Dietrich’s CAD/CAM — специализированная программа для проектирования деревянных домов, каркасных конструкций, стропильных систем, стеновых панелей, перекрытий, ферм, CLT, SIP, timber frame и других элементов деревянного строительства. Это не универсальный 3D-редактор, в котором пользователь вручную рисует балки и доски как обычные геометрические тела. Dietrich’s работает как производственная CAD/CAM-среда: модель здания создаётся с учётом этажей, стен, перекрытий, крыши, соединений, материалов, спецификаций, монтажных чертежей и передачи данных на станки.

Главная особенность программы — связка проектирования и производства. В Dietrich’s деревянный дом собирается как цифровая строительная система: сначала формируется структура здания, затем добавляются стены, проёмы, перекрытия, крыша, стропила, панели, балки, соединения, крепёж и технологические обработки. После этого из той же модели выпускаются ведомости, shop drawings, single beam drawings, монтажные схемы, BOM, списки деталей и CNC-файлы. Такой подход особенно важен для компаний, которые проектируют не просто красивую 3D-картинку, а домокомплект, каркас, крышу или деревянную конструкцию, которую нужно изготовить и собрать без лишней ручной переработки.

Dietrich’s подходит для деревянного домостроения, где важны точность элементов, правильная ориентация деталей, узлы соединений, спецификации и производственная дисциплина. Программа хорошо раскрывается в задачах проектирования каркасных домов, timber frame, stick frame, SIP-панелей, CLT-конструкций, крыш, перекрытий, ферм и сложных деревянных пространственных систем.

На скриншоте хорошо видна логика Dietrich’s: 3D-модель деревянного здания работает вместе с окнами MOS. В интерфейсе используются панели вроде Paket MOS, Gebäude MOS, Element MOS, MOS Organisation, кнопки Vorschau, Hinzufügen, Entfernen, Erzeugen, Löschen, OK, Abbruch. Это отражает не декоративную, а производственную организацию проекта: элементы не просто лежат в сцене, а относятся к пакетам, частям здания, монтажным группам и производственным структурам.

Для кого предназначена Dietrich’s

Dietrich’s ориентирована на специалистов, которые работают с деревянными конструкциями профессионально и нуждаются в точной модели, ведомостях и производственной документации. Программу используют не ради общего архитектурного моделирования, а ради полного цикла: от конструктивной схемы до чертежей и станочной обработки.

Основные категории пользователей:

Пользователь	Какие задачи решает в Dietrich’s
Проектировщик деревянных домов	Создаёт модель здания, стены, перекрытия, крышу, спецификации, рабочие чертежи
Производитель каркасных домов	Проектирует стеновые панели, стойки, обвязки, обшивки, проёмы и монтажные схемы
Специалист по крышам	Моделирует roof profiles, стропила, коньки, ендовы, вальмы, слуховые окна, подрезки
Timber frame-мастерская	Прорабатывает балки, стойки, раскосы, tenons, mortises, dovetails, scarf joints и другие узлы
Производство SIP/CLT	Готовит панели, контуры, проёмы, слои, ведомости и данные для обработки
Цех с CNC-станками	Передаёт обработку балок и панелей через D-Link Beam и D-Link Panel
Конструкторское бюро	Выпускает 2D-чертежи, разрезы, планы, фасады, монтажные листы и ведомости

Программа особенно полезна в компаниях, где проектная ошибка быстро превращается в производственную проблему: неверная длина балки, неправильно ориентированная панель, забытая выборка, неучтённый проём или конфликт в узле стены и перекрытия. Dietrich’s снижает такие риски за счёт 3D-контроля, параметрических правил, автоматической генерации элементов и связи модели с документацией.

Основная идея Dietrich’s: от строительной структуры к производству

Dietrich’s строится вокруг идеи единой модели. Пользователь не создаёт отдельные несвязанные чертежи для плана, фасада, стены, крыши и производства. В основе проекта находится 3D-модель, из которой затем получают планы, разрезы, виды, ведомости, списки деталей, чертежи балок, чертежи стеновых панелей и производственные файлы.

Типовая логика работы выглядит так:

1. Создаётся проект и структура здания.

2. Задаются этажи, уровни, стены, перекрытия и крыша.

3. Вводятся наружные и внутренние стены.

4. Размещаются оконные и дверные проёмы.

5. Формируются floor/ceiling elements.

6. Создаются roof surfaces и roof profiles.

7. Стены, перекрытия и крыши наполняются деревянными элементами.

8. В D-CAM уточняются узлы, балки, соединения, свободная 3D-геометрия.

9. Через MOS элементы организуются по зданию, этажам, пакетам и производственным группам.

10. Выпускаются BOM, cut lists, shop drawings, single beam drawings.

11. Через D-Link формируются данные для CNC-станков и панельных линий.

В такой схеме модель становится единым источником данных. Изменение в стене, крыше или перекрытии не должно вручную дублироваться во всех чертежах: Dietrich’s рассчитана на то, чтобы производственная информация формировалась из модели.

Интерфейс и рабочая среда

Интерфейс Dietrich’s можно описать как рабочую среду для конструкторской и производственной подготовки деревянного здания. В нём есть 3D-вид, 2D-представления, панели инструментов, слои, группы, окна параметров, диалоговые окна модулей и организационные структуры проекта.

В верхней части окна располагаются меню и инструменты. На скриншотах Dietrich’s встречаются пункты и панели с названиями Datei, Bearbeitung, Mathematik, MOS, Systeme, Ansicht/Schnitt, Hilfe, а также рабочие элементы вроде Layer / Gruppen, All Layer, списков этажей и элементов. В левой части часто отображается дерево проекта: уровни, группы, стены, перекрытия, крыши, строительные элементы. В центральной части находится графическое окно, где пользователь видит 2D-план, 3D-модель, стеновую панель, крышу, каркас или отдельный узел.

В Dietrich’s много диалоговых окон. Это важно, потому что программа не заставляет строить всё вручную примитивами. Вместо этого пользователь выбирает тип конструкции, материал, build-up, слой, профиль, сечение, правило обработки, элемент библиотеки, монтажную группу или производственную организацию. В результате модель остаётся не просто геометрической, а строительной: у объектов есть назначение, материал, положение, сторона, ориентация, связь с ведомостями и станочной обработкой.

Рабочие режимы Dietrich’s зависят от модуля. Для стен используется D-Wall, для перекрытий — D-Floor & Ceiling, для крыш — D-Roof, для свободной 3D-деталировки — D-CAM, для 2D-чертежей — D-CAD 2D, для ферм — D-Truss & Bent, для производства — D-Link. Такой подход делает программу модульной, но все модули работают вокруг общей модели.

Модульная структура Dietrich’s

Dietrich’s состоит из модулей, которые подключаются под конкретный профиль работы. Это удобно для компаний с разной специализацией: одним нужен упор на крыши и стропильные системы, другим — на стеновые панели, третьим — на timber frame и D-CAM, четвёртым — на станочную обработку.

Основные модули и направления работы:

Модуль	Назначение
D-Wall	Ввод планировки, наружных и внутренних стен, оконных и дверных проёмов, wall build-ups
D-Wall Professional	Деталировка стен: стойки, обвязки, панели, автоматическая подрезка, BOM, shop drawings
D-Wall Premium	Параметрические правила стен через Wall Construction Guideline Editor
D-Floor & Ceiling	Создание перекрытий и потолков по стенам или линиям, build-ups, проёмы
D-Floor & Ceiling Professional	Балки и элементы перекрытий, single beam drawings, material lists
D-Roof	Геометрия крыш: valleys, hips, ridges, dormers, roof profiles, roof surfaces
D-Roof Professional	Стропила, узлы, mortises, tenons, single beam drawings, производственная информация
D-Roof Premium	Roof sheathing и работа со слоями кровельной обшивки
D-CAM Professional	Свободная 3D-среда для деревянных конструкций, узлов, балок и монтажных чертежей
D-CAM Premium	SmartTags, Connector-Tags, пользовательские координатные системы, 3D-размеры
D-CAD 2D	Оформление чертежей, листы, масштаб, печатные размеры текста, 2D-документация
D-Truss & Bent	Проектирование ферм и вертикальных плоскостных конструкций
D-Link Beam	Экспорт данных для балочных CNC-станков
D-Link Panel	Экспорт данных для панельных линий и CNC-обработки стеновых/панельных элементов
Project Data Program	Ведомости, cut lists, panel lists, material lists, costing/quoting-сценарии

Модульность Dietrich’s не выглядит как набор отдельных программ, которые никак не связаны между собой. Это скорее рабочие зоны одной производственной системы. Пользователь может начать с архитектурной и конструктивной модели, перейти к стеновым панелям, затем к крыше, затем к D-CAM для сложных узлов, а в конце вывести чертежи и станочные файлы.

Проектирование стен в D-Wall

D-Wall — один из ключевых модулей Dietrich’s для проектирования деревянных домов. Он отвечает за планировку стен, наружные и внутренние перегородки, проёмы, wall build-ups, материалы, конструктивные принципы и первичную 3D-модель здания.

Работа со стенами начинается с ввода floor layout. Пользователь задаёт план этажа, размещает наружные стены, внутренние стены, оконные и дверные проёмы. Планировку можно создавать непосредственно в Dietrich’s или использовать основу из архитектурного проекта. Стены получают не просто геометрию, а конструктивное описание: толщина, слои, материалы, внутренние и наружные поверхности, проёмы, высоты, привязки.

После ввода стен Dietrich’s формирует 3D-модель. Уже на этом этапе можно получить полезную информацию:

• длины стен;

• площади стен с внутренней и наружной стороны;

• список проёмов;

• список дверей и окон;

• объём утеплителя;

• dimensioned floor plans;

• 2D- и 3D-виды;

• визуализации;

• данные для дальнейшей деталировки.

D-Wall полезен тем, что позволяет перейти от архитектурного плана к производственной стеновой системе. Пользователь не просто рисует прямоугольники стен, а подготавливает основу для каркаса, панелей, обшивки, крепежа и ведомостей.

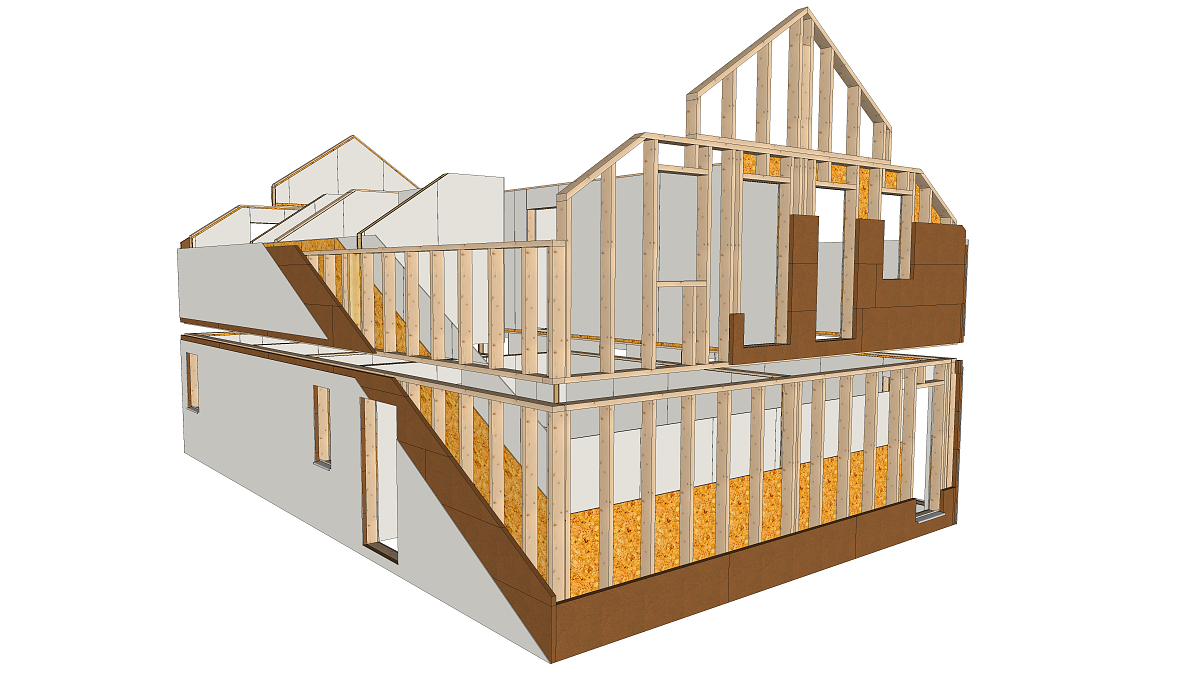

На изображении показана характерная для D-Wall задача: стеновые элементы, стойки, панели, проёмы, обшивка и объёмная модель здания находятся в одной конструктивной среде. Такая визуализация помогает проверить не только внешний вид, но и стыки, высоты, участки обшивки, пересечения стен, положение проёмов и готовность модели к деталировке.

Logic Blocks в D-Wall

В D-Wall используются Logic Blocks для вставки 3D-объектов и повторяемых элементов. Это не декоративная функция, а инструмент, который помогает учитывать в стенах то, что влияет на проектирование и производство.

Примеры объектов и задач:

Категория	Что можно вставлять и учитывать
Санузлы	toilets, showers, bath tubs, basins with faucets
Интерьер	мебель кухни, спальни, столовой, бытовая техника
Электрика	switches, sockets, 2D symbols, процессы для обработки
Производственная подготовка	ниши, отверстия, зоны, которые нужно учитывать при сборке панели

Особенно важна электрика. В каркасном и панельном домостроении розетки, выключатели и каналы могут влиять на обшивку, отверстия, обработку панели, монтажную документацию и работу линии. Поэтому Dietrich’s позволяет увязать такие объекты с моделью стены, а не держать их отдельно на 2D-схеме.

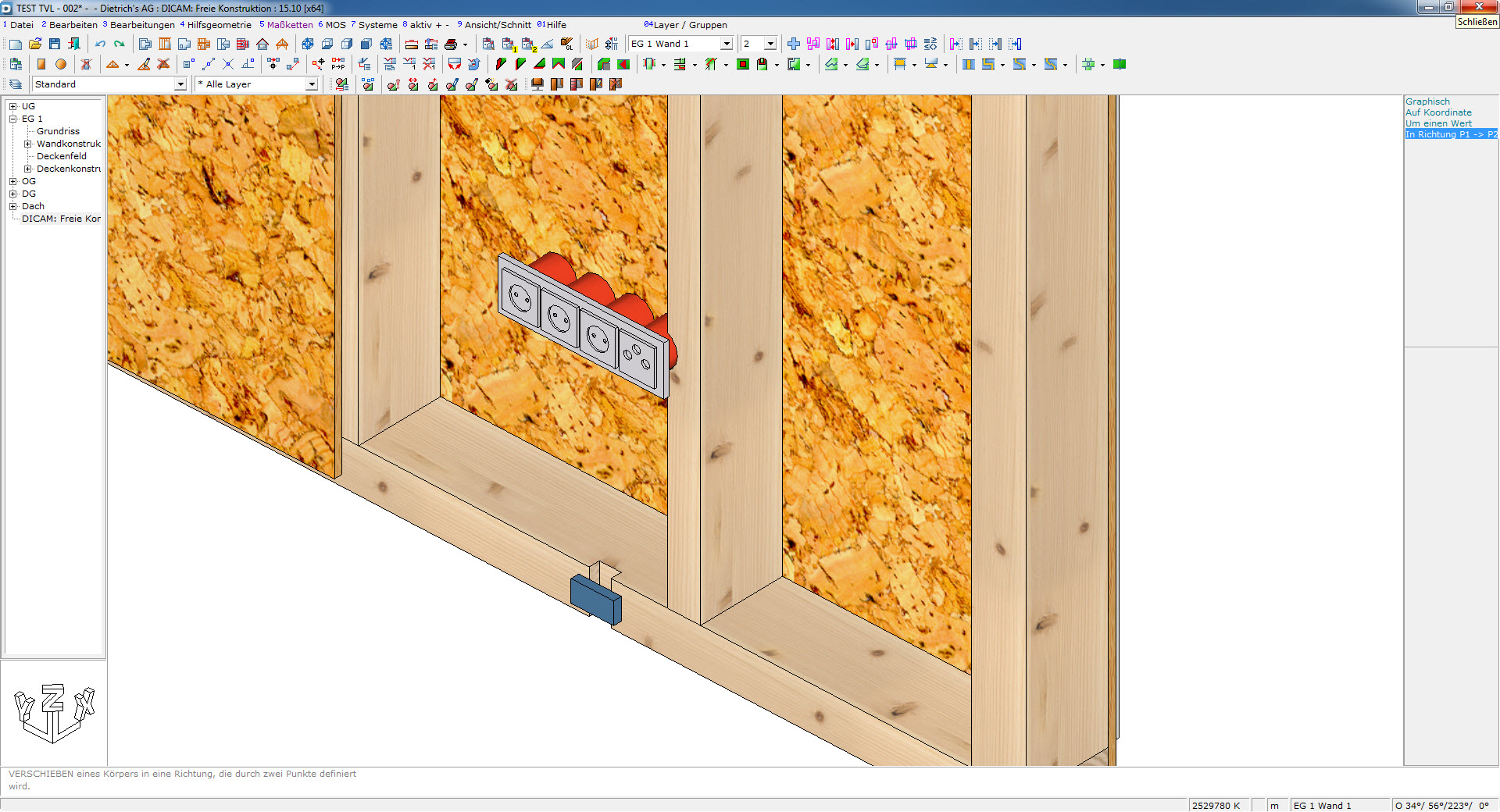

На скриншоте видна стеновая конструкция с OSB, деревянными стойками и электрическим элементом. В интерфейсе присутствуют меню Datei, Bearbeitung, Mathematik, MOS, Systeme, Ansicht/Schnitt, Hilfe, список Layer / Gruppen, уровни здания и рабочее 3D-окно. Такой сценарий показывает, что Dietrich’s работает с деталями, которые напрямую влияют на производство стеновой панели.

D-Wall Professional и D-Wall Premium: каркас, панели, SIP и CLT

D-Wall Professional переводит стену из уровня планировки в уровень производственной конструкции. После того как контур и проёмы заданы в D-Wall, пользователь может наполнить стену несущими элементами: стойками, досками, обвязками, панелями, листовыми материалами и слоями. Программа автоматически подрезает timber elements по заданным правилам и связывает элементы с конструкцией стены.

Для каркасного дома это особенно важно. В обычном CAD можно нарисовать стойки вручную, но при изменении проёма, высоты стены или материала придётся переделывать множество деталей. В Dietrich’s стена устроена как параметрическая строительная система. Изменение в конструкции пересчитывает элементы, ведомости и чертежи.

D-Wall Professional подходит для:

• timber frames;

• stick frames;

• SIP;

• CLT;

• стеновых панелей;

• каркасных перегородок;

• наружных стен;

• внутренних стен;

• производственных стеновых элементов.

В процессе проектирования создаётся информация для производства:

• BOM — Bill of Materials;

• списки соединений и процессов;

• mortises;

• tenons;

• bird’s mouths;

• bevel cuts;

• chamfers;

• drillings;

• pre-dimensioned shop drawings of single walls;

• drawings for production and assembly.

D-Wall Premium добавляет Wall Construction Guideline Editor. Это редактор параметрических правил, через который задаются стандарты стеновой конструкции. Пользователь может определить, как должны ставиться стойки, где располагаются панели, как обрабатываются углы, проёмы, стыки, обвязки, слои и отдельные зоны стены.

В практическом смысле D-Wall Premium особенно полезен для серийного проектирования. Например, если компания делает несколько типов каркасных домов, использует стандартные шаги стоек, типовые панели, определённые материалы и повторяемые узлы, правила позволяют автоматизировать значительную часть работы. Вместо ручного размещения каждого элемента проектировщик задаёт систему, а программа применяет её к стенам.

Что даёт Guideline Editor

Guideline Editor в D-Wall Premium ценен не сам по себе, а как средство стандартизации. В нём можно описывать строительную логику, чтобы разные проекты выполнялись одинаково и предсказуемо.

Практические эффекты:

• быстрое заполнение стен timber elements;

• единые правила для наружных и внутренних стен;

• управление шагом стоек;

• обработка оконных и дверных проёмов;

• автоматизация угловых и Т-образных стыков;

• настройка слоёв обшивки;

• замена материалов без полной ручной перестройки проекта;

• автоматическое обновление документации после изменений.

В интерфейсах, связанных с правилами стен, встречаются окна с параметрами типа Montant, Lisse haute, Lisse basse, Réglage couches, Élément de biblio, OK, Annuler. По сути, проектировщик управляет не только отдельными досками, а правилами формирования стеновой системы.

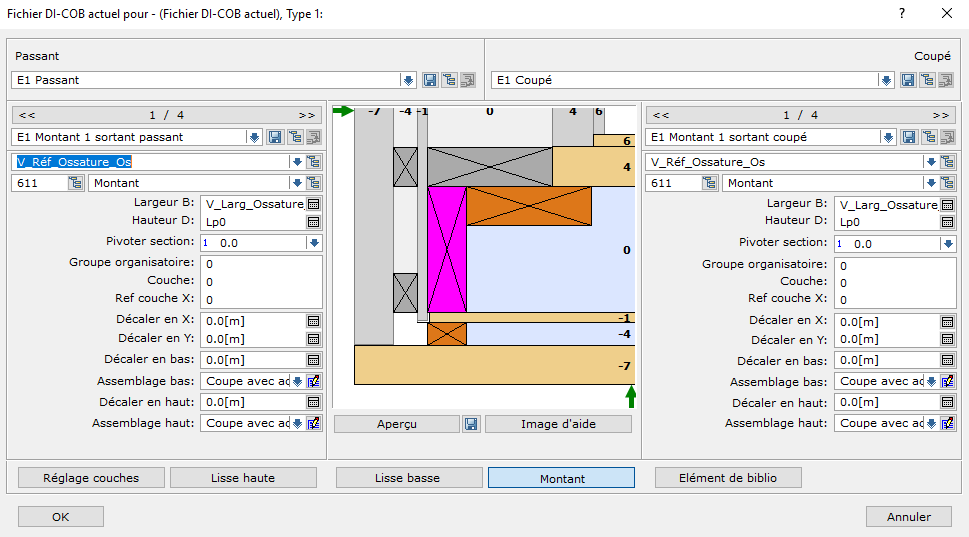

На этом скриншоте показано диалоговое окно настройки элементов каркасной стены. В нём видны параметры Montant, Lisse haute, Lisse basse, Réglage couches, Élément de biblio, а также кнопки OK и Annuler. Это пример того, как Dietrich’s задаёт конструктивное поведение стены через параметры, а не через разрозненное ручное черчение.

Проектирование перекрытий и потолков в D-Floor & Ceiling

D-Floor & Ceiling отвечает за перекрытия, потолки и связанные с ними конструктивные элементы. В деревянном доме перекрытие нельзя рассматривать отдельно от стен: оно должно быть связано с контурами здания, высотами, слоями, материалами, проёмами и опиранием. Dietrich’s позволяет задавать floor/ceiling layout по существующим стенам из D-Wall или по линиям, которые определяют края перекрытия.

Пользователь выбирает высоту, build-up и material definitions. После этого программа формирует перекрытие как строительный элемент, а не как простую плоскость. В перекрытии можно размещать проёмы разных типов: square, L-shape, circular. Это важно для лестниц, инженерных шахт, люков, дымоходов, вентиляционных каналов и других элементов, которые должны попасть в конструктивную документацию.

D-Floor & Ceiling выдаёт:

• списки перекрытий;

• длины и площади;

• проёмы;

• общий объём;

• dimensioned floor plans;

• 2D- и 3D-виды;

• rendered images.

D-Floor & Ceiling Professional добавляет работу с timber elements. Пользователь определяет балки, лаги, доски и другие элементы перекрытия, размещает их в модели, а программа автоматически подрезает элементы по длине в зоне модели. После этого можно сформировать размерные планы перекрытий, single beam drawings, material lists, 2D/3D views и визуализации.

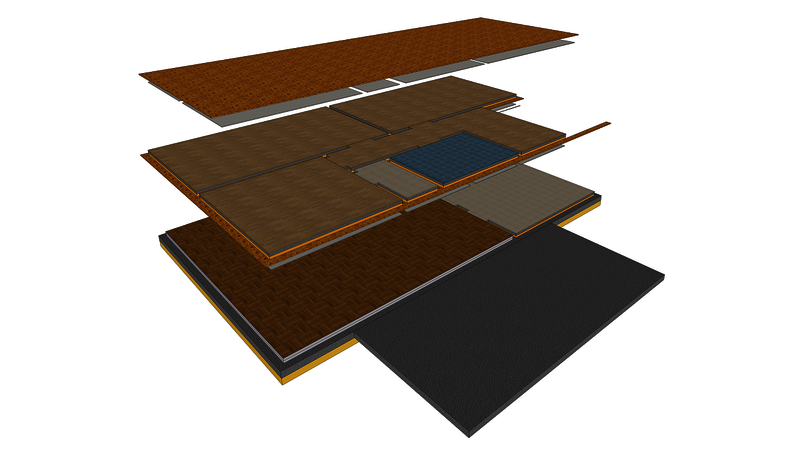

Скриншот показывает перекрытие как набор слоёв и плитных компонентов. Такой способ отображения удобен для контроля build-up, настилов, панелей, нижних и верхних слоёв, а также для понимания того, как перекрытие будет собрано и документировано.

Практическая ценность D-Floor

D-Floor & Ceiling нужен не только для красивого разреза перекрытия. В производственной модели он закрывает несколько задач сразу:

Задача	Как помогает модуль
Геометрия перекрытия	Контур задаётся по стенам или линиям
Высотная координация	Перекрытие размещается на выбранной высоте
Слои	Build-up содержит материалы и конструкцию
Проёмы	Поддерживаются квадратные, L-образные и круглые отверстия
Балки	В Professional-режиме добавляются timber elements
Документация	Формируются планы, списки, single beam drawings
Производство	Элементы получают размеры и могут участвовать в общей ведомости

В связке со стенами и крышей D-Floor помогает поддерживать целостную модель. Если проектировщик видит перекрытие в 3D-контексте, ему проще найти пересечения, проверить опирание, согласовать проёмы и подготовить корректную документацию для производства.

Проектирование крыш в D-Roof

D-Roof — один из самых сильных и профильных модулей Dietrich’s, потому что деревянное строительство очень часто упирается в сложные крыши. Крыша в программе — это не просто набор наклонных плоскостей, а конструктивная система с roof profiles, valleys, hips, ridges, dormers, roof openings, surface areas, insulation volume и дальнейшей стропильной деталировкой.

В D-Roof можно создавать:

• простые двускатные крыши;

• сложные roof landscapes;

• вальмовые крыши;

• крыши с ендовами;

• крыши с коньками и хребтами;

• слуховые окна;

• участки с разными уклонами;

• свободные roof surfaces;

• пересечения нескольких крыш;

• неплоские или искривлённые графические поверхности, когда это требуется для сложной геометрии.

Ключевой объект в D-Roof — roof profile. Через roof profile задаются геометрия, build-up и структура отдельных roof surfaces. После применения профилей D-Roof рассчитывает форму крыши, проёмы, площади, объём утепления и данные для измерений. Это позволяет быстро перейти от общей кровельной формы к документации для оценки, расчёта материалов и дальнейшей деталировки.

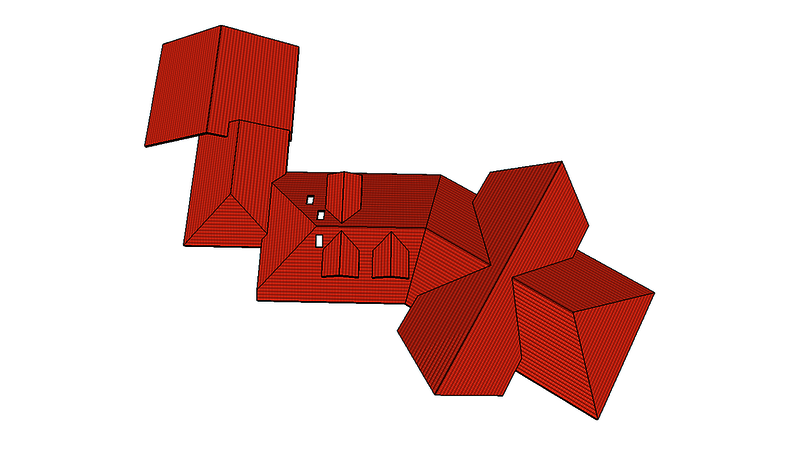

На изображении показана сложная кровельная геометрия с несколькими поверхностями. Для Dietrich’s это типовая задача: roof surfaces должны корректно пересекаться, образовывать valleys, hips, ridges и поддерживать дальнейшее размещение стропильных элементов.

Multiple Roof, Free Roof и Graphic Roof Layout

Для сложных зданий одной стандартной команды крыши часто недостаточно. В D-Roof предусмотрены инструменты для работы с несколькими крышами и свободными поверхностями.

Multiple Roof используется, когда кровельный ландшафт состоит из нескольких крыш, которые нужно объединить и пересечь. Это удобно для домов с пристройками, сложной планировкой, разновысотными объёмами и несколькими скатными системами.

Free Roof даёт больше свободы там, где крыша не укладывается в простую схему. Пользователь может работать с нестандартной формой, создавать отдельные участки и собирать сложную конфигурацию.

Graphic Roof Layout позволяет определять отдельные roof surfaces в пространстве и сочетать их с существующими крышами. В результате D-Roof подходит не только для типовой двускатной крыши, но и для сложных roof landscapes, которые в универсальном CAD пришлось бы долго моделировать вручную.

D-Roof Professional: стропила, узлы и производственная деталировка крыши

D-Roof Professional переводит кровельную геометрию в полноценную стропильную систему. Пользователь может размещать roof system timbers вручную или использовать roof guideline для автоматического размещения элементов. Программа создаёт tenons, mortises и pre-dimensioned single beam drawings для размещённых деталей.

В D-Roof Professional есть библиотека roof construction details. Это ускоряет работу с типовыми кровельными решениями: стропила, ендовые элементы, вальмовые элементы, коньковые детали, примыкания, обрешётка, панели, подрезки, узлы. После создания крыши можно изменить roof profiles: slope, build-ups, spacing of elements, sheeting, insulation. После пересчёта элементы обновляются в соответствии с изменениями.

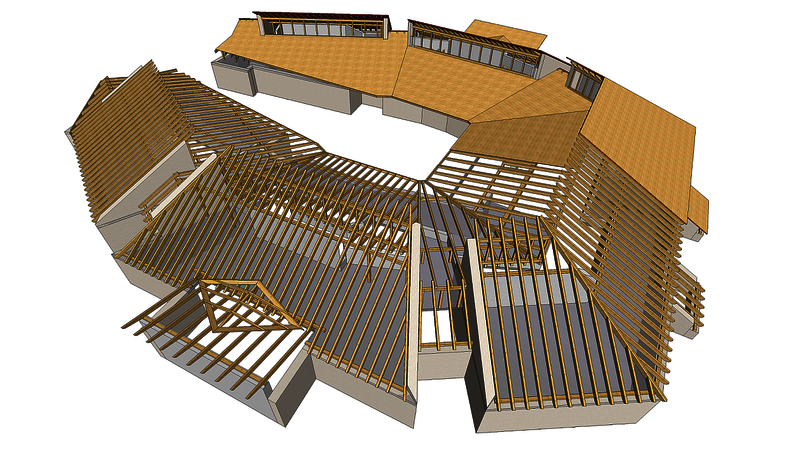

На скриншоте видна большая стропильная система с множеством скатов, ендов, коньков и рядовых элементов. Такой уровень деталировки показывает, зачем Dietrich’s используют в деревянном строительстве: крыша моделируется не как поверхность, а как набор производственных деталей, которые можно проверять, считать, документировать и передавать дальше.

Какие данные создаются при работе с крышей

При проектировании крыши Dietrich’s формирует производственную информацию параллельно с моделью. Это одна из причин, почему программа удобна для подрядчиков и производств: не нужно сначала проектировать крышу, а потом отдельно вручную собирать списки и чертежи.

Типовые выходные данные:

• material take-offs для timbers, boards, panels;

• списки construction elements;

• данные по hangers and fixtures;

• списки процессов и соединений;

• mortises;

• tenons;

• bird’s mouths;

• bevel cuts;

• chamfers;

• drillings;

• single beam drawings;

• drawings for production and assembly.

Для ручного производства особенно важны single beam drawings. Для CNC-производства важны корректные процессы, ориентация элемента и передача данных через D-Link Beam.

D-CAM: свободное 3D-моделирование деревянных конструкций

D-CAM — модуль, который даёт максимальную свободу в 3D-деталировке деревянных конструкций. Если D-Wall, D-Floor и D-Roof закрывают специализированные зоны здания, то D-CAM нужен для сложных деревянных рам, балок, узлов, ферм, нестандартных элементов и ручной доводки конструкции.

В D-CAM пользователь работает в full 3D environment. Это удобно для проверки каркаса до выхода на стройку или передачу в производство. Ошибка в пространственном timber frame, неправильно расположенный раскос, конфликт балки с проёмом, некорректный узел или лишняя выборка становятся видимыми в модели.

D-CAM позволяет создавать 2D plan drawings из 3D-модели. Elevations, floor plans и assembly drawings для стен, крыши и перекрытий генерируются по заданным настройкам. Для ручного производства можно выпускать pre-dimensioned single beam drawings.

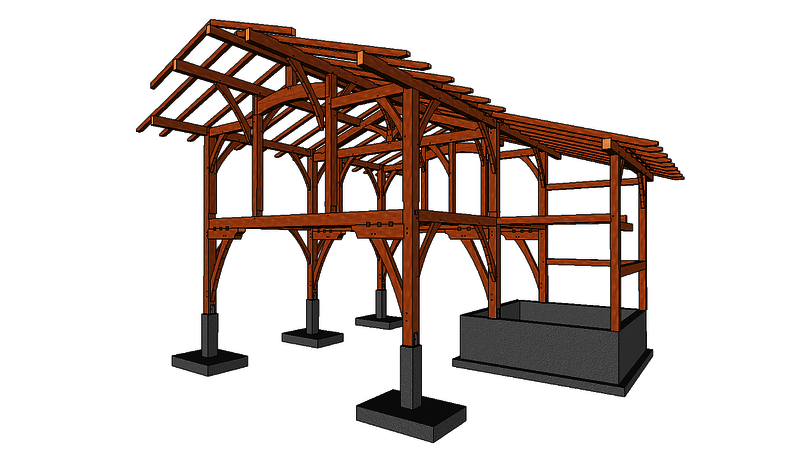

На изображении показана деревянная пространственная конструкция с колоннами, балками, раскосами и кровельными элементами. Для D-CAM это типичный сценарий: проектировщик работает с каркасом в 3D и контролирует не только форму, но и соединения, опирания, монтажную логику и будущие чертежи.

Узлы и деревянные соединения в D-CAM

D-CAM содержит большой набор возможностей для проектирования wooden joinery. В деревянном строительстве узел — это не абстрактная геометрия. Он определяет, как элемент будет изготовлен, как он будет собран, какую сторону считать базовой, какие операции попадут в чертёж или станочный файл.

В D-CAM используются соединения и обработки:

• dovetails;

• tenons;

• mortises;

• notches;

• step joints;

• scarf joints;

• bevel cuts;

• drillings;

• chamfers;

• профили с индивидуальными настройками.

Такие операции важны для timber frame и плотницких конструкций. В универсальном CAD пользователь обычно моделирует их как вырезы, тела или операции. В Dietrich’s они являются частью строительной и производственной логики: их можно учитывать в списках процессов, single beam drawings и CNC-выводе.

D-CAM Premium: SmartTags, Connector-Tags и 3D-размеры

D-CAM Premium расширяет D-CAM Professional инструментами для настройки собственных библиотек и сложной организации модели. В нём используются SmartTags для деревянных соединений и Connector-Tags для металлических соединителей.

SmartTags позволяют описывать повторяемые типы соединений и применять их к элементам. Это уменьшает ручную работу в проектах с большим количеством похожих, но не полностью одинаковых деталей. Connector-Tags работают с металлическими соединителями и помогают держать крепёж в логике модели.

D-CAM Premium также добавляет:

• User Defined Coordinate Systems;

• пользовательские профили и формы;

• 3D dimensioning внутри D-CAM;

• assisting geometry lines в 3D-среде;

• User Defined MOS;

• возможность организовывать объекты несколькими способами.

Пользовательские координатные системы особенно важны для сложных пространственных конструкций. В деревянном строительстве ориентация элемента влияет на обработку, сборку, лицевую сторону, направление волокон и станочный вывод. Поэтому D-CAM Premium полезен в проектах, где обычной ортогональной логики здания недостаточно.

MOS: организация модели для списков, чертежей и производства

MOS — Model Organization System — одна из ключевых особенностей Dietrich’s. В больших деревянных проектах могут быть сотни и тысячи элементов: стойки, балки, стропила, панели, обвязки, раскосы, листы, крепёж, соединители, монтажные детали. Если всё это лежит в модели без строгой структуры, проект быстро становится неудобным.

MOS позволяет выбирать и обрабатывать отдельные сегменты здания, не перегружая вид лишними объектами. Кроме того, MOS хранит организацию элементов для списков и выходных файлов, необходимых для beam processors и других производственных сценариев.

Практически MOS помогает:

• разделять модель по этажам;

• группировать элементы по стенам;

• организовывать roof elements;

• выделять производственные пакеты;

• готовить монтажные группы;

• формировать списки;

• управлять выводом файлов;

• работать с отдельными участками здания без визуального хаоса.

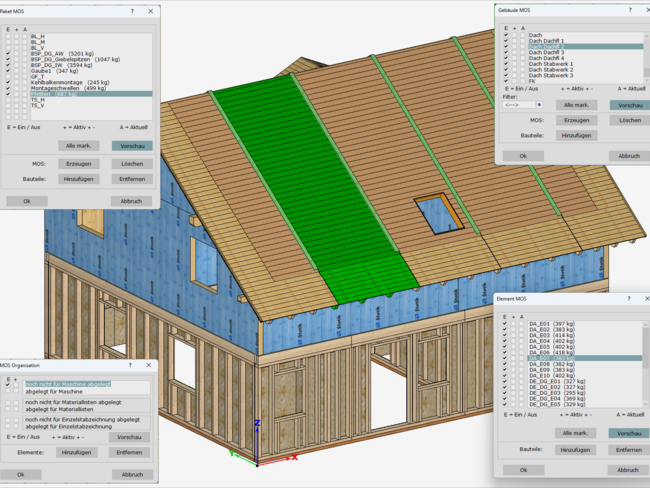

В интерфейсе MOS встречаются окна Paket MOS, Gebäude MOS, Element MOS, MOS Organisation. Кнопки Vorschau, Hinzufügen, Entfernen, Erzeugen, Löschen, Alle mark., OK, Abbruch показывают типичную логику: выбрать, просмотреть, добавить, удалить, создать, подтвердить или отменить действие.

D-CAD 2D: чертежи, листы и оформление документации

D-CAD 2D отвечает за 2D-документацию. Даже при полноценной 3D-модели проектировщику всё равно нужны планы, разрезы, фасады, монтажные схемы, листы для производства, dimensioned drawings и читаемые чертежи. Dietrich’s не ограничивается 3D-моделью: она даёт инструменты оформления и печати.

В D-CAD 2D удобно работать с масштабом. Тексты задаются как print out size, то есть сохраняют читаемый размер при изменении масштаба изображения. Пользователь работает на листе с размером бумаги и рамкой, соответствующими печати. Это снижает количество ручных исправлений при выпуске документации.

D-CAD 2D поддерживает два основных сценария:

1. Получить автоматически размеренные чертежи из 3D-модели через preset/assistant.

2. Вручную извлечь нужный вид, разрез, перспективу или 3D-view из модели.

В автоматическом режиме drawings размещаются в отдельных окнах с automatic dimensioning, timber lists и стандартным текстом. Для производства это важно: чертёж должен быть не только красивым, но и понятным рабочему, монтажнику, цеху и контролёру.

Где D-CAD 2D особенно нужен

Документ	Практическая роль
План этажа	Контроль стен, проёмов, размеров, привязок
Чертёж стены	Производство стеновой панели и монтаж
Single beam drawing	Ручная обработка отдельной балки
Разрез	Контроль слоёв, высот, узлов и опирания
Фасад	Проверка внешних поверхностей и проёмов
Монтажная схема	Сборка на площадке или в цехе
Лист с ведомостью	Передача данных производству или снабжению

В Dietrich’s 2D-документация не оторвана от модели. Это важно: если чертёж получен из 3D-модели, меньше риск, что план, разрез и спецификация начнут противоречить друг другу.

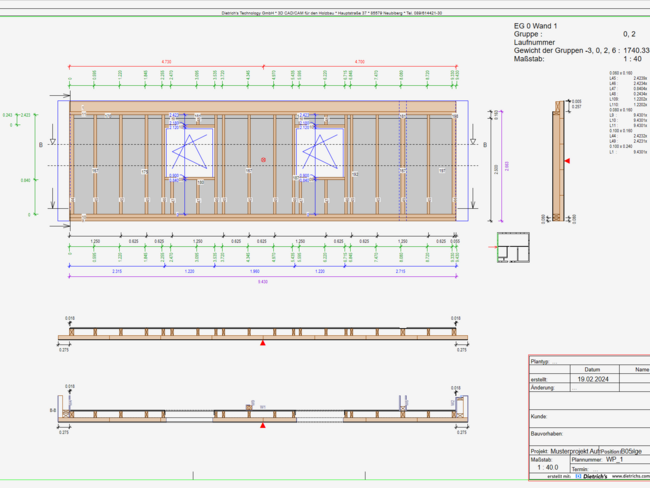

На изображении показан чертёж стеновой панели с размерами, проёмами, видами и табличной зоной. Такой лист нужен не для презентации заказчику, а для производства: по нему можно контролировать стойки, обвязки, габариты, проёмы и состав панели.

D-Truss & Bent: фермы и плоскостные конструкции

D-Truss & Bent используется для проектирования вертикальных плоскостных конструкций и ферм. Модуль позволяет задать truss plane через section line или выбор объекта, который должен быть частью фермы. Проектирование выполняется в elevation view, но с сохранением 3D-контекста здания. Это удобный баланс: ферму проще редактировать в плоскости, но важно видеть её связь с остальной моделью.

Готовые trusses можно:

• перемещать;

• копировать;

• зеркалить;

• организовывать в отдельные MOS;

• включать в списки;

• оформлять в dimensioned truss drawings;

• использовать в составе общей модели.

D-Truss автоматически определяет centre of gravity, создаёт lists и dimensioned drawings. Это полезно как для traditional framers, так и для проектировщиков engineered structures. В сочетании с D-CAM модуль становится более гибким: truss planes уже не ограничиваются вертикальным положением, их можно свободно определять в пространстве и сочетать со сложными структурами.

D-Link Beam и D-Link Panel: подготовка данных для производства

D-Link — производственный блок Dietrich’s, отвечающий за передачу данных из модели на оборудование. Это одна из причин, почему Dietrich’s называют CAD/CAM-системой, а не просто CAD-программой. Модель содержит не только форму, но и процессы обработки, а D-Link превращает их в machine control files.

D-Link Beam

D-Link Beam предназначен для beam processing CNC machines. Все joints and processes, которые показаны в проекте, передаются на станок. Это означает, что tenons, mortises, drillings, chamfers, bevel cuts и другие операции не нужно заново вручную переносить в отдельную CAM-систему.

D-Link Beam используется для работы с оборудованием и форматами, связанными с балочной обработкой. В списке поддерживаемых направлений встречаются AuerTech, Biesse, Burmek, CMS, Essetre, Granetzki, Hundegger P8 & P10, K1/K2, K2/K3, Hundegger SpeedCut, Krusi Krusimatic G, Krusi Chalet CMI 4x4, Mafell MA15, RazorGage, Routech, SCM, Schmidler SM, Stromab, TigerStop, Uniteam, Weinmann WBS/WBZ.

D-Link Panel

D-Link Panel предназначен для panel processing CNC machines и wall panel lines. Он передаёт outlines, processes, nailings и другие данные в зависимости от возможностей конкретной машины. Для производителей стеновых панелей это особенно важно: контур панели, проёмы, зоны крепления, гвоздевые схемы и операции должны быть согласованы с моделью.

В D-Link Panel используются сценарии для Bautech/Randek, Bostich Stanley Nailing Bridge, HOLMAG Boring and Dowel Inserting, Hundegger PBA, Hundegger PBA BVX, Hundegger PBA BVX Strategy, Weinmann WUP Bridge.

Почему D-Link важен

Без D-Link проектная модель и производство могут существовать отдельно. Тогда проектировщик создаёт чертёж, технолог заново вводит операции, оператор станка проверяет детали, а ошибки появляются из-за повторного ввода. Dietrich’s стремится убрать этот разрыв: модель, чертёж, ведомость и станочная обработка строятся вокруг одних и тех же данных.

Преимущества такого подхода:

• меньше ручного дублирования;

• меньше риск ошибки при переносе операций;

• обработка соответствует тому, что видно в модели;

• производственные файлы связаны с конструкцией;

• проще контролировать изменения;

• быстрее выпускать домокомплекты и элементы.

BIM, IFC, DWG/DXF/PDF и обмен данными

Dietrich’s часто работает не в изоляции, а как часть общей проектной цепочки. Архитектор может подготовить исходную модель или план в другой программе, инженер — выполнить расчёты, производство — использовать CNC-оборудование, монтажники — работать по сборочным схемам. Поэтому обмен данными имеет большое значение.

В Dietrich’s используются сценарии:

• импорт существующих planning models через IFC;

• работа с PDF, DXF, DWG как с важными planning interfaces;

• выпуск 2D-документации;

• передача 3D-модели участникам проекта;

• получение material lists из модели;

• передача производственных данных через D-Link.

В BIM-сценарии Dietrich’s занимает позицию специализированной timber construction CAD/CAM-системы. Она не заменяет все архитектурные и инженерные программы, но закрывает тот участок, где обычная BIM-модель должна превратиться в деревянную конструкцию с элементами, узлами, ведомостями и производственными файлами.

Типовой рабочий процесс в Dietrich’s

Рабочий процесс зависит от специализации компании, но общий сценарий для деревянного дома выглядит так.

1. Создание проекта и структуры здания

Пользователь создаёт проект, задаёт основные уровни, этажи, рабочие группы и структуру здания. На этом этапе важно правильно организовать модель, потому что дальше все стены, перекрытия, крыши и элементы будут привязаны к этой структуре.

2. Ввод стен в D-Wall

В D-Wall создаётся floor layout. Пользователь размещает наружные стены, внутренние перегородки, оконные и дверные проёмы. Для стен выбираются wall build-ups, material definitions и construction principles.

3. Деталировка стен

В D-Wall Professional или Premium стены наполняются стойками, обвязками, панелями, листовыми материалами и дополнительными элементами. Программа учитывает проёмы, стыки стен и пересечения с другими частями здания.

4. Создание перекрытий

В D-Floor & Ceiling перекрытие задаётся по существующим стенам или линиям. Пользователь выбирает высоту, build-up, материалы, проёмы. В Professional-режиме добавляются балки и элементы перекрытия.

5. Создание крыши

В D-Roof задаётся roof geometry: скаты, коньки, ендовы, вальмы, слуховые окна, roof profiles. Программа рассчитывает roof surfaces, площади, объёмы и данные для документации.

6. Стропильная система

В D-Roof Professional размещаются roof system timbers. Это можно делать вручную или через guideline. Программа создаёт узлы, обработки и single beam drawings.

7. Доводка в D-CAM

Сложные элементы, нестандартные узлы, timber frame, раскосы, балки, пользовательские профили и специальные соединения дорабатываются в D-CAM. Здесь же удобно проверять пространственные конфликты.

8. Организация через MOS

Элементы распределяются по MOS: этажи, части здания, стены, крыши, пакеты, монтажные группы. Это помогает готовить списки, чертежи и файлы для производства.

9. Выпуск документации

Через D-CAD 2D и автоматические выводы формируются планы, фасады, разрезы, shop drawings, single beam drawings, dimensioned drawings, material lists, BOM и монтажные схемы.

10. Передача в производство

Через D-Link Beam и D-Link Panel данные уходят на CNC-станки, beam processors и panel lines. Обработки, заданные в модели, становятся частью производственного вывода.

Практическая инструкция: как смоделировать стеновую панель

Ниже пример типового сценария для стеновой панели в Dietrich’s. Названия модулей и команд могут отличаться в зависимости от конфигурации и языка интерфейса, но логика остаётся такой.

Шаг 1. Создать проект и этаж

Сначала создаётся проект здания и задаётся этаж. В структуре проекта нужно определить уровень, на котором будет расположена стеновая панель. Это важно для дальнейшей организации через MOS и корректного вывода чертежей.

Шаг 2. Перейти в D-Wall

В D-Wall создаётся план стен. Пользователь выбирает наружные и внутренние стены, задаёт их положение, высоты, толщины и build-up. При необходимости используется импорт планировки из архитектурной программы.

Шаг 3. Добавить проёмы

В стену добавляются окна и двери. Проёмы должны быть заданы до производственной деталировки, потому что вокруг них формируются стойки, перемычки, дополнительные элементы, обшивка и технологические зоны.

Шаг 4. Выбрать wall build-up

Для стены задаются слои и материалы: каркас, обшивка, утепление, наружные и внутренние слои. В Dietrich’s важно не просто указать толщину, а выбрать material definitions и construction principles.

Шаг 5. Сгенерировать каркас

В D-Wall Professional или Premium стена заполняется supporting structure: timbers, boards, panels. Стойки и обвязки автоматически подрезаются по размеру. В Premium-сценарии используются правила Guideline Editor, которые задают шаг стоек, обработку проёмов и другие параметры.

Шаг 6. Проверить стыки и пересечения

Стена проверяется в 3D-контексте. Нужно убедиться, что нет конфликтов с соседними стенами, перекрытиями, крышей, проёмами и инженерными объектами. На этом этапе удобно использовать 3D-вид, слои и группы.

Шаг 7. Добавить технологические элементы

Через Logic Blocks или другие инструменты можно учитывать розетки, выключатели, ниши, сантехнические и интерьерные объекты. Это особенно важно для панельного производства, где отверстия и зоны обработки должны попасть в документацию.

Шаг 8. Выпустить shop drawing

Из модели стены создаётся pre-dimensioned shop drawing. На чертеже должны быть размеры, стойки, обвязки, проёмы, слои и данные для производства.

Шаг 9. Получить BOM и списки

Dietrich’s формирует Bill of Materials, списки деталей, панели, соединения, drillings, cuts и другие процессы. Эти данные используются для закупки, производства и контроля.

Шаг 10. Передать на производство

Если компания использует CNC или панельную линию, модель передаётся через D-Link Panel. В производственный файл уходят контуры, операции, nailing и другие данные, которые поддерживаются конкретным оборудованием.

Практическая инструкция: как подготовить стропильную систему

Стропильная система в Dietrich’s строится на связке D-Roof и D-Roof Professional. Сначала создаётся кровельная геометрия, затем она превращается в набор деревянных деталей.

Шаг 1. Подготовить контур здания

Крыша должна опираться на корректную модель стен или контур здания. Перед работой с D-Roof нужно проверить габариты, высоты, уровни и основные опорные линии.

Шаг 2. Создать roof profile

В roof profile задаются уклон, build-up, слои и конструкция roof surfaces. Профиль определяет не только форму, но и поведение крыши при расчёте поверхностей и дальнейшей деталировке.

Шаг 3. Сформировать roof surfaces

D-Roof создаёт roof surfaces, рассчитывает пересечения, коньки, ендовы, вальмы и другие участки. Для сложных крыш используются Multiple Roof, Free Roof и Graphic Roof Layout.

Шаг 4. Добавить dormers и openings

Если в крыше есть слуховые окна, мансардные элементы, дымоходы или skylights, их нужно добавить до финальной деталировки стропильной системы. Это влияет на стропила, подрезки, обрамления и ведомости.

Шаг 5. Разместить roof system timbers

В D-Roof Professional стропильные элементы размещаются вручную или автоматически через roof guideline. Пользователь задаёт spacing of elements, sheeting, insulation, build-ups и другие параметры.

Шаг 6. Проверить соединения

Dietrich’s формирует tenons, mortises, bird’s mouths, bevel cuts и другие процессы. Их нужно проверить в 3D, особенно на ендовах, вальмах, коньках, примыканиях и сложных скатах.

Шаг 7. Выпустить single beam drawings

Для каждой важной балки, стропила, hip rafter или другого элемента можно получить pre-dimensioned single beam drawing. Это необходимо для ручного производства и контроля.

Шаг 8. Сформировать списки и производственные данные

В конце создаются material take-offs, списки процессов, drawings for production and assembly. При наличии станков данные передаются через D-Link Beam.

Материалы, библиотеки и спецификации

Dietrich’s работает с материалами как с частью производственной модели. В проекте используются сечения бруса, доски, панели, обшивки, утеплитель, металлические соединители, крепёж, листовые материалы, CLT и SIP-компоненты. Материал влияет на ведомости, вес, слои, расчёты, чертежи и производственный вывод.

Важные типы данных:

• material definitions;

• wall build-ups;

• roof build-ups;

• floor/ceiling build-ups;

• timber cross sections;

• board and panel elements;

• insulation volume;

• connectors and fixtures;

• hangers;

• cut lists;

• panel lists;

• metal connector lists;

• separate material lists for roof, walls and floors.

Библиотеки особенно важны для повторяемых решений. В Dietrich’s можно сохранять recurring constructions as flexible elements, использовать собственные стандарты и вызывать их в новых проектах. Это снижает зависимость от ручной работы конкретного проектировщика и помогает компании поддерживать единый стандарт.

Проверка модели и предотвращение ошибок

Dietrich’s помогает проверять деревянную конструкцию до производства и стройплощадки. В 3D-модели хорошо видны стыки, пересечения, отсутствующие элементы, неправильные высоты, конфликтующие проёмы, ошибки в крыше или стеновой панели.

Основные зоны контроля:

Зона	Что проверяется
Стены	Стыки, углы, Т-образные соединения, проёмы, стойки, обшивка
Перекрытия	Контур, высота, проёмы, балки, слои, опирание
Крыша	Ендовы, коньки, вальмы, стропила, примыкания, подрезки
Timber frame	Балки, раскосы, tenons, mortises, notches, orientation
Панели	Контуры, отверстия, слои, nailing, производственные группы
MOS	Правильная принадлежность элементов к пакетам, стенам, этажам
CNC	Наличие процессов, ориентация деталей, готовность к экспорту

Программа особенно полезна там, где ошибка дорого стоит. В ручном черчении можно не заметить конфликт до монтажа. В Dietrich’s проектировщик видит конструкцию в 3D, получает автоматические списки и может проверить производственные данные до передачи в цех.

Производительность и обучение

Dietrich’s — мощная программа, но её нельзя назвать простой рисовалкой. Пользователь должен понимать деревянное строительство, логику стеновых панелей, крыш, перекрытий, узлов, материалов и производственного вывода. Быстрее всего осваиваются базовые операции: ввод стен, создание проёмов, просмотр 3D-модели, простые крыши, получение первичных ведомостей. Сложнее требуют времени D-CAM, SmartTags, Connector-Tags, MOS, Guideline Editor и D-Link.

Порог входа связан не с тем, что интерфейс перегружен ради перегрузки, а с тем, что Dietrich’s работает на уровне производственной деталировки. Пользователь управляет не только линиями и поверхностями, а строительными правилами, узлами, ориентацией деталей, слоями, списками и станочной обработкой.

Что осваивается быстрее

• создание простой модели здания;

• наружные и внутренние стены;

• оконные и дверные проёмы;

• простая roof geometry;

• 2D/3D views;

• базовые material lists;

• простые dimensioned drawings.

Что требует серьёзного внедрения

• D-Wall Premium и Guideline Editor;

• D-CAM Premium;

• SmartTags и Connector-Tags;

• User Defined Coordinate Systems;

• MOS-структура компании;

• вывод CNC-файлов;

• настройка библиотек;

• корпоративные стандарты стен, крыш и панелей;

• связка проектирования, производства и монтажа.

Для небольших проектов без производства Dietrich’s может показаться избыточной. Но для компании, которая делает каркасные дома, timber frame, SIP, CLT, крыши или панели серийно, затраты на освоение компенсируются скоростью, точностью и снижением количества ошибок.

Плюсы Dietrich’s

Dietrich’s сильна именно в деревянном строительстве. Её преимущество не в универсальности, а в глубокой специализации.

Основные плюсы:

• полноценная CAD/CAM-логика для деревянных конструкций;

• работа с 3D-моделью здания, а не с набором разрозненных чертежей;

• сильные инструменты для стен, перекрытий, крыш и ферм;

• D-CAM для свободной 3D-деталировки;

• поддержка timber frame, stick frame, SIP, CLT;

• автоматическая генерация элементов стен через правила;

• roof profiles, Multiple Roof, Free Roof и Graphic Roof Layout;

• производственные чертежи и single beam drawings;

• BOM, cut lists, panel lists, material lists;

• MOS для организации больших моделей;

• SmartTags и Connector-Tags;

• D-Link Beam и D-Link Panel для CNC и панельных линий;

• возможность выпускать документацию из модели;

• хорошая пригодность для производственных компаний.

Особенно сильна связка D-Wall + D-Roof + D-CAM + D-Link. Она закрывает путь от проектирования дома до изготовления элементов.

Минусы и ограничения

Dietrich’s не является универсальным решением для любых задач проектирования. Программа сильна в деревянном строительстве, но именно эта специализация задаёт её ограничения.

Основные минусы:

• высокий порог входа для пользователей, привыкших к универсальным CAD;

• модульная структура требует правильного выбора конфигурации;

• производственная логика сложнее обычного архитектурного моделирования;

• максимальная польза появляется только при настройке библиотек, правил и MOS;

• D-Link имеет смысл, когда производство действительно использует CNC или панельные линии;

• для простой визуализации интерьера программа избыточна;

• для концептуального эскиза без деталировки проще использовать более лёгкие инструменты;

• внедрение требует дисциплины: материалы, слои, правила и выводы должны быть настроены правильно.

Dietrich’s лучше рассматривать не как программу для нарисовать дом, а как систему для проектирования и подготовки производства деревянных конструкций. Если компании нужны только эскизы и красивые картинки, потенциал Dietrich’s останется невостребованным.

Сравнение с аналогами

Dietrich’s конкурирует не с обычными 3D-редакторами, а с профессиональными системами для timber construction, CAD/CAM, BIM и offsite construction. В сравнении важны не только функции моделирования, но и то, насколько программа помогает получить производственную документацию, ведомости и станочные данные.

Программа	Сильные стороны	Как выглядит на фоне Dietrich’s
cadwork 3D	Сильная 3D CAD/CAM-среда для timber construction, деталировки и производства	Близкий по классу конкурент. Dietrich’s выделяется модульной логикой D-Wall, D-Roof, D-CAM, MOS и глубокой ориентацией на правила стен/крыш и производственный вывод
SEMA	Модульная 3D CAD/CAM-система для timber construction, кровель, лестниц и металлических листовых работ	Очень сильна в плотницких и кровельных задачах. Dietrich’s конкурентоспособна за счёт D-CAM, D-Link, MOS и акцента на производственную организацию деревянного здания
hsbcad	Offsite construction software на базе Revit/AutoCAD, сильная BIM-интеграция, timber, CLT, SIP, prefab	Хороший выбор для команд, которые уже работают в Autodesk-среде. Dietrich’s менее зависит от платформы Revit/AutoCAD и глубже ориентирована на собственную timber CAD/CAM-логику
Vertex BD	Автоматизация wood/steel framing, панельные чертежи, cut lists, material reports, BIM-процесс	Сильна в автоматизированном панельном домостроении. Dietrich’s выигрывает там, где нужны сложные плотницкие узлы, D-CAM, roof detailing и связка с beam/panel CNC
MiTek Sapphire / Pamir	Сильные решения для ферм, инженерии и производства truss-систем	Хороши в специализированной ферменной отрасли. Dietrich’s шире как CAD/CAM-среда для всего деревянного здания: стены, крыши, перекрытия, timber frame, панели и CNC
Revit с timber-плагинами	Сильная BIM-координация, архитектурная среда, общая модель здания	Удобен для BIM-команды, но без специализированных timber-инструментов не заменяет Dietrich’s в производственной деталировке деревянных соединений, shop drawings и D-Link-сценариев

Dietrich’s лучше всего смотрится там, где проектирование напрямую связано с изготовлением. Если основной процесс компании — деревянные дома, стены, крыши, фахверковые или timber frame-конструкции, панели и CNC, Dietrich’s даёт более предметный набор инструментов, чем универсальная BIM-система. Если же главная задача — общая архитектурная координация большого здания с множеством дисциплин, сильнее могут быть Revit-сценарии с профильными надстройками.

Где Dietrich’s раскрывается лучше всего

Dietrich’s особенно сильна в проектах, где деревянная конструкция должна быть не просто смоделирована, а изготовлена. Программа раскрывается в связке проектирование → деталировка → спецификации → чертежи → CNC.

Лучшие сценарии применения:

• каркасные деревянные дома;

• timber frame;

• stick frame;

• SIP-дома;

• CLT-дома;

• стеновые панели;

• кровельные конструкции;

• сложные стропильные системы;

• фахверковые и стоечно-балочные конструкции;

• фермы;

• домокомплекты;

• prefabrication;

• offsite construction;

• производство с beam processors;

• производство на panel lines;

• проекты с большим количеством повторяемых деталей;

• компании, где важны BOM, cut lists и assembly drawings.

В таких задачах Dietrich’s даёт максимальную пользу, потому что программа понимает логику деревянного строительства: элементы имеют стороны, ориентацию, сечения, материалы, соединения и производственные процессы.

Где Dietrich’s может быть избыточна

Dietrich’s не нужна в каждом проекте, где есть дерево. Для некоторых задач она слишком мощная и сложная.

Программа может быть избыточной, если нужно:

• быстро набросать концепт дома;

• сделать простую визуализацию фасада;

• подготовить интерьерную картинку;

• нарисовать схематичный план без производства;

• сделать разовый маленький проект без ведомостей;

• не выпускать shop drawings;

• не передавать данные на CNC;

• не использовать стеновые панели, CLT, SIP или timber frame;

• работать только на уровне архитектурного эскиза.

В таких случаях проще использовать SketchUp, Archicad, Revit, AutoCAD или другой инструмент общего назначения. Dietrich’s имеет смысл тогда, когда требуется инженерно-производственная глубина.

Итоговая оценка

Dietrich’s CAD/CAM — серьёзная программа для деревянного строительства, рассчитанная на профессиональную работу с домами, стенами, перекрытиями, крышами, панелями, фермами, timber frame и производством. Её ценность не в том, что она позволяет построить 3D-модель, а в том, что эта модель становится основой для чертежей, спецификаций, BOM, cut lists, shop drawings, single beam drawings и CNC-файлов.

Главная сила Dietrich’s — предметная логика. Стены проектируются как стены, крыши — как крыши, стропила — как производственные деревянные элементы, балки — как детали с обработками, панели — как элементы для изготовления, а модель организуется через MOS. D-Wall, D-Floor & Ceiling, D-Roof, D-CAM, D-CAD 2D, D-Truss и D-Link работают вокруг единой задачи: сделать деревянный проект точным, проверяемым и готовым к производству.

Dietrich’s стоит рассматривать в первую очередь компаниям, которые занимаются деревянными домами, каркасными конструкциями, крышами, SIP, CLT, timber frame, prefabrication и CNC-производством. Для таких задач программа даёт не просто набор инструментов, а полноценный производственный контур: от идеи и модели до монтажного листа и станочного файла.
