LAS AF позволяет управлять флуоресцентной и конфокальной съёмкой, собирать одиночные кадры, Z-стеки, временные серии, спектральные и многопозиционные эксперименты, настраивать лазерные линии, детекторы, пинхол и последовательное сканирование, а затем просматривать, обрабатывать и количественно оценивать полученные изображения с помощью профилей, областей интереса, 2D-анализа, проекций и специализированных мастеров.

Работа строится вокруг эксперимента: в дереве Experiments хранятся серии и каналы, в Acquire задаются параметры оптики и регистрации, в Viewer проверяются отдельные каналы и наложение, а Process и Quantify используются для преобразований и измерений. Такой подход удобен, когда нужно сохранить не только картинку, но и связь изображения с объективом, каналами, экспозицией, положением по Z, временем и другими параметрами получения данных.

Программа особенно полезна на системах Leica, где программные настройки непосредственно связаны с микроскопом, камерой, моторизованным столиком или конфокальным сканером. Один и тот же интерфейс может выглядеть по-разному в зависимости от подключённого оборудования и лицензированных функций, поэтому разумная работа начинается с проверки конфигурации, затем переходит к тестовому Live-изображению и только после этого — к длительной серии или количественному анализу.

Для каких задач подходит LAS AF

LAS AF рассчитана прежде всего на исследовательскую микроскопию, где изображение является частью эксперимента, а не отдельным файлом. В конфокальной конфигурации пользователь связывает возбуждение, спектральные окна детектирования, усиление PMT, размер пинхола и геометрию сканирования с выбранными флуорофорами. В камерных конфигурациях на первый план выходят экспозиция, усиление, биннинг и режимы флуоресцентного освещения. Общий принцип остаётся тем же: параметры получения изображения фиксируются вместе с набором данных, чтобы их можно было проверить и, при совместимой конфигурации, применить повторно.

Основные сценарии — одиночные флуоресцентные кадры, многоканальные изображения, серии по глубине, наблюдение изменений во времени, съёмка нескольких координат предметного столика, составные поля Tile Scan, спектральные серии и специализированные протоколы. После регистрации данных программа поддерживает работу с отдельными каналами и overlay, выбор поднабора по области, Z, времени и каналам, объединение наборов, коррекцию цветов, уменьшение шума, повышение резкости, вычитание фона и дополнительные анализы при наличии соответствующей лицензии.

Важно отделять функции базового просмотра и стандартной обработки от специализированных расширений. Руководства Leica отдельно описывают 2D Analysis, 3D Viewer, деконволюцию, колокализацию и мастера FRET/FRAP как функции, доступность которых зависит от конфигурации системы. Поэтому отсутствие конкретной вкладки на рабочей станции обычно означает не скрытую кнопку, а другой набор лицензий или другой тип подключённого оборудования.

Как устроен рабочий экран

В конфокальном интерфейсе верхняя логика разделена на направления Configuration, Acquire, Process, Quantify и Application. Слева располагаются панели параметров выбранного направления, справа — Viewer, а дерево Experiments служит для навигации по открытым данным. В Acquire встречаются вкладки Experiments, Setup и Acquisition: первая отвечает за структуру наборов, вторая — за оптический путь и детектирование, третья — за геометрию и режим съёмки. Такое разделение полезно тем, что источник сигнала и способ сканирования настраиваются раздельно.

Viewer не является пассивным окном предварительного просмотра. В нём выбирают отображаемые каналы, переключают одиночный канал и overlay, меняют LUT, используют масштабирование, автоконтраст и гистограмму, работают с аннотациями и шкалой. Для сложных наборов предусмотрены Gallery, проекции максимальной интенсивности и ортогональные сечения. Поэтому при проверке качества нужно различать изменение отображения и изменение самих пиксельных данных: LUT или гамма могут заметно менять вид картинки, не заменяя корректно выставленные параметры регистрации.

Рабочая область зависит от текущего шага. Если открыт Beam Path, центр интерфейса занят схемой лазерных линий, спектром и детекторами; при 2D Analysis появляется последовательность операций и таблицы измерений; в 3D Viewer основную площадь занимает объёмная визуализация; мастер FRET показывает собственный пошаговый сценарий. Это не разные программы, а разные рабочие контексты LAS AF, поэтому названия одинаковых команд могут встречаться в нескольких местах с различным набором параметров.

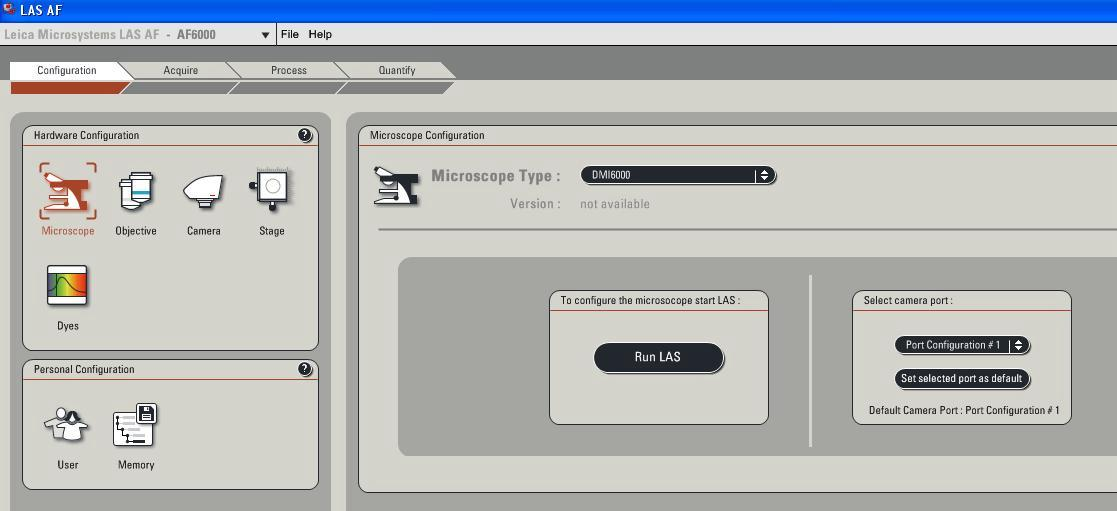

Конфигурация оборудования перед съёмкой

Если рабочая станция используется с реальным микроскопом, корректная аппаратная конфигурация критична. LAS AF получает сведения о микроскопе, источнике изображения, моторизованных компонентах и внешних устройствах, а затем строит доступные элементы интерфейса на основе этой конфигурации. В руководстве для моторизованного столика LMT260, например, настройка выполняется через Hardware Setup: выбирается внешний столик ITK Hydra XY, указывается обнаруженный COM-порт, после чего связь проверяется командой Test и подтверждается Apply.

Практический смысл аппаратной проверки в том, чтобы не начинать эксперимент с ошибочной геометрией или неподвижным устройством. Если столик не инициализирован, многопозиционная серия и Tile Scan потеряют координатную основу; если выбрана неверная камера или микроскоп, часть управляющих элементов будет недоступна либо не будет соответствовать реальному тракту. На конфокальной системе до записи данных также проверяют состояние лазеров и сканера, поскольку программный ползунок мощности не исправит ситуацию, когда нужная линия физически не активирована.

Для LMT260 руководство Leica указывает совместимость начиная с LAS AF 3.2. Это один из примеров, когда номер версии действительно имеет прикладное значение: он связан с поддержкой конкретного оборудования. В других случаях ориентироваться только на номер сборки недостаточно — важнее модель микроскопа, интерфейс контроллера, набор драйверов и лицензий на используемой станции.

Эксперимент, каналы и сохранённые настройки

LAS AF сохраняет наборы изображений в структуре Experiments. Серия может содержать одиночные изображения, Z-стеки, временные последовательности и многоканальные данные. Через контекстное меню наборы переименовывают, удаляют, копируют и экспортируют. Такой контейнерный подход упрощает работу с большим числом взаимосвязанных кадров: вместо ручного набора файлов пользователь видит каналы, временные точки или уровни Z как части одного эксперимента.

Отдельная полезная возможность — сохранение настроек каналов или набора каналов и повторное применение параметров из Properties. Учебные материалы Leica предлагают хранить удачные наборы как шаблоны: открыть проверенный набор, перейти к его свойствам, применить настройки к системе и затем скорректировать только то, что должно измениться в новом опыте, например экспозицию, объектив или диапазон Z. Такой способ снижает число случайных расхождений между сериями, но не отменяет контроль сигнала перед стартом.

Свойства эксперимента содержат метаданные микроскопа и камеры. Они помогают восстановить, какие условия были использованы при съёмке, и отделить различия в образце от различий в настройках. Метаданные можно экспортировать, а при экспорте отдельных каналов часть параметров сохраняется вместе с изображениями. Для воспроизводимой работы имеет смысл не ограничиваться именем файла: названия образцов следует дополнять осмысленными именами экспериментов и проверять свойства до того, как исходные данные будут перенесены в другую систему анализа.

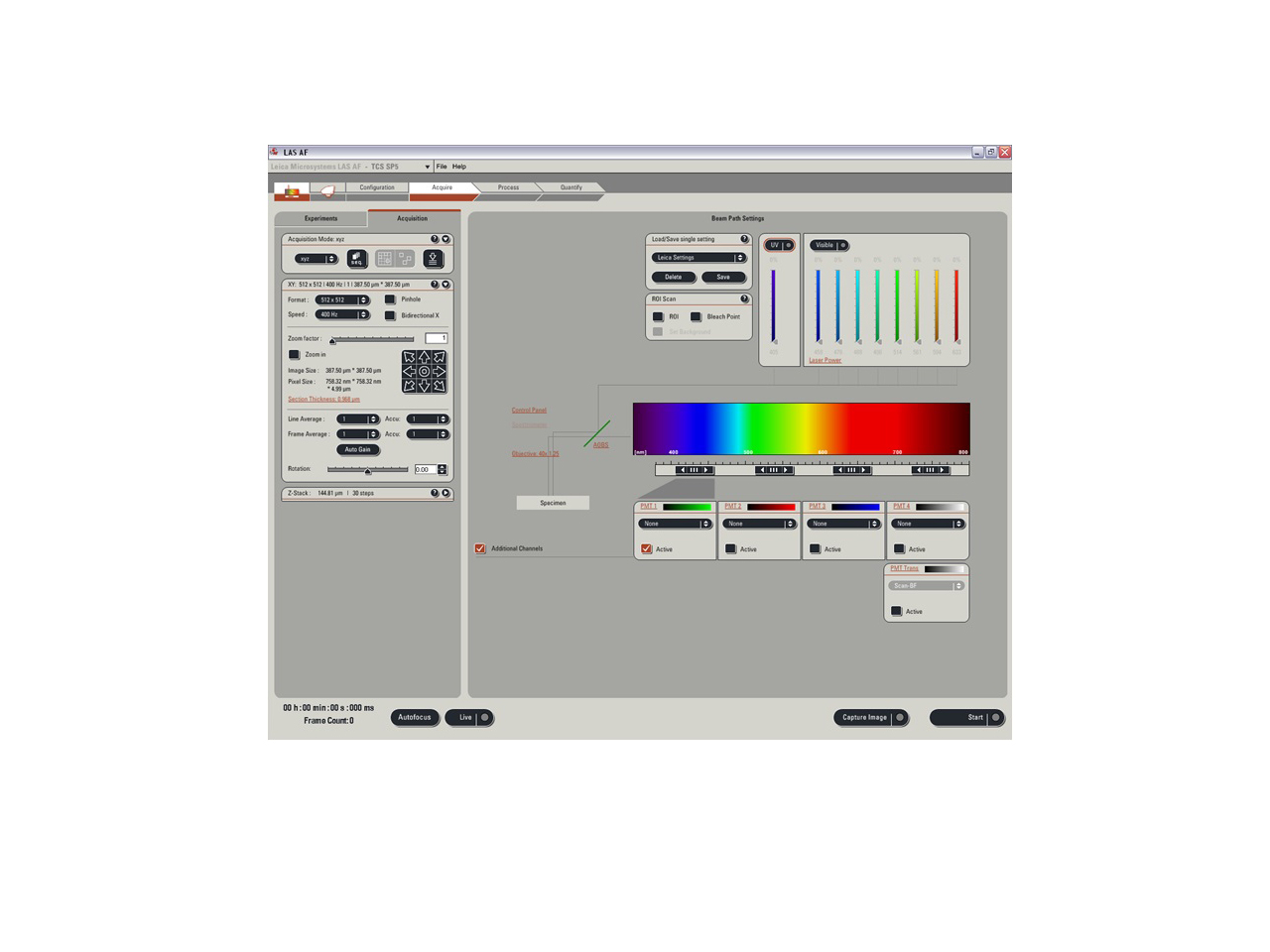

Beam Path: возбуждение и детектирование

В конфокальной конфигурации Beam Path связывает лазерное возбуждение с окнами детектирования. Пользователь выбирает нужные лазерные линии, задаёт относительную мощность через AOTF, активирует детекторы и определяет спектральные диапазоны для каналов. В интерфейсе видна шкала длин волн, поэтому пересечение возбуждения и эмиссии можно оценить визуально. Выбранные красители и сохранённые наборы настроек ускоряют старт, но окончательные границы детектирования всё равно следует проверять на реальном образце.

Слишком широкое окно детектора увеличивает количество собираемого света, но одновременно повышает риск захватить сигнал другого флуорофора. Слишком узкое окно уменьшает перекрёстное попадание спектров ценой снижения полезного сигнала. LAS AF даёт возможность настроить каждый PMT отдельно, поэтому для многоканальной съёмки разумно искать компромисс между разделением каналов и статистикой фотонов, а не просто расширять все диапазоны до максимума.

При последовательной многоканальной регистрации программа может разделять получение каналов во времени. Это особенно важно, когда одновременное возбуждение и детектирование создают заметный crosstalk. В мастере FRET AB прямо используется line-by-line sequential imaging для совместной регистрации донорного и акцепторного каналов; в обычном Acquire последовательный режим также применяется для уменьшения взаимного влияния флуоресцентных сигналов.

Мощность лазера и динамический диапазон

Мощность возбуждения нельзя оценивать только по яркости изображения в Viewer. Повышение мощности улучшает видимый сигнал, но ускоряет фотообесцвечивание и может изменить живой образец. Для количественной серии важнее добиться устойчивого сигнала без насыщения детектора и затем сохранить параметры одинаковыми для сравниваемых образцов. Если яркие области упираются в верхнюю границу диапазона, дальнейшее усиление не добавляет количественной информации: значения уже отсечены.

Для контроля насыщения в LAS AF применяются LUT и режимы отображения диапазона, а также гистограмма. Glow- или псевдоцветные представления помогают найти пиксели у нижней и верхней границы, однако их следует воспринимать как диагностическое отображение. После корректировки лазерной мощности, усиления и offset нужно снова проверить весь объект: локально яркая область может быть насыщена даже тогда, когда большая часть кадра выглядит нормально.

PMT, gain и offset

Усиление PMT повышает амплитуду регистрируемого сигнала вместе с шумом. Поэтому типичная настройка начинается с умеренной мощности возбуждения и подбора gain по живому изображению, а не с одновременного вывода обоих регуляторов к пределу. Offset используют для положения фона относительно нижней границы. Если фон полностью обрезан в ноль, слабые детали могут исчезнуть; если уровень слишком высокий, значительная часть динамического диапазона расходуется на фон.

В многоканальном опыте gain и offset проверяют отдельно для каждого детектора. Сохранённый профиль каналов удобен как отправная точка, но изменение красителя, объектива, плотности образца или оптического пути требует новой проверки. Для сравнимых серий после окончательной настройки параметры фиксируют и не меняют между группами без явной причины, иначе различия интенсивности будут смешаны с различиями в регистрации.

Пинхол и оптическое сечение

Пинхол в конфокальной системе определяет компромисс между оптическим секционированием и количеством света. В учебных инструкциях стартовой точкой служит значение около 1 Airy unit. Уменьшение отверстия усиливает отбор внефокусного света, но снижает сигнал; увеличение даёт больше света, однако ухудшает осевое разделение. Поэтому значение выбирают с учётом задачи, числовой апертуры объектива, длины волны и запаса по сигналу.

Для Z-стека особенно важно не путать физическую толщину оптического среза и шаг перемещения по Z. LAS AF позволяет использовать системно оптимизированный шаг либо задать его вручную. Если шаг намного крупнее информативной толщины среза, мелкие структуры могут оказаться между плоскостями; слишком маленький шаг увеличивает число кадров, объём данных и световую нагрузку без пропорционального выигрыша в разрешении.

Режим Live и тестовая настройка

Live предназначен для быстрой настройки до окончательной записи. В этом режиме удобно найти область интереса, сфокусироваться, проверить распределение интенсивности и отрегулировать оптический тракт. После получения устойчивого сигнала одиночный кадр записывают через Capture Image, а серию запускают Start. Такое разделение полезно: Live не должен превращаться в бесконечное освещение образца, особенно при чувствительных флуорофорах.

Перед длительной серией стоит сделать короткую контрольную запись с теми же каналами и геометрией. Она выявляет неправильный порядок каналов, недостаточную глубину Z, слишком длинный интервал, насыщение, сбой столика или ошибочный выбор ROI значительно быстрее, чем проверка после многочасового опыта. Для живых образцов эта процедура также помогает оценить, насколько выбранные параметры влияют на стабильность сигнала.

Формат кадра, скорость сканирования и увеличение

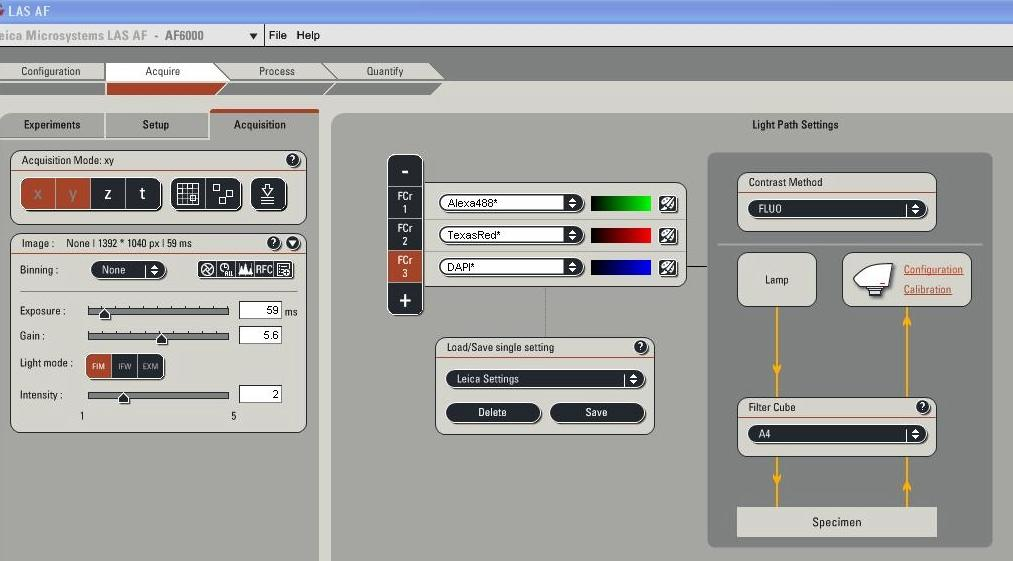

В Acquisition задаются размер кадра, скорость сканирования, zoom, усреднение и другие параметры геометрии. Увеличение числа пикселей имеет смысл только до тех пор, пока оптика и размер пикселя поддерживают дополнительную пространственную информацию. Очень большой кадр при той же области увеличивает время сканирования и объём данных, а при временной серии дополнительно снижает достижимую частоту кадров.

Скорость сканирования связана с отношением сигнал/шум. Медленное прохождение обычно даёт больше времени на регистрацию, но увеличивает продолжительность кадра и дозу на выбранную область. Быстрый режим полезен для динамики, однако может потребовать иной баланс мощности, усреднения и размера изображения. Поэтому оптимальный параметр определяется тем, что важнее в конкретном эксперименте: пространственная детализация, временное разрешение или минимизация облучения.

Zoom в конфокальном сканировании изменяет поле сканирования без замены объектива. Это удобно для уточнения области интереса, но чрезмерное цифровое увеличение не создаёт оптических деталей, которых система не разрешает. Практически сначала выбирают объектив и область, затем проверяют размер пикселя и только после этого увеличивают zoom настолько, насколько это нужно для дискретизации структуры.

Усреднение и накопление

LAS AF поддерживает усреднение по линиям или кадрам и в соответствующих режимах накопление. Усреднение снижает случайный шум, но требует повторного считывания одного и того же места. Для фиксированного образца это часто приемлемо, а для живого объекта может изменить временную картину или усилить фотообесцвечивание. В мастере FRET AB число averages отдельно задаётся для качества изображения, что подчёркивает необходимость выбирать его под конкретный протокол.

Если изображение шумное, увеличение усреднения — не единственный путь. Сначала проверяют, не слишком ли узко окно детектора, не занижен ли полезный сигнал, правильно ли установлен пинхол и не тратится ли динамический диапазон на фон. Усреднение имеет смысл после базовой настройки тракта: иначе программа лишь многократно усредняет плохо сформированный сигнал.

Многоканальная съёмка и Sequential

Для нескольких флуорофоров можно сохранять отдельные каналы и overlay. Ключевая проблема — спектральное перекрытие. Sequential разделяет получение каналов, чтобы возбуждение одного красителя меньше влияло на регистрацию другого. Это особенно полезно при близких спектрах, высокой яркости одного канала или слабом сигнале второго. Цена — увеличение времени полного многоканального кадра, что необходимо учитывать в time-lapse.

Перед запуском последовательного режима каждый канал проверяют отдельно: соответствующая лазерная линия должна возбуждать нужную метку, а окно детектора — собирать её эмиссию без выраженного сигнала в контрольном образце другого канала. Если перекрёстный сигнал сохраняется, сначала корректируют спектральные окна и порядок возбуждения. Использовать математическое разделение красителей вместо хорошей настройки тракта стоит только тогда, когда оптически решить проблему нельзя.

Сохранённый набор каналов ускоряет повторяемые эксперименты. Однако одинаковое название профиля не гарантирует, что оптическая система находится в том же состоянии. После смены объектива, лазера, образца или конфигурации следует снова проверить мощность и динамический диапазон. В количественной работе важна воспроизводимость реального пути сигнала, а не формальное совпадение имени preset.

Z-стеки: съёмка объёма

Для Z-стека включают координату Z, находят плоскость интереса, задают верхнюю и нижнюю границы и выбирают шаг. Учебные материалы LAS AF предлагают определить центральную PLANE, сфокусироваться на границах диапазона и использовать системно оптимизированный шаг либо собственное значение. После этого Start записывает последовательность плоскостей, которая сохраняется как связанный набор данных.

Границы Z лучше задавать с небольшим осмысленным запасом, но не включать большие пустые области. Лишние плоскости увеличивают время, размер файла и фотообесцвечивание, особенно в нескольких каналах. Если объект перемещается, перед стартом полезно проверить обе крайние позиции: на моторизованной системе неправильная начальная точка может привести к серии, в которой значительная часть стека находится вне образца.

После записи Z-стек можно смотреть как последовательность срезов, в Gallery, через XZ/YZ-сечения и как Maximum Intensity Projection. Проекция удобна для общей структуры, но она скрывает взаимное расположение объектов по глубине. Для измерений, связанных с Z, следует возвращаться к исходным плоскостям или 3D-инструментам, а не делать вывод только по проекции.

Временные серии

Time lapse включается координатой T. Пользователь задаёт продолжительность, число циклов либо режим до ручной остановки, а также интервал между точками. T можно сочетать с Z, получая объёмную серию во времени. При планировании нужно считать не только желаемый интервал, но и реальное время записи всех каналов и Z-плоскостей: программа физически не сможет выдержать интервал короче, чем занимает один цикл.

Для динамических процессов минимальный интервал кажется привлекательным, но частая запись повышает нагрузку на образец и быстро увеличивает файл. Если событие развивается медленно, полезнее выбрать интервал, достаточный для биологической задачи, а освободившееся время использовать на другие позиции или уменьшение облучения. Для быстрых процессов наоборот приходится сокращать число каналов, размер кадра, усреднение или диапазон Z.

В Viewer временная серия имеет элементы навигации и воспроизведения. Для представления результата её можно экспортировать в AVI с выбранной частотой кадров и сжатием, однако количественный анализ должен опираться на исходные данные и реальные временные метки. Скорость воспроизведения видео — параметр презентации, а не частота регистрации эксперимента.

Многопозиционная съёмка и моторизованный столик

При наличии моторизованного столика LAS AF сохраняет позиции в XYZ и позволяет возвращаться к нескольким областям образца в одном эксперименте. В учебном сценарии позиции выбираются через настройки Stage, проверяются в окне управления столиком, после чего запускается временная серия. Такой режим полезен, когда один и тот же процесс нужно наблюдать в нескольких полях без ручного перемещения.

Точность результата зависит от механики и фокуса. Перед длительным циклом нужно пройти по всем сохранённым позициям и убедиться, что объект действительно находится в кадре и не вышел из диапазона Z. Если система имеет средства стабилизации фокуса, их настройку проверяют отдельно. При отсутствии такой стабилизации расширение Z-диапазона может частично компенсировать дрейф, но увеличивает время и световую нагрузку.

Mark & Find предназначен для организации многопозиционных экспериментов и в расширенных конфигурациях связывается с трёхмерной записью и другими режимами. Практически это способ задать набор координат и использовать их как часть автоматизированного протокола, а не просто список закладок. Перед автоматическим запуском критично проверить крайние точки и отсутствие препятствий для перемещения столика.

Tile Scan: составные поля

Tile Scan используется, когда поле зрения объектива меньше интересующей области. В типовом сценарии выбирают режим столика Tile Scan, задают верхнюю левую и нижнюю правую позиции и запускают Acquisition. LAS AF получает сетку кадров по координатам моторизованного столика. Учебные материалы отдельно отмечают, что сам режим не следует путать с гарантированным stitching: точность взаимного положения кадров зависит от механики столика и выбранного способа последующей сборки.

Перед большой мозаикой полезно записать небольшой прямоугольник из нескольких плиток. Это позволяет проверить перекрытие, фокус, экспозицию и направление движения. Ошибка, заметная на четырёх кадрах, будет гораздо дороже после сотен позиций. Если образец имеет выраженный перепад высоты, одной плоскости Z может быть недостаточно; тогда нужно либо использовать стратегию по фокусу, доступную на конкретной системе, либо сочетать позиционную съёмку с Z-диапазоном.

Для многоканальной мозаики особенно важна длительность. Каждый дополнительный канал, усреднение и Z-плоскость умножают общее число экспозиций. Поэтому Tile Scan разумно проектировать от требуемого конечного результата: если нужен лишь обзор распределения метки, максимальная детализация каждого тайла может быть избыточна; если требуются измерения объектов, размер пикселя и стабильность сигнала становятся приоритетом.

ROI Scan и ограничение области регистрации

ROI Scan позволяет сосредоточить сканирование на выбранной области вместо полного прямоугольного поля. Это уменьшает число считываемых точек и может помочь повысить временное разрешение или снизить ненужное облучение окружающей области. Реальный выигрыш зависит от формы ROI, режима сканера и количества каналов, поэтому после выбора области следует проверить фактическую длительность цикла.

ROI особенно полезна в специализированных протоколах, где воздействие или измерение должно относиться к конкретной структуре. В FRET AB пользователь рисует область для фотобличинга, а затем мастер рассчитывает эффективность по сигналу до и после воздействия. В обычной регистрации область интереса может использоваться и для локального сканирования, но её координаты нужно проверять после перемещения образца или изменения zoom.

Спектральные серии и разделение красителей

LAS AF поддерживает запись эмиссионного спектра и спектральные эксперименты, в которых дополнительной координатой становится длина волны. Такой режим применяют, когда требуется исследовать распределение эмиссии или отделить сигналы с перекрывающимися спектрами. Вместо одного широкого окна программа собирает последовательность спектральных интервалов, после чего данные можно анализировать как многомерный набор.

Spectral unmixing и Dye Separation полезны только при наличии корректной информации о компонентах. Учебные материалы по Dye Separation предлагают выбирать области, где присутствует один флуорофор, чтобы оценить перекрёстный вклад. Если эталонные области загрязнены вторым красителем или фон нестабилен, математическое разделение может дать убедительно выглядящую, но ошибочную картину. Поэтому контрольные образцы остаются важнее автоматической кнопки.

Спектральная съёмка заметно увеличивает объём данных, поскольку вместо нескольких обычных каналов записывается ряд диапазонов. Для живых объектов это также увеличивает время и дозу. Перед полным экспериментом стоит определить минимальный спектральный диапазон и шаг, достаточные для различения нужных компонентов, и не собирать заведомо неинформативные участки спектра.

Съёмка через камеру и TIRF-сценарии

В камерных конфигурациях LAS AF показывает параметры экспозиции, усиления и биннинга, а также управление флуоресцентными каналами и освещением. В инструкции для TIRF пользователь выбирает режимы XY, Z и T, настраивает источник возбуждения и камеру, а данные сохраняет в структуре Experiments. Принцип контроля динамического диапазона остаётся тем же, но вместо PMT основными регуляторами становятся экспозиция и gain камеры.

Биннинг объединяет соседние пиксели сенсора и используется для повышения чувствительности или скорости ценой пространственной детализации. Его выбор должен соответствовать задаче: для быстрого наблюдения слабого события более крупный эффективный пиксель может быть полезен, а для морфометрии мелких деталей — наоборот. В сохранённых свойствах эксперимента следует проверять биннинг вместе с объективом и калибровкой, иначе сравнение размеров между сериями может оказаться некорректным.

TIRF требует отдельной оптической настройки угла возбуждения, которую программное управление лишь реализует. Прежде чем запускать time-lapse, нужно получить стабильное поле и убедиться, что интенсивность не меняется из-за механического дрейфа или неверной настройки границы полного внутреннего отражения. LAS AF помогает автоматизировать запись, но не заменяет физическую настройку метода.

Формат LIF и организация данных

Основной контейнер эксперимента — LIF. Он хранит связанные наборы изображений и метаданные, поэтому один файл может содержать значительно больше, чем одиночный TIFF. Это удобно для переноса полного эксперимента, однако крупные временные серии и Z-стеки быстро увеличивают размер контейнера. В практических инструкциях для микроскопных станций рекомендуют не превращать один LIF в бесконечное хранилище и создавать разумно разделённые эксперименты.

При работе с большими данными безопаснее сначала завершить сохранение исходного LIF на диске рабочей станции и только затем копировать файл в сетевое хранилище. Это уменьшает риск прерывания записи из-за нестабильной сети. После копирования следует проверить размер и открытие контейнера, прежде чем удалять рабочую копию в соответствии с правилами лаборатории.

LIF поддерживается рядом сторонних научных программ через библиотеки чтения микроскопных форматов, но совместимость метаданных может зависеть от поколения файла. Если сторонний импорт показывает неверные размеры, каналы или временные точки, сначала проверяют тот же набор в LAS AF, затем обновляют импортёр и сравнивают метаданные. Экспорт в TIFF решает задачу обмена пикселями, но может потерять структуру многомерного эксперимента, поэтому исходный LIF сохраняют отдельно.

Viewer: каналы, LUT, масштаб и аннотации

Image Viewer позволяет показывать отдельные каналы и overlay, переходить от масштаба 1:1 к отображению целиком, менять LUT, добавлять подписи, счётчики и измерительную шкалу. Эти инструменты полезны для проверки и презентации, но цвет канала является способом визуализации. Красный LUT не означает, что детектор физически регистрировал красный свет; количественные значения связаны с интенсивностью соответствующего канала, а не с выбранным цветом отображения.

Автоконтраст растягивает отображаемый диапазон и помогает быстро увидеть слабые структуры. Для сравнения нескольких изображений он может быть опасен: два кадра с разной абсолютной интенсивностью после независимого автоконтраста выглядят почти одинаково. Если задача состоит в визуальном сравнении, нужно применять одинаковый диапазон отображения или фиксировать значения LUT. Для измерений следует использовать исходные значения пикселей, а не яркость на экране.

Гистограмма показывает распределение интенсивности и помогает увидеть отсечение теней или насыщение. В 2D Analysis гистограммы используются также для распределений измеренных параметров объектов. Это разные контексты одного понятия: в Viewer гистограмма прежде всего описывает изображение, а в Analysis — результаты измерений, например площадь или форму объектов. Перед интерпретацией важно проверить, какая именно величина находится по оси.

Gallery, Maximum Projection и ортогональные сечения

Для многомерных данных Gallery выводит набор плоскостей или временных точек в виде серии миниатюр, что удобно для поиска конкретного кадра. Maximum Intensity Projection сводит стек к проекции по максимальному значению, подчёркивая яркие структуры во всём диапазоне. Для Z-стеков XZ- и YZ-сечения показывают объект сбоку и помогают оценить глубину, наклон и полноту диапазона.

Проекция максимальной интенсивности не подходит для всех количественных выводов. Если две яркие структуры находятся на разных глубинах, в проекции они могут визуально перекрываться, хотя физически разделены. Для подсчёта или измерения объёмной геометрии нужно анализировать стек, отдельные срезы или 3D-модель. Проекцию лучше рассматривать как обзорное представление и способ подготовить иллюстрацию.

Экспорт изображений, видео и метаданных

LAS AF умеет экспортировать отдельные каналы или overlay. Для TIFF можно выбирать исходное представление либо вариант, соответствующий текущему отображению в Viewer; при экспортировании представления могут включаться аннотации, шкала и временная метка. JPEG подходит для иллюстраций, но не должен заменять исходные данные там, где важны точные значения интенсивности. Для научной обработки предпочтительнее сохранять несжатый или без потерь вариант.

Экспорт AVI предназначен для временных и пространственных серий. Пользователь выбирает частоту кадров и параметры сжатия, получая удобный ролик для демонстрации. Перед экспортом нужно определить, что именно воспроизводится — время, Z или иной индекс серии. При публикации полезно отдельно указывать реальный интервал регистрации, потому что частота кадров AVI может быть выбрана произвольно для удобства просмотра.

Свойства и метаданные могут экспортироваться в XML. Это полезно, когда параметры нужно сохранить рядом с производными изображениями или разобрать в другой системе. Однако XML не заменяет исходный контейнер: связь сложного многомерного набора и всех внутренних объектов удобнее сохраняется в LIF. Практический набор архива обычно включает исходный LIF, необходимые производные TIFF/AVI и отдельное описание эксперимента.

Process: выбор поднабора и базовые преобразования

В Process доступен Crop, который позволяет выбрать поднабор не только по прямоугольной области, но и по измерениям многомерного эксперимента: ROI, уровням Z, временным точкам и каналам. Это удобно, когда для дальнейшего анализа нужен небольшой фрагмент большого набора. Важно сохранять исходный эксперимент и выполнять обрезку как производную операцию, чтобы при необходимости можно было изменить диапазон без повторной съёмки.

Merge используется для склеивания согласованных наборов по каналам, времени, Z или пространственным направлениям. Combine выполняет арифметические операции над изображениями. Adjust Colours управляет смешением каналов. Для корректного Merge размеры и калибровка частей должны быть совместимы; если изображения получены с разными масштабами или геометрией, простая склейка создаёт набор, который визуально выглядит цельным, но не имеет единой физической интерпретации.

К базовой обработке относятся уменьшение шума, повышение резкости и вычитание фона. Их следует применять осознанно и документировать, особенно перед количественным анализом. Сильное сглаживание может удалить мелкие объекты, резкость — усилить шум и края, а неверно оценённый фон — сделать слабые сигналы отрицательными или искусственно увеличить контраст. Хорошая практика — хранить необработанный канал рядом с производным и сравнивать их в Viewer.

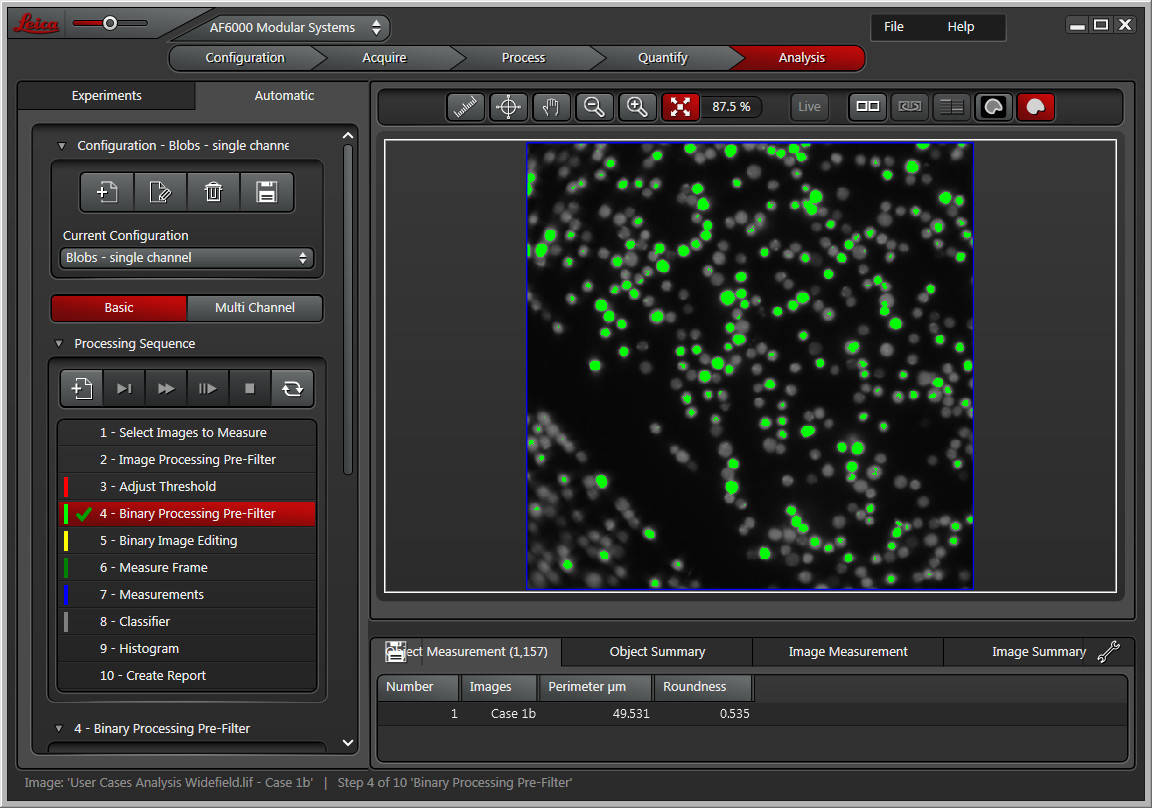

2D Analysis: логика автоматизированного анализа

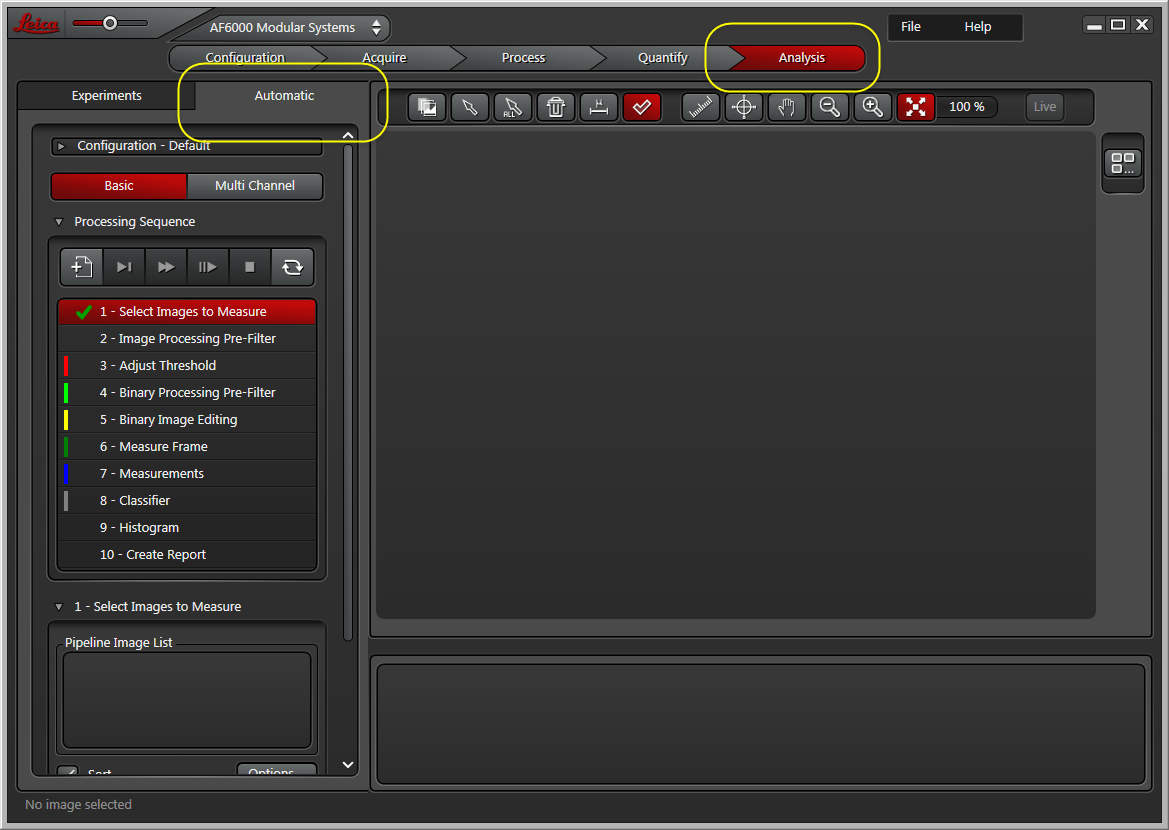

LAS AF 2D Analysis строит анализ как Processing Sequence. Пользователь последовательно готовит изображение, выделяет объекты, выполняет бинарную обработку, измеряет параметры и при необходимости классифицирует объекты. Такой конвейер рассчитан на повторение одних и тех же правил на серии изображений. Он особенно полезен, когда ручной подсчёт становится субъективным или слишком медленным.

Руководство подчёркивает, что изображения в одной Processing Sequence должны быть сопоставимы по разрешению, размерности и типу. Причина практическая: пороги и фильтры, настроенные на одном масштабе, могут не иметь того же смысла после изменения размера пикселя или диапазона интенсивности. Поэтому автоматизацию начинают не с кнопки Batch, а с отбора репрезентативных кадров и проверки стабильности входных данных.

Comparison View делит Viewer на исходную и обработанную части. Lock View удерживает одинаковую область при увеличении, а режимы показа позволяют быстро увидеть результат текущего шага на фоне исходного изображения. Эти средства важны для контроля: автоматический конвейер должен не просто выдавать число объектов, а визуально совпадать с тем, что исследователь считает объектом на нескольких разных примерах.

Image Processing Pre-Filter

Предварительный фильтр используют для подготовки изображения к пороговой сегментации. Его задача — подавить шум, выровнять фон или подчеркнуть характерный масштаб структуры так, чтобы объект отличался от фона по контрасту. Слишком агрессивный pre-filter изменяет форму и размер деталей ещё до измерения, поэтому параметр выбирают на нескольких участках и сравнивают контуры с исходным изображением.

Для многоканальных данных можно определять объекты по одному каналу и оценивать признаки в другом. Например, границы клеток или ядер обнаруживаются по структурной метке, а интенсивность второго сигнала измеряется внутри найденных областей. Это надёжнее, чем независимо сегментировать каждый канал, если второй маркер имеет неравномерную или слабую интенсивность.

Adjust Threshold

Threshold переводит различие интенсивности в решение о принадлежности пикселя объекту. LAS AF показывает выделяемую область поверх исходного изображения, поэтому порог можно проверять визуально. Низкий порог захватывает фон и соединяет соседние объекты, высокий — теряет слабые края и небольшие структуры. Универсального числа нет: значение зависит от экспозиции, усиления, фона и конкретной метки.

Для серии порог должен быть воспроизводимым. Если каждый кадр вручную подстраивается до желаемого результата, автоматический анализ теряет объективность. Лучше стабилизировать съёмку, выбрать правило порога на обучающем наборе и затем применить его к остальным изображениям, отдельно отмечая случаи, где качество входных данных не соответствует выбранному правилу.

Binary Processing и редактирование объектов

После порога бинарные операции очищают маску. Они могут удалять мелкие артефакты, заполнять отверстия, разделять или объединять компоненты в зависимости от выбранного инструмента. Здесь важно помнить, что бинарная маска уже является моделью объекта. Изменение маски меняет последующие измерения площади, периметра и формы, поэтому каждая операция должна иметь биологическое или техническое обоснование.

Если соседние объекты сливаются, полезнее сначала понять причину: оптическое разрешение, пересвечивание, слишком низкий порог или реальное соприкосновение. Алгоритмическое разделение может помочь, но оно не создаёт информации, отсутствующей в изображении. В сложных сценах лучше настроить acquisition и получить более различимые границы, чем полагаться на агрессивное бинарное редактирование.

Measurements

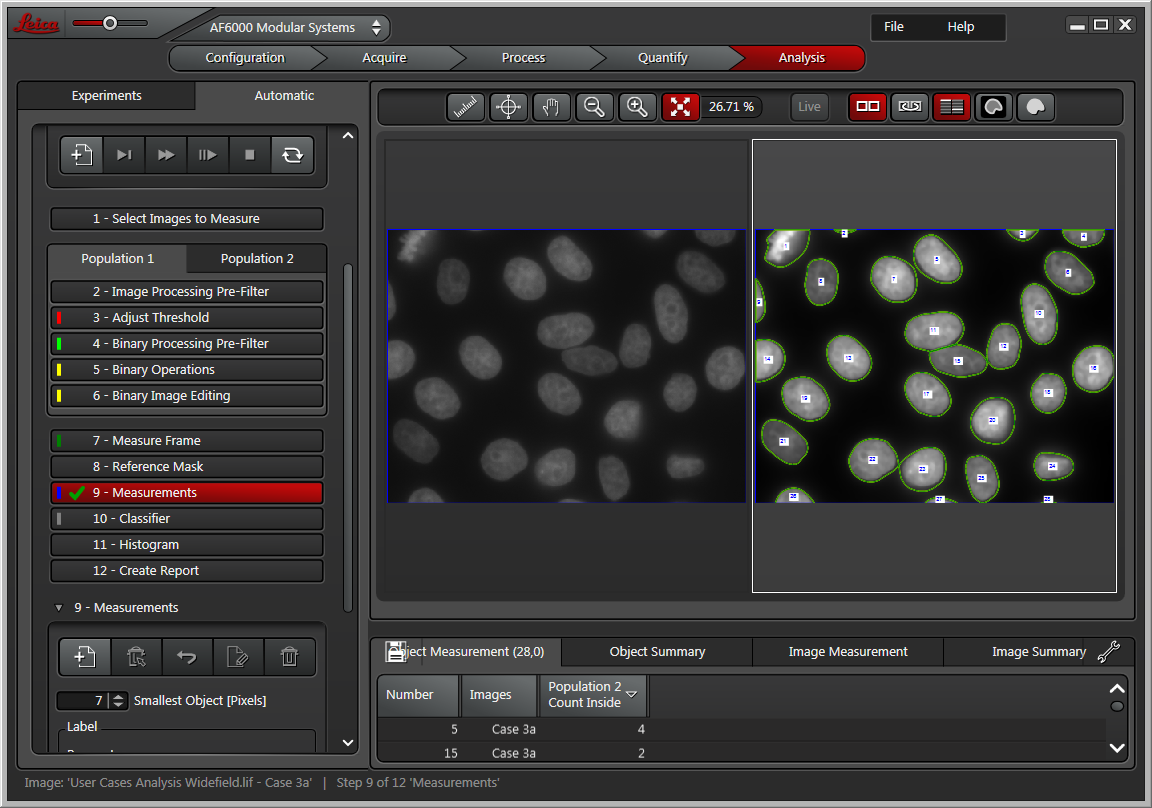

После сегментации LAS AF рассчитывает измерительные параметры объектов. В руководстве приведены задачи от простого подсчёта до площади, размеров и показателей формы. Результаты выводятся в таблицах, а фильтры измерений позволяют отбирать объекты по численным критериям. Для корректной морфометрии критична калибровка: величины в микрометрах имеют смысл только при верном масштабе изображения.

Фильтры измерений полезны для исключения очевидного мусора, например объектов меньше физически возможного размера. Но критерий следует задавать до просмотра итоговой группы, иначе легко непреднамеренно подогнать выборку. Практичный подход — определить диапазоны на контрольном наборе, сохранить конфигурацию анализа и применить её одинаково ко всем сравниваемым изображениям.

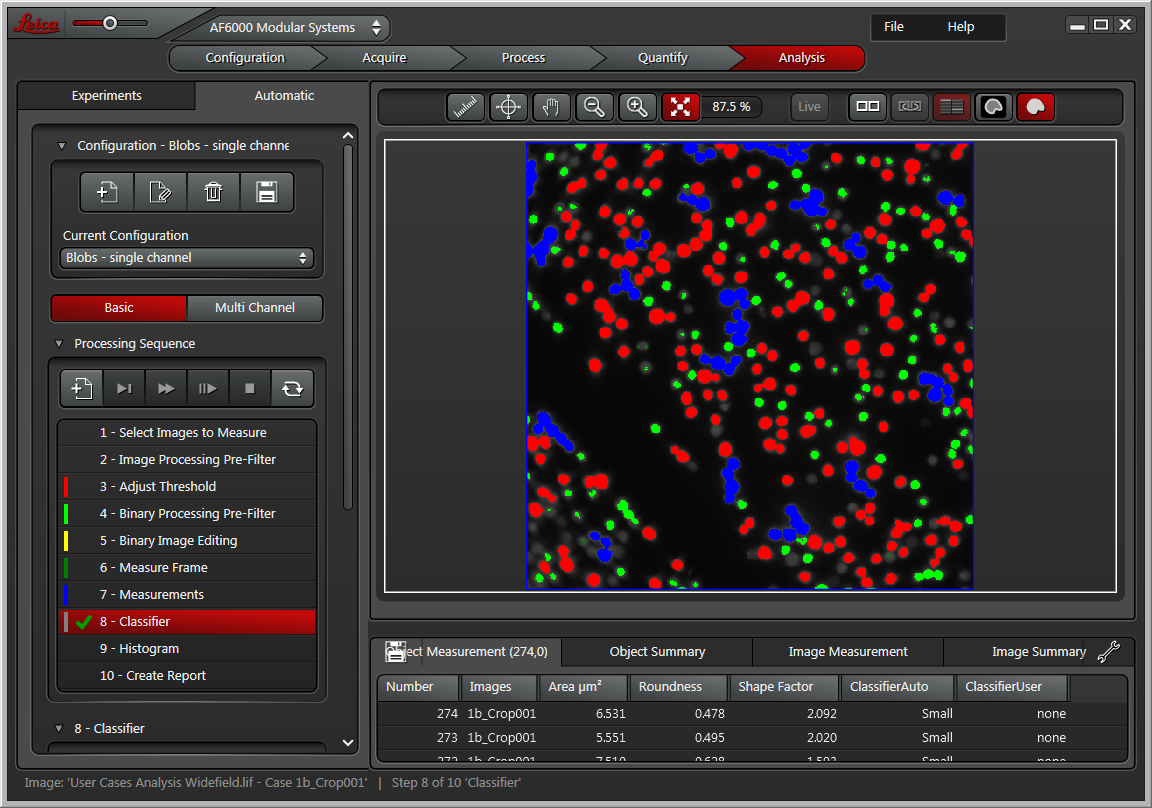

Classifier

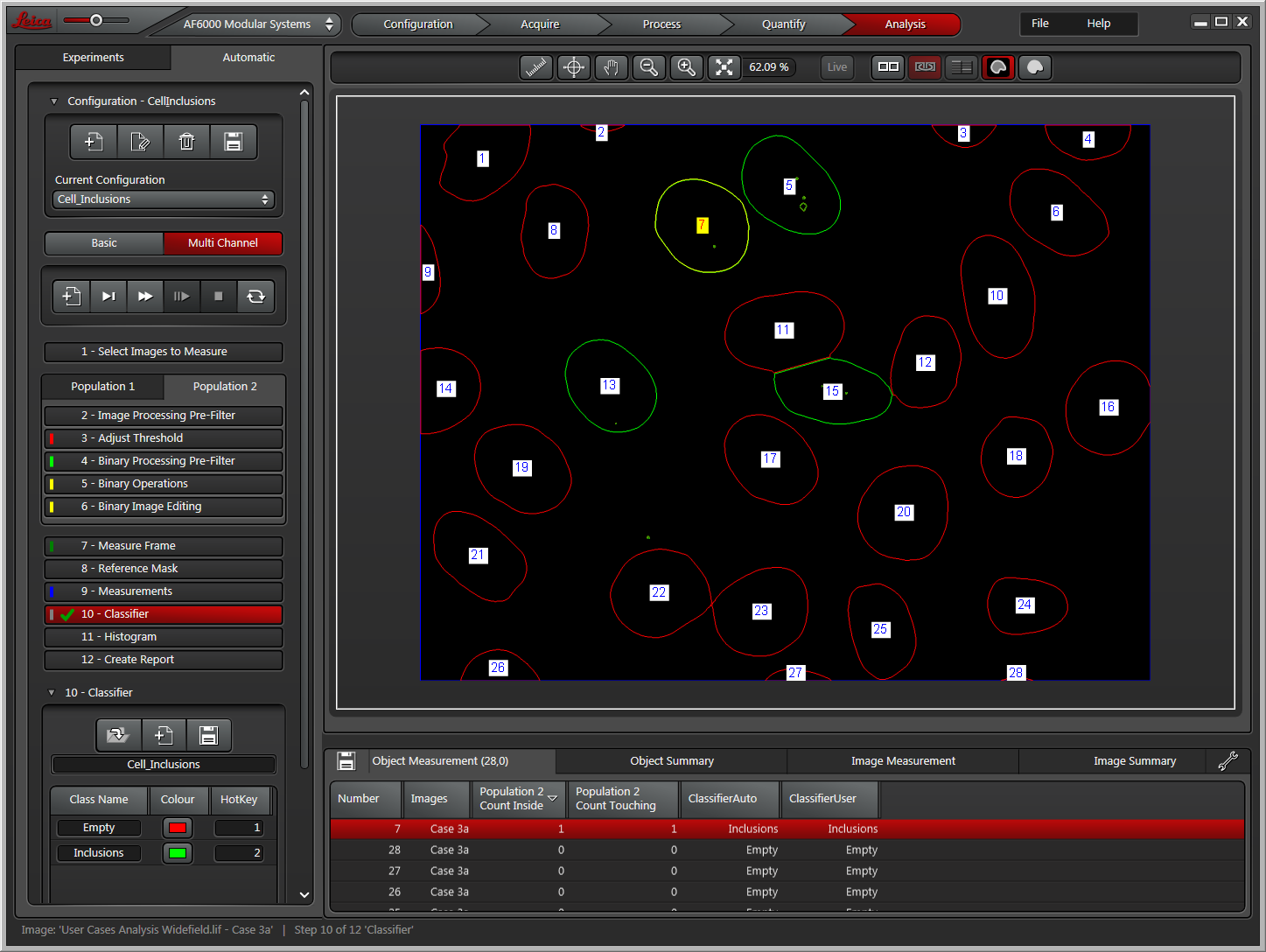

Classifier расширяет 2D Analysis, когда одного порога по площади или интенсивности недостаточно. Объекты можно группировать по нескольким измерительным признакам и обучающим примерам. В руководстве описаны ручная классификация и обучение, автоматическая классификация и последующее редактирование результатов. Это подходит для наборов, где классы различаются комбинацией признаков, а не одним числом.

Классификатор не должен оцениваться только на кадрах, которыми его обучали. Нужно проверить его на других изображениях с теми же условиями acquisition, включая пограничные случаи. Если ошибки систематически возникают в тусклых областях или при другом фоне, проблема может быть в сегментации до классификации. Тогда изменение модели классов не исправит неверно выделенные объекты.

Histogram и пакетная обработка

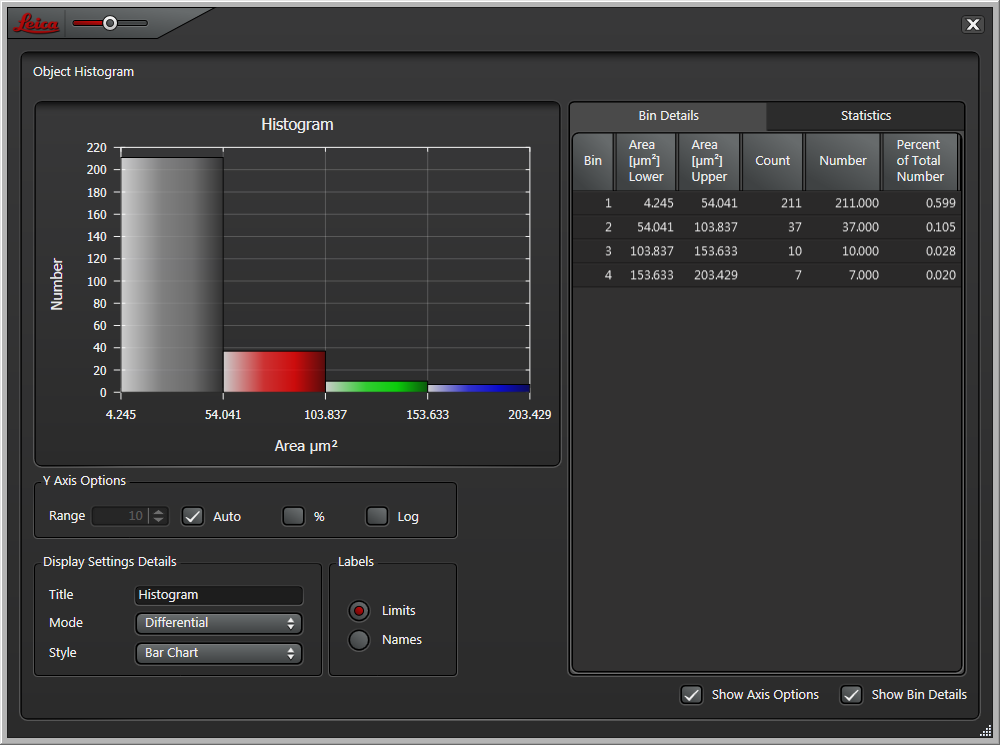

Histogram в 2D Analysis показывает распределение измеренного параметра и может использоваться для оценки размеров, формы или других числовых признаков объектов. В отличие от гистограммы пиксельной интенсивности, здесь каждая запись связана с измеренным объектом. Диапазон оси и число интервалов нужно выбирать так, чтобы форма распределения не создавалась искусственно слишком грубым или слишком мелким разбиением.

Batch Process применяет настроенную Processing Sequence к группе изображений. Перед запуском большого пакета разумно проверить несколько кадров из начала, середины и конца серии. Если illumination постепенно менялось или образец имеет разные типы фона, один фиксированный порог может работать неравномерно. Пакетная обработка экономит время только тогда, когда входные данные действительно достаточно однородны.

Результаты анализа можно экспортировать для дальнейшей статистики. Руководство 2D Analysis предусматривает экспорт данных в Excel. При переносе важно сохранять связь между строками измерений и исходными изображениями, особенно если анализ выполнялся пакетно. Имена экспериментов и объектов должны позволять однозначно восстановить происхождение каждой таблицы.

Quantify: профили, области и измерения

Quantify предназначен для измерений в регионах интереса и отображения результатов как графиков и статистики. Учебные материалы LAS AF перечисляют Profiles, Areas и измерения в реальном времени. В интерфейсе раздела встречаются Graphs и Statistics. Такой инструмент подходит для интенсивностных профилей, сравнения областей и простых количественных задач без полноценной объектной сегментации.

У Quantify есть принципиальное ограничение: в учебной документации отдельно отмечено отсутствие автоматического детектирования объектов. Это означает, что для задач найти все ядра, измерить каждое и классифицировать нужно использовать 2D Analysis или другой специализированный инструмент. Quantify лучше рассматривать как средство работы с заданными областями и профилями, а не как универсальный детектор.

При сравнении интенсивности ROI необходимо одинаково определять фон и площадь. Большая область с неоднородным фоном может давать среднее значение, которое скрывает локальные изменения. Полезно хранить схему ROI вместе с данными и проверять, не смещается ли объект между временными точками. Для подвижных объектов фиксированная ROI может измерять всё меньше нужной структуры и всё больше фона.

Колокализация

Модуль колокализации предназначен для оценки пространственного совпадения сигналов нескольких каналов. В техническом описании LAS AF упоминаются гистограмма и измерения областей. Прежде чем интерпретировать совпадение как биологическое взаимодействие, нужно исключить перекрёстный сигнал между каналами и убедиться, что изображения зарегистрированы без смещения. Иначе программная метрика будет точно считать артефакт оптики.

Пороговые значения каналов должны быть обоснованы. Фоновые пиксели, попавшие в расчёт, могут искусственно повысить кажущееся совпадение, а слишком высокий порог исключит слабые реальные структуры. Желательно проверять scatter/histogram-представление вместе с overlay и контрольными образцами. Колокализация — количественная задача, поэтому красивое жёлтое наложение само по себе не является достаточным результатом.

Деконволюция

Деконволюция в LAS AF применяется к широкопольным и конфокальным данным при наличии соответствующей функции. Она использует модель размытия для перераспределения внефокусного сигнала и может повысить контраст структур в Z-стеках. Учебный материал Leica для типового запуска рекомендует blind-режим с небольшим числом итераций как отправную точку, но оптимальные параметры зависят от данных.

Деконволюция не исправляет насыщение, грубый шаг Z или движение образца. Если исходный стек недодискретизирован или яркие пиксели обрезаны, алгоритм не способен восстановить утраченную информацию. До обработки проверяют калибровку, размер вокселя, качество фокуса и отсутствие сильного дрейфа. Результат сравнивают с исходным стеком, а для количественной работы сохраняют параметры обработки.

На слабых данных чрезмерное число итераций может усиливать шум и создавать резкие структуры, которых трудно отличить от реального сигнала. Поэтому визуально более чёткое изображение не всегда лучше. Для измерений предпочтительна консервативная обработка, проверенная на контрольных объектах или известных структурах.

3D Viewer: объёмная визуализация

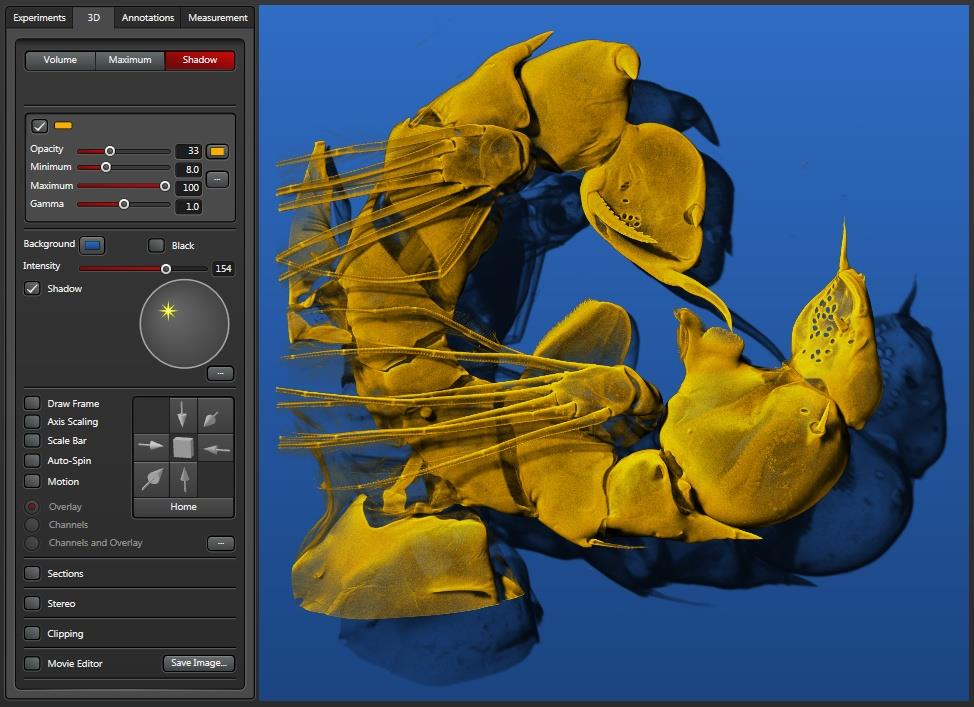

3D Viewer загружает стек и строит объёмное представление. Руководство описывает режимы Volume, Maximum, Depth Coding и Shadow. Volume формирует ощущение глубины за счёт прозрачного наложения плоскостей; Maximum использует максимальные значения; Depth Coding кодирует положение по Z цветом; Shadow добавляет вычисляемую тень. Выбор режима меняет способ визуализации, но не заменяет исходный стек.

В Volume настраиваются цвета каналов, диапазон интенсивности и прозрачность. При расширенной лицензии доступны поверхности и смешанный режим, где объём и surface-представление используются вместе. Surface строится по порогу интенсивности, поэтому положение поверхности зависит от выбранного threshold. Если порог выбран неверно, объём может выглядеть эффектно, но размеры поверхности будут систематически смещены.

Для многоканального стека можно показывать проекции каждого канала отдельно и overlay. Это помогает определить, какая структура формирует конкретный элемент объёма. Ортогональные sections выводят несколько взаимно перпендикулярных сечений и 3D-проекцию, а линии сечения можно перемещать. Такой режим особенно полезен для проверки контактов и взаимного положения объектов, которые неоднозначно выглядят во фронтальной проекции.

Clip planes

3D Clip Planes открывают внутренние области объёма. Руководство предусматривает до трёх плоскостей отсечения и управление видимостью сегментов. Это позволяет убрать переднюю часть объекта, не удаляя данные из стека, и исследовать внутреннюю структуру. При подготовке иллюстрации важно сохранять понятную ориентацию: после нескольких поворотов и отсечений зритель легко теряет представление, откуда сделан разрез.

Stereo, проекции и экспорт

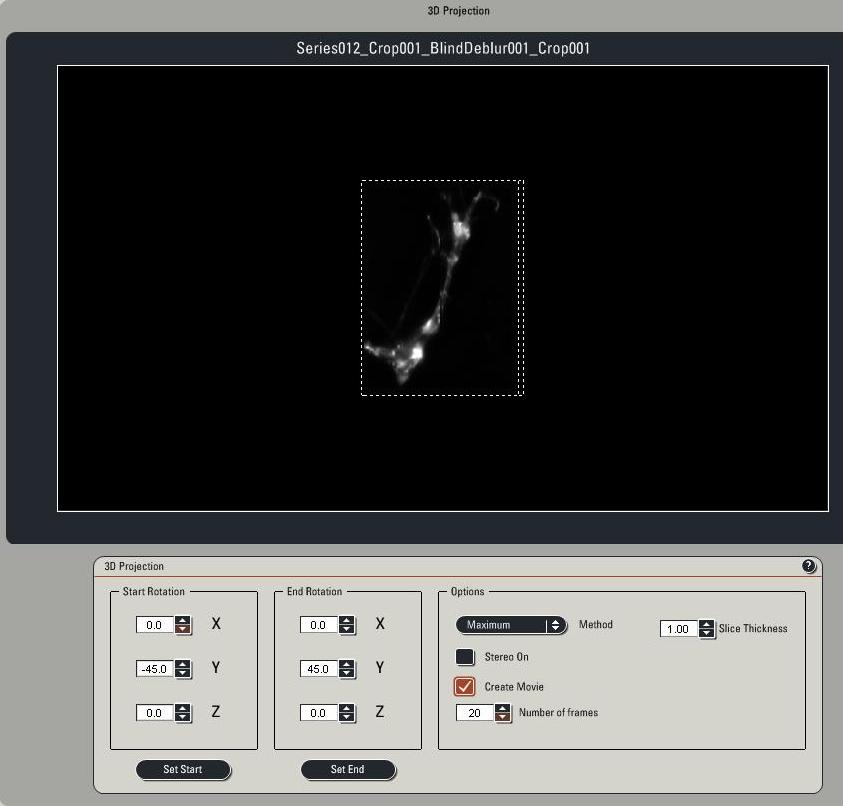

3D Viewer поддерживает стереоскопические представления и несколько режимов вывода, включая side-by-side и варианты для совместимого оборудования. Сила стереоэффекта регулируется отдельно. Для обычной публикации стерео чаще заменяют серией ракурсов или видео, потому что корректное восприятие зависит от экрана и способа просмотра.

Готовую проекцию можно добавить как новое изображение в эксперимент или экспортировать. Для производных кадров полезно выбирать достаточный размер render window и сохранять масштаб. Проекция является результатом визуализации, поэтому она должна храниться рядом с исходным стеком, а не вместо него.

3D Movie Editor и измерения

3D Movie Editor создаёт последовательность ракурсов и сохраняет анимацию. Для временных серий доступны дополнительные возможности, позволяющие сочетать изменение времени с движением камеры. Хорошая анимация не требует чрезмерного вращения: обычно достаточно нескольких ключевых ракурсов, которые показывают пространственное отношение объектов и не скрывают важные детали.

Расширенный 3D-инструментарий включает интерактивные и автоматические измерения расстояния, угла, поверхности и объёма. Корректность зависит от калибровки XYZ и от того, насколько обоснованно выделена поверхность. Если осевой шаг слишком крупный относительно XY, объект может выглядеть ступенчатым или вытянутым; это свойство исходной дискретизации, а не ошибка измерительной линейки.

FRET AB: мастер акцепторного фотобличинга

FRET AB в LAS AF организован как пошаговый мастер. В официальной инструкции Leica последовательность состоит из Overview, Setup, Bleach и Evaluation. На этапе Setup настраивается изображение до воздействия, на Bleach задаются условия фотобличинга выбранной ROI, а Evaluation вычисляет результат и формирует отчёт. Такая структура снижает риск пропустить обязательный шаг, но пользователь всё равно отвечает за корректный выбор донорного и акцепторного каналов.

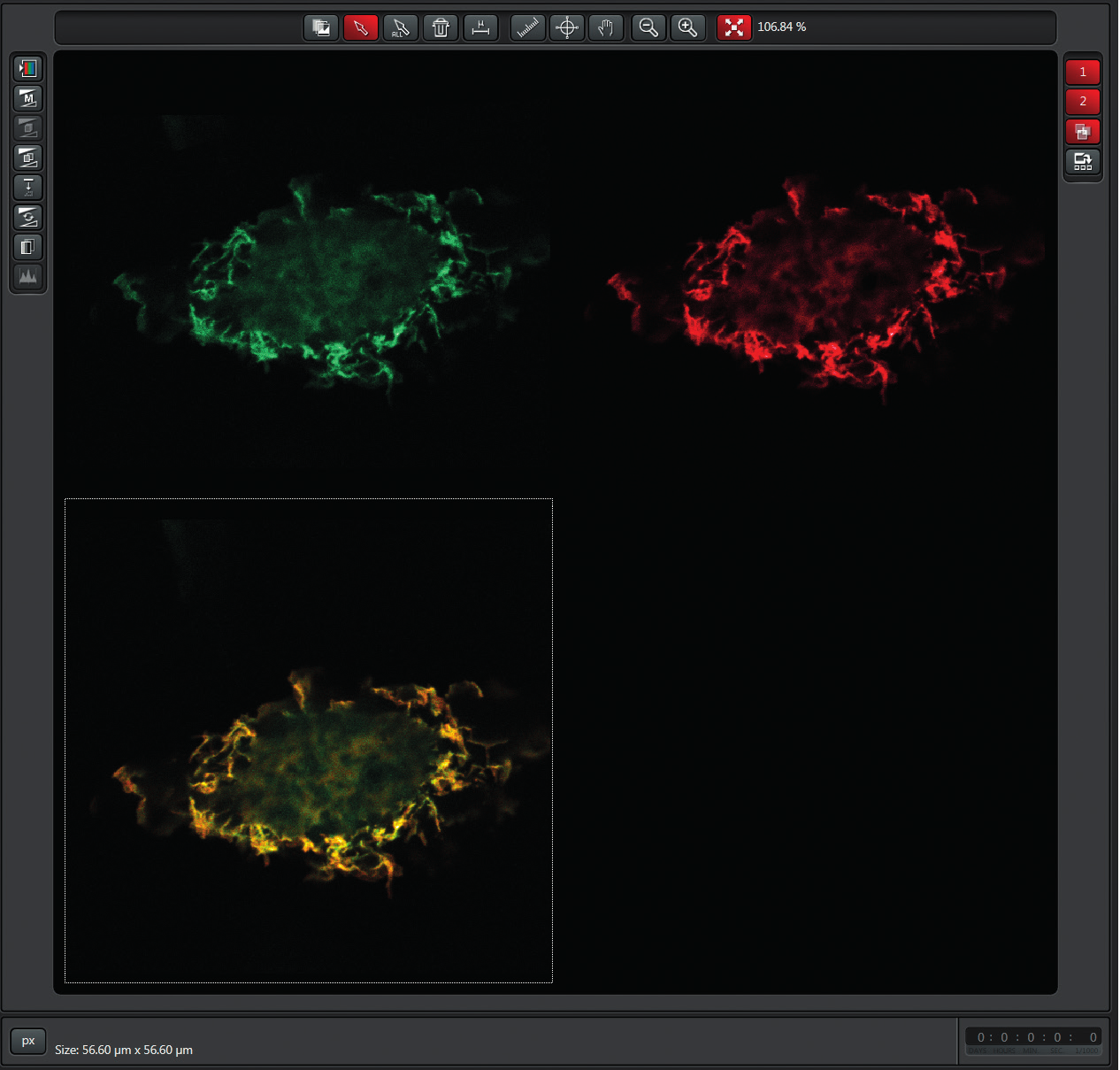

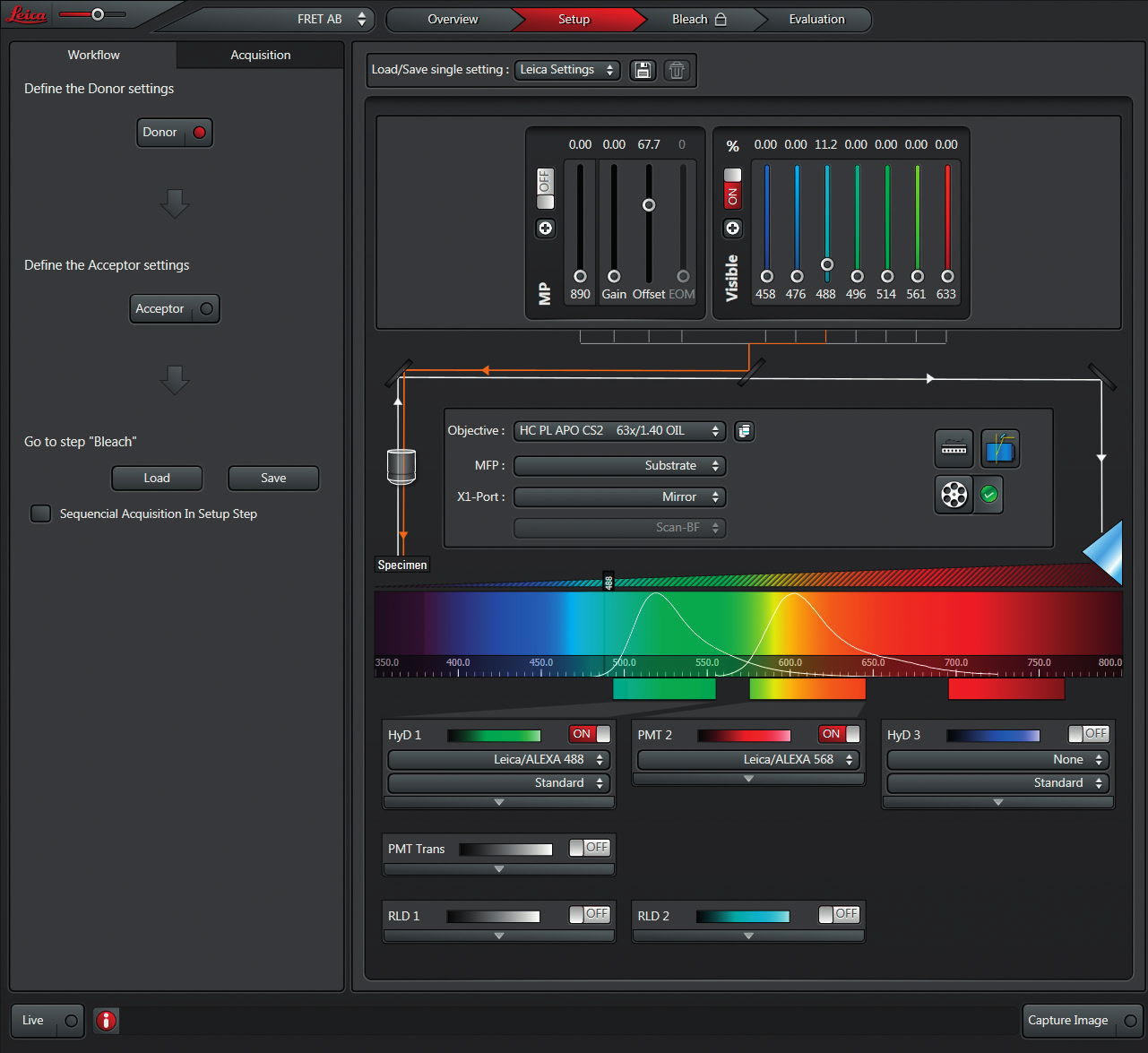

В Setup проверяют сигнал донора и акцептора, спектральные окна, усиление и число усреднений. При совместной регистрации мастер предлагает последовательное получение каналов, что уменьшает их взаимное влияние. Изображения в Viewer позволяют убедиться, что оба сигнала присутствуют в области будущего анализа, а выбранные параметры не приводят к насыщению.

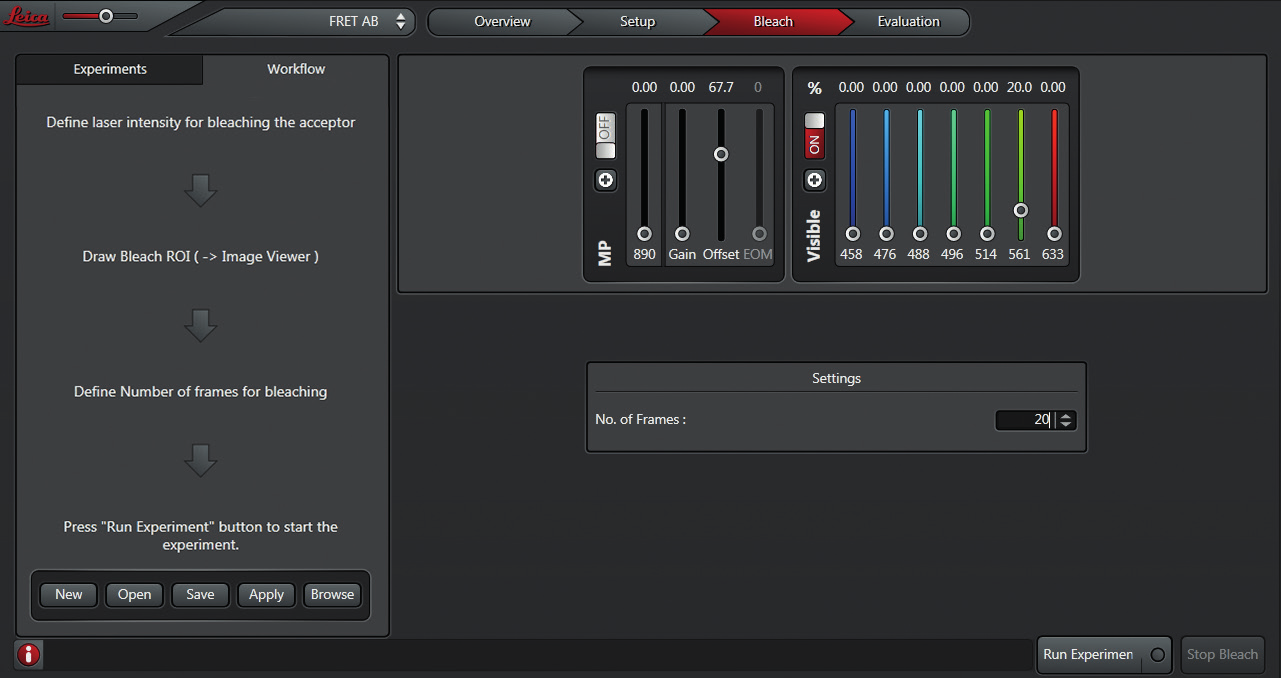

На этапе Bleach пользователь рисует ROI вокруг области, где требуется обесцветить акцептор, и задаёт условия воздействия. Слишком большая доза может повредить образец или изменить донорный сигнал не только через FRET, а слишком слабая — не даст достаточного изменения. Поэтому мастер автоматизирует последовательность, но контроль до и после воздействия остаётся обязательным.

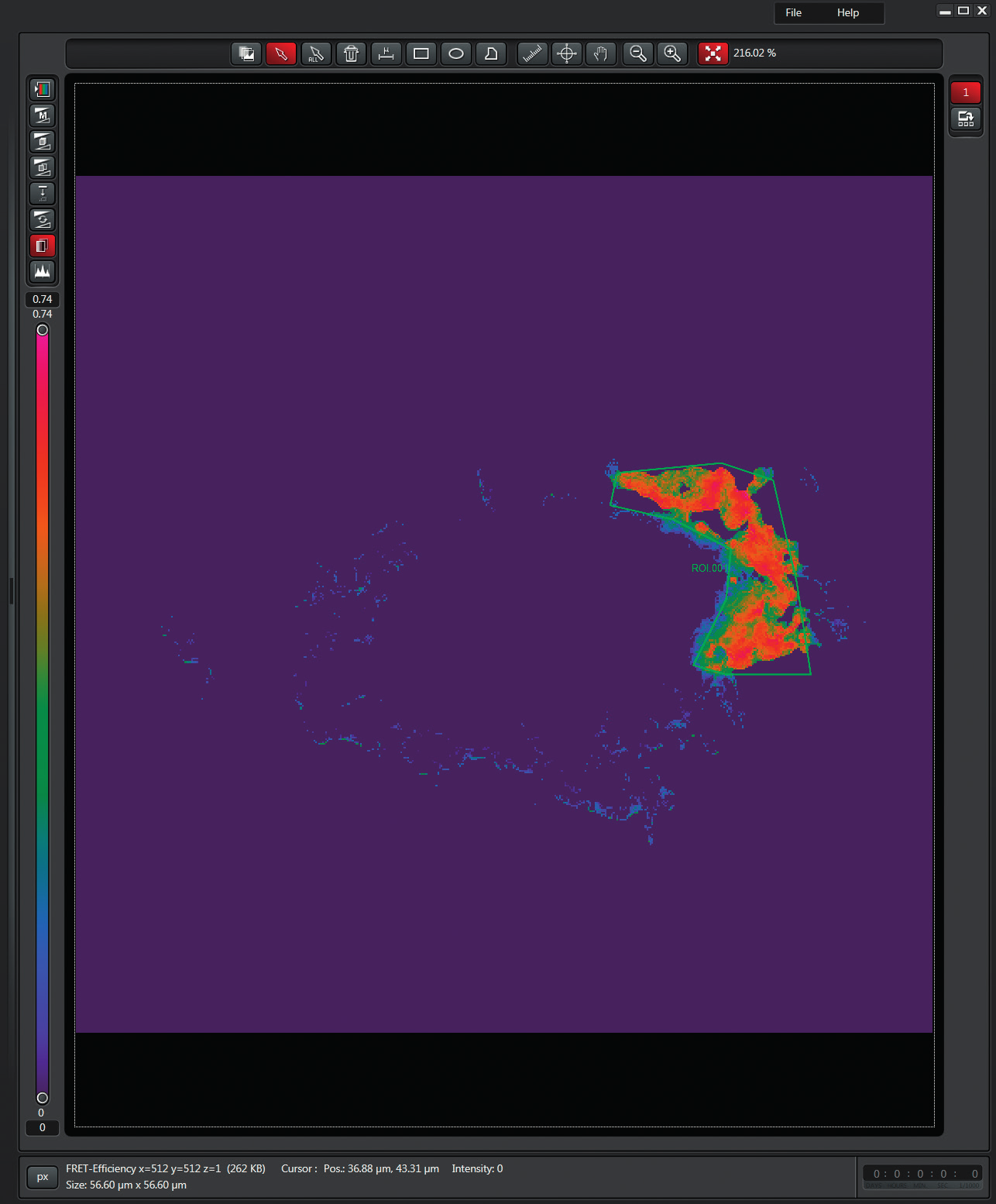

После воздействия Evaluation показывает карту эффективности и среднее значение в выбеленной области. В инструкции эффективность связывается с изменением интенсивности донора до и после обесцвечивания акцептора. Для интерпретации нужны контрольные образцы и стабильная регистрация: фотобличинг донора, движение объекта или изменение фокуса способны имитировать изменение сигнала.

Изображения и ROI сохраняются вместе с результатом, а мастер может формировать отчёт. При дальнейшей статистике важно переносить не только итоговый процент, но и параметры acquisition, размер ROI и правила исключения неудачных измерений. Это позволяет отличить биологическую вариабельность от изменений настройки лазера или детектора.

FRET SE и другие специализированные приложения

В меню LAS AF присутствует FRET SE для sensitized emission. В отличие от FRET AB, этот подход не строится вокруг фотобличинга акцептора и требует корректного учёта спектрального перекрытия и контрольных образцов. Если исследование использует FRET, следует выбирать метод под свойства образца и ограничения эксперимента, а не считать два мастера взаимозаменяемыми.

В технических материалах Leica для LAS AF также перечислены мастера FRAP, FRAP XT и FLIP. Они автоматизируют протоколы, где выбранная область подвергается контролируемому воздействию, а затем отслеживается восстановление или перераспределение флуоресценции. Ключевые параметры таких опытов — геометрия ROI, базовая серия до воздействия, длительность воздействия и частота последующего наблюдения.

FRAP чувствителен к временной дискретизации. Если первые точки после воздействия записываются слишком редко, быстрая часть восстановления теряется. С другой стороны, чрезмерно частая регистрация сама вызывает дополнительное фотообесцвечивание. LAS AF даёт инструменты для построения временного протокола, но выбор интервалов должен исходить из ожидаемой кинетики исследуемой системы.

Live Data Mode и сложные последовательности

Live Data Mode используется для более сложной автоматизации. Учебные материалы описывают Jobs и Macros, а также циклы, паузы и триггеры. Смысл режима — связать отдельные действия acquisition в воспроизводимую последовательность. Это полезно, когда эксперимент должен чередовать позиции, режимы записи или ожидание внешнего события.

Чем сложнее автоматизация, тем важнее тестовый прогон. Сначала выполняют один короткий цикл с безопасными параметрами и проверяют порядок действий, перемещение столика, переключение каналов и сохранение результата. Затем увеличивают число циклов. Ошибка в макросе, которая занимает секунды в тесте, может испортить часы автоматического эксперимента.

Внешний trigger применим в конфигурациях, где нужно синхронизировать запись с другим оборудованием. В этом случае проверяют не только программный выбор триггера, но и электрическую логику, задержку и направление сигнала. LAS AF управляет последовательностью, однако временная точность системы определяется всей цепью устройств.

Стабильность условий и воспроизводимость

Для количественной флуоресценции главный источник ошибки часто находится не в математике, а в различиях между acquisition-сессиями. Смена мощности лазера, gain, экспозиции, объектива, биннинга, zoom или пинхола меняет численные значения. Поэтому проверенные настройки сохраняют и применяют повторно, а затем контролируют на стандартном образце или контрольной группе перед основной серией.

Apply settings из Properties помогает восстановить параметры удачного набора, но не гарантирует идентичный физический сигнал: состояние лампы или лазера, загрязнение оптики, температура и свойства образца могут измениться. Для длительных проектов полезно иметь контрольный образец и фиксированную процедуру настройки, а не полагаться только на сохранённый preset.

При сравнении групп следует заранее определить, какие параметры разрешено менять. Например, фокус и положение поля неизбежно меняются, а gain и мощность возбуждения для количественного сравнения обычно фиксируют. Если слабый образец требует другого gain, это уже другой режим измерения, и его нельзя безоговорочно сравнивать по абсолютным интенсивностям с исходной серией.

Как избежать слишком больших экспериментов

Объём данных растёт произведением размеров X и Y, числа Z-плоскостей, каналов, временных точек и позиций. Небольшое увеличение каждого параметра может многократно увеличить итоговый LIF. Перед запуском полезно оценить один цикл и умножить его на число точек, а затем оставить запас для временных файлов и экспорта. Ограничение объёма — это не только вопрос диска: большие серии дольше открываются, копируются и обрабатываются.

Если эксперимент получается чрезмерным, сокращать параметры стоит по научной значимости. Для медленного процесса можно увеличить временной интервал; для тонкого образца уменьшить диапазон Z; для навигационного канала снизить разрешение или частоту; для обзорной мозаики отказаться от лишнего усреднения. Простое уменьшение всех настроек одинаково редко оптимально.

Разделение на несколько LIF может упростить резервное копирование и восстановление после сбоя. Важно только сохранить понятную схему имён и не потерять связь между частями серии. Если эксперимент логически непрерывен, дополнительно фиксируют время начала каждой части и параметры, чтобы объединение или сравнение позже не требовало догадок.

Типичные проблемы при съёмке и их причины

В Viewer нет сигнала

Если Live показывает чёрное поле, сначала проверяют физическое наличие образца и фокус, затем активность нужной лазерной линии или источника света, выбранный канал, состояние детектора и спектральное окно. В конфокальной системе полезно убедиться, что AOTF не установлен в ноль и PMT активен. Увеличивать gain до максимума до этой проверки не стоит: это может скрыть ошибку конфигурации шумом.

После смены сохранённого набора настроек иногда остаётся канал, рассчитанный на другой краситель. Внешне интерфейс выглядит настроенным, но окно детектора не совпадает с эмиссией текущей метки. Открытие Beam Path и проверка полного пути от лазера до PMT обычно быстрее случайного изменения всех регуляторов.

Сигнал насыщается

Насыщенные пиксели теряют различия по интенсивности. Сначала уменьшают gain или мощность возбуждения и снова проверяют самые яркие области. Если одновременно нужно видеть очень слабые структуры, можно рассмотреть отдельный канал или отдельную экспозицию, но нельзя объединять численные значения двух режимов как будто они получены при одинаковом усилении. Для морфологии иногда допустим широкий визуальный диапазон, для количественной работы насыщение нужно исключить.

Сильный crosstalk между каналами

Перекрёстный сигнал проверяют на однократно меченных контролях. Затем сужают окна детектирования, корректируют возбуждение и при необходимости включают Sequential. Если спектры принципиально сильно перекрываются, используют spectral unmixing или Dye Separation при наличии корректных эталонных данных. Попытка убрать crosstalk только изменением цвета LUT не имеет физического смысла.

Z-стек выглядит растянутым или ступенчатым

Проверяют калибровку по Z, размер шага и соотношение XY/Z. Слишком крупный шаг создаёт редкие срезы, особенно заметные в 3D Viewer. Слишком широкий пинхол снижает оптическое секционирование. Если проблема связана с исходной дискретизацией, последующее сглаживание может улучшить вид, но не восстановит реально не зарегистрированные плоскости.

Временная серия идёт медленнее ожидаемого

Фактическая длительность цикла складывается из всех каналов, Z-плоскостей, усреднений, перемещений столика и времени записи. Если заданный интервал короче цикла, программа не может создать недостающее время. Ускорение начинают с самых дорогих операций: сокращают Z, число каналов, усреднение или размер кадра, а не только уменьшают цифру Interval.

Позиции столика смещаются

Сначала проверяют аппаратную конфигурацию, инициализацию и механическую повторяемость. Затем проходят сохранённые позиции вручную до старта. Если смещение связано с дрейфом образца, повторная калибровка координат не исправит биологическое или температурное движение. Для длительных серий полезно оценивать стабильность системы в условиях реальной температуры и среды.

2D Analysis находит слишком много объектов

Причины обычно находятся в pre-filter, пороге или размере артефактов. Нужно включить Comparison View, сравнить маску с исходником и определить, какие ложные объекты появляются. Затем корректируют подготовку изображения или фильтр измерений. Просто увеличивать минимальную площадь до исчезновения мусора опасно: одновременно можно удалить реальные мелкие структуры.

2D Analysis пропускает слабые объекты

Проверяют, не удаляет ли их предварительный фильтр и не слишком ли высок threshold. Если слабые объекты появляются только в части поля из-за неравномерного освещения, единый порог может быть принципиально неподходящим. В таком случае лучше сначала исправить фон или acquisition, а затем заново валидировать последовательность. Ручное снижение порога для каждого кадра разрушает пакетную сопоставимость.

3D Viewer недоступен

3D Viewer требует соответствующей лицензии. Если кнопка отсутствует или функции измерения недоступны, проверяют лицензированный набор, а не переустанавливают изображение или меняют LIF. Руководство различает базовые и расширенные 3D-возможности, поэтому наличие объёмного просмотра не означает автоматического наличия surface-режима, clip-функций или полного набора измерений.

Сторонняя программа неверно читает LIF

Сначала открывают LIF в LAS AF и проверяют, что каналы, Z, T и калибровка корректны в исходной среде. Затем сравнивают версии импортёра микроскопных форматов. Если сторонней программе нужны только пиксели, можно экспортировать TIFF, но для сложной серии это создаст множество файлов и ослабит связь метаданных. Поэтому исходный LIF сохраняют как контрольный контейнер.

Практические рабочие сценарии

Двухканальный конфокальный Z-стек

1. Открыть подходящую аппаратную конфигурацию, выбрать объектив и найти область образца в Live.
2. В Setup активировать нужные лазерные линии, определить два окна детектирования и поочерёдно проверить каналы.
3. Настроить PMT gain, offset и пинхол, исключив насыщение; при заметном перекрёстном сигнале включить Sequential.
4. В Acquisition выбрать размер кадра, скорость, zoom и разумное усреднение.
5. Включить Z, определить верхнюю и нижнюю границы и выбрать системно оптимизированный или обоснованный ручной шаг.
6. Сделать короткий тестовый стек, проверить XZ/YZ и только после этого запустить основную запись.
7. Сохранить эксперимент в LIF и записать проверенный набор настроек для следующих образцов.

Этот порядок минимизирует число возвратов: сначала проверяется физический сигнал и разделение каналов, затем геометрия, потом многомерная серия. Если начинать с Z-диапазона до настройки детекторов, после изменения gain или sequential придётся повторно оценивать время и световую нагрузку.

Длительный time-lapse в нескольких позициях

1. Сформировать минимальный набор каналов и определить допустимое время одного кадра.
2. Сохранить позиции столика и вручную пройти их все, проверяя поле и фокус.
3. При необходимости задать Z-диапазон для каждой позиции или общий диапазон, если геометрия образца позволяет.
4. Включить T, задать число циклов или длительность и интервал, превышающий фактическое время полного обхода.
5. Запустить один тестовый цикл, убедиться, что данные попадают в Experiments в ожидаемом порядке.
6. После теста запустить серию и контролировать первые циклы на дрейф, фотообесцвечивание и ошибки сохранения.

Для такого сценария главное ограничение — произведение числа позиций, каналов и Z-плоскостей. Если один цикл слишком длинный, увеличение мощности лазера не решает проблему длительности и ухудшает состояние образца. Лучше уменьшить объём собираемых данных до того, который действительно нужен для ответа на экспериментальный вопрос.

Пакетный подсчёт объектов в 2D Analysis

1. Отобрать репрезентативные изображения с типичным и сложным фоном.
2. Настроить Image Processing Pre-Filter и Threshold на нескольких кадрах.
3. Проверить бинарную маску в Comparison View и определить допустимые операции очистки.
4. Выбрать измерения и, если нужно, фильтры объектов по заранее заданным физическим критериям.
5. При сложных классах обучить Classifier и проверить его на изображениях, не использованных при обучении.
6. Сохранить конфигурацию Processing Sequence и применить её к небольшой тестовой группе.
7. Только после визуальной проверки запустить Batch Process на полном наборе и экспортировать таблицу результатов.

Ключевой принцип — валидировать не итоговое число, а промежуточную маску. Если алгоритм постоянно ошибается на определённом типе изображения, число объектов может выглядеть правдоподобно случайно. Проверка контуров и классов на разных полях показывает, действительно ли обработка соответствует биологическому объекту.

Сравнение LAS AF с аналогами

Программа	Лучше подходит для	Главное ограничение
LAS AF	Съёмка и анализ на совместимых флуоресцентных и конфокальных системах Leica	Доступность функций зависит от аппаратуры и лицензий
Leica LAS X	Управление современными микроскопными системами Leica и многомерными экспериментами	Совместимость определяется конкретной моделью микроскопа
ZEISS ZEN	Съёмка и анализ на микроскопах и конфокальных системах ZEISS	Ориентирована прежде всего на экосистему ZEISS
Nikon NIS-Elements	Автоматизированная микроскопия, камеры Nikon и количественный анализ	Набор функций зависит от модулей и совместимого оборудования
Evident cellSens	Управление микроскопами Olympus/Evident, съёмка и измерения	Глубина автоматизации зависит от конфигурации системы
MetaMorph	Автоматизированная микроскопная съёмка и анализ с поддерживаемым оборудованием разных типов	Для управления каждым устройством требуется совместимая интеграция

Выбор между этими пакетами в первую очередь определяется микроскопом и задачей acquisition. Если рабочее место построено вокруг совместимой системы Leica и уже настроено под LAS AF, её преимущество — прямая связь параметров оптики, детекторов, столика и структуры эксперимента. Для нового оборудования разумнее выбирать программу, официально поддерживающую конкретную модель. Если нужна только последующая обработка готового LIF, можно использовать специализированные анализаторы, но они не заменят управление лазерами, сканером, камерой и моторизованной механикой.

Когда LAS AF удобнее обычного редактора изображений

Главное отличие микроскопной среды от общего редактора — сохранение размерностей и метаданных. Обычный фоторедактор хорошо работает с готовым плоским изображением, но не знает, что кадр является точкой T=17, уровнем Z=23 и вторым спектральным каналом конкретного эксперимента. LAS AF сохраняет эту структуру и позволяет управлять её получением, поэтому для микроскопии первичен не визуальный эффект, а корректность экспериментальной модели.

Если задача сводится к косметической правке иллюстрации, сложность LAS AF избыточна. Но для настройки пинхола, последовательного сканирования, спектральных окон, Z-стека или моторизованных позиций обычный редактор неприменим. Эти параметры существуют до появления итоговой картинки и определяют, какие данные вообще будут зарегистрированы.

Ограничения, которые нужно учитывать

Набор панелей зависит от типа микроскопа и лицензий. Поэтому инструкция для SP5, широкопольной камеры или 3D Analysis не должна восприниматься как обещание одинакового интерфейса на любой станции. Некоторые операции — 3D surface, расширенные измерения, 2D Analysis, деконволюция и специализированные мастера — требуют соответствующего функционального набора.

Программа тесно связана с аппаратурой Leica. Это преимущество при управлении совместимой системой, но ограничение при попытке использовать её как универсальную среду для произвольных камер и микроскопов. Даже внутри поддерживаемого оборудования важны контроллеры, порты и конфигурационные файлы. Перед переносом рабочей станции следует документировать не только данные, но и аппаратную схему.

Многомерные эксперименты требуют дисциплины хранения. Один неудачно спроектированный ZT-эксперимент способен создать огромный контейнер, который неудобно копировать и анализировать. LAS AF предоставляет инструменты для съёмки сложных серий, но не решает за пользователя, какие измерения действительно нужны. Хороший план обычно уменьшает число лишних кадров ещё до запуска.

Частые вопросы по LAS AF

Можно ли открыть LIF без микроскопа?

Да, готовые данные можно просматривать и анализировать без активной съёмки, если на рабочей станции доступны нужные функции чтения и анализа. Наличие Viewer не означает автоматического наличия управления оборудованием или лицензированных модулей полного анализа. Если нужно передать изображения в другую программу, можно дополнительно экспортировать TIFF или AVI, сохранив исходный LIF как основной контейнер эксперимента.

Почему интерфейс на двух станциях различается?

LAS AF формирует рабочие панели в зависимости от конфигурации микроскопа, источника изображения и лицензий. На конфокальной системе появятся лазерные линии, PMT и Beam Path, на камерной — параметры камеры и освещения, а 3D или 2D Analysis могут быть доступны только там, где установлена соответствующая лицензия. Поэтому сравнивать станции нужно по задаче и оборудованию, а не по количеству кнопок.

Какой формат сохранять для исходных данных?

Для исходного многомерного эксперимента наиболее информативен LIF, потому что он сохраняет структуру серий и метаданные. TIFF удобен для обмена отдельными каналами или кадрами, JPEG — для лёгких иллюстраций, AVI — для просмотра последовательности. Производные форматы следует хранить вместе с LIF, а не вместо него, если важна возможность повторного анализа.

Можно ли менять LUT перед измерением?

Изменение LUT обычно меняет отображение, а не исходные значения интенсивности. Поэтому оно полезно для визуальной проверки каналов. Но если пользователь экспортирует картинку как отображается, выбранная палитра и диапазон становятся частью производного изображения. Количественные измерения следует выполнять на исходном канале и документировать все операции, которые действительно изменяют пиксели.

Когда включать Sequential?

Sequential используют, когда одновременная многоканальная регистрация даёт перекрёстный сигнал или когда протокол явно требует последовательного возбуждения и детектирования. Сначала проверяют одноканальные контроли и спектральные окна. Последовательный режим увеличивает время полного кадра, поэтому для быстрых time-lapse нужно оценить, сохраняется ли нужное временное разрешение.

Что важнее для Z-стека: число плоскостей или шаг?

Шаг должен соответствовать оптическому секционированию и требуемой дискретизации, а число плоскостей получается из выбранного диапазона. Большое количество срезов само по себе не гарантирует качество: если диапазон содержит пустое пространство, данные лишь разрастаются. Начинают с верхней и нижней границы объекта и выбирают системно оптимизированный или физически обоснованный шаг.

Почему после автоконтраста два образца выглядят одинаково яркими?

Автоконтраст независимо растягивает диапазон каждого изображения. Слабый и сильный сигнал могут занять одинаковый диапазон экрана, хотя исходные значения различаются. Для визуального сравнения нужно применять одинаковые пределы отображения, а для количественного — сравнивать исходные значения при одинаковых параметрах acquisition.

Подходит ли 2D Analysis для трёхмерного подсчёта?

2D Analysis ориентирован на обработку и измерение двухмерных представлений и отдельных изображений. Он может работать с сериями и Z-стеками как входными наборами, но полноценные объёмные поверхности и 3D-измерения относятся к 3D-инструментарию. Если объект пересекает несколько Z-плоскостей, простой подсчёт на каждом срезе может посчитать его несколько раз.

Как проверить корректность FRET AB?

Нужно контролировать донорный и акцепторный сигналы до воздействия, отсутствие насыщения, точность ROI и стабильность изображения. После фотобличинга оценивают не только карту эффективности, но и исходные интенсивности, движение и изменение фокуса. Контрольные образцы помогают отделить FRET-эффект от обычного фотообесцвечивания и спектрального перекрытия.

Почему 3D-модель выглядит лучше после сильного threshold?

Высокий порог удаляет слабые воксели и визуально очищает поверхность, но одновременно уменьшает объект и может убрать реальные тонкие структуры. В Surface Mode threshold участвует непосредственно в построении поверхности. Поэтому параметр выбирают по задаче и проверяют на исходных срезах, а не только по эстетике объёмного вида.

Проверка параметров перед серийной съёмкой

Для каждого канала стоит отдельно проверить нижнюю и верхнюю границы динамического диапазона. Слабый канал не следует спасать только резким увеличением gain: сначала полезно убедиться, что эмиссионное окно соответствует метке и что большая часть света не теряется из-за слишком узкого диапазона или неверного положения оптических элементов. Для яркого канала, наоборот, главный риск — насыщение, которое делает интенсивностные измерения нечувствительными к реальным различиям выше предела детектора.

Если эксперимент будет повторяться на нескольких образцах, параметры фиксируют после тестовой съёмки, а не во время основной серии. Это касается не только лазера и gain, но и zoom, scan format, пинхола, усреднения и последовательности каналов. Любое изменение после начала сравнимой серии должно быть осмысленным и записанным, иначе позднее невозможно будет понять, связано ли отличие с биологией или с acquisition.

Контекстная справка и чтение интерфейса

LAS AF использует контекстную логику: набор доступных параметров меняется вместе с активной вкладкой, типом данных и конфигурацией оборудования. Поэтому команда, отсутствующая в одном рабочем состоянии, может появиться после выбора соответствующего эксперимента, режима Acquire или лицензированного анализа. Встроенная справка ориентирована на текущий контекст и помогает уточнить назначение элемента без просмотра всей документации подряд.

При чтении интерфейса полезно отделять три уровня: управление оборудованием, параметры acquisition и операции над уже записанными данными. Beam Path и аппаратная конфигурация меняют физический тракт сигнала; Acquisition определяет, как этот сигнал дискретизируется по XY, Z и T; Process и Analysis работают с сохранёнными пикселями. Смешение этих уровней приводит к типичной ошибке, когда недостаток исходной съёмки пытаются компенсировать обработкой.

Состояние панели Viewer также не следует принимать за состояние данных. Масштаб, LUT, гамма, выбранный канал, overlay и диапазон отображения могут заметно менять картинку на экране. Перед экспортом нужно понимать, экспортируется ли исходный канал или именно отображаемое представление с цветами, аннотациями и шкалой. Для повторного анализа лучше сохранять чистые исходные данные, а оформленные изображения делать производными.

Как планировать многомерный эксперимент XYZT

Эксперимент XYZT стоит проектировать как произведение независимых размерностей. Сначала определяется необходимое поле XY и размер пикселя, затем минимальный достаточный диапазон Z и шаг, после этого число каналов, а уже затем временной интервал и общая длительность. Если порядок обратный, легко задать желаемый интервал, который физически невозможно выдержать после добавления двадцати Z-плоскостей и нескольких каналов.

Для каждого измерения есть своя цена. Увеличение X/Y повышает объём одного кадра; дополнительная Z-плоскость добавляет полный набор каналов; новый канал добавляет возбуждение и регистрацию на каждой пространственной точке; дополнительная позиция столика повторяет весь цикл; усреднение повторяет сканирование. Поэтому даже небольшое сокращение наиболее дорогой размерности может дать большой выигрыш по времени и объёму данных.

Если часть каналов нужна только для ориентации, их необязательно записывать с той же частотой, что и основной динамический сигнал, если используемый протокол и режим автоматизации позволяют разделить задачи. Аналогично, полный Z-стек можно получать реже, а более быструю плоскость — чаще, если это соответствует исследовательскому вопросу. LAS AF предоставляет инструменты для сложных последовательностей, но осмысленная схема должна быть определена до автоматизации.

Калибровка и измерение размеров

Линейные и площадные измерения зависят от калибровки изображения. Объектив, zoom, камера или scan format определяют физический размер пикселя, а Z-координата — размер вокселя по глубине. Если данные были экспортированы без корректной калибровки, число пикселей остаётся тем же, но перевод в микрометры становится сомнительным. Поэтому перед морфометрией проверяют свойства изображения и масштабную шкалу, а не вводят коэффициент по памяти.

Для 3D-измерений особенно заметна анизотропия: размер шага по Z часто отличается от размера пикселя XY. 3D Viewer может визуально интерполировать объём, но численное измерение должно опираться на реальную калибровку. Если Z-шаг слишком велик, поверхность и объём будут оцениваться на грубо дискретизированной геометрии. Лучшее решение — корректный шаг при acquisition, а не последующее увеличение числа срезов программной интерполяцией.

При сравнении изображений с разными объективами или zoom нельзя использовать один и тот же порог минимальной площади в пикселях. Физически одинаковый объект займёт разное число пикселей. В 2D Analysis фильтры измерений лучше задавать в калиброванных единицах там, где это поддерживается, и обязательно проверять Properties входных изображений перед пакетной обработкой.

Фон, шум и выбор области контроля

Фоновый сигнал может складываться из автофлуоресценции образца, внефокусного света, темнового сигнала детектора и неспецифической метки. В LAS AF его можно учитывать на разных этапах: улучшать оптическое секционирование, корректировать offset, применять background subtraction или измерять отдельную ROI фона. Эти способы не эквивалентны. Например, слишком низкий offset может необратимо обрезать слабый сигнал ещё при регистрации, тогда как вычитание фона после съёмки работает с сохранёнными значениями.

Для количественного сравнения фон лучше определять по заранее выбранному правилу. Одна случайная тёмная точка не всегда представляет фон всего изображения. Полезнее выбрать область без целевой структуры, но с тем же типом препарата и освещения. В time-lapse нужно учитывать, что фон может изменяться вместе с фотообесцвечиванием или дрейфом, поэтому фиксированная величина не всегда корректна для всей серии.

Шум нельзя полностью оценивать по визуальной гладкости. Сильный фильтр может сделать картинку приятной и одновременно ухудшить обнаружение мелких объектов или изменить локальные максимумы. Если анализ зависит от порога, его нужно валидировать после той же последовательности фильтров, которая будет применена к серии. Параметры сглаживания являются частью анализа и должны быть сохранены вместе с Processing Sequence.

Контроль каналов перед колокализацией и FRET

Любой анализ взаимного расположения каналов начинается с контроля самих каналов. Для колокализации и FRET критично убедиться, что сигнал первого флуорофора не появляется заметно во втором канале на однократно меченном образце. Если bleed-through присутствует уже на этапе acquisition, последующая корреляция будет измерять смесь биологии и спектрального перекрытия. Sequential уменьшает часть проблем, но не заменяет правильные окна детектирования.

Также проверяют пространственное совмещение каналов. Разные оптические пути и длины волн могут давать небольшое смещение, которое особенно заметно на мелких объектах. Если два канала сравниваются на субклеточном уровне, полезно использовать контрольные объекты и убедиться, что система зарегистрирована. Простое визуальное наложение крупных структур может не выявить систематический сдвиг в несколько пикселей.

Для FRET AB дополнительным источником ошибки становится движение между кадрами до и после bleach. Если ROI сместилась относительно структуры, изменение интенсивности может быть связано с перемещением, а не с передачей энергии. Поэтому короткий интервал, стабильный фокус и разумный размер ROI важны не меньше формулы расчёта. Карта эффективности должна интерпретироваться вместе с исходными донорным и акцепторным изображениями.

Что проверять после завершения съёмки

После серии не стоит сразу переходить к экспорту. Сначала в Experiments проверяют полноту набора: число каналов, Z-плоскостей, временных точек и позиций должно соответствовать плану. Затем просматривают начало и конец серии на насыщение, дрейф фокуса и фотообесцвечивание. Для ZT-данных полезно открыть несколько временных точек в середине, потому что ошибка может возникнуть после первоначально успешного запуска.

Следующий шаг — проверка Properties и сохранение LIF. Если важные параметры будут нужны для отчёта, их лучше зафиксировать сразу, пока понятен контекст эксперимента. При экспорте TIFF или AVI следует использовать понятные имена и не уничтожать связь с исходным контейнером. Производные файлы удобны для обмена, но именно LIF сохраняет структуру и полный набор экспериментальных связей.

Если анализ будет выполнен позднее, полезно сохранить также Processing Sequence, набор измерительных фильтров или параметры 3D-представления, если они имеют значение для повторяемости. Само изображение не содержит всех решений, принятых во время анализа. Два исследователя могут получить разные таблицы из одного LIF, если используют разные пороги или правила классификации.

Перенос данных в другие программы

Для обмена с программами, которые понимают микроскопные контейнеры, предпочтительно сначала пробовать исходный LIF. Это сохраняет каналы и размерности. Если импортёр не поддерживает конкретный вариант метаданных, TIFF остаётся надёжным способом передать пиксели, но многомерный набор придётся представить как серию файлов. В таком случае схема имён должна явно кодировать канал, Z и T, иначе порядок легко потерять.

JPEG следует использовать только для визуальных копий, где допустимо сжатие с потерями. Для сегментации, профилей интенсивности и морфометрии JPEG нежелателен, потому что компрессия изменяет пиксели и создаёт блоковые артефакты. AVI аналогично предназначен для просмотра динамики, а не для замены исходных численных временных данных.

Если другой пакет показывает изображение с необычными цветами, это ещё не признак повреждения файла. Он может по-другому интерпретировать LUT и отображать исходный серый канал без палитры LAS AF. Проверять нужно численные диапазоны, размерность и калибровку. Цветовое представление можно восстановить отдельно, а потерянные Z/T-метаданные — уже значительно сложнее.

Проверка 2D Analysis перед публикацией результатов

Перед использованием результатов 2D Analysis в отчёте полезно сохранить несколько контрольных изображений с наложенными контурами объектов. Они показывают, что именно алгоритм считал клеткой, ядром или частицей. Таблица без визуальной проверки не позволяет увидеть систематическую ошибку, например соединение соседних ядер или исключение слабых объектов. Контрольные кадры должны включать не только идеальные, но и сложные случаи.

Для классификации стоит отдельно оценить долю объектов, которую пришлось исправлять вручную. Если ручное редактирование велико, автоматический классификатор не даёт ожидаемой воспроизводимости. Тогда лучше пересмотреть признаки, сегментацию или условия съёмки. Небольшая настройка acquisition иногда улучшает разделение классов сильнее, чем усложнение модели на шумных данных.

При пакетной обработке важно сохранить версию конфигурации анализа вместе с экспортированной таблицей. Если порог или измерительный фильтр менялся посередине проекта, результаты разных групп уже не полностью сопоставимы. Проще заново прогнать все изображения одной финальной Processing Sequence, чем вручную помнить, какой набор параметров применялся к каждой части.

Безопасная логика работы с длительными сериями

Длительная серия должна иметь план остановки. Перед стартом проверяют доступное место на диске, ожидаемый размер данных, питание и правила работы оборудования. В самой LAS AF полезно убедиться, что активный Experiment выбран правильно и запись идёт в ожидаемую структуру. Первые циклы нельзя оставлять без проверки: именно в начале чаще обнаруживаются неверные позиции, слишком яркий канал или неудачный интервал.

Если в ходе серии видно быстрое фотообесцвечивание, продолжение записи с теми же параметрами может дать большой файл с уменьшающейся информативностью. Причину ищут в мощности, частоте сканирования, числе каналов и усреднении. Для следующего запуска лучше уменьшить световую нагрузку, чем пытаться нормализовать сильное выгорание только математически.

При внезапном прерывании acquisition сначала сохраняют доступные данные и оценивают, на какой временной точке остановилась серия. Возобновление отдельным экспериментом возможно, но между частями возникнет временной разрыв. Его нужно учитывать при анализе, а не просто склеивать индексы так, будто интервал остался постоянным.

Минимальный набор проверок перед количественным анализом

• исходный LIF открывается без ошибок и содержит ожидаемые X, Y, Z, T и каналы;
• яркие области не насыщены, а слабые не обрезаны настройкой нижней границы;
• калибровка масштаба соответствует объективу, zoom и геометрии acquisition;
• для многоканальных данных проверены bleed-through и пространственное совмещение;
• для серии одинаково применяются фон, ROI, пороги и измерительные фильтры;
• производные операции выполняются на копии или в отдельном результате, а исходные данные сохраняются;
• экспортируемые таблицы и изображения однозначно связаны с именем исходного эксперимента.

Эта проверка не добавляет новых возможностей программе, но предотвращает большинство ошибок, которые становятся заметны слишком поздно. LAS AF хранит значительную часть технического контекста, однако корректность анализа по-прежнему зависит от того, одинаково ли трактуются параметры во всей серии. Чем сложнее эксперимент, тем важнее фиксировать решения на каждом этапе, а не восстанавливать их после получения итоговой таблицы.

Итоговый рабочий принцип:

LAS AF наиболее предсказуема, когда эксперимент строится в строгом порядке: сначала аппаратная конфигурация и оптический путь, затем тестовый Live, потом геометрия XY/Z/T и позиции, после этого короткая контрольная запись и лишь затем полная серия. Обработка и количественный анализ начинаются с сохранённого исходного LIF, а параметры сегментации, ROI и производных операций фиксируются так же внимательно, как параметры съёмки.

Сильная сторона LAS AF — единый цикл от настройки оптики до хранения многомерных данных и измерений. Надёжность результата зависит от контроля возбуждения, детектора, Z/T, ROI и параметров анализа, поэтому сохранённый LIF остаётся пригодным для повторной проверки и обработки.
