MiToBo помогает сегментировать и измерять объекты на микроскопических изображениях: в нём можно фильтровать данные, выделять границы и связные области, применять пороговую обработку, watershed, активные контуры и текстурные признаки, считать клетки и субклеточные структуры, анализировать scratch-assay, нейриты, цитоскелет и форму клеток, а затем сохранять численные результаты и воспроизводимые цепочки обработки.

Набор рассчитан прежде всего на биомедицинские и биологические изображения, но значительная часть операторов универсальна: фильтры, морфология, маркировка компонентов, извлечение признаков, преобразования типов и работа с областями применимы к любым данным, где объект можно описать интенсивностью, границей, меткой или текстурой. MiToBo использует среду ImageJ/Fiji как рабочее окружение, а собственные операции организует через унифицированные операторные формы Alida.

Практическая ценность MiToBo проявляется в повторяемых задачах. Вместо ручного выполнения десятков несвязанных команд можно настроить оператор один раз, сохранить его параметры, обработать серию файлов пакетно или соединить этапы в графическом редакторе Grappa. При этом важно заранее определить, что считается объектом, какие единицы измерения нужны, какой канал несёт полезный сигнал и где должна находиться промежуточная маска: большинство ошибок в биомедицинском анализе связано не с запуском алгоритма, а с неверной постановкой именно этих условий.

Что именно анализирует MiToBo

MiToBo работает не вокруг одной узкой команды, а вокруг набора взаимосвязанных представлений изображения. Исходный кадр может рассматриваться как поле интенсивностей, бинарная маска, карта меток, набор областей интереса или многоканальный стек. Из этого следуют основные классы задач: подавление шума и усиление структуры; получение маски; разделение соприкасающихся объектов; уточнение границы; измерение геометрии и текстуры; построение специализированного анализа для конкретного эксперимента. Такой порядок важен: например, MorphologyAnalyzer2D уже не решает задачу сегментации, а измеряет объекты, поэтому корректность его таблицы определяется качеством меток на входе.

Для микроскопии особенно полезно, что операторы не ограничиваются простыми двумерными фотографиями. Внутренние типы MTBImage учитывают каналы, Z-срезы и время, а оболочки над типами ImageJ позволяют переносить изображения между привычными окнами Fiji и операторами MiToBo. При этом конкретный аналитический модуль может быть рассчитан только на 2D: наличие многомерного контейнера не означает, что любой алгоритм автоматически понимает объём или временной ряд. Перед обработкой стека следует проверить назначение выбранного оператора и явно решить, обрабатывается ли каждый слой отдельно, один выбранный канал либо весь набор данных.

В обычном рабочем проекте полезно разделить операции на подготовительные и измерительные. К первым относятся преобразование типа, выбор канала, нормализация, фильтрация, порог, морфологическая очистка, разметка связных областей и исправление маски. Ко вторым — подсчёт, оценка площади и периметра, скелетные признаки, текстурные дескрипторы, анализ выступов и впадин, статистика движения или специализированные показатели конкретного инструмента. Такое разделение упрощает контроль: промежуточные изображения можно просматривать независимо от итоговой таблицы и быстро находить этап, на котором появились ложные объекты.

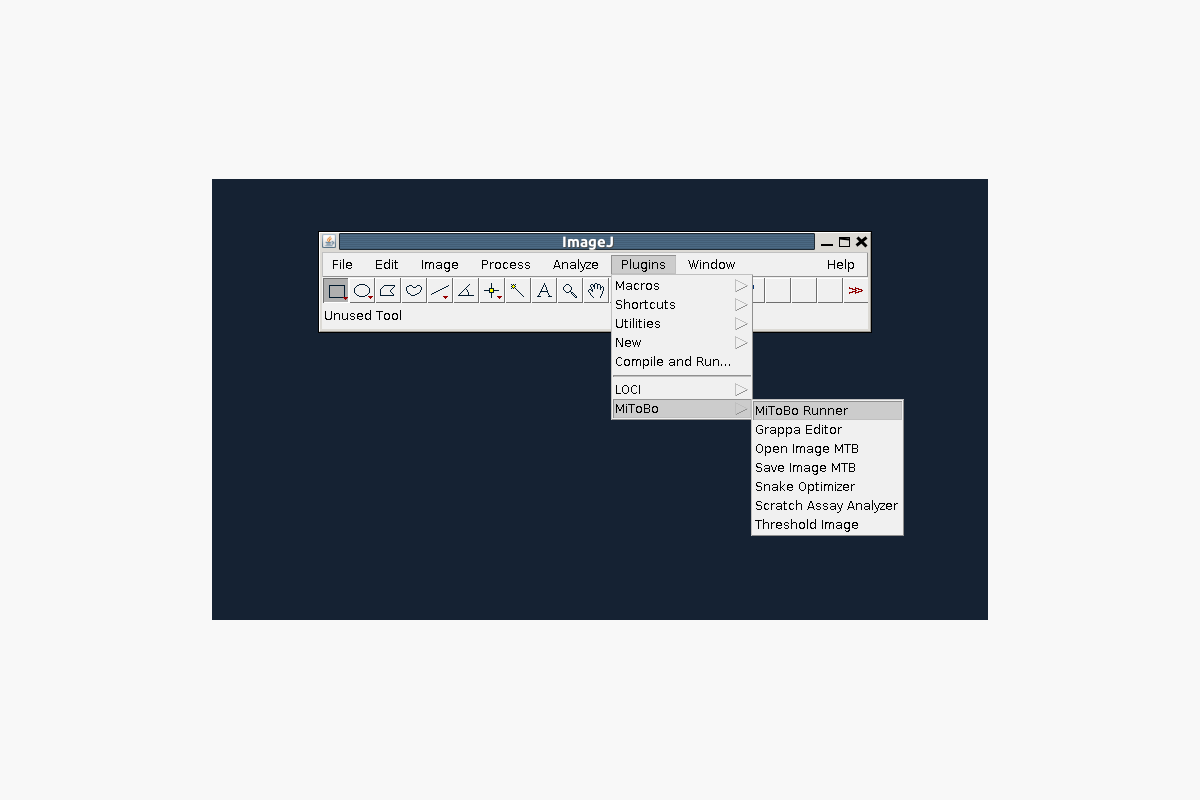

Операторная модель и MiToBo Runner

Ключевая особенность интерфейса — операторная модель Alida. Отдельная процедура описывает свои входные параметры, дополнительные настройки, выходы и режим выполнения, а графическая оболочка строится из этого описания автоматически. Пользователь выбирает оператор в древовидном каталоге, после чего получает форму с полями именно для выбранной задачи. Это удобнее длинного списка разрозненных диалогов: одинаковые правила запуска, сохранения конфигурации и отображения результатов применяются к фильтрам, сегментации, признакам и специализированным приложениям.

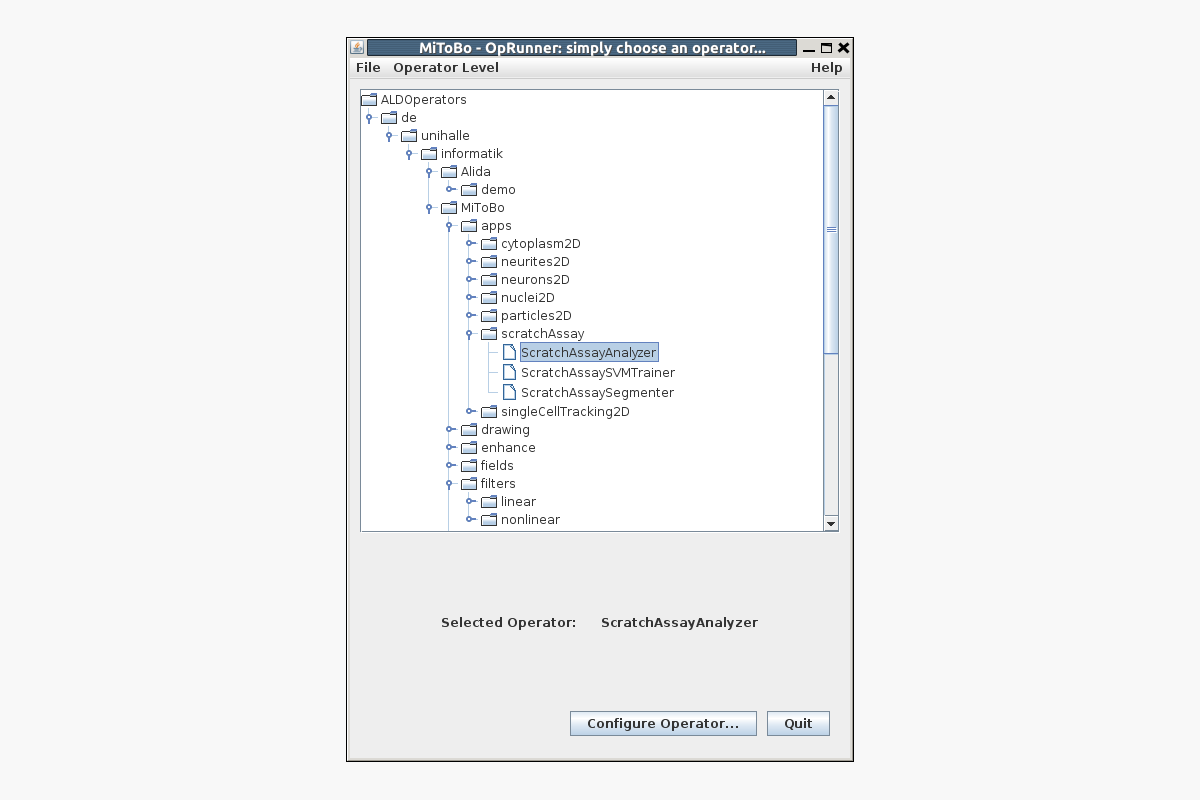

В дереве Runner пакеты отражают структуру набора: обработка изображений, сегментация, морфология, признаки, ввод-вывод, инструменты и прикладные анализаторы находятся в собственных ветвях. Практически это означает, что поиск команды лучше начинать не с догадки о названии, а с класса задачи. Если нужна маска, ищут операции thresholding или segmentation; если уже есть метки — features и morphology; если требуется интерактивная правка — tools/interactive. У ряда операторов похожие названия, но разные типы входа, поэтому форма параметров служит дополнительной проверкой правильного выбора.

Параметры в формах делятся по роли. Обязательные должны быть заданы до запуска; необязательные меняют поведение алгоритма и могут оставаться со значениями по умолчанию; дополнительные или справочные поля раскрывают более редкие настройки. Для сложных объектов могут появляться вложенные конфигураторы. Например, оптимизатор активного контура получает не просто число итераций, а отдельные описания энергии, шага и условия остановки. Если такой вложенный объект оставить в несогласованном состоянии, ошибка возникает ещё до содержательной обработки изображения.

Запуск имеет смысл выполнять только после проверки входного изображения в окне ImageJ: нужно убедиться, что выбран правильный кадр или файл, порядок каналов известен, фон и объекты имеют ожидаемую полярность, а физический масштаб не потерян. Автоматическая форма не способна определить экспериментальный смысл канала. Если DAPI находится во втором канале, а пользователь передаёт первый, математически корректный оператор может вернуть бессмысленную сегментацию без явной программной ошибки.

Конфигурацию оператора можно сохранять и загружать. Это полезно при серии однотипных экспериментов: набор параметров фиксируется отдельно от изображения и затем применяется повторно. Сохранять стоит не только удачные настройки, но и условия, при которых они валидны: тип окраски, увеличение, разрешение, диапазон интенсивностей, способ предварительной фильтрации. Один и тот же порог или минимальная площадь не являются универсальными величинами при изменении масштаба съёмки.

Онлайн-справка формы помогает понять назначение параметров, но окончательную проверку следует делать на контрольных изображениях. Особенно это касается методов с несколькими взаимозависимыми параметрами: масштабы в детекторе, ширина структурного элемента в морфологии, минимальный размер компонента, критерии остановки активного контура. Хорошая стратегия — изменять один параметр за раз и сравнивать не только итоговое число объектов, но и визуальную маску.

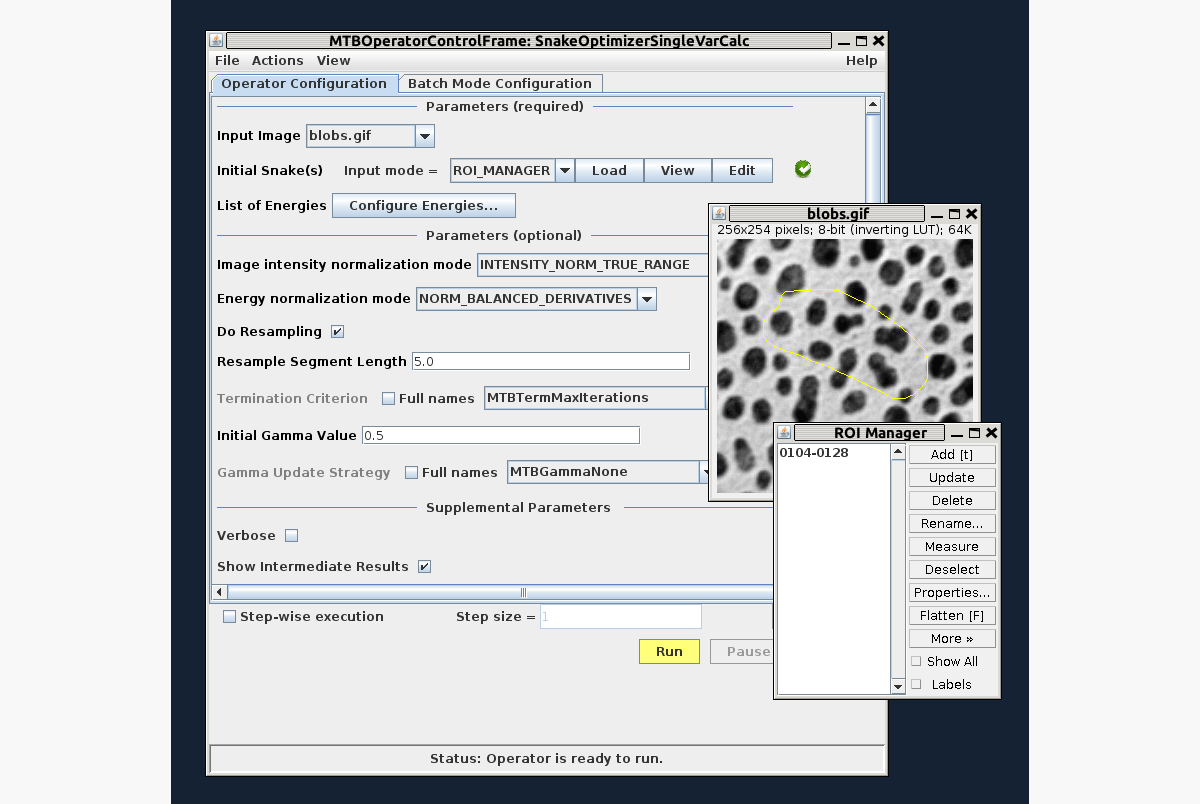

Окно управления активными контурами

Для сегментации с snakes MiToBo предоставляет отдельные классы энергий и оптимизаторов. В интерфейсе это видно по вложенным настройкам: начальный контур, энергия, нормализация, шаг оптимизации, число итераций и критерий завершения настраиваются как части одной задачи. Такой подход позволяет собирать разные варианты оптимизации, но требует корректной инициализации. Если начальная граница слишком далеко от объекта, пересекает несколько объектов или расположена на почти однородном фоне, дальнейшая настройка энергии не обязательно спасёт результат.

Активный контур особенно уместен, когда граница слабая или неровная, но приблизительное положение объекта уже известно. Его не стоит использовать как автоматическую замену пороговой сегментации во всех случаях: для сотен хорошо отделённых ярких объектов маркировка компонентов после порога обычно проще для контроля. Snakes оправданы тогда, когда требуется именно уточнение формы и есть информация, способная направлять контур.

Grappa: графическая сборка цепочек

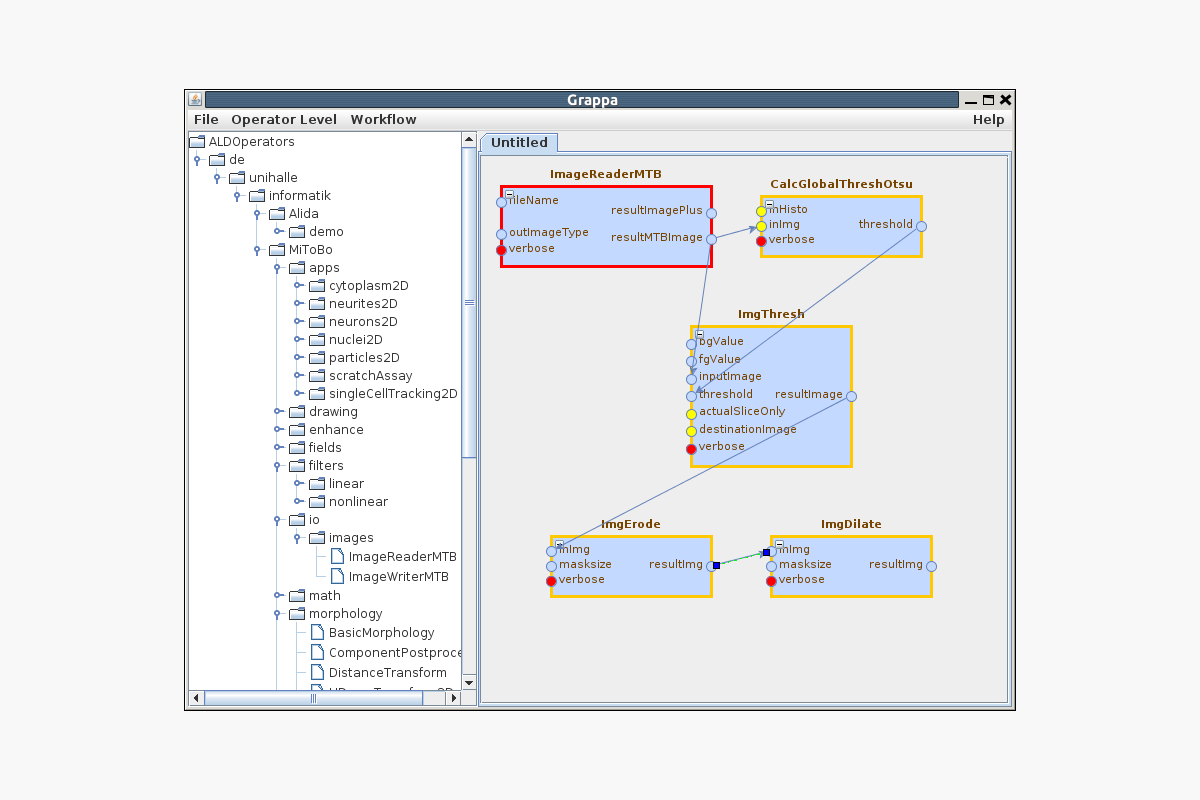

Grappa предназначен для соединения операторов в рабочий процесс. На полотне размещаются узлы, их входы и выходы соединяются связями, а структура становится наглядным описанием последовательности анализа. В отличие от ручного запуска нескольких окон, схема показывает, откуда взялось каждое промежуточное значение. Это особенно полезно для лабораторных процедур, где один результат должен пройти фильтрацию, порог, маркировку и измерение одинаковым способом для десятков файлов.

У портов есть типы, поэтому не каждое соединение допустимо. Карта меток, обычное изображение, таблица или набор регионов — разные сущности. При совместимых типах фреймворк может использовать зарегистрированный преобразователь; при несовместимых связь должна быть исправлена пользователем. Такое ограничение полезно: оно не даёт случайно передать числовую таблицу туда, где оператор ожидает изображение, но не проверяет биологический смысл данных. Два изображения одного типа могут представлять совершенно разные каналы.

При построении схемы выгодно начинать с минимального пути: чтение изображения, один подготовительный оператор, сегментация, измерение, запись результата. Только после проверки на нескольких репрезентативных кадрах добавляют дополнительные ветви, визуализацию и сохранение промежуточных данных. Большой граф, собранный сразу, сложнее отлаживать: если итоговая таблица неверна, приходится проверять десятки связей и параметров вместо двух-трёх этапов.

Для воспроизводимости важна не красота схемы, а однозначность потока данных. Узлам стоит задавать осмысленные параметры, не использовать скрытые ручные действия между этапами и сохранять результаты, которые позволяют проверить критические переходы. Если после автоматической сегментации маска исправляется вручную, такой шаг следует выделить как отдельную стадию и сохранить исправленную карту меток; иначе повторение анализа другим человеком приведёт к другой таблице.

История обработки и повторяемость

Alida ведёт историю выполнения операторов и связывает данные с операциями, которые их создали. Эта модель полезна для научного анализа: результат — не только картинка, но и цепочка преобразований с параметрами. История может сериализоваться в XML и сопровождать данные, что облегчает разбор того, каким путём была получена конкретная маска или таблица. Для сложного проекта это надёжнее, чем хранить параметры в названии файла или в отдельной заметке.

История не отменяет необходимость организовать файлы. Лучше сохранять исходные данные неизменными, промежуточные изображения складывать в отдельный каталог, а итоговые таблицы связывать с конкретной конфигурацией. Если один и тот же файл перезаписывать после каждого этапа, граф происхождения может сообщить, какие операции выполнялись, но визуально сравнить состояния уже будет невозможно. Это особенно критично при ручной коррекции меток.

Для пакетного эксперимента воспроизводимость можно проверить простым тестом: открыть чистую копию исходных данных, загрузить сохранённую конфигурацию или схему и получить результат без дополнительных кликов по отдельным объектам. Если без памяти автора процедуру повторить нельзя, значит в ней остался незафиксированный ручной шаг. MiToBo даёт инструменты для формализации процесса, но дисциплина хранения параметров остаётся на пользователе.

Фильтрация и улучшение структуры

В MiToBo присутствуют базовые линейные и нелинейные фильтры, гауссово сглаживание, ранговые операции, фильтры, ориентированные на линии и сосудоподобные структуры, а также преобразования, используемые в специализированных анализаторах. Предварительная фильтрация нужна не для улучшения картинки как визуального эффекта, а для повышения устойчивости следующего измерительного шага. Например, подавление высокочастотного шума может стабилизировать порог, но чрезмерное сглаживание объединит близкие точки и изменит их площадь.

Размер ядра всегда следует соотносить с физическим размером объекта. Если интересующая структура имеет толщину всего несколько пикселей, крупное сглаживание способно уничтожить её. При сравнении серий, снятых с разным увеличением, один и тот же радиус в пикселях означает разный физический масштаб. Поэтому до настройки фильтра полезно проверить калибровку и, если метод задаёт размер в пикселях, пересчитать его для каждой схемы съёмки.

Детекторы ridge/vesselness полезны для нитевидных и трубчатых структур. Они усиливают не любой яркий объект, а локальные формы с характерной геометрией. Это применимо к мембранам, волокнам, сосудоподобным объектам и некоторым границам клеток. Однако усиление линии не является готовой сегментацией: после него обычно требуется порог, соединение разрывов или иная стадия получения бинарной структуры.

Ранговые фильтры удобны, когда нужно устойчиво убрать выбросы без линейного усреднения интенсивности. Их эффект тоже зависит от размера окрестности. Проверять результат следует не по общему чистому виду, а по сохранности самых маленьких объектов, которые будут измеряться далее. Если после фильтра исчезает часть истинных точек, последующий подсчёт закономерно будет занижен.

Порог, бинарные маски и связные компоненты

Пороговая обработка переводит интенсивности в решение фон или объект. Это один из самых простых этапов, но он задаёт основу для маркировки компонентов и морфологии. Перед порогом нужно проверить направление контраста: светлый объект на тёмном фоне и тёмный объект на светлом требуют противоположной логики. Ошибка полярности часто выглядит как гигантский объект, заполняющий почти весь кадр.

После бинаризации отдельные связные области можно промаркировать уникальными целыми значениями. Такая label image отличается от бинарной маски: в бинарной все объекты имеют одно значение переднего плана, а в карте меток каждому компоненту соответствует собственная метка. Это различие принципиально для измерения отдельных клеток. Если MorphologyAnalyzer2D получает корректную карту меток, он может рассчитать признаки по каждой области; если в исходной маске соприкасающиеся клетки остались одной компонентой, они будут измерены как один объект.

В MiToBo для последовательной маркировки используется LabelComponentsSequential и связанные операции. Перед маркировкой имеет смысл удалить заведомый мелкий шум и при необходимости заполнить отверстия, но порядок зависит от задачи. Удаление по площади до разделения соприкасающихся объектов может затронуть тонкие истинные структуры, а заполнение отверстий изменит показатели формы. Каждый морфологический шаг нужно включать только тогда, когда понятно, какую ошибку маски он исправляет.

При сохранении карты меток предпочтителен формат, который не разрушает целочисленные значения. Для рабочих меток документация MiToBo рекомендует TIFF; при визуальной проверке фон должен оставаться чёрным, а отдельные объекты — иметь разные серые уровни. Если карту преобразовать в обычный 8-битный снимок с нормализацией ради контраста, уникальные значения могут измениться, а вместе с ними потеряется соответствие областей.

Морфологические операции

Набор содержит эрозию, дилатацию, открытие, закрытие и связанные операции для бинарных и градационных изображений. Например, морфологическое открытие сначала подавляет детали меньше структурного элемента, а затем восстанавливает оставшиеся области. На практике его применяют для удаления мелких включений и разрыва тонких соединений, но не как универсальную очистку. Если истинная клетка имеет узкий отросток, слишком крупный элемент может удалить именно значимую часть формы.

Закрытие, напротив, помогает заполнить небольшие разрывы и соединить близкие участки. В задачах с мембранными контурами это бывает полезно до выделения областей, однако соединение двух соседних клеток создаст новую ошибку. Поэтому размер и форма структурного элемента должны определяться характерным дефектом изображения, а не подбираться только по красивому виду маски.

Отверстия внутри областей можно заполнять специальными операциями или средствами LabelImageEditor. Следует различать техническое отверстие, появившееся из-за неравномерной окраски, и реальную внутреннюю структуру, которая имеет биологический смысл. Автоматическое заполнение всех дыр меняет площадь и некоторые показатели контура; такой шаг допустим только при заранее определённом правиле анализа.

Watershed и разделение соприкасающихся объектов

Watershed в MiToBo применяется там, где бинарная область объединяет несколько объектов и требуется провести разделительные линии. Метод удобно представлять как анализ рельефа: локальные минимумы или маркеры задают бассейны, между которыми формируются границы. Качество результата сильно зависит от входного представления. Если исходный сигнал шумный, возникает переизбыток локальных экстремумов и одна клетка может распасться на множество фрагментов; если подготовка слишком агрессивна, две клетки останутся слитыми.

Практический контроль watershed выполняют не по числу найденных областей, а по наложению границ на исходное изображение. Ошибки хорошо видны в трёх местах: между близкими клетками, в неоднородной внутренней области крупной клетки и у слабых краёв. Если разделительная линия проходит через одну клетку без морфологического основания, нужно корректировать вход, маркеры или предварительную фильтрацию, а не просто удалять лишний объект после измерения.

В PaCeQuant watershed используется как один из способов закрытия разрывов при формировании клеточных границ и в документации обозначен как предпочтительный вариант по сравнению с более простой эвристикой. Здесь он является частью целого конвейера, поэтому менять отдельный параметр следует с проверкой дальнейшей фильтрации регионов. Исправление промежуточного контура может одновременно изменить количество областей, их площадь, соседство и признаки лопастей.

Активные контуры и level sets

MiToBo содержит двумерные snakes с различными энергиями, а также PDE- и non-PDE-варианты level sets. Эти методы нужны, когда граница определяется не одним порогом интенсивности, а балансом нескольких критериев. Контур можно заставить двигаться к границе, одновременно штрафуя чрезмерную неровность или другие нежелательные формы. Такая гибкость делает методы полезными для клеток и других объектов со сложной границей, но увеличивает число параметров, которые требуется валидировать.

Начальная инициализация — часть алгоритма, а не формальность. Для одного объекта допустим приблизительный контур вокруг области; для серии объектов можно использовать результат более простой сегментации как старт. Если инициализация не содержит объект или охватывает несколько структур с разными границами, оптимизация может прийти к математически допустимому, но биологически неверному решению. Поэтому при автоматизации стоит отдельно сохранять стартовые и итоговые контуры хотя бы для контрольной подвыборки.

Критерий остановки определяет, когда дальнейшее изменение контура считается несущественным. Слишком ранняя остановка оставляет границу недооптимизированной, а чрезмерное число итераций увеличивает время без гарантии улучшения. При сравнении параметров полезно фиксировать не только финальную маску, но и число итераций либо признак сходимости, если он доступен в выбранной конфигурации. Неустойчивая сходимость на части изображений сигнализирует, что параметры плохо соответствуют неоднородности серии.

MorphologyAnalyzer2D: измерение формы

MorphologyAnalyzer2D рассчитан на количественный анализ двумерных объектов. На вход можно передавать карту меток или регионы ImageJ, после чего оператор вычисляет набор геометрических признаков. В него входят площадь, периметр, длина и ширина, круглотность, эксцентриситет, solidity, характеристики неровности границы, выступы и впадины, признаки скелета, выпуклая оболочка и показатели вогнутости. Конкретный набор выходных колонок зависит от включённых групп признаков и пригодности объекта для соответствующей метрики.

Перед измерением особенно важна калибровка. Оператор может использовать сведения изображения или заданные вручную величины, а расчёты предполагают квадратные пиксели. Если физический размер пикселя неизвестен, геометрические признаки остаются в пиксельных единицах. Смешивать такие числа с микрометрами нельзя. При объединении таблиц из разных экспериментов нужно сначала убедиться, что одна и та же величина записана в одной системе единиц.

Площадь обычно наиболее устойчива к мелкому шуму контура, тогда как периметр и производные характеристики границы значительно чувствительнее. Одна лишняя зубчатая линия может почти не изменить площадь, но заметно увеличить периметр и margin roughness. Поэтому перед анализом шероховатости маску проверяют строже, чем перед простым подсчётом площади. Чрезмерное сглаживание тоже нежелательно: оно искусственно делает контур ровнее.

Длина и ширина имеют смысл только при понятном определении ориентации объекта, а эксцентриситет удобен для сравнения вытянутости. Solidity сопоставляет объект с его выпуклой оболочкой и помогает оценивать вогнутость. Эти метрики не взаимозаменяемы: два объекта одинаковой площади могут отличаться по периметру, solidity и числу выступов. Для биологического вывода лучше заранее выбрать небольшой набор признаков, связанных с гипотезой, чем интерпретировать десятки колонок постфактум.

Скелетные показатели используются для ветвящихся или вытянутых форм. Их устойчивость зависит от качества бинарной области: единичная тонкая перемычка может создать дополнительную ветвь, а маленький разрыв — уничтожить целую связь. Если скелет входит в основной результат, стоит визуализировать его поверх объекта на контрольных кадрах и проверить концевые и ветвящиеся точки вручную.

MTB Cell Counter: полуавтоматический подсчёт

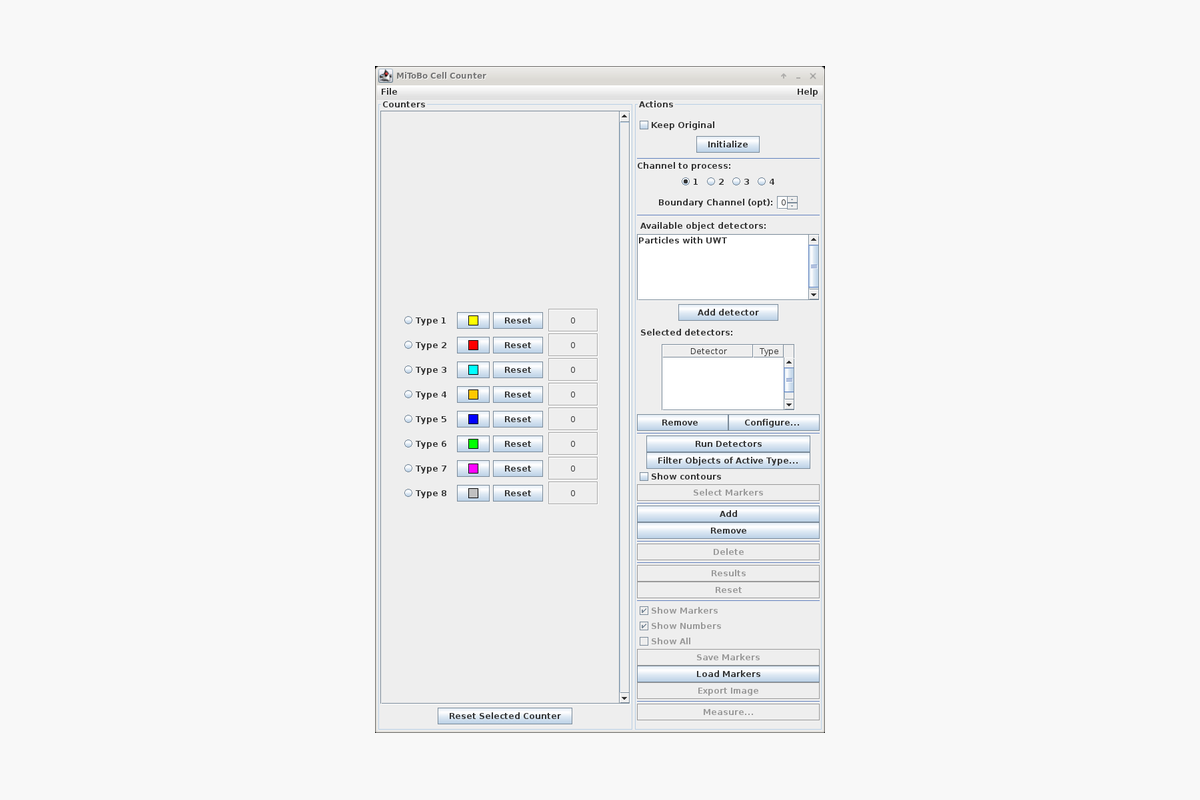

MTB Cell Counter предназначен для интерактивного подсчёта клеток и субклеточных объектов. После запуска анализатор работает с активным изображением, позволяет выбрать канал обработки, при необходимости задать канал границ и добавить один или несколько детекторов. Результаты детекторов превращаются в маркеры разных типов, которые можно просматривать, фильтровать и исправлять вручную. Такой режим полезен, когда полностью автоматический подсчёт даёт несколько систематических ошибок, но ручная разметка всего кадра слишком медленна.

Типы маркеров помогают разделять разные классы объектов или результаты разных детекторов. Выбранный тип можно сделать активным и затем редактировать только его. В рабочем процессе удобно заранее определить семантику типов: например, первый тип — целевые ядра, второй — другой класс частиц, третий — ручные исключения. Если менять смысл типа от изображения к изображению, итоговые XML-файлы и таблицы будет трудно объединять.

Маркер можно добавить левой кнопкой мыши, удалить правой, а комбинации с Ctrl и Shift используются для смены типа и удаления в заданной области. Цифровые клавиши переключают активный тип; отдельные клавиши отвечают за масштаб, перемещение и отображение контуров, номеров и маркеров. Эти команды ускоряют проверку большого кадра, но перед массовой разметкой полезно сделать тест на копии изображения, чтобы не перепутать удаление единичного маркера с удалением группы.

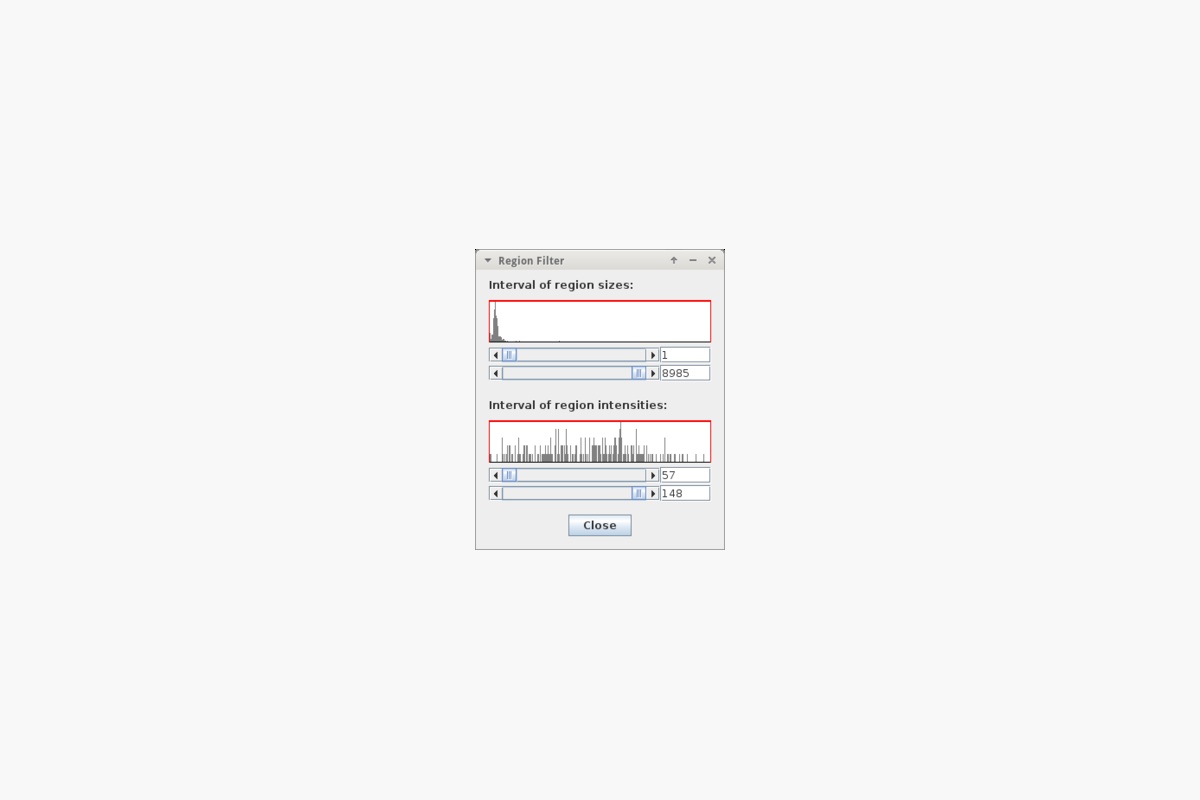

После автоматического обнаружения можно фильтровать активный тип по размеру и средней интенсивности. Фильтр следует настраивать по распределению истинных и ложных объектов, а не по желаемому итоговому количеству. Если порог размера выбирается так, чтобы получить заранее ожидаемое число клеток, результат становится зависимым от ожидания оператора. Лучше проверить несколько кадров с ручной контрольной разметкой и определить диапазон, который действительно отделяет артефакты.

Приложение умеет сохранять и загружать маркеры в XML, экспортировать изображение с результатом и формировать измерения. XML полезен именно как редактируемая разметка: после повторного открытия можно продолжить проверку и не начинать подсчёт заново. Для архивирования эксперимента стоит хранить исходное изображение, XML с маркерами и версию окончательного экспортированного представления в одной структуре каталогов.

UWT Particle Detector

Один из детекторов MTB Cell Counter использует undecimated wavelet transform для поиска частиц. В его настройках присутствуют минимальный и максимальный уровни масштаба, интервал масштабов, порог корреляции и минимальный размер области. Эти величины связаны с пространственным размером искомых объектов. Если диапазон масштабов не соответствует частицам, детектор будет усиливать либо более мелкий шум, либо крупные фоновые структуры.

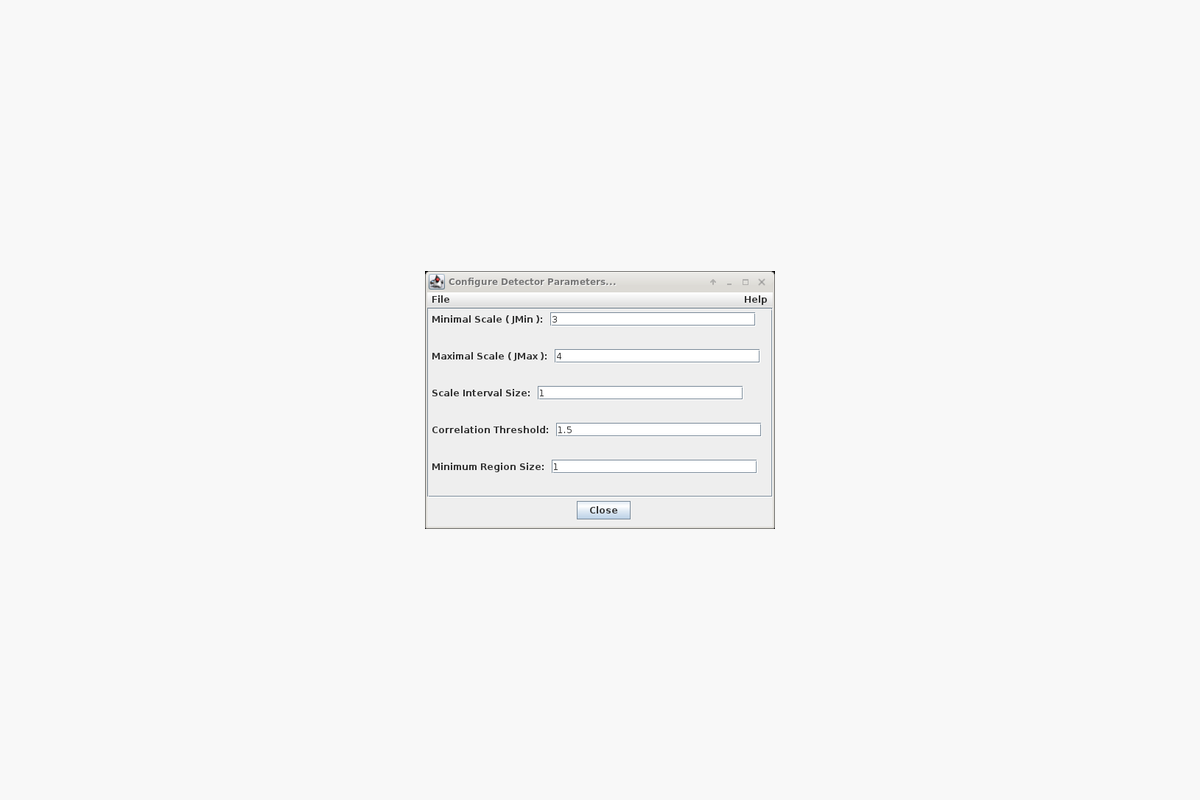

Порог корреляции влияет на строгость отбора кандидатов, а минимальная площадь отсекает небольшие ответы. Настраивать их лучше последовательно: сначала выбрать масштаб, на котором истинные объекты хорошо выражены, затем регулировать критерий обнаружения и только после этого отбрасывать очевидный мелкий шум по размеру. Если сразу увеличить все пороги, нельзя понять, какой параметр вызвал пропуск истинных объектов.

Для оценки детектора полезны четыре категории: истинно найденные объекты, пропуски, ложные срабатывания и случаи слияния нескольких частиц в одну область. Один показатель общего количества не различает эти ошибки. Если две пропущенные клетки компенсируются двумя ложными срабатываниями, итоговое число совпадёт с ручным, но разметка останется неверной и любые измерения размера или интенсивности будут искажены.

LabelImageEditor: исправление карт меток

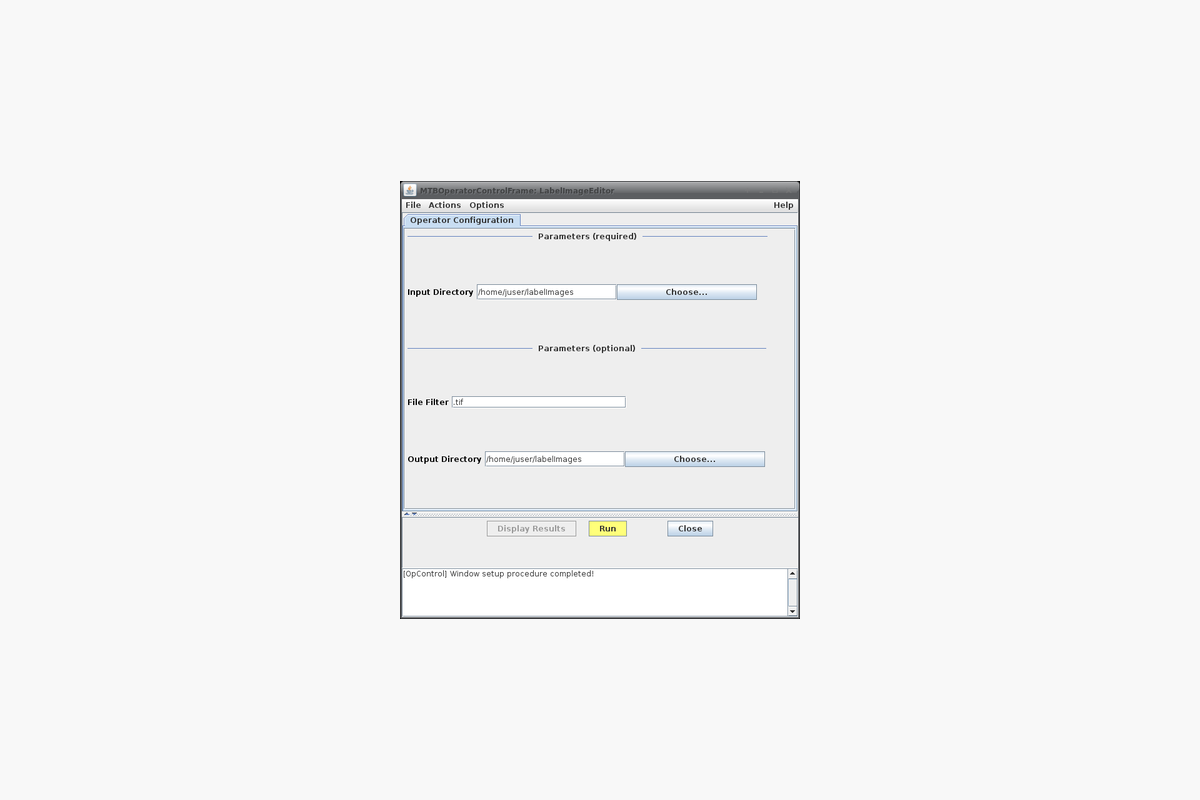

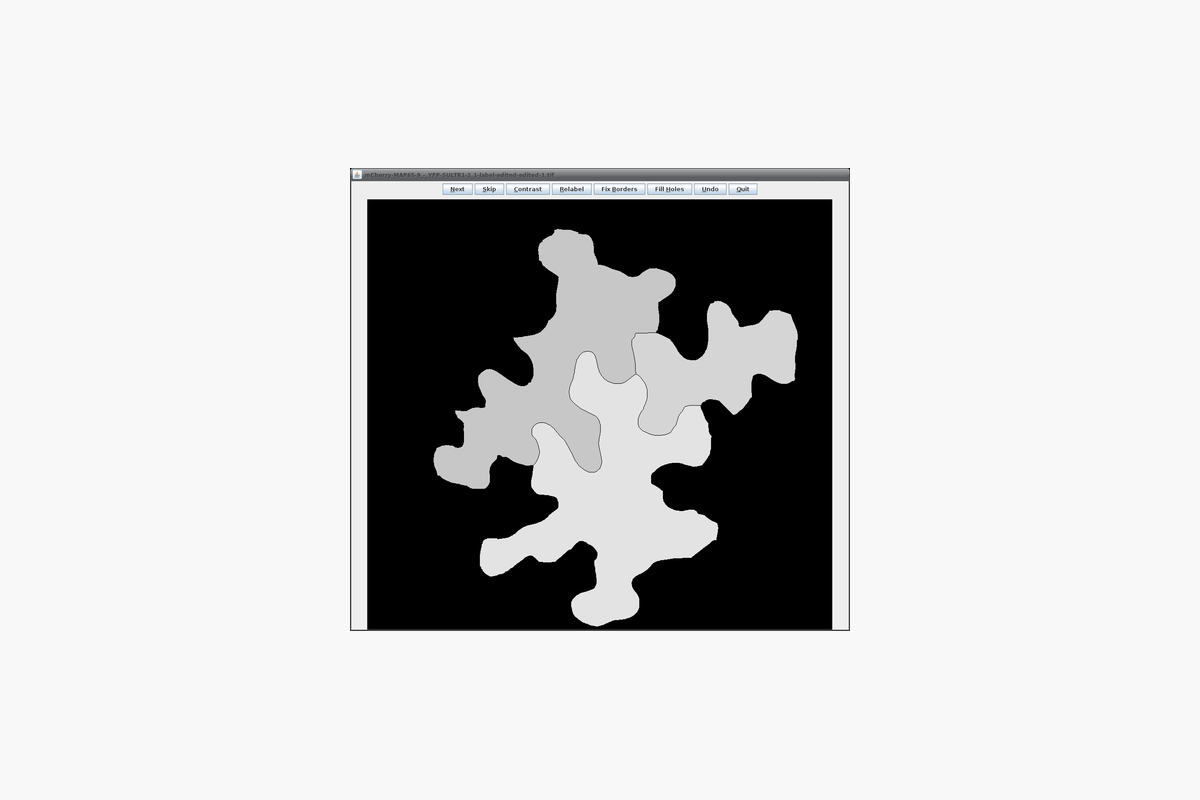

LabelImageEditor предназначен для последовательной ручной коррекции label images из выбранной папки. Он показывает карту меток и предоставляет операции удаления и объединения регионов, рисования новых границ свободной линией, изменения контраста отображения, перенумерации меток, исправления границ и заполнения отверстий. Это не инструмент рисования произвольной иллюстрации: его задача — довести автоматическую сегментацию до корректного набора областей, пригодного для измерения.

Фильтр файлов задаётся регулярным выражением Java, поэтому выбор набора изображений можно ограничить по имени. Это особенно важно при работе с каталогом, где рядом лежат исходники, маски и уже обработанные результаты. Если фильтр слишком широкий, редактор будет предлагать неподходящие файлы. Практически безопаснее создать отдельную папку только с копиями карт меток или проверить выражение на небольшом наборе.

Удаление региона используют для явных ложных объектов. Объединение нужно, когда один биологический объект был разделён на несколько меток. Свободная граница решает обратную задачу: пользователь рисует разделитель внутри ошибочно слитой области. После таких действий полезно выполнить Relabel, чтобы метки снова образовали последовательный и однозначный набор значений. Нумерация сама по себе не меняет форму объектов, но упрощает дальнейший контроль и экспорт.

Fix Borders корректирует проблемные участки границ, и для сложной карты операция может потребовать повторного запуска. Fill Holes заполняет отверстия внутри регионов. Эти команды не следует применять вслепую ко всем изображениям: реальная полость внутри объекта и технический дефект сегментации выглядят одинаково на бинарном уровне. Решение зависит от того, что именно считается клеткой или областью в конкретном эксперименте.

Undo рассчитан только на отмену одного действия, поэтому длинная серия правок без промежуточной проверки рискованна. Если ошибка обнаружена через несколько операций, вернуться к исходному состоянию одной командой уже не получится. Для критичной разметки полезно сохранять промежуточный вариант либо работать с копиями. Выходные файлы получают обозначение edited, что помогает отделить их от автоматической сегментации.

Карты меток поддерживают до 65535 значений. Для типичных полей зрения это большой запас, но при гигантских мозаиках с очень большим числом объектов лимит нужно учитывать. Если предполагается больше регионов, разумнее разбить изображение на независимые области обработки и затем агрегировать измерения с дополнительным идентификатором плитки.

FeatureColorMapper: визуализация численных признаков

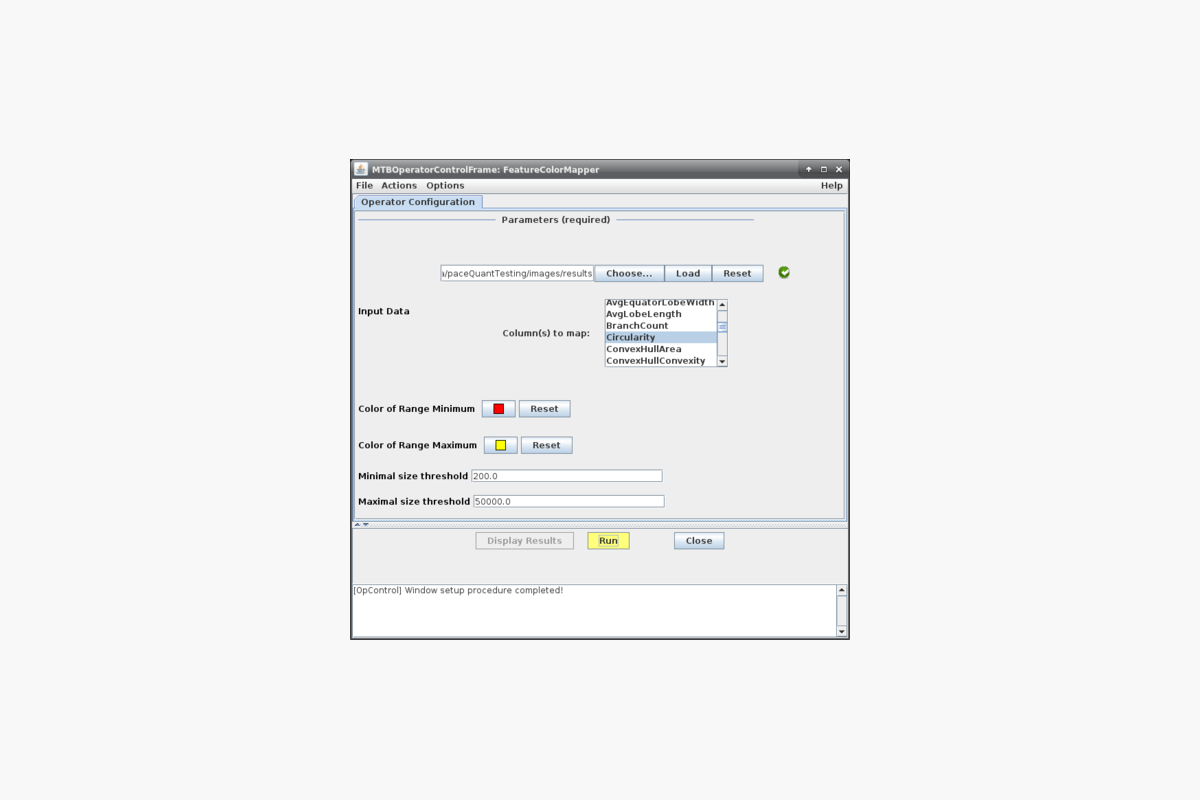

FeatureColorMapper сопоставляет численные признаки объектам карты меток и строит цветовые карты. Инструмент нужен для того, чтобы превратить таблицу площадей, форм или других значений в пространственную визуализацию: каждая область получает цвет согласно выбранной численной колонке. Это удобно для проверки неоднородности ткани или поля клеток, но цветовая карта является представлением таблицы, а не новым измерением.

Входная таблица связывается с метками, после чего можно выбрать колонки признаков и диапазон отображения. Цвет минимального и максимального значения задаёт градиент, а промежуточные значения интерполируются. Перед интерпретацией нужно проверять границы шкалы. Если один экстремальный объект растянул диапазон, большинство остальных регионов окажется окрашено почти одинаково; иногда для визуального анализа полезно заранее определить биологически осмысленный интервал.

Фильтрация по размеру позволяет исключать слишком маленькие или крупные области из визуализации. Её назначение — убрать очевидные нерелевантные регионы, а не изменять исходные численные результаты. Если размер является исследуемым признаком, агрессивная фильтрация может скрыть важный класс объектов. Поэтому условия отбора должны фиксироваться вместе с картой.

Инструмент может обрабатывать структуру каталогов и создавать результаты для нескольких выбранных признаков, сохраняя цветовые изображения в отдельных папках. Это удобно при пакетной проверке. Чтобы сравнивать карты между изображениями, следует использовать согласованную шкалу; автоматический диапазон для каждого кадра делает цвета относительными и может создать ложное впечатление одинаковой изменчивости при разных абсолютных значениях.

PaCeQuant: форма pavement cells

PaCeQuant создан для количественного анализа формы растительных pavement cells и сочетает сегментацию с извлечением набора морфологических признаков. Он может выполнять полный путь от исходного изображения до таблиц, запускать только сегментацию либо анализировать уже подготовленные маски. Разделение режимов полезно: если границы получены внешним методом или исправлены вручную, повторная сегментация не нужна и можно перейти непосредственно к измерению.

Для сегментации ожидается градационное изображение с видимыми границами клеток. При анализе готовой разметки входом могут служить бинарные или label images и ROI. Формат ROI требует особого внимания к калибровке: сведения о физическом размере пикселя могут не сопровождать геометрию области, поэтому размер нужно задавать вручную. Ошибка здесь масштабирует все линейные и площадные показатели.

В пакетном режиме PaCeQuant работает с каталогами, поэтому важно не направлять анализ на папку, где уже лежат результаты предыдущего запуска. Иначе служебные изображения или таблицы могут попасть в новый проход как входные данные. Надёжная структура — отдельные каталоги raw, input_masks и results с неизменяемыми исходниками.

Параметр калибровки можно брать автоматически из метаданных или задавать вручную. Перед серией нужно открыть несколько файлов и проверить, что метаданные действительно одинаково интерпретируются. Если часть изображений прошла экспорт через программу, которая отбросила физический масштаб, автоматический режим даст несогласованные единицы. В такой ситуации лучше подготовить единый ручной параметр для однородной серии.

Контраст границы настраивается в соответствии с тем, темнее или светлее клеточная стенка относительно внутренней области. Неверная полярность нарушает ранние стадии конвейера и обычно приводит к большим неправильным регионам или почти пустой маске. Этот параметр следует проверять на исходном кадре до настройки более сложного замыкания разрывов.

Для закрытия разрывов доступны watershed и простая эвристика; документация рекомендует watershed как основной вариант. После замыкания границ области фильтруются по размеру и другим условиям. Если граница разорвана на большом участке, один параметр минимальной площади не исправит топологию: сначала нужно добиться правильного разделения клеток, затем удалять мелкие артефакты.

Внутри конвейера используется локальная пороговая обработка Niblack и дополнительные стадии очистки. Пользователю не обязательно вручную повторять каждый внутренний шаг, но полезно сохранять промежуточные изображения при подборе параметров. Они показывают, где именно исчезла граница, образовалась ложная перемычка или была отфильтрована реальная клетка.

Результаты включают архив ROI, отдельные ROI, изображения сегментации, псевдоцветные наложения, таблицы признаков, label image и при выбранных настройках промежуточные стеки. Для анализа лопастей формируются отдельные таблицы. Служебные журналы Alida сохраняют сведения о запуске. Такой набор позволяет одновременно получить численные данные и визуально проверить, каким объектам соответствуют строки таблицы.

PaCeQuant рассчитывает множество характеристик формы, включая показатели, связанные с лопастями. Большое число признаков не означает, что каждый из них нужно использовать в статистической модели. Перед сравнением групп следует определить первичные метрики, проверить распределения и исключить технически нестабильные признаки. Документация отдельно предупреждает, что очень малые различия в некоторых вычислениях кривизны могут зависеть от Java и проявляться лишь в глубоких десятичных разрядах.

Автоматическую сегментацию стоит валидировать по нескольким типам ошибок: потерянная клетка, объединение соседей, разделение одной клетки, включение фонового региона и неправильная граница на краю изображения. Для каждого типа достаточно небольшой вручную проверенной выборки. Если ошибки систематичны, корректируют параметры конвейера; если редки и локальны, быстрее использовать LabelImageEditor и затем режим FEATURES_ONLY.

Scratch Assay Analyzer

Scratch Assay Analyzer измеряет свободную область в изображениях эксперимента wound healing или scratch assay, где коллективная миграция клеток постепенно закрывает искусственно созданный промежуток. Инструмент ориентирован на оценку площади или степени закрытия, а не на отслеживание траектории каждой клетки. Поэтому ключевая задача подготовки — получить кадры, на которых граница между клеточным слоем и свободной зоной различима достаточно стабильно для всей временной серии.

Анализатор применялся к brightfield, phase contrast и fluorescence данным, но это не означает единых параметров для всех режимов съёмки. Фазовый контраст может создавать ореолы, яркопольная съёмка — неоднородный фон, а флуоресценция — локальные яркие структуры. Параметры сегментации необходимо подбирать на репрезентативных кадрах начала, середины и конца серии, потому что вид scratch меняется по мере закрытия.

Для отделения закрытого scratch от открытого может использоваться обучаемый SVM-классификатор. Такой компонент требует контрольных примеров: модель не должна оцениваться на тех же изображениях, по которым настраивалось её решение. Если экспериментальные условия сильно изменились — другой микроскоп, увеличение, тип клеток или контраст — прежняя модель нуждается в повторной проверке.

Результаты для временных точек можно объединять в таблицу. Перед статистикой нужно проверить соответствие имён файлов реальному времени: лексикографическая сортировка строк вроде t1, t10, t2 способна дать неправильный порядок, если схема именования не содержит ведущих нулей или явного числового поля. Лучше формировать имена вида t001, t002 и хранить таблицу соответствия времени эксперименту.

Если край scratch выходит за границу кадра или в поле присутствуют крупные посторонние области, итоговая площадь может стать несопоставимой между изображениями. В таких сериях требуется одинаковая область анализа. Обрезку следует выполнить по единому правилу до запуска анализатора и сохранить её параметры, иначе различия площади будут частично отражать разный кадр, а не миграцию.

CytoskeletonAnalyzer2D

CytoskeletonAnalyzer2D анализирует структурную организацию цитоскелета по текстурным признакам. В рабочем процессе используются локальные дескрипторы, включая Haralick/co-occurrence и local binary patterns, после чего признаки могут группироваться в кластеры. Результат описывает распределение структурных паттернов в клетках или группах, а не просто среднюю яркость канала.

Структура входных каталогов для этого приложения имеет смысловую нагрузку. Верхний уровень задаёт группы, ниже располагаются изображения и соответствующие маски или ROI. Ошибка в именовании может привести не к сообщению о неверном алгоритме, а к неправильной группировке результатов. В документации отмечается, что символ подчёркивания используется как разделитель при интерпретации названий групп, поэтому его лучше избегать внутри самих идентификаторов.

Для многоканальных данных выбирается канал, содержащий цитоскелетный сигнал. Если маска клетки была получена по другому каналу, необходимо проверить пространственное совпадение. Сдвиг между каналами даже на несколько пикселей особенно критичен около мембраны: текстурные признаки начнут учитывать фон или соседнюю клетку. При наличии хроматической аберрации корректную регистрацию лучше выполнить до анализа.

Алгоритм формирует локальные признаки и изображения, результаты кластеризации, распределения кластеров по клеткам и группам, а также сводные данные. Дополнительно могут формироваться PCA-представления, матрицы расстояний и данные для сетевой визуализации в Cytoscape. Эти выходы предназначены для разных вопросов: PCA помогает увидеть основные направления вариации, а распределение кластеров показывает, какие структурные паттерны преобладают в конкретном объекте.

Число кластеров нельзя выбирать только по тому, насколько красочно выглядит карта. Слишком малое число смешивает разные структуры, слишком большое дробит один устойчивый паттерн на несколько почти одинаковых классов. Выбор проверяют по стабильности результатов между повторностями и по интерпретируемости локальных участков. Если небольшое изменение входных параметров полностью перестраивает кластеры, количественное сравнение групп требует дополнительной валидации.

Опциональное снижение размерности методом PCA полезно при большом наборе коррелирующих текстурных признаков. При этом компоненты не имеют прямого биологического названия: каждая представляет комбинацию исходных переменных. Для отчёта следует хранить настройки и таблицу вкладов, иначе график PCA трудно воспроизвести и объяснить.

CellBoundaryExtractor2D

CellBoundaryExtractor2D помогает извлекать границы клеток из изображений мембран или сходных нитевидных структур. Один из центральных шагов усиливает сосудо- или линиеподобные элементы, затем разорванные участки могут соединяться по кратчайшим путям. Этот подход ориентирован на ситуацию, когда мембрана видна не непрерывно, а отдельными фрагментами.

Усиление линий должно соответствовать ширине реальной границы. Если масштаб выбран слишком большим, соседние мембраны могут сливаться в широкий ответ; слишком малый масштаб реагирует на шум и тонкие внутренние структуры. Перед автоматическим соединением разрывов полезно посмотреть именно карту усиленных линий, а не только финальную segmentation mask.

Закрытие разрыва кратчайшим путём зависит от стоимости прохождения через пиксели. Если вокруг клетки много похожих ярких структур, путь может соединить неправильные фрагменты. В таком случае простое увеличение допустимой длины разрыва обычно ухудшает ситуацию. Надёжнее улучшить входной сигнал, ограничить область поиска или затем вручную исправить редкие ошибки в LabelImageEditor.

Для этого приложения документирована потенциальная проблема конфликта библиотеки JGraphT при несовместимом наборе зависимостей. Если оператор не запускается после ручного копирования JAR-файлов, следует проверить дубли библиотек в Fiji и предпочесть согласованный набор, полученный через механизм обновлений. Случайное добавление ещё одной версии одной библиотеки часто создаёт больше конфликтов классов, чем решает.

Neuron Analyzer 2D

Neuron Analyzer 2D предназначен для сегментации нейронов на двумерных микроскопических изображениях и извлечения характеристик сомы, нейритов и конусов роста. В анализе используются активные контуры и последующие геометрические операции. Выходы включают длину и среднюю ширину нейритов, число ветвлений и конечных точек, характеристики конусов роста, а также профили флуоресценции и анализ частиц в выбранных областях.

Этот модуль имеет отдельные требования, отличные от большинства операторов: в документации для него указана Linux-среда и интеграция с R, rJava и пакетом xcms из Bioconductor, а также необходимость корректно настроенных переменных окружения. Поэтому наличие остальных команд MiToBo в Fiji ещё не подтверждает готовность Neuron Analyzer. Перед экспериментом стоит выполнить тестовый запуск именно этого приложения на одном примере.

Сегментация нейрита особенно чувствительна к тонким разрывам. Маленький пропуск в маске превращает один отросток в два, что меняет длину, количество концов и ветвей. Для контроля следует накладывать скелет или контур на исходный канал и отдельно просматривать участки слабого сигнала. Средняя ошибка площади при этом может быть небольшой, но топологические признаки окажутся неправильными.

Профиль флуоресценции вдоль нейрита имеет смысл только при корректной пространственной геометрии и одинаковой обработке фона. Если сравниваются разные изображения, интенсивность должна быть сопоставима по условиям съёмки и предобработке. MiToBo может извлечь числовой профиль, но не компенсирует произвольные различия экспозиции или насыщение детектора.

MiCA и анализ клеточной миграции

Среди специализированных приложений MiToBo есть инструменты для сегментации и анализа клеточных структур, а также Cell Migration Analyzer для одиночной клеточной миграции во временных последовательностях. В таких задачах важно различать два уровня ошибок: неверная сегментация объекта на отдельном кадре и неверное связывание объекта между кадрами. Даже идеальная траектория не исправляет неправильную форму клетки, а хороший контур не гарантирует правильную идентичность во времени.

При подготовке time-lapse данных необходимо сохранять неизменный шаг времени и учитывать пропущенные кадры. Скорость, длина пути и другие производные характеристики рассчитываются из временной шкалы; если интервалы неодинаковы, их нельзя интерпретировать как равномерную последовательность. Перед анализом стоит проверить метаданные или отдельную таблицу времени, а не полагаться только на номер файла.

Большой дрейф поля зрения создаёт ложное коллективное движение. Если камера или образец смещаются, траектории всех клеток получают общий компонент. Такой дрейф следует корректировать до анализа миграции либо явно учитывать в модели. Проверка проста: неподвижные ориентиры или фоновые структуры не должны систематически перемещаться вместе с клетками.

Форматы изображений и типы данных

MiToBo использует собственную иерархию MTBImage как оболочку для изображений и гиперстеков. Доступны варианты для byte, short, int, float, double и RGB, что позволяет сохранять разную точность вычислений. Преобразование типа — не нейтральная операция. Перевод float в byte может обрезать или масштабировать значения, а перевод signed/unsigned представлений требует понимания диапазона. Перед конвертацией нужно знать, какие значения ожидает следующий оператор.

ImageReaderMTB и ImageWriterMTB связывают ввод-вывод с операторной моделью и историей обработки. Поддержка реальных файлов опирается на инфраструктуру Bio-Formats и ImageJ, поэтому набор распознаваемых микроскопических форматов шире, чем простой список TIFF/JPEG. Однако конкретные метаданные могут импортироваться не полностью одинаково. После чтения нового формата нужно проверить размерность C/Z/T, физический размер пикселя и порядок каналов.

Для промежуточных научных данных предпочтительны форматы без потерь. JPEG не подходит для label image или маски, потому что компрессия создаёт новые значения около границ. TIFF лучше соответствует задачам, где нужно сохранить точные пиксели и метки. Для таблиц специализированные приложения используют текстовые или табличные файлы, а ROI сохраняются в форматах ImageJ.

Карта меток требует целочисленной идентичности объектов. Если её открыть в программе, автоматически нормализующей яркость, а затем сохранить как обычный визуальный снимок, метки могут быть перестроены. Для визуализации лучше создавать отдельную копию или цветовое представление, оставляя исходную label image неизменной.

При работе с RGB нужно помнить, что многие алгоритмы сегментации ожидают одно числовое поле интенсивности, а не цветную фотографию. Правильный путь — выбрать информативный канал или выполнить осмысленное преобразование, а не подавать RGB в оператор, рассчитанный на grayscale. В микроскопии каналы обычно имеют биологическое значение, поэтому простое усреднение цветов может уничтожить специфический сигнал.

Каналы, Z и время

MTBImage хранит размеры X, Y, Z, T и C, но прикладные инструменты по-разному используют эту размерность. Часть операторов обрабатывает текущее двумерное изображение, часть может работать со стеками, а специализированный анализатор прямо просит номер канала. Перед запуском нужно выяснить, где оператор выбирает слой: в параметре, через активное окно ImageJ или автоматически по данным.

Для многоканального эксперимента полезно составить простую карту: C1 — ядра, C2 — мембрана, C3 — цитоскелет и так далее. Номера следует сверить после импорта, потому что экспорт из другого ПО может менять порядок. Ошибка канала часто выглядит правдоподобно: алгоритм находит структуры и выдаёт таблицу, но измеряет не тот маркер.

Если анализ выполняется по отдельным Z-срезам, один биологический объект может встречаться на нескольких слоях и быть посчитан несколько раз. Для истинного 3D-подсчёта нужен оператор, который понимает объёмные компоненты. Нельзя просто сложить количества из всех срезов и считать результат числом клеток без дополнительного правила объединения.

Для временных рядов аналогично различаются покадровая сегментация и отслеживание. Покадровый анализ отвечает, сколько объектов видно на каждом времени, но не сообщает, какой объект является продолжением какого. Если требуется миграция или изменение одной клетки, нужен этап связывания идентичностей между кадрами.

Калибровка и физические единицы

Физический размер пикселя превращает площадь из пикселей в квадратные микрометры, а длину — в микрометры. Значение может приходить из метаданных изображения или задаваться вручную. Его нужно проверить до измерения, а не после экспорта таблицы. Если неправильная калибровка уже использована в расчёте признаков, простого переименования единицы недостаточно: часть производных показателей потребуется пересчитать.

MorphologyAnalyzer2D предполагает квадратные пиксели. Если изображение имеет разный физический шаг по X и Y, сначала следует привести данные к корректному представлению или использовать метод, который явно поддерживает анизотропию. Игнорирование различия искажает периметр, ориентацию, длину и другие геометрические величины.

Для Z-стеков анизотропия ещё заметнее: расстояние между срезами часто значительно больше размера пикселя в плоскости. Двумерный оператор не превращается в корректный 3D-анализ только потому, что метаданные содержат Z-step. Если объект должен измеряться в объёме, нужна соответствующая объёмная процедура.

Калибровка ROI особенно уязвима, потому что файл области может хранить геометрию без всей информации исходного изображения. В PaCeQuant для такого сценария предусмотрено ручное задание масштаба. Хранить ROI лучше вместе с исходным изображением и таблицей калибровки, а не как независимый файл без контекста.

Пакетная обработка

Пакетный режим экономит время только после того, как одиночный запуск проверен. Правильная последовательность — выбрать несколько изображений, представляющих весь диапазон качества, подобрать параметры, визуально проверить промежуточные маски, затем запускать серию. Если сразу обработать сотни файлов с неверным порогом, автоматизация лишь быстро размножит одну ошибку.

В каталогах следует отделять вход и выход. Некоторые специализированные анализаторы обходят директории рекурсивно, поэтому результат предыдущего запуска не должен выглядеть как новый исходник. Наличие слов results, masks или edited в имени полезно человеку, но алгоритм ориентируется на заданную структуру и фильтры, а не на интуитивный смысл названия.

Имена файлов должны быть стабильными идентификаторами. В них удобно кодировать образец, повтор, поле зрения и время, но не стоит помещать значения параметров анализа. Параметры лучше хранить в конфигурации и истории. Иначе при повторном запуске имя перестаёт соответствовать фактическим настройкам.

После пакетного прохода нужен автоматический и визуальный контроль. Автоматически можно проверить пустые таблицы, нулевое число объектов, экстремальные площади, необычно большие label values и отсутствие ожидаемых файлов. Визуально — случайную выборку и все статистические выбросы. Такой двухуровневый контроль быстрее просмотра каждого кадра и надёжнее слепого доверия таблице.

Если серия неоднородна по освещению или контрасту, один глобальный порог может быть плохим выбором. Следует использовать локальный метод, нормализацию или разделить данные на однородные группы с разными заранее обоснованными конфигурациями. Подбирать отдельный порог вручную для каждого изображения можно, но тогда процедура становится оператор-зависимой и её труднее воспроизводить.

Как проверять качество сегментации

Качественная сегментация — это не маска, которая визуально похожа на объект, а маска, достаточная для конкретного измерения. Для подсчёта допустима небольшая ошибка границы, если объекты не сливаются и не теряются. Для анализа roughness та же ошибка может быть критична. Поэтому критерии контроля должны зависеть от итогового признака.

Минимальный контроль включает наложение контура на исходный канал, просмотр случайных кадров и выборку трудных случаев. Для подсчёта дополнительно полезно вручную разметить небольшой эталон и сравнить true positives, false positives и false negatives. Для площади и формы можно сравнить несколько вручную очерченных объектов и оценить систематическое смещение.

Слияние и разделение лучше учитывать отдельно от обычной ошибки пикселей. Две клетки, объединённые в одну, могут дать высокий процент совпадающей площади, но количество объектов будет неверным. Одну клетку, разделённую на три, нельзя считать тремя независимыми true positives. Для задач подсчёта объектный уровень важнее чистой пиксельной метрики.

Пограничные объекты требуют единого правила. Их можно исключать, учитывать полностью или измерять частично — в зависимости от задачи. Главное, чтобы правило применялось одинаково ко всем изображениям. Если на одном кадре обрезанная клетка удаляется вручную, а на другом остаётся, групповые показатели будут смещены.

Следует отдельно проверять отрицательные изображения или области без целевого объекта. Они показывают, насколько алгоритм склонен создавать ложные компоненты из фона. Настройка только на хороших положительных примерах почти всегда недооценивает проблему false positives.

Типичные ошибки и способы исправления

Симптом	Вероятная причина	Что проверить
Оператор не появляется в дереве	Неполный набор компонентов или конфликт зависимостей	Согласованность Fiji, update site и библиотек Alida/MiToBo
Вместо клеток выделен фон	Перепутана полярность контраста	Что темнее: объект или фон; направление порога
Все клетки стали одной областью	Слабые границы или чрезмерное закрытие	Промежуточную маску, размер структурного элемента, watershed
Одна клетка разбита на части	Шум, лишние минимумы, разрывы сигнала	Фильтрацию, маркеры, масштаб и параметры разделения
Слишком много мелких объектов	Шум после порога или детектора	Предварительный фильтр и минимальный размер региона
Площади отличаются в десятки раз	Неверная физическая калибровка	Pixel size, единицы, метаданные и ручной масштаб
В пакете анализируются результаты	Входной и выходной каталоги пересекаются	Структуру папок и файловый фильтр
LabelImageEditor показывает лишние файлы	Слишком широкое регулярное выражение	Java regex и набор имён в каталоге
После сохранения метки испорчены	Формат или конверсия изменили значения	Использование TIFF и исходный целочисленный тип
Контур snake не сходится к объекту	Плохая инициализация или энергия	Начальный контур, изображение энергии, критерий остановки
UWT пропускает крупные частицы	Неверный диапазон масштабов	JMin/JMax и характерный размер объектов
FeatureColorMapper почти одного цвета	Диапазон задаёт выброс	Минимум/максимум шкалы и распределение признака
PaCeQuant даёт большие слившиеся регионы	Границы не замкнулись	Контраст границы, промежуточные этапы, gap closing
Показатели скелета нестабильны	Тонкие разрывы или перемычки	Маску и скелет поверх исходника
Миграция направлена одинаково у всех клеток	Дрейф поля зрения	Неподвижные ориентиры и регистрацию кадров
Модуль нейронов не стартует	Не выполнены внешние требования	Linux, R/rJava, xcms и переменные окружения

Выбор оператора по задаче

Задача	Подход в MiToBo	Ключевая проверка
Удалить импульсный шум	Ранговая фильтрация	Сохранность самых маленьких истинных объектов
Подчеркнуть мембрану или волокно	Ridge/vesselness detector	Соответствие масштаба ширине структуры
Получить простую маску	Thresholding	Полярность и неоднородность фона
Пронумеровать объекты	LabelComponentsSequential	Нет ли слитых компонентов
Разделить касающиеся клетки	Watershed	Пере- и недосегментация
Уточнить сложную границу	Snakes или level sets	Инициализация и сходимость
Измерить форму	MorphologyAnalyzer2D	Калибровка и качество label image
Посчитать точки с ручной проверкой	MTB Cell Counter	Ошибки детектора по типам маркеров
Исправить разметку	LabelImageEditor	Сохранение исходных меток и ограниченный Undo
Показать признак на карте	FeatureColorMapper	Единая цветовая шкала
Измерить pavement cells	PaCeQuant	Качество границ и физический масштаб
Оценить закрытие scratch	Scratch Assay Analyzer	Единая область кадра и контраст
Сравнить структуру цитоскелета	CytoskeletonAnalyzer2D	Канал, маски и структура каталогов
Получить клеточные границы	CellBoundaryExtractor2D	Масштаб линий и корректность замыкания
Измерить нейриты	Neuron Analyzer 2D	Непрерывность тонких отростков

Практический сценарий: подсчёт флуоресцентных ядер

Для ядер с ярким сигналом на тёмном фоне разумный конвейер начинается с выбора нужного канала и проверки насыщения. Затем применяют мягкую фильтрацию, если присутствует точечный шум, получают бинарную маску и маркируют связные компоненты. Если ядра касаются друг друга, добавляют разделение watershed. После этого объекты фильтруют по обоснованному диапазону площади и визуально сравнивают метки с исходным каналом.

Если ядра имеют разные размеры, один порог минимальной площади нельзя использовать как основной способ борьбы с шумом: он удалит мелкие истинные ядра вместе с артефактами. Лучше уменьшить шум на стадии изображения или использовать признаки, отличающие артефакт по интенсивности и форме. Порог площади оставляют как последний защитный фильтр для заведомо невозможных размеров.

Для полуавтоматического режима вместо полностью автоматической маркировки можно использовать MTB Cell Counter с UWT Particle Detector. Детектор выдаёт кандидатов, после чего оператор проверяет пропуски и ложные точки. Такой подход особенно эффективен при десятках или сотнях объектов в кадре: большая часть работы автоматизирована, но редкие сложные случаи исправляются вручную.

Результат стоит сохранять минимум в трёх формах: изображение или маска с объектами, таблица количественных данных и конфигурация/разметка, позволяющая повторить обработку. Одно число число ядер недостаточно для аудита: при спорном результате нельзя будет понять, какие точки были включены.

Практический сценарий: измерение формы клеток

Если исходная задача — сравнить форму клеток, самым важным артефактом становится корректная label image. Сначала получают границы автоматическим сегментатором, затем проверяют слияния и разрывы. Редкие ошибки исправляют в LabelImageEditor, выполняют Relabel и сохраняют отредактированную карту отдельно от автоматической. Только после этого запускают MorphologyAnalyzer2D или PaCeQuant в режиме извлечения признаков.

Набор признаков выбирают до статистического сравнения. Для общей компактности подходят круглотность и solidity, для вытянутости — длина, ширина и эксцентриситет, для неровной границы — периметр и специализированные показатели шероховатости, для лопастной формы — признаки выступов и впадин. Одновременное тестирование десятков сильно коррелирующих величин увеличивает риск случайных выводов и усложняет интерпретацию.

Изображения разных увеличений можно объединять только после согласования калибровки и параметров сегментации. Структурный элемент в пять пикселей и минимальная область в сто пикселей означают разные физические размеры при разной оптике. Если серии нельзя привести к единой схеме, их лучше анализировать отдельно и объединять только показатели в физических единицах после проверки сопоставимости.

Практический сценарий: анализ цитоскелета

Для CytoskeletonAnalyzer2D сначала проверяют маску клетки и канал цитоскелета. Маска должна ограничивать область, где текстура действительно относится к анализируемой клетке. Если граница маски проходит через соседнюю клетку или захватывает большой фон, локальные признаки получат смешанное распределение. Особенно внимательно контролируют клетки на краях кадра.

После извлечения текстурных признаков и кластеризации нужно оценить пространственную карту кластеров. Если один кластер систематически соответствует фону или границе маски, это технический, а не биологический паттерн. Исправляют маску или параметры локальной области и повторяют анализ до сравнения групп.

Групповые диаграммы и PCA используют только после проверки качества на уровне отдельных клеток. Красивое разделение групп на PCA не доказывает корректность признаков, если один эксперимент отличается освещением или масками. Технические ковариаты нужно исключать организацией данных и одинаковой предобработкой.

Практический сценарий: воспроизводимый граф Grappa

Для повторяемого конвейера в Grappa сначала размещают чтение изображения и явный выбор/преобразование данных, затем фильтр, сегментацию, маркировку и измерение. Каждый переход проверяют на одном файле. После этого добавляют запись критических промежуточных результатов. Если какой-либо параметр меняется вручную между изображениями, пакетный граф ещё не готов.

Узлы следует соединять по типам и по смыслу. То, что Grappa разрешает соединение двух совместимых MTBImage, не означает, что выход одного оператора является правильным биологическим входом другого. Например, усиленная карта линий и исходный канал могут иметь одинаковый технический тип, но разные значения. Назначение каждого узла нужно фиксировать в структуре проекта и именах выходных файлов.

После построения схемы её проверяют на крайних случаях: самом тёмном кадре, самом ярком, наиболее плотном и наиболее пустом. Если параметры работают только на среднем изображении, массовый запуск приведёт к систематическим выбросам. При необходимости данные делят на заранее определённые классы качества, каждому из которых соответствует своя конфигурация.

Проектирование анализа без скрытых ручных шагов

Перед созданием большого конвейера полезно записать задачу в терминах входа, объекта и результата. Например: вход — флуоресцентный канал мембраны; объект — каждая замкнутая клеточная область; результат — площадь, периметр и solidity в физических единицах. Такая формулировка сразу показывает, какие промежуточные сущности нужны: усиленная граница, бинарная сеть, карта меток и таблица. Если вместо этого начать с перебора операторов, легко получить много промежуточных картинок без ясного критерия правильности.

Каждый этап должен решать одну наблюдаемую проблему. Фильтр добавляют, если шум мешает следующей операции; морфологию — если в маске есть конкретный тип дефекта; watershed — если присутствуют слитые объекты; ручное редактирование — если редкие ошибки дешевле исправить вручную, чем усложнять алгоритм. Такая дисциплина предотвращает цепочки, в которых несколько операций взаимно компенсируют артефакты и становятся непонятными при переносе на новую серию.

Параметры стоит делить на физически обусловленные и технические. К первым относятся размеры объектов, допустимая ширина границы и масштаб структур; они связаны с микроскопией и должны пересчитываться при изменении разрешения. Ко вторым относятся, например, пути к каталогам или выбор выходных изображений. Если физический параметр хранится только как число пикселей без пояснения, его легко механически перенести в несопоставимую серию.

Для ключевых этапов полезно заранее определить контрольное изображение. У фильтра контролируют сохранность мелких объектов, у порога — контур на исходнике, у watershed — корректность разделения соседей, у MorphologyAnalyzer2D — соответствие строк таблицы реальным меткам. Один и тот же финальный показатель не подходит для диагностики всех стадий: ошибка могла возникнуть раньше и случайно компенсироваться позже.

Ручная коррекция допустима, если правило явно сформулировано. Например, можно удалять объекты, которые очевидно лежат за пределами области интереса, или разделять слитые клетки по видимой мембране. Нельзя незаметно исправлять маски так, чтобы приблизить итоговые числа к ожиданиям. Сохранённая edited-label image должна позволять другому человеку увидеть, какие изменения стали частью измерения.

Работа с интенсивностью и фоном

Многие операторы используют абсолютные или относительные значения яркости, поэтому фон нужно оценивать до пороговой обработки и измерения. Неоднородная подсветка способна сделать один глобальный порог слишком строгим в тёмной части кадра и слишком мягким в светлой. В такой ситуации предпочтительнее локальный метод или корректная компенсация фона, а не ручной подбор разных порогов для соседних областей одного изображения.

Насыщенные пиксели теряют количественную информацию. Если значительная часть объекта находится на верхней границе динамического диапазона, средняя интенсивность и профиль флуоресценции уже не отражают реальное различие сигнала. Программа может корректно вычислить число, но исходные данные для такого измерения повреждены. Перед анализом интенсивности следует проверить гистограмму и отсутствие систематического клиппинга.

Для подсчёта объектов абсолютная интенсивность иногда менее важна, чем устойчивость контраста границы. Однако фон всё равно влияет на детекторы и пороги. Если серия снята с разной экспозицией, одинаковые числовые настройки могут вести себя по-разному. Валидация должна включать изображения из разных частей диапазона экспозиций, а не только один удачный кадр.

При сравнении флуоресцентной интенсивности между группами нельзя автоматически считать нормализацию безвредной. Нормализация, удобная для сегментации, может удалить именно различие уровня сигнала, которое требуется измерить. Поэтому полезно разделять канал или копию данных, используемую для поиска областей, и исходные значения, из которых извлекается количественная интенсивность.

Области интереса и маскирование

ROI позволяют ограничить анализ заданной частью изображения или передать готовую геометрию объекту измерения. Они особенно полезны, когда экспериментальная область известна заранее: например, нужно исключить рамку, техническую метку или участок без образца. Ограничение области должно применяться одинаково ко всей серии; индивидуальная подгонка границы под результат делает сравнение зависимым от оператора.

При преобразовании ROI в label image нужно следить за пересечениями. Две области, которые геометрически накладываются, не могут одновременно иметь независимые значения одного пикселя в простой карте меток. Если перекрытие допустимо по биологическому смыслу, его нужно представлять другим способом или анализировать классы отдельно.

ROI, созданная на одном масштабе или после обрезки, не должна механически применяться к изображению другого размера. Координаты могут оставаться формально допустимыми, но указывать на другую область. Для шаблонных ROI требуется одинаковая геометрия кадра либо явное преобразование координат.

При пакетной работе полезно проверять количество ROI на файл. Пустой набор, неожиданно одна гигантская область или резкий скачок количества обычно указывают на сбой сегментации либо несоответствие входных данных. Такие проверки можно использовать как фильтр для ручного контроля, не открывая каждый кадр.

Как интерпретировать таблицы признаков

Строка таблицы имеет смысл только вместе с идентификатором объекта. Если после редактирования карта меток была перенумерована, старые номера больше нельзя связывать с новой разметкой. Поэтому таблицу следует генерировать из окончательной версии label image и хранить рядом с ней. Нельзя объединять таблицу до правки маски с изображением после Relabel.

Площадь и периметр имеют разные единицы и разную чувствительность к дискретизации. При малых объектах один пиксель на границе составляет значительную долю площади, поэтому относительная ошибка выше. Такие объекты требуют более строгого минимального размера или отдельной оценки точности. Исключение мелких регионов должно основываться на разрешающей способности и биологии, а не на удобстве статистики.

Круглотность и solidity часто воспринимаются как интуитивные числа, но они описывают разные свойства. Объект может иметь высокую solidity и при этом быть вытянутым; может быть компактным по площади, но иметь неровный периметр. Интерпретировать один показатель как универсальную правильность формы некорректно. Для каждого признака нужен морфологический смысл, связанный с исследовательским вопросом.

При большом числе признаков следует проверять корреляции. Площадь, периметр, длина и размер выпуклой оболочки часто связаны между собой, поэтому статистическая модель может фактически многократно учитывать один размерный эффект. Текстурные признаки тоже могут быть коррелированы. PCA в CytoskeletonAnalyzer2D — один из способов увидеть совместную вариацию, но для обычной таблицы аналогичную проверку можно выполнять уже после экспорта.

Нулевые и отсутствующие значения нужно различать. Ноль может означать реальное отсутствие признака, а пустое или неопределённое значение — невозможность расчёта для конкретной геометрии. Замена всех пропусков нулями создаёт искусственный класс объектов. Перед статистикой необходимо выяснить, почему значение не рассчитано.

Диагностика проблем запуска

Если MiToBo не появляется там, где ожидается в Fiji, сначала проверяют не отдельный оператор, а согласованность компонентов. MiToBo опирается на Alida и набор библиотек; ручное смешивание JAR-файлов разных поколений может приводить к ошибкам загрузки классов. Механизм update site удобен тем, что устанавливает согласованный набор зависимостей. При ручном восстановлении старой среды нужно избегать одновременного присутствия нескольких конфликтующих копий одной библиотеки.

Ошибки класса NoClassDefFoundError или ClassNotFoundException обычно указывают на отсутствующую либо несовместимую зависимость, а не на неправильное изображение. В такой ситуации бессмысленно менять параметры сегментации. Нужно определить имя отсутствующего класса, проверить, какой компонент его предоставляет, и убедиться, что Java загружает единственную совместимую копию.

Если окно оператора открывается, но запуск завершается на валидации параметров, проблема находится уже на уровне конфигурации. Следует проверить обязательные поля, тип выбранного файла, диапазоны чисел и вложенные конфигураторы. Для сложных операторов полезно вернуть параметры к известной рабочей конфигурации и добавлять изменения по одному.

Ошибки чтения изображения могут быть связаны не с алгоритмом, а с Bio-Formats, метаданными или повреждённым файлом. Контрольный тест — открыть тот же файл обычными средствами Fiji и проверить размерность. Если C/Z/T определены неверно уже при импорте, MiToBo будет анализировать неправильную структуру данных.

Нехватка памяти проявляется иначе: большие стеки или несколько промежуточных копий могут исчерпать heap Java. Решение заключается не только в увеличении памяти. Стоит проверить, действительно ли оператору нужен весь стек, можно ли обрабатывать данные по плиткам или слоям и не сохраняются ли одновременно лишние промежуточные массивы. ImageToTilesSplitter предусмотрен именно для разбиения больших изображений на плитки в подходящих сценариях.

Производительность и большие изображения

Время обработки определяется размером данных и алгоритмом. Простая морфология на бинарной маске обычно масштабируется предсказуемее, чем итеративные активные контуры или сложная кластеризация текстуры. Поэтому при подборе параметров лучше использовать небольшой, но репрезентативный участок, а полный кадр запускать после проверки. Это уменьшает время экспериментов с настройками без изменения логики метода.

Разбиение на плитки подходит не всем задачам. Локальная фильтрация переносится на плитки сравнительно легко при достаточном перекрытии, а глобальная сегментация или объект, пересекающий границу плитки, создаёт проблему слияния результатов. Если объект может быть больше плитки, необходимо предусмотреть overlap и правило объединения меток. Иначе один объект превратится в несколько независимых.

При пакетной обработке полезно оценивать не только среднее время на файл, но и максимальное. Один необычно большой или сложный кадр может определять длительность всей серии и расход памяти. Такие выбросы стоит выявлять до ночного запуска, проверяя размеры файлов и размерность стеков.

Сохранение каждого промежуточного изображения повышает проверяемость, но увеличивает объём диска и операции ввода-вывода. Компромисс — сохранять контрольные этапы, которые реально позволяют локализовать ошибки: после фильтра, после сегментации и окончательную label image. Внутренние технические массивы можно не экспортировать, если они не участвуют в проверке.

Совместимость рабочего окружения

Основная интеграция MiToBo рассчитана на ImageJ/Fiji и Java. Набор операторов сам по себе не задаёт ограничения конкретной операционной системы для большинства обычных задач, поскольку используется Java-инфраструктура. Но специализированные приложения могут иметь отдельные внешние зависимости. Neuron Analyzer 2D — наиболее заметный пример с Linux и R-компонентами.

При совместимости важнее согласованность экосистемы, чем отдельный номер одного JAR. Fiji содержит множество библиотек, и обновление одной зависимости вручную способно нарушить компонент, который рассчитывал на другую версию. Если рабочая лабораторная среда уже валидирована, перед обновлением разумно сохранить её копию или зафиксировать список update sites, чтобы можно было воспроизвести конфигурацию.

Для архивного проекта нужно сохранять не только результат и настройки оператора, но и сведения об окружении: Java, Fiji, включённые update sites и набор ключевых компонентов. Это особенно важно для сложных pipeline, где небольшие изменения библиотек могут влиять на численные детали или доступность операторов. Конкретные исторические номера не нужны в самой методике; важна возможность восстановить ту среду, в которой получен результат.

Совместимость файла и совместимость алгоритма — разные вещи. То, что Bio-Formats открыл новый микроскопический формат, не означает, что выбранный анализатор понимает все измерения этого файла. Нужно отдельно проверить порядок каналов, Z/T, калибровку и ожидаемый тип изображения.

Ограничения MiToBo, которые важно учитывать

MiToBo предоставляет много алгоритмов, но не выбирает научную постановку задачи за пользователя. Автоматическая форма может проверить тип параметра, но не знает, является ли яркий объект ядром, артефактом или насыщенным участком. Для корректного анализа всё равно нужен эталон и критерии качества.

Интерфейс ориентирован на научные операторы и параметры, поэтому сложнее универсальных фоторедакторов. Пользователь сталкивается с картами меток, типами данных, вложенными конфигураторами, калибровкой и зависимостями. Это оправдано для воспроизводимой обработки, но требует понимания алгоритма. Простое перебирание чисел без контроля промежуточных масок быстро приводит к переобучению параметров под несколько изображений.

Не все функции одинаково универсальны. Базовые фильтры, морфология и маркировка применимы к разным изображениям, а PaCeQuant, Scratch Assay Analyzer, CytoskeletonAnalyzer2D и Neuron Analyzer созданы под конкретные типы биологических задач. Их внутренние предположения нельзя переносить на другой объект только из-за визуального сходства.

Часть приложений зависит от строгой структуры каталогов, имён или внешних компонентов. Это увеличивает требования к организации проекта. Ошибка в папках способна повлиять на группировку данных, а несовместимая библиотека — на запуск. Хорошая практика — держать шаблон структуры проекта и проверенный небольшой набор данных для теста среды.

Интерактивные инструменты вроде LabelImageEditor и MTB Cell Counter повышают качество там, где автоматизация ошибается, но вводят ручной компонент. Его нужно документировать и, по возможности, проверять повторной разметкой части данных другим оператором. Иначе различия между людьми могут стать существеннее различий между экспериментальными группами.

Сравнение MiToBo с аналогами

Программа	Лучше подходит для	Главное ограничение
MiToBo	Операторных цепочек биомедицинского анализа в ImageJ/Fiji, специализированных задач клеточной морфологии и микроскопии	Для сложных схем требуется разбираться в параметрах, типах данных и Alida
CellProfiler	Высокопроизводительных модульных pipeline для сегментации и измерения клеточных изображений	Не заменяет ручную интерактивную правку сложной разметки
ilastik	Интерактивной сегментации и классификации пикселей или объектов с машинным обучением	Качество зависит от репрезентативной разметки и признаков
QuPath	Цифровой патологии, больших слайдов, аннотаций тканей и клеточного анализа	Основной рабочий процесс ориентирован на гистологические whole-slide данные
Icy	Расширяемого анализа биологических изображений с визуальными протоколами и плагинами	Конкретный сценарий зависит от доступности и совместимости нужных плагинов
Fiji/ImageJ	Универсальной интерактивной обработки изображений и огромной экосистемы плагинов	Сложный воспроизводимый анализ часто приходится собирать из разных команд и расширений

MiToBo логичнее выбирать, когда анализ уже строится вокруг ImageJ/Fiji, нужны его конкретные операторы или специализированные приложения и важна операторная история Alida с графическими workflow. CellProfiler удобнее для стандартизованных высокопроизводительных конвейеров, ilastik — когда ключевой этап лучше решается обучаемой интерактивной классификацией, QuPath — для цифровой патологии и больших слайдов, Icy — для собственной экосистемы протоколов и плагинов. Чистый Fiji остаётся наиболее универсальной основой, но MiToBo добавляет к ней согласованную модель операторов и ряд готовых биомедицинских анализаторов.

Контрольный список перед массовым запуском

• Проверить, что открыт правильный канал и размерности C, Z, T интерпретированы верно.
• Убедиться, что физический размер пикселя известен и используется в нужных единицах.
• Сохранить неизменяемую копию исходных изображений.
• Отделить каталог входа от каталога результатов.
• Проверить конфигурацию на ярком, тёмном, плотном и пустом примере.
• Сравнить промежуточную маску с исходным изображением, а не только итоговую таблицу.
• Определить правило для объектов на границе кадра.
• Зафиксировать диапазон допустимых размеров и объяснить его физический смысл.
• Проверить, не сливаются ли соседние объекты и не дробится ли один объект на несколько.
• Для карт меток использовать формат без потери целочисленных значений.
• Сохранить параметры оператора или схему Grappa.
• Если используется ручная коррекция, сохранить отдельную edited-разметку.
• Для пакетного запуска исключить результаты предыдущих проходов из входного дерева.
• Проверить несколько статистических выбросов вручную после обработки.
• Не объединять таблицы с разными единицами или разной калибровкой.
• Для time-lapse проверить шаг времени и дрейф поля зрения.
• Для многоканальных данных проверить регистрацию каналов.
• Для Neuron Analyzer отдельно проверить внешние зависимости до начала серии.
• Зафиксировать рабочее окружение Fiji/Java и подключённые компоненты.
• Хранить результат вместе с маской, по которой он был рассчитан.

Когда MiToBo особенно полезен

Наиболее сильный сценарий MiToBo — исследовательская задача, в которой нужно соединить классические операции обработки с предметным анализатором и сохранить понятный путь от исходника до измерения. Например, мембрана усиливается ridge-фильтром, разрывы закрываются, области исправляются вручную, MorphologyAnalyzer2D рассчитывает признаки, а FeatureColorMapper показывает их распределение. Все эти стадии работают с совместимыми представлениями данных и могут быть организованы в одну методику.

Второй сильный сценарий — повторяемая подготовка данных. Alida Runner даёт единообразные формы операторов, сохранение конфигураций и историю, а Grappa позволяет собирать граф. Это полезно, когда процедуру должен повторять не автор алгоритма, а другой исследователь: вместо устного списка команд он получает конкретную схему и набор параметров.

Третий сценарий — полуавтоматический контроль качества. MTB Cell Counter и LabelImageEditor занимают промежуточную позицию между полностью ручной разметкой и полностью автоматическим pipeline. Автоматика выполняет основную работу, а человек исправляет ограниченное число сложных случаев. При правильном протоколе это даёт более стабильный результат, чем попытка сделать сложный детектор безошибочным любой ценой.

Итоговая методика работы

Работу с MiToBo разумно строить от измерительного вопроса к алгоритму. Сначала определяют объект и единицы, затем выбирают представление данных, получают и проверяют маску, только после этого рассчитывают признаки. В процессе сохраняют критические промежуточные изображения, параметры и окончательную разметку. Такой порядок делает ошибку локализуемой: если таблица выглядит неправильно, можно понять, была ли проблема в импорте, фильтрации, сегментации, ручной коррекции или измерении.

Для единичного изображения достаточно Runner и визуального контроля. Для серии лучше использовать сохранённые конфигурации, пакетные режимы специализированных приложений или Grappa. Чем больше файлов, тем важнее автоматические проверки на пустые результаты, экстремальное число объектов и неправильную калибровку. Ручной просмотр при этом не исчезает, а переносится на эталонную выборку и выбросы.

MiToBo полезен не количеством команд как таковым, а возможностью связать базовую обработку, специализированные биомедицинские анализаторы и воспроизводимую операторную модель. Если сохранять исходные данные, карту меток, параметры и таблицу как единый набор, результат остаётся проверяемым: можно повторить вычисление, сравнить альтернативную сегментацию и увидеть, какой конкретно этап изменил научный показатель.

Проверка перед экспортом результатов

Перед окончательным сохранением таблиц полезно открыть несколько строк и найти соответствующие им объекты на карте меток. У каждой строки должен быть однозначный регион, а у каждого включённого региона — ожидаемая запись. Затем проверяют единицы площади и длины, отсутствие случайных фоновых компонентов, правило для объектов на границе и совпадение числа меток с числом анализируемых объектов. Если использовалась ручная коррекция, расчёт выполняют именно по финальной edited-разметке, а автоматическую маску оставляют только как промежуточный контроль. Для цветовых карт фиксируют один диапазон шкалы для сравниваемой серии; для временных данных дополнительно сверяют порядок кадров. Такой короткий аудит ловит ошибки, которые не видны по одной сводной статистике.

После проверки проект лучше считать набором связанных сущностей: исходное изображение, конфигурация оператора или схема Grappa, окончательная маска или ROI, численная таблица и контрольная визуализация. Удаление любого из этих элементов затрудняет воспроизведение. Если новый анализ меняет параметры сегментации, старую таблицу не перезаписывают: создают новый результат и сравнивают маски. Так можно установить, связано ли изменение показателя с биологическими данными или только с другой настройкой алгоритма.

Результат сверяют с маской.
