Orbit Image Analysis помогает количественно анализировать микроскопические и полноформатные гистологические изображения: размечать области интереса, обучать классификацию тканей, сегментировать и классифицировать клетки и другие объекты, строить маски и исключающие области, измерять площадь, интенсивность и геометрические признаки, а затем применять сохранённые модели к серии снимков.

Основной рабочий подход строится вокруг обучаемых моделей. Пользователь показывает программе характерные участки изображения, задаёт классы, проверяет цветное наложение результата и при необходимости уточняет обучающие области. Для задач на уровне отдельных объектов сначала настраивается отделение переднего плана от фона, затем найденные объекты можно разделить на классы по размеру, форме, интенсивности и другим вычисляемым признакам.

Программа особенно полезна там, где один кадр слишком велик для обработки целиком в оперативной памяти: изображения читаются и анализируются фрагментами, при этом можно ограничивать расчёт вручную очерченным ROI, обучаемой картой исключения или маской. Такой способ подходит для цифровой патологии, флуоресцентной микроскопии и других сценариев, где важны воспроизводимая разметка, количественный результат и повторное применение одной модели к множеству изображений.

Сравнение Orbit Image Analysis с аналогами

Программа	Лучше подходит для	Главное ограничение
Orbit Image Analysis	Обучаемой количественной обработки whole-slide изображений, ROI, сегментации и повторного применения моделей	Качество результата зависит от репрезентативной разметки и корректной настройки модели
QuPath	Цифровой патологии, просмотра WSI, аннотаций, измерений и расширяемых аналитических сценариев	Продвинутые специализированные задачи нередко требуют скриптов или расширений
Fiji	Универсальной научной обработки изображений, фильтрации, измерений, макросов и плагинов	Работу с очень большими WSI часто приходится собирать из нескольких инструментов и плагинов
ilastik	Интерактивной пиксельной и объектной классификации с быстрым обучением на примерах	Средства ведения WSI-аннотаций и патологических рабочих процессов менее центральны, чем машинное обучение
CellProfiler	Воспроизводимых пакетных конвейеров измерения клеток и признаков в сериях биологических изображений	Не рассчитан на роль основного WSI-просмотрщика с ручной разметкой сложных ROI

Если главная задача — обучить классификацию ткани прямо на гигапиксельном слайде, ограничить вычисления ROI и затем прогнать ту же модель по серии WSI, Orbit Image Analysis даёт цельный рабочий процесс. QuPath удобнее, когда на первом месте патологическая разметка и современная экосистема расширений; Fiji — когда нужна максимально широкая обработка изображений; ilastik — когда нужен быстрый интерактивный ML-конвейер; CellProfiler — когда структура эксперимента уже сведена к пакетному измерению объектов. ФотоМАСТЕР в эту таблицу не включён, потому что его класс задач — обычная обработка фотографий, а не количественная микроскопия и whole-slide анализ.

Как устроено рабочее пространство

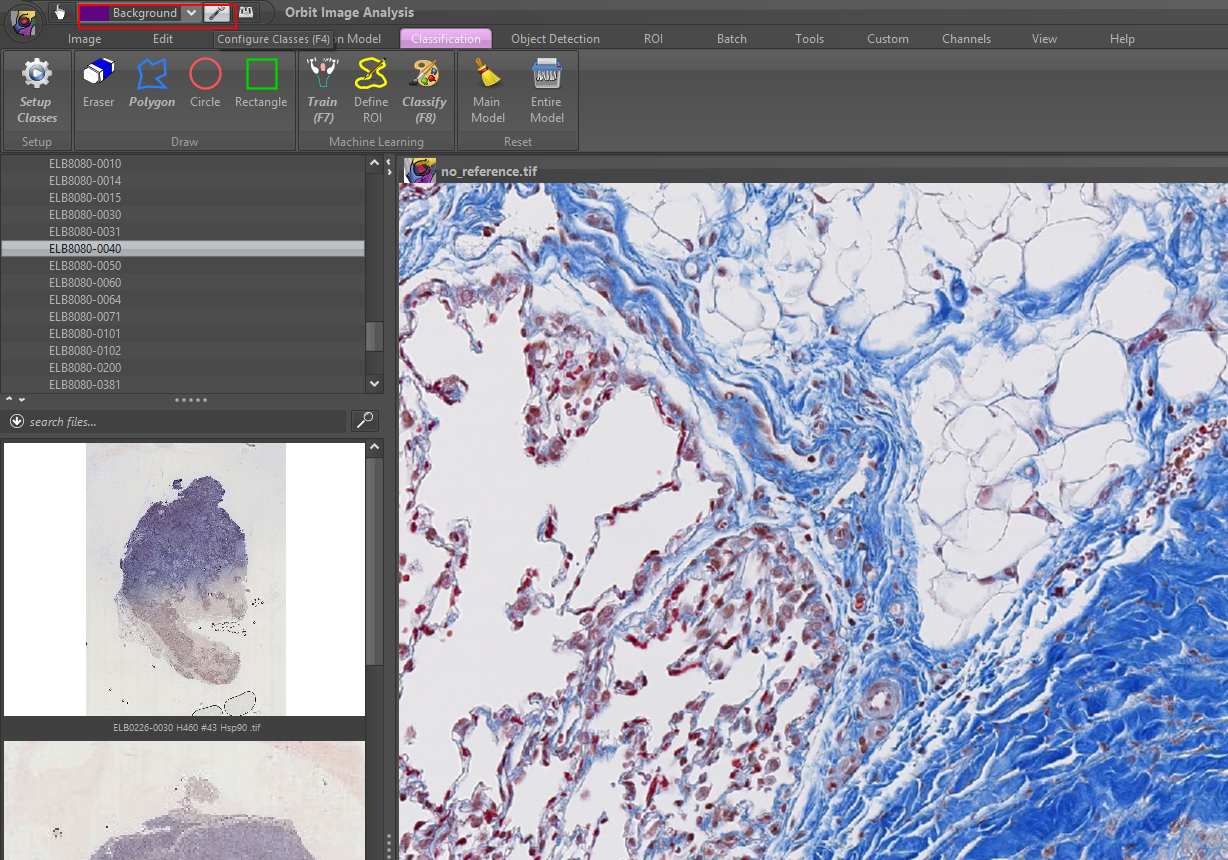

В центре окна находится просмотрщик изображения, а вокруг него расположены области, которые отражают логику анализа. Слева можно видеть список доступных изображений и миниатюры, сверху — вкладки задач и инструменты текущего режима, справа — навигационный обзор, масштаб и панели свойств. Такая компоновка важна на больших слайдах: исследователь одновременно держит перед глазами текущий увеличенный фрагмент и контекст всего препарата, не пытаясь уместить гигапиксельный файл целиком.

Верхняя лента меняется в зависимости от выбранной задачи. Для классификации доступны настройка классов, инструменты рисования обучающих областей, запуск обучения, определение ROI и применение модели. Для объектных задач отдельная вкладка объединяет подготовку сегментации и последующую классификацию найденных объектов. Наличие разных рабочих вкладок снижает риск перепутать пиксельную классификацию с объектным анализом: у этих режимов разные входные данные и разный смысл результата.

Навигационная миниатюра показывает положение текущего поля зрения на большом изображении. Ползунок масштаба позволяет быстро перейти от общего вида к участку, где видны характерные элементы окраски. Для обучения модели это принципиально: слишком маленькое увеличение скрывает локальные детали, а чрезмерное увеличение может лишить пользователя контекста, который нужен для репрезентативного выбора примеров.

Что происходит при открытии изображения

Изображение можно открыть из файловой системы через меню Image либо перетащить в окно. Для форматов, содержащих несколько серий или сцен, выбор конкретной серии зависит от структуры файла. При работе с whole-slide форматами программа использует пирамидальные уровни и читает нужные фрагменты по мере навигации, поэтому общий просмотр не требует предварительно разворачивать весь слайд в один огромный растровый буфер.

Если файл содержит многоканальные данные, каналы доступны через соответствующую часть интерфейса и панель корректировки отображения. Эти настройки нужны прежде всего для анализа и визуальной проверки, а не для художественной цветокоррекции. Пользователь может выбрать информативные каналы для конкретной модели и отделить, например, ядерный сигнал от других флуорофоров перед сегментацией.

Классификация ткани по обучающим областям

Tissue Quantification — один из основных сценариев Orbit. Пользователь создаёт классы, соответствующие различимым компонентам образца, и рисует несколько небольших обучающих областей для каждого класса. Программа извлекает признаки из отмеченных пикселей с учётом заданного контекста, обучает классификатор и затем относит остальные пиксели к тем же классам. Результат отображается цветным слоем поверх исходного изображения, а для классов рассчитываются доли площади.

Практический смысл этой схемы в том, что не требуется вручную обводить каждый фрагмент коллагена, фона или другого компонента по всему слайду. Вместо этого специалист показывает типичные примеры. В официальном рабочем руководстве подчёркивается, что полезнее отметить несколько небольших, но разнообразных участков каждого класса, чем одну очень крупную область. Если класс встречается и в светлом, и в тёмном варианте, оба варианта должны попасть в обучающую разметку.

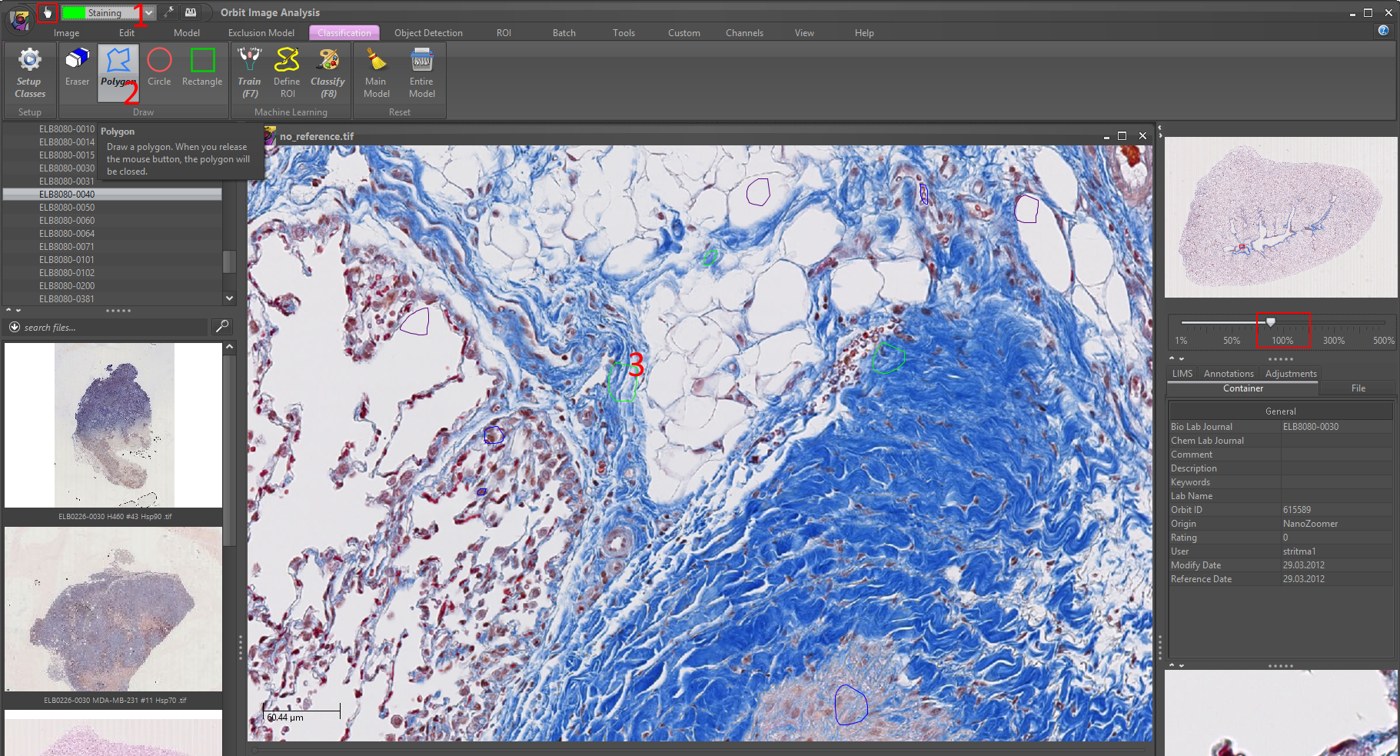

Выбор обучающих областей выполняется Polygon, Circle или Rectangle в зависимости от геометрии образца. Polygon наиболее универсален, потому что позволяет не захватывать соседние структуры. Во время рисования полезно держаться внутри однородной части класса: если полигон пересекает границу двух тканей, обучающий набор получает противоречивые признаки и контур результата становится менее стабильным.

Классы задаются через Setup Classes. Их можно переименовывать и подбирать для них цвета, чтобы наложение оставалось читаемым на конкретной окраске. Цвет не меняет биологического смысла модели, но хорошо выбранная палитра помогает быстро заметить ошибки: например, участок, который визуально относится к фону, не должен систематически окрашиваться цветом целевой ткани.

Обучение, проверка и повторное уточнение

После первичной разметки команда Train обучает модель. Сразу после этого имеет смысл классифицировать ограниченный ROI, а не весь большой слайд. Такой короткий цикл разметить — обучить — проверить быстрее обнаруживает слабые места: нетипичную окраску, край ткани, складку, пустоты или артефакт сканирования. Если ошибка воспроизводится, в обучающий набор добавляют пример проблемного случая и снова запускают обучение.

Показатель точности на обучающих данных полезен как диагностическая подсказка, но его нельзя воспринимать как замену визуальной валидации. Высокая согласованность с собственными обучающими полигонами ещё не гарантирует, что модель корректно работает на другом участке или другом слайде. Для практической проверки лучше выбрать зоны, которые не использовались при обучении, и посмотреть, сохраняется ли логичное разделение классов.

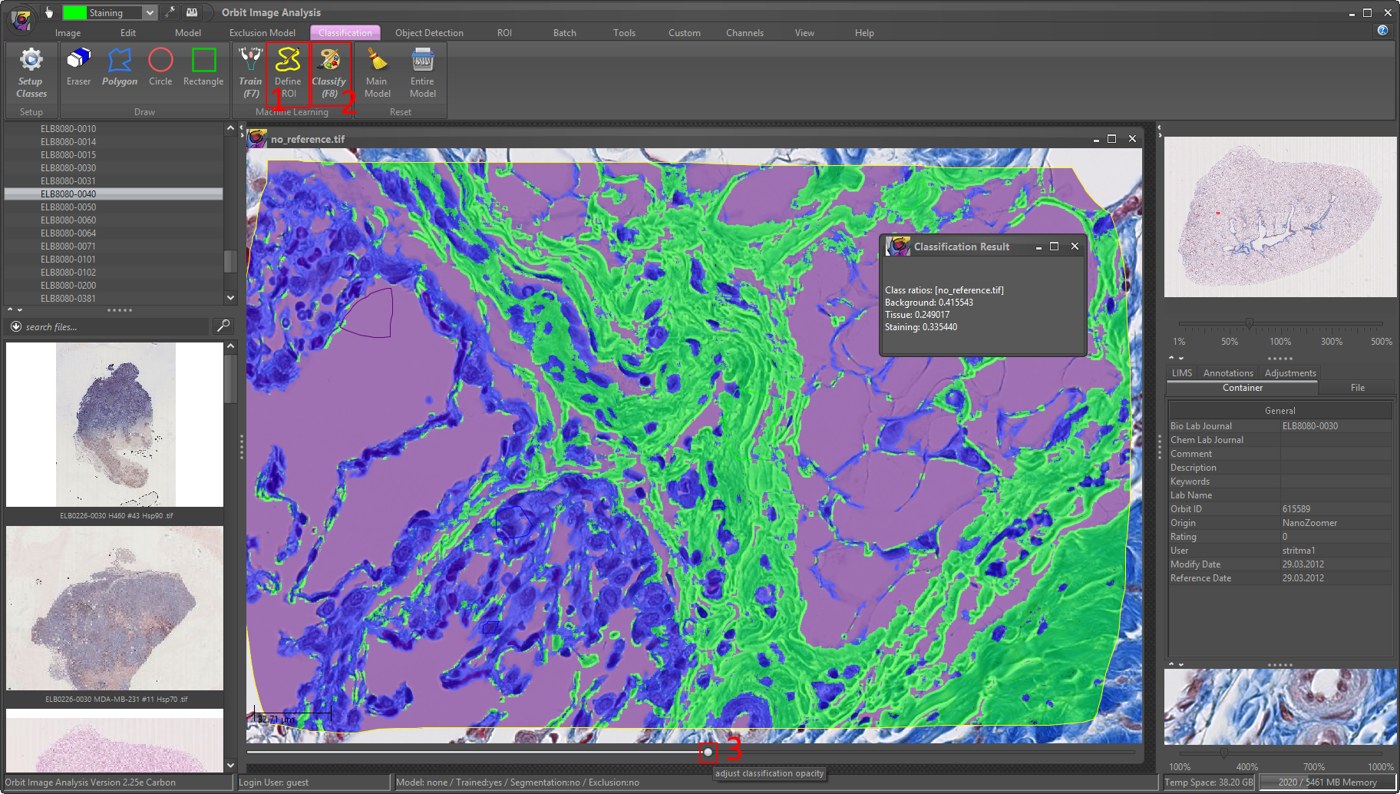

Ползунок прозрачности классификации внизу окна помогает сравнить исходную микрофотографию и цветной результат без переключения между двумя представлениями. При высокой непрозрачности легче увидеть общую структуру маски, при низкой — понять, совпадают ли границы классов с морфологией. Такой визуальный контроль особенно полезен на тонких структурах, где несколько пикселей ошибки заметно меняют измеряемую площадь.

Параметр Structure Size

Structure Size задаёт масштаб контекста, который учитывается при построении признаков классификации. Малое значение лучше сохраняет тонкие детали, тогда как более крупный контекст помогает различать области, которые похожи по отдельным пикселям, но отличаются окружающей структурой. Это не универсальный регулятор качества: значение следует подбирать под размер морфологических элементов и увеличение, на котором создаётся модель.

Типичная ошибка — увеличивать Structure Size только потому, что граница выглядит шумной. Если задача состоит в измерении тонких волокон, слишком большой контекст может сгладить различия, ради которых анализ и выполняется. И наоборот, на крупной тканевой архитектуре слишком малый контекст заставляет модель реагировать на локальные вариации окраски. Проверка нескольких значений на одном контрольном ROI обычно информативнее, чем запуск целого слайда после каждого изменения.

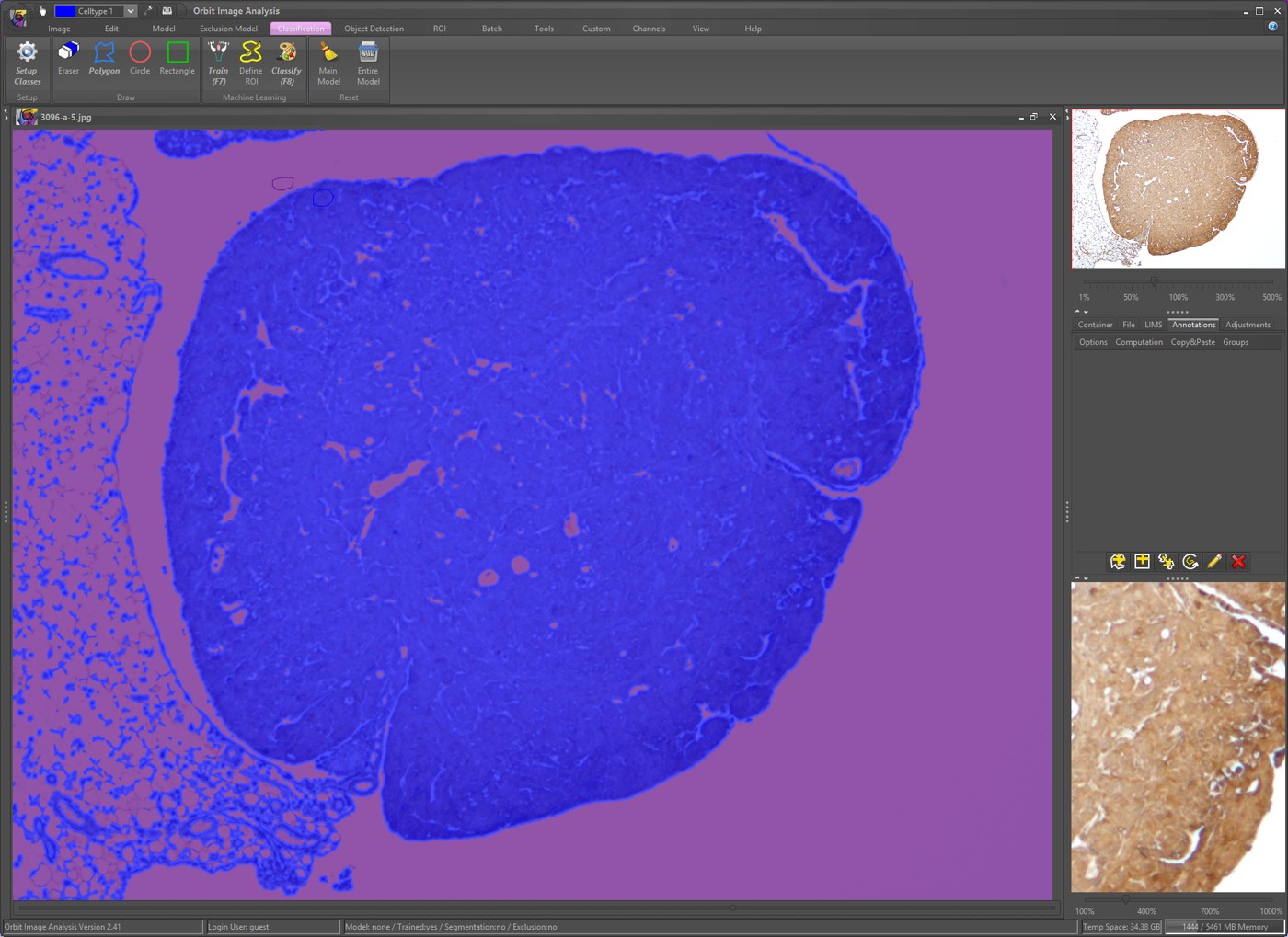

ROI: как ограничить область расчёта

Region of Interest нужен, когда статистика должна относиться не ко всему прямоугольнику изображения, а к выбранной биологической области. Пользователь рисует аннотацию-полигон и назначает ей тип ROI. При классификации или сегментации программа учитывает эту границу и не тратит время на остальную часть кадра. На препарате с большим пустым фоном это одновременно повышает смысл результата и уменьшает число обрабатываемых плиток.

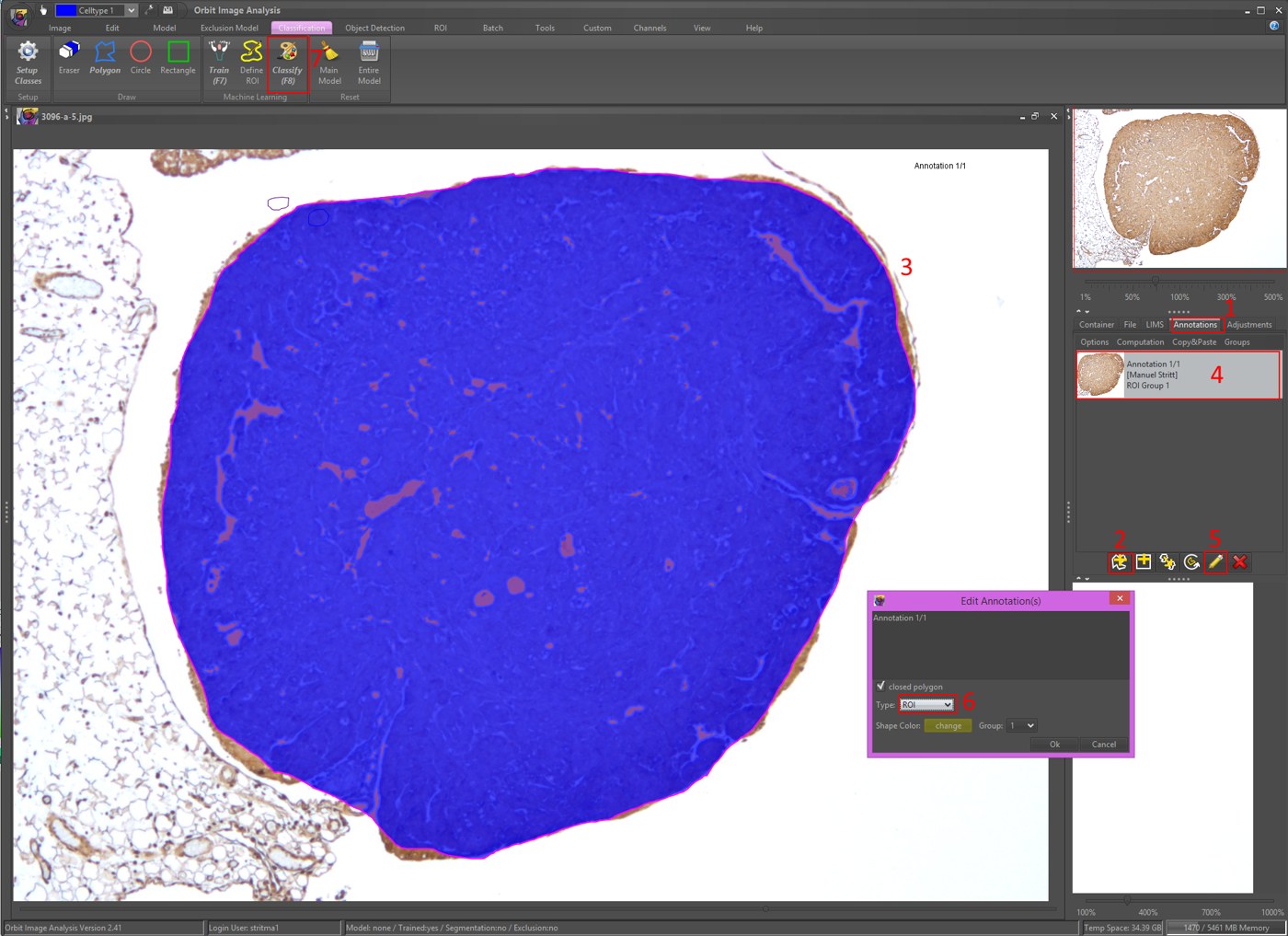

ROI можно строить из нескольких полигональных частей. Для сложной геометрии это удобнее, чем пытаться обвести весь препарат одним контуром. После закрытия полигона части можно объединять, а отдельные области — редактировать. Если лабораторный протокол требует анализировать несколько разных зон одинакового типа, имеет смысл заранее договориться о правилах разметки, чтобы различия между операторами не превращались в различия измерений.

Программа поддерживает группы ROI. Группа позволяет отделить, например, несколько категорий исследуемых участков и затем выбрать, какая из них активна для конкретного расчёта. Выбранная группа сохраняется в модели, поэтому при повторном использовании важно проверить, что она соответствует текущему набору аннотаций, а не осталась от предыдущего эксперимента.

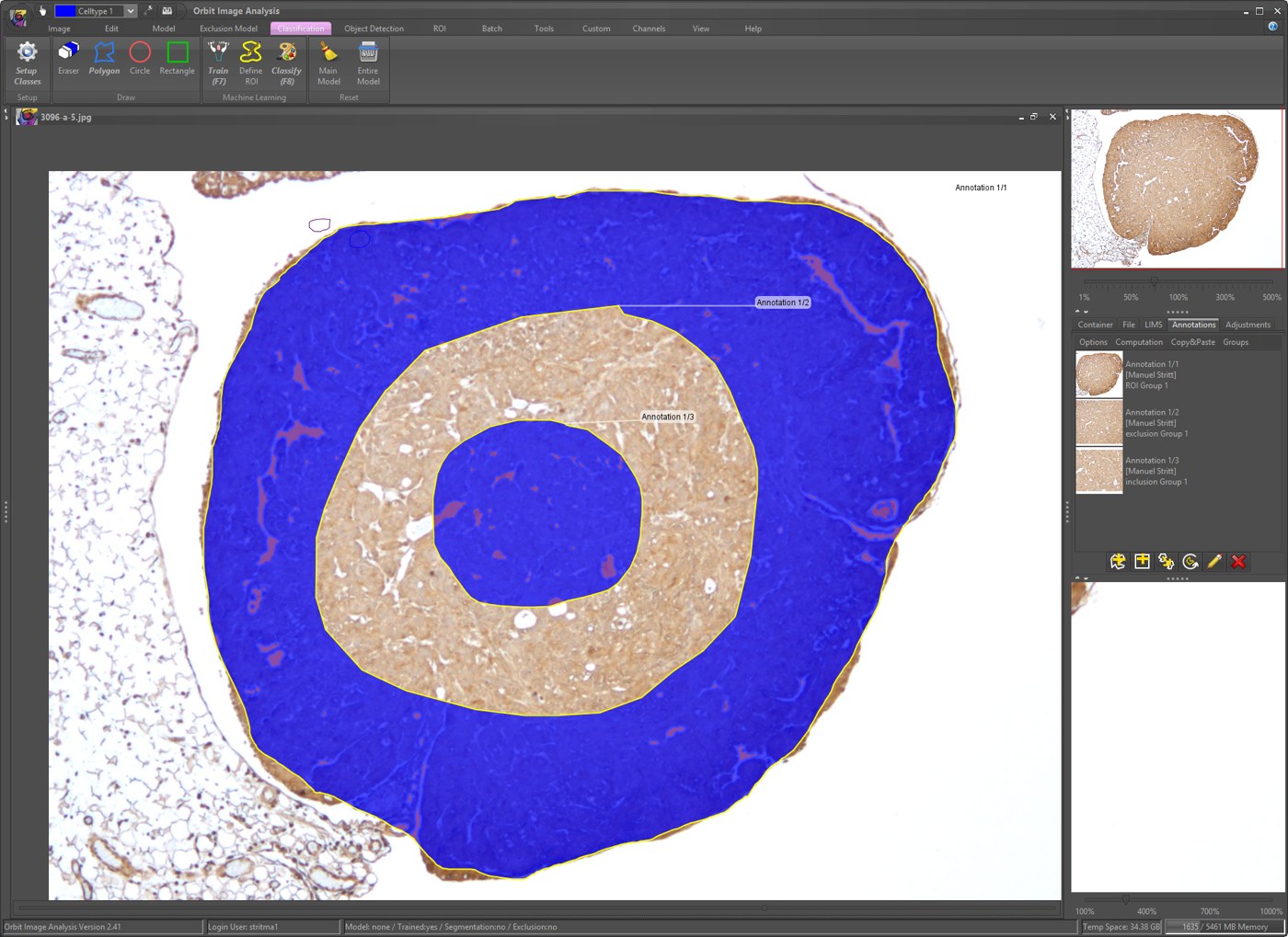

Исключающие и включающие аннотации

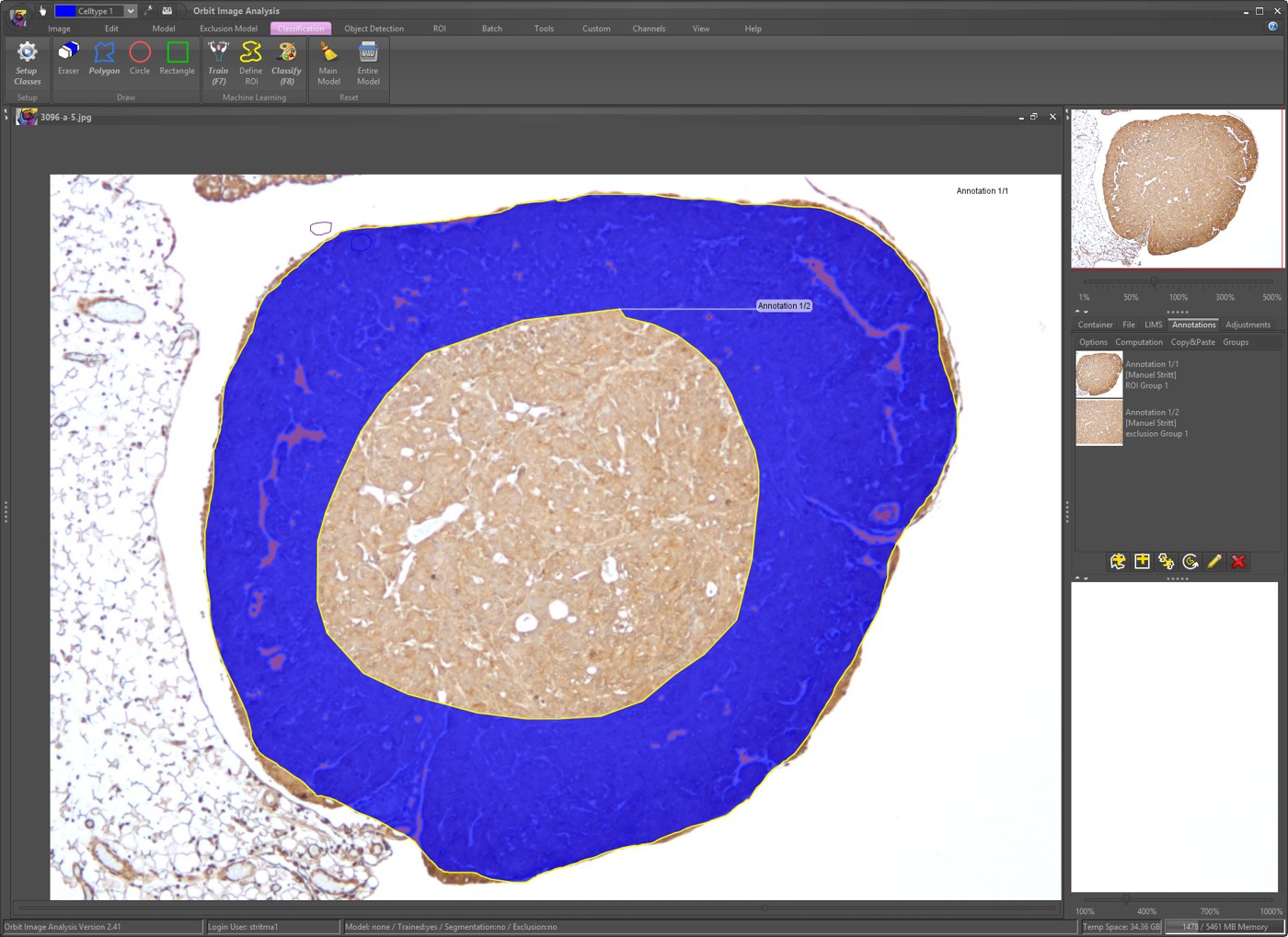

Помимо положительной ROI, можно обозначить области, которые нужно исключить: дефекты ткани, загрязнения, зоны нецелевой окраски или другие участки, которые методика запрещает учитывать. Исключающая аннотация вычитает свою площадь из рабочей зоны. Если внутри исключённой области требуется вернуть небольшой фрагмент в анализ, включающая аннотация имеет более высокий приоритет и снова делает этот участок допустимым.

При сложной иерархии аннотаций полезно проверять границы на небольшом тестовом расчёте. Ошибка приоритетов редко выглядит как сбой программы: вычисление завершается нормально, но площадь оказывается больше или меньше ожидаемой. Поэтому перед пакетным запуском стоит выбрать один слайд, где хорошо видны все типы аннотаций, и убедиться, что итоговая активная область совпадает с протоколом исследования.

Обучаемая карта исключения

Когда полезная ткань имеет сложный контур и ручное обведение каждого слайда занимает слишком много времени, Orbit позволяет обучить exclusion model. В ней пользователь размечает примеры включаемых и исключаемых областей на общем масштабе, а затем модель автоматически формирует грубую рабочую область. Это особенно удобно, если фон, край стекла или крупные нежелательные структуры обладают устойчивыми визуальными признаками.

Для карты исключения используют невысокое увеличение, потому что её задача — отделить крупные области, а не провести точную границу на уровне клетки. Документированный подход предполагает отдельную coarse-модель для ROI и более детальную модель для последующего анализа. Сначала вычисляется допустимая зона, затем тонкая классификация выполняется только внутри неё. Так один и тот же сложный WSI не приходится обрабатывать с максимальной детализацией там, где результат заведомо не нужен.

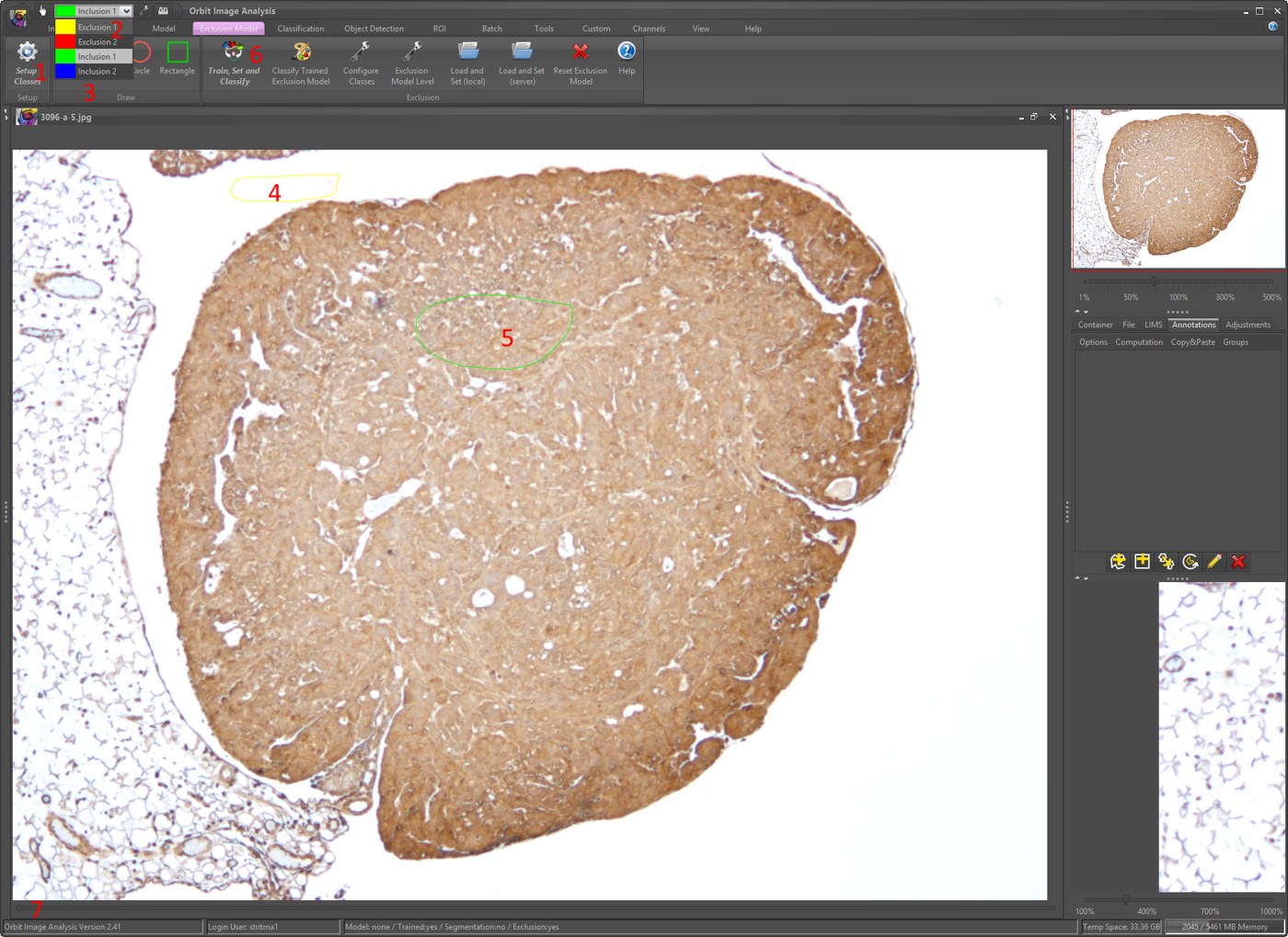

У exclusion model обычно есть несколько классов включения и исключения, чтобы показать разные варианты фона и ткани. Если препарат содержит два визуально разных вида плохой зоны, объединять их в единственный узкий обучающий пример невыгодно: модель должна увидеть обе разновидности. То же правило относится к полезной ткани — обучающие области должны описывать её реальную вариабельность, а не только самый чистый фрагмент.

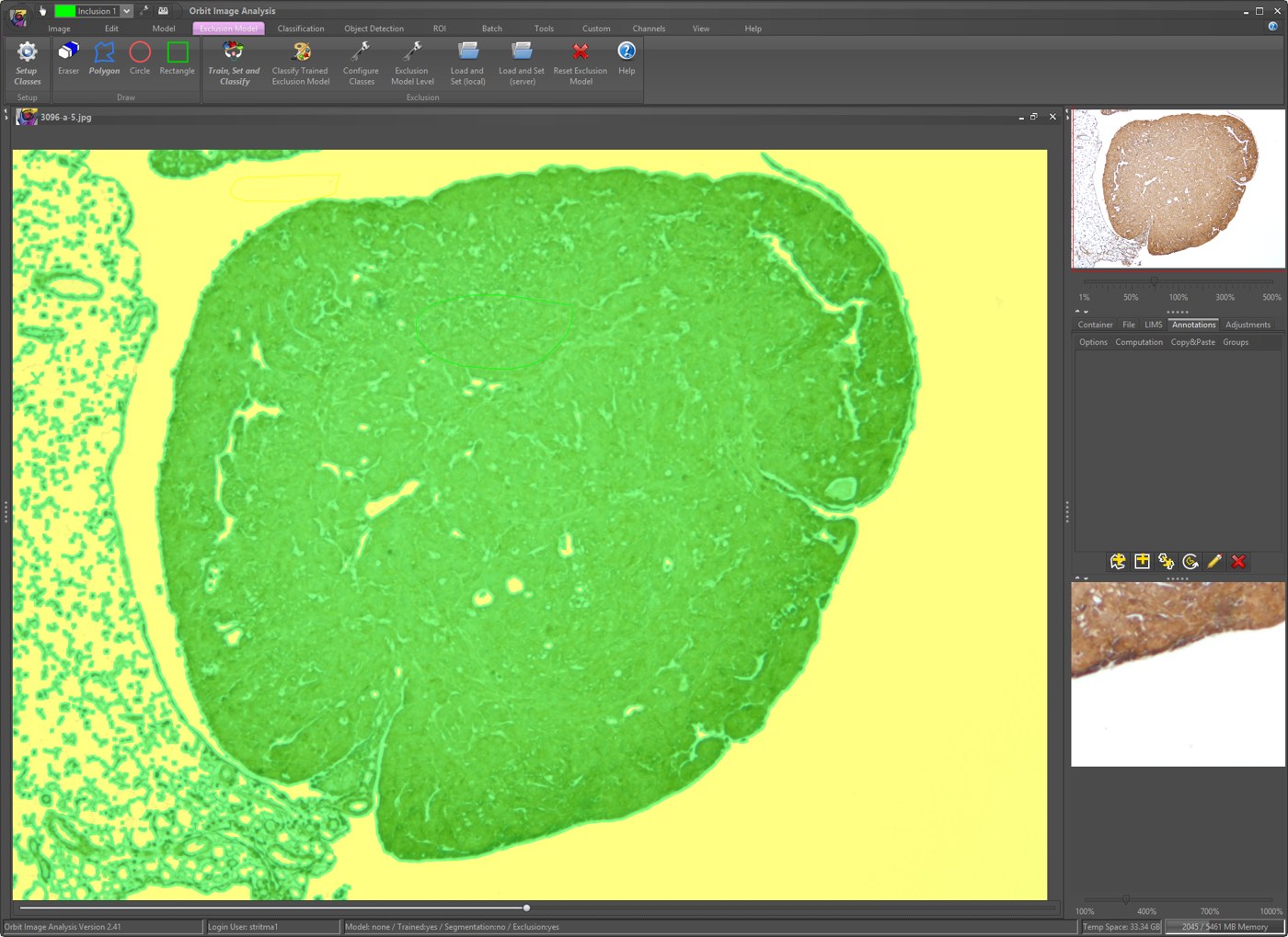

После обучения карта проверяется по всему слайду на обзорном масштабе. Если она систематически пропускает сосудистые края, пустоты или складки, лучше поправить разметку exclusion model, чем пытаться компенсировать эти ошибки основной классификацией. Разделение задач делает модель интерпретируемее: одна отвечает за где считать, другая — за что находится внутри.

Комбинация exclusion model и детальной классификации

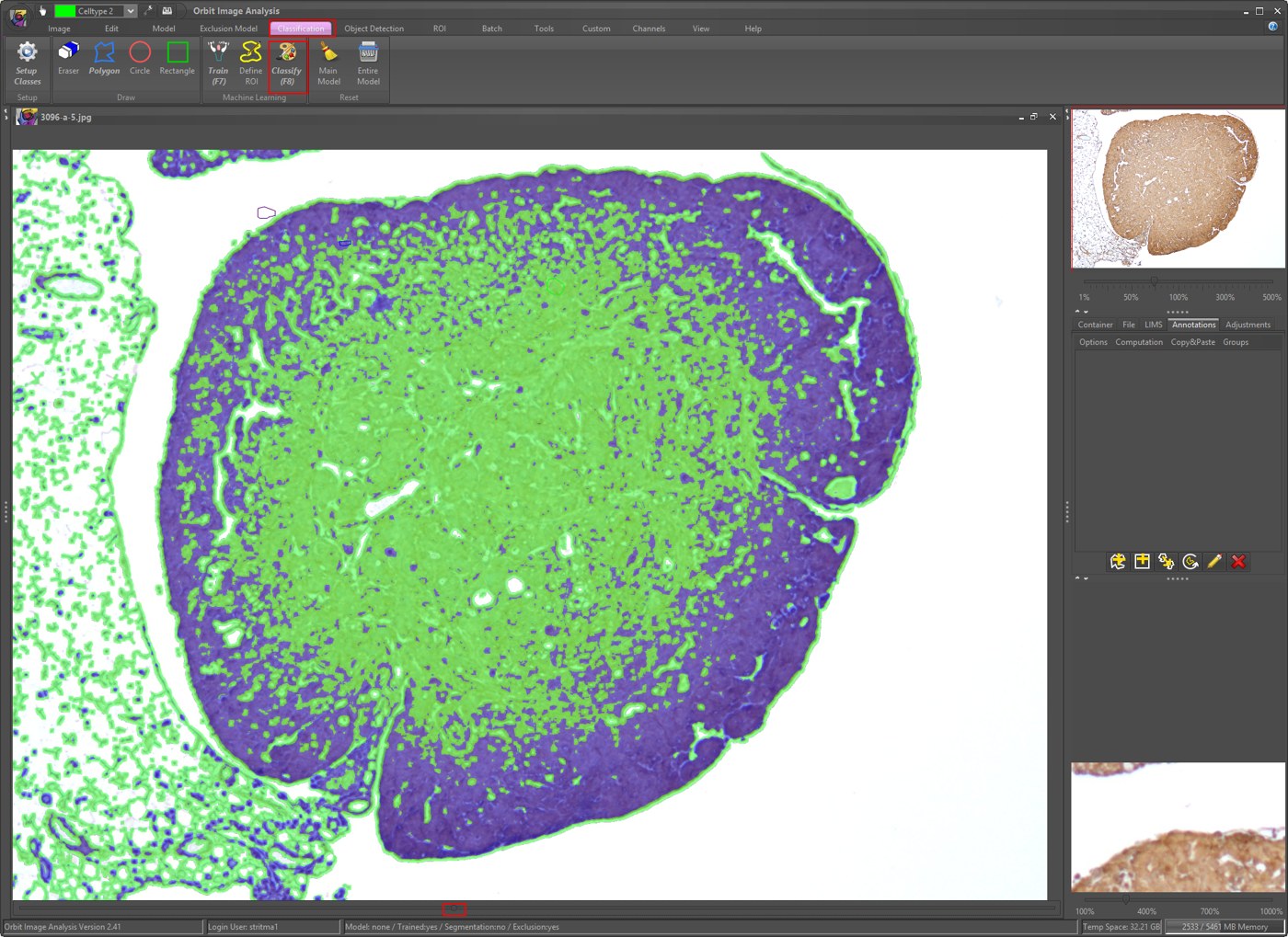

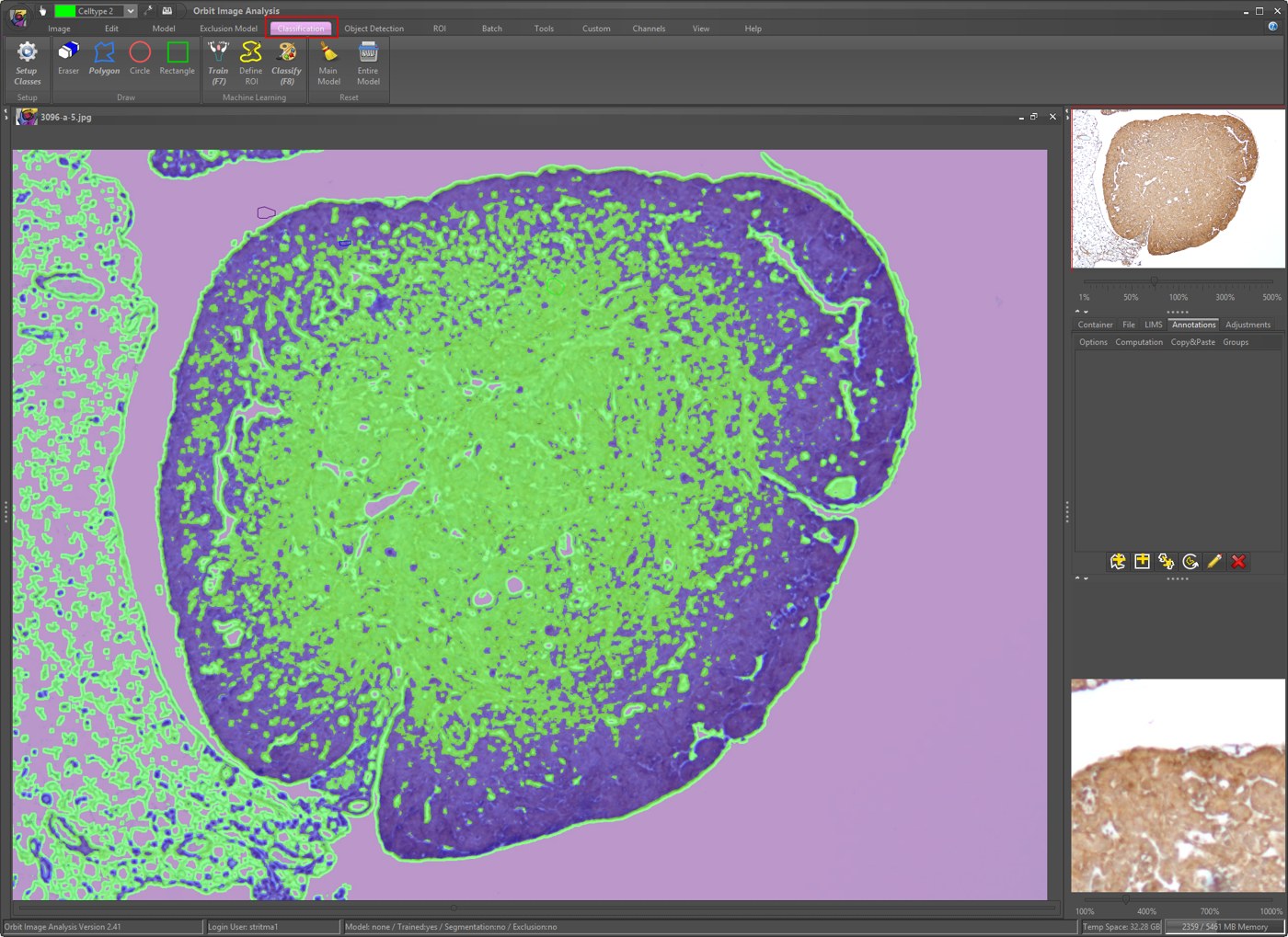

Сохранённую exclusion model можно присоединить к модели классификации. При запуске программа сначала определяет допустимую область, масштабирует её к нужному разрешению и только потом выполняет детальный расчёт. На изображениях, где полезная ткань занимает небольшую часть стекла, такое предварительное ограничение существенно сокращает бессмысленную обработку фона.

Комбинированную модель нужно валидировать как единое целое. Даже если fine-grain классификатор безошибочен внутри чистой ткани, неверная карта исключения способна удалить часть целевого материала. И наоборот, хорошая карта ROI не исправит путаницу между классами внутри активной области. Поэтому полезно отдельно хранить примеры для проверки границы ROI и примеры для проверки собственно классификации.

Сегментация клеток и других объектов

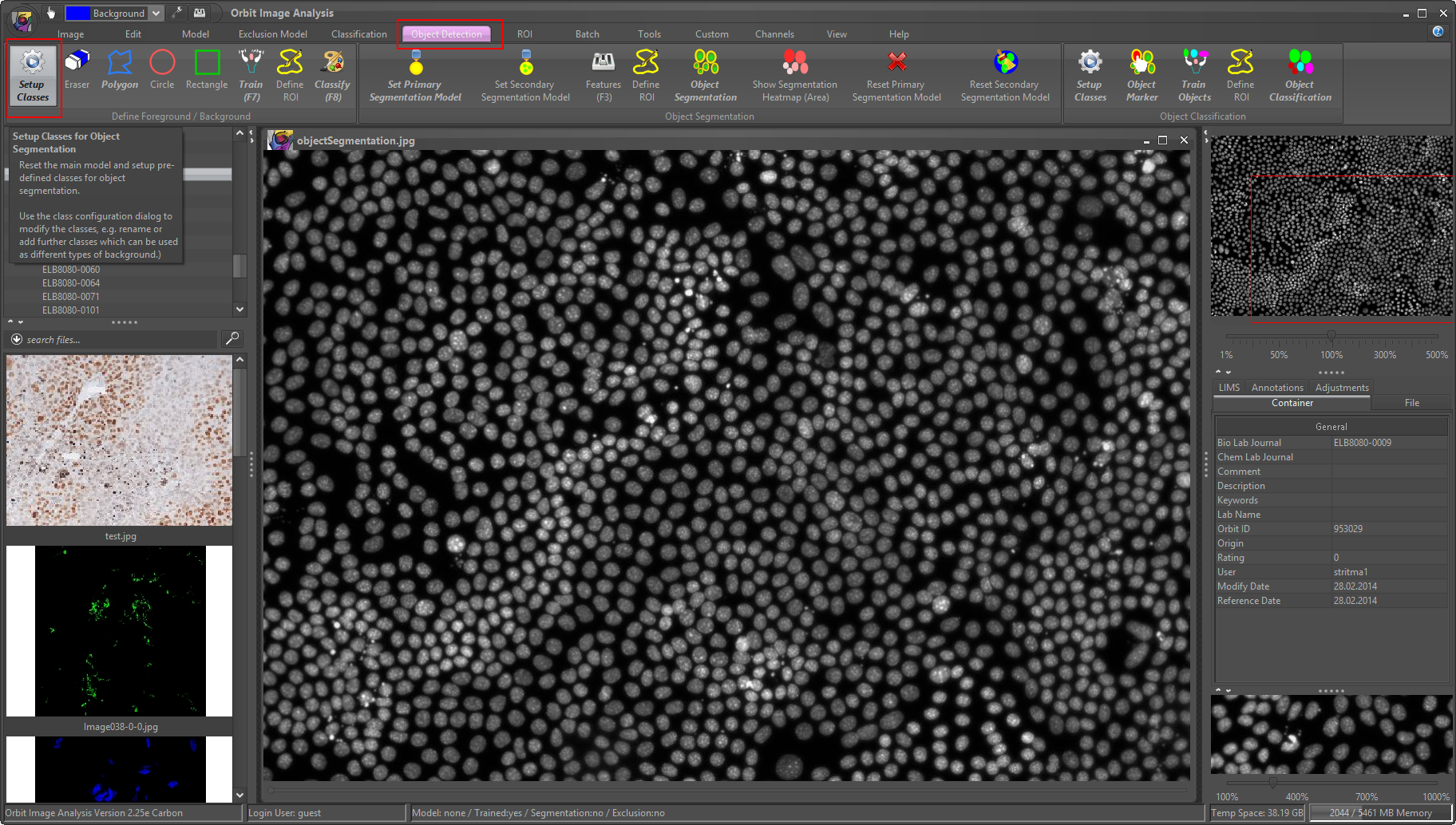

Пиксельная классификация отвечает на вопрос, какая доля области относится к каждому тканевому классу. Object Segmentation решает другую задачу: выделяет отдельные объекты, чтобы их можно было посчитать и измерить. Перед сегментацией пользователь обучает различение Foreground и Background. В качестве переднего плана показывают сами клетки, ядра, нервные волокна или другие структуры, а в качестве фона — пространство вокруг них, включая трудные участки рядом с границами.

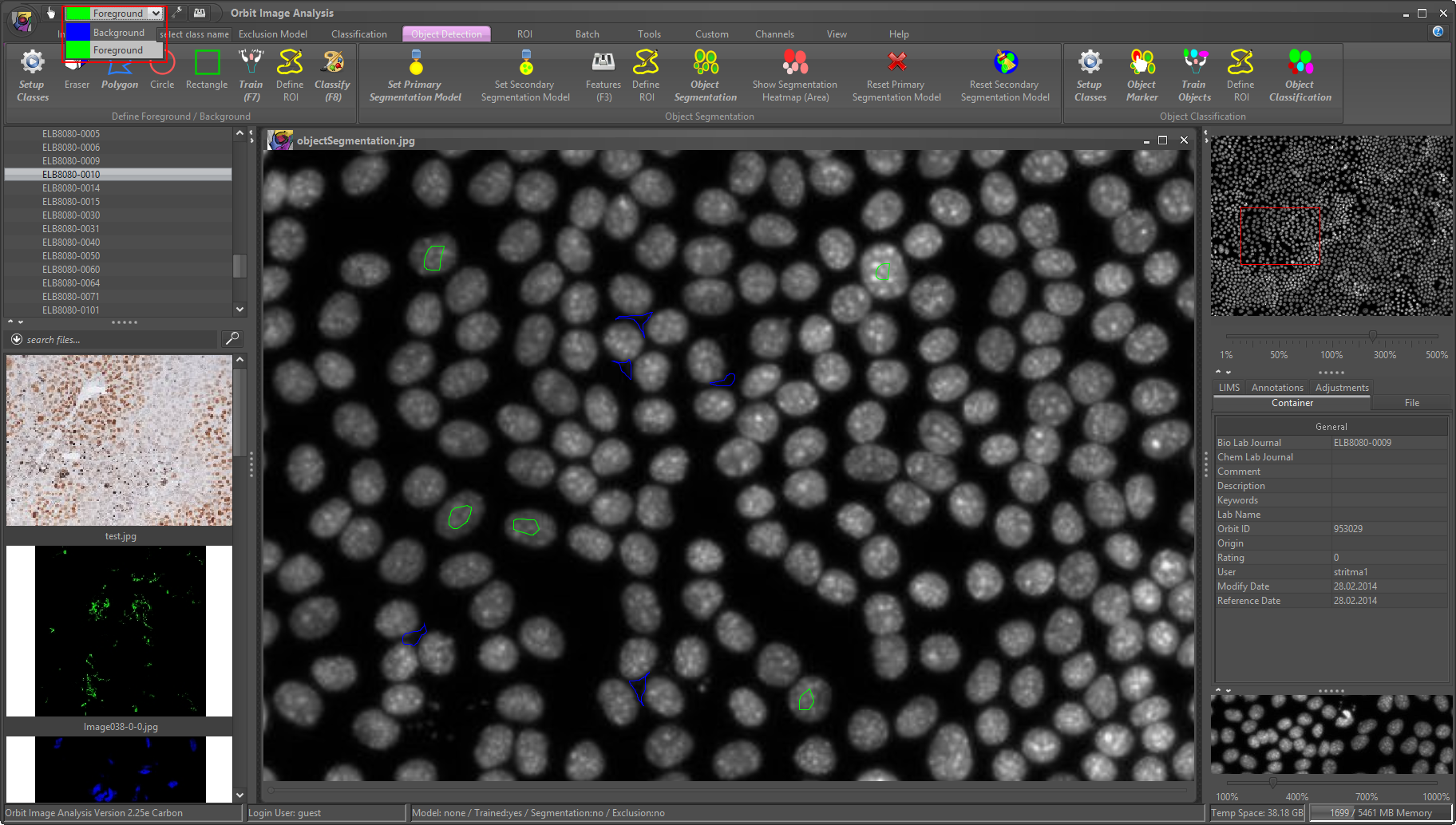

Качество разметки фона здесь не менее важно, чем качество разметки объекта. Если фон отмечен только в совершенно пустой и светлой части изображения, классификатор может принять слабую окраску рядом с клеткой за передний план. Поэтому полезно давать фоновые примеры непосредственно возле границ объектов и включать его светлые и тёмные варианты. Foreground, в свою очередь, должен охватывать реальный диапазон размеров и интенсивностей целевых объектов.

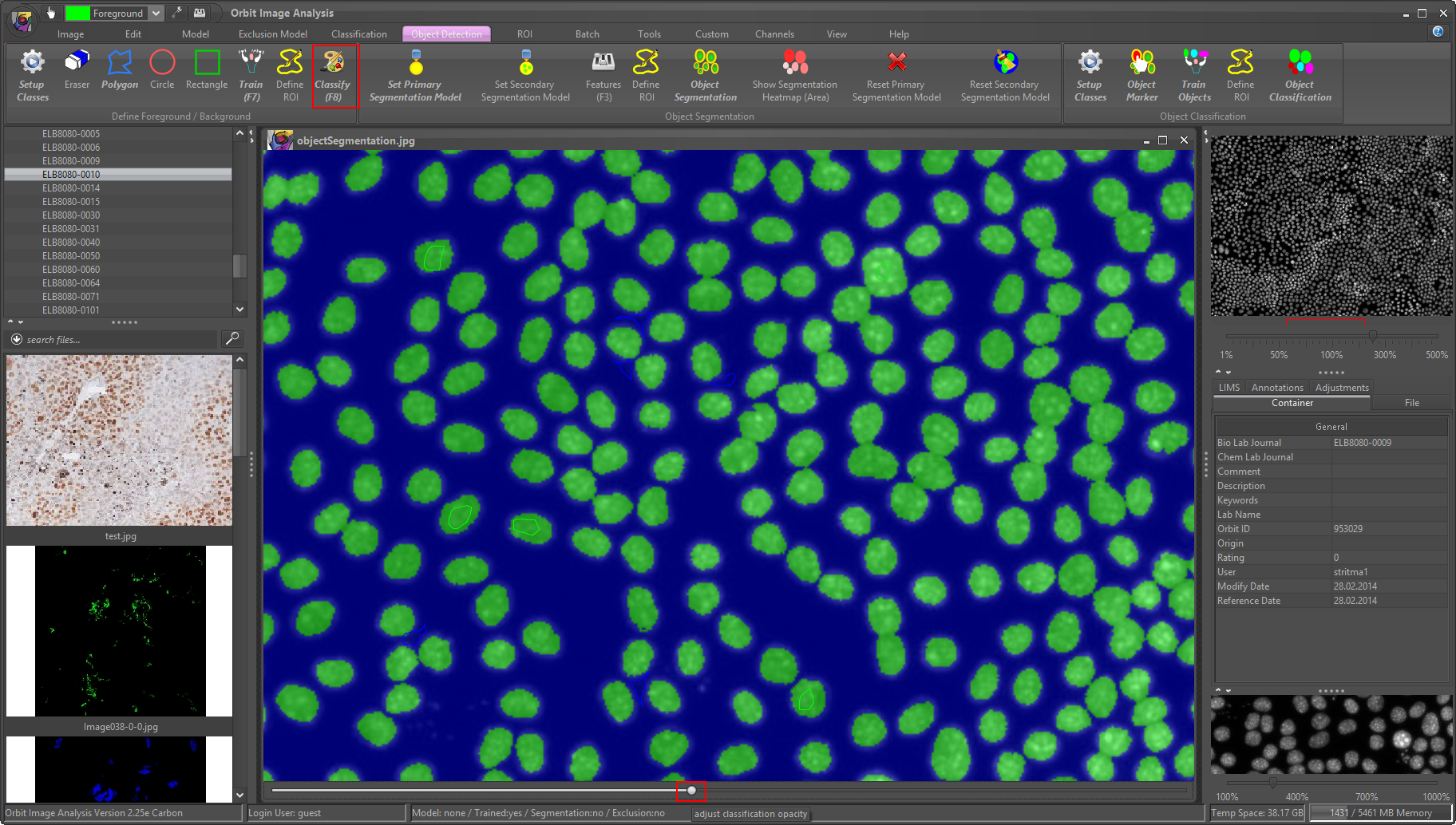

После обучения результат сначала проверяют как пиксельное цветное наложение. На этом этапе видно, способен ли классификатор в принципе отделить интересующую структуру от окружения. Только после удовлетворительной проверки модель назначают Primary Segmentation Model и запускают Object Segmentation. Это разделение полезно при поиске причины ошибки: если цветная маска уже неверна, настройка геометрических порогов сегментации проблему не исправит.

Порог размера и отбрасывание ложных объектов

Сегментатор применяет параметры, ограничивающие допустимый размер объектов. Они нужны для фильтрации мелкого шума и чрезмерно крупных слияний. Если после запуска часть настоящих клеток исчезла, а перед этим foreground-маска выглядела правильно, стоит проверить минимальный и максимальный размер в настройках Segmentation. Противоположная ситуация — множество мелких ложных объектов — обычно требует увеличить нижний порог или улучшить обучающие примеры фона.

Настройку порогов разумно выполнять на нескольких полях зрения. Один участок может содержать только мелкие клетки и подтолкнуть к слишком жёсткому максимальному ограничению; другой — только крупные и привести к пропуску мелких. Для серии изображений важна не идеальная подгонка к одному кадру, а диапазон, который удерживает биологически допустимые варианты и отсекает явные артефакты.

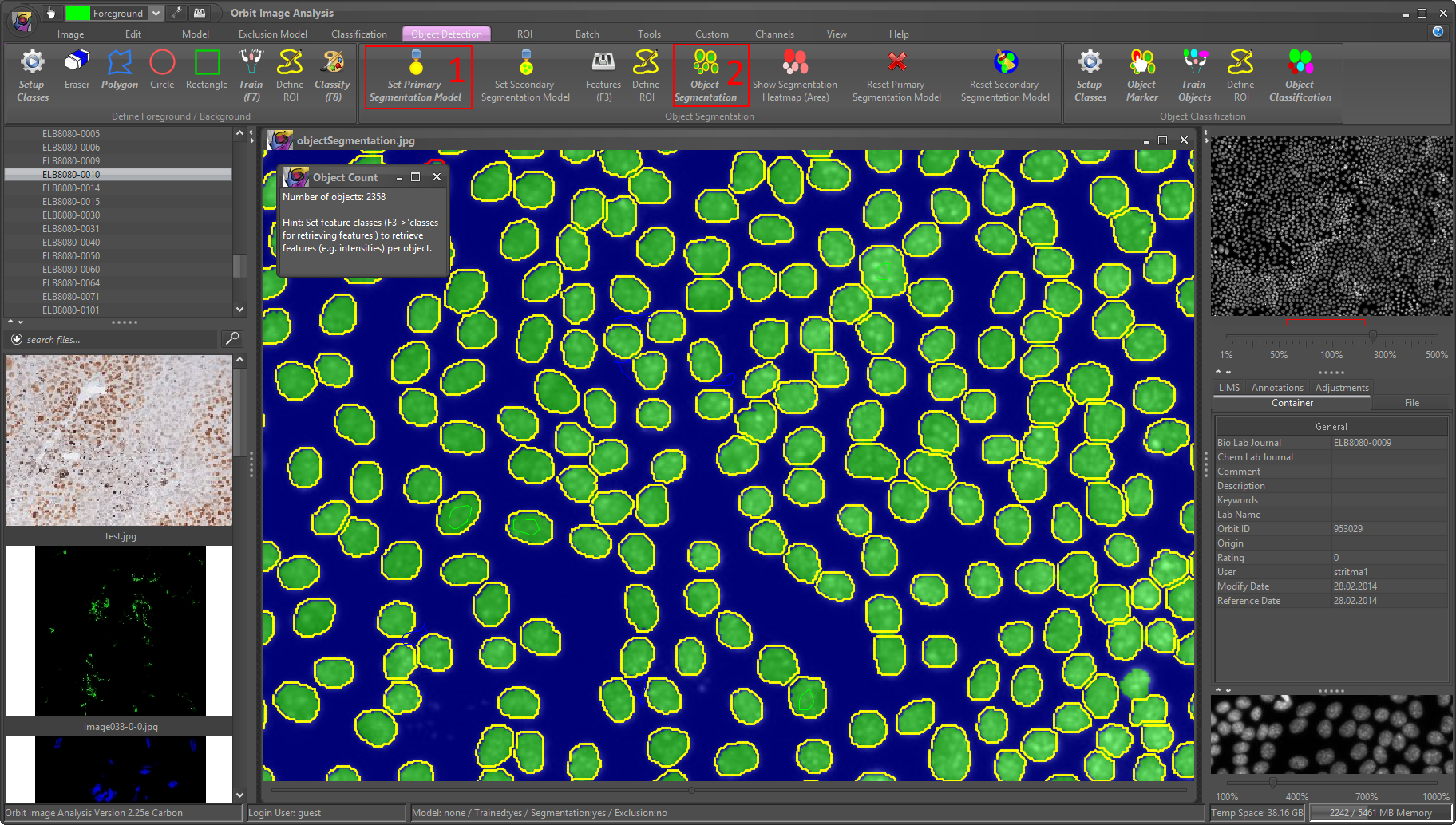

После сегментации Orbit выводит Object Count и может вычислять признаки каждого найденного объекта. Само число объектов имеет смысл только при стабильных правилах разделения. Если плотный кластер клеток определяется как один объект, счёт будет занижен; если неоднородная клетка разбивается на несколько частей, — завышен. Поэтому количественную проверку полезно проводить на нескольких вручную подсчитанных фрагментах, а не судить по аккуратному виду контуров.

Разделение слипшихся объектов

Для ситуаций, где соседние клетки сливаются в общий foreground, в Orbit предусмотрен дополнительный вариант сегментации кластеров, связанный с методом Mumford–Shah. Его назначение — помочь разделять сцепленные структуры, которые обычная бинарная граница воспринимает как единое пятно. Такой режим следует включать по необходимости: дополнительное разделение полезно для реальных кластеров, но на одиночных неоднородных объектах может создать лишние фрагменты.

Перед применением к серии стоит сравнить два результата на одном и том же ROI: базовую сегментацию и вариант с разбиением кластера. Смотрите не только на число контуров, но и на то, проходят ли границы там, где действительно разделяются объекты. Если метод начинает дробить крупные цельные структуры, лучше вернуться к базовой схеме либо скорректировать исходную foreground-модель.

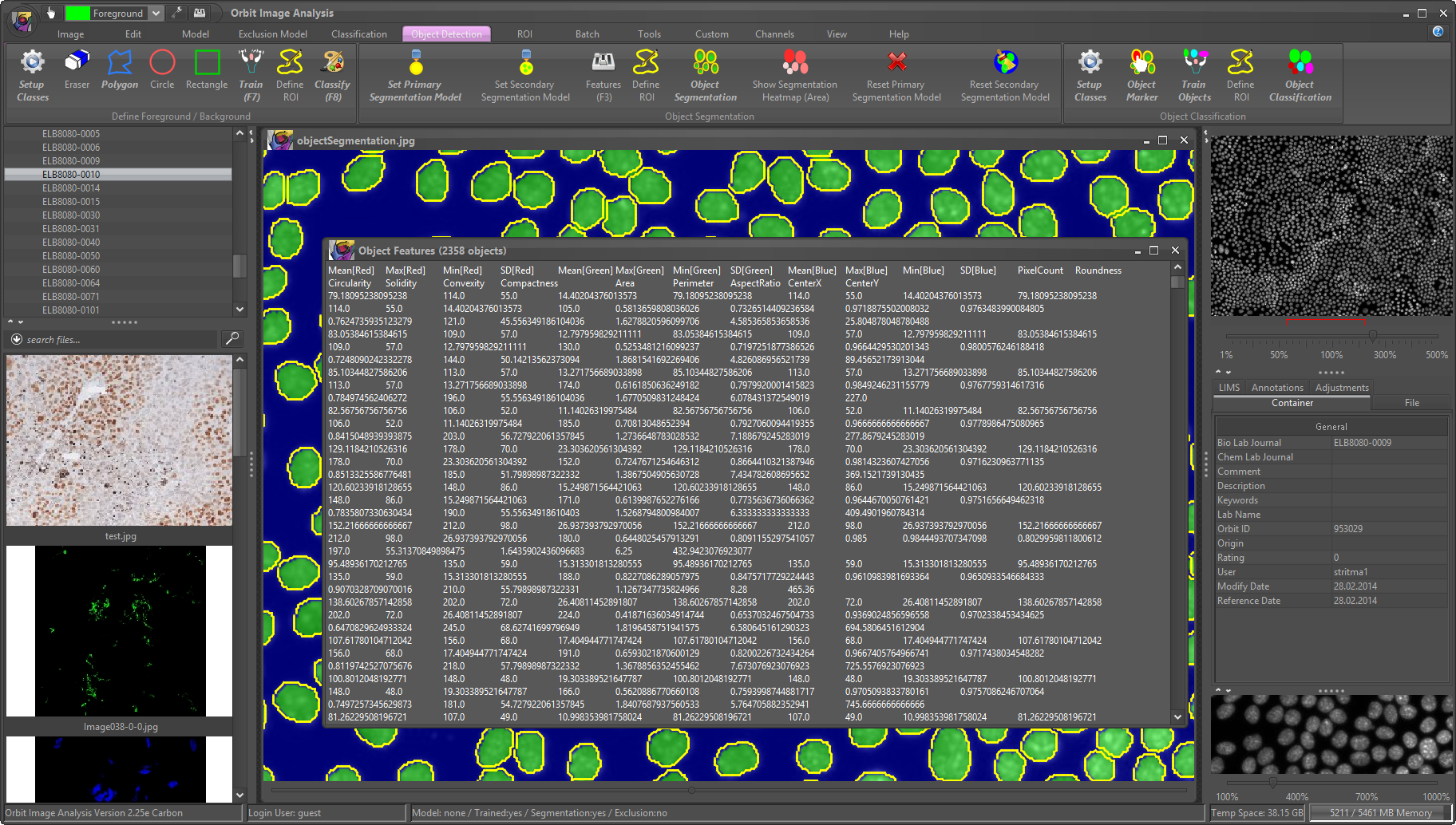

Измеряемые признаки объектов

Сегментированный объект превращается в строку измерений. Orbit умеет рассчитывать площадь, интенсивностные характеристики и shape factors, то есть геометрические признаки формы. Эти данные можно использовать двумя способами: вывести как количественный результат для дальнейшей статистики или передать на следующий этап — Object Classification. В последнем случае классификатор учится различать уже не пиксели, а объекты по набору вычисленных признаков.

Площадь удобна для отделения мелких и крупных объектов, интенсивность — для различения окрашенных и неокрашенных структур, а признаки формы помогают разделять округлые и вытянутые элементы. Однако один признак редко универсален. Сильное различие по интенсивности на одном слайде может исчезнуть на другом из-за вариации окраски, поэтому объектный классификатор следует обучать на примерах, представляющих весь диапазон данных.

Табличный результат можно копировать в программу для статистической обработки. При экспорте важно сохранять связь между строкой и исходным экспериментом: номер изображения, ROI и условия должны быть известны вне Orbit. Если несколько слайдов имеют похожие имена, без аккуратной схемы идентификаторов таблица быстро превращается в набор чисел, происхождение которых трудно восстановить.

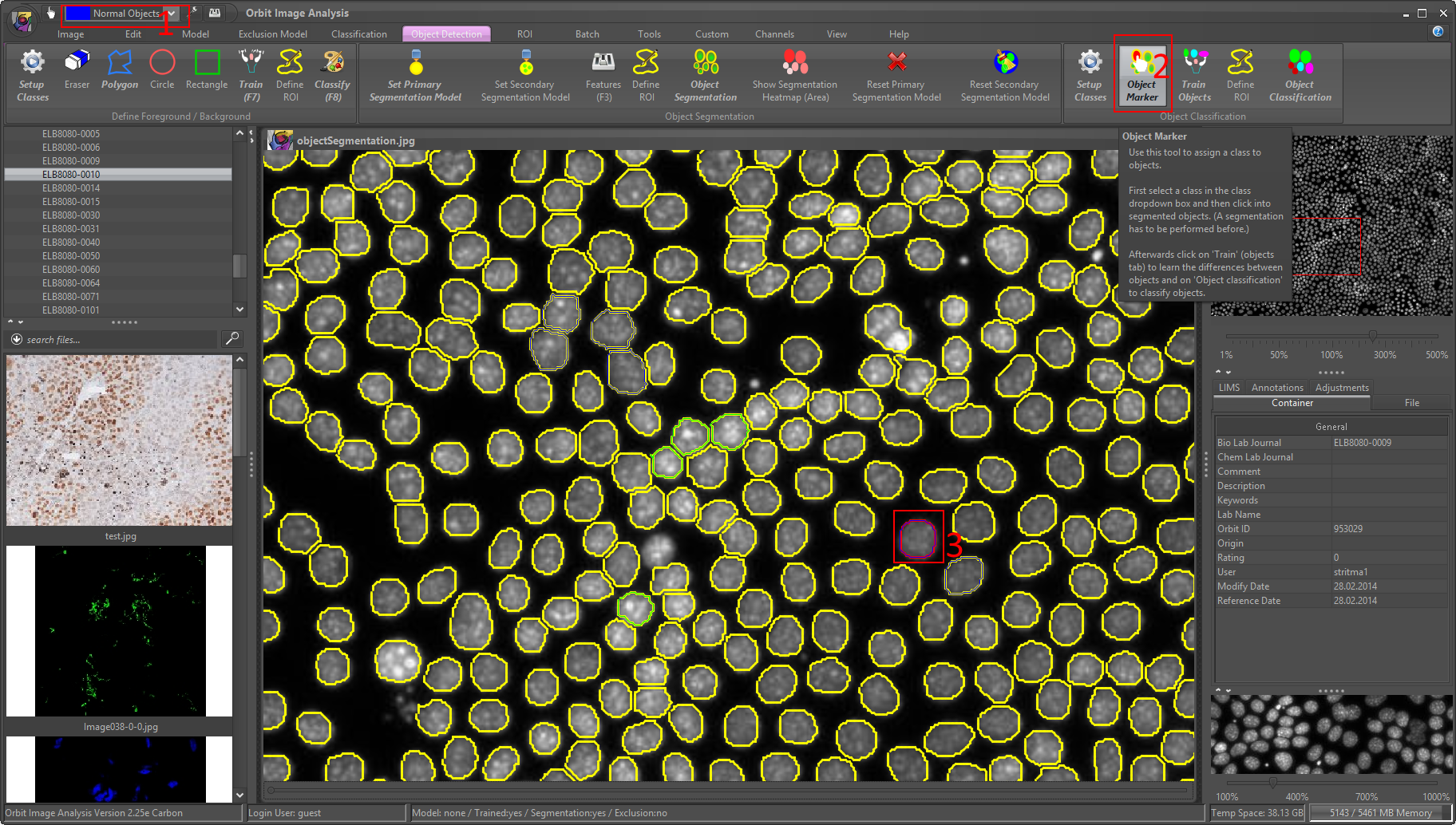

Классификация уже найденных объектов

Object Classification применяется после того, как первичная сегментация стабильно отделяет объекты от фона. Пользователь создаёт классы и инструментом Object Marker отмечает несколько характерных объектов каждого типа. Эти метки отличаются от полигонов пиксельного обучения: здесь выбирается целый сегментированный объект, и модель использует его признаки — размер, форму, интенсивности и другие рассчитанные характеристики.

Хорошая обучающая выборка должна включать не только самые очевидные примеры. Если задача состоит в различении окрашенных и неокрашенных клеток, стоит отметить и пограничные по интенсивности объекты. Если различаются круглые и вытянутые формы, полезно включить промежуточные варианты. Модель, обученная только на крайних случаях, обычно выглядит убедительно на тех же примерах, но ошибается в центральной части распределения.

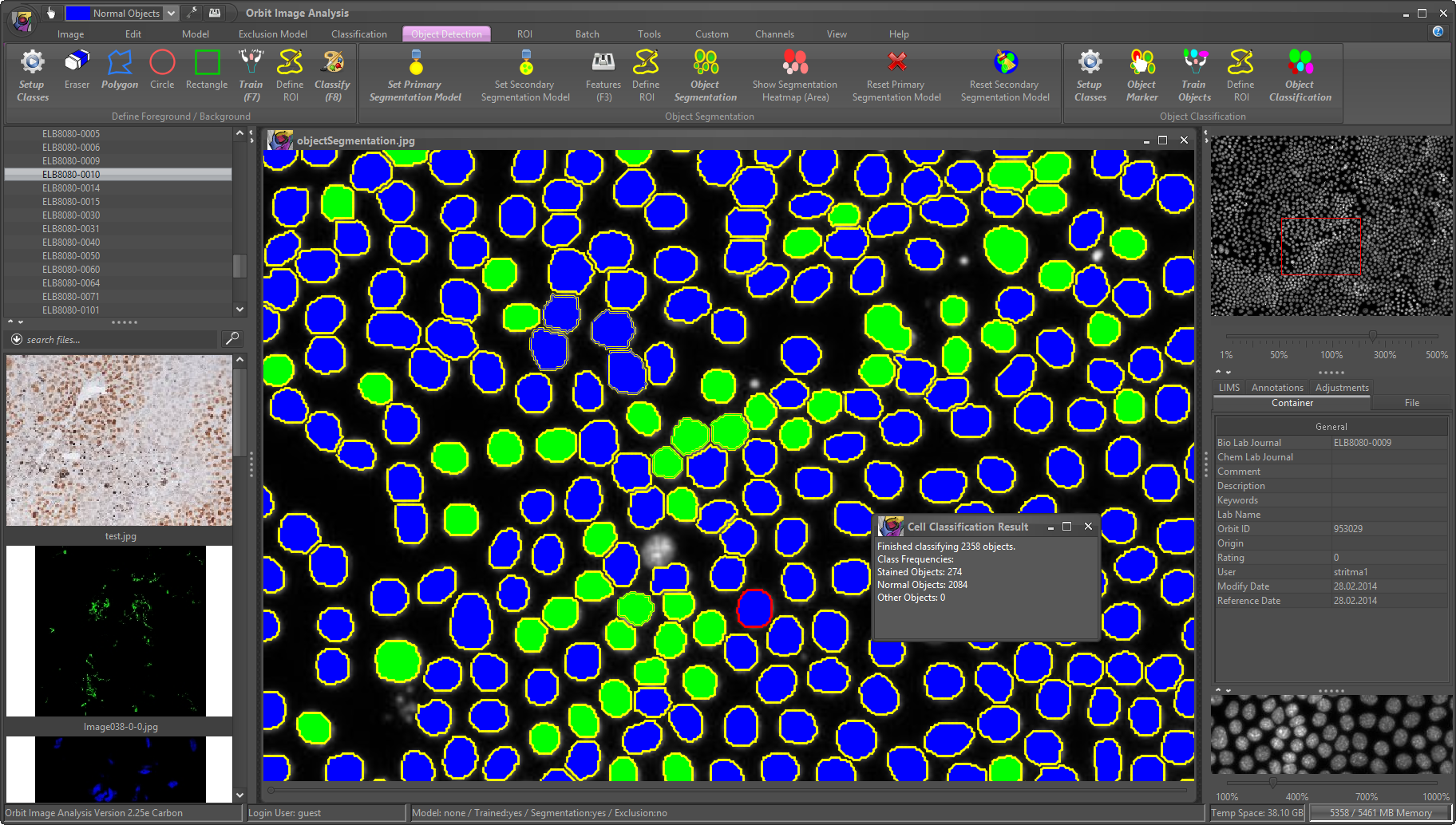

Команда Train Objects обучает объектный классификатор. После этого Object Classification можно применить к ROI или к выбранной области и получить статистику по классам. Результат удобно проверять вместе с цветовой разметкой отдельных объектов: таблица покажет итоговые числа, а наложение ответит на более важный вопрос — не систематически ли один морфологический тип попадает в неправильный класс.

Если объектная классификация неудовлетворительна, сначала убедитесь, что проблема не возникла на предыдущем этапе. Неверно разделённая клетка имеет неверные площадь и форму, поэтому даже хороший классификатор объектов получит неправильные входные признаки. Практически диагностика идёт снизу вверх: foreground/background, затем геометрия сегментации, затем признаки и только после этого объектные классы.

Маски: анализ только внутри найденных структур

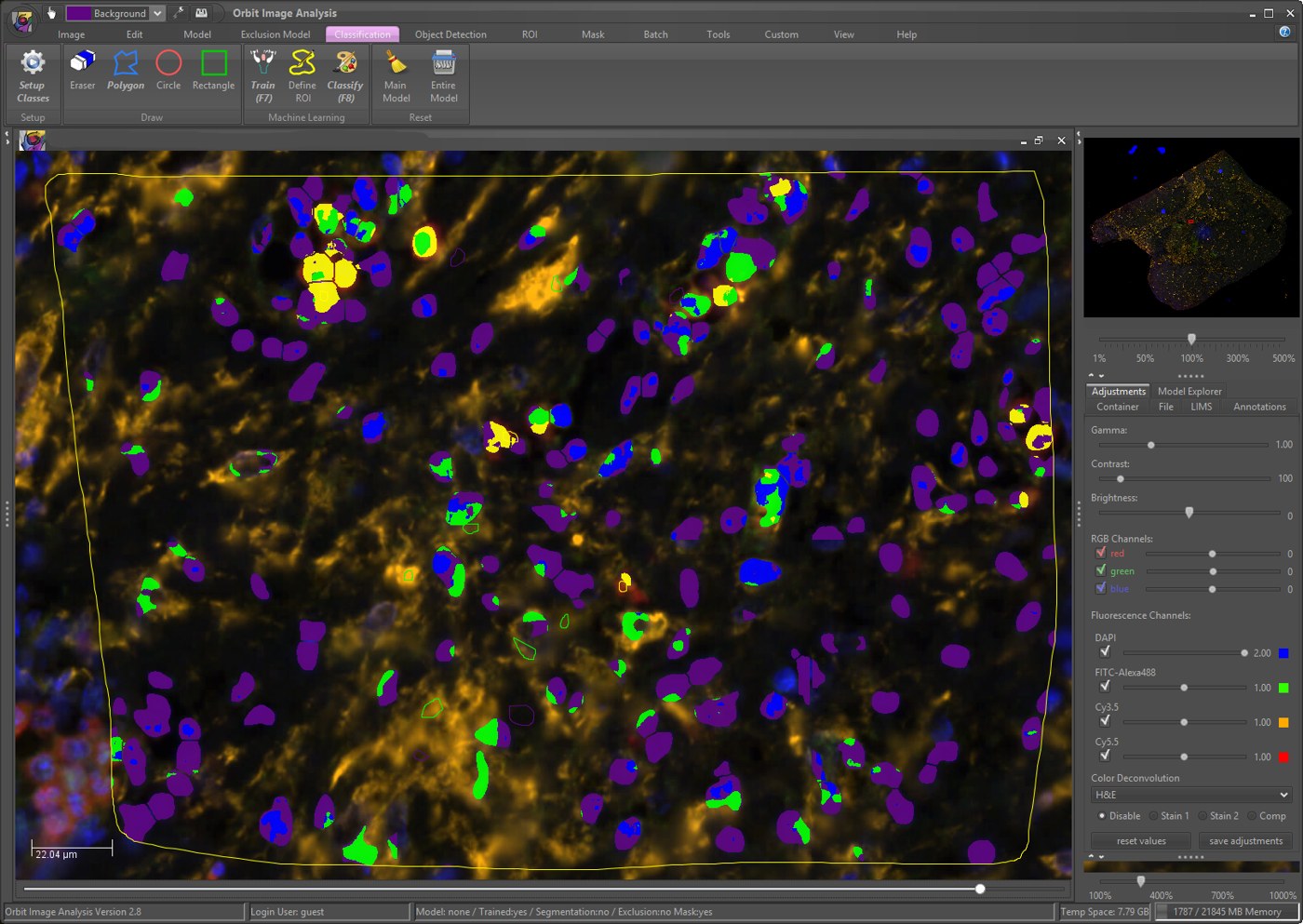

Mask позволяет сделать результат одной модели активной областью для другой. Это отличается от грубой exclusion model: маска может вычисляться на полном разрешении и поэтому подходит для тонких структур. В качестве маски можно использовать классы пиксельной классификации, помеченные как включающие, либо сегментированные объекты. После этого другая классификация или сегментация выполняется только внутри полученной области.

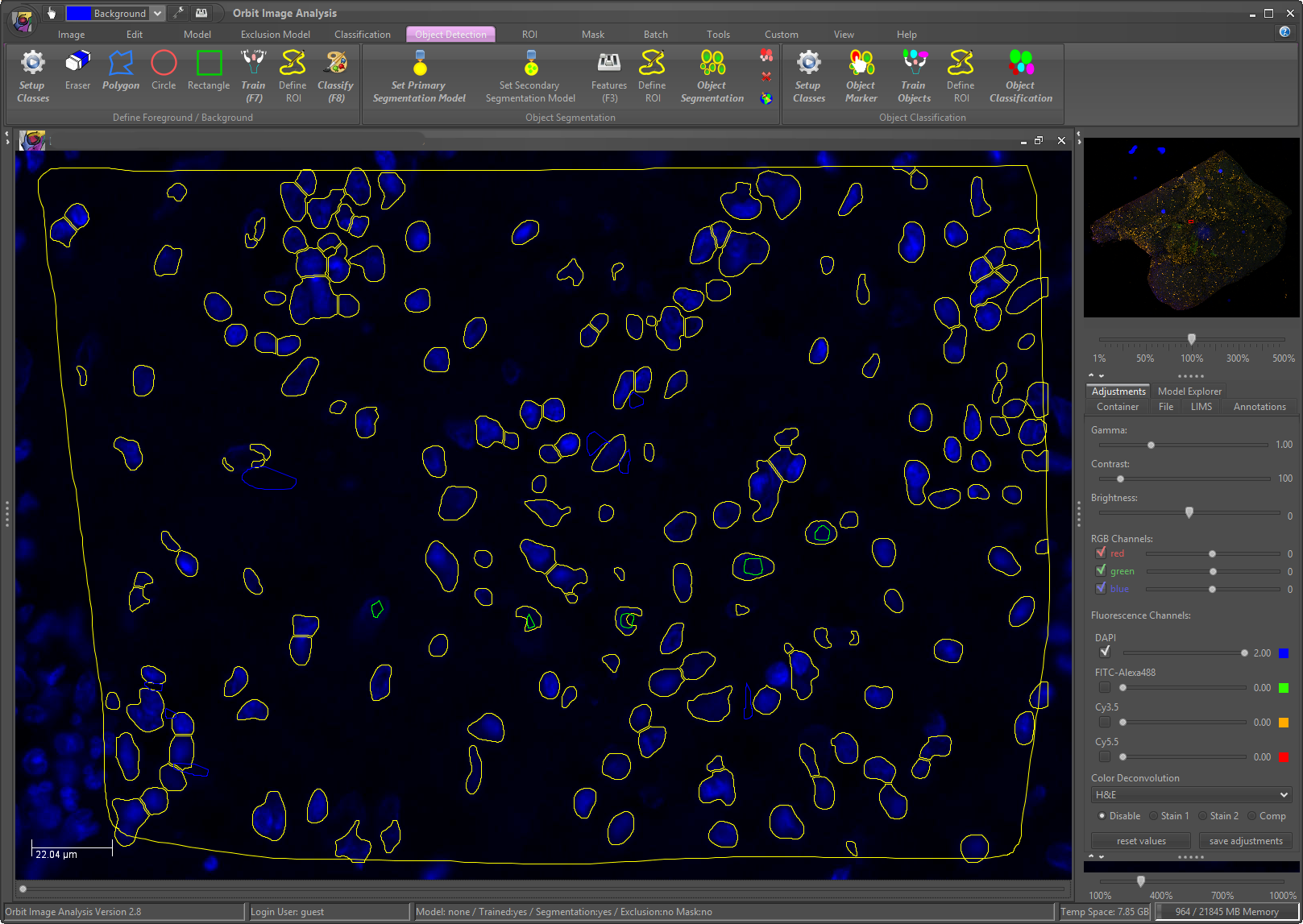

Такой двухэтапный подход особенно полезен во флуоресцентной микроскопии. Сначала на канале ядерного красителя сегментируются ядра и формируется mask, затем внутри ядер измеряются или классифицируются сигналы других каналов. В результате внеклеточное свечение не участвует в вычислении, даже если его интенсивность похожа на целевой сигнал.

Маска добавляется к модели через Model Explorer и вкладку Mask. Пользователь выбирает модель-источник и указывает, какой результат определяет активную область. Здесь важно не перепутать визуальное отображение канала с логикой маски: яркий канал на экране сам по себе ничего не ограничивает, пока соответствующая сегментация или классификация не назначена как mask.

При проверке двухэтапной схемы полезно временно визуализировать оба слоя: сначала границы маски, затем результат внутренней классификации. Если итог пропускает целевые сигналы, можно определить, виновата ли маска, которая не включила нужный объект, или собственно вторая модель. Это значительно быстрее, чем менять параметры обеих моделей одновременно.

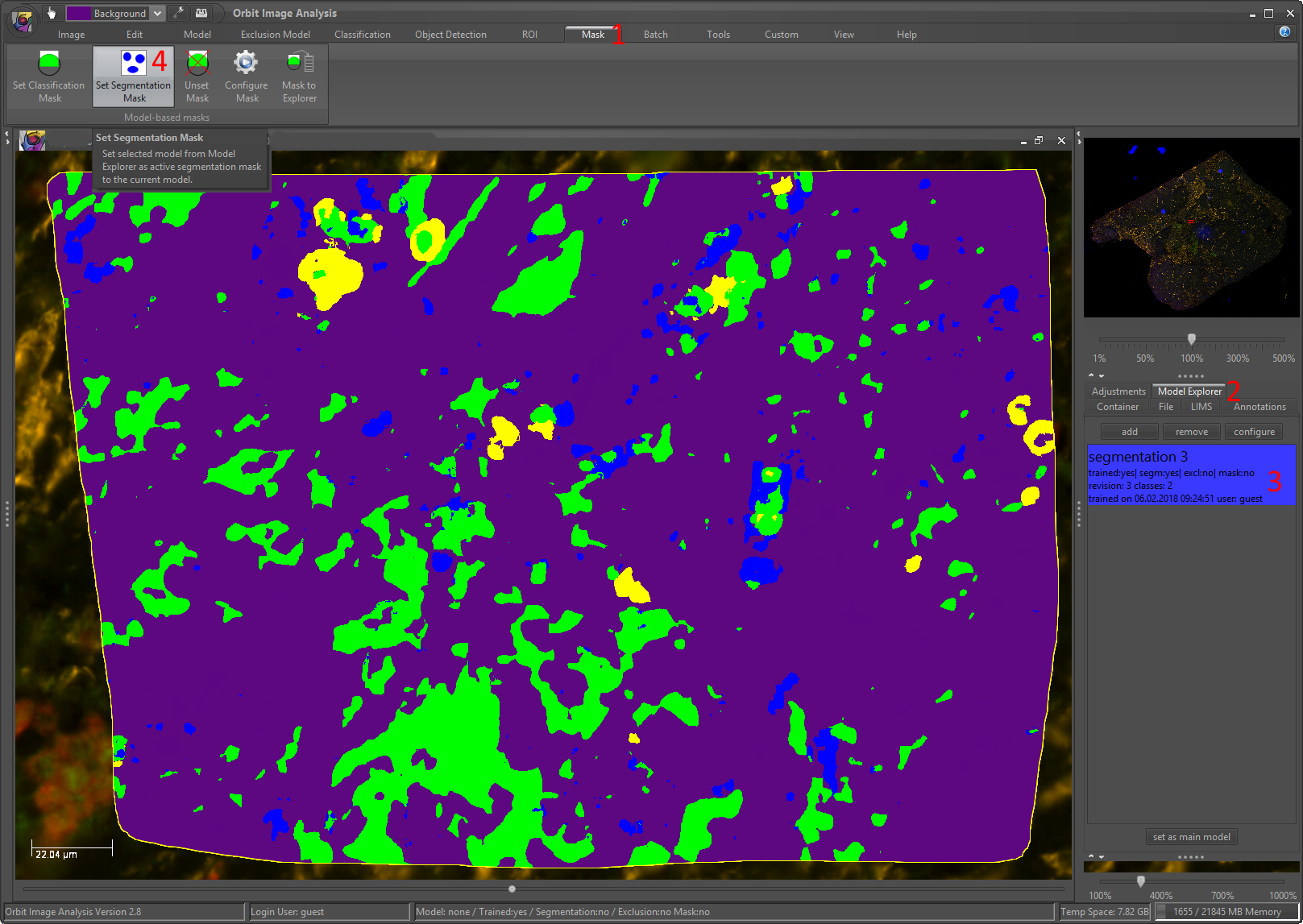

Classification mask и segmentation mask

Classification mask задаётся через включающие классы пиксельной модели. Она хороша, когда активная область определяется тканевым типом или цветовым классом и не обязательно состоит из отдельных объектов. Segmentation mask, напротив, использует найденные объекты и удобна, когда расчёт должен происходить строго внутри их контуров. Выбор зависит от биологической формулировки задачи, а не от того, какой режим визуально выглядит аккуратнее.

Если тонкая структура должна войти в активную область, full-resolution mask обычно предпочтительнее карты исключения, рассчитанной на меньшем увеличении. Exclusion model экономит время на крупномасштабном отсечении ненужных зон, а mask даёт более точное внутреннее ограничение. Эти механизмы можно сочетать: сначала убрать большие ненужные области, затем внутри оставшейся ткани применить точную маску.

В старой последовательности работы с segmentation mask встречалась практическая проблема, когда ранее нарисованная сегментация могла мешать корректному отображению следующего шага. Документированный обходной путь — закрыть и заново открыть изображение либо выполнить соответствующий сценарий через встроенный скрипт. Если итоговый слой выглядит противоречиво сразу после смены модели, прежде чем переобучать классификатор, стоит исключить именно проблему состояния отображения.

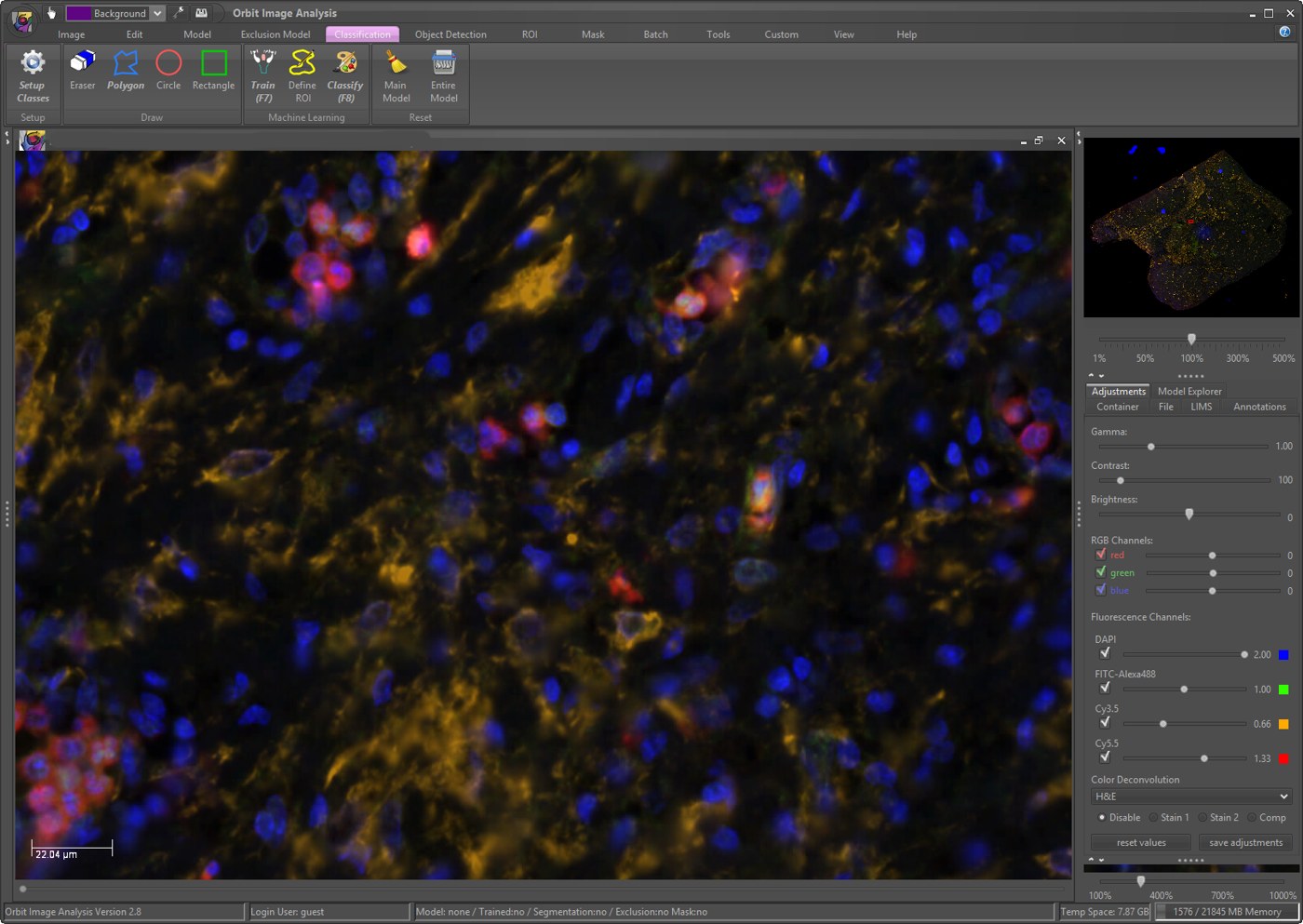

Многоканальные и флуоресцентные изображения

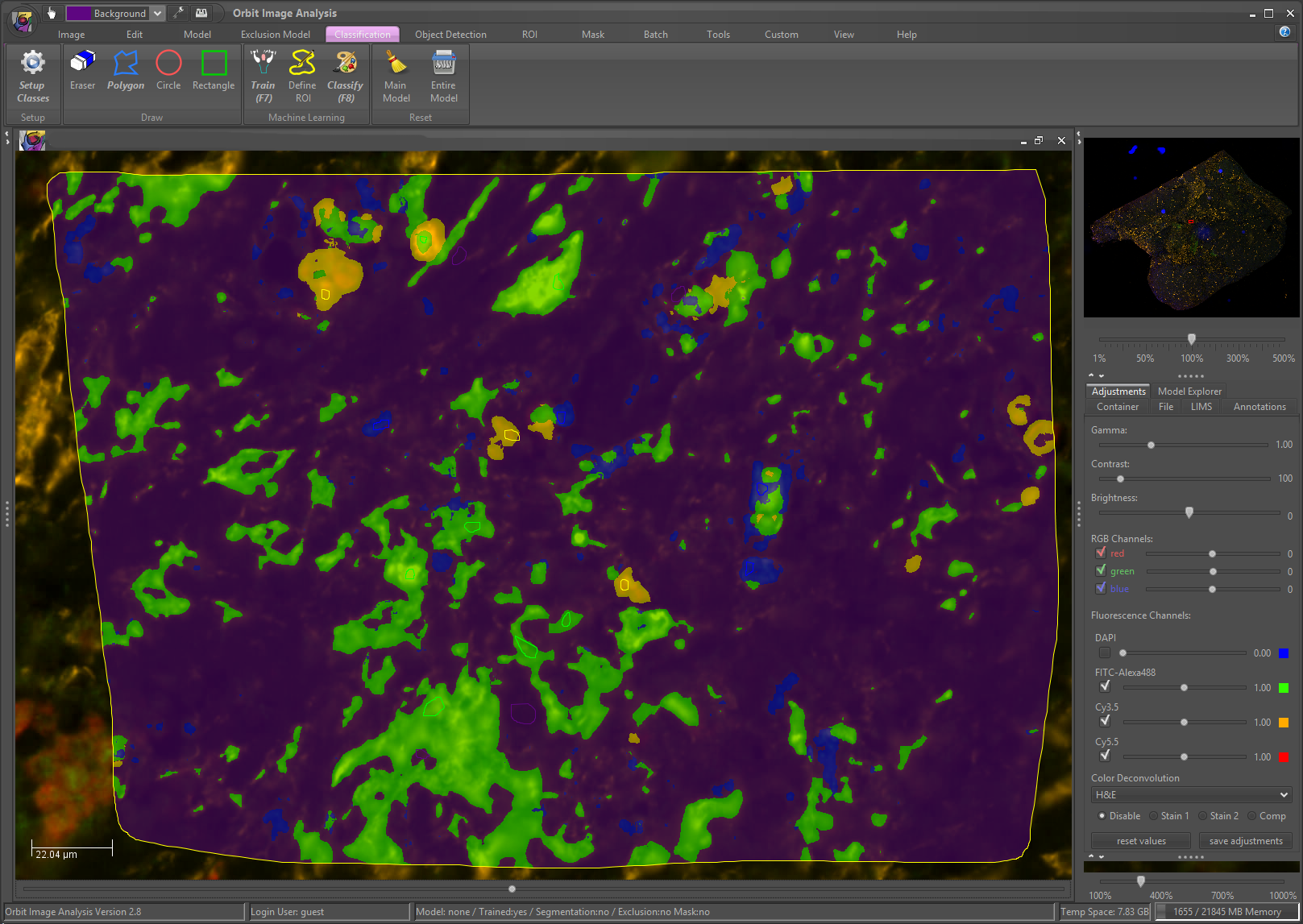

Orbit поддерживает изображения с несколькими каналами и позволяет выбирать каналы, участвующие в анализе. Это важно для флуоресценции, где разные маркеры записаны раздельно и смешивание всех каналов в один цветной кадр может скрыть количественную структуру данных. В панели Adjustments можно настроить видимость и визуальный диапазон, а в параметрах модели — определить активные каналы для вычислений.

При создании модели следует фиксировать, какие каналы считаются входными. Если обучить классификатор на комбинации DAPI и одного флуорофора, а затем применить его к изображениям с другим порядком каналов, одинаковые номера перестанут означать одинаковые биологические сигналы. Поэтому перед пакетной обработкой серии проверяют не только формат файла, но и структуру каналов, их названия и соответствие протоколу.

Настройки отображения могут помочь увидеть слабый сигнал, однако их нельзя автоматически трактовать как изменение исходных измеряемых значений. Для количественного сравнения ключевым остаётся то, какие данные получает модель и какие признаки вычисляются. Если визуальная яркость была изменена только для удобства просмотра, это следует отличать от обработки, которая действительно меняет вход в алгоритм.

Поддерживаемые форматы изображений

Для чтения научных и микроскопических файлов Orbit опирается на Bio-Formats и собственные интеграции для отдельных whole-slide форматов. В документации прямо перечислены SVS, NDPI, NDPIS, SCN, AFI, CZI, IMS, VSI, ETS, SLD, TIF, TIFF, TF2, TF8 и BTF. Для обычных растровых и лабораторных изображений заявлены PNG, JPG, JP2, BMP, TGA, PCX, GIF, LSM, LIF, ZIV, а также DICOM с расширением DCM.

Поддержка формата не означает, что любой файл с соответствующим расширением будет одинаково удобен для анализа. Внутри контейнера могут отличаться тип компрессии, число сцен, пирамидальные уровни, каналы и метаданные. Если конкретный CZI, VSI или другой многосерийный файл открывается не так, как ожидалось, сначала нужно проверить, какая серия выбрана и какие каналы видит программа, а не конвертировать материал вслепую.

Для Zeiss CZI с JPEG-XR в Windows документация указывает дополнительную зависимость от Microsoft Visual C++ Redistributable 2015. Типичный симптом отсутствующей системной библиотеки — проблема именно с чтением соответствующего варианта CZI при том, что обычные TIFF или JPEG открываются нормально. В такой ситуации переобучение модели или изменение памяти не относится к причине: сначала устраняют компонент декодирования.

NDPI и NDPIS могут читаться через нативную библиотеку в подготовленных сборках для Windows и Linux. Это даёт выигрыш в скорости по сравнению с универсальным путём чтения. Если на одном компьютере такие слайды открываются заметно быстрее, чем на другом, различие может быть связано не с самим файлом, а с тем, какой reader реально используется в конкретной среде.

Многосерийные VSI и похожие контейнеры

Некоторые микроскопические форматы хранят несколько изображений или сцен внутри одного файла. Для них важно выбрать нужную серию, иначе пользователь может анализировать обзорный кадр, служебное изображение или сцену с другим увеличением. Перед созданием обучающей разметки полезно убедиться, что открытый кадр имеет ожидаемые размеры, каналы и морфологию, особенно если имя файла одинаково для нескольких внутренних представлений.

Если цель — сопоставлять результаты между сериями, следует заранее решить, какая серия является единицей анализа. Модель, обученная на высоком разрешении, не обязана переноситься на обзорную сцену: размер структуры в пикселях, текстурные признаки и границы объектов будут другими. При необходимости сравнивать разные увеличения создают отдельный валидационный этап и проверяют, что параметры структуры и сегментации остаются осмысленными.

Работа с изображениями на диске

Из меню Image можно выбрать открытие файлов с диска; также поддерживается перетаскивание изображения в окно. В этом режиме метаданные Orbit, включая аннотации, связываются с изображением и сохраняются в базе SQLite. Идентификация опирается на имя и контрольную сумму изображения, поэтому перенос папки не обязательно разрушает связь с уже созданной разметкой, если сам файл не изменился.

База orbit.db хранит служебные сведения о таких изображениях. Это полезно понимать при резервном копировании: сохранить только исходные TIFF недостаточно, если нужно перенести созданные в Orbit аннотации и связанную с ними работу. Одновременно база может накапливать записи о файлах, которых уже нет; для удаления осиротевших метаданных предусмотрена команда DB Cleanup.

Перед массовым переименованием изображений разумно сделать резервную копию рабочей базы и проверить небольшой пример. Хотя связь использует контрольную сумму данных, человеческая часть рабочего процесса — таблицы, имена образцов, внешние результаты — часто опирается на имя файла. Технически открываемое изображение может остаться тем же, а лабораторная идентификация образца станет менее очевидной.

Файлы-ссылки .orbit

Orbit умеет сохранять небольшой файл-ссылку с расширением .orbit, который содержит ссылочную информацию на изображение, а не копию многогигабайтного WSI. Такой файл удобен для быстрого возврата к нужному материалу без дублирования исходного слайда. Однако его нельзя считать резервной копией изображения: если исходные данные недоступны, сам shortcut не заменит пиксели.

При передаче коллегам важно различать три сущности: исходный WSI, метаданные и аннотации, а также файл-ссылку. Для воспроизводимого обмена одной ссылки недостаточно. Если задача предполагает совместную работу через сервер изображений, более подходящим механизмом становится OMERO, где данные и права доступа управляются централизованно.

Подключение к OMERO

Orbit умеет работать с OMERO как с сервером изображений. В этом случае браузер изображений получает доступ к данным и метаданным через image provider, а аннотации и модели могут сохраняться с учётом серверных групп и прав. Такой вариант полезен лаборатории, где большие WSI уже собраны в общем хранилище и несколько исследователей должны видеть согласованный набор изображений.

Параметры подключения задаются в OrbitOmero.properties. К ключевым настройкам относятся адрес OMERO, порт, использование SSL и параметры, связанные с веб-портом и отдельной учётной записью для распределённой обработки. Файл конфигурации ищется в домашней папке пользователя или рядом с исполняемой средой Orbit; точное место можно уточнить по журналу программы.

Для чтения изображений достаточно соответствующих прав группы, но сохранение аннотаций требует доступа уровня read/annotate или read/write. Модели сохраняются в группе пользователя по умолчанию, поэтому коллега увидит чужую модель только при наличии права чтения этой группы. Если модель пропала для другого сотрудника, причина может быть не в файле модели, а в серверной видимости группы.

При ошибке подключения сначала отделяют сетевую проблему от проблемы учётной записи. Если сервер не достигается по указанному host и port, смена пароля не поможет. Если соединение установлено, но изображения или модели не видны, проверяют группы и права. Такой порядок диагностики быстрее случайного изменения всех параметров одновременно.

Что даёт серверный режим для аннотаций

Аннотации, сохранённые через серверный provider, становятся частью совместной среды и могут быть доступны другим пользователям с подходящими правами. Это удобно для разделения ролей: один специалист размечает ROI, другой проверяет модель, третий выполняет количественный анализ. Чтобы такой процесс оставался воспроизводимым, имена ROI-групп и правила типов аннотаций должны быть согласованы заранее.

Сервер сам по себе не делает разметку объективной. Два оператора могут по-разному провести границу одной и той же ткани. Поэтому в многоцентровой работе желательно иметь короткий протокол: на каком увеличении рисуется ROI, какие дефекты исключаются, как обрабатывать спорные границы, сколько контрольных слайдов сравнивается между операторами. Orbit предоставляет инструменты хранения и применения, а критерии должны исходить из метода исследования.

Пакетная обработка сохранённой моделью

Когда модель проверена на контрольных областях, её можно применять к серии изображений через раздел Batch. Для вычислений на текущем компьютере используется Local Execution; при подготовленной инфраструктуре возможен распределённый запуск. Пакетная обработка полезна именно после валидации: она устраняет повторение ручных команд, но столь же последовательно повторит и ошибочную модель, если запускать её слишком рано.

Перед Batch-запуском полезно составить небольшой тестовый набор, в котором присутствуют разные варианты окраски, плотности ткани и артефактов. Если результаты устойчивы на этом наборе, риск неожиданной систематической ошибки в большой серии ниже. Проверка только самого красивого изображения создаёт ложное ощущение стабильности.

Время расчёта зависит не только от количества файлов. Огромный WSI, где ROI занимает пять процентов площади, может обрабатываться быстрее меньшего изображения без ограничений. На скорость влияют число активных каналов, разрешение, сложность модели, сегментация объектов и необходимость вычислять большое число признаков. Поэтому оценивать длительность серии лучше по нескольким типичным слайдам, а не по размеру папки в гигабайтах.

Распределённые вычисления через Spark

Архитектура Orbit предусматривает scale-out обработку через Apache Spark: крупная задача разбивается на плитки, которые можно вычислять в распределённой среде, а результаты объединяются. Это соответствует внутренней map-reduce логике программы и позволяет масштабировать особенно тяжёлые whole-slide расчёты. Для такой схемы нужен доступ к изображениям через серверный provider и отдельно подготовленная вычислительная инфраструктура.

Spark не является кнопкой, которая автоматически ускоряет любую задачу. Перед распределённым запуском должны быть согласованы доступ к данным, зависимости, конфигурация и способ исполнения модели на узлах. Если серия невелика или ROI маленькие, накладные расходы распределения могут не оправдывать настройку кластера. Этот механизм имеет смысл прежде всего там, где уже существует вычислительная среда и обрабатываются большие объёмы WSI.

При сравнении результатов обычного и распределённого запуска полезно использовать один и тот же сохранённый model и один набор ROI. Цель проверки — подтвердить, что меняется способ исполнения, а не аналитическая логика. Если цифры отличаются, сначала исключают различия в моделях, изображениях, аннотациях и доступных каналах, затем уже исследуют инфраструктурную причину.

Сохранение и повторное использование моделей

Orbit позволяет сохранять модели классификации, объектной сегментации и объектной классификации. Модель может также содержать связанную exclusion model и mask. Это превращает однократную интерактивную настройку в воспроизводимый аналитический объект: после обучения не нужно заново рисовать классы перед каждым изображением.

Сохранять модель лучше не только после финального результата, но и в ключевых контрольных точках. Например, отдельно сохранить рабочую foreground/background модель, затем комбинированный вариант с маской, затем модель после последнего расширения обучающего набора. Такие контрольные состояния помогают понять, какое изменение действительно улучшило результат, и позволяют откатиться без повторной разметки.

Имя модели должно описывать задачу, ткань и важное условие, а не только слово final. При нескольких экспериментальных сериях быстро появляются файлы с неразличимыми названиями. Программа умеет открывать модели через Model Explorer, но ответственность за понятную схему именования остаётся у исследователя.

При переносе модели на другую серию изображений нужно проверить сопоставимость окраски, увеличения, каналов и подготовки материала. Сохранённый классификатор не является универсальным распознавателем биологической структуры. Он отражает обучающие примеры и параметры, выбранные для конкретной задачи. Чем сильнее новая серия отличается от обучающей, тем важнее повторная валидация.

Model Explorer

Model Explorer используется для просмотра и составления модели, включая добавление mask и связанной exclusion model. Он особенно полезен в сложных схемах, где один аналитический результат становится ограничением для другого. Вместо того чтобы держать цепочку только в памяти исследователя, можно явно проверить, какие компоненты присоединены к активной модели.

Перед пакетным запуском стоит открыть Model Explorer и убедиться, что выбран именно нужный вариант маски и exclusion model. Ошибка здесь может быть незаметна по названию файла: классификатор открывается, но активная область формируется другой вспомогательной моделью. Короткая визуальная проверка связей экономит гораздо больше времени, чем повторный расчёт всей серии.

Встроенный редактор Groovy-скриптов

В Tools доступен Script Editor для Groovy. Скрипт выполняется внутри того же Java-процесса и может обращаться к API Orbit, открытым изображениям и активной модели. Это позволяет автоматизировать последовательности, которые вручную состоят из нескольких действий, и выполнять специализированные вычисления, не предусмотренные отдельной кнопкой интерфейса.

Главный контроллер OrbitImageAnalysis доступен скрипту, через него можно получить текущий ImageFrame и модель. Вспомогательные методы API умеют работать с ROI, пиксельной классификацией, сегментацией и объектной классификацией. Для исследовательской группы это даёт удобное разделение: разработчик готовит проверенный сценарий, а пользователь запускает его из знакомой среды.

Скрипты требуют дисциплины не меньше, чем модели. Перед массовым применением нужно проверить входные изображения, активный ROI и ожидаемый тип результата. Если сценарий изменяет или создаёт аннотации, тест следует проводить на копии данных или на отдельном контрольном изображении. Автоматизация сокращает ручные ошибки только тогда, когда сама последовательность проверена.

При диагностике скрипта важно различать ошибку кода и ошибку аналитической модели. Если метод API успешно запустился, но классификация биологически неверна, исправлять синтаксис бессмысленно. Если же Script Editor сообщает исключение, сначала проверяют используемые классы, доступность активного изображения и модель, а затем уже параметры анализа.

Интеграция с CellProfiler

Orbit способен передавать плитки из выбранного ROI в CellProfiler и возвращать результаты обработки. Это сочетает навигацию по огромному слайду и определение области интереса в Orbit с конвейером измерений CellProfiler. Для интеграции требуется подготовленный CellProfiler pipeline, а обработка строится так, чтобы каждая плитка сохраняла координаты и связь с исходным изображением.

В документации описано соглашение об имени плитки с OrbitID и координатами tileX и tileY. Эти поля нужны для правильного связывания результатов с исходным WSI. Если изменить шаблон имён без соответствующего изменения регулярного выражения в CellProfiler, вычисления могут завершиться, но Orbit не сможет корректно интерпретировать местоположение результатов.

Для обмена используется файл pipeline, а не проект CellProfiler. Экспорт в таблицу настраивается так, чтобы сохранялись нужные объектные координаты и идентификаторы изображения без лишних метаданных, которые нарушают обратный импорт. Этот сценарий стоит сначала отладить на небольшом ROI: при неверной конфигурации на большой области будет создано множество бесполезных плиток и строк.

Функция Load Spots, возвращающая позиции обнаруженных объектов, рекомендуется только для небольшой ROI или умеренного числа клеток. Если попытаться визуализировать огромный объём точек на whole-slide изображении, интерфейс и хранилище метаданных получают лишнюю нагрузку. Для крупной серии разумнее хранить агрегированные результаты и визуализировать лишь контрольные участки.

Глубокое обучение для сложных объектов

Для неоднородных структур, которые трудно отделить классической foreground/background сегментацией, Orbit поддерживает применение предварительно обученной модели глубокого обучения. В документации показан сценарий для гломерул и других сложных объектов, где используется модель сегментации, а найденные области можно затем просматривать, сохранять как аннотации или дополнительно классифицировать.

Применение готовой deep-learning модели и обучение новой — разные задачи. Для обнаружения с уже подготовленной моделью не требуется разворачивать среду TensorFlow или иметь NVIDIA GPU на рабочем месте. Эти зависимости появляются при обучении собственного нейросетевого сегментатора. Это важное различие при планировании лабораторного рабочего места: пользователь готовой модели не обязан повторять инфраструктуру, на которой её обучали.

Собственная модель требует множества точных ручных аннотаций объектов, формирования масок и отдельного этапа обучения. Если исходная разметка неточна, нейросеть будет учиться на этих ошибках. Поэтому на сложных структурах основной труд часто переносится из настройки нескольких порогов в подготовку качественного обучающего набора.

Deep-learning сегментацию полезно сочетать с ROI или exclusion model, чтобы не применять тяжёлую модель к заведомо ненужным частям стекла. После обнаружения результатов Rare Object Detection помогает работать с найденными объектами, а их контуры при необходимости можно сохранить как аннотации. Валидация всё равно остаётся обязательной: визуально правдоподобный контур не гарантирует правильной чувствительности и специфичности.

При переносе предварительно обученной модели на новый тип окраски, сканер или биологический материал следует считать её гипотезой, а не готовой гарантией. Нужен контрольный набор с ручной оценкой. Если качество резко падает, проблему нельзя решать только порогом отображения — возможно, распределение данных существенно отличается от обучающего.

Навигация по whole-slide изображению

Большой гистологический слайд обычно существует как пирамида разрешений. Orbit использует эту структуру для просмотра: на малом увеличении подгружается обзорный уровень, а при приближении — более детальные плитки. Рендеринг выполняется многопоточно, поэтому несколько плиток могут готовиться параллельно и появляться на экране по мере завершения. В практической работе это даёт плавный переход от общего контура ткани к отдельным клеткам без создания гигантской копии всего изображения в памяти.

Обзорная панель справа показывает текущую позицию относительно всего слайда. При работе с длинной извилистой ROI она помогает не потерять контекст и быстро перейти к другой части препарата. Если пользователь проверяет модель только в одном углу, легко пропустить регион с иной окраской; систематический проход по обзорной миниатюре делает визуальную валидацию более равномерной.

Масштаб следует выбирать с учётом задачи. Exclusion model создаётся на обзорном уровне, чтобы различать крупные области; обучение тонкой тканевой классификации проводят ближе к рабочему увеличению; объектная сегментация требует масштаба, на котором видны реальные границы объектов. Одинаковое увеличение для всех этапов не является целью — разные этапы анализируют разные уровни структуры.

Прокрутка, Hand tool и рисование полигонов

При активном Polygon обычное перетаскивание мышью создаёт точки разметки, поэтому для временного перемещения по изображению удобен Hand tool. В руководстве также описана временная активация руки клавишей пробела во время разметки и отдельная команда F6. Это ускоряет создание обучающих полигонов на большом поле: не нужно постоянно переключать вкладки только для короткого сдвига изображения.

Полигон завершается после замыкания, а его качество зависит от числа точек. Слишком редкие вершины на извилистой границе захватывают соседний класс, слишком частые делают разметку медленной и трудной для редактирования. Для обучающих областей обычно важнее чистота внутренней зоны, чем идеальное повторение морфологического контура до пикселя.

Горячие клавиши, полезные при обучении

В интерактивной классификации несколько команд имеют быстрые клавиши. F7 запускает Train, F8 — Classify, F4 используется для настройки классов в соответствующем рабочем процессе, F3 открывает параметры модели, а F6 переключает инструмент перемещения. Наличие коротких команд особенно заметно при итеративной настройке, когда цикл обучения повторяется десятки раз на нескольких контрольных участках.

Горячая клавиша не меняет смысл операции. Перед F8 всё равно нужно понимать, какая модель активна, какая ROI выбрана и какие вспомогательные ограничения присоединены. Если результат внезапно отличается от предыдущего, проверяют состояние модели и интерфейса, а не предполагают, что многократное нажатие Classify исправит проблему.

При обучении классов полезно выработать неизменную последовательность действий: выбрать класс, нарисовать несколько чистых примеров, добавить варианты окраски, запустить Train, открыть независимый ROI, Classify, уменьшить прозрачность overlay и визуально проверить границы. Повторяемая последовательность помогает отделить изменение модели от случайного изменения поля зрения.

Аннотации как часть аналитического протокола

Аннотация в Orbit — не декоративная отметка. Ей можно назначить тип, который определяет участие в ROI, исключении или включении. Поэтому при обмене рабочими данными важно сохранять не только геометрию полигона, но и его семантический тип. Два одинаковых контура с разными типами могут давать противоположный эффект на область расчёта.

Редактирование аннотаций позволяет исправлять границы после первичного сохранения. Для сложных полигонов лучше вносить небольшие правки, чем удалять всю разметку и рисовать заново: так проще сохранить согласованность между контрольными операторами. После изменения аннотации необходимо заново проверить активную область, потому что ранее рассчитанная статистика уже относится к другой геометрии.

Если ROI состоит из нескольких непересекающихся островков, их можно объединить в составную область. Это полезно на фрагментированном препарате, где множество кусочков ткани относятся к одной категории анализа. Условие одно: все части должны следовать одному правилу включения. Если разные островки имеют разный биологический смысл, лучше использовать отдельные ROI-группы.

Группы ROI и повторное применение модели

Группа ROI становится особенно важной, когда на одном слайде разметка обслуживает несколько анализов. Например, один набор полигонов может описывать всю ткань, другой — только специальную зону. В параметрах модели выбирается нужная группа, и это значение сохраняется. При открытии модели на следующем слайде проверяют, что группа с таким названием действительно существует и содержит нужные аннотации.

Если выбранная ROI-группа пуста, итог может выглядеть как отсутствие классификации или нулевая статистика. Это не обязательно означает сбой алгоритма. Диагностика начинается с простого вопроса: есть ли активная область, которую модель вообще должна обрабатывать. После этого проверяют exclusion и mask, и только затем — собственно классификатор.

Экспорт изображения и текущего вида

Orbit умеет сохранять всё изображение через Save Full Image и делать снимок текущего вида через Save Current. Эти операции решают разные задачи. Полный экспорт относится к данным изображения, тогда как snapshot фиксирует то, что пользователь видит на экране при текущем масштабе и разрешении монитора. Для документирования анализа нужно понимать, какой из двух вариантов был сохранён.

Снимок текущего вида удобен для отчёта о контрольном участке с наложением классификации или аннотаций. Но он не заменяет количественный результат: его разрешение ограничено экраном и он отражает выбранную прозрачность overlay. Если в дальнейшем требуется пересчитать площади, нужна модель и исходные данные, а не только PNG с цветной маской.

При сохранении полного изображения стоит учитывать размер результата. Whole-slide материал может быть слишком велик для обычного графического редактора или офисного документа. Чаще рациональнее хранить оригинал, модель и числовую статистику, а для иллюстрации сохранять несколько репрезентативных текущих видов.

Как оценивать качество тканевой классификации

Качественная модель должна быть устойчивой не только к типичному участку, но и к вариациям внутри допустимого диапазона данных. Проверка включает светлые и тёмные зоны окраски, края ткани, участки с высокой и низкой плотностью, а также изображения из разных частей серии. Если одна и та же морфология меняет класс при небольшом изменении яркости, обучающий набор недостаточно репрезентативен.

Нужно различать случайную ошибку и систематическую. Несколько одиночных пикселей неправильного цвета обычно влияют на площадь меньше, чем целая повторяющаяся структура, которую модель стабильно относит к другому классу. Поэтому при дообучении приоритет отдают систематическим ошибкам и добавляют примеры именно тех морфологических случаев, которые повторяются.

Нежелательно исправлять каждую ошибку огромным полигоном. Большая область может содержать внутреннюю неоднородность и сместить баланс обучающей выборки. Несколько небольших чистых полигонов из разных частей слайда обычно лучше объясняют модели класс. Такой подход также облегчает удаление конкретного плохого примера, если позже выяснится, что он был размечен неверно.

Для количественного исследования полезно заранее определить критерий приемлемости модели: например, ручная проверка фиксированного числа ROI или сравнение автоматической доли ткани с независимой эталонной разметкой. Orbit даёт инструменты обучения и расчёта, но порог достаточной точности должен быть частью методики исследования.

Почему обучающая точность не равна внешней точности

Лог программы может показывать качество классификатора относительно тех же обучающих данных, на которых он обучался. Это полезно для выявления очевидно противоречивой разметки, но не измеряет переносимость на новые изображения. Если один участок попал и в обучение, и в оценку, результат неизбежно выглядит лучше, чем на независимом материале.

Практический контроль строят так, чтобы изображения или ROI для проверки не использовались при создании обучающих полигонов. Затем фиксируют характер ошибок и только после оценки решают, добавлять ли часть этих данных в следующую итерацию обучения. Иначе модель постепенно подгоняется под тестовый набор, а истинная способность переноситься остаётся неизвестной.

Валидация объектной сегментации

Для объектов недостаточно сравнить итоговый Count. Нужны как минимум три вида ошибок: пропущенные объекты, ложные объекты и неправильное разделение кластеров. Два алгоритма могут дать одинаковое число, но один пропустит десять клеток и добавит десять артефактов. Визуальная проверка контуров на нескольких ROI поэтому обязательна перед использованием чисел.

Границы проверяют на объектах разного размера и контраста. Если маленькие клетки стабильно исчезают, смотрят минимальный размер и foreground-модель. Если крупные делятся, проверяют параметры разбиения и неоднородность foreground. Если слипаются соседние клетки, оценивают кластерную сегментацию и качество границы между объектами.

Для флуоресцентных ядер полезно отдельно смотреть области с перекрытием и слабым сигналом. Яркие изолированные ядра почти всегда являются лёгкими примерами и плохо выявляют ограничения. Контрольный ROI должен содержать именно те сложные случаи, которые встречаются в реальной серии.

Валидация объектных классов

После стабильной сегментации объектную классификацию проверяют по confusion-подобной ручной таблице: для небольшого набора объектов специалист отмечает ожидаемый класс и сравнивает его с автоматическим. Особое внимание уделяют пограничным значениям интенсивности и формы. Это помогает понять, нужен ли дополнительный признак или достаточно расширить обучающие метки.

Если ошибочные объекты геометрически неправильны, возвращаются к сегментации. Если контуры верны, но классы перепутаны, дообучают Object Classification. Разделение двух причин позволяет не разрушать уже хорошую foreground-модель попытками исправить проблему, возникшую на более позднем этапе.

Производительность и оперативная память

Работа с WSI предъявляет серьёзные требования к памяти и процессору. На странице загрузки в качестве рекомендуемой конфигурации указаны многоядерный современный процессор и 32 ГБ RAM, а для тяжёлых сценариев — ещё больший объём. Это не означает, что каждый небольшой TIFF требует столько памяти, но показывает характер задач, на которые рассчитана программа: гигапиксельные слайды, несколько каналов и сложные модели.

Архитектура с плитками снижает необходимость держать весь WSI в RAM, однако анализ всё равно создаёт промежуточные данные, признаки, объекты и overlays. Сегментация большого количества клеток обычно тяжелее простой навигации. Если интерфейс становится медленным только после включения большого объектного слоя, причина может быть в объёме визуализируемых результатов, а не в чтении исходного изображения.

Для длительной серии полезно закрыть ненужные изображения и не держать одновременно десятки тяжёлых кадров только ради удобства. Перед Batch-запуском можно перезапустить программу и открыть лишь необходимые данные. Такой порядок не изменяет модель, но уменьшает накопление временных объектов интерфейса.

При нехватке памяти сначала уменьшают объём активной области и проверяют, действительно ли нужен расчёт всего слайда. ROI и exclusion model часто дают больший выигрыш, чем попытка выделить процессу максимально возможную память. Если биологический протокол допускает анализ только ткани, нет смысла вычислять фон стекла на полном разрешении.

Как интерпретировать медленное открытие

Медленное первое открытие конкретного формата может быть связано с reader, построением доступа к пирамиде или сетевым источником. Если обычный PNG открывается мгновенно, а NDPI медленно, это ещё не говорит о проблеме интерфейса. Сравнивают одинаковый файл на том же хранилище и обращают внимание, используется ли нативный reader.

При работе через OMERO к вычислительной нагрузке добавляется сеть. Если миниатюры появляются, но большие плитки загружаются рывками, проверяют задержку и пропускную способность между рабочей станцией и сервером. Изменение параметров классификации не ускорит получение пикселей, если узким местом является передача данных.

Дисплеи с высоким DPI

Интерфейс Orbit умеет масштабировать элементы на дисплеях высокого разрешения. В Windows при необычно крупном или размытом интерфейсе в документации предлагается проверить параметры DPI в свойствах ярлыка и совместимости. Важно менять системное масштабирование отдельно от масштаба изображения: эти два параметра не связаны. Один влияет на размер кнопок и текста, другой — на увеличение микроскопического кадра.

После изменения DPI-настроек следует перезапустить программу и проверить подписи вкладок, размер кнопок и попадание курсора в инструменты рисования. Если элементы интерфейса выглядят нормально, но само изображение нечёткое, причина, вероятно, в выбранном пирамидальном уровне или исходных данных, а не в масштабировании оболочки.

Белые области или пустые фреймы при отображении

Для Java-запуска в документации упомянут обходной параметр, отключающий Direct3D, если вместо изображения появляются белые фреймы. Такая проблема относится к графическому выводу, поэтому её важно отличать от ошибки чтения файла. Если метаданные и миниатюра доступны, но центральный кадр рисуется белым, диагностируют рендеринг; если программа вообще не распознаёт файл, смотрят формат и reader.

Перед изменением аналитических настроек полезно открыть простой JPEG. Если он тоже отображается белым, модель, ROI и формат WSI не являются причиной. Такой контрольный тест помогает сузить проблему до графической подсистемы и не тратить время на переобучение.

Ошибки при чтении CZI с JPEG-XR

CZI может использовать разные способы внутреннего хранения. Для JPEG-XR в Windows требуется соответствующий Microsoft Visual C++ Redistributable. Если один CZI открывается, а другой с тем же расширением — нет, сравнение только расширений недостаточно: проблема может быть в варианте компрессии. В лаборатории желательно хранить информацию о сканере и настройках экспорта вместе с образцами.

После установки нужной системной зависимости проверяют тот же исходный файл, не конвертируя его. Если чтение восстановилось, модель можно применять к оригинальным данным. Конвертация в TIFF остаётся отдельным рабочим решением, но она может изменить метаданные, каналы и структуру пирамиды, поэтому не должна быть первым шагом без понимания причины.

Ошибки при подключении к OMERO

Сообщение о недоступном image provider при старте не всегда означает, что программа непригодна для работы. Если сервер OMERO не используется, можно продолжить с файлами с диска. Если сервер нужен, проверяют конфигурационный файл, адрес, порт, SSL и учётные данные. В среде с несколькими OMERO-серверами особенно легко оставить старый host в копии OrbitOmero.properties.

Если вход выполняется, но определённая группа изображений не видна, проверяют права группы. Если изображения доступны, а сохранить аннотацию не удаётся, проверяют наличие read/annotate или read/write. Если коллега не видит модель, смотрят группу по умолчанию, в которой она сохранена. Эти три симптома относятся к разным уровням доступа и требуют разных исправлений.

Когда результат классификации выглядит пятнистым

Мелкая разноцветная рябь обычно означает, что модель реагирует на локальные вариации, которые пользователь хотел бы считать одной структурой. Возможные причины — слишком узкие обучающие примеры, неподходящий Structure Size или реально неоднородная окраска. Исправление начинают с независимого ROI: проверяют, какие морфологические случаи систематически перепутаны, и добавляют чистые примеры этих случаев.

Увеличение Structure Size может сделать решение контекстнее, но не является универсальным фильтром шума. На тонких волокнах оно способно стереть полезную структуру. Если задача требует гладкой крупной тканевой карты, более крупный контекст оправдан; если важна микроструктура, лучше улучшить обучающий набор и сохранить меньший масштаб.

Когда сегментация даёт слишком много объектов

Если Object Count явно завышен, сначала смотрят контуры. Множество мелких точек указывает на ложный foreground или слишком низкий минимальный размер. Разбиение одной клетки на несколько частей может быть связано с внутренней неоднородностью и настройкой кластерного разделения. Это разные причины: первая требует исправить классификацию фона или порог размера, вторая — геометрию сегментации.

После изменения параметра повторяют расчёт на том же контрольном ROI. Если одновременно менять обучающие полигоны, размер объекта и алгоритм разделения, нельзя понять, какое изменение помогло. Один фактор за итерацию даёт более управляемую настройку и проще документируется.

Когда сегментация пропускает объекты

Пропуски могут возникать ещё на foreground-этапе: слабые клетки классифицируются как фон. В этом случае добавляют обучающие примеры слабого сигнала. Если цветная foreground-маска правильна, но объект не появляется после сегментации, проверяют минимальный размер и другие ограничения. Такая двухступенчатая диагностика является одной из самых полезных практик при настройке Orbit.

На краях ROI также нужно убедиться, что объект действительно входит в активную область. Частично обрезанный контур может быть исключён логикой маски или ROI. Если пропуски встречаются только у границы, проблема вероятнее связана с геометрией активной области, а не с общим качеством модели.

Практический сценарий: количественная оценка окрашенной ткани

Для измерения доли окрашенного компонента логично начать с нескольких репрезентативных слайдов, а не со всей серии. В Classes создают фон, целевой компонент и остальные тканевые классы, если их нужно различать. Для каждого класса рисуют несколько небольших полигонов в разных участках, включая варианты интенсивности окраски. После Train классифицируют контрольную ROI, регулируют прозрачность наложения и ищут систематические ошибки.

Когда разделение стало устойчивым, определяют рабочую область. Если контур ткани простой, достаточно ручной ROI. Если слайды содержат большой фон или повторяющиеся нежелательные зоны, обучают exclusion model на обзорном масштабе и соединяют её с основной моделью. Затем проверяют уже комбинированный результат: доли классов должны вычисляться только внутри биологически допустимой области.

Перед Batch сохраняют модель и прогоняют несколько слайдов, не использованных для обучения. В итоговой таблице важны не только проценты, но и идентификаторы изображения и ROI. Если серия используется для статистического сравнения групп, протокол разметки и модель должны оставаться одинаковыми, иначе техническое изменение может быть ошибочно принято за биологический эффект.

Практический сценарий: подсчёт клеток

Для подсчёта клеток сначала обучают Foreground и Background. Фоновые примеры берут и из пустых промежутков, и непосредственно возле клеточных границ; foreground включает клетки разной яркости и размера. После Train проверяют цветную маску. Если она верна, назначают Primary Segmentation Model и запускают Object Segmentation на ограниченной ROI.

Далее корректируют допустимый размер объектов и проверяют, не слипаются ли кластеры. Object Count сравнивают с ручным подсчётом нескольких контрольных полей. Только после этого имеет смысл обрабатывать весь слайд или серию. Если клетки нужно разделить на окрашенные и неокрашенные, добавляют Object Classification и отмечают Object Marker примеры каждого класса.

Для воспроизводимости стоит сохранить два контрольных изображения: поле с хорошим разделением и поле с трудными объектами. После любого изменения модели оба поля пересчитывают. Улучшение только на простом поле не считается достаточным, если сложная зона стала хуже.

Практический сценарий: флуоресцентные маркеры внутри ядер

Когда интересующий сигнал должен измеряться только внутри ядер, удобна двухступенчатая схема. По DAPI или другому ядерному каналу строят сегментацию, проверяют контуры и назначают её mask. Затем в модели для второго этапа включают нужные флуоресцентные каналы и выполняют классификацию или измерение только в активной области маски.

Такой процесс уменьшает влияние фонового свечения, но требует хорошей ядерной сегментации. Если слабое ядро не попало в mask, его маркер вообще не будет оценён. Поэтому контроль должен включать и качество маски, и качество внутреннего сигнала. Ошибка первого этапа не исправляется настройками второго.

При многоканальной серии необходимо контролировать одинаковый порядок и смысл каналов. Если файлы экспортированы разными настройками микроскопа, перед пакетным запуском сравнивают метаданные и визуальный состав каналов на нескольких образцах.

Практический сценарий: анализ фиброза

В опубликованном применении Orbit для фиброзной ткани использовалась композиция крупномасштабного исключения и детальной классификации. Такой пример хорошо показывает сильную сторону программы: один уровень модели отвечает за тканевый контекст, другой — за более тонкий компонент. Для собственного исследования не следует копировать чужие классы механически; их смысл должен соответствовать окраске и вопросу конкретного эксперимента.

На обзорном масштабе можно отделить пустой фон и нежелательные крупные структуры, затем внутри допустимой зоны классифицировать тканевые компоненты на рабочем увеличении. Такой порядок полезен, когда один и тот же цвет встречается в биологически разных контекстах. Контекстная граница сначала определяет, где измерение имеет смысл, и лишь потом выполняется детальный расчёт.

Главный контроль здесь — убедиться, что exclusion model не удаляет целевую ткань. Неверное исключение уменьшит измеряемую площадь ещё до запуска основной модели и может создать систематическое смещение во всей серии.

Практический сценарий: редкие сложные структуры

Для гломерул или других неоднородных объектов классическая foreground/background сегментация может быть недостаточной. Предварительно обученная deep-learning модель позволяет обнаружить сложную форму, после чего результаты можно просматривать как объекты или аннотации. ROI и exclusion model полезны для сокращения области тяжёлого вычисления.

Для редких объектов визуальная проверка только нескольких найденных примеров недостаточна: нужно также искать пропуски. Иначе модель с низкой чувствительностью может выглядеть убедительно, потому что каждый показанный контур красив, но значительная часть структур не обнаружена. Контрольный набор должен включать ручную разметку как присутствующих, так и отсутствующих объектов.

Если готовая модель используется на материале, отличающемся от обучающего, следует повторно оценить её поведение. Различия в окраске, сканере, разрешении и препарате могут изменить признаки. Порог уверенности или постфильтрация не заменяют внешнюю валидацию.

Что хранить вместе с результатом анализа

Минимальный воспроизводимый набор состоит из исходных изображений или гарантированного доступа к ним, сохранённой модели, аннотаций/ROI, числового результата и описания того, какая модель к каким изображениям применялась. Если используются маска и exclusion model, они тоже должны быть частью сохранённой конфигурации. Снимок экрана полезен для иллюстрации, но не заменяет эти компоненты.

Отдельно фиксируют активные каналы, важные параметры сегментации и правило выбора ROI. Для object analysis полезно сохранять контрольные поля с ручным подсчётом. Для тканевой классификации — независимые ROI, на которых модель проверялась. Такая запись позволяет через месяцы отличить аналитическую настройку от визуального впечатления.

Если данные проходят через OMERO, права и группы также становятся частью воспроизводимости: модель, которая технически существует, но недоступна нужной группе, не может быть повторно применена коллегой. Перед передачей проекта проверяют, что участник видит изображения, аннотации и модели.

Как переносить модель на новую серию

Перенос начинают с нескольких новых изображений, а не с Batch. Сначала открывают типичный новый слайд, применяют сохранённую модель к небольшой ROI и сравнивают overlay с морфологией. Затем выбирают трудный слайд с отличающейся интенсивностью или структурой. Если оба работают приемлемо, переходят к большему валидационному набору.

При появлении систематической ошибки есть два варианта: расширить исходную модель дополнительными обучающими примерами либо создать отдельную модель для новой серии. Решение зависит от того, должны ли данные анализироваться единой методикой. Если изменение окраски настолько велико, что новые примеры ухудшают старые, отдельная модель может быть более честным выбором.

После дообучения обязательно повторяют старый контрольный набор. Иначе новая модель может исправить свежую серию ценой деградации на исходной. Такой регрессионный контроль полезен для любых ML-настроек Orbit.

Ограничения машинного обучения по примерам

Orbit хорошо сокращает ручную разметку, но не устраняет необходимость экспертных примеров. Классификатор видит только признаки изображения и обучающие метки; он не понимает биологический смысл класса независимо от пользователя. Если фон размечен противоречиво или часть целевой ткани попала в другой класс, модель воспроизведёт эту неоднозначность.

Чем сильнее меняются окраска и подготовка образцов, тем шире должен быть обучающий набор. Несколько полигонов действительно могут оказаться достаточными для стабильной серии, но это не универсальное число. Критерий — качество на независимых данных. Добавлять разметку следует до тех пор, пока повторяющиеся ошибки не перестанут быть существенными для измеряемой величины.

Машинное обучение не исправляет артефакты исходного сканирования. Размытые области, насыщенные каналы, складки и загрязнения могут быть похожи на настоящие классы. Такие зоны либо включают в отдельные обучающие примеры, если они должны распознаваться, либо исключают ROI/exclusion правилами.

Ограничения измерения площади

Доли классов в Tissue Quantification суммируются внутри активной области, поэтому смысл процента зависит от знаменателя. Если ROI включает больше пустого фона, доля ткани уменьшается даже при неизменной морфологии. Если exclusion model стала строже, числовой результат тоже может измениться. Поэтому методика определения активной площади должна быть стабильной между группами.

Цветное наложение помогает понять, откуда берётся процент. Не стоит принимать число без просмотра нескольких контрольных изображений. Особенно важно проверить классы, которые занимают небольшую долю: небольшая систематическая ошибка на границе может составлять значительную часть редкого компонента.

Если итог будет сравниваться статистически, сохраняют также площадь анализируемой ROI. Два слайда с одинаковым процентом, но резко разной активной площадью могут иметь разную надёжность оценки, особенно для редких объектов.

Ограничения подсчёта объектов

Object Count зависит от определения объекта. Для клеток это может быть ядро, целая клетка или сегментированный фрагмент окраски — разные определения дают разные числа. Перед настройкой Orbit следует сформулировать, что считается единицей. Затем именно это правило воплощают в foreground-модели и параметрах сегментации.

Плотные кластеры — основной источник смещения. Если разделение недостаточно, количество занижается; агрессивное разделение завышает его. Для экспериментов с разной плотностью клеток нельзя проверять модель только на средней плотности: крайние условия обычно выявляют проблему раньше.

Если нужен не только счёт, но и морфометрия, граница становится ещё важнее. Ошибка в несколько пикселей может мало менять Count, но заметно менять площадь и shape factor. Поэтому критерии качества должны соответствовать именно тем показателям, которые будут анализироваться.

Ограничения привычной обработки фотографий

Orbit не предназначен для ретуши портретов, удаления нежелательных объектов художественными кистями, стилизации, каталогизации бытовой фотоколлекции или печати фотокниг. Его инструменты рисования обслуживают разметку классов, ROI и аннотаций, а панели каналов — научное отображение и анализ. Если задача состоит в обычной коррекции снимка, специализированный фоторедактор будет уместнее.

Эта граница важна и при оценке интерфейса. Отсутствие слоёв художественного монтажа или набора декоративных фильтров не является недостающей кнопкой Orbit: они не относятся к классу количественного анализа микроскопии. С другой стороны, обычный фоторедактор не заменяет tile-based WSI обработку, обучаемые exclusion maps и объектный pipeline.

Какие данные лучше подходят для Orbit

Наиболее естественный материал — большие микроскопические изображения, где требуется повторяемая количественная обработка: whole-slide гистология, иммуногистохимия, флуоресцентные кадры, изображения с измеряемыми клетками или тканевыми компонентами. Программа также открывает обычные растровые форматы, поэтому обучаемый анализ можно применять к меньшим экспериментальным изображениям.

Преимущество особенно заметно, когда вручную измерять каждый кадр долго, но исследователь способен показать репрезентативные примеры классов. Если набор состоит из двух изображений и каждый объект требует сложного индивидуального решения эксперта, стоимость настройки модели может не окупиться. Если же сотни однотипных кадров требуют одинакового правила, сохранённая модель становится гораздо полезнее.

Перед началом проекта стоит проверить качество исходной стандартизации: одинаковое увеличение, устойчивую окраску, разумный динамический диапазон и идентификацию образцов. Хорошая аналитическая программа не компенсирует полностью нестабильный вход.

Организация обучающего набора

Обучающие изображения выбирают так, чтобы они представляли не среднее состояние, а диапазон. Для серии с меняющейся плотностью полезны ранний, промежуточный и насыщенный кадры; для гистологии — светлая и тёмная окраска, участки с разной архитектурой и типичные артефакты. Часть изображений оставляют только для проверки.

Обучающие полигоны распределяют по нескольким изображениям, если класс заметно меняется между ними. Это лучше, чем полностью разметить один слайд и ожидать переноса. В Orbit обучение можно собирать на нескольких открытых материалах, сохраняя единый набор классов.

При совместной работе эксперт должен просмотреть обучающую разметку до запуска большой серии. Исправить несколько неверных полигонов на этом этапе дешевле, чем объяснять систематическое смещение после статистического анализа.

Как не переобучить модель интерактивными исправлениями

Интерактивность соблазняет исправлять каждый единичный пиксель. Но если после каждого локального промаха добавлять новый полигон из того же контрольного ROI, модель начинает всё сильнее подстраиваться под этот участок. Лучше сначала собрать список повторяющихся типов ошибки, затем добавить несколько репрезентативных примеров из разных изображений.

После каждой крупной итерации проверяют отдельный отложенный набор. Если качество на обучающих изображениях улучшается, а на отложенных ухудшается, дальнейшее добавление узких примеров не решает задачу переноса. Нужно пересмотреть структуру классов, выбранные признаки или разделить методики для существенно разных данных.

Слишком большое число визуально почти неразличимых классов также усложняет обучение. Если два класса невозможно надёжно различить по пикселям и контексту даже эксперту без дополнительного маркера, алгоритм не получит недостающую информацию из названия класса.

Прозрачность overlay как инструмент контроля

Цветная маска поверх изображения — не просто иллюстрация. Изменяя её непрозрачность, можно последовательно проверить крупную структуру результата и точность границ. На непрозрачном слое хорошо видны пропущенные островки, а на полупрозрачном — соответствие окраски морфологии. Такой просмотр полезнее, чем смотреть только таблицу процентов.

При объектном анализе аналогично проверяют контуры и классы поверх исходного изображения. Если визуальный слой перегружен тысячами объектов, выбирают меньшую ROI. Цель контроля — увидеть тип ошибки, а не продемонстрировать весь слайд одновременно.

Проверка после изменения ROI или mask

Любое изменение геометрии активной области делает предыдущую статистику несопоставимой до повторного расчёта. Если пользователь поправил исключающий полигон после получения процентов, таблица уже описывает старую область. Это кажется очевидным, но в длинном интерактивном сеансе легко сохранить старый результат рядом с новой аннотацией.

Хорошая практика — после окончательной фиксации ROI сохранить модель/аннотацию, выполнить расчёт заново и только затем экспортировать итог. Для пакетной серии особенно важно не редактировать отдельные ROI после части расчётов без явной отметки, какие файлы нужно пересчитать.

Роль журнала программы

Журнал помогает отличить проблему модели от технической ошибки. В нём можно увидеть сообщения обучения, сведения о конфигурации и исключения. Если Classify не запускается, журнал полезнее визуального угадывания. Если классификация запускается, но биологически неверна, основная диагностика происходит по overlay и обучающим примерам.

При обращении за технической помощью разумно сохранять точное сообщение и последовательность действий, которая его вызывает. Формулировка не работает CZI менее информативна, чем указание, что конкретный файл с JPEG-XR не открывается, тогда как TIFF и другой CZI читаются. То же относится к OMERO: важно различать невозможность подключения, отсутствие изображения и запрет сохранения аннотации.

Контрольный запуск перед большой серией

Перед обработкой десятков или сотен файлов полезно провести dry-run на трёх-пяти изображениях, представляющих разные случаи. Проверяют, что активна правильная модель, ROI найдены, маска работает, числовой результат создаётся и имена образцов сохраняются. После этого открывают несколько итоговых overlays и только затем расширяют запуск.

Если один тестовый файл падает с ошибкой формата, его лучше изолировать, а не смешивать техническую проблему с качеством всей модели. Если один слайд даёт крайне необычную статистику, сначала просматривают его визуально: это может быть реальная биология, пустая ROI, неверная серия или артефакт сканирования.

После завершения большой серии выбирают случайные и экстремальные результаты для постконтроля. Самый высокий и самый низкий процент, а также несколько средних значений дают больше информации, чем просмотр первых пяти файлов по алфавиту.

Диагностика по симптомам

Если изображение не открывается, сначала проверяют формат и конкретный вариант контейнера; если открывается, но центральное окно остаётся белым, отделяют проблему рендеринга; если изображение видно, но Classify ничего не считает, проверяют активную ROI, mask и exclusion; если расчёт идёт, но результат неверен, возвращаются к обучающим примерам. Такой порядок движется от доступа к пикселям к геометрии рабочей области и только затем к алгоритму.

Если числовой результат неожиданно равен нулю, полезно временно отключить сложную цепочку ограничений и классифицировать небольшую ручную ROI. Нормальный результат на этой ROI указывает, что основной классификатор работает, а причина находится в группе ROI, exclusion model или mask. Если ноль сохраняется, проверяют классы, активную модель и выбранные каналы.

Если результат резко отличается только на одном изображении, не следует сразу переобучать модель на этом файле. Сначала проверяют, не открыта ли другая серия, не поменялся ли порядок каналов, не отличается ли сканирование и не содержит ли слайд крупный артефакт. Только после подтверждения, что изображение корректно и относится к тому же протоколу, его используют для расширения обучающего набора.

Как документировать изменения модели

Каждое существенное изменение полезно связывать с причиной: добавлены примеры тёмной окраски, исправлена сегментация мелких объектов, изменён допустимый размер, присоединена новая mask. Такая запись намного информативнее номера файла. Если позднее показатели серии изменились, можно восстановить, какое аналитическое решение повлияло на результат.

Для исследовательского проекта удобно хранить один неизменяемый контрольный набор и таблицу проверок после каждой значимой итерации. В ней достаточно отметить, какие ROI просмотрены, какие типы ошибок остались и принят ли вариант для пакетного запуска. Orbit не навязывает такую систему, но его сохранённые модели и воспроизводимые команды хорошо с ней сочетаются.

Финальная модель должна быть зафиксирована до статистического сравнения экспериментальных групп. Если после просмотра результатов пользователь начинает дообучать модель преимущественно на одной группе, возникает риск внести в анализ знание об ожидаемом эффекте. Лучше определить критерии качества заранее и менять модель только по правилам, одинаковым для всех образцов.

Практический итог

Orbit Image Analysis лучше всего раскрывается как последовательность проверяемых этапов: открыть корректные данные, определить классы, обучить модель на разнообразных примерах, проверить независимую ROI, ограничить область расчёта, при необходимости добавить сегментацию, объектную классификацию или mask, сохранить рабочую конфигурацию и только после этого запускать серию. Каждый этап можно визуально проверить, поэтому ошибка не обязана оставаться скрытой внутри единого чёрного ящика.

Для tissue quantification критичны репрезентативные полигоны и стабильный знаменатель ROI; для cell counting — правильная foreground-маска и геометрия разделения; для многоканальных данных — неизменный смысл каналов; для OMERO — права и конфигурация; для тяжёлых WSI — разумное ограничение активной области и достаточная память. Эти проверки дают больше практической пользы, чем попытка подобрать один универсальный параметр для всех изображений.

Если методика требует воспроизводимой количественной работы с большими микроскопическими изображениями, программа предоставляет связанный набор инструментов от разметки и обучения до пакетного применения и автоматизации. Если же задача сводится к обычной коррекции фотографии, художественной ретуши или дизайну, её инструментарий направлен в другую сторону и не заменяет фоторедактор.

Перед повторным запуском сохраните контрольный ROI и убедитесь, что на нём неизменны границы классов, число объектов и рабочая область. Если проверки совпадают, переход к серии основан на проверенной конфигурации, а не на состоянии окна.
