ZEISS ZEN помогает получать изображения с микроскопа, настраивать экспозицию и многоканальную съёмку, собирать Z-стеки и временные серии, обрабатывать CZI-данные, выполнять измерения и сегментацию, строить 3D-визуализации и готовить результаты к экспорту; основные рабочие инструменты доступны во вкладках Locate, Acquisition, Processing и Analysis, а Smart Setup, Direct Processing и Image Analysis Wizard связывают настройку эксперимента, обработку и количественный анализ в один последовательный процесс.

Рабочий проект в ZEN обычно начинается с поиска области препарата в режиме Live, проверки фокуса и экспозиции, после чего параметры съёмки переносятся в многоканальный эксперимент. Программа учитывает метаданные микроскопа и изображения, поэтому при последующей обработке может предлагать только применимые к выбранным данным операции и заполнять часть параметров автоматически. Это особенно полезно в экспериментах, где одна серия сочетает несколько каналов, координаты по Z, позиции столика и временные точки.

Сильная сторона ZEN — связка управления оборудованием с дальнейшим анализом: тот же набор данных можно просмотреть по каналам, измерить, обработать пакетно, сегментировать и сопоставить с данными другого масштаба или метода. При этом доступность отдельных алгоритмов и аппаратных режимов определяется конфигурацией микроскопа и лицензиями, поэтому перед построением протокола важно отделять базовые инструменты просмотра и измерений от специализированных средств деконволюции, 3D-анализа, Intellesis и прикладных модулей.

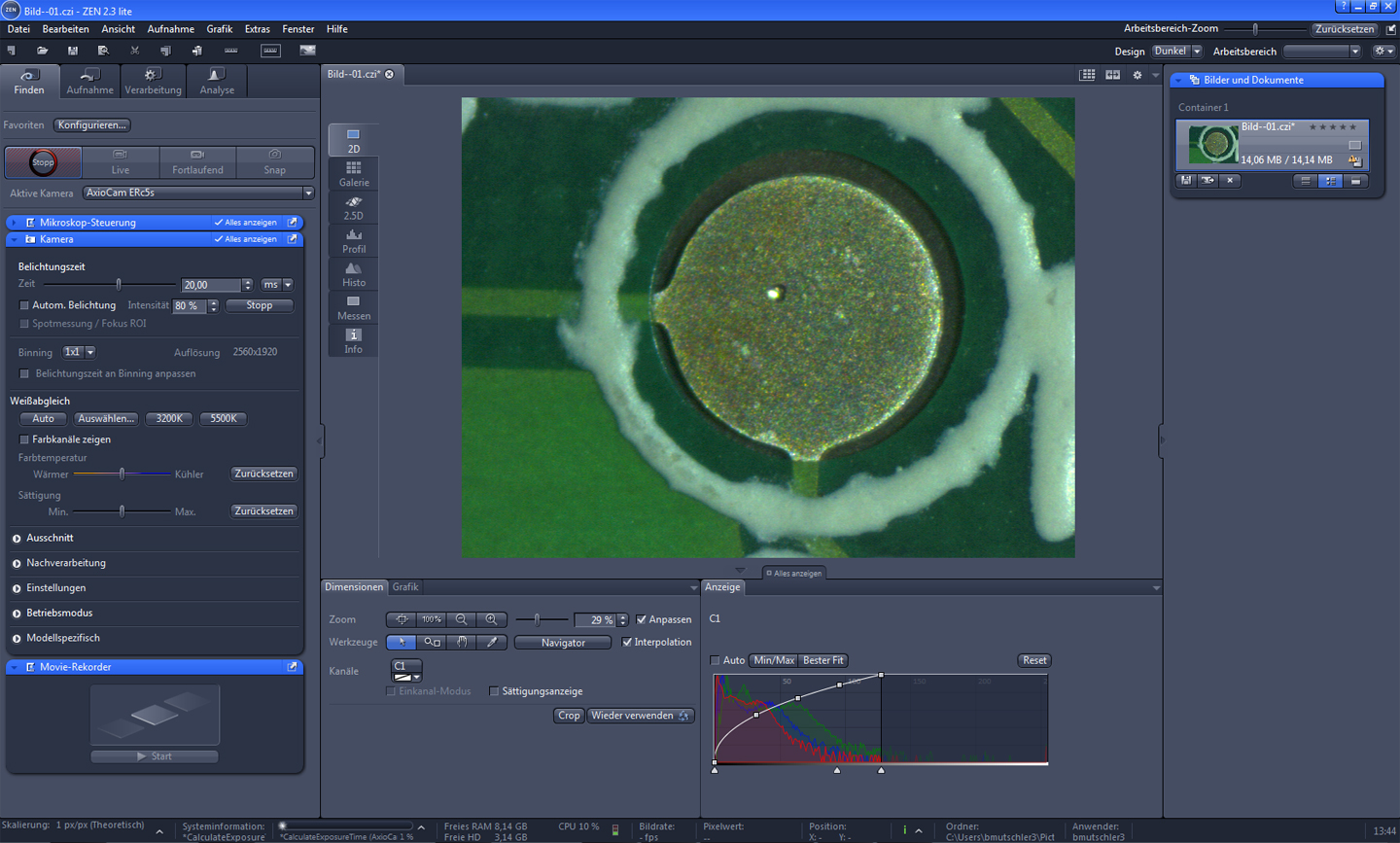

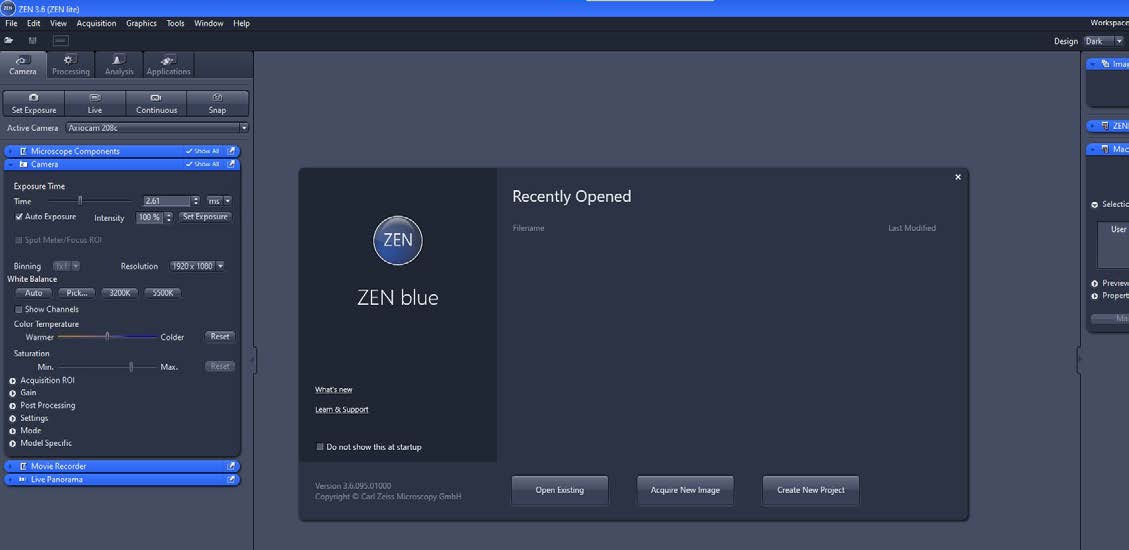

Рабочее пространство ZEISS ZEN

Интерфейс ZEN организован вокруг центральной области изображения и двух боковых областей инструментов. Слева находятся вкладки Locate, Acquisition, Processing, Analysis и, при наличии соответствующих функций, Applications. Они разделяют задачи по смыслу: Locate нужен для навигации и поиска поля, Acquisition — для параметров получения данных, Processing — для вычислительных операций, Analysis — для измерений и количественной обработки. Справа располагается область Images & Documents со списком открытых файлов и служебными панелями, связанными с позиционированием, фокусом и просмотром. Такая схема важна на микроскопе: пользователь не ищет одну команду в длинном меню, а переходит в контекст конкретного этапа эксперимента.

Центральная область отображает активное изображение и связанные представления. В зависимости от типа данных это может быть обычный двумерный кадр, композит нескольких каналов, серия с ползунком Z, временная последовательность или визуализация объёма. При работе на двух мониторах интерфейс можно распределять шире, не уменьшая рабочую область изображения. На практике один экран удобно оставить для инструментов съёмки и списка документов, а второй — для увеличенного изображения, однако сам принцип интерфейса остаётся тем же: настройки и данные видны одновременно.

ZEN активно использует контекст выбранного документа. Если открыт CZI с многомерными данными, элементы управления отражают доступные измерения и каналы; если выбран результат обработки, программа показывает применимые операции для этого объекта. Из-за этого две рабочие станции с разными лицензиями или подключённым оборудованием могут выглядеть по-разному. Это не означает повреждение интерфейса: сначала стоит проверить, какой документ активен, в какой вкладке находится пользователь и какие компоненты доступны на конкретной системе.

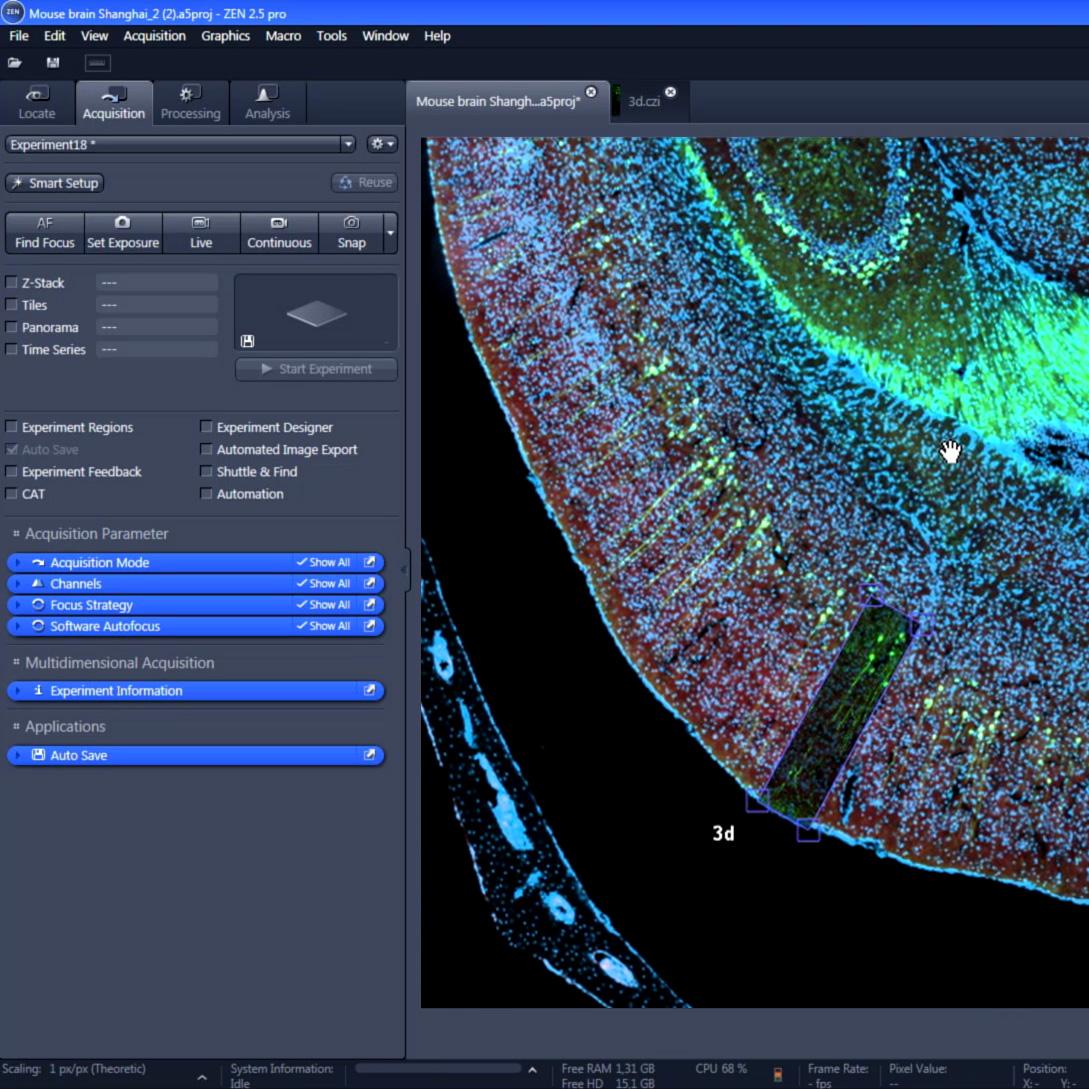

Как не потеряться между Locate и Acquisition

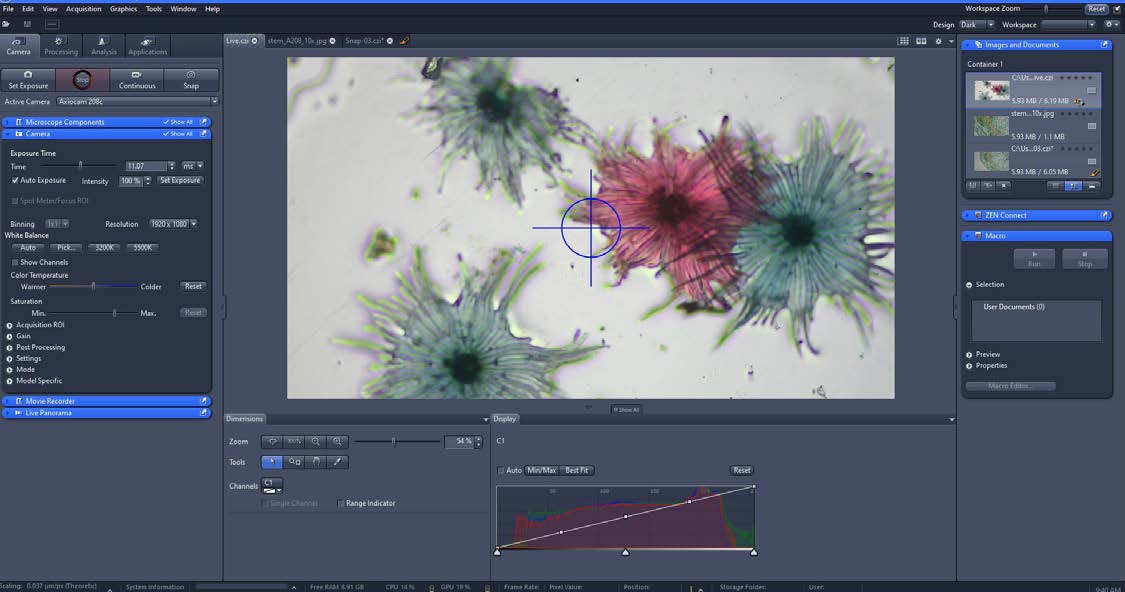

Первый кадр с камеры: Live, экспозиция и Snap

При работе с совместимой камерой базовый сценарий строится вокруг Live и Snap. Live показывает текущий поток и подходит для наведения на резкость, выбора области и оценки освещения. После этого Set Exposure или ручная настройка экспозиции помогают подобрать время так, чтобы полезный сигнал использовал доступный диапазон без чрезмерного насыщения. Snap фиксирует кадр с выбранными параметрами. Этот порядок кажется простым, но именно здесь задаётся качество всех дальнейших измерений: обработка не вернёт детали, которые были потеряны из-за пересвета или слишком слабого исходного сигнала.

Автоматическая экспозиция полезна как стартовая оценка, однако для количественного сравнения серий лучше контролировать одинаковость настроек. Если программа каждый раз подбирает экспозицию заново, различия между образцами могут смешаться с различиями параметров камеры. Поэтому после выбора рабочего диапазона параметры фиксируют, а изменение яркости при просмотре выполняют через настройки отображения, не переписывая исходные интенсивности. Это особенно важно для флуоресцентных данных.

Масштабирование отображения и изменение данных — разные операции. Пользователь может сделать слабый сигнал визуально контрастнее, изменив диапазон показа, но это не означает, что исходные пиксели стали ярче. Для проверяемого анализа полезно сначала смотреть на гистограмму и значения интенсивности, а уже затем подбирать визуальное представление. Если требуется физически изменить данные, это должно выполняться отдельной операцией Processing с понятными параметрами и новым результатом.

Почему Live может выглядеть хуже сохранённого кадра

Живой поток оптимизирован для интерактивной работы и может отображаться с другими условиями обновления, чем итоговая запись. На восприятие также влияют масштаб окна, выбранный канал и автоконтраст. Если Live кажется шумным, сначала проверяют экспозицию и интенсивность возбуждения, затем — настройки отображения. Увеличивать только цифровой контраст удобно для фокусировки, но это не заменяет корректного отношения сигнал/шум при записи.

Если кнопка получения изображения не приводит к ожидаемому результату, проверка начинается с самого оборудования: выбран ли правильный источник, открыта ли оптическая ветвь камеры, активен ли нужный канал, распознана ли камера и не занята ли она другим процессом. ZEN объединяет программные и аппаратные настройки, поэтому пустой кадр нередко связан с состоянием тракта, а не с сохранением файла.

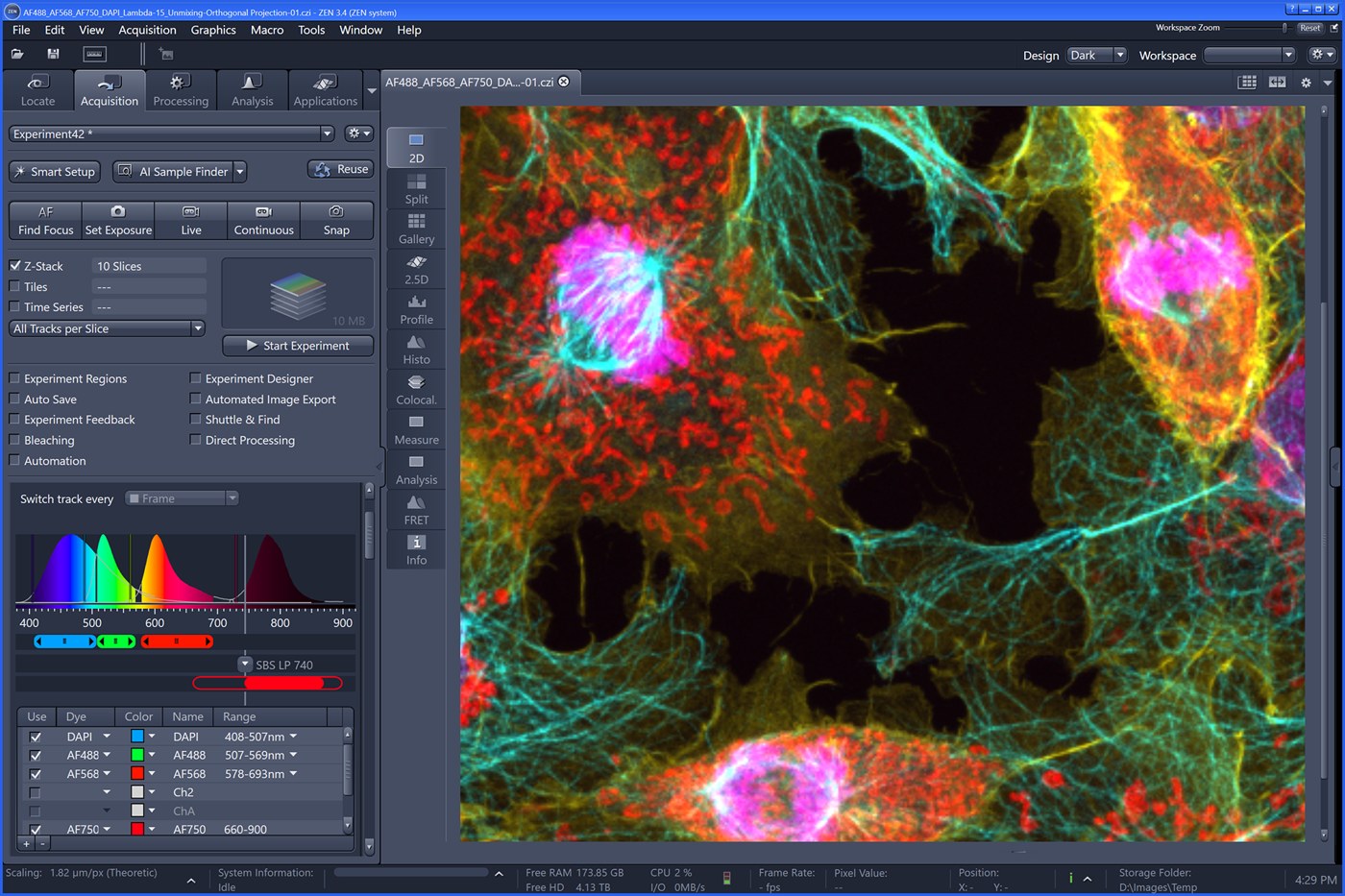

CZI и многомерные данные

CZI — основной формат ZEISS для хранения изображений вместе с метаданными и многомерной структурой эксперимента. В одном документе могут находиться каналы, Z-срезы, временные точки, позиции и тайлы, поэтому CZI удобнее набора несвязанных TIFF-файлов на этапе съёмки и анализа. Сохраняется не только растровая картинка, но и контекст, который ZEN может использовать при обработке, отображении и измерениях. Это особенно важно для данных, где размер пикселя, шаг по Z или спектральная информация влияют на физический смысл результата.

При просмотре многоканального файла пользователь может работать с отдельными каналами и композитом. Для визуальной проверки удобно отключать каналы по одному, смотреть распределение сигнала и убеждаться, что наложение не скрывает артефакты. В количественном анализе важно помнить, что псевдоцвет — способ отображения, а не новое измерение. Изменение цвета канала не меняет его интенсивности, пока не применена отдельная операция обработки.

Многомерность влияет и на выбор алгоритма. Некоторые операции применяются к отдельному кадру, другие способны обрабатывать стек, временную серию или весь набор. ZEN использует метаданные и тип документа, чтобы ограничивать нелогичные варианты. Если нужный алгоритм неактивен, сначала проверяют не лицензию, а форму входных данных: выбран ли исходный CZI, отдельный срез, канал или уже сформированный результат.

Когда экспортировать, а когда сохранять CZI

CZI лучше сохранять как мастер-файл, пока эксперимент ещё может потребовать повторной обработки, измерений или анализа метаданных. TIFF, OME-TIFF, JPEG и другие форматы уместны для обмена, публикации или передачи в сторонний пакет, но выбранный экспорт может не перенести всю структуру исходного документа. Поэтому практичная схема состоит из неизменяемого CZI и производных файлов для конкретной задачи. При пакетной работе это также упрощает повторный расчёт: исходные данные остаются единообразными.

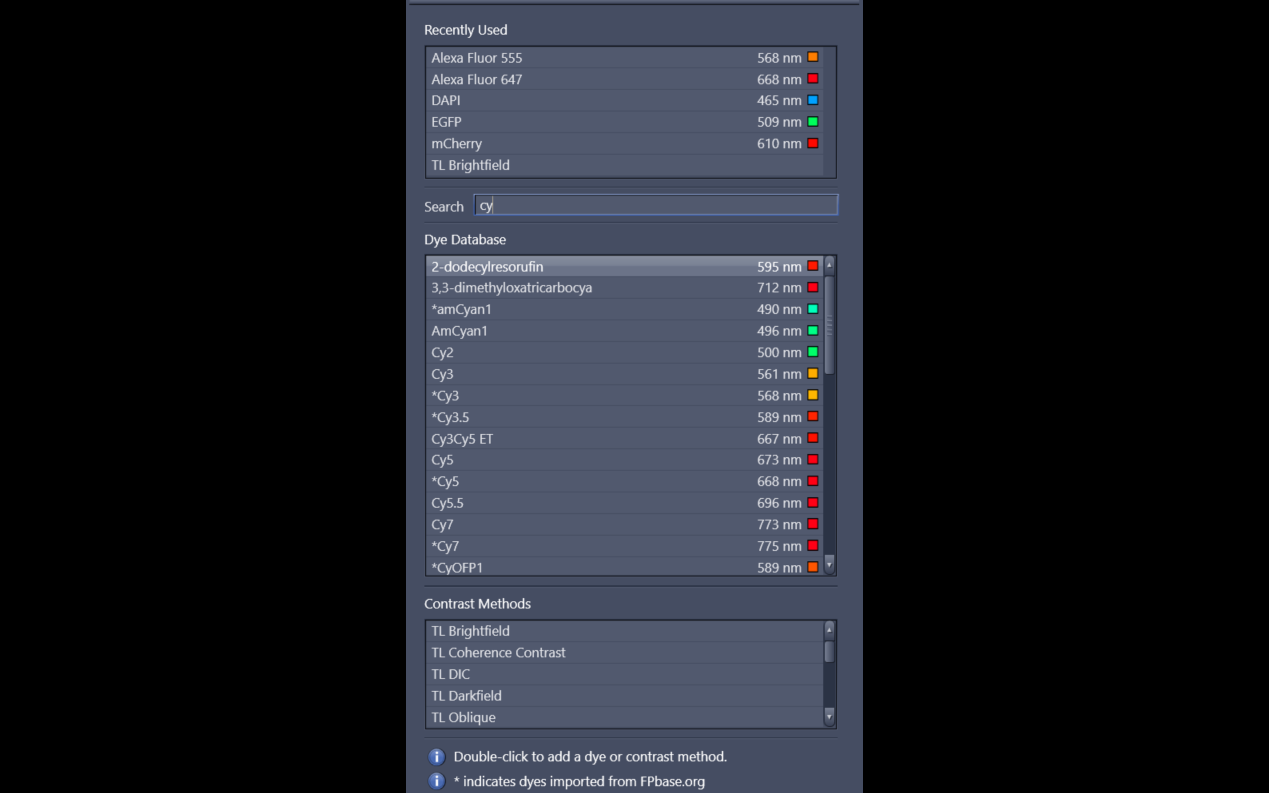

Smart Setup: настройка многоканальной съёмки

Smart Setup предназначен для подготовки флуоресцентного многоканального эксперимента по красителям и доступной конфигурации микроскопа. Вместо ручного перебора лазеров, фильтров и каналов пользователь задаёт используемые метки, а ZEN предлагает варианты съёмки с учётом ожидаемого сигнала, спектрального перекрытия и возможностей системы. Для сложного набора меток это уменьшает риск выбрать несовместимое сочетание элементов оптического тракта.

Предложения Smart Setup не следует воспринимать как гарантированно оптимальные для любого препарата. Система строит конфигурацию на основании известных характеристик красителей и оборудования, но реальный сигнал зависит от подготовки образца, концентрации метки, автофлуоресценции и фотостабильности. Поэтому после выбора предложения проверяют каждый канал в Live, корректируют экспозицию или мощность возбуждения и оценивают, не появляется ли нежелательный сигнал в соседних каналах.

Для обычной камеры Smart Setup допускает ограниченное число каналов, а для конфокальной схемы — большее, включая вариант с проходящим светом. Если необходимое число меток выходит за пределы диалога Smart Setup, конфигурацию можно продолжить в инструменте Channels, где такого ограничения нет. Это полезное различие: Smart Setup — помощник для разумного старта, а Channels — место для детальной настройки эксперимента.

Почему Smart Setup не предлагает ожидаемый канал

Чаще всего причина связана не с файлом программы, а с тем, что текущая аппаратная конфигурация не содержит нужного источника, фильтра или детектора для выбранного красителя. Также стоит проверить, верно ли указаны метки и распознано ли оборудование. Если предложение кажется странным, сравнивают варианты Smart Setup по ожидаемому сигналу и перекрёстному возбуждению, затем открывают Channels и убеждаются, какие реальные аппаратные элементы назначены каждому каналу.

Для воспроизводимости имеет смысл сохранять подтверждённую настройку как часть рабочего протокола и не менять порядок каналов посреди серии без необходимости. Если условия всё же изменились, это нужно отражать в отдельной серии или явно фиксировать в документации проекта, чтобы последующий количественный анализ не сравнивал несовместимые данные.

Z-стеки: диапазон, шаг и оптическая секционировка

Z-Stack собирает последовательность изображений на разных фокусных плоскостях и превращает плоский кадр в набор, пригодный для просмотра структуры по глубине, проекции, деконволюции или трёхмерной визуализации. В ZEN диапазон можно задавать по первой и последней плоскости либо относительно центральной позиции. После определения границ выбирают число срезов или интервал между ними. Для оптически секционирующих методов программа также может предложить оптимальный шаг, рассчитанный по условиям съёмки.

Главная практическая ошибка при Z-съёмке — считать, что больше срезов всегда означает больше информации. Слишком большой интервал пропускает детали между плоскостями, но чрезмерно малый шаг увеличивает время, объём файла и фотонагрузку, не обязательно повышая реальное разрешение. Поэтому шаг связывают с оптическим разрешением и задачей анализа. Если будущая операция требует корректной трёхмерной геометрии, расстояние между Z-плоскостями особенно важно.

Перед запуском стека удобно вручную пройти через образец и убедиться, что первая и последняя точки действительно охватывают интересующую структуру. Граница не должна обрезать объект, но бессмысленный запас пустых плоскостей тоже нежелателен. Если препарат дрейфует или образец живой, длительный стек может получить внутреннее смещение: верхние и нижние срезы будут записаны в разные моменты. Тогда выбор шага становится компромиссом между детализацией, скоростью и стабильностью.

First/Last, Center и Optimal

Режим First/Last удобен, когда границы объекта хорошо видны: пользователь находит нижнюю и верхнюю плоскости и фиксирует их. Center полезен, если известна центральная позиция, а диапазон должен быть симметричным. Параметр Optimal помогает подобрать интервал исходя из условий оптики, но его всё равно нужно сопоставить с экспериментом: для быстрой живой съёмки расчётный шаг может дать слишком медленный цикл, а для морфометрии экономия на Z-разрешении может оказаться неприемлемой.

Если после запуска получается только один срез, проверяют, включён ли сам параметр Z-Stack в эксперименте и отличается ли первая позиция от последней. Если программа показывает слишком много плоскостей, проверяют единицы и интервал. Наконец, если стек визуально идёт в неожиданном направлении, ориентируются не на номер кадра, а на фактическую координату Z в метаданных.

Расширенная глубина резкости и Z-стек — не одно и то же

Extended Depth of Focus объединяет наиболее резкие области нескольких плоскостей в одно двумерное изображение. Это удобно для объекта с заметным рельефом, когда нужен один резкий кадр для документации. Но EDF не заменяет исходный Z-стек, если требуется анализ глубины, положение структуры по Z или объёмная визуализация. Поэтому исходную серию сохраняют, а EDF рассматривают как производный результат.

Для поверхностных объектов ZEN также может использовать топографическую информацию, однако способ получения и смысл результата зависят от конкретного инструмента. Нельзя автоматически интерпретировать яркость EDF как высоту. Если нужна количественная топография, следует использовать соответствующий режим и калиброванные координаты, а не обычную фокус-стекинговую картинку.

Временные серии и интервальная съёмка

Time Series добавляет к эксперименту ось времени. Пользователь задаёт общую длительность или число циклов и интервал между последовательными точками. ZEN учитывает время, необходимое для экспозиции, переключения каналов, перемещения по Z и других операций, поэтому для сложного многомерного эксперимента минимальный достижимый интервал определяется не одной камерой. Если заданный интервал короче физически возможного цикла, сначала сокращают состав цикла, а не пытаются компенсировать задержку при анализе.

Для быстрых процессов важно решить, что важнее: частота кадров, число каналов, Z-охват или продолжительность наблюдения. Каждый дополнительный канал и каждый Z-срез удлиняет цикл и увеличивает воздействие света. В живой микроскопии это влияет не только на размер данных, но и на состояние образца. Практичный тест — записать короткую пробную серию с теми же каналами и диапазонами, посмотреть фактическую длительность одного цикла и только потом запускать длительный эксперимент.

ZEN может работать с режимом максимально короткого интервала, когда следующий цикл начинается сразу после окончания предыдущего. Такой вариант удобен, если равномерная пауза не нужна и приоритетом является скорость. Если же исследование требует фиксированного шага времени, задают интервал и убеждаются, что цикл стабильно укладывается в него с запасом. Это делает временную шкалу предсказуемой для последующих графиков и кинетических измерений.

Что ограничивает длительный таймлапс

Один из практических лимитов — доступное место на диске. Многоканальная серия с Z-стеками и несколькими позициями быстро превращается в большой CZI-набор. До запуска оценивают размер тестового цикла, умножают его на число временных точек и оставляют запас для временных данных и других задач системы. Если расчёт показывает десятки или сотни гигабайт, лучше заранее уменьшить область, число каналов или частоту записи, чем останавливать эксперимент из-за заполнения диска.

Вторая группа проблем связана с фокусом и дрейфом. Даже правильно настроенная первая точка не гарантирует, что образец останется на месте несколько часов. При доступном оборудовании используют подходящие средства удержания фокуса или программную автофокусировку, а также проверяют температурную и механическую стабильность. Если применяется несколько позиций, фокус имеет смысл проверить на крайних точках области, а не только в центре.

Анализ времени: выравнивание, кинетика и кимограф

После съёмки временную серию можно анализировать не только как видео. Для движущихся структур важны выравнивание кадров и проверка дрейфа; для изменения интенсивности — измерения по одинаковым областям; для направленного движения вдоль выбранной линии — кимограф. Кимограф превращает пространственную координату вдоль линии и время в двумерное представление, где движение проявляется как наклонные траектории. Такой результат интерпретируют только после проверки масштаба пространства и временного шага.

Если между кадрами менялась экспозиция или усиление, сравнивать необработанные интенсивности напрямую нельзя без учёта этих изменений. Именно поэтому сохранённые метаданные важны не меньше визуального сходства кадров. Перед построением графика проверяют постоянство настроек и отсутствие насыщения. Выравнивание также не должно незаметно обрезать значимую область: после коррекции движения просматривают края серии и маски, появившиеся из-за сдвига.

Tiles & Positions: большие области и несколько полей

Tiles & Positions нужен, когда одно поле зрения камеры или сканера меньше интересующей области. С моторизованным столиком ZEN задаёт прямоугольную или другую поддерживаемую область и последовательно снимает соседние поля. Затем изображения можно сшить в мозаику. Это отличается от простого увеличения цифрового изображения: реальная площадь охватывается перемещением образца, поэтому итог сохраняет пространственную детализацию отдельных кадров.

Перед большой мозаикой полезно выполнить Preview Scan или другой доступный быстрый предварительный просмотр. Он помогает убедиться, что границы области заданы правильно и в сканирование не попадает большой запас пустого пространства. В Advanced Setup можно детальнее управлять областями и позициями. Для пластин, слайдов или других носителей удобно привязать геометрию к реальному образцу, а затем выбирать точки внутри неё.

Стратегия перемещения столика влияет на время. В зависимости от доступного режима путь может быть организован змейкой, гребёнкой или спиралью. Для обычной прямоугольной области Meander уменьшает лишние возвраты между строками. Но оптимальный путь определяется не только расстоянием: при сложной автофокусировке и нескольких каналах основное время может уходить не на перемещение, а на съёмку в каждой позиции.

Перекрытие тайлов и Stitching

Для уверенной сшивки соседним кадрам нужна общая информация. Если перекрытие слишком мало, алгоритму труднее найти соответствия, особенно на однородном образце. Чрезмерное перекрытие, наоборот, увеличивает число кадров и объём данных. Выбор делают с учётом структуры объекта: ткань с разнообразными деталями обычно сшивается легче, чем почти однородный фон. После Stitching проверяют не только центр мозаики, но и границы между тайлами.

Сшивка исправляет геометрическое положение кадров, но не обязана скрывать различия освещения. Если каждый тайл имеет виньетирование или неодинаковый фон, швы могут проявиться яркостными полосами. Для таких случаев сначала проверяют равномерность освещения и наличие корректирующих средств, включая shading correction, а затем оценивают результат Stitching. Маскировать сильный аппаратный градиент только постобработкой рискованно, если данные предназначены для количественного анализа.

Несколько независимых позиций

Positions применяют и без сплошной мозаики: например, чтобы наблюдать несколько клеточных колоний в таймлапсе или записывать выбранные области одного препарата. Каждой позиции соответствует координата столика, а эксперимент циклически возвращается к ним. Здесь критична механическая воспроизводимость: если столик возвращается неточно, область может смещаться между временными точками. Перед длинной серией выполняют несколько тестовых проходов по позициям.

При сочетании Positions, Z-Stack и Time Series размерность растёт мультипликативно. Десять позиций, двадцать Z-срезов, четыре канала и сто временных точек — это уже десятки тысяч отдельных изображений внутри одного эксперимента. ZEN позволяет организовать такую структуру, но пользователь должен заранее оценить время цикла и размер данных. Добавление одного на всякий случай канала в такой схеме многократно увеличивает нагрузку.

Software Autofocus и карты фокуса

Software Autofocus ищет положение по Z, в котором выбранная метрика резкости или контраста достигает оптимального значения. Для работы нужен управляемый Z-привод. В отличие от одноразовой ручной фокусировки, алгоритм может использоваться в автоматизированной серии, например перед съёмкой каждой области. Это особенно полезно для больших тайлов, где поверхность образца не лежит строго в одной плоскости.

Автофокусировка не понимает биологическую цель сама по себе: она оптимизирует вычисляемый признак изображения. Если в выбранном канале мало структуры или сигнал слишком слабый, максимум резкости может оказаться нестабильным. Поэтому для фокусировки выбирают канал и диапазон Z, где есть надёжные контрастные детали. Слишком широкий диапазон делает поиск медленнее, а слишком узкий может не охватить реальную плоскость фокуса.

В больших областях полезна focus surface — поверхность, рассчитанная по нескольким опорным точкам. Вместо полного поиска в каждом тайле программа интерполирует ожидаемое положение фокуса по площади, а при необходимости уточняет его. Такой подход особенно эффективен для слегка наклонённого слайда. Но если поверхность сильно деформирована или имеет резкие перепады высоты, редких опорных точек недостаточно; тогда добавляют точки или меняют стратегию.

Контрастная и интенсивностная автофокусировка

Выбор режима зависит от изображения. Контрастный критерий хорошо работает там, где фокус проявляется резкими границами и текстурой. Интенсивностный подход полезен в задачах, где изменение фокуса заметно по уровню сигнала. Нельзя считать один режим универсально лучшим: короткий тест на реальном образце показывает, какой из них устойчивее возвращается в одну и ту же плоскость.

Если автофокус каждый раз останавливается на разных уровнях, проверяют четыре вещи: достаточен ли сигнал, не насыщен ли он, попадает ли правильная плоскость в диапазон поиска и не движется ли сам образец. После этого смотрят параметры метода. Увеличивать число шагов без выяснения причины не всегда полезно: при шумном изображении алгоритм просто получает больше шумовых кандидатов.

Фокус и многоканальная съёмка

Фокусироваться необязательно в том же канале, который является главным для анализа. Иногда слабый флуоресцентный маркер лучше не облучать лишний раз, а для поиска резкости использовать канал с устойчивым сигналом или проходящий свет, если это согласуется с экспериментом. Однако оптическое смещение между каналами и особенностями системы нужно учитывать: найденная плоскость должна действительно соответствовать интересующей структуре в измеряемом канале.

В длительных сериях полезно не смешивать программную автофокусировку с хаотическими ручными поправками. Если оператор вмешивается, изменение позиции следует фиксировать и после этого проверять продолжение серии. Иначе последующий анализ может воспринимать скачок фокуса как биологическое изменение или движение объекта.

Processing: выбор алгоритма и сохранение воспроизводимости

Вкладка Processing объединяет операции, которые изменяют или вычислительно преобразуют изображение. ZEN умеет фильтровать список по типу активных данных и использовать метаданные, чтобы предложить логичные параметры. Это снижает риск применить метод к неподходящему документу, но не освобождает от проверки результата. Любая обработка должна отвечать конкретной задаче: уменьшить шум, восстановить изображение с учётом функции рассеяния, сшить тайлы, построить проекцию или получить производную карту. Это упрощает проверку.

Полезный рабочий принцип — не перезаписывать единственный исходник. CZI с исходными данными остаётся точкой отсчёта, а результаты обработки сохраняются отдельно или как новые документы. Тогда можно повторить расчёт с другими параметрами, проверить влияние алгоритма и доказать, что количественный вывод не появился из-за необратимого редактирования. Для серии образцов одинаковая схема особенно важна: ручная подгонка каждого изображения делает сравнение субъективным.

Многие инструменты предоставляют предварительный просмотр на ограниченной области. Это позволяет быстро подобрать параметры на характерном участке, не запуская тяжёлый расчёт на полном Z-стеке или большой мозаике. Однако участок для preview выбирают осознанно: параметры, подобранные на ярком объекте в центре, могут плохо работать на слабом сигнале по краям. Для неоднородных данных полезно проверить несколько типичных областей.

Processing и настройки отображения

Коррекция яркости экрана, изменение псевдоцвета канала и масштаб просмотра не равны математической обработке пикселей. Если задача — сделать картинку удобнее для просмотра, достаточно настроек Display. Если требуется нормализация, фильтрация, деконволюция или другая вычислительная операция, используют Processing и сохраняют новый результат. Такое разделение помогает не путать презентационную картинку с данными для измерений.

Перед алгоритмом полезно сформулировать ожидаемый эффект. Например, шумоподавление должно уменьшить случайные вариации, но не создавать новые границы; deconvolution должна перераспределять рассеянный сигнал согласно модели оптики; stitching — согласовать координаты тайлов. Если после обработки структура выглядит красивее, но нельзя объяснить, какая физическая или математическая причина дала изменение, такой результат нельзя автоматически использовать для количественного вывода.

Поиск нужной операции

В ZEN доступно большое число методов, поэтому поиск по названию задачи обычно быстрее ручного просмотра длинного списка. Можно искать deconvolution, kymograph, stitching и другие методы по ключевым словам. После выбора программа анализирует активный документ и показывает относящиеся к нему параметры. Если поиск не находит знакомый метод, проверяют лицензию, тип входных данных и установленные компоненты, а не предполагают, что команда была удалена.

Для рутинного протокола полезно записать не только название операции, но и её параметры, порядок и тип входного документа. Один и тот же набор шагов в другом порядке может дать другой результат. Например, выравнивание временной серии до измерения области и после него — разные процедуры. В воспроизводимом анализе порядок является частью метода.

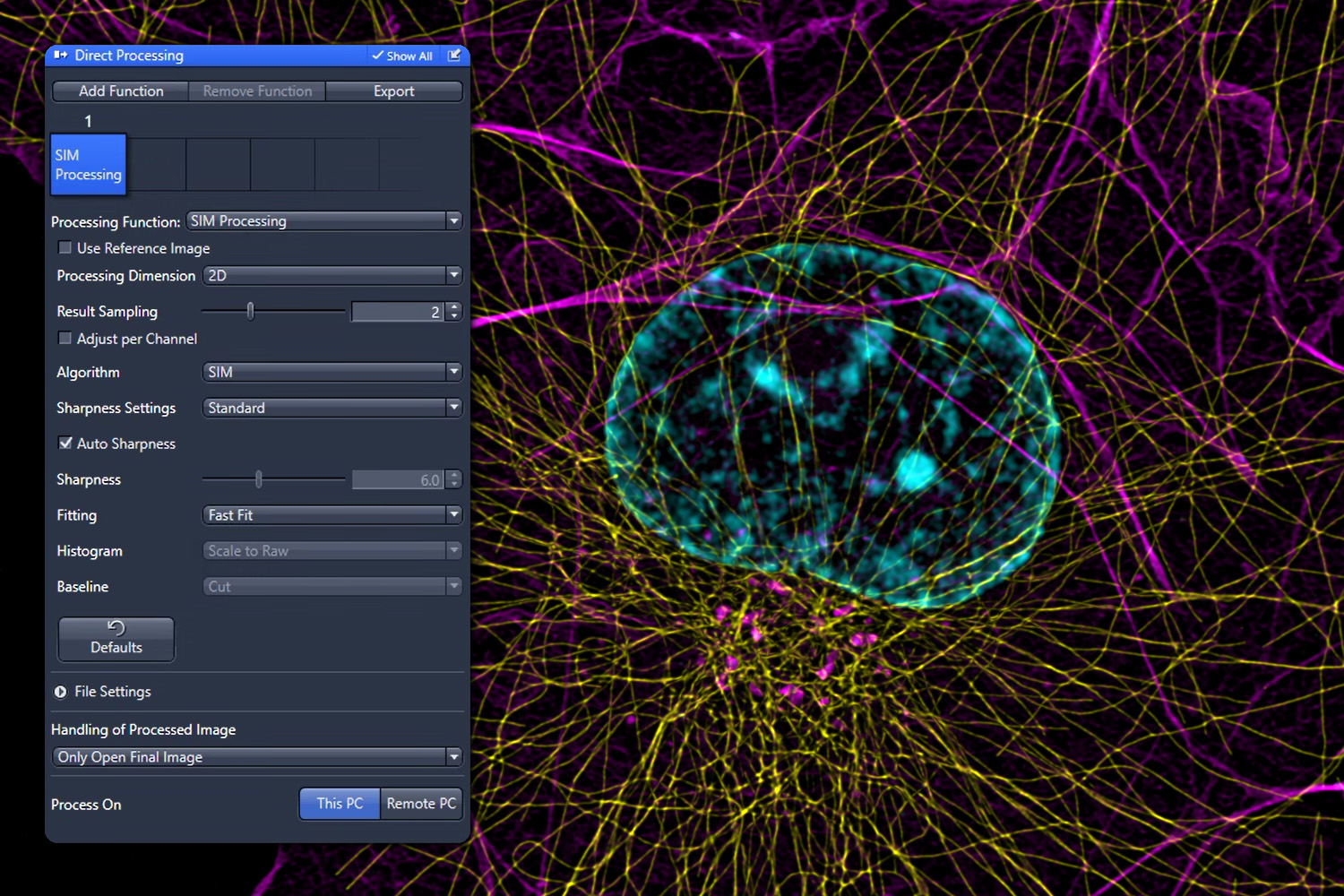

Direct Processing: обработка сразу после получения данных

Direct Processing связывает acquisition и processing в конвейер. После появления нового набора данных ZEN может автоматически запускать выбранную операцию, не заставляя оператора вручную открывать каждый файл. Это полезно для длительных экспериментов и потоковых сценариев, где результат нужен вскоре после съёмки: например, для stitching, deconvolution, denoise, EDF, linear unmixing или обработки данных специальных оптических методов.

Смысл Direct Processing не в том, чтобы скрыть вычислительный этап, а в том, чтобы закрепить его как часть протокола. Пользователь заранее выбирает алгоритм и параметры, а программа применяет их последовательно к подходящим данным. Это уменьшает риск пропустить файл или случайно использовать другой набор настроек. При этом исходные данные следует сохранять, если эксперимент должен быть проверяемым или возможна повторная обработка.

Производительность зависит от того, какая минимальная единица данных должна быть полностью записана до старта расчёта. Одни процессы могут начинаться по мере появления частей серии, другим нужен целый стек или набор тайлов. Если обработка не успевает за acquisition, очередь растёт. В таком случае либо упрощают алгоритм, либо выделяют вычислительные ресурсы, либо разделяют получение и тяжёлую обработку по разным станциям.

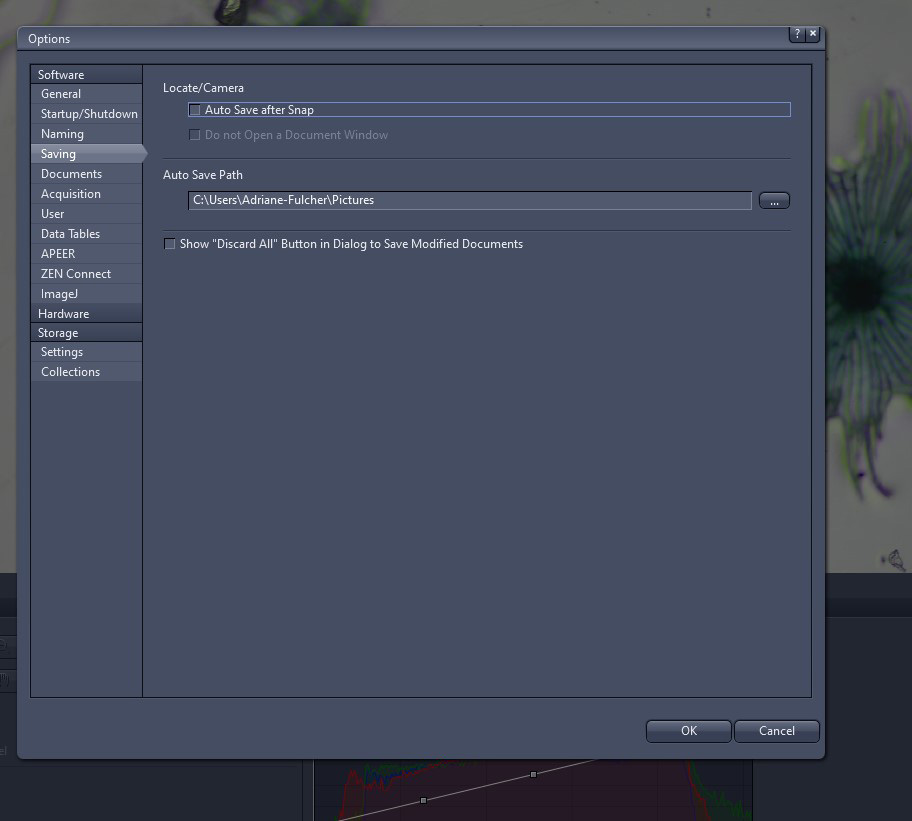

Direct Processing и Auto Save

Автоматическое сохранение результата удобно, когда обработка идёт без постоянного контроля. Папку и правила именования выбирают так, чтобы исходники и производные файлы нельзя было перепутать. Если используется общая сетевая папка, заранее проверяют скорость и стабильность доступа: большой поток данных чувствителен к задержкам, а временный обрыв сети может нарушить ожидаемую последовательность.

Перед запуском многочасового эксперимента конвейер тестируют на короткой серии. Проверяют, создаётся ли результат нужного типа, правильно ли сохраняется, хватает ли места на диске, успевает ли расчёт и не меняется ли имя файла непредсказуемым образом. Такая проверка экономит больше времени, чем исправление сотен неправильно обработанных документов после завершения съёмки.

Какие задачи подходят для автоматического конвейера

Лучше всего автоматизируются операции с заранее устойчивыми параметрами: сшивка тайлов при стандартном перекрытии, контролируемое шумоподавление, реконструкция для известного метода съёмки, EDF для одинаковых стеков, линейное разделение сигналов по известной модели. Если же каждый образец требует субъективного выбора порога или ручной разметки, его лучше не превращать в безусловный Direct Processing до валидации правил.

Для количественного исследования автоматический конвейер часто предпочтительнее ручного, потому что одинаковые изображения получают одинаковое преобразование. Но автоматизация усиливает и ошибку: неверный параметр будет одинаково неверно применён ко всей серии. Поэтому тестовый набор должен включать не только идеальный кадр, но и слабые, яркие и пограничные случаи.

Deconvolution: восстановление изображения

Деконволюция в ZEN предназначена для вычислительного уменьшения вклада оптического размытия. В отличие от обычного повышения резкости, метод использует модель функции рассеяния точки — PSF. В зависимости от инструмента PSF может быть рассчитана теоретически по параметрам системы или получена экспериментально. Корректный результат требует, чтобы метаданные, масштаб и условия съёмки соответствовали реальным данным.

Деконволюция особенно чувствительна к качеству входного Z-стека. Если шаг по Z слишком велик, есть сильное насыщение или стек обрезает объект, вычисление не способно восстановить отсутствующую информацию. Поэтому подготовка начинается на этапе Acquisition: разумный sampling, достаточный сигнал без пересвета и полный диапазон по глубине. Обработку нельзя использовать как замену корректной записи.

Для больших трёхмерных наборов вычисление может быть ресурсоёмким. Поддерживаемая NVIDIA GPU с CUDA ускоряет соответствующие режимы, однако конкретные требования зависят от метода и размера данных. Если операция выполняется медленно или недоступна на GPU, проверяют не только видеокарту, но и объём данных, драйвер, доступную память и установленный компонент обработки.

Теоретическая и измеренная PSF

Теоретическая PSF строится по параметрам оптики и удобна, когда нет отдельно измеренного эталона. Измеренная PSF потенциально лучше отражает конкретную систему, но только если она получена корректно на подходящем объекте и в сопоставимых условиях. Плохая экспериментальная PSF может ухудшить результат сильнее, чем разумная теоретическая модель. Поэтому выбор должен быть частью валидированного протокола, а не автоматическим правилом измеренная всегда лучше.

После deconvolution сравнивают исходник и результат на нескольких плоскостях, а не только на эффектной проекции. Ищут ореолы, усиление шума, исчезновение слабых структур и изменение краёв. Для количественной задачи важно проверить, сохраняется ли ожидаемое отношение сигналов. Настройки, которые хорошо выглядят на одном объекте, нельзя без проверки переносить на другой тип препарата.

Когда deconvolution не нужна

Если задача ограничивается геометрическим измерением крупного объекта на изображении с хорошим контрастом, тяжёлая реконструкция может не дать практической пользы. То же относится к данным, где модель PSF неизвестна или исходная запись слишком повреждена. В таких случаях лучше использовать минимально необходимую обработку. Чем сложнее алгоритм, тем важнее объяснить, какую проблему исходных данных он решает.

Для серии образцов параметры деконволюции стандартизируют. Подбор числа итераций или других настроек по отдельности до наиболее красивого вида создаёт риск предвзятого сравнения. Если условия съёмки одинаковы, единый валидированный набор параметров обычно обеспечивает более честное сопоставление.

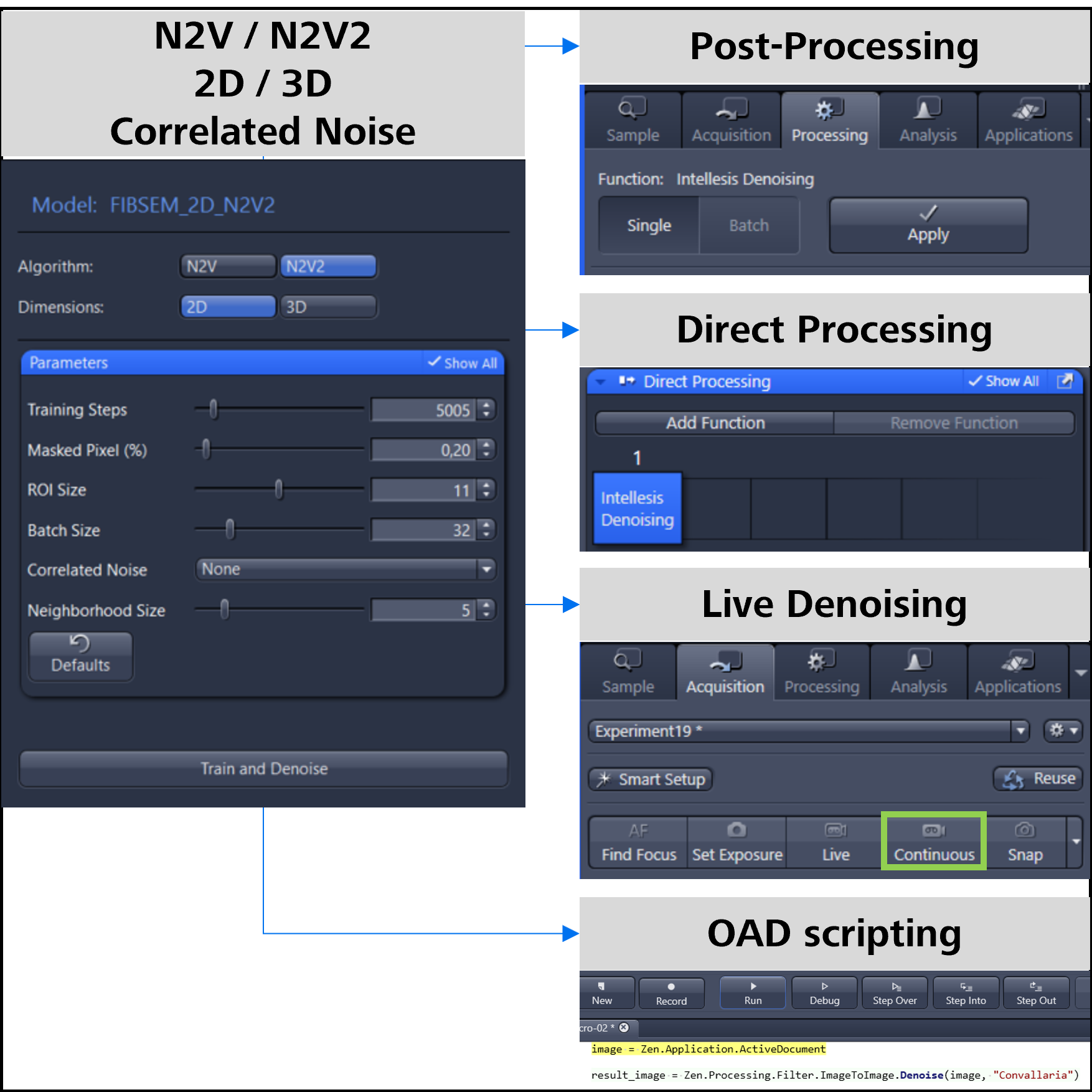

Шумоподавление и AI-обработка

ZEN предоставляет классические и основанные на машинном обучении средства уменьшения шума. Их задача — повысить читаемость слабого сигнала, но область применения различается. Любое шумоподавление следует проверять на структуре, близкой к пределу обнаружения: слишком агрессивный алгоритм способен сгладить мелкие объекты вместе с шумом. Для количественной работы исходный файл сохраняют и документируют метод.

Intellesis Denoising использует модель машинного обучения и может работать в соответствующем контейнеризованном окружении. Для некоторых AI-функций ZEN требуется Docker Desktop и установленные контейнеры. Если кнопка модели видна, но вычисление не запускается, одной лицензии недостаточно: проверяют Docker, установленные ZEN container applications и совместимость среды Windows. Для Object Classification также могут требоваться сторонние Python Tools, устанавливаемые через ZEISS Microscopy Installer.

Нейросетевой результат нельзя считать истиной только потому, что модель обучена. Его проверяют по исходным изображениям и известным образцам. Особенно внимательно контролируют слабые точечные структуры, тонкие границы и редкие объекты — именно там модель может сгладить реальный сигнал или интерпретировать шум как структуру. Для публикационного workflow сохраняют сведения о модели и настройках.

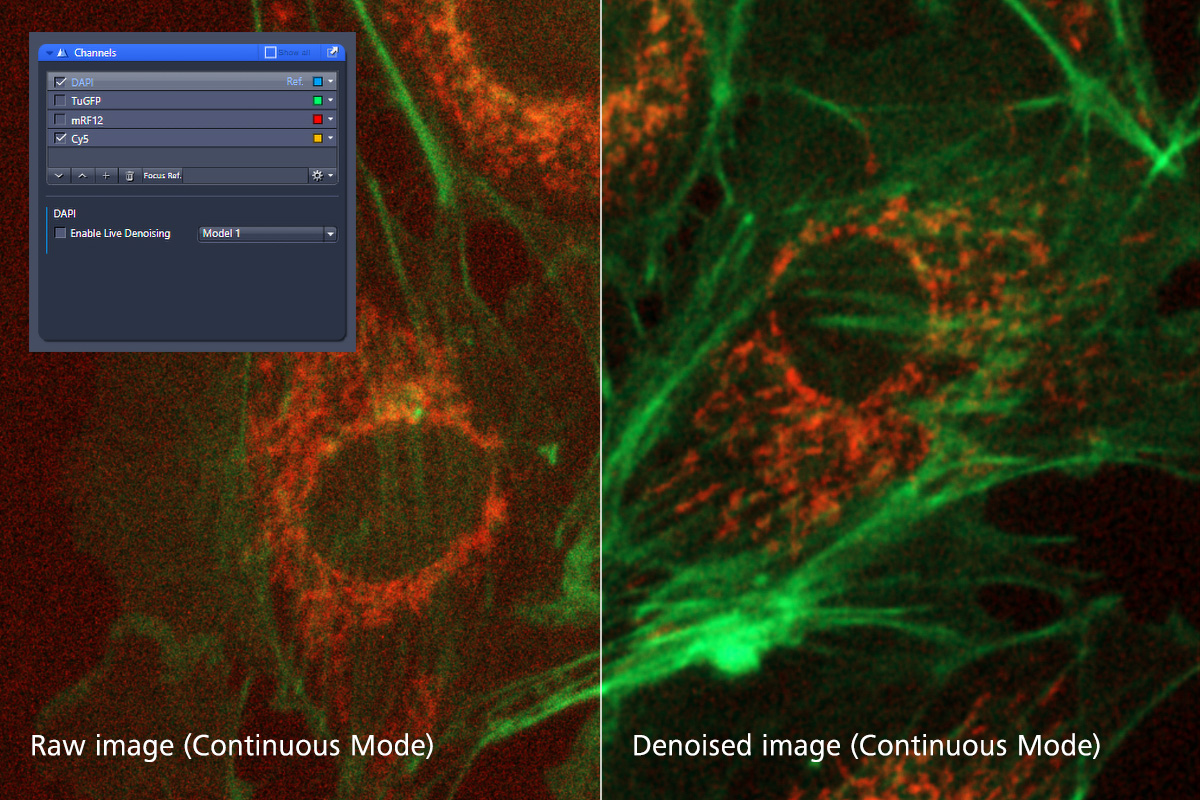

Live Denoising и последующая обработка

Интерактивное шумоподавление удобно для навигации и оценки слабого сигнала, но нужно различать улучшение просмотра и данные, которые фактически записываются или анализируются. Если исследование опирается на количественную интенсивность, заранее определяют, какой объект является исходным и на каком этапе применяется модель. Тогда оператор не подменяет измеряемые данные удобной для глаза картинкой.

Проверка AI-denoise проводится на нескольких уровнях сигнала. Хороший тестовый набор содержит сильный объект, слабый объект, фон и структуру рядом с пределом разрешения. Сравнивают не только визуальный шум, но и локальные интенсивности, размеры объектов и устойчивость результата между сходными кадрами. Если модель заметно меняет эти характеристики, её применение к количественному анализу требует отдельной валидации.

Stitching, выравнивание и геометрические операции

Stitching соединяет соседние поля в единую мозаику, используя известные позиции и визуальные соответствия. Для данных моторизованного столика начальные координаты дают алгоритму хорошую геометрическую опору, а перекрывающиеся детали помогают уточнить положение. Если образец имеет мало текстуры, слишком маленькое перекрытие или повторяющийся узор, сшивка может найти ложное соответствие. Результат всегда просматривают на границах тайлов.

Выравнивание применяется и к временным сериям или наборам, в которых объект смещался между кадрами. Здесь важно выбрать стабильную структуру как опору. Если сама структура меняет форму, алгоритм может исправить реальное движение. Поэтому registration не должен автоматически использоваться до любого анализа движения: сначала формулируют, что считается дрейфом системы, а что — исследуемой динамикой.

Геометрическое преобразование способно создавать пустые области по краям и интерполировать пиксели. После alignment проверяют размер документа и способ обработки границ. Для измерений расстояний и площадей также контролируют калибровку. Если экспортированная картинка потеряла физический масштаб, измерять её как исходный CZI без повторной калибровки нельзя.

Почему швы остаются видимыми

Причины делятся на геометрические и фотометрические. Геометрическая проблема проявляется двойными контурами, разрывом структуры или неверным смещением. Фотометрическая — полосами яркости при правильно совпадающей геометрии. В первом случае проверяют перекрытие, фокус и повторяющуюся текстуру; во втором — равномерность освещения, экспозицию и shading correction. Это позволяет не пытаться исправить яркостный градиент параметром, предназначенным для координат.

Если часть мозаики снята вне фокуса, Stitching не вернёт детали. Сначала решают проблему фокусной поверхности или автофокуса, затем переснимают область. Аналогично, при дрейфе живого образца между тайлами границы могут отражать изменение объекта во времени. Для подвижных препаратов большой tile scan имеет физический предел применимости.

3D-визуализация больших данных

Для объёмных CZI ZEN использует GPU-ускоренную 3D-визуализацию. Она помогает вращать стек, оценивать взаимное положение каналов, смотреть структуру под произвольным углом и подбирать представление до количественного анализа. 3D-рендер особенно полезен, когда обычная максимальная проекция скрывает перекрытие объектов по глубине. Однако визуальный объём не заменяет измерения: перспектива, прозрачность и пороги влияют на впечатление от формы.

Качество 3D начинается с корректного sampling по XY и Z. Если Z-шаг значительно крупнее размера пикселя в плоскости, объект может выглядеть ступенчатым или вытянутым. Программа может интерполировать отображение, но интерполяция не добавляет измеренной информации. Поэтому физические размеры берут из калиброванных данных, а красивый рендер используют как средство понимания структуры.

При многоканальном объёме каналы настраивают по отдельности. Слишком широкая яркостная шкала одного канала может закрыть слабые структуры другого; чрезмерная прозрачность может создать иллюзию отсутствия сигнала. Для проверки полезно временно отключать каналы и сравнивать 3D с ортогональными срезами. Так проще отличить реальное соседство объектов от наложения в проекции.

Производительность 3D

Большой стек предъявляет требования к видеопамяти и системной памяти. Если вращение становится медленным, сначала оценивают размер данных и число активных каналов. Для навигации можно использовать более лёгкое представление или ограниченную область, а итоговый расчёт выполнить отдельно. Закрытие лишних больших документов также освобождает ресурсы. Если проблема воспроизводится на небольшом тестовом CZI, проверяют драйвер GPU и совместимость аппаратной конфигурации.

Для анализа не следует делать вывод о наличии объекта только по одному углу рендера. Проверяют исходные Z-срезы, ортогональные представления и, если применимо, сегментацию. 3D полезен для пространственной гипотезы, но подтверждение должно опираться на данные, а не на эффект освещения виртуальной сцены.

Интерактивные измерения

Инструменты измерения ZEN рассчитаны на работу с калиброванными микроскопическими изображениями. Пользователь может наносить линии, углы, области и другие измерительные объекты, а программа рассчитывает длины, площади и связанные параметры в физических единицах, если масштаб известен из метаданных. Для интенсивностных задач область измерения одновременно задаёт набор пикселей, по которым можно получать статистику. Это делает измерительные объекты частью анализа, а не декоративной разметкой.

Перед серийными измерениями полезно создать одинаковое правило разметки. Например, если длина клетки измеряется по максимальной оси, это правило должно применяться ко всем объектам. Если область строится вручную по контуру, нужно заранее решить, включать ли пограничные пиксели и как обрабатывать соприкасающиеся объекты. Сама точность числового вывода ZEN не устраняет вариабельность ручного выбора.

Magnetic Cursor помогает привязывать линию или контур к выраженной границе изображения. Это ускоряет разметку объектов с хорошим контрастом, но результат всё равно проверяют визуально. На шумном фоне или рядом с несколькими параллельными границами курсор может выбрать не ту структуру. В таких случаях ручная коррекция предпочтительнее автоматической привязки.

Калибровка и единицы

Если открыт CZI, физический размер пикселя обычно доступен из метаданных съёмки. При импорте стороннего растра этого может не быть. Тогда значения в пикселях нельзя выдавать за микрометры без отдельной калибровки. Ошибка масштаба особенно опасна при площади: двукратная ошибка линейного масштаба превращается в четырёхкратную ошибку площади. Поэтому перед анализом импортированных изображений проверяют единицы и известный эталон.

После изменения размера изображения сторонней программой исходная калибровка также может перестать соответствовать пикселям. Если задача требует измерений, безопаснее проводить их на оригинальном CZI или на экспорте, который корректно переносит масштаб. Скриншот интерфейса и изображение, вставленное в документ, не являются надёжными измерительными исходниками.

Feature Sets и повторяемая разметка

Набор измерительных признаков позволяет стандартизировать, какие величины собираются для каждого объекта. Это удобно, когда исследователь измеряет не одну длину, а, например, площадь, интенсивность и несколько геометрических характеристик. Единый набор уменьшает число пропущенных столбцов и облегчает последующий экспорт. До начала большой серии проверяют, что названия признаков и единицы однозначны.

Для контроля качества полезно повторно измерить небольшую выборку вслепую и сравнить результаты. Если расхождение велико, проблема находится в правиле выбора объекта или границы, а не в количестве знаков после запятой. В таком случае лучше уточнить протокол разметки, чем повышать видимую числовую точность.

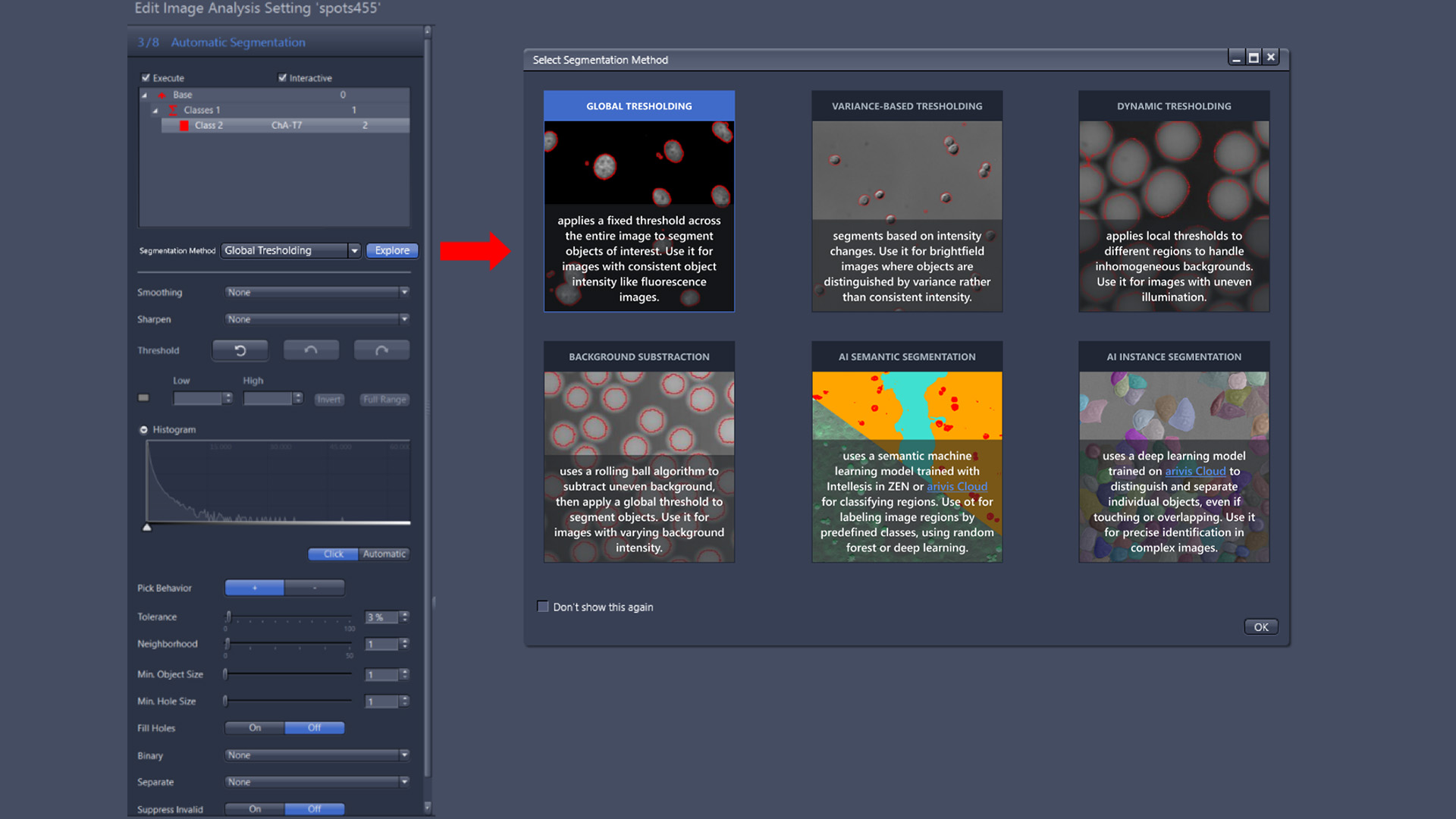

Image Analysis Wizard: от сегментации к таблице результатов

Image Analysis Wizard проводит пользователя через последовательность количественного анализа. Типичный процесс включает выбор изображения или канала, выделение объектов, настройку классов и признаков, фильтрацию результата, расчёт статистики и подготовку вывода. Главное преимущество мастера — связность этапов: пользователь видит, как изменение порога или классификации влияет на итоговый набор объектов, а не выполняет разрозненные команды без общего состояния.

Первый критичный шаг — сегментация, то есть преобразование изображения в маску объектов. Если маска неверна, последующие площади, количества и интенсивности тоже будут неверны. Поэтому до настройки десятков статистических признаков проверяют границы объектов на нескольких характерных областях. Хорошая сегментация должна устойчиво работать не только на ярком центре поля, но и на слабых объектах и умеренно неоднородном фоне.

После сегментации объекты можно разделять по классам и фильтровать по измеряемым признакам. Например, слишком мелкие компоненты маски могут быть шумом, а очень крупные — слипшимися объектами. Однако числовой фильтр должен иметь предметное основание. Если пороги подобраны только для получения ожидаемого количества объектов, анализ становится предвзятым.

Предварительный просмотр результата

Preview нужен для проверки не только маски, но и конечной логики. Полезно включать контуры объектов поверх исходного канала, смотреть ложноположительные и пропущенные структуры, а затем переходить к соседнему полю. Если мастер используется для серии, настройки лучше валидировать на нескольких изображениях, которые представляют реальную вариабельность образцов.

Особое внимание уделяют краевым объектам. Объект, обрезанный границей кадра, может иметь неверную площадь и форму. В зависимости от задачи такие объекты исключают или обрабатывают отдельным правилом. То же относится к касающимся объектам: если сегментация объединяет их, число объектов будет занижено, а размеры завышены.

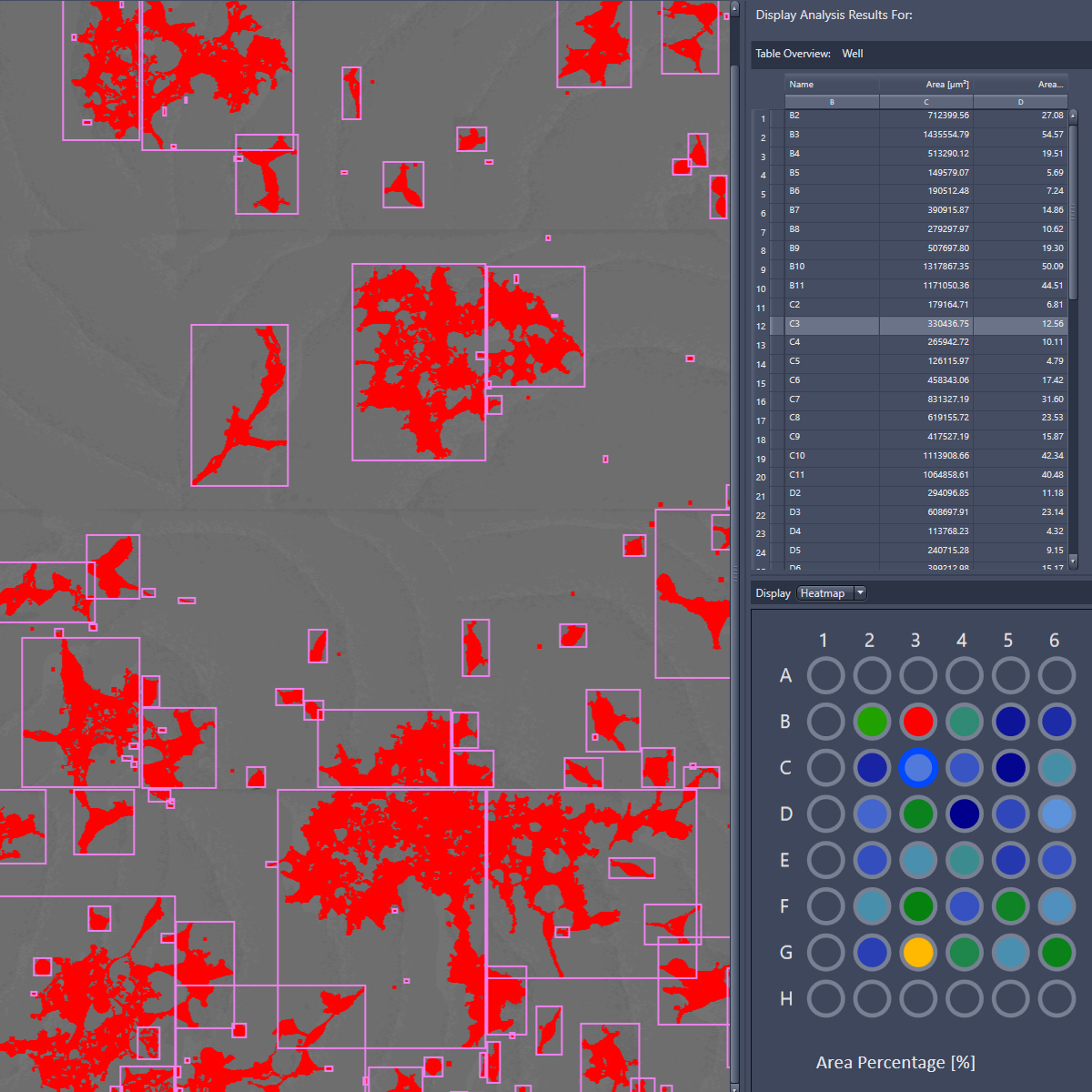

Результаты, статистика и CSV

Количественные результаты можно представить в таблице, использовать для графиков и экспортировать, в том числе в CSV для дальнейшей статистики. Перед экспортом проверяют, что одна строка действительно соответствует ожидаемой единице — объекту, полю или изображению — и что названия столбцов не потеряли единицы. Если анализ многоканальный, полезно различать признаки по каналам однозначными именами.

CSV удобен для передачи в R, Python, электронные таблицы или статистические пакеты, но сам файл не хранит визуальное доказательство качества сегментации. Поэтому вместе с таблицей сохраняют исходные CZI и, при необходимости, маски или снимки контроля. Это позволяет вернуться от необычного числа в таблице к конкретному объекту на изображении.

Сегментация: пороги, классы и разделение объектов

Классическая сегментация опирается на интенсивность, границы и морфологические операции. Для изображения с хорошо отделимым сигналом порог может быть самым прозрачным и воспроизводимым методом. Проблемы начинаются при неоднородном фоне, пересечении распределений яркости и соприкасающихся объектах. Тогда простого глобального порога недостаточно и приходится комбинировать шаги или использовать обучаемый метод.

Порог подбирают на исходных данных или на заранее стандартизованной обработке. Если каждому изображению вручную назначать свой порог по визуальному впечатлению, сравнение между образцами становится зависимым от оператора. Автоматический порог тоже не гарантирует корректность: его проверяют на реальных границах и фиксируют алгоритм.

После бинаризации часто остаются мелкие компоненты, дырки или слипшиеся области. Морфологическая очистка может удалять маленький шум и заполнять разрывы, но каждый такой шаг меняет геометрию маски. Если измеряется площадь или форма, параметры морфологии должны быть частью протокола. Особенно осторожно используют операции, которые расширяют или сужают контур.

Разделение соприкасающихся объектов

Для клеток и частиц частая проблема — объединение двух соседних объектов в одну область. Средства разделения пытаются найти внутреннюю границу по форме или структуре сигнала. Качество зависит от того, насколько виден перешеек и насколько объекты похожи. Проверять нужно не только среднее число после разделения, а конкретные сложные случаи: пары, кластеры и объекты разного размера.

Если автоматическое разделение систематически дробит одиночные вытянутые объекты, параметры слишком агрессивны или модель не соответствует морфологии. Если, наоборот, большие кластеры остаются едиными, требуется более информативный канал, иная предварительная обработка или обучаемая сегментация. Не следует компенсировать плохую исходную контрастность бесконечной цепочкой морфологических операций.

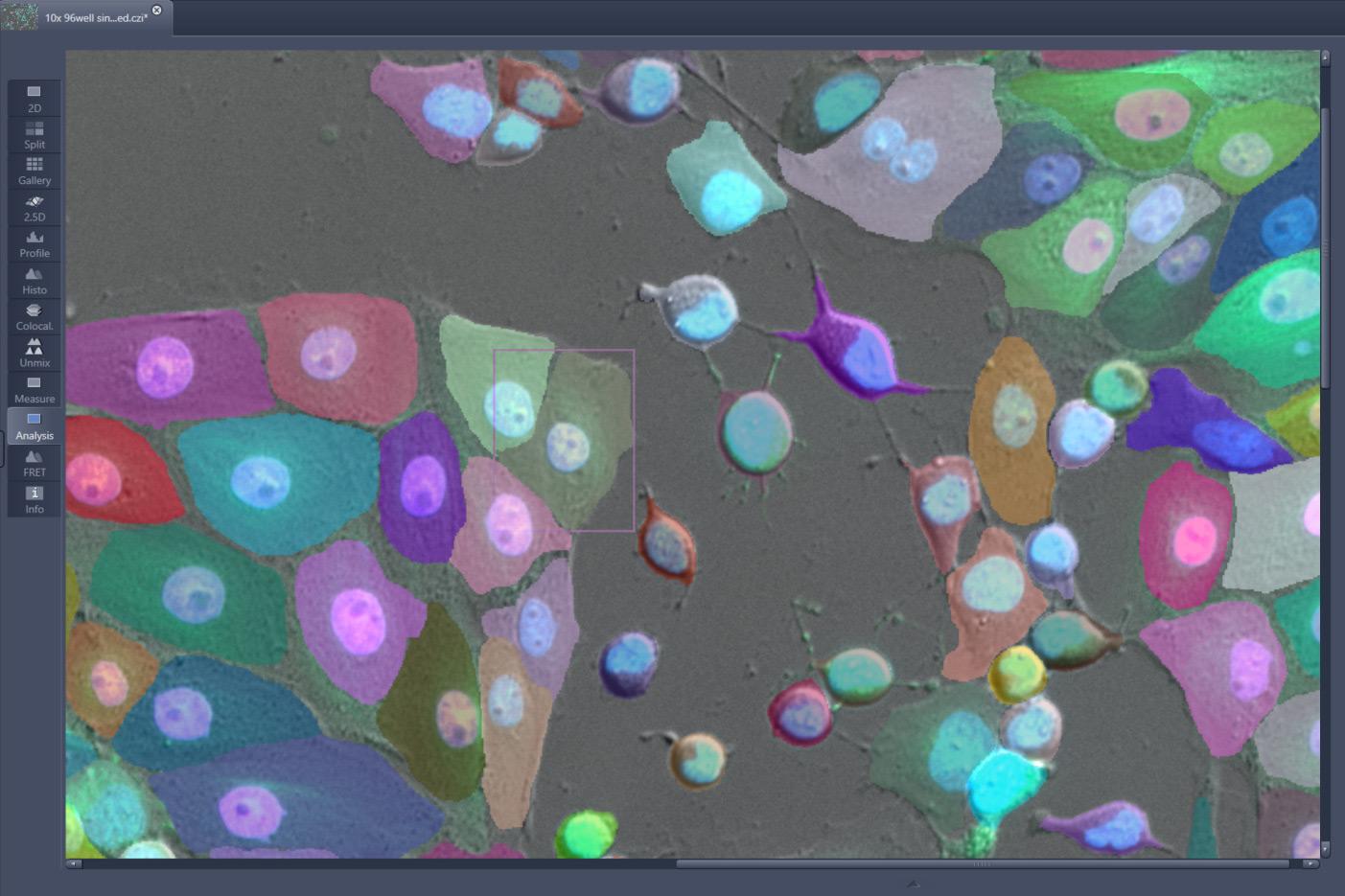

Intellesis Segmentation: обучаемое выделение пикселей

Intellesis Segmentation использует машинное обучение, чтобы классифицировать пиксели или области по примерам, заданным пользователем. Вместо одного порога модель учитывает набор характеристик изображения и может отделять классы, которые пересекаются по яркости, но различаются по текстуре и окружению. Это полезно для сложной ткани, нескольких морфологических компонентов и неоднородного фона.

Качество модели начинается с разметки. Обучающие штрихи или области должны представлять разнообразие каждого класса: яркие и слабые варианты объекта, типичный фон, сложные границы. Если показать модели только идеальные примеры, она плохо обобщит на реальные данные. При добавлении обучающих примеров лучше исправлять конкретные ошибки модели, а не бесконтрольно размечать всё изображение.

После обучения модель проверяют на изображениях, которые не использовались для настройки. Это принципиально: отличная маска на обучающем поле может отражать запоминание его особенностей. Тестовый набор должен включать разные препараты и условия, но оставаться в пределах того типа данных, для которого модель предназначена. Если изменилась оптика или окраска, модель требует повторной проверки.

Лицензия, Docker и контейнеры

Базовые возможности могут позволять запуск готовой модели, тогда как обучение и дополнительные функции требуют соответствующих лицензий. Контейнеризованные AI-функции используют Docker Desktop; необходимые контейнеры устанавливаются вместе с соответствующими компонентами через ZEISS Microscopy Installer. Если функция Intellesis не работает на новой системе, проверяют наличие лицензии, Docker и самих контейнеров как три отдельные причины.

Для систем с ограниченной ИТ-политикой Docker может требовать согласования с администратором, а режим виртуализации зависит от версии Windows и конфигурации. Установка случайной версии Docker поверх уже настроенной среды — плохой способ устранения ошибки. Надёжнее сверить требования ZEN, состояние WSL2 или Hyper-V и то, каким способом Docker был установлен.

Как проверять качество модели

Минимальная проверка включает ложноположительные объекты, пропуски и качество границ. Для количественной задачи этого мало: сравнивают метрики на ручной эталонной разметке и оценивают, влияет ли ошибка на конечный показатель. Например, небольшая ошибка контура может быть приемлема для подсчёта крупных клеток, но критична для измерения тонкого мембранного слоя.

Если модель используется многими операторами, полезно закрепить допустимый тип входных данных и примеры неправильного применения. Нельзя переносить её на другой канал только потому, что изображение визуально похоже. Модель обучалась на конкретном статистическом распределении признаков, а псевдоцвет интерфейса этого не показывает.

Intellesis Object Classification

Object Classification применяется после того, как объекты уже найдены. Задача отличается от segmentation: здесь модель присваивает целому объекту класс на основании рассчитанных признаков. Например, после выделения клеток можно классифицировать их по морфологии или интенсивностным характеристикам. Такой порядок полезен, когда границы объектов определяются относительно надёжно, а сложность заключается в разделении фенотипов.

Для работы машинного обучения Object Classification могут потребоваться сторонние Python Tools. Если сегментация выполняется, но классификация недоступна, проверяют именно установку этого компонента и лицензионные условия. В интерфейсе похожие по смыслу AI-функции могут иметь разные технические зависимости, поэтому один успешно работающий модуль не гарантирует готовность другого.

Обучающую выборку строят сбалансированно. Если один класс представлен сотнями однотипных объектов, а другой — несколькими исключениями, модель может предпочитать большой класс. При редком фенотипе важнее добавить разнообразные подтверждённые примеры, чем просто увеличить общее число объектов. Ошибочные обучающие метки особенно вредны, потому что модель закономерно воспроизводит их.

Сегментация и классификация в одном анализе

Надёжный workflow разделяет ошибки этапов. Если клетка вообще не попала в маску, классификатор её не увидит; если две клетки слились, классификация получает неправильный объект. Поэтому при плохом результате сначала проверяют сегментацию, затем признаки и только потом обучение классификатора. Иначе попытка дообучить модель на ошибочных объектах маскирует исходную проблему.

В итоговой таблице желательно сохранять не только класс, но и признаки, по которым затем можно проверить распределение. Резкий сдвиг размеров или интенсивностей в новой партии данных может сигнализировать, что модель вышла за привычный диапазон. Это полезный контроль перед автоматической обработкой большой серии.

2D и 3D Image Analysis

Двумерный анализ работает с объектами в плоскости изображения или проекции, тогда как трёхмерный анализ рассматривает связные структуры в объёме. Выбор нельзя делать только по удобству. Если биологический объект существенно пересекает несколько Z-срезов и требуется объём, 2D-анализ проекции может объединить структуры, которые находятся на разных глубинах. Если же задача определена как площадь в стандартном срезе, 3D не добавит смысла.

В 3D особенно важны корректные размеры вокселя. Если XY и Z имеют разный sampling, геометрический алгоритм должен учитывать физические координаты. Метаданные CZI позволяют ZEN работать в калиброванном пространстве, однако после стороннего импорта это нужно проверить. Неправильный Z-шаг напрямую искажает объём и площадь поверхности.

Трёхмерная сегментация требует больше памяти и вычислений, чем работа с одним кадром. Перед запуском на полном наборе проверяют маленький репрезентативный объём. Если параметры работают, переходят к полному стеку. Это снижает риск тратить часы на расчёт с неверным порогом или классом.

Проекция перед анализом

Maximum Intensity Projection удобна для визуализации ярких структур по всему стеку, но изменяет их взаимное наложение. Две точки на разных глубинах могут оказаться рядом в одной плоскости. Поэтому MIP подходит для определённых двумерных показателей, но не является нейтральной заменой объёмным данным. Перед анализом формулируют, относится ли измеряемая величина к проекции или к реальному 3D-объекту.

EDF и MIP также решают разные задачи. EDF выбирает локально резкие области из фокусного стека, а MIP выбирает максимальные интенсивности вдоль Z. Если перепутать их смысл, можно неправильно трактовать рельеф или распределение флуоресцентного сигнала. В ZEN название производного документа и параметры операции следует сохранять вместе с результатом.

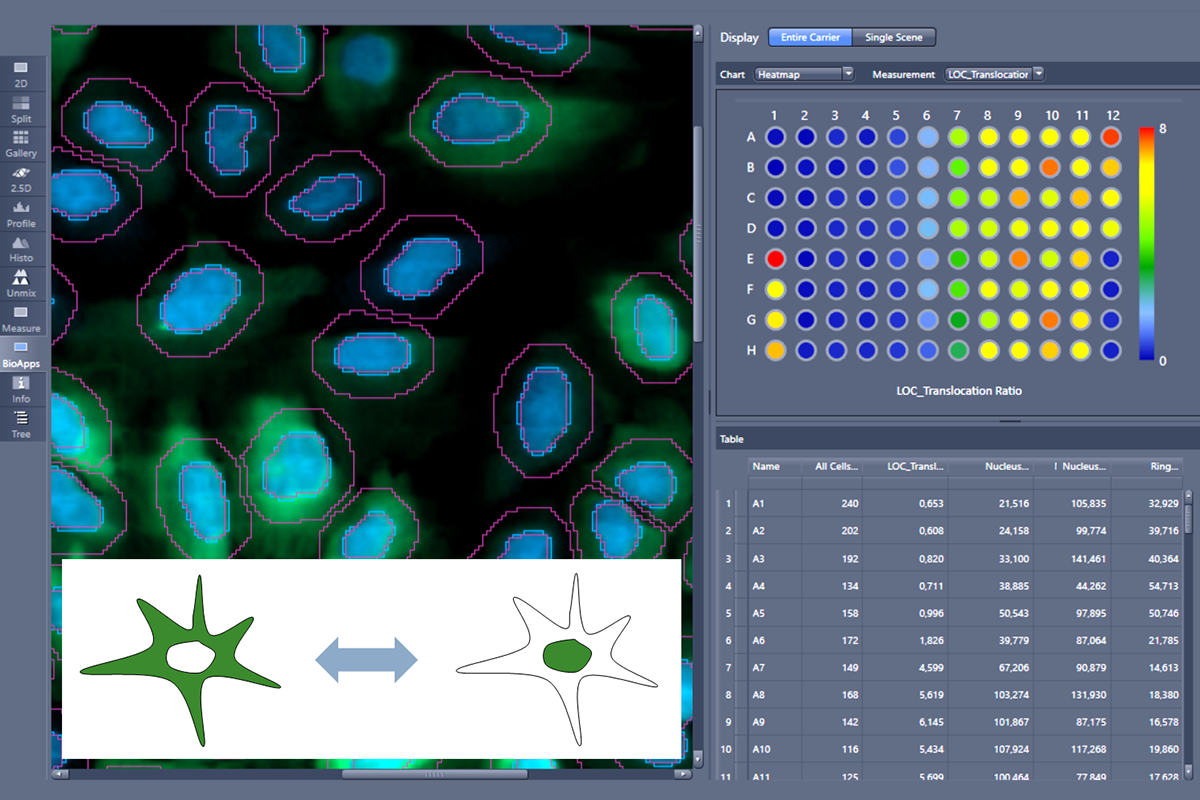

Bio Applications и типовые биологические задачи

Bio Applications объединяют готовые или направляемые сценарии для распространённых биологических измерений. Их ценность не в красивом интерфейсе, а в стандартизации цепочки: нужные каналы, сегментация, логика объектов и результирующие параметры организованы в один рабочий процесс. Это уменьшает количество ручных переходов между командами и помогает одинаково анализировать серию изображений.

Готовый сценарий всё равно нужно валидировать на своей окраске и объективе. Порог, который правильно выделяет ядра в одном эксперименте, может ошибаться при другой интенсивности или фоне. Поэтому перед серийным запуском пользователь просматривает промежуточные маски и убеждается, что прикладной модуль измеряет именно тот биологический объект, который заявлен в протоколе.

Для задач транслокации особенно важно корректно выделить клеточное или ядерное компартментирование и сопоставить интенсивность между областями. Ошибка границы автоматически меняет отношение сигналов. Для подсчёта объектов критичнее разделение соприкасающихся компонентов. Разные Bio Applications могут использовать похожие базовые операции, но критерий качества у каждой задачи свой.

Когда готовое приложение лучше собственного Wizard

Если задача соответствует стандартному сценарию и промежуточные шаги дают корректные маски, готовый workflow экономит время и упрощает обучение операторов. Собственный Image Analysis Wizard предпочтительнее, когда объект имеет нестандартную морфологию, требуются особые классы или необходимо точно контролировать последовательность признаков. Решение принимают по качеству результата, а не по числу доступных настроек.

В лаборатории полезно хранить эталонный набор изображений, на котором новый оператор проверяет workflow до анализа реальных образцов. Если результат заметно отличается, причина может быть в выбранном профиле, активном канале или параметрах приложения. Такой контроль снижает риск незаметно изменить метод между партиями данных.

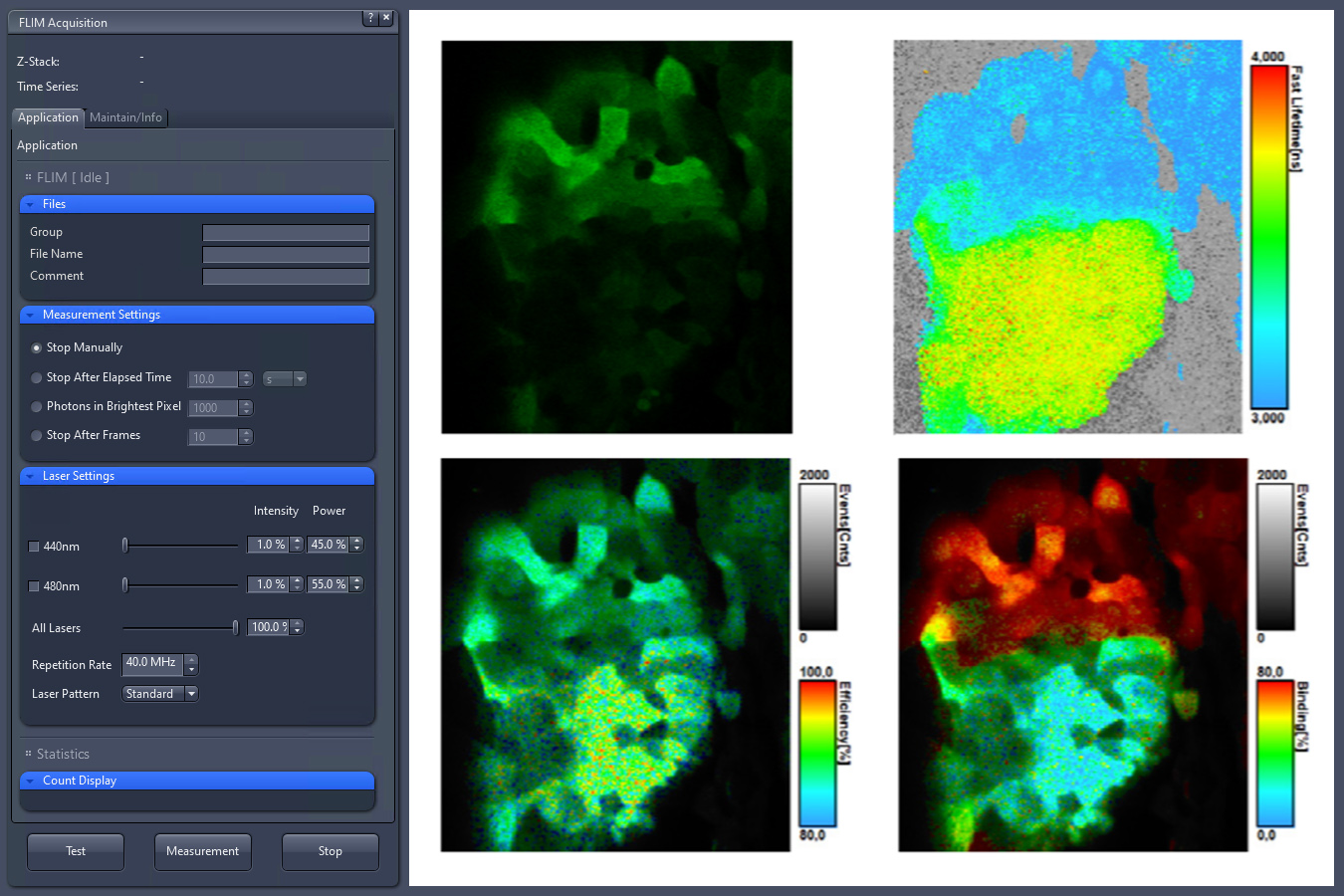

FLIM и молекулярная количественная съёмка

В конфигурациях с соответствующим оборудованием и инструментами ZEN поддерживает FLIM-сценарии, где анализируется время жизни флуоресценции, а не только яркость. Такие данные требуют другой логики, чем обычная интенсивностная картинка: значение времени жизни связано с временным распределением зарегистрированных фотонов и может использоваться для исследования молекулярного окружения или взаимодействий. Псевдоцветная карта помогает видеть распределение параметра, но её цветовая шкала должна читаться вместе с числовым диапазоном.

Перед интерпретацией FLIM проверяют качество фотонной статистики и корректность модели. Слабый сигнал может дать нестабильную оценку даже при визуально гладкой карте. Настройки временных окон и аппроксимации выбирают в соответствии с методом, а не под желаемый цвет результата. Для сравнения образцов важно использовать совместимые условия acquisition и одинаковый подход к fitting.

Если FLIM комбинируется с Z, временем или несколькими каналами, снова возникает компромисс между размерностями и скоростью. Увеличение числа измерений повышает объём и продолжительность цикла. Для живого образца проверяют, не изменяются ли условия во время длительного накопления. Короткая тестовая запись помогает оценить, достаточно ли фотонов для устойчивого параметра до запуска полной серии.

Почему обычная коррекция яркости не исправляет FLIM

Увеличение контраста отображения не добавляет зарегистрированных фотонов и не улучшает статистическую уверенность оценки времени жизни. Если карта шумная из-за слабой статистики, нужно работать с acquisition, допустимым накоплением и параметрами анализа. Визуальное сглаживание способно сделать картинку привлекательнее, но может скрыть неопределённость. Поэтому для количественного вывода смотрят числовые показатели и контроль качества fit.

ZEN Connect и корреляционная микроскопия

ZEN Connect предназначен для объединения данных разных масштабов и методов в одном проекте. Пользователь может разместить обзорное изображение, детальные поля, световую и электронную микроскопию, затем выровнять их и переходить между уровнями. Основная идея — сохранить пространственный контекст: небольшая структура не теряется после перехода от обзорного снимка к высокому увеличению.

Проект Connect организует данные через слои и сессии. Это удобно, когда один образец исследуется несколько раз или на разных приборах. Вместо набора несвязанных файлов сохраняется взаимное положение изображений и логика проекта. Для корреляции важна не только картинка, но и система координат, поэтому подготовка начинается с достаточных ориентиров, которые можно уверенно распознать в обоих методах.

Выравнивание может опираться на общие точки или структуры. Чем лучше ориентиры распределены по области, тем устойчивее геометрическое соответствие. Если все точки лежат близко друг к другу, локальное совпадение может быть хорошим, а удалённая часть проекта — заметно смещённой. После регистрации проверяют несколько независимых областей, а не только выбранные маркеры.

Масштабирование от обзорного изображения к детали

При работе с несколькими увеличениями полезно начинать с крупного контекста и постепенно добавлять детали. Обзорный слой помогает найти область интереса, затем более крупное увеличение уточняет положение, а финальный слой показывает структуру. Такая иерархия особенно ценна при переносе образца между приборами: оператор меньше зависит от памяти о том, где находился объект.

Если один из файлов импортирован из сторонней системы, проверяют масштаб, ориентацию и единицы. Неверный физический размер делает регистрацию визуально возможной только после искусственного растяжения, что искажает смысл координат. BioFormats-импорт расширяет совместимость, но корректность конкретного набора всё равно подтверждают по известному масштабу.

3D в проектах Connect

В 3D-представлении Connect можно сопоставлять объёмные данные, при этом число одновременно отображаемых Z-стеков ограничено. Такое представление удобно для пространственной ориентации, но сложный проект лучше строить слоями и включать только необходимые наборы. Это снижает нагрузку на видеопамять и уменьшает визуальную путаницу.

Корреляционный проект не исправляет различие разрешения методов. Деталь, видимая в электронном микроскопе, может не иметь отдельного оптического аналога. Поэтому качество регистрации оценивают по структурам, которые доступны обоим методам, а не по самой мелкой детали. В отчёте полезно различать точность геометрического совмещения и разрешение каждого исходного изображения.

Импорт изображений из других программ

ZEN способен обрабатывать не только CZI. Для сторонних изображений поддерживаются распространённые растровые форматы и, через соответствующие средства, данные других микроскопических систем. Возможность открыть файл ещё не означает, что весь его исходный контекст перенесён. При импорте проверяют размер пикселя, каналы, порядок Z и времени, битовую глубину и метаданные, от которых зависит дальнейший анализ.

JPEG подходит для визуального обмена, но использует сжатие с потерями и обычно не является хорошим входом для точной сегментации микроскопических данных. TIFF лучше сохраняет пиксельные значения, а OME-TIFF рассчитан на перенос более богатой структуры и метаданных. Выбор формата зависит от цели: презентация, обмен с коллегой или повторный количественный анализ требуют разных компромиссов.

При импорте многоканального TIFF проверяют, распознала ли программа каналы как отдельное измерение, а не как обычные страницы без семантики. Если оси перепутаны, ZEN не сможет правильно применить операции, ожидающие Z-стек или time series. До массовой обработки открывают один файл и вручную проходят по измерениям, сверяя число плоскостей и каналов с исходным экспериментом.

Что делать с неизвестной калибровкой

Если физический размер пикселя отсутствует, можно просматривать и обрабатывать изображение, но количественные длины и площади требуют достоверной калибровки. Её нельзя угадывать по названию объектива или размеру окна. Нужны исходные метаданные либо измерение по эталону, полученному при тех же условиях. До этого результаты оставляют в пикселях и не переводят в микрометры.

После калибровки проверяют её на известном объекте. Это особенно важно, если файл проходил через редактор, который изменял размеры. Масштаб, сохранённый в текстовом описании старого файла, не гарантирует соответствие текущей матрице пикселей.

Экспорт изображений и подготовка результатов

Экспорт в ZEN позволяет выбрать формат, диапазон измерений и представление изображения. Для многомерного документа важно решить, экспортируется ли отдельный канал, композит, выбранный Z-срез, временная точка, весь набор или производная проекция. Неправильно выбранный диапазон может создать внешне корректный файл, в котором отсутствует часть данных. Поэтому перед большой выгрузкой один результат открывают заново и проверяют.

Для публикационной графики часто нужен композит с понятной шкалой отображения, но количественные значения лучше хранить отдельно. Если экспортируется изображение с применёнными настройками display, это должно быть осознанным решением. Пользователь не должен путать визуально растянутый контраст с изменением исходных данных. Масштабная линейка также должна опираться на корректную калибровку.

При экспорте части большой мозаики ZEN позволяет ограничить область. Это уменьшает размер файла и удобно для передачи конкретного ROI. Но если результаты анализа относятся ко всей мозаике, вырезанный фрагмент не должен становиться единственным архивным файлом. Сохраняют исходный CZI и, при необходимости, отдельный производный экспорт.

Имена файлов и прослеживаемость

Правило именования полезно строить из стабильных идентификаторов: образец, дата или номер опыта, поле, канал и тип производного результата. Нельзя полагаться только на автоматические суффиксы вроде final и final2. В большой серии они быстро перестают объяснять происхождение файла. ZEN поддерживает автоматизацию именования, поэтому заранее согласованный шаблон снижает ошибки.

В имени не обязательно дублировать все метаданные CZI, но оно должно позволять найти исходник и понять назначение результата. Для CSV, маски и изображения одного анализа удобно использовать общий базовый идентификатор. Тогда необычная строка статистики быстро связывается с визуальным объектом.

Movie Export

Временную серию или проход по Z можно экспортировать как видео для демонстрации. Такой ролик полезен для презентации динамики, но не заменяет исходную серию: видеокодек, частота воспроизведения и сжатие меняют форму представления. Для анализа скорости используют временную шкалу CZI, а не длительность готового ролика, если она была выбрана произвольно.

Перед экспортом видео проверяют порядок кадров, активные каналы и диапазон отображения. Если в начале серии есть технические кадры настройки, их исключают осознанно и документируют. Для сравнения двух роликов одинаковая скорость воспроизведения важна не меньше одинакового масштаба.

Batch Processing: одинаковая обработка серии

Batch Processing предназначен для применения одинаковой последовательности операций к нескольким изображениям. Это один из ключевых инструментов воспроизводимого анализа: после настройки процесса на тестовых данных пользователь задаёт входной набор, а ZEN обрабатывает файлы без ручной смены параметров. Такой подход уменьшает операторскую вариабельность и экономит время на больших исследованиях.

До запуска batch проверяют однородность входных файлов. Если часть изображений имеет другой размер, число каналов или порядок измерений, одинаковый процесс может дать некорректный результат или остановиться. Полезно разделять серии по типу данных и запускать отдельные профили. Не стоит включать в одну папку исходники, уже обработанные документы и экспортированные миниатюры.

Результаты сохраняют в отдельную папку или по однозначному шаблону. Если операция создаёт несколько производных документов, проверяют, как они именуются и не перезаписываются ли при совпадении базовых имён. Перед тысячей файлов тестируют два-три, включая крайний случай.

Как валидировать пакетный процесс

Первый этап — визуальная проверка нескольких результатов. Второй — сравнение числовых показателей с ручным контрольным анализом. Третий — просмотр журнала или списка файлов на предмет пропусков и ошибок. Если пакет завершился без сообщения, это ещё не доказывает, что каждый результат биологически корректен. Автоматическая обработка проверяет вычислительную последовательность, а научную валидность проверяет пользователь.

При изменении версии алгоритма или параметров старые и новые результаты не следует смешивать без отметки. Для долгого проекта сохраняют конфигурацию процесса и дату запуска. Тогда результат можно воспроизвести даже после изменения рабочего компьютера.

Developer Toolkit и автоматизация повторяемых процедур

Для задач, которые нельзя удобно выразить готовым batch-процессом, ZEN предоставляет средства программной автоматизации и расширения. Они позволяют строить повторяемые сценарии вокруг доступных объектов и команд системы. Такой подход оправдан, когда лаборатория выполняет один сложный workflow регулярно и ручная последовательность из десятков шагов становится источником ошибок.

Автоматизацию следует начинать с хорошо отлаженного ручного протокола. Если порядок операций ещё меняется от образца к образцу, код просто закрепит нестабильный метод. Сначала определяют входные данные, обязательные проверки, ожидаемые выходы и обработку ошибок, затем переносят это в сценарий. Особое внимание уделяют ситуациям, когда файл отсутствует, канал назван иначе или документ имеет другую размерность.

Скрипт не должен молча пропускать неподходящий файл, если от полноты серии зависит анализ. Лучше завершить шаг с понятным сообщением или записать ошибку в журнал. Для лабораторного использования также полезно версионировать сценарий, чтобы спустя время было понятно, какой именно код создал набор результатов.

Автоматизация оборудования

Когда сценарий взаимодействует с микроскопом, требования к безопасности данных выше: неверная команда может не только испортить расчёт, но и потратить образец или время прибора. Поэтому тестирование начинают на безопасной конфигурации и с ограниченным диапазоном перемещений. Координаты столика и Z нельзя переносить между разными образцами без проверки физического положения.

Автоматический acquisition должен сохранять достаточно метаданных, чтобы пользователь мог восстановить ход эксперимента. Если сценарий меняет экспозицию по условию, это изменение следует записывать, иначе последующая интенсивностная статистика станет неинтерпретируемой.

ZEN lite: просмотр, камера и базовые измерения

При отсутствии платной лицензии ZEN работает в бесплатном режиме ZEN lite. Он предназначен прежде всего для просмотра CZI, базовой работы с совместимой Axiocam, измерений и основных операций с изображением. Это полезно на компьютере, где нужно открыть данные после съёмки, сделать несложную разметку или подготовить стандартный экспорт без доступа к специализированным модулям.

Нельзя оценивать полную функциональность ZEN по интерфейсу lite: недоступность конкретного анализа может быть нормальным ограничением лицензии. Если коллега прислал инструкцию с командой, которой нет на рабочей станции, сначала выясняют, требует ли она отдельного toolkit. Это быстрее, чем переустановка программы в надежде, что кнопка появится сама.

Для просмотра CZI lite сохраняет главное преимущество родной среды: структура каналов и метаданные читаются без предварительного преобразования в JPEG. Это удобно для передачи данных между системой acquisition и компьютером для обсуждения. Однако тяжёлые вычисления, AI и специальные анализы планируют на станции с нужными лицензиями и ресурсами.

Настройки сохранения и отображения

В Options задаются параметры, влияющие на поведение программы и работу с файлами. При переходе на новую рабочую станцию полезно проверить папки сохранения, шаблоны именования и настройки отображения до реального эксперимента. Неверная папка не изменяет изображение, но создаёт риск потерять файл среди временных данных или заполнить системный диск.

Изменения Display также проверяют отдельно от обработки. Если один оператор видит слабый канал, а другой считает его пустым, причина может быть в разных диапазонах показа. Сравнивать нужно исходные интенсивности и гистограммы, а не только внешний вид экрана.

File и управление документами

Меню работы с файлами используется для открытия, сохранения, импорта и экспорта документов. При большом числе CZI дисциплина сохранения становится частью методики: исходники закрывают только после подтверждения записи, а результаты обработки получают отдельные имена. Если Windows или ZEN сообщает о недостатке места, не продолжают длительный acquisition на том же диске до освобождения пространства.

При открытии старых проектов или сторонних данных обращают внимание на сообщения о конвертации и недоступных функциях. Сохранение в новом виде лучше делать под новым именем, пока не проверено, что структура документа перенесена корректно. Это особенно важно для многомерных файлов и проектов с дополнительными объектами анализа.

Совместимость с Windows и аппаратной конфигурацией

ZEN работает в 64-разрядных Windows-системах; конкретная совместимость определяется конфигурацией ZEISS, установленными компонентами и подключённым оборудованием. Для рабочих станций с камерой, сканером, конфокальным микроскопом или SEM набор драйверов различается. Поэтому перенос папки программы с другого компьютера не является корректной установкой: нужны соответствующие компоненты оборудования и настройки системы.

При обновлении рабочей станции важно учитывать драйверы камер и других устройств. После установки некоторых компонентов требуется перезапуск Windows, иначе программа может открываться, но оборудование останется недоступным. Если ZEISS Microscopy Installer предлагает несколько аппаратных драйверов, выбирают только относящиеся к реальной системе и следуют документации конкретного микроскопа.

Для высокоскоростного acquisition важна не только номинальная мощность компьютера, но и путь записи данных. Медленный сетевой диск, антивирусная проверка каждого большого файла или политика перенаправления пользовательских папок способны снизить устойчивость потока. Если кадры теряются или запись не успевает, сначала тестируют локальный производительный накопитель и исключают сторонние процессы, создающие большой дисковый трафик.

GPU и вычислительные функции

Видеокарта используется для 3D и ряда вычислительных алгоритмов. Совместимая NVIDIA GPU с достаточной памятью особенно полезна для деконволюции и AI-задач. Но установка самой мощной карты не исправляет несовместимый драйвер или отсутствие нужного программного компонента. При диагностике разделяют три уровня: видит ли Windows GPU, использует ли его ZEN и поддерживает ли конкретный алгоритм ускорение.

Если небольшой тест работает, а большой стек выдаёт ошибку памяти, это обычно указывает на размер данных, а не на принципиальную несовместимость. Можно закрыть другие документы, уменьшить область теста или перенести расчёт на станцию с большим объёмом памяти. Для финального анализа данные не следует произвольно уменьшать только ради запуска, если масштаб влияет на научный результат.

Docker и политика организации

Контейнеризованные AI-функции требуют Docker Desktop и соответствующих контейнеров ZEN. На корпоративном или университетском компьютере виртуализация и Docker могут быть ограничены политикой ИТ. В таком случае правильное решение — согласовать поддерживаемую конфигурацию с администратором, а не обходить ограничения случайными пакетами. Несогласованная установка способна нарушить уже работающую среду или обновления.

Типичные ошибки ZEISS ZEN и способы проверки

Камера определяется, но изображение чёрное

Сначала исключают оптическую причину: проверяют выбранный световой путь, источник освещения, активный канал, затвор и положение образца. Затем увеличивают время экспозиции в разумных пределах и смотрят, появляется ли фон. Если камера отвечает, но сигнал отсутствует во всех режимах, проверяют конфигурацию оборудования и драйвер. Случайное повышение цифровой яркости Display не решает проблему, если фотоны вообще не поступают на сенсор.

Изображение всё время пересвечено

Уменьшают экспозицию и, где применимо, интенсивность возбуждения или усиление. После этого проверяют гистограмму и насыщение каждого канала отдельно. Для количественной серии особенно важно не исправлять пересвет после съёмки: насыщенные значения уже потеряли различия интенсивности. Лучше переснять тестовый кадр с запасом динамического диапазона и затем зафиксировать параметры для всей серии.

Smart Setup даёт неподходящее сочетание

Проверяют правильность выбранных красителей и то, соответствует ли зарегистрированная аппаратная конфигурация реальному микроскопу. Затем сравнивают предложенные варианты по ожидаемому сигналу и перекрёстному возбуждению, после чего открывают Channels и вручную проверяют назначение лазеров, фильтров и детекторов. Если нужная комбинация возможна физически, но не помещается в ограничения Smart Setup, её настраивают через Channels.

Z-стек обрезает верх или низ объекта

Повторно находят крайние плоскости вручную и задают диапазон First/Last с небольшим обоснованным запасом. Одновременно проверяют шаг: редкие плоскости не компенсируются расширением диапазона. Для живого образца учитывают дрейф во времени. Если проблема повторяется на разных участках большого слайда, используют карту фокуса или автофокусировку вместо одной общей Z-позиции.

Таймлапс идёт медленнее заданного интервала

Подсчитывают фактическое время одного цикла: экспозиции всех каналов, Z-срезы, позиции, перемещения и автофокус. Если цикл длиннее интервала, программа физически не может начать следующую точку раньше. Сокращают число измерений, уменьшают диапазон Z, оптимизируют экспозицию или используют режим минимально возможного интервала. Для сравнимой кинетики проверяют фактические временные метки, а не только введённое значение.

Tile Scan сшивается с двойными контурами

Проверяют перекрытие соседних кадров, наличие текстуры в общей области и стабильность фокуса. Если объект двигался во время сканирования, идеальная сшивка может быть невозможна. При повторяющемся узоре увеличивают информативное перекрытие или добавляют другие ориентиры. Яркостные полосы без геометрического раздвоения диагностируют отдельно как проблему освещения или shading.

Processing не показывает нужный алгоритм

Сначала активируют правильный документ и проверяют его размерность: отдельный кадр, Z-стек, временную серию или мозаику. Затем выясняют, требует ли операция отдельной лицензии и установленного компонента. Переустановка всей программы — не первый шаг, потому что отсутствие команды часто объясняется типом входных данных или правами лицензии.

AI-модель не запускается

Разделяют причину на лицензию, контейнерную среду и дополнительные компоненты. Для instance segmentation и других контейнеризованных функций проверяют Docker Desktop и установленные ZEN container applications. Для Object Classification проверяют Python Tools. После исправления запускают известный тестовый проект: это быстрее показывает готовность среды, чем сразу повторять большой анализ.

Сегментация считает фон объектами

Проверяют не только порог, но и качество исходного фона. Неоднородное освещение сначала устраняют на уровне acquisition или валидированной коррекции. Затем настраивают сегментацию на нескольких областях с разной яркостью и применяют размерные фильтры только там, где их можно обосновать. Если фон и объект сильно перекрываются по интенсивности, переходят к более информативным признакам или обучаемой сегментации.

CSV содержит неожиданные значения

Возвращаются от строки таблицы к соответствующему изображению и маске. Проверяют единицы, границы объектов, исключение краевых компонентов и то, какой уровень агрегации использован. Если аномалия возникает только в одном поле, это часто реальный артефакт изображения или сегментации. Если сдвинуты все результаты, ищут системную причину в калибровке или параметрах процесса.

Сравнение ZEISS ZEN с аналогами

Программа	Лучше подходит для	Главное ограничение
ZEISS ZEN	Съёмки на системах ZEISS, CZI-проектов, многомерной микроскопии и связанного анализа	Часть продвинутых функций требует отдельных лицензий и совместимой конфигурации
Nikon NIS-Elements	Управления микроскопами Nikon, автоматизированной съёмки и количественного анализа	Максимальная интеграция рассчитана прежде всего на экосистему Nikon
Leica Application Suite X	Конфокальной и широкопольной съёмки на системах Leica с последующей обработкой	Аппаратные сценарии сильнее всего привязаны к конфигурациям Leica
Evident cellSens	Получения и измерения изображений на световых микроскопах и камерах Evident	Набор автоматизации и анализа зависит от лицензий и подключённого оборудования
MetaMorph	Исследовательской автоматизации, многоканальной съёмки и анализа в поддерживаемых конфигурациях	Сложные аппаратные схемы требуют тщательной настройки совместимости

Если микроскопическая система построена на оборудовании ZEISS и важны CZI, Smart Setup, управление acquisition и анализ в одной среде, ZEN обычно даёт самый прямой рабочий путь. NIS-Elements, LAS X и cellSens логичнее оценивать прежде всего вместе с приборами соответствующих производителей. MetaMorph остаётся вариантом для исследовательских конфигураций, где ценится гибкая автоматизация. Для уже накопленного архива решающим критерием становится не название пакета, а корректное чтение метаданных, доступность нужного алгоритма и возможность воспроизвести одинаковый процесс на всей серии.

Практический порядок работы в ZEISS ZEN

Для нового эксперимента сначала получают качественный одиночный кадр: находят поле, фокусируются, подбирают экспозицию и проверяют отсутствие насыщения. Затем строят многоканальную схему через Smart Setup или Channels и подтверждают каждый канал на реальном образце. После этого добавляют только действительно нужные размерности — Z, время, тайлы и позиции — каждый раз пересчитывая длительность цикла и объём данных. Такая последовательность делает причину ошибки понятной: если простой кадр корректен, а сложная серия нет, проблема появилась на конкретном добавленном этапе.

После acquisition исходный CZI сохраняют как мастер-данные. Processing начинают с минимально необходимого преобразования и тестируют параметры на репрезентативной области. Для серии используют Direct Processing или Batch Processing только после контрольного прогона. Перед количественным анализом проверяют калибровку, затем валидируют маску сегментации и лишь потом доверяют таблице признаков. AI применяют как вычислительный инструмент, а не как замену контролю качества.

При подготовке результата сохраняют связь между исходником, производным изображением, маской и CSV. Для демонстрации можно экспортировать композит, проекцию или видео, но научная проверка должна оставаться возможной по CZI и параметрам процесса. Если другой оператор может открыть исходный файл, повторить шаги и получить сопоставимый результат, рабочий процесс построен правильно.
