bCAD Мебель — это не просто программа для рисования шкафов и кухонь в 3D, а полноценная рабочая среда, в которой одна и та же модель проходит путь от идеи и компоновки до чертежей, сметы, карт раскроя и передачи данных дальше по производственной цепочке. Внутри пакета совмещены базовые возможности bCAD как универсальной графической и 3D-системы и специализированные мебельные инструменты: создание панелей, работа с кромками, крепежом, комплектующими, библиотеками материалов, автоматическое получение документации и раскроя. Именно поэтому bCAD Мебель стоит рассматривать не как еще одну мебельную программу, а как конкретный конструкторско-производственный инструмент для тех, кто делает корпусную мебель, шкафы-купе, стеллажи, торговое оборудование, барные стойки и похожие изделия из листовых материалов.

Главная сила bCAD Мебель в том, что проектировщик работает не с набором разрозненных чертежей, а с объемной моделью изделия. Программа позволяет собирать модель из отдельных панелей и готовых блоков, менять материалы, фурнитуру, размеры и расположение элементов, а потом на основе этой же модели получать рабочие чертежи, спецификацию, смету, карты раскроя, таблицы отверстий и прочую производственную документацию. Это фундаментальная особенность bCAD: информация вводится один раз в модель, а дальше не переписывается вручную на каждом этапе.

Для мебельного производства это означает очень практичную вещь: bCAD Мебель одинаково полезна дизайнеру, конструктору и технологу, но особенно хорошо раскрывается там, где проект не заканчивается красивой картинкой. Если задача сводится только к подбору модулей в интерьере, можно обойтись более легкими системами. Если же нужно быстро собрать изделие, проверить компоновку, назначить материалы, расставить крепеж, получить чертежи деталей, посчитать материал и подготовить раскрой, bCAD Мебель работает как единая производственная среда.

Кому подходит bCAD Мебель

Лучше всего bCAD Мебель подходит четырем типам пользователей.

Во-первых, это конструкторы корпусной мебели. Для них программа удобна тем, что дает специализированные инструменты для панелей, пазов, канавок, кромок, крепежа и комплектующих, а затем автоматически строит документацию по модели. Во-вторых, это небольшие и средние мебельные производства, где одна и та же команда отвечает и за разработку изделия, и за подготовку производства. В-третьих, это салоны и проектные отделы, которым важно не только показать клиенту будущую кухню или шкаф, но и без повторного ввода данных передать проект в конструкторскую часть. В-четвертых, это компании, которые кроме мебели делают торговое оборудование, стойки, витрины, барные зоны, перегородки и другие изделия, где вместе используются панели, профильные элементы и нестандартные комплектующие.

Программа подходит хуже там, где нужен либо сверхпростой интерьерный конструктор для быстрых набросков без производственной глубины, либо, наоборот, машиностроительный CAD с другой логикой моделирования. bCAD Мебель находится в очень конкретной зоне: это мебельный CAD для реальных изделий и реальной подготовки производства, а не универсальный чертежный редактор и не BIM-платформа.

Что важно понять о логике bCAD Мебель с самого начала

В bCAD Мебель все строится вокруг специализированных объектов. Программа различает:

• листовые панели;

• профильные детали;

• крепеж;

• комплектующие;

• готовые блоки и сборки.

Это важнее, чем кажется на старте. Если создать элемент специальными мебельными приложениями, он будет участвовать в смете, чертежах, раскрое и отчетах. Если же нарисовать его общими средствами 3D-моделирования bCAD как обычную геометрию, визуально он может выглядеть правильно, но в производственных документах программа его учитывать не будет. Для реальной работы это одно из ключевых правил: в bCAD Мебель нужно не просто моделировать форму, а моделировать ее правильным типом инструмента. Именно тогда полка остается полкой с материалом, кромками, кодом, направлением текстуры и технологическими параметрами, а не превращается в абстрактную призму.

Такой подход делает программу чуть более требовательной к дисциплине проектирования, но именно он дает тот результат, за который bCAD Мебель и ценят: автоматические чертежи, карты раскроя, корректные отчеты по материалам и фурнитуре, расчет стоимости и подготовку данных для дальнейшей передачи.

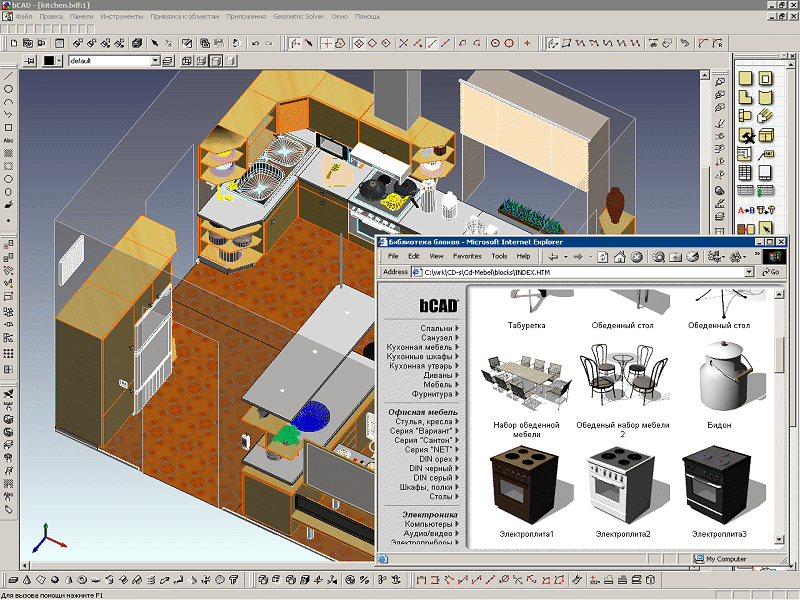

Интерфейс bCAD Мебель: как устроено рабочее окно

Интерфейс bCAD Мебель плотный и рабочий. Здесь нет попытки спрятать все под крупные карточки и мастер-ленты, как в более современных программах. На экране одновременно живут меню, панели инструментов, окно редактирования модели, специализированные панели приложений и каталоги. Но именно в такой компоновке программа и раскрывается лучше всего: часто используемые инструменты находятся в одном-двух кликах, а проект можно держать перед глазами одновременно как геометрию, как состав изделия и как набор специализированных команд.

Базовые точки входа в специальные функции три:

• меню Приложения;

• Панель приложений;

• Каталог приложений.

Меню Окно управляет показом служебных окон. Именно через него включаются Каталог приложений и Панель приложений. Панель приложений работает как компактная рабочая панель с крупными пиктограммами для самых востребованных инструментов, а Каталог приложений — как полное дерево установленных приложений. Внутри среды он организован по иерархическому принципу: приложения разложены по веткам и папкам, а запуск выполняется двойным щелчком. Для плотной конструкторской работы такой каталог действительно удобен: когда редко используемый инструмент не нужен на постоянной панели, его все равно легко найти по структуре.

Еще один важный элемент интерфейса — Окно вывода. Оно не выглядит эффектно, но в производственном сценарии полезно постоянно: через него можно получать различные таблицы, например данные по отверстиям или результаты ряда служебных операций. bCAD хорошо заточен под то, чтобы конструктор одновременно видел модель и сразу получал текстовую или табличную расшифровку результата.

На практике интерфейс bCAD Мебель быстро перестает казаться перегруженным, когда понимаешь его логику. Общие геометрические команды нужны для компоновки и доработки, а вся мебельная специфика живет в приложениях. Поэтому рабочий режим здесь обычно такой: создать или вставить специализированный объект, поправить его положение стандартными инструментами, а затем снова вернуться к специализированному приложению для изменения параметров, замены материала, получения чертежей или отчета.

Какие объекты и инструменты лежат в основе работы

Если разбирать bCAD Мебель по реальным инструментам, то костяк программы составляют следующие команды:

• Прямоугольная панель;

• Фигурная панель;

• Вырез в панели;

• Крепёж и комплектующие;

• Расстановка по панели;

• Мастер Шкафа/Тумбы;

• Изменить деталь;

• Изменить кромки;

• Замена материалов;

• Замена комплектующих;

• Чертежи деталей;

• Раскрой;

• Отчёт;

• Смета;

• Банк материалов;

• Экспорт библиотек / Импорт библиотек / Папка библиотеки.

Это реальный маршрут, по которому обычно проходит типовой мебельный проект в bCAD Мебель: от панелей и конструкции к крепежу, от модификаций к документации, от библиотеки к сетевой работе и обмену данными.

Как в bCAD Мебель строится типовой проект

Шаг 1. Выбор материалов и создание панелей

Обычно работа начинается не с красивой картинки, а с панели. В Прямоугольной панели задается сердцевина, облицовка лицевой и тыльной стороны, толщина, код и наименование детали. Материалы выбираются через Банк материалов либо через сокращенные списки на закладке Рабочий набор. Это важная деталь: bCAD Мебель не заставляет каждый раз листать весь каталог материалов. Для конкретного проекта можно собрать свой рабочий набор и переключаться только между актуальными ЛДСП, кромками, облицовками и листовыми позициями.

В Прямоугольной панели можно не только задать размеры. У инструмента есть полноценная логика оформления углов, где каждый из четырех углов панели настраивается отдельно. Также здесь определяется положение панели и ориентация лицевой стороны в пространстве модели. Это особенно полезно при сборке кухонь, тумб и корпусных секций, когда важно сразу вставлять деталь в правильной ориентации, а не потом долго переворачивать ее по месту.

Отдельно стоит отметить возможность вставки панели с опорой на уже существующие детали. Прямоугольная панель умеет ставиться по соседним панелям, что ускоряет создание полок, перегородок, доборов и вставок в готовой секции. В реальной работе это экономит много времени: не нужно вручную ловить каждый размер и подгонять деталь после вставки.

Шаг 2. Фигурные детали, вырезы, канавки и пазы

На прямоугольных заготовках возможности bCAD Мебель не заканчиваются. Фигурная панель строит листовую деталь произвольной формы. Перед этим нужно начертить контур встроенными чертежными средствами bCAD, после чего программа превращает этот контур в специализированную панель с мебельными свойствами. Для сложных криволинейных форм можно использовать приложение Контур. Такой подход удобен тем, что нестандартная деталь не выпадает из мебельной логики: она остается панелью, а значит участвует в отчетах, чертежах и раскрое.

Очень сильный участок bCAD Мебель — работа с торцами и обработкой панелей. Для оформления торцов доступны не только обычные кромки, но и профильная обработка: скосы, фаски, скругления, выемки, фальцы, шипы, канавки. Причем можно использовать и типовые формы, и собственные формы сечения. Это серьезно расширяет применение программы: она уверенно чувствует себя не только в простой корпусной мебели, но и там, где есть фасады, фигурные элементы, нестандартная торцевая обработка, декоративные выборки и другие детали, которые в упрощенных мебельных конструкторах часто оказываются больным местом.

Вырез в панели — еще один инструмент, без которого работа в bCAD Мебель была бы неполной. Он позволяет делать вырезы, канавки и пазы. Для канавки используется вариант Канавка, где расположение контура задается на панели, а на закладке Сечение выбираются кромка и материал кромки. Для завершения операции используется кнопка Готово. Для пазов предусмотрен вариант Паз: программа позволяет указать направление и положение паза на панели. В мебельной практике это именно тот инструмент, который нужен для столешниц под мойки, декоративных выборок, пазов под ДВП, технологических канавок и подобной геометрии.

Шаг 3. Быстрое создание корпуса через Мастер Шкафа/Тумбы

Когда нужно не вычерчивать каждый элемент вручную, а быстро собрать базовый корпус, в работу вступает Мастер Шкафа/Тумбы. Это один из самых прикладных инструментов bCAD Мебель. Он позволяет построить модель простого шкафа, стеллажа или тумбы через последовательность диалоговых окон. Внутри задаются стенки, пол, потолок, задняя стенка, ребра жесткости, перегородки, полки, выдвижные ящики, распашные или сдвижные двери. Переход между шагами идет кнопками Далее и Назад, а финальная вставка выполняется кнопкой Вставить.

Практический смысл мастера в том, что он дает хороший стартовый прототип. Для шкафа-купе, тумбы под технику, стеллажа в гардеробную или типового офисного модуля это действительно быстрый путь: сначала формируется корпус, потом он дорабатывается полками, фасадами, фурнитурой и декоративными деталями. При этом мастер сохраняет описание предмета, так что можно прочитать параметры из уже созданного объекта и собрать новую модификацию.

У мастера есть и важная практическая граница. Он имеет ограниченный набор конструктивных решений. Если после построения шкафа начать глубоко перерабатывать его универсальными инструментами, эти изменения не попадут обратно в описание мастера. Иными словами, мастер отлично подходит для быстрого старта и для семейства похожих изделий, но очень сложную или сильно нестандартную конструкцию в bCAD Мебель обычно доводят уже обычными инструментами пакета. Это нормальная логика: сначала быстрый параметрический каркас, затем ручная конструкторская доводка.

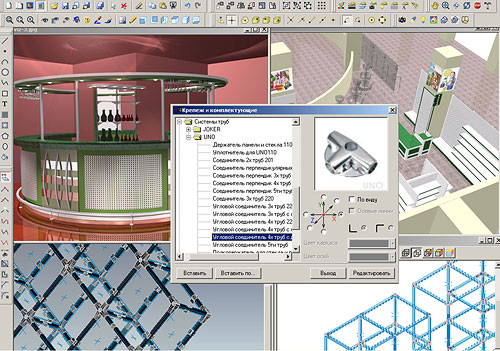

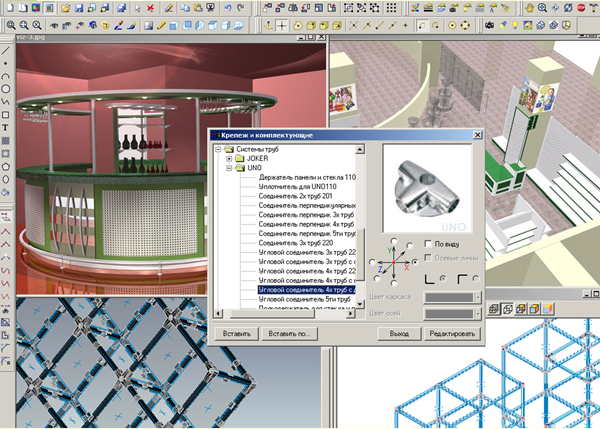

Шаг 4. Крепеж, фурнитура и готовые комплектующие

После корпуса начинается тот этап, на котором многие программы для мебели начинают упрощать картину. bCAD Мебель, наоборот, становится интереснее. Приложение Крепёж и комплектующие используется для вставки крепежных элементов, выбора типоразмера, настройки направления вставки и режима По виду, а затем для размещения элемента в проекте через кнопку Вставить и указание Точки вставки. В приложении можно задавать даже такие параметры, как Цвет каркаса и Цвет осей элементов в чертеже, что особенно полезно для аккуратных технологических схем.

Дальше подключается Расстановка по панели. Именно здесь bCAD Мебель превращается из просто конструктора мебели в удобный инструмент для повторяющихся производственных схем. Программа позволяет сохранять настройки расстановки и потом вызывать их из списка. То есть стандартные схемы присадки и установки крепежа можно не повторять заново каждый раз, а использовать как готовые варианты расстановки. Для серийных узлов и типовых соединений это очень ускоряет работу и снижает число ошибок.

С комплектующими bCAD Мебель работает не как с внешними картинками, а как с полноценными каталогами. Внутри библиотек могут храниться крепеж, фурнитура, готовые модули, типовые узлы, покупные изделия и даже заранее подготовленные законченные сборки. Причем в каталог можно добавлять и свои элементы. Это одна из самых сильных сторон bCAD Мебель: пользователь не замкнут в рамки заводской библиотеки, а может создавать собственные каталоги, дополнять их произвольными комплектующими и потом использовать эти элементы так же, как штатные.

Именно на этом этапе становится особенно заметно, что bCAD Мебель подходит не только для стандартной корпусной мебели. Когда в проекте появляются системы труб, стойки, торговые конструкции, нестандартная фурнитура, рамочные элементы или собственные узлы компании, программа не ломается об ограничения типового каталога, а продолжает работать как конструкторская система со своей библиотечной логикой.

Шаг 5. Массовые правки и изменение уже собранного проекта

Один из самых полезных сценариев в bCAD Мебель — не создание модели с нуля, а переработка готового проекта под нового заказчика. Именно здесь программный пакет показывает, насколько он удобен в реальной работе с продажами и производством. Материалы, размеры и комплектующие можно менять не по одному объекту, а группами.

Приложение Изменить кромки позволяет щелчками мыши выбрать торцы панелей прямо на экране и заменить их оформление или материал сразу на одной или нескольких деталях. Это очень практично в тех ситуациях, когда после согласования нужно быстро перевести часть деталей на другую кромку, убрать обработку с невидимых торцов или, наоборот, добавить ее на фасадные участки.

Замена материалов устроена столь же прикладно. В нем есть колонки Старый материал и Новый материал, кнопка Редактировать вызывает список из Банка материалов, после чего изменения применяются кнопкой Применить. Программа сразу показывает, где толщина нового материала отличается от толщины старого, а значит конструктор не работает вслепую и видит участки, требующие дополнительной проверки. Для мебельного проекта, который клиент просит пересчитать в другом декоре или сделать не из этого ЛДСП, а из другого, это буквально инструмент ежедневной работы.

Замена комплектующих делает то же самое для крепежа, комплектов и сборок, взятых из каталога Крепёж и комплектующие. Здесь bCAD Мебель особенно удобна для быстрой замены серий фурнитуры и типовых элементов без переделки всей конструкции с нуля. Когда проект уже собран, а нужно перейти на другой тип крепежа или другой вариант комплектующего, программа выполняет замену системно, а не вручную от точки к точке.

Шаг 6. Макет комнаты и размещение мебели в помещении

Хотя bCAD Мебель в первую очередь про изделие, программа умеет работать и с помещением. Для этого используется Макет комнаты на панели Студия. В этом инструменте выбирается один из вариантов комнаты, задаются габариты, материалы стен и пола, уровни верхнего и нижнего подвеса, шаг сетки подвесов и пола. Комнаты можно сохранять по имени кнопкой Записать и потом использовать как типовые. Сам макет изначально заморожен, чтобы остальной инструмент не сдвигал его случайно при расстановке предметов.

Для проектирования кухни, гардеробной или офиса это удобно по двум причинам. Во-первых, мебель можно сразу проверять в контексте помещения: как открываются дверцы, как проходят линии, не уезжает ли композиция за реальные габариты. Во-вторых, заказчик видит не отдельный шкаф на пустом фоне, а предмет в понятной среде. Для салонов и компаний, где этап согласования важен не меньше производственной документации, такая связка оказывается очень сильной.

Материалы, текстуры и библиотеки: почему bCAD Мебель удобно настраивать под свое производство

Банк материалов в bCAD Мебель — это не декоративная библиотека текстур, а рабочая база со сведениями о физических, технологических и экономических характеристиках материала. В нем хранятся габариты, плотность, внешний вид, поставщик, цена, трудоемкость операций и другие параметры, которые потом используются при построении модели и формировании документации. За счет этого материал в bCAD Мебель — это не цвет поверхности, а полноценная сущность, которая участвует и в визуализации, и в расчете, и в подготовке производства.

Очень удачно реализованы Рабочие наборы. Вместо постоянного обращения к полной библиотеке можно собрать проектный набор материалов и работать только с ним. Внутри набора находятся именно те позиции, которые нужны в заказе, а при выборе материала можно автоматически добавлять его в текущий набор. Для производства, где одновременно идут разные заказы с разными материалами и поставщиками, это намного удобнее, чем каждый раз листать общий каталог.

Еще одна сильная сторона — работа библиотек в сети. Приложение Папка библиотеки позволяет назначить общий путь к библиотеке для всех специальных приложений. Это дает возможность нескольким рабочим местам использовать одну и ту же базу материалов, крепежа, блоков и текстур. Если же библиотеки нужно перенести между удаленными рабочими местами, используются Экспорт библиотек и Импорт библиотек. Экспорт выполняется в файл *.bmf, причем туда попадают не только числовые параметры, но и связанные блоки и текстуры. Для распределенной работы это очень важный момент: библиотека переезжает не как голый список кодов, а как рабочий комплект данных.

В реальной мебельной компании это означает простую вещь: bCAD Мебель можно постепенно подстроить под свои стандарты. Сначала занести рабочие материалы и кромки, затем фурнитуру, потом типовые узлы, затем готовые блоки и собственные модули. После этого программа начинает работать не как абстрактный конструктор мебели, а как цифровое продолжение конкретного производства.

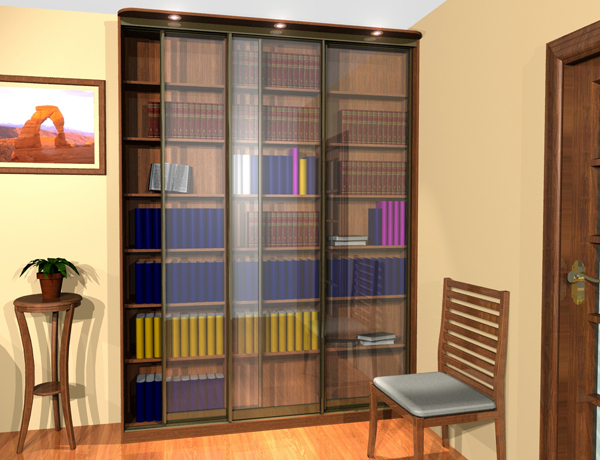

Визуализация: как bCAD Мебель показывает будущий проект

bCAD Мебель ценят не только за производственную часть. Программа умеет показывать изделие так, чтобы его можно было оценить до запуска в производство. Внутри рабочего процесса для визуального контроля особенно полезны режимы Каркас + Материал и Только видимое — они позволяют видеть цветовую гамму, направление текстуры и общий объем изделия еще на этапе моделирования. Для контроля размеров применяется панель Измерения. Это хороший баланс: конструктор работает не вслепую по цифрам, а постоянно сравнивает техническую модель с визуальным образом изделия.

Когда дело доходит до презентации, bCAD Мебель умеет давать фотореалистичное изображение с текстурами, освещением, тенями, зеркальными отражениями и стеклянными поверхностями. Для клиента это важно не меньше, чем для дизайнера: согласование идет быстрее, потому что человек видит будущий шкаф, кухню или стенку не как набор условных проекций, а как почти готовое изделие в пространстве. Для самой компании это полезно и с точки зрения продаж, и с точки зрения внутренней проверки: еще до запуска в производство можно увидеть дисбаланс композиции, спорные сочетания материалов, перегруженность узлов или неудачную стилистику.

Принципиально важно, что визуализация в bCAD Мебель не живет отдельной жизнью. Она основана на той же модели, из которой потом выходят чертежи, смета и раскрой. Поэтому дизайнер, конструктор и технолог фактически работают с одним объектом, а не с разными версиями проекта. Именно это отличает серьезную конструкторско-производственную систему от программ, где красивые картинки и реальная документация существуют параллельно и плохо синхронизированы.

Чертежи деталей: один из самых сильных разделов bCAD Мебель

Приложение Чертежи деталей — это один из ключевых аргументов в пользу bCAD Мебель. После запуска появляется диалог Тип объектов, где можно сузить область работы, а затем — диалог Чертежи деталей. В нем выбираются детали, для которых нужно строить чертежи, количество видов для каждой детали, формат чертежей, стиль построения и базовая точка для таблиц расположения отверстий. Программа умеет выдавать таблицы расположения отверстий в Окно вывода или в файл.

Практически это дает следующее. Если в проекте есть несколько десятков деталей, bCAD Мебель не заставляет строить каждый лист вручную. Она собирает информацию о панелях и крепеже, вычисляет наличие и расположение отверстий, а затем формирует рабочие чертежи по выбранным деталям. В корпусной мебели это экономит огромное количество времени по сравнению с ручной прорисовкой каждой панели и отдельным перенесением размеров, сверловки и обозначений.

Плюс здесь важна именно мебельная специализация. Чертеж в bCAD Мебель — это не просто проекция геометрии. Он учитывает контур панели, базовую точку, отверстия под крепеж, таблицы расположения отверстий и мебельную логику оформления. Для цеха это означает, что документация получается действительно применимой на производстве, а не только красивой на экране.

Отчет и смета: что программа считает автоматически

Приложение Отчёт в bCAD Мебель формирует конструкторский срез проекта. После выбора через диалог Тип объектов программа позволяет получить отчет с возможностью передачи результатов в 1С Бухгалтерию, MS Access, MS Excel, сохранения в текст и CSV, а также печати. Такой набор форматов особенно ценен там, где проектные данные дальше попадают в учетную систему, калькуляцию или внутренние таблицы производства.

Смета в bCAD Мебель считает не только материалы, но и крепеж и работы, то есть операции. Это делает расчет стоимости более реалистичным: программа рассматривает не просто набор листовых деталей, а весь состав изделия. Результат можно получать в разных валютах, передавать в 1С, Access, Excel, CSV, а также в MS Word для вывода на собственный бланк. Для заказного производства это удобно не только в бухгалтерском смысле, но и в салонном: клиентский документ и производственный расчет вырастают из одной модели.

Отдельно полезно то, что bCAD Мебель позволяет автоматически нумеровать и кодировать детали. Код детали может формироваться из постоянной текстовой части и номера детали. Для предприятия с внутренней кодировкой изделий, серий и проектов это не мелочь, а нормальный способ навести порядок в составе заказа еще на стадии проектирования.

Раскрой: почему bCAD Мебель удобна технологу

Приложение Раскрой в bCAD Мебель занимается оптимальным расположением заготовок на исходных листах материала и его обрезках. Оно создает карты раскроя, может печатать этикетки для заготовок, ведет базу данных обрезков и работает с технологическими параметрами оборудования: толщиной пилы, максимальной длиной реза, припусками и параметрами формата. В диалоге доступны опции Чертить контур детали, Размер заготовки по краю, Размер детали, Название детали, Код детали, Показывать кромки, Учитывать толщину кромок, Показывать статистику и флаг Этикетки.

Это очень прикладной и взрослый набор. bCAD Мебель не ограничивается тем, что просто раскладывает детали на листе. Она учитывает фактические условия раскроя, маркирует детали, хранит остатки и позволяет использовать их повторно. Для небольшого цеха это уже ощутимая экономия листового материала. Для серийного производства — еще и снижение хаоса в обращении с остатками и заготовками.

Важно и то, что раскрой работает не только с материалами сердцевины, но и с материалами лицевой и тыльной стороны. Плюс программа умеет учитывать направление текстуры, кромки и технологические припуски. Именно из таких деталей и складывается ощущение, что bCAD Мебель рассчитана на реальное производство, а не на условный демо-проект.

Экспорт и обмен данными

bCAD Мебель не замыкает проект внутри себя. Программа позволяет комбинировать модели с данными из других систем, в том числе через 3DS и DWG/DXF, а также экспортировать контуры панелей в DXF. Для передачи геометрии панелей в CAM используется приложение Запись контуров панелей в DXF файл. Это удобный путь для вывода геометрии в другие системы подготовки данных под оборудование.

Кроме того, данные по раскрою и отчетам можно передавать в Excel, Access, CSV, текстовые форматы и учетные системы. Для мебельного предприятия это означает, что bCAD Мебель можно встроить в уже существующую цепочку, а не строить вокруг нее отдельный остров автоматизации. Если проектировщик сделал заказ в bCAD, дальше данные могут жить в сметах, таблицах, 1С и производственных отчетах без ручного переписывания.

Также у bCAD Мебель есть практичный инструмент для экспликации сборки: приложение Разобрать сборку в связке с Выноска-имя детали используется для получения схем сборки. Это не самый рекламный, но очень полезный участок программы: когда проект уже готов, его можно не только разложить на детали и карты, но и показать в понятной сборочной логике.

Что реально можно проектировать в bCAD Мебель

Если говорить не общими словами, а по конкретным сценариям, bCAD Мебель уверенно закрывает:

• кухонные гарнитуры;

• шкафы-купе;

• тумбы;

• стеллажи;

• офисную мебель;

• торговое оборудование;

• барные стойки;

• секции и модули для интерьеров;

• конструкции, где вместе используются панели, профильные детали и фурнитура.

Секрет не в количестве готовых шаблонов, а в сочетании двух подходов. С одной стороны, bCAD Мебель дает быстрые специализированные инструменты для мебельных задач. С другой — не запирает пользователя в жестко заготовленные типы изделий. Если нужен типовой шкаф, помогает Мастер Шкафа/Тумбы. Если нужна произвольная фигурная панель, нестандартная обработка торца, профильный элемент или собственное комплектующее, программа тоже справляется. Именно поэтому bCAD Мебель хорошо чувствует себя в проектах, где корпусная мебель соседствует с нестандартом.

Для мебельной мастерской это особенно важно. На бумаге почти любая программа умеет шкаф и тумбу. На практике же сложность начинается тогда, когда в заказе появляется гнутый цоколь, нестандартный радиус, профильная стойка, непрямой торец, декоративный вырез или собственный узел компании. В bCAD Мебель эти случаи не выглядят как аварийный режим — программа изначально рассчитана на то, что проект не всегда укладывается в типовой модульный набор.

Как bCAD Мебель ощущается в ежедневной работе

Главное ощущение от bCAD Мебель — это программа, сделанная под тех, кто действительно производит мебель. Она не подталкивает к поверхностной демонстрационной работе. Здесь много внимания уделено вещам, которые не всегда видны в первом впечатлении, но критичны в цеховой реальности: коды, кромки, направления текстуры, отверстия, схемы расстановки крепежа, повторное использование обрезков, рабочие наборы материалов, библиотека комплектующих, экспорт библиотек, обмен с таблицами и учетными системами.

Порог входа у программы выше, чем у решений, ориентированных в первую очередь на быстрый интерьерный дизайн. Пользователь должен понимать разницу между специальным мебельным объектом и обычной геометрией, держать в голове структуру библиотек и привыкнуть к тому, что значительная часть силы bCAD Мебель сосредоточена в приложениях. Но после освоения это начинает работать в плюс: действия становятся более системными, а проект — более предсказуемым.

Сильнее всего bCAD Мебель раскрывается там, где предприятие не ограничивается разовыми красивыми рендерами. Если производство ведет библиотеку своих материалов и фурнитуры, использует типовые узлы, повторяющиеся схемы присадки, готовые модули, рабочие наборы и общий путь к библиотеке, программа начинает экономить время не на минуту и не на две, а на уровне всей цепочки: от проектировщика до технолога.

Сравнение с аналогами

БАЗИС-Мебельщик

БАЗИС-Мебельщик — очень сильный прямой конкурент. Он тоже ориентирован на создание изделий корпусной мебели любой сложности, автоматическое получение комплекта чертежей и спецификации, а также серьезную технологическую подготовку производства. У БАЗИС-Мебельщик очень сильная, глубоко упакованная мебельная логика и богатый функционал по моделям, чертежам и технологической документации.

На фоне БАЗИС-Мебельщик bCAD Мебель выигрывает там, где особенно важна свобода в работе с произвольными фигурными и гнутыми панелями, нестандартными комплектующими, собственными библиотеками и сочетанием специализированных мебельных приложений с общим CAD-моделированием. На практике это означает, что bCAD Мебель особенно хороша для смешанных проектов — мебель плюс торговое оборудование, мебель плюс профильные элементы, мебель плюс нестандартные узлы. БАЗИС-Мебельщик, в свою очередь, часто выглядит более заточенным именно под классическую корпусную мебель и производственные цепочки, где нужна очень жесткая системность.

Если формулировать проще: когда главная задача — максимально отлаженное проектирование корпусной мебели внутри мощной мебельной системы, БАЗИС-Мебельщик выглядит очень убедительно. Когда помимо корпусной базы регулярно всплывает нестандартная геометрия и требуется большая свобода конструкторской доработки внутри одной среды, bCAD Мебель выглядит интереснее. Это уже не разница в классе, а разница в характере системы.

К3-Мебель

К3-Мебель тоже позиционируется как специализированный комплекс для проектирования, производства и продажи корпусной мебели, умеет формировать полный пакет конструкторской и технологической документации, клиентские отчеты, фотореалистичное изображение проекта и передачу данных на ЧПУ. Сильная сторона К3-Мебель — гибкая настройка под конкретное производство, создание собственных параметрических объектов, свои формы отчетной документации и открытые инструменты адаптации.

На этом фоне bCAD Мебель выглядит менее как платформа для глубокой индивидуальной конфигурации и больше как зрелый рабочий CAD-пакет, где уже из коробки очень сильно развиты инструменты панелей, профильных деталей, крепежа, библиотек, раскроя и документации. В bCAD Мебель акцент заметно смещен в сторону сочетания специализированных мебельных приложений и возможностей общего проектирования. К3-Мебель выглядит сильнее там, где компании нужна именно своя гибко настраиваемая система с собственными параметрическими объектами и специфическими правилами оформления. bCAD Мебель сильнее там, где ценится конструкторская свобода внутри уже сформированной рабочей среды.

Если говорить о повседневной работе конструктора, разница ощущается так: К3-Мебель сильна в комплексной корпоративной настройке, bCAD Мебель — в том, как уверенно чувствует себя на стыке типовой мебели и нестандартного проектирования.

PRO100

PRO100 воспринимается заметно проще и дружелюбнее для старта. Он делает акцент на гибкости, быстром создании мебели и интерьеров, собственных библиотеках, автоматическом формировании списка деталей и материалов, а также мгновенном пересчете стоимости по мере изменения проекта. Для быстрых проектно-продажных сценариев это очень привлекательный подход.

Но bCAD Мебель глубже именно как производственный инструмент. У нее значительно детальнее проработана логика специализированных объектов, есть развитые приложения для кромок, пазов, вырезов, крепежа, раскроя, чертежей деталей, отчетов и сметы, причем все это завязано на модель как на технологический объект. Поэтому в сравнении с PRO100 bCAD Мебель выигрывает там, где нужно не просто быстро собрать красивую мебель и посчитать состав, а именно подготовить изделие к реальному производству с подробной конструкторской проработкой.

Иными словами, PRO100 удобнее как быстрый визуально-расчетный инструмент, особенно если нужно оперативно набросать проект и пересчитать его для клиента. bCAD Мебель сильнее как программа для проектирования мебели в конструкторско-технологическом смысле, когда после согласования начинается уже не продажа картинки, а выпуск изделия.

SketchUp

SketchUp — это легкая, очень доступная по логике 3D-модельная среда. Он ориентирован на быстрое создание 3D-проектов, предварительную проверку идеи в объеме, создание референсов и работу через веб или настольный вариант. Для мебели SketchUp часто используют как простой визуальный 3D-инструмент, особенно когда задача заключается в форме, композиции и общей пространственной проверке.

Но если сравнивать именно как мебельные программы, bCAD Мебель находится в другой категории. У нее специализированные панели, кромки, вырезы, крепеж, смета, отчеты, раскрой, таблицы отверстий, рабочие чертежи и библиотечная логика производства. SketchUp всего этого в собственном базовом подходе не дает: он моделирует форму, а bCAD Мебель моделирует форму как мебельный объект со всей технологической нагрузкой.

Поэтому SketchUp удобнее там, где важны скорость входа и общая 3D-проверка идеи. bCAD Мебель — там, где мебель должна быть не просто нарисована, а доведена до чертежей, спецификации, раскроя и цеховой логики.

Сильные стороны bCAD Мебель

У bCAD Мебель есть набор достоинств, которые в сумме и делают ее по-настоящему рабочим инструментом.

• Программа работает с одной объемной моделью изделия и на ее основе строит документы, сметы и раскрой. Не нужно заново переносить информацию между этапами.

• В ней есть специализированные мебельные инструменты с конкретными названиями и понятной задачей: Прямоугольная панель, Фигурная панель, Вырез в панели, Крепёж и комплектующие, Мастер Шкафа/Тумбы, Изменить кромки, Замена материалов и другие.

• bCAD Мебель хорошо работает не только с типовой корпусной мебелью, но и с нестандартными панелями, произвольной обработкой торцов, профильными деталями и собственными комплектующими.

• У программы сильная библиотечная логика: Банк материалов, Рабочие наборы, общая сетевая библиотека, экспорт и импорт библиотек, возможность пополнять каталоги своими элементами.

• Производственная часть сделана серьезно: Чертежи деталей, Отчёт, Смета, Раскрой, экспорт в DXF, передача данных в Excel, Access, 1С и CSV.

• Визуализация встроена в тот же рабочий процесс, а не существует отдельно. Поэтому согласование с клиентом и подготовка к производству идут на одной модели.

Слабые стороны и ограничения

Сильная программа почти всегда сложнее простого конструктора, и bCAD Мебель не исключение.

• Порог входа у нее выше, чем у более легких решений вроде PRO100 или SketchUp. Чтобы получить от bCAD Мебель максимум, нужно освоить логику специальных приложений и не путать их с обычным 3D-моделированием.

• Мастер Шкафа/Тумбы отлично подходит для быстрого прототипирования, но не заменяет полноценную ручную доработку, если конструкция становится нестандартной. Изменения, внесенные универсальными средствами, не возвращаются обратно в описание мастера.

• Для корректных смет, раскроя и чертежей важно соблюдать дисциплину моделирования: объекты, созданные общими 3D-инструментами, не будут автоматически участвовать в мебельной документации.

• Программа лучше всего раскрывается тогда, когда в компании реально ведут библиотеки материалов, крепежа и блоков. Если работать хаотично и не поддерживать каталог в порядке, часть преимуществ bCAD Мебель будет теряться. Это не столько недостаток, сколько требование зрелого рабочего процесса.

Итог

bCAD Мебель — это серьезная программа для проектирования мебели, в которой одинаково сильны конструкторская, производственная и презентационная части. Она умеет быстро собирать типовые изделия, но при этом не разваливается на нестандарте. У нее точные специализированные инструменты для панелей, торцов, пазов, крепежа и комплектующих, развитая работа с библиотеками, нормальная логика модификации готовых проектов и очень сильный блок документации: чертежи деталей, отчет, смета, раскрой, экспорт контуров, обмен с таблицами и учетными системами.

Если нужен быстрый интерьерный конструктор только для визуального согласования, bCAD Мебель может показаться избыточной. Если же нужен инструмент, который доводит кухню, шкаф, стеллаж или торговую конструкцию от трехмерной модели до производства, bCAD Мебель выглядит очень убедительно. Это программа не для того, чтобы просто показать мебель. Это программа для того, чтобы мебель разработать, просчитать, оформить и действительно изготовить.
