Intel Core Ultra 7 265KF: характеристики, архитектура, память, LGA1851, тесты, энергопотребление и выбор платформы

Intel Core Ultra 7 265KF — настольный разблокированный процессор семейства Core Ultra 200S, выпущенный в четвёртом квартале 2024 года для сокета LGA1851. Это конкретный SKU 265KF с ARK Product ID 241062, 20 физическими ядрами в конфигурации 8 Performance-cores и 12 Efficient-cores, 20 потоками, максимальной частотой до 5,5 ГГц, 30 МБ Intel Smart Cache, 36 МБ кэша L2 и официальной максимальной турбомощностью 250 Вт. Суффикс KF одновременно указывает на разблокированное исполнение и отсутствие доступного встроенного графического ядра: у данной модели Intel фиксирует 0 Xe-ядер, отсутствие Quick Sync Video, отсутствие графических выходов и поддержку нулевого числа дисплеев. Поэтому дискретная видеокарта для обычного настольного ПК с 265KF является обязательной.

Эта модель относится к архитектурному поколению Arrow Lake-S и заметно отличается по устройству от прежних монолитных настольных Core. Intel применяет плиточную компоновку, новые P-ядра Lion Cove и E-ядра Skymont, отказывается от Hyper-Threading в данном поколении настольных Core Ultra и переносит вычислительную плитку на TSMC N3B. Одновременно процессор получает отдельный NPU Intel AI Boost с производительностью 13 TOPS Int8, поддержку DDR5-6400 в штатном режиме и 24 процессорные линии PCI Express с сочетанием PCIe 5.0 и PCIe 4.0. Важная практическая особенность 265KF состоит в том, что его вычислительная часть по частотам, числу ядер и кэшам соответствует Core Ultra 7 265K, но графическая часть недоступна. Это делает 265KF рациональным только в системах, где дискретный GPU присутствует постоянно и функции Intel Quick Sync не нужны.

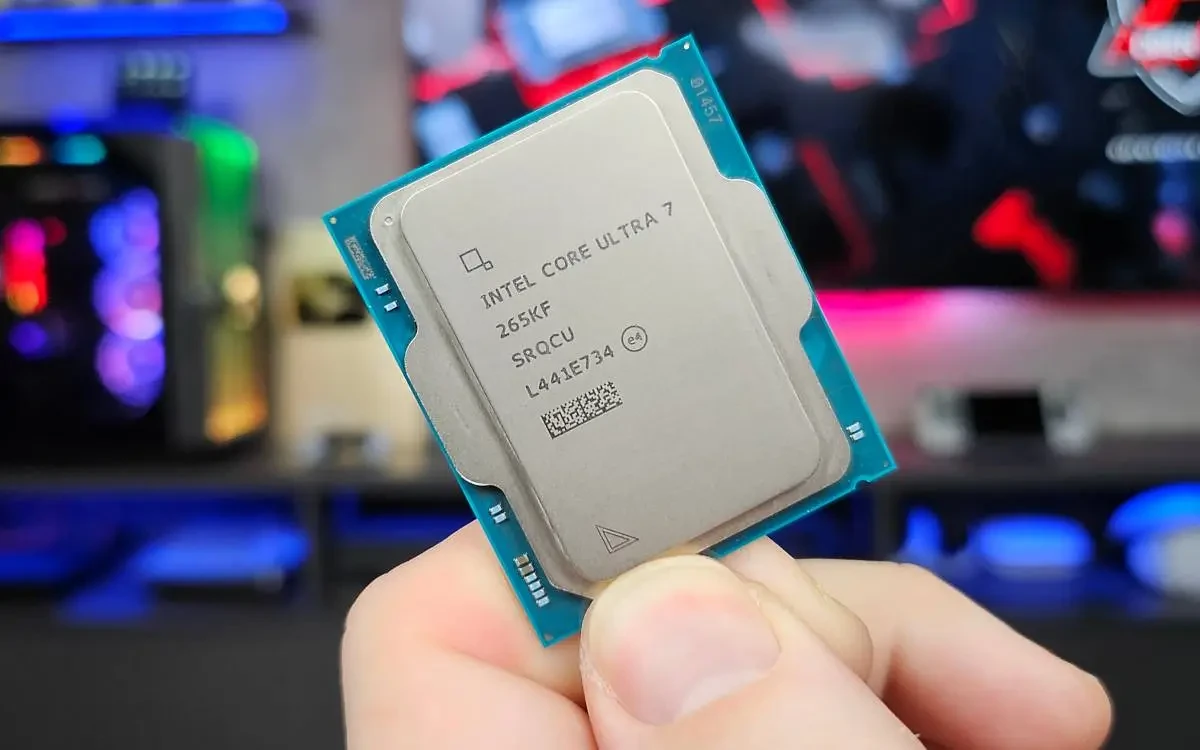

Intel Core Ultra 7 265KF — фотография процессора с маркировкой 265KF
Intel Core Ultra 7 265KF: реальный экземпляр процессора с маркировкой модели на теплораспределительной крышке.

Intel Core Ultra 7 265KF: точная идентичность модели и маркировки

Точное коммерческое имя модели — Intel Core Ultra 7 Processor 265KF. В официальной базе Intel ей соответствует Processor Number 265KF и ARK Product ID 241062. Для серийного tray-исполнения Intel указывает Ordering Code AT8076806410 и S-Spec SRQCU, stepping B0. Для коробочной версии применяется код BX80768265KF с тем же S-Spec SRQCU и stepping B0. Для китайского коробочного канала существует BXC80768265KF. В таблице Intel Ordering & Compliance также присутствует отдельная tray-позиция AT8076805140 со Spec Code Q33L и stepping B0. Эти обозначения относятся именно к 265KF, но смешивать их в одну «универсальную» маркировку не следует: это разные заказываемые позиции одной модели.

Поле OPN в том смысле, в котором оно традиционно используется в каталогах AMD, Intel для этой карточки не публикует. Для проверки Intel-процессора практичнее сопоставлять Processor Number, Ordering Code, S-Spec, сокет и ARK ID. Серийный OEM/tray 265KF с кодом AT8076806410 и S-Spec SRQCU должен одновременно соответствовать LGA1851, конфигурации 20C/20T, 30 МБ L3 и частоте до 5,5 ГГц. Коробочный BX80768265KF должен совпадать по тем же аппаратным параметрам. Наличие надписи 265K без буквы F означает другой SKU с активной Intel Graphics; 265F — другой, заблокированный по множителю вариант с иным пределом частоты; 265HX — мобильный процессор; 265T — энергоограниченная настольная модификация. Сходство числа «265» не делает эти модели взаимозаменяемыми.

ИдентификаторТочное значение для Intel Core Ultra 7 265KFЧто проверять
Processor Number265KFБуквы K и F должны присутствовать обе
ARK Product ID241062Идентификатор точной карточки Intel
Tray Ordering CodeAT8076806410Серийная tray/OEM-позиция
Tray S-SpecSRQCUStepping B0
Дополнительная tray-позицияAT8076805140, Spec Code Q33LОтдельная позиция Intel Ordering, stepping B0
Box Ordering CodeBX80768265KFКоробочное исполнение
Box ChinaBXC80768265KFРегиональное коробочное исполнение
СокетFCLGA1851Не LGA1700 и не мобильный BGA

Модель имеет статус Launched, а не предварительный Announced. Стандартное примечание ARK сообщает, что характеристики и описание продукта подлежат изменению без отдельного уведомления; поэтому для параметров, обновлённых после старта, в этой статье используется текущее состояние карточки. В исходной каталожной строке встречаются два упрощения, которые важно поправить. Во-первых, значение 250 Вт нельзя называть базовым TDP: Intel указывает Processor Base Power 125 Вт и Maximum Turbo Power 250 Вт. Во-вторых, запись «3 нм» слишком груба для плиточного Arrow Lake. Официальное поле CPU Lithography у 265KF — TSMC N3B, то есть оно описывает вычислительную плитку. Остальные плитки пакета выпускаются на других технологических процессах, поэтому процессор целиком некорректно описывать как монолитный «3-нм кристалл».

Где купить Intel Core Ultra 7 265KF: актуальные цены и точные карточки

На 16 августа 2026 года в российской рознице и на маркетплейсах встречаются прежде всего OEM/tray-поставки AT8076806410. Перед оплатой стоит сверять не только название в заголовке, но и код поставки: отдельные карточки объединяют 265K, 265KF и более новые Core Ultra 200S Plus в один набор вариантов. Для этой статьи подходят только позиции, где явно указан 265KF и, для OEM, код AT8076806410.

МагазинЦена на момент проверки
AliExpressоколо 38 250 ₽ по индексированной карточке
Ситилинкоколо 28 990 ₽ по отображавшейся цене варианта
Яндекс Маркетот 26 513 ₽ в индексированной выдаче

Розничная цена 265KF меняется быстрее его технических характеристик. Поэтому наиболее полезная точка сравнения — стоимость всей платформы: процессор, плата LGA1851, DDR5, дискретная видеокарта и охлаждение. Версия KF не содержит графического резерва для диагностики, офисной работы без видеокарты и аппаратного кодирования через Quick Sync, поэтому небольшая доплата за 265K часто оправдана там, где эти функции ценны. При заметно более низкой цене 265KF, напротив, отсутствие iGPU перестаёт быть существенным недостатком для игрового ПК с постоянной дискретной видеокартой.

Положение в линейке, дата выхода и цена на старте

Core Ultra 7 265KF входит в первое настольное поколение Core Ultra 200S на архитектуре Arrow Lake-S. Intel представила настольную серию 10 октября 2024 года, а розничная доступность стартовала 24 октября. Внутри первоначальной пятёрки разблокированных 200S модель 265KF занимала верхнюю часть линейки Core Ultra 7: выше стоял Core Ultra 9 285K с 24 ядрами, ниже — Core Ultra 5 245K и 245KF с 14 ядрами. Соседний 265K имел ту же CPU-конфигурацию, но активную встроенную Intel Graphics.

С ценой у Intel сохранилось документированное расхождение между разными публичными страницами. В обновлении рекомендованных цен от мая 2025 года Intel называет для 265KF новую коробочную ориентировочную цену 284 доллара и указывает прежнюю цену 384 доллара. Текущая карточка ARK одновременно показывает диапазон Recommended Customer Price 379–389 долларов, а страница Ordering & Compliance — 379 долларов для tray AT8076806410 и 389 долларов для BOX BX80768265KF. Эти цифры отражают разные ценовые документы и каналы поставки; сводить их в одно вымышленное число не нужно. Для исторической оценки старта корректно фиксировать коробочный ориентир Intel около 384 долларов, отдельно отмечая текущие значения ARK/Ordering.

К маю 2025 года Intel официально снизила рекомендуемую коробочную цену 265KF до 284 долларов. Этот шаг существенно изменил оценку модели: на старте платформа LGA1851 требовала новой материнской платы и DDR5, а игровая производительность Arrow Lake не всегда оправдывала высокий первоначальный ценник. После снижения цены 265KF стал заметно привлекательнее как 20-ядерный рабоче-игровой процессор. В 2026 году положение снова изменилось из-за появления Core Ultra 200S Plus, прежде всего 270K Plus с 24 ядрами и той же платформой LGA1851, поэтому покупатель должен сравнивать не только старую и новую рекомендованные цены, но и фактическую стоимость более свежего SKU.

Arrow Lake-S и плиточная компоновка

Главная архитектурная перемена Arrow Lake-S — переход настольного процессора Intel к многоплиточному корпусу. Вычислительная логика, SoC-функции, ввод-вывод и графическая часть распределены между плитками, соединёнными внутри корпуса. Для вычислительной плитки Intel указывает TSMC N3B. В независимых разборах Arrow Lake также описываются отдельные SoC, GPU и I/O-плитки на других нормах TSMC. Такая компоновка позволяет независимо проектировать функциональные блоки, но повышает роль межплиточных задержек, частоты D2D и работы контроллера памяти. Именно поэтому у Arrow Lake настройки памяти, Ring/LLC, NGU и D2D способны влиять на отклик в чувствительных игровых сценариях сильнее, чем простая цифра максимального турбо одного ядра.

В 265KF вычислительная плитка содержит восемь P-ядер Lion Cove и двенадцать E-ядер Skymont. E-ядра организованы группами, а суммарный L2 в 36 МБ согласуется с архитектурой: крупный приватный L2 у P-ядер и общий L2 внутри кластеров E-ядер. Общий L3, который Intel называет Smart Cache, имеет объём 30 МБ. В сравнении с поколением Raptor Lake изменились и сами ядра, и баланс кэш-подсистемы. При этом Hyper-Threading отсутствует: восемь производительных ядер дают восемь потоков, двенадцать эффективных — ещё двенадцать, итого 20 потоков на 20 физических ядер.

Отказ от Hyper-Threading нельзя трактовать как простое «урезание потоков». Планировщик работает с физически разными классами ядер, а Intel Thread Director передаёт операционной системе телеметрию для распределения задач. В хорошо масштабируемом рендере, архивировании, компиляции и кодировании двенадцать Skymont добавляют значительный параллельный ресурс. В задачах с тяжёлым одиночным потоком приоритет получают Lion Cove. Для максимальной отдачи важна современная Windows 11 с актуальными обновлениями и свежим платформенным пакетом Intel: ранние обзоры Arrow Lake 2024 года проводились до исправления ряда проблем планировщика, прошивок и профилей производительности.

Ядра, потоки, частоты и логика Turbo Boost

Core Ultra 7 265KF содержит 20 ядер и 20 потоков: 8P + 12E. Базовая частота P-ядер составляет 3,9 ГГц, E-ядер — 3,3 ГГц. Максимальный Turbo для P-ядер достигает 5,4 ГГц, для E-ядер — 4,6 ГГц. Частота Intel Turbo Boost Max Technology 3.0 и итоговый Max Turbo Frequency равны 5,5 ГГц. Эти 5,5 ГГц не являются гарантированной частотой всех P-ядер под длительной полной нагрузкой: это пиковый режим для подходящего ядра при соблюдении ограничений по мощности, температуре, току и внутренней политике буста.

Intel не публикует для 265KF единую официальную «all-core turbo» частоту. Поэтому любая фиксированная цифра для всех ядер без привязки к стенду вводит в заблуждение. В актуальном сравнительном тесте апреля 2026 года на MSI MEG Z890 ACE с BIOS 7E22v1AA0 процессор 265KF во время игры достигал максимума 5,2 ГГц при среднем значении около 4,8 ГГц; в многопоточном Cinebench 2026 также фиксировался максимум 5,2 ГГц и среднее около 4,8 ГГц. В том же снимке HWiNFO Ring/LLC работал на 3,8 ГГц, D2D — 2,1 ГГц, NGU — 2,6 ГГц. Это измерения конкретного стенда, а не новые паспортные пределы.

Суффикс K означает разблокированные множители. Для полноценного разгона вычислительных ядер нужен чипсет Z890: Intel в матрице 800-й серии указывает для Z890 разгон IA, BCLK и памяти. B860 и W880 поддерживают разгон памяти, но не заявляют разблокировку IA/BCLK в той же форме; Q870 и H810 разгон не поддерживают. Arrow Lake добавил более мелкий шаг изменения частот около 16,6 МГц, независимые домены тактовой частоты и расширенные возможности настройки памяти. Однако разблокированный множитель не отменяет электрические и тепловые пределы кремния.

С 2025 года Intel добавила для K-серии профиль Intel 200S Boost. Для 265KF он повышает отдельные параметры платформы, в том числе разрешённые профилем частоты памяти вплоть до DDR5-8000 при совместимых модулях и плате. В отличие от ручного выхода за спецификации, сам профиль 200S Boost Intel содержит в поддерживаемый гарантийный сценарий. Частоты и стабильность по-прежнему зависят от экземпляра процессора, контроллера памяти, платы и комплекта DIMM; паспортная память самого 265KF остаётся DDR5-6400.

Кэш-память и поведение подсистемы памяти

Intel Core Ultra 7 265KF имеет 30 МБ Intel Smart Cache уровня L3 и 36 МБ суммарного L2. Суммарный объём L1 в ARK для этой модели не публикуется, поэтому в сводной таблице он отмечен как не заявленный официальной карточкой. Для практической производительности важнее не только ёмкость, но и новая иерархия кэшей Lion Cove/Skymont и задержки переходов между вычислительной плиткой, SoC и контроллером памяти.

В свежем стенде на MSI Z890 Gaming Plus WiFi6E с DDR5-8400 AIDA64 показал чтение памяти 113,94 ГБ/с, запись 93 868 МБ/с, копирование 100,40 ГБ/с и задержку 82,1 нс. Эти цифры получены не на паспортных DDR5-6400, а на разогнанном комплекте CUDIMM DDR5-8400 с таймингами 40-52-52-134 CR2, поэтому их нельзя переносить на обычную двухмодульную DDR5-6400 сборку. Они полезны как подтверждение того, что контроллер и Z890 способны работать на существенно более высокой скорости при удачном комплекте памяти.

Архитектурный компромисс Arrow Lake заметен именно в латентности. Высокая пропускная способность DDR5 не всегда полностью компенсирует дополнительные задержки многоплиточной организации, поэтому в отдельных играх память и частоты межплиточных доменов влияют на 1% low сильнее, чем в рендере. Для рабочей станции с длинными многопоточными задачами обычно важнее стабильность, ёмкость и пропускная способность. Для игрового ПК разумнее использовать два модуля, XMP-профиль из списка совместимости платы и после настройки проверять не только пропускную способность, но и задержки и стабильность.

DDR5: официальные скорости, каналы, объём, UDIMM, CUDIMM и ECC

Текущая карточка ARK указывает максимум 256 ГБ памяти, два канала и поддержку DDR5 до 6400 MT/s. В ранних материалах запуска встречался максимум 192 ГБ, связанный с доступными на тот момент модулями по 48 ГБ. Более поздняя документация Intel и актуальная ARK-карточка обновлены до 256 ГБ, поэтому именно 256 ГБ является действующим официальным максимумом для 265KF. Это хороший пример параметра, который изменился после старта платформы без изменения самого SKU.

Официальная матрица памяти для настольных Core Ultra 200S различает UDIMM и CUDIMM. При одном модуле на канал обычные UDIMM поддерживаются до DDR5-5600, а CUDIMM — до DDR5-6400. При двух модулях на канал частота снижается: для конфигураций 2DPC Intel указывает 4800 MT/s с одноранговыми модулями и 4400 MT/s с двухранговыми. Поэтому надпись «DDR5-6400» в ARK не означает 6400 MT/s при заполнении четырёх слотов любой памятью. Для максимальной штатной частоты предпочтительна двухмодульная конфигурация.

Для точного SKU 265KF поле ECC Memory Supported в ARK имеет значение No. Платформенные документы Arrow Lake описывают ECC-связанные механизмы контроллера памяти, но Intel не содержит официальную поддержку ECC для этого процессора. RDIMM также не входит в настольную матрицу памяти 200S: платформа рассчитана на UDIMM/CUDIMM. Поэтому 265KF не следует выбирать как замену Xeon или серверному EPYC там, где обязательны зарегистрированная память, подтверждённый ECC и развитые серверные RAS-возможности.

PCI Express, DMI и чипсетные линии

Процессор предоставляет 24 линии PCI Express: сочетание PCIe 5.0 и PCIe 4.0. Intel для 200S описывает 20 процессорных линий PCIe 5.0 и 4 линии PCIe 4.0. В ARK для 265KF перечислены конфигурации до 1x16+2x4, 2x8+2x4 и 1x8+4x4. Это позволяет плате выделить x16 Gen5 под видеокарту и отдельный x4 Gen5 под быстрый NVMe, сохранив ещё x4 Gen4, либо разделить графические линии в других схемах, когда конструкция платы это предусматривает.

Связь процессора с чипсетом осуществляется по DMI 4.0 с максимум восемью линиями. Сам чипсет 800-й серии добавляет до 24 линий PCIe 4.0, порты SATA и USB; конкретная разводка определяется моделью материнской платы. Поэтому количество разъёмов M.2 на рекламном листе платы нельзя автоматически считать прямыми линиями CPU. Часть накопителей, сетевых контроллеров, USB-контроллеров и дополнительных слотов висит за чипсетом и делит пропускную способность DMI.

Для высокопроизводительной сборки с RTX 5090 и одним Gen5 SSD 265KF не испытывает дефицита прямых процессорных линий. Ограничения становятся значимее в рабочих станциях с несколькими GPU, большим числом NVMe, платами захвата и высокоскоростными сетевыми картами. В таком сценарии настольная LGA1851-платформа по числу независимых линий уступает HEDT и серверным решениям. Это архитектурное ограничение класса платформы, а не недостаток конкретной материнской платы.

Встроенная графика отсутствует: что именно недоступно в 265KF

У Intel Core Ultra 7 265KF нет доступной процессорной графики. ARK прямо указывает Graphics Output n/a, 0 Xe-cores, Intel Quick Sync Video — No, Displays Supported — 0. Поэтому видеовыходы HDMI и DisplayPort на задней панели материнской платы не дадут изображения с этим CPU, если плата не имеет отдельного графического контроллера. Для первоначального запуска, входа в UEFI и диагностики необходима дискретная видеокарта.

Отсутствие Quick Sync особенно важно для монтажных и стриминговых систем. У 265K встроенная графика предоставляет аппаратный медиаблок, который отдельные редакторы, транскодеры и стриминговые приложения используют параллельно с дискретным GPU. У 265KF этот путь недоступен. Кодирование выполняется на CPU либо через медиаблок дискретной видеокарты. Для рендера CUDA, OptiX, HIP или DirectML это обычно не проблема, однако универсальность станции ниже.

NPU при этом не неактивен. Intel AI Boost у 265KF присутствует и имеет 13 TOPS Int8, поддерживает sparsity и Windows Studio Effects. В этом состоит важное отличие суффикса F в Arrow Lake от полного удаления всех интегрированных ускорителей: F относится к доступной графике, но NPU остаётся частью платформы.

NPU, AI-ускорение, инструкции и векторные нагрузки

ARK для Intel Core Ultra 7 265KF указывает Overall Peak TOPS Int8 25 и отдельный NPU Peak TOPS Int8 13. На CPU присутствует Intel Deep Learning Boost. Для CPU и NPU перечислены OpenVINO, WindowsML, DirectML, ONNX Runtime и WebNN. Это позволяет переносить часть inference-нагрузок на подходящий вычислительный блок без дискретного AI-ускорителя, но 13 TOPS NPU следует воспринимать как вспомогательный клиентский ускоритель, а не как замену мощной GPU в генеративном AI или обучении моделей.

В публичной ARK-карточке набор расширений указан как SSE4.1, SSE4.2 и AVX2. AVX-512 для 265KF не заявлен. Для научного и инженерного ПО это практический критерий: приложения, специально оптимизированные под AVX-512 на серверных Xeon или некоторых AMD EPYC/Ryzen, на Arrow Lake-S используют другие пути исполнения. Зато AVX2 остаётся широко поддерживаемым в компиляторах, кодеках, численных библиотеках и рендерерах.

Intel Gaussian & Neural Accelerator указан в версии 3.5. Наличие NPU и GNA не делает 265KF специализированным процессором для нейросетевых серверов. Его сильная сторона — универсальная настольная платформа: тяжёлые CPU-задачи идут на 20 физических ядрах, локальные лёгкие AI-функции получают NPU, а крупные модели и генеративная графика обычно используют дискретный GPU. В системе без iGPU это распределение ролей особенно очевидно.

Виртуализация, безопасность и RAS

Для виртуализации 265KF поддерживает Intel VT-x, VT-d и VT-x with Extended Page Tables. Это даёт аппаратную виртуализацию процессора и адресации ввода-вывода, необходимую современным гипервизорам и функциям изоляции Windows. Масштабируемость самого CPU — 1S Only, то есть многосокеточная конфигурация не поддерживается. Для домашней лаборатории, нескольких виртуальных машин, контейнерной разработки и тестовых стендов 20 физических ядер дают хороший запас, но отсутствие официального ECC ограничивает применение там, где целостность памяти является обязательным требованием.

В наборе безопасности ARK перечислены Intel Threat Detection Technology, Secure Key, Control-Flow Enforcement Technology, AES-NI, Trusted Execution Technology, Execute Disable Bit, OS Guard, Boot Guard и Mode-based Execute Control. Поддерживается Intel Standard Manageability, но Active Management Technology для 265KF не заявлена. Также отсутствуют SIPP, Total Memory Encryption Multi-Key, VT-rp, Remote Platform Erase и One-Click Recovery. Это ещё раз подчёркивает позиционирование SKU как производительного клиентского процессора, а не корпоративного Xeon-заменителя.

Термин RAS в настольной системе нужно использовать осторожно. У платформы есть базовые механизмы контроля ошибок и защиты, но полноценный серверный набор Reliability, Availability and Serviceability не является сильной стороной 265KF. Полноценный серверный RAS для 265KF не заявлен, а точная ARK-карточка отдельно фиксирует ECC Memory Supported: No. Для круглосуточной критичной базы данных, виртуализационного узла с требованием ECC или расчётного сервера лучше выбирать платформу, где эти свойства заявлены производителем как штатные.

Сокет LGA1851 и совместимые чипсеты

Core Ultra 7 265KF использует FCLGA1851, физический пакет размером 45 × 37,5 мм и рассчитан только на односокеточные системы. Материнские платы LGA1700 с Z790, B760 и более ранними чипсетами несовместимы. Для 265KF Intel перечисляет чипсеты Z890, B860, H810, Q870 и W880. Они различаются количеством интерфейсов, функциями управления и возможностями разгона.

ЧипсетСовместимость с 265KFРазгон CPUРазгон памятиПрактическое назначение
Z890ДаIA и BCLK заявленыДаОптимальный вариант для разблокированного KF, быстрых CUDIMM и тонкой настройки
B860ДаНет штатной разблокировки IA в матрице IntelДаСборки без ручного разгона ядер, но с XMP/быстрой памятью
W880ДаНет штатной разблокировки IA в матрице IntelДаРабочие станции и корпоративные конфигурации, при этом сам 265KF остаётся без ECC
Q870ДаНетНет по матрице разгонаКорпоративные системы
H810ДаНетНет по матрице разгонаБазовые платы; разблокированный SKU раскрывается не полностью

Для 265KF не обязательно покупать флагманскую Z890, если ручной разгон не планируется. B860 сохраняет возможность установки процессора и настройки памяти, а деньги часто выгоднее направить в видеокарту или охлаждение. Однако при дорогом комплекте CUDIMM, нескольких Gen5-накопителях и планах по настройке множителей Z890 предоставляет наиболее полный набор функций. Выбор конкретной платы нужно делать по VRM, разводке слотов, BIOS и списку совместимых модулей, а не только по названию чипсета.

BIOS, микрокод и состояние платформы после запуска

Arrow Lake-S вышел с программно-прошивочными проблемами, из-за которых часть ранних обзоров не отражает зрелое состояние платформы. В декабре 2024 года Intel выпустила отдельное Field Update и рекомендовала использовать обновлённые BIOS материнских плат вместе с Windows 11 сборки 26100.2314 или новее. Позднее производители плат выпускали новые прошивки с дополнительными исправлениями и настройками производительности. Поэтому сравнение результатов октября 2024 года с тестом 2026 года без указания BIOS и версии Windows методически неверно.

Единой версии BIOS для всех LGA1851-плат не существует. Например, в сравнительном тесте апреля 2026 года MSI MEG Z890 ACE работала с BIOS 7E22v1AA0 от 25.03.2026, Intel Chipset Driver 10.1.20398.8776, Intel Platform Performance Package 26.03.101.171 и Windows 11 25H2 build 26200.8117. В отдельном обзоре MSI Z890 Gaming Plus WiFi6E июня 2026 года плата была обновлена с E7E34.AMSI.2B10 до E7E34.AMSI.2B20 от 05.03.2026. Эти номера применимы только к конкретным моделям MSI.

Версия микрокода CPU в ARK не публикуется как постоянная характеристика 265KF: микрокод доставляется через UEFI/BIOS и операционную систему. При сборке нового ПК разумно обновить прошивку до актуального стабильного выпуска производителя платы до тонкой настройки XMP и разгона. После обновления следует заново проверить лимиты мощности, поведение профиля Intel Default Settings, память и стабильность, потому что производители иногда меняют предустановленные значения вместе с новым микрокодом.

Питание, Base Power, Maximum Turbo Power и требования к БП

Официальные значения для 265KF — 125 Вт Processor Base Power и 250 Вт Maximum Turbo Power. Это не означает постоянные 250 Вт в любой задаче. Реальное потребление зависит от характера нагрузки и настроек платы. В апрельском тесте 2026 года на MSI MEG Z890 ACE пакетная мощность 265KF достигала 156,5 Вт в игровом сценарии и 235,7 Вт в многопоточном Cinebench 2026. Оба результата относятся к конкретному тестовому стенду и полезны именно как реалистичная оценка, а не как замена официальных лимитов.

При подборе блока питания нужно учитывать не только CPU, но и дискретную видеокарту, которая для 265KF обязательна. В системе с видеокартой среднего класса качественного БП на 650–750 Вт обычно достаточно при штатных лимитах, тогда как конфигурация с флагманским GPU требует существенно большего запаса по мощности и разъёмам. Определяющим становится паспорт видеокарты и рекомендации её производителя. Покупать сверхмощный БП только из-за надписи 250 Вт в спецификации процессора не требуется, но дешёвый блок с плохой 12-вольтовой линией не соответствует классу такой платформы.

VRM материнской платы также имеет значение. Длительная нагрузка в диапазоне 200–240 Вт создаёт совсем иные требования, чем короткие игровые пики. В свежем тесте MSI Z890 Gaming Plus WiFi6E при 20-минутном Cinebench R23 процессор работал на 100% загрузке, а MOS платы достигал всего 41 °C, что подтверждает достаточный запас конкретной модели VRM. Это не переносится автоматически на любую H810 или бюджетную B860: для продолжительных рендеров нужно смотреть испытания именно выбранной платы.

Охлаждение, температура и корпус

Intel задаёт для 265KF Thermal Solution Specification PCG 2020A и Max Operating Temperature 105 °C. Коробочная K/KF-модель не рассчитана на комплектный простой кулер; для процессора этого класса нужно отдельное охлаждение. При длительной полной нагрузке фактическое тепловыделение приближается к двум сотням ватт и выше, поэтому большой двухбашенный воздушный кулер верхнего класса или жидкостная система 280/360 мм соответствует характеру нагрузки лучше компактных решений.

Конкретный результат сильно зависит от стенда. В июньском тесте MSI Z890 Gaming Plus WiFi6E 20-минутный Cinebench R23 дал максимум температуры CPU 67,6 °C, 100% загрузку и около 4930 МГц; троттлинг не наблюдался. Это показатель хорошо настроенного тестового стенда, а не обещание температуры для любой сборки. Другие корпус, температура воздуха, прижим LGA1851, термопаста, помпа или кривые вентиляторов меняют результат.

Для корпуса важны свободный приток к зоне VRM, прямой забор холодного воздуха для радиатора или башни и достаточный выдув. Систему с 265KF и мощной дискретной видеокартой нельзя оценивать только по температуре CPU: GPU нагревает воздух внутри корпуса и увеличивает температуру питания и памяти. Хорошая компоновка с несколькими крупными вентиляторами позволяет удерживать низкие обороты без потери производительности. Для постоянных рендеров шум и температура корпуса становятся не менее важны, чем рекордная частота в коротком тесте.

Мегатаблица характеристик Intel Core Ultra 7 265KF

ГруппаПараметрIntel Core Ultra 7 265KFКомментарий
ИдентичностьПолное имяIntel Core Ultra 7 Processor 265KFТочный SKU статьи
ИдентичностьProcessor Number265KFK — разблокированный; F — без доступной iGPU
ИдентичностьARK Product ID241062Точная карточка Intel
ИдентичностьОсновной tray Ordering CodeAT8076806410Серийная tray/OEM-позиция
ИдентичностьОсновной S-SpecSRQCUStepping B0
ИдентичностьДополнительная tray-позицияAT8076805140 / Q33LОтдельно указана Intel Ordering, stepping B0
ИдентичностьBox Ordering CodeBX80768265KFS-Spec SRQCU
ИдентичностьBox ChinaBXC80768265KFРегиональное коробочное исполнение
ИдентичностьOPNНе используется как отдельное поле IntelДля заказа применяется Ordering Code
СтатусМаркетинговый статусLaunchedСерийно выпущенная модель
СтатусКвартал запускаQ4 2024Серия представлена 10.10.2024, розница с 24.10.2024
СегментVertical SegmentDesktopНастольный процессор
СегментUse ConditionsPC/Client/TabletПоле ARK
СегментEmbedded OptionsNoНе embedded SKU
ПоколениеСемействоIntel Core Ultra Processors (Series 2)Настольная серия 200S
ПоколениеКодовое имяArrow LakeНастольный вариант Arrow Lake-S
АрхитектураP-ядраLion Cove8 ядер
АрхитектураE-ядраSkymont12 ядер
АрхитектураКомпоновкаПлиточнаяCompute/SoC/I/O/graphics domains в едином корпусе
ТехпроцессCPU LithographyTSMC N3BОфициальное поле для compute tile; не описание всех плиток
ЯдраВсего ядер208P + 12E
ЯдраPerformance-cores8Lion Cove
ЯдраEfficient-cores12Skymont
ЯдраLow Power E-cores0Для данного desktop SKU отсутствуют
ПотокиВсего потоков20По одному потоку на физическое ядро
ПотокиHyper-ThreadingNoОфициально отсутствует
ЧастотыMax Turbo Frequency5,5 ГГцПиковая частота
ЧастотыTurbo Boost Max 3.05,5 ГГцПоддерживается
ЧастотыP-core Max Turbo5,4 ГГцОфициальное значение
ЧастотыE-core Max Turbo4,6 ГГцОфициальное значение
ЧастотыP-core Base3,9 ГГцОфициальное значение
ЧастотыE-core Base3,3 ГГцОфициальное значение
ЧастотыОфициальная all-core turboНе заявленаЗависит от нагрузки и лимитов
РазгонМножительРазблокированПолноценный CPU OC — прежде всего Z890
РазгонIntel 200S BoostПоддерживается для K-SKUПрофиль платформы; память до DDR5-8000 при совместимых компонентах
КэшL1 totalНе заявлен в ARKНе подменяется расчётным значением
КэшL2 total36 МБОфициальное значение
КэшL3 / Intel Smart Cache30 МБОбщий кэш последнего уровня
МощностьProcessor Base Power125 ВтНе 250 Вт
МощностьMaximum Turbo Power250 ВтОфициальный верхний турболимит
ТемператураMax Operating Temperature105 °CПаспортный максимальный предел
ОхлаждениеThermal Solution SpecificationPCG 2020AПараметр Intel
ОхлаждениеКулер в коробкеНе активированДля разблокированных K/KF требуется отдельное охлаждение
ПамятьТипDDR5DDR4 не поддерживается платформой
ПамятьМаксимальная официальная скоростьдо DDR5-6400 MT/sЗависит от типа и конфигурации DIMM
ПамятьКаналы2Двухканальный контроллер
ПамятьМаксимальный объём256 ГБТекущее значение ARK
ПамятьUDIMMПоддерживаетсяШтатная desktop-память
ПамятьCUDIMMПоддерживаетсяDDR5-6400 1DPC по матрице Intel
ПамятьRDIMMНе поддерживается в desktop-матрице 200SСерверные registered DIMM не относятся к платформе
ПамятьECCNoТочное значение ARK для 265KF
PCIeВерсииPCIe 5.0 и PCIe 4.0Прямые линии CPU
PCIeМаксимум линий CPU2420 Gen5 + 4 Gen4 в платформенном описании
PCIeКонфигурациидо 1x16+2x4; 2x8+2x4; 1x8+4x4Фактическая разводка зависит от платы
DMIВерсия4.0Связь с PCH
DMIЛиниидо 8Официальный максимум
ГрафикаИнтегрированная графикаНет доступнойF-суффикс
ГрафикаXe-cores0ARK
ГрафикаGraphics Outputn/aВывод с материнской платы отсутствует
МедиаIntel Quick Sync VideoNoАппаратный медиапуть iGPU недоступен
ДисплеиПоддерживаемое число дисплеев через CPU0Нужна дискретная видеокарта
NPUНазваниеIntel AI BoostОтдельный нейропроцессор
NPUPeak TOPS Int813 TOPSОфициальное значение
AIOverall Peak TOPS Int825 TOPSПоле ARK для всего процессора
AICPU DL BoostYesУскорение подходящих inference-задач
ИнструкцииInstruction Set64-bit / Intel 64Поддерживается
ИнструкцииРасширенияSSE4.1, SSE4.2, AVX2Список ARK
ИнструкцииAVX-512Не заявленНе использовать как ожидаемую возможность
ТехнологииIntel GNA3.5Поддерживается
ТехнологииIntel Thread DirectorYesПомощь планировщику гибридных ядер
ТехнологииIntel Speed ShiftYesПоддерживается
ТехнологииEnhanced SpeedStepYesПоддерживается
ТехнологииVMDYesIntel Volume Management Device
ВиртуализацияVT-xYesАппаратная виртуализация CPU
ВиртуализацияVT-dYesВиртуализация ввода-вывода
ВиртуализацияEPTYesExtended Page Tables
БезопасностьAES-NIYesАппаратное AES
БезопасностьTXTYesTrusted Execution Technology
БезопасностьBoot GuardYesПоддерживается
БезопасностьControl-Flow EnforcementYesПоддерживается
БезопасностьMBECYesMode-based Execute Control
УправлениеIntel Standard ManageabilityYesПоддерживается
УправлениеIntel AMTNoНе заявлена
RASECC / серверный RASНе является серверной конфигурацией; ECC NoНе заменяет Xeon/EPYC
СокетSocketFCLGA1851LGA1851
СокетScalability1S OnlyТолько один процессор
Корпус CPUPackage Size45 × 37,5 ммОфициальный размер
ЧипсетыСовместимыеZ890, B860, H810, Q870, W880800-я серия для LGA1851
BIOSУниверсальная минимальная версияНет единого номераЗависит от модели платы; нужен BIOS с поддержкой 265KF
МикрокодФиксированная версия в ARKНе заявленаПоставляется через BIOS/ОС
ThunderboltIntel Thunderbolt 4 в ARK CPUNoПорты TB на плате реализуются платформой/контроллерами, а не как заявленная функция этого CPU
КомплектTray/OEMПроцессор без розничного кулераAT8076806410
КомплектBoxBX80768265KF, кулер не активированРазблокированный desktop SKU

Методика и ограничения сравнительных тестов

Результаты 265KF в интернете нужно делить на три группы. Первая — ранние предрелизные прогоны 2024 года, полезные для проверки частот и базовой производительности, но проведённые до официального старта и до исправлений платформы. Вторая — агрегаты пользовательских результатов вроде Geekbench Browser, где среднее охватывает множество плат, памяти и версий BIOS. Третья — контролируемые обзоры 2026 года на обновлённой Windows и свежих BIOS. Только третья группа хорошо описывает зрелую платформу, но даже внутри неё нельзя переносить результаты с DDR5-8400 на штатную DDR5-6400 или смешивать Cinebench R23 с Cinebench 2026.

Отдельная тонкость: часть крупных обзоров маркирует материал как сравнение 265K, но физически использует 265KF. В тесте The FPS Review от апреля 2026 года автор прямо указывает Intel Core Ultra 7 265KF в стенде и объясняет, что CPU-часть 265K и 265KF имеет одинаковые частоты и конфигурацию, а встроенная графика в этих испытаниях не используется. Поэтому приведённые ниже конкретные цифры относятся именно к установленному 265KF, хотя заголовок публикации содержит 265K.

Geekbench: предрелизный и современный контекст

БенчмаркНагрузкаРезультат 265KFСтендЭпохаКомментарий
Geekbench 6.3.0, Windows AVX2Single-Core3219Gigabyte Z890 AERO G, Windows 11 Enterprise, 32 ГБ RAM, до 5,5 ГГц15.08.2024Предрелизный результат; не считать итогом зрелой платформы
Geekbench 6.3.0, Windows AVX2Multi-Core19 433Тот же стенд15.08.2024Ранний результат до официального старта
Geekbench Browser aggregate, Geekbench 6Single-Core2759Агрегат пользовательских систем, конфигурации различаютсяактуальный срез 2026Среднее нельзя напрямую сравнивать с одиночным лучшим прогоном
Geekbench Browser aggregate, Geekbench 6Multi-Core22 986Агрегат пользовательских системактуальный срез 2026Отражает смешанный парк BIOS и памяти
Geekbench 6.5.0 for Windows AVX2Single-Core3149MSI Z890 Gaming Plus WiFi6E, Core Ultra 7 265KF, DDR5-8400, Windows 1122.06.2026Контролируемый свежий стенд
Geekbench 6.5.0 for Windows AVX2Multi-Core21 531Тот же стенд22.06.2026Свежая Z890-платформа

Разброс Geekbench хорошо показывает, почему один балл не должен превращаться в «паспортную производительность». Предрелизный single-core 3219 выше текущего агрегата, тогда как multi-core у раннего результата заметно ниже. Разные версии BIOS, Windows, лимиты питания, память и фоновые процессы меняют итог. Для выбора процессора важнее устойчивый диапазон и профиль нагрузки: 265KF остаётся сильным в одном потоке и очень быстрым в многопотоке для 20 физических ядер, но его преимущество над конкурентами зависит от конкретного приложения.

Рабочие тесты на свежем стенде 2026 года

ТестВерсия / режимРезультат Intel Core Ultra 7 265KFСтендДата
CinebenchR23, Multi Core, минимум 10 минут34 193 ptsMSI Z890 Gaming Plus WiFi6E, DDR5-8400, Windows 11; точная версия приложения R2322.06.2026
Blender Benchmarkверсия в публикации не указанаMonster 230,101648; Junkshop 175,239856; Classroom 129,113113 samples/minCore Ultra 7 265KF + Radeon RX 7600 XT; CPU-результат из Blender Benchmark22.06.2026
V-Rayверсия интерфейса в скриншоте не указана; CPU benchmark34 811 vsamplesCore Ultra 7 265KF, 20 physical / 20 logical cores, Windows 11 Pro22.06.2026
3DMark CPU ProfileMax Threads17 480MSI Z890 Gaming Plus WiFi6E, 265KF22.06.2026
3DMark CPU Profile16 Threads15 256Тот же стенд22.06.2026
3DMark CPU Profile8 Threads9529Тот же стенд22.06.2026
3DMark CPU Profile4 Threads5071Тот же стенд22.06.2026
3DMark CPU Profile2 Threads2614Тот же стенд22.06.2026
3DMark CPU Profile1 Thread1331Тот же стенд22.06.2026
3DMark Time SpyCPU score17 844265KF + Radeon RX 7600 XT22.06.2026
PCMark 10Overall9392265KF, MSI Z890 Gaming Plus WiFi6E22.06.2026
PCMark 10Essentials12 898Тот же стенд22.06.2026
PCMark 10Productivity10 829Тот же стенд22.06.2026
PCMark 10Digital Content Creation16 098Тот же стенд22.06.2026

PCMark дополнительно показывает 19 759 баллов App Start-up, 9654 Video Conferencing, 11 249 Web Browsing, 14 147 Spreadsheets, 8290 Writing, 21 809 Photo Editing, 25 278 Rendering and Visualization и 7568 Video Editing. Это системный тест, поэтому часть результата зависит от накопителя, памяти, видеокарты и программной среды. Тем не менее профиль характерен: 265KF хорошо чувствует себя в смешанной рабочей станции, особенно в задачах создания контента и вычислительно тяжёлом рендере.

Память и кэш: AIDA64 на DDR5-8400

ТестРезультатКонфигурацияДата
AIDA64 Cache & Memory — Memory Read113,94 ГБ/сDual Channel DDR5-8400, 40-52-52-134 CR2, MSI Z890 Gaming Plus WiFi6E22.06.2026
Memory Write93 868 МБ/сТот же стенд22.06.2026
Memory Copy100,40 ГБ/сТот же стенд22.06.2026
Memory Latency82,1 нсТот же стенд22.06.2026
L1 Cache Read / Write / Copy1219,9 / 576,48 / 899,72 ГБ/сТот же стенд22.06.2026
L2 Cache Read / Write / Copy688,29 / 530,62 / 800,84 ГБ/сТот же стенд22.06.2026
L3 Cache Read / Write / Copy713,55 / 641,87 / 833,55 ГБ/сТот же стенд22.06.2026
L1 / L2 / L3 latency1,7 / 4,0 / 20,8 нсТот же стенд22.06.2026

Этот AIDA64-прогон не является штатной конфигурацией Intel: память работает на 8400 MT/s, значительно выше DDR5-6400. Он показывает потенциал платформы Z890 и CUDIMM, но одновременно иллюстрирует особенность Arrow Lake: даже при очень высокой пропускной способности измеренная задержка памяти остаётся заметной. Поэтому для игр бессмысленно оценивать комплект только по частоте DDR5; важны тайминги, режим контроллера, стабильность и работа доменов SoC.

Игры: 1080p, GeForce RTX 5090, свежая платформа 2026 года

Самый полезный современный набор игровых измерений получен в апреле 2026 года на MSI MEG Z890 ACE, BIOS 7E22v1AA0, DDR5-7600 32 ГБ с XMP, GeForce RTX 5090 Founders Edition и драйвером 595.97, Windows 11 25H2 build 26200.8117. Все игры тестировались при 1080p, без трассировки лучей там, где её можно деактивировать, с одинаковыми патчами. Средний FPS и 1% low фиксировались FrameView; почти все сцены — длинные ручные проходы. Это намеренно CPU-зависимая методика, не попытка показать типичную нагрузку в 4K.

ИграНастройкиGPUСредний FPS 265KF1% low 265KFДата теста
Alan Wake 21080p, High, RT offGeForce RTX 5090 FE161,696,220.04.2026
Battlefield 61080p, OverkillGeForce RTX 5090 FE208,3130,220.04.2026
Call of Duty: Black Ops 71080p, Extreme, встроенный multiplayer benchmarkGeForce RTX 5090 FE216,6111,420.04.2026
Cyberpunk 20771080p, Ultra, RT off, Intel APO/оптимизации активированыGeForce RTX 5090 FE158,290,520.04.2026

Эти цифры подтверждают две вещи. Во-первых, 265KF способен обеспечить очень высокий FPS с флагманской видеокартой и не превращает систему автоматически в «медленный игровой ПК». Во-вторых, более новый 270K Plus на том же стенде оказался быстрее: 176,5 против 161,6 FPS в Alan Wake 2, 211,2 против 208,3 в Battlefield 6, 218,4 против 216,6 в Black Ops 7 и 167,9 против 158,2 в Cyberpunk 2077. Прирост нового SKU в основном лежит в диапазоне нескольких процентов, но отдельные игры чувствительны к увеличенному кэшу, четырём дополнительным E-ядрам и повышенным частотам внутренних доменов.

Для реального 1440p и 4K с высокими настройками влияние видеокарты возрастает, поэтому разница между быстрыми современными CPU обычно сокращается. Это особенно важно при оценке 265KF против дорогих игровых процессоров с большим L3: тест 1080p на RTX 5090 специально усиливает различия CPU. В типичной сборке с видеокартой среднего или верхнего среднего класса упор чаще перемещается в GPU, и экономия на процессоре способна дать больший прирост общего FPS, если деньги перенести в более мощную видеокарту.

Многопоточная производительность, рендер и кодирование

Двадцать физических ядер без SMT дают 265KF необычный профиль: количество потоков совпадает с числом ядер. В Cinebench R23 свежий стенд показал 34 193 балла multi-core. Blender Benchmark дал 230,10 samples/min в Monster, 175,24 в Junkshop и 129,11 в Classroom. V-Ray CPU — 34 811 vsamples. Для настольного Core Ultra 7 это высокий уровень, достаточный для регулярного 3D-рендера, пакетной обработки фото, кодирования и сборки крупных проектов.

При долгих задачах сильнее проявляется масштабирование E-ядер. Они не заменяют P-ядра один к одному, но двенадцать Skymont заметно увеличивают общий throughput. Новый 270K Plus с четырьмя дополнительными E-ядрами в контролируемом обзоре 2026 года был на 24% быстрее 265KF в Cinebench 2026 multi-core и на 23% быстрее в V-Ray 6; HandBrake выполнил CPU-транскодирование на 13% быстрее. Это показывает предел позиции 265KF в 2026 году: он остаётся быстрым, но 24-ядерный refresh той же платформы способен заметно ускорить полностью параллельные рабочие задачи.

Отсутствие Quick Sync у KF меняет видеопроизводство. В чистом CPU-кодировании 20 ядер работают эффективно, а дискретные GeForce/Radeon/Arc предоставляют собственные медиакодеры. Но рабочий процесс, настроенный на одновременное использование iGPU Intel и дискретного GPU, лучше обслуживает 265K. Для монтажа, где iGPU используется как отдельный декодер или кодер, экономия на KF имеет функциональную цену, даже когда общая CPU-производительность совпадает.

Компиляция, разработка и виртуальные машины

Компиляция крупных проектов сочетает короткие последовательные этапы с хорошо параллелящимися задачами. В раннем Geekbench 6.3.0 подзадача Clang показала 3199 баллов single-core и 40 484 multi-core, что иллюстрирует сильное масштабирование компиляционной нагрузки на 20 ядер. Эти конкретные цифры относятся к предрелизному августовскому прогону 2024 года, поэтому их стоит использовать только как профиль поведения, а не как свежий абсолютный ориентир.

Для разработчика 265KF удобен большим числом физических ядер и высокой однопоточной скоростью. IDE, браузер, локальная база, Docker-контейнеры и параллельная сборка распределяются по разным ядрам без зависимости от SMT. 256 ГБ официально поддерживаемой памяти создают большой запас для нескольких VM. Ограничения платформы тоже очевидны: только два канала DDR5, отсутствие официального ECC и ограниченное число прямых PCIe-линий. Домашняя лаборатория и рабочая станция разработчика находятся в целевой зоне; сервер виртуализации с жёсткими требованиями к RAS — нет.

VT-x, EPT и VT-d позволяют использовать современные гипервизоры и passthrough устройств при поддержке платы и прошивки. Для IOMMU-конфигураций важна топология конкретной платы: часть слотов и устройств соединена через чипсет, группы изоляции определяются UEFI и разводкой. Сам CPU предоставляет аппаратные механизмы, но удобство passthrough — свойство всей платформы.

Научные расчёты и инженерные приложения

В численных задачах 265KF сочетает AVX2, высокую однопоточную скорость и 20 физических ядер. Это подходит для многих пакетов моделирования, обработки сигналов, расчётов в Python/NumPy с оптимизированными библиотеками и собственных C/C++ приложений. Отсутствие заявленного AVX-512 важно для кода, который масштабируется именно на 512-битные векторы. В таком ПО серверные Xeon, AMD EPYC или Ryzen с иным набором SIMD способны показывать другую относительную производительность.

Ещё одно ограничение — двухканальная память. Задачи с высокой арифметической интенсивностью хорошо загружают вычислительные ядра, тогда как алгоритмы, упирающиеся в пропускную способность оперативной памяти, быстрее достигают предела двух каналов. Разогнанная DDR5-8400 в AIDA64 показала более 113 ГБ/с на чтение, но научный код не получает такую цифру автоматически: шаблон доступа, векторизация, размер рабочего набора и NUMA-подобные эффекты плиточной архитектуры влияют на итог.

Для GPU-ускоряемых научных и AI-задач отсутствие iGPU не мешает, потому что основная производительность приходит от дискретной видеокарты. В такой сборке 265KF выполняет подготовку данных, управляющую логику и часть CPU-расчётов. NPU полезен для совместимых клиентских inference-задач, но 13 TOPS не конкурируют с современными дискретными GPU по крупным моделям.

AI-нагрузки на CPU, NPU и дискретной видеокарте

У 265KF три разных пути для AI-вычислений: обычные CPU-ядра с DL Boost и AVX2, NPU Intel AI Boost и дискретный GPU. Общий показатель 25 TOPS Int8 нельзя напрямую сравнивать с TFLOPS видеокарты или с производительностью конкретной LLM. TOPS — теоретическая характеристика определённой точности и типа операций, а фактическая скорость зависит от модели, размера батча, памяти и программного backend.

NPU на 13 TOPS особенно уместен для постоянных маломощных функций: фильтров камеры, шумоподавления, некоторых локальных моделей и Windows Studio Effects. Он разгружает CPU и GPU в задачах, для которых существует поддерживаемый путь исполнения. Тяжёлое генеративное изображение, большие языковые модели и обучение опираются на дискретную видеокарту с большим объёмом VRAM. В этом сценарии 265KF не теряет производительность относительно 265K по CPU, а отсутствие iGPU почти не влияет.

Для разработчика OpenVINO даёт единый стек, в котором нагрузка направляется на поддерживаемое устройство. При выборе 265KF полезно заранее понимать конечный backend приложения. Проект, который опирается на Quick Sync или Intel Graphics, требует 265K; проект, работающий на NPU или дискретном GPU, не нуждается в iGPU.

Энергопотребление и эффективность в реальных задачах

Arrow Lake проектировался с заметным акцентом на эффективность относительно прежних высокопотребляющих настольных поколений Intel. Для конкретного 265KF это видно по разнице между паспортным потолком и реальными нагрузками: в игре на RTX 5090 тестовый экземпляр достигал 156,5 Вт package power, а в Cinebench 2026 — 235,7 Вт. То есть типичная игровая нагрузка оставляет большой запас до MTP 250 Вт, тогда как полностью параллельный рендер приближается к верхней границе.

Эффективность нельзя оценивать только ваттами. Быстрый процессор, закончивший рендер раньше, иногда потребляет больше мгновенно, но меньше энергии на выполненную работу. Сравнение 270K Plus и 265KF показывает этот баланс: refresh потреблял 169,5 Вт против 156,5 Вт в игре и 268,9 Вт против 235,7 Вт в многопотоке, но одновременно был быстрее. Для 265KF разумный режим зависит от задачи: игровой ПК получает мало пользы от агрессивного повышения лимитов, рабочая станция выигрывает от сохранения стабильной длительной частоты при контролируемой температуре.

На практике самый простой путь к хорошей эффективности — оставить корректные Intel Default Settings, применить свежий BIOS, настроить XMP и кривые вентиляторов, а затем измерить производительность и package power в собственных программах. Ручной рост напряжения ради последних процентов частоты быстро ухудшает производительность на ватт. Удачный undervolt способен снизить температуру и шум при сохранении частоты, но величина безопасного смещения индивидуальна и требует длительной проверки стабильности.

Разгон и андервольтинг

Разблокированный множитель — одна из причин существования 265KF. На Z890 доступны настройки P/E ratios, BCLK, памяти и внутренних доменов. Arrow Lake также предоставляет более мелкие шаги частоты и отдельные параметры D2D/NGU/Ring. Однако запас по традиционному разгону P-ядер ограничен уже высоким штатным бустом до 5,5 ГГц и ростом напряжения. На практике настройка памяти и внутренних доменов часто даёт более интересный отклик в играх, чем попытка постоянно держать максимально высокий all-core.

Intel прямо предупреждает, что изменение частоты и напряжения вне спецификаций способно повлиять на гарантию, стабильность, безопасность, производительность и срок службы. Отдельно стоит официальный профиль 200S Boost в рамках заявленных Intel условий. Поэтому для повседневной системы разумно разделять официальный 200S Boost, XMP и ручной экспериментальный разгон, а не считать их одним режимом.

Андервольтинг ценен прежде всего для снижения тепловой плотности и шума. Универсального безопасного значения для 265KF не существует, поэтому таблица не содержит выдуманного «лучшего offset». Проверка должна содержать длинный рендер, компиляцию, игровой цикл, тест памяти и переходы между простоем и бустом. Ошибка, проявляющаяся только раз в несколько часов, для рабочей станции важнее пары градусов выигрыша.

Сравнение с Intel Core Ultra 7 265K

Core Ultra 7 265K — ближайший родственник 265KF. По CPU-части у них одинаковые 20 ядер 8P+12E, 20 потоков, 30 МБ L3, 36 МБ L2, базовые частоты P/E 3,9/3,3 ГГц и максимум до 5,5 ГГц. Отличие, существенное для покупателя, — встроенная графика. У 265K она активна и предоставляет графический вывод и Quick Sync; у 265KF ARK фиксирует 0 Xe-ядер и Quick Sync No.

При использовании одной и той же дискретной видеокарты CPU-производительность этих двух моделей практически совпадает, что прямо подтвердил свежий стенд The FPS Review, физически использовавший 265KF вместо 265K. Поэтому выбор между ними сводится к цене и ценности iGPU. Для игрового ПК с постоянной видеокартой более дешёвый 265KF логичен. Для монтажной станции, ПК без запасной видеокарты, диагностики и систем, где Quick Sync участвует в рабочем процессе, 265K функционально удобнее.

Сравнение с Core Ultra 5 245KF, Core Ultra 9 285K и Core Ultra 7 270K Plus

МодельЯдра / потокиL3Макс. частотаBase / Max Turbo PoweriGPUГлавное отличие
Core Ultra 5 245KF14 / 14, 6P+8E24 МБдо 5,2 ГГц125 / 159 ВтНетДешевле и проще охлаждать, заметно меньше многопоточного ресурса
Core Ultra 7 265KF20 / 20, 8P+12E30 МБдо 5,5 ГГц125 / 250 ВтНетБаланс 8 P-ядер и 12 E-ядер, разблокированный множитель
Core Ultra 9 285K24 / 24, 8P+16E36 МБдо 5,7 ГГц125 / 250 ВтЕстьБольше E-ядер, кэша и выше пик частоты
Core Ultra 7 270K Plus24 / 24, 8P+16E36 МБдо 5,5 ГГц125 / 250 ВтЕстьRefresh 2026 года, DDR5 до 7200, больше E-ядер и кэша

245KF рационален в сборке, где 14 ядер уже перекрывают реальные задачи и важнее вложиться в GPU. 285K сохраняет преимущество в тяжёлом многопотоке и получает iGPU, но его цена и энергопотребление делают его выбором для более дорогой станции. 270K Plus особенно важен в 2026 году: он добавляет четыре E-ядра, 36 МБ L3, более быстрые внутренние домены и официальную память до DDR5-7200, сохраняя LGA1851. В свежем тесте это дало 23–24% преимущества над 265KF в некоторых рендерах и обычно несколько процентов в играх.

Именно 270K Plus делает покупку нового 265KF зависимой от скидки. Когда разница в цене небольшая, refresh обеспечивает больше ресурса и iGPU. Когда 265KF заметно дешевле, его 8 P-ядер, 12 E-ядер и 30 МБ L3 остаются сильной основой для мощного ПК. Владельцу уже купленного 265KF переход на 270K Plus оправдан прежде всего при регулярных полностью многопоточных задачах; в обычной игровой системе прирост часто не соответствует стоимости замены CPU.

Сравнение с актуальными AMD Ryzen

Главные конкуренты 265KF зависят от назначения. Для игрового ПК семейство Ryzen X3D делает ставку на большой объём кэша и часто показывает более высокий CPU-limited FPS, особенно в чувствительных к задержкам играх. Для смешанной работы Ryzen 9 с 12 или 16 полноразмерными ядрами силён в рендере, компиляции и кодировании. У Intel 265KF другой баланс: восемь очень быстрых P-ядер плюс двенадцать компактных E-ядер, NPU, 24 процессорные линии PCIe и экосистема LGA1851.

Сравнивать только число ядер некорректно. Двадцать ядер 265KF не равны двадцати одинаковым «большим» ядрам, а 12- или 16-ядерный Ryzen использует SMT и другую структуру кэша. В одном рендерере решает throughput всех потоков, в игре — задержка памяти и кэш, в компиляции — сочетание single-thread и параллелизма. Поэтому лучшая модель определяется набором реальных программ.

Для чисто игрового компьютера с дорогой видеокартой актуальным прямым ориентиром 2026 года служит Ryzen 7 9850X3D, а для сочетания игр и тяжёлого создания контента — Ryzen 9 9950X3D. Для универсальной станции 265KF интересен сочетанием высокой многопоточной производительности, сильного одного потока, NPU и частых скидок. При этом версия KF не имеет Quick Sync, поэтому один из традиционных плюсов Intel в видеопроизводстве доступен только на 265K и других SKU с активной графикой.

Историческая оценка запуска Arrow Lake и зрелость в 2026 году

Первое впечатление от Core Ultra 200S оказалось смешанным. Архитектура принесла новую плиточную компоновку, NPU, заметное снижение потребления в ряде сценариев и сильную многопоточную производительность, но игровые результаты относительно ожиданий были неровными. Дополнительную проблему создали программные и прошивочные ошибки ранней платформы. Intel публично признала ряд факторов, влияющих на производительность, и выпускала обновления BIOS и Windows-рекомендации.

Поэтому современные результаты нельзя оценивать только по обзорам октября 2024 года. Стенд апреля 2026 года с Windows 11 25H2, новым Platform Performance Package и свежим BIOS показывает зрелую версию платформы. 265KF там уверенно обеспечивает более 150–200 FPS в нескольких современных играх при искусственно CPU-зависимом 1080p на RTX 5090, а рабочие тесты остаются сильными.

В то же время рынок не стоит на месте. Появление 270K Plus в 2026 году исправило часть слабых мест первого Arrow Lake за счёт большего кэша, дополнительных E-ядер и повышенных внутренних частот. Это не превращает 265KF в плохой процессор, но меняет его роль: теперь он особенно интересен как уценённая мощная модель, а не как безусловно лучший Core Ultra 7 на LGA1851.

Сильные стороны Intel Core Ultra 7 265KF

  • 20 физических ядер в конфигурации 8P + 12E и 20 потоков без зависимости от SMT.
  • Высокая однопоточная производительность и максимум Turbo Boost до 5,5 ГГц.
  • Сильный многопоток: 34 193 балла Cinebench R23 на свежем тестовом стенде и высокий результат в Blender/V-Ray.
  • Разблокированные множители и широкие возможности настройки на Z890.
  • 24 прямые линии PCIe с поддержкой PCIe 5.0 и PCIe 4.0.
  • Поддержка до 256 ГБ DDR5 и высокоскоростных CUDIMM.
  • Отдельный NPU Intel AI Boost на 13 TOPS и общий показатель 25 TOPS Int8.
  • Поддержка VT-x, VT-d, EPT, AES-NI и современного набора клиентских функций безопасности.
  • Совместимость не только с Z890, но и с B860, H810, Q870 и W880.
  • После обновлений BIOS и Windows платформа заметно зрелее, чем на старте 2024 года.
  • При существенной скидке относительно 265K и 270K Plus модель даёт много CPU-производительности за свои деньги.

Слабые стороны Intel Core Ultra 7 265KF

  • Полностью отсутствует доступная встроенная графика: 0 Xe-ядер, нет Quick Sync и нет вывода изображения через CPU.
  • Для диагностики и первого запуска обязательно нужна дискретная видеокарта.
  • Официальной поддержки ECC нет, RDIMM не относится к настольной матрице памяти.
  • Только два канала памяти и 24 прямые линии PCIe ограничивают тяжёлые workstation-конфигурации.
  • Maximum Turbo Power достигает 250 Вт, поэтому для длительного рендера требуется серьёзное охлаждение и качественная плата.
  • Переход с LGA1700 требует новой материнской платы; DDR4 не поддерживается.
  • В CPU-зависимых играх специализированные Ryzen X3D нередко предлагают более сильный игровой профиль.
  • Core Ultra 7 270K Plus 2026 года быстрее в тяжёлом многопотоке и имеет больше L3, поэтому цена 265KF должна быть заметно ниже.
  • Официальная цена в разных документах Intel отображается неодинаково, что усложняет историческое сравнение MSRP/RCP.
  • Разгон памяти выше штатной спецификации требует тщательной проверки стабильности и не превращает высокую частоту DDR5 в гарантированный прирост FPS.

Кому подходит Intel Core Ultra 7 265KF

Лучший сценарий для 265KF — мощный универсальный ПК с постоянной дискретной видеокартой. Игры, стриминг через кодер GPU, компиляция, 3D, пакетная обработка и несколько тяжёлых приложений хорошо используют сочетание восьми P-ядер и двенадцати E-ядер. Пользователь получает высокую скорость одного потока, серьёзный многопоток и современную I/O-платформу, не оплачивая встроенную графику, которая в такой системе остаётся без работы.

Модель также подходит энтузиасту, который хочет работать с Z890, CUDIMM, ручной настройкой памяти и внутренних доменов. В этом случае разблокированный KF раскрывает своё назначение. Для простого офисного ПК такой процессор избыточен; для компактной тихой системы без дискретной видеокарты он вообще непригоден из-за отсутствия iGPU.

Для видеомонтажа решение зависит от пайплайна. Когда приложение активно использует Quick Sync, 265K предпочтительнее. Когда кодирование и эффекты выполняет дискретная GeForce/Radeon/Arc, 265KF сохраняет весь CPU-ресурс и становится выгодным при скидке. Для сервера с обязательным ECC, многосокеточностью или большим числом PCIe-устройств правильнее серверная платформа.

Итоговый вердикт

Intel Core Ultra 7 265KF имеет смысл покупать как мощный разблокированный CPU для системы с обязательной дискретной видеокартой. Он предлагает 20 физических ядер, высокую однопоточную скорость, серьёзный многопоток, PCIe 5.0, DDR5, NPU и современную LGA1851-платформу. После обновлений BIOS и Windows его реальное поведение заметно лучше описывают тесты 2026 года, а не самые ранние результаты запуска.

Главные ограничения сформулированы однозначно: встроенной графики и Quick Sync нет, ECC официально нет, серверной масштабируемости нет, а под полной нагрузкой требуется охлаждение, рассчитанное на более чем 200 Вт. Разблокированный множитель раскрывается прежде всего на Z890. При этом текущая совместимость с B860, H810, Q870 и W880 делает платформу гибче по бюджету, чем в момент старта.

В 2026 году 265KF особенно хорош тогда, когда продаётся заметно дешевле 265K и 270K Plus. При небольшой разнице в цене 265K даёт полезную страховочную графику и Quick Sync, а 270K Plus — 24 ядра, 36 МБ L3 и более высокую производительность в тяжёлом многопотоке. При существенной скидке 265KF остаётся одним из самых производительных способов собрать игровой и рабочий ПК на LGA1851 без оплаты за встроенную графику. Итоговая оценка модели — сильный универсальный процессор с чёткой специализацией: дискретный GPU обязателен, а покупка оправдана ценой и задачами, которые действительно используют его 20 физических ядер.
