IC Measure позволяет измерять на изображении длины, углы, диаметры, площади и периметры, калибровать масштаб по объекту известного размера, наносить текстовые и графические аннотации, корректировать оптические искажения, управлять камерой The Imaging Source и сохранять одиночные кадры или серии изображений. Для ручных измерений предусмотрены линии, окружности, многоугольники, углы и специализированные геометрические инструменты, а результаты можно выводить поверх изображения и экспортировать в CSV.

Главный рабочий сценарий строится вокруг живого изображения или открытого кадра: сначала задают масштаб по микрометрической шкале, миллиметровой сетке, линейке либо другому объекту с известным размером, затем ставят точки измерительных примитивов на нужные границы. Масштабирование и панорамирование помогают точно попадать в контуры, а измерительные подписи остаются связанными с созданными объектами, поэтому результат можно проверять прямо в поле изображения и затем выгружать для дальнейшей обработки.

Помимо измерений, IC Measure объединяет управление совместимыми промышленными камерами, гистограмму, поворот и отражение изображения, коррекцию перспективы и дисторсии, подавление шума, повышение резкости, коррекцию виньетирования, ложные цвета, пользовательские оверлеи на Lua и захват кадров. Это делает программу удобной в задачах микроскопии, контроля печатных плат, документирования образцов и повторяемой визуальной проверки, где важно видеть изображение, измерение и параметры камеры в одном рабочем окне.

Для каких измерений подходит IC Measure

Основное назначение программы — ручная геометрическая оценка объектов, которые уже видны в кадре. На практике это означает, что оператор не поручает системе автоматически распознавать деталь, а сам указывает опорные точки на нужных границах. Такой подход полезен, когда образцы различаются, контуры имеют неоднозначную форму или требуется визуально контролировать каждое измерение. В распоряжении пользователя есть инструменты для линейных размеров, углов, окружностей, прямоугольных и многоугольных областей. Для площадных фигур программа вычисляет не только площадь, но и периметр; для окружностей отображаются параметры, связанные с диаметром и радиусом. Результат появляется рядом с графическим объектом и остаётся видимым в контексте исходного изображения.

В микроскопии IC Measure особенно удобна там, где масштаб меняется вместе с объективом или увеличением. Вместо предположения о размере пикселя выполняется калибровка: на изображении отмечается эталонный отрезок, после чего вводится его реальная длина и выбирается единица. В официальном описании предусмотрены дюймы, миллиметры, микрометры и нанометры, а сама логика допускает работу с объектным микрометром, миллиметровой бумагой или практически любым предметом с известным размером. Важный практический вывод: точность результата определяется не только программой, но и тем, насколько корректно снят эталон, стабилен масштаб и аккуратно поставлены точки на границе.

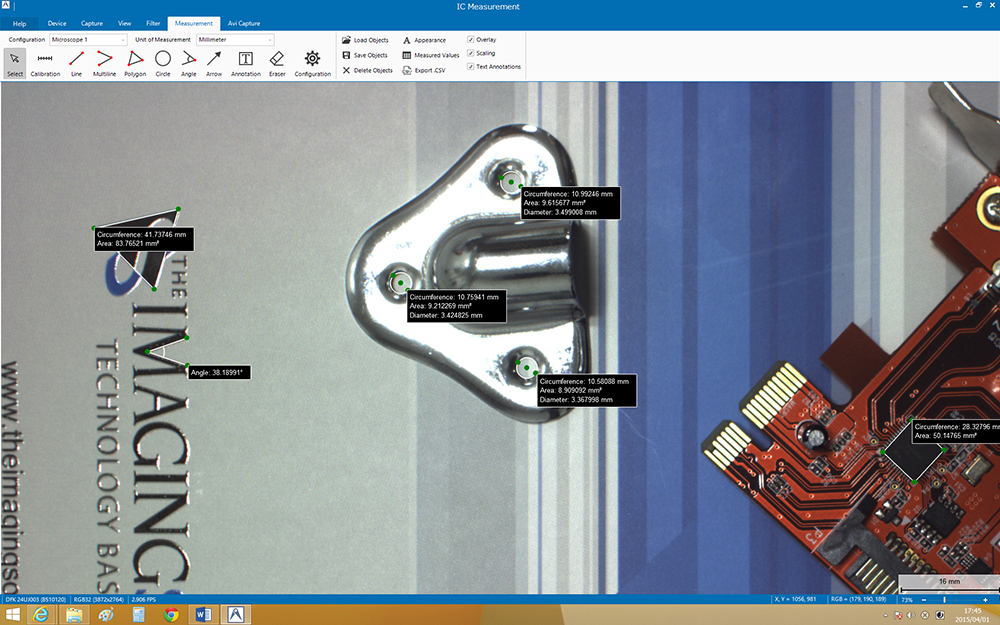

Линии и расстояния

Линейный инструмент решает самые частые задачи: ширина дорожки, расстояние между контактами, диаметр по двум противоположным точкам, длина фрагмента, высота объекта в поле зрения. После выбора инструмента пользователь ставит начальную и конечную точки, а подпись показывает длину в единицах действующей калибровки. При работе с мелкими деталями полезно сначала увеличить участок, а затем ставить точки: масштабирование живого вида не меняет физическую калибровку, если оптическая геометрия камеры и объектива остаётся прежней. Так легче отделить реальное изменение масштаба от простого экранного зума.

Для повторяемых линейных измерений важно заранее определить правило постановки точки: например, всегда выбирать середину контрастного перехода или внешний край металлической площадки. IC Measure показывает изображение и измерение вместе, но не подменяет методику измерений. Если один оператор ставит точку по внутренней границе, а другой по внешней, разница попадёт в итог даже при безупречной калибровке. Поэтому для производственного контроля полезно сохранить пример кадра с правильно оформленными измерениями и использовать его как визуальный эталон постановки примитивов.

Окружности и дуги

Круговые инструменты применяются к отверстиям, кольцам, шайбам, круглым контактам и частицам с близкой к окружности границей. В наборе измерений встречаются обычная окружность, окружность по трём точкам и концентрические окружности. Трёхточечный вариант полезен, когда центр объекта трудно указать напрямую: оператор отмечает три хорошо различимых участка контура, и окружность строится по ним. Концентрический инструмент помогает сравнивать внутренний и внешний диаметры кольцевого объекта, визуально контролировать смещение и оценивать толщину кольца через отдельные измерения.

У круговых объектов ошибка чаще появляется из-за размытой кромки или перспективного наклона. Если круг в реальности отображается как эллипс, измерение обычной окружностью не исправляет геометрию. Сначала следует устранить причину: выровнять образец относительно оптической оси либо применить подходящую коррекцию перспективы, если задача действительно допускает такую обработку. Для метрологически чувствительных работ предпочтительнее получить геометрически корректный кадр на этапе съёмки, а программную коррекцию использовать осознанно и с контрольным эталоном.

Углы, полигоны и площади

Инструмент угла строится по точкам, которые задают два направления. Это подходит для проверки наклона граней, взаимного положения дорожек, фасок и линий разметки. Многоугольник применяется там, где площадь нельзя корректно описать прямоугольником или окружностью: например, для нерегулярного пятна, зоны дефекта или сложного контура. После обведения программа может показать площадь и периметр. Для стабильного результата количество вершин должно быть достаточным для формы, но не чрезмерным: лишние точки увеличивают время работы и дают больше возможностей случайно сместить контур.

Прямоугольный инструмент удобен для областей, у которых стороны должны интерпретироваться как ширина и высота. Дополнительно доступны расстояние от линии до точки и дуга по трём точкам. Эти инструменты полезны в частных геометрических проверках, но принцип остаётся единым: значение вычисляется из координат поставленных оператором точек и масштаба, заданного калибровкой. Поэтому лучше выбирать самый простой примитив, который соответствует геометрическому смыслу задачи, а не пытаться заменять им более сложную форму.

Инструмент	Что измеряет	Когда особенно полезен
Линия	Линейное расстояние	Ширина, высота, зазор, шаг между точками
Угол	Угол между направлениями	Фаски, наклон граней, взаимная ориентация
Окружность	Круговой размер	Отверстия, кольца, круглые элементы
Окружность по трём точкам	Окружность по трём точкам контура	Когда центр неизвестен или неудобен для выбора
Многоугольник	Площадь и периметр сложной области	Пятна, зоны дефекта, нерегулярные контуры
Прямоугольник	Ширина, высота и площадь прямоугольной области	Регулярные прямоугольные детали
Линия–точка	Расстояние от опорной линии до точки	Смещение элемента относительно базовой границы

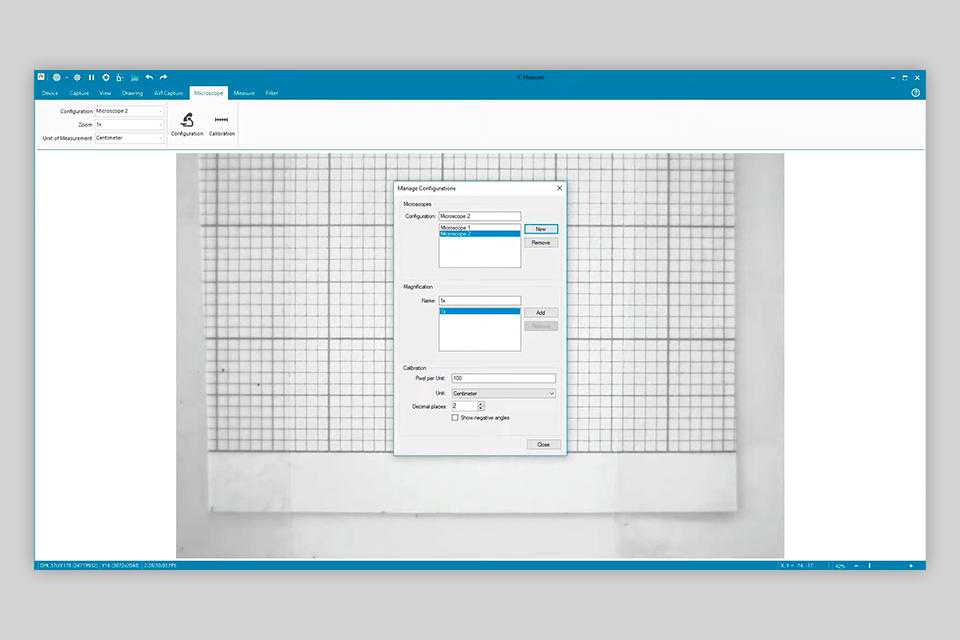

Калибровка масштаба

Без калибровки программа знает только координаты изображения; физический размер появляется после связи пикселей с реальной длиной. Правильная процедура начинается с эталона, находящегося в той же геометрии съёмки, что и измеряемый объект. Для микроскопа это обычно объектный микрометр или калибровочная шкала, для макросъёмки — линейка, миллиметровая бумага или деталь с надёжно известным размером. На эталоне указывается отрезок, вводится его длина и выбирается единица. После этого измерительные подписи переводятся в заданные единицы.

Почему калибровать нужно при изменении оптики

Калибровка справедлива только для конкретного масштаба изображения. Если изменились объектив, оптическое увеличение, рабочее расстояние или иной параметр, влияющий на размер проекции на сенсоре, прежнее соотношение пикселей и физических единиц может стать неверным. Цифровой зум интерфейса — другое дело: он увеличивает отображение уже полученного кадра и сам по себе не меняет геометрию объекта в пикселях. Поэтому при диагностике подозрительных значений сначала выясняют, менялась ли оптика, а не только экранное увеличение.

Для нескольких микроскопов или режимов увеличения полезно хранить отдельные конфигурации. В интерфейсе предусмотрено управление микроскопами и значениями увеличения, а также параметрами калибровки. Практический смысл такого разделения — не переключать коэффициент вручную перед каждой серией и не переносить коэффициент одного объектива на другой. Название профиля лучше делать однозначным: модель микроскопа, объектив и увеличение. Тогда оператору проще проверить соответствие до начала измерений.

Единицы и число знаков

IC Measure позволяет задавать единицы масштаба и количество десятичных знаков отображения. Это не увеличивает реальную точность измерения: дополнительные цифры только меняют формат вывода. Разумное число знаков выбирают по фактической пространственной дискретизации изображения, резкости границы и повторяемости постановки точки. Если один пиксель соответствует нескольким микрометрам, вывод лишних десятичных разрядов создаёт ложное ощущение точности. Для отчётов полезнее согласовать формат с методикой контроля и сохранять одинаковое округление во всей серии.

Как проверить калибровку перед серией

Перед длительной серией стоит выполнить контрольное измерение другого участка того же эталона, который не использовался для задания масштаба. Если показание заметно расходится с известным размером, нужно проверить фокус, плоскость образца, масштаб оптики и положение калибровочных точек. Второй полезный тест — повторить измерение несколько раз после удаления объекта и оценить разброс. Так можно отделить систематическую ошибку коэффициента от операторской неопределённости при выборе границы.

Если объект занимает большую часть поля зрения, имеет смысл проверить эталон не только в центре, но и ближе к краям. Сильная дисторсия объектива приводит к тому, что один и тот же физический размер отображается разным количеством пикселей в разных областях кадра. IC Measure имеет фильтры для оптических искажений и виньетирования, однако корректность метрической работы после такой обработки следует подтверждать тем же способом — известным эталоном в нескольких точках поля.

Рабочее окно и навигация

В современном интерфейсе основные действия сгруппированы вокруг устройств, захвата, отображения, измерений и видеозаписи. Центральную часть занимает живой вид, а служебные панели показывают параметры, гистограмму, фильтры и настройки оверлеев. В многокамерной работе окно может содержать несколько живых видов одновременно. Такая компоновка позволяет не переходить между отдельными программами для камеры и измерений: источник изображения, параметры съёмки, гистограмма и геометрические объекты остаются в одном контексте.

Масштабирование и панорамирование

Живой вид поддерживает плавное масштабирование и перемещение по изображению. Эти функции особенно важны при ручной постановке точек: оператор может приблизить край детали, поставить точку на нужный переход и затем вернуться к общему виду. Положение кадра можно менять без изменения физического масштаба калибровки, поскольку речь идёт о представлении изображения на экране. В интерфейсе предусмотрено перемещение областей живого вида перетаскиванием, что удобно при настройке рабочего пространства с несколькими камерами.

Поворот и отражение помогают привести изображение к привычной ориентации. Но их не следует путать с исправлением перспективы: поворот меняет ориентацию кадра, а не геометрию проекции. Если линия должна быть горизонтальной только для удобства постановки точек, поворот уместен. Если же прямоугольная деталь снята под наклоном и её противоположные стороны визуально сходятся, требуется либо корректная постановка камеры, либо геометрическая коррекция с последующей проверкой по эталону.

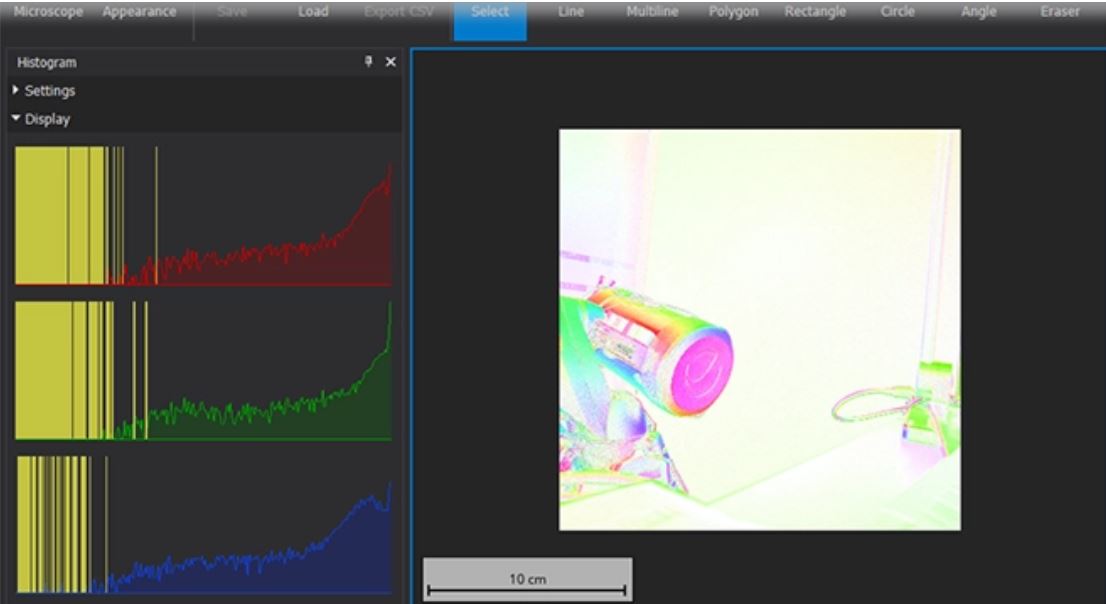

Гистограмма

Гистограмма показывает распределение яркости и помогает заметить недоэкспонирование или пересвет до того, как они испортят измеряемую границу. Если значительная часть данных упирается в край диапазона, тонкие детали могут исчезнуть в чёрном или белом. Корректируя экспозицию и усиление по живой гистограмме, можно добиться различимого контраста на рабочем объекте. Для цветного изображения полезно следить не только за общей яркостью, но и за каналами, поскольку насыщение одного канала способно ухудшить видимость цветной границы.

В многокамерных сценариях гистограммы могут отображаться одновременно для нескольких потоков, а пользовательские скрипты позволяют выводить их прямо на живое изображение. Это удобно, когда оператор сравнивает освещение разных ракурсов или контролирует несколько зон одной установки. Если гистограмма сохраняется вместе с изображением через оверлей, следует заранее решить, нужна ли она на итоговом кадре: для технического отчёта это может быть полезно, а для чистого исходника лучше хранить данные отдельно.

Подключение и управление камерами

IC Measure рассчитана на промышленные камеры, грабберы и видеоконвертеры The Imaging Source. Это принципиальное ограничение: программа не является универсальным интерфейсом для произвольной веб-камеры или камеры другого производителя. В рабочем окне можно открыть устройство, настроить его и при необходимости работать сразу с несколькими источниками. Параметры устройства сохраняются и восстанавливаются, что уменьшает риск получить новую серию с неожиданно изменённой экспозицией или форматом.

Экспозиция, усиление и яркость

Экспозиция определяет время накопления света, а усиление повышает сигнал вместе с шумом. Для измерений границ обычно выгоднее сначала обеспечить достаточное освещение и разумную экспозицию, а затем использовать минимально необходимое усиление. Слишком короткая экспозиция при слабом свете даёт шумную кромку, слишком длинная может привести к смазыванию при движении объекта или камеры. Гистограмма помогает контролировать результат: рабочие детали должны оставаться различимыми без клиппинга в светах и тенях.

В параметрах поддерживаемых камер доступны яркость, контраст, усиление, экспозиция и другие свойства, которые фактически предоставляет конкретное устройство. Набор не одинаков для каждой модели: интерфейс отражает доступные возможности камеры. Поэтому отсутствие какого-либо регулятора не всегда означает ошибку IC Measure. Сначала стоит сверить свойства устройства и драйвера, а уже затем искать проблему в программе.

Баланс белого, резкость и цвет

Для цветных камер баланс белого влияет на относительные значения каналов и визуальный цвет объекта. В чисто геометрической задаче цветовая точность может быть вторичной, но неверный баланс способен изменить локальный контраст между объектом и фоном. Резкость и программное усиление контуров также требуют умеренности: избыточная резкость создаёт ореолы, из-за которых становится непонятно, по какой линии ставить измерительную точку. Лучше получить оптически резкий кадр, а цифровую обработку использовать как вспомогательную.

Фокус, зум, диафрагма и триггер

Если камера или моторизованный объектив предоставляет управление фокусом, зумом и диафрагмой, эти параметры могут быть доступны из интерфейса устройства. То же относится к триггеру, биннингу и пропуску пикселей. Для метрической серии особенно важно понимать последствия изменения зума: оптический зум меняет масштаб и требует соответствующей калибровки. Биннинг и режимы чтения могут менять разрешение и детализацию; после их переключения калибровку и повторяемость следует проверять заново.

Аппаратный или программный триггер полезен, когда кадр должен фиксироваться в определённый момент технологического цикла. IC Measure позволяет работать с возможностями, предоставляемыми камерой, но синхронизация зависит от конкретного устройства и подключения. Если задача требует строгого временного совпадения нескольких камер, одной настройки интерфейса недостаточно: нужно учитывать аппаратные линии триггера и характеристики оборудования.

Захват одиночных кадров и серий

Одиночный кадр можно сохранить из живого потока и затем использовать для измерений или документирования. В описании функции указаны BMP, TIFF и JPEG; для последовательностей также заявлены BMP, PNG, TIFF и JPEG. Выбор формата зависит от задачи: JPEG экономит место, но применяет потери; BMP и TIFF удобнее, когда важна сохранность пиксельных данных; PNG подходит для без потерь и часто занимает меньше места на изображениях с большими однородными областями. Для измерений мелких контрастных границ разумно избегать лишнего сжатия с потерями.

Серийный захват рассчитан на повторяемое получение кадров. Снимки можно инициировать вручную, в том числе клавишей, а также по таймеру; в документации упоминается управление ножным переключателем. Имя файла может формироваться автоматически из префикса, временной метки и/или последовательного номера. Это снимает рутинную часть работы: оператору не приходится вручную переименовывать сотни кадров и меньше риск перезаписать предыдущий результат.

При таймерной съёмке задаётся интервал между кадрами, а серия может ограничиваться числом изображений или продолжительностью. Перед длительным экспериментом полезно сделать короткий тест из нескольких кадров и проверить три вещи: фактический интервал, свободное место на диске и читаемость имён файлов. При большом потоке данных узким местом может стать накопитель, особенно если сохраняются несжатые изображения с камеры высокого разрешения.

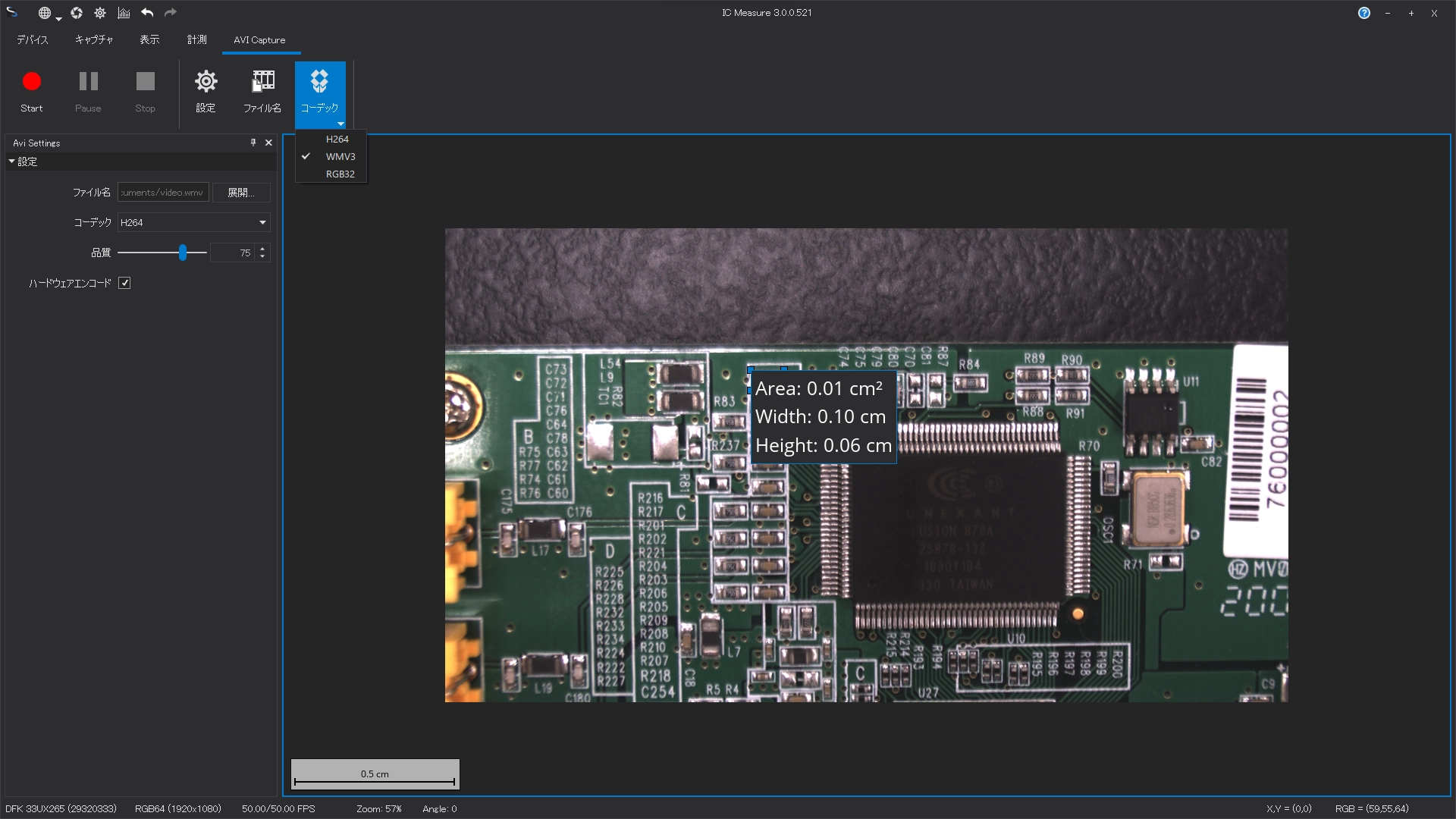

Видео и кодеки

Поток изображения можно записывать в AVI без сжатия либо с использованием кодека. В функциях IC Measure заявлены H.264, а в описании интерфейса кодеков также упоминается аппаратно ускоренное H.264 или H.265, если соответствующий кодек и аппаратная поддержка доступны. Программа передаёт кадры кодеку, поэтому фактические параметры, доступность аппаратного ускорения и итоговая совместимость файла зависят не только от IC Measure, но и от установленного кодека и графической подсистемы.

Для измерительных архивов видео не заменяет последовательность отдельных кадров, если затем требуется анализировать каждый кадр без влияния межкадрового сжатия. Видео удобно для документирования динамики, процесса или поведения образца, а серия изображений — для покадрового анализа и выборочного измерения. Перед записью продолжительного ролика стоит проверить, что выбранный кодек воспроизводится в целевой среде и не меняет ориентацию либо цветовое представление кадра неожиданным образом.

Фильтры обработки изображения

Набор фильтров в IC Measure ориентирован на подготовку изображения к визуальному анализу и измерению. Среди заявленных функций есть коррекция перспективы, яркости и контраста, инверсия, Sobel, виньетирование, шумоподавление, повышение резкости, цветовая коррекция, исправление бочкообразной и подушкообразной дисторсии, а также тональная обработка изображений с широким динамическим диапазоном. Фильтр следует выбирать по конкретной проблеме, а не включать несколько эффектов на всякий случай: каждый этап меняет изображение и может повлиять на воспринимаемую границу.

Фильтр или функция	Что исправляет или подчёркивает	Практическое предостережение
Perspective Correction	Геометрическое искажение и положение центра коррекции	Проверять результат по известной геометрии
Brightness/Contrast	Общую яркость и контраст	Не допускать потери деталей в светах и тенях
Invert	Инвертирует яркостные значения	Меняет представление, а не геометрию
Sobel	Подчёркивает границы	Сильная настройка усиливает шум и ложные кромки
Vignetting	Компенсирует затемнение к краям	Не заменяет равномерное освещение
Denoising	Снижает яркостный и цветовой шум	Слишком сильное сглаживание стирает мелкие детали
Sharpening	Повышает локальную резкость	Ореолы могут смещать визуально выбранный край
Tone mapping / HDR	Перераспределяет тональный диапазон	Использовать для видимости деталей, не для изменения масштаба

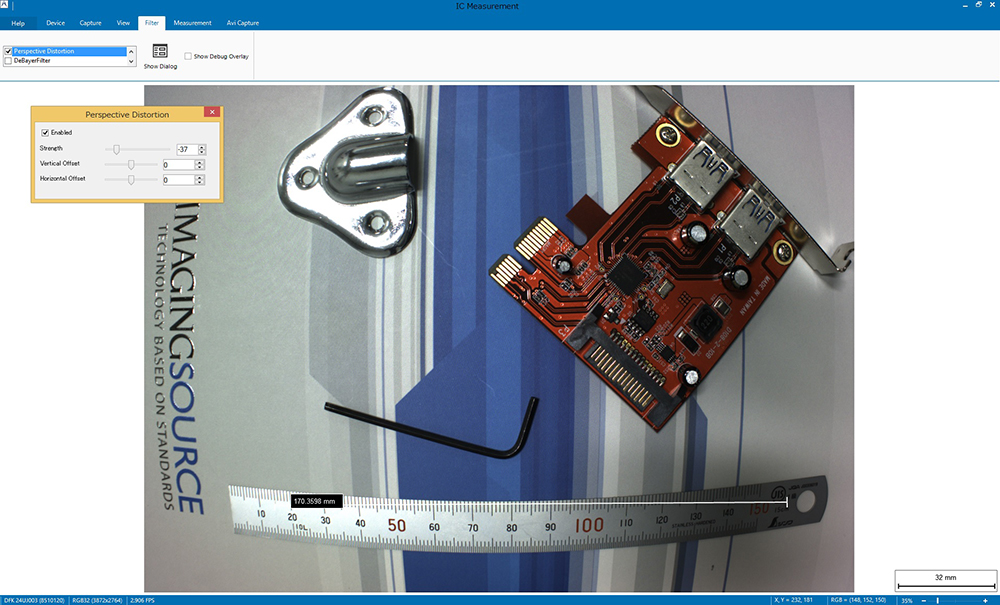

Коррекция дисторсии

Бочкообразная и подушкообразная дисторсия особенно заметна с широкоугольной оптикой: прямые линии изгибаются, а одинаковые объекты в центре и на краю могут иметь разный экранный размер. IC Measure имеет встроенную коррекцию таких искажений. В демонстрации параметр Strength изменяет направление и величину коррекции, а горизонтальное и вертикальное смещение позволяют подогнать центр. Для измерений правильнее сначала настроить оптику и положение камеры, затем подобрать коррекцию по эталонной сетке и только после этого выполнять калибровку масштаба.

Если коррекция меняется после калибровки, соотношение координат может измениться, поэтому калибровку нужно считать недействительной до повторной проверки. Это особенно важно при площадных измерениях: небольшое местное искажение длины по двум осям может сильнее сказаться на площади. Для строгой методики фиксируют набор фильтров и их параметры вместе с конфигурацией съёмки, чтобы повторная серия проходила в одинаковых условиях.

Шумоподавление и резкость

Алгоритмы шумоподавления и повышения резкости работают с яркостной составляющей изображения и используют маску краёв. Задача шумоподавления — уменьшить яркостный и цветовой шум, сохранив детали; повышение резкости делает локальные переходы заметнее. Для ручного измерения это полезно, когда граница слабо различима, но регулировку лучше оценивать на увеличенном участке. Если край начинает выглядеть двойным или вокруг него появляется светлый ореол, точка измерения становится менее однозначной.

Ложные цвета и инверсия

Ложные цвета помогают визуально разделять уровни яркости, когда разница плохо воспринимается в сером изображении. Инверсия меняет светлые и тёмные значения местами, что иногда делает мелкие структуры заметнее. Оба инструмента относятся к отображению и обработке, а не к автоматическому распознаванию. Поэтому после улучшения видимости оператор всё равно сам выбирает измерительные точки. Для отчёта стоит различать исходный кадр и обработанное представление, особенно если изображение используется как доказательный материал.

Виньетирование и неравномерность поля

Виньетирование проявляется падением яркости к краям. Компенсация может сделать поле более равномерным и облегчить поиск одинаковых по контрасту границ в разных областях. Однако программная компенсация усиливает сигнал на затемнённых участках вместе с шумом. Если причина — неправильное освещение или неподходящая оптика, сначала лучше исправить физическую установку. Фильтр имеет смысл как дополнительная коррекция после того, как освещение уже достаточно стабильное.

Тональная компрессия и HDR

Функция tone mapping предназначена для изображений с широким динамическим диапазоном, где одновременно присутствуют очень тёмные и очень светлые детали. Автоматический алгоритм перераспределяет тональный диапазон, а параметры позволяют уделить больше внимания деталям в тенях или светах. Для геометрического измерения важен не эффектный вид, а стабильность контура. После тональной обработки стоит убедиться, что нужная граница не стала мягче и не возникла локальная неоднозначность.

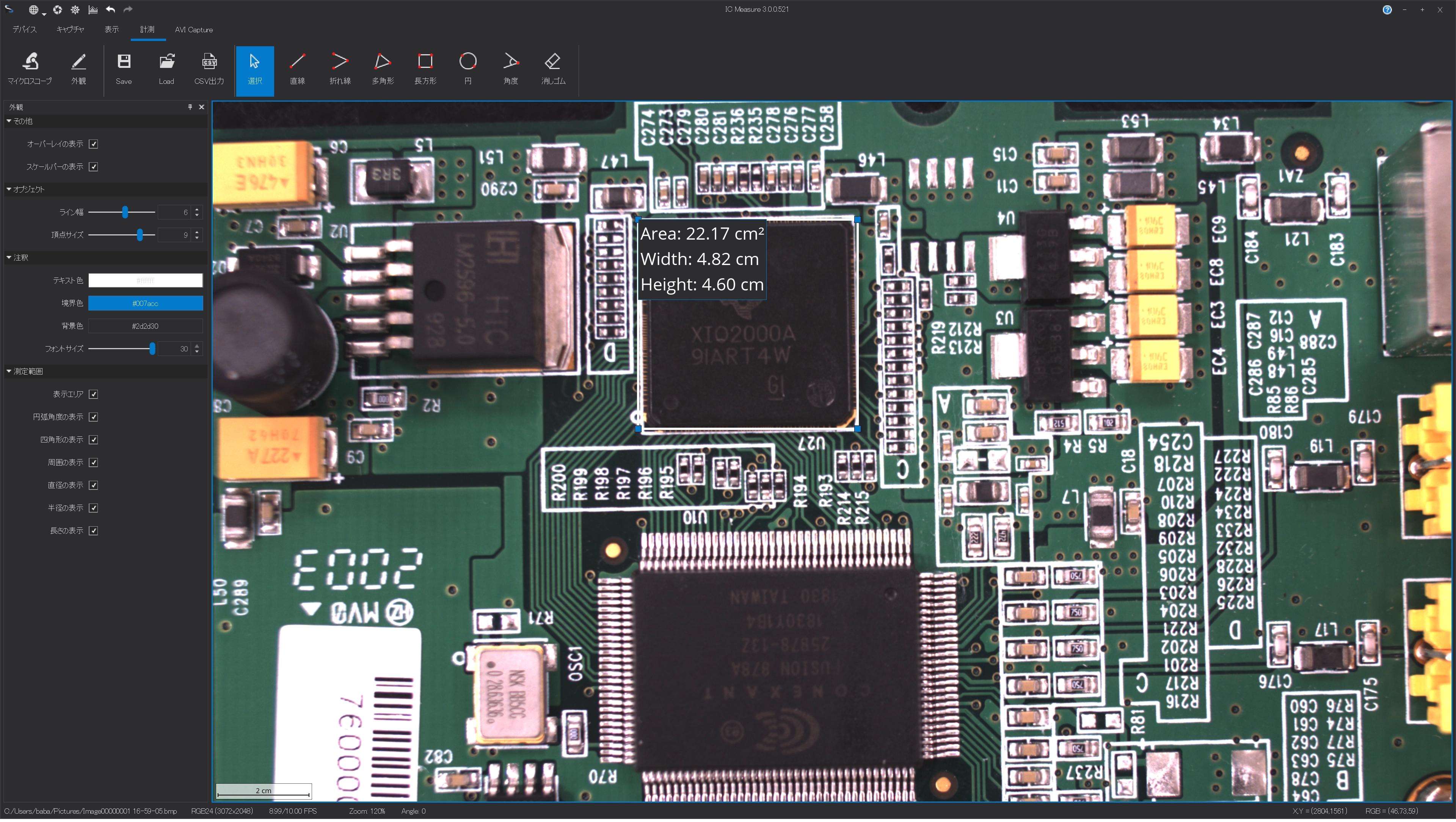

Аннотации и измерительные подписи

IC Measure позволяет добавлять текст, линии, прямоугольники, эллипсы, многоугольники и маркерные стрелки. Аннотации можно настраивать по цвету, шрифту и толщине линии. Они удобны для обозначения номера образца, направления, контрольной зоны или причины брака. Важно отличать аннотацию от измерительного объекта: первая объясняет кадр, второй содержит геометрическое значение. Разделение этих ролей упрощает чтение изображения и снижает риск принять декоративную линию за измерение.

В интерфейсе предусмотрено редактирование текста аннотации двойным щелчком. При большом числе объектов подписи лучше располагать так, чтобы они не закрывали важные границы. Связь между измерительным инструментом и его подписью помогает понять, к какой линии относится число. Если кадр предназначен для отчёта, полезно заранее выбрать единый стиль: одинаковый цвет для размеров, другой — для служебных комментариев, согласованная толщина линий и понятные единицы.

Оверлеи как шаблон рабочего поля

Отдельный класс графики — живые оверлеи. В официальных функциях перечислены перекрестия, линейки, растровые маски, временные метки и гистограммы, которые можно выводить поверх изображения. Такие элементы полезны не только для оформления, но и как визуальные допуски: например, перекрестие задаёт центр, сетка помогает контролировать положение, а контур показывает ожидаемую область детали. Они не выполняют автоматическое сравнение сами по себе, но дают оператору постоянный ориентир.

Пользовательские оверлеи создаются через интегрированный Lua API. Скрипт может рисовать в живом виде и иметь собственные параметры, доступные в интерфейсе. Параметры сохраняются и восстанавливаются вместе с рабочей конфигурацией, а изменённые скрипты могут динамически перезагружаться. Это позволяет адаптировать отображение к конкретной установке без изменения основного исполняемого файла программы.

Lua-скрипты и пользовательские оверлеи

Скриптовый интерфейс предназначен прежде всего для расширения живого отображения. Примеры включают перекрестия, временной счётчик, векторные элементы, линейки, маски и гистограммы. Пользовательский скрипт может добавлять визуальную информацию, связанную с задачей контроля, а его параметры выводятся в отдельную панель настроек. Так оператор получает настраиваемый шаблон, не редактируя код при каждом изменении значения.

Динамическая перезагрузка упрощает разработку оверлея: после изменения скрипта результат можно быстро проверить в живом виде. В рабочей среде это удобно для отладки, но после утверждения методики лучше зафиксировать проверенную копию скрипта. Случайная правка линий, масштаба или текста оверлея способна изменить визуальные ориентиры и сделать результаты разных серий несопоставимыми.

Ошибки скрипта могут отображаться отдельным информационным сообщением. Если оверлей исчез после редактирования, диагностику стоит начинать не с камеры, а с сообщения скриптового движка и последних изменений кода. Затем проверяют, что файл находится в ожидаемом каталоге и что используемые функции доступны в данной сборке программы. Для операторского рабочего места полезно отделять каталог утверждённых скриптов от экспериментальных примеров.

Сохранение измерений и экспорт данных

Измерительные данные можно экспортировать в CSV. В файл попадают сведения о созданных объектах и числовых значениях, поэтому результат можно открыть в табличной программе, объединить с данными других образцов или обработать статистически. CSV особенно полезен при серийном контроле: вместо переписывания чисел вручную оператор экспортирует их из той же сцены, где выполнялись измерения. Перед массовой обработкой стоит один раз проверить структуру столбцов и единицы.

Измерительные объекты можно сохранять и загружать через XML, чтобы использовать их в последующих проектах. Практический смысл этой функции — восстановить набор уже размещённых объектов и не строить одинаковую схему заново. Но повторное использование корректно только тогда, когда геометрия кадра совпадает: если камера сместилась, изменился объектив или разрешение, старые координаты примитивов могут уже не соответствовать объекту.

Для архивирования полезно хранить три уровня данных отдельно: исходное изображение, изображение с визуальными оверлеями и таблицу измерений. Исходник позволяет позже проверить, не повлияла ли обработка на границу; оформленный кадр показывает, где именно ставились точки; CSV даёт числа для расчётов. Такая структура делает результат проверяемым и уменьшает риск потерять контекст одного значения среди большой серии.

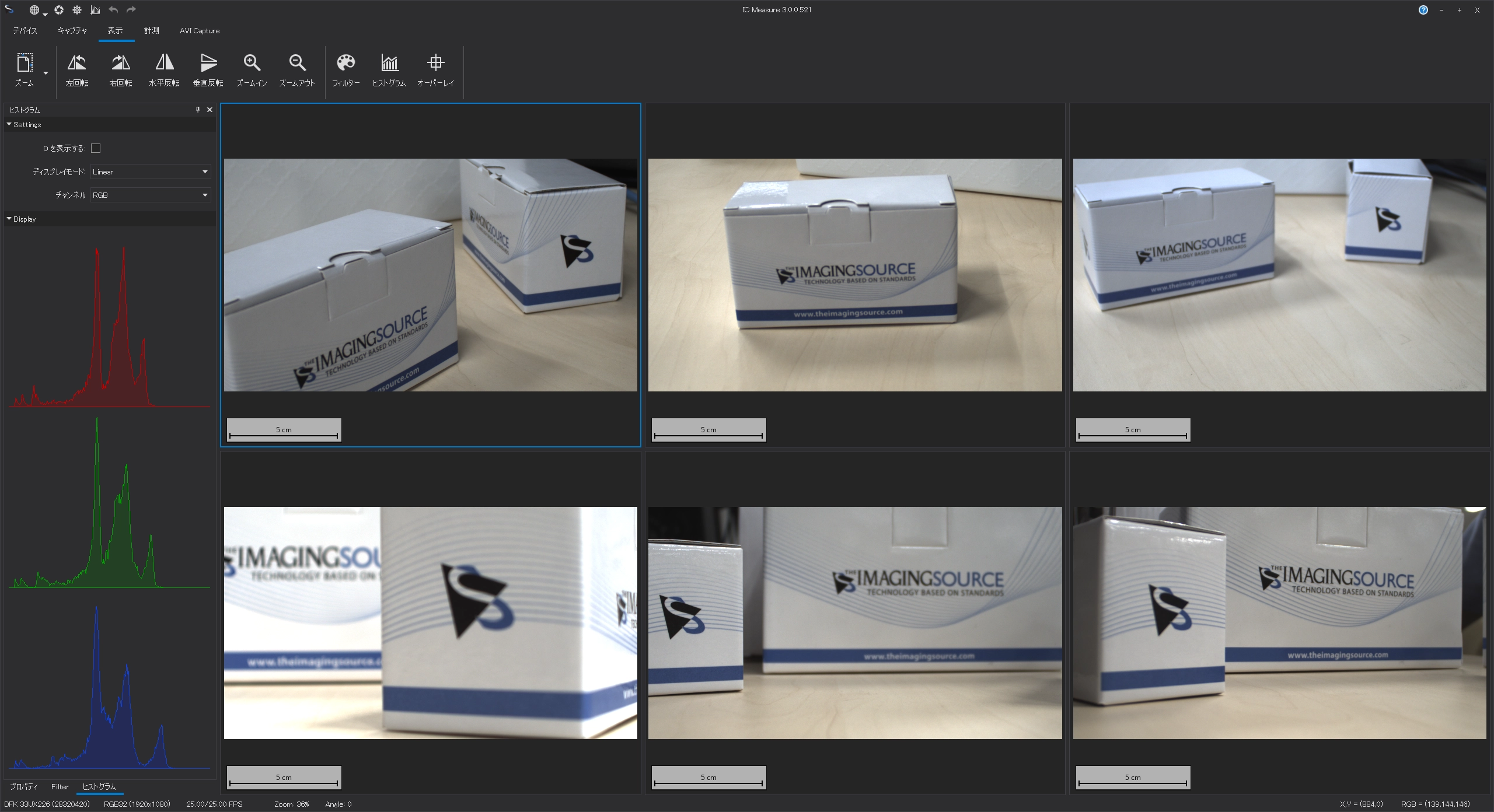

Многокамерная работа

IC Measure умеет открывать и настраивать несколько устройств одновременно. Каждый живой вид остаётся самостоятельным источником, на котором можно выполнять ручные измерения и выводить оверлеи. Это полезно для контроля детали с разных сторон, одновременного наблюдения нескольких зон или сравнения нескольких оптических трактов. В одном рабочем пространстве видны и изображения, и гистограммы, поэтому легче заметить, что одна камера имеет другую экспозицию или контраст.

Многокамерный режим не означает автоматическую пространственную привязку камер друг к другу. Если требуется вычислять координаты объекта между двумя ракурсами, стереотриангуляцию или трёхмерные размеры, необходима отдельная методика и специализированные алгоритмы. IC Measure остаётся инструментом ручных двумерных измерений на каждом изображении. Для нескольких камер калибровку следует вести отдельно, если их оптика, разрешение или рабочее расстояние различаются.

При одновременной работе нескольких потоков возрастает нагрузка на процессор, графику, шину данных и накопитель. Если предпросмотр начинает терять плавность, сначала уменьшают ненужную частоту кадров или разрешение там, где это допустимо, закрывают неиспользуемые устройства и проверяют пропускную способность интерфейса. Для измерения статического объекта высокая частота кадров редко важнее стабильного изображения и достаточного разрешения.

Практические сценарии

Печатные платы и электронные узлы

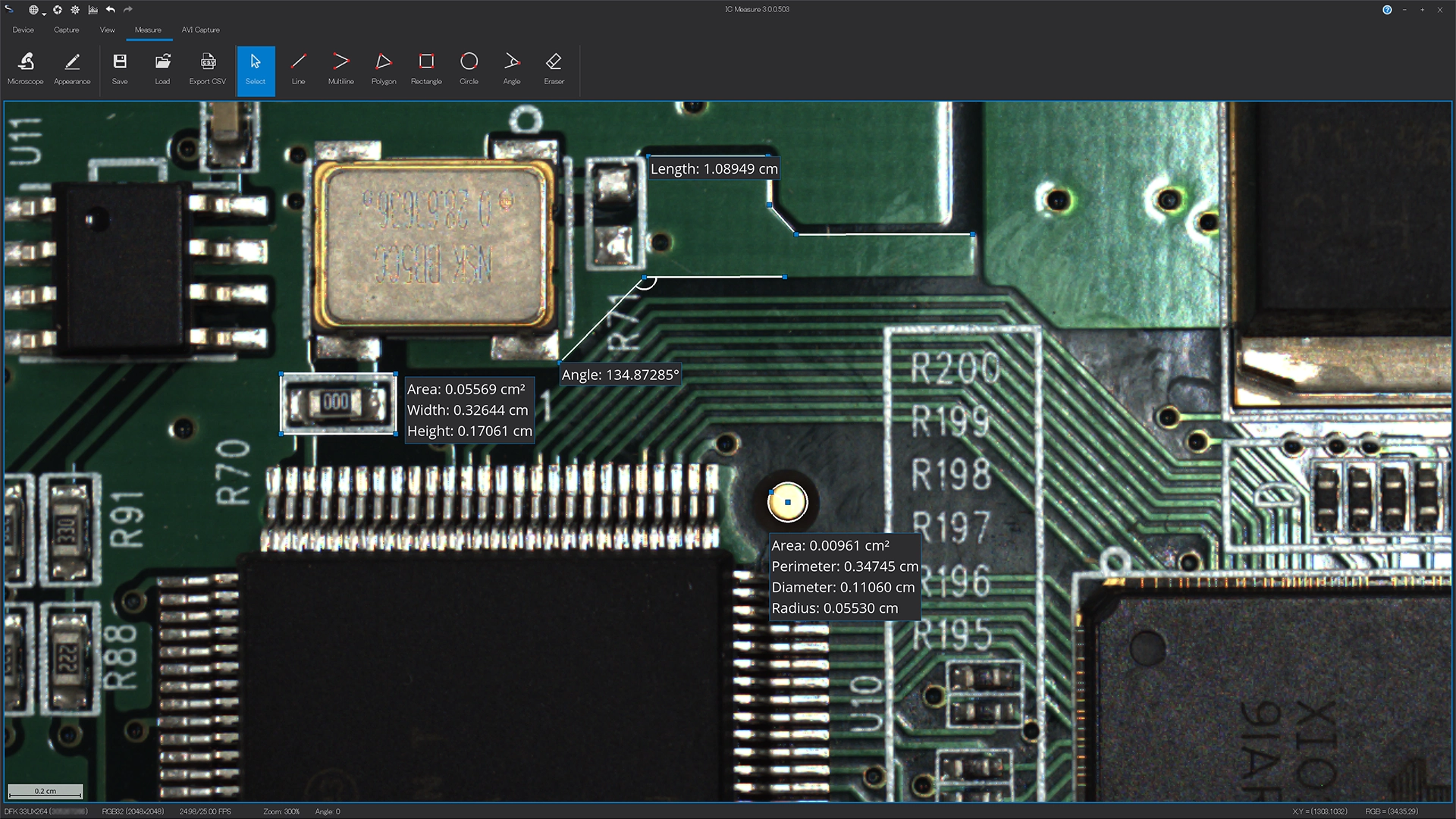

На печатной плате IC Measure подходит для ручной проверки расстояний между площадками, размеров корпуса компонента, диаметра отверстия, ширины технологической зоны и углового положения элементов. Высококонтрастные металлические кромки обычно удобно измерять после корректной экспозиции и фокусировки. Если отражения дают пересвет, лучше изменить свет или экспозицию, чем пытаться восстановить исчезнувшую границу фильтром. Для серийной работы полезно заранее задать порядок измерений, чтобы каждый образец обрабатывался одинаково.

При контроле плат важно учитывать высоту компонентов. Если часть платы находится заметно выше базовой плоскости, перспектива и изменение масштаба по глубине могут дать систематическую ошибку при обычной двумерной съёмке. Камеру по возможности ставят перпендикулярно плоскости измерения и используют оптику с малой дисторсией. Калибровочный эталон должен находиться в той же плоскости, где лежит измеряемый контур.

Микроскопия и биологические изображения

В микроскопии программа удобна для измерения длины структуры, диаметра, площади нерегулярной области и расстояния между объектами. Калибровку выполняют для каждого используемого увеличения. Если изображение получено не напрямую с камеры, а сохранено ранее, его всё равно можно измерять при наличии достоверного масштаба; особенно полезен кадр с объектным микрометром, снятый в тех же настройках. Для биологических контуров многоугольник часто практичнее окружности, потому что форма редко идеальна.

При оценке площади клеточного окна, дефекта ткани или иной нерегулярной зоны оператор обводит границу вручную. Такой метод прозрачен, но зависит от выбранного критерия границы. Если сравниваются серии, критерий нужно сформулировать заранее: например, по краю контрастного перехода или по видимой границе определённой структуры. В спорных кадрах стоит сохранять изображение с контуром, чтобы решение можно было проверить позже.

Измерение деталей и механических образцов

Для небольших деталей IC Measure может использоваться как экранная измерительная система при стабильной камере и известном масштабе. Типичные задачи — расстояние между отверстиями, ширина паза, угол грани, площадь пятна или длина видимой кромки. Программа не заменяет сертифицированный измерительный прибор автоматически: достоверность зависит от оптики, калибровки, геометрии съёмки и методики. Зато она удобна для быстрой документируемой оценки, когда объект уже снимается промышленной камерой.

Если требуется сравнивать размер в разных местах кадра, сначала проверяют дисторсию по сетке. Если требуется измерять объект с заметным рельефом, контролируют глубину резкости и положение измеряемой плоскости. Если граница блестит, подбирают освещение. Эти три пункта часто дают больший прирост повторяемости, чем любые программные фильтры, потому что устраняют физическую причину нестабильного контура.

Длительные наблюдения

Таймерная серия полезна для медленных процессов: изменения образца, роста, высыхания, перемещения или температурной деформации, если визуальная установка остаётся стабильной. Автоматическое формирование имён облегчает последующую сортировку. Перед длительным опытом стоит отключить автоматические параметры камеры, если их изменение нежелательно: автоэкспозиция или автоматический баланс могут сделать соседние кадры визуально несопоставимыми даже при неизменном объекте.

Для долговременной серии также фиксируют фокус, положение камеры и освещение. Если используется моторизованный фокус или зум, случайное изменение значения может нарушить калибровку. После завершения серии полезно измерить эталон повторно: это показывает, не изменился ли масштаб установки за время эксперимента.

Как построить повторяемый измерительный процесс

1. Закрепить камеру, объектив, образец и освещение так, чтобы геометрия не менялась между кадрами.
2. Настроить разрешение, экспозицию, усиление и другие параметры камеры; убедиться по гистограмме, что рабочая граница не потеряна.
3. Снять калибровочный эталон в той же плоскости и при том же оптическом увеличении, что и объект.
4. Создать или выбрать правильную конфигурацию калибровки и выполнить контрольное измерение второго известного размера.
5. Определить правило постановки точек: по какому краю и в каком порядке строятся примитивы.
6. При необходимости применить только проверенные фильтры и после геометрической коррекции подтвердить калибровку повторно.
7. Выполнить измерения, разместить подписи так, чтобы они не перекрывали границы, и сохранить оформленный кадр.
8. Экспортировать данные в CSV и проверить единицы, имена образцов и соответствие строк нужным объектам.
9. В конце серии повторно измерить контрольный эталон и зафиксировать результат проверки.

Такой порядок превращает ручное измерение из разовой операции в воспроизводимую процедуру. IC Measure предоставляет инструменты, но не определяет критерий границы и не контролирует физическую установку. Чем заранее формализованнее выбор точки, масштаб, оптика и формат экспорта, тем меньше влияние оператора и тем легче сравнивать измерения между днями или рабочими местами.

Типичные ошибки и способы их исправить

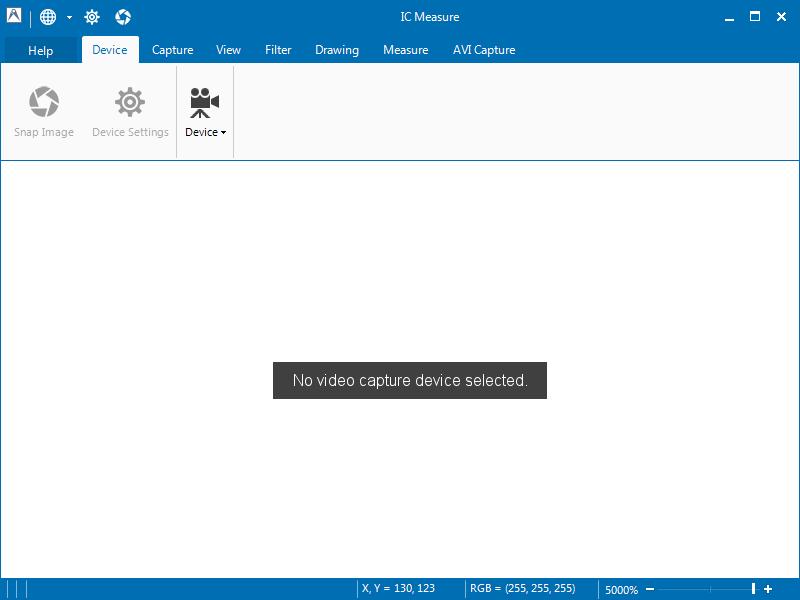

Устройство не появляется в списке

Первая проверка — принадлежит ли камера к поддерживаемым устройствам The Imaging Source и установлен ли подходящий драйвер или GenTL Producer. Затем проверяют кабель, питание, сетевую или USB-связь и видимость камеры в фирменных средствах. Если устройство работает в другой программе, но не появляется в IC Measure, полезно закрыть приложения, которые могли эксклюзивно захватить поток, и заново открыть список устройств. Для сетевых камер дополнительно проверяют сетевой интерфейс и доступность устройства.

Размеры выглядят заведомо неверными

Чаще всего причина — неправильная калибровка или выбор не того профиля увеличения. Нужно измерить эталон и сравнить с известным размером. Если ошибка постоянная во всём поле, пересоздают коэффициент масштаба. Если она меняется от центра к краю, проверяют дисторсию и геометрию оптики. Если ошибка появилась после изменения объективного зума, разрешения или режима чтения, выполняют калибровку заново.

Результат прыгает при повторной постановке точек

Разброс обычно связан с нечёткой границей, недостаточным увеличением отображения или субъективным выбором края. Сначала увеличивают участок, затем улучшают фокус и освещение, после чего фиксируют правило постановки точки. Если шум мешает видеть кромку, можно осторожно применить шумоподавление или резкость, но результат обязательно сравнивают с исходником. Для оценки повторяемости полезно выполнить одно измерение 10 раз и посмотреть диапазон, а не ориентироваться на одну цифру.

Край изображения даёт другой масштаб

Это характерный признак геометрических искажений объектива. Проверяют сетку или эталон в центре и по краям. Если разница значима для задачи, используют более подходящую оптику или корректируют дисторсию, а затем калибруют уже исправленное изображение. Нельзя сначала откалибровать исходный кадр, затем менять геометрический фильтр и продолжать считать старый коэффициент действительным.

Серия не сохраняется так, как ожидалось

Нужно проверить каталог назначения, шаблон имени, формат, счётчик, интервал и условие окончания. Затем сделать короткую тестовую серию. Если интервал маленький, а изображения большие, накопитель может не успевать записывать данные. Для диагностики временно выбирают меньшую частоту или более лёгкий формат и смотрят, исчезает ли проблема. Если используется внешняя кнопка или ножной переключатель, отдельно проверяют, что событие действительно поступает в программу.

Видео не записывается выбранным кодеком

Кодек должен быть доступен системе и поддерживать выбранный формат потока. Если аппаратное ускорение недоступно, соответствующий режим может не работать или работать иначе, чем ожидалось. Для проверки выбирают стандартный поддерживаемый вариант, короткую запись и воспроизведение результата. Если несжатый AVI записывается, а сжатый нет, проблема с высокой вероятностью связана с кодеком, его параметрами или аппаратной поддержкой, а не с камерой.

Оверлей Lua исчез или выдаёт ошибку

После редактирования сначала читают сообщение об ошибке скрипта, затем откатывают последнее изменение. Проверяют синтаксис, доступные функции API и параметры, которые скрипт ожидает получить. Если пример работает, а пользовательский файл нет, сравнение с минимальным рабочим скриптом помогает локализовать проблему. На производственном месте лучше хранить проверенную версию отдельно, чтобы экспериментальная правка не остановила рабочий процесс.

Изображение слишком тёмное или шумное

Порядок действий лучше начинать с света и экспозиции. Увеличение усиления действительно делает изображение ярче, но повышает шум. Если объект неподвижен, допустимо увеличить выдержку; если движется — улучшить освещение. После этого контролируют гистограмму и только затем применяют программную коррекцию яркости или шумоподавление. Такой порядок сохраняет больше реальной информации о границе.

После фильтра измерение изменилось

Некоторые фильтры меняют не только внешний вид, но и геометрию или положение границ в кадре. Особенно это относится к перспективной и дисторсионной коррекции; сильная резкость тоже может визуально сместить выбранный край. Если фильтр является обязательной частью методики, калибровку и проверку выполняют в том же состоянии обработки. Сравнивать значения до и после без повторной верификации масштаба некорректно.

Совместимость и требования

Для Windows-сборки в требованиях указаны 64-разрядные Windows 10 и Windows 11, процессор уровня Intel Core i3 или сопоставимый AMD с частотой от 2 ГГц и поддержкой SSE 4.2, не менее 4 ГБ оперативной памяти и графика с OpenGL 3.3. Для работы с камерой нужен совместимый захватывающий прибор The Imaging Source и соответствующий GenTL Producer. На продуктовой странице также заявлены Windows x64 и Linux amd64/arm64 как поддерживаемые платформы IC Measure.

Требования к графике важны потому, что современный интерфейс и обработка изображения используют графическую подсистему. На старом компьютере проблема может проявляться не сообщением о нехватке памяти, а ошибками открытия живого вида или низкой производительностью фильтров. При выборе рабочей станции разумно оставлять запас по оперативной памяти и дисковой пропускной способности, особенно для нескольких камер высокого разрешения и длительной записи.

Совместимость камеры следует проверять по семейству и драйверу, а не только по разъёму. Наличие USB или GigE само по себе не делает устройство совместимым: IC Measure ориентирована на камеры и грабберы The Imaging Source. Набор доступных свойств тоже определяется конкретной моделью. Поэтому на одном устройстве могут присутствовать фокус и зум, а на другом — только экспозиция, усиление и базовые параметры изображения.

Ограничения, которые важно учитывать

• Измерительные точки и контуры в основных инструментах ставит оператор; это не система автоматического распознавания геометрии.
• Для физических единиц требуется корректная калибровка масштаба, соответствующая текущей оптике и геометрии съёмки.
• Поддержка захвата ориентирована на устройства The Imaging Source, поэтому произвольная камера другого производителя не является гарантированным источником.
• Двумерное измерение по изображению не компенсирует автоматически глубину объекта, наклон плоскости и перспективу реальной сцены.
• Программная коррекция дисторсии и перспективы должна быть включена в методику и проверена эталоном, иначе она способна изменить измерительную геометрию.
• Результат ручной обводки нерегулярных областей зависит от заранее выбранного критерия границы и аккуратности оператора.
• Видео с межкадровым сжатием не равно последовательности исходных кадров для покадрового метрического анализа.

Эти ограничения не делают программу менее полезной — они определяют её правильную область применения. IC Measure сильна там, где человеку нужно быстро получить измерение непосредственно на изображении совместимой камеры, видеть геометрию и подписи, повторять процедуру на серии и экспортировать числа. Если задача требует автоматической сегментации тысяч объектов, машинного зрения с классификацией или сертифицированной координатной метрологии, нужен другой класс программ и оборудования.

Сравнение IC Measure с аналогами

Программа	Лучше подходит для	Главное ограничение
IC Measure	Ручные измерения и захват с камерами The Imaging Source	Требует совместимого оборудования и ручной разметки
Fiji (ImageJ)	Научный анализ изображений и расширение плагинами	Для захвата промышленной камеры и готового рабочего места нужна настройка
Digimizer	Ручные измерения по готовым изображениям	Меньше ориентирован на прямое управление промышленными камерами
Micro-Manager	Управление микроскопическим оборудованием и автоматизированный захват	Измерение является лишь частью более сложного микроскопического рабочего процесса
NIS-Elements	Комплексные микроскопические измерения и анализ в экосистеме Nikon	Сложнее и избыточнее для простого ручного измерения на одной камере

Практический выбор зависит от того, где находится центр задачи. Если уже используется камера The Imaging Source и нужны ручные размеры, калибровка, гистограмма, фильтры и захват в одном окне, IC Measure наиболее прямолинейна. Fiji удобнее для последующего научного анализа файлов и алгоритмических операций; Digimizer — для ручного измерения готовых изображений без привязки к фирменной камере; Micro-Manager — для автоматизации микроскопа и устройств; NIS-Elements — для более комплексной микроскопической среды. ФотоМАСТЕР в эту таблицу не включён, потому что его основная задача — обработка фотографий, а не измерительная микроскопия.

Частые вопросы об IC Measure

Можно ли измерять уже сохранённое изображение?

Да, измерительные инструменты рассчитаны не только на живой поток. Ключевое условие — знать масштаб изображения. Если в файле нет надёжной связи между пикселями и реальным размером, физические единицы нельзя восстановить достоверно только по самому кадру. Лучший вариант — иметь эталонный кадр, снятый с тем же объективом, увеличением, разрешением и рабочим расстоянием.

Можно ли измерять без микроскопа?

Да. Калибровка может выполняться по линейке, миллиметровой бумаге или другому объекту известного размера, поэтому методика применима и к макросъёмке. Главное — сохранить геометрию: эталон и измеряемый объект должны находиться в сопоставимой плоскости, а оптика не должна менять масштаб между калибровкой и измерением.

Изменяет ли цифровой зум результат?

Само увеличение отображения не должно менять физическое значение, потому что оно лишь показывает те же пиксели крупнее. Цифровой зум полезен именно для более точной постановки точки. Но оптический зум камеры или объектива меняет масштаб проекции и требует новой калибровки либо выбора соответствующего заранее проверенного профиля.

Нужно ли всегда включать коррекцию дисторсии?

Нет. Если оптика уже даёт достаточно малую дисторсию в рабочей области, дополнительная коррекция может быть не нужна. Решение принимают по эталонной сетке и требованиям к точности. Если коррекция используется, её параметры фиксируют, а калибровку проверяют в уже скорректированном изображении.

Какой формат лучше для кадров, которые потом будут измеряться?

Для максимальной предсказуемости предпочтительны форматы без потерь, если объём данных допустим. JPEG подходит для документирования и экономии места, но на мелких контрастных деталях артефакты сжатия могут затруднить выбор края. TIFF, BMP или PNG обычно безопаснее для последующей покадровой оценки.

Можно ли автоматически получить сотни измерений?

Базовая логика IC Measure ориентирована на ручную постановку измерительных объектов. Lua предназначен прежде всего для живых оверлеев и настройки отображения, а не для превращения программы в универсальную систему автоматической сегментации. Если требуется массовое автоматическое распознавание объектов, стоит использовать программное обеспечение анализа изображений или машинного зрения, рассчитанное на такой сценарий.

Зачем сохранять гистограмму или смотреть её во время работы?

Гистограмма быстро показывает, не теряются ли детали из-за слишком тёмного или пересвеченного кадра. Это важнее субъективного впечатления от яркости монитора. Если рабочая граница попала в участок клиппинга, измерительная точка становится менее определённой. Гистограмма помогает настроить экспозицию и усиление до начала серии.

Можно ли использовать несколько камер с разными объективами?

Да, несколько устройств могут быть открыты одновременно. Но калибровку для разных оптических трактов нельзя считать общей. Каждая камера с собственным разрешением, объективом и рабочим расстоянием должна иметь проверенный масштаб. В отчёте полезно хранить идентификатор камеры и название профиля калибровки вместе с измерениями.

Что делать, если круг выглядит овальным?

Сначала выяснить причину: наклон плоскости объекта, перспектива, дисторсия объектива или реальная неокруглость детали. Нельзя автоматически исправлять эллипс окружностью и считать результат диаметром. Для геометрического измерения предпочтительно выровнять объект и камеру; программную коррекцию применяют только после проверки по известной геометрии.

Нужен ли мощный компьютер?

Для одной камеры умеренного разрешения требования сравнительно невысоки, но важна поддержка OpenGL 3.3 и 64-разрядная система. Нагрузка заметно растёт с несколькими высокоразрешающими потоками, фильтрами и записью. В такой конфигурации запас по памяти, графике и скорости накопителя влияет на стабильность сильнее, чем формальный минимум.

Итоговая схема работы

Оптимальная последовательность проста: подготовить устойчивую оптическую установку, настроить камеру по живому изображению и гистограмме, выполнить калибровку масштаба, проверить её независимым эталонным размером, затем ставить измерительные примитивы на увеличенном участке. После измерения оформить подписи и аннотации, сохранить кадр и экспортировать CSV. Геометрические фильтры применяются до окончательной калибровки и только после проверки на сетке или известном объекте.

Если задача повторяется, полезно превратить настройки в шаблон: отдельный профиль для каждого увеличения, фиксированные параметры камеры, утверждённый набор фильтров и оверлеев, единый порядок измерений и одинаковый формат имён файлов. Тогда IC Measure становится не просто инструментом для одиночной цифры, а частью воспроизводимого процесса визуального контроля, где можно вернуться к кадру, увидеть положение измерений и сопоставить его с экспортированными значениями.

Главная граница возможностей программы проходит между ручным измерением и автоматическим анализом. IC Measure даёт удобные геометрические инструменты, управление совместимыми камерами, захват, обработку и расширяемые оверлеи, но решение о том, где проходит измеряемая граница, остаётся за оператором. При корректной калибровке, стабильной оптике и заранее определённой методике это обеспечивает прозрачный и проверяемый способ измерять объекты непосредственно на изображении.

Практический справочник по параметрам и контролю качества

Перед калибровкой

Убедитесь, что камера прогрета и механически закреплена, фокус стабилен, рабочее расстояние не меняется, а калибровочная шкала лежит в той же плоскости, что и будущая деталь. Если используется объектив с регулируемым зумом, значение зума фиксируют до калибровки. Автоматические функции камеры, способные заметно менять изображение между кадрами, оставляют включёнными только если это предусмотрено методикой.

Выбор эталонной длины

Лучше выбирать эталонный отрезок не слишком коротким: ошибка постановки одной точки тогда составляет меньшую долю общего размера. Но эталон должен помещаться в области, где изображение резкое и не имеет выраженной дисторсии. Для проверки полезно измерить второй, независимый отрезок. Если коэффициент хорошо работает только рядом с первой линией, необходимо проверить оптику и геометрию поля.

Контраст границы

Точка должна ставиться на воспроизводимый визуальный критерий. При мягкой границе можно выбрать середину перехода, но правило должно быть одинаковым во всей серии. Если контраст зависит от экспозиции, сначала стабилизируют свет. Применение Sobel, резкости или ложных цветов допустимо как средство визуализации, однако измерительная методика должна фиксировать, на каком представлении выбирается край.

Работа с отражающими деталями

Полированные поверхности дают блики, которые могут полностью скрывать реальный контур. Снижение экспозиции помогает только частично: лучший результат обычно даёт изменение угла или характера освещения. После устранения блика проверяют гистограмму и резкость. Если линия измерения проходит по переходу, созданному отражением, а не геометрической кромкой, полученное число не представляет физический размер.

Несколько увеличений

Каждому оптическому увеличению соответствует собственное соотношение пикселей и физических единиц. Переключение между объективами без смены калибровки — одна из самых опасных ошибок, потому что интерфейс продолжит выводить убедительные числа. Профили лучше называть по увеличению и оборудованию, а после переключения измерять контрольный эталон, прежде чем переходить к образцам.

Измерение площади

Площадь чувствительна к форме всего контура, поэтому локальная неточность каждой вершины суммируется. Слишком редкий полигон срезает изгибы, слишком частый — увеличивает операторский шум. Оптимальное число точек выбирают по характеру границы. Для сравнительных серий особенно важно одинаково трактовать мелкие выступы и впадины.

Измерение угла

Угол надёжнее строить по протяжённым прямым участкам, чем по двум очень коротким сегментам. Чем дальше друг от друга стоят опорные точки направления, тем меньше влияние ошибки одного пикселя. Если грани размыты, сначала определяют геометрический критерий линии, а уже затем ставят точки. Поворот изображения для удобства не меняет сам угол.

Окружность по трём точкам

Три точки следует разносить по контуру, а не ставить рядом. Точки на близком участке плохо определяют центр и делают окружность чувствительной к небольшому сдвигу. Если часть окружности закрыта, выбирают максимально разнесённые видимые участки. При систематическом несовпадении построенной окружности с краем проверяют, не является ли объект эллипсом из-за перспективы.

Снимки для отчёта

Хороший технический кадр показывает сам объект, измерительные линии, единицы и минимум служебной графики. Слишком много подписей затрудняет проверку. Если нужны комментарии, их размещают вне критических границ. Исходный файл желательно хранить отдельно от оформленного, чтобы можно было вернуться к необработанным пикселям.

Экспорт CSV

После экспорта проверяют десятичный разделитель, единицы, порядок объектов и соответствие строк нужному образцу. В длинной серии полезно добавлять идентификатор образца в имя изображения и каталог, а не надеяться только на порядковый номер. Если данные будут объединяться автоматически, структура имён должна быть стабильной с самого начала.

Долгий таймлапс

Перед запуском на часы или сутки проводят короткую репетицию с теми же параметрами. Проверяют, что файлы получают ожидаемые имена, таймер выдерживает интервал, диск не заполняется слишком быстро, а камера не уходит в автоэкспозицию из-за изменения света. После серии повторно снимают эталон или неподвижную контрольную метку.

Многокамерный контроль

Для каждого потока фиксируют его роль: верхний вид, боковой вид, общий план и так далее. Разные камеры могут требовать разных экспозиций и калибровок. В интерфейсе удобно видеть их одновременно, но данные нельзя смешивать без указания источника. При записи нескольких потоков заранее оценивают суммарную пропускную способность.

Скриптовые оверлеи

Оверлей лучше строить так, чтобы он не закрывал измеряемую границу. Параметры, которыми пользуется оператор, выносят в понятные элементы настройки, а значения по умолчанию выбирают безопасными. После изменения скрипта делают визуальный контроль на тестовом кадре. Для повторяемых задач фиксируют версию утверждённого файла внутри проекта.

Проверка после обновления драйвера

Если изменился драйвер или GenTL Producer, перед серией открывают камеру, проверяют доступные свойства, разрешение, пиксельный формат, триггер и сохранение кадров. Даже при сохранённом профиле стоит удостовериться, что значения реально восстановились. Затем выполняют контрольное измерение эталона.

Оценка операторской погрешности

Простой способ оценить вклад ручной постановки — удалить измерение и повторить его несколько раз, не меняя изображение. Разброс показывает, насколько однозначно виден край и насколько устойчив критерий. Если разброс велик, увеличение числа десятичных знаков бессмысленно; сначала улучшают изображение или уточняют правило выбора точки.

Сравнение двух серий

Сравнивать следует не только средние размеры, но и условия съёмки: профиль калибровки, разрешение, объектив, рабочее расстояние, фильтры и параметры камеры. Если хотя бы один геометрически значимый параметр изменился, разницу нельзя автоматически приписывать самому объекту. Контрольный эталон между сериями помогает быстро обнаружить сдвиг установки.

Хранение конфигураций

Название конфигурации должно сообщать оператору, когда её использовать. Короткие имена вроде профиль 1 опасны: через месяц непонятно, какой объектив им соответствует. Полезнее включать в имя тип установки и увеличение, а подробности хранить в сопроводительной методике. Это снижает вероятность выбора неверного масштаба.

Выбор разрешения

Высокое разрешение даёт больше пикселей на измеряемую деталь, но увеличивает объём данных и нагрузку. Если объект занимает лишь небольшую часть кадра, лучше сначала оптимизировать оптику и компоновку поля, чем бесконечно повышать разрешение. Для выбранного режима обязательно выполняют отдельную калибровку и проверку.

Биннинг и пропуск пикселей

Эти режимы могут уменьшать объём данных или менять чувствительность, но одновременно влияют на пространственную детализацию. Если они переключаются, старую калибровку нельзя использовать без проверки. Для тонких линий и небольших зазоров предпочтителен режим, в котором кромка представлена достаточным количеством пикселей.

Работа с видео

Если задача состоит в измерении конкретных состояний процесса, удобнее сохранить отдельные кадры в нужные моменты либо извлечь их из потока с пониманием влияния кодека. Сильное сжатие может создавать блоки и размывать контуры. Для документирования движения это приемлемо, а для точного покадрового измерения предпочтительнее исходные изображения.

Контрольная точка	Что проверить	Признак готовности
Оптика	Фокус, рабочее расстояние, увеличение	Контур резкий, масштаб не меняется
Освещение	Равномерность, отсутствие клиппинга	Гистограмма не упирается в края
Калибровка	Эталон и единицы	Второй известный размер измеряется правильно
Фильтры	Состав и параметры	После коррекции масштаб повторно проверен
Измерения	Правило постановки точек	Повторные измерения дают малый разброс
Файлы	Каталог, формат, шаблон имени	Тестовая серия не перезаписывает данные
Экспорт	Единицы и столбцы CSV	Строки однозначно соответствуют объектам
Архив	Исходник, оформленный кадр, таблица	Результат можно восстановить и проверить

Контроль геометрии после перемещения камеры

Даже небольшое изменение наклона камеры способно сделать прямоугольный объект трапецией и изменить экранную длину в разных частях поля. После перестановки штатива, объектива или держателя выполняют калибровку заново и проверяют сетку. Если рабочее место переносится регулярно, полезно иметь механические упоры, которые задают повторяемое положение камеры и образца.

Выбор участка для калибровки

Эталон следует размещать там, где обычно находятся измеряемые объекты. Если приходится работать по всему полю, проверяют несколько областей. Калибровка только в центре не выявит сильную краевую дисторсию. Если ошибка возрастает к краям, измерения лучше ограничить центральной зоной либо применить проверенную коррекцию оптики.

Фиксация параметров камеры

Перед серией записывают или сохраняют экспозицию, усиление, пиксельный формат, разрешение и параметры объектива, которые доступны конкретному устройству. Автоматическое восстановление настроек экономит время, но контрольный кадр остаётся полезным: он подтверждает, что изображение действительно совпадает с ожидаемым состоянием.

Работа с едва заметными границами

Когда граница имеет плавный градиент, попытка выбрать самую чёрную или самую белую точку нестабильна. Лучше определить правило по геометрии перехода и придерживаться его. Стабильность можно проверить повторными измерениями на одном кадре. Если результат слишком зависит от оператора, задача требует улучшения освещения, оптики или более автоматизированного метода анализа.

Проверка единиц перед экспортом

Число в CSV имеет смысл только вместе с единицей и калибровкой. Перед серией полезно сделать контрольный экспорт одного объекта и убедиться, что итог соответствует подписи на изображении. Это простая проверка, которая выявляет неверный профиль до того, как накопится большая таблица неправильных значений.

Разделение исходных и обработанных кадров

Если применяются фильтры, сохраняйте исходник отдельно. Обработанный кадр удобнее для чтения, но исходный позволяет понять, откуда появилась граница и не был ли результат усилен обработкой. Для спорных измерений наличие обоих вариантов значительно упрощает проверку.

Контроль дискового пространства

Последовательности без потерь и несжатое видео быстро занимают большой объём. Перед длительной записью рассчитывают примерный расход по размеру тестового файла и длительности. Лучше заранее выделить отдельный каталог и убедиться, что система не пишет на почти заполненный диск, где скорость и стабильность могут ухудшиться.

Понятные подписи объектов

При большом числе измерений подписи должны оставаться читаемыми и однозначно связанными с линиями. Перекрывающиеся числа делают визуальную проверку почти невозможной. Располагайте подписи за пределами критических контуров и используйте согласованный порядок объектов, который совпадает с порядком строк в экспортируемых данных.

Повторная верификация после смены разрешения

Разрешение определяет координатную сетку изображения. Даже если поле зрения физически кажется тем же, коэффициент пикселей на единицу может измениться. После выбора другого режима захвата всегда выполняют контроль эталоном и при необходимости создают отдельную калибровку для этого режима.

Когда фильтр Sobel полезен

Sobel подчёркивает границы и может помочь оператору увидеть слабый переход, но одновременно усиливает высокочастотный шум. Его лучше использовать как диагностический вид, а не как универсальный этап обработки. Если контур становится рваным, сначала уменьшают шум и улучшают освещение.

Когда ложные цвета помогают

Ложная цветовая карта полезна при сравнении уровней яркости, которые трудно различить глазом. Она не добавляет новых данных, а меняет представление. Для геометрических размеров ориентируются на тот же физический переход, а не на произвольную границу между цветами палитры.

Проверка многокамерной синхронности

Одновременное отображение нескольких камер не гарантирует, что их кадры получены в один и тот же момент. Если временное совпадение критично, используют аппаратные механизмы синхронизации и проверяют характеристики камеры. Для статических объектов это ограничение обычно менее важно.

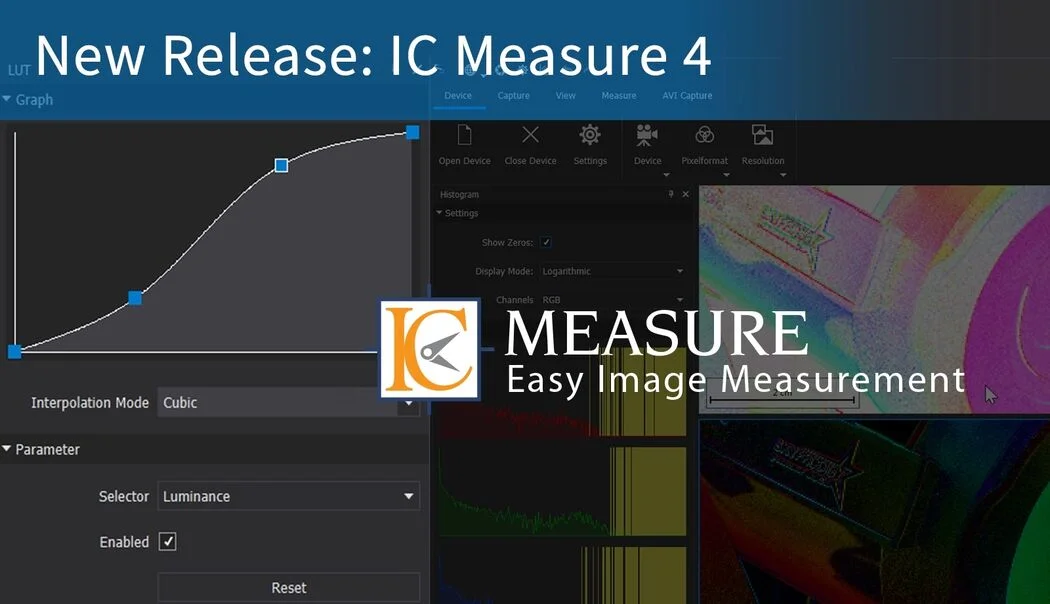

Как читать элементы интерфейса без лишних действий

Панель Device отвечает за выбор источника и параметры камеры. Перед измерением здесь важны три проверки: выбрано именно нужное устройство, разрешение соответствует рабочей методике, а свойства камеры восстановлены ожидаемыми значениями. В многокамерной установке полезно открывать устройства в постоянном порядке, чтобы расположение живых окон не менялось от запуска к запуску. Это снижает риск перепутать левый и правый ракурс при экспорте результатов.

Раздел Capture предназначен для одиночных кадров и серий. Для единичной фиксации достаточно проверить папку и формат, а для последовательности дополнительно задаются схема имени, индекс или временная метка, интервал и условие завершения. Если серия запускается вручную клавишей или внешним переключателем, оператору удобнее заранее открыть каталог назначения и убедиться, что первый пробный файл появился с ожидаемым именем.

Раздел View управляет представлением живого изображения: масштабом, перемещением, ориентацией и вспомогательными способами контроля. Здесь цифровое увеличение следует воспринимать как инструмент навигации. Оно помогает поставить измерительную точку точнее, но не заменяет оптического увеличения и не добавляет деталей, которых нет в исходных пикселях. Если при сильном увеличении видны крупные квадратные пиксели, дальнейший экранный зум уже не повышает измерительную информативность.

Раздел Measure собирает геометрические примитивы и операции с измерительными объектами. Полезная привычка — после выбора инструмента сначала определить, сколько точек он требует и в каком порядке они задают геометрию. Для линии это очевидно, а для угла, окружности по трём точкам или многоугольника порядок влияет на удобство построения. Перед серией стоит потренироваться на контрольном кадре, чтобы оператор не менял технику постановки от образца к образцу.

Раздел AVI Capture относится к записи потока. При выборе сжатия важны не только имя кодека и качество, но и фактическая способность компьютера записывать поток без пропусков. Короткий тестовый ролик следует воспроизвести и визуально проверить. Если цель — последующее измерение отдельных состояний, параллельно полезно сохранять ключевые кадры в формате изображения без потерь, чтобы анализ не зависел от поведения видеокодека.

Геометрия изображения и измерительная достоверность

Параллельность плоскости объекта сенсору

Двумерное экранное измерение предполагает, что измеряемая геометрия корректно проецируется на изображение. Если плоская деталь наклонена, дальняя сторона оказывается меньше ближней, а круг превращается в эллипс. Для небольших углов ошибка может быть незаметна на глаз, но проявиться в числах. Поэтому перед калибровкой плоский эталон и объект выравнивают одинаково, а параллельность проверяют по сетке, прямоугольнику или другому симметричному образцу.

Коррекция перспективы способна визуально выправить наклон, но её параметры становятся частью измерительной модели. После изменения такой коррекции старую калибровку использовать нельзя без проверки. Надёжная последовательность: настроить геометрию съёмки, при необходимости выполнить коррекцию, затем откалибровать уже получаемое представление и проверить второй известный размер. Это предотвращает скрытое смешение двух разных геометрий.

Рабочее расстояние и глубина объекта

При обычной объективной системе масштаб зависит от расстояния до объекта. Если калибровочная линейка лежит на столе, а измеряемый элемент расположен на несколько миллиметров выше, коэффициент может отличаться. Чем больше увеличение и чем короче рабочее расстояние, тем заметнее эффект. Для точного контроля эталон располагают в той же плоскости, что и измеряемая кромка, либо используют телецентрическую оптику и методику, рассчитанную на требуемую глубину.

У объёмных образцов полезно заранее выбрать одну измерительную плоскость. Например, диаметр верхнего края втулки и диаметр нижнего отверстия могут находиться на разных расстояниях от объектива. Если оба значения нужны с высокой точностью, одна калибровка может быть недостаточна. IC Measure не строит трёхмерную модель автоматически, поэтому такие различия должен учитывать оператор или методика измерений.

Пиксельная дискретизация

Даже при идеальной калибровке координаты изображения имеют конечную дискретность. Если измеряемый зазор занимает пять пикселей, сдвиг точки на один пиксель меняет результат на значительную долю. Если тот же зазор занимает сто пикселей, влияние одного пикселя намного меньше. Поэтому пространственное разрешение системы оценивают не по числу мегапикселей камеры само по себе, а по тому, сколько пикселей приходится на минимальный контролируемый размер в реальной компоновке.

Увеличение разрешения имеет смысл только если оптика передаёт соответствующие детали. Размытая линза на высокомегапиксельной камере даёт больше пикселей, но не обязательно более точную границу. Перед покупкой или настройкой оборудования полезно оценивать всю цепочку: поле зрения, размер пикселя сенсора, объектив, рабочее расстояние, освещение и контраст объекта. IC Measure отображает результат этой цепочки и не может восстановить отсутствующую оптическую информацию.

Как выбирать границу на реальном объекте

Металлическая кромка

На хорошо освещённой металлической детали граница часто выглядит как резкий переход между поверхностью и фоном. Если рядом появляется светлый ореол от отражения, измерительную точку ставят по геометрически обоснованному переходу, а не по самой яркой полосе. Лучше изменить освещение так, чтобы ореол исчез. Если это невозможно, критерий выбора фиксируют на контрольном изображении и применяют одинаково во всех измерениях.

Полупрозрачный или мягкий контур

У биологических образцов и прозрачных материалов край может быть плавным. Тогда два оператора способны выбрать разные точки, даже если видят один и тот же кадр. Для сравнимых результатов методика должна задать признак границы: максимум градиента, середину перехода или иной визуально воспроизводимый ориентир. IC Measure предоставляет инструменты для постановки точек, но не определяет этот критерий автоматически.

Зубчатая и шероховатая граница

На шероховатой поверхности возникает вопрос, считать ли каждый микровыступ частью контура. Для длины между двумя базовыми точками это обычно неважно, а для площади и периметра выбор детализации существенно меняет значение. Полигон следует строить с одинаковым масштабом и сходной плотностью вершин во всей серии. Если одна область обводится по крупным изгибам, а другая по каждому пиксельному зубцу, сравнение теряет смысл.

Размытый край из-за движения

Смазывание нельзя полностью исправить повышением резкости: фильтр усиливает уже записанный переход, но не возвращает точное положение объекта в момент экспозиции. Для движущихся деталей сначала сокращают выдержку и увеличивают свет. После получения резкого кадра можно использовать умеренную обработку для удобства чтения. Если движение является частью процесса, синхронизируют захват по триггеру или выбирают момент с минимальной скоростью.

Настройка камеры перед измерительной серией

Начинать лучше с разрешения и пиксельного формата, потому что они определяют объём данных и детализацию. Затем настраивают экспозицию и освещение, после чего — усиление. Если камера предоставляет автоматическую экспозицию, её можно использовать для первичного поиска рабочего диапазона, но для сравнимой серии часто удобнее зафиксировать найденное значение. Иначе программа или камера может компенсировать изменение сцены и тем самым менять внешний вид границы между образцами.

Для цветной камеры после экспозиции настраивают баланс белого. Если задача измерительная и цвет не является параметром, важнее стабильность, чем визуально красивый баланс. Автоматический баланс может немного менять каналы при появлении нового объекта; это способно изменить контраст цветной границы. В сериях лучше проверять, нужен ли автоматический режим, и при необходимости фиксировать значения после настройки света.

Резкость, шумоподавление камеры и программные фильтры требуют контроля на увеличенном участке. Слишком сильное подавление шума способно сгладить тонкую линию, а чрезмерная резкость — создать двойной контур. Полезный тест: поставить измерение на исходном и обработанном представлении одного статического объекта. Если точка систематически смещается, обработка слишком сильно влияет на геометрическое восприятие.

Если камера поддерживает биннинг, skipping или ROI, изменения этих параметров необходимо рассматривать как новый режим съёмки. Они могут менять число пикселей, поле зрения или характер дискретизации. После переключения делают контрольный кадр эталона и проверяют калибровку. Для повторяемой работы удобнее иметь отдельную конфигурацию на каждый реально используемый режим, чем перенастраивать один профиль вручную.

Захват данных без путаницы

Имена файлов

Автоматическое формирование имени полезно, если структура заранее отражает смысл серии. Префикс может обозначать образец или установку, последовательный номер — порядок кадра, а временная метка — момент съёмки. Не стоит включать в имя слишком много переменных, которые оператор вводит вручную: одна опечатка усложнит сортировку. Главное — обеспечить уникальность и однозначную связь изображения с записью измерений.

Каталоги

Для каждой серии разумно создавать отдельный каталог до запуска захвата. Внутри можно разделять исходные кадры, оформленные изображения и таблицы. Такая структура проще, чем один общий каталог с тысячами файлов. Если проект длительный, дату и идентификатор серии лучше задавать единообразно. Перед автоматической записью проверяют права на каталог и свободное место.

Формат изображения

BMP прост и предсказуем, но занимает много места. TIFF удобен как формат без потерь и хорошо подходит для технического архива. PNG тоже хранит изображение без потерь и может быть компактнее на некоторых типах сцен. JPEG экономит место, но вносит артефакты около резких границ. Для кадров, которые будут измеряться позже, формат без потерь обычно предпочтительнее; JPEG разумнее оставлять для копий отчётного назначения.

Серия по таймеру

Интервал следует задавать с учётом времени записи одного кадра. Если файл большого размера записывается дольше, чем желаемый интервал, система может не выдерживать расписание. Пробная серия показывает реальную производительность именно на выбранном диске и формате. При долгом наблюдении также проверяют энергосбережение компьютера и стабильность соединения с камерой, чтобы система не прерывала поток.

Контроль результатов после измерения

После нанесения всех объектов полезно сделать визуальный проход без изменения масштаба: проверить, что каждая линия относится к нужной детали, подписи не перепутаны, единицы одинаковы, а контур полигона не пересекает сам себя. При большом числе объектов одна случайная точка может быть труднее заметна в CSV, чем на изображении. Поэтому изображение с разметкой является важной частью контроля качества.

В таблице CSV проверяют диапазоны значений. Если один результат отличается от остальных на порядок, сначала ищут ошибку единиц или профиля калибровки, а не реальный дефект. Полезно также сравнивать повторные измерения одного контрольного объекта. Резкое изменение разброса обычно указывает на ухудшение фокуса, освещения или на изменение методики постановки точек.

Для критичной серии контрольный эталон измеряют не только до, но и после работы. Если начальное и конечное значение совпадают в пределах допустимого разброса, это подтверждает стабильность установки. Если нет — серия требует анализа: возможно, сместилась камера, изменился зум, нагрелась механика или оператор переключил профиль. Такая проверка не устраняет ошибку, но показывает, что ей нельзя пренебречь.

Когда использовать фильтры, а когда менять съёмку

Правило простое: программный фильтр полезен, когда исходные данные содержат нужную информацию, но её трудно увидеть; изменение съёмки необходимо, когда информация потеряна. Пересвеченная область уже не содержит оттенков, сильное размытие не содержит точной кромки, а закрытая деталь не может быть восстановлена фильтром. В этих случаях меняют экспозицию, свет, фокус или положение камеры.

Коррекция яркости и контраста удобна для визуального приведения рабочего диапазона. Sobel подчёркивает переходы, инверсия меняет их полярность, ложные цвета помогают различать уровни, а шумоподавление снижает случайные вариации. Каждый из этих инструментов следует оценивать на том же объекте, который будет измеряться. Эффект, полезный для одного типа поверхности, может ухудшить другой.

Геометрические фильтры требуют отдельной дисциплины, потому что меняют координаты. Если применяется коррекция перспективы или дисторсии, параметры должны быть фиксированы для серии. Калибровка выполняется после применения этой геометрии, а не до неё. При изменении Strength, центра или иных параметров коррекции контрольный эталон измеряют заново.

Оверлеи как часть рабочего стандарта

Перекрестие удобно для центрирования детали. Растровая маска помогает контролировать положение повторяющихся элементов. Линейка даёт визуальный ориентир, а временная метка — контекст длительной серии. Эти элементы не являются измерительным результатом сами по себе, но могут стандартизировать компоновку кадра. Если оператор видит, что объект ушёл относительно шаблона, он замечает проблему до начала измерений.

Lua позволяет превратить такой визуальный стандарт в настраиваемый оверлей. Параметры можно вынести в интерфейс, чтобы оператор менял только допустимые значения, например положение линии или размер зоны. Чем меньше человек редактирует код вручную, тем меньше риск случайно нарушить шаблон. После утверждения скрипта полезно сохранить контрольный снимок того, как оверлей должен выглядеть.

Если скриптовый оверлей должен попадать в сохранённое изображение, это нужно проверять на тестовом кадре. В одних проектах оверлей является частью отчёта, в других — только служебным ориентиром. Полезно заранее решить, какие слои должны присутствовать в архивном файле, чтобы не обнаружить после серии, что важная графика отсутствует или, наоборот, закрывает исходные детали.

Производительность и устойчивость работы

При одной камере производительность чаще ограничивается разрешением, частотой кадров и фильтрами. При нескольких потоках добавляется пропускная способность USB или сети, графическая обработка и запись на диск. Если интерфейс начинает реагировать медленно, полезно отключить ненужные фильтры и запись, проверить каждый поток отдельно и затем добавлять нагрузку по одному компоненту. Такой метод быстрее локализует узкое место, чем случайное изменение нескольких параметров сразу.

Для статических измерений высокая частота кадров обычно не является целью. Снижение FPS может освободить ресурсы без потери метрической информации, если объект неподвижен. Зато разрешение и качество границы напрямую влияют на постановку точек. Приоритет параметров следует выбирать по задаче: для быстрого процесса важна частота и триггер, для статической микроскопии — детализация, низкий шум и стабильность.

Если используется длительная запись, накопитель следует оценивать не только по объёму, но и по устойчивой скорости. Короткий пик скорости в характеристиках диска не гарантирует многочасовую запись без пауз. Пробный прогон с тем же разрешением, форматом и числом камер даёт более полезную информацию. После теста проверяют не только наличие файлов, но и их последовательность и размер.

Что IC Measure не делает автоматически

Программа не превращает любую фотографию в гарантированно точный чертёж. Она не знает физический масштаб без калибровки, не исправляет автоматически наклон образца и не выбирает универсально правильную границу. Эти условия задаёт пользователь. Поэтому хорошая работа начинается не с кнопки измерения, а с подготовки изображения, где геометрия и контраст уже подходят для требуемой точности.

Также не следует ожидать автоматической статистической сегментации множества объектов по одному нажатию. Основные измерения построены вокруг ручных примитивов, что даёт оператору прозрачный контроль. Для сотен частиц, клеток или дефектов, которые нужно находить без участия человека, эффективнее специализированные системы анализа изображений или машинного зрения.

Наконец, двумерное измерение не даёт полноценной трёхмерной метрологии. Если размер зависит от глубины, объект имеет сложный рельеф или требуется измерить высоту по оси камеры, одного изображения недостаточно. Для таких задач нужны стереосистемы, профилометры, 3D-сенсоры или иная технология. IC Measure остаётся инструментом измерения геометрии, наблюдаемой в плоскости изображения.

Проверка рабочего места за пять минут

• Открыть нужную камеру и убедиться, что выбран ожидаемый формат и разрешение.
• Проверить резкость по мелкой детали и отсутствие заметного движения камеры.
• Посмотреть гистограмму и исключить клиппинг на рабочей границе.
• Выбрать правильный профиль калибровки и измерить контрольный эталон.
• Убедиться, что нужные геометрические фильтры включены с утверждёнными параметрами.
• Сделать пробный кадр или короткую серию и проверить каталог, имя и формат файла.
• Поставить одно контрольное измерение дважды и оценить повторяемость.
• Проверить, что экспорт CSV содержит ожидаемые единицы и значения.

Если все восемь пунктов выполняются без расхождений, вероятность получить технически сопоставимую серию заметно выше. Такая проверка занимает меньше времени, чем повторная съёмка после обнаружения неверной калибровки. Для постоянного рабочего места её можно оформить как внутренний чек-лист рядом с компьютером и дополнить специфическими требованиями конкретной оптики или изделия.

Как интерпретировать точность чисел

Число десятичных знаков на экране не равно точности. Реальная неопределённость складывается из масштаба калибровки, качества эталона, дискретизации пикселей, дисторсии, фокуса, геометрии сцены и повторяемости ручной постановки. Если один пиксель соответствует 0,02 мм, а операторская точка гуляет примерно на два пикселя, вывод сотых долей микрометра не имеет физического смысла, даже если интерфейс способен показать много цифр.

Практически точность оценивают через проверку известного объекта и повторные измерения. Первая показывает систематическую составляющую, вторая — разброс оператора и изображения. Если оба значения укладываются в требования задачи, выбранная установка пригодна. Если нет, сначала улучшают физическую часть системы, а не формат округления.

Для отчётных данных полезно задавать число знаков в соответствии с измерительной возможностью. Это делает таблицу честнее и удобнее для анализа. При необходимости статистической обработки можно хранить исходные числовые значения, но итоговую публикацию округлять по принятой методике. Главное — не приписывать программному выводу точность, которая не подтверждена эталоном.

Финальная последовательность перед сохранением результата

Перед нажатием сохранения убедитесь, что измерение относится к нужной конфигурации, изображение находится в фокусе, подпись показывает правильную единицу, а геометрический объект установлен по принятому критерию границы. Затем сохраните кадр, экспортируйте данные и откройте полученный файл из каталога, а не только полагайтесь на отсутствие сообщения об ошибке. Эта короткая проверка подтверждает, что результат действительно записан.

После серии сохраните эталонный контрольный кадр, исходные изображения и CSV рядом с данными конфигурации. Такой архив позволяет проверить масштаб, увидеть разметку и восстановить смысл результата при последующей проверке. Перед новой серией контрольный эталон повторно измеряют и сверяют масштаб.
