ETABS — специализированная программа для расчетного моделирования, анализа и проектирования зданий. В отличие от универсальных конечно-элементных комплексов, где инженер сначала вручную выстраивает общую расчетную схему, ETABS сразу ориентирован на логику здания: этажи, сетки, планы, диафрагмы перекрытий, стены жесткости, ядра, колонны, балки, плиты, нагрузки по этажам, модальные формы, расчетные комбинации и проектные проверки элементов.

Программа используется для железобетонных, стальных, композитных и смешанных каркасов. В ней удобно собирать расчетную модель многоэтажного здания, назначать постоянные, временные, ветровые и сейсмические нагрузки, выполнять линейный и нелинейный расчет, проверять перемещения, усилия, периоды колебаний, реакции, формы потери устойчивости, результаты Response Spectrum Analysis, Time History Analysis, P-Delta анализа и Pushover Analysis. ETABS особенно хорошо раскрывается в задачах, где конструкция имеет выраженную этажную структуру: жилые башни, офисные здания, гостиницы, общественные здания, высотные комплексы, здания с ядрами жесткости, рамно-связевые системы, каркасы с плоскими плитами, здания с нерегулярной геометрией и сейсмически ответственными расчетными схемами.

Главная особенность ETABS — совмещение объектного моделирования здания и инженерного постпроцессинга. Инженер работает не только с абстрактными узлами и элементами, а с понятными объектами: Story, Grid, Frame, Shell, Diaphragm, Pier, Spandrel, Slab, Wall, Link. После запуска расчета программа формирует аналитическую модель, выполняет конечно-элементный анализ, показывает результаты в графике и таблицах, а затем позволяет перейти к проектированию железобетонных рам, стальных элементов, композитных балок, стен жесткости и плит.

ETABS нельзя воспринимать как кнопку для автоматического расчета здания. Это профессиональная расчетная среда, где качество результата напрямую зависит от правильной идеализации конструкции, корректных жесткостей, нагрузок, граничных условий, диафрагм, расчетных случаев, комбинаций и проектных настроек. При грамотной настройке программа дает очень мощный инструмент для расчетчика, но при формальном подходе так же быстро позволяет получить внешне красивые, но инженерно неверные результаты.

Кому подходит ETABS

ETABS рассчитан прежде всего на инженеров-конструкторов, которые выполняют расчет зданий, подбирают сечения, проверяют несущие элементы и готовят расчетные данные для проектной документации. Программа полезна там, где требуется не просто нарисовать каркас, а получить связанную расчетную модель здания с анализом напряженно-деформированного состояния, перемещений, усилий, сейсмического поведения и конструктивного проектирования.

Основные пользователи ETABS:

• инженеры железобетонных конструкций;

• инженеры металлических конструкций;

• расчетчики высотных зданий;

• проектировщики рамных, рамно-связевых и стеновых систем;

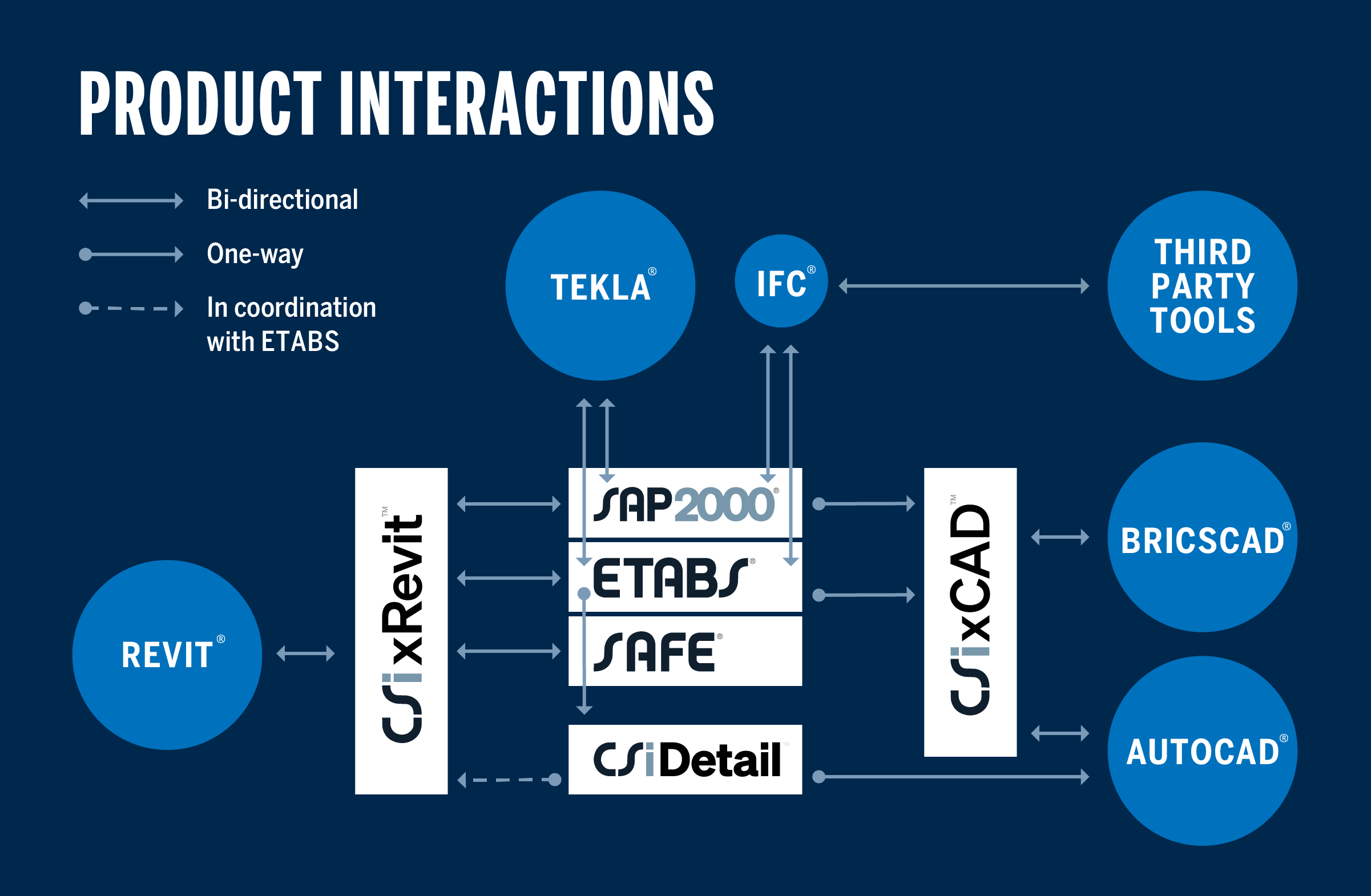

• BIM-специалисты, отвечающие за обмен расчетной и информационной модели;

• технические руководители проектных отделов;

• преподаватели и студенты строительных направлений;

• специалисты, которым нужен расчет зданий в ETABS с последующей проверкой по нормам.

В проектной практике ETABS применяют для задач, где важна этажная организация модели. Например, при расчете многоэтажного железобетонного здания инженер задает сетки осей, уровни этажей, высоты, типовые этажи, материалы, сечения колонн, стены жесткости, плиты, диафрагмы перекрытий, нагрузки на этажи и расчетные комбинации. После этого программа позволяет анализировать не только отдельные элементы, но и поведение здания в целом: горизонтальные перемещения, межэтажные перекосы, крутильные эффекты, реакции основания, распределение сейсмических сил, работу ядра и взаимодействие рам со стенами.

ETABS не является лучшим выбором для любого типа сооружений. Для мостов логичнее использовать специализированные мостовые решения, для отдельных плит и фундаментов часто удобнее SAFE, для произвольных оболочек, резервуаров, башен и промышленных металлоконструкций могут быть удобнее SAP2000, RFEM или STAAD.Pro. Но когда речь идет именно о здании, особенно многоэтажном, ETABS дает более прямой рабочий процесс: от сетки и этажей до расчетных результатов и design check.

Общая логика работы в ETABS

Работа в ETABS строится вокруг последовательного формирования расчетной модели здания. Инженер не обязан каждый раз идти строго по одному сценарию, но типовой процесс выглядит так:

1. Создать новую модель через File > New Model или кнопку New Model.

2. Выбрать систему единиц, настройки по умолчанию, расчетные нормы и базы сечений.

3. Задать сетки в плане через Grid Dimensions (Plan).

4. Задать этажи через Story Dimensions или Story Data.

5. Выбрать шаблон конструктивной схемы или начать с Grid Only.

6. Определить материалы через Define > Material Properties.

7. Задать сечения через Define > Section Properties.

8. Нарисовать колонны, балки, стены, плиты и другие объекты.

9. Назначить диафрагмы перекрытий.

10. Задать нагрузки через Define > Load Patterns и назначения нагрузок через меню Assign.

11. Создать расчетные случаи через Define > Load Cases.

12. Создать комбинации через Define > Load Combinations.

13. Проверить расчетную модель, связи, сетку конечных элементов и массу.

14. Запустить расчет через Analyze > Run Analysis.

15. Просмотреть результаты через Display.

16. Выполнить проектирование через меню Design.

17. Сформировать таблицы, отчеты и экспортировать данные.

Главный принцип ETABS — разделение модели на определения, объекты и назначения. Сначала задаются справочные сущности: материалы, сечения, диафрагмы, load patterns, load cases, combinations. Затем создаются геометрические объекты: frames, shells, links, joints. После этого объектам назначаются свойства, нагрузки, релизы, restraints, diaphragms, pier labels, spandrel labels, design overwrites и другие параметры.

Такой подход удобен для крупных моделей. Если в здании сотни колонн одного типа, инженер не редактирует каждую колонну как отдельный объект со своим набором параметров. Он создает section property, назначает его группе frame objects, а при необходимости меняет сечение централизованно. То же самое относится к slab sections, wall sections, diaphragms, load patterns и design combinations.

Интерфейс ETABS

Интерфейс ETABS построен вокруг единого рабочего окна, где совмещаются моделирование, расчет, просмотр результатов, проектирование и отчетность. В верхней части расположены главное меню и панели инструментов. Основные меню программы отражают весь расчетный процесс:

• File — создание, открытие, сохранение модели, отчеты, импорт и экспорт;

• Edit — редактирование геометрии, этажей, сеток и объектов;

• View — управление отображением, видами, планами, фасадами и 3D-окнами;

• Define — материалы, сечения, нагрузки, расчетные случаи, комбинации, диафрагмы, функции;

• Draw — построение колонн, балок, стен, плит, проемов и других объектов;

• Select — выбор элементов по типу, свойствам, группам, этажам и другим критериям;

• Assign — назначение свойств, нагрузок, диафрагм, restraints, releases и расчетных параметров;

• Analyze — настройка и запуск анализа;

• Display — вывод деформированных схем, усилий, реакций, контуров, таблиц и графиков;

• Design — проектирование и проверка элементов;

• Options — параметры отображения, единицы, настройки модели;

• Tools — дополнительные инструменты;

• Help — справка и документация.

В ETABS можно открыть несколько видов одной модели: план этажа, фасад по оси, пространственный вид, таблицу данных, диаграммы усилий, деформированную схему, результаты проектирования. Это важно для расчетчика, потому что одна и та же ошибка часто видна только в определенном представлении. Например, неправильная привязка колонны заметна на плане, неверная высота этажа — на elevation view, некорректная mesh-сетка — в аналитическом виде, а проблемы с диафрагмой — по распределению горизонтальных перемещений.

Важный элемент интерфейса — Model Explorer. Через него удобно переходить к определениям модели, свойствам, нагрузкам, объектам, таблицам, результатам анализа и проектным данным. Model Explorer полезен не только для навигации, но и для контроля структуры проекта: расчетчик видит, какие материалы заведены, какие section properties используются, какие load patterns созданы, какие группы и комбинации присутствуют в модели.

ETABS также активно использует табличный подход. Многие данные можно не только задавать через диалоговые окна, но и редактировать в таблицах. Это удобно для массовых правок: высоты этажей, координаты, нагрузки, сечения, группы, design overwrites, результаты анализа. Табличный режим хорошо сочетается с Excel: данные можно копировать, проверять, сортировать и переносить в расчетные ведомости.

Создание новой модели здания

Создание модели начинается через File > New Model или кнопку New Model. На старте задаются единицы измерения, исходные настройки, база стальных сечений и проектные нормы. Затем открывается окно New Model Quick Templates, где определяется базовая структура здания.

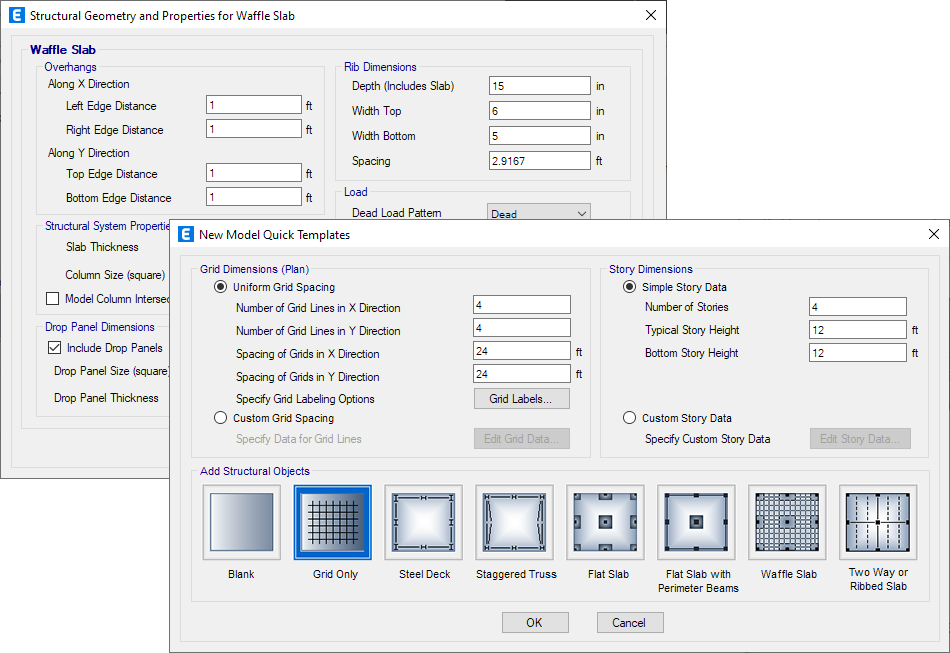

В окне New Model Quick Templates есть несколько ключевых блоков:

Блок	Что задается	Зачем это нужно
Grid Dimensions (Plan)	количество осей и шаги сетки в X/Y	формирует плановую координационную основу модели
Uniform Grid Spacing	равномерный шаг сетки	подходит для регулярных зданий
Custom Grid Spacing	индивидуальные расстояния между осями	нужен для реальных планов с разными пролетами
Story Dimensions	количество этажей и высоты	создает этажную структуру модели
Simple Story Data	типовая высота и нижний этаж	быстрый вариант для регулярных зданий
Custom Story Data	индивидуальные отметки, высоты и типовые этажи	применяется для сложных зданий
Add Structural Objects	выбор стартового шаблона	быстро создает основу конструктивной схемы

В нижней части окна находятся шаблоны Blank, Grid Only, Steel Deck, Staggered Truss, Flat Slab, Flat Slab with Perimeter Beams, Waffle Slab, Two Way or Ribbed Slab. На практике расчетчики часто начинают с Grid Only, если хотят полностью контролировать геометрию. Шаблоны с плитами и каркасами удобны для учебных моделей, предварительных расчетов и регулярных систем, но в реальном проекте их почти всегда приходится дорабатывать.

При создании модели важно сразу определить систему единиц и не путать единицы ввода. ETABS позволяет переключать отображаемые единицы во время работы, но расчетчик должен понимать, в каких единицах вводятся нагрузки, размеры сечений, модуль упругости, масса и результаты. Ошибка в единицах — одна из самых опасных, потому что модель может выглядеть корректно, но выдавать физически неверные перемещения и усилия.

Для здания с регулярной сеткой можно задать, например, 6 осей в направлении X, 4 оси в направлении Y, шаги 6 м и 7,5 м, 15 этажей с типовой высотой 3,3 м и нижним этажом 4,2 м. Для реального здания с нерегулярным планом лучше использовать Custom Grid Spacing и вручную задать расстояния между осями, чтобы модель совпадала с архитектурной или конструктивной разбивкой.

Этажи, сетки и геометрия здания

Этажная логика — одно из главных преимуществ ETABS. Программа понимает здание как набор уровней, а не просто как набор узлов в пространстве. Это упрощает создание типовых этажей, копирование элементов, назначение нагрузок, просмотр результатов и контроль межэтажных перемещений.

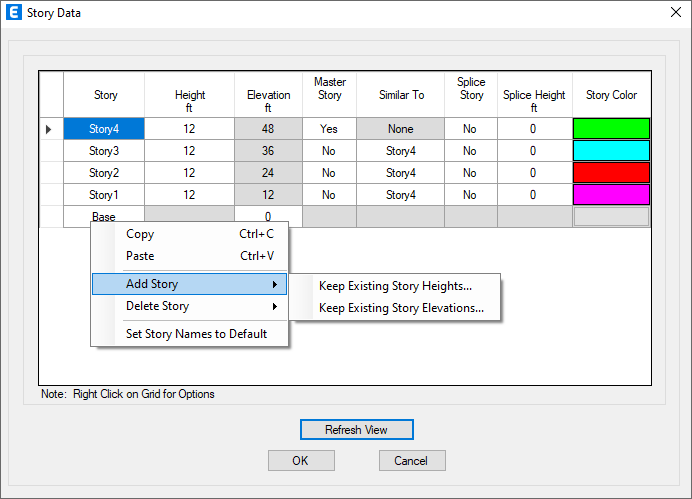

Форма Story Data используется для задания этажей. В ней есть поля:

• Story — имя этажа;

• Height — высота этажа;

• Elevation — отметка уровня;

• Master Story — признак главного, управляющего этажа;

• Similar To — связь этажа с типовым этажом;

• Splice Story — признак стыка стальных колонн;

• Splice Height — высота стыка;

• Story Color — цвет этажа для отображения.

Поля Master Story и Similar To особенно полезны в многоэтажных зданиях. Если несколько этажей имеют одинаковую планировку колонн, стен, балок и плит, можно работать с типовым этажом, а изменения распространять на связанные уровни. Это ускоряет моделирование и снижает риск, что на одном из повторяющихся этажей расчетчик случайно оставит другой элемент или забудет изменить сечение.

Сетки в ETABS могут быть декартовыми, цилиндрическими и произвольными. Декартовая сетка используется в большинстве прямоугольных зданий. Цилиндрическая полезна для круглых, радиальных или секторных планов. Произвольные grid systems удобны для зданий с поворотами осей, сложной геометрией, атриумами, ломаными фасадами и несколькими блоками.

Для работы с фасадами ETABS поддерживает developed elevations. Это полезно, когда фасад или линия стен не совпадает с прямой осью. Расчетчик может получить развернутый elevation view вдоль заданной линии и редактировать элементы как на обычном фасаде. Такой подход удобен для стен жесткости сложного очертания, наклонных контуров, криволинейных фасадов и зданий с нестандартным планом.

Материалы и сечения

Материалы в ETABS задаются до назначения сечений. Для расчетной модели важны не только названия материалов, но и их физические характеристики: модуль упругости, коэффициент Пуассона, плотность, вес, прочность, температурное расширение, параметры нелинейности. В железобетонных моделях расчетчик задает бетон и арматуру, в стальных — марки стали, в композитных — сочетание бетона и стали.

Типовой порядок работы:

1. Открыть Define > Material Properties.

2. Добавить новый материал или отредактировать существующий.

3. Указать тип материала: concrete, steel, rebar, aluminum, other.

4. Проверить плотность, модуль упругости и прочностные параметры.

5. Задать нелинейные свойства, если модель требует nonlinear analysis.

6. Перейти к section properties.

Сечения задаются через Define > Section Properties. Для стержневых элементов используются frame sections, для плит и стен — slab, deck и wall sections. ETABS содержит библиотеки стандартных бетонных, стальных и композитных сечений, а также инструменты для пользовательских форм. Для нестандартных сечений применяется Section Designer, где можно собрать сечение сложной геометрии, назначить материалы и получить расчетные характеристики.

Для железобетонных колонн и балок важны не только геометрические размеры, но и параметры армирования. В свойствах frame section задаются данные для reinforcement: тип элемента, защитные слои, расположение продольной арматуры, параметры хомутов, расчетные допущения. Эти настройки влияют на concrete frame design и интерактивную проверку элементов.

Для стальных элементов ETABS поддерживает auto-select lists. Это список возможных сечений, из которых программа может выбирать подходящее при проектировании. Такой механизм удобен на стадии подбора металлического каркаса: инженер задает список допустимых профилей, запускает расчет и design check, затем анализирует выбранные сечения и при необходимости корректирует ограничения.

Моделирование конструктивных элементов

В ETABS расчетная модель здания собирается из объектов нескольких типов. Основные:

Тип объекта	Что моделирует	Типичные задачи
Frame object	балки, колонны, связи, распорки	осевые силы, изгиб, сдвиг, кручение, design check
Shell object	плиты, стены, диафрагмы, оболочки	мембранная и изгибная работа, контуры напряжений, mesh
Joint object	узлы, точки опирания, точки приложения нагрузок	связи, restraints, concentrated loads
Link object	специальные связи, демпферы, изоляторы	нелинейное поведение, gap, hook, damper, isolator
Area object	плоские элементы	перекрытия, стены, проемы, панели
Pier/Spandrel label	расчетные группы стен	интегральные усилия и проектирование стен

Колонны и балки обычно моделируются frame objects. Колонна задается между этажами, балка — в плане этажа между узлами или вдоль сетки. Для frame objects можно назначать релизы концов, жесткие вставки, offsets, insertion points, местные оси, нагрузки, design overwrites и группы.

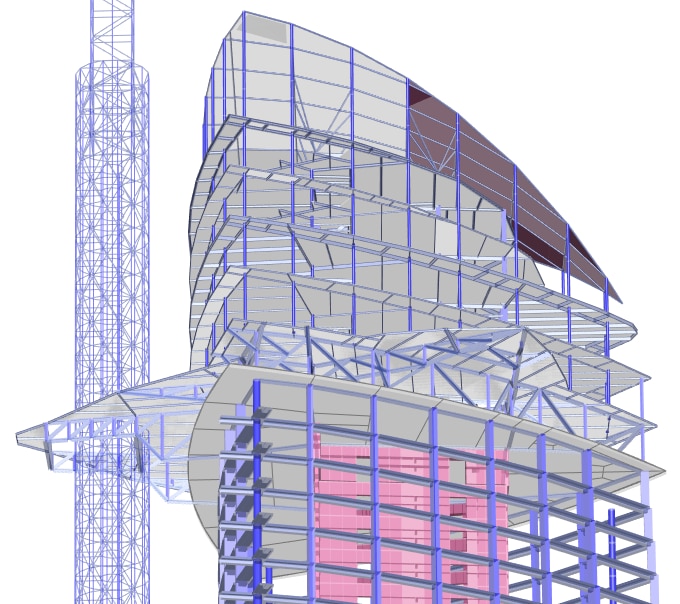

Плиты и стены моделируются shell objects. Плита перекрытия может работать только как распределитель вертикальной нагрузки или как полноценный конечный элемент с изгибной жесткостью. Стены жесткости моделируются shell objects с автоматическим или ручным разбиением на конечные элементы. Для стен важна правильная mesh-сетка, потому что слишком крупная сетка искажает распределение усилий, а слишком мелкая увеличивает время расчета и может затруднить интерпретацию результатов.

В ETABS есть различие между physical model и analytical model. Physical model — это инженерная объектная модель: колонны, балки, плиты, стены, как они заданы пользователем. Analytical model — расчетная конечно-элементная модель, которая создается из объектов, их связей, mesh-настроек и назначений. Инженер должен контролировать оба уровня. Красиво нарисованный physical model не гарантирует корректный analytical model, если элементы не соединены, неправильно разбиты, имеют неверные offsets или не совпадают по узлам.

Диафрагмы перекрытий

Диафрагмы перекрытий — ключевой инструмент для расчета зданий на горизонтальные нагрузки. В ETABS можно задавать Rigid, Semi Rigid и Flexible diaphragms. Диафрагма связывает горизонтальную работу перекрытия и влияет на распределение ветровых и сейсмических нагрузок между рамами, стенами и ядрами жесткости.

Жесткая диафрагма подходит для перекрытий, которые в своей плоскости значительно жестче вертикальных несущих элементов. Такой подход часто используют для типовых железобетонных перекрытий, когда нужно получить распределение горизонтальной нагрузки по центрам жесткости и масс. Полужесткая диафрагма применяется, когда деформации перекрытия в плане существенны: большие проемы, вытянутые планы, нерегулярная геометрия, слабые участки, transfer slabs, подиумы, этажи с резкими изменениями жесткости. Flexible diaphragm применяется реже и требует аккуратной инженерной интерпретации.

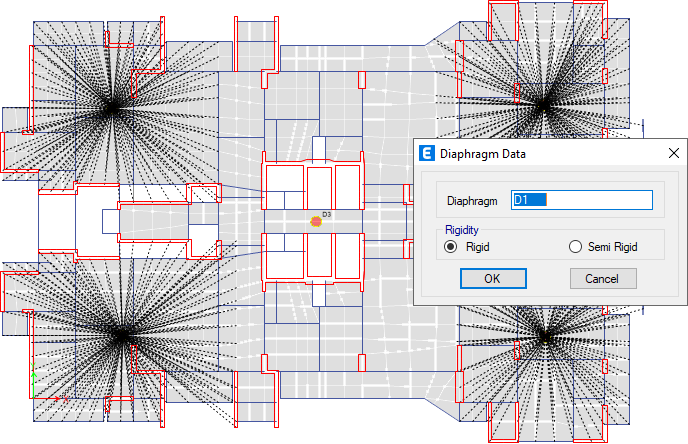

Диафрагмы задаются через Define > Diaphragms, а затем назначаются объектам. Для shell objects используется команда Assign > Shell > Diaphragm. Для joint objects можно использовать Assign > Joint > Diaphragms, но для перекрытий обычно правильнее назначать диафрагму именно shell objects, чтобы назначение соответствовало плоскости перекрытия.

Типичные ошибки при работе с диафрагмами:

• назначение одной жесткой диафрагмы на два фактически разделенных блока здания;

• отсутствие диафрагмы на уровне, где заданы автоматические ветровые или сейсмические нагрузки;

• назначение rigid diaphragm на перекрытие с крупными проемами и гибкими участками;

• забытое назначение диафрагмы на часть shell objects;

• неправильное понимание центра масс и центра жесткости;

• использование жесткой диафрагмы там, где нужно видеть локальную работу плиты в плане.

В расчетах на сейсмику диафрагмы особенно важны. Эксцентриситеты и крутильные эффекты имеют смысл только тогда, когда этажи корректно связаны диафрагмами. Если диафрагма не назначена или назначена неправильно, расчетная схема может дать неверное распределение горизонтальных сил.

Сетки конечных элементов и автоматическое разбиение

Shell objects в ETABS автоматически разбиваются на конечные элементы для расчета. Это касается плит, стен, рамп, оболочек и других тонкостенных объектов. Разбиение может быть автоматическим или ручным. Автоматическая mesh-сетка удобна тем, что расчетчик задает объект крупной областью, а ETABS сам формирует аналитические finite elements. Но инженер должен контролировать результат, потому что качество mesh напрямую влияет на усилия, напряжения и перемещения.

Для плит перекрытий используется Assign > Shell > Floor Auto Mesh Options. Для стен и других area objects также применяются настройки автоматической сетки. Важно смотреть не только на физические объекты, но и на shell analysis mesh. После запуска анализа желательно включать отображение mesh, чтобы проверить, как программа фактически разбила плиты и стены.

Практические правила:

• mesh должна отражать геометрию проемов, стен, колонн и линий опирания;

• для стен жесткости сетка должна быть достаточно детальной по высоте и длине;

• в местах концентрации усилий сетку лучше уточнять;

• слишком вытянутые и неравномерные элементы ухудшают качество результата;

• для сравнения усилий в стенах удобно использовать pier labels, а не читать каждый shell element отдельно;

• при изменении геометрии нужно заново проверять mesh.

В ETABS есть ручное внешнее разбиение, когда area object делится на отдельные объекты. Такой подход дает расчетчику больший контроль, но увеличивает трудоемкость редактирования. Автоматическое внутреннее разбиение удобнее для большинства моделей зданий, особенно если расчетчик понимает, где нужно задать дополнительные линии разбиения и как контролировать конечную сетку.

Нагрузки в ETABS

Нагрузки в ETABS начинаются с определения Load Patterns. Load pattern — это пространственное распределение нагрузки определенного типа. Нагрузка сама по себе еще не является расчетным случаем; чтобы получить перемещения и усилия, load pattern должен быть использован в load case.

Команда Define > Load Patterns открывает форму, где задаются:

• имя нагрузки в поле Load;

• тип в списке Type;

• коэффициент собственного веса Self Weight Multiplier;

• автоматическая боковая нагрузка через Auto Lateral Load;

• добавление через Add New Load;

• изменение через Modify Lateral Load.

Типовые load patterns:

Тип	Пример	Как используется
Dead	собственный вес, постоянные слои	гравитационный расчет, масса, комбинации
Live	временная эксплуатационная нагрузка	расчет перекрытий, балок, колонн
Wind	ветер X/Y	горизонтальные нагрузки
Seismic	сейсмика X/Y	response spectrum, equivalent lateral force
Snow	снеговая нагрузка	покрытия и кровли
Temperature	температурное воздействие	температурные деформации
Other	специальные нагрузки	технологические, монтажные, пользовательские

Нагрузки назначаются через меню Assign. Для frame objects применяются Assign > Frame Loads, для shell objects — Assign > Shell Loads, для joint objects — Assign > Joint Loads. Можно задавать равномерные нагрузки, трапецеидальные нагрузки, сосредоточенные силы и моменты, давления, температурные воздействия, перемещения опор, wind pressure coefficients и другие типы воздействий.

Для перекрытий часто используются shell uniform loads. Например, постоянные слои пола назначаются как равномерная нагрузка на slab objects, временная нагрузка — как отдельный load pattern Live, перегородки — как дополнительная dead load или отдельный pattern, если их нужно контролировать в комбинациях. Для балок можно задавать distributed loads, line loads, point loads. Для узлов — concentrated forces and moments.

Отдельное внимание нужно уделять собственному весу. Если в load pattern Dead задан Self Weight Multiplier = 1, ETABS автоматически учитывает вес элементов по плотности материалов и геометрии. Дополнительные постоянные нагрузки — полы, стяжки, фасады, перегородки, инженерные системы — нужно назначать отдельно, чтобы не смешивать их с автоматически рассчитанным весом конструкций.

Автоматические ветровые и сейсмические нагрузки

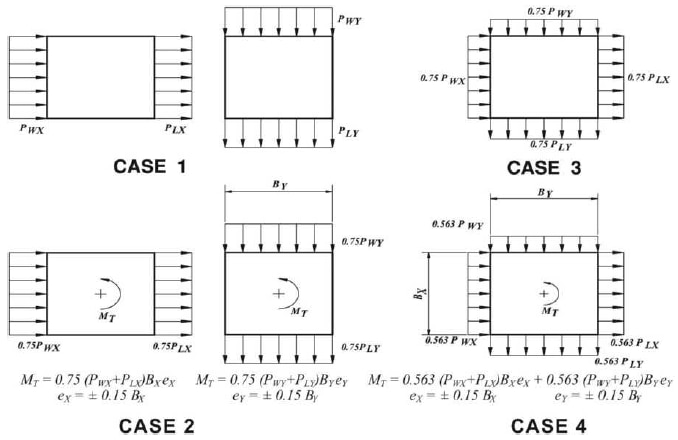

ETABS умеет генерировать автоматические боковые нагрузки через Auto Lateral Load. Для ветра задается load pattern типа Wind, для сейсмики — Seismic. После выбора подходящего варианта расчетчик нажимает Add New Load, выделяет созданную нагрузку и открывает параметры через Modify Lateral Load.

Автоматическая генерация ветровой нагрузки полезна для регулярных зданий, но ее нельзя применять без проверки. Расчетчик должен контролировать:

• направление ветра;

• высоту здания;

• расчетные коэффициенты;

• экспозицию;

• назначение диафрагм;

• наличие cladding objects;

• правильность плана здания;

• распределение нагрузок по этажам;

• знаки и направления нагрузок;

• расчетные комбинации.

Для сейсмики важны масса, диафрагмы, эксцентриситеты, модальные формы и расчетные параметры. В Seismic Load Pattern задаются направление, eccentricity options, коэффициенты и другие параметры в зависимости от выбранного метода. Если модель не имеет корректно заданных масс и диафрагм, автоматическая сейсмическая нагрузка может быть формально создана, но инженерный смысл результата будет сомнительным.

В зданиях с нерегулярной формой, несколькими блоками, температурными швами, разными высотами или сложной системой жесткости автоматические нагрузки нужно проверять особенно тщательно. ETABS ускоряет рутинную часть, но не заменяет инженерное решение о том, как именно должна работать расчетная схема.

Расчетные случаи и комбинации

После создания load patterns нужно определить load cases. Команда Define > Load Cases открывает форму Load Cases, где можно добавлять, копировать, изменять и удалять расчетные случаи. Load case определяет, как именно нагрузка прикладывается к конструкции и какой метод анализа используется.

Основные типы load cases в ETABS:

Load case	Назначение
Linear Static	обычный линейный статический расчет
Nonlinear Static	нелинейный статический расчет, P-Delta, pushover
Modal	формы собственных колебаний
Response Spectrum	спектральный сейсмический расчет
Time History	расчет реакции во времени
Buckling	формы потери устойчивости
Staged Construction	поэтапное возведение
Hyperstatic	вторичные эффекты и специальные расчетные задачи

Load combinations создаются через Define > Load Combinations. Они используются для проверки усилий, перемещений и проектирования. Комбинации могут включать постоянные, временные, ветровые, сейсмические и специальные нагрузки с коэффициентами. Для design-проверок ETABS может формировать расчетные комбинации по выбранным design codes, но расчетчик все равно должен контролировать, какие combination участвуют в проектировании.

Пример логики:

• DEAD — постоянная нагрузка;

• LIVE — временная;

• WIND-X и WIND-Y — ветер;

• EQ-X и EQ-Y — сейсмика;

• MODAL — модальный случай;

• RS-X и RS-Y — response spectrum;

• COMB1, COMB2, COMB3 — расчетные комбинации;

• ENVELOPE — огибающая.

Ошибки в комбинациях часто приводят к неправильному проектированию. Например, если расчетчик создал load patterns, но не включил нужные load cases в design combinations, проектная проверка будет неполной. Если сейсмические направления не объединены правильно, можно недооценить усилия. Если в Dead одновременно включены собственный вес и повторно назначенный вес конструкций, постоянная нагрузка будет задвоена.

Запуск расчета

Перед запуском анализа используется Analyze > Set Load Cases to Run. Эта команда открывает форму, где видно, какие load cases будут выполняться, какие уже посчитаны, какие исключены, и какие результаты можно удалить. Это удобно для больших моделей: не всегда нужно пересчитывать все nonlinear time history cases, если расчетчик изменил только небольшой параметр и хочет быстро проверить линейную схему.

Основной запуск выполняется через Analyze > Run Analysis. После запуска ETABS формирует аналитическую модель, создает mesh, собирает матрицы жесткости и масс, применяет нагрузки, выполняет выбранные расчетные случаи и сохраняет результаты. В процессе могут появляться предупреждения и ошибки. Их нельзя игнорировать.

Типичные сообщения, требующие проверки:

• нестабильность модели;

• незафиксированные степени свободы;

• disconnected objects;

• несовпадающие узлы;

• элементы с нулевой или почти нулевой длиной;

• слишком большая деформация;

• проблемы с нелинейной сходимостью;

• отсутствие массы для динамического расчета;

• некорректные load cases;

• неудачный mesh.

После расчета модель обычно блокируется, чтобы результаты соответствовали текущей геометрии и назначениям. Если расчетчик меняет модель, результаты становятся неактуальными, и анализ нужно запускать заново. Это нормальная логика расчетных программ: нельзя одновременно редактировать несущую схему и считать, что старые результаты остаются действительными.

Важно понимать разницу между analysis и design. Анализ вычисляет перемещения, усилия, реакции, напряжения, формы колебаний и другие расчетные результаты. Design использует эти результаты для проверки и подбора элементов по нормам. Если после design-подбора изменились сечения, нужно заново выполнить analysis, а затем снова design check.

Виды анализа в ETABS

ETABS поддерживает широкий набор расчетных методов. Для обычного здания часто достаточно линейного статического, модального и спектрального анализа. Для высотных, сейсмических, нерегулярных или ответственных объектов подключаются P-Delta, nonlinear static, time history, staged construction и performance-based design.

Static Analysis

Статический анализ применяется для постоянных, временных, снеговых, ветровых и других нагрузок, которые рассматриваются без явной зависимости от времени. В линейном статическом расчете жесткость конструкции считается постоянной, а результат пропорционален нагрузке. Это базовый расчет для большинства элементов.

P-Delta

P-Delta анализ учитывает влияние продольных сил на боковые перемещения. Для высотных зданий этот эффект может быть существенным. Сжатые колонны и стены при горизонтальных перемещениях создают дополнительные моменты, которые увеличивают деформации и усилия. В ETABS P-Delta может применяться как предварительная нелинейная жесткость для последующих линейных случаев или как полноценный нелинейный учет для комбинаций.

Modal Analysis

Модальный расчет определяет формы собственных колебаний, периоды и частоты. В ETABS доступны Eigen Vector Analysis и Ritz Vector Analysis. Eigen modes показывают естественные формы колебаний системы. Ritz vectors особенно полезны для динамических нагрузок, потому что формируются с учетом пространственного распределения возбуждения.

Response Spectrum Analysis

Response Spectrum Analysis используется для сейсмического расчета по спектрам. Вместо прямого временного акселерограммы применяется спектр отклика, а результат получается статистическим объединением модальных вкладов. В ETABS этот метод удобен для практического проектирования зданий в сейсмических районах, особенно когда требуется учитывать динамическое поведение, но полный time history не нужен.

Time History Analysis

Time History Analysis рассчитывает пошаговую реакцию конструкции во времени. Он применяется для сейсмических записей, динамических воздействий, вибрации оборудования, взрывных воздействий, ветровых пульсаций и других задач. В ETABS доступны линейные и нелинейные варианты, включая modal superposition и direct integration. Нелинейный time history требует особенно аккуратной настройки модели, демпфирования, шагов интегрирования, начальных условий и критериев сходимости.

Nonlinear Static / Pushover

Pushover Analysis используется для оценки нелинейного поведения здания при возрастающей боковой нагрузке. В ETABS можно назначать plastic hinges, fiber hinges и nonlinear layered shell elements. Такой расчет показывает, где формируются пластические зоны, как перераспределяются усилия, какой запас деформационной способности имеет система и как здание приближается к предельному состоянию.

Buckling

Buckling analysis определяет формы потери устойчивости. Для стальных и тонкостенных систем это важно при оценке общей устойчивости, чувствительности к геометрической нелинейности и возможных форм потери равновесия. В ETABS можно выполнять линейный buckling и учитывать исходные состояния из нелинейных или staged construction расчетов.

Staged Construction

Staged Construction Analysis моделирует поэтапное возведение здания. Это важно для высотных железобетонных зданий, где последовательность строительства, ползучесть, усадка, изменение прочности бетона и накопление нагрузок влияют на перераспределение усилий. В обычной линейной модели здание как будто появляется сразу целиком, но в реальности нижние этажи получают нагрузку раньше, а жесткость и деформации меняются во времени.

Нелинейный и сейсмический расчет

ETABS часто используют в сейсмическом проектировании, потому что программа сочетает этажную модель здания, диафрагмы, модальный анализ, response spectrum, time history, nonlinear hinges, performance checks и инструменты для стен жесткости. Сейсмический расчет в ETABS не сводится к нажатию одной кнопки. Он требует последовательной подготовки модели.

Для корректного сейсмического анализа нужно:

• задать массу через mass source;

• назначить диафрагмы;

• проверить жесткости плит, стен, колонн и балок;

• задать cracked section modifiers для железобетонных элементов, если это требуется расчетной методикой;

• определить modal case;

• проверить участие массы по направлениям;

• задать response spectrum functions или time history functions;

• настроить load cases;

• проверить torsional behavior;

• оценить межэтажные перемещения;

• проверить base reactions и распределение сейсмических сил.

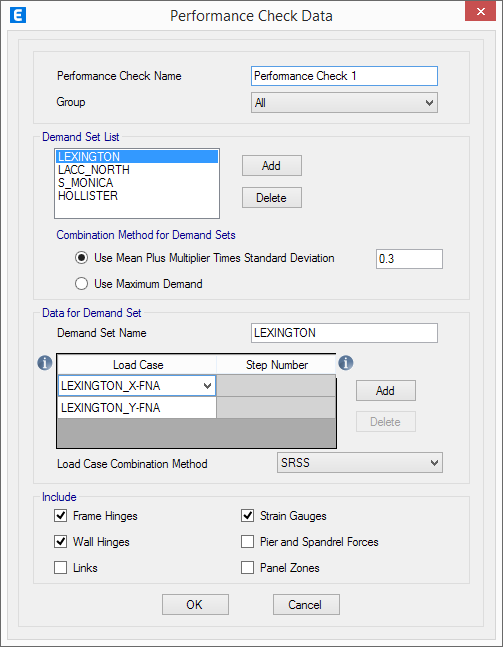

В nonlinear static и performance-based design важны hinges и acceptance criteria. Для frame elements можно задавать plastic hinges, для стен — fiber models и nonlinear layered shell. ETABS позволяет анализировать demand/capacity ratio, performance levels, вклад разных demand sets и поведение элементов при нелинейных воздействиях.

Нелинейный расчет особенно чувствителен к идеализации. Если линейная модель допускает определенную грубость на ранней стадии, то nonlinear time history или pushover требуют точной настройки сечений, материалов, жесткостей, связей, граничных условий, массы, damping и шагов расчета. Инженер должен проверять не только итоговую картинку, но и графики сходимости, последовательность образования шарниров, реакции, энергетический баланс и реалистичность деформаций.

Просмотр результатов расчета

После анализа ETABS предоставляет результаты в графическом и табличном виде. Основные команды находятся в меню Display. Расчетчик может показывать деформированную схему, усилия, реакции, напряжения, контуры, диаграммы, формы колебаний и результаты проектирования.

Типовые команды и результаты:

Команда / режим	Что показывает
Display > Show Deformed Shape	деформированная схема по load case или combination
Display > Show Forces/Stresses	усилия и напряжения в элементах
Frame/Pier/Spandrel Forces	N, V, M, T для стержней, стен и перемычек
Shell Force and Stress Contours	контуры усилий и напряжений в плитах и стенах
Show Reaction Forces	опорные реакции
Show Mode Shape	формы собственных колебаний
Section Cuts	интегральные усилия через заданное сечение
Tables	численные данные модели и результатов

Для frame objects обычно анализируют axial force, shear force, bending moment и torsion. Для shell objects смотрят мембранные усилия, изгибные моменты, сдвиги, напряжения и контуры. Для здания в целом важны story drifts, base shear, modal participation, center of mass, center of rigidity, overturning moments, reactions и перемещения верха.

Результаты нужно читать инженерно. Например, большая красная зона на contour plot не всегда означает ошибку конструкции: это может быть локальная концентрация около угла проема или колонны, которую нужно интерпретировать с учетом mesh. С другой стороны, равномерные контуры могут скрывать слишком грубую сетку, которая сгладила реальную концентрацию усилий.

Для контроля здания полезно использовать несколько уровней проверки:

1. Общие реакции и равновесие.

2. Перемещения верха здания.

3. Межэтажные перекосы.

4. Формы колебаний и периоды.

5. Усилия в основных вертикальных элементах.

6. Усилия в плитах и diaphragm behavior.

7. Design check элементов.

8. Табличный контроль критических значений.

Если результат кажется неожиданным, нельзя сразу менять сечение. Сначала нужно понять причину: нагрузка, жесткость, связь, диафрагма, mesh, масса, комбинация или ошибка моделирования.

Проектирование железобетонных конструкций

ETABS поддерживает concrete frame design для железобетонных балок и колонн. Проектирование выполняется через меню Design > Concrete Frame Design. Типовой порядок:

1. Выполнить анализ через Analyze > Run Analysis.

2. Выбрать расчетные комбинации через Design > Concrete Frame Design > Select Design Combinations.

3. При необходимости задать overwrites через Design > Concrete Frame Design > View/Revise Overwrites.

4. Запустить проверку через Design > Concrete Frame Design > Start Design/Check.

5. Показать результаты через Design > Concrete Frame Design > Display Design Info.

6. Открыть интерактивную проверку правым кликом по элементу.

7. Изменить сечение через Change Design Section, если требуется.

8. Перезапустить analysis и design check после изменения сечений.

Concrete frame design в ETABS рассчитывает требуемую площадь арматуры, проверяет балки и колонны, учитывает выбранные design codes и позволяет интерактивно просматривать результаты по элементам. В режиме interactive design можно открыть форму concrete beam или concrete column design information, увидеть входные данные, усилия, расчетные комбинации, требуемое армирование, коэффициенты и overwrites.

Для железобетона важны modifiers жесткости. Реальные железобетонные элементы трещинообразуются, поэтому расчетная жесткость может отличаться от полной геометрической. ETABS позволяет назначать property modifiers для frame и shell elements. Их выбор зависит от расчетной методики, стадии проектирования и требований норм. Неправильные modifiers могут существенно изменить периоды, перемещения, распределение усилий и результаты design check.

Железобетонные стены рассчитываются через shear wall design. Для этого стенам назначаются Pier Labels и Spandrel Labels. Pier label объединяет группу shell elements стены в расчетный вертикальный элемент, а spandrel label — перемычки и горизонтальные участки. Это позволяет получать интегральные shears, moments и axial forces для проектирования, а не анализировать каждый finite element отдельно.

Проектирование стальных и композитных конструкций

Для металлических каркасов используется Design > Steel Frame Design. ETABS выполняет проверку стальных frame elements по выбранным design codes, показывает passed/failed, utilization ratios, расчетные усилия, критические комбинации и параметры устойчивости. Для предварительного подбора удобно использовать auto-select lists: программа выбирает подходящее сечение из заданного списка, а расчетчик затем анализирует рациональность результата.

Типовой порядок steel design:

1. Задать стальные материалы.

2. Импортировать или создать steel frame sections.

3. Назначить сечения колоннам, балкам и связям.

4. Задать unbraced lengths, effective length factors и overwrites при необходимости.

5. Запустить analysis.

6. Выбрать design combinations.

7. Выполнить Design > Steel Frame Design > Start Design/Check.

8. Просмотреть результаты через Display Design Info.

9. Скорректировать сечения.

10. Повторить анализ и проверку.

ETABS также поддерживает composite beam/column design и steel joist design. Композитные балки применяются в зданиях со стальным каркасом и бетонной плитой, где совместная работа стали и бетона позволяет уменьшить сечения и оптимизировать конструкцию. При этом расчетчик должен правильно задать deck/slab properties, composite behavior, shear studs, camber и design parameters.

Для стальных зданий особенно важна устойчивость. ETABS дает инструменты проверки, но инженер должен корректно задавать расчетные длины, связи, releases, bracing, diaphragms и боковое раскрепление. Если в модели балка выглядит закрепленной плитой, но расчетные параметры не отражают этого, design check может быть некорректным.

Проектирование стен и плит

Стены жесткости в ETABS моделируются shell elements и проектируются через shear wall design. Для этого задаются pier и spandrel labels. Pier labels позволяют получать интегральные усилия по группе shell elements, а spandrel labels — по перемычкам и горизонтальным участкам. Это особенно важно для стен с проемами, ядер жесткости, лестнично-лифтовых блоков и стеновых систем.

Shear wall design позволяет оценивать:

• продольную арматуру;

• поперечную арматуру;

• усилия от overturning;

• сдвиговые усилия;

• demand/capacity ratio;

• результаты по pier и spandrel;

• расчетные комбинации;

• design overwrites.

Плиты в ETABS могут рассчитываться как shell elements, а для slab design используются design strips. ETABS рассчитывает minimum reinforcement requirements, арматуру по полосам и результаты в нескольких станциях. Design strips могут быть неортогональными и иметь переменную ширину. Это удобно для общей оценки плит в здании, особенно если расчетчик хочет видеть работу перекрытия в составе пространственной модели.

При этом для детального проектирования плит и фундаментов часто используют SAFE. ETABS хорошо показывает глобальную работу здания, распределение усилий, реакции, диафрагмы и поведение каркаса. SAFE удобнее для углубленного расчета фундаментных плит, mat foundations, isolated footings, punching shear и детального проектирования плоских плит. В практике ETABS и SAFE часто используются совместно: ETABS — для общей модели здания, SAFE — для детальной работы с плитами и фундаментами.

Таблицы, отчеты и экспорт результатов

ETABS силен не только графикой, но и таблицами. Через tabular output можно получить входные данные, назначения, результаты анализа, design results, реакции, усилия, перемещения, модальные параметры, story data, load patterns, load cases и combinations. Таблицы можно сортировать, копировать, сохранять и использовать для проверки.

Основные направления работы с таблицами:

• контроль исходных данных;

• поиск элементов с одинаковыми или отличающимися свойствами;

• проверка нагрузок;

• выгрузка усилий;

• сравнение реакций;

• анализ story drifts;

• подготовка расчетных ведомостей;

• экспорт в Excel;

• передача данных в пользовательские скрипты.

ETABS поддерживает report generation. Отчеты могут включать model definition information, analysis results, design results, таблицы, оглавление и выбранные разделы. Через File > Create Report можно сформировать пользовательский отчет, включить нужные таблицы и вывести результаты для печати или передачи в проектную документацию.

При подготовке отчета важно не выгружать все подряд. Полный отчет большой модели может быть огромным и неудобным. Лучше формировать структурированный набор данных: описание модели, материалы, сечения, нагрузки, комбинации, ключевые перемещения, реакции, модальные параметры, результаты проектирования критических элементов, выводы по расчету.

BIM и обмен данными

ETABS поддерживает обмен с BIM- и CAD-средами. В проектном процессе это важно, потому что расчетная модель редко существует отдельно от архитектурной, конструктивной и документационной моделей. Однако обмен данными не отменяет инженерной проверки. BIM-модель и расчетная модель имеют разную логику: первая описывает физические элементы и документацию, вторая — расчетную идеализацию.

Для Revit используется CSiXRevit. Он обеспечивает двустороннюю связь между Revit и ETABS, а также другими продуктами CSI. Возможны сценарии: создать новую расчетную модель из Revit, обновить существующую модель, создать новый проект Revit из ETABS, обновить существующий проект Revit. Такой round-tripping полезен, когда проект развивается итерационно и нужно согласовывать изменения между расчетчиком и BIM-командой.

Для AutoCAD и BricsCAD применяется CSiXCAD. Он связывает расчетные модели ETABS или SAP2000 с чертежной средой, помогает формировать 3D-модель и набор чертежей, которые затем дорабатываются в CAD. Для Tekla Structures доступен обмен с возможностью передачи модели между средами и принятия изменений.

ETABS также поддерживает IFC 2x3 и IFC 4, DXF/DWG, CIS/2, IGES, SDNF, Microsoft Access database, импорт из STAAD и STRUDL. На практике обмен требует проверки:

• совпадают ли оси и уровни;

• не потерялись ли материалы;

• корректно ли распознаны сечения;

• совпадают ли физические и аналитические линии элементов;

• правильно ли передались стены и плиты;

• не появились ли дубли;

• не нарушились ли связи в узлах;

• сохранились ли нагрузки и комбинации, если они передавались;

• соответствует ли расчетная модель инженерной идеализации.

Самая распространенная ошибка при BIM-обмене — ожидание, что импортированная модель сразу готова к расчету. ETABS может принять геометрию, но расчетчик обязан проверить расчетные оси, соединения, stiffness modifiers, mesh, restraints, diaphragms и loads.

API и автоматизация

ETABS поддерживает CSI API, который позволяет управлять моделью из внешних приложений и скриптов. API применяют для автоматизации повторяющихся задач, генерации параметрических моделей, выгрузки результатов, интеграции с Excel, создания внутренних расчетных инструментов и проверки больших наборов данных.

Поддерживаемые языки и среды включают VBA, VB.NET, C#, C++, Visual Fortran, Python и Matlab. Особенно часто API используют вместе с Excel: расчетчик создает smart spreadsheet, из которой можно запускать ETABS, менять параметры модели, выполнять расчет и возвращать результаты в таблицы.

Практические задачи для API:

• автоматическое создание сетки и этажей;

• генерация колонн, балок и стен по таблице координат;

• массовое назначение section properties;

• создание load patterns и combinations;

• запуск анализа;

• выгрузка story drifts;

• выгрузка base reactions;

• получение усилий в элементах;

• проверка design ratios;

• сравнение вариантов здания;

• оптимизация сечений;

• подготовка отчетных таблиц.

API особенно полезен для типовых зданий, вариантного проектирования и больших моделей, где ручные операции занимают слишком много времени. Но автоматизация не должна скрывать расчетную логику. Скрипт может быстро создать тысячу элементов, но если шаблон содержит ошибку, она размножится на всю модель.

Производительность и работа с крупными моделями

ETABS рассчитан на крупные модели зданий. Производительность зависит от числа элементов, качества mesh, количества load cases, nonlinear settings, time history steps, числа модальных форм, объема output и настроек solver. Для обычного многоэтажного здания основное время часто занимает не геометрия, а динамический, нелинейный или staged construction расчет.

SAPFire Analysis Engine поддерживает несколько 64-bit solvers, eigen analysis, Ritz analysis и параллельные вычисления. Это важно для больших моделей с множеством shell elements и dynamic load cases. DirectX-графика помогает работать с пространственными моделями, вращать их, просматривать этажи и результаты без постоянного торможения интерфейса.

Чтобы модель считалась быстрее и стабильнее, расчетчик должен:

• избегать неоправданно мелкой mesh-сетки;

• не создавать дублирующиеся элементы;

• удалять лишние load cases;

• отключать ненужные cases через Set Load Cases to Run;

• не сохранять избыточный output без необходимости;

• группировать элементы;

• проверять модель на нестабильности;

• использовать рациональные story similarity и повторяемость;

• отделять предварительный расчет от финального nonlinear analysis.

Быстрая модель не всегда хорошая, но чрезмерно тяжелая модель тоже опасна: ее сложнее проверять, дольше пересчитывать и труднее интерпретировать. Хорошая расчетная модель в ETABS должна быть достаточно подробной для инженерной задачи, но не перегруженной бессмысленными деталями.

Практический сценарий: расчет многоэтажного железобетонного здания

Рассмотрим типовую последовательность для железобетонного здания с колоннами, стенами жесткости и плитами перекрытий.

1. Создание модели

Инженер запускает File > New Model, выбирает единицы, базовые настройки, затем в New Model Quick Templates задает сетку и этажи. Если здание имеет регулярные пролеты, можно использовать Uniform Grid Spacing. Если план реальный и пролеты разные, выбирается Custom Grid Spacing и Edit Grid Data.

Для этажей задаются Number of Stories, Typical Story Height, Bottom Story Height или открывается Custom Story Data через Edit Story Data. После этого выбирается Grid Only, чтобы вручную построить несущую схему.

2. Настройка этажей

Через Edit > Edit Stories and Grid Systems инженер открывает story data и уточняет отметки, высоты, master story, similar to. Типовые этажи связываются с главным этажом, чтобы ускорить моделирование. Нижний этаж может иметь другую высоту, технические этажи — свои отметки, а кровля — отдельную нагрузочную схему.

3. Материалы и сечения

Через Define > Material Properties задаются бетон, арматура и другие материалы. Затем через Define > Section Properties создаются:

• колонны 400x400, 500x500, 600x600;

• балки 300x600, 400x700;

• стены 200, 250, 300 мм;

• плиты 180, 200, 220 мм;

• специальные участки transfer slab;

• жесткие или условные элементы, если они нужны расчетной схеме.

Для железобетонных frame sections задаются reinforcement data. Для wall/slab sections проверяется толщина, материал, тип поведения и modifiers.

4. Моделирование колонн, балок, стен и плит

Колонны рисуются на планах этажей или в 3D-виде. Балки строятся по осям. Стены жесткости и ядро моделируются shell objects. Плиты задаются area objects на каждом уровне. Если этажи типовые, ETABS позволяет копировать элементы по этажам и использовать story similarity.

После построения геометрии нужно проверить:

• все ли колонны соединены с балками и плитами;

• нет ли разрывов стен по высоте;

• совпадают ли стены с этажными отметками;

• не пересекаются ли элементы без соединения;

• нет ли лишних дублей;

• правильно ли заданы openings;

• корректно ли работают supports на основании.

5. Диафрагмы и mesh

Через Define > Diaphragms создается, например, D1 с типом Rigid или Semi Rigid. Затем плиты выделяются и получают назначение через Assign > Shell > Diaphragm. Для здания с крупными проемами или сложным планом часто выбирается semi-rigid diaphragm, чтобы увидеть деформацию перекрытия в плане.

Далее проверяются auto mesh options. Для плит и стен задаются параметры разбиения, после расчета включается отображение shell analysis mesh. Если сетка плохо отражает стены, проемы или зоны концентрации усилий, ее корректируют.

6. Нагрузки

Через Define > Load Patterns задаются:

• DEAD с self weight multiplier;

• SDL для дополнительных постоянных нагрузок;

• LIVE для временных нагрузок;

• WINDX, WINDY;

• EQX, EQY;

• при необходимости TEMP, SNOW, ROOF LIVE.

На плиты назначаются shell uniform loads. На балки — distributed loads. На фасадные или cladding elements могут назначаться wind pressure coefficients. Для сейсмики задается mass source, потому что динамический расчет должен использовать корректную массу здания.

7. Load cases и combinations

Через Define > Load Cases создаются линейные статические cases для Dead, Live, Wind, Seismic, modal case, response spectrum cases. Через Define > Load Combinations создаются расчетные combinations для прочности, эксплуатационной пригодности, сейсмических сочетаний и design.

Перед расчетом инженер проверяет Analyze > Set Load Cases to Run, чтобы убедиться, что нужные cases включены.

8. Анализ

Запускается Analyze > Run Analysis. После расчета проверяются warnings. Затем просматриваются:

• deformed shape;

• reactions;

• story drift;

• modal periods;

• modal participating mass ratios;

• base shear;

• frame forces;

• shell contours;

• wall pier forces;

• diaphragm behavior.

Если обнаружены ошибки, модель корректируется и пересчитывается.

9. Проектирование

Для балок и колонн запускается Design > Concrete Frame Design > Start Design/Check. Результаты показываются через Display Design Info, а отдельные элементы открываются в interactive design. Для стен используются pier/spandrel labels и shear wall design. Для плит анализируются design strips и reinforcement requirements.

Если программа подобрала другие сечения или расчетчик изменил размеры, нужно повторить analysis, затем снова design check. В ETABS проектирование — итерационный процесс, а не одноразовая операция.

10. Отчет

Финальный этап — табличный контроль и отчет. Через Model Explorer и tables выгружаются исходные данные, нагрузки, комбинации, перемещения, усилия, реакции и design results. Через File > Create Report формируется отчет с нужными разделами. Для проектной работы часто дополнительно готовятся таблицы в Excel и пояснительная записка с инженерными выводами.

Сильные стороны ETABS

Главное преимущество ETABS — специализация на зданиях. Программа не пытается быть одинаково удобной для мостов, резервуаров, опор ЛЭП, машиностроительных рам и фундаментов. Она концентрируется на building analysis and design, поэтому многие действия соответствуют привычной логике конструктора зданий.

Сильные стороны:

• удобная работа с этажами и типовыми уровнями;

• быстрая генерация сеток, story data и шаблонов;

• объектное моделирование frames и shells;

• развитые инструменты диафрагм;

• автоматические wind и seismic load patterns;

• modal, response spectrum и time history analysis;

• P-Delta, pushover, staged construction;

• nonlinear hinges и layered shell;

• concrete frame design, steel frame design, shear wall design, slab design;

• pier и spandrel labels для стен;

• tabular output и report generation;

• интеграция с Revit, AutoCAD, BricsCAD, Tekla, IFC;

• CSI API для автоматизации;

• удобный Model Explorer;

• несколько видов модели в одном рабочем пространстве.

ETABS особенно силен там, где нужно быстро собрать расчетную модель здания и многократно корректировать ее на стадии проектирования. Например, если меняется расположение стен жесткости, высота этажей, сечения колонн или нагрузки, программа позволяет относительно быстро пересчитать модель, сравнить story drifts, усилия и design ratios.

Ограничения и слабые места

ETABS требует квалификации. Программа не проверяет инженерный смысл каждого решения пользователя. Она может посчитать модель с неправильными диафрагмами, неверной массой, завышенными жесткостями, плохо заданной mesh-сеткой или ошибочными combination, если формально модель остается вычислимой.

Основные ограничения:

• программа ориентирована на здания, а не на любые сооружения;

• сложная нелинейная модель требует высокой квалификации;

• импорт из BIM требует обязательной проверки;

• автоматические нагрузки нельзя использовать без контроля;

• результаты shell contours нужно интерпретировать с учетом mesh;

• design check зависит от корректных section properties и overwrites;

• для детального расчета фундаментов и плит часто удобнее SAFE;

• для произвольных оболочек и промышленных конструкций могут быть удобнее универсальные комплексы;

• большие nonlinear time history модели требуют аккуратной настройки и времени.

Отдельно стоит отметить, что ETABS не заменяет инженерную расчетную записку. Он дает модель, результаты, таблицы и проектные проверки, но выводы о работоспособности конструкции, выборе расчетной схемы, допущениях, коэффициентах, комбинациях и конструктивных решениях принимает инженер.

Сравнение с аналогами

ETABS часто сравнивают с SAP2000, STAAD.Pro, Autodesk Robot Structural Analysis Professional, Dlubal RFEM и SCIA Engineer. Все эти программы относятся к расчету конструкций, но имеют разный фокус.

Программа	Основной фокус	Где сильнее ETABS	Где аналог может быть удобнее
SAP2000	универсальный расчет конструкций	здания, этажи, диафрагмы, story data, walls, building workflow	мосты, башни, нестандартные сооружения, общие КЭ-задачи
STAAD.Pro	универсальный анализ и проектирование разных сооружений	многоэтажные здания, сейсмика зданий, этажная логика	промышленные рамы, международные workflows Bentley, разные типы сооружений
Autodesk Robot Structural Analysis Professional	расчет конструкций в BIM-связке Autodesk	специализированная работа со зданиями, ETABS story workflow, стены и диафрагмы	связка с Revit внутри Autodesk-экосистемы
Dlubal RFEM	универсальная КЭ-модель стержней, пластин, оболочек, тел	высотные здания, быстрые story-based модели, building design	оболочки, плиты, пространственные системы, модульная расчетная среда
SCIA Engineer	расчет зданий и сооружений с BIM-ориентацией	привычный для ETABS workflow зданий, сейсмический building analysis	европейские workflows, интеграция с некоторыми региональными нормами и BIM-процессами

ETABS и SAP2000

SAP2000 — универсальный расчетный комплекс CSI. Он удобен для широкого спектра сооружений: мостов, ферм, башен, резервуаров, пространственных систем, промышленных конструкций. ETABS использует близкую расчетную философию, но фокусируется на зданиях. В ETABS проще работать с этажами, диафрагмами, стенами, story drift, типовыми уровнями и building-specific design. Если объект — многоэтажное здание, ETABS обычно быстрее приводит расчетчика к результату. Если объект не имеет этажной логики, SAP2000 может быть рациональнее.

ETABS и STAAD.Pro

STAAD.Pro силен как универсальная среда для анализа и проектирования разных сооружений, особенно в компаниях, где уже используется Bentley-инфраструктура. Он хорошо подходит для промышленных каркасов, стальных конструкций, инженерных сооружений, нагрузок разных типов. ETABS удобнее для зданий с большим количеством этажей, диафрагм, стен жесткости и сейсмического анализа. В ETABS меньше ручной настройки именно для building workflow.

ETABS и Autodesk Robot Structural Analysis Professional

Robot Structural Analysis Professional часто выбирают в проектах, где основной BIM-инструмент — Revit и важна работа внутри Autodesk-экосистемы. Robot поддерживает статический, нелинейный, buckling и динамический анализ, но ETABS дает более специализированную среду для высотных и многоэтажных зданий. Если расчетчик работает преимущественно со зданиями, стенами, ядрами, диафрагмами и сейсмикой, ETABS обычно воспринимается как более профильный инструмент. Если проектная организация глубоко встроена в Autodesk workflow, Robot может быть удобен организационно.

ETABS и Dlubal RFEM

RFEM — мощная конечно-элементная среда для стержней, пластин, стен, оболочек и объемных элементов. Он удобен для сложных пространственных систем, оболочек, промышленных сооружений, комбинированных моделей и задач, где нужна гибкая КЭ-идеализация. ETABS сильнее именно как программа для зданий: этажи, стены, диафрагмы, load patterns, story drift, seismic workflow, design of building systems. Если задача — высотное здание, ETABS часто быстрее. Если задача — произвольная пластинчато-оболочечная конструкция, RFEM может дать больше гибкости.

ETABS и SCIA Engineer

SCIA Engineer также применяется для зданий и сооружений, особенно в европейской практике. Он имеет развитую BIM-ориентацию и расчетные возможности для разных материалов. ETABS выигрывает там, где важны привычные инструменты CSI, высотное строительство, сейсмический workflow, pier/spandrel для стен и тесная связка с SAFE/SAP2000. SCIA может быть удобнее в организациях, где расчетные стандарты, шаблоны и процессы уже настроены вокруг этой среды.

Типичные ошибки пользователей ETABS

Ошибки в ETABS редко выглядят как очевидная поломка модели. Чаще программа считает, но результат оказывается неверным из-за неправильной идеализации. Поэтому расчетчик должен проверять модель системно.

Неверные единицы измерения

Ошибка в единицах может исказить нагрузки, материалы, размеры и результаты. Например, нагрузка, введенная как кН/м² вместо Н/мм² или наоборот, приведет к катастрофически неверным усилиям. Перед вводом данных нужно всегда смотреть активные единицы в интерфейсе.

Дублирование собственного веса

Если Self Weight Multiplier уже учитывает вес конструкций, не нужно повторно назначать тот же вес как дополнительную нагрузку. Дополнительные постоянные нагрузки должны включать только то, что не моделируется геометрией и материалами: отделка, полы, потолки, инженерия, перегородки.

Неправильные диафрагмы

Одна rigid diaphragm на несколько разделенных блоков может искусственно связать здание. Отсутствие диафрагмы может нарушить распределение боковых нагрузок. Semi-rigid diaphragm часто требуется для нерегулярных планов, больших проемов и подиумов.

Плохая mesh-сетка

Слишком грубая mesh-сетка сглаживает усилия, слишком мелкая увеличивает расчетное время. Некачественные вытянутые элементы ухудшают результаты. Mesh нужно проверять после анализа, а не только до него.

Неверные связи и restraints

Если основание, шарниры, releases или link elements заданы неправильно, расчетная схема будет отличаться от реальной конструкции. Особую опасность представляют случайные механизмы, лишние защемления и несовпадающие узлы.

Слепое доверие автоматическим нагрузкам

Auto Lateral Load ускоряет работу, но не освобождает от проверки коэффициентов, направлений, диафрагм, высот, масс, центров жесткости и комбинаций. Автоматическая нагрузка должна соответствовать расчетной модели, а не просто присутствовать в списке load patterns.

Непроверенные комбинации

Design check зависит от выбранных design combinations. Если расчетчик забыл включить комбинацию или использовал неверный коэффициент, проектирование элементов будет неполным. Нужно отдельно проверять strength combinations, serviceability combinations и seismic combinations.

Неправильная интерпретация design results

Passed/failed — это не весь анализ. Нужно смотреть критическую комбинацию, усилия, армирование, slenderness, overwrites, расчетные длины, modifiers, section changes и соответствие analysis section design section. После изменения design section необходимо снова запускать анализ.

Итоговая оценка

ETABS — одна из самых сильных программ для расчета, анализа и проектирования зданий. Ее ценность не в том, что она умеет считать конструкции вообще, а в том, что она делает это в логике здания: этажи, планы, диафрагмы, стены, ядра, рамы, нагрузки по уровням, сейсмический анализ, story drift, pier/spandrel, design checks и отчеты.

Программа хорошо подходит для многоэтажных железобетонных и стальных зданий, высотных комплексов, зданий с ядрами жесткости, рамно-связевых систем, объектов в сейсмических районах и проектов, где нужна связка расчетной модели с BIM/CAD. ETABS позволяет быстро переходить от геометрии к расчету, от расчета к проектированию и от проектирования к табличным результатам.

Главное условие эффективной работы — инженерный контроль. В ETABS нужно внимательно задавать материалы, сечения, нагрузки, диафрагмы, mass source, mesh, load cases, combinations, design overwrites и расчетные параметры. Программа дает мощный инструмент, но не заменяет расчетчика. При правильной настройке ETABS становится полноценной рабочей средой для анализа зданий: от предварительной схемы до детальной проверки несущих элементов и подготовки расчетных данных.
