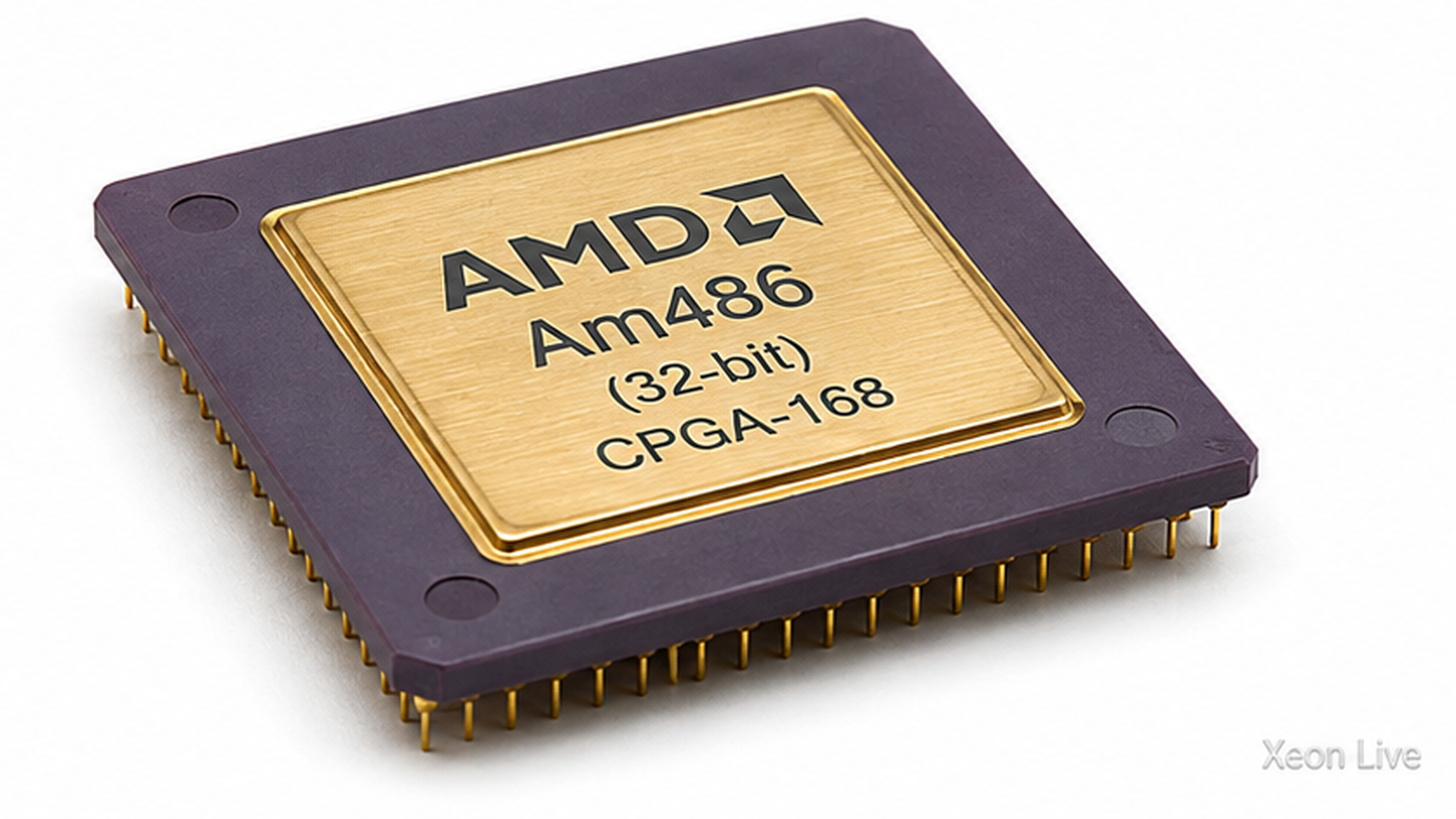

AMD Am486 в исполнении CPGA-168 — это не одна модель, а крупная группа 32-битных x86-процессоров первой половины и второй половины 1990-х годов, включающая недорогие варианты SX без встроенного математического сопроцессора, классические DX, модели с удвоением внутренней частоты DX2, трёхкратным умножением DX4, а также поздние Enhanced Am486 с переработанной подсистемой питания, системным управлением и кэшем первого уровня с режимом write-back. Именно 168-контактный керамический PGA стал для настольных Am486 одним из главных форм-факторов: такой процессор устанавливается в соответствующее гнездо материнской платы, а его совместимость определяется не только геометрией разъёма, но и напряжением питания, частотой системной шины, режимом кэширования и настройками платы.
Внутри одной внешне похожей группы CPGA-168 встречаются изделия на 5 В и 3,3 В, ядра с 8 и 16 КБ L1, варианты write-through и write-back, частоты от 33 до 120 МГц, множители 1×, 2× и 3×, коммерческие и промышленные температурные исполнения. Поэтому практический интерес к серии сегодня связан не только с коллекционированием. Am486 остаётся важной платформой для точного восстановления DOS- и ранних Windows-систем, ремонта промышленного оборудования, работы с историческим программным обеспечением и построения быстрых 486-компьютеров без перехода к Pentium.
Что представляет собой серия AMD Am486 (32-bit) CPGA-168
Семейство Am486 продолжило линию x86-совместимых процессоров AMD после Am386 и принесло в неё полноценную архитектуру класса 80486: 32-битную обработку данных, 32-битную внешнюю шину, встроенный кэш первого уровня, аппаратную поддержку страничной виртуальной памяти и, в моделях DX, интегрированный блок вычислений с плавающей точкой. Для программного обеспечения это прежде всего процессор поколения 486, рассчитанный на DOS, Windows 3.x, Windows 95, OS/2 и 32-битные операционные системы того времени. Для разработчика платы это сложнее: разные ревизии требуют точного выбора напряжения, частоты, режима кеша и сигналов управления.
Базовые Am486DX и Am486SX изготавливались по 0,7-мкм CMOS-процессу и содержали около миллиона транзисторов. Их L1 имел объём 8 КБ и работал по схеме write-through. DX оснащался встроенной FPU, SX — нет. У DX2 внутреннее ядро работает вдвое быстрее внешней шины: 50 МГц получается из 25 МГц, 66 МГц — из 33 МГц, 80 МГц — из 40 МГц. DX4 использует трёхкратный коэффициент: 75/25, 90/30, 100/33 и 120/40 МГц. Название DX4 поэтому обозначает поколение и коммерческую маркировку, а не множитель 4×.
Поздний Enhanced Am486 — существенная эволюция, а не только новая надпись на крышке. В нём появились дополнительные средства энергосбережения, системного управления и версии L1 с write-back. Самые поздние CPGA-168 с индексом V16B получили 16 КБ L1, 0,35-мкм технологию и примерно 1,2 млн транзисторов. Они выпускались значительно дольше эпохи обычного домашнего 486, что объясняет встречающиеся экземпляры конца 1990-х и даже начала 2000-х годов: рынок встроенной техники жил по иным срокам, чем розничный настольный ПК.
| Параметр | Диапазон и реализация внутри CPGA-168 |
|---|---|
| Архитектура | 32-битная x86, класс 80486 |
| Ядра / потоки | 1 / 1 |
| Частоты ядра | 33, 40, 50, 66, 75, 80, 90, 100 и 120 МГц в подтверждённых массовых вариантах семейства |
| Внешняя частота | 25, 30, 33 или 40 МГц; у ранних DX/SX частота ядра равна частоте шины |
| Множитель | 1× у DX/SX, 2× у DX2/SX2, 3× у DX4 |
| Шина данных | 32 бита, с механизмами работы с более узкими 8- и 16-битными устройствами |
| Адресное пространство | До 4 ГБ на уровне 32-битной архитектуры; реальный объём ОЗУ ограничивается платой и чипсетом |
| L1 | 8 КБ WT у ранних изделий; 8 КБ WT/WB у Enhanced; 16 КБ WB у поздних 0,35-мкм версий |
| L2 | Не встроен в процессор; обычно реализуется на материнской плате |
| FPU | Есть у DX/DX2/DX4; отсутствует у SX/SX2 |
| Техпроцесс | 0,7; 0,5 и 0,35 мкм в зависимости от поколения |
| Напряжение | 5 В у ранних версий и 3,3 В у низковольтных V-вариантов и поздних DX4/Enhanced |
| Корпус | 168-pin CPGA, керамический pin-grid array |
| Типичные гнёзда | Socket 1/2/3 для ранних 5-вольтовых изделий; Socket 3 для большинства 3,3-вольтовых и Enhanced-вариантов |
Где купить AMD Am486 CPGA-168 и сколько он стоит
На 15 августа 2026 года Am486 относится к снятой с производства коллекционной электронике. В обычной рознице серия почти исчезла, а реальные предложения формируются продавцами складских остатков и восстановленных комплектующих. Цена зависит от точной маркировки, состояния выводов, наличия следов пайки или установки, партии, редкости ревизии и факта проверки. Для сборки ретро-ПК разумно выбирать лот с читаемой верхней маркировкой и фотографиями именно продаваемого экземпляра: по одной надписи 486 без полного part number нельзя установить напряжение, объём L1 и режим кеша.
| Магазин | Цена / состояние цены на 15.08.2026 |
|---|---|
| Яндекс Маркет | 1 846 ₽ по актуальной выдаче; уценённый экземпляр, остаток ограничен |
Ноутбуки и готовые серверы на CPGA-168 не являются характерным товаром для этой серии: рассматриваемая группа относится прежде всего к сменным PGA-процессорам настольных и промышленных плат. Мобильные 486-конструкции часто использовали иные корпуса и специализированные исполнения, поэтому случайный ноутбук с надписью 486 нельзя автоматически считать системой на CPGA-168. Для готового исторического системного блока важнее получить фото материнской платы и маркировки установленного процессора.
История Am486: почему AMD понадобилась собственная 486-линейка
Появление Am486 стало для AMD стратегически важным этапом. К началу 1990-х x86-совместимый рынок уже уходил от 386 к 486, а требования программного обеспечения быстро росли. DOS-игры переходили к 32-битным защищённым режимам и объёмной графике, Windows становилась тяжелее, инженерные и офисные приложения активнее использовали FPU и память. Одной совместимости с 386 было недостаточно: производителям ПК требовался процессор с производительностью и интерфейсом класса 486.
AMD вышла на рынок настольных 486 позднее Intel, но компенсировала задержку агрессивным ценовым позиционированием и высокими частотами. Особенно заметным стал 40-МГц Am486DX: его 40-МГц внешняя шина давала высокую пропускную способность всей платформе, а цена делала систему привлекательной рядом с более дорогими Intel 486. В 1994 году DX2 и SX2 AMD уже встречались не только в малоизвестных клонах, но и в машинах крупных производителей. К 1995 году основной интерес сместился к DX4 и Enhanced, где 100–120 МГц позволяли поддерживать жизнеспособность Socket 3 на фоне распространения Pentium.
Семейство ценно ещё и тем, что показывает переход от простого наращивания частоты к управлению энергопотреблением и более эффективному кешированию. Ранний DX2-66 — по сути классическая 486-схема с 8 КБ write-through и удвоенным внутренним тактом. Enhanced DX4-100 с write-back уже заметно современнее по поведению памяти: часть записей остаётся в L1 и не уходит на внешнюю шину немедленно, снижая трафик. Поздние 16-КБ версии усиливают это преимущество и демонстрируют, почему термин Am486 охватывает несколько технологических поколений.
Корпус CPGA-168 и механическая совместимость
CPGA означает ceramic pin grid array: керамический корпус с массивом выводов на нижней стороне. Для классического Am486 это крупный квадратный корпус примерно 44–45 мм по стороне, у которого 168 электрических выводов образуют решётку с отсутствующими позициями и ориентационными признаками. Керамика хорошо переносит температуру и механически жёстче дешёвых пластиковых корпусов, но сами выводы остаются уязвимыми: согнутый контакт легко ломается после нескольких правок, а окисленный или загрязнённый вывод вызывает нестабильность шины.
Число 168 относится к корпусу процессора, а не к количеству отверстий в универсальном гнезде Socket 3. Поздние 486-платы получали разъёмы с дополнительными позициями, чтобы принимать несколько распиновок и апгрейдные процессоры. Поэтому визуальное несовпадение числа отверстий и числа ножек не означает неправильный процессор. Ориентация определяется меткой первого вывода и рисунком отсутствующих контактов; устанавливать CPU силой нельзя.
Физическая посадка также не гарантирует электрическую совместимость. Ранний A80486DX-33 рассчитан на условия, характерные для 5-вольтового 486, тогда как A80486DX4-100V8T — низковольтный 3,3-вольтовый процессор. Подача 5 В на 3,3-вольтовую версию создаёт риск необратимого повреждения. Перед установкой проверяют таблицу перемычек конкретной платы: Vcore, множитель, внешнюю частоту, режим WB/WT и тип CPU. На качественных Socket 3-платах эти параметры вынесены в набор джамперов или переключателей, а в поздних BIOS часть режима кэша задаётся программно.
Архитектура: что означает 32-bit у Am486
Маркировка 32-bit у этой серии отражает базовую организацию IA-32 поколения 486. Процессор имеет 32-битные регистры общего назначения, 32-битную арифметику и 32-битную адресацию, а внешние шины данных и адреса в настольных Am486 работают как 32-битные. Архитектурный предел физического адресного пространства составляет 4 ГБ, но материнские платы 486 почти всегда ограничены гораздо меньшим объёмом из-за числа банков SIMM, возможностей чипсета, структуры тегов внешнего кэша и BIOS.
Как и другие полноценные 486, Am486 поддерживает реальный режим для классического DOS-кода, защищённый режим для 32-битных операционных систем, Virtual 8086 для изоляции DOS-задач и страничную трансляцию памяти. Стандартная страница имеет 4 КБ. Сегментация и уровни привилегий обеспечивают базовый механизм защиты, на котором работают Windows NT, OS/2, Linux и BSD того периода. Это уже существенно более развитая среда, чем типичная модель выполнения 8086/286, хотя современные расширения защиты, виртуализации и 64-битный режим здесь отсутствуют.
Внутренняя конвейеризация 486 позволяет ряду распространённых целочисленных инструкций выполняться с темпом, заметно лучшим, чем у 386. Важную роль играет L1: данные и код, попавшие в кеш, обслуживаются без полного цикла внешней шины. Поэтому одинаковая частота двух систем не означает одинаковую скорость. Чипсет, тайминги L2, память и видеокарта определяют, насколько часто ядро вынуждено ждать внешние компоненты.
FPU: различия SX и DX
Разделение SX и DX принципиально для программ с плавающей точкой. У Am486DX, DX2 и DX4 математический сопроцессор интегрирован в сам кристалл. Это ускоряет вычисления, которые используют x87: инженерные пакеты, CAD, часть научных программ, 3D-рендеринг и игры с интенсивной плавающей арифметикой. В SX и SX2 интегрированной FPU нет. Для обычного DOS, текстовых программ и значительной части ранних игр отсутствие FPU не мешает запуску, но некоторые приложения либо работают медленнее через программную эмуляцию, либо требуют процессор DX.
Это различие особенно заметно на границе эпохи Quake. Doom в основном опирается на целочисленные вычисления и хорошо масштабируется на быстром 486. Quake намного сильнее нагружает FPU, поэтому DX4 заметно предпочтительнее SX2, а Pentium благодаря более мощной плавающей части уходит вперёд даже при близких маркетинговых частотах. Для реконструкции игрового ПК середины 1990-х DX2/DX4 представляет более универсальную основу, тогда как SX и SX2 точнее соответствуют бюджетным конфигурациям.
Кэш L1: 8 КБ WT, 8 КБ WB и 16 КБ WB
Самое важное внутреннее различие поздних Am486 — политика записи кэша. В write-through каждая запись, изменяющая данные в L1, одновременно передаётся дальше во внешнюю подсистему памяти. Такая схема проще для согласованности и хорошо совместима со старыми платами, но создаёт больше операций на шине. Write-back удерживает изменённую строку внутри L1 и переносит её в память позже, при вытеснении или по требованию протокола согласования. На медленной 486-шине это способно заметно разгрузить внешний интерфейс.
Ранние 0,7-мкм DX/SX/DX2/SX2 обычно имеют 8 КБ write-through. Низковольтные маркировки V8T прямо кодируют этот набор: V — 3,3 В, 8 — объём 8 КБ, T — write-through. Enhanced-варианты с V8B используют 8 КБ write-back, а самые поздние V16B — 16 КБ write-back. В маркировке Enhanced также встречается S, связанная с системным и энергетическим управлением.
Режим write-back требует поддержки со стороны материнской платы. Недостаточно установить V8B или V16B в Socket 3: чипсет и логика платы должны корректно работать с соответствующими сигналами и BIOS-настройкой. При неверной конфигурации система теряет преимущество WB, работает нестабильно или не запускается. Для реставрации поэтому полезнее плата с документированной таблицей jumper settings, чем плата, выбранная только по наличию Socket 3.
Внешний L2, память и влияние материнской платы
У Am486 нет встроенного L2. Вторичный кеш находится на материнской плате и обычно набран отдельными SRAM-микросхемами. В распространённых конфигурациях встречается 128, 256, 512 КБ и больше, но реальная поддержка объёма и кешируемой области определяется конкретным чипсетом и теговой памятью. Для быстрого DX4 наличие корректно работающего L2 критично: без него ядро заметно чаще обращается к сравнительно медленной DRAM.
Типичная память — 30- или 72-контактные SIMM с FPM DRAM, в поздних платах чаще 72-pin. Поскольку 486 имеет 32-битную шину данных, 72-контактный модуль даёт удобную 32-битную ширину банка, а 30-контактные SIMM приходится устанавливать группами для набора полной шины. При подборе модулей важны не только мегабайты, но и число банков, поддерживаемая плотность микросхем и тайминги платы.
Переход от 25/33 к 40 МГц внешней шины увеличивает требования ко всей системе. DX2-80 и DX4-120 используют 40-МГц FSB, поэтому память, L2, VLB и чипсет работают в более жёстком режиме. При хорошем контроллере это даёт высокую скорость передачи данных; при посредственной плате BIOS вводит дополнительные wait states, и выигрыш снижается. Именно поэтому два Am486DX4-100 в разных компьютерах демонстрируют разный Doom FPS.
Системная шина и работа с периферией
Процессорный интерфейс Am486 создавался для эпохи, когда на одной материнской плате сосуществовали медленные ISA-устройства, быстрый локальный видеоконтроллер, кэш SRAM и системная DRAM. Поэтому внешняя 32-битная шина поддерживает не только полные 32-битные передачи. Сигналы определения ширины позволяют системе выполнять обращения к 8- и 16-битным устройствам, разбивая операцию на требуемое число циклов. Для пользователя это означает нормальную работу старых ISA-карт рядом с 32-битным CPU без отдельного программного режима совместимости.
Скорость локальной графики связана с выбором VLB или PCI. VESA Local Bus фактически привязан к сигналам 486 и особенно эффективен на 33 МГц, но 40-МГц режим повышает электрическую нагрузку и требования к картам. PCI на поздних Socket 3-платах отделён мостом чипсета и удобнее для универсальной конфигурации, однако качество ранних PCI-реализаций сильно различается. В тестах Doom именно видеоподсистема и частота локальной шины способны сдвинуть результат Am486DX4-100 на десятки процентов.
Для дискового ввода-вывода встречаются ISA IDE, VLB multi-I/O и PCI IDE/SCSI-контроллеры. Быстрый накопитель не ускоряет сам рендеринг Doom после загрузки уровня, но существенно влияет на загрузку Windows, распаковку архивов, работу со swap-файлом и прикладными данными. В ретро-сборках CompactFlash часто заменяет IDE-диск электрически совместимым способом, однако это уже современный носитель в исторической системе, а не компонент самой серии Am486.
Энергопотребление, охлаждение и управление питанием
Переход с 5 на 3,3 В был необходим не только для повышения частоты. Динамическое потребление CMOS сильно зависит от напряжения, поэтому низковольтные DX2/DX4 заметно удобнее для быстрых систем. Для 3,3-вольтового DX2 официальные электрические характеристики дают типичный ток около 530 мА при 66 МГц и около 640 мА при 80 МГц, с максимальными значениями порядка 660 и 800 мА. Это соответствует совершенно иному тепловому классу, чем современные настольные CPU, но плотность тепла на маленьком кристалле всё равно требует корректного отвода.
Для DX4 семейства AMD указывались величины потребления порядка 2,6 Вт на 100 МГц и 3,2 Вт на 120 МГц для соответствующих низковольтных реализаций. На части корпусов прямо нанесено требование heatsink required. Поэтому быстрый DX4 лучше использовать с радиатором и умеренным обдувом. Термопаста между керамикой и радиатором уменьшает тепловое сопротивление; массивный современный кулер не нужен, а надёжный контакт нужен всегда.
Enhanced Am486 добавляет управляемую остановку тактов и расширенные режимы System Management Mode. Это особенно важно для встраиваемых устройств и энергосберегающих настольных ПК. В Am486DE2-66 при 66 МГц режимы Stop Grant и Auto Halt резко уменьшают ток относительно активной работы, а Stop Clock опускает его ещё ниже. Такие механизмы позволяли проектировать системы, которые сохраняют программную совместимость с полноценным 486, но большую часть времени работают с остановленным или ограниченным тактированием.
System Management Mode и поздние Enhanced Am486
System Management Mode представляет отдельный служебный режим выполнения, предназначенный для функций управления системой, которые работают вне обычной операционной среды. Enhanced Am486 получил расширенную реализацию SMM и стандартный двухсигнальный интерфейс, используемый для входа и управления этим режимом. Для настольного пользователя SMM чаще всего проявлялся через энергосбережение и системную прошивку; для промышленного разработчика это инструмент контроля питания и платформенных событий.
Существенным дополнением стал Flexible Clock Control. Управляемая остановка внутреннего тактового сигнала позволяет снижать динамическое потребление без полного отключения системы. Для embedded-вариантов это продлевало жизненный цикл платформы: разработчик сохранял x86-код и знакомую программную среду, одновременно получая более современную модель энергопотребления. Именно этим поздний Enhanced Am486 отличается от раннего A80486DX-33 сильнее, чем кажется по общему числу 486 в названии.
Enhanced также изменил правила взаимодействия с L1: поддержка write-back потребовала полноценной согласованности между CPU, внешним кэшем, DMA и памятью. Материнская плата должна правильно обрабатывать сигналы слежения за шиной и инвалидации строк. На платах, рассчитанных только на ранний write-through, установка WB-процессора без корректной настройки не даёт штатного режима.
Как читать маркировку AMD Am486
Полная надпись на корпусе намного информативнее короткого коммерческого имени. Обозначение A80486DX2-66NV8T сразу указывает семейство DX2 и номинальную частоту 66 МГц. Дополнительные символы описывают вариант исполнения: N означает отсутствие ICE microcode, V — низковольтное питание 3,3 В, 8 — 8 КБ L1, T — write-through. У Enhanced обозначение B вместо T указывает write-back, а S связано с системным и энергетическим управлением.
В поздних 16-КБ версиях встречаются окончания V16BGC и V16BGI. V означает 3,3 В, 16 — 16 КБ L1, B — write-back, G — корпус 168-pin CPGA. Последняя C обозначает коммерческий температурный диапазон 0…85 °C, I — промышленный диапазон −40…100 °C. Благодаря этому коллекционер способен отличить внешне очень похожие процессоры, не вскрывая систему и не полагаясь на BIOS.
Надписи H и Y в близких поздних part number относятся уже к другим корпусам: H используется для 208-pin SQFP, Y — для 208-pin PQFP. Такие изделия принадлежат расширенному семейству Am486, но не относятся к рассматриваемой подборке CPGA-168. Для этой статьи принцип отбора жёсткий: в основной перечень входят только варианты с подтверждённым 168-контактным керамическим PGA.
| Символ | Смысл в маркировках, встречающихся у CPGA-168 |
|---|---|
| N | Версия без ICE microcode |
| V | Low Voltage, питание 3,3 В |
| 8 | 8 КБ L1 |
| 16 | 16 КБ L1 |
| T | Write-through L1 |
| B | Write-back L1 |
| S | System- и Power-Management в Enhanced-семействе |
| G | 168-pin CPGA в поздних обозначениях |
| C | Коммерческий температурный диапазон 0…85 °C |
| I | Промышленный температурный диапазон −40…100 °C |
Полный перечень моделей и подтверждённых маркировок CPGA-168
Ниже объединены основные серийные линии и максимально широкий набор маркировок, для которых документировано 168-контактное CPGA-исполнение. Одинаковая коммерческая модель выпускалась в нескольких ревизиях и партиях, поэтому строка part number важнее внешнего логотипа Windows, страны сборки или способа нанесения текста. Повторяющиеся в коллекционных каталогах экземпляры одной маркировки с разными датами производства не считаются отдельными моделями.
| Линия | Маркировка | Ядро / шина | L1 | Питание / особенность |
|---|---|---|---|---|
| Am486SX | A80486SX-33 | 33 / 33 МГц, 1× | 8 КБ WT | Без FPU, раннее поколение |
| Am486SX | A80486SX-40 | 40 / 40 МГц, 1× | 8 КБ WT | Без FPU, 40-МГц шина |
| Am486SX2 | A80486SX2-50 | 50 / 25 МГц, 2× | 8 КБ WT | Без FPU |
| Am486SX2 | A80486SX2-50N | 50 / 25 МГц, 2× | 8 КБ WT | N-версия |
| Am486SX2 | A80486SX2-66 | 66 / 33 МГц, 2× | 8 КБ WT | Без FPU |
| Am486SX2 | A80486SX2-66N | 66 / 33 МГц, 2× | 8 КБ WT | N-версия |
| Am486DX | A80486DX-33 | 33 / 33 МГц, 1× | 8 КБ WT | FPU, около 1 млн транзисторов |
| Am486DX | A80486DX-40 | 40 / 40 МГц, 1× | 8 КБ WT | FPU, высокая внешняя частота |
| Am486DX2 | A80486DX2-50 | 50 / 25 МГц, 2× | 8 КБ WT | FPU |
| Am486DX2 | A80486DX2-50N | 50 / 25 МГц, 2× | 8 КБ WT | N-версия |
| Am486DX2 | A80486DX2-66 | 66 / 33 МГц, 2× | 8 КБ WT | Классическая 5-В версия |
| Am486DX2 | A80486DX2-66N | 66 / 33 МГц, 2× | 8 КБ WT | N-версия |
| Am486DX2 | A80486DX2-66NV8T | 66 / 33 МГц, 2× | 8 КБ WT | 3,3 В, N |
| Am486DX2 | A80486DX2-66V8T | 66 / 33 МГц, 2× | 8 КБ WT | 3,3 В |
| Am486DX2 | A80486DX2-80 | 80 / 40 МГц, 2× | 8 КБ WT | FPU |
| Am486DX2 | A80486DX2-80N | 80 / 40 МГц, 2× | 8 КБ WT | N-версия |
| Am486DX2 | A80486DX2-80NV8T | 80 / 40 МГц, 2× | 8 КБ WT | 3,3 В, N |
| Am486DX2 | A80486DX2-80V8T | 80 / 40 МГц, 2× | 8 КБ WT | 3,3 В |
| Enhanced Am486DX2 | A80486DX2-66SV8B | 66 / 33 МГц, 2× | 8 КБ WB | 3,3 В, системное управление |
| Enhanced Am486DX2 | A80486DX2-80SV8B | 80 / 40 МГц, 2× | 8 КБ WB | 3,3 В, системное управление |
| Enhanced Am486DX2 | A80486DX2-80SV8T | 80 / 40 МГц, 2× | 8 КБ WT | 3,3 В, системное управление |
| Enhanced Am486DX2 | Am486DX2-66V16BGC | 66 / 33 МГц, 2× | 16 КБ WB | 0,35 мкм, CPGA, коммерческий диапазон |
| Enhanced Am486DX2 | Am486DX2-66V16BGI | 66 / 33 МГц, 2× | 16 КБ WB | 0,35 мкм, CPGA, промышленный диапазон |
| Am486DX4 | A80486DX4-90NV8T | 90 / 30 МГц, 3× | 8 КБ WT | 3,3 В, N |
| Am486DX4 | A80486DX4-100NV8T | 100 / 33 МГц, 3× | 8 КБ WT | 3,3 В, N |
| Am486DX4 | A80486DX4-100V8T | 100 / 33 МГц, 3× | 8 КБ WT | 3,3 В |
| Am486DX4 | A80486DX4-120NV8T | 120 / 40 МГц, 3× | 8 КБ WT | 3,3 В, N |
| Enhanced Am486DX4 | A80486DX4-75SV8B | 75 / 25 МГц, 3× | 8 КБ WB | 3,3 В, системное управление |
| Enhanced Am486DX4 | A80486DX4-100SV8B | 100 / 33 МГц, 3× | 8 КБ WB | 3,3 В, системное управление |
| Enhanced Am486DX4 | A80486DX4-100SV8T | 100 / 33 МГц, 3× | 8 КБ WT | 3,3 В, системное управление |
| Enhanced Am486DX4 | A80486DX4-100SV16B | 100 / 33 МГц, 3× | 16 КБ WB | 0,35 мкм, 3,3 В, системное управление |
| Enhanced Am486DX4 | A80486DX4-120SV8B | 120 / 40 МГц, 3× | 8 КБ WB | 3,3 В, системное управление |
| Enhanced Am486DX4 | A80486DX4-100V16BGC | 100 / 33 МГц, 3× | 16 КБ WB | 0,35 мкм, CPGA, коммерческий диапазон |
| Enhanced Am486DX4 | A80486DX4-100V16BGI | 100 / 33 МГц, 3× | 16 КБ WB | 0,35 мкм, CPGA, промышленный диапазон |
| Am486DE2 | Am486DE2-66V8TGC | 66 / 33 МГц, 2× | 8 КБ WT | 3,3 В, embedded, CPGA-168 |
В сводных исторических таблицах семейства также встречается коммерческое имя Am486DX-25. Для CPGA-168 наиболее надёжно документированы приведённые выше part number, начиная с A80486DX-33 и A80486DX-40, поэтому DX-25 не смешан с подтверждённым перечнем конкретных 168-контактных маркировок. Такое разделение полезно для коллекционной атрибуции: семейное имя и физически подтверждённый вариант корпуса — не одно и то же.
Am486SX и SX2: бюджетная ветвь без FPU
A80486SX-33 и A80486SX-40 работают без умножения частоты и сохраняют 8 КБ write-through L1. Их производительность хорошо соответствует массовым задачам DOS и Windows 3.1 начала 1990-х, особенно там, где вычисления с плавающей точкой не являются главным ограничением. SX-40 интересен высокой 40-МГц шиной: память и локальная графика получают высокий темп, хотя сама целочисленная часть остаётся 40-МГц.
SX2 переносит идею DX2 в сегмент без FPU. A80486SX2-50 использует 25-МГц внешнюю шину и 50-МГц ядро, A80486SX2-66 — 33/66 МГц. Такой подход ускоряет код, который хорошо помещается в L1 и выполняется внутри ядра, но не удваивает скорость памяти и периферии. Поэтому переход SX-33 → SX2-66 ощутим в процессорных задачах, но реальный выигрыш в графике и дисковом вводе-выводе зависит от остальной системы.
Для современного ретро-ПК SX2 имеет смысл прежде всего как исторически точная бюджетная конфигурация. Универсальная машина для позднего DOS выигрывает от DX2 или DX4 с FPU. С другой стороны, отсутствие FPU делает SX2 интересным для тестирования старого программного обеспечения, которое имело отдельные целочисленные и x87-пути, а также для воспроизведения требований недорогих OEM-компьютеров 1994–1995 годов.
Am486DX-33 и DX-40: ядро и шина на одной частоте
В классическом DX множителя нет: ядро, шина и внешняя логика работают от одной базовой частоты. A80486DX-33 использует 33 МГц, A80486DX-40 — 40 МГц. За счёт этого DX-40 особенно силён в обращениях к внешнему L2, памяти и локальной графике. При одинаковом устройстве кэша он получает 21% прироста тактовой частоты относительно 33-МГц версии, причём растёт не только ядро, но и внешняя часть платформы.
Недостаток 40-МГц режима — более жёсткие требования к плате и VLB-картам. VLB проектировался как очень прямой локальный интерфейс 486, и далеко не каждая комбинация контроллера, дорожек и карты одинаково хорошо переносит 40 МГц. Производители плат нередко добавляли дополнительные wait states. Поэтому качественный DX-40-компьютер бывает очень быстрым для своего класса, а плохо настроенный теряет часть преимущества.
DX-33 остаётся эталонной точкой совместимости. Большинство VLB-устройств уверенно работает на 33 МГц, внешняя SRAM легче выдерживает тайминги, а BIOS-настройки проще. Для музея программ периода 1991–1993 годов DX-33 даёт очень характерную скорость, тогда как DX-40 уже представляет верхний край однотактной 486-платформы.
Am486DX2-50, DX2-66 и DX2-80
DX2 стал важнейшей настольной ветвью Am486. Внутренний множитель 2× решал фундаментальную проблему: повышать частоту ядра было проще, чем заставлять всю материнскую плату работать на той же скорости. DX2-50 сохранял спокойную 25-МГц шину, DX2-66 — универсальные 33 МГц, DX2-80 — быстрые 40 МГц. Поэтому одинаковый коэффициент умножения скрывает три разных профиля системы.
DX2-66 заслужил репутацию наиболее сбалансированного 486 для DOS. На 33-МГц системной шине VLB работает в комфортном режиме, ядро уже достаточно быстро для Doom и большинства игр 1993–1994 годов, FPU присутствует, а требования к охлаждению и плате умеренны. AMD выпускала как ранние 5-вольтовые версии, так и низковольтные V8T. Их нельзя считать взаимозаменяемыми по питанию только из-за одинаковых 66 МГц.
DX2-80 использует 40-МГц FSB, поэтому в правильно настроенной системе способен опережать DX2-66 сильнее, чем следует из одной частоты ядра. Память и локальная графика получают более высокую базовую частоту. Одновременно повышается риск добавочных задержек и проблем VLB. Поздний Enhanced DX2-80 с 8 КБ write-back сочетает быстрый внешний интерфейс и более экономную запись в память, что делает его одной из наиболее интересных двухтактных реализаций Am486.
Am486DX4-75, DX4-90, DX4-100 и DX4-120
DX4 — верхняя ступень собственно Am486 до перехода к Am5x86. Все основные варианты используют множитель 3×. DX4-75 сочетает 25-МГц шину с 75-МГц ядром; DX4-90 — 30/90; DX4-100 — 33/100; DX4-120 — 40/120. Из этой группы 100-МГц модель стала наиболее массовой и удобной для апгрейда: 33-МГц FSB сохраняет совместимость с большим числом PCI/VLB-плат, а внутренние 100 МГц дают крупный прирост относительно DX2-66.
DX4-120 использует 40-МГц шину и поэтому представляет максимально быстрый штатный вариант классического множителя 3× в серии. Его преимущество заметно в задачах, зависящих от CPU и внешней пропускной способности, но система требует качественной SRAM, памяти и контроллеров. На ранней PCI-плате 40-МГц FSB также меняет режим работы PCI-моста: в одних чипсетах делитель удерживает шину ближе к нормальной частоте, в других выбор настроек влияет на скорость и стабильность.
Ранние AMD DX4-100 с 8 КБ write-through на равной частоте в части нагрузок немного уступали 16-КБ Intel DX4. Enhanced Am486 с 8 КБ write-back уменьшил этот разрыв, а поздние 16-КБ WB-варианты окончательно сняли простой аргумент о двукратном преимуществе Intel по объёму L1. При сравнении DX4 поэтому всегда требуется уточнять не только частоту, но и полную маркировку.
Enhanced Am486DX2 и Enhanced Am486DX4
Enhanced-линейка объединила несколько направлений развития: 3,3-вольтовое питание, системное управление, расширенное энергосбережение, write-back L1 и в поздних ревизиях увеличенный 16-КБ кэш. Модели A80486DX2-66SV8B и A80486DX2-80SV8B сохраняют 8 КБ, но используют WB. У DX4 аналогичную роль выполняют A80486DX4-75SV8B, A80486DX4-100SV8B и A80486DX4-120SV8B.
Наличие варианта SV8T показывает, что Enhanced не тождественен write-back: у той же расширенной платформы выпускались и write-through исполнения. Это ещё одна причина не определять характеристики по одному слову Enhanced. Полная маркировка содержит информацию о политике кеша.
Поздние 16-КБ V16BGC/V16BGI изготавливались по 0,35-мкм техпроцессу, содержали около 1,2 млн транзисторов и ориентировались в том числе на долгоживущие встроенные применения. Коммерческая и промышленная температурные версии документируют серьёзное отличие от типичного домашнего CPU. В промышленном G-I исполнении допустимый температурный диапазон расширен до −40…100 °C, что важно для контроллеров и оборудования вне офисной среды.
Am486DE2-66: встроенное направление на том же 168-pin PGA
Am486DE2-66 — специализированный представитель 486-линии для embedded-систем. Его ядро работает на 66 МГц при внешних 33 МГц и питается от 3,3 В. В отличие от настольного маркетинга DX2, акцент сделан на управлении питанием: flexible clock control, расширенный SMM, Auto Halt, Stop Grant и Stop Clock позволяют резко уменьшать энергопотребление в ожидании.
Для DE2 документировано 168-pin PGA-исполнение наряду с 208-контактным плоским корпусом. В CPGA-ветви встречается маркировка Am486DE2-66V8TGC. Такая модель особенно важна для ремонта промышленной электроники, где задача состоит не в рекорде DOS-игр, а в сохранении бинарной совместимости и электрических характеристик исходной платы.
Электрические данные DE2 хорошо показывают эффект управления тактом. Для 66 МГц активный ток находится на уровне сотен миллиампер, тогда как режим Stop Clock снижает его на порядки. Это объясняет, почему 486-ядро продолжало жить во встраиваемом сегменте после того, как настольный рынок уже массово перешёл на Pentium и более новые архитектуры.
Бенчмарки Am486: почему одного числа недостаточно
Тестирование 486-платформы сложнее современного CPU-бенчмарка, потому что итоговая производительность сильно зависит от материнской платы. У Am486 внешний L2, контроллер DRAM, локальная графическая шина и большая часть логики находятся вне процессора. Две системы на DX4-100 отличаются чипсетом, политикой L2, таймингами памяти и видеокартой, а значит их результаты нельзя свести к одному универсальному FPS. Самый полезный подход — рассматривать диапазоны и обязательно сохранять конфигурацию тестового стенда.
Историческая база Doom timedemo на версии 1.9s хорошо показывает масштаб разброса. Тест запускается с фиксированным demo3, высокой детализацией и стандартным размером игрового окна; итог вычисляется из числа игровых и реальных тиков. В базе присутствуют AMD 486 на 66, 80, 100 и 120 МГц. Сам автор базы отдельно указывает влияние звука, EMM386, видеокарты и внешней частоты, поэтому цифры ниже нужно читать как результаты готовых компьютеров, а не паспортный рейтинг кристалла.
| Процессор | L1 | Плата / шина | Видео | Условия | Doom 1.9s, средний FPS |
|---|---|---|---|---|---|
| AMD 486-120e | 8 КБ WB | HOT-433, UMC8881, 40 МГц | S3 Trio64V+, PCI | Win95 в DOS-режиме, SB16 | 43,5 |
| AMD 486-120 | 8 КБ WT | Amtron, 40 МГц | ATI Mach64 | 512 КБ L2, EMM386, SB16 | 42,7 |
| AMD 486-100 | 8 КБ WT | Hippo DCA2, OPTi 82C802G, 33 МГц | Tseng W32p, VLB | EDRAM-плата, без звука | 42,8 |
| AMD 486-100 | 8 КБ | Octek Hippo 12, UMC8881, 33 МГц | S3 805, VLB | 256 КБ L2, PC speaker | 40,8 |
| AMD 486-100 | 8 КБ WT | ASUS PVI486-SP3, SiS496/497, 33 МГц | S3 864, PCI | 256 КБ WB L2, без звука | 38,5 |
| AMD 486-80 | 8 КБ WT | Green/OPTi895P3, 40 МГц | Diamond Stealth SE, VLB | HIMEM, без звука | 39,5 |
| AMD 486-80 | 8 КБ WT | 486F39X, SiS471, 40 МГц | S3 805, VLB | 256 КБ WB L2, без звука | 36,0 |
| AMD 486-66 | 8 КБ | OPTi 495SLC, 33 МГц | Cirrus Logic 5428, VLB | 128 КБ WT L2, EMM386, SB32 | 20,8 |
Главный вывод из этой таблицы не в том, что один DX4-100 быстрее другого на несколько кадров. Разница между 42,8 и 34–38 FPS при одинаковой номинальной частоте показывает цену платформенной настройки. Ещё нагляднее крайние случаи с ISA-видео: в той же исторической базе Am486DX4-100 с ISA-графикой опускается примерно к 16–23 FPS. Процессор остаётся тем же, но пропускная способность вывода кадра меняет игровой результат почти вдвое.
Нормализованное сравнение внутри удачно собранной 486-системы
Для практического выбора полезно дополнить абсолютные цифры относительной шкалой. При нормировке хорошо настроенного DX2-66 до 100 единиц переход к DX2-80 даёт прирост за счёт одновременного роста ядра и FSB; DX4-100 получает ещё более быстрый внутренний тракт; DX4-120 добавляет и частоту ядра, и 40-МГц шину. В нагрузках, полностью помещающихся в L1, масштабирование ближе к частоте ядра. В задачах с постоянными обращениями к памяти разница уменьшается.
| Модель | Ядро / FSB | Типичная позиция в реальных 486-тестах | Что сильнее всего меняет результат |
|---|---|---|---|
| DX2-66 | 66 / 33 | Базовая точка для быстрого DOS-ПК 1993–1994 годов | VLB-видео, L2, тайминги DRAM |
| DX2-80 | 80 / 40 | Выше DX2-66, особенно в системно-зависимых задачах | Стабильность 40-МГц FSB, wait states |
| DX4-100 WT | 100 / 33 | Заметно быстрее DX2-66 в CPU-нагрузках | L2 и локальная графика |
| DX4-100 WB | 100 / 33 | Преимущество над WT в записях и смешанных нагрузках | Корректная поддержка WB платой |
| DX4-120 WB | 120 / 40 | Верхняя граница штатного Am486 перед Am5x86 | 40-МГц шина, SRAM, PCI/VLB-режимы |
Эта относительная таблица не заменяет конкретный прогон, а объясняет архитектурную причинность. На практике быстрый DX4-100 с настроенным 256-КБ L2 и хорошей VLB/PCI-картой обгоняет небрежно настроенный DX4-120. Для сравнения самих кристаллов требуется одна плата, одинаковые тайминги, одна видеокарта, одинаковая версия BIOS и неизменный программный набор.
Сравнение AMD и Intel на одинаковой частоте
Ранние Am486 строились как очень близкие по программному поведению конкуренты Intel 486. На одинаковой частоте целочисленная производительность обычно находится рядом, поэтому бренд сам по себе не даёт большой разницы. Гораздо важнее ревизия кэша. У раннего Intel DX4-100 встречается 16-КБ L1, тогда как у распространённого AMD A80486DX4-100V8T — 8 КБ. В некоторых задачах это даёт Intel небольшой выигрыш при тех же 100 МГц.
Enhanced AMD меняет картину: 8-КБ write-back способен компенсировать часть разницы с 16-КБ write-through, а поздний 16-КБ write-back получает уже и объём, и более эффективную политику записи. Поэтому утверждение Intel DX4 всегда быстрее AMD DX4 некорректно без указания точных маркировок. Сравнение A80486DX4-100V8T и Am486DX4-100V16BGC — это сравнение разных поколений кэша внутри одной частоты.
Ещё один фактор — FSB. AMD предложила штатный 120-МГц DX4 с 40-МГц внешней шиной, тогда как наиболее известный Intel DX4 — 100 МГц с 33-МГц базой. В хорошо настроенном компьютере эти дополнительные 20% ядра и более быстрый внешний интерфейс делают DX4-120 одним из сильнейших классических 486 без перехода к 5x86-производным.
Что писали компьютерные издания и как складывался общий вердикт
Периодические издания 1993–1995 годов оценивали 486 не изолированно, а в составе готовых ПК. Это важно: PC Magazine в крупных сравнительных тестах 486-систем показывал, что одинаковый процессор не гарантирует одинаковую скорость. Внешний кэш, контроллер памяти, локальная графика и накопитель заметно влияли на суммарный индекс. Для Am486 такой подход особенно справедлив из-за разнообразия дешёвых и дорогих материнских плат, на которых ставились одни и те же DX2-66.
Общий рыночный вывод прессы середины 1990-х был прагматичным: AMD давала производительность класса Intel 486 при агрессивной цене и тем самым продлевала жизнь недорогим 486-компьютерам. DX2-66 стал массовой рабочей конфигурацией, а DX4-100 позволял получить быстрый Windows 3.x/95 и DOS-ПК дешевле ранних Pentium-систем. К 1995 году журнальные обзоры уже подчёркивали, что Pentium — следующая ступень, особенно для плавающей арифметики и нового 3D, но быстрый DX4 сохранял сильную позицию в цене и совместимости.
Ретроспективные аппаратные сравнения подтверждают ту же картину. При равных 66 МГц AMD DX2-66 близок к Intel DX2-66, а Cyrix чаще демонстрирует иной профиль из-за собственной микроархитектуры. Для DX4-100 кэш и плата становятся ещё значимее: 8-КБ WT AMD способен уступить Intel с 16 КБ, Enhanced 8-КБ WB сокращает отставание, а 16-КБ WB AMD относится уже к наиболее зрелой реализации этой архитектуры.
Поэтому корректный вердикт авторитетной прессы и поздних лабораторных проектов можно свести к четырём тезисам: Am486 был полноценным конкурентом Intel по совместимости; AMD особенно сильна в отношении цена/частота; скорость готового 486-ПК определяется всей платформой; DX4 стал пределом комфортного массового 486-гейминга до того, как Pentium сделал существенный рывок в FPU и общей производительности.
Игровая производительность в DOS
Игровой профиль Am486 хорошо делится по поколениям. SX/DX-33 соответствуют ранним 1990-м и уверенно работают с 2D-играми, приключениями, стратегиями и ранними 3D-движками. DX2-66 — универсальная точка для Doom, Doom II, Heretic, Warcraft: Orcs & Humans, X-COM, Wing Commander III и большого массива DOS-игр 1993–1995 годов. DX4-100/120 даёт больше запаса для Descent, System Shock, Duke Nukem 3D, поздних Build-игр и тяжёлых SVGA-режимов, хотя производительность каждого проекта зависит от видеокарты и настроек.
Doom особенно хорошо показывает пользу быстрой локальной графики. На DX4-100 переход от ISA-видео к VLB/PCI изменяет timedemo сильнее, чем небольшая разница между двумя процессорами одной частоты. Поэтому игровая сборка на Am486 должна быть сбалансированной: быстрый CPU с медленной ISA VGA теряет значительную часть смысла. Для 33-МГц систем удобны VLB S3 864/868, Cirrus Logic GD5428/5434, Tseng ET4000/W32p и другие быстрые DOS-совместимые контроллеры. На позднем PCI Socket 3 хорошо работает S3 Trio64-класс.
Quake является границей. Игра запускается на DX4 с FPU, но её плавающая математика намного лучше соответствует Pentium. Даже быстрый Am486DX4-120 не превращает Quake в типичную высокочастотную игру: для этой задачи Pentium 75/90/100 представляет более подходящую платформу. Поэтому Quake разумно использовать как стресс-тест позднего 486, а не как основание собирать 486 вместо Pentium.
Удачная игровая сборка на Am486DX2-66
Наиболее исторически сбалансированная система середины эпохи строится вокруг Am486DX2-66, 33-МГц шины и VLB. Процессор не перегружает локальную шину частотой 40 МГц, большинство плат и карт работают в штатных режимах, а производительности достаточно для основного массива DOS-игр до середины 1990-х.
| Компонент | Рекомендуемый класс | Почему подходит |
|---|---|---|
| CPU | Am486DX2-66, 8 КБ WT; либо Enhanced DX2-66 WB | Баланс 66-МГц ядра и 33-МГц шины, встроенная FPU |
| Материнская плата | Socket 3 с документированными 5/3,3 В и 256 КБ L2 | Позволяет ставить разные ревизии и точно задавать питание |
| ОЗУ | 16 МБ FPM, 72-pin SIMM | Достаточно для DOS, Windows 3.11 и большинства игр периода |
| Видео | S3 864/Trio32, Cirrus GD5428/5434 или Tseng W32p на VLB | Высокая DOS-совместимость и быстрый линейный вывод |
| Звук | Sound Blaster 16-класс либо совместимая ISA-карта | Широкая поддержка DOS-игр |
| Накопитель | IDE HDD периода или CF/IDE для практической эксплуатации | Достаточная скорость и простая загрузка DOS |
| ОС | MS-DOS 6.22 + Windows for Workgroups 3.11 | Исторически характерная и лёгкая среда |
В такой системе полезно настроить BIOS до установки программ: включить L1 и L2, проверить тайминги SRAM, убедиться в правильной частоте VLB и отключить чрезмерно агрессивные параметры памяти при появлении ошибок. После этого измеряют Doom timedemo, SpeedSys и тест памяти, чтобы получить исходную точку. Только стабильная конфигурация имеет смысл для дальнейшей оптимизации.
Максимальная игровая сборка на Enhanced Am486DX4-120
Для быстрого Socket 3 без Am5x86 логичным верхним вариантом является Enhanced Am486DX4-120 с 8-КБ WB или близкая поздняя 100-МГц 16-КБ WB версия. DX4-120 даёт максимум штатной частоты ядра и 40-МГц FSB, 16-КБ DX4-100 выигрывает более вместительным L1. Выбор между ними зависит от конкретной платы и того, как она работает на 40 МГц.
| Компонент | Рекомендуемый класс | Комментарий |
|---|---|---|
| CPU | A80486DX4-120SV8B или Am486DX4-100V16BGC | Быстрые Enhanced-реализации с write-back |
| Плата | Поздняя Socket 3 PCI/ISA с SiS 496/497, UMC 8881/8886 или сопоставимым 486-чипсетом | Нужны 3,3 В, WB и корректный делитель шин |
| L2 | 256–512 КБ WB SRAM при штатной поддержке платы | Снижает обращения к DRAM |
| ОЗУ | 32 МБ FPM 60–70 нс | Комфортный запас для Windows 95 и поздних DOS-игр |
| Видео | S3 Trio64/Trio64V+ PCI или быстрая VLB-карта на плате, стабильно работающей при 40 МГц | Хорошая DOS-совместимость и высокая пропускная способность |
| Звук | Sound Blaster 16/AWE32-класс | Поддержка DOS и Windows |
| ОС | DOS 6.22/7.x и Windows 95 | Раскрывает позднюю 486-конфигурацию |
Такая машина хорошо подходит для финального поколения DOS 486-гейминга. Doom и Build Engine получают высокий FPS, Descent и System Shock становятся заметно комфортнее, Windows 95 запускается без ощущения минимальной конфигурации. Quake остаётся демонстрацией предела архитектуры: игра работает, но Pentium уже даёт качественно более сильную FPU и более высокий темп.
Разгон Am486 и реальные ограничения
Самый известный практический разгон — перевод DX4-100 с 33×3 на 40×3, то есть 120 МГц. Документированные энтузиастские сборки подтверждают такие режимы на части экземпляров, но это не штатный гарантированный режим конкретного 100-МГц кристалла. Важнее другое: повышается не только внутренний такт, но и вся внешняя 486-шина. Поэтому память, L2, VLB и логика чипсета одновременно переходят с 33 на 40 МГц.
Для VLB это особенно чувствительно. Для карты, идеально стабильной на 33 МГц, режим 40 МГц часто требует дополнительного wait state или более консервативного BIOS. У PCI-плат ситуация зависит от делителя, который формирует PCI clock. Часть чипсетов умеет использовать режим, сохраняющий приемлемую частоту PCI, часть плат меняет производительность при переходе на другой делитель. Поэтому измерять надо не только CPU score, но и Doom, скорость памяти, диска и стабильность длительной работы.
Разгон DX2-66 до 80 МГц также сводится к переходу 33×2 → 40×2. Это превращает конфигурацию по частотам в DX2-80, но качество кристалла и напряжение остаются исходными. Для ранних 5-вольтовых CPU дополнительное повышение напряжения ради рекорда не относится к безопасной эксплуатации коллекционного оборудования. Ценность редкой керамической детали часто выше небольшого выигрыша производительности, поэтому разумная практика — держать штатное питание и обеспечить радиатор.
Что проверять после изменения частоты
- несколько проходов памяти и внешнего кэша без ошибок;
- Doom timedemo с одинаковой конфигурацией звука и памяти;
- SpeedSys или аналогичный тест для L1, L2 и DRAM;
- копирование крупных файлов и проверку целостности данных;
- работу VLB/PCI-видео в длительной 2D- и игровой нагрузке;
- отсутствие случайных зависаний при холодном и горячем старте.
Windows 3.x, Windows 95 и прикладное ПО
Для Windows for Workgroups 3.11 DX2-66 уже является очень быстрой основой. 8–16 МБ ОЗУ позволяют одновременно работать с офисными программами периода, сетевым стеком и файловым менеджером. DX4-100/120 ещё сильнее ускоряет интерфейс, архиваторы и 32-битные расширения. Ограничение чаще переносится на дисковую систему и видеодрайвер.
Windows 95 запускается и работает на всех быстрых Am486, но комфортная конфигурация начинается не с минимальных требований, а с достаточного ОЗУ и L2. 16 МБ заметно лучше 8 МБ, 32 МБ дают запас для нескольких приложений и уменьшают swap. При этом старые 486-чипсеты имеют собственные ограничения кешируемой памяти: слишком большой объём RAM на плате с недостаточной tag SRAM способен вывести часть памяти из зоны L2 и ухудшить скорость. Поэтому наращивание мегабайт без изучения платы не всегда полезно.
Windows NT 3.5/3.51, OS/2 и ранние Linux/BSD также соответствуют 32-битной архитектуре Am486. Эти системы лучше раскрывают защищённый режим, виртуальную память и сетевые возможности, но требуют больше RAM. Для исторической рабочей станции DX4-100/120 и 32 МБ ОЗУ дают существенно более удобную среду, чем SX-33 с 8 МБ.
Совместимость с материнскими платами Socket 1, Socket 2 и Socket 3
Ранние DX/SX и часть DX2 имеют широкую физическую совместимость с Socket 1/2/3, но электрические различия критичны. Socket 1 относится к ранней эпохе и прежде всего ориентирован на 5-вольтовые 486. Socket 2 расширяет возможности апгрейда. Socket 3 стал универсальной поздней платформой, на которой обычно присутствуют настройки для 5 и 3,3 В, множителей и DX4-класса. Именно Socket 3 предпочтителен для коллекции CPGA-168, где планируется менять несколько моделей.
Перед запуском требуется проверить четыре параметра. Первый — Vcore: маркировки V нельзя питать 5 В. Второй — частота FSB: 25, 30, 33 или 40 МГц. Третий — коэффициент CLKMUL/соответствующие jumper settings для DX2/DX4. Четвёртый — режим write-back: Enhanced V8B/V16B должен поддерживаться платой и BIOS. Неверная настройка любого из этих пунктов делает совпадение корпуса бессмысленным.
BIOS влияет и на идентификацию. На старых BIOS встречается обобщённая строка 80486 или неверное отображение частоты при нормальном исполнении кода процессором. Для реальной проверки используют аппаратный тест частоты и кэша. Коллекционное название на POST-экране не важнее корректных электрических параметров.
Выбор чипсета для быстрого Am486
Последнее поколение 486-чипсетов заметно улучшило PCI и работу внешнего кеша. SiS 496/497 получил хорошую репутацию в быстрых Socket 3, UMC 8881/8886 широко применялся на PCI/ISA-платах, а более ранние SiS 471 и OPTi встречаются на VLB. У каждого конкретного изделия важна реализация производителя: разводка, BIOS и SRAM способны сделать две платы на одном наборе логики очень разными.
Для DX2-66 VLB-плата на SiS 471 или сопоставимом наборе даёт высокий DOS-результат при корректных таймингах. Для DX4-100/120 удобна поздняя PCI-плата, особенно при использовании современных заменителей IDE-накопителей и сетевых карт. Однако ранний PCI на 486 не равен PCI эпохи Pentium: мост добавляет собственные задержки, а отдельные VLB-карты в DOS оказываются быстрее.
Выбор должен следовать цели. Исторически точная машина 1993 года — VLB и DX2. Универсальный быстрый ретро-ПК — Socket 3 PCI/ISA с DX4. Лабораторная платформа для тестирования десятков CPGA-168 — модель с широкими jumper-настройками напряжения, FSB и WB, ZIF-сокетом и документированной таблицей конфигурации.
Серверное применение в эпоху Am486
Слово сервер применительно к Am486 нужно понимать в контексте первой половины 1990-х. Один быстрый 486 обслуживал файловую сеть небольшого офиса, Novell NetWare, ранний Windows NT Server, UNIX-подобную систему или специализированную базу данных. Тогда нагрузка, количество клиентов и объёмы дисков были несопоставимы с современными дата-центрами, а однопроцессорная машина с десятками мегабайт RAM считалась серьёзным рабочим узлом.
Для такой роли DX2-66 и особенно DX4-100/120 предпочтительнее SX: наличие FPU расширяет спектр ПО, высокая частота ускоряет файловые и сетевые службы, а 32-битная архитектура позволяет использовать защищённые серверные ОС. Ещё важнее материнская плата: качественный внешний L2, контроллер SCSI, надёжная сетевая карта и достаточная RAM дают серверу больше, чем небольшая разница между двумя ревизиями CPU.
| Компонент период-корректного сервера | Рациональная конфигурация | Назначение |
|---|---|---|
| Процессор | Am486DX4-100/120, предпочтительно Enhanced WB | Максимальная скорость в рамках Socket 3 |
| ОЗУ | 32–64 МБ при подтверждённой поддержке платы | Файловый кеш и многозадачность серверной ОС |
| L2 | 256–512 КБ WB, корректная tag RAM | Снижение обращений к FPM DRAM |
| Диски | SCSI-2/Fast SCSI контроллер и диски периода | Надёжная многозадачная дисковая подсистема |
| Сеть | ISA/EISA/PCI Ethernet 10 Мбит/с; позднее 10/100 с учётом ограничений платформы | Файловые и сетевые службы |
| ОС | NetWare 3.x/4.x, Windows NT 3.5x, OS/2 LAN Server, BSD/Linux периода | Исторические серверные сценарии |
В 2026 году Am486 не является актуальным серверным процессором. У него один поток, отсутствуют современные 64-битные возможности, аппаратная виртуализация, современные механизмы защиты и высокоскоростные интерфейсы; материнские платы имеют возрастные риски конденсаторов, SRAM и контроллеров. Современная серверная роль ограничивается ретро-лабораторией, музейной сетью, восстановлением старого ПО и обслуживанием оборудования, которое технологически привязано к 486.
Промышленное и встроенное использование
Встраиваемый рынок объясняет необычно долгую жизнь поздних Am486. Промышленный контроллер, измерительный прибор или станочная система не обновляются по двухлетнему циклу домашнего ПК. После сертификации аппаратной и программной платформы производителю выгодно поддерживать один и тот же процессор много лет. AMD отвечала на это коммерческими и промышленными температурными версиями, а также DE2 с развитым управлением питанием.
Для ремонта такого оборудования важны точные суффиксы. Am486DX2-66V16BGC и V16BGI имеют одинаковую базовую частоту и объём L1, но разные температурные допуски. Замена промышленного I-варианта на обычный C в оборудовании, рассчитанном на расширенный диапазон, нарушает исходную спецификацию. То же касается корпуса: 208-pin SQFP/PQFP нельзя подменить CPGA-168 только на основании одинакового имени ядра.
Ещё одна особенность — программная консервативность. Встроенная система часто использует собственный DOS, ROM-DOS, компактную RTOS или специализированный бинарный образ, рассчитанный на 486-инструкции и конкретные периферийные адреса. В такой среде современный процессор не является прямой заменой, даже будучи несравнимо быстрее. Ценность Am486 определяется совместимостью с исходной платой.
Аналоги Intel: от i486 до Pentium
Прямыми историческими конкурентами Am486 являются Intel i486SX, i486DX, i486DX2 и IntelDX4. Сопоставлять нужно одинаковые частоты и класс кэша: AMD DX2-66 — с Intel DX2-66, AMD DX4-100 — с Intel DX4-100. В ранних ревизиях различия производительности невелики и часто уступают различиям материнских плат. У Intel DX4 преимущество 16-КБ L1 заметно против 8-КБ WT AMD, но Enhanced AMD с WB сокращает его.
Pentium 60/66 относится уже к следующей микроархитектуре и другому сокету. В части целочисленных задач быстрый 486DX4-100/120 способен выглядеть конкурентоспособно, особенно на хорошо настроенном локальном интерфейсе. В FPU и коде, использующем особенности Pentium, новое поколение уходит вперёд. Pentium 75/90/100 становится более естественным выбором для Quake и позднего Windows-софта.
Почему у Am486 нет прямого аналога Intel Xeon
Среди Intel Xeon прямого аналога Am486 не существует. Бренд Xeon появился значительно позже эпохи 486, уже на поколениях, происходящих от Pentium II. Сравнивать Am486 с любым Xeon как с равным по классу серверным CPU методологически неверно: различаются разрядность платформы, многопроцессорность, кэш, память, шины, набор инструкций и целевой рынок.
Для исторической таблицы соответствий вместо Xeon следует брать i486 и ранний Pentium. Xeon уместен только как современная точка масштаба: даже самый ранний Xeon принадлежит более позднему поколению и не является Socket 3-совместимой заменой. Поэтому сборка ретро-сервера на Am486 сохраняет 486-платформу, а переход на Xeon означает создание совершенно другого компьютера.
| AMD Am486 | Ближайший Intel по эпохе | Комментарий |
|---|---|---|
| Am486SX-33/40 | Intel i486SX-33 | Бюджетный 486 без встроенной FPU |
| Am486DX-33/40 | Intel i486DX-33/50 | Полноценный 486 с FPU и частотой ядро=шина |
| Am486DX2-50/66 | Intel i486DX2-50/66 | Прямое поколенческое соответствие |
| Am486DX2-80 | Intel DX2-66 / DX4-75 по рыночной позиции | AMD сочетает 80-МГц ядро с 40-МГц FSB |
| Am486DX4-100 | IntelDX4-100 | Прямой соперник, различия зависят от L1 |
| Am486DX4-120 | IntelDX4-100 / ранний Pentium по соседней ценовой зоне | Очень быстрый классический 486, но не Pentium-архитектура |
| Любой Am486 | Intel Xeon: прямого аналога нет | Xeon появился в более позднюю компьютерную эпоху |
Конкуренты Cyrix, IBM, UMC, Texas Instruments и ST
Рынок 486 не сводился к AMD и Intel. Cyrix Cx486DX/DX2/DX4 был программно совместим с 486, но использовал собственную микроархитектуру и часто показывал другой профиль производительности. Cyrix работала как fabless-компания и привлекала производственные мощности партнёров; варианты близкого дизайна выпускались под марками IBM, Texas Instruments и SGS-Thomson. Это создаёт большое разнообразие маркировок у физически совместимых 486-класса.
Cyrix Cx486DX2-66 и DX4-100 представляют наиболее очевидные альтернативы Am486 на Socket 3. В отдельных целочисленных задачах они конкурентоспособны, но результаты старых игровых тестов зависят от внутренней архитектуры и FPU. Для Quake AMD/Intel DX4 обычно привлекательнее, потому что плавающая часть Cyrix 486 не даёт преимущества. Зато коллекционно Cyrix важен как независимая ветвь развития x86.
IBM выпускала 486-совместимые процессоры и семейство Blue Lightning, а позднее 5x86C. Их нельзя автоматически считать идентичными AMD по pinout и настройкам: название 486 описывает класс совместимости, а конкретная плата должна поддерживать конкретный CPU. UMC предлагала U5S/U5D и Green CPU как ещё одну альтернативу в бюджетном сегменте. Texas Instruments и ST выпускали лицензированные или партнёрские 486-варианты, тесно связанные с разработками Cyrix.
| Производитель / линия | Позиция рядом с Am486 | Сильная сторона | Что проверять |
|---|---|---|---|
| Intel i486/DX2/DX4 | Главный прямой конкурент | Широчайшая поддержка плат, 16-КБ L1 у известных DX4 | Напряжение и конкретная ревизия |
| Cyrix Cx486 | Независимый совместимый 486 | Широкая линейка и интересная микроархитектура | BIOS, FPU-профиль, pinout конкретной версии |
| IBM 486 / Blue Lightning | Корпоративные и OEM-альтернативы | Своя линия быстрых 486-класс решений | Совместимость платы и частотные настройки |
| UMC U5S/U5D | Бюджетный конкурент | Низкая цена в периоде | Поддержка BIOS и конкретный интерфейс |
| Texas Instruments 486 | Партнёрские варианты Cyrix-класса | Дополнительные модели 486-рынка | Точное обозначение корпуса и напряжения |
| ST 486 | Партнёрские/лицензионные варианты | Коллекционная ценность, совместимые дизайны | Маркировка и документация платы |
Am5x86 как преемник, но не часть рассматриваемой серии
AMD Am5x86-P75 на 133 МГц тесно связан с эволюцией 486 и часто устанавливается в Socket 3, однако это отдельное коммерческое семейство. Он использует 486-подобное ядро с дополнительными улучшениями и множителем 4×, поэтому логично воспринимать его как следующий этап после Enhanced Am486DX4. В список моделей Am486 CPGA-168 он не включён.
Это разграничение важно для тестов. Сравнение DX4-120 и Am5x86-133 полезно как переход между поколениями, но нельзя приписывать Am486 характеристики Am5x86. Маркировка 5x86, иной коэффициент и позиционирование относятся к следующему продукту AMD. Для коллекции серии Am486 верхняя штатная точка — DX4-120 и поздние Enhanced DX4, а не X5-133.
Как выбрать Am486 для конкретной ретро-системы
Для аутентичного раннего 486 на VLB рационален DX-33 или DX2-66. Первый лучше передаёт скорость 1992–1993 годов, второй превращает компьютер в универсальную DOS-машину. DX-40 и DX2-80 интересны тем, кому нужна 40-МГц локальная шина и кто готов тщательно подбирать карту. Для позднего Socket 3 с PCI наиболее удобен DX4-100: он быстрый, распространённый и работает от 33-МГц базы.
DX4-120 нужен для максимальной штатной производительности, но требует качественной платы на 40 МГц. Enhanced V8B предпочтителен там, где BIOS и чипсет поддерживают write-back. 16-КБ V16B — особенно интересный поздний экземпляр с точки зрения коллекции и эффективности L1. SX/SX2 стоит выбирать для исторически точной бюджетной сборки, а не для универсального позднего игрового ПК.
| Цель | Лучший класс Am486 | Причина |
|---|---|---|
| DOS 1990–1993 | DX-33 или DX-40 | Нативная одночастотная 486-платформа |
| Универсальный DOS 1993–1995 | DX2-66 | Стабильные 33 МГц FSB и хорошая производительность |
| Быстрый VLB | DX2-80 | 80-МГц ядро и 40-МГц локальная шина |
| Windows 95 / поздний DOS | DX4-100 Enhanced | Высокая скорость при удобных 33 МГц FSB |
| Максимум классического Am486 | DX4-120 Enhanced | 120-МГц ядро, 40-МГц FSB |
| Коллекция поздних ревизий | DX2/DX4 V16BGC/BGI | 0,35 мкм, 16 КБ WB, долгий производственный цикл |
| Промышленный ремонт | Точное совпадение part number и температурного класса | Совместимость важнее максимальной частоты |
Как отличить подходящий экземпляр при покупке
Первый критерий — читаемая маркировка на верхней керамической крышке. Нужны все символы после частоты: A80486DX4-100V8T и A80486DX4-100SV8B требуют разных ожиданий по кэшу, хотя оба называются DX4-100. Для позднего изделия окончание G подтверждает 168-pin CPGA; H и Y относятся к 208-контактным плоским корпусам и для Socket 3 не подходят.
Второй критерий — состояние 168 выводов. Небольшое отклонение отдельной ножки часто исправляется аккуратным выравниванием, но сильные заломы, следы пайки, отсутствующие выводы и коррозия снижают надёжность. Керамика должна быть без глубоких сколов возле углов. Верхняя маркировка не должна выглядеть перерисованной поверх грубой шлифовки: для редких поздних процессоров встречаются неверно атрибутированные лоты.
Третий критерий — проверка после покупки. BIOS-строка сама по себе недостаточна. Нужны стабильный POST, корректная частота, определение L1, тест памяти, нагрузка FPU для DX и несколько длительных прогонов. Для Enhanced WB дополнительно проверяется реальный режим write-back утилитой, способной различать политику L1. Такой подход отделяет исправный процессор от красивого коллекционного корпуса.
Ревизии, даты и страны сборки
Внутри одной маркировки встречаются разные ревизии кристалла и даты производства. Например, A80486DX-40 известен в нескольких ревизиях, а A80486DX4-100NV8T выпускался различными партиями. Страна финальной сборки также менялась: у сохранившихся экземпляров встречаются Malaysia и Philippines. Эти различия интересны коллекционеру, но не превращают каждую неделю производства в отдельную модель.
Поздние 16-КБ Enhanced особенно показательны: Am486DX2-66V16BGC встречается с датами конца 1990-х и даже начала 2000-х. Это не означает, что в 2001 году AMD пыталась снова продать 486 как домашний игровой CPU. Долгий хвост производства обслуживал embedded и промышленный спрос, где совместимость и гарантированный жизненный цикл важнее максимального IPC.
Типовые проблемы старой 486-платформы
Нестабильность старого Am486-компьютера далеко не всегда вызвана CPU. Чаще встречаются окисленные SIMM-контакты, деградация электролитических или танталовых конденсаторов, повреждение батареей RTC, неисправная SRAM L2, неверные jumper settings и несовместимая VLB-карта. Перед заменой процессора полезно вернуть BIOS к консервативным таймингам и проверить питание мультиметром на плате.
Отдельная категория — поддельный объём L2 на дешёвых платах, где корпуса микросхем внешне присутствуют, но не выполняют функцию реального кеша. Быстрый DX4 на такой плате заметно теряет производительность. Утилиты измерения памяти показывают характерный скачок задержки и помогают установить фактический объём кешируемой области.
При 40-МГц FSB нестабильность часто проявляется только под нагрузкой локальной шины. Компьютер проходит POST и DOS-команды, но зависает в Doom или при копировании через VLB IDE. Это указывает на слишком жёсткие тайминги, а не на неисправность ядра. Возврат к 33 МГц или добавление wait state является диагностическим приёмом.
Производительность внешнего кэша и кешируемая область RAM
В 486-системе размер L2 сам по себе не гарантирует кеширование всей установленной памяти. Контроллер использует tag SRAM, и её организация определяет максимальную область, для которой можно хранить теги. Установка 64 или 128 МБ на плату, рассчитанную на кеширование меньшего объёма, способна привести к тому, что верхняя память будет обслуживаться прямо из DRAM. В реальной Windows 95 или NT это иногда снижает скорость сильнее, чем даёт дополнительный объём.
Поэтому оптимальная конфигурация определяется документацией чипсета и платы. Для DOS 16 МБ обычно более чем достаточно; для Windows 95 разумны 16–32 МБ; серверная историческая система использует 32–64 МБ при корректном tag. Больший объём имеет смысл только при подтверждённом режиме кеширования и реальной потребности программ.
Влияние звука и менеджеров памяти на игровые тесты
Doom-база показывает, что звуковая карта способна заметно менять FPS на 486. Обработка звука, прерывания и драйвер добавляют нагрузку; в отдельных измерениях отключение звука даёт двузначный процент прироста. Менеджер EMM386 тоже меняет режим памяти и иногда снижает производительность. Поэтому сравнивать два timedemo корректно только при одинаковой строке CONFIG.SYS/AUTOEXEC.BAT и одинаковом звуковом режиме.
Для реальной игры результат со звуком важнее рекордного no-sound. Хорошо настроенная DX2-66 система с SB16 должна оцениваться именно как игровой компьютер, а не как лабораторный стенд. No-sound полезен для выделения предела CPU и видео, но не отражает обычный опыт. В таблицах статьи условия указаны отдельно именно поэтому.
Достоинства AMD Am486 CPGA-168
- Широкая линейка. В одном физическом классе доступны SX, DX, DX2, DX4, Enhanced и embedded-варианты с частотами от 33 до 120 МГц.
- Высокая совместимость с ПО эпохи. DOS, Windows 3.x, Windows 95, OS/2 и ранние 32-битные системы работают на привычной 486-архитектуре.
- Полноценная FPU в DX-линейках. DX/DX2/DX4 подходят для инженерного ПО и более тяжёлых 3D-игр.
- Сильное отношение цена/производительность в историческом рынке. AMD конкурировала с Intel высокой частотой и агрессивной стоимостью.
- До 120 МГц в классическом DX4. Это даёт большой диапазон производительности внутри одного поколения Socket 3.
- Write-back в Enhanced. Поздние модели уменьшают трафик внешней памяти и лучше используют быстрый внутренний такт.
- 16-КБ L1 в поздних версиях. V16B сочетает увеличенный кеш и 0,35-мкм производство.
- Промышленные исполнения. BGI рассчитан на расширенный температурный диапазон, а DE2 предлагает развитое энергосбережение.
- Коллекционная информативность. Полная маркировка позволяет точно определить напряжение, L1, политику записи и корпус.
- Отличная база для DOS-ретро-ПК. DX2-66 и DX4-100 покрывают большую часть практических игровых сценариев 486-эпохи.
Недостатки AMD Am486 CPGA-168
- Несовместимые напряжения внутри одного корпуса. 5- и 3,3-вольтовые версии требуют точной настройки платы.
- Сложная номенклатура. Одной частоты недостаточно для определения кэша и системных функций.
- Сильная зависимость от материнской платы. L2, DRAM, VLB/PCI и BIOS способны радикально изменить скорость готового ПК.
- Один поток и архитектурные ограничения 486. Современные ОС и приложения не являются целевым сценарием.
- Слабее Pentium в тяжёлой плавающей арифметике. Это заметно в Quake и позднем 3D.
- 40-МГц FSB требователен к периферии. DX2-80 и DX4-120 сложнее настроить, чем 33-МГц варианты.
- Write-back требует поддержки платы. Установка Enhanced CPU в старую систему не гарантирует штатный WB.
- Возраст компонентов. Надёжность ретро-компьютера ограничивается не только CPU, но и SRAM, SIMM, конденсаторами и разъёмами.
- Отсутствие прямой современной серверной ценности. Серверное использование сегодня ограничено историческими и совместимостными задачами.
- Коллекционный рынок нестабилен. Точный редкий part number бывает найти сложнее, чем обычный DX2-66 или DX4-100.
Итоговый вердикт по серии AMD Am486 CPGA-168
AMD Am486 CPGA-168 — одна из самых разнообразных 486-линеек. В её рамках прослеживается весь путь платформы: от 33-МГц SX/DX с 8 КБ write-through и 0,7-мкм техпроцессом до 120-МГц Enhanced DX4 и поздних 16-КБ write-back вариантов на 0,35 мкм. Внешне эти процессоры похожи, но электрически и архитектурно между ними достаточно различий, чтобы подбор по одному слову Am486 был ошибкой.
Для большинства ретро-сборок оптимальной точкой остаётся DX2-66: 33-МГц шина проста для VLB, встроенная FPU расширяет совместимость, а производительности достаточно для огромного массива DOS. DX4-100 — лучший универсальный поздний 486, особенно в Enhanced WB-исполнении. DX4-120 нужен для максимума классического Am486 и требует хорошей 40-МГц платы. V16BGC/BGI представляют самый технологически зрелый и коллекционно интересный конец семейства.
Сравнение с Intel подтверждает, что Am486 нельзя воспринимать как второсортный клон. На равных частотах ранние AMD и Intel очень близки, а разницу часто создаёт материнская плата. У Intel DX4 есть преимущество отдельных 16-КБ реализаций, у AMD — сильные Enhanced WB и штатный 120-МГц вариант. Cyrix, IBM, UMC, TI и ST расширяют историческую картину, но ни один Intel Xeon не является прямым аналогом по эпохе.
В 2026 году ценность серии сосредоточена в ретро-компьютерах, коллекциях и промышленном наследии. Для современного сервера или актуального игрового ПК Am486 не подходит; для точного DOS/Windows 3.x компьютера, восстановления Socket 3 или ремонта старой автоматики он остаётся полностью осмысленной аппаратной платформой. Главный практический принцип прост: покупать и настраивать нужно не Am486 вообще, а конкретный part number с известными Vcore, частотой шины, объёмом L1 и режимом кэша.
