AMD EPYC Embedded 7262 — подробный обзор 8-ядерного Rome для SP3 с 128 МБ L3, DDR4-3200 и PCIe 4.0

AMD EPYC Embedded 7262 — восьмиядерный шестнадцатипоточный серверный процессор второго поколения EPYC на микроархитектуре Zen 2, оформленный как встраиваемый вариант для платформы Socket SP3. Точная производственная маркировка AMD для этой модели — 100-000000041E. Последняя буква E имеет практическое значение: она отделяет производственный OPN встраиваемой линейки от одноименного стандартного EPYC 7262, который встречается с иными кодами поставки. Для корректного каталога, закупки или ремонта оборудования нельзя считать все процессоры с надписью EPYC 7262 одним и тем же SKU.

AMD EPYC Embedded 7262: точная идентичность модели и место в семействе

В официальной модельной таблице EPYC Embedded 7002 для 7262 закреплены 8 ядер, поддержка двухсокетной конфигурации 2P, базовая частота 3,2 ГГц, максимальный boost до 3,4 ГГц, 128 МБ L3 и номинальный TDP 155 Вт. Для встраиваемого OPN также указан диапазон настраиваемого TDP 155–180 Вт. Именно этот набор параметров вместе с кодом 100-000000041E образует идентичность рассматриваемого процессора. Соседние 7252, 7272, 7282, 7302 и односокетный 7232P имеют другие OPN, другое число ядер, другой объем L3 либо иной энергетический профиль.

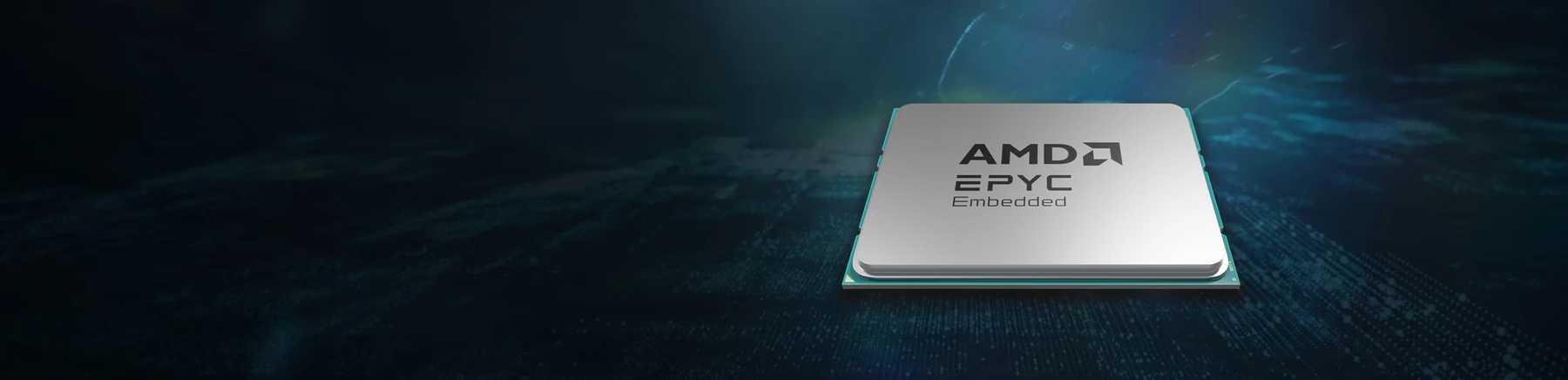

Официальное изображение AMD EPYC Embedded 7002 Series
Официальное изображение AMD для EPYC Embedded 7002 Series. Отдельная проверяемая фотография крышки именно AMD EPYC Embedded 7262 с производственным OPN 100-000000041E без водяного знака в открытых материалах AMD не опубликована, поэтому изображение серии не выдается за фотографию конкретного экземпляра 7262.

У стандартного серверного AMD EPYC 7262 без статуса Embedded встречаются два широко распространенных кода AMD: tray-исполнение 100-000000041 и коробочная поставка 100-100000041WOF. Последняя относится к обычному EPYC 7262 и не является коробочной версией OPN 100-000000041E. Для Embedded 7262 отдельный розничный boxed OPN в проверенной документации AMD не заявлен: процессор фигурирует как production OPN для интеграторов. Поэтому при покупке важнее всего читать не только название в карточке, но и полную строку 100-000000041E на документах поставщика, упаковке и в спецификации системы.

S-Spec и ARK ID к этой модели не относятся. Это идентификаторы, применяемые Intel; для AMD EPYC используется система OPN и внутренних кодов продукта. Универсального S-Spec или ARK ID для AMD EPYC Embedded 7262 нет. OEM-производители серверов и плат присваивают собственные номера комплектам, но такие номера не заменяют AMD OPN. Например, у некоторых поставщиков Supermicro встречается обозначение PSE-ROM7262-0041E, прямо сопоставленное с AMD 100-000000041E. В то же время процессорные комплекты HPE с EPYC 7262 имеют собственные номера HPE и относятся к серверным интеграциям; по одному OEM-коду нельзя автоматически объявлять установленный процессор встраиваемым OPN.

Базовый серверный EPYC 7262 был представлен 7 августа 2019 года вместе со вторым поколением EPYC Rome. Стартовая цена стандартного 7262 в партии 1000 штук составляла 575 долларов. На современной карточке обычного EPYC 7262 AMD отображается 1kU-цена 505 долларов; это не стартовая цена и не отдельная официальная цена Embedded OPN. Для 100-000000041E самостоятельная публичная стартовая цена не подтверждена. Дата 14 апреля 2020 года, иногда попадающая в общих таблицах рядом с Rome, относится к появлению частотно оптимизированных 7F32, 7F52 и 7F72 и не является датой выпуска 7262.

Отдельная дата публичного анонса OPN 100-000000041E не подтверждена. Официальная таблица EPYC Embedded 7002 фиксирует этот OPN, функции NTB и NVMe Hot Plug; для серии также указывалась планируемая расширенная доступность до пяти лет.

Внутри линейки 7002 процессор занимает необычное положение. Это не самый дешевый восьмиядерный Rome и не модель с минимальным энергопотреблением. Смысл 7262 — сочетание малого числа ядер с высокой для ранних EPYC базовой частотой, огромным для восьмиядерника кэшем L3 и полным набором платформенных ресурсов Rome: восемью каналами памяти и 128 линиями PCI Express 4.0 в односокетной конфигурации. Такая компоновка особенно полезна там, где лицензирование рассчитывается по ядрам, а объем памяти, число накопителей, сетевых карт и ускорителей важнее плотности вычислительных ядер.

Где купить AMD EPYC Embedded 7262 и сколько стоит точный OPN 100-000000041E

На вторичном рынке и в каталогах поставщиков название EPYC 7262 часто используется без указания Embedded. Для этой статьи отдельным процессором считается только вариант с AMD OPN 100-000000041E. Обычные 100-000000041 и 100-100000041WOF электрически относятся к тому же серверному 7262, но это другие коды поставки и их нельзя подменять точным Embedded SKU.

Цены старых серверных процессоров сильно зависят от канала поставки. Новая OEM-позиция с точным E-суффиксом стоит заметно дороже массового бывшего в эксплуатации обычного EPYC 7262. Низкая цена на лот 100-000000041 без E не означает, что продавец предлагает EPYC Embedded 7262. Для промышленного проекта, где важны формальная трассируемость партии, срок поставки и соответствие BOM, такая разница принципиальна.

Покупка готового сервера или платы с EPYC 7262 тоже требует чтения спецификации. В системах Dell, HPE, Fujitsu, Lenovo и Supermicro широко применялся обычный EPYC 7262; наличие названия процессора в конфигурации не подтверждает установку production OPN 100-000000041E. Для встраиваемого оборудования поставщик должен прямо указать этот OPN в BOM или спецификации. Когда система нужна не для сертифицированного embedded-проекта, обычный 7262 способен дать те же основные вычислительные характеристики, но это уже другой предмет закупки.

Архитектура Rome и устройство чиплетов

EPYC Embedded 7262 построен на микроархитектуре Zen 2 и относится к поколению Rome. Для вычислительных кристаллов применяется 7-нм техпроцесс TSMC, а центральный кристалл ввода-вывода изготовлен по 14-нм техпроцессу GlobalFoundries. В отличие от монолитных серверных CPU прежних поколений, Rome разделяет вычислительные ядра и контроллеры ввода-вывода. Такая схема позволила AMD масштабировать число ядер, не дублировать дорогие интерфейсы на каждом вычислительном кристалле и вывести все внешние PCIe-соединения к центральному I/O die.

Для 7262 публичные топологические данные и реальные отчеты систем показывают четыре активных CCD плюс центральный I/O die. Каждый CCD архитектуры Rome содержит два CCX. У этой восьмиядерной модели в каждом CCX активно по одному ядру, поэтому система видит восемь ядер, распределенных по восьми CCX. Это объясняет необычные 128 МБ L3: каждый CCX Zen 2 располагает 16 МБ L3, и у 7262 задействованы восемь таких кэш-доменов. Формулировка «16 МБ L3 на ядро» удобна для сравнения, но физически речь идет не о полностью приватных 16 МБ, а о кэше CCX, в котором у данной конфигурации остается одно активное ядро.

Все ядра однородные. Разделения на P- и E-ядра здесь нет. Каждое Zen 2 ядро поддерживает SMT и выполняет два программных потока, поэтому операционная система видит 16 логических процессоров. В отчетах SPEC для 7262 также фиксируется семейство CPU 23, модель 49, то есть Rome, и аппаратная виртуализация AMD-V. Для серверного ПО это обычная симметричная x86-64 платформа без гибридного планировщика.

Центральный I/O die содержит контроллеры памяти, PCIe, межпроцессорные соединения Infinity Fabric и служебные блоки. Это важнее, чем кажется при оценке восьмиядерника: 7262 не урезан до настольного уровня по вводу-выводу. У него сохраняется восемь каналов памяти и массив из 128 линий PCIe 4.0 в 1P. В результате процессор способен обслуживать гораздо больше NVMe, сетевых интерфейсов и ускорителей, чем типичный восьмиядерный CPU общего назначения.

Кэш-память: почему 128 МБ L3 имеют практический смысл

На каждое ядро приходится 32 КБ кэша инструкций L1 и 32 КБ кэша данных L1. Суммарно по восьми ядрам это 256 КБ L1I и 256 КБ L1D, то есть 512 КБ L1. L2 приватный для ядра и имеет объем 512 КБ; общий объем L2 составляет 4 МБ. Наиболее необычен L3 — 128 МБ суммарно. Для восьми ядер это крайне высокий объем даже по серверным меркам 2019 года.

Большой L3 снижает давление на DRAM для наборов данных, хорошо укладывающихся в кэш-домены, помогает компиляции, базам данных, EDA и ряду научных задач, но не превращает восьмиядерник в замену 16- или 32-ядерному EPYC. В задачах с почти линейным масштабированием по потокам число ядер остается главным ограничением. Кроме того, L3 распределен по CCX и CCD, поэтому задержка доступа неоднородна: локальный кэш-домен быстрее удаленного, а NUMA-настройки BIOS и планировщика заметны в чувствительном серверном ПО.

В одном обзорном блоке продуктового PDF EPYC Embedded 7002 встречается формулировка «до 64 МБ L3», которая противоречит модельной таблице того же документа. Строка конкретного 7262 прямо указывает 128 МБ, а другие Rome-модели в таблице достигают 256 МБ. Для точной модели приоритет имеет модельная строка и совпадающая с ней спецификация обычного EPYC 7262. Поэтому корректное значение для Embedded 7262 — 128 МБ L3, а не 64 МБ.

Частоты, boost, множитель и пределы настройки

Базовая частота AMD EPYC Embedded 7262 равна 3,2 ГГц. Максимальная заявленная частота boost — до 3,4 ГГц. Формулировка «до» описывает верхнюю границу автоматического ускорения отдельных ядер при наличии запаса по мощности, температуре и другим ограничениям. Официальной фиксированной all-core boost-частоты для 7262 AMD не публикует. Поэтому число 3,4 ГГц нельзя переносить на длительную загрузку всех шестнадцати потоков.

Управление частотой выполняется аппаратно и через серверную политику питания. В BIOS серверов встречаются режимы Performance, параметры determinism, C-states, NUMA и настройка cTDP. Это не равнозначно привычному ручному разгону настольных Ryzen. Множитель 7262 не относится к разблокированным пользовательским множителям, а стандартная серверная платформа SP3 не рассчитана на разгон частоты сверх спецификации.

Встроенная версия допускает cTDP 155–180 Вт. Повышение лимита внутри этого официально заявленного диапазона дает прошивке больше энергетического пространства для поддержания частот в тяжелой нагрузке, но не меняет паспортный максимум boost 3,4 ГГц. Для инженерной документации корректно разделять три величины: номинальный TDP 155 Вт, диапазон cTDP до 180 Вт и отсутствующий отдельный публичный аналог Intel PL2. Называть 180 Вт «максимальным турбо-потреблением» неправильно.

Подтвержденных публичных результатов ручного андервольтинга именно OPN 100-000000041E нет. Серверные платформы обычно скрывают или жестко ограничивают пользовательские регуляторы напряжения, а стабильность важнее экономии нескольких ватт. Для снижения энергопотребления используют штатные режимы мощности, cTDP, P-state-политику операционной системы, C-states и настройки производителя платы.

Полная таблица характеристик AMD EPYC Embedded 7262

ПараметрAMD EPYC Embedded 7262Комментарий
Точное имяAMD EPYC Embedded 7262Встраиваемый серверный процессор поколения Rome
СерияEPYC Embedded 7002Второе поколение EPYC Embedded
АрхитектураZen 2x86-64, однородные ядра
Кодовое имяRomeПоколение EPYC 7002
Точный production OPN100-000000041EПодтвержден для Embedded 7262
Обычный tray OPN EPYC 7262100-000000041Не является точным Embedded OPN
Обычный boxed OPN EPYC 7262100-100000041WOFНе является boxed-версией 100-000000041E
Boxed OPN именно Embedded 7262Не заявленВ документации Embedded указан production OPN
S-SpecНе применяетсяСистема Intel, не AMD
ARK IDНе применяетсяARK — каталог Intel
Степпинг точного OPN 100-000000041EОтдельно не подтвержденДля обычного 7262 встречается Rome/SSP-B0, но переносить маркировку на E-OPN без отдельной записи нельзя
Статус поставкиProduction OPN в таблице EmbeddedРозничная доступность ограничена, типичен OEM-канал
Дата базового анонса 72627 августа 2019Анонс стандартного EPYC 7262 вместе с EPYC 7002
Дата отдельного анонса 100-000000041EНе подтвержденаОфициальная Embedded-таблица подтверждает OPN, но не отдельную дату запуска
Стартовая 1kU-цена стандартного 7262575 USDИсторическая цена августа 2019 года
Отдельная стартовая цена Embedded OPNНет данныхНе опубликована как самостоятельная величина
СегментEmbedded server / networking / storage / industrialВсегда активные системы, высокая плотность I/O, длительный жизненный цикл
Форм-факторSocketed server CPU/SoCНе BGA, устанавливается в SP3
СокетSP3LGA 4094-класса, механика серверной платформы
Сокетность1P/2P, модель официально 2PРаботает в одно- и двухсокетной системе при поддержке платы
Дискретный чипсетНе требуетсяАрхитектура SoC, системные контроллеры интегрированы
Ядра8Все Zen 2
Потоки16SMT, 2 потока на ядро
P-ядра / E-ядраНет разделенияГибридной архитектуры нет
CCD4 активных CCDПубличная топология 7262: четыре вычислительных чиплета плюс I/O die
CCX8 активных CCX-доменовПо два CCX на CCD; у 7262 по одному активному ядру на CCX
I/O die1 центральныйКонтроллеры памяти, PCIe и Infinity Fabric
Техпроцесс CCDTSMC 7 нмВычислительные кристаллы
Техпроцесс I/O dieGlobalFoundries 14 нмЦентральный кристалл ввода-вывода
Базовая частота3,2 ГГцПаспортное значение
Максимальный boostДо 3,4 ГГцАвтоматическая верхняя частота, не гарантия all-core
Официальная all-core boostНе заявленаНе заполняется расчетным значением
Разблокированный множительНетРучной настольный разгон не предусмотрен
Ручной разгонНе поддерживается как штатная функцияИспользуются серверные профили мощности и cTDP
L1 data32 КБ на ядро, 256 КБ суммарноОтдельно от кэша инструкций
L1 instruction32 КБ на ядро, 256 КБ суммарноОтдельно от кэша данных
L1 общий512 КБСумма L1I и L1D по восьми ядрам
L2512 КБ на ядро, 4 МБ суммарноПриватный L2
L3128 МБРаспределен по CCX; восемь доменов по 16 МБ
Номинальный TDP155 ВтDefault TDP
cTDP Embedded155–180 ВтНастраиваемый производителем системы диапазон
Отдельный Turbo/Maximum PowerНе заявленНе приравнивается к верхней границе cTDP
TjmaxНет подтвержденного публичного значения для 100-000000041EИспользуются лимиты и датчики платформы
Tcase maxНе заявлено в рассмотренной публичной моделиТепловой проект строится по документации платы и корпуса
Тип памятиDDR4 ECCСерверная память
Максимальная скорость памятиDDR4-3200, до 3200 MT/sЗависит также от DIMM и разводки платы
Каналы памяти8Полный восьмиканальный контроллер Rome
DIMM на каналДо 2До 16 DIMM на сокет при реализации платы
Теоретическая пропускная способность204,8 ГБ/с на сокет8 каналов DDR4-3200, без учета накладных расходов
Максимальный объем памяти архитектурыДо 4 ТБ на сокетФактический предел конкретного сервера бывает ниже
RDIMMПоддерживаетсяПрямо указан в Embedded-описании
LRDIMMПоддерживаетсяПрямо указан в Embedded-описании
3DS RDIMM/LRDIMMПоддержка заявлена для серииКонкретная емкость определяется QVL платформы
NVDIMM-NПоддержка заявлена для серииТребует платформенной реализации
UDIMMНе заявленоНе следует считать поддерживаемым без спецификации конкретной платы
ECCДаБазовая серверная функция памяти
PCI ExpressPCIe 4.0Первое поколение x86-серверов AMD с Gen4
PCIe в 1PДо 128 линийФактическое распределение зависит от платы
PCIe/I/O в 2PДо 162 линий по Embedded-документацииЧасть линий расходуется на межсокетное соединение; обзорные платформы иногда показывают 160 внешних линий
Перенастраиваемые линии SATA/NVMeДо 32 линий/устройств по конфигурацииИнтегрированные возможности I/O
NVMe Hot PlugДа, функция Embedded-серииНужна поддержка платы, backplane и прошивки
Non-Transparent BridgingДаФункция для связи и резервирования вычислительных узлов через PCIe
USB / UART / SPI / LPC / I2CИнтегрированные интерфейсы платформы серииНаличие внешних разъемов определяется платой
Встроенная графика CPUНетДля консоли серверные платы обычно используют BMC-видеоконтроллер
Аппаратный видеокодек в CPUНет отдельного медиаблокаНе APU; кодирование выполняется CPU или внешним ускорителем
AVXДаx86 SIMD
AVX2ДаОсновной 256-битный SIMD Zen 2
AVX-512НетZen 2 его не реализует
FMA3ДаВекторные операции с объединенным умножением и сложением
AES-NIДаУскорение AES
SHA extensionsДаФиксируются в CPU flags реальных систем 7262
BMI1 / BMI2ДаФиксируются в CPU flags
RDRAND / RDSEEDДаАппаратная генерация энтропии
Нейронный NPUНетОтдельного AI-движка нет
AMD-V / SVMДаАппаратная виртуализация
Nested PagingДаФиксируется флагом npt
IOMMU / AMD-ViПоддерживается платформой RomeНужен для безопасного passthrough устройств
SMEДаSecure Memory Encryption
SEVДаSecure Encrypted Virtualization
SEV-ESДаШифрование состояния регистров гостя
SEV-SNPНет для RomeSNP относится к следующему поколению EPYC 7003
AMD Security ProcessorДаНезависимый аппаратный корень доверия платформы
RASСерверный набор EPYCECC, machine check, memory patrol/scrub и другие функции зависят от реализации BIOS/BMC
NUMAНастраиваемая топология NPSВ реальных SPEC-системах применялись NPS4 и отдельные CCX NUMA-домены
Совместимые платыSP3 с явной поддержкой EPYC 7002 RomeСовпадения сокета недостаточно без BIOS/QVL
Пример 1P-платыGIGABYTE MZ32-AR0Заявлена совместимость EPYC 7002; SoC, 8 каналов DDR4
Пример SupermicroH11SSL Rev. 2.0 и H12SSL-семействоRome поддерживается соответствующими ревизиями и BIOS
Универсальная версия BIOSНе существуетВерсия зависит от модели и ревизии платы
МикрокодПоставляется через BIOS/AGESA и ОСЕдиный пользовательский номер для всех платформ не заявлен
Комплектный кулер EmbeddedНе заявленОхлаждение выбирает интегратор
Требование к охлаждениюSP3-совместимое, минимум под 155 Вт; до 180 Вт при верхнем cTDPНужен серверный воздушный поток или эквивалентная система

Память: восемь каналов DDR4-3200 и реальный смысл 204,8 ГБ/с

Контроллер памяти — одна из причин, по которой 7262 нельзя оценивать как обычный восьмиядерный процессор. На сокет доступно восемь каналов DDR4 с ECC и скоростью до 3200 MT/s. Теоретический потолок при восьми заполненных каналах составляет 204,8 ГБ/с. Это расчетная пропускная способность интерфейса, а не гарантия STREAM или прикладной скорости: реальные значения ниже из-за командных циклов, латентности, контроллера, NUMA и характера доступа.

Для достижения полной полосы памяти желательно заполнять все восемь каналов симметрично. Конфигурация с четырьмя модулями экономит бюджет, но режет число активных каналов вдвое. В задачах, ограниченных пропускной способностью DRAM, такое упрощение способно отнять значительную часть производительности. В менее чувствительных сервисах влияние меньше, однако покупать 7262 ради восьмиканального контроллера и затем использовать только два или четыре канала часто экономически нелогично.

Официальное описание серии указывает до двух DIMM на канал, то есть плата способна реализовать до шестнадцати модулей на сокет. Архитектурный предел памяти заявлен до 4 ТБ на сокет, но конкретный сервер ограничивает его количеством слотов, поддерживаемой плотностью модулей и QVL. Например, часть серверов с 16 слотами имеет собственный меньший максимальный объем, несмотря на более высокий лимит CPU. В спецификации сборки всегда приоритетнее таблица совместимости платы.

Для Embedded 7002 прямо перечислены RDIMM, LRDIMM, 3DS и NVDIMM-N. UDIMM в этом перечне нет. Поэтому использование обычных настольных ECC UDIMM нельзя считать гарантированной функцией только по факту наличия ECC. Серверная плата SP3 обычно проектируется вокруг Registered или Load-Reduced модулей. Смешивать разные классы DIMM в одной системе нельзя без прямого разрешения производителя платы.

В двухсокетной конфигурации каждый процессор имеет собственные восемь каналов. Получается до шестнадцати каналов в системе, но память остается NUMA: локальная память сокета дает меньшую задержку, чем доступ через межпроцессорное соединение. Для виртуализации, баз данных и HPC требуется корректное привязывание потоков и памяти. Равномерная установка модулей по обоим сокетам важна не только для объема, но и для предсказуемой полосы.

PCIe 4.0, NVMe, сетевые карты и встроенный I/O

В односокетной системе EPYC Embedded 7262 предлагает до 128 линий PCIe 4.0. Для 2019 года это было одним из главных отличий Rome от Intel Xeon Scalable второго поколения, где платформы располагали существенно меньшим числом линий и использовали PCIe 3.0. Даже сегодня 128 линий Gen4 достаточно для очень насыщенной системы: нескольких x16 ускорителей, десятков NVMe, высокоскоростных NIC, HBA и специализированных FPGA.

Физическая разводка конкретной платы почти никогда не выводит все линии в виде полноразмерных слотов. Часть уходит на U.2/U.3 или SlimSAS, часть на OCP NIC, часть на M.2, BMC и прочие устройства. Например, серверные платы Rome способны сочетать несколько x16 Gen4 слотов с отдельными NVMe-портами. Поэтому число разъемов на корпусе нельзя вычислять простым делением 128 на 16.

В двухсокетной системе часть высокоскоростных линий используется Infinity Fabric для связи CPU. Embedded-документация указывает до 162 I/O-линий для 2P. В отдельных обзорах стандартного 7262 фигурирует 160 внешне доступных линий. Эти числа описывают разные уровни подсчета и конкретную разводку; для проектирования следует использовать официальный максимум серии и блок-схему конкретной платы, а не сводную цифру из обзора.

До 32 линий платформы могут работать с SATA/NVMe-функциями, а Embedded-серия выделяет NVMe Hot Plug как отдельную возможность. Это ценно для хранилищ и телеком-систем, где накопитель меняют без остановки узла. Реальный горячий обмен требует не только CPU: backplane, питание, BIOS, драйвер и операционная система должны поддерживать корректное обнаружение и деактивацию устройства.

Вторая специализированная функция — Non-Transparent Bridging. NTB позволяет двум вычислительным узлам обмениваться данными через PCIe при сохранении независимых адресных пространств. Такая схема применяется для резервирования, кластеров хранения и отказоустойчивых appliance-систем. Для обычного настольного компьютера она почти не нужна, но именно подобные функции объясняют смысл суффикса Embedded лучше, чем простое совпадение частот с обычным 7262.

Контроллеры USB, UART, SPI, LPC и I2C входят в платформенную архитектуру, однако внешние порты определяются платой. У Rome нет необходимости в отдельном классическом чипсете для базовой работы: это серверный SoC. На платах управление, удаленная консоль и простая 2D-графика часто реализуются BMC Aspeed. Такая графика принадлежит плате, а не CPU.

Встроенная графика, видео и работа с дисплеем

В AMD EPYC Embedded 7262 нет интегрированного графического ядра. Это важно из-за неудачной формулировки на одной из современных общих страниц AMD, где заголовок Embedded 7002 содержит слова о Radeon Graphics. Конкретная модель 7262 не является APU, а независимые спецификации и серверные системы подтверждают отсутствие iGPU. Для локальной консоли плата использует BMC-видеоконтроллер либо устанавливается дискретная видеокарта.

Отдельного блока аппаратного кодирования и декодирования видео уровня Radeon VCN здесь тоже нет. x264, x265, AV1 и прочие кодеки выполняются на CPU либо на внешнем GPU/ASIC. В SPEC CPU2017 среди целочисленных тестов присутствует x264, и 7262 способен эффективно выполнять программное кодирование для своего числа ядер, но специализированный современный видеодвижок будет гораздо эффективнее по производительности на ватт.

Соединить мощный GPU к 7262 несложно с точки зрения интерфейса: PCIe 4.0 x16 дает достаточную полосу. Ограничения чаще приходят от корпуса, питания и прошивки. В специализированном ускорительном узле именно огромный запас PCIe делает процессор интересным как управляющий CPU, даже когда вся основная математика выполняется внешними картами.

Набор инструкций и вычислительные возможности Zen 2

Zen 2 поддерживает современный для поколения серверный набор x86-64: SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, SSE4a, AVX, AVX2 и FMA3. Реальные отчеты 7262 также показывают AES, SHA, PCLMULQDQ, BMI1, BMI2, POPCNT, ADX, RDRAND и RDSEED. Для криптографии это дает аппаратное ускорение AES и ряда хэш-операций, что важно в VPN, TLS-терминации и защищенных хранилищах.

AVX2 дает 256-битные векторные операции и подходит для многих научных, медиакодирующих и аналитических задач. AVX-512 у Rome отсутствует. Поэтому программное обеспечение, созданное вокруг AVX-512 на Xeon, не получает соответствующий путь исполнения на 7262. Современного матричного блока, NPU или AMX-подобного ускорителя здесь также нет.

Для AI-нагрузок процессор остается универсальным x86-хостом. Он подходит для подготовки данных, оркестрации, легкого CPU-инференса на AVX2 и обслуживания GPU, но не предназначен для современной тяжелой нейросетевой тренировки без внешних ускорителей. Сильная сторона платформы в таком сценарии — не собственная матричная производительность, а количество PCIe-линий и пропускная способность памяти.

Виртуализация, безопасность и RAS

Аппаратная виртуализация реализована через AMD-V/SVM, nested paging и IOMMU. В Linux-системах с 7262 флаги svm и npt присутствуют в процессорной идентификации. Это база для KVM, VMware ESXi, Hyper-V и других гипервизоров. IOMMU позволяет изолировать DMA и передавать гостевым машинам отдельные PCIe-устройства, что особенно ценно при наличии десятков линий и нескольких NIC или NVMe-контроллеров.

EPYC 7002 содержит независимый AMD Security Processor и аппаратный корень доверия. Secure Memory Encryption шифрует содержимое DRAM на уровне контроллера памяти, а Secure Encrypted Virtualization позволяет использовать разные шифровальные контексты для гостевых машин. Rome поддерживает SEV-ES, где дополнительно защищается состояние регистров гостевой системы. Более поздний SEV-SNP к этой модели не относится; он появился в поколении Milan.

Серверные функции надежности содержат ECC-память, аппаратное сообщение о машинных ошибках, механизмы контроля памяти и платформенные процедуры scrubbing. Набор конкретных режимов управляется BIOS/BMC. В отчете SPEC для Dell с 7262 прямо видна настройка Memory Patrol Scrub, а у Fujitsu — DRAM Scrub Time, что подтверждает практическую реализацию этих функций на разных системах. Для испытаний производительности scrub иногда деактивировали, но для долговременной эксплуатации политика определяется требованиями надежности.

Особенность RAS состоит в том, что нельзя описывать процессор отдельно от платформы. Корректируемая ошибка DIMM, PCIe AER, журнал BMC, резервирование вентиляторов и блоков питания образуют единую систему. Сам CPU предоставляет необходимые механизмы, а материнская плата и прошивка решают, какие действия выполняются при ошибке. Для промышленного узла поэтому важны совместимый BMC, актуальная прошивка и подтвержденный QVL не меньше, чем сам 100-000000041E.

Socket SP3, совместимые платы и требования к BIOS

Механически процессор устанавливается в Socket SP3. Этого факта недостаточно для совместимости. Плата должна поддерживать именно EPYC 7002 Rome и иметь подходящую прошивку. У ранних плат для EPYC 7001 встречались ревизии, которые физически использовали тот же сокет, но не поддерживали Rome без аппаратной ревизии. Хороший пример — Supermicro H11SSL: для EPYC 7002 производитель указывал новые платы Rev. 2.0.

Более поздние Supermicro H12 рассчитаны на Rome и Milan. Для части H12 в документации производителя BIOS 2.x и новее обеспечивает поддержку 7002/7003; актуальные ветки к 2026 году имеют более новые версии. Это не означает, что «BIOS 2.x» универсален для любой SP3-платы: номер версии имеет смысл только внутри конкретного семейства производителя.

GIGABYTE MZ32-AR0 — еще один наглядный пример. Ревизии этой платы заявляют EPYC 7002, восемь каналов DDR4 и системную архитектуру SoC. Более новая Rev. 3.x поддерживает 7002/7003, имеет 16 DIMM-слотов и несколько PCIe Gen4 разъемов. При использовании 7262 с cTDP 155–180 Вт запас ее силовой части большой, поскольку сама плата рассчитана на гораздо более мощные EPYC. Важнее подобрать правильный радиатор и корпусной поток.

Для двухсокетной сборки нужна плата с двумя SP3 и официальной поддержкой 2P Rome. Односокетные модели вроде MZ32-AR0 не превращаются в 2P от установки второго процессора — физического второго сокета нет. 7262 поддерживает 2P на уровне CPU, но это лишь разрешение платформе строить двухпроцессорные системы.

AGESA, микрокод и исправления безопасности доставляются через BIOS/UEFI и иногда через операционную систему. Для 7262 нет одного номера прошивки, подходящего всем платам. Перед установкой требуется сверка CPU support list, ревизии PCB и минимальной версии BIOS. В рабочем сервере обновление стоит рассматривать вместе с BMC, поскольку управление вентиляторами, PCIe hot plug и телеметрия тесно связаны с прошивкой платы.

Питание, VRM, охлаждение и температурный режим

Номинальный TDP 155 Вт выглядит высоким для восьми ядер, но объясняется частотами, количеством активных чиплетов, большим L3 и полной серверной I/O-платформой. В Embedded-варианте разрешен cTDP до 180 Вт. Радиатор следует выбирать с учетом верхнего режима, который будет задан производителем системы. Установка кулера, рассчитанного ровно на 155 Вт, а затем перевод cTDP на 180 Вт создает ненужный тепловой риск.

SP3 требует большого серверного радиатора и направленного воздушного потока. В 1U обычно применяются высокооборотные вентиляторы и длинный ребристый радиатор, рассчитанный на поток от передней панели к задней. В 2U и более высоком корпусе допустим крупный пассивный или активный радиатор, но он должен соответствовать ориентации воздушного потока и механике SP3. Розничный кулер в поставке Embedded OPN не заявлен.

Точный публичный Tjmax или Tcase max для 100-000000041E в проверенной модельной документации не указан. Поэтому подставлять распространенное для других EPYC значение в мегатаблицу нельзя. Практическое управление выполняет платформа: BMC считывает датчики, меняет обороты вентиляторов и реагирует на тепловые предупреждения. Для промышленного шкафа нужно ориентироваться на спецификацию конкретного сервера по температуре входящего воздуха, а не на произвольную цифру для кристалла.

Общее потребление сервера заметно выше TDP одного CPU. В измерениях ServeTheHome на Supermicro AS-1014S-WTRT с одним EPYC 7262, восемью модулями по 32 ГБ, двумя SSD Intel DC S3710 и встроенным 10GbE контроллером фиксировались 93 Вт в простое, 149 Вт при 70-процентной нагрузке, 187 Вт при полной нагрузке и максимум 211 Вт в режиме производительности. Это потребление всей системы, а не телеметрия процессорного package.

РежимПотребление стендаКонфигурацияЭпоха теста
Простой, Performance Mode93 ВтSupermicro AS-1014S-WTRT, 1× EPYC 7262, 8×32 ГБ DDR4-3200, 2× Intel DC S3710 1,2 ТБ, Broadcom BCM57416 10GbE, без карт расширения, cTDP 155 Вт2019
STH 70% Load149 ВтТот же стенд2019
STH 100% Load187 ВтТот же стенд2019
Максимум наблюдения211 ВтТот же стенд, Performance Mode2019

Эти числа полезны для оценки блока питания и тепловой нагрузки стойки. Они не подходят для вычисления энергопотребления самого CPU вычитанием произвольного idle, потому что память, VRM, NIC и накопители меняют потребление вместе с нагрузкой. Для двухсокетной системы запас блока питания нужен значительно больше, особенно при многочисленных NVMe и ускорителях.

Как читать тесты: Embedded OPN и обычный EPYC 7262

Публичные лабораторные тесты почти всегда выводят строку CPUID «AMD EPYC 7262 8-Core Processor» и не показывают полный производственный OPN. Поэтому нельзя доказать, что конкретный образец SPEC, PassMark или ServeTheHome был именно 100-000000041E. Отдельного большого набора тестов, где одновременно раскрыт E-OPN, не опубликовано.

Вычислительные параметры Embedded 7262 совпадают с модельной строкой 7262: 8/16, 3,2/3,4 ГГц, 128 МБ L3, 155 Вт, восемь каналов DDR4 и Rome. По этой причине результаты стандартного EPYC 7262 полезны как ориентир для производительности самого процессорного дизайна, но в таблицах ниже это прямо отмечено. Такое разделение надежнее, чем приписывать Embedded-партии результаты без раскрытого OPN.

PassMark PerformanceTest: сводные результаты AMD EPYC 7262

PassMark агрегирует результаты множества пользовательских систем. В доступном срезе для EPYC 7262 было 12 образцов, то есть статистика небольшая. Конфигурации памяти, BIOS и платы не нормализованы, поэтому эти данные удобны для общей ориентации, но не для приемочного теста промышленной системы. OPN в базе не раскрывается.

ТестВерсия/режимРезультатТип нагрузкиКонфигурацияДата среза
CPU MarkPerformanceTest 1020 779 балловСводная многопоточная оценкаАгрегат 12 систем EPYC 7262; точный OPN и единый стенд не раскрытысентябрь 2026
Single Thread RatingPerformanceTest 102 041 баллОднопоточнаяТот же агрегатсентябрь 2026
Integer MathPerformanceTest 1054 604 MOps/sЦелочисленная математикаТот же агрегатсентябрь 2026
Floating Point MathPerformanceTest 1032 111 MOps/sВещественная математикаТот же агрегатсентябрь 2026
Find Prime NumbersPerformanceTest 10144 млн простых/сЦелочисленные вычисленияТот же агрегатсентябрь 2026
Random String SortingPerformanceTest 1028 015 тыс. строк/сСортировка и памятьТот же агрегатсентябрь 2026
Data EncryptionPerformanceTest 1016 047 МБ/сШифрованиеТот же агрегатсентябрь 2026
Data CompressionPerformanceTest 10251 111 КБ/сСжатиеТот же агрегатсентябрь 2026
PhysicsPerformanceTest 102 666 кадров/сСинтетическая физикаТот же агрегатсентябрь 2026
Extended InstructionsPerformanceTest 1016 361 млн матриц/сВекторные инструкцииТот же агрегатсентябрь 2026
CPU MarkPerformanceTest 9, legacy20 691 баллСводнаяСтарый набор методикактуальный архив базы
Single ThreadPerformanceTest 9, legacy2 187 балловОднопоточнаяСтарый набор методикактуальный архив базы

Однопоточная оценка около двух тысяч баллов показывает возраст архитектуры: для сервера 2019 года 3,2–3,4 ГГц были сильными, но современные настольные и серверные ядра заметно быстрее на поток. Зато многопоточная оценка сохраняет приемлемый уровень для восьми ядер, а криптография и компрессия хорошо используют серверный набор инструкций.

SPEC CPU2017: воспроизводимые 1P и 2P результаты

SPEC CPU2017 ценнее агрегаторов тем, что публикует память, операционную систему, компилятор, прошивку и настройки. В результатах ниже CPU называется AMD EPYC 7262; полный E-OPN не раскрыт. Один процессор Dell PowerEdge R6515 с восемью ядрами и 256 ГБ DDR4-3200 получил SPECrate2017_int_base 65,8 и peak 69,0. Двухсокетный Dell C6525 с 16 физическими ядрами получил 132 и 138 соответственно — почти линейное удвоение rate-показателя.

СистемаSPEC CPU2017РезультатПроцессоры и памятьПО/прошивкаДата теста
Dell PowerEdge R6515SPECrate2017_int_base65,81× EPYC 7262, 8 ядер/16 потоков; 256 ГБ, 8×32 ГБ DDR4-3200 RDIMMSLES 15 SP1, kernel 4.12.14-195; AOCC 2.0.0; BIOS 1.0.4август 2019
Dell PowerEdge R6515SPECrate2017_int_peak69,0Та же системаТа же системаавгуст 2019
Dell PowerEdge C6525SPECrate2017_int_base1322× EPYC 7262, 16 ядер/32 потока; 512 ГБ, 16×32 ГБ DDR4-3200 RDIMMSLES 15 SP1; AOCC 2.0.0; firmware 0.4.7август 2019
Dell PowerEdge C6525SPECrate2017_int_peak138Та же системаТа же системаавгуст 2019
Fujitsu PRIMERGY RX2450 M1SPECrate2017_int_base1352× EPYC 7262; 2 ТБ, 32×64 ГБ PC4-3200V-LSLES 15 SP2, kernel 5.3.18-22; AOCC 2.0.0; BIOS 1.2.V1февраль 2021

Результаты Dell особенно полезны для оценки масштабирования 2P: 132 / 65,8 дает коэффициент чуть выше 2,0 в целочисленном rate-тесте, но это не означает, что любое приложение ускорится вдвое. SPEC rate запускает несколько независимых копий и хорошо нагружает все ядра. Сервис с общей блокировкой, единым большим набором данных или интенсивным межсокетным обменом масштабируется хуже.

Подтесты SPEC CPU2017 для односокетного Dell R6515

ПодтестНагрузкаBase ratioCopiesСтендДата
500.perlbench_rИнтерпретатор и текстовая обработка44,216Dell R6515, 1×7262, 256 ГБ DDR4-3200, AOCC 2.0.02019
502.gcc_rКомпиляция C67,116Тот же стенд2019
505.mcf_rКомбинаторная оптимизация, память97,916Тот же стенд2019
520.omnetpp_rСетевое моделирование36,816Тот же стенд2019
523.xalancbmk_rXML/XSLT70,116Тот же стенд2019
525.x264_rКодирование H.26412916Тот же стенд2019
531.deepsjeng_rШахматный поиск52,916Тот же стенд2019
541.leela_rПоиск в игре Go50,016Тот же стенд2019
548.exchange2_rИгровой поиск14516Тот же стенд2019
557.xz_rСжатие данных41,316Тот же стенд2019

SPEC-стенд также раскрывает архитектурные детали. В lscpu видны 32 КБ L1D, 32 КБ L1I, 512 КБ L2 на ядро и 16 МБ L3 на видимый NUMA/CCX-домен. BIOS был настроен на максимальную производительность, NPS4 и активный Turbo Boost. Это хороший пример того, насколько серверный результат зависит от настроек: его нельзя сравнивать с машиной в энергосберегающем профиле без оговорки.

Компиляция и сборка крупных проектов

В публичной базе OpenBenchmarking для Timed LLVM Compilation встречается один EPYC 7262 со временем около 689 секунд и двухсокетная система 2×7262 около 371 секунды. Сводная страница не нормализует все параметры стенда и не раскрывает Embedded OPN, поэтому этот тест менее строгий, чем SPEC, но хорошо показывает направление масштабирования: второй сокет заметно сокращает время большой параллельной сборки.

БенчмаркРезультатНагрузкаКонфигурацияДата/эпоха
OpenBenchmarking Timed LLVM Compilation, профиль build-llvm689 с ± 28Компиляция LLVM1× AMD EPYC 7262 8-Core; 4 результата в агрегате; остальные параметры не унифицированыпубличный архив, точная дата отдельных прогонов не указана
OpenBenchmarking Timed LLVM Compilation, профиль build-llvm371 с ± 6Компиляция LLVM2× AMD EPYC 7262; 4 результата в агрегатепубличный архив, точная дата отдельных прогонов не указана

Для локального CI 7262 интересен не рекордом по числу потоков, а тем, что каждая лицензируемая или выделенная сборочная нода получает много памяти, I/O и L3. Когда сборка масштабируется на 16, 32 и больше ядер без лицензионных ограничений, 7302, 7402 или более новые платформы дают выше абсолютную пропускную способность.

Однопоточная и многопоточная производительность

Максимальные 3,4 ГГц и Zen 2 обеспечивали конкурентную производительность на поток в серверном сегменте 2019 года. У 7262 базовая частота выше, чем у большинства многоядерных Rome, поэтому короткие последовательные фрагменты выполняются быстрее, чем можно ожидать от нижней части EPYC. Огромный L3 особенно помогает кодовым и рабочим наборам, которые повторно используют данные.

С точки зрения 2026 года однопоточная производительность уже скромная. Современные Zen 4/Zen 5 и новые Xeon имеют существенно более сильное ядро, более высокий IPC и частоты. Это проявляется в интерактивных задачах, некоторых EDA-проходах, старом ПО с одним главным потоком и игровых движках. Поэтому 7262 покупают не ради максимального single-thread, а ради платформы SP3 и специфического баланса ресурсов.

В многопоточной нагрузке предел в восемь физических ядер ощущается быстро. SMT добавляет пропускную способность при подходящем профиле, но шестнадцать логических потоков не равны шестнадцати ядрам. Рендер, кодирование и компиляция масштабируются лучше на 16-ядерном 7302, а задачи виртуализации с большим числом VM — на 24- и 32-ядерных Rome. 7262 сохраняет смысл, когда стоимость лицензии, частота на ядро или I/O важнее числа vCPU.

Серверные нагрузки: базы данных, хранение, сеть и виртуализация

AMD относила обычный EPYC 7262 к системам с лицензированием базы данных по ядрам. Это один из наиболее логичных сценариев. В коммерческой СУБД дополнительное ядро способно увеличивать стоимость лицензии сильнее, чем стоимость процессора, поэтому восемь быстрых ядер с 128 МБ L3, восемью каналами памяти и большим I/O выглядят рациональнее дешевого 32-ядерника. При этом для базы важны NUMA-настройка, быстрые накопители и достаточный объем памяти.

Для хранилища 7262 интересен 128 линиями PCIe 4.0, NVMe Hot Plug и большим количеством SATA/NVMe-ресурсов. В программно определяемом хранилище CPU способен обслуживать десятки накопителей и несколько 25/40/100GbE интерфейсов без внешнего PCIe-коммутатора. Восьми ядер достаточно для умеренной компрессии, контрольных сумм и сетевого стека, но тяжелое шифрование, дедупликация и erasure coding на высоких скоростях способны стать ограничителем раньше, чем PCIe.

В сетевом appliance сильными сторонами становятся AES, SHA, много линий для NIC и возможность NTB. Для VPN, DPI или виртуальных сетевых функций важна частота на ядро, поэтому 3,2 ГГц base полезны. При обработке очень больших потоков пакетов требуется отдельное измерение с конкретным DPDK/SmartNIC-профилем; универсального результата из синтетики не существует.

Виртуализация на восемь ядер подходит для небольшого числа крупных VM, инфраструктурных сервисов, лабораторий и edge-узлов. 128 МБ L3 помогают снизить конфликт кэша между гостями, а SEV/SEV-ES дают аппаратные средства защиты памяти. Для высокой плотности десятков VM число физических ядер невелико, поэтому модели 7302/7402/7502 логичнее при отсутствии лицензионного ограничения.

Научные вычисления, CAE/CFD/FEA и EDA

Восьмиканальная память и AVX2 делают 7262 полноценным серверным CPU для инженерных задач небольшого масштаба. AMD исторически относила его к departmental CAE/CFD/FEA и EDA. В этих областях важны не только FLOPS, но и память, лицензирование, размер сетки, скорость I/O и производительность одного потока. 7262 хорошо вписывается в рабочую станцию-сервер, где лицензия ограничивает число ядер, а набор данных требует большой ECC-памяти.

Для CFD и FEA, которые масштабируются на десятки ядер, абсолютная производительность восьмиядерника быстро уступает старшим Rome. AVX2 не дает AVX-512-путь, поэтому специализированный код Intel того периода мог иметь преимущество на хорошо векторизованных участках. В то же время 204,8 ГБ/с теоретической памяти и 128 МБ L3 уменьшают часть ограничений, особенно в задачах с повторным использованием данных.

EDA часто содержит смесь однопоточных и умеренно параллельных этапов. Здесь высокая базовая частота 7262 полезнее, чем у многих многоядерных Rome с низкой base, а малое число ядер снижает лицензионные затраты в некоторых пакетах. Для современной крупной верификации и симуляции платформа остается работоспособной, но новые EPYC дают намного выше производительность на сокет.

Рендеринг, кодирование и медиаработа

CPU-рендер масштабируется прежде всего числом полноценных ядер. 8C/16T Rome выполняет такие задачи заметно быстрее четырех- и шестиядерных серверов своего времени, но 16C/32T 7302 дает почти вдвое больше физических ресурсов при сходном TDP. Большой L3 не компенсирует разницу в ядрах там, где рендерер хорошо распараллелен.

Видеокодирование на CPU также ограничено восемью ядрами. SPEC x264 показывает хорошую производительность для класса, однако у 7262 нет медиадвижка, поэтому весь H.264/H.265 расчет ложится на Zen 2. Для массового транскодинга рациональнее добавить GPU или специализированную карту: PCIe-ресурсы для этого есть с огромным запасом.

В профессиональной рабочей станции серверная память ECC, много NVMe и большое число PCIe-карт могут быть важнее чистой скорости рендера. Тогда 7262 способен обслуживать несколько устройств захвата, быстрые сетевые адаптеры и дисковый массив. Для обычной монтажной станции его плата, охлаждение и отсутствие iGPU избыточны.

AI, машинное обучение и ускорители

В самом 7262 нет NPU, тензорного блока или AVX-512. CPU-инференс ограничен AVX2/FMA3 и общими целочисленными инструкциями. Легкие модели, предварительная обработка и сервисная логика выполняются нормально, но современное обучение нейросетей на CPU не является сильной стороной этого SKU.

В роли хоста для ускорителей картина лучше. 128 линий PCIe 4.0 позволяют соединять несколько GPU или FPGA без узкого x4/x8 интерфейса, а восемь каналов памяти помогают снабжать устройства данными. Для edge-AI appliance такой баланс подходит: процессор выполняет сетевую, файловую и управляющую работу, а матричные вычисления переносятся на карты.

При проектировании многогпу-системы нужно проверять не только линии CPU, но и физическую топологию платы, ширину слотов, bifurcation, питание и поддержку конкретных ускорителей. В ранних Rome-платформах набор функций прошивки отличается от современных систем, поэтому лабораторная проверка карты на выбранной ревизии платы обязательна.

Игры: почему серверный EPYC 7262 не стоит оценивать по FPS

EPYC Embedded 7262 способен запускать x86-игры при наличии совместимой SP3-платы, дискретной видеокарты и обычной операционной системы, но игровой сценарий не отражает его назначение. У процессора нет iGPU, максимальная частота всего 3,4 ГГц по современным меркам невысока, серверная память и NUMA увеличивают латентность, а платы SP3 стоят дороже массовых настольных платформ.

Надежного публичного набора игровых тестов, где раскрыты exact OPN 100-000000041E, видеокарта, разрешение, средний FPS и 1% low, не опубликовано. Подставлять результаты другого 7262, соседнего EPYC или расчетные оценки было бы некорректно. Поэтому числовая игровая таблица с выдуманными кадрами в секунду здесь сознательно отсутствует.

Игровой параметрПодтвержденные данные для 100-000000041E
Средний FPS в современной игреНет воспроизводимых данных с раскрытым Embedded OPN
1% lowНет данных
Разрешение и GPUНет единой проверенной методики
Практический выводПроцессор ориентирован на серверы, хранилища, сеть и промышленный edge, а не игровой ПК

Сравнение с ближайшими EPYC Embedded 7002

МодельEmbedded OPNЯдра/потокиЧастоты, ГГцL3TDP / cTDPСокетностьСмысл относительно 7262
EPYC Embedded 7262100-000000041E8/163,2 / до 3,4128 МБ155 Вт / 155–180 Вт2PВысокая base, очень большой L3, полный I/O
EPYC Embedded 7252100-000000080E8/163,1 / до 3,264 МБ120 Вт / 120–150 Вт2PЭкономичнее, меньше L3 и частота
EPYC Embedded 7232P100-000000081E8/163,1 / до 3,232 МБ120 Вт / 120–150 Вт1PДешевле и только 1P, намного меньше L3
EPYC Embedded 7272100-000000079E12/242,9 / до 3,264 МБ120 Вт / 120–150 Вт2PБольше ядер, ниже частота и L3
EPYC Embedded 7282100-000000078E16/322,8 / до 3,264 МБ120 Вт / 120–150 Вт2PВдвое больше ядер, ниже base, меньше L3
EPYC Embedded 7302100-000000043E16/323,0 / до 3,3128 МБ155 Вт / 155–180 Вт2PТот же L3 и TDP-класс, вдвое больше ядер

7252 ближе всего по числу ядер, но 7262 имеет вдвое больше L3, более высокие частоты и более высокий TDP. 7232P еще сильнее урезан по L3 и ограничен одним сокетом. 7272 и 7282 увеличивают количество ядер, однако их частоты ниже и кэш меньше. 7302 особенно важен для сравнения: при том же номинальном TDP 155 Вт он удваивает число ядер до 16 и сохраняет 128 МБ L3, поэтому для свободно масштабируемых задач обычно выгоднее по производительности на сокет.

Именно из-за 7302 7262 нельзя считать универсально лучшей покупкой среди Rome. Его смысл появляется при ограничении по лицензируемым ядрам, требовании высокой base-частоты или необходимости получить полноценный SP3 I/O с минимальным числом ядер. В противном случае старшие модели используют ту же платформу эффективнее.

Сравнение с EPYC 7F32 и частотно оптимизированными Rome

EPYC 7F32 вышел позже и тоже имеет 8 ядер, 16 потоков и 128 МБ L3, но работает на 3,7 ГГц base и до 3,9 ГГц boost при TDP 180 Вт. Это частотно оптимизированная модель для задач, где цена лицензии на ядро оправдывает дорогой CPU. Она не является тем же SKU и не должна использоваться как источник характеристик Embedded 7262.

Сравнение с Intel Xeon Silver 4210 и 4214 своего времени

Исторически 7262 конкурировал с Xeon Silver 4200. ServeTheHome сравнивал его прежде всего с Silver 4210 и 4214. У Intel было больше ядер в некоторых SKU и ниже TDP, но платформа Cascade Lake-SP предлагала PCIe 3.0 и 48 линий на процессор, тогда как Rome давал до 128 линий PCIe 4.0 в 1P. Для NVMe, сетевых карт и ускорителей это было огромным преимуществом AMD.

ПараметрEPYC 7262 / Embedded 7262 по базовым вычислительным даннымXeon Silver 4210Xeon Silver 4214
Эпоха2019, Rome2019, Cascade Lake-SP2019, Cascade Lake-SP
Ядра/потоки8/1610/2012/24
Базовая частота3,2 ГГц2,2 ГГц2,2 ГГц
Макс. turboдо 3,4 ГГцдо 3,2 ГГцдо 3,2 ГГц
L3128 МБ13,75 МБ16,5 МБ
Каналы памяти8× DDR4-32006× DDR4-24006× DDR4-2400
PCIeдо 128× Gen4 в 1P48× Gen348× Gen3
Сильная сторонаI/O, память, L3, высокая baseБольше ядер при низком TDPЕще больше ядер в том же поколении

Такое сравнение нужно читать исторически. Современные Xeon и EPYC ушли далеко вперед, а цена серверной платформы 2026 года определяется не прайсом 2019-го. Но оно хорошо показывает, почему 7262 был необычным: AMD предлагала не просто восемь ядер, а почти полный набор ресурсов старших EPYC.

Подходящие сценарии сборки

Односокетное NVMe-хранилище

Один 7262, восемь или шестнадцать RDIMM, плата с несколькими SlimSAS/U.2 и двумя быстрыми сетевыми интерфейсами образуют сильную основу для ZFS, Ceph-узла или проприетарного storage appliance. CPU дает 128 PCIe 4.0 линий и высокую полосу памяти. При тяжелой дедупликации и компрессии следует проверить загрузку восьми ядер: I/O способен оказаться быстрее вычислительной части.

Лицензируемая база данных

Для ПО, где цена считается по физическим ядрам, 8C/16T, 128 МБ L3 и 4 ТБ архитектурного лимита памяти выглядят логично. Сервер можно оснастить большим объемом ECC и быстрыми NVMe, не покупая десятки лицензируемых ядер. В этой роли важнее стабильная частота, память и I/O, а не рекордный Cinebench.

Edge-сервер и сетевой appliance

Embedded-функции NTB и NVMe Hot Plug, аппаратное шифрование и большое число PCIe линий подходят для сетевой безопасности, телеком-узлов, промышленной аналитики и отказоустойчивых систем. Короткий корпус требует внимательного проектирования воздушного потока: 155–180 Вт CPU вместе с быстрыми NIC и NVMe создают заметную тепловую плотность.

Сервер виртуализации малой плотности

7262 подходит для инфраструктурных VM, контроллеров, служб каталогов, небольших баз, CI и лабораторий. Восемь ядер ограничивают высокую плотность, зато память и PCIe почти не урезаны. Для хоста с десятками загруженных VM лучше 7302 или более старшая модель.

Узел с внешними ускорителями

Несколько GPU/FPGA можно соединить напрямую к Gen4, используя 7262 как управляющий CPU. Такой вариант оправдан, когда ускоритель выполняет основную математику, а CPU нужен для I/O, сети и подготовки данных. Восемь ядер снижают стоимость лицензируемого системного ПО и оставляют большой запас линий.

Апгрейд внутри SP3

Одно из преимуществ Rome — широкий ряд совместимых EPYC 7002 в том же Socket SP3. На плате с подходящим VRM и BIOS 7262 можно заменить на 16-, 24-, 32-, 48- или 64-ядерную модель 7002. На части H12 и других поздних плат также поддерживается EPYC 7003 Milan после нужного BIOS. Это дает заметный запас апгрейда без смены памяти и корпуса.

Апгрейд нельзя выбирать только по сокету. Модель с TDP 225–280 Вт требует другого радиатора и иногда иной версии платы. В двухсокетной системе оба процессора должны соответствовать правилам совместимости производителя; смешивание разных SKU обычно не допускается. Для промышленного устройства изменение CPU также способно потребовать повторной сертификации и тестирования теплового режима.

Переход на новые поколения EPYC 9004/9005 уже требует другого сокета, DDR5 и новой платы. Поэтому SP3 имеет большой внутренний диапазон, но не является маршрутом к современным Zen 4/Zen 5 без смены платформы.

Как не перепутать 100-000000041E при покупке и приемке

Первое правило — сверять полный OPN. В счете, упаковочном листе и карточке должна быть строка 100-000000041E. Когда продавец указывает только «EPYC 7262», товар не доказан как Embedded. 100-000000041 — стандартный tray. 100-100000041WOF — стандартная коробочная поставка без вентилятора, а не E-версия.

Второе правило — проверять соответствие характеристик. Для точного Embedded 7262 должны совпасть 8 ядер, 16 потоков, 3,2 ГГц base, до 3,4 ГГц boost, 128 МБ L3, 155 Вт default TDP, 2P и диапазон cTDP 155–180 Вт. Карточка с 64 МБ L3 или 120 Вт описывает другую Rome-модель, даже при ошибочном 7262 в заголовке.

Третье правило — не путать OEM-номер поставщика с AMD OPN. Система имеет собственный артикул производителя сервера, а внутри может стоять обычный 7262. Для сертифицированного проекта BOM должен связывать OEM-артикул с 100-000000041E документально. Фотография теплораспределителя без читаемой маркировки не заменяет эту связь.

Четвертое правило — проверять состояние бывшего в эксплуатации процессора и сокета. У SP3 очень большое число контактов на стороне сокета платы, поэтому повреждение LGA-контактов проявляется как пропавший канал памяти или группа PCIe-линий. После установки нужна полная диагностика всех восьми каналов памяти, PCIe, ECC и длительная нагрузка, а не только успешная загрузка ОС.

Историческая оценка на старте

В 2019 году 7262 был неочевидным, но очень интересным SKU. За 575 долларов в 1kU он предлагал всего восемь ядер, однако давал платформенные ресурсы, которые у конкурентов находились существенно выше по классу: восемь каналов памяти, 128 линий Gen4 и 128 МБ L3. Сервер мог быть дешевым по лицензиям и очень богатым по I/O.

Главный компромисс был виден сразу: 155 Вт для восьми ядер и наличие более многоядерных Rome неподалеку по цене. Для обычного веб-сервера или рендера 7262 выглядел странно. Для базы данных с оплатой по ядрам, EDA, storage и сетевого устройства его спецификация была осмысленной.

Актуальность AMD EPYC Embedded 7262 в 2026 году

По абсолютной вычислительной скорости 7262 устарел. Восемь Zen 2 при максимуме 3,4 ГГц не конкурируют с современными EPYC по работе на поток и производительности на сокет. DDR4 и PCIe 4.0 тоже уже не верх рынка. Для новой универсальной серверной платформы без ограничений по совместимости логичнее смотреть более новые поколения.

При этом процессор не потерял практический смысл полностью. У него по-прежнему 128 линий PCIe 4.0, восемь каналов ECC DDR4, 128 МБ L3 и поддержка 2P. На вторичном рынке SP3-платы и память доступны, а для замены в существующем оборудовании точный 100-000000041E служит единственно правильной деталью BOM. В промышленном ремонте совместимость важнее сравнительной диаграммы с новым CPU.

Для домашней лаборатории обычный дешевый EPYC 7262 способен быть интересным, но это не аргумент покупать дорогой Embedded OPN. E-версия оправдана там, где нужен именно этот production code, документированная embedded-линейка или поставка от интегратора. Для обычной экспериментальной SP3-сборки стандартный tray чаще экономически разумнее, хотя он формально другой SKU.

Наиболее сильный современный сценарий — I/O-насыщенный узел, где вычислительная работа умеренная. Несколько NVMe, быстрые сетевые карты, HBA и ускоритель способны загрузить интерфейсы, не требуя 32–64 ядер. Здесь архитектура Rome еще выглядит солидно. Наиболее слабый сценарий — чистый CPU throughput: новые процессоры выполнят ту же работу быстрее и с лучшей эффективностью.

Сильные стороны AMD EPYC Embedded 7262

  • Точный embedded OPN 100-000000041E с официально зафиксированной модельной строкой, что удобно для BOM и длительных OEM-проектов.
  • 128 МБ L3 при восьми ядрах — очень большой кэш для такого числа вычислительных ядер.
  • Высокая базовая частота 3,2 ГГц для Rome и максимальный boost до 3,4 ГГц.
  • Полные восемь каналов DDR4-3200 ECC с теоретической полосой 204,8 ГБ/с на сокет.
  • До 4 ТБ памяти на сокет на уровне архитектуры при соответствующей плате и DIMM.
  • 128 линий PCIe 4.0 в 1P, что особенно ценно для NVMe, NIC, HBA, GPU и FPGA.
  • Поддержка 2P, позволяющая построить двухпроцессорный узел на том же SKU.
  • Embedded-функции NTB и NVMe Hot Plug, ориентированные на отказоустойчивые и I/O-насыщенные системы.
  • AMD-V, IOMMU, SME, SEV и SEV-ES для виртуализации и защиты памяти.
  • AES, SHA, AVX2 и FMA3 дают достойную серверную криптографическую и векторную производительность для поколения.
  • Платформа SoC не требует отдельного традиционного чипсета и упрощает разводку серверной платы.
  • Хорошая пригодность для лицензирования по ядрам, когда память и I/O нужны в полном объеме, а число ядер требуется ограничить.

Слабые стороны AMD EPYC Embedded 7262

  • Всего восемь физических ядер ограничивают современный рендер, массовую виртуализацию, компиляцию и HPC.
  • 155 Вт nominal TDP и до 180 Вт cTDP выглядят высоко для 8C/16T и требуют серьезного охлаждения.
  • Максимум 3,4 ГГц уже невысок по меркам 2026 года, поэтому single-thread заметно уступает новым CPU.
  • Нет встроенной графики и медиадвижка; локальная консоль зависит от BMC или дискретной карты.
  • Нет AVX-512 и NPU, поэтому тяжелая современная AI-работа требует внешних ускорителей.
  • Нет штатного пользовательского разгона, а отдельные данные по стабильному андервольтингу exact OPN отсутствуют.
  • Точный Embedded OPN редко встречается в рознице и способен стоить заметно дороже обычного 7262 на вторичном рынке.
  • Совпадение Socket SP3 не гарантирует совместимость: важны ревизия платы и версия BIOS.
  • Архитектурные 4 ТБ памяти не гарантируются любой системой; реальный потолок зависит от слотов и QVL.
  • Публичные бенчмарки почти никогда не раскрывают суффикс OPN, поэтому exact Embedded 100-000000041E трудно отделить от обычного 7262 по тестовой базе.
  • Для свободно масштабируемых задач 16-ядерный 7302 эффективнее при том же номинальном TDP-классе.

Итоговый вердикт

AMD EPYC Embedded 7262 — специализированный восьмиядерный Rome, который интересен не количеством ядер, а сохранением почти полного набора серверных ресурсов платформы. Точный OPN 100-000000041E дает 8 ядер и 16 потоков Zen 2, 3,2 ГГц base, boost до 3,4 ГГц, 128 МБ L3, восемь каналов DDR4-3200 ECC, до 4 ТБ памяти на сокет, до 128 линий PCIe 4.0 в 1P, поддержку 2P, nominal TDP 155 Вт и embedded-диапазон cTDP 155–180 Вт.

Его архитектурная особенность — четыре активных CCD и восемь CCX-доменов с одним активным ядром на каждом, что дает огромный L3 на ядро. Центральный I/O die сохраняет полную память и PCIe, поэтому процессор способен быть сердцем насыщенного NVMe, сетевого или ускорительного узла. NTB и NVMe Hot Plug добавляют функции, которые действительно имеют смысл в embedded-системах.

В 2026 году вычислительная часть уже не быстра по современным меркам. Восемь ядер ограничивают throughput, 3,4 ГГц недостаточно для лидирующего single-thread, AVX-512 и NPU отсутствуют. Зато I/O и память остаются сильными. Поэтому ценность 7262 сегодня определяется задачей: как дешевая вычислительная мощность он уступает более новым и более многоядерным CPU, а как точная SP3/Embedded-деталь с большим I/O, ECC-памятью и ограниченным числом лицензируемых ядер остается вполне осмысленным.

При покупке решающим идентификатором является строка 100-000000041E. Обычный 100-000000041, boxed 100-100000041WOF, HPE-комплект или любой лот с одним лишь названием EPYC 7262 не следует автоматически считать тем же SKU. Такая аккуратность особенно важна для промышленного BOM, сертифицированной системы и долгосрочного ремонта, где формальная идентичность компонента столь же важна, как его производительность.
