AMD Opteron 146 HE — редкая низкопотребляющая версия однопроцессорного Opteron первого поколения, выпущенная для серверов и рабочих станций Socket 940. Точное изделие определяется прежде всего кодом OSK146CMP5AT: это одноядерный SledgeHammer ревизии CG, изготовленный по 130-нм техпроцессу, работающий на 2,0 ГГц при номинальном напряжении 1,30 В и рассчитанный на тепловой пакет 55 Вт. Такая идентификация принципиальна. Обычный Opteron 146 с кодами OSA146CEP5AK или OSA146CEP5AT имеет ту же номинальную частоту, но относится к стандартному классу энергопотребления; поздние 90-нм Opteron с похожими номерами относятся уже к другому кремнию. Модель 146 HE нельзя смешивать и с Socket 939 Opteron 146, который появился позже и использует другую платформу.
Историческое значение модели связано не с высокой абсолютной частотой, а с сочетанием производительности K8 и сниженного теплового бюджета. В начале 2004 года серверные процессоры с одним ядром оставались нормой, а плотные стойки и blade-системы остро зависели от мощности, охлаждения и числа ватт на вычислительный узел. Версия HE сохранила 2,0 ГГц, 1 МБ L2 и двухканальный контроллер зарегистрированной DDR400, но снизила TDP до 55 Вт и VID до 1,30 В. Для своего времени это был специализированный продукт с заметной наценкой за эффективность, а не просто замедленная модификация обычного Opteron.
Точная идентичность AMD Opteron 146 HE и расшифровка маркировки
Главный идентификатор рассматриваемого процессора — OSK146CMP5AT. В структуре AMD OPN начальные символы OS указывают на серверный AMD Opteron, буква K обозначает энергетический класс 55 Вт, число 146 задаёт модель и одновременно соответствует частоте 2000 МГц для однопроцессорной версии, символ C обозначает 940-контактный корпус с теплораспределительной крышкой, M соответствует номинальному напряжению 1,30 В, P задаёт температурный класс с максимальной температурой корпуса 70 °C, цифра 5 означает 1 МБ кэша L2, а окончание AT относится к однопроцессорной ревизии CG в керамическом корпусе. Именно сочетание K, 146 и AT отделяет этот HE-вариант от внешне почти неразличимых соседей.
Для розничной поставки в исторических каталогах встречается номер OSK146ATBOX. Он относится к коробочному варианту того же Opteron 146 HE, однако подробный состав конкретной сохранившейся коробки сегодня нельзя восстанавливать по одному номеру: на вторичном рынке упаковки, кулеры и процессоры часто разъединены. Для покупки отдельного CPU безопаснее проверять лазерную маркировку на теплораспределителе и требовать фотографию OPN. Надпись AMD Opteron 146 без полного номера недостаточна, поскольку под именем 146 продавались разные технологические ревизии и платформенные варианты.
S-Spec к этому процессору не применяется: это система идентификаторов Intel. Intel ARK ID у AMD Opteron 146 HE также отсутствует. У AMD корректным первичным идентификатором служит OPN. Отдельный современный AMD Product ID для этого архивного изделия в формате нынешней базы продуктов не заявлен. OEM-производители серверов могли присваивать собственные складские номера комплектующим, но такой номер идентифицирует деталь внутри конкретной системы и не заменяет OSK146CMP5AT.
Особенно важно не спутать 146 HE со стандартным Socket 940 Opteron 146. Коды OSA146CEP5AK и OSA146CEP5AT относятся к обычному классу мощности и номиналу около 1,50 В, тогда как OSK146CMP5AT имеет 1,30 В и 55 Вт. Не подходит и код OSA146FAA5BK: он относится к более позднему 90-нм поколению Socket 940. Ещё одна ловушка — массово встречающийся Socket 939 Opteron 146, известный в энтузиастской среде как разгонный однопроцессорный K8. У него другой сокет, другой контроллер памяти и иной OPN; маркировка 146 сама по себе не доказывает принадлежность к HE.
В части даты существуют два исторических обозначения. В модельных таблицах встречается 14 февраля 2004 года, однако публичный анонс AMD низкопотребляющих HE/EE датирован 17 февраля 2004 года, а поставки ожидались в течение примерно 30 дней, то есть в марте. Для хронологии продукта корректнее считать 17 февраля датой публичного объявления, сохраняя 14 февраля как встречающееся в справочных таблицах значение. Стартовая цена для Opteron 146 HE составляла 733 доллара при заказе партиями по 1000 штук. Это подчёркивает позиционирование: обычный 2,0-ГГц Opteron стоил дешевле, а HE покупали ради уменьшения мощности и плотности размещения.
Где купить AMD Opteron 146 HE в 2026 году
AMD Opteron 146 HE давно снят с производства, поэтому основной рынок — остатки складов и бывшие в эксплуатации серверные комплектующие. На дату подготовки материала крупные универсальные площадки не показывают подтверждённой стабильной розничной цены именно на OSK146CMP5AT. В таблице ниже отделены страницы поиска от карточек, где в индексе обнаружена точная OPN. Цена из индекса не равна гарантированной цене в корзине: у архивного оборудования наличие меняется, а часть продавцов оставляет карточки активными после окончания склада.
Покупка готовой системы с этим точным CPU встречается ещё реже, чем отдельного процессора. Название «Opteron 146» в объявлении не годится для подтверждения: продавец должен показать OSK146CMP5AT либо документально указать 146 HE, 55 Вт, Socket 940 и ревизию CG. Плата также требует проверки. Socket 940 физически не гарантирует поддержку серии 100: часть двухпроцессорных плат проектировалась только под Opteron 200, а BIOS должен корректно работать с ревизией CG и её таблицами FID/VID.
Мегатаблица характеристик AMD Opteron 146 HE
| Группа | Параметр | AMD Opteron 146 HE | Комментарий |
|---|---|---|---|
| Идентичность | Точное имя | AMD Opteron 146 HE | Однопроцессорная high-efficiency версия |
| Идентичность | Производитель | AMD | Серверная линейка Opteron |
| Идентичность | Серия | Opteron 100 | 1P, один физический процессор в системе |
| Идентичность | Tray OPN | OSK146CMP5AT | Основной точный код рассматриваемого SKU |
| Идентичность | Boxed-номер | OSK146ATBOX | Исторически документирован для коробочной версии; состав сохранившегося комплекта проверяется отдельно |
| Идентичность | S-Spec | Не применяется | Intel-идентификатор, не используется для AMD |
| Идентичность | Intel ARK ID | Не применяется | Процессор AMD отсутствует в Intel ARK |
| Идентичность | OEM part number | Нет единого подтверждённого номера | Системные OEM могли назначать свои складские коды |
| Статус | Жизненный цикл | Снят с производства | Сегодня доступен только как старый складской остаток или вторичный товар |
| Статус | Публичный анонс | 17 февраля 2004 года | В справочных таблицах также встречается 14 февраля 2004 года |
| Статус | Начало поставок | Ожидалось в марте 2004 года | При анонсе сообщалось о поставках в течение примерно 30 дней |
| Статус | Стартовая цена | 733 доллара | Цена для партий по 1000 штук |
| Назначение | Сегмент | Серверы и рабочие станции | Акцент на плотные системы и лучшую производительность на ватт |
| Назначение | Сокетность | 1P | Один процессор; не поддерживает 2P/4P/8P конфигурации |
| Кристалл | Поколение | Первое поколение AMD Opteron | K8 Family 0Fh |
| Кристалл | Кодовое имя | SledgeHammer | Не Venus, Troy и не Santa Rosa |
| Кристалл | Микроархитектура | K8 / AMD64 | Интегрированный контроллер памяти и HyperTransport |
| Кристалл | Степпинг | CG | Окончание AT в OPN |
| Кристалл | Техпроцесс | 130 нм | Каталожное сочетание «130/90 нм» к точному OSK146CMP5AT неприменимо |
| Кристалл | Транзисторы | Около 106 млн | Исторические данные для кристалла SledgeHammer |
| Кристалл | Площадь кристалла | Около 193 мм² | Исторические данные для 130-нм SledgeHammer |
| Корпус | Исполнение | 940-pin lidded ceramic µPGA | Керамический микропиновый корпус с теплораспределителем |
| Корпус | Сокет | Socket 940 | Механически и электрически отличается от Socket 939 |
| Топология | Ядра | 1 | Одно физическое ядро |
| Топология | Потоки | 1 | SMT отсутствует |
| Топология | P/E-ядра | Не применяются | Гибридной архитектуры нет |
| Топология | CCD/CCX/чиплеты | Не применяются | Монолитный кристалл ранней K8 |
| Частоты | Номинальная/максимальная частота | 2000 МГц | Фиксированный штатный верхний рабочий уровень без turbo |
| Частоты | Turbo/Boost | Нет | Технологии динамического turbo у этой модели нет |
| Частоты | All-core turbo | Не применяется | Одно ядро и отсутствие turbo |
| Частоты | Опорная частота | 200 МГц | Штатный множитель 10× даёт 2,0 ГГц |
| Частоты | Множитель | 10× | Верхний множитель не разблокирован |
| Разгон | Разблокированный множитель | Нет | Разгон через повышение опорной частоты выходит за спецификацию |
| Разгон | Подтверждённый штатный OC-профиль | Не заявлен | Гарантированный режим — 2,0 ГГц при параметрах спецификации |
| Кэш | L1 instruction | 64 КБ | 2-way, защита parity |
| Кэш | L1 data | 64 КБ | 2-way, ECC-защита |
| Кэш | L1 всего | 128 КБ | 64 КБ инструкций + 64 КБ данных |
| Кэш | L2 | 1 МБ | 16-way, ECC, эксклюзивная организация относительно L1 |
| Кэш | L3 | Нет | У SledgeHammer этого поколения L3 отсутствует |
| Питание | Класс HE | High Efficiency | Пониженный энергетический класс относительно стандартного Opteron |
| Питание | TDP | 55,0 Вт | Точное значение для OSK146CMP5AT |
| Питание | Base Power в современной терминологии | Не заявлено | Для поколения используется TDP |
| Питание | Turbo/Maximum Package Power | Не заявлено | Современных PL2/PPT-подобных лимитов в спецификации модели нет |
| Питание | VID VDD | 1,300 В | Номинал точного OPN |
| Питание | IDD Max | 39,2 А | Параметр тепловой таблицы AMD |
| Питание | Halt/Stop Grant IDDC1 Max | 19,0 А | Указан для соответствующей группы OPN |
| Питание | I/O Power | 4,1 Вт | Параметр интерфейсной части в тепловой таблице |
| Питание | S3 I/O Power | 750 мВт | Параметр состояния S3 |
| Температуры | Tcase Max | 70 °C | Максимальная температура корпуса по точной таблице OPN |
| Температуры | Tcontrol Max | 70 °C | Параметр управления охлаждением; не равен современному Tjunction Max |
| Температуры | Tjunction Max | Не заявлено для этого OPN | Не подменяется значением Tcase |
| Температуры | Расчётная Tambient | 42 °C | Значение в тепловой таблице OSK146CMP5AT |
| Температуры | Тепловое сопротивление case-to-ambient | 0,50 °C/Вт | Требование соответствующей тепловой категории |
| Память | Контроллер | Встроенный двухканальный DDR | Контроллер находится в процессоре, а не в северном мосте |
| Память | Тип | Registered DDR SDRAM | Не DDR2 |
| Память | Максимальная штатная скорость | DDR-400 / PC3200 | 200 МГц тактовой частоты памяти, эффективные 400 MT/s |
| Память | Также поддерживаются | DDR-333, DDR-266, DDR-200 | Частоты 166/133/100 МГц |
| Память | Каналы | 2 | 128 бит данных; документация описывает 144-битный интерфейс с ECC-разрядами |
| Память | ECC | Да | Исправление одиночной и обнаружение двойной ошибки |
| Память | RDIMM | Да | Основной серверный тип для Socket 940 Opteron |
| Память | UDIMM | Не заявлен как штатный тип CPU | Совместимость зависит от конкретной платы и её разводки; для точной серверной платформы ориентир — registered DIMM |
| Память | Число DIMM на контроллер | До 8 registered DIMM | Фактическое число слотов задаёт плата |
| Память | Максимальный объём в ГБ | Единый предел для CPU не заявлен в виде одного числа | Типичные однопроцессорные платы этого периода часто ограничены 8 ГБ |
| I/O | HyperTransport | До трёх ссылок | Интегрированный системный интерфейс K8 |
| I/O | Скорость HT для ревизии CG | До 800 МГц, 1600 MT/s | Поздние 1-ГГц режимы относятся к более новым ревизиям |
| I/O | Ширина HT | До 16 бит в каждом направлении на ссылку | Реальная конфигурация зависит от платы и чипсета |
| I/O | PCI Express в процессоре | Нет | Никаких PCIe-линий CPU не предоставляет |
| I/O | Версия PCIe | Не применяется | Утверждение о PCIe Gen2 для OSK146CMP5AT ошибочно |
| I/O | AGP/PCI/SATA | Через чипсет платы | Типично AGP 8x, PCI и SATA первого поколения на платах эпохи |
| Графика | Встроенный GPU | Нет | Для вывода изображения нужна отдельная графика или контроллер на плате |
| Графика | Видеокодек/медиаблок | Нет | Аппаратного декодера современных форматов в CPU нет |
| Инструкции | 32-bit x86 | Да | Полная совместимость с x86 соответствующей эпохи |
| Инструкции | AMD64 / x86-64 | Да | 64-битное расширение архитектуры |
| Инструкции | MMX | Да | Поддерживается |
| Инструкции | 3DNow!/Enhanced 3DNow! | Да | Наследуемый SIMD-набор AMD |
| Инструкции | SSE | Да | Поддерживается |
| Инструкции | SSE2 | Да | Поддерживается |
| Инструкции | SSE3 | Нет | SSE3 появилась у более поздних ревизий E |
| Инструкции | SSSE3/SSE4.x/AVX/AVX2/AVX-512 | Нет | Эти расширения относятся к значительно более поздним поколениям |
| Ускорители | AES-NI/SHA/FMA | Нет | Специализированных современных крипто- и FMA-инструкций нет |
| Ускорители | AI/NPU/матричные блоки | Нет | Специализированного AI-ускорения нет |
| Виртуализация | AMD-V / SVM | Нет | Аппаратная виртуализация появилась в более поздних Opteron |
| Безопасность | NX bit | Да | Аппаратная пометка неисполняемых страниц |
| Безопасность | SME/SEV | Нет | Технологии шифрования памяти более поздних EPYC |
| RAS | ECC кэшей | Да | L1 data и L2 защищены ECC; L1 instruction имеет parity |
| RAS | Machine Check Architecture | Да | Механизмы регистрации аппаратных ошибок |
| RAS | Hardware scrubbing | Да | Поддерживается для основных ECC-массивов |
| Платформа | Примеры чипсетов | NVIDIA nForce3 Pro150, VIA K8T800 | Наборы логики эпохи Socket 940 |
| Платформа | Примеры 1P-плат | ASUS SK8N, ASUS SK8V | Поддержка конкретного CPU требует подходящего BIOS для Rev CG |
| Платформа | Минимальная версия BIOS | Не подтверждена единым номером | Нельзя переносить номер BIOS между разными платами |
| Платформа | Микрокод | Отдельная версия для OSK146CMP5AT не опубликована как пользовательский пакет | Практически обновлялся в составе BIOS платформы |
| Поставка | Tray | OSK146CMP5AT | Отдельный процессор |
| Поставка | Box | OSK146ATBOX | Исторический розничный номер |
| Поставка | Штатный кулер коробочной версии | Точный сохранившийся состав не подтверждён | При покупке сегодня комплектность определяется фактическим лотом |
Положение модели в линейке и смысл суффикса HE
Opteron 146 HE появился в период, когда AMD уже предлагала стандартные Opteron серий 100, 200 и 800, но серверный рынок начал требовать отдельные классы мощности. Цифра в первой позиции модельного номера отражала масштабируемость: серия 100 предназначалась для однопроцессорных машин, серия 200 — для двухпроцессорных, серия 800 — для систем с большим числом сокетов. Поэтому 146 HE не является «урезанным 246 HE» и не превращается в двухсокетный процессор установкой в подходящую плату. Его контроллеры и HyperTransport используются в 1P-топологии, а право на когерентную многопроцессорную конфигурацию задавалось самим SKU.
HE расшифровывается как High Efficiency и в данном поколении соответствует 55-ваттной тепловой категории. Рядом существовал ещё более экономичный класс EE с 30 Вт. Модель 140 EE работала на 1,4 ГГц и стоила те же 733 доллара в тысячных партиях, поэтому выбор между EE и HE был прямым инженерным компромиссом: 146 HE давал на 600 МГц более высокую частоту, сохраняя заметно меньший TDP, чем стандартные 89-ваттные Opteron. Для стойки это позволяло удержать больше вычислительной мощности в пределах заданного теплового бюджета без перехода на медленный 1,4-ГГц вариант.
Стартовая цена 733 доллара ставила 146 HE заметно выше обычного 146. Покупатель платил не за дополнительные функции: объём L2, набор инструкций, число ядер и частота оставались знакомыми по семейству. Премия приходилась на энергопотребление, тепловую плотность и возможность строить более тихие или более плотно упакованные системы. Именно поэтому оценивать историческую ценность этой модели только по частоте неправильно. Для 2004 года важнее было соотношение 2,0 ГГц и 55 Вт при полноценном серверном контроллере памяти и ECC.
Кристалл SledgeHammer, техпроцесс и архитектура K8
В основе OSK146CMP5AT лежит 130-нм кристалл SledgeHammer ревизии CG. Это монолитный процессор: никаких CCD, CCX, вычислительных чиплетов, отдельных I/O-die и гибридных P/E-ядер в нём нет. Все основные элементы — одно вычислительное ядро, кэш второго уровня, контроллер DDR и логика HyperTransport — размещены на одном кристалле. Исторические описания SledgeHammer указывают примерно 106 млн транзисторов и площадь около 193 мм². Эти числа относятся к самому кристаллу семейства, а точные электрические параметры 146 HE задаются уже его OPN.
K8 стала фундаментальным переходом AMD от классической схемы с контроллером памяти в северном мосту к Direct Connect Architecture. Контроллер памяти находится внутри CPU, поэтому обращения к RAM не проходят через отдельный системный чип. Для однопроцессорного Opteron это уменьшало задержки и освобождало системную шину от трафика процессор–память. HyperTransport связывал CPU с I/O-логикой. Такая организация заметно отличалась от тогдашних платформ Intel Xeon на NetBurst, где несколько агентов делили внешнюю системную шину и доступ к памяти через чипсет.
AMD64 добавила 64-битный режим без отказа от существующего 32-битного x86-кода. Архитектура получила расширенный набор регистров общего назначения и возможность адресовать значительно больше памяти, чем 32-битная модель с её привычным 4-гигабайтным виртуальным пространством процесса. Для сервера начала 2000-х это было важнее, чем для обычного домашнего ПК: базы данных, инженерные расчёты и серверные приложения быстро упирались в адресное пространство. При этом Opteron 146 HE мог запускать и 32-битные операционные системы, что упрощало постепенный переход.
Ревизия CG имеет практические следствия. Она поддерживает зарегистрированную PC3200 DDR, то есть DDR-400, и относится к ранней 130-нм ветке SledgeHammer. SSE3 у неё нет: это расширение появилось у последующих 90-нм ревизий E. Поэтому любые карточки, приписывающие точному OSK146CMP5AT SSE3, PCI Express Gen2 или 90-нм техпроцесс, объединяют свойства разных поколений. Такое смешение особенно часто встречается в автоматически собранных базах характеристик, где модельный номер трактуется без OPN.
Одно вычислительное ядро K8 имеет собственные L1 и L2 и выполняет один аппаратный поток. Технологии SMT в этой модели нет. Современное разделение на «ядра производительности» и «эффективные ядра» также неприменимо. Процессор проектировался в эпоху, когда ускорение серверной работы получали повышением IPC, частоты, улучшением памяти и масштабированием по физическим сокетам. Серия 100 сознательно ограничивалась одним сокетом, поэтому 146 HE предназначался для рабочих станций, front-end серверов и компактных узлов, а не для крупного SMP-сервера.
Частота 2,0 ГГц, множитель и отсутствие Turbo
Штатная максимальная частота AMD Opteron 146 HE равна 2000 МГц. В современной терминологии её иногда называют базовой, но для этой эпохи точнее говорить о номинальной или максимальной рабочей частоте: отдельного режима Turbo Boost, Precision Boost или динамического однопоточного разгона нет. Под полной нагрузкой исправный CPU работает на той же частотной ступени, которую использует при активной вычислительной работе, пока система питания и температура находятся в пределах спецификации.
Опорная частота составляет 200 МГц, а штатный множитель — 10×. Верхний множитель не разблокирован. Энтузиастские платы Socket 940 могли предоставлять настройки опорной частоты, делителей памяти и параметров HyperTransport, однако повышение 200-МГц основы выводит процессор за спецификацию и одновременно затрагивает связанные домены. Для точного OSK146CMP5AT нет достаточно надёжного воспроизводимого набора результатов разгона, который можно было бы представить как характеристику модели. Поэтому в практической оценке следует считать гарантированным режимом 2,0 ГГц при номинальном VID 1,30 В.
Кэш-память: 128 КБ L1 и 1 МБ L2
На одно ядро приходится 64 КБ L1 для инструкций и 64 КБ L1 для данных. Для своего времени это крупные кэши первого уровня. L1 data имеет двухканальную ассоциативность и ECC-защиту, а L1 instruction — двухканальную ассоциативность и parity. Большой L1 помогал K8 удерживать короткие рабочие наборы близко к исполнительным блокам и снижал число обращений к более медленному L2 и памяти.
Кэш L2 имеет объём 1 МБ и 16-канальную ассоциативность, защищён ECC. Архитектура K8 использует в значительной степени эксклюзивную организацию L2 относительно L1: данные, находящиеся в L1, не обязаны дублироваться в L2 так, как в классическом инклюзивном дизайне. Благодаря этому суммарный полезный объём иерархии использовался эффективнее. Отдельного L3 у первого SledgeHammer нет.
Серверный характер проявляется не только в размере кэша, но и в защите от ошибок. ECC на L2 и L1 data, parity на инструкциях, Machine Check Architecture и механизмы scrubbing снижали риск тихого повреждения данных. Сегодня такие функции кажутся стандартными для серверного CPU, однако в начале 2000-х они заметно отделяли Opteron от массовых настольных решений.
Контроллер памяти и точная поддержка DDR400 ECC
У AMD Opteron 146 HE встроенный двухканальный контроллер DDR SDRAM. Для точного OSK146CMP5AT применима зарегистрированная PC3200 DDR, то есть DDR-400. Каталожная формулировка «DDR/DDR2 в зависимости от сокета и поколения» описывает семейство в целом и не относится к этой модели: Socket 940 SledgeHammer 130 нм использует DDR первого поколения. DDR2 появился у более поздних Opteron вместе с другой платформой и не совместим с этим контроллером.
Поддерживаемые частоты памяти включают 100, 133, 166 и 200 МГц, соответствующие DDR-200, DDR-266, DDR-333 и DDR-400. На ревизиях C0 и новее контроллер рассчитан на DDR400, поэтому CG у 146 HE полностью попадает в эту категорию. Два канала дают 128 бит данных за такт, а с разрядами ECC интерфейс описывается как 144-битный. Теоретическая пиковая пропускная способность двух каналов DDR400 достигает 6,4 ГБ/с, хотя реальная полезная скорость зависит от таймингов, числа модулей и характера нагрузки.
Серверный контроллер ориентирован на registered DIMM и поддерживает ECC с исправлением одиночной ошибки и обнаружением двойной. Документация архитектуры допускает до восьми зарегистрированных DIMM на контроллер, но это не означает восемь слотов на любой плате. Однопроцессорные платы вроде ASUS SK8N и SK8V обычно имеют четыре разъёма и собственный предел объёма. Поэтому корректное значение «максимум памяти» определяется совместно процессором, BIOS, разводкой платы и поддерживаемой плотностью модулей.
Типичный практический предел для известных 1P-плат эпохи составляет 8 ГБ, но это характеристика конкретной платы, а не универсальная жёсткая граница кристалла. Для сборки сейчас важны ещё ранг и электрическая нагрузка DIMM. Заполнение всех слотов могло требовать более консервативных параметров командного режима или частоты. Современные небуферизованные DDR-модули сюда не подходят ни физически, ни электрически. DDR2, DDR3 и последующие поколения также несовместимы.
HyperTransport вместо встроенного PCI Express
Системным интерфейсом AMD Opteron 146 HE служит HyperTransport. Для ревизии CG штатный верхний уровень — 800 МГц, что соответствует 1600 передачам в секунду на вывод при передаче по обоим фронтам. Логика K8 допускает до трёх HyperTransport-ссылок шириной до 16 бит в каждом направлении. В однопроцессорной серии 100 они используются для подключения I/O-логики, а не для построения когерентной многосокетной конфигурации.
Пропускная способность одного 16-битного направления при 800 МГц составляет 3,2 ГБ/с, а полный дуплекс даёт такую же независимую полосу в обратную сторону. Реальная плата могла использовать более узкую или более медленную связь. Например, ранние реализации nForce3 Pro150 имели собственные ограничения HyperTransport, поэтому наличие 800-МГц возможности в CPU не гарантирует, что конкретный чипсет работает на максимальной ширине и частоте.
PCI Express в процессор не встроен. Более того, типичные первые платы Socket 940 для этого CPU строились вокруг AGP 8x и обычного PCI. Поэтому поля «PCIe версия» и «количество линий PCIe» для OSK146CMP5AT имеют ответ «не применяется». Автоматические базы, указывающие PCIe Gen2, приписывают процессору свойства поздних платформ. Контроллер SATA, AGP, PCI, USB, Ethernet и прочая периферия реализуются чипсетом или дополнительными контроллерами на системной плате.
Встроенная графика, мультимедиа и вычислительные инструкции
В AMD Opteron 146 HE нет встроенного GPU, видеовыходов и аппаратного медиаблока. Процессор не декодирует H.264, H.265, VP9 или AV1 специализированной логикой. Вывод изображения обеспечивает дискретная AGP-видеокарта либо отдельный графический контроллер, встроенный в серверную плату. Наличие такого контроллера относится к материнской плате и не превращает его в iGPU процессора.
Набор инструкций соответствует ранней K8: x86, AMD64, MMX, 3DNow!/Enhanced 3DNow!, SSE и SSE2. SSE2 особенно важен для 64-битного программного стека той эпохи и для компиляторов, которые переносили численные операции с устаревающего x87. SSE3 отсутствует, поскольку она появилась в более поздних ревизиях E. Нет SSSE3, SSE4.1, SSE4.2, AVX, AVX2 и AVX-512. Нет FMA, AES-NI и современных SHA-расширений.
Специализированного AI-ускорителя, NPU или матричного блока нет. Теоретически старый код линейной алгебры выполняется на обычных ALU/FPU и SSE2, однако современные библиотеки машинного обучения часто требуют хотя бы SSE4.2, AVX или более новые инструкции. Поэтому 146 HE непригоден для актуальных AI-нагрузок не только из-за одного ядра, но и из-за программной совместимости.
Поддерживается NX bit — аппаратное обозначение страниц памяти как неисполняемых. Эта функция стала важной частью 64-битной серверной безопасности, поскольку позволяет операционной системе блокировать исполнение кода из областей данных. При этом у процессора нет более поздних технологий шифрования памяти SME/SEV и нет встроенного доверенного модуля. Безопасность системы определяется старой платформой, BIOS и операционной системой, а не современными изолированными окружениями.
Виртуализация, RAS и надёжность серверной платформы
Аппаратной виртуализации AMD-V, она же SVM, у ревизии CG нет. Эта возможность появилась в последующих поколениях Opteron. Старые программные гипервизоры использовали бинарную трансляцию и другие техники до появления аппаратной виртуализации; это не равно наличию SVM. Современные гипервизоры часто требуют более новых инструкций и потому не подходят этому CPU.
RAS-функции выглядят куда сильнее для своей эпохи. Контроллер памяти работает с ECC, L2 и кэш данных L1 также имеют ECC-защиту, кэш инструкций L1 защищён parity. Machine Check Architecture фиксирует аппаратные ошибки, а hardware scrubbing позволяет фоновой логике выявлять и корректировать некоторые ошибки в защищённых массивах до того, как они превратятся в необратимое повреждение данных. Для серверов, которые должны месяцами работать без перезапуска, эти механизмы были частью основной ценности Opteron.
Socket 940, совместимые чипсеты и материнские платы

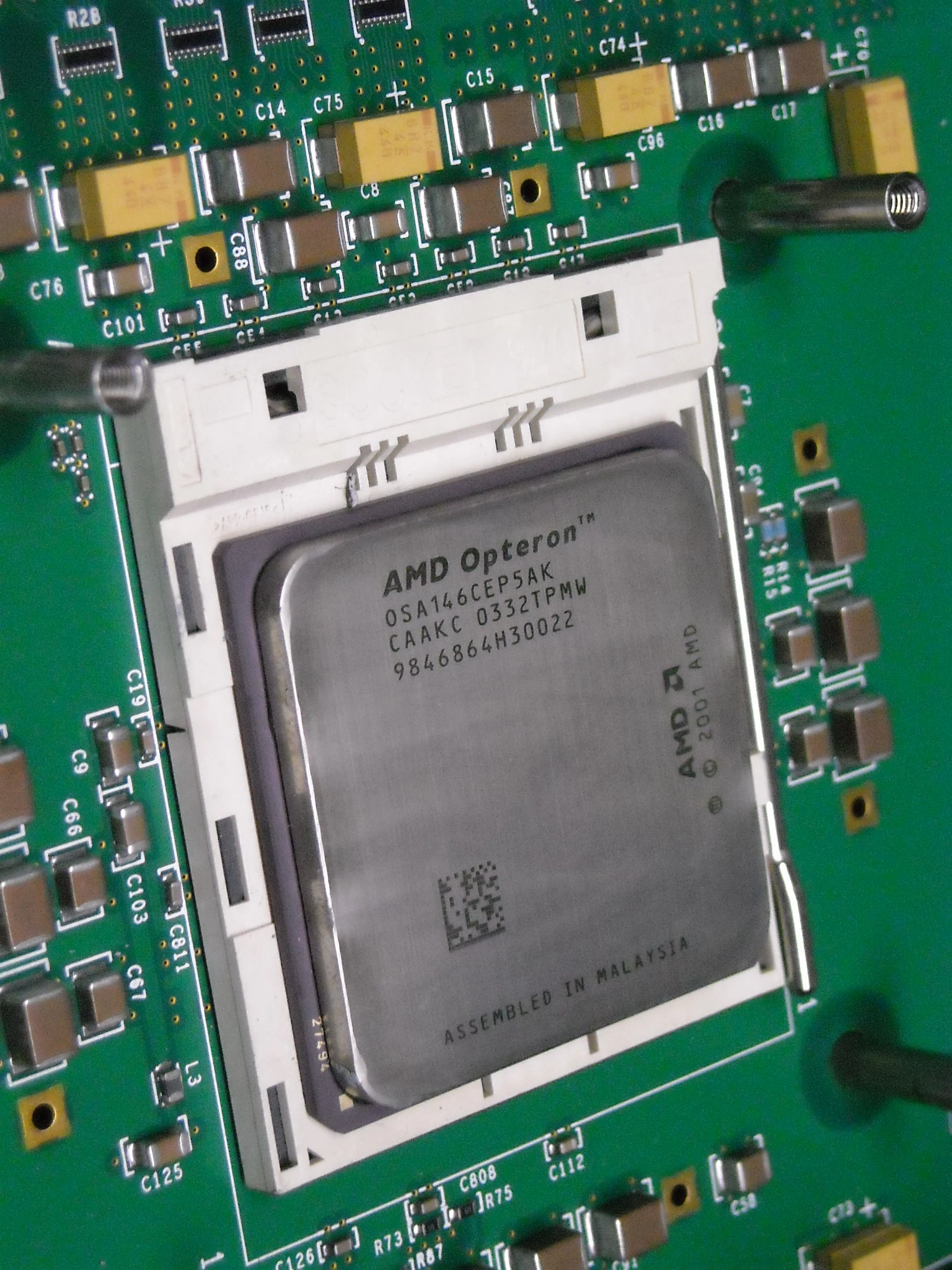

Socket 940 имеет 940 контактов и использует процессор в керамическом µPGA-корпусе с теплораспределительной крышкой. Несмотря на внешнюю близость к Socket 939, сокеты электрически различаются. Установка 940-контактного Opteron в 939-контактную плату физически невозможна без повреждения, а память и питание у платформ также отличаются. Для 146 HE нужна именно однопроцессорная плата Socket 940, которая поддерживает Opteron 100 и ревизию CG.
ASUS SK8N — один из наиболее известных ранних вариантов. Плата использует NVIDIA nForce3 Pro150, четыре 184-контактных слота DDR, AGP 8x и классические PCI. Ранние редакции руководства перечисляют PC2700/PC2100/PC1600 и предел 8 ГБ, что отражает состояние платформы на момент выпуска документа. Сам процессор ревизии CG поддерживает DDR400; фактический режим на конкретной SK8N определяется BIOS, модулями и ревизией платы. Это хороший пример того, почему нельзя переносить максимальную спецификацию контроллера памяти на каждую материнскую плату.
ASUS SK8V построена на VIA K8T800 и южном мосте VT8237. Для неё характерны AGP 8x, обычные PCI, SATA и четыре DDR-слота. Плата ориентировалась на Socket 940 Athlon 64 FX и Opteron и была одной из заметных платформ ранней K8. Контроллер памяти всё равно находится в CPU, поэтому набор логики главным образом отвечает за I/O. Различия чипсетов влияют на дисковые интерфейсы, USB, сеть, AGP и реализацию HyperTransport, но не меняют саму OPN процессора.
Минимальная версия BIOS для OSK146CMP5AT не подтверждена единым номером. Это нормально: номера прошивок индивидуальны для каждой платы. Практический критерий — поддержка ревизии CG, корректные таблицы FID/VID и распознавание 146 HE. При восстановлении старой системы безопаснее сначала определить точную модель и PCB revision платы, затем установить последнюю стабильную BIOS для этой ревизии, используя предусмотренную производителем процедуру. Плата, рассчитанная только на Opteron 200, не становится совместимой с серией 100 из-за общего Socket 940.
Питание, 55-ваттный TDP и тепловые пределы
Точная тепловая таблица OSK146CMP5AT задаёт TDP 55,0 Вт, VID VDD 1,300 В и IDD Max 39,2 А. Эти числа следует использовать вместо усреднённых характеристик Opteron 100. В той же группе параметров указаны 4,1 Вт I/O Power и 750 мВт I/O Power в состоянии S3. Для Halt/Stop Grant приведён IDDC1 Max 19,0 А. Современных лимитов вроде PL1/PL2, PPT или отдельного turbo power у этого CPU нет.
Максимальная температура корпуса Tcase составляет 70 °C. Tcontrol Max также равна 70 °C, но Tcontrol — параметр системы терморегулирования и не должен автоматически переименовываться в Tjunction Max. Отдельный современный предел температуры перехода для этого OPN в рассматриваемой тепловой таблице не задан. Расчётная температура окружающего воздуха Tambient составляет 42 °C, а требуемое тепловое сопротивление от корпуса к окружающей среде — 0,50 °C/Вт.
Для 55 Вт требуется исправный кулер Socket 940 с правильным прижимом и поток воздуха через зону VRM. Возраст системы делает состояние термоинтерфейса, вентилятора, электролитических конденсаторов и пылевого загрязнения не менее важным, чем паспорт CPU. Старый радиатор способен отводить 55 Вт, но высохшая термопаста и ослабленный вентилятор легко создают перегрев. В ретросборке разумно ориентироваться на низкий шум при сохранении температуры корпуса с запасом до 70 °C.
Сравнивать 55-ваттный TDP 2004 года напрямую с современным «55 Вт» без методической оговорки нельзя: производители и поколения по-разному определяют расчётную мощность, а современные CPU кратковременно превышают базовые лимиты. Внутри семейства SledgeHammer сравнение корректнее. Стандартный Opteron 146 имеет существенно более высокий TDP, а 140 EE — 30 Вт. На этом фоне 146 HE действительно занимает середину, сохраняя частоту 2,0 ГГц.
Производительность: как корректно читать результаты AMD Opteron 146 HE
Для процессора 2004 года наиболее надёжная сопоставимая база — опубликованные результаты SPEC CPU2000. Они ценны тем, что точная система названа как ASUS SK8N Motherboard, AMD Opteron Model 146 HE, а конфигурация зафиксирована как один чип, одно ядро и одно ядро на чип. Это исключает главную проблему ретротестов: подмену 146 HE обычным 146 или более поздним Socket 939 процессором. Однако SPEC CPU2000 измеряет не «чистый кремний» в вакууме, а связку CPU, памяти, компилятора, флагов компиляции и операционной среды.
CINT2000 агрегирует набор целочисленных программ: компиляционные, алгоритмические, интерпретаторные и другие задачи, в которых важны IPC, кэш, переходы и память. CFP2000 представляет вычисления с плавающей точкой, научные и инженерные коды. Base-результат использует более единообразный набор настроек компилятора, Peak допускает отдельную оптимизацию каждого теста. Поэтому Base лучше подходит для грубого сравнения архитектур, а Peak показывает предел конкретной подготовленной программной среды.
Точные опубликованные результаты 146 HE
| Бенчмарк и версия | Тип нагрузки | Результат | Стенд | Дата/эпоха |
|---|---|---|---|---|
| SPEC CINT2000, CPU2000 | Сводная целочисленная производительность, Base | 1289 баллов | ASUS SK8N, AMD Opteron Model 146 HE, 1 CPU / 1 ядро / 1 поток; системная платформа nForce3 Pro150 | Публикация Q1 2004; submission 09.02.2004 |
| SPEC CINT2000, CPU2000 | Сводная целочисленная производительность, Peak | 1354 балла | Тот же опубликованный стенд ASUS SK8N с точным Model 146 HE | Q1 2004 |
| SPEC CFP2000, CPU2000 | Сводная производительность с плавающей точкой, Base | 1306 баллов | ASUS SK8N, AMD Opteron Model 146 HE, 1 CPU / 1 ядро / 1 поток | Публикация Q1 2004; submission 09.02.2004 |
| SPEC CFP2000, CPU2000 | Сводная производительность с плавающей точкой, Peak | 1394 балла | Тот же опубликованный стенд ASUS SK8N с точным Model 146 HE | Q1 2004 |
Разница между Base и Peak составляет примерно 5 % в CINT2000 и около 6,7 % в CFP2000. Это показывает, что архитектура уже демонстрировала высокий базовый уровень без огромной зависимости от индивидуальных флагов, хотя тщательно настроенная компиляция всё равно давала заметную прибавку. Для оценки обычного серверного ПО ближе Base: реальная организация редко собирает каждую программу собственным набором агрессивных флагов под единственный процессор.
Сравнение с системами той же эпохи в одной публикационной серии SPEC
Следующая таблица не превращает разные машины в лабораторный тест «процессор к процессору». Результаты принадлежат разным системам и компиляционным конфигурациям, но опубликованы в одной серии SPEC CPU2000 за первый квартал 2004 года. Они полезны для понимания положения 146 HE в реальном серверном поле того времени.
| Система | CPU | CINT2000 Base / Peak | CFP2000 Base / Peak | Особенности стенда | Эпоха |
|---|---|---|---|---|---|
| ASUS SK8N | AMD Opteron 146 HE, 2,0 ГГц | 1289 / 1354 | 1306 / 1394 | 1 чип, 1 ядро, точный HE SKU | Q1 2004 |
| Dell PowerEdge 2650 | Intel Xeon 3,2 ГГц, 2 МБ L3 | 1383 / 1420 | 1330 / 1347 | 1 активный CPU, Hyper-Threading отключён | Q1 2004 |
| Dell PowerEdge 6600 | Intel Xeon MP 3,0 ГГц | 1379 / 1408 | 1270 / 1283 | 1 активный CPU, Hyper-Threading отключён | Q1 2004 |
| Dell Precision 360 | Pentium 4 3,40 ГГц | 1325 / 1369 | 1295 / 1306 | 1 CPU, Hyper-Threading отключён | Q1 2004 |
| ASUS SK8N | AMD Opteron 140 EE, 1,4 ГГц | 948 / 990 | 1012 / 1075 | 1 чип, 1 ядро, 30-ваттный EE | Q1 2004 |
В целочисленном Base 146 HE уступает 3,2-ГГц Xeon PowerEdge 2650 примерно на 7 %, а в CFP2000 Base разница сокращается примерно до 2 %. На фоне Xeon MP 3,0 ГГц HE ниже примерно на 6,5 % в CINT Base, зато выше примерно на 2,8 % в CFP Base. С Pentium 4 3,40 ГГц результаты особенно показательны: CINT Base у 146 HE ниже примерно на 2,7 %, а CFP Base чуть выше. Эти цифры не являются доказательством универсального лидерства K8, но хорошо иллюстрируют высокий IPC и сильную подсистему памяти при частоте, заметно меньшей, чем у NetBurst.
Сравнение с Opteron 140 EE показывает цену 30-ваттного класса: 146 HE быстрее примерно на 36 % в CINT Base и на 29 % в CFP Base. Частота у него выше на 42,9 %. Масштабирование не линейное, поскольку кэш и память остаются теми же, а набор программ по-разному зависит от частоты. Для стойки выбор между 30 и 55 Вт означал реальные десятки процентов производительности на узел.
Однопоточная и многопоточная производительность
Все вычислительные результаты AMD Opteron 146 HE фактически однопоточные, потому что аппаратный поток один. В программе с одним активным потоком доступна вся вычислительная мощность ядра, 1 МБ L2 и два канала памяти. В программе с несколькими рабочими потоками операционная система лишь переключает их во времени на одном ядре. Это не даёт прироста общей вычислительной пропускной способности и добавляет расходы на планирование и вытеснение.
В 2004 году такое ограничение было значительно менее болезненным. Большинство настольных приложений, часть инженерного ПО и многочисленные серверные демоны использовали один главный поток. Сервер масштабировал обращения через множество процессов, но односокетная 146 HE всё равно могла физически исполнять только один поток в каждый момент. Поэтому высокая производительность одного ядра и низкая задержка памяти были критичнее количества потоков.
Серверные нагрузки: веб, базы данных и файловые службы
Исторически Opteron 146 HE хорошо соответствовал односокетным front-end серверам. Веб-сервер с умеренным числом одновременных соединений выигрывал от невысокой задержки памяти и 64-битной адресации. Для blade-корпуса 55-ваттный CPU снижал нагрузку на общую систему охлаждения. При этом предел одного ядра оставался очевидным: масштабирование по числу независимых операций упиралось в единственный исполнительный поток раньше, чем у двухпроцессорного узла.
Для базы данных ранней эпохи 64-битный режим и ECC были сильными сторонами. Процесс мог работать с большим адресным пространством, а зарегистрированная память обеспечивала серверную целостность. Интегрированный контроллер уменьшал задержки. Но объём RAM конкретных однопроцессорных плат и один вычислительный поток ограничивали крупные OLTP-нагрузки. 146 HE рационально смотрелся как компактный сервер приложений, небольшой SQL-узел или инженерная рабочая станция, но не как замена многоядерным системам, которые появились вскоре после него.
Компиляция, рендеринг и научные расчёты
Компиляция хорошо демонстрирует исторический разрыв. Старый однопоточный проект на GCC соответствующей эпохи выполняется на 146 HE вполне естественно, а большой современный кодовый базис обычно запускает множество параллельных задач. Опция сборки по числу ядер на этом CPU фактически остаётся равной единице. Кроме того, современные toolchain и операционные системы всё чаще используют инструкции, которых у ранней K8 нет. Поэтому ретросистема удобна для воспроизводимости старой среды, но не для производительной разработки.
Рендеринг на CPU почти всегда масштабируется по ядрам. Один поток делает 146 HE крайне медленным в современных офлайн-рендерах. В 2004 году однопроцессорная рабочая станция могла обслуживать CAD, подготовку сцен и отдельные рендер-задачи, но тяжёлый production-render уже тогда выгоднее распределялся по нескольким узлам или многопроцессорным системам. Низкий TDP HE мог быть интересен рендер-ферме при ограниченном питании, однако серия 100 не позволяла добавить второй CPU в один узел.
Научные расчёты лучше отражены CFP2000. Base 1306 и Peak 1394 показывали сильную для 2 ГГц плавающую точку. K8 избегала длинного конвейера NetBurst и имела качественную работу с памятью, поэтому многие численные коды чувствовали себя уверенно. Но SIMD ограничен SSE2, а один поток не позволяет использовать современную многопоточность. Любая актуальная научная библиотека, оптимизированная под AVX2/FMA или GPU, оставляет SledgeHammer далеко позади.
Игры и 3D: почему таблицы FPS для точного HE нет
Для OSK146CMP5AT не обнаружена достаточно надёжная опубликованная игровая методика, где одновременно зафиксированы точная HE-маркировка, видеокарта, разрешение, средний FPS и 1% low. Подмена обычным Opteron 146 недопустима, а тесты начала 2000-х обычно публиковали только средний FPS и не измеряли 1% low. Поэтому искусственная игровая таблица с придуманными кадрами в секунду здесь не приводится.
Платформенная картина всё же понятна. Типичный 146 HE работает на плате с AGP 8x, поэтому уместны видеокарты поколения Radeon 9700/9800, GeForce FX и ранние AGP GeForce 6. Для игр той эпохи 2-ГГц K8 мог давать хорошую CPU-производительность, особенно в коде, чувствительном к задержке памяти. Но итог зависел от конкретной AGP-карты и драйвера сильнее, чем от статуса HE.
Современные игры почти полностью исключены. У CPU нет SSE3/SSE4/AVX, один поток, нет современного GPU-интерфейса и нет UEFI-платформы. Даже перенос новой видеокарты через редкие мостовые решения не решает программные требования. Поэтому современная игровая ценность 146 HE — только ретро: сборка системы эпохи Windows 2000/XP, тестирование старых AGP-карт и сохранение исторического программного окружения.
Мультимедиа, кодирование видео и AI
Программное кодирование MPEG-2, ранних MPEG-4 и аудио на SSE2 выполняется, но скорость ограничена одним ядром. Аппаратного видеоэнкодера нет. H.264 появился в массовом использовании уже после старта этой платформы и для 146 HE представляет тяжёлую полностью программную нагрузку. HE-класс снижает тепло, но не добавляет медиаускорение.
Энергопотребление и эффективность
Главная характеристика 146 HE — гарантированный 55-ваттный тепловой класс при 2,0 ГГц. В SPEC CINT2000 Base он получает 1289, а 30-ваттный 140 EE — 948. Простое деление баллов на паспортный TDP не является стандартным энергетическим бенчмарком, потому что TDP не равен измеренной мощности стенда. Однако внутри одной архитектурной семьи видно, что HE сохранял значительную часть преимущества более высокой частоты при заметно меньшей мощности, чем стандартные 89-ваттные варианты.
При проектировании стойки значение имел не только процессор, но и весь узел: зарегистрированная DDR, чипсет, диски, сетевые контроллеры, вентиляторы и потери VRM. Снижение CPU с 89 до 55 Вт не уменьшало потребление сервера на те же 34 Вт при любой нагрузке, зато сокращало один из крупнейших локальных источников тепла. Это позволяло использовать более компактный радиатор, снижать скорость вентиляторов и удерживать больше узлов в пределах мощности стойки.
Сегодня эффективность выглядит иначе. Современный процессор выполняет ту же работу во много раз быстрее и часто успевает перейти в глубокий простой, поэтому старый 55-ваттный CPU не является экономичным решением для круглосуточного сервера только из-за небольшого числа в паспорте. К нему добавляется энергопотребление старого чипсета и дисковой подсистемы. Исторически HE был эффективным; в актуальной инфраструктуре он уступает даже многим маломощным современным системам.
Температуры, охлаждение и стабильность старой системы
Предел Tcase 70 °C требует контролировать температуру именно корпуса, а не пытаться сравнивать показание старого датчика с современным Tjunction. Платы начала K8 могли отображать температуры с заметной погрешностью и разной калибровкой BIOS. Для сохранной системы важнее стабильность под длительной нагрузкой, отсутствие ошибок памяти и корректный тепловой контакт радиатора.
55 Вт допускают умеренный воздушный кулер, но возраст крепления Socket 940 создаёт отдельный риск. Пластик retention module становится хрупким, пружина радиатора теряет исходные свойства, вентилятор изнашивается. Перед запуском исторического сервера полезно осмотреть крепления и конденсаторы платы, очистить радиатор и заменить термоинтерфейс. Эти работы не повышают паспортную производительность, зато напрямую влияют на воспроизводимость тестов.
Стабильность памяти следует проверять с тем набором registered ECC DIMM, который реально поддерживает плата. Ошибки ECC, зарегистрированные Machine Check, важнее нескольких процентов производительности. Для коллекционной машины стабильная DDR333 с четырьмя модулями лучше нестабильной DDR400, работающей за пределами рекомендаций платы.
Разгон и андервольт
Штатный множитель 10× не разблокирован вверх. Повышение опорной частоты одновременно меняет частотные отношения памяти и HyperTransport, поэтому классический разгон Socket 940 требует контроля всех доменов. Для конкретного OSK146CMP5AT нет верифицированной серии тестов с единым стендом, напряжением, временем стресс-теста и температурой, которую можно представить как типичный разгон. В этой статье такие цифры не выдумываются.
HE уже является заводским низковольтным отбором: номинал 1,30 В заметно ниже стандартного Opteron 146 ранних ревизий. Дальнейший андервольт не заявлен как гарантированный режим. Разные экземпляры кремния стареют по-разному, а старые VRM обладают худшей точностью, поэтому современная попытка снизить Vcore не имеет универсального безопасного значения. Для исторически корректной и стабильной системы разумен номинальный VID.
Разгон также противоречит первоначальному смыслу модели. 146 HE стоил дороже ради предсказуемых 55 Вт при 2 ГГц. Увеличение напряжения и частоты уничтожает это преимущество и повышает нагрузку на редкую материнскую плату. Для рекордных экспериментов обычные энтузиастские Socket 939 Opteron стали значительно популярнее; точный Socket 940 HE сегодня ценнее как сохранный пример серверной инженерии.
Сравнение с ближайшими AMD Opteron
Ближайший по имени соперник — обычный Opteron 146. Он тоже работает на 2,0 ГГц, имеет 1 МБ L2 и относится к однопроцессорной серии, но это другой SKU. Ранний стандартный 146 имеет OPN OSA146CEP5AK, поздняя 130-нм ревизия CG — OSA146CEP5AT. Для них характерен стандартный тепловой класс около 89 Вт и более высокое напряжение. При одинаковой частоте вычислительная производительность близка, а смысл 146 HE заключается в отборе кремния для 1,30 В и 55 Вт.
Opteron 140 EE — более радикальная экономичная версия. Он ограничен 1,4 ГГц, зато имеет TDP 30 Вт и VID 1,15 В. В одинаково опубликованной серии SPEC он заметно медленнее 146 HE: CINT2000 Base 948 против 1289, CFP2000 Base 1012 против 1306. Это наглядно показывает позицию HE как баланса: не минимальная мощность любой ценой, а сохранение полноценной 2-ГГц скорости в уменьшенном тепловом конверте.
Стандартный Opteron 148 работает на 2,2 ГГц и быстрее в задачах, хорошо масштабируемых с частотой, но использует обычный энергетический класс. Для пользователя 2004 года выбор между 148 и 146 HE зависел от ограничения по охлаждению. В настольной рабочей станции с большим радиатором 148 логичнее ради абсолютной скорости; в плотном корпусе 146 HE давал более предсказуемую тепловую нагрузку.
Opteron 246 HE и 846 HE имеют ту же частоту 2,0 ГГц, 1 МБ L2 и 55-ваттную категорию, однако относятся к другим классам сокетности. Их OPN заканчиваются соответственно AU и AV и допускают иные многопроцессорные топологии. Поэтому результат или маркировку 246 HE нельзя использовать как подтверждение 146 HE, хотя электрические параметры группы в тепловой таблице приведены рядом.
Поздний Opteron 148 HE на 90 нм — ещё один источник путаницы. Он относится к новому степпингу, поддерживает более быстрый HyperTransport и SSE3. Тот факт, что оба процессора имеют суффикс HE и Socket 940, не делает их одним поколением. Точный 146 HE остаётся 130-нм SledgeHammer CG.
| Модель | Частота | Ядра/потоки | TDP | Главное отличие от 146 HE |
|---|---|---|---|---|
| Opteron 140 EE | 1,4 ГГц | 1/1 | 30 Вт | Ниже мощность и заметно ниже производительность |
| Opteron 146 HE | 2,0 ГГц | 1/1 | 55 Вт | Точный OSK146CMP5AT, 1,30 В, 1P |
| Opteron 146 standard, 130 нм | 2,0 ГГц | 1/1 | около 89 Вт | Та же номинальная частота, другой энергетический класс и OPN |
| Opteron 148 standard | 2,2 ГГц | 1/1 | стандартный класс поколения | Выше частота, выше тепловая нагрузка |
| Opteron 246 HE | 2,0 ГГц | 1/1 | 55 Вт | Серия 200 и поддержка двухсокетной топологии; другой OPN |
| Opteron 846 HE | 2,0 ГГц | 1/1 | 55 Вт | Серия 800 для многосокетных серверов; другой OPN |
Сравнение с Intel Xeon и Pentium 4 начала 2004 года
Наиболее уместны не современные Core и EPYC, а Xeon на NetBurst. Опубликованные SPEC CPU2000 показывают, что 2-ГГц Opteron 146 HE находился рядом с системами на 3,0–3,4-ГГц Intel, несмотря на большую разницу тактовой частоты. Это результат архитектурных различий: K8 имеет более короткий конвейер, высокий IPC и интегрированный контроллер памяти, тогда как NetBurst стремился к высокой частоте и зависел от внешней системной шины.
В Dell PowerEdge 2650 с Xeon 3,2 ГГц и 2 МБ L3 целочисленный Base выше: 1383 против 1289. В плавающей точке разрыв почти исчезает: 1330 против 1306. Xeon MP 3,0 ГГц показывает 1270 CFP Base, то есть немного ниже 146 HE. Эти числа нельзя превращать в универсальный рейтинг, поскольку компиляторы, память и платы различаются, но они достоверно показывают класс продукта: HE был полноценным производительным серверным CPU, а не низкочастотной урезанной моделью.
Энергетическое сравнение ещё сильнее зависело от всей платформы. AMD позиционировала HE как решение для плотных серверов и blade-систем, где 55-ваттный CPU снижал требования к охлаждению. Прямое отношение SPEC/TDP не является официальным измерением мощности системы, поэтому статья не выдаёт его за энергетический бенчмарк. Тем не менее техническая цель продукта очевидна: удержать конкурентоспособную производительность при меньшем тепловом классе.
Реальные варианты сборки на AMD Opteron 146 HE
Сегодня разумны только три типа сборок. Первый — исторически близкая рабочая станция Socket 940 с ASUS SK8N или SK8V, зарегистрированной DDR, AGP-видеокартой и операционной системой периода Windows 2000/XP либо ранним 64-битным Linux. В такой машине 146 HE интересен как редкая заводская 55-ваттная версия, а не как средство получить современную скорость.
Второй вариант — стенд для проверки старого серверного ПО. Здесь ценятся AMD64, ECC и воспроизводимость ранней K8. Дисковая подсистема здесь остаётся SATA или IDE в пределах возможностей платы. Сетевые карты PCI достаточны для исторических ОС. Подключение современных накопителей через переходники полезно лишь для удобства обслуживания и не превращает платформу в современный сервер.
Третий вариант — коллекционная система. Для неё важнее соответствие OPN, степпинга, платы и памяти, чем максимальный разгон. Сохранный OSK146CMP5AT, работающий при 1,30 В, лучше отражает замысел HE. Коробочный OSK146ATBOX с оригинальной упаковкой имеет дополнительную коллекционную ценность, но подлинность комплектности подтверждается физическими фотографиями и серийными маркировками.
Покупать 146 HE как дешёвую основу домашнего сервера 2026 года нерационально. Современные маломощные платформы быстрее, экономичнее на уровне всей системы, поддерживают актуальные интерфейсы и получают обновления безопасности. Даже бесплатный Socket 940 комплект требует редкой registered DDR, AGP-графики для диагностики, старого блока питания с подходящей разводкой и времени на восстановление.
Апгрейд внутри Socket 940
Апгрейд однопроцессорной платы ограничен совместимостью BIOS и самой серии 100. Более быстрые Socket 940 Opteron 148/150 дают прибавку частоты, но теряют основную особенность 146 HE — низкий TDP. Поздние 90-нм модели требуют подтверждённой поддержки платы и BIOS; переносить их совместимость по одному сокету нельзя. Переход на Opteron 200 ради второго CPU также не является простым апгрейдом: нужна плата, рассчитанная на двухсокетную топологию.
Увеличение памяти до максимума конкретной платы часто полезнее небольшой прибавки частоты. Для ретро-рабочей станции 2–4 ГБ registered DDR уже снимают многие ограничения Windows XP и старых Linux-дистрибутивов, а 8 ГБ интересны для 64-битной серверной среды. Полное заполнение слотов требует совместимых модулей и проверки стабильности ECC.
Дисковый апгрейд на SATA SSD заметно улучшает отзывчивость системы даже при старом контроллере, потому что задержка флэш-памяти намного ниже механического диска. Скорость ограничится интерфейсом чипсета, но загрузка ОС и мелкие операции ускорятся. Это один из немногих современных компонентов, который улучшает удобство без изменения исторической сущности CPU.
Актуальность AMD Opteron 146 HE сегодня
В 2026 году Opteron 146 HE не подходит для повседневного ПК, рабочего сервера, современной разработки, игр, видеомонтажа или AI. Ограничение одного ядра и одного потока сочетается с отсутствием SSE3 и более новых SIMD, старой I/O-платформой и проблемами поддержки ОС. Даже веб-браузинг становится тяжёлой многопроцессной нагрузкой, а современные программы нередко вообще не запускаются из-за требований к инструкциям.
При этом процессор остаётся интересным историческим объектом. Он показывает, как AMD решала задачу эффективности до многоядерной эпохи: отбором низковольтного кремния, интегрированным контроллером памяти и архитектурой с хорошей производительностью на такт. Сочетание 2 ГГц и 55 Вт было значимым для 2004 года и предвосхищало дальнейшее разделение серверных CPU по тепловым классам.
Для музея вычислительной техники или ретролаборатории точный 146 HE ценнее обычного 146. Его OPN встречается реже, а различие не видно по одной цифре модели. Наличие OSK146CMP5AT позволяет построить корректную демонстрацию раннего low-power Opteron и сопоставить её с 30-ваттным EE и стандартными 89-ваттными версиями.
Сильные стороны AMD Opteron 146 HE
- 55 Вт при 2,0 ГГц. Для раннего 130-нм Opteron это основное достоинство: производительность стандартного частотного класса при существенно меньшем тепловом бюджете.
- Номинальное напряжение 1,30 В. HE является заводским низковольтным отбором, а не пользовательским андервольтом.
- Интегрированный двухканальный контроллер DDR400. Низкая для эпохи задержка памяти и отсутствие классического северного моста на пути к DRAM.
- AMD64. Полноценная 64-битная архитектура при сохранении совместимости с 32-битным x86-кодом.
- Серверная защита данных. Registered ECC-память, ECC кэшей, Machine Check Architecture и scrubbing.
- 1 МБ L2. Крупный для 2004 года кэш второго уровня с ECC и 16-way ассоциативностью.
- Предсказуемая 1P-платформа. Нет NUMA между сокетами и межпроцессорной когерентности, что упрощало компактные серверы.
- Историческая редкость. Точный OSK146CMP5AT представляет отдельный энергетический класс раннего Opteron и интересен коллекционерам.
Слабые стороны AMD Opteron 146 HE
- Одно ядро и один поток. Современная многозадачность и параллельные приложения быстро упираются в этот предел.
- Нет Turbo и современного управления частотой. Максимальная штатная частота ограничена 2,0 ГГц.
- Старый набор инструкций. Максимум SSE2; нет SSE3, SSE4, AVX, FMA, AES-NI и современных криптографических расширений.
- Нет AMD-V. Аппаратная виртуализация SVM отсутствует.
- Нет встроенной графики и медиаблока. Любой вывод изображения и аппаратное видео зависят от внешних контроллеров.
- Нет встроенного PCI Express. Платы эпохи обычно используют AGP и PCI, что резко ограничивает современную периферию.
- Редкая registered DDR. Память и исправные платы Socket 940 сложнее найти, чем массовые компоненты более новых поколений.
- Устаревшая программная платформа. Актуальные ОС и приложения часто требуют более новых инструкций и прошивочных механизмов.
- Высокая сегодняшняя стоимость владения относительно скорости. Старые плата, память и периферия требуют обслуживания, а производительность остаётся низкой.
Как проверить процессор перед покупкой
На теплораспределителе должна читаться маркировка OSK146CMP5AT. Совпадение только надписи Opteron 146 недостаточно. Проверяются Socket 940, окончание AT и отсутствие следов перемаркировки. У продавца стоит попросить чёткую фотографию верхней стороны CPU, контактов и результат запуска в BIOS. Для boxed-лота отдельно сверяется OSK146ATBOX на этикетке упаковки.
Физическое состояние контактов критично: у PGA-процессора погнутые ножки способны вызвать отказ канала памяти или полный нестарта системы. Следы коррозии, перегрева и механического повреждения снижают ценность. Проверка на совместимой 1P-плате должна включать длительную нагрузку CPU и тест ECC-памяти, а не только вход в BIOS.
Цена имеет смысл только вместе с редкостью и комплектностью. Для практической вычислительной задачи даже 79–134 доллара, встречающиеся в специализированных каталогах, невыгодны. Для коллекционера ценность подлинного HE определяется редкостью OPN, а не вычислительной производительностью.
Итоговый вердикт
AMD Opteron 146 HE — точечный продукт своего времени, и его ценность раскрывается только при точной идентификации. OSK146CMP5AT означает 130-нм SledgeHammer CG для Socket 940, одно ядро и один поток, 2,0 ГГц, 1 МБ L2, зарегистрированную двухканальную DDR400, HyperTransport 800 МГц, VID 1,30 В и TDP 55 Вт. Никакие 90 нм, DDR2, PCIe Gen2, SSE3 или Socket 939 к этому SKU не относятся.
На старте модель была дорогим ответом на требования плотных серверов: за 733 доллара в тысячных партиях покупатель получал почти ту же вычислительную скорость, что у стандартного 2-ГГц Opteron, но в значительно меньшем тепловом бюджете. SPEC CPU2000 подтверждает достойный уровень: 1289/1354 в CINT2000 и 1306/1394 в CFP2000 на точном ASUS SK8N стенде. В сравнении с Xeon и Pentium 4 той эпохи 146 HE выглядел полностью конкурентоспособно, особенно с учётом архитектуры памяти и 55-ваттного класса.
Сегодня это не рациональный процессор для реальной современной работы. Один поток, старые инструкции, AGP/PCI-платформы и отсутствие актуальных функций безопасности создают слишком много ограничений. Зато для ретрокомпьютинга, истории серверной архитектуры и коллекции ранних AMD64 он интересен именно своей инженерной специализацией. Лучший сценарий — сохранная Socket 940 система с корректной registered ECC-памятью, номинальным напряжением и документированной OPN. В таком контексте AMD Opteron 146 HE остаётся выразительным примером того, как производительность на ватт стала самостоятельной характеристикой серверного процессора задолго до современной эпохи многоядерных чиплетных CPU.
