cadwork 3D CAD/CAM/BIM — профессиональная система для проектирования, деталировки, выпуска документации и подготовки производства в деревянном строительстве. Это не универсальная программа для черчения всего подряд, а специализированная CAD/CAM-среда, построенная вокруг реальной логики работы с древесиной: балками, панелями, стойками, стропилами, фермами, CLT-элементами, фахверком, модульными блоками, стеновыми кассетами, перекрытиями, крепежом и машинной обработкой.

Главная идея cadwork проста: проектировщик создает точную 3D-модель деревянной конструкции, а затем использует ее как источник для чертежей, спецификаций, ведомостей материалов, монтажных схем и файлов для деревообрабатывающих станков. Поэтому cadwork особенно ценен там, где проект не заканчивается красивой визуализацией или набором 2D-листов. Программа закрывает связку модель — деталировка — документация — производство — монтаж.

cadwork применяют в деревянном домостроении, каркасном строительстве, проектировании стропильных систем, mass timber, CLT-проектах, производстве домокомплектов, модульном строительстве, проектировании фахверка, плотницких конструкций, кровель, лестниц, навесов, деревянных общественных зданий и инженерных сооружений. Внутри одного проекта можно работать с древесиной, панельными материалами, металлом, крепежом, проемами, слоями стен, сборками и производственными атрибутами.

В cadwork модель воспринимается не как абстрактный набор линий. Балка в модели — это балка с сечением, длиной, ориентацией, материалом, номером, принадлежностью к сборке, обработками и параметрами для списков. Панель — это не просто плоскость, а элемент конструкции, из которого можно получить чертеж, спецификацию, контур обработки и данные для производства. Такой подход делает cadwork CAD/CAM-системой для деревянного строительства, а не просто 3D-редактором.

Сильная сторона cadwork — работа с проектом на производственном уровне. В обычном CAD можно начертить балку, показать ее на плане и подписать размеры. В cadwork эту же балку можно включить в модель, назначить ей материал, добавить отверстия, запилы, пазы, болтовые соединения, получить чертеж детали, включить ее в ведомость и передать геометрию на станок через машинный экспорт. Именно поэтому cadwork подходит компаниям, которые не просто проектируют деревянные здания, а выпускают реальные элементы для изготовления.

Основная логика работы в cadwork

cadwork строится вокруг 3D-модели. Пользователь сначала создает или импортирует основу проекта, затем добавляет конструктивные элементы, уточняет соединения, проверяет геометрию, формирует чертежи, списки и машинные данные. В правильном рабочем процессе 3D-модель становится центральным источником информации для всех последующих этапов.

Типовая логика выглядит так:

1. Создается проектная модель здания или отдельной конструкции.

2. Настраиваются оси, уровни, этажи, рабочие плоскости и группы элементов.

3. Моделируются стены, балки, стойки, перекрытия, кровля, панели и узлы.

4. Добавляются проемы, соединения, крепеж, металлические пластины и обработки.

5. Модель проверяется визуально и через инструменты выбора, фильтрации и контроля.

6. Из модели выводятся планы, разрезы, фасады, сборочные листы и чертежи деталей.

7. Формируются ведомости пиломатериалов, панелей, крепежа и других элементов.

8. Производственные элементы передаются в машинный экспорт.

9. На основании модели и документации выполняются изготовление и монтаж.

В cadwork важно не просто построить форму здания, а создать конструктивную модель, пригодную для изготовления. Например, стропильная нога должна иметь корректное сечение, правильную ориентацию, точные плоскости запила, положение относительно мауэрлата и конькового прогона, а также понятную принадлежность к кровельной сборке. Стеновая панель должна иметь слои, стойки, обвязки, проемы, обшивку, крепежные зоны и параметры, по которым ее можно вывести в списки и на производство.

Программа хорошо подходит для компаний, где проектирование и производство связаны между собой. Инженер или техник не держит отдельно красивую модель, отдельно рабочие чертежи и отдельно таблицы для цеха. В идеальном сценарии все это выходит из одной модели. Это уменьшает риск расхождений: если элемент изменен в 3D, его можно заново учесть в чертежах, списках и экспортируемых данных.

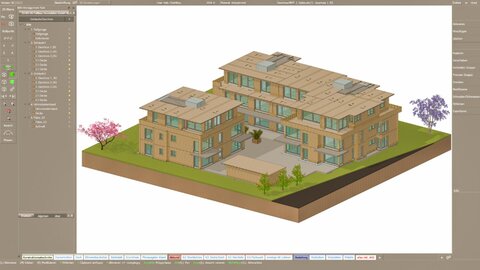

Интерфейс cadwork 3D: рабочая область, меню и навигация

Интерфейс cadwork 3D отличается от привычных универсальных CAD-систем. Он ориентирован на быстрый выбор элементов, редактирование геометрии, работу с атрибутами и производственные операции. В центре находится графическая область с моделью. По краям расположены меню, панели, команды и строка состояния. Основная работа выполняется через контекстные команды и группы операций, которые появляются в зависимости от активных элементов.

В cadwork постоянно используются три базовых действия:

• Add — добавление объектов, конструктивных элементов, файлов, вспомогательной геометрии и компонентов.

• Modify — изменение активных элементов: геометрии, размеров, атрибутов, графики, настроек вывода, производственных параметров.

• Activate — выбор и активация элементов по типу, свойствам, положению, группе, атрибутам или текущему контексту.

Эта логика заметно отличается от классического подхода выбрал команду — нарисовал объект. В cadwork пользователь часто сначала активирует элементы, а затем применяет к ним действие. Например, можно активировать все балки определенной группы, поменять им материал через Modify, затем выбрать часть элементов и передать их в чертежный или машинный контур.

В интерфейсе cadwork активно используются боковые меню. Они помогают быстро обращаться к командам добавления, изменения, экспорта, отображения и выбора. В рабочем процессе деревянного строительства это особенно важно: проект может состоять из тысяч деталей, и ручной поиск каждой балки или панели был бы неэффективен. Поэтому фильтры, активация по свойствам, группы и атрибуты играют в cadwork большую роль.

Навигация в 3D

Навигация в cadwork рассчитана на постоянную работу с пространственной моделью. Проектировщик вращает модель, приближает узлы, переходит к фронтальным видам, смотрит конструкцию сверху, снизу, в разрезе, изнутри и снаружи. Для поворота модели используется режим Orbit mode. Он нужен не для эффектной визуализации, а для практической проверки: правильно ли стоит стойка, совпадают ли плоскости запила, не пересекается ли крепеж, корректно ли входит балка в узел.

При работе с плотными деревянными узлами особенно важны:

• вращение модели вокруг выбранного фрагмента;

• быстрый переход к локальному узлу;

• приближение активных элементов;

• скрытие и показ отдельных групп;

• переключение графических режимов;

• работа с сечениями и рабочими плоскостями.

Для каркасного дома или стропильной системы это критично. В 2D можно не заметить, что две детали пересекаются неправильно, а в 3D это видно сразу. Поэтому cadwork фактически заставляет проектировщика мыслить пространственно и производственно.

Add, Modify и Activate в реальной работе

Команда Add используется при создании элементов и добавлении внешних данных. Через нее можно вставлять конструктивные объекты, вспомогательные элементы, файлы и подосновы. Например, архитектурную подоснову можно использовать как основу для построения деревянной конструкции. В рабочих сценариях применяются команды добавления IFC, DXF/DWG, PDF-подоснов, поверхностей, линий и элементов, которые затем превращаются в полноценную конструктивную модель.

Modify — одна из самых важных групп команд. Через нее меняют параметры активных элементов: материал, имя, группу, подгруппу, атрибуты, BIM-данные, геометрию, настройки вывода на планы и машинные параметры. Для деревянного строительства это удобнее, чем редактировать каждый объект как геометрическую фигуру. Проектировщик работает с элементом как с производственной деталью.

Activate нужна для отбора. В большой модели невозможно работать без фильтрации. Можно активировать элементы по типу, выбрать балки, панели, крепеж, элементы определенного этажа, детали конкретной сборки или объекты с заданными атрибутами. После этого выбранные объекты можно изменить, скрыть, вывести в список, проверить или передать дальше.

Grid Manager и координатная дисциплина

Для построения деревянного здания важны оси, уровни и координаты. В cadwork используется Grid Manager, который помогает задавать и редактировать координатную сетку. Сетка нужна не только для удобного черчения. Она связывает проект с архитектурной основой, монтажными осями, этажами, привязками стен, положением стоек и контролем размеров.

Когда пользователь строит каркас, он не должен на глаз ставить стены и балки. Элементы привязываются к сетке, уровням, плоскостям и опорным точкам. Это снижает риск ошибок при выпуске чертежей и изготовлении деталей.

Графические режимы и отображение

В cadwork можно управлять видимостью и внешним видом элементов. Для деревянных моделей это не косметика, а инструмент контроля. В одном режиме удобно проверять форму, в другом — видеть структуру панелей, в третьем — анализировать пересечения, в четвертом — готовить вид для чертежа или презентации.

Графические режимы помогают разделять:

• несущие деревянные элементы;

• обшивки и панели;

• крепеж;

• металлические детали;

• вспомогательную геометрию;

• импортированные BIM-элементы;

• элементы конкретной сборки;

• временные подосновы.

Такой интерфейс может казаться непривычным после AutoCAD или Revit, но он логично раскрывается в производственных задачах. Чем больше модель и чем теснее связь с цехом, тем сильнее ценность системы выбора, атрибутов, фильтров и быстрых команд.

Модули cadwork: из чего состоит программный пакет

cadwork — это не одна изолированная программа с одинаковыми возможностями для всех пользователей. Это модульная CAD/CAM/BIM-система, которую собирают под рабочие задачи компании. Ядром является 3D-моделирование, но вокруг него работают инструменты для чертежей, списков, BIM-обмена, машинного экспорта, визуализации и специализированных производственных сценариев.

cadwork 3D

cadwork 3D — центральный модуль, в котором создается пространственная модель. Здесь проектируются балки, стойки, стропила, панели, стены, перекрытия, кровля, фахверк, CLT-элементы, металлические пластины, соединители и вспомогательные объекты. Именно в 3D задается конструктивная и производственная логика проекта.

В cadwork 3D проектировщик работает с элементами как с объектами, имеющими свойства. Балка знает свое сечение и длину, панель имеет контур и слои, крепеж может попадать в ведомость, а соединение может участвовать в машинной обработке. Благодаря этому 3D-модель становится основой для всего проекта.

cadwork 2D

cadwork 2D используется для оформления чертежей и работы с плоской документацией. В деревянном строительстве по-прежнему нужны планы, разрезы, фасады, монтажные схемы, узлы, листы деталей и поясняющие графические материалы. cadwork позволяет использовать модель как источник для вывода этих документов.

В 2D удобно дорабатывать листы, расставлять обозначения, размеры, текстовые блоки, графику, рамки, штампы и дополнительные элементы оформления. При этом важная информация может приходить из 3D, а не рисоваться вручную с нуля.

Модуль списков

Модуль списков отвечает за спецификации, ведомости и табличные данные. Для деревянного производства это один из ключевых блоков. Из модели можно получать списки пиломатериалов, балок, панелей, крепежа, обшивки, проемов, сборок, монтажных единиц и других элементов.

Списки используются не только для сметы. Они нужны закупке, складу, производству, логистике и монтажной бригаде. Например, одна таблица может быть ориентирована на закупку пиломатериала, другая — на цех, третья — на комплектование стеновых панелей, четвертая — на монтаж.

BIM/IFC-инструменты

BIM-инструменты cadwork предназначены для обмена данными с архитекторами, инженерами, BIM-координаторами и смежниками. Программа работает в логике Open BIM: деревянная часть проекта может получать данные из IFC-модели, передавать обратно уточненную модель, работать с атрибутами и участвовать в координации.

В BIM-сценарии cadwork не пытается заменить все дисциплины. Его задача — качественно закрыть деревянную конструкцию, деталировку, производственные атрибуты и обмен с остальной проектной средой.

Machine / CNC-модули

Machine-направление отвечает за передачу данных на станки и производственные линии. Это одна из главных причин, по которой cadwork используют производители деревянных конструкций. Программа может готовить данные для обработки балок, панелей, сборок и металлических деталей, а также передавать геометрию и параметры в форматы машинного обмена.

В cadwork машинный экспорт связан с моделью. Если в 3D есть запил, паз, отверстие, контур, вырез или другая обработка, эта информация может быть распознана и передана дальше. При этом конечная стратегия траектории и инструмента зависит от станка и его CAM-цепочки, но cadwork подготавливает корректную производственную геометрию.

WebViewer и обмен с участниками проекта

cadwork поддерживает сценарии передачи модели для просмотра. Это удобно для согласований, монтажа и коммуникации с заказчиком. Визуальная модель помогает объяснить последовательность сборки, расположение элементов, сложные узлы и общий конструктивный замысел без необходимости открывать полноценную рабочую среду cadwork у каждого участника.

3D-моделирование деревянных конструкций

cadwork 3D позволяет моделировать деревянные конструкции с высокой степенью детализации. Программа подходит как для простых каркасных домов, так и для сложных деревянных зданий с нестандартной геометрией, криволинейными элементами, большими пролетами, комбинированными узлами и производственной подготовкой.

В 3D можно создавать:

• балки;

• стойки;

• ригели;

• стропила;

• фермы;

• прогоны;

• мауэрлаты;

• панели;

• стеновые кассеты;

• перекрытия;

• кровельные элементы;

• CLT-панели;

• клееные деревянные элементы;

• фахверковые элементы;

• металлические пластины;

• болты, подвесы, башмаки и соединители;

• вспомогательные поверхности и линии;

• импортированные архитектурные и инженерные объекты.

Балки, стойки и линейные элементы

Линейные деревянные элементы — базовый материал cadwork. Проектировщик задает сечение, длину, положение, ориентацию, материал и принадлежность элемента. Балка может быть частью перекрытия, стойка — частью стеновой панели, стропило — частью кровельной системы, прогон — частью несущего каркаса.

В отличие от простого 3D-моделирования, здесь важно, как элемент будет изготовлен. У балки есть начало и конец, рабочие плоскости, возможные обработки, стороны, которые могут быть важны для станка, и атрибуты для списка. Неправильная ориентация элемента может привести к ошибкам в чертеже или производственной передаче, поэтому cadwork заставляет внимательно относиться к направлению и положению деталей.

Типовые операции с балками:

• создание элемента по двум точкам;

• изменение сечения;

• перенос и поворот;

• обрезка по плоскости;

• подрезка под другой элемент;

• создание запила;

• добавление отверстий;

• группировка по сборке;

• назначение материала;

• изменение имени и номера;

• подготовка к выводу на чертеж детали;

• включение в ведомость;

• передача в машинный экспорт.

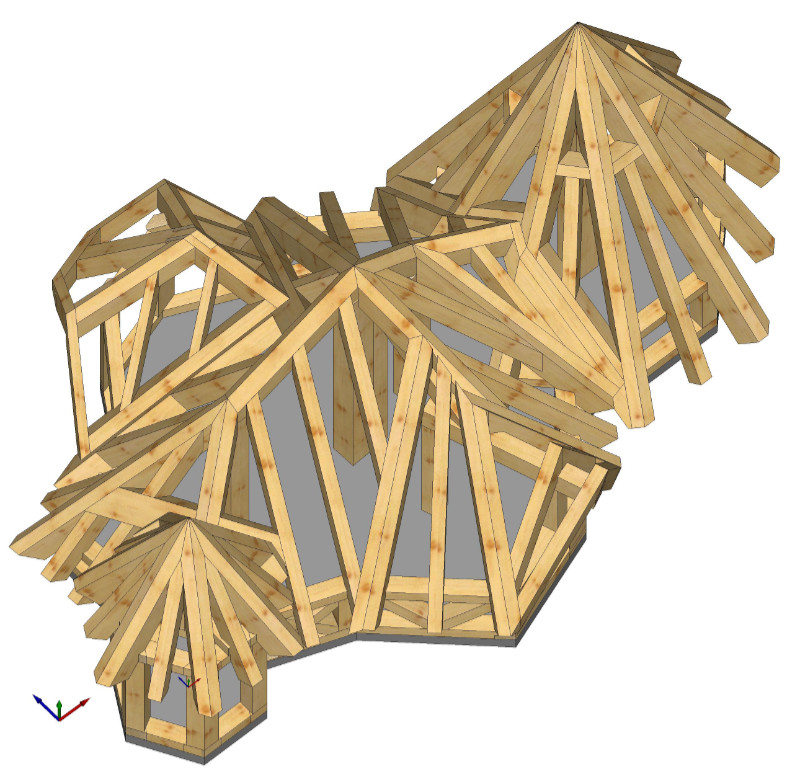

Стропильные системы и кровля

cadwork хорошо раскрывается в проектировании крыш. Стропильная система редко бывает набором одинаковых прямых досок. В реальном проекте есть ендовы, хребты, коньковые элементы, затяжки, подкосы, стойки, мауэрлаты, обрешетка, проемы, слуховые окна, примыкания, свесы и сложные углы. В cadwork эти элементы можно моделировать в 3D и проверять их взаимное положение.

Для кровли особенно важны точные запилы. Ошибка в угле или длине стропильной ноги приводит к проблемам на площадке. В cadwork можно увидеть геометрию элемента в пространстве, проверить примыкание, сформировать чертеж детали и подготовить обработку для станка.

Панели, стены и перекрытия

В панельном домостроении cadwork используется для моделирования стен, перекрытий и кровельных панелей. Стеновая панель может включать стойки, верхнюю и нижнюю обвязку, перемычки, проемы, обшивку, слои, крепежные зоны и монтажные элементы. Важна не только геометрия стены, но и то, как она будет изготовлена, транспортирована и смонтирована.

В cadwork можно работать с каркасными стенами, половыми и потолочными элементами, крышными панелями, массивными деревянными панелями и гибридными конструкциями. Для производственной компании это означает, что одна модель может обслуживать сразу несколько задач: инженерную проверку, выпуск листов, сборку панели, заказ материалов и передачу на линию.

CLT, mass timber и крупноформатные элементы

Для CLT и mass timber cadwork удобен тем, что позволяет моделировать крупные деревянные элементы как производственные детали. В таких проектах важны контуры панелей, проемы, вырезы, пазы, отверстия, соединения с металлом, монтажные допуски и последовательность сборки. Обычной архитектурной BIM-модели для этого мало: нужна детализация, пригодная для изготовления.

cadwork позволяет рассматривать CLT-панель не просто как плиту, а как элемент, который будет вырезан, промаркирован, доставлен и установлен. Через модель можно готовить монтажные схемы, спецификации панелей, чертежи и данные для CAM-цепочки.

Узлы, соединения и обработки

Деревянное строительство держится на узлах. Простая модель без соединений может выглядеть убедительно на экране, но она не отвечает на главный производственный вопрос: как это изготовить и собрать. cadwork позволяет детализировать узлы до уровня запилов, отверстий, пазов, врубок, болтов, пластин, башмаков и других соединителей.

Возможные элементы деталировки:

• торцевые запилы;

• косые срезы;

• пазы;

• шипы;

• врубки;

• отверстия под болты;

• отверстия под нагели;

• выборки;

• карманы;

• посадочные места под металлические детали;

• контуры панелей;

• вырезы под проемы;

• крепежные элементы;

• металлические пластины;

• подвесы и опорные башмаки.

Для машинного производства эти детали особенно важны. Если проектировщик в cadwork создал обработку как часть модели, она может быть учтена в чертеже и машинной передаче. Это снижает количество ручных исправлений в цеху.

Работа с сетками, координатами и этажами

В деревянном строительстве ошибка координат быстро превращается в производственную проблему. Неверно поставленная ось стены, смещенный проем, неправильный уровень перекрытия или некорректная высота балки могут привести к несовпадению деталей на монтаже. Поэтому cadwork уделяет внимание сеткам, уровням, этажам, группам и координатной организации проекта.

Grid Manager используется для настройки сетки. С его помощью задают осевые линии, изменяют их положение, добавляют новые оси и поддерживают порядок в модели. Для небольшого навеса сетка может быть простой, но для многосекционного деревянного здания без нормальной координатной структуры работать сложно.

Практический сценарий работы с сеткой выглядит так:

1. Проектировщик задает основные оси здания.

2. По осям размещает стены, стойки, балки и панели.

3. Для этажей назначает уровни и рабочие диапазоны.

4. При необходимости добавляет локальные оси для отдельных модулей.

5. Через виды и фильтры проверяет, что элементы находятся в правильных координатах.

6. Использует сетку при оформлении планов и монтажной документации.

Сетка полезна не только на этапе моделирования. Она нужна для чертежей, монтажных схем, обмена с архитектором, проверки IFC-модели и передачи информации на строительную площадку. Если у монтажника на схеме есть понятные оси и привязки, он быстрее ориентируется в проекте.

В cadwork также важны этажи и принадлежность элементов. Стойка первого этажа, балка перекрытия, панель второго этажа и элемент кровли должны быть логически разделены. Это помогает фильтровать модель, получать списки по зонам, выпускать чертежи по этапам и организовывать производство партиями.

BIM и Open BIM в cadwork

cadwork уверенно работает в BIM-процессе, но делает это с позиции специалиста по деревянным конструкциям. Программа не пытается быть единственной средой для архитектуры, инженерных сетей, конструкций, смет и эксплуатации. Ее задача — принять данные, создать точную деревянную производственную модель, передать ее смежникам и сохранить атрибуты, важные для координации.

В Open BIM-сценарии cadwork использует IFC. Через IFC в проект могут попадать архитектурные элементы, уровни, геометрия здания, конструкции, проемы, инженерные системы и другая информация. Затем деревянная часть уточняется, детализируется и превращается в модель, пригодную для производства.

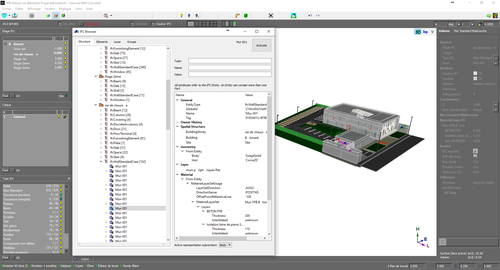

BIM Manager

BIM Manager в cadwork помогает работать с IFC-структурой. Пользователь видит дерево модели, может анализировать данные, фильтровать элементы, конвертировать нужные объекты и использовать атрибуты. Это особенно важно, когда архитектурная модель содержит много информации, но для деревянного производства нужны только определенные элементы и свойства.

Например, из IFC-модели можно получить стены, уровни, проемы и общую геометрию. Затем в cadwork на их основе строится деревянный каркас, добавляются стойки, панели, крепеж, обшивка и производственные детали. В итоге архитектурная BIM-модель превращается в рабочую модель деревянного производителя.

Атрибуты и property sets

BIM-процесс невозможен без атрибутов. В cadwork атрибуты помогают связывать элемент с его назначением, материалом, группой, сборкой, производственной стадией, монтажной зоной и внешними BIM-данными. Это важно для списков, фильтров, чертежей, экспорта и координации.

Атрибуты позволяют отличать несущие элементы от вспомогательных, стеновые панели от перекрытий, крепеж от металлических закладных, элементы одного этажа от другого. Чем крупнее проект, тем важнее правильно настроенная атрибутивная структура.

BCF и координация замечаний

BCF используется для обмена замечаниями без передачи полной модели. В BIM-процессе это удобный способ фиксировать проблемы: конфликт балки с инженерной сетью, несоответствие проема, вопрос по узлу, изменение отметки или необходимость проверить деталь. cadwork в таком сценарии становится не изолированным инструментом плотника, а участником общей координации.

Когда BIM в cadwork особенно полезен

BIM-инструменты cadwork особенно полезны в проектах, где деревянная конструкция является частью большого здания. Например, архитектор работает в одной системе, инженерные сети — в другой, металлоконструкции — в третьей, а деревянный производитель — в cadwork. IFC и BCF позволяют связать эти процессы без жесткой зависимости от одной программной платформы.

BIM в cadwork полезен для:

• получения архитектурной основы;

• проверки проемов и уровней;

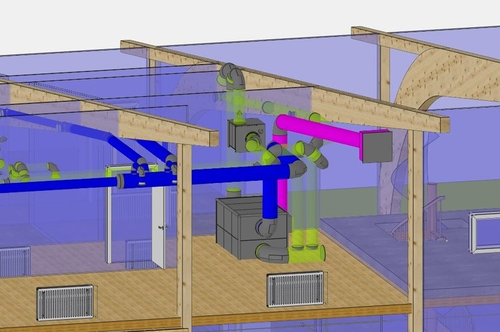

• координации деревянных конструкций с инженерными сетями;

• передачи модели заказчику и смежникам;

• сохранения атрибутов;

• выпуска производственной модели на основе BIM-данных;

• работы с замечаниями;

• контроля изменений между дисциплинами.

Чертежи и документация

cadwork позволяет получать чертежи из 3D-модели и дорабатывать их в 2D-среде. Для деревянного строительства это принципиально важно: даже при наличии ЧПУ и BIM-модели производство и монтаж все равно нуждаются в понятных листах. Чертежи остаются языком цеха, стройплощадки, технадзора и согласования.

Из cadwork можно готовить:

• планы этажей;

• планы балок;

• планы перекрытий;

• планы кровли;

• разрезы;

• фасады;

• монтажные схемы;

• сборочные чертежи;

• чертежи стеновых панелей;

• чертежи перекрытий;

• чертежи кровельных элементов;

• чертежи отдельных балок;

• узлы соединений;

• листы деталей;

• схемы крепежа;

• производственные листы;

• спецификации на листах.

Главное преимущество — связь с моделью. Чертеж не создается как отдельная фантазия проектировщика. Он выходит из 3D-геометрии, где уже есть реальные размеры, положения и элементы. Это снижает риск рассинхронизации между моделью и документацией.

Чертежи отдельных деталей

Чертеж отдельной деревянной детали нужен для ручного изготовления, контроля, маркировки, монтажа и проверки. В cadwork такая деталь может быть выведена с размерами, обозначениями, ориентацией, отверстиями, запилами и другой информацией. Для плотницких соединений это особенно важно: мастер должен видеть, как выглядит элемент и какие обработки на нем предусмотрены.

Сборочные чертежи

Сборочные чертежи показывают, как несколько деталей объединяются в панель, ферму, кровельный фрагмент или монтажную единицу. В панельном домостроении это один из основных типов документации. Сборщик в цеху должен видеть стойки, обвязки, проемы, обшивку, номера элементов и порядок сборки.

Монтажные схемы

Монтажная схема отвечает на другой вопрос: куда поставить готовый элемент на площадке. Для нее важны оси, отметки, номера панелей, направление установки, стыки и последовательность. cadwork позволяет использовать модель для таких схем, чтобы монтаж не превращался в разгадывание набора разрозненных чертежей.

Оформление и доработка

В cadwork 2D можно дополнять чертежи размерами, текстами, графическими обозначениями, таблицами и рамками. Это полезно, потому что автоматический вывод не всегда полностью заменяет инженерное оформление. Проектировщик может подготовить лист так, чтобы он был понятен конкретному цеху, монтажной бригаде или заказчику.

Спецификации, ведомости и списки деталей

Списки в cadwork — не второстепенная функция, а часть производственного процесса. В деревянном строительстве точная ведомость материалов напрямую влияет на закупку, раскрой, склад, комплектацию, производство и монтаж. Ошибка в списке может привести к нехватке досок, неправильному заказу крепежа или задержке сборки.

cadwork позволяет формировать списки на основе 3D-модели. В список могут попадать балки, панели, пиломатериалы, обшивка, крепеж, металлические детали, проемы, сборки и другие объекты. Поскольку элементы имеют атрибуты, списки можно сортировать, группировать и настраивать под процесс компании.

Типовые списки:

Тип списка	Что содержит	Для чего используется
Ведомость пиломатериалов	Сечения, длины, количество, материал	Закупка, склад, раскрой
Список деталей	Номера элементов, размеры, группы, сборки	Производство и контроль
Список панелей	Стеновые, кровельные, перекрытийные панели	Цеховая сборка и монтаж
Ведомость крепежа	Болты, подвесы, пластины, соединители	Комплектация и закупка
Список обшивки	Листовые материалы, площади, позиции	Панельное производство
Монтажная ведомость	Элементы по зонам, этажам, сборкам	Поставка на площадку
Экспортная ведомость	Данные для внешних систем	ERP, Excel, производственная логистика

Почему списки из модели надежнее ручных таблиц

Ручная таблица быстро устаревает. Проектировщик изменил балку, добавил проем, поменял сечение стойки, убрал один крепежный элемент — и таблицу нужно исправлять. В реальной работе такие правки легко забыть. В cadwork списки формируются из модели, поэтому при дисциплинированной работе таблицы отражают актуальную структуру проекта.

Это особенно важно для домокомплектов. Производителю нужно понимать, сколько материала заказать, какие детали изготовить, как разложить элементы по пачкам, что отправить на объект и как подписать детали. cadwork помогает сделать этот процесс более управляемым.

Настройка списков под компанию

В cadwork списки можно адаптировать под внутренние правила. Одной компании нужны ведомости по этажам, другой — по стеновым панелям, третьей — по станочным партиям, четвертой — по монтажным зонам. Универсальный список редко подходит всем. Поэтому важна возможность настраивать структуру, поля, сортировку и форматы вывода.

Практически полезные поля:

• номер детали;

• имя элемента;

• материал;

• сечение;

• длина;

• ширина;

• толщина;

• объем;

• площадь;

• масса;

• группа;

• подгруппа;

• этаж;

• сборка;

• монтажная зона;

• обработка;

• комментарий;

• пользовательские атрибуты.

CAM и вывод на станки

CAM-контур — одна из сильнейших сторон cadwork. Программа используется не только для проектирования, но и для подготовки данных к производству. В деревянном строительстве это означает передачу балок, панелей, контуров, отверстий, запилов и других обработок на станки и производственные линии.

В cadwork машинный экспорт находится в логике Export → Machine. В этом контуре доступны направления для BTL/BTLx, производителей станков, CAM-систем и других производственных сценариев. Для деревянных элементов важны форматы BTL, BTLx, BVN, BVX, а для металлических деталей — DXF, DSTV и NC-сценарии.

Машинная обработка балок

Для балочных элементов cadwork передает геометрию и обработки, которые нужны станку. Это могут быть стропила, прогоны, фермы, стойки, ригели, элементы timber frame, клееные балки и другие линейные детали.

Типовые операции:

• торцовка;

• косой рез;

• запил;

• сверление;

• выборка;

• паз;

• врубка;

• контурная обработка;

• маркировка;

• обработка под соединение;

• подготовка посадочных мест.

Передача на станок не означает, что проектировщик просто нажимает кнопку и забывает про производство. Модель должна быть корректной. Элемент должен иметь правильные размеры, ориентацию и обработки. Если геометрия создана неаккуратно, машинный экспорт не исправит инженерную ошибку. cadwork дает инструмент, но качество результата зависит от дисциплины моделирования.

Панели и контурная обработка

Для панелей важны контуры, проемы, отверстия, пазы, фрезеровка, зоны крепления и обработка по слоям. cadwork подходит для стеновых, кровельных, перекрытийных и CLT-панелей. В производстве это особенно ценно: контур панели и вырезы должны соответствовать модели, иначе на объекте возникнут проблемы с примыканиями и проемами.

Панельный CAM-сценарий может включать:

• передачу внешнего контура;

• передачу оконных и дверных проемов;

• обработку отверстий;

• подготовку пазов;

• учет слоев;

• маркировку;

• вывод данных для линии;

• контроль отдельных элементов.

Сборочные линии

Для стеновых панелей и каркасных элементов cadwork может участвовать в подготовке данных для сборочных линий. В таких сценариях важны не только отдельные балки, но и вся структура панели: стойки, обвязки, перемычки, проемы, обшивка, крепежные зоны, шаг гвоздей, зоны без крепления и безопасные области.

Для производственной компании это дает прямую пользу. Проектировщик моделирует панель, уточняет ее состав, получает чертеж и передает данные на оборудование. Цех видит, что нужно собрать, какие детали использовать и где расположены элементы.

Металлические детали

Деревянные конструкции часто включают металл: пластины, башмаки, закладные, подвесы, соединители, профили. cadwork позволяет учитывать такие детали в модели, выводить их в спецификации и готовить данные для внешнего производства. Для плазменной или лазерной резки могут использоваться DXF или DSTV-сценарии, а для профилей — машинно-читаемые данные в зависимости от производственной цепочки.

Проверка перед передачей

Перед машинным экспортом проектировщик должен проверить:

• активированы ли правильные элементы;

• корректны ли номера деталей;

• нет ли дублирования;

• правильно ли назначены материалы;

• все ли обработки смоделированы;

• нет ли лишних вспомогательных объектов;

• правильна ли ориентация элементов;

• соответствует ли модель станку;

• не попали ли в экспорт временные или неподготовленные элементы.

cadwork помогает передать модель на производство, но не отменяет профессиональную проверку. Хороший результат получается, когда проектировщик понимает и конструкцию, и производственный процесс.

Практический сценарий: от модели деревянного дома до производства

Рассмотрим типовой рабочий процесс в cadwork для деревянного дома или небольшого общественного здания.

1. Создание или импорт архитектурной основы

Работа начинается с основы. Это может быть импортированная IFC-модель, DXF/DWG-подоснова, PDF-план или вручную созданная геометрия. Если проект приходит от архитектора, cadwork используется для превращения архитектурной схемы в производственную деревянную модель.

Через Add → Files... → IFC file можно добавить IFC-данные. Через Add → Files... → PDF file можно использовать PDF-план как подоснову. DXF/DWG-планы применяются для привязки осей, стен и проемов. Важно сразу проверить масштаб, положение и соответствие уровней.

2. Настройка сетки, этажей и уровней

После импорта или создания основы задаются оси и уровни. Через Grid Manager настраивается координатная сетка. Этажи и рабочие зоны помогают разделить модель на понятные части: фундамент, первый этаж, перекрытие, второй этаж, кровля, отдельные модули.

На этом этапе важно не торопиться. Хорошая сетка упрощает весь проект. Плохая сетка приводит к постоянным ручным поправкам и ошибкам в чертежах.

3. Моделирование стен

Стены в cadwork могут быть простыми ограждающими элементами или полноценными каркасными панелями. В стеновой конструкции задаются контуры, проемы, стойки, обвязки, перемычки, слои, обшивка и другие элементы. Для панельного производства особенно важно, чтобы каждая стена стала отдельной сборкой с понятным номером и составом.

Типовые действия:

• построить контур стены;

• задать толщину и высоту;

• добавить оконные и дверные проемы;

• сформировать стойки и обвязки;

• настроить слои;

• добавить перемычки;

• проверить пересечения;

• назначить сборку;

• подготовить чертеж панели.

4. Моделирование перекрытий

Перекрытия включают балки, лаги, панели, обшивку, проемы под лестницы и инженерные проходки. В cadwork можно точно расположить элементы, проверить опирание и получить ведомость. Если перекрытие собирается на производстве, его также можно представить как сборочную единицу.

5. Моделирование кровли

Кровля строится с учетом скатов, коньков, ендов, свесов, опор и проемов. В cadwork стропильная система моделируется в 3D, поэтому проектировщик видит реальные углы и примыкания. Для сложной крыши это значительно надежнее, чем вручную выводить все элементы из 2D-проекций.

6. Добавление соединений и обработок

После базовой геометрии добавляются узлы. Это могут быть врубки, запилы, пазы, отверстия, болты, металлические пластины, подвесы, башмаки и другие детали. На этом этапе модель становится производственной.

7. Проверка модели

Проверка включает визуальный контроль, фильтрацию, временное скрытие элементов, проверку групп и атрибутов, анализ узлов и просмотр сложных мест через Orbit mode. Важно убедиться, что модель не содержит лишних элементов, пересечений, неправильных сечений и неподготовленных деталей.

8. Выпуск чертежей

Из модели формируются планы, разрезы, сборочные листы, чертежи панелей и детали. В cadwork 2D выполняется оформление: размеры, подписи, штампы, таблицы, обозначения, пояснения.

9. Формирование спецификаций

Списки создаются на основе модели. Для закупки нужны одни поля, для цеха — другие, для монтажа — третьи. cadwork позволяет получать эти данные из одной модели, а не составлять таблицы вручную.

10. Машинный экспорт

Когда модель проверена, производственные элементы активируются и передаются через Export → Machine. В зависимости от оборудования используются BTL, BTLx, BVN, BVX, DXF, DSTV или другие направления. После экспорта данные проверяются в производственной цепочке и передаются на станок.

Что удобно в cadwork при ежедневной работе

cadwork удобен не тем, что он простой. Его ценность в том, что он глубоко заточен под дерево и производство. В ежедневной работе это проявляется в конкретных вещах.

Производственная модель вместо декоративной 3D-картинки

Модель в cadwork можно использовать для выпуска реальных деталей. Это экономит время на повторном вводе данных. Балка, созданная в модели, может попасть в чертеж, список и машинный файл. Панель может стать сборочной единицей. Крепеж может попасть в ведомость.

Гибкость 3D-моделирования

cadwork подходит для нестандартных деревянных конструкций. В деревянном строительстве часто встречаются сложные углы, индивидуальные узлы, асимметричные крыши, нестандартные сечения и комбинированные материалы. Программа позволяет работать с такой геометрией точнее, чем системы, рассчитанные только на типовые прямоугольные стены.

Сильный CAM-контур

Связь с производством — одно из главных преимуществ cadwork. Возможность передавать геометрию и обработки на станки делает программу особенно ценной для компаний с ЧПУ-оборудованием. Это сокращает ручную подготовку и снижает риск ошибок при переносе информации из чертежей в производственную систему.

Атрибуты, группы и фильтрация

В крупной модели важно быстро находить нужные элементы. cadwork позволяет организовывать элементы по группам, подгруппам, атрибутам, этажам, сборкам и типам. Это ускоряет редактирование и выпуск документации.

Работа с BIM-обменом

cadwork хорошо вписывается в Open BIM-процесс. Деревянная конструкция может быть частью общего BIM-проекта, а не отдельной моделью, живущей изолированно. Это важно для крупных объектов, где дерево должно быть согласовано с архитектурой, металлом, инженерными сетями и общестроительными решениями.

Полезность для цеха и монтажа

cadwork помогает не только проектировщику. Цех получает чертежи, списки, номера деталей и машинные данные. Монтажники получают схемы, маркировку, последовательность и понятную структуру проекта. Заказчик или смежник может получить модель для просмотра.

Что может быть сложным

cadwork — профессиональная система, и это чувствуется. Она не рассчитана на случайного пользователя, который хочет быстро нарисовать простую беседку без понимания деревянной конструкции. Программа раскрывается в руках специалиста, который понимает проектирование, деталировку и производство.

Интерфейс требует привыкания

После универсальных CAD-систем интерфейс cadwork может казаться необычным. Здесь важна логика активных элементов, правого и бокового меню, команд Add, Modify, Activate, фильтров и атрибутов. Новичку нужно перестроить мышление: работать не с линиями, а с производственными объектами.

Нужна дисциплина моделирования

cadwork дает много свободы, но свобода требует порядка. Если элементы названы хаотично, группы не настроены, атрибуты не заполнены, а временные объекты смешаны с производственными, модель быстро становится неудобной. Для эффективной работы нужны правила: как называть детали, как группировать панели, какие атрибуты использовать, как оформлять чертежи.

Внедрение требует настройки

Максимальная польза появляется не в первый день. Компании нужно настроить шаблоны, списки, чертежи, производственные форматы, машинные сценарии, библиотеки материалов, стандарты соединений и внутренние правила. Без внедрения cadwork может использоваться как мощный, но недонастроенный 3D-редактор. При грамотной настройке он становится полноценным производственным контуром.

Программа избыточна для простых задач

Для разового 2D-чертежа или концептуальной визуализации cadwork может быть слишком серьезным инструментом. Его стоит выбирать тогда, когда важны деревянная деталировка, спецификации, производственная документация, CAM и связь с ЧПУ.

Для кого подходит cadwork

cadwork лучше всего подходит тем, кто работает с деревом профессионально и доводит проект до изготовления.

Проектные бюро деревянного строительства

Инженерные бюро используют cadwork для проектирования каркасов, стропильных систем, фахверка, CLT, клееных конструкций и сложных деревянных зданий. Программа помогает выпускать рабочую документацию, чертежи деталей и спецификации.

Производители домокомплектов

Для домокомплектов важны списки, маркировка, панельные чертежи, машинный экспорт и комплектование. cadwork хорошо подходит для связки проектного отдела с производством.

Заводы деревянных конструкций

Предприятия с ЧПУ-оборудованием получают от cadwork модель, чертежи и данные для станков. Это особенно важно при производстве балок, стропил, панелей, CLT-элементов и сборочных единиц.

Компании каркасного домостроения

Каркасные стены, перекрытия, кровля, проемы, обшивки и сборочные листы — типичная зона применения cadwork. Программа помогает перейти от ручных чертежей к структурированной производственной модели.

Mass timber и CLT-производство

Для mass timber важны крупноформатные панели, точные контуры, отверстия, закладные, монтажные узлы и координация с BIM-моделью. cadwork подходит для таких задач благодаря сочетанию 3D, списков, IFC и CAM.

Плотницкие и столярные производства

cadwork можно использовать для плотницких конструкций, лестниц, навесов, сложных узлов, фахверка и нестандартных деревянных изделий. Там, где важна точная геометрия и деталировка, программа дает серьезное преимущество.

Кому cadwork может не подойти

cadwork не лучший выбор для пользователя, которому нужен только простой 2D-план, быстрая интерьерная визуализация или архитектурная концепция без производственной деталировки. Также программа может быть избыточной для компаний, которые не выпускают рабочие чертежи, не формируют спецификации и не связаны с изготовлением деревянных элементов.

Сравнение с аналогами

cadwork конкурирует не с одной программой, а с несколькими группами решений: специализированными CAD/CAM-системами для дерева, BIM-платформами с плагинами и программами для каркасного домостроения. Сравнивать его правильно не по красоте интерфейса, а по тому, насколько система помогает пройти путь от модели до производства.

Программа	Сильные стороны	Где cadwork выглядит сильнее	Кому подходит
cadwork	Специализация на деревянном строительстве, 3D/CAM, списки, BIM/IFC, машинный экспорт	Сильная связка модели, деталировки, ведомостей и производства	Производители деревянных конструкций, проектные бюро, заводы ДКК
Dietrich’s	Профессиональная CAD/CAM-среда для деревянного строительства, плотницких и производственных задач	cadwork часто выбирают за гибкое 3D-моделирование и развитую производственную интеграцию в конкретных процессах	Плотницкие компании, домостроение, производство
SEMA	Сильные инструменты для кровель, стен, лестниц и плотницких задач	cadwork особенно интересен там, где важна широкая производственная модель и CAM-цепочка	Кровельщики, плотники, производители деревянных зданий
hsbcad	Интеграция с AutoCAD/Revit, offsite construction, wood и light-gauge framing	cadwork меньше зависит от Autodesk-среды и воспринимается как самостоятельная деревоориентированная CAD/CAM-система	Компании, работающие вокруг Autodesk и prefab
Vertex BD	Автоматизация каркасного и модульного строительства, BIM-процессы	cadwork сильнее в гибкой деталировке деревянных элементов и плотницкой логике	Каркасное, модульное и индустриальное домостроение
Revit с плагинами	Архитектурный BIM, координация дисциплин, документация здания	cadwork сильнее в производственной деталировке древесины и передаче на станки	Архитекторы, BIM-координаторы, проектные команды
AutoCAD	Универсальное 2D/3D-черчение, простая интеграция DWG	cadwork значительно сильнее в объектной деревянной модели, списках и CAM	Пользователи, которым нужны 2D-чертежи без производственного цикла

cadwork стоит рассматривать не как замену любой BIM-системе и не как обычный CAD. Это специализированный инструмент для деревянной части проекта. Он особенно полезен тогда, когда нужно не просто спроектировать конструкцию, а довести ее до деталей, списков, чертежей и станков.

Примеры задач, которые реально выполнять в cadwork

cadwork лучше всего раскрывается в прикладных задачах. Ниже — конкретные сценарии, для которых программа подходит.

Спроектировать стропильную систему

В cadwork можно построить геометрию крыши, добавить стропила, конек, ендовы, хребты, затяжки, стойки, подкосы и прогоны. Затем проверить запилы, оформить чертежи деталей и передать элементы на производство.

Подготовить деревянный каркас дома

Программа позволяет смоделировать стойки, обвязки, балки перекрытий, стены, кровлю, проемы, панели и крепеж. После этого можно получить сборочные чертежи, ведомости и машинные данные.

Создать модель CLT-панелей

В cadwork можно построить панели, задать контуры, добавить оконные и дверные проемы, отверстия, пазы, монтажные детали и подготовить данные для производства.

Выпустить монтажные чертежи

Из модели можно подготовить схемы установки стен, перекрытий, кровли, модулей и отдельных сборок. Монтажная документация может содержать номера элементов, оси, отметки и привязки.

Получить спецификацию пиломатериалов

Модель содержит реальные элементы, поэтому из нее можно сформировать ведомость сечений, длин, материалов, количества и групп. Это помогает закупке и складу.

Подготовить данные для Hundegger, Weinmann и других станков

Через машинный экспорт cadwork передает данные для обработки балок, панелей и сборок. В зависимости от оборудования применяются BTL, BTLx, BVN, BVX и специализированные направления.

Проверить узлы и коллизии

3D-модель позволяет увидеть пересечения, ошибки положения, конфликт крепежа, некорректные запилы и проблемные примыкания. Это особенно важно до выпуска деталей на производство.

Передать IFC-модель смежникам

cadwork может участвовать в BIM-обмене. Деревянная конструкция передается в координационную модель, а проектировщик получает обратные замечания и уточнения.

Выпустить чертежи отдельных деталей

Для балки, стойки, стропила, панели или металлической пластины можно подготовить отдельный чертеж с размерами, обработками и обозначениями.

Сформировать данные для сборки стеновых панелей

Для панельного домостроения cadwork позволяет подготовить состав стены, схему сборки, список деталей, обшивку, проемы, крепеж и производственные данные.

Форматы импорта и экспорта

cadwork поддерживает форматы, которые нужны в реальном проектировании и производстве деревянных конструкций. Здесь важен не сам список расширений, а понимание, где каждый формат используется.

Формат / направление	Для чего применяется
IFC	Open BIM-обмен с архитекторами, инженерами и BIM-координаторами
BCF	Передача замечаний и вопросов по BIM-модели
DXF/DWG	2D-подосновы, чертежи, обмен с CAD-средами
SAT	Передача геометрии и работа с 3D-данными
STL	3D-печать и отдельные визуальные/производственные сценарии
BTL / BTLx	Машинный обмен для деревянных элементов
BVN / BVX	Производственные форматы для обработки деревянных конструкций
DXF для CNC	Контуры, резка, панельные и металлические сценарии
DSTV	Передача металлических деталей и профилей
CSV / XLS	Списки, ведомости, обмен с Excel и производственными таблицами

IFC в рабочем процессе

IFC нужен для BIM-координации. Через него cadwork получает архитектурную основу и передает деревянную модель обратно. Это особенно полезно в проектах, где несколько дисциплин работают в разных программах.

DXF/DWG и PDF как подосновы

DXF/DWG применяются для планов, осей, контуров и обмена с классическими CAD-системами. PDF может использоваться как подложка для сравнения и построения, особенно если исходные данные пришли в виде чертежей.

BTL/BTLx и производственный обмен

BTL и BTLx важны для передачи деревянных деталей в машинную цепочку. Они описывают геометрию и обработки так, чтобы их можно было использовать в производстве. Для компании с ЧПУ это один из ключевых форматов.

CSV/XLS для списков

CSV и XLS полезны для передачи ведомостей в закупку, производство, ERP, сметные таблицы или внутренние документы. Даже при сильном CAM-контуре табличные данные остаются необходимыми.

Производительность, внедрение и требования к рабочему процессу

cadwork показывает лучший результат, когда внедрен как часть производственного процесса. Недостаточно установить программу и начать моделировать. Нужно настроить правила, шаблоны, атрибуты, списки, чертежи и машинные экспорты.

Библиотеки и стандарты

Компании стоит заранее определить:

• материалы;

• стандартные сечения;

• типы панелей;

• правила именования;

• группы и подгруппы;

• атрибуты;

• шаблоны чертежей;

• шаблоны списков;

• стандарты маркировки;

• типовые узлы;

• крепеж;

• машинные настройки.

Если этого не сделать, каждый проектировщик будет работать по-своему. В результате списки будут отличаться, чертежи станут непредсказуемыми, а производство получит неоднородные данные.

Роль шаблонов

Шаблоны экономят время. Хороший шаблон проекта содержит нужные настройки графики, атрибуты, слои, группы, оформление листов, списки и базовые правила. В деревянном строительстве повторяемость важна: даже индивидуальные дома часто используют одинаковую логику стен, перекрытий, кровли и маркировки.

Связь проектного отдела и производства

cadwork особенно полезен, когда проектировщики понимают производственные ограничения. Например, станок может иметь ограничения по длине, инструменту, углам обработки, способу зажима или типу операции. Если это не учитывать в модели, машинный экспорт не спасет ситуацию. Поэтому внедрение cadwork должно идти вместе с производством.

Обучение сотрудников

cadwork требует обучения. Пользователь должен понимать не только кнопки, но и философию работы: активные элементы, атрибуты, группы, производственную модель, списки, чертежи и машинный вывод. Чем лучше специалист понимает дерево и производство, тем быстрее он раскрывает программу.

Итоги обзора

cadwork 3D CAD/CAM/BIM — сильная профессиональная система для деревянного строительства, которая закрывает путь от 3D-модели до документации и производства. Ее основная ценность не в красивой визуализации, а в точной производственной модели: балках, панелях, стропилах, CLT-элементах, узлах, списках, чертежах и машинном экспорте.

Программа подходит компаниям, которые проектируют и изготавливают деревянные конструкции. Она особенно полезна для каркасного домостроения, фахверка, стропильных систем, CLT и mass timber, модульного строительства, панельного производства и предприятий с ЧПУ-оборудованием.

cadwork требует дисциплины, настройки и обучения, но именно это делает его профессиональным инструментом. В руках подготовленной команды он превращает модель деревянного здания в рабочий производственный контур: с понятными чертежами, точными ведомостями, проверяемыми узлами и данными для станков.

Для простого черчения cadwork может быть избыточен. Для компаний, где деревянная конструкция должна быть спроектирована, детализирована, посчитана, изготовлена и смонтирована, это одна из наиболее сильных CAD/CAM/BIM-систем в своей области.
