CYPE 3D — специализированная программа для расчета пространственных строительных конструкций, проверки стержневых систем, анализа узлов, проектирования соединений и расчета фундаментов. В ней работают не с архитектурной 3D-картинкой, а с инженерной расчетной моделью: узлами, стержнями, оболочками, закреплениями, сечениями, нагрузками, сочетаниями, усилиями, перемещениями и проверками по нормам.

Программа особенно сильна там, где конструкция описывается пространственной системой из балок, колонн, раскосов, ферм, рам, прогонов, связей и опорных элементов. В CYPE 3D можно рассчитывать конструкции из стали, железобетона, композита стали и бетона, алюминия, дерева и других материалов; помимо стержней программа поддерживает оболочки — плоские элементы постоянной толщины с полигональным контуром, которые разбиваются на конечные элементы для анализа напряжений и деформаций. CYPE 3D также включает проектирование сварных и болтовых соединений стальных профилей, базовых плит, отдельных фундаментов, свайных ростверков, фундаментных балок и связевых балок.

В практической работе CYPE 3D используют для расчета металлических каркасов промышленных зданий, рамных систем, ферм покрытия, навесов, галерей, эстакад, опор оборудования, мачт, пространственных стеллажей, технологических площадок, вспомогательных сооружений и комбинированных конструкций. Это программа для конструктора, который хочет не просто нарисовать модель, а получить расчетную схему, проверить элементы, увидеть проблемные места, подобрать сечения, выпустить отчеты и подготовить чертежи.

Место CYPE 3D в экосистеме CYPE

CYPE 3D входит в инженерную экосистему CYPE и хорошо раскрывается не только как самостоятельная программа, но и как часть связки с другими приложениями. Модель CYPE 3D может быть включена в CYPECAD как integrated 3D structure: это удобно, когда основное здание рассчитывается в CYPECAD, а сложный металлический фрагмент, навес, ферма или технологическая надстройка рассчитываются в CYPE 3D. Модели, созданные в CYPE 3D и сохраненные в формате .ed3, могут использоваться в CYPECAD, а данные по стальным профилям и усилиям могут передаваться в CYPE Connect для детального анализа соединений.

В рамках Open BIM-процессов CYPE 3D взаимодействует с BIMserver.center, экспортирует данные в IFC и GLTF, а также позволяет использовать результаты в других программах. Через BIMserver.center модель можно передавать в CYPE Connect, StruBIM Steel и Revit-сценарии, где важны не только стержни и усилия, но и компоненты соединений: пластины, болты, сварные швы, ребра жесткости и другие элементы стального узла.

При этом CYPE 3D не подменяет архитектурный BIM-редактор. Она не предназначена для моделирования фасадов, интерьеров, отделки или презентационной визуализации. Ее главная задача — пространственный расчет конструкций, инженерная проверка и выпуск расчетной документации.

Для каких конструкций подходит CYPE 3D

CYPE 3D оптимальна для пространственных систем, где важны взаимная работа стержней, узлов, опор и связей. Типовые задачи выглядят так:

• расчет стальной рамы промышленного здания;

• расчет фермы покрытия с прогонами и связями;

• моделирование колонн, балок и раскосов в пространственной расчетной схеме;

• проверка устойчивости сжатых элементов;

• расчет навеса, козырька, галереи или технологической площадки;

• проектирование опорных плит колонн;

• расчет свайных ростверков, отдельных фундаментов, tie beams и strap beams;

• анализ перемещений, реакций, внутренних усилий и деформированной схемы;

• проектирование сварных и болтовых соединений;

• подготовка отчетов и чертежей после расчета.

CYPE 3D удобна для конструкций, которые слишком сложны для ручного плоского расчета, но не требуют полноценного моделирования здания в архитектурной BIM-среде. Например, пространственная ферма покрытия с разными уклонами, колоннами разной высоты, связями в нескольких плоскостях и опорными плитами гораздо естественнее описывается в CYPE 3D, чем в таблицах или простых 2D-калькуляторах.

Интерфейс и рабочая логика программы

Интерфейс CYPE 3D построен вокруг последовательности инженерных действий: сначала создается проект, затем задаются общие данные, строится геометрия, назначаются свойства элементов, вводятся нагрузки, выполняется расчет, проверяются результаты, оформляются соединения, фундаменты, отчеты и чертежи.

В нижней части рабочей области используются основные режимы, среди которых важны Structure и Foundation. В режиме Structure выполняется основная работа с расчетной моделью: узлами, стержнями, оболочками, нагрузками, свойствами и результатами. В режиме Foundation программа переходит к расчету фундаментов, где видны опорные участки вертикальных элементов и доступны инструменты для создания footing, pile cap, tie beam, strap beam и ограничений фундаментов.

Верхняя часть интерфейса разделена на вкладки, каждая из которых соответствует этапу работы:

Вкладка	Что в ней делается
Job / Project	общие данные проекта, нормы, материалы, расчетные случаи, BIMserver.center
Geometry	ввод узлов, стержней, колонн, балок, оболочек, сеток, уровней и размеров
Properties	закрепления, шарниры, связи, buckling, lateral buckling, диафрагмы
Load / Loads	нагрузки на узлы, стержни, оболочки, панели и поверхности
Joints	создание, редактирование, расчет и проверка соединений
Analysis	расчет, проверки, перемещения, реакции, усилия, деформации, buckling, modal, pushover
Reinforcement	редактирование армирования и сечений колонн/балок
Foundation	расчет фундаментов, ростверков, фундаментных балок и ограничений



Работа в CYPE 3D не сводится к одному окну рассчитать. Программа заставляет конструктора пройти нормальную инженерную цепочку: задать исходные нормативные условия, построить корректную расчетную схему, назначить материалы и сечения, проверить закрепления, ввести нагрузки, запустить анализ и только после этого смотреть результаты. Такой подход снижает риск типовой ошибки, когда модель выглядит красиво, но расчетная схема не соответствует реальной работе конструкции.

Создание нового проекта

Новый проект создается через File → New. В диалоге New job задаются имя файла и описание. Модель сохраняется в файле с расширением .ed3; рядом формируются служебные данные проекта. На старте можно выбрать пустую модель или сценарий автоматического ввода данных из IFC, если исходная модель содержит расчетные IFC-сущности.

После создания файла задаются General data: нормы, материалы, расчетные случаи, сочетания, параметры предельных состояний и дополнительные расчетные настройки. Этот этап нельзя пропускать, потому что от него зависят доступные материалы, проверки, сочетания нагрузок и формат итоговой расчетной документации.

Типовая последовательность выглядит так:

1. File → New — создать проект.

2. General data — задать нормы, материалы и load cases.

3. Geometry — построить узлы, стержни, оболочки, колонны и балки.

4. Properties — назначить закрепления, шарниры, buckling и lateral buckling.

5. Load — ввести нагрузки.

6. Joints — создать или сгенерировать соединения.

7. Analysis — выполнить расчет и посмотреть результаты.

8. Reinforcement — отредактировать армирование или сечения колонн и балок.

9. Foundation — рассчитать фундаменты.

10. File — получить отчеты и чертежи.

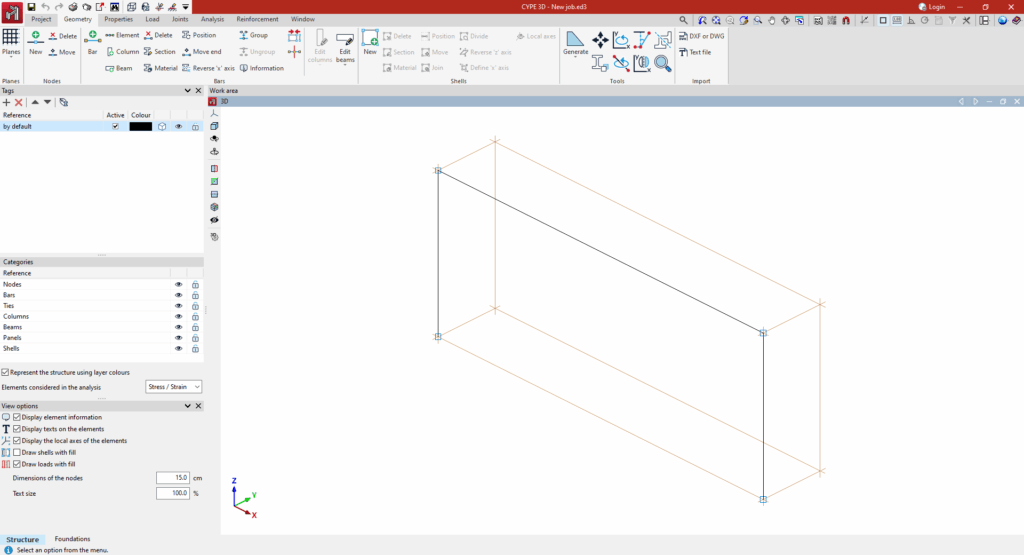

Импорт расчетной модели из IFC

CYPE 3D может автоматически создавать расчетную модель из IFC, но здесь важно понимать принцип: программа импортирует не любую физическую BIM-модель здания, а именно структурную аналитическую модель. Для корректного импорта нужны IFC-сущности расчетной схемы, например IFCStructuralPointConnection для узлов и IFCStructuralCurveMember для стержней. Если IFC содержит только физические балки, колонны и перекрытия без аналитической структуры, CYPE 3D не сможет собрать расчетную модель как набор узлов и стержней.

Импорт через IFC полезен, когда расчетная схема уже была подготовлена в другой программе, например в расчетном комплексе или BIM-инструменте, способном экспортировать structural analysis model. После импорта инженер проверяет узлы, стержни, закрепления, назначает или уточняет сечения через Describe section, контролирует ориентацию элементов, нагрузки и только затем запускает расчет.

Геометрия модели: узлы, стержни, колонны, балки и оболочки

Основная расчетная модель CYPE 3D строится на узлах и стержнях. Узел задает точку в пространстве, а стержень соединяет два узла. На пересечениях программа формирует расчетные связи, поэтому правильная геометрия особенно важна: если элементы визуально пересекаются, но расчетно не связаны, модель будет работать не так, как задумывал инженер.

Вкладка Geometry объединяет инструменты для построения модели. В ней используются группы Drawings, Nodes, Bars, Shells, Tools и Import. Через эти инструменты вводятся сетки, уровни, размеры, reference lines, узлы, стержни, колонны, балки, оболочки и вспомогательные элементы. Для колонн используется команда Column, для балок — Beam, для стержневых элементов — инструменты группы Bars.

В CYPE 3D стержни могут представлять:

• колонны;

• главные балки;

• второстепенные балки;

• ферменные раскосы;

• стойки;

• прогоны;

• связи покрытия;

• связи по колоннам;

• элементы пространственных рам;

• элементы из стали, железобетона, алюминия, дерева или материала с заданными механическими свойствами.

Оболочки применяются для плоских двухмерных элементов постоянной толщины. Они задаются полигональным контуром, включаются в глобальную матрицу жесткости и разбиваются на треугольные конечные элементы. Для оболочек задаются толщина, материал, положение относительно плоскости ввода, параметры дискретизации, направление осей, внутренние и внешние закрепления, а также integration strips для получения усилий по заданным полосам.

Работа с уровнями и сетками

Уровни в CYPE 3D особенно полезны для конструкций зданий, где элементы привязаны к этажам, отметкам ферм, поясам, перекрытиям или ярусам технологической площадки. Если модель содержит колонны и балки, уровни позволяют быстрее вводить вертикальные элементы и контролировать, к какой отметке относится каждый элемент.

Для колонн требуется задать начальный и конечный уровень. При создании колонны через Geometry → Column в окне свойств выбираются Initial level и Final level, после чего программа понимает, между какими отметками должен быть создан вертикальный элемент. Элемент, расположенный между двумя уровнями, относится к нижнему уровню, а элемент на отметке уровня закрепляется за соответствующим уровнем.

Сетки и reference lines помогают строить регулярные каркасы. Для промышленного здания это удобно: можно задать оси по X и Y, затем быстро вводить колонны по пересечениям осей, балки по линиям сетки, фермы по выбранным пролетам. В отличие от обычного CAD-чертежа, здесь сетка служит не только графической подложкой, а рабочим инструментом для точного ввода расчетной схемы.

Сечения и материалы

Назначение сечений — один из ключевых этапов работы. В CYPE 3D стержневой элемент не может быть просто линией: ему нужно задать материал, тип сечения, ориентацию локальных осей и расчетные параметры. Для стали используются прокатные, сварные и холодногнутые профили; для железобетона — прямоугольные, круглые и другие сечения, применяемые для колонн и балок; для алюминия и дерева доступны свои расчетные свойства и проверки. Расчетная модель CYPE 3D допускает стальные, алюминиевые, бетонные, деревянные и generic section bars, заданные через механические и геометрические характеристики.

На практике инженер обычно действует так:

1. строит геометрию;

2. выбирает группу элементов;

3. назначает материал;

4. выбирает тип сечения;

5. задает серию профилей или конкретный профиль;

6. проверяет локальные оси;

7. при необходимости разрешает программе оптимизировать размер сечения;

8. после расчета проверяет utilization, усилия и предельные состояния.

Для стальных конструкций особенно важна ориентация профиля. Например, двутавр в колонне и двутавр в балке могут иметь разные главные плоскости работы. Ошибка ориентации приведет к неверным жесткостям, прогибам, проверкам устойчивости и результатам подбора.

Свойства элементов и закрепления

Вкладка Properties отвечает за поведение расчетной схемы. Здесь задаются не сами координаты и не нагрузки, а то, как элементы связаны между собой и с опорами. В CYPE 3D можно настраивать внутренние и внешние закрепления узлов, связи, диафрагмы, buckling, lateral buckling, bracing pairs, end fixings, plastic hinges и deflection groups. Для оболочек настраиваются внутренние и внешние закрепления, а также полосы интегрирования усилий.

Главные понятия этого раздела:

Параметр	Что означает в расчетной модели
Internal fixity	связь элемента с узлом или смежными элементами
External fixity	закрепление узла относительно внешней опоры
Pinned node	шарнирный узел
Fixed node	жесткое закрепление
Generic node	узел с индивидуально заданными степенями свободы
Ties	связи перемещений между узлами
Buckling	параметры потери устойчивости стержня
Lateral buckling	параметры боковой потери устойчивости изгибаемого элемента
Deflection groups	группы для контроля прогибов

Для металлических рам и ферм это критический блок. Конструкция с шарнирными узлами и конструкция с жесткими узлами могут иметь одинаковую геометрию, но совершенно разные усилия. Если в ферме случайно оставить жесткие сопряжения там, где должны быть шарниры, пояса и раскосы начнут получать изгибающие моменты, которые не соответствуют расчетной идеализации. Если, наоборот, задать шарнир там, где реальный узел жесткий, программа занизит пространственную жесткость рамы.

Buckling и lateral buckling

CYPE 3D позволяет учитывать устойчивость стержневых элементов через параметры Buckling и Lateral buckling. Это нужно для сжатых колонн, раскосов, сжатых поясов ферм, длинных балок и элементов, которые могут потерять устойчивость в одной из плоскостей.

Buckling связан с расчетной длиной и коэффициентами потери устойчивости. В CYPE 3D можно работать с коэффициентами в разных плоскостях, анализировать критические коэффициенты нагрузки и назначать полученные значения стержням после анализа. Линейный buckling analysis определяет критические load factors и формы потери устойчивости для расчетных комбинаций; на этой основе программа может назначать buckling coefficients элементам, входящим в анализируемые группы.

Lateral buckling нужен для изгибаемых элементов, например стальных балок, у которых может произойти боковой изгиб с кручением. В этом случае важны раскрепления сжатого пояса, длина между связями, условия закрепления и плоскость работы элемента.

В инженерном смысле этот блок нельзя воспринимать как формальность. Именно настройки buckling и lateral buckling часто определяют итоговую пригодность сечения: элемент может проходить по прочности, но не проходить по устойчивости.

Ввод нагрузок

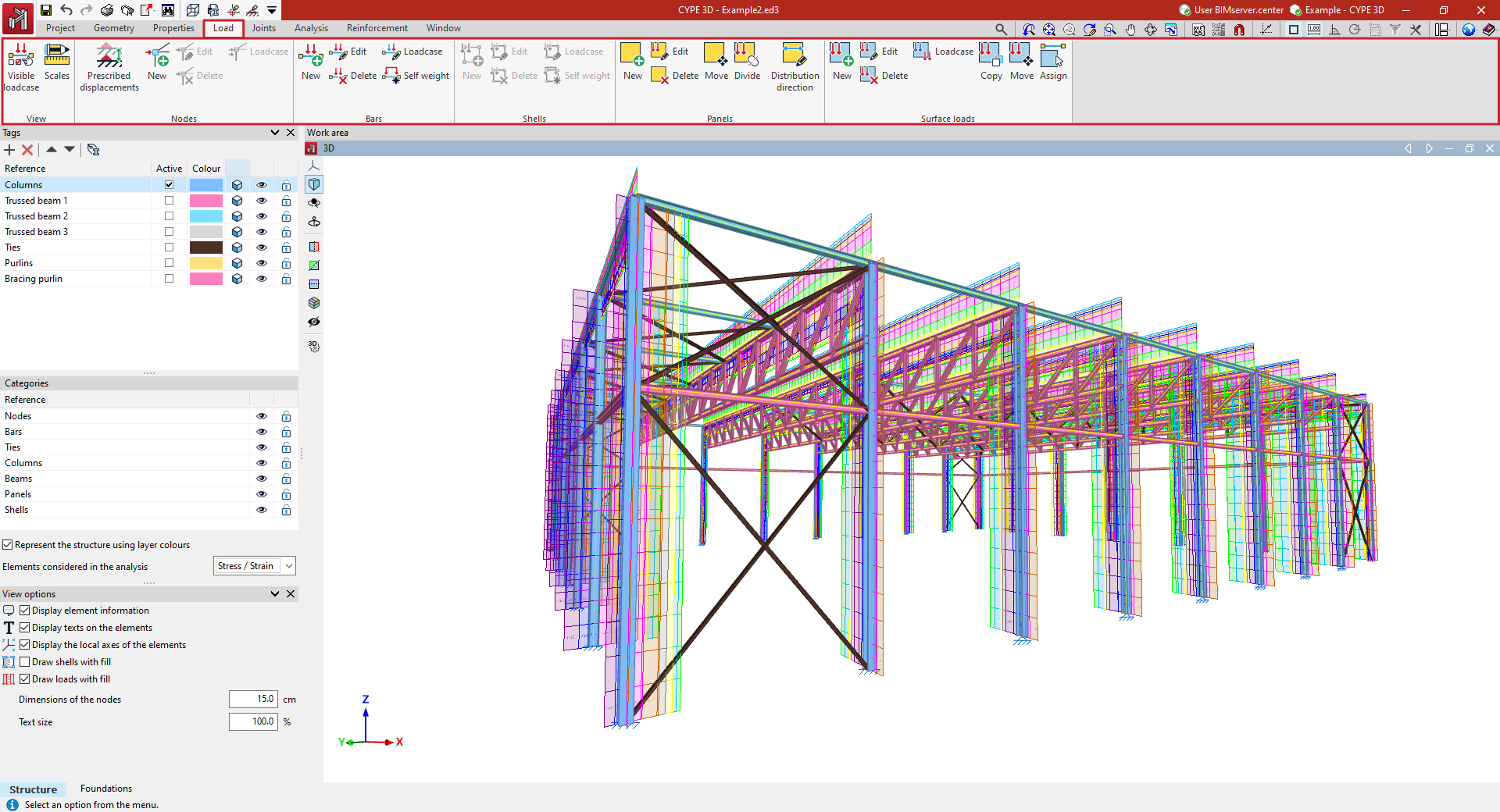

Вкладка Load используется для просмотра, ввода и редактирования нагрузок на расчетную модель. В CYPE 3D нагрузки можно задавать на узлы, стержни, оболочки, панели и поверхности. Для каждого воздействия задается load case, тип нагрузки, значение и направление. Программа также работает с температурными воздействиями, prescribed displacements and rotations и автоматической генерацией собственного веса.

Структура вкладки Load понятна по группам:

Группа	Назначение
Display / View	отображение нагрузок и масштаб визуализации
Nodes	нагрузки на узлы и заданные перемещения
Bars	нагрузки на стержни, включая собственный вес
Shells	нагрузки на оболочки
Panels	панели для распределения поверхностных нагрузок на элементы
Surface loads	ввод поверхностных нагрузок

Для стержней доступны разные типы нагрузок: point load, uniform load, strip load, triangular load, trapezoidal load, applied moment и температурные воздействия. Для узлов можно задавать сосредоточенные силы и моменты в нужном направлении. Нагрузки можно выбирать по load case, отображать только активный расчетный случай или показывать все случаи сразу разными цветами.

В расчетной практике это дает нормальный контроль модели. Например, для навеса можно отдельно задать собственный вес, постоянные нагрузки покрытия, снег, ветер в разных направлениях, технологические нагрузки и монтажные воздействия. Затем программа использует эти случаи в сочетаниях, а инженер проверяет усилия и перемещения не по одному произвольному сценарию, а по расчетным комбинациям.

Панели и поверхностные нагрузки

Один из полезных механизмов CYPE 3D — распределение поверхностных нагрузок через панели. Это нужно, когда нагрузка фактически приложена к площади покрытия или стены, но в расчетной модели должна быть передана на стержневые элементы.

Пример: на кровлю действует снеговая нагрузка. В модели есть фермы, прогоны и связи. Инженер задает panel или surface load, а программа распределяет нагрузку на элементы, участвующие в восприятии этой площади. Это удобнее, чем вручную пересчитывать снег в линейные нагрузки на каждый прогон и контролировать зоны распределения.

Поверхностные нагрузки полезны для:

• покрытия промышленного здания;

• стеновых панелей под ветровую нагрузку;

• настилов технологических площадок;

• зон с разной интенсивностью нагрузки;

• локальных площадей обслуживания оборудования;

• оболочечных элементов и комбинированных схем.

Расчет и анализ модели

Вкладка Analysis используется для запуска расчета, проверки элементов и просмотра результатов. После расчета доступны перемещения узлов, реакции в опорах, усилия в стержнях и integration strips, деформированная схема, contour plots, результаты проверок и подробные отчеты по ultimate-limit-state checks.

CYPE 3D поддерживает несколько уровней анализа:

• линейный расчет напряженно-деформированного состояния;

• нелинейный расчет для соответствующих сценариев;

• расчет расчетных сочетаний;

• buckling analysis;

• modal vibration analysis;

• pushover analysis при наличии соответствующих модулей;

• проверку элементов по нормам;

• анализ соединений;

• проверку фундаментов.

Линейный расчет нужен для базовой инженерной картины: реакции, N, Vy, Vz, Mt, My, Mz, перемещения и прогибы. Buckling analysis помогает определить критические коэффициенты нагрузки и формы потери устойчивости. Modal analysis определяет частоты, периоды, формы колебаний, коэффициенты участия и проценты вовлеченной массы. Pushover analysis используется для нелинейной статической оценки поведения конструкции под возрастающими боковыми нагрузками, включая capacity curve и performance point.

Просмотр результатов

После расчета инженер работает не только с итоговой фразой проходит / не проходит. CYPE 3D дает набор результатов, которые нужно анализировать последовательно.

Основные результаты:

Результат	Что проверяют
Displacements	перемещения узлов, общая жесткость, сервисные ограничения
Reactions	реакции опор, нагрузки на фундаменты, корректность схемы
Forces	продольные силы, поперечные силы, моменты, кручение
Deformed shape	характер деформации, слабые зоны, ошибки закреплений
Contour plots	распределение результатов по оболочкам
U.L.S. checks	проверки по предельным состояниям
Issues	предупреждения, ошибки модели, проблемные элементы

Хороший рабочий порядок такой: сначала смотреть не проверки, а деформированную схему. Если конструкция деформируется неожиданно, значит проблема может быть в закреплении, шарнире, направлении нагрузки, локальных осях или связях. Только после этого имеет смысл анализировать усилия и utilization по элементам.

Modal analysis

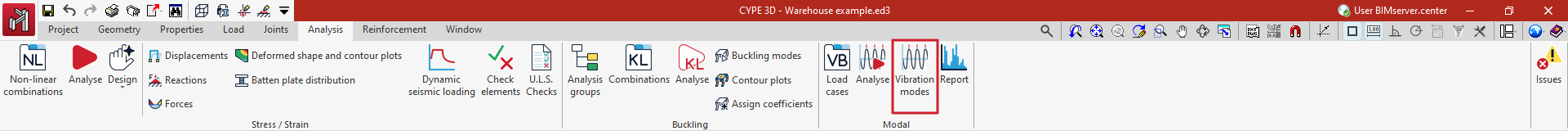

Модальный анализ в CYPE 3D используется для оценки динамических характеристик конструкции. Программа определяет формы колебаний, частоты, периоды, participation coefficients и проценты mobilised mass по направлениям анализа. В настройках можно задавать направления массы: Translational X and Y and rotational Z и/или Translational Z and rotational X and Y; число форм можно определить автоматически до достижения требуемого процента массы или задать вручную.

Для легких металлических конструкций модальный анализ особенно полезен. Навесы, галереи, мачты, площадки обслуживания и ферменные покрытия могут иметь малую массу и заметную гибкость. Проверка частот и форм колебаний помогает понять, нет ли нежелательных динамических эффектов и какие части конструкции участвуют в основных формах.

Buckling analysis

Расчет устойчивости в CYPE 3D выполняется не только через ручное задание расчетных длин. Программа может выполнять linear buckling analysis, находить critical load factors и buckling deformations для анализируемых комбинаций. Для разных групп элементов можно создавать analysis groups, чтобы исследовать потерю устойчивости отдельных подсистем: колонн, прогонов, сжатых поясов, элементов башни или рамной системы.

После buckling analysis инженер может посмотреть форму потери устойчивости, вклад отдельных стержней и назначить коэффициенты потери устойчивости в плоскостях. Это особенно важно для конструкций, где ручное назначение коэффициента расчетной длины на глаз слишком грубо: пространственная рама, система с раскосами, ферма с частично раскрепленными поясами, колонны с разными условиями закрепления по высоте.

Pushover analysis

Pushover analysis в CYPE 3D предназначен для нелинейной статической оценки поведения конструкции под возрастающими боковыми нагрузками. В таком анализе боковые нагрузки прикладываются постепенно под контролем перемещений, что позволяет оценить нелинейный ответ конструкции, образование пластических шарниров, capacity curve и seismic performance point.

Этот инструмент нужен не для каждого проекта. Для обычной небольшой фермы или простой рамы чаще достаточно стандартного линейного расчета, проверок устойчивости и нормативных сочетаний. Но для сейсмически значимых сооружений, нестандартных рамных систем и конструкций, где важно понять запас пластического перераспределения, pushover analysis становится инструментом более глубокого инженерного анализа.

Соединения и узлы металлоконструкций

Вкладка Joints используется для создания, редактирования, расчета и проверки соединений. CYPE 3D умеет работать с узлами на стыке стержней, соединениями на концах элементов, baseplates, группами элементов в одном узле, сварными и болтовыми компонентами. Соединение можно создать вручную через New, выбрать узел или конец элемента, после чего открывается редактор соединения.

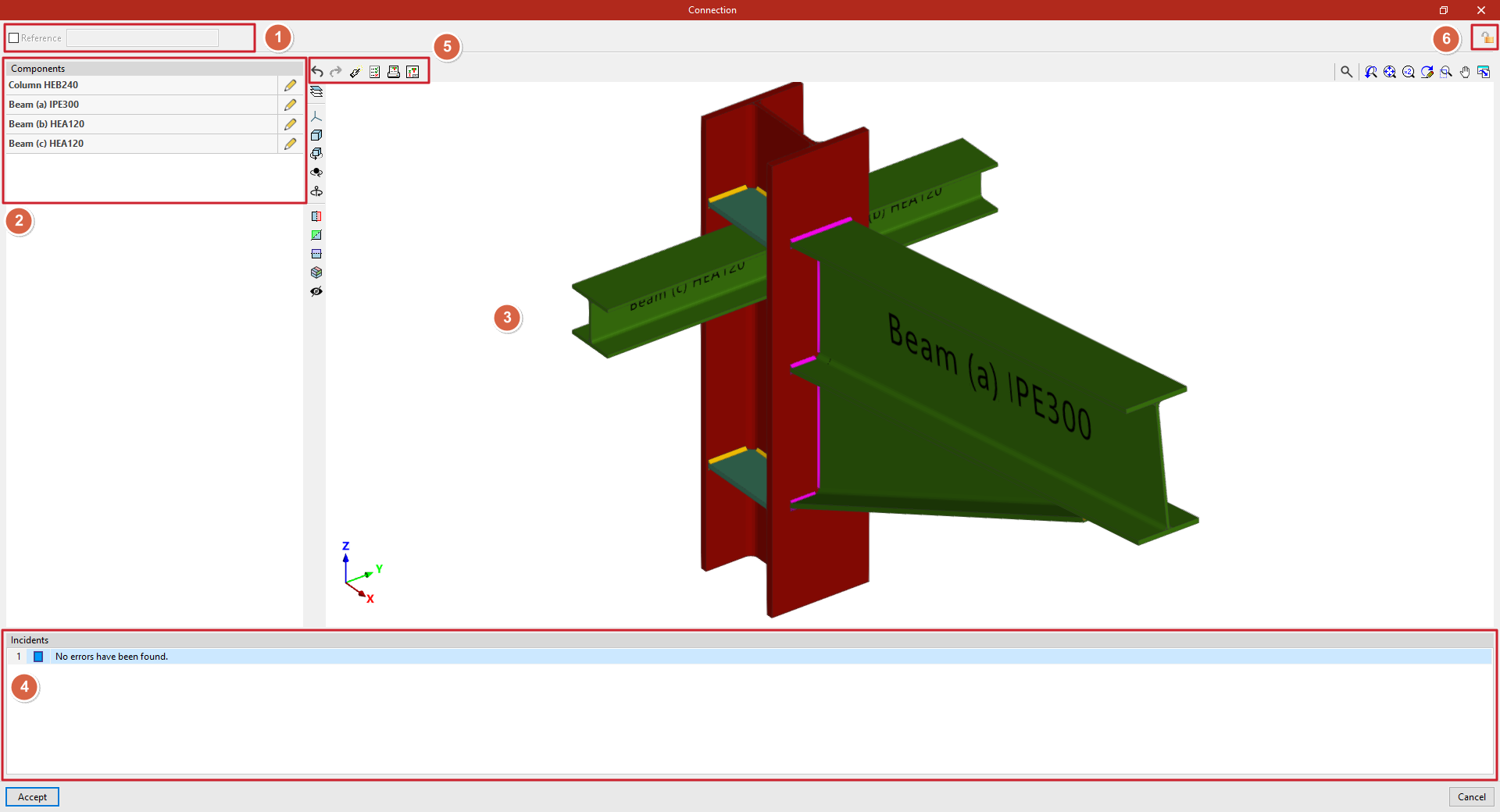

В редакторе соединений важны несколько областей:

• Reference — обозначение узла;

• Components — список компонентов соединения;

• 3D viewer — трехмерное представление узла;

• Issues — ошибки и предупреждения;

• инструменты расчета, проверки и просмотра детальной информации;

• Undo и Redo для отмены или возврата действий;

• блокировка узла, если его не нужно изменять при автоматическом design.

После проверки соединения программа отображает состояние узлов разными цветами в зависимости от результата проверок. Это удобно в большой модели: инженер быстро видит, какие узлы рассчитаны, какие требуют редактирования, где не хватает компонента, где есть ошибки определения и где проект еще не был рассчитан.

Автоматическая генерация соединений

CYPE 3D позволяет не только вручную создавать соединения, но и использовать автоматическую генерацию. Это полезно для регулярных стальных каркасов, где много типовых узлов: база колонны, примыкание балки к колонне, соединение раскоса, ферменные узлы, повторяющиеся узлы рам.

Практически это работает так:

1. модель рассчитывается;

2. элементы имеют сечения и усилия;

3. инженер переходит в Joints;

4. задает или генерирует соединения;

5. программа определяет совместимые узлы;

6. инженер проверяет и редактирует узлы;

7. для сложных случаев узлы дорабатываются вручную или передаются в CYPE Connect.

Важно понимать ограничение: автоматизация хорошо работает на типовых соединениях. Сложный уникальный узел с нестандартными пластинами, несколькими пересекающимися элементами, особыми требованиями производства и монтажными ограничениями все равно требует инженерной проверки.

Армирование и редактирование колонн/балок

Вкладка Reinforcement используется для детального редактирования армирования и/или сечений колонн и балок, которые были введены как соответствующие элементы через Geometry. В группе Columns доступны инструменты редактирования армирования колонн и блокировки армирования, чтобы оно не менялось при последующем расчете. В группе Beams доступны инструменты редактирования армирования балок, назначения армирования одной балки другим и блокировки армирования.

Для железобетонных элементов этот раздел важен после первичного расчета. Программа может выполнить автоматический подбор, но инженер должен оценить конструктивность: диаметры, количество стержней, размещение, повторяемость решений, удобство армирования на площадке, соответствие принятой проектной логике.

Фундаменты в CYPE 3D

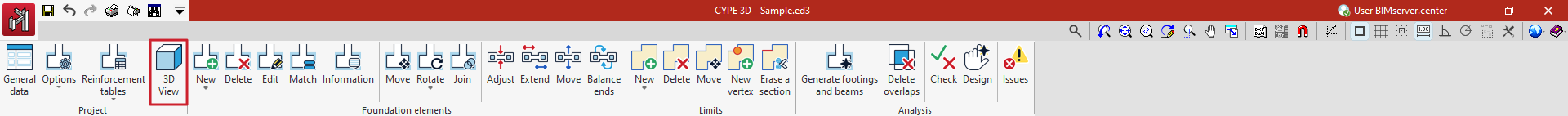

Нижняя вкладка Foundation переводит работу от надземной расчетной модели к основаниям. В этом режиме отображаются начала вертикальных стержней, у которых в основании задано внешнее закрепление с фиксированными перемещениями. Доступны инструменты для общих настроек фундамента, создания foundation elements, задания polygonal limits, автоматической генерации footing и beams, анализа, проверки и проектирования фундаментных элементов.

В CYPE 3D можно работать с такими фундаментными элементами:

• isolated footings;

• combined footings;

• pile caps;

• baseplates;

• tie beams;

• strap beams;

• beams with automatic balancing at the ends;

• polygonal limits for footings;

• reinforcement tables for foundation elements.

В General data для фундаментов задаются материалы: тип бетона, maximum aggregate size, сталь для footings, pile caps, strap and tie beams. В разделе грунта можно включить Verify footing sliding, задать параметры сопротивления сдвигу, ввести allowable soil stresses для persistent situations и seismic/accidental conditions. Для свай задаются eccentricity for the minimum moment, reduced axial forces, buckling coefficient и lateral stability analysis of the pile.

Footings, pile caps, tie beams и strap beams

В CYPE 3D фундаменты не являются простой графической подложкой. Они рассчитываются и проверяются как конструктивные элементы. Для isolated footing программа позволяет редактировать геометрию, армирование, проверять элемент отдельно, смотреть detailing и 3D view. Для pile caps настраиваются параметры ростверка, количество свай, армирование и конструктивные опции. Для strap beams и tie beams задаются типы, reference, размеры, продольное и поперечное армирование.

Разница между tie beam и strap beam принципиальна. Tie beam связывает фундаменты и работает как связевой элемент. Strap beam используется для центрирования или балансировки нагрузки, например у фундамента возле границы участка, стены или зоны, где подошву нельзя развить симметрично. В CYPE 3D для strap beam можно задавать, балансирует ли балка нагрузку у начала или у конца, а команда Beam with automatic balancing at the ends позволяет программе автоматически определить, где требуется балансировка.

Ограничения фундаментов

Вкладка Foundation позволяет задавать Limits — polygonal limits для фундаментов. Это полезно, когда подошва не может выходить за границу участка, попадать в лифтовую шахту, инженерный канал, соседний фундамент, подземный резервуар или другую запретную зону. Такие ограничения особенно важны в реконструкции, на стесненных площадках и при проектировании фундаментов возле существующих зданий.

Вручную учитывать такие ограничения сложно: инженер может подобрать фундамент по несущей способности, но затем обнаружить, что геометрия не помещается в доступную область. CYPE 3D позволяет включать эти ограничения в процесс проектирования, чтобы конструктивное решение было ближе к реальным условиям площадки.

Отчеты, чертежи и экспорт данных

После расчета CYPE 3D формирует расчетные отчеты, чертежи и табличные данные. Отчеты включают результаты проверок по нормам для элементов и могут экспортироваться в HTML, DOCX, PDF, RTF и TXT. Чертежи проекта экспортируются в DWG, DXF и PDF. Также можно получить CSV-файлы с данными по геометрии узлов, усилиям по load cases, combinations и envelopes of bars.

Для инженера это значит, что CYPE 3D закрывает не только расчет, но и значительную часть оформительской работы. Результаты можно передать в расчетный отчет, чертежи — в CAD-среду, усилия — в таблицы для дополнительной проверки или передачи смежникам. Особенно полезен CSV-экспорт, когда нужно быстро отфильтровать максимальные усилия, проверить реакции, собрать нагрузки на фундаменты или подготовить данные для нестандартного расчета.

Практический сценарий: расчет стальной рамы

Типовая работа со стальной рамой в CYPE 3D выглядит следующим образом.

1. Создание проекта

Инженер создает новый файл через File → New, задает имя проекта и описание. Затем открывает General data, выбирает нормы, материалы, load cases и расчетные параметры.

2. Построение геометрии

Во вкладке Geometry задается сетка здания. По осям вводятся колонны через Column, между колоннами — балки или ригели через Beam, затем добавляются раскосы, прогоны, связи покрытия и связи по колоннам. Если конструкция имеет несколько отметок, заранее создаются Levels.

3. Назначение сечений

Колоннам назначаются, например, двутавровые или прямоугольные стальные профили. Балкам — соответствующие профили или серии профилей для подбора. Раскосам — круглые, квадратные, трубчатые или уголковые сечения в зависимости от принятого решения. Проверяется ориентация локальных осей.

4. Настройка закреплений

В Properties задаются external fixity в основании колонн: шарнир, заделка или упругое закрепление. В узлах рам задается internal fixity: жесткие сопряжения, шарниры или частичные закрепления. Для раскосов можно задавать поведение, соответствующее их расчетной роли.

5. Ввод нагрузок

Во вкладке Load вводятся постоянные нагрузки, снег, ветер, эксплуатационные воздействия, нагрузки оборудования, температурные воздействия. Нагрузки распределяются на узлы, стержни, панели или поверхности.

6. Расчет

Во вкладке Analysis запускается расчет. После этого инженер проверяет displacement, reactions, forces, deformed shape, U.L.S. checks и issues. Если элемент не проходит, корректируются сечения, связи, раскрепления или расчетные параметры.

7. Соединения и фундаменты

После расчета во вкладке Joints создаются соединения: baseplates, балочные узлы, узлы раскосов. Затем в Foundation подбираются footings, pile caps, tie beams или strap beams.

8. Документация

Формируются отчеты, чертежи, DWG/DXF/PDF и CSV-данные.

Практический сценарий: ферма покрытия

Для фермы покрытия CYPE 3D удобна тем, что позволяет быстро проверить не только отдельную ферму, но и ее пространственную работу с прогонами и связями.

Рабочая схема:

1. строятся пояса фермы;

2. вводятся стойки и раскосы;

3. назначаются шарниры или частичные закрепления в узлах;

4. задаются прогоны покрытия;

5. добавляются связи по верхнему и нижнему поясу;

6. через панели распределяются нагрузки кровли;

7. вводятся снеговые и ветровые воздействия;

8. проверяются усилия в поясах, раскосах и опорных узлах;

9. анализируется устойчивость сжатых элементов;

10. подбираются сечения и соединения.

Для фермы особенно важно правильно задать internal fixity. Если ферма рассчитывается как шарнирно-стержневая система, но в программе оставлены жесткие узлы, в элементах появятся изгибающие моменты. Если же реальная ферма имеет жесткие сварные узлы, а модель задана чрезмерно шарнирной, жесткость может быть занижена. CYPE 3D дает инструменты для обоих подходов, но выбор остается инженерным.

Практический сценарий: опорная плита колонны

База колонны — распространенный узел, где CYPE 3D полезна благодаря связке расчета стержневой модели и узлов. Сначала рассчитывается пространственная конструкция, затем программа получает реакции и усилия в основании колонны. На основе этих усилий создается baseplate: плита, анкеры, сварные швы, ребра жесткости и другие компоненты.

В редакторе соединений инженер проверяет:

• геометрию плиты;

• расположение анкеров;

• толщину плиты;

• сварные швы;

• передачу усилий;

• предупреждения в Issues;

• результат нормативных проверок;

• пригодность узла для фактического изготовления.

Если типовой узел не проходит, можно увеличить толщину плиты, изменить габариты, добавить ребра, изменить анкеры или пересмотреть закрепление колонны в расчетной модели.

Практический сценарий: фундаменты под металлический каркас

После расчета металлического каркаса реакции на опорах переходят в задачу фундаментов. В CYPE 3D удобно, что расчетная модель надземной части и фундаментная часть связаны внутри одного рабочего процесса.

Обычная последовательность:

1. в основании колонн задаются внешние закрепления;

2. после расчета проверяются реакции;

3. открывается нижняя вкладка Foundation;

4. задаются General data для бетона, арматуры и грунта;

5. включается проверка скольжения при необходимости;

6. вводятся allowable soil stresses;

7. создаются footings или pile caps;

8. добавляются tie beams и strap beams;

9. задаются limits, если фундамент ограничен границами;

10. выполняется расчет и проверка;

11. выпускаются чертежи и отчеты.

Такой сценарий хорошо подходит для промышленных зданий, навесов, технологических площадок и легких рам, где фундаментная часть относительно компактна, но должна быть связана с расчетными усилиями каркаса.

Работа с оболочками

Оболочки в CYPE 3D расширяют возможности программы за пределы чисто стержневых систем. Это плоские элементы постоянной толщины с полигональным периметром. Они вводятся в глобальную матрицу жесткости через трехмерную конечно-элементную модель из шестиузловых треугольных плоских оболочек. В оболочке учитываются мембранные усилия и изгибная работа, а плотность сетки регулируется через максимальный размер треугольника в локальных направлениях.

Оболочки применимы, когда в конструкции есть плиты, стенки, панели, листовые элементы, диафрагмы или другие плоские элементы, которые нельзя корректно заменить одним стержнем. В CYPE 3D для них задаются материал, толщина, subgrade modulus при необходимости, внутреннее и внешнее закрепление, направление осей и integration strips.

Связь с CYPECAD

CYPECAD и CYPE 3D решают разные, но пересекающиеся задачи. CYPECAD удобен для зданий с железобетонными конструкциями, этажами, колоннами, балками, перекрытиями и фундаментами. CYPE 3D удобен для пространственных стержневых фрагментов, особенно металлических конструкций, ферм, навесов, рам, связей и нестандартных пространственных систем.

Модель CYPE 3D можно импортировать в CYPECAD как integrated 3D structure. Это полезно, когда здание имеет основной железобетонный каркас, но к нему добавляется стальная надстройка, козырек, ферма, покрытие, технологическая площадка или другой пространственный элемент. В таком сценарии CYPE 3D отвечает за детальную расчетную модель стального фрагмента, а CYPECAD — за общий расчет здания и интеграцию с остальными конструкциями.

Связь с CYPE Connect и StruBIM Steel

CYPE 3D может передавать усилия и сечения в CYPE Connect для детального анализа соединений. Это логично: в CYPE 3D инженер получает глобальные усилия в стержнях и узлах, а в CYPE Connect можно глубже проработать компоненты соединения, проверить болты, пластины, сварные швы, ребра, контактные зоны и конструктивные детали.

StruBIM Steel полезен, когда расчетная схема должна перейти в более детализированную стальную модель. В результате CYPE 3D может занимать место расчетного ядра для пространственной конструкции, а детальная проработка узлов и стальных компонентов выполняется в специализированных приложениях.

Сильные стороны CYPE 3D

CYPE 3D сильна не одной функцией, а сочетанием расчетного моделирования, проверок, узлов, фундаментов и документации.

Главные преимущества

Сильная сторона	Почему это важно
Пространственная стержневая модель	удобно для рам, ферм, связей, промышленных каркасов
Разные материалы	сталь, бетон, композит, алюминий, дерево и generic materials
Оболочки	можно учитывать плоские элементы постоянной толщины
Нагрузки на узлы, стержни, панели и поверхности	проще моделировать реальные воздействия
Buckling и modal analysis	глубокая проверка устойчивости и динамики
Pushover analysis	нелинейная сейсмическая оценка для специальных задач
Joints	расчет и проверка стальных соединений
Foundation	фундаменты внутри того же рабочего процесса
Отчеты и чертежи	PDF, DOCX, HTML, RTF, TXT, DWG, DXF, CSV
Open BIM	обмен через BIMserver.center, IFC и GLTF

Для инженера-конструктора особенно ценно, что программа объединяет глобальную модель и прикладные конструктивные проверки. Можно рассчитать раму, увидеть усилия, подобрать элементы, проверить соединения, перейти к фундаментам и получить документацию без постоянного ручного переноса данных между разрозненными инструментами.

Ограничения и нюансы

CYPE 3D требует инженерного понимания расчетной схемы. Это не программа, где достаточно импортировать красивую 3D-модель и нажать одну кнопку. Пользователь должен понимать, что такое узел, стержень, internal fixity, external fixity, шарнир, заделка, расчетная длина, локальные оси, load case, combination, buckling, lateral buckling и предельные состояния.

Главные ограничения и нюансы:

• импорт IFC зависит от наличия именно расчетной аналитической модели;

• сложные физические BIM-модели без structural analysis entities не превращаются автоматически в корректную расчетную схему;

• автоматические соединения требуют проверки инженером;

• нестандартные узлы лучше детализировать в специализированной среде;

• неверные шарниры и закрепления дают формально рассчитанную, но инженерно неправильную модель;

• результаты buckling analysis нужно интерпретировать, а не просто принимать без анализа;

• часть продвинутых расчетных сценариев зависит от набора доступных модулей;

• программа не предназначена для архитектурного моделирования и визуализации.

В CYPE 3D особенно заметен принцип: качество результата зависит от качества расчетной модели. Если геометрия, сечения, связи и нагрузки заданы корректно, программа дает мощный инструмент проверки. Если исходная схема ошибочна, точный расчет только аккуратно обработает ошибочные исходные данные.

Сравнение с аналогами

CYPE 3D находится в одном поле с расчетными программами для строительных конструкций, но имеет собственный профиль: пространственные стержневые конструкции, узлы, фундаменты и интеграция с экосистемой CYPE.

Программа	Чем отличается от CYPE 3D
Dlubal RFEM	более универсальная конечно-элементная среда для members, surfaces и solids; сильна в сложных FEM-моделях с пластинами, оболочками и объемными элементами
SCIA Engineer	комплексная multi-material BIM-ready среда для зданий, промышленных объектов и мостов; сильна как широкая платформа анализа и проектирования
SAP2000	универсальная расчетная система с сильными возможностями динамического и нелинейного анализа; часто используется для мостов, специальных сооружений и сложных расчетных задач
STAAD.Pro	распространенная система 3D structural analysis and design для steel и concrete structures, сильная в международных проектных workflows
Autodesk Robot Structural Analysis Professional	расчетная среда, тесно связанная с Autodesk-процессами и Revit-ориентированным проектированием
Tekla Structural Designer	ориентирован на building design в единой физико-аналитической модели, автоматизированный расчет и проектирование зданий из разных материалов

RFEM сильнее, когда нужна универсальная FEM-модель с plates, shells и solids в широком смысле. CYPE 3D удобнее, когда задача — быстро и инженерно последовательно собрать пространственную стержневую конструкцию, проверить элементы, узлы и фундаменты в одной логике. RFEM — более универсальный расчетный комбайн; CYPE 3D — более прикладной инструмент для конструктора, работающего с рамами, фермами, связями и узлами.

SCIA Engineer ближе к комплексной платформе для анализа и проектирования разных типов сооружений. Она подходит для office buildings, industrial plants, bridges и других проектов в единой среде. CYPE 3D выглядит более узко сфокусированной, но за счет этого удобной для конкретных пространственных конструкций, особенно когда рядом используются CYPECAD и CYPE Connect.

SAP2000 сильнее в универсальном структурном анализе, динамике, сложных моделях и специальных сооружениях. CYPE 3D проще встроить в повседневный расчет стального каркаса, фермы, навеса, фундамента и узлов, если проектная организация уже работает в CYPE-среде.

STAAD.Pro конкурирует как промышленный инструмент для 3D structural analysis and design стальных и бетонных конструкций. Его выбирают в международных инфраструктурных и промышленных workflows. CYPE 3D более заметно ориентирована на связку стержневой модели, соединений, фундаментов и Open BIM-экспорта внутри CYPE.

Tekla Structural Designer делает акцент на единой модели для анализа и проектирования зданий, автоматизации wind loading, BIM collaboration, steel/concrete design и связке с Tekla-процессами. CYPE 3D меньше похожа на building-design платформу и больше — на расчетный инструмент для пространственных конструкций с сильной частью по узлам и фундаментам.

Где CYPE 3D особенно удобна

CYPE 3D стоит выбирать, когда проект включает пространственную стержневую конструкцию и нужно быстро перейти от расчетной схемы к проверкам и документации.

Подходящие случаи:

• стальные промышленные здания;

• навесы и козырьки;

• фермы покрытия;

• технологические площадки;

• опоры оборудования;

• металлические галереи;

• вспомогательные пространственные конструкции;

• рамы со связями;

• конструкции с базовыми плитами;

• проекты, где нужны фундаменты внутри той же расчетной логики;

• задачи, где важна передача усилий в CYPE Connect.

Программа особенно эффективна для инженера, который привык думать расчетной схемой: где узел, где стержень, где шарнир, где заделка, где нагрузка, как идет передача усилий, какие элементы работают на сжатие, где нужна проверка потери устойчивости.

Когда CYPE 3D может быть не лучшим выбором

CYPE 3D не стоит выбирать как основной инструмент, если задача относится к другой области. Она не заменяет архитектурное моделирование, визуализацию, оформление интерьеров, BIM-координацию всего здания на уровне архитектурных элементов или детальное производственное моделирование металлоконструкций.

Программа может быть избыточной для:

• простых бытовых планов;

• архитектурных эскизов;

• интерьерных проектов;

• задач без инженерного расчета;

• визуализации здания;

• моделей, где нужна прежде всего физическая BIM-геометрия;

• пользователей без подготовки в строительной механике.

Также CYPE 3D не отменяет инженерной ответственности. Программа выполняет расчет и проверки, но не решает за конструктора, какая расчетная схема соответствует реальному узлу, какой коэффициент устойчивости оправдан, где нужно раскрепление, как моделировать контакт с фундаментом и какие сочетания нагрузок применимы к проекту.

Итоговая оценка

CYPE 3D — сильная инженерная программа для расчета пространственных строительных конструкций, особенно стержневых систем из стали, железобетона, алюминия, дерева и композитных материалов. Ее основная ценность — не в красивой 3D-визуализации, а в последовательной расчетной логике: геометрия, свойства, нагрузки, анализ, проверки, соединения, фундаменты, отчеты и чертежи.

Программа хорошо подходит для конструкторов, которые проектируют рамы, фермы, навесы, промышленные здания, технологические площадки, опоры оборудования и другие пространственные конструкции. CYPE 3D позволяет не только получить усилия и перемещения, но и проверить устойчивость, выполнить modal analysis, использовать pushover analysis для специальных задач, проработать узлы, рассчитать фундаменты и передать данные в другие инструменты CYPE/Open BIM.

Главное условие эффективной работы — грамотная расчетная модель. В CYPE 3D нужно внимательно задавать узлы, стержни, сечения, локальные оси, закрепления, шарниры, связи, нагрузки и расчетные параметры. При таком подходе программа становится полноценным рабочим инструментом конструктора: от первой расчетной схемы до проверок, узлов, фундаментов и проектной документации.
