Dlubal RFEM — профессиональная инженерная среда для конечно-элементного расчета строительных конструкций. Программа применяется там, где расчетная схема не сводится к простой плоской раме или набору балок: в RFEM можно моделировать стержни, плиты, стены, оболочки, складчатые поверхности, массивные тела, контактные элементы, комбинированные пространственные системы и конструкции из разных материалов.

Главная идея RFEM — объединить графическое моделирование, табличный ввод, автоматическое формирование нагрузок, конечно-элементный расчет, проверку по нормам и выпуск расчетной документации в одной рабочей среде. Это не универсальная CAD-программа для черчения и не простая балочная считалка, а расчетный комплекс для инженеров-конструкторов, которым нужно управлять полной расчетной моделью: геометрией, жесткостями, связями, нагрузками, комбинациями, сеткой конечных элементов, результатами и проектными проверками.

RFEM особенно силен в задачах, где нужно рассчитывать:

• пространственные каркасы зданий;

• плиты перекрытий, фундаментные плиты и стены;

• оболочки, резервуары, силосы, складчатые и криволинейные поверхности;

• стальные, железобетонные, деревянные, алюминиевые и каменные конструкции;

• смешанные модели из стержней и поверхностей;

• конструкции с нелинейными опорами, шарнирами, контактами и материалами;

• динамику, устойчивость, сейсмические воздействия и специальные инженерные постановки.

RFEM хорошо воспринимается как расчетная программа для сложных строительных моделей: пользователь видит конструкцию в 3D, задает свойства через диалоги или таблицы, получает расчетные результаты в графике и сразу может перейти к детальной проверке элементов через add-ons. Поэтому программа подходит не только для разовых расчетов, но и для системной работы проектного отдела.

Для кого предназначен RFEM

RFEM рассчитан на инженеров, которым нужно не просто построить расчетную схему, а контролировать поведение конструкции в пространстве. В типовой проектной практике программа подходит для расчетчиков, проектировщиков КЖ, КМ, КД, инженеров по обследованию, специалистов по промышленным сооружениям, проектных бюро и компаний, работающих с BIM-моделями.

Наиболее логичные пользователи RFEM:

Пользователь	Какие задачи решает в RFEM
Инженер-конструктор зданий	расчет каркасов, плит, стен, фундаментов, пространственных систем
Расчетчик КМ	стальные рамы, фермы, связи, узлы, устойчивость, усилия и проверки
Расчетчик КЖ	железобетонные плиты, стены, балки, колонны, армирование, предельные состояния
Проектировщик деревянных конструкций	балки, рамы, фермы, CLT-подобные поверхностные модели, проверки деревянных элементов
Специалист по промышленным объектам	площадки обслуживания, опорные рамы, резервуары, трубопроводные опоры, нестандартные конструкции
Инженер по сложным оболочкам	оболочки, пластины, складчатые поверхности, мембранные и тонкостенные элементы
BIM-координатор расчетной части	обмен геометрией, аналитическими моделями и табличными данными между расчетной и проектной средой

Для простых одноэтажных рам или ферм RFEM может оказаться избыточным, потому что его сила раскрывается в моделях с большим количеством взаимосвязанных объектов. Но если в проекте есть плиты, стены, пространственные эффекты, сложные опирания, поверхность грунта, массивные элементы или необходимость сравнивать результаты по нескольким расчетным ситуациям, RFEM становится гораздо удобнее узкоспециализированных программ.

Общая логика работы в RFEM

Работа в RFEM строится вокруг расчетной модели. Пользователь не просто рисует объект, а последовательно описывает конструкцию так, чтобы программа могла сформировать корректную конечно-элементную схему. Основной цикл выглядит так:

1. Создается модель и задаются базовые данные.

2. Выбираются нормы, единицы, расчетные add-ons и типы анализа.

3. Вводятся материалы, сечения и толщины.

4. Строятся узлы, линии, стержни, поверхности, отверстия, тела.

5. Назначаются опоры, шарниры, связи, жесткие вставки, эксцентриситеты.

6. Создаются загружения, воздействия, расчетные ситуации и комбинации.

7. Задаются нагрузки вручную или через Load Wizards.

8. Генерируется сетка конечных элементов.

9. Выполняется расчет.

10. Анализируются деформации, усилия, напряжения, реакции и критерии проверок.

11. Формируется Printout Report с расчетной документацией.

RFEM удобен тем, что одну и ту же информацию можно вводить несколькими способами. Геометрию можно задавать в графическом окне, параметры — в диалогах, а большие массивы данных — в таблицах. Например, материалы, сечения, нагрузки и результаты отображаются не только на модели, но и в табличной форме. Для инженера это важно: графика помогает быстро увидеть ошибку в расчетной схеме, а таблицы позволяют проверить номера объектов, численные значения, единицы, направления и комбинации.

На практике рабочая модель в RFEM может включать стальные балки, железобетонные плиты, стены, колонны, жесткие связи, шарнирные узлы, опорные условия и нагрузки в одном пространственном файле. Это позволяет анализировать не отдельный элемент, а всю систему с учетом перераспределения усилий.

Интерфейс RFEM

Интерфейс RFEM построен как инженерная расчетная среда, где большая часть экрана отдана рабочему 3D-окну, а основные данные вынесены в навигатор и таблицы. Пользователь постоянно работает между тремя зонами: графикой, деревом модели и числовыми таблицами.

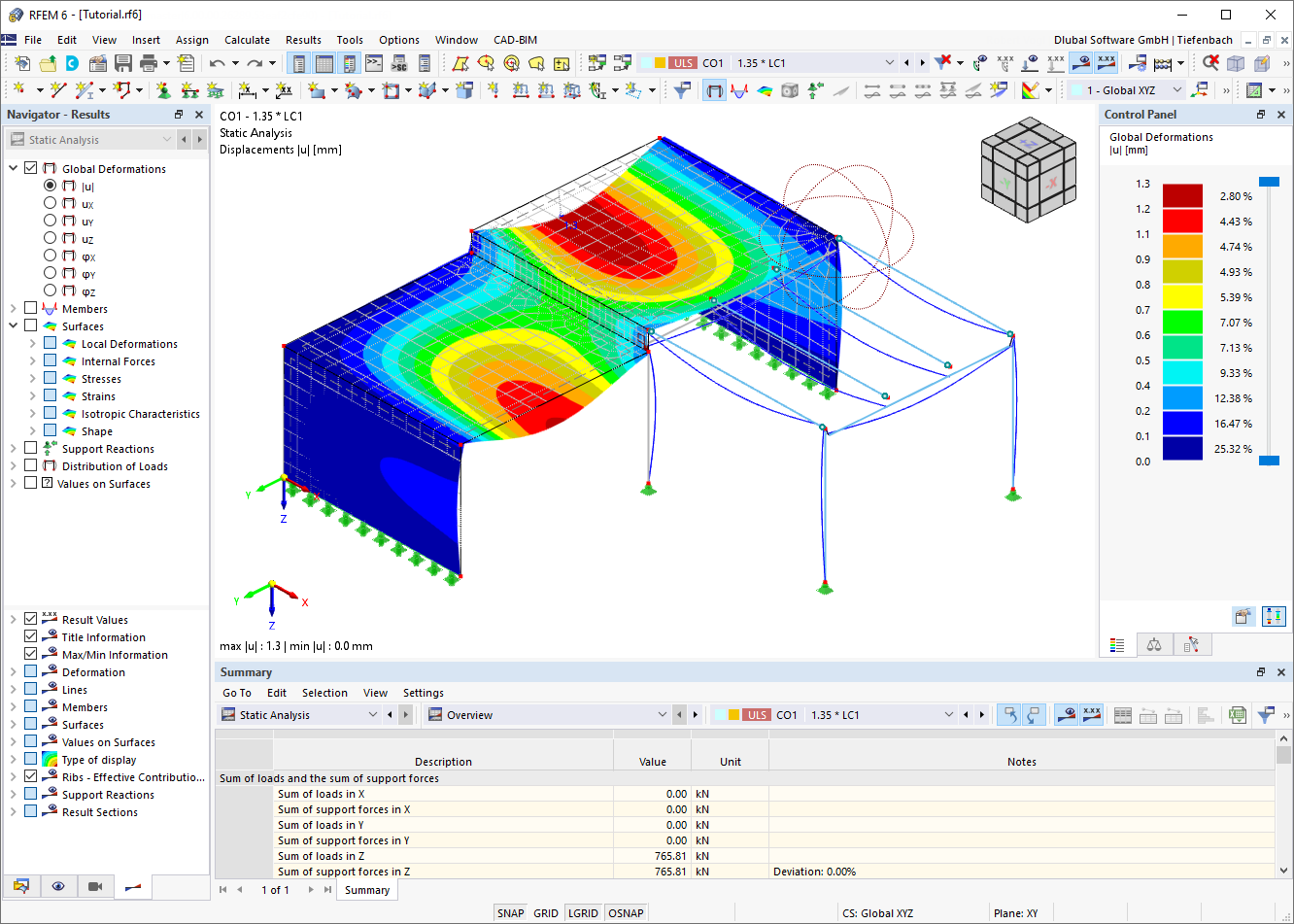

Рабочее графическое окно

В центральной части находится 3D-окно модели. Здесь отображаются узлы, линии, стержни, поверхности, опоры, нагрузки, сетка конечных элементов и результаты. Модель можно вращать, масштабировать, переключать виды, скрывать отдельные объекты, включать локальные оси, отображать эпюры, изополя и значения в узлах сетки.

Для расчетчика графическое окно важно не только как визуализация. Через него удобно:

• выделять элементы;

• запускать контекстное меню;

• назначать нагрузки;

• контролировать направление локальных осей;

• проверять, не разорваны ли линии и поверхности;

• смотреть деформированную схему;

• оценивать форму потери устойчивости;

• анализировать зоны концентрации напряжений.

Navigator

Слева расположен Navigator. Это дерево данных модели. В нем пользователь управляет объектами, видами, отображением и результатами. В RFEM используются вкладки Data, Display, Views и после расчета Results.

В Navigator – Data находятся материалы, сечения, толщины, узлы, линии, стержни, поверхности, тела, опоры, шарниры, загружения, сочетания и расчетные параметры. Через это дерево удобно быстро найти объект, открыть его свойства двойным щелчком или вызвать контекстное меню правой кнопкой мыши.

В Navigator – Display настраивается видимость объектов: можно показать или скрыть нагрузки, номера элементов, опоры, локальные оси, сетку, сечения, результаты, подписи. Это полезно, когда модель большая и лишняя графика мешает анализу.

В Navigator – Views хранятся пользовательские виды и видимости. Например, можно сделать отдельные наборы отображения для плит перекрытия, стального каркаса, фундамента или результатов по конкретной расчетной ситуации.

В Navigator – Results выбирается, какие результаты показывать на модели: глобальные деформации, внутренние усилия, напряжения, реакции опор, контактные напряжения, результаты по стержням, поверхностям и телам.

Tables

В нижней части окна расположены таблицы. Это одна из сильных сторон RFEM, потому что вся модель может быть проверена численно. Таблицы управляют данными конструкции, нагрузок и результатов в виде строк и столбцов.

Через таблицы удобно:

• массово редактировать координаты узлов;

• проверять материалы и сечения;

• смотреть длины стержней и номера поверхностей;

• контролировать нагрузки;

• фильтровать результаты;

• анализировать максимумы и минимумы;

• экспортировать числовые данные;

• быстро находить элемент, выбранный в графике.

Например, после расчета таблицы переключаются на результаты Static Analysis. В них можно смотреть усилия по узлам, линиям, стержням, поверхностям и телам. Если строка таблицы связана с объектом, RFEM подсвечивает этот объект в графическом окне. Это ускоряет поиск проблемных участков модели.

Панели инструментов и меню

В верхней части окна расположены меню и панели инструментов. Через них выполняются основные операции: создание объектов, запуск расчета, управление результатами, печать графики, работа с видами, импорт и экспорт. Типовые пункты меню включают File, Edit, View, Insert, Calculate, Results, Tools, Options, Window, CAD-BIM.

Инженер быстро привыкает к логике RFEM: часть команд находится в верхнем меню, часть — в контекстных меню объектов, часть — в таблицах и навигаторе. Для ежедневной работы это удобно, потому что один и тот же объект можно открыть из разных мест.

Диалоги редактирования

Почти каждый объект RFEM имеет собственный диалог. Например, для стержня задаются тип стержня, линия, материал, сечение, эксцентриситеты, шарниры, расчетные параметры. Для поверхности задаются граничные линии, толщина, материал, тип жесткости, местная система координат и дополнительные параметры.

Такая структура делает модель прозрачной. Вместо скрытых настроек пользователь видит, какие данные назначены конкретному объекту. Это снижает риск ошибок при сложном расчете строительных конструкций.

Создание расчетной модели

Модель RFEM строится из расчетных объектов. Базовыми элементами являются узлы, линии, стержни, поверхности и тела. Узлы задают координаты, линии формируют геометрию, стержни работают как балочные или ферменные элементы, поверхности описывают плиты, стены и оболочки, а тела используются для объемных конечно-элементных постановок.

Узлы и линии

Узел — это точка расчетной схемы. Он имеет координаты в глобальной системе X, Y, Z. Линия соединяет узлы и служит основой для стержней, границ поверхностей, опор по линиям и нагрузок.

Через узлы и линии можно строить:

• рамы;

• фермы;

• контуры плит;

• контуры отверстий;

• ребра жесткости;

• линии опирания;

• границы поверхностей;

• вспомогательную геометрию.

Важная особенность RFEM — связь графики и расчетной схемы. Если линия является границей поверхности, изменение ее положения влияет на поверхность. Если на линии лежит стержень, программа использует эту линию как ось элемента. Поэтому при моделировании важно следить за связностью узлов и корректностью пересечений.

Стержни

Стержни используются для балок, колонн, раскосов, ферм, связей, ребер и линейных элементов. Для стержня задаются материал, поперечное сечение, тип элемента и параметры работы.

Типовые задачи со стержнями в RFEM:

• расчет балок на изгиб и срез;

• расчет колонн на сжатие и устойчивость;

• моделирование ферм с шарнирными узлами;

• задание ребер жесткости для плит;

• учет эксцентриситетов;

• назначение шарниров на концах;

• проверка усилий N, Vy, Vz, MT, My, Mz;

• анализ перемещений и прогибов.

Стержень может работать по-разному в зависимости от типа. Для ферм задают осевую работу, для балок — изгиб и поперечные силы, для ребер — совместную работу со связанной поверхностью. Это позволяет в одной модели сочетать классическую стержневую расчетную схему и конечно-элементную пластинчатую модель.

Поверхности

Поверхности — ключевой объект RFEM для расчета плит, стен, оболочек и складчатых конструкций. Поверхность определяется граничными линиями, материалом и толщиной. На нее можно назначать площадные нагрузки, задавать местные оси, отображать напряжения, внутренние усилия, деформации и армирование.

Поверхностями моделируют:

• плиты перекрытий;

• фундаментные плиты;

• стены и диафрагмы жесткости;

• оболочки покрытий;

• резервуары;

• подпорные стены;

• стенки силосов;

• складчатые поверхности;

• плоские и криволинейные элементы.

Для поверхности важны местные оси. В RFEM результаты на поверхностях часто выводятся в локальных направлениях x и y: моменты mx, my, mxy, мембранные усилия nx, ny, nxy, поперечные силы vx, vy, напряжения и деформации. Поэтому перед анализом результатов инженер должен проверить ориентацию локальной системы координат.

Отверстия и сегменты

В плитах и стенах часто есть проемы. В RFEM отверстия создаются как отдельные объекты внутри поверхности. Это удобно для моделирования проемов под лестничные клетки, шахты, инженерные каналы, двери, окна и технологические отверстия.

При работе с проемами важно контролировать сетку конечных элементов вокруг углов. В этих местах возникают концентрации напряжений, и слишком грубая сетка может дать неточную картину распределения усилий. RFEM позволяет использовать сгущение сетки и дополнительные линии, чтобы корректнее описывать работу поверхности.

Тела и контактные элементы

Для задач, где обычных стержней и пластин недостаточно, RFEM использует solids. Объемные элементы применяются для массивных участков, локальных зон, контактных задач, анализа напряжений в трехмерных областях и специальных инженерных постановок.

Контактные элементы и surface contacts позволяют описывать взаимодействие между поверхностями. Это полезно, когда нужно учитывать односторонний контакт, зазор, передачу сжатия без растяжения или взаимодействие конструктивных частей, которые не должны работать как полностью жестко склеенные.

Опоры, шарниры и связи

Расчетная модель без корректных граничных условий не имеет смысла. В RFEM доступны разные типы закреплений:

• nodal supports — узловые опоры;

• line supports — линейные опоры;

• surface supports — опоры по поверхности;

• member hinges — шарниры стержней;

• line hinges — шарниры по линиям;

• nodal releases, line releases, surface releases — освобождения связей;

• rigid links — жесткие связи;

• member eccentricities — эксцентриситеты стержней.

Инженер может задать жесткое закрепление, упругую опору, частичное защемление, нелинейную работу, одностороннее восприятие усилий. Например, фундаментная плита может быть поставлена на упругое основание, стальная балка может иметь шарнир на конце, а контактная поверхность может работать только на сжатие.

Материалы, сечения и базы данных

RFEM работает с материалами, сечениями и толщинами как с самостоятельными объектами. Это удобно: один материал или одно сечение может использоваться множеством элементов, а изменение свойства автоматически отражается во всех связанных объектах.

Материалы

В модели используются материалы для стали, железобетона, дерева, алюминия, каменной кладки, стекла и пользовательских материалов. Для расчетной схемы важны модуль упругости, коэффициент Пуассона, плотность, прочностные характеристики и параметры для проектных проверок.

Материал назначается:

• стержням через сечения;

• поверхностям через толщины;

• телам напрямую или через параметры solid;

• специальным объектам, если они участвуют в расчетной модели.

Для линейного статического анализа обычно достаточно упругих характеристик. Для нелинейного расчета важны диаграммы напряжение-деформация, пластические модели, повреждение, ортотропия и другие дополнительные параметры.

Сечения

Поперечные сечения используются для стержней. В RFEM можно работать с типовыми стальными профилями, прямоугольными и круглыми сечениями, деревянными балками, пользовательскими профилями и сечениями, подготовленными в RSECTION.

Сечения нужны не только для жесткости, но и для проверок. Стальное двутавровое сечение, железобетонная колонна и деревянная балка имеют разные расчетные свойства, разные предельные состояния и разные параметры проектирования.

Для стержня особенно важны:

• площадь A;

• моменты инерции Iy и Iz;

• крутильные характеристики;

• положение главных осей;

• материал;

• класс или тип сечения для проектирования;

• параметры устойчивости.

Толщины поверхностей

Для поверхностей задается толщина. Толщина определяет жесткость плиты, стены или оболочки. В простом случае это постоянная толщина, но для сложных моделей могут использоваться разные участки с разными толщинами, ортотропные поверхности, слои, специальные свойства и параметры расчета.

Толщины применяются в задачах:

• расчет монолитных плит;

• расчет стен;

• расчет фундаментных плит;

• моделирование стальных листов;

• моделирование деревянных или многослойных панелей;

• анализ оболочек.

Нагрузки и расчетные сочетания

Работа с нагрузками в RFEM организована через load cases, actions, design situations, load combinations и result combinations. Такая структура позволяет не просто добавить силу на модель, а построить расчетную систему по нормам.

Load Cases

Load Case — отдельное загружение. Например:

• собственный вес;

• постоянные нагрузки от пола;

• полезная нагрузка;

• снег;

• ветер;

• температурное воздействие;

• сейсмика;

• монтажная нагрузка;

• нагрузка от оборудования.

В каждом загружении задаются нагрузки на узлы, линии, стержни, поверхности или тела. Нагрузки имеют направление, величину, систему координат, привязку к объекту и иногда дополнительные параметры распределения.

Actions

Actions группируют загружения по типу воздействия. Например, постоянные нагрузки относятся к одной категории, полезные — к другой, снеговые — к третьей, ветровые — к четвертой. Это нужно для автоматического формирования комбинаций с корректными коэффициентами.

Load Combinations

Load Combinations — расчетные комбинации, в которых загружения складываются с коэффициентами. Именно они чаще всего используются для расчета модели и получения усилий. RFEM может автоматически формировать комбинации по выбранным правилам, а пользователь может редактировать их вручную.

Пример логики комбинации:

1.35 × LC1 + 1.50 × LC2

где LC1 — постоянная нагрузка, LC2 — переменная нагрузка.

Result Combinations

Result Combinations работают иначе: они не всегда пересчитывают модель как единую комбинацию нагрузок, а могут объединять уже полученные результаты. Это полезно для огибающих, динамических результатов и задач, где нужно получить максимумы и минимумы по нескольким расчетным случаям.

Design Situations

Design Situations используются для проектных проверок. В них разделяются расчетные ситуации предельных состояний: несущая способность, эксплуатационная пригодность, особые ситуации, сейсмика и другие сценарии. Это важно для add-ons, потому что проверка стальных, железобетонных или деревянных элементов должна выполняться не по произвольной комбинации, а по корректной расчетной ситуации.

Load Wizards: мастера нагрузок

Load Wizards в RFEM ускоряют ввод нагрузок, которые вручную задавать долго или неудобно. Они помогают преобразовывать нагрузки, создавать снеговые и ветровые воздействия, задавать нагрузки по геометрии модели и автоматизировать повторяющиеся операции.

Типовые сценарии применения Load Wizards:

• преобразование площадной нагрузки в нагрузки на стержни;

• распределение нагрузки по несущим балкам;

• задание снеговой нагрузки;

• задание ветровой нагрузки;

• создание нагрузок на поверхности;

• работа с нагрузками от другого расчетного объекта;

• перенос реакций из одной модели в другую.

Особенно полезен мастер Member Loads from Area Load. Он используется, когда инженер задает площадную нагрузку, а RFEM распределяет ее на выбранные стержни. Например, есть покрытие или настил, который передает нагрузку на балки. Вместо ручного расчета грузовых площадей можно использовать мастер и получить линейные нагрузки на элементы.

Алгоритм работы выглядит так:

1. Создать или выбрать Load Case.

2. Открыть раздел нагрузок.

3. Выбрать инструмент создания нагрузки через Load Wizard.

4. Указать область действия площадной нагрузки.

5. Выбрать стержни, которые воспринимают нагрузку.

6. Задать величину и направление.

7. Проверить полученные member loads в графике и таблице.

Для инженерной проверки важно не только создать нагрузку, но и посмотреть ее распределение: совпадает ли направление, все ли балки включены, нет ли лишних элементов, корректно ли учитывается геометрия.

Конечно-элементная сетка и расчетная постановка

RFEM использует метод конечных элементов для расчета стержневых, поверхностных и объемных моделей. Стержни работают как линейные элементы, поверхности разбиваются на двумерные конечные элементы, solids — на объемные элементы. Качество сетки напрямую влияет на результаты плит, стен, оболочек, тел и контактных зон.

Автоматическая генерация сетки

После построения модели RFEM формирует FE mesh. Для обычных моделей пользователь задает общий размер конечного элемента, а программа строит сетку по геометрии поверхностей и тел. В простых плитах сетка получается равномерной, а в сложных местах — вокруг отверстий, углов, опор и пересечений — ее нужно контролировать внимательнее.

Сгущение сетки

Сгущение сетки применяется там, где есть:

• точечные опоры;

• углы отверстий;

• концентрированные нагрузки;

• места приложения колонн;

• резкие изменения толщины;

• контактные зоны;

• зоны высоких напряжений;

• локальные элементы.

RFEM позволяет задавать mesh refinements для узлов, линий и поверхностей. Это помогает получить более корректную картину напряжений и внутренних усилий без чрезмерного увеличения количества элементов во всей модели.

Стержнево-пластинчатые модели

Одна из типовых задач RFEM — совместный расчет стержней и поверхностей. Например, стальной каркас может поддерживать железобетонную плиту, а стены жесткости могут работать вместе с колоннами и балками. В такой модели важно правильно передать совместность работы.

Инженер должен контролировать:

• совпадают ли оси стержней с поверхностями;

• нужны ли эксцентриситеты;

• правильно ли передается нагрузка;

• нет ли искусственно жестких связей;

• корректно ли работают шарниры;

• не появляются ли сингулярности в узлах передачи нагрузки.

Сингулярности

В конечно-элементном расчете локальные пики напряжений могут возникать в местах точечного приложения нагрузки, в углах отверстий, в узлах жесткого присоединения и около точечных опор. RFEM показывает эти значения, но инженер должен понимать их природу.

Сингулярность не всегда означает, что конструкция разрушится. Часто это особенность расчетной идеализации. Для практической оценки используются усреднение, расчетные полосы, локальное уточнение модели, проверка усилий на разумном расстоянии от концентратора и инженерная интерпретация результатов.

Расчет и анализ результатов

После запуска расчета RFEM формирует результаты по расчетным случаям, комбинациям и расчетным ситуациям. Результаты отображаются в графике, таблицах, диаграммах, цветовых шкалах и отчетах.

Деформации

Деформации показывают перемещения модели. В RFEM можно анализировать глобальные перемещения u, ux, uy, uz, повороты и деформированную форму. Для зданий особенно важны прогибы плит и балок, горизонтальные перемещения этажей, относительные перемещения узлов и работа диафрагм жесткости.

Деформации полезны для первичной диагностики модели. Если конструкция деформируется не так, как ожидается, это часто указывает на ошибку:

• забыта опора;

• неправильный шарнир;

• неверно задано направление нагрузки;

• поверхность не связана со стержнем;

• есть разрыв в узлах;

• слишком мягкая или слишком жесткая связь;

• перепутана система координат.

Внутренние усилия в стержнях

Для стержней RFEM выводит продольные силы, поперечные силы, крутящие и изгибающие моменты. Основные результаты:

Обозначение	Смысл
N	продольная сила
Vy, Vz	поперечные силы
MT	крутящий момент
My, Mz	изгибающие моменты
ux, uy, uz	перемещения
φx, φy, φz	повороты

Эпюры можно смотреть прямо на модели. Это удобно для рам, ферм, балок и колонн. Например, для стальной рамы инженер сразу видит максимальные моменты в ригелях, усилия в раскосах, реакции в опорах и участки с критическими перемещениями.

Усилия и напряжения в поверхностях

Для поверхностей RFEM показывает мембранные усилия, изгибающие моменты, поперечные силы, напряжения и деформации. Это особенно важно для плит, стен и оболочек.

Для плит перекрытий инженер обычно анализирует:

• mx и my;

• mxy;

• vx и vy;

• прогиб uz;

• реакции по опорам;

• зоны концентрации моментов;

• усилия в расчетных полосах;

• результаты армирования при подключении Concrete Design.

Для стен и диафрагм важны nx, ny, nxy, главные напряжения, сжимающие и растягивающие зоны, передача усилий на фундамент и связь с перекрытиями.

Реакции опор

Реакции опор показывают, как нагрузка уходит в основание, колонны, стены или другие опорные элементы. RFEM отображает реакции графически и в таблицах. Для узловых опор это силы и моменты в узле, для линейных опор — распределенные реакции, для поверхностных опор — контактные напряжения.

Реакции нужны для:

• расчета фундаментов;

• передачи нагрузок в смежные модели;

• проверки равновесия;

• анализа работы опорных элементов;

• контроля корректности расчетной схемы.

Result Tables и фильтрация

Результаты можно просматривать не только в графике, но и в таблицах. Это особенно важно для больших моделей, где вручную искать максимум на экране неудобно. В таблицах можно выбрать результаты по узлам, линиям, стержням, поверхностям и телам, а затем фильтровать значения.

Практически полезные действия:

• вывести только максимальные значения;

• выбрать результаты по конкретной комбинации;

• отфильтровать элементы по номеру;

• открыть результат по выбранному объекту;

• сравнить усилия в нескольких комбинациях;

• найти критический участок;

• подготовить данные для отчета.

Control Panel

Control Panel используется для управления цветовой шкалой результатов. Через него можно настроить диапазон, отображение изополей, цветовую легенду и параметры визуализации. Для плит и оболочек это особенно полезно: цветовая карта быстро показывает зоны максимальных перемещений, напряжений или расчетного армирования.

Проектирование конструкций через add-ons

RFEM устроен модульно. Основная программа отвечает за модель, нагрузки, расчет и результаты, а add-ons расширяют ее для проектирования и специальных расчетов. Такая архитектура удобна: пользователь не перегружает интерфейс ненужными разделами, а включает только те направления, которые нужны проекту.

Основные расчетные add-ons:

Add-on	Для чего используется
Steel Design	проверка стальных элементов
Concrete Design	проектирование железобетонных стержней и поверхностей
Timber Design	проверка деревянных конструкций
Aluminum Design	проверка алюминиевых элементов
Masonry Design	расчет каменной кладки
Stress-Strain Analysis	анализ напряжений стержней, поверхностей и тел
Structure Stability	расчет устойчивости
Dynamic Analysis	динамика и сейсмика
Steel Joints	расчет стальных соединений
Geotechnical Analysis	взаимодействие с грунтом
Construction Stages Analysis	учет стадий возведения
Form-Finding	поиск формы для мембранных и вантовых систем

Add-ons встраиваются в RFEM, поэтому данные проектирования появляются в навигаторе, таблицах и диалогах модели. Например, после включения Steel Design у стальных стержней появляются дополнительные расчетные параметры, а результаты проверок отображаются в тех же таблицах и графике, что и обычные результаты статического анализа.

Steel Design в RFEM

Steel Design используется для проверки стальных элементов. Он подходит для балок, колонн, рам, ферм, связей и других стержневых конструкций. Расчетчик получает не только усилия, но и коэффициенты использования, проверки несущей способности, устойчивости и эксплуатационной пригодности.

Типовые задачи Steel Design:

• проверка сечений;

• проверка устойчивости;

• проверка изгиба, сжатия, растяжения и среза;

• проверка элементов при совместном действии N и M;

• оценка прогибов;

• анализ расчетных ситуаций;

• вывод design ratios;

• просмотр подробных расчетных формул.

Steel Design логично использовать после того, как статическая модель уже рассчитана. RFEM передает внутренние усилия в add-on, а add-on выполняет проверки по заданным нормативным параметрам. Инженер видит, какие элементы проходят, какие перегружены и где находится критическое сечение.

Что удобно в проверке стали

Главное удобство — интеграция с моделью. Не нужно вручную переносить усилия в отдельную программу. Расчетный стержень, его сечение, материал, длина, закрепления, усилия и расчетные комбинации уже находятся в RFEM. Проверка выполняется на основе этой модели.

Для практической работы полезны:

• цветовое отображение коэффициентов использования на модели;

• таблицы с критическими проверками;

• переход к подробностям расчета;

• фильтр по перегруженным элементам;

• связь результата с конкретным стержнем;

• возможность быстро изменить сечение и пересчитать модель.

Concrete Design в RFEM

Concrete Design применяется для расчета железобетонных стержней, поверхностей и наборов элементов. В RFEM это особенно важно, потому что программа умеет работать не только с балками и колоннами, но и с плитами, стенами, фундаментными плитами и оболочками.

Типовые задачи Concrete Design:

• расчет железобетонных балок;

• расчет колонн;

• расчет плит перекрытий;

• расчет фундаментных плит;

• расчет стен;

• проверка ULS;

• проверка SLS;

• подбор или оценка армирования;

• анализ трещиностойкости;

• оценка прогибов;

• вывод расчетных коэффициентов.

Для поверхностей Concrete Design особенно полезен, потому что результаты МКЭ можно перевести в инженерные параметры армирования. Пользователь видит распределение требуемой арматуры, зоны повышенных моментов, участки концентрации и критические направления.

Железобетонные поверхности

При расчете плит и стен важны местные оси поверхности. Армирование и усилия обычно анализируются по направлениям. Если локальные оси заданы неудачно, инженер может неправильно интерпретировать результат. Поэтому перед проектированием нужно проверить ориентацию осей и при необходимости изменить ее.

Для плит типовой анализ включает:

• прогибы;

• моменты mx и my;

• крутящие моменты mxy;

• требуемую арматуру сверху и снизу;

• реакции по колоннам и стенам;

• зоны продавливания, если они рассматриваются отдельной постановкой;

• эксплуатационные проверки.

Железобетонные стержни

Для балок и колонн Concrete Design использует усилия из RFEM. Инженер задает расчетные параметры, арматурные конфигурации, защитный слой, диаметры, расчетные длины и другие данные. В результате получает проверки по предельным состояниям, коэффициенты использования и подробности расчета.

Timber Design и деревянные конструкции

Timber Design используется для расчета деревянных элементов. В RFEM деревянные конструкции могут моделироваться как стержнями, так и поверхностями, если задача требует анализа панелей или плитных элементов.

Типовые объекты:

• деревянные балки;

• стойки;

• рамы;

• фермы;

• арочные конструкции;

• элементы покрытий;

• панели и поверхностные элементы;

• комбинированные деревянно-стальные системы.

Timber Design выполняет проверки прочности, устойчивости и эксплуатационной пригодности. Для деревянных элементов особенно важны классы материала, направление работы, влажностные и эксплуатационные условия, расчетные длины, закрепления, устойчивость и прогибы.

RFEM удобен для дерева тем, что позволяет совместить линейные элементы с поверхностными моделями. Например, можно рассчитать деревянные балки и плиту настила в одной схеме, посмотреть распределение нагрузок, оценить прогибы и проверить элементы по add-on.

Stress-Strain Analysis

Stress-Strain Analysis используется для анализа напряжений в стержнях, поверхностях и телах. Это не замена нормативной проверки, а инструмент для инженерной оценки напряженного состояния. Он полезен в задачах, где нужно понять распределение напряжений, найти локальные максимумы, оценить поверхности и объемные элементы.

С помощью Stress-Strain Analysis удобно проверять:

• стальные листовые элементы;

• оболочки;

• поверхности с отверстиями;

• зоны концентрации напряжений;

• объемные элементы;

• локальные напряжения около опор;

• сравнительные напряжения;

• напряжения по слоям и поверхностям.

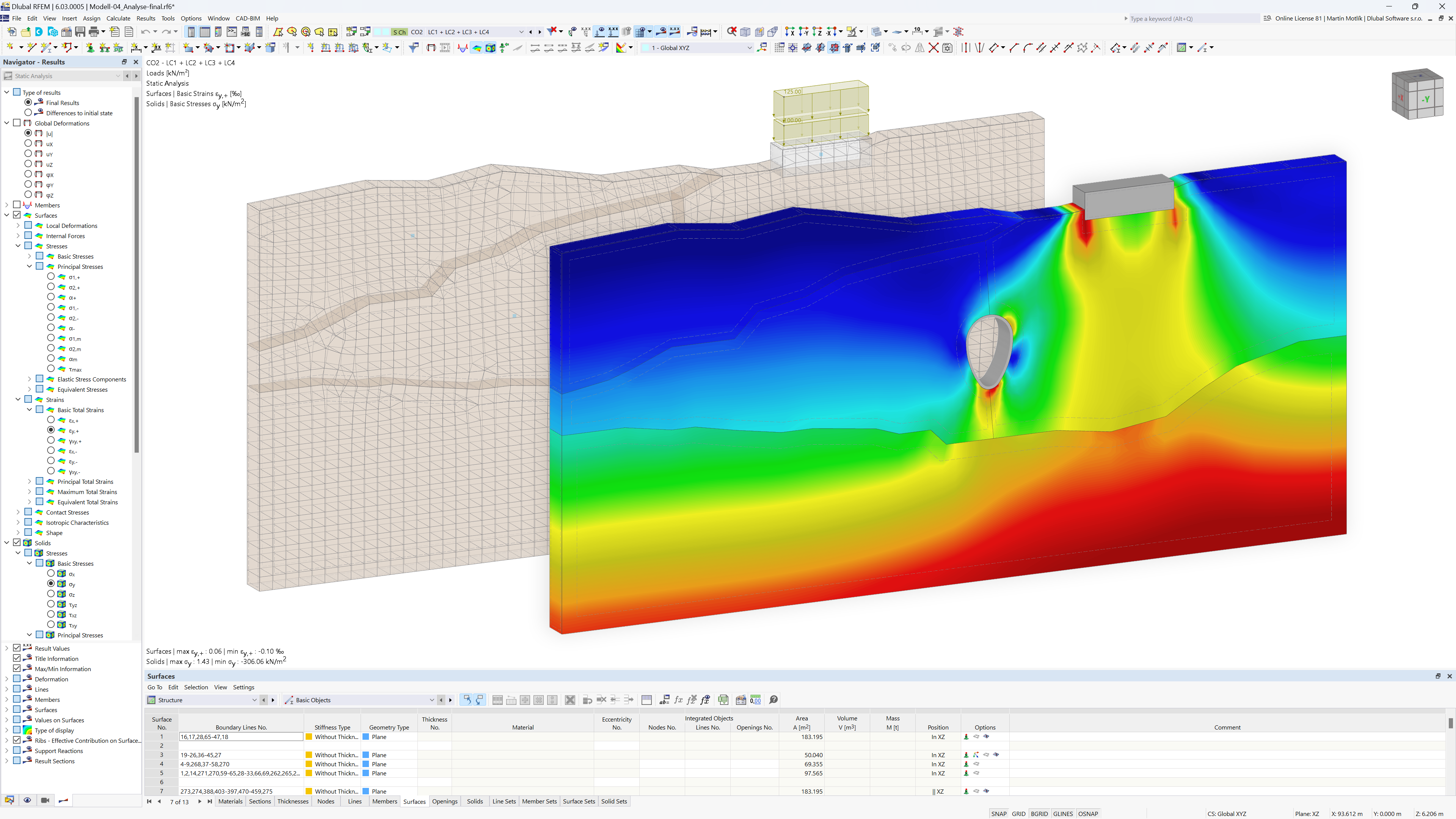

Для сложных конструкций этот add-on помогает увидеть, где возникает максимальное напряжение и как оно связано с геометрией модели. Это особенно важно при расчете нестандартных деталей, оболочек, резервуаров и специальных узлов.

Динамический и сейсмический анализ

RFEM применяется не только для статического расчета. Для динамических задач используются соответствующие add-ons. Динамический анализ нужен, когда на конструкцию влияют собственные колебания, сейсмика, машинные воздействия, импульсные нагрузки, ветровая пульсация или другие нестационарные эффекты.

Основные задачи динамического расчета:

• определение собственных частот;

• определение форм колебаний;

• расчет по спектру отклика;

• расчет временной истории;

• учет масс;

• анализ сейсмических воздействий;

• оценка динамических перемещений и усилий.

Для зданий динамический расчет часто начинается с модального анализа. Инженер проверяет формы колебаний, участие масс, частоты и характер деформации. Если форма выглядит физически неверно, это может указывать на проблемы в модели: неверные связи, отсутствующие диафрагмы, неправильную жесткость элементов или ошибки в массах.

При спектральном анализе RFEM использует результаты модального расчета и формирует сейсмические усилия. Для практического проектирования это удобно, потому что результаты затем можно использовать в проверках стальных, железобетонных или деревянных элементов.

Нелинейный расчет

Нелинейность в RFEM может появляться на разных уровнях: геометрия, материалы, опоры, шарниры, контакты, связи. Это важный раздел, потому что многие реальные конструкции работают не строго линейно.

Геометрическая нелинейность

Геометрическая нелинейность учитывает изменение расчетной схемы из-за деформаций. Это важно для гибких конструкций, мембран, вант, тонких элементов, рам с большими перемещениями и задач устойчивости.

В простых случаях расчет по линейной схеме достаточен. Но если перемещения влияют на усилия, нужна геометрически нелинейная постановка. RFEM позволяет учитывать эффекты второго порядка и анализировать работу конструкции более реалистично.

Нелинейные опоры

Опора может работать несимметрично: например, воспринимать только сжатие, иметь зазор, ограничение или разную жесткость в разных направлениях. В RFEM такие условия можно задавать через нелинейные параметры опор.

Примеры:

• основание воспринимает только сжатие;

• связь включается после зазора;

• опора имеет предельную силу;

• пружина работает по диаграмме;

• контакт отключается при растяжении.

Нелинейные шарниры

Member hinges и line hinges могут иметь нелинейную работу. Это полезно для моделирования соединений, пластических зон, частично жестких узлов и конструкций, где связь не является ни полностью шарнирной, ни полностью жесткой.

Контактные задачи

Контактные условия нужны, когда элементы могут передавать усилия только при соприкосновении. Например, поверхность может опираться на основание без передачи растяжения. В таких задачах расчет часто выполняется итерационно, потому что активная контактная зона меняется в процессе нагружения.

Материальная нелинейность

Материальная нелинейность используется, когда связь между напряжением и деформацией не является линейной. Это может быть пластичность стали, нелинейная работа бетона, повреждение, ортотропные модели, нелинейные диаграммы и другие постановки.

Для инженерной практики важно понимать: нелинейный расчет дает больше возможностей, но требует аккуратной настройки. Нельзя просто включить нелинейность и автоматически получить более правильный результат. Нужно контролировать исходные данные, шаги нагрузки, сходимость, критерии и физический смысл модели.

BIM, импорт и экспорт

RFEM поддерживает обмен данными с другими программами. Это важно для проектных организаций, где архитектурная, конструктивная и расчетная модели существуют параллельно. RFEM не заменяет BIM-авторинг, но может быть частью расчетного BIM-процесса.

В RFEM используются интерфейсы для обмена геометрией, аналитическими моделями, таблицами и результатами. Обмен может включать CAD-геометрию, IFC, DXF/DWG-подобные рабочие процессы, табличные данные, интеграцию с Autodesk Revit, Rhino/Grasshopper, Tekla Structures и API-сценарии.

Как RFEM используется в BIM-процессе

Типовой сценарий:

1. Архитектор или конструктор формирует модель здания.

2. Расчетчик получает геометрию или аналитическую модель.

3. В RFEM модель очищается и адаптируется под расчет.

4. Назначаются материалы, сечения, опоры и нагрузки.

5. Выполняется расчет.

6. Результаты используются для подбора элементов.

7. Изменения возвращаются в проектную среду или оформляются в расчетной документации.

В расчетной практике важно не переносить BIM-модель механически. Архитектурная модель часто содержит геометрию, которая не является расчетной: отделку, мелкие детали, неточные пересечения, элементы без аналитических связей. RFEM нужен именно для расчетной идеализации, поэтому инженер должен преобразовать модель в корректную схему.

API и параметризация

RFEM поддерживает программное взаимодействие через API. Это полезно для параметрического моделирования, автоматизации однотипных расчетов, генерации вариантов конструкции, оптимизации и интеграции с внутренними инженерными инструментами компании.

С помощью API можно автоматизировать:

• создание узлов и элементов;

• назначение материалов и сечений;

• генерацию нагрузок;

• запуск расчета;

• извлечение результатов;

• формирование собственных расчетных процедур.

Расчетный протокол и оформление документации

Printout Report в RFEM используется для подготовки расчетной документации. Он собирает исходные данные, параметры модели, нагрузки, результаты, таблицы, изображения и проектные проверки в один отчет.

Что можно включить в отчет

В расчетный протокол можно включать:

• базовые данные модели;

• материалы;

• сечения;

• толщины;

• узлы, линии, стержни, поверхности;

• опоры и шарниры;

• загружения;

• комбинации;

• настройки расчета;

• результаты по стержням;

• результаты по поверхностям;

• реакции опор;

• графику модели;

• деформированные схемы;

• эпюры и изополя;

• результаты проектных add-ons;

• дополнительные тексты и изображения.

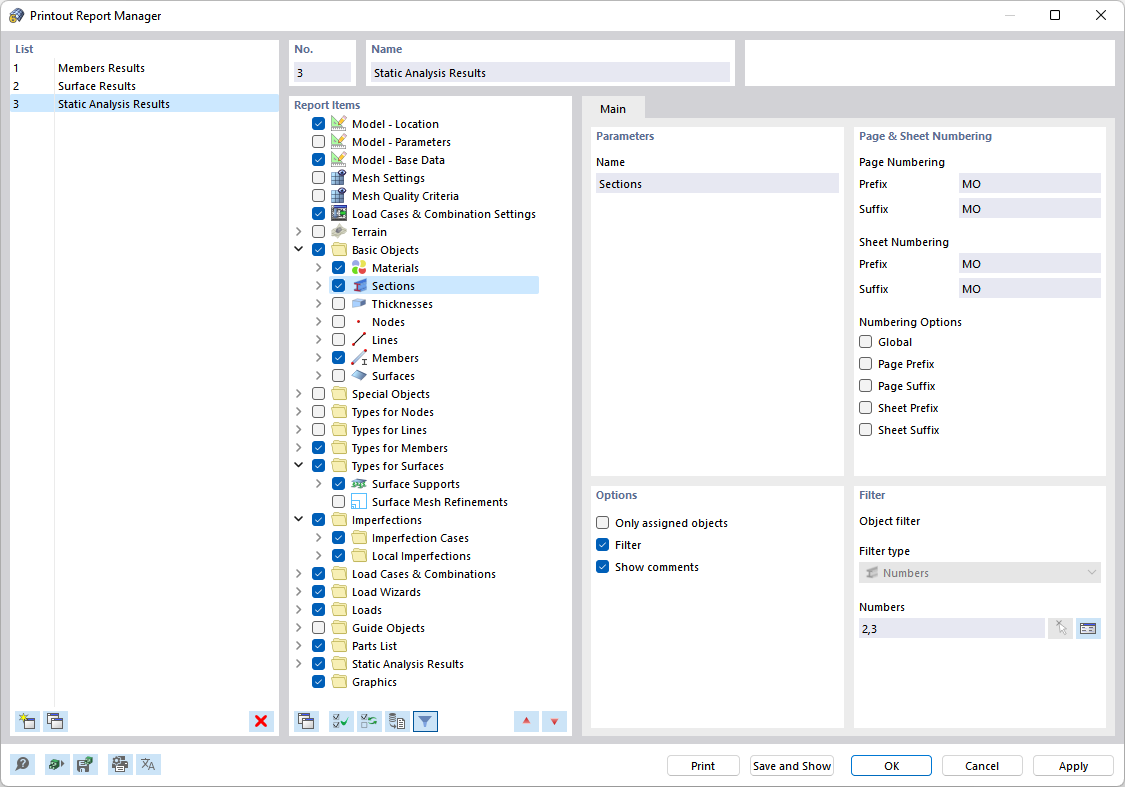

Printout Report Manager позволяет выбирать, какие главы включать в документ. Это важно, потому что полный отчет большой модели может быть слишком объемным. Для рабочей проверки инженер может создать краткий отчет, а для итоговой документации — полный расчетный протокол с нужными таблицами и графикой.

Графика в отчете

RFEM позволяет отправлять изображение из рабочего окна в Printout Report. Это удобно для пояснения расчетной схемы и результатов. Например, можно вставить:

• общий вид модели;

• схему опор;

• схему нагрузок;

• деформированную форму;

• эпюры стержней;

• изополя напряжений;

• требуемое армирование;

• формы колебаний.

Грамотно оформленный отчет должен быть не просто набором таблиц. В нем должны быть визуальные схемы, чтобы проверяющий быстро понял расчетную постановку. RFEM хорошо подходит для этого, потому что графика модели и результаты уже находятся в программе.

Практический пример: расчет простой конструкции в RFEM

Рассмотрим общий порядок работы на примере пространственной рамы с плитой. Такой пример хорошо показывает логику RFEM: модель состоит из стержней, поверхности, опор, нагрузок и расчетных комбинаций.

Шаг 1. Создание новой модели

В начале создается новая модель. В базовых данных задаются название, тип модели, нормы, единицы, расчетные настройки и add-ons. Если планируется проверять сталь или железобетон, соответствующие add-ons включаются сразу, чтобы нужные параметры появились в интерфейсе.

Шаг 2. Задание материалов

Для стальной рамы выбирается сталь. Для плиты выбирается бетон. Если в модели есть деревянные или алюминиевые элементы, им назначаются свои материалы.

Материалы нужно проверить до построения элементов, потому что они влияют на жесткость и собственный вес. В RFEM собственный вес может учитываться через параметры загружения, и ошибка плотности материала сразу скажется на нагрузках.

Шаг 3. Задание сечений и толщин

Для колонн и балок назначаются сечения. Например, колоннам можно задать двутавр или прямоугольное сечение, балкам — другой профиль. Для плиты задается толщина.

Важно не смешивать расчетные предположения. Если плита должна работать совместно с балками, их нужно корректно связать. Если балка расположена ниже плиты, может понадобиться эксцентриситет. Если балка просто поддерживает настил, может быть другая расчетная модель.

Шаг 4. Построение геометрии

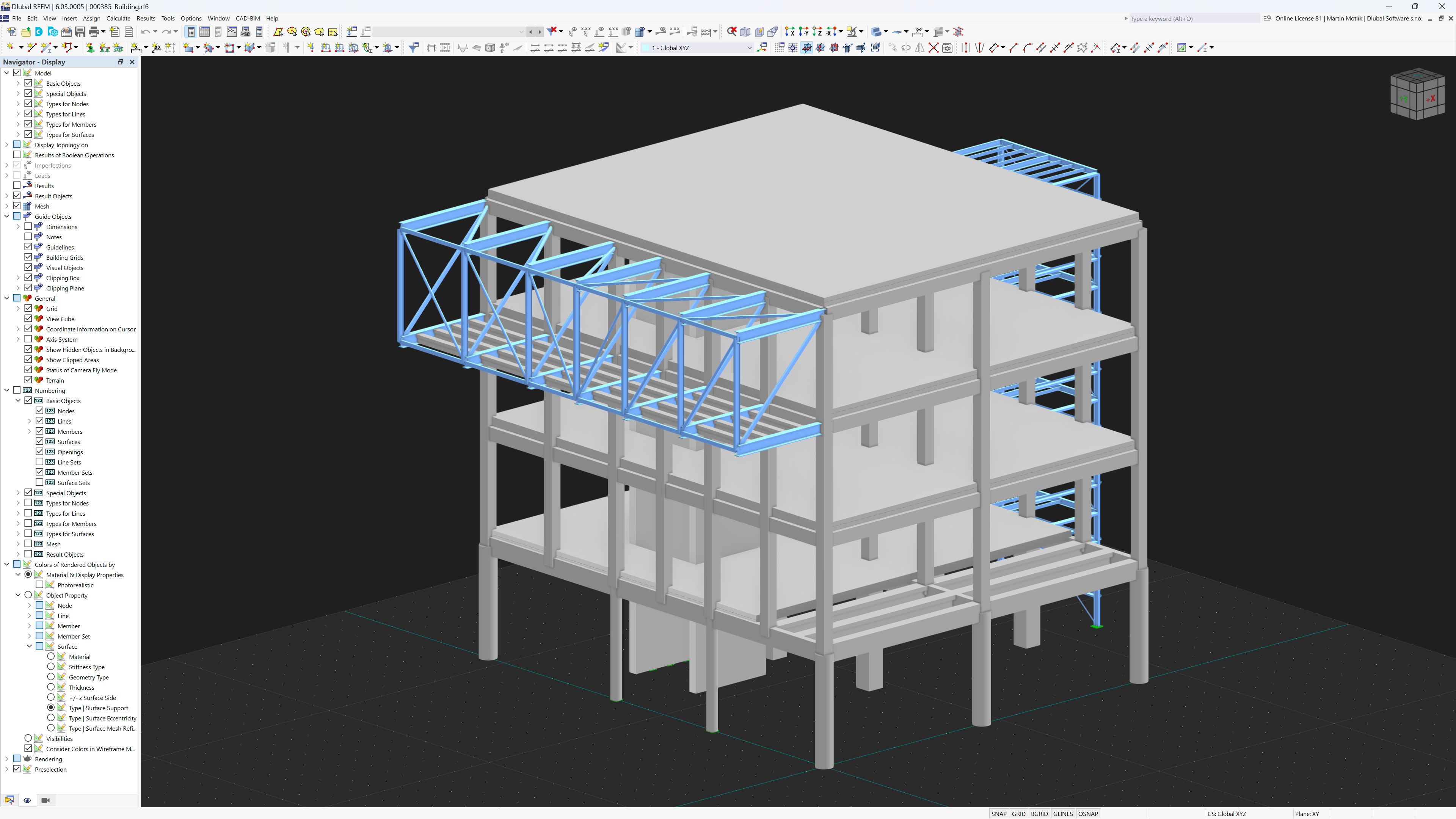

Геометрия строится в 3D:

1. Создаются узлы колонн.

2. Между узлами задаются линии.

3. На линиях создаются стержни.

4. По контуру перекрытия создается поверхность.

5. Проверяется связность узлов и линий.

6. Включаются номера объектов и локальные оси для контроля.

При построении важно не допускать почти совпадающих узлов. Визуально они могут выглядеть как один узел, но расчетно это разные точки, и конструкция окажется разорванной.

Шаг 5. Назначение опор

На нижние узлы колонн назначаются nodal supports. В простом варианте это шарнирные или жесткие опоры. Если нужно смоделировать податливость основания, задаются упругие жесткости.

Для плиты, работающей по основанию, можно использовать surface support. Для стены или фундаментной балки — line support. Выбор типа опоры должен соответствовать физической работе конструкции.

Шаг 6. Назначение шарниров

Если балка соединяется с колонной шарнирно, на концах стержня назначаются member hinges. Если узел жесткий, шарнир не задается. Это один из самых важных этапов, потому что жесткость узлов сильно влияет на моменты и перемещения.

Шаг 7. Создание загружений

Создаются load cases:

• LC1 — собственный вес;

• LC2 — постоянная нагрузка;

• LC3 — полезная нагрузка;

• LC4 — снег;

• LC5 — ветер.

В каждом загружении задается тип воздействия. Это нужно для автоматических комбинаций и проектных ситуаций.

Шаг 8. Задание нагрузок

Нагрузки можно назначать на узлы, стержни, линии, поверхности и тела. Для плиты полезная нагрузка задается как surface load. Для балки можно задать member load. Для ветра — использовать мастер или задать нагрузку вручную.

Перед расчетом нужно визуально проверить:

• направление стрелок;

• величины;

• единицы;

• привязку к объектам;

• активное загружение;

• наличие нагрузок на всех нужных участках.

Шаг 9. Комбинации

RFEM формирует load combinations и design situations. Инженер проверяет, какие загружения входят в комбинации, какие коэффициенты используются и какие сочетания будут расчетными.

Для проектирования обычно нужны отдельные ситуации для несущей способности и эксплуатационной пригодности. Например, для прогибов используются одни комбинации, для прочности — другие.

Шаг 10. Сетка конечных элементов

Для поверхности плиты генерируется сетка. Общий размер элемента выбирается по задаче. Слишком крупная сетка может исказить распределение моментов, слишком мелкая — увеличит время расчета и объем результатов.

В местах колонн, отверстий и концентрированных нагрузок можно задать сгущение. После генерации сетки нужно визуально проверить, нет ли искаженных элементов и проблемных зон.

Шаг 11. Расчет

Расчет запускается через команду Calculate. После выполнения RFEM показывает результаты в графике и таблицах. Если расчет не сходится или появляются предупреждения, сначала проверяются опоры, шарниры, нелинейности, связность модели и нагрузки.

Шаг 12. Анализ результатов

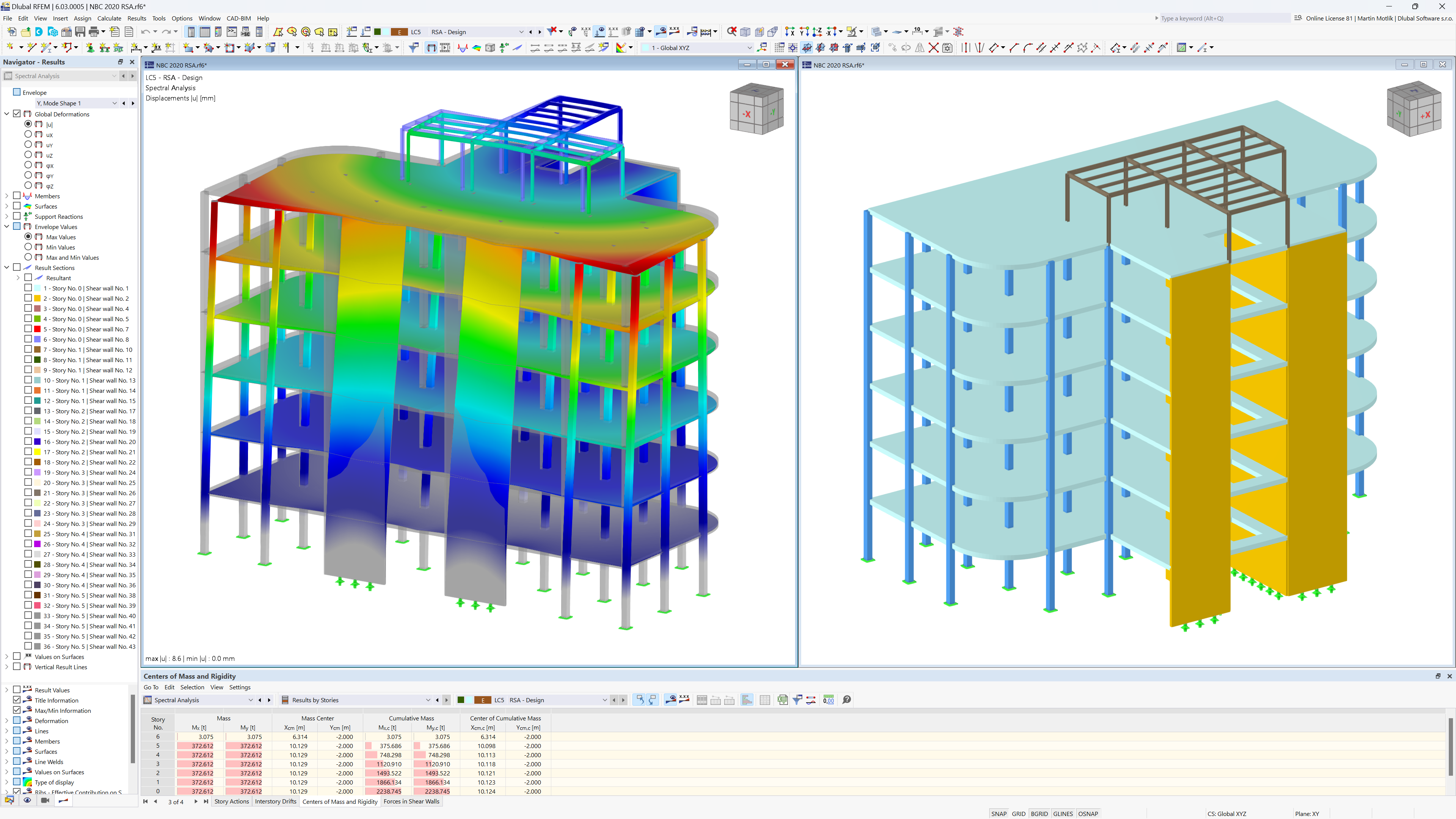

Сначала смотрят деформированную схему. Затем проверяют реакции опор, усилия в стержнях, моменты в плите, напряжения, перемещения и расчетные коэффициенты.

Правильная последовательность анализа:

1. Проверить равновесие нагрузок и реакций.

2. Посмотреть деформированную форму.

3. Проверить максимальные перемещения.

4. Оценить усилия в основных элементах.

5. Найти критические стержни и поверхности.

6. Проверить проектные add-ons.

7. Сформировать графику для отчета.

Шаг 13. Оформление отчета

В Printout Report выбираются нужные разделы. Для простой конструкции достаточно включить исходные данные, нагрузки, комбинации, основные результаты и графику. Для серьезного проекта добавляются подробные проверки, расчетные формулы, таблицы и изображения результатов.

Сильные стороны RFEM

RFEM выделяется среди расчетных программ тем, что хорошо работает со смешанными конечно-элементными моделями. В одной расчетной схеме можно объединить балки, колонны, плиты, стены, оболочки, тела, контактные элементы и нелинейные условия.

Универсальность расчетной модели

RFEM подходит для разных типов конструкций:

• здания;

• промышленные сооружения;

• резервуары;

• силосы;

• башни;

• мачты;

• фундаменты;

• оболочки;

• деревянные конструкции;

• мембранные системы;

• стальные узлы;

• нестандартные инженерные объекты.

Это удобно для компании, которая работает не с одним типом зданий, а с разными проектами.

Сильная графика результатов

Цветовые карты, эпюры, деформированные формы, таблицы и навигатор результатов делают анализ наглядным. Инженер быстро видит, где находится максимум, как работает конструкция и какие элементы требуют внимания.

Табличная прозрачность

Таблицы RFEM позволяют проверять модель как базу данных. Это важно для больших проектов, где визуального контроля недостаточно. Любой объект можно найти по номеру, проверить его параметры и связать с графикой.

Модульная структура

Add-ons дают возможность настроить RFEM под конкретную практику. Одному пользователю нужны сталь и железобетон, другому — динамика и устойчивость, третьему — деревянные конструкции и оболочки. Программа не заставляет всех работать с одинаковым набором инструментов.

Подходит для сложных поверхностных моделей

Плиты, стены, оболочки и складчатые поверхности — один из главных аргументов в пользу RFEM. Программа позволяет анализировать не только стержневые усилия, но и распределение моментов, мембранных усилий, напряжений и деформаций по поверхности.

Хорошая интеграция расчета и документации

RFEM не заканчивается на получении усилий. В нем можно подготовить расчетный протокол, вставить графику, таблицы, результаты проверок и сформировать документ для внутренней или внешней проверки.

Ограничения и спорные моменты

RFEM — мощная инженерная программа, но не для всех задач она является самым простым решением. Ее возможности требуют квалификации и аккуратной постановки расчетной схемы.

Высокий порог ответственности

RFEM позволяет моделировать сложные нелинейные и конечно-элементные задачи. Это плюс, но одновременно риск. Программа выполнит расчет по заданной модели, но не исправит инженерную ошибку автоматически. Если пользователь неправильно задал опоры, шарниры, сетку, нагрузки или связи, результат может выглядеть убедительно, но быть физически неверным.

Избыточность для простых схем

Для простых балок, плоских рам и небольших ферм RFEM может быть слишком мощным инструментом. В таких задачах иногда быстрее использовать более простую стержневую программу. RFEM оправдан, когда есть пространственная работа, поверхности, оболочки, комбинированные модели, сложные нагрузки или необходимость в детальной документации.

Модульность требует правильной комплектации

Основная программа выполняет моделирование и расчет, но проектные проверки по материалам зависят от подключенных add-ons. Если нужна сталь, железобетон, дерево, динамика или специальные расчеты, соответствующие модули должны быть включены в рабочий комплект.

Нужно понимать МКЭ

Расчет плит, оболочек и тел требует понимания метода конечных элементов. Пользователь должен уметь оценивать сетку, сингулярности, локальные пики, граничные условия, сгущения и интерпретацию результатов. Без этого легко принять локальный численный эффект за реальную расчетную проблему или наоборот пропустить опасную зону.

Сравнение с аналогами

RFEM находится в группе профессиональных расчетных программ для строительных конструкций. Его корректно сравнивать не с CAD-системами, а с инженерными комплексами, которые выполняют конечно-элементный анализ, расчет зданий, стержневых систем, плит, оболочек и проектные проверки.

RFEM и Autodesk Robot Structural Analysis Professional

Autodesk Robot Structural Analysis Professional часто выбирают пользователи экосистемы Autodesk. Его сильная сторона — связка с Revit и привычность для компаний, которые уже работают в Autodesk AEC. Robot удобен для расчетов зданий, стержневых систем, плит и типовых инженерных задач.

RFEM выглядит сильнее там, где нужна более прозрачная модульная структура, развитая работа с поверхностями, оболочками, специальными расчетными add-ons и детальный контроль результатов через навигатор и таблицы. В RFEM удобнее выстраивать сложную конечно-элементную модель с разными типами объектов и последовательно анализировать ее внутри одной среды.

Критерий	RFEM	Autodesk Robot
Сильная сторона	сложные МКЭ-модели, поверхности, оболочки, add-ons	интеграция с Autodesk/Revit
Удобство для сложных поверхностей	высокое	хорошее, но менее акцентированное
Модульность	выраженная система add-ons	более монолитная логика
Кому подойдет	расчетчикам сложных конструкций	пользователям Autodesk-среды

RFEM и SCIA Engineer

SCIA Engineer — сильная европейская расчетная система для многоматериальных конструкций, зданий и инженерных сооружений. Она хорошо подходит проектным бюро, которые работают с BIM-процессами, нормативными проверками и комплексными расчетами.

RFEM и SCIA Engineer близки по классу. Разница чаще проявляется в интерфейсе, логике моделирования, привычках расчетчика и наборе нужных модулей. RFEM особенно привлекателен для инженеров, которым нравится сочетание графики, навигатора, таблиц и add-ons внутри одной расчетной модели.

Критерий	RFEM	SCIA Engineer
Основной профиль	МКЭ-моделирование и проектирование	интегрированный расчет и проектирование
Многоматериальные модели	да	да
BIM-логика	есть	выраженная
Особенность RFEM	гибкая работа со стержнями, поверхностями, телами и контактами	сильная комплексная среда для проектных бюро

RFEM и SOFiSTiK

SOFiSTiK — мощная инженерная система для сложных расчетов, мостов, инфраструктуры, зданий, стадийности и продвинутых расчетных цепочек. Она часто используется там, где нужны сложные постановки, расчетные сценарии и высокая степень инженерной настройки.

RFEM обычно проще воспринимается как интерактивная среда для моделирования и анализа. SOFiSTiK может быть сильнее в инфраструктурных, мостовых и специализированных расчетных процессах, но порог входа у него выше. RFEM удобнее для инженера, который хочет быстро работать с 3D-моделью, таблицами, результатами и проектными проверками без построения слишком сложной расчетной цепочки.

Критерий	RFEM	SOFiSTiK
Удобство интерактивного моделирования	высокое	зависит от выбранного рабочего процесса
Мосты и инфраструктура	возможно, но не главный фокус	одна из сильных сторон
Порог входа	средний/высокий	высокий
Для кого лучше	проектировщики зданий и сложных конструкций	продвинутые расчетчики, мосты, инфраструктура

RFEM и SAP2000

SAP2000 — универсальная расчетная система для строительных и инженерных сооружений. Она широко применяется для пространственных моделей, динамики, мостов, специальных сооружений и общих задач структурного анализа.

RFEM сильнее выглядит в строительной проектной логике, где важны материалы, поверхности, add-ons, расчетный отчет и интеграция с проверками элементов. SAP2000 силен как универсальный расчетный инструмент с долгой инженерной традицией, но RFEM часто удобнее для детального проектирования зданий, плит, стен и оболочек в связке с нормативными проверками.

Критерий	RFEM	SAP2000
Универсальный структурный анализ	да	да
Строительные поверхности и оболочки	сильная сторона	есть
Документация и add-ons	хорошо интегрированы	зависит от процесса
Где RFEM удобнее	здания, плиты, стены, оболочки, проектные проверки	специальные сооружения и универсальный анализ

RFEM и ETABS

ETABS ориентирован прежде всего на здания, особенно многоэтажные и высотные. Он удобен для этажных моделей, вертикальных и горизонтальных нагрузок, диафрагм, сейсмики и типовых сценариев расчета зданий.

RFEM универсальнее в геометрическом смысле. Если конструкция выходит за рамки этажной логики — оболочки, нестандартные поверхности, промышленные сооружения, резервуары, сложные фундаменты, комбинированные модели — RFEM дает больше свободы. ETABS рационален для регулярных зданий, RFEM — для более произвольных расчетных схем.

Критерий	RFEM	ETABS
Высотные здания	возможно	сильная специализация
Произвольная геометрия	высокая свобода	больше привязки к логике здания
Оболочки и нестандартные поверхности	сильная сторона	не основной сценарий
Лучший выбор	сложные универсальные МКЭ-модели	регулярные здания и высотки

RFEM и AxisVM

AxisVM — инженерная программа для расчета стержневых и поверхностных конструкций, популярная в ряде европейских проектных практик. Она удобна для зданий, плит, стен, оболочек и повседневной работы расчетчика.

RFEM выигрывает за счет развитой экосистемы Dlubal, модульности, add-ons, интерфейсов, подробной документации и широкой линейки специальных расчетных решений. AxisVM может быть удобен для пользователей, которым нравится его подход к моделированию, но RFEM выглядит более универсальной платформой для сложных задач и расширения расчетного процесса.

Критерий	RFEM	AxisVM
Поверхностные модели	да	да
Модульная экосистема	сильная	есть, но иной масштаб
Специальные add-ons	широкий набор	зависит от комплектации
Для кого лучше	компании с разными типами проектов	расчетчики зданий и плитных систем

Таблица возможностей RFEM

Возможность	Реализация в RFEM	Практическое значение
Стержневой расчет	стержни, фермы, балки, колонны	рамы, фермы, связи, каркасы
Поверхности	плиты, стены, оболочки	расчет перекрытий, стен, фундаментов
Тела	объемные конечные элементы	локальные и массивные зоны
Контакты	surface contacts, нелинейные связи	взаимодействие элементов, основание, зазоры
Нелинейные опоры	упругие и нелинейные условия	реалистичная работа закреплений
Нелинейные материалы	диаграммы и специальные модели	пластичность, повреждение, нелинейная работа
Load Wizards	генерация и преобразование нагрузок	ускорение ввода нагрузок
Комбинации	load combinations, result combinations	расчет по нормативным ситуациям
Сталь	Steel Design	проверка прочности, устойчивости, прогибов
Железобетон	Concrete Design	стержни, плиты, стены, армирование
Дерево	Timber Design	балки, фермы, панели, устойчивость
Динамика	Dynamic Analysis	формы колебаний, спектры, сейсмика
Устойчивость	Structure Stability	критические коэффициенты, формы потери устойчивости
Отчеты	Printout Report	расчетная документация
BIM-обмен	интерфейсы CAD/BIM и API	интеграция в проектный процесс

Когда RFEM стоит использовать

RFEM стоит выбирать, когда расчетная задача требует пространственной модели и внимательного анализа результатов. Программа особенно оправдана в проектах, где есть:

• плиты и стены;

• оболочки и сложные поверхности;

• смешанные стержнево-пластинчатые модели;

• разные материалы в одной расчетной схеме;

• нелинейные опоры или контакты;

• динамика и сейсмика;

• расчет по нескольким нормативным ситуациям;

• необходимость в подробном расчетном протоколе;

• регулярная работа с таблицами и результатами;

• потребность в расширении через add-ons.

RFEM хорошо подходит для проектного отдела, который рассчитывает разные типы конструкций. Если сегодня нужно проверить стальную раму, завтра — железобетонную плиту, затем — оболочку резервуара или деревянную конструкцию, RFEM позволяет оставаться в одной расчетной среде.

Когда лучше выбрать более простое решение

RFEM не всегда нужен. Если задача сводится к расчету одиночной балки, простой фермы или небольшой плоской рамы без сложных комбинаций и поверхностей, более простая программа может быть быстрее. Также для исключительно стержневых систем иногда рациональнее использовать RSTAB, потому что он ориентирован именно на балки, рамы и фермы.

RFEM становится выгодным, когда нужна гибкость МКЭ. Если в модели появляются поверхности, оболочки, тела, контакты, нелинейности или сложные проектные проверки, его возможности начинают оправдывать более высокий порог освоения.

Итоговая оценка

Dlubal RFEM — сильная программа конечно-элементного расчета строительных конструкций, рассчитанная на профессиональную инженерную работу. Ее главное преимущество — способность объединять в одной модели стержни, плиты, стены, оболочки, тела, контакты, нагрузки, комбинации, расчетные результаты и проектные проверки.

RFEM удобен для инженеров, которым нужно не просто получить усилия в балке, а понять работу всей конструкции. Он позволяет строить сложные расчетные схемы, анализировать деформации, внутренние усилия, напряжения, реакции, устойчивость, динамику и нормативные проверки в едином интерфейсе.

Программа требует инженерной квалификации: нужно понимать расчетную схему, МКЭ, сетку, связи, граничные условия, комбинации и интерпретацию результатов. Но именно поэтому RFEM ценен в серьезной проектной практике. Он не упрощает конструкцию до примитивной схемы, а дает расчетчику инструменты для точного моделирования и подробного анализа.

Для проектировщика, который работает со зданиями, промышленными сооружениями, плитами, стенами, оболочками, сталью, железобетоном, деревом, динамикой и сложными нагрузками, RFEM является одной из наиболее функциональных инженерных сред. Это расчетная платформа, которую логично использовать там, где нужна не только скорость, но и контроль над всей конечно-элементной моделью.
