Dlubal RSTAB 9 — специализированная инженерная программа для моделирования, расчёта и проверки стержневых конструкций. Она ориентирована на 2D- и 3D-системы, где основными расчётными объектами являются узлы, стержни, сечения, материалы, опоры, шарниры, нагрузки и сочетания. В RSTAB рассчитывают плоские и пространственные рамы, фермы, балки, стальные каркасы, деревянные конструкции, алюминиевые элементы, мачты, башни, навесы, промышленные эстакады, технологические площадки и другие системы, которые можно корректно представить стержневой расчётной схемой.

Программа не пытается быть универсальным редактором чертежей или архитектурной BIM-средой. Её сильная сторона — расчётная модель. Инженер задаёт геометрию, материалы, сечения, закрепления, нагрузки, расчётные ситуации и сочетания, после чего получает внутренние усилия, деформации, опорные реакции, эпюры, таблицы результатов и данные для проверок по нормам. Для проектировщика это рабочая среда, в которой можно быстро перейти от расчётной схемы к анализу поведения конструкции и подготовке расчётного отчёта.

RSTAB хорошо подходит именно для тех задач, где конструкция описывается стержнями. Это может быть одноэтажная производственная рама, ферма покрытия, каркас навеса, система колонн и ригелей, пространственный трубчатый каркас, деревянная стропильная система или лёгкая алюминиевая конструкция. В таких проектах важны не только общие перемещения, но и распределение продольных сил, поперечных сил, изгибающих моментов, крутящих моментов, реакции в опорах, устойчивость стержней и корректность сочетаний нагрузок.

Назначение программы

Dlubal RSTAB 9 предназначен для расчёта стержневых систем из стали, железобетона, дерева, алюминия и других материалов. Основная программа отвечает за создание модели, статический расчёт, нелинейный расчёт, работу с нагрузками, сочетаниями, результатами и отчётами. Проверки по материалам и нормам выполняются через add-ons, которые встроены в общий интерфейс и используют данные той же расчётной модели.

Главная логика RSTAB строится вокруг связки:

Элемент модели	Что задаёт инженер	Для чего это нужно
Узел	Координаты, связи, опорные условия	Формирование геометрии и степеней свободы
Стержень	Начальный и конечный узел, тип, материал, сечение	Описание балки, колонны, раскоса, пояса фермы
Материал	Механические свойства	Жёсткость, масса, расчёт собственного веса
Сечение	Геометрические характеристики	Площадь, моменты инерции, сопротивление
Опора	Закрепления поступательных и вращательных степеней свободы	Передача усилий в основание
Шарнир	Освобождение усилий и моментов на концах стержня	Моделирование шарнирных соединений
Нагрузка	Узловые, стержневые, сгенерированные воздействия	Расчёт напряжённо-деформированного состояния
Сочетание	Комбинация нагрузок по нормам	Проверка неблагоприятных расчётных ситуаций



Такой подход удобен для инженерной практики: модель остаётся прозрачной. Пользователь видит, из каких объектов она собрана, какие нагрузки входят в расчёт, какие коэффициенты применяются в сочетаниях, где появляются максимальные усилия и как конструкция деформируется.

Для каких специалистов подходит RSTAB

RSTAB рассчитан прежде всего на инженеров-расчётчиков и проектировщиков строительных конструкций. Особенно удобен он для специалистов, которые постоянно работают со стержневыми системами:

• проектировщиков металлических конструкций КМ;

• инженеров по деревянным конструкциям;

• расчётчиков лёгких стальных тонкостенных и трубчатых систем;

• специалистов по промышленным каркасам;

• проектировщиков ферм, мачт, башен, навесов и эстакад;

• инженеров, которым нужен быстрый расчёт рамной схемы без построения сложной оболочечной FEM-модели;

• проектных бюро, где важно получать проверяемый расчётный отчёт.

Для небольших и средних расчётных задач RSTAB особенно практичен: модель можно вводить через графику, таблицы и диалоги, а результаты сразу проверять визуально. Для крупных проектов ценность программы в другом — в структурированности данных, поддержке сочетаний, удобной навигации по объектам и возможности вести модель в числовом виде через таблицы.

Общая логика работы

Рабочий процесс в RSTAB обычно выглядит так:

1. Создаётся новая модель.

2. Настраиваются базовые данные: тип конструкции, нормы, материалы, единицы, активные add-ons.

3. Вводится геометрия: узлы, стержни, наборы стержней.

4. Назначаются материалы и сечения.

5. Задаются опоры, шарниры, эксцентриситеты, нелинейности.

6. Создаются load cases.

7. Назначаются action categories.

8. Формируются load combinations и result combinations.

9. Запускается расчёт.

10. Анализируются деформации, усилия, реакции и эпюры.

11. Выполняются проверки через add-ons.

12. Формируется printout report.

Эта последовательность хорошо отражает инженерную методику: сначала расчётная схема, затем нагрузки, затем расчёт, затем анализ результатов и документирование.

Интерфейс RSTAB

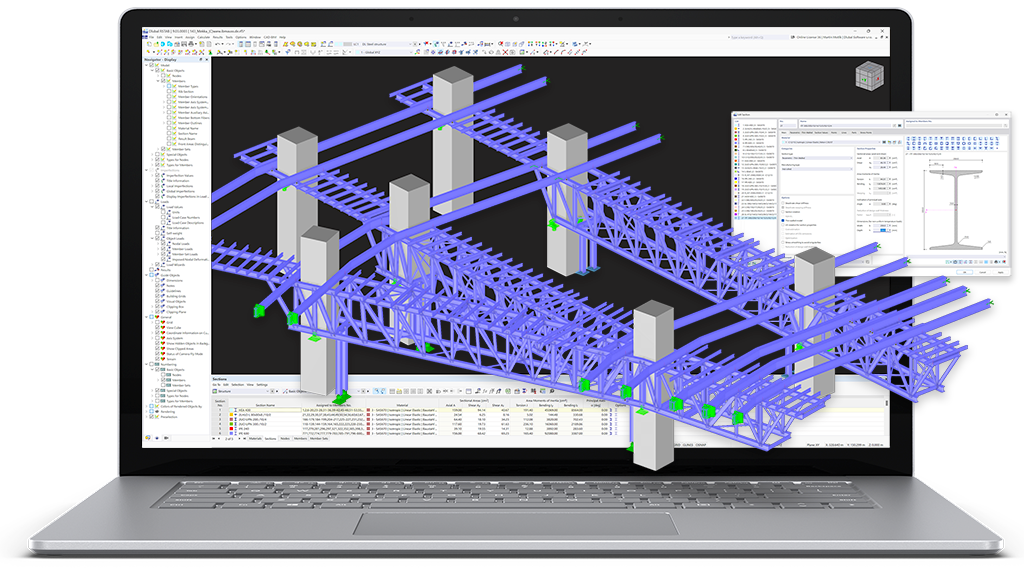

Интерфейс Dlubal RSTAB 9 сочетает графическую рабочую область, навигатор модели, таблицы и панели управления результатами. Пользователь может вводить данные через диалоговые окна, кликом в графической области или через табличный ввод. Это важное отличие от программ, где вся модель строится только в графике: в RSTAB числовая структура модели всегда доступна, поэтому инженер может быстро проверить координаты, длины, номера стержней, материалы, сечения и нагрузки.

Основные элементы интерфейса:

Элемент	Назначение
Рабочее окно	Отображение расчётной схемы, нагрузок, деформаций, эпюр и результатов
Navigator – Data	Управление объектами модели, нагрузками, расчётными данными и результатами
Navigator – Display	Управление видимостью объектов и подписей
Navigator – Views	Сохранение пользовательских видов и видимостей
Navigator – Results	Выбор результатов, отображаемых на модели
Tables	Числовой ввод и просмотр данных модели, нагрузок и результатов
Control Panel	Цветовая шкала, коэффициенты отображения, фильтрация и управление графикой результатов
Printout Report	Подготовка расчётной документации
Result Diagrams	Графики усилий, деформаций и других результатов по стержням



Navigator – Data хранит модельные, нагрузочные, расчётные и проектные данные. Ошибочные, неиспользуемые или сгенерированные объекты визуально различаются по цвету, что помогает быстро находить проблемные места в расчётной схеме. Navigator – Display управляет тем, что видно в рабочем окне: узлы, стержни, опоры, нагрузки, сечения, подписи, локальные оси, результаты и другие элементы. Navigator – Results появляется после расчёта и позволяет выбирать, какие результаты выводить на модель.

Нижняя область Tables играет в RSTAB очень важную роль. Таблицы расположены внизу рабочего окна и управляют моделью, нагрузками и результатами в числовой форме. В таблицах можно переключаться между категориями Structure, Loads, Results и другими разделами. Например, в категории Structure доступны Basic Objects: узлы, стержни, материалы, сечения, опоры, шарниры и связанные параметры.

Моделирование стержневых конструкций

Моделирование в RSTAB строится на объектах, которые напрямую соответствуют инженерной расчётной схеме. Стержень соединяет два узла и получает материал, сечение, тип, локальную систему координат, шарниры, эксцентриситеты, нагрузки и расчётные параметры. Это делает модель понятной: каждый элемент имеет физический смысл и связан с конкретной частью конструкции.

Узлы

Узел задаёт точку в пространстве. Через узлы формируется геометрия каркаса, фермы или балки. Узлы используются для:

• начала и конца стержней;

• приложения сосредоточенных сил и моментов;

• задания опор;

• фиксации шарнирных соединений;

• определения геометрических точек конструктивной схемы.

В простой плоской раме узлы задают основания колонн, верхние точки колонн и точки перелома ригеля. В пространственном каркасе узлы формируют сетку осей, высотные отметки, места примыкания связей и элементы покрытия.

Стержни

Стержень — основной расчётный объект RSTAB. Через стержни моделируют колонны, балки, ригели, раскосы, стойки, пояса ферм, прогоны, распорки, элементы мачт и башен. Стержни могут иметь разные типы поведения: обычный балочный элемент, ферменный элемент, канат, жёсткая связь и другие варианты, необходимые для корректного описания работы конструкции.

RSTAB позволяет располагать стержни с эксцентриситетами, поддерживать их упругими основаниями, задавать жёсткие связи и объединять стержни в member sets. Наборы стержней удобны, когда нужно назначить нагрузку или анализировать группу элементов как единую расчётную линию.

Материалы и сечения

Материал задаёт физико-механические характеристики: модуль упругости, плотность, коэффициенты, прочностные параметры и другие свойства, которые используются в расчёте. Сечение определяет геометрию элемента: площадь, моменты инерции, радиусы инерции, сопротивление изгибу, кручению и другие характеристики.

В типовой расчётной модели RSTAB каждый стержень получает:

• материал;

• сечение;

• ориентацию локальных осей;

• тип стержня;

• начальный и конечный узел;

• шарниры или жёсткие соединения;

• нагрузки;

• расчётные параметры для проверок.

Если проектировщик рассчитывает стальную раму, он назначает колоннам и ригелям двутавровые или коробчатые сечения, раскосам — трубчатые или уголковые, прогонам — холодногнутые профили. В деревянной конструкции можно задать прямоугольные, клеёные или другие деревянные сечения. В алюминиевых системах используются профили, соответствующие характеру лёгкой пространственной конструкции.

Опоры

Опоры передают нагрузки в основание и ограничивают степени свободы узлов. В RSTAB опора может блокировать или упруго ограничивать перемещения и повороты. Это позволяет моделировать шарнирные, жёсткие, частично податливые и упругие закрепления. Опора должна быть назначена узлу, который входит в стержневую систему, иначе расчётная схема не получит корректного закрепления.

Примеры опорных схем:

Схема	Как используется
Шарнирная опора	Основание колонны без передачи момента
Жёсткое защемление	Колонна с жёстким креплением к фундаменту
Податливая опора	Упругое основание, грунтовая или конструктивная податливость
Направляющая опора	Ограничение перемещения только в выбранном направлении
Пространственная опора	Закрепление нескольких степеней свободы в 3D-модели



Шарниры стержней

Member Hinges используются для ограничения передачи внутренних усилий и моментов на концах стержня. Шарнир назначается именно на конец стержня, а не произвольно по его длине. Это удобно для моделирования ферменных узлов, шарнирного примыкания балки к колонне, разрезных прогонов, элементов связей и конструкций, где изгибающий момент не должен передаваться через соединение.

В ферме шарниры позволяют добиться правильной работы раскосов и поясов: стержни передают в основном продольные усилия, а изгиб возникает только там, где он действительно предусмотрен расчётной схемой. В рамной системе шарниры помогают смоделировать монтажные или конструктивные соединения, которые не работают как жёсткие узлы.

Эксцентриситеты стержней

Member Eccentricities применяются, когда ось стержня не совпадает с фактической линией приложения усилий или когда нужно учесть конструктивное смещение сечения. В реальности балка может примыкать к колонне по верхней полке, элемент фермы может быть смещён относительно осевой линии, а прогоны могут располагаться на определённой отметке относительно главной несущей системы. Эксцентриситеты позволяют передать эту геометрию в расчётной схеме без искусственного усложнения модели.

Нагрузки и сочетания

RSTAB содержит развитую систему работы с нагрузками. Нагрузка хранится в load case, а load cases затем объединяются в action combinations, load combinations и result combinations. Такой подход позволяет разделить исходные воздействия и расчётные комбинации.

Load Cases

Load Case — это отдельный случай нагружения. В одном load case задают нагрузки от одной физической группы воздействий: собственный вес, снег, ветер, полезную нагрузку, температурное воздействие, монтажную нагрузку, предварительное напряжение или другое действие. В RSTAB нагрузки в load case вводятся как характеристические, без частных коэффициентов; коэффициенты учитываются при формировании сочетаний.

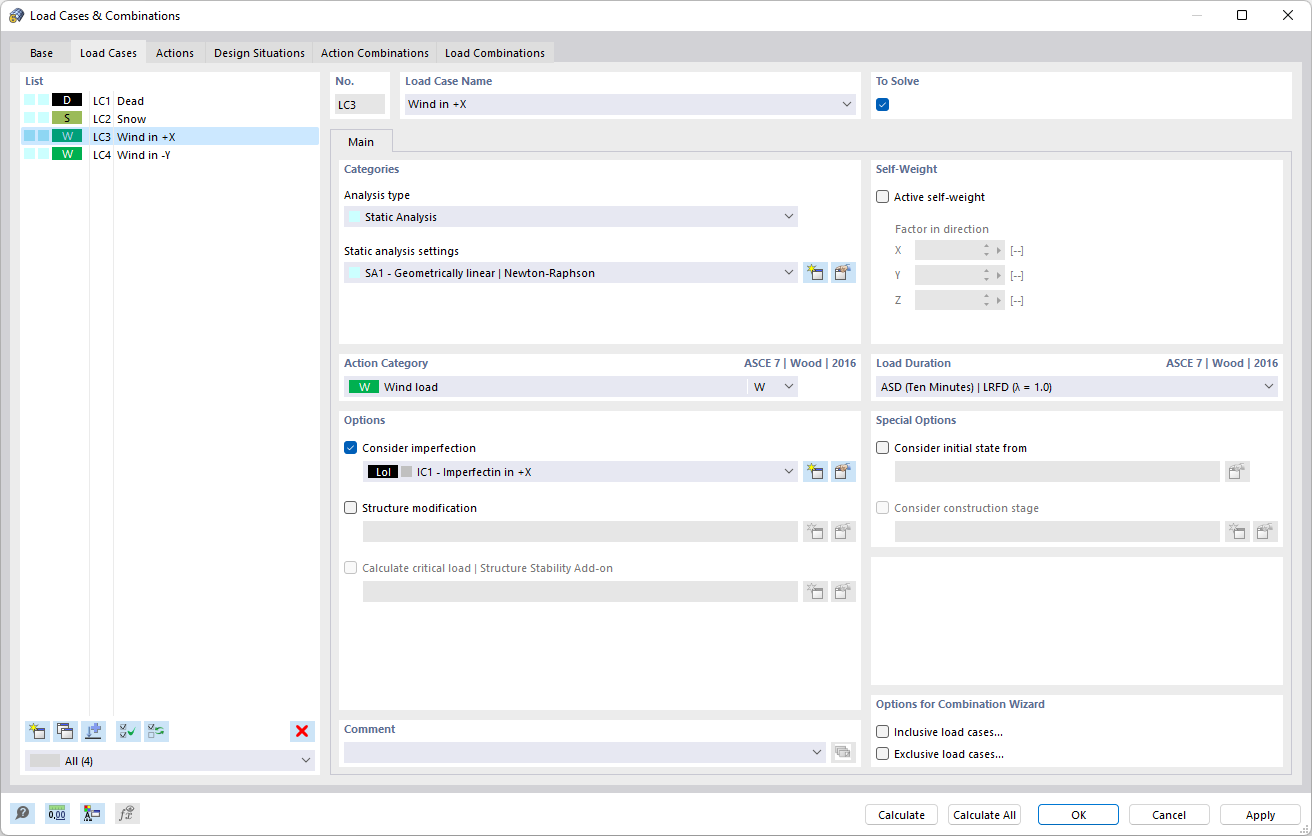

В диалоге Load Cases and Combinations на вкладке Load Cases задаются:

• номер load case;

• название;

• флажок To Solve;

• Analysis type;

• Static analysis settings;

• Active self-weight;

• Action Category;

• Consider imperfection;

• Structure modification;

• Consider initial state from;

• параметры для Combination Wizard.

Флажок To Solve управляет тем, будет ли конкретный load case рассчитываться отдельно. Это полезно, когда отдельное действие не имеет инженерного смысла без собственного веса или без других постоянных воздействий.

Active self-weight

Опция Active self-weight включает автоматический учёт собственного веса модели. RSTAB определяет собственный вес на основе материалов и свойств объектов. В полях Factor in direction задаётся направление действия собственного веса. Обычно это глобальная вертикальная ось, но конкретное направление зависит от принятой ориентации координатной системы.

Практически это значит, что инженеру не нужно вручную прикладывать линейную нагрузку от веса каждого стержня. Достаточно корректно назначить материал и сечение, после чего программа сама сформирует весовое воздействие в выбранном load case.

Action Category

Action Category связывает load case с нормативной категорией воздействия. Например, постоянные нагрузки, снег, ветер, полезные нагрузки и другие действия имеют разные коэффициенты и правила сочетания. В RSTAB категория выбирается из списка, связанного с нормой, заданной в базовых данных модели.

Это особенно важно при автоматическом формировании сочетаний. Если снег ошибочно отнести к постоянным нагрузкам, а ветер — к другой категории, комбинации будут некорректными. Поэтому в RSTAB категория действия является не формальной подписью, а частью расчётной логики.

Static analysis settings

Для load case выбирается теория расчёта:

Вариант	Когда применяется
Geometrically linear	Для линейного расчёта без существенного влияния деформаций на усилия
Second-order (P-Δ)	Для рам, колонн и систем, где важен эффект продольной силы и перемещений
Large deformations	Для случаев с большими перемещениями и более выраженной геометрической нелинейностью



Расчёт по Second-order (P-Δ) важен для гибких рам, мачт, башен, высоких колонн и конструкций, где продольные силы усиливают изгибающие моменты. Для обычной короткой балки линейного расчёта может быть достаточно, но для пространственной рамы с гибкими стойками игнорировать P-Δ уже нельзя.

Imperfections

Опция Consider imperfection позволяет включать несовершенства в конкретный load case. Это особенно важно для расчёта устойчивости стержневых систем. Ветровое направление, например, может быть связано с imperfection case в той же плоскости, чтобы в расчётных сочетаниях учитывалось начальное отклонение конструкции.

Structure modification и initial state

Structure modification используется для учёта изменения жёсткости или специальной обработки нелинейностей в выбранном load case. Consider initial state from позволяет взять деформации одного load case как начальное состояние для другого. Такой подход полезен при моделировании предварительного напряжения, стадийности или ситуаций, где начальная деформированная форма влияет на дальнейший расчёт.

Генерация нагрузок

RSTAB поддерживает инструменты генерации нагрузок. Для рамных и стержневых конструкций это особенно полезно при работе со снегом, ветром и распределением поверхностных воздействий на стержни.

В программе применяются:

• генерация снеговых нагрузок;

• генерация ветровых нагрузок;

• преобразование surface loads в member loads;

• генерация member loads из free line load;

• автоматическая генерация сочетаний.

В проектах с покрытиями это экономит много времени. Инженер задаёт форму кровли и параметры воздействия, а затем получает нагрузки, привязанные к расчётной схеме. При этом модель остаётся стержневой: нагрузки прикладываются к элементам, которые фактически воспринимают воздействие.

Расчёт модели

Расчёт запускается через меню Calculate. Перед расчётом можно выполнить проверку исходных данных. RSTAB анализирует полноту данных модели и нагрузок, корректность ссылок между объектами и согласованность расчётной схемы. Ошибки можно исправлять прямо в таблицах, что удобно при больших моделях.

Важный параметр — Member Divisions for Calculation. Он влияет на распределение графических результатов, определение максимумов и минимумов, а также на расчёт специальных типов стержней. Для обычного просмотра эпюр достаточно одного уровня деления, но для элементов с упругим основанием, переменным сечением, пластическими свойствами, расчётом по большим деформациям или устойчивости может потребоваться более детальная разбивка.

Что получает инженер после расчёта

После расчёта RSTAB выводит:

• перемещения узлов;

• повороты;

• деформации стержней;

• продольные силы;

• поперечные силы;

• изгибающие моменты;

• крутящие моменты;

• опорные реакции;

• контактные усилия для соответствующих моделей;

• экстремальные значения;

• таблицы результатов;

• графические эпюры;

• данные для проектных проверок.

Результаты можно смотреть на модели, в таблицах, через Result Diagrams и через Control Panel. Это позволяет проверять не только численные значения, но и общую картину работы конструкции: где рама раскрывается, где появляются пиковые моменты, какие раскосы работают на растяжение или сжатие, какие опоры воспринимают максимальные реакции.

Result Diagrams и анализ стержней

Result Diagrams — один из наиболее полезных инструментов для расчётчика. В нём можно смотреть графики по выбранным стержням и member sets. В навигаторе выбираются типы результатов: deformations, internal forces and moments, strains, contact forces. Каждый тип результата отображается отдельной диаграммой.

В окне Result Diagrams можно:

• сохранить набор диаграмм как Result Diagram Set;

• просматривать несколько графиков одновременно;

• перемещать курсор вдоль стержня;

• получать значение в конкретной координате x;

• фиксировать указатель на заданной точке;

• сравнивать несколько объектов;

• использовать варианты отображения для нескольких result diagrams;

• фильтровать численные значения в правой части окна.

Для инженерной проверки это удобнее, чем просто смотреть цветную модель. Например, для ригеля можно быстро оценить изгибающий момент My по длине, найти максимум, проверить характер эпюры, затем переключиться на поперечную силу Vz или прогиб. Для колонны можно посмотреть продольную силу N, моменты вокруг локальных осей и влияние сочетаний.

Работа с таблицами

Табличный ввод в RSTAB — не вспомогательная функция, а полноценный способ работы. В таблицах можно редактировать координаты узлов, параметры стержней, свойства нагрузок, значения результатов и настройки объектов. При выборе объекта в графическом окне соответствующая строка может подсвечиваться в таблице, а при выборе строки таблицы объект выделяется в модели.

Это особенно полезно в задачах, где геометрия регулярная:

• многопролётные рамы;

• серии одинаковых ферм;

• мачты с повторяющимися секциями;

• пространственные каркасы по сетке осей;

• навесы с одинаковыми рамами;

• технологические площадки с повторяющимися балками.

Инженер может быстро копировать строки, менять координаты, корректировать сечения, проверять номера элементов и сопоставлять таблицу с графикой.

Фильтрация результатов

В result tables доступны фильтры. Они помогают показывать только нужные строки и столбцы, например результаты по конкретному load combination, по выбранным стержням, по экстремальным значениям или по заданным типам усилий. Result Table Manager позволяет управлять тем, какие строки и столбцы отображаются.

В больших моделях это критично: таблица всех усилий по всем стержням и сочетаниям может быть слишком объёмной. Фильтрация превращает её в рабочий инструмент: можно быстро выделить колонны, посмотреть максимальные N и My, затем переключиться на ригели и проверить прогибы.

Пошаговая работа с простой рамой в RSTAB

Ниже — пример типового рабочего процесса для стальной плоской рамы. Это не единственный способ моделирования, но он отражает практическую логику работы в RSTAB.

Шаг 1. Создание модели

В новой модели задаются основные данные: название, тип расчёта, стандарты, активные add-ons, единицы и параметры отображения. Для рамной конструкции выбирается пространственная или плоская постановка, в зависимости от задачи. Даже если конструкция плоская, 3D-модель бывает удобнее, когда нужно учитывать связи, прогоны или пространственное раскрепление.

Шаг 2. Ввод узлов

Узлы вводятся по координатам. Для простой портальной рамы нужны минимум четыре ключевые точки:

Узел	Назначение
N1	основание левой колонны
N2	верх левой колонны
N3	верх правой колонны
N4	основание правой колонны



Если ригель имеет уклон, верхние узлы задаются с разными отметками. Если рама симметричная, координаты удобно вводить через таблицу и копировать.

Шаг 3. Создание стержней

Далее создаются стержни:

• левая колонна N1–N2;

• ригель N2–N3;

• правая колонна N4–N3;

• при необходимости — связи, распорки, прогоны или дополнительные элементы.

Каждому стержню назначается сечение и материал. Например, колонны могут получить один двутавр, ригель — другой, связи — круглую трубу или уголок.

Шаг 4. Назначение опор

В узлах основания задаются nodal supports. Для шарнирного основания блокируются перемещения, но не блокируются соответствующие повороты. Для защемления дополнительно фиксируются поворотные степени свободы. Если фундамент или основание моделируется податливо, вместо жёсткого закрепления задаются пружинные параметры.

Шаг 5. Назначение шарниров

Если ригель примыкает к колонне шарнирно, на концах стержня задаются member hinges. Если соединение рамное, шарниры не назначаются, и момент передаётся через узел. В ферменных элементах шарнирная логика особенно важна: раскосы и стойки должны работать так, как это заложено в расчётной схеме.

Шаг 6. Создание load cases

В Load Cases and Combinations создаются отдельные load cases:

Load Case	Смысл
LC1 Dead	собственный вес и постоянные нагрузки
LC2 Snow	снег
LC3 Wind +X	ветер в одном направлении
LC4 Wind -X	ветер в обратном направлении
LC5 Live	полезная или эксплуатационная нагрузка



Для LC1 включается Active self-weight. Для ветровых случаев назначается соответствующая Action Category. Если требуется расчёт с несовершенствами, в ветровом load case активируется Consider imperfection.

Шаг 7. Задание нагрузок

Нагрузки можно прикладывать к узлам или стержням. Для ригеля часто используется распределённая member load. Для ветра — горизонтальные нагрузки на колонны или нагрузки, полученные через генератор. Для снеговой нагрузки — вертикальная нагрузка на элементы покрытия.

Типовые варианты нагрузок:

• concentrated nodal force;

• nodal moment;

• uniform member load;

• trapezoidal member load;

• temperature load;

• generated snow load;

• generated wind load.

Шаг 8. Формирование сочетаний

Через Load Cases and Combinations создаются расчётные сочетания. RSTAB может формировать их автоматически с учётом action categories и выбранных нормативных правил. Инженер проверяет список load combinations, ведущие действия, коэффициенты и то, какие сочетания должны рассчитываться.

Шаг 9. Запуск расчёта

Перед расчётом запускается проверка модели. Если есть незакреплённые узлы, неиспользуемые сечения, стержни без материала, некорректные ссылки или нестабильная расчётная схема, RSTAB выдаёт диагностические сообщения. После исправления модель рассчитывается через Calculate.

Шаг 10. Анализ результатов

Сначала проверяются деформации. Это быстрый способ понять, правильно ли работает схема. Если рама улетает в сторону или деформируется не так, как ожидалось, нужно проверять опоры, шарниры, связи и направления нагрузок.

Затем анализируются:

• N по колоннам и раскосам;

• Vy и Vz по балкам;

• My и Mz по ригелям и колоннам;

• torsion Mt для пространственных элементов;

• support reactions в основаниях;

• деформации в характерных точках;

• экстремальные значения по сочетаниям.

Шаг 11. Проверка элементов

После статического расчёта запускаются add-ons для проверки материала: Steel Design, Timber Design, Concrete Design, Aluminum Design и другие. Проверочные результаты интегрированы в интерфейс, поэтому расчётчик работает не с отдельным файлом, а с той же моделью.

Шаг 12. Подготовка отчёта

В Printout Report выбираются входные данные, нагрузки, сочетания, результаты, графики, таблицы и проверки. Для разных адресатов можно формировать разные отчёты: подробный для экспертизы, сокращённый для внутренней проверки, отдельный по стальным элементам или отдельный по реакциям.

Add-ons и проектные проверки

RSTAB построен как модульная система. Основная программа отвечает за расчётную модель и статический расчёт, а add-ons выполняют специализированные проверки, дополнительные виды анализа и проектирование по материалам. Такой подход удобен: инженер включает только те расчётные блоки, которые нужны для конкретной работы.

Steel Design

Steel Design используется для проверки стальных стержней. Он выполняет проверки предельных состояний и эксплуатационной пригодности для steel members по различным стандартам. В практической работе это означает проверку колонн, балок, ферм, связей, прогонов, рамных элементов и других стальных деталей стержневой модели.

Для стальной рамы Steel Design помогает оценить:

• несущую способность сечения;

• устойчивость сжатых стержней;

• изгибно-крутильные эффекты;

• использование элемента;

• критические места по длине;

• влияние расчётных сочетаний;

• пригодность по деформациям.

Результаты удобно анализировать в той же среде: элементы с высоким коэффициентом использования видны на модели, а подробные значения доступны в таблицах и отчёте.

Concrete Design

Concrete Design применяется для проверки железобетонных элементов. В RSTAB этот add-on важен для стержневых железобетонных систем: колонн, балок, рам, стоек, ригелей и других member-элементов. Он выполняет проверки ultimate limit state и serviceability limit state, а ввод и оценка результатов встроены в общий интерфейс RFEM/RSTAB.

Для железобетонной рамы это означает, что инженер может рассчитать усилия в RSTAB, затем выполнить проверки по несущей способности, трещиностойкости, прогибам и другим параметрам, не перенося модель в отдельную программу.

Timber Design

Timber Design используется для деревянных стержней. Он выполняет проверки сопротивления сечений, устойчивости и serviceability limit state. Для RSTAB это особенно актуально при расчёте деревянных ферм, клеёных балок, стоек, рам, навесов, стропильных систем и пространственных деревянных каркасов.

В деревянных конструкциях важны не только усилия, но и длительность нагрузки, условия эксплуатации, устойчивость сжатых элементов, прогибы и особенности материала. RSTAB позволяет собрать расчётную схему, а Timber Design — выполнить проверку деревянных стержней в рамках того же проекта.

Aluminum Design

Aluminum Design нужен для алюминиевых конструкций: лёгких каркасов, фасадных подсистем, рам, ферм, технологических конструкций, пространственных систем из алюминиевых профилей. Он применяется там, где стальная логика расчёта не подходит из-за других механических свойств материала, особенностей профилей и нормативных требований.

Stress-Strain Analysis и дополнительные add-ons

Для более специализированных задач используются add-ons дополнительного анализа. Они расширяют стандартный статический расчёт: позволяют детальнее анализировать напряжения, устойчивость, динамические эффекты, особые расчётные ситуации и специфические инженерные задачи. В RSTAB это полезно, когда обычных усилий N, V, M и стандартной проверки сечения недостаточно.

BIM, импорт и экспорт

RSTAB поддерживает обмен данными с другими инженерными и CAD/BIM-средами. Это важно, потому что расчётная модель редко существует изолированно: геометрия может приходить из CAD, результаты могут уходить в отчёты, таблицы — в Excel, а аналитическая модель — в смежные расчётные инструменты.

Основные направления обмена:

Формат или интерфейс	Использование
DXF	Импорт линий из CAD как основы для стержневой модели
AutoCAD	Обмен через DXF и работа с объектами на слоях
BricsCAD	Импорт и экспорт узлов и линий через прямой интерфейс
Excel	Импорт и экспорт таблиц модели, нагрузок и результатов
IFC	Обмен BIM-данными через ReferenceView и StructuralAnalysisView
SAF	Обмен аналитическими моделями через Structural Analysis Format
Background Layers	Использование подложек из DXF для графического ввода



RFEM 6 и RSTAB 9 поддерживают обмен через SAF, импорт и экспорт таблиц Excel, DXF, IFC, AutoCAD/BricsCAD-интерфейсы и background layers. IFC 4.0 используется для импорта и экспорта, IFC 2x3 — для импорта; доступны ReferenceView и StructuralAnalysisView, что позволяет передавать как представление конструкции, так и аналитическую модель.

Для расчётчика особенно полезна связка DXF + Background Layers. Можно получить осевую схему из CAD, использовать её как подложку и по ней построить стержневую модель. Это снижает риск ошибки в координатах и ускоряет ввод типовых каркасов.

Printout Report и оформление расчёта

Printout Report — встроенная система подготовки расчётной документации. Перед печатью или экспортом данные и результаты собираются в отчёт. В отчёт можно включать таблицы исходных данных, нагрузки, сочетания, результаты, графику, пояснения, сканы и PDF-файлы. Для одной модели можно создавать несколько отчётов с разным содержанием.

Это удобно в реальном проектировании:

• для экспертизы нужен подробный отчёт с исходными данными, сочетаниями и результатами;

• для внутренней проверки достаточно краткого отчёта по ключевым элементам;

• для конструктора полезен отчёт по реакциям, усилиям и критическим сечениям;

• для руководителя проекта можно подготовить сокращённую сводку.

Printout Report Manager управляет составом отчёта и его элементами. Graphics и Multi Print позволяют включать в отчёт изображения из рабочего окна: расчётную схему, нагрузки, деформации, эпюры, цветовые карты результатов и проверочные диаграммы.

Хороший отчёт в RSTAB строится не по принципу выгрузить всё, а по принципу проверяемости. В него включают только те таблицы и графики, которые подтверждают расчётную схему, нагрузки, сочетания, ключевые результаты и проектные проверки.

Примеры задач для RSTAB

RSTAB особенно хорош в задачах, где расчётная схема остаётся стержневой и инженер хочет быстро получить усилия, деформации и проверки.

Стальная производственная рама

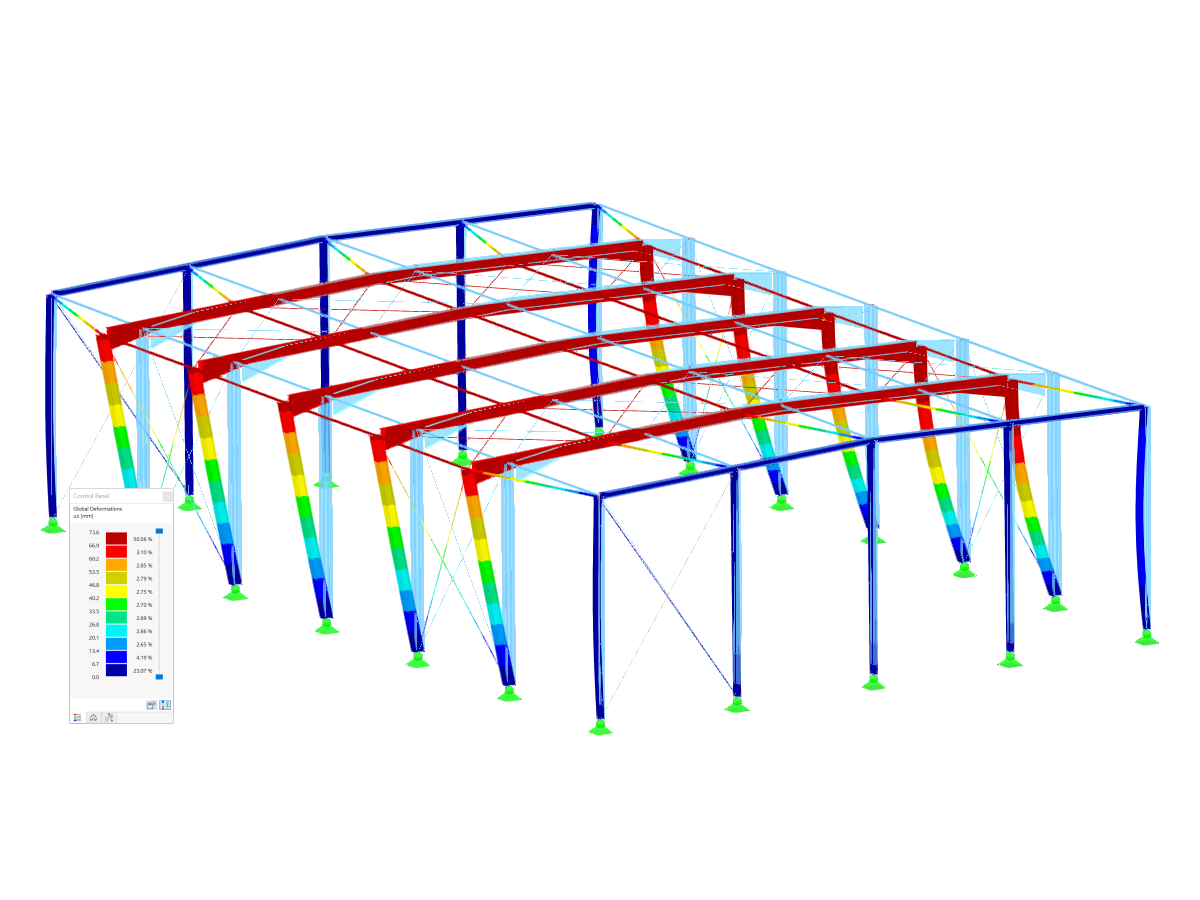

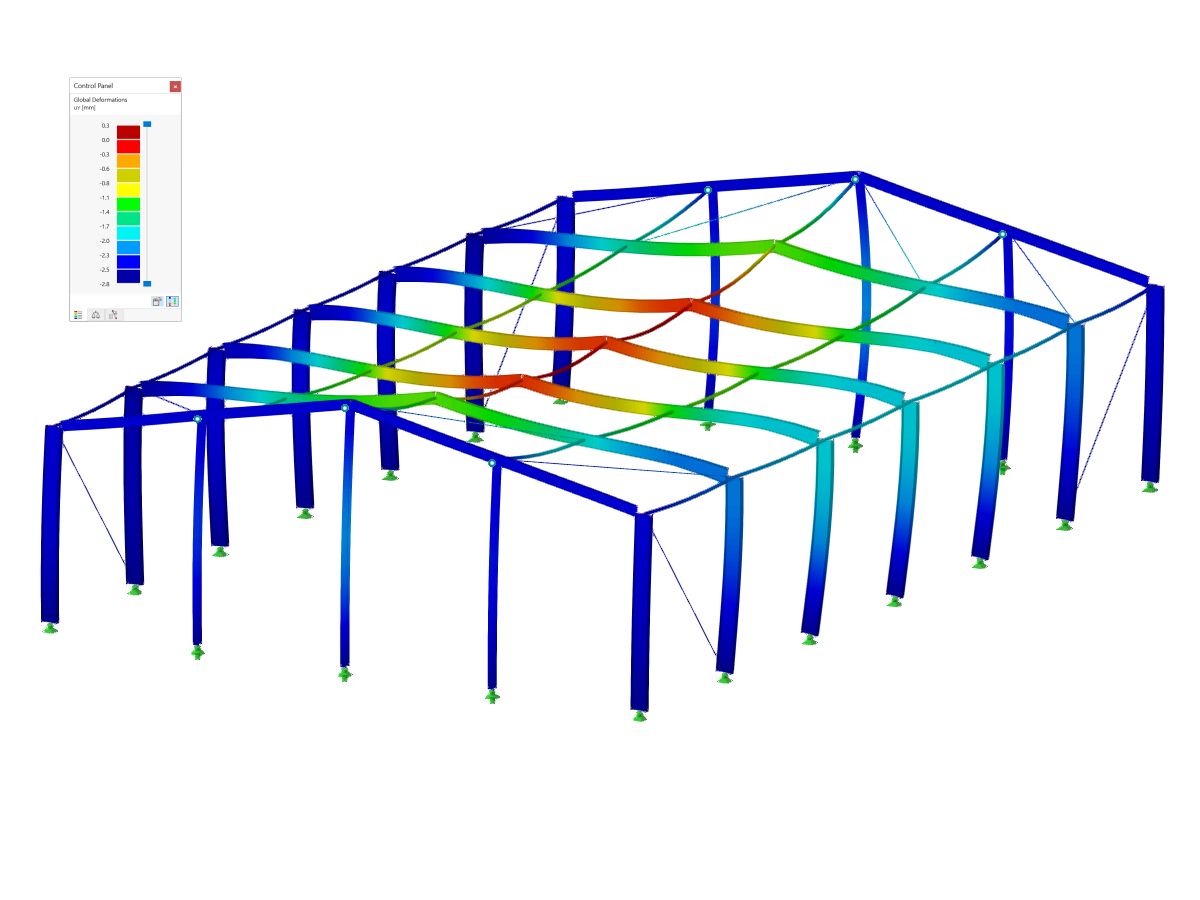

Классическая задача: колонны, ригель, связи, прогоны, ветровые нагрузки, снег, собственный вес, полезные нагрузки. В RSTAB можно быстро собрать геометрию рамы, задать шарниры или жёсткие узлы, учесть P-Δ, сформировать сочетания и проверить элементы через Steel Design.

Ферма покрытия

Ферма — один из наиболее естественных объектов для RSTAB. Пояса, раскосы и стойки моделируются стержнями, узлы задают геометрию, шарниры контролируют передачу моментов. По результатам анализируются продольные усилия в элементах, реакции, прогибы и устойчивость сжатых стержней.

Деревянный навес

Для деревянного навеса в RSTAB можно смоделировать стойки, балки, стропильные элементы, связи и раскосы. Нагрузки от снега и ветра назначаются на несущие элементы, а проверки деревянных стержней выполняются через Timber Design.

Мачта или башня

Пространственная мачта состоит из стоек, раскосов, горизонтальных связей и опорных узлов. Для таких объектов важны пространственная работа, устойчивость, влияние ветра, несовершенства и P-Δ. RSTAB позволяет анализировать поведение всей стержневой системы и находить критические элементы.

Технологическая площадка

Площадки, лестничные марши, балки, стойки, связи и консоли могут моделироваться как пространственная стержневая система. Для таких объектов важны прогибы, реакции, локальные нагрузки от оборудования, сочетания постоянных и эксплуатационных воздействий.

Преимущества RSTAB

Специализация на стержневых системах

RSTAB не перегружает пользователя инструментами, которые нужны для плит, оболочек и массивов. Его рабочая логика заточена под узлы, стержни, сечения, опоры, шарниры, нагрузки и сочетания. Поэтому программа ощущается быстрой и предметной именно в расчёте рам, ферм и каркасов.

Прозрачная расчётная модель

В RSTAB легко понять, почему конструкция работает именно так. Каждый стержень имеет номер, материал, сечение, локальные оси, нагрузки и результаты. Каждый load case имеет категорию, расчётную теорию и набор нагрузок. Каждое сочетание можно просмотреть и проверить.

Таблицы и графика одновременно

Одновременная работа с рабочим окном и Tables делает программу удобной для инженерной проверки. В графике видна схема, в таблицах — точные значения. Это снижает риск ошибок, особенно в больших моделях.

Удобная работа с нагрузками

Load Cases and Combinations, action categories, Active self-weight, Combination Wizard, snow/wind generation и result combinations дают нормальную расчётную структуру проекта. Инженер не держит сочетания в голове, а управляет ими в отдельном диалоге.

Модульность

Add-ons позволяют расширять программу под материал и задачу. Для стальных рам используется Steel Design, для деревянных конструкций — Timber Design, для железобетонных стержней — Concrete Design, для алюминия — Aluminum Design. Это делает RSTAB гибкой средой для разных типов стержневых конструкций.

Проверяемая отчётность

Printout Report позволяет подготовить расчётную документацию с исходными данными, таблицами, графикой и результатами. В инженерной практике это не второстепенная функция: расчёт должен быть не только выполнен, но и представлен так, чтобы его можно было проверить.

Ограничения RSTAB

RSTAB не предназначен для всех типов конечно-элементных задач. Его область — стержневые системы. Если нужно рассчитывать плиты, стены, оболочки, мембраны, объёмные тела, контактные элементы или сложные поверхностные модели, логичнее использовать RFEM. RSTAB удобен там, где конструкция адекватно описывается стержнями; для пластинчатых и оболочечных задач его специализация становится ограничением.

Второй важный момент — проектные проверки зависят от add-ons. Базовая программа выполняет моделирование, статический расчёт и выдачу усилий, но полноценные проверки по материалам и нормам требуют соответствующих модулей. Это нормальная логика модульной расчётной среды, но её нужно учитывать при выборе конфигурации.

Третье ограничение связано с качеством расчётной схемы. RSTAB не заменяет инженерное понимание. Если неправильно задать шарниры, опоры, направления локальных осей, категории нагрузок или расчётные сочетания, программа честно рассчитает некорректную модель. Поэтому особенно важно проверять деформированную схему, реакции, эпюры и экстремальные значения.

Сравнение с аналогами

RSTAB и Dlubal RFEM

RFEM — более универсальная конечно-элементная среда для стержней, поверхностей, оболочек, массивов и контактных задач. RSTAB специализируется на стержневых, рамных и ферменных конструкциях. Если проект состоит из балок, колонн, ферм, связей и стержневых систем, RSTAB часто оказывается проще и быстрее. Если нужны плиты, стены, оболочки или сложные FEM-поверхности, RFEM подходит лучше.

RSTAB и SCIA Engineer

SCIA Engineer — многоцелевая structural analysis and design software с акцентом на BIM-ready рабочие процессы, моделирование, анализ и проектирование в одной платформе. RSTAB воспринимается более специализированным инструментом для стержневых расчётных схем. В SCIA сильна комплексная модель здания и BIM-взаимодействие, в RSTAB — прозрачность стержневой схемы, таблицы, сочетания и расчёт рамно-ферменных систем.

RSTAB и Autodesk Robot Structural Analysis Professional

Autodesk Robot Structural Analysis Professional тесно связан с BIM-средой Autodesk и рабочими процессами Revit. Он ориентирован на расчёт нагрузок, проверку норм и обмен с Revit. RSTAB выигрывает там, где пользователь предпочитает расчётную модель Dlubal, стержневую структуру, модульные add-ons и сильную таблично-графическую логику. Robot удобен для компаний, которые уже работают в Autodesk AEC Collection и хотят держать расчёт в этой экосистеме.

RSTAB и SAP2000

SAP2000 — универсальная платформа CSI для структурного анализа и проектирования, известная широкими возможностями расчёта различных типов конструкций. RSTAB уже по назначению: он концентрируется на frame & truss structures. Для мостовых, сейсмических, специальных динамических и универсальных расчётных задач SAP2000 может быть предпочтительнее. Для повседневного расчёта стальных и деревянных рам, ферм, мачт и пространственных стержневых систем RSTAB даёт более прямой рабочий процесс.

RSTAB и Bentley STAAD

STAAD — платформа Bentley для 3D structural analysis and design стальных и бетонных конструкций. Она сильна в корпоративных инфраструктурных и промышленных процессах, где важны interoperability, широкое применение и работа с разными типами объектов. RSTAB удобнее для инженера, который хочет быстро построить стержневую схему, управлять нагрузками и сочетаниями через понятные диалоги, получить эпюры и подготовить отчёт в среде Dlubal.

Критерий	RSTAB	RFEM	SCIA Engineer	Robot Structural Analysis	SAP2000	STAAD
Основной фокус	Стержни, рамы, фермы	Универсальная FEM-модель	BIM-ready расчёт зданий и конструкций	BIM-связка Autodesk	Универсальный structural analysis	3D analysis/design
Сильная сторона	Быстрый расчёт стержневых систем	Поверхности, оболочки, solids	Комплексная модель и BIM	Revit workflow	Универсальность и аналитические возможности	Корпоративная инженерная среда
Типовой пользователь	Расчётчик рам и ферм	FEM-инженер	Проектная организация с BIM	Пользователь Autodesk	Инженер по сложным расчётам	Инфраструктурные и промышленные команды
Когда выбирать	Каркасы, фермы, мачты, балки	Плиты, стены, оболочки	Комплексные BIM-проекты	Autodesk/Revit-среда	Специальные расчётные задачи	Проекты в экосистеме Bentley



Кому стоит выбрать RSTAB

RSTAB стоит выбирать, когда основная работа связана со стержневыми конструкциями. Это программа для инженера, которому важны понятная расчётная схема, быстрый ввод, нормальная работа с нагрузками, прозрачные сочетания, удобные таблицы результатов и проектные проверки через add-ons.

Наиболее удачные сценарии:

• расчёт стальных рам производственных зданий;

• расчёт ферм покрытия;

• проектирование деревянных навесов и стропильных систем;

• расчёт мачт и башен;

• проверка пространственных стержневых каркасов;

• подбор сечений стальных элементов;

• анализ деформаций и реакций;

• подготовка расчётного отчёта;

• работа с DXF-подложками и Excel-таблицами;

• проекты, где поверхностная FEM-модель не нужна.

RSTAB особенно полезен в бюро, где часто повторяются похожие стержневые задачи. Один раз настроенная логика моделирования, именования load cases, формирования отчётов и проверки элементов быстро превращается в устойчивый рабочий стандарт.

Кому лучше выбрать другое решение

RSTAB не является лучшим выбором, если основная задача — расчёт плит, стен, оболочек, фундаментов как поверхностей, массивных тел или контактных моделей. Для таких проектов лучше подходит RFEM. Если компания полностью работает в Autodesk/Revit и хочет максимально тесный BIM-обмен внутри этой экосистемы, удобнее может быть Robot Structural Analysis. Если нужны специфические динамические, мостовые или универсальные расчётные сценарии, стоит рассматривать SAP2000 или STAAD.

Выбор зависит не от того, какая программа сильнее вообще, а от типа конструкций. Для стержневых, рамных и ферменных систем RSTAB остаётся очень точным по назначению инструментом: он не отвлекает на лишнюю универсальность и даёт расчётчику именно те объекты, которые нужны для работы с каркасом.

Практическая оценка программы

Dlubal RSTAB 9 — сильная инженерная программа для расчёта стержневых конструкций. Её главные преимущества — предметная специализация, прозрачная модель, развитая система нагрузок и сочетаний, удобная связка графики с таблицами, качественная работа с результатами и встроенная отчётность. В ней удобно считать рамы, фермы, балки, колонны, мачты, башни, навесы и пространственные стержневые каркасы.

Для расчётчика RSTAB ценен тем, что не скрывает модель за абстрактным интерфейсом. Узлы, стержни, опоры, шарниры, сечения, нагрузки и результаты остаются видимыми и проверяемыми. Можно быстро найти ошибку в закреплении, увидеть неправильное направление нагрузки, проверить экстремальные усилия, сравнить сочетания и собрать расчётный отчёт.

Программа лучше всего раскрывается там, где инженер работает с реальной расчётной схемой, а не просто рисует конструкцию. RSTAB требует аккуратного задания модели, но в ответ даёт понятный и контролируемый расчётный процесс: от узлов и стержней до деформаций, усилий, проверок и документации.
