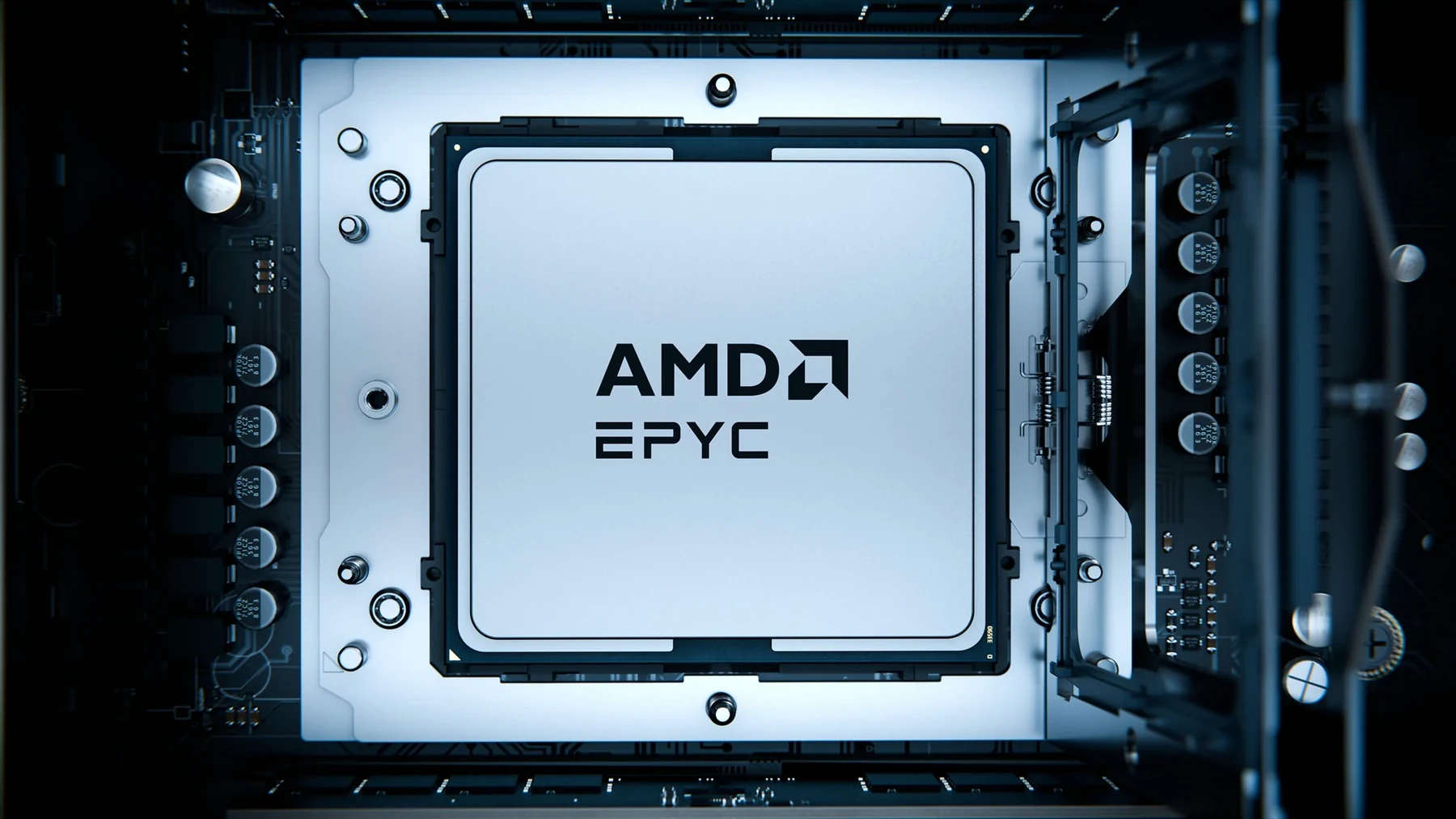

AMD EPYC 9736 — 128-ядерный серверный процессор шестого поколения EPYC для платформы SP8, рассчитанный на одно- и двухсокетные системы. У него 256 потоков благодаря SMT, базовая частота 2,7 ГГц, максимальная частота до 3,7 ГГц, 256 МБ L3, 360 Вт Default CPU Power, 128 линий PCI Express 6.0 и восьмиканальный контроллер DDR5. Для обычных RDIMM AMD указывает скорость 8000 MT/s и 512 ГБ/с теоретической пропускной способности на сокет, для MRDIMM — 12800 MT/s и 819,2 ГБ/с. Точный подтвержденный Tray Product ID — 100-000002103.

Эта модель появилась в публичной линейке EPYC 9006 Venice 23 июля 2026 года. На 16 августа 2026 года AMD помечает спецификации серии EPYC 9006 как subject to change, поэтому часть глубинных параметров, которые обычно становятся окончательно ясны после выхода подробного datasheet, BIOS-guides и независимых тестов, еще не зафиксирована в открытой карточке. В этом обзоре такие поля не заполняются догадками: там, где для EPYC 9736 нет отдельного подтверждения, прямо указано «не заявлено», «нет данных» или «не подтверждено». Это особенно важно для топологии CCD/CCX, полного набора инструкций, предельной температуры, диапазона регулируемой мощности и точных all-core частот.

AMD EPYC 9736: точная идентификация модели, OPN и отличия от соседних SKU

Полное имя процессора — AMD EPYC 9736. Семейство — EPYC, серия — EPYC 9006, платформа — SP8. Для поставки Tray AMD публикует единственный точный идентификатор 100-000002103. В открытой карточке нет отдельного PIB/Box Product ID, поэтому розничное коробочное исполнение с собственным подтвержденным номером не заявлено. Это типичный серверный SKU, ориентированный на OEM, интеграторов и производителей готовых систем. Запись 100-000002103 в спецификации важнее любых неофициальных сокращений в магазинах: при закупке процессора отдельно именно она позволяет отсечь соседние модели, ранние образцы и позиции, где продавец использовал общую фотографию EPYC 9006.

Наиболее опасная путаница — с AMD EPYC 9736P. У P-варианта также 128 ядер, 256 потоков, 2,7 ГГц базы, до 3,7 ГГц boost, 256 МБ L3, 360 Вт Default CPU Power, SP8, PCIe 6.0 x128 и тот же восьмиканальный DDR5-контроллер. Однако EPYC 9736P официально рассчитан только на 1P и имеет другой Tray ID — 100-000002104. Его цена для партии 1000 штук заявлена на уровне 9989 долларов, тогда как у обычного 9736 — 10639 долларов. Разница в 650 долларов связана прежде всего с 2P-позиционированием обычного 9736. Покупка 9736P вместо 9736 нарушит проект двухсокетного узла независимо от совпадения частот и числа ядер.

Соседний EPYC 9746 тоже нельзя считать более быстрым степпингом 9736. Это самостоятельная модель: 128 ядер и 256 потоков сохраняются, но базовая частота увеличена до 2,9 ГГц, максимальная — до 4,0 ГГц, L3 удвоен до 512 МБ, а Default CPU Power повышен до 400 Вт. У него другой Tray ID — 100-000001261 — и другая цена. Аналогично обозначения EPYC 9754, EPYC 9755 и EPYC 9756 относятся к другим поколениям, сокетам или вариантам линейки. Совпадение первых цифр не означает совместимость или идентичную архитектуру.

Маркировки S-Spec и ARK ID к EPYC 9736 не применяются: это идентификаторы, связанные с процессорным каталогом Intel. У AMD для этой модели ориентиром служит Product ID/OPN. Отдельный публичный S-Spec для 9736 отсутствует, ARK-карточка AMD также не существует. В открытых спецификациях не подтверждены и какие-либо альтернативные OEM OPN с тем же коммерческим именем. Инженерные и квалификационные образцы с неподтвержденными кодами не следует приравнивать к серийному Tray 100-000002103.

Еще один контрольный признак — сокетность. В карточке EPYC 9736 стоит 1P / 2P; у 9736P — только 1P. Для крупной закупки это следует проверять одновременно с Product ID, потому что общее название семейства EPYC 9006, число ядер, частоты и даже мощность у двух SKU не различаются. У готового сервера полезно сверять не только текст конфигуратора, но и спецификацию шасси: двухсокетная SP8-плата должна быть заявлена производителем именно для EPYC 9006 и иметь BIOS, рассчитанный на серийные Venice.

Где купить AMD EPYC 9736 и сколько он стоит

Референсная цена AMD для EPYC 9736 составляет 10639 долларов за процессор в партии 1000 штук. Это не розничная цена и не обещание наличия у конкретного продавца. На 16 августа 2026 года отдельный серийный EPYC 9736 еще практически не представлен в массовой рознице: модель анонсирована совсем недавно, а независимые публикации о запуске EPYC 9006 указывают на расширение доступности SP7/SP8 с четвертого квартала 2026 года. AMD при этом не публикует на карточке 9736 отдельную дату начала розничных поставок, поэтому более точный день для этого SKU не подтвержден.

Для реального проекта разумнее закупать EPYC 9736 вместе с валидированной SP8-платформой, памятью и охлаждением у серверного интегратора. На старте нового сокета цена самого CPU — только часть бюджета: плате нужны совместимые VRM и сокет, шасси — рассчитанный на 360-ваттный процессор воздушный тракт или жидкостный контур, а память — конкретная конфигурация RDIMM либо MRDIMM из QVL производителя сервера. В двухсокетной системе дополнительно важны симметричность DIMM-популяции, распределение линий ввода-вывода и штатная межпроцессорная связность платы.

Покупка «дешевого EPYC 9736» с неизвестным номером на крышке и без подтверждения OPN особенно рискованна. На раннем этапе жизненного цикла семейства на вторичном рынке нередко появляются образцы, которые не соответствуют серийному микрокоду или требуют специальных BIOS. В этой статье серийным ориентиром считается только 100-000002103. Любая иная маркировка требует отдельной документальной проверки и не должна автоматически приниматься за тот же продукт.

Позиционирование EPYC 9736 в шестом поколении EPYC 9006 Venice

EPYC 9006 — шестое поколение серверных AMD EPYC с кодовым именем Venice. AMD представила семейство 23 июля 2026 года на Advancing AI 2026. Внутри поколения есть разные варианты платформы, а EPYC 9736 относится именно к SP8. Для SP8 AMD позиционирует диапазон от 8 до 128 ядер как более сбалансированную платформу по вычислениям, памяти и вводу-выводу для общего назначения, корпоративных серверов, периферийных узлов и стоек с ограниченным энергобюджетом. Это принципиально другой профиль, чем максимальные SP7-конфигурации EPYC 9006, где семейство масштабируется до 256 ядер и 16 каналов памяти.

У EPYC 9736 максимальные для SP8 128 ядер, но не максимальные для всей серии 9006 частоты, кэш и мощность. Это дает понятную роль: высокая плотность потоков при 360 Вт и сохранении двухсокетной конфигурации. Более дорогой 9746 повышает частоты и L3, а модели с суффиксом F ориентированы на повышенную частоту при меньшем числе ядер. Поэтому 9736 нельзя оценивать как урезанный флагман только по одному параметру. Его баланс рассчитан на задачи, где 128 ядер используются стабильно, а дополнительный кэш или несколько сотен мегагерц не оправдывают 40 Вт и ценовую надбавку 9746.

AMD публикует для EPYC 9006 предупреждение subject to change. Практически это означает, что значения из текущей карточки являются действующей публичной спецификацией, но еще могут быть скорректированы до зрелой стадии поставок и документации. Поэтому в этой версии обзора не делается попытка достроить неизвестные поля по утечкам. При окончательном выборе партии следует сверять OPN и техническую документацию конкретного серверного производителя на дату закупки.

Мегатаблица характеристик AMD EPYC 9736

Параметр	AMD EPYC 9736 — подтвержденное значение / статус
Точное имя	AMD EPYC 9736
Семейство	AMD EPYC
Серия	EPYC 9006 Series
Категория	Серверный процессор
Кодовое имя поколения	Venice; шестое поколение EPYC
Платформа	SP8
Сокетность	1P / 2P
Tray Product ID / OPN	100-000002103
Box / PIB Product ID	Не заявлен в публичной карточке EPYC 9736
S-Spec	Не применяется к AMD EPYC 9736; публичного S-Spec нет
ARK ID	Не применяется; Intel ARK не является каталогом AMD
Статус спецификаций	EPYC 9006 помечен AMD как subject to change
Дата анонса поколения	23.07.2026
Отдельная дата массовой розничной доступности 9736	Не заявлена
1kU Pricing	10 639 USD
Архитектура ядер	Серия EPYC 9006 использует Zen 6 и Zen 6c; сторонние launch-таблицы относят 9736 к Zen 6c, но в карточке конкретного SKU тип ядра отдельно не подписан
Техпроцесс вычислительных кристаллов	Поколение Venice построено на передовом 2-нм процессе TSMC; отдельная строка литографии для 9736 в карточке SKU отсутствует
Техпроцесс I/O die	Не заявлен для EPYC 9736 в открытой карточке AMD
Гибридные P/E-ядра	Нет заявленного разделения на P- и E-ядра; EPYC использует однородные ядра в рамках выбранного SKU
Ядра	128
Потоки	256
SMT	2 потока на ядро для EPYC 9006
CCD / CCX — точное число у 9736	Не раскрыто
Топология I/O dies у 9736	Не раскрыта на уровне конкретного SKU
Базовая частота	2,7 ГГц
Максимальная частота Boost	До 3,7 ГГц
All-core Boost	Не заявлен
Гарантированная частота при полной загрузке	Не заявлена
Разблокированный множитель	Не заявлен
Пользовательский разгон	Не заявлен и не является штатным режимом серверной платформы
L1	Размер для конкретного SKU не указан в карточке
L2	Размер для конкретного SKU не указан в карточке
L3	256 МБ
L3 на ядро — расчетное отношение	2 МБ на ядро; это арифметическое отношение, а не описание физического распределения кэша
Default CPU Power	360 Вт
TDP в терминологии поколения	Начиная с 6-го поколения AMD использует термин Default CPU Power; для 9736 опубликовано 360 Вт
cTDP / регулируемый диапазон мощности	Не заявлен для EPYC 9736
Maximum/Turbo Power	Не заявлен отдельным числом
Максимальная рабочая температура / Tjmax	Не заявлена в публичной карточке
Тип памяти	DDR5 RDIMM / MRDIMM
Каналы памяти	8
Скорость RDIMM	8000 MT/s
Скорость MRDIMM	12800 MT/s
Теоретическая пропускная способность RDIMM на сокет	512 ГБ/с
Теоретическая пропускная способность MRDIMM на сокет	819,2 ГБ/с
Максимальный объем памяти — карточка CPU	Не заявлен
Ориентир по платформе SP8	Производители серверов показывают конфигурации до 8 ТБ на сокет с 3DS RDIMM; конкретный предел определяется валидированной платой и DIMM
ECC	Отдельная строка ECC на карточке 9736 отсутствует; поддерживаются серверные RDIMM/MRDIMM
UDIMM	Не заявлена
Количество DIMM на канал	Карточка CPU не указывает; серверные SP8-платы встречаются с 2DPC
PCI Express	PCIe 6.0 x128
Внешние линии PCIe в 2P	Нельзя получать простым умножением x128 на два: часть ресурсов и разводка зависят от двухсокетной платформы; точное внешнее число задает сервер
CXL	В карточке 9736 версия не указана; производители SP8-платформ заявляют CXL 3.1
Встроенная графика	Не заявлена
Медиаблок / аппаратный видеокодек	Не заявлен
Набор ISA/расширений	Полный CPUID/ISA-перечень для 9736 в публичной карточке не опубликован
Выделенный NPU	Не заявлен
AMD Infinity Guard	Да
AMD Infinity Architecture	Да
Виртуализация и защищенные VM	Платформа EPYC 9006 входит в стек AMD Infinity Guard/SEV; детальная матрица функций должна сверяться с документацией прошивки и гипервизора
Secure Boot / TSME / Shadow Stack	Заявлены AMD для поколения EPYC 9006 в таблице Infinity Guard
RAS — подробная матрица	Для конкретного 9736 в публичной карточке не приведена
Отдельный настольный чипсет	Не требуется как у потребительских платформ; совместимость определяется серверной платой SP8
Совместимые платы	Платы и серверы SP8 с поддержкой EPYC 9006; конкретная модель CPU должна присутствовать в CPU support list производителя
BIOS	Универсальной версии нет; используется версия производителя сервера с поддержкой Venice/EPYC 9006
Микрокод	Публичный номер серийной ревизии именно для 9736 не указан
Форм-фактор поставки	Tray/OEM по подтвержденному Product ID
Комплектный кулер	Не заявлен
Требования к охлаждению	Серверное охлаждение, валидированное для SP8 и не менее 360 Вт процессорной мощности в заданном шасси
Совместимость с SP5/SP6	Нет; EPYC 9736 требует SP8

Таблица намеренно содержит строки «не заявлено» и «не раскрыто». Для нового серверного процессора это полезнее, чем переносить параметры соседних SKU. Например, тот факт, что в материалах о полном Venice показываются 32-ядерные Zen 6c CCD и два I/O-кристалла, еще не дает права объявить конкретное число активных CCD у 9736: 256 МБ L3 и 128 ядер могут быть реализованы с деактивированными блоками, иной конфигурацией кэша или отбором кристаллов. Без SKU-level схемы это остается неизвестным, поэтому в характеристиках зафиксировано отсутствие данных.

Архитектура Venice: что известно именно о 9736

EPYC 9736 относится к архитектурному поколению Venice. Для семейства AMD указывает ядра Zen 6 и Zen 6c и передовой 2-нм технологический процесс TSMC. Публичные таблицы профильной прессы относят 128-ядерный 9736 к Zen 6c, причем те же источники отдельно помечают тип ядра как не подтвержденный в таблице AMD для каждого SKU. Поэтому корректная формулировка такая: 9736 входит в Zen 6/Zen 6c-поколение, а классификация его ядер как Zen 6c подтверждается launch-coverage, но не отдельной строкой в нынешней карточке 9736. Это различие важно, пока спецификация серии остается предварительной.

Zen 6c в серверной линейке предназначен для высокой плотности ядер без перехода к упрощенной системе команд уровня «малых» потребительских E-ядер. В EPYC нет гибридного планирования, где операционной системе приходится выбирать между производительными и эффективными типами ядер внутри одного SKU. Для 9736 ОС видит 128 однородных физических ядер и до 256 логических процессоров при активном SMT. Это упрощает размещение VM, контейнеров, NUMA-aware приложений и лицензируемых сервисов по сравнению с архитектурами, где разные классы ядер имеют разные характеристики исполнения.

Сам Venice продолжает чиплетный подход EPYC. На уровне поколения AMD демонстрировала плотные 32-ядерные вычислительные кристаллы и более сложную I/O-композицию, чем у прежних поколений. Однако точная карта кристаллов для 9736 не опубликована: нельзя достоверно назвать число CCD, количество активных CCX, физический объем кэша до деактивации блоков или способ биннинга именно этого OPN. Поэтому любые картинки полного 256-ядерного EPYC 9006 следует воспринимать как иллюстрацию семейства, а не как разбор корпуса 9736.

Для вычислительных кристаллов семейства официально фигурирует 2-нм производство TSMC. Техпроцесс I/O-кристалла конкретного EPYC 9736 AMD в карточке не раскрывает. В сторонних материалах встречаются отдельные цифры для I/O die, но они не используются здесь как установленная характеристика SKU. Это также означает, что формулировка из ранних сводок «N2/N3-class» слишком широкая: для вычислительной части Venice есть прямое подтверждение 2 нм, а переносить N3 на I/O-часть 9736 без документа AMD нельзя.

128 ядер, 256 потоков и частоты: как читать 2,7–3,7 ГГц

EPYC 9736 имеет 128 физических ядер и 256 потоков. SMT дает по два логических потока на ядро и ориентирован на повышение использования исполнительных ресурсов в многопоточных серверных задачах. Максимальные 3,7 ГГц — это верхняя boost-частота, а не обещание 3,7 ГГц на всех 128 ядрах одновременно. AMD не публикует для 9736 отдельную строку All Core Boost, поэтому подставлять в расчеты all-core значение соседних процессоров нельзя. Для производительности длительного рендера, компиляции, научного расчета или виртуализации гораздо важнее реальная частота под конкретным лимитом мощности и охлаждения в серийном шасси.

Алгоритм повышения частоты работает в пределах штатных ограничений по питанию, току, температуре, числу активных ядер и условиям конкретного сервера. Для EPYC 9736 AMD не публикует отдельное коммерческое имя boost-алгоритма, таблицу частот по числу активных ядер или гарантированный минимум при AVX-нагрузке. Эти величины нельзя заимствовать из Ryzen или EPYC 9005. В серверном проекте частоту следует измерять на готовом узле с серийным BIOS и тем же профилем питания, который будет применяться в эксплуатации.

Разблокированный множитель для 9736 не заявлен, штатный пользовательский разгон не предусмотрен в спецификации. Серверный процессор проектируется вокруг предсказуемой мощности, корректируемых политик BIOS, NUMA-настроек, профилей энергопотребления и проверенной стабильности. Разгон через нестандартные прошивки не имеет подтвержденного режима для этого SKU и выходит за рамки характеристик. То же относится к андервольтингу: достоверных серийных тестов 9736 с фиксированным снижением напряжения, сохранением RAS и длительной валидацией на момент подготовки материала нет.

Кэш-память: 256 МБ L3 и пределы опубликованных данных

Для EPYC 9736 AMD прямо указывает 256 МБ L3. Это 2 МБ L3 на физическое ядро при простом делении общего объема на 128, но такое отношение нельзя считать описанием локального кэша каждого ядра. В чиплетной архитектуре L3 распределен по вычислительным кристаллам и имеет локальность, а доступ к данным, находящимся в другом домене, отличается по задержке. Без опубликованной топологии 9736 нельзя рисовать точную карту «ядро → CCX → L3» или назначать фиксированный объем на один CCD.

Размеры L1 и L2 в текущей карточке 9736 не указаны. Архитектурные материалы Zen 6 позволяют обсуждать поколение в целом, но в мегатаблице эти параметры оставлены без цифр, потому что задача — характеристика конкретного серийного SKU. Такой подход устраняет распространенную ошибку: взять кэш из общей презентации архитектуры, не проверить конфигурацию dense-кристалла и представить его как спецификацию готового EPYC.

Главный практический ориентир дает сравнение внутри SP8. EPYC 9746 при тех же 128 ядрах получает 512 МБ L3, то есть вдвое больше 9736. Для рабочих наборов, чувствительных к last-level cache, разница может быть важнее 200 МГц базовой частоты. В то же время виртуализация с большим числом относительно независимых VM, stateless-сервисы, веб-нагрузка или задачи, где данные регулярно уходят в оперативную память, способны сильнее зависеть от общей плотности, памяти и I/O. Без одинаковых независимых тестов 9736 и 9746 нельзя заранее назначить универсальный процент разницы.

Контроллер памяти: 8 каналов DDR5, RDIMM 8000 и MRDIMM 12800

Контроллер памяти — одна из самых заметных особенностей SP8. У EPYC 9736 восемь каналов DDR5. Поддерживаются два заявленных типа серверной памяти: RDIMM и MRDIMM. Для RDIMM AMD указывает 8000 MT/s и 512 ГБ/с теоретической полосы на сокет, для MRDIMM — 12800 MT/s и 819,2 ГБ/с. Это официальные пары «скорость / пропускная способность» для самого CPU, а не измеренная копированием память в конкретном Linux-бенчмарке величина.

Арифметика хорошо показывает, откуда берутся эти цифры. Один канал DDR5-8000 с 64-битной шириной данных дает 64 ГБ/с, восемь каналов — 512 ГБ/с. При 12800 MT/s получается 102,4 ГБ/с на канал и 819,2 ГБ/с на сокет. В приложении реальная полезная полоса ниже из-за команд, задержек, шаблона доступа, контроллера, NUMA, ECC-служебных механизмов, конкуренции потоков и особенностей платформы. Поэтому опубликованный максимум нужен как потолок интерфейса, а не как гарантированный результат STREAM.

На практике выбор RDIMM против MRDIMM меняет бюджет и дизайн сервера. MRDIMM позволяет поднять передаваемую скорость памяти, что особенно интересно для 128-ядерного процессора с относительно небольшими 256 МБ L3. В задачах, где множество ядер постоянно читают большие массивы, высокая полоса способна уменьшить давление на память. Но достижимая частота определяется валидированной конфигурацией DIMM и платой. Например, отдельные ранние SP8-серверы ASUS публикуют более низкую скорость MRDIMM, чем максимальные 12800 MT/s в карточке CPU, тогда как другие платформы заявляют полный потолок семейства. Это не конфликт характеристик процессора: это ограничение конкретной реализации.

Максимальный объем памяти для EPYC 9736 AMD в карточке не указывает. Производители SP8-платформ показывают конфигурации до 8 ТБ на сокет при использовании 512-ГБ 3DS RDIMM и 2DPC. Эту цифру нельзя автоматически обещать для любой платы: конкретное число слотов, поддержка 3DS, список модулей, скорость при 2DPC и версия BIOS принадлежат спецификации сервера. Для двухсокетного узла физический объем суммируется только при наличии соответствующего количества слотов и валидированных DIMM; архитектурная NUMA-локальность при этом сохраняется.

UDIMM в перечне памяти EPYC 9736 не заявлена. Для серверного проекта ориентир — RDIMM/MRDIMM. Отдельная строка «ECC» на карточке SKU отсутствует, однако используемые серверные модули относятся к классу памяти с коррекцией ошибок и работают в серверной экосистеме EPYC. Для закупочной спецификации лучше не заменять тип памяти абстрактным «DDR5 ECC»: нужно указывать точный тип модуля, ранг, емкость, скорость, количество DIMM на канал и совместимость с выбранным сервером.

PCI Express 6.0 x128, CXL и ввод-вывод платформы SP8

EPYC 9736 публикуется с PCI Express 6.0 x128. Это важный шаг относительно EPYC 9004/9005 с PCIe 5.0: поколение интерфейса удваивает скорость передачи на линию на физическом уровне и создает больше запаса для NVMe, сетевых адаптеров, ускорителей и коммутаторов PCIe. Для CPU-host в GPU-системе это особенно полезно, потому что современные ускорители и сетевые карты быстро исчерпывают бюджет I/O даже при высокой вычислительной мощности центрального процессора.

Число x128 относится к спецификации процессора. В готовом сервере пользователь не обязательно получает 128 внешних линий в слотах. Часть разводки может уходить на внутренние накопители, сетевые устройства, OCP, межсоединения, PCIe-switch, BMC-периферию или другую инфраструктуру. В двухсокетной конструкции суммировать 128 + 128 и объявлять 256 пользовательских линий тоже неправильно: архитектура платы определяет, сколько линий доступно наружу и сколько используется для связи компонентов. У некоторых 2P-SP8 платформ производители указывают 192 линии PCIe Gen6 на уровне системы, что наглядно показывает отличие CPU-level и platform-level цифр.

Версия CXL не выведена в отдельную строку карточки 9736. Производители SP8-серверов для EPYC 9006 заявляют CXL 3.1 и поддержку расширения памяти/устройств в рамках платформы. Поэтому CXL 3.1 можно рассматривать как возможность экосистемы SP8, но не как детально раскрытую строку самого SKU с перечнем режимов, количеством портов и матрицей совместимости. Для конкретного CXL-устройства необходима проверка документации сервера, BIOS и топологии слотов.

Встроенная графика и медиавозможности

AMD не заявляет для EPYC 9736 встроенную графику, Radeon-блок или встроенный аппаратный медиакодек. Это серверный CPU, а не APU. Для локальной консоли типичный сервер использует видеоядро BMC, которое обслуживает базовый вывод и удаленное администрирование, а вычислительную графику и медиатранскодирование обеспечивают дискретные GPU или специализированные ускорители. Приписывать 9736 возможности VCN, AV1-кодера или игровых Radeon по аналогии с настольными Ryzen нельзя.

Отсутствие заявленного iGPU не мешает EPYC 9736 быть host-процессором в системе с несколькими ускорителями. Наоборот, PCIe 6.0 и большая плотность CPU-потоков подходят для orchestration, preprocessing, storage/network stack и обслуживания GPU. Но производительность AI или медиакодирования в таком сервере определяется моделью ускорителя, его программным стеком, PCIe-топологией и памятью. Центральный процессор сам по себе не получает баллы дискретного GPU.

Инструкции, SIMD и ускорение AI: что подтверждено, а что пока не опубликовано

Публичная карточка EPYC 9736 не содержит детального списка CPUID-флагов и SIMD-расширений. Поэтому здесь не приводится длинный перечень AVX, AVX2, AVX-512, BF16, VNNI и других флагов как будто он взят из серийной машины. Архитектура Zen 6 относится к современной x86-64 платформе AMD, а презентации поколения говорят об улучшениях для AI-типов данных и вычислительных трактов, но для точного SKU до появления полного software optimization guide и независимого CPUID-дампа корректнее разделять поколенческие сведения и подтвержденную карточку продукта.

Отдельный NPU в EPYC 9736 не заявлен. В дата-центре AI-нагрузка обычно делится на CPU-only inference, подготовку данных, embedding/ranking, сетевые сервисы и управление ускорителями. Для небольших и средних моделей часть инференса может выполняться на CPU через оптимизированные библиотеки, но количественных результатов 9736 пока нет. Для крупных LLM решающим вычислителем обычно становится GPU/accelerator, а 9736 выступает host CPU и ресурсом для окружающих сервисов.

Виртуализация, Infinity Guard, защищенные VM и RAS

AMD отмечает для EPYC 9736 поддержку AMD Infinity Guard и AMD Infinity Architecture. В поколенческой таблице Infinity Guard для EPYC 9006 присутствуют Secure Boot, Transparent Secure Memory Encryption, Shadow Stack и Secure Encrypted Virtualization. Для современной инфраструктуры это означает аппаратную базу для защиты загрузки, памяти и виртуальных машин, но реальная схема безопасности всегда содержит BIOS, AMD Secure Processor, гипервизор, ОС, attestation-сервисы и политику управления криптографическими секретами.

В экосистеме EPYC технология SEV развивалась через защищенное шифрование памяти VM и дополнительные механизмы изоляции. Для EPYC 9006 AMD отдельно описывает новые элементы корня доверия и усиление защиты, в том числе обновления secure processor, интеграцию Caliptra и функции, связанные с постквантовой устойчивостью подписи на уровне платформы. Полный набор доступных режимов в конкретном сервере зависит от версии прошивки и гипервизора, поэтому для аудита следует использовать security documentation производителя системы, а не маркетинговое имя CPU как единственное доказательство соответствия требованиям.

Подробная RAS-матрица именно для 9736 в открытой карточке отсутствует. Нельзя без документа перечислять точное число исправляемых ошибок, режимы memory sparing, patrol scrubbing, lane error containment и другие функции как гарантированные для каждой платы. Серверные SP8-платформы реализуют RAS совместно с CPU, памятью, BMC и BIOS, а итоговая доступность функции зависит от модели сервера. Для критичных систем требуются vendor RAS guide и подтвержденная конфигурация.

Сокет SP8, платы, BIOS и готовые серверы

EPYC 9736 работает только на SP8. Он не совместим с SP5 или SP6 ни механически, ни на уровне платформы. Поэтому апгрейд с EPYC 9004/9005 в существующем SP5-сервере заменой одного CPU невозможен: нужны новая материнская плата или готовое шасси, совместимое с Venice, а часто и новая память. Это один из главных финансовых факторов перехода на шестое поколение.

SP8 рассчитан на 8 каналов памяти и максимум 128 ядер на сокет. Производители уже показывают широкий спектр систем EPYC 9006: у GIGABYTE есть одно- и двухсокетные 1U/2U варианты, многонодовые платформы и GPU-серверы; ASUS публикует односокетные и двухсокетные RS-серии; MSI — 1U/2U и multi-node конструкции. Это подтверждает, что EPYC 9736 не привязан к одной нише: на том же CPU можно построить плотный виртуализационный узел, storage-сервер или host для ускорителей, но разводка памяти и PCIe у этих машин различается.

В качестве примера двухсокетной реализации ASUS RS700A-E14B рассчитан на два SP8 CPU до 400 Вт и имеет 32 слота DDR5, тогда как односокетные RS500A-E14B/RS520A-E14B используют 16 DIMM-слотов. Для 9736 с мощностью 360 Вт такая платформа находится в заявленном классе. Однако это не означает, что любой BIOS первой ревизии поддержит именно 9736. CPU support list и версия прошивки должны явно активировать EPYC 9006/Venice и конкретный серверный релиз.

Универсальной «версии BIOS для EPYC 9736» не существует. У каждого производителя свои нумерация, BMC, прошивка управления питанием, настройки NUMA и список микрокодов. AMD также не публикует на продуктовой странице номер production-microcode, который можно было бы вписать в общую таблицу. Для эксплуатации обновления следует брать только из канала поддержки производителя сервера и проверять release notes на исправления по CPU, памяти, PCIe/CXL и безопасности.

Питание, 360 Вт Default CPU Power, охлаждение и температура

Для EPYC 9736 опубликовано 360 Вт Default CPU Power. Начиная с шестого поколения EPYC AMD заменяет историческое название TDP на Default CPU Power. Компания поясняет, что этот показатель отражает суммарную мощность вычислительных и I/O-кристаллов при целевой производительности. В практическом проекте его следует использовать как процессорный power reference, но не путать с измерением потребления всего сервера из розетки: память, VRM, накопители, сетевые карты, BMC, вентиляторы и ускорители добавляют собственную мощность.

Отдельные параметры Maximum Power, Turbo Power или cTDP-диапазон для 9736 пока не опубликованы. Это отличие от многих EPYC 9005, где AMD прямо указывает configurable TDP. Нельзя автоматически присваивать 9736 400-ваттный cTDP только потому, что платформа SP8 в целом рассчитана на процессоры до 400 Вт. 400 Вт — предел класса некоторых плат и другого SKU 9746, тогда как официальное значение 9736 остается 360 Вт.

Предельная рабочая температура, Tjmax/Tctl или максимальная температура корпуса для конкретного 9736 в публичной карточке не указана. Следовательно, универсальный числовой лимит в этом обзоре не придумывается. Проект охлаждения должен следовать thermal design guide выбранного сервера. В 1U это обычно высокоскоростной фронтальный воздушный поток и специализированный радиатор SP8; в GPU- и HPC-узлах могут применяться более крупные воздушные решения или direct liquid cooling. Кулер в Tray-поставке 100-000002103 не заявлен.

Надежных серийных данных по разгону, ручному андервольтингу и изменению множителя EPYC 9736 нет. Для производства оптимизация обычно идет другим путем: выбирается профиль power/performance в BIOS, корректируется NUMA, фиксируется SMT-политика под приложение, настраивается C-state и governor в рамках рекомендаций производителя. Это сохраняет поддержку и повторяемость результата, в отличие от нештатного изменения напряжений.

Независимые тесты AMD EPYC 9736: что реально опубликовано

На 16 августа 2026 года полноценного независимого набора бенчмарков именно серийного AMD EPYC 9736 OPN 100-000002103 в открытых источниках не найдено. Обзоры запуска EPYC 9006 публикуют характеристики, архитектурные материалы и результаты AMD для других представителей Venice, но это не дает права переносить баллы флагманского EPYC 9996 или другого SP8-SKU на 9736. Phoronix при запуске прямо сообщил, что собственные тесты Venice еще впереди. В публичных каталогах результатов на момент проверки также нет надежно идентифицированного серийного 9736 с полной конфигурацией стенда.

Отсутствие цифр — важная часть обзора нового CPU. Синтетический балл без OPN, BIOS, памяти, версии ядра и даты может относиться к инженерному образцу, другому лимиту мощности или вообще соседней модели. Для 9736 это особенно критично, потому что 9736P имеет те же частоты и кэш, а 9746 — те же 128 ядер, но существенно другой L3 и power budget. Поэтому ниже приводится таблица статуса проверяемых тестов, а не выдуманные результаты.

Бенчмарк / тип нагрузки	Результат EPYC 9736	Конфигурация стенда	Дата / эпоха	Комментарий
SPEC CPU 2017, integer/floating point	Нет подтвержденного публичного результата именно 9736	Нет данных	Проверка 16.08.2026	Результаты 9754/9755/других EPYC не переносятся на 9736.
Phoronix Test Suite, компиляция	Нет подтвержденного результата именно 9736	Нет данных	После анонса 23.07.2026 тестирование Venice заявлено как предстоящее	Нельзя подменять тестами 9996, 9756 или 9005.
Phoronix Test Suite, рендеринг	Нет подтвержденного результата именно 9736	Нет данных	Проверка 16.08.2026	Ожидается сильное масштабирование по ядрам, но числовой балл без теста не приводится.
Научные/HPC пакеты	Нет подтвержденного результата именно 9736	Нет данных	Проверка 16.08.2026	Нужны данные по памяти, NUMA и версии компилятора.
CPU AI inference	Нет подтвержденного результата именно 9736	Нет данных	Проверка 16.08.2026	Маркетинговые результаты семейства не считаются тестом конкретного CPU.
Geekbench	Нет надежно верифицированного серийного результата 100-000002103	Нет данных	Проверка 16.08.2026	Не используется для вывода о серверной производительности.
Игры, средний FPS / 1% low	Релевантного серийного теста нет	Нет данных по GPU, разрешению и стенду	Проверка 16.08.2026	EPYC 9736 не является игровой платформой; FPS не придумывается.

Расчетные показатели из официальных спецификаций — не бенчмарки

Пока независимых измерений нет, полезно посчитать несколько статических отношений. Они не заменяют тесты, но помогают понять конфигурацию. Все значения ниже получены только из опубликованных 128 ядер, 256 потоков, 360 Вт, 256 МБ L3, цены 10639 долларов и официальной полосы памяти. Они не описывают IPC, задержки, all-core частоту или реальное энергопотребление приложения.

Показатель	Расчет	Значение	Как интерпретировать
Потоки на физическое ядро	256 / 128	2	SMT 2-way.
L3 на ядро — арифметически	256 МБ / 128	2 МБ/ядро	Не физическая доля локального кэша.
Ядра на 1 Вт Default CPU Power	128 / 360	0,356 ядра/Вт	Плотность спецификации, не benchmark perf/W.
Потоки на 1 Вт Default CPU Power	256 / 360	0,711 потока/Вт	Не учитывает полезную работу одного потока.
Default CPU Power на ядро	360 / 128	2,8125 Вт/ядро	Среднее отношение; в реальности мощность распределяется между всем package.
1kU цена на ядро	10639 / 128	$83,12	Условный показатель закупочной цены.
1kU цена на поток	10639 / 256	$41,56	Не учитывает лицензирование ПО.
Теоретическая полоса RDIMM на канал	512 / 8	64 ГБ/с	Соответствует DDR5-8000 x64.
Теоретическая полоса MRDIMM на канал	819,2 / 8	102,4 ГБ/с	Соответствует 12800 MT/s x64.
2P: физические ядра	128 × 2	256	Для двух одинаковых EPYC 9736.
2P: логические потоки	256 × 2	512	При активном SMT.
2P: сумма Default CPU Power	360 × 2	720 Вт	Только CPU, без остального сервера.
2P: суммарный L3	256 × 2	512 МБ	Распределен между сокетами; не единый монолитный кэш.

Однопоточная производительность: ожидания без выдуманных баллов

У 9736 максимальная частота до 3,7 ГГц, поэтому это не high-frequency SKU семейства. В SP8 есть модели F, достигающие до 5,0 ГГц, а 9746 поднимается до 4,0 ГГц. Для чувствительных к одному потоку сервисов — некоторых транзакционных цепочек, старых EDA-инструментов, build steps с последовательными фазами, интерпретируемого кода — 9736 не следует выбирать только из-за 128 ядер. Архитектура Zen 6 должна дать поколенческий прирост IPC относительно прежних EPYC, но точный однопоточный балл серийного 9736 пока не опубликован.

Практическая сила 9736 в другом: даже при невысокой относительно F-моделей частоте он предлагает очень много параллельных контекстов. Поэтому однопоточная задержка должна оцениваться как ограничение конкретного workload, а не как общий недостаток. В веб-кластере с тысячами независимых операций или в контейнерной ферме может быть важнее aggregate throughput; в лицензируемом САПР с одним критическим потоком разумнее рассматривать high-frequency EPYC.

Многопоточная производительность, рендеринг и компиляция

128 ядер и 256 потоков делают EPYC 9736 естественным кандидатом для задач, которые умеют масштабироваться на десятки и сотни потоков. Сюда относятся массовая компиляция большого числа независимых файлов, CPU-рендеринг, кодирование, CI runners, build farms, отдельные solver-ы, пакетная обработка данных и сервисы микросервисной архитектуры. Однако масштабирование никогда не равно числу ядер автоматически: после определенного уровня узким местом становятся память, синхронизация, файловая система, сеть или серийная часть алгоритма.

В компиляции важно различать многопроектную пропускную способность и время одного build. Если одновременно собираются десятки независимых веток CI, 128 ядер позволяют заполнить сервер работой. Для одного огромного проекта выигрыш ограничивается системой зависимостей и линкером. 256 МБ L3 и восемь каналов памяти тоже влияют на поведение. MRDIMM 12800 потенциально лучше снабжает многочисленные ядра данными, но окончательный вывод требует теста на одинаковом toolchain.

Виртуализация, контейнеры и cloud-native нагрузки

Именно в виртуализации 9736 выглядит наиболее логично. Один сокет предоставляет 128 физических ядер и 256 потоков, два сокета — 256/512. Это позволяет строить крупные хосты консолидации, где множество средних VM размещаются на меньшем числе физических серверов. При этом 360 Вт на сокет ниже 400 Вт у 9746 и 500 Вт у EPYC 9755, что упрощает расчет power density стойки при равном количестве физических ядер.

Но серверная плотность считается не только по ядрам. VM требуют памяти, поэтому восемь каналов и реальный объем DIMM определяют, сколько vCPU получится обеспечить без чрезмерного overcommit. Для memory-heavy VM 8 ТБ-платформенные конфигурации могут быть привлекательны, но стоимость большой памяти и скорость 2DPC становятся частью TCO. В двухсокетном узле scheduler гипервизора должен учитывать NUMA, чтобы VM по возможности получала локальные CPU и память одного сокета.

Для контейнеров, Kubernetes worker-узлов, stateless API, web serving и agent sandbox задачи часто распараллеливаются естественно. Здесь 9736 может дать высокую плотность процессов при сохранении x86-совместимости. Однако network-bound сервисы упираются в NIC и IRQ distribution, storage-heavy — в NVMe и файловую систему. PCIe 6.0 x128 дает богатую I/O-базу, но платформа должна развести линии так, чтобы ускорители и сетевые карты не конкурировали за один switch.

Базы данных, аналитика и in-memory задачи

Базы данных чувствительны не только к числу ядер, но и к задержке памяти, размеру L3, NUMA и лицензированию. EPYC 9736 имеет 256 МБ L3 — меньше, чем 512 МБ у 9746 и 9755, — поэтому при одинаковом числе ядер его нельзя автоматически назвать лучшим вариантом для крупного OLTP или аналитики. С другой стороны, MRDIMM 12800 дает высокую теоретическую полосу на сокет, и это способно быть полезно в scan-heavy задачах и in-memory обработке.

Для OLTP важна задержка единичной транзакции и частота критического потока. Максимальные 3,7 ГГц делают 9736 менее очевидным выбором, чем более высокочастотный SP8-SKU, когда лицензия считается на ядро и приложение не использует всю плотность. Для аналитической платформы с большим параллелизмом 128 ядер интереснее. Выбор должен опираться на реальный workload replay, а не на агрегированный синтетический балл.

Научные расчеты, HPC и технические нагрузки

HPC-профиль 9736 неоднозначен и потому интересен. С одной стороны — 128 ядер, современная архитектура и до 819,2 ГБ/с теоретической полосы с MRDIMM на сокет. С другой — всего восемь каналов памяти и 256 МБ L3. Для задач с высокой arithmetic intensity это сочетание может быть эффективным, а для bandwidth-bound kernels решающими станут реальные STREAM-показатели, задержка и NUMA. Без серийных измерений нельзя вывести универсальную позицию относительно 16-канального SP7.

SP8 задуман как более компактная и сбалансированная платформа. Если задача требует максимальной памяти и пропускной способности на сокет, верхний SP7 семейства дает больше каналов. Если важны 128 ядер при 360 Вт и достаточный I/O в более универсальном сервере, 9736 выглядит практичнее. Для CFD, FEA, molecular dynamics и погодных моделей нужно отдельно смотреть масштабирование MPI между сокетами и узлами, потому что межсоединение и сеть могут стать главнее CPU.

AI-нагрузки: CPU inference и роль host-процессора

AMD продвигает EPYC 9006 как часть инфраструктуры для agentic AI, но EPYC 9736 не следует оценивать по маркетинговым графикам других SKU. У него нет заявленного встроенного NPU, а независимые CPU-inference тесты exact 9736 пока отсутствуют. Тем не менее 128 ядер полезны для preprocessing, tokenization, vector search, feature engineering, data loaders, orchestration и множества окружающих сервисов, которые работают рядом с GPU-инференсом.

В GPU-сервере главным преимуществом 9736 становится сочетание CPU-плотности и PCIe 6.0. Центральный процессор способен обслуживать сетевой стек, storage pipeline, контейнеры и фоновые задачи, не отнимая compute от ускорителя. Но реальный результат зависит от топологии PCIe-switch, количества GPU, NUMA-привязки и драйверов. Нельзя брать цифру токенов в секунду от другого EPYC 9006 и записывать ее 9736.

Игры и интерактивная графика: почему это нерелевантный сценарий

EPYC 9736 не является игровым процессором. SP8-сервер, 360-ваттный CPU, восемь каналов RDIMM/MRDIMM, BMC и отсутствие заявленной встроенной графики создают платформу с совершенно иными приоритетами. Высокая цена и 128 ядер не дают преимуществ большинству игр, которые зависят от задержки, частоты нескольких ядер и игровой подсистемы памяти.

Поэтому таблица тестов не содержит вымышленных FPS. Для честного игрового сравнения потребовались бы одинаковая видеокарта, разрешение, настройки, драйвер, Windows/Linux build, память, BIOS и метрики среднего FPS и 1% low. Надежных результатов серийного 9736 нет, а сам сценарий не оправдывает стоимость платформы. Особый случай — серверы облачного гейминга, где CPU обслуживает множество независимых игровых VM; там измеряется плотность сессий и QoS, а не FPS одной настольной машины.

Сравнение AMD EPYC 9736 с EPYC 9736P, 9746, 9755, 9754 и Intel Xeon 6980P

Сравнение спецификаций помогает понять место 9736 даже без тестов. Ближайшие AMD — 9736P и 9746 на SP8. Для исторической перспективы полезны 9755 и 9754, оба 128-ядерные, но на SP5. Со стороны Intel сопоставим по числу ядер Xeon 6980P поколения Xeon 6: 128 ядер/256 потоков и 500 Вт. Таблица ниже сравнивает опубликованные характеристики, а не производительность.

Модель	Ядра / потоки	База / max	L3	Мощность	Память	PCIe	Сокеты	Цена производителя
AMD EPYC 9736	128 / 256	2,7 / до 3,7 ГГц	256 МБ	360 Вт Default CPU Power	8 каналов; DDR5-8000 RDIMM / 12800 MRDIMM	PCIe 6.0 x128	1P/2P	$10 639 (1kU)
AMD EPYC 9736P	128 / 256	2,7 / до 3,7 ГГц	256 МБ	360 Вт Default CPU Power	8 каналов; DDR5-8000 RDIMM / 12800 MRDIMM	PCIe 6.0 x128	1P	$9 989 (1kU)
AMD EPYC 9746	128 / 256	2,9 / до 4,0 ГГц	512 МБ	400 Вт Default CPU Power	8 каналов; DDR5-8000 RDIMM / 12800 MRDIMM	PCIe 6.0 x128	1P/2P	$11 679 (1kU)
AMD EPYC 9755	128 / 256	2,7 / до 4,1 ГГц	512 МБ	500 Вт TDP	12 каналов; до DDR5-6400	PCIe 5.0 x128	1P/2P	$10 931 (1kU)
AMD EPYC 9754	128 / 256	2,25 / до 3,1 ГГц	256 МБ	360 Вт TDP	12 каналов; до DDR5-4800	PCIe 5.0 x128	1P/2P	$10 631 (1kU)
Intel Xeon 6980P	128 / 256	2,0 / до 3,9 ГГц	504 МБ	500 Вт	12 каналов; DDR5-6400 / MRDIMM-8800, до 3 ТБ	PCIe 5.0 x96	2S	$13 955 рекомендованная цена Intel

EPYC 9736 против EPYC 9736P

По вычислительным цифрам это практически близнецы, но 9736P ограничен одним сокетом. Для 1P-сервера, где точно не планируется второй CPU, P-вариант дает экономию 650 долларов по 1kU прайсу. Обычный 9736 оправдывает надбавку возможностью 2P. Нельзя покупать P и рассчитывать добавить второй процессор позже: ограничение сокетности является частью SKU, а не настройкой BIOS.

EPYC 9736 против EPYC 9746

9746 — наиболее очевидный апгрейд внутри SP8 на тех же 128 ядрах. Он дает на 200 МГц выше базу, на 300 МГц выше максимальный boost, 512 МБ L3 вместо 256 МБ и 400 Вт вместо 360 Вт. Цена выше на 1040 долларов за CPU по 1kU. Для cache-sensitive, latency-sensitive и частотно чувствительных задач эта доплата выглядит логичнее, чем для чистой VM-density, но без одинаковых тестов нельзя выразить выигрыш в процентах.

С точки зрения стойки 9736 позволяет снизить процессорную мощность на 40 Вт на сокет, то есть на 80 Вт в 2P-узле относительно 9746. На сотнях серверов это заметно для power provisioning и охлаждения. Но экономия энергии полезна только при достаточной производительности конкретного приложения; метрика perf/W требует результатов, которых для 9736 пока нет.

EPYC 9736 против EPYC 9755

9755 — 128-ядерный Zen 5c-процессор SP5 с 512 МБ L3, 12 каналами DDR5-6400, PCIe 5.0 x128 и 500 Вт TDP. Его base 2,7 ГГц совпадает с 9736, max boost выше — 4,1 ГГц. У 9736 вдвое меньше L3 и на четыре канала памяти меньше, зато интерфейс памяти способен работать существенно быстрее с MRDIMM, PCIe переходит на Gen6, а опубликованная мощность снижается до 360 Вт. Это архитектурный обмен ширины каналов и кэша на более новую память/I/O и меньший power budget, а не одностороннее улучшение.

EPYC 9736 против EPYC 9754

Сравнение с EPYC 9754 особенно показательно: оба имеют 128 ядер, 256 потоков, 256 МБ L3 и номинальные 360 Вт. Цена тоже почти идентична — 10639 против 10631 долларов. Но 9754 — Bergamo на SP5 с базой 2,25 ГГц, boost до 3,1 ГГц, DDR5-4800 на 12 каналах и PCIe 5.0. 9736 повышает частоты, переходит на новое поколение архитектуры, PCIe 6.0 и очень быструю память, но сокращает число каналов до восьми. Именно поэтому его нельзя оценивать только как «9754 на 2 нм»: топология платформы изменилась.

EPYC 9736 против Intel Xeon 6980P

Xeon 6980P тоже предоставляет 128 ядер и 256 потоков, но относится к другой платформе и имеет 500 Вт TDP, 2,0 ГГц базовой частоты, до 3,9 ГГц максимальной и 504 МБ кэша. Рекомендованная цена Intel на момент проверки — 13955 долларов. EPYC 9736 дешевле по прайсу производителя на 3316 долларов и публикует 360 Вт Default CPU Power, но имеет примерно вдвое меньший L3. Это лишь спецификационное сравнение: ни цена, ни TDP, ни GHz не заменяют одинаковые бенчмарки.

Энергетическая эффективность и стоимость владения

360 Вт при 128 ядрах — сильная паспортная характеристика 9736. По сравнению с 500-ваттным EPYC 9755 или Xeon 6980P процессорный power budget ниже на 140 Вт на сокет, а в 2P — на 280 Вт. Но превращать эту разницу прямо в экономию электроэнергии нельзя: реальное потребление зависит от нагрузки, power management, памяти и периферии. Кроме того, более быстрый CPU может закончить работу раньше и перейти в idle, поэтому энергоэффективность оценивается как выполненная работа на ватт-час, а не только как паспортный предел.

Практические конфигурации серверов с EPYC 9736

1P-сервер для виртуализации и контейнеров

Односокетный 9736 дает 128 ядер без межсокетной NUMA и сохраняет все восемь каналов памяти CPU. Это простая архитектура для Kubernetes, KVM, Proxmox-подобных сред, частного облака и хостинга. Память следует заполнять симметрично по каналам; для высокой плотности VM важнее объем, для memory bandwidth — MRDIMM и высокая скорость. PCIe 6.0 можно распределить между двумя быстрыми NIC, NVMe-бэкплейном и одним или несколькими ускорителями.

2P-сервер высокой плотности

Два EPYC 9736 дают 256 физических ядер, 512 потоков, суммарно 512 МБ L3 и 720 Вт Default CPU Power. Это уже очень плотный узел, который требует грамотного NUMA placement. Такой сервер интересен для масштабной виртуализации, большого числа контейнеров, batch-обработки и консолидации. Его преимущество — возможность собрать много CPU-ресурса в одном chassis; недостаток — более сложная память и риск межсокетного трафика.

В двухсокетной конфигурации нельзя экономить на симметрии DIMM и охлаждении. Нагрузка, случайно сконцентрированная на одном сокете при удаленной памяти, способна дать худшие задержки. Для тестов нужно контролировать lstopo/numactl, vCPU pinning и распределение IRQ. Сама цифра 512 потоков не гарантирует равномерную эффективность.

Апгрейд с EPYC 9004/9005: что придется заменить

Переход на EPYC 9736 — платформенный апгрейд. SP5 и SP8 несовместимы, поэтому прежняя материнская плата не остается. Даже когда DDR5-модули физически относятся к серверному классу, использовать их без проверки QVL нельзя: новая платформа ориентирована на DDR5-8000 и MRDIMM 12800, а старые RDIMM могут работать иначе или не входить в валидацию конкретного сервера. PCIe-карты предыдущего поколения обычно могут быть совместимы на уровне стандарта, но физическая разводка и firmware снова определяются шасси.

Для дата-центра это означает миграционный проект: закупка новых узлов, проверка образов ОС, драйверов NIC/storage, hypervisor support, monitoring, firmware management и live-migration совместимости. Даже при x86-64 совместимости CPU-модели могут иметь разные наборы feature flags, поэтому кластерные политики CPU masking нужно настроить осознанно. Перенос VM между поколениями без проверки доступных инструкций способен создать проблему при сохранении состояния.

Преимущество нового поколения — возможность одновременно обновить I/O до PCIe 6.0 и память до MRDIMM. Если существующий SP5-кластер еще не упирается в throughput или power density, экономический эффект апгрейда требует расчета. Если же стойка ограничена мощностью, а рабочие процессы хорошо масштабируются на 128 ядер, 360-ваттный 9736 выглядит как интересный вариант консолидации.

Стабильность, валидация и что проверять перед вводом в эксплуатацию

Поскольку EPYC 9006 только вышел и спецификации еще отмечены как subject to change, приемочные испытания особенно важны. Для серийного узла необходимо подтвердить OPN 100-000002103 через инвентаризацию, проверить версию BIOS/BMC, увидеть 128 ядер и 256 потоков при активном SMT, сверить восемь каналов памяти и фактическую скорость DIMM, затем нагрузить CPU, память и PCIe одновременно. Ошибка, которая не проявляется в CPU-only тесте, может возникнуть при полном I/O и нагретых DIMM.

Хороший burn-in содержит длительный многопоточный compute, проверку памяти, storage I/O, network traffic и мониторинг machine check/RAS событий. Для 2P дополнительно проверяются межсокетные нагрузки и NUMA. Цель — не установить рекорд, а подтвердить повторяемость штатных частот без throttling, корректную fan curve, отсутствие исправляемых ошибок выше ожидаемого уровня и стабильность конкретной версии прошивки.

Фиксировать следует не только результат бенчмарка, но и конфигурацию: OPN CPU, serial server, BIOS/BMC, DIMM part numbers, количество DIMM на канал, OS kernel, governor, SMT, NUMA mode, microcode package, ambient temperature. Это превращает тест в воспроизводимую эксплуатационную базу и позволяет понять, изменилось ли поведение после firmware update.

Сильные стороны AMD EPYC 9736

• 128 ядер и 256 потоков в одном SP8-сокете — высокая плотность для виртуализации, контейнеров и параллельных сервисов.
• 1P/2P — обычный 9736 сохраняет возможность двухсокетной системы, в отличие от 9736P.
• 360 Вт Default CPU Power — умеренный процессорный бюджет для 128-ядерной модели нового поколения.
• PCIe 6.0 x128 — современная I/O-база для NVMe, сетей и ускорителей.
• DDR5 RDIMM 8000 и MRDIMM 12800 — до 512/819,2 ГБ/с теоретической полосы на сокет.
• Современная платформа SP8 уже представлена одно-, двухсокетными, multi-node и GPU-серверами крупных производителей.
• AMD Infinity Guard и поколенческий стек аппаратной защиты для серверной виртуализации.
• Цена 1kU 10 639 долларов близка к прежнему EPYC 9754 при переходе на новое поколение I/O и памяти.
• Четкая серийная идентификация по Tray OPN 100-000002103 упрощает закупочную проверку.

Слабые стороны и ограничения AMD EPYC 9736

• Спецификации EPYC 9006 пока имеют пометку subject to change; ряд низкоуровневых характеристик еще не опубликован окончательно.
• Нет независимого набора тестов именно серийного 9736 на 16 августа 2026 года, поэтому нельзя подтвердить реальные perf/W и all-core частоты.
• 256 МБ L3 — вдвое меньше, чем у близкого 128-ядерного EPYC 9746 и предыдущего EPYC 9755.
• Восемь каналов памяти — меньше, чем 12 каналов SP5 и 16 каналов старшего SP7; высокая скорость MRDIMM частично компенсирует ширину, но не заменяет тест конкретного workload.
• Новый сокет SP8 требует новой платы/сервера и не дает drop-in апгрейда существующих SP5/SP6 систем.
• Не опубликованы точный all-core boost, cTDP-диапазон и Tjmax конкретной модели.
• Ранняя розничная доступность ограничена; точные карточки отдельного CPU пока редки, а массовые российские площадки не показывают подтвержденный OPN.
• Высокая абсолютная цена — 10 639 долларов по 1kU прайсу до учета памяти, платы, охлаждения и серверного шасси.
• Не игровой и не настольный продукт; встроенная графика и медиаблок не заявлены.

Кому подходит AMD EPYC 9736

EPYC 9736 подходит дата-центрам и интеграторам, которым нужна высокая плотность x86-ядер на сокет, но не требуется максимальный SP7 с 16 каналами памяти и 256 ядрами. Наиболее естественные сценарии — виртуализация, cloud-native, контейнерные кластеры, web/app hosting, CI/build farms, CPU-параллельная пакетная обработка, программно-определяемая инфраструктура и универсальные серверы с большим числом PCIe-устройств.

Он также интересен для двухсокетных узлов: 9736P там не подходит, а обычный 9736 масштабируется до 256 ядер/512 потоков. Для организаций, стандартизирующихся на 2P, это важнее экономии 650 долларов на P-SKU. Для чисто 1P-парка, наоборот, 9736P следует рассмотреть отдельно, потому что остальные публичные основные характеристики совпадают.

Модель менее очевидна для задач, где производительность определяется максимальной частотой нескольких потоков или большим L3. Там 9746 либо high-frequency F-SKU могут быть рациональнее. Для memory-bandwidth экстремального HPC нужно сравнивать с SP7, потому что восемь каналов SP8 — сознательный компромисс. Для коммерческого ПО с дорогим per-core лицензированием 128 ядер также могут оказаться финансово невыгодными.

Что проверять при покупке и приемке

• Полное коммерческое имя: AMD EPYC 9736, без суффикса P.
• Tray Product ID: 100-000002103.
• Поддержка сокетности: 1P / 2P.
• 128 физических ядер и 256 потоков при активном SMT.
• База 2,7 ГГц и максимальный boost до 3,7 ГГц.
• 256 МБ L3 и 360 Вт Default CPU Power.
• Платформа и сокет SP8; никакой совместимости с SP5/SP6.
• Восемь каналов DDR5; тип памяти RDIMM/MRDIMM и скорость, валидированная конкретным сервером.
• PCIe 6.0 x128 на уровне CPU и реальная разводка линий выбранной платы.
• BIOS/BMC с поддержкой серийного EPYC 9006; отсутствие подмены инженерным образцом.
• Серверное охлаждение, рассчитанное производителем шасси на 360 Вт и длительную полную нагрузку.

Историческая оценка на старте и актуальность в августе 2026 года

На старте EPYC 9736 выглядит как преемник идеи плотного 128-ядерного серверного CPU в более современной и энергоэффективной платформе. Его цена почти совпадает с EPYC 9754, а power reference также составляет 360 Вт, но частоты выше, память быстрее, PCIe переходит на Gen6. При этом AMD отказывается от 12 каналов SP5 в пользу восьми на SP8, поэтому архитектурная эволюция не сводится к наращиванию каждого числа.

Исторически сильной чертой EPYC были высокая плотность ядер и большое число PCIe-линий. 9736 сохраняет этот вектор, но в 2026 году I/O становится еще важнее из-за GPU, быстрых NIC и NVMe. PCIe 6.0 x128 делает CPU современным host для насыщенного сервера, а MRDIMM 12800 помогает компенсировать восемь каналов памяти. Такая комбинация отражает переход от «максимума каналов на любой ценой» к более сегментированной линейке SP7/SP8.

Главное ограничение оценки сейчас — ранний статус. Анонс состоялся менее месяца назад, retail availability ограничена, а независимых тестов exact 9736 нет. Поэтому любой окончательный рейтинг производительности был бы преждевременным. На уровне спецификаций модель конкурентоспособна, но окончательная оценка должна появиться после серийных платформ и воспроизводимых бенчмарков.

Итоговый вердикт

AMD EPYC 9736 — специализированный 128-ядерный серверный процессор SP8 для систем, где важны плотность, двухсокетность, современный I/O и контролируемый power budget. Его подтвержденная конфигурация проста и сильна: 128 ядер, 256 потоков, 2,7–3,7 ГГц, 256 МБ L3, 360 Вт Default CPU Power, DDR5 RDIMM 8000 / MRDIMM 12800 на восьми каналах, PCIe 6.0 x128 и возможность 1P/2P. Точный серийный Tray OPN — 100-000002103, а 1kU цена — 10639 долларов.

Наиболее важная развилка внутри линейки — 9736P и 9746. Первый дешевле и подходит только для 1P; второй дороже, потребляет 400 Вт, но дает более высокие частоты и вдвое больше L3. Обычный 9736 занимает середину: сохраняет 2P и 128 ядер, не увеличивая power до 400 Вт. Для виртуализации и параллельных сервисов это выглядит рациональным балансом. Для cache-sensitive или high-frequency workloads его преимущества требуют отдельного теста.

Оценка не должна выходить за пределы опубликованных данных. AMD пока помечает спецификации EPYC 9006 как subject to change, не раскрывает для 9736 all-core boost, Tjmax, cTDP, точную CCD/CCX-топологию и полный ISA/RAS-перечень. Независимые результаты серийного 100-000002103 на 16 августа 2026 года также не подтверждены. Поэтому вердикт сейчас основан на точных характеристиках и архитектурной роли, а не на выдуманных баллах.

Для нового дата-центрового проекта EPYC 9736 заслуживает внимания там, где 128 ядер действительно загружаются, восемь каналов памяти достаточны, а PCIe 6.0 и 360-ваттный CPU budget дают ценность на уровне стойки. Для существующего SP5-кластера переход требует полной платформенной миграции. При закупке необходимо сверять OPN 100-000002103, BIOS выбранного SP8-сервера и реальную память/охлаждение. Именно в такой конфигурации этот процессор имеет смысл оценивать как целую серверную платформу, а не как набор впечатляющих цифр в каталоге.
