САПР используют не только конструкторы крупных предприятий. Инструменты автоматизированного проектирования нужны при подготовке рабочего чертежа, выпуске документации по ЕСКД, создании модели для 3D-печати, разработке мебели, планировке помещения, координации BIM-модели здания и проверке размеров на строительной площадке. Правильный выбор зависит от типа проекта: универсальный DWG-редактор не заменяет машиностроительную систему со сборками, а приложение для телефона не предназначено для выпуска полного комплекта чертежей.

В подборке собраны настольные, браузерные и мобильные решения. Для каждой программы указаны конкретные рабочие области, команды и типовой порядок действий. Программы сгруппированы по платформам, поэтому сначала удобно выбрать устройство, а затем сопоставить набор функций с задачей.

Как выбрать САПР под задачу

Задача Подходящие программы

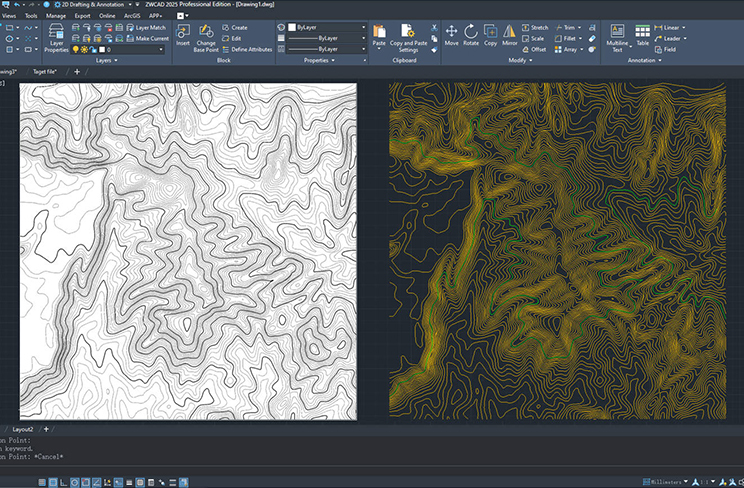

Универсальное 2D-черчение в DWG AutoCAD, nanoCAD, BricsCAD, ZWCAD, DraftSight
Бесплатное 2D-черчение LibreCAD, QCAD
Бесплатное параметрическое 3D-моделирование FreeCAD, SolveSpace, OpenSCAD
Детали, сборки и ассоциативные чертежи КОМПАС-3D, SOLIDWORKS, Autodesk Inventor, Autodesk Fusion, T-FLEX CAD

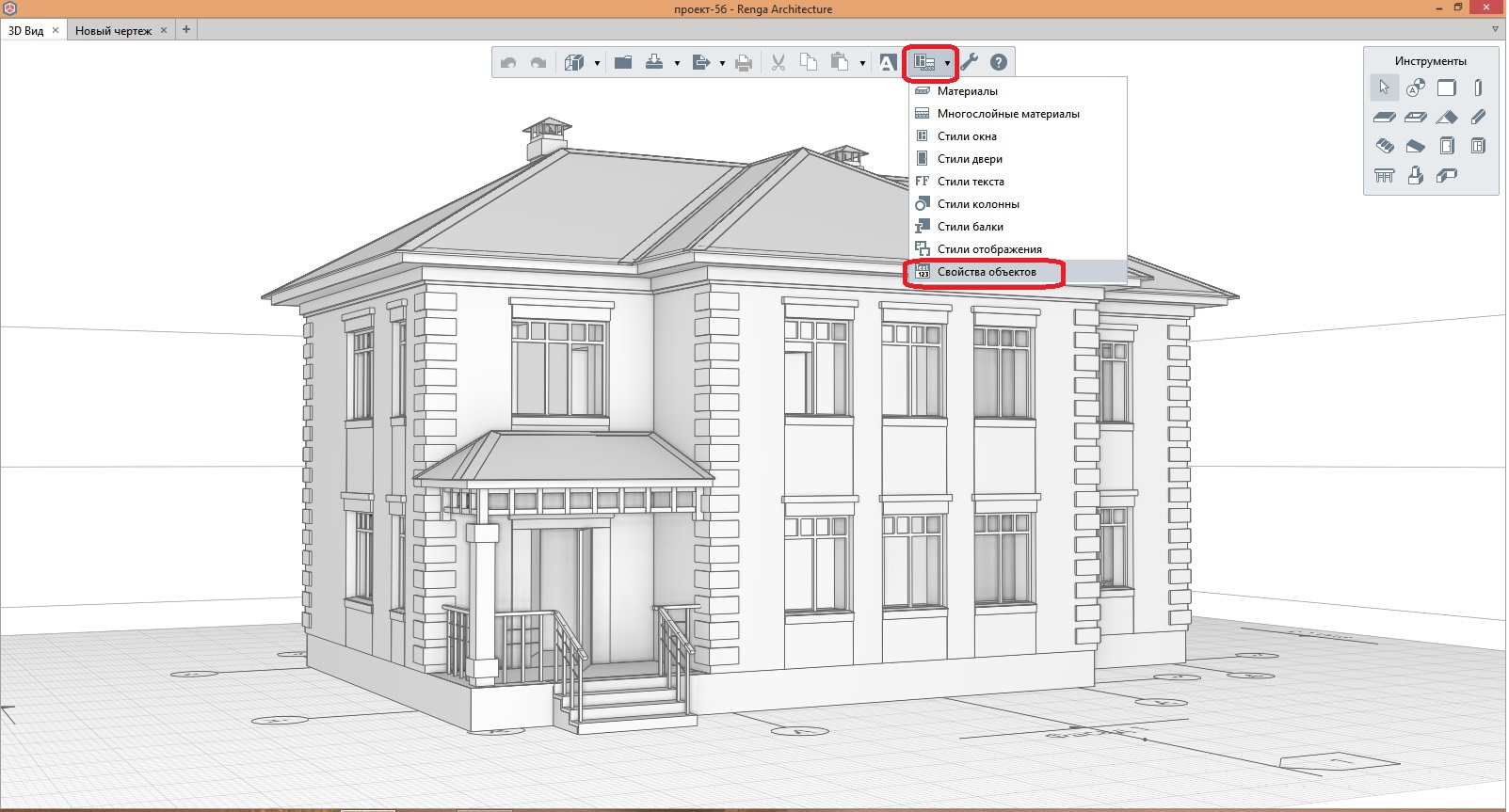

Архитектура и BIM Autodesk Revit, Renga, Archicad, Vectorworks Architect
Концептуальное моделирование интерьера и мебели SketchUp, Shapr3D, Rhino

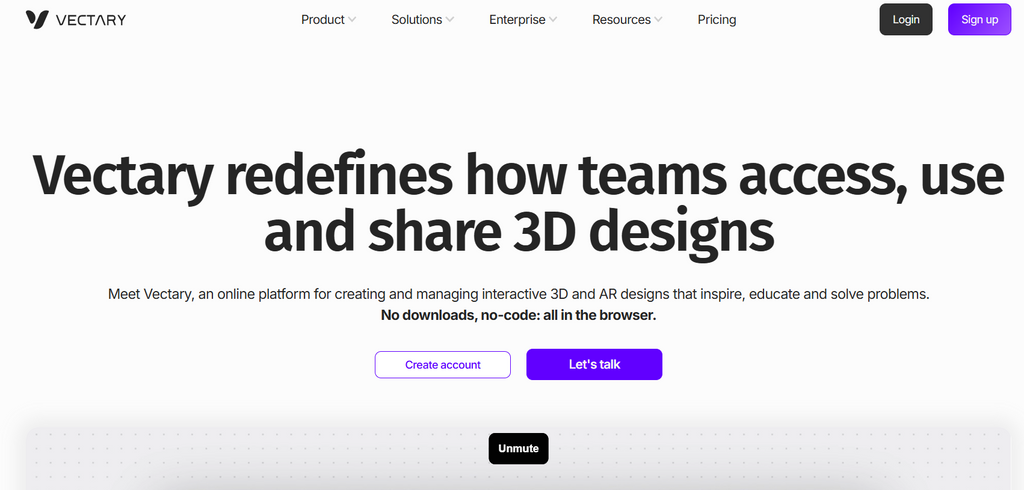

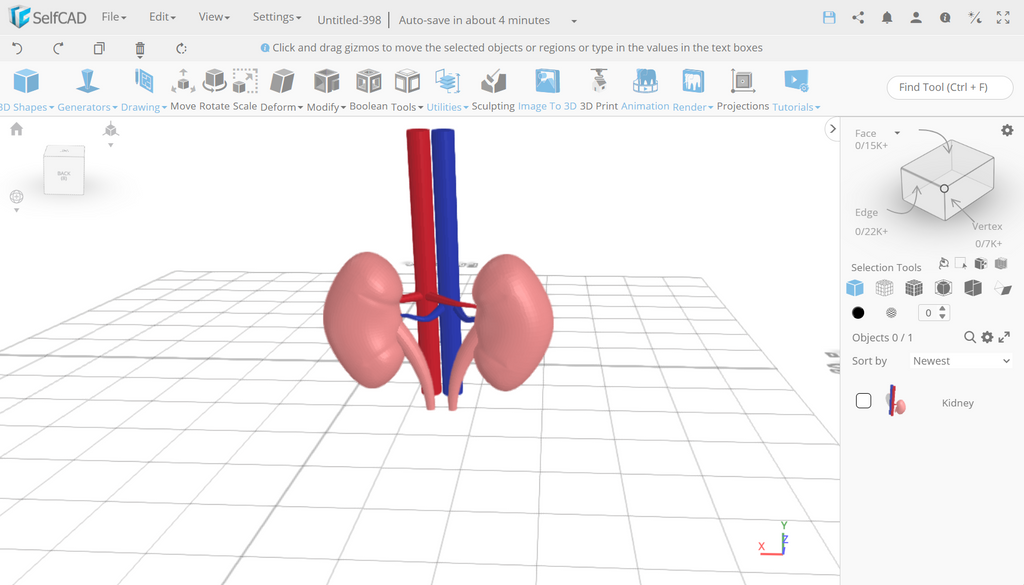

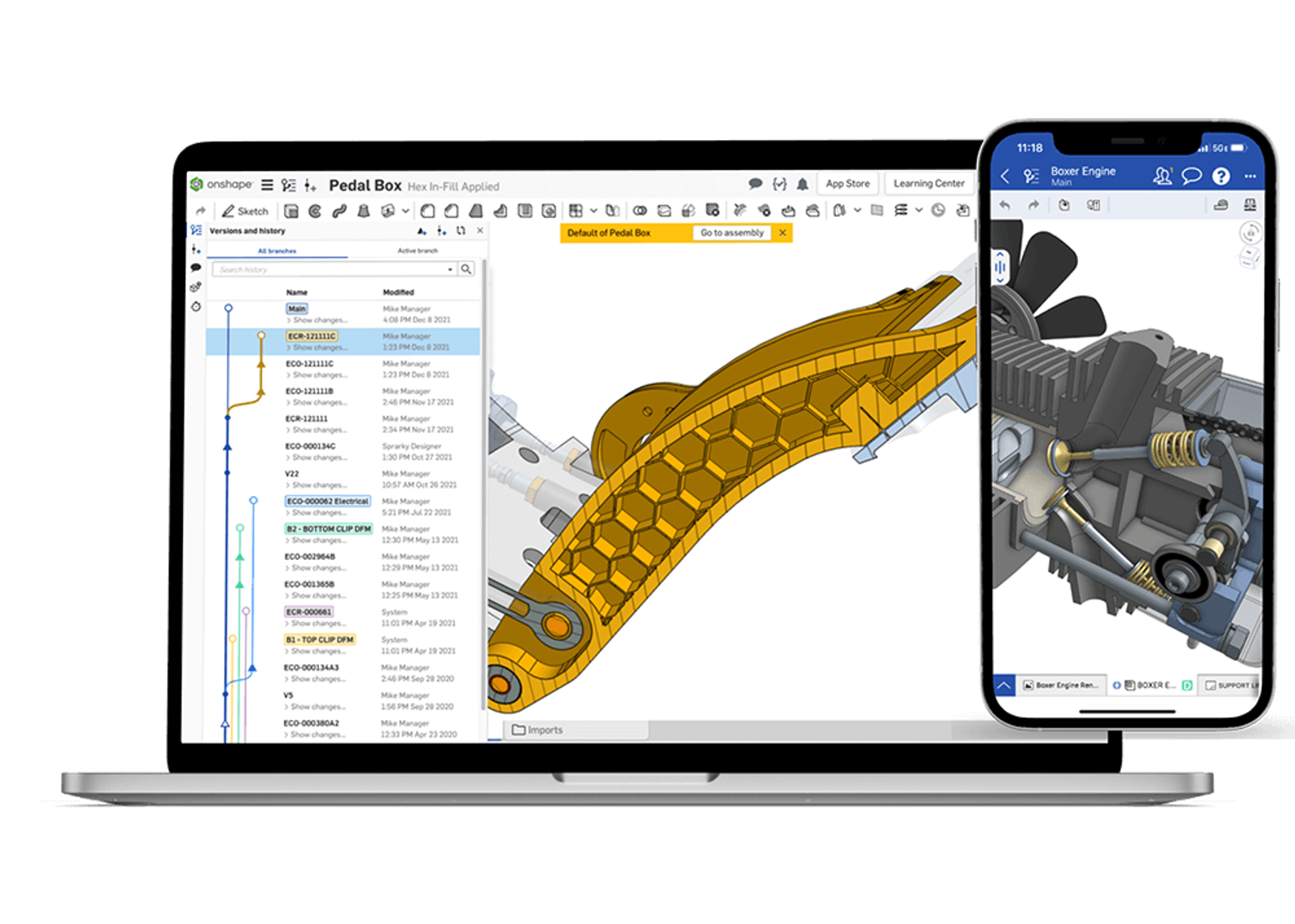

Работа в браузере Onshape, Tinkercad, SketchUp for Web, SelfCAD, Vectary, BlocksCAD, 3D Slash, DWG FastView Web

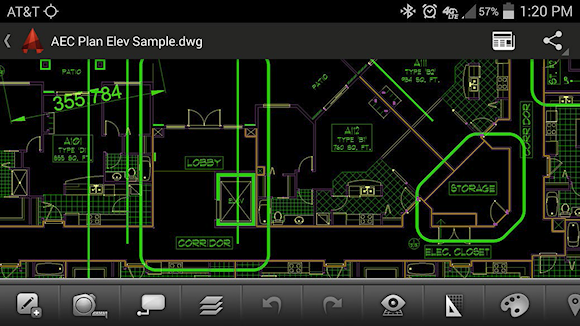

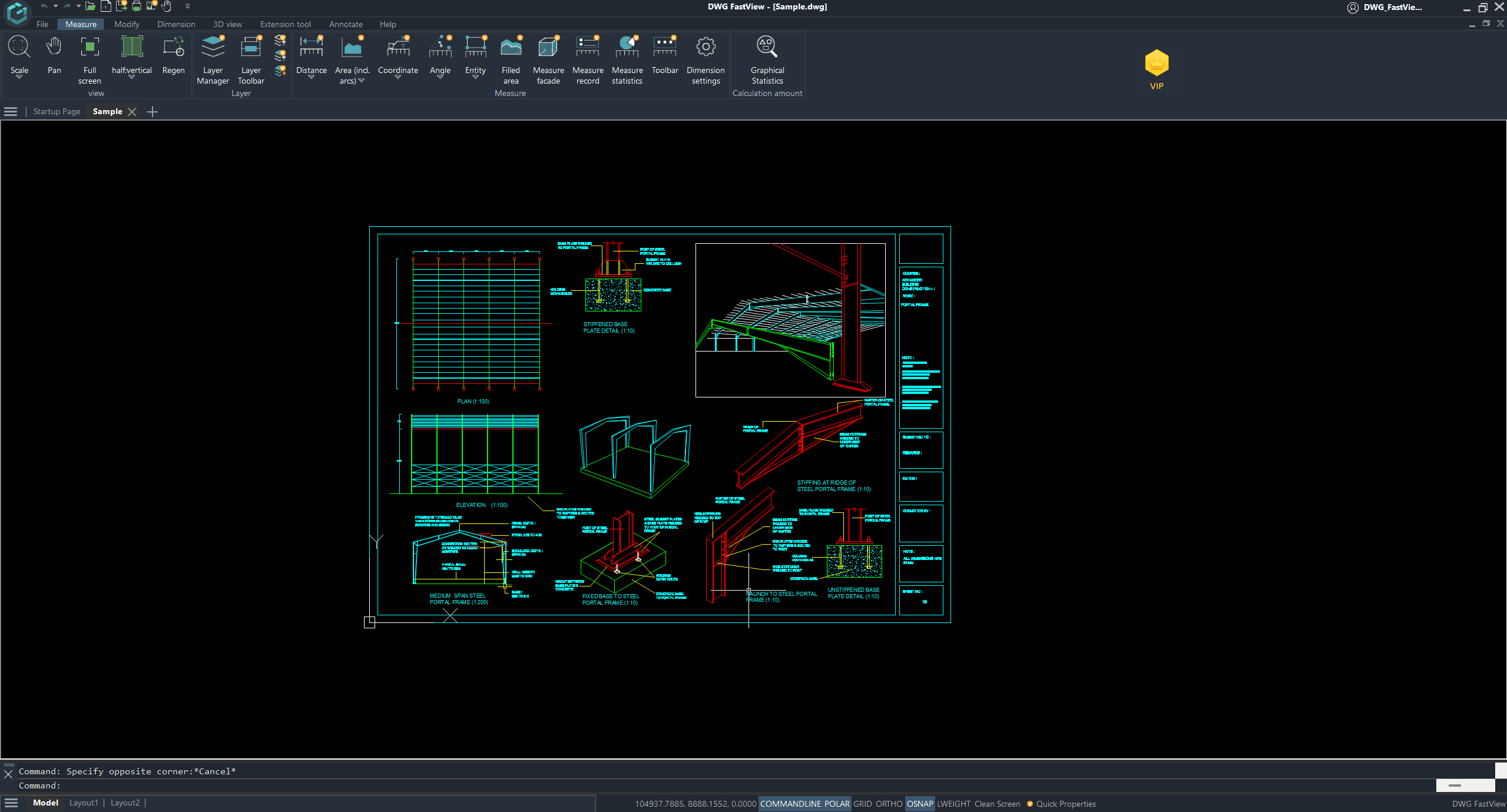

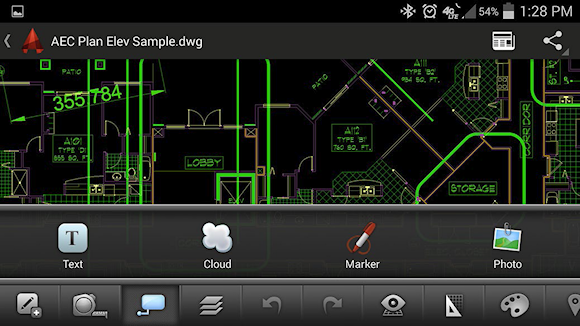

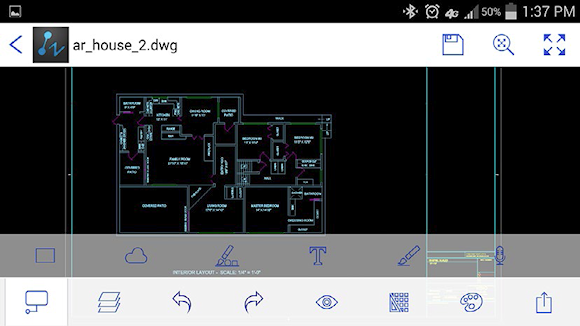

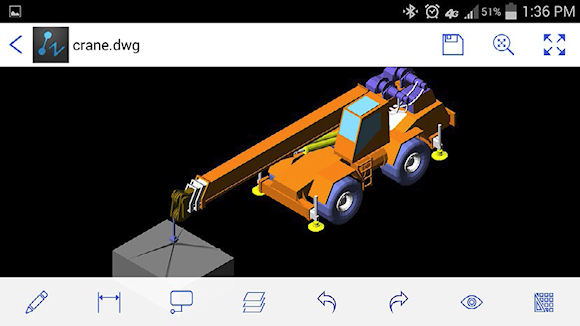

Проверка DWG на объекте AutoCAD для телефона, DWG FastView, ZWCAD Mobile

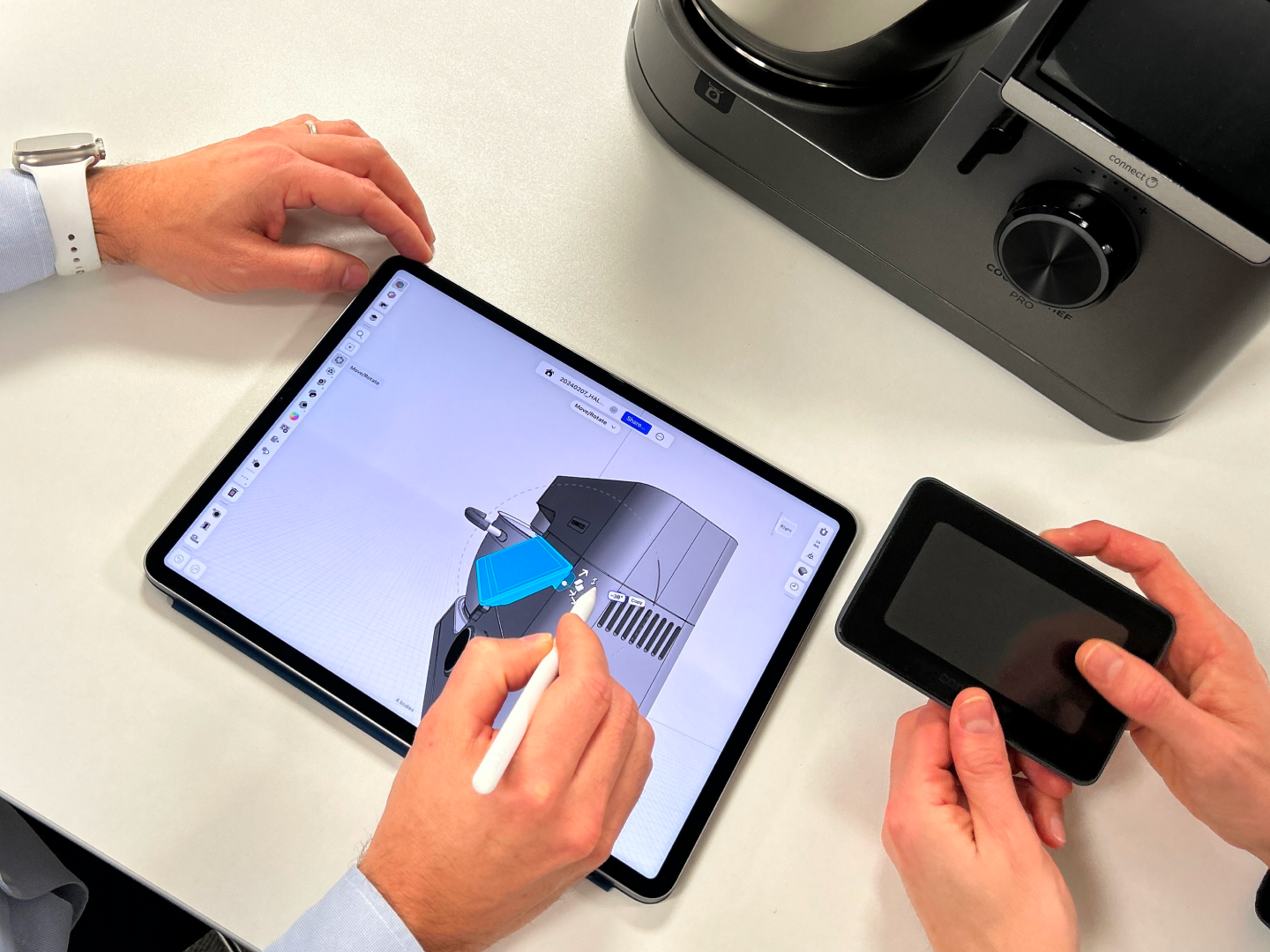

Полноценное моделирование на iPad Shapr3D, Onshape

Что учитывать перед установкой

Для обмена чертежами чаще всего используют DWG и DXF. Для передачи твердотельных моделей между разными инженерными пакетами подходят STEP и IGES. В проектах для 3D-печати востребованы STL и 3MF. В BIM-среде важен IFC, а для публикации документации — PDF. До начала работы проверьте не только список форматов импорта, но и доступные варианты экспорта: программа для просмотра DWG открывает файл, однако не выпускает полноценную модель детали в STEP.

Вторая группа критериев связана со способом моделирования. В 2D-редакторе проект строится из линий, дуг, полилиний, размеров, штриховок, слоёв и блоков. В параметрической системе размеры эскиза управляют геометрией, а дерево построения сохраняет последовательность операций. В BIM-системе стена, дверь, окно и перекрытие являются объектами с параметрами, а спецификации формируются из модели.

САПР для Windows

Windows остаётся основной платформой для инженерного проектирования. Здесь доступны универсальные DWG-редакторы, машиностроительные комплексы, BIM-системы и лёгкие бесплатные программы.

1. AutoCAD

AutoCAD подходит для выпуска 2D-чертежей, редактирования DWG, работы с листами и построения базовой 3D-геометрии. Интерфейс организован вокруг ленты, командной строки, области модели Model, листов Layout, палитры свойств Properties и диспетчера слоёв Layer Properties Manager. Команды LINE, PLINE, OFFSET, TRIM, EXTEND, FILLET, HATCH, DIM и BLOCK закрывают основную часть повседневной работы с чертежом.

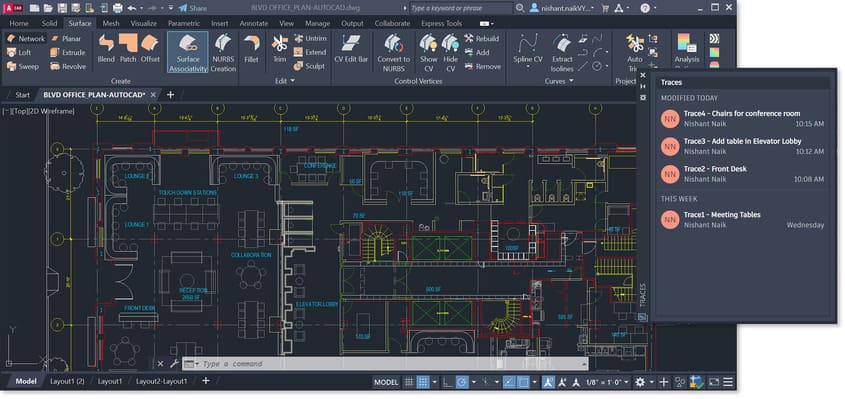

Интерфейс AutoCAD

Как начертить план помещения:

  1. Перейдите в Layer Properties Manager и создайте слои для стен, проёмов, размеров и текста.

  2. Выполните PLINE, задайте координаты углов и замкните внешний контур.

  3. Запустите OFFSET, укажите толщину стены и получите внутренний контур.

  4. Используйте TRIM, чтобы сформировать проёмы.

  5. Нанесите размеры командой DIM.

  6. Откройте вкладку листа Layout, настройте видовой экран и подготовьте печать через PLOT.

Форматы: DWG, DXF, DWT, PDF, DGN, IFC через специализированные наборы инструментов, а также форматы обмена для 3D-данных.

Плюсы:

  • привычная DWG-среда для проектных организаций;

  • развитая работа со слоями, блоками, внешними ссылками и листами;

  • командная строка ускоряет повторяющиеся операции;

  • подходит для архитектурных, инженерных и производственных чертежей.

Минусы:

  • для сложных сборок удобнее специализированная машиностроительная система;

  • насыщенный интерфейс требует освоения команд и настроек печати;

  • постоянная работа с крупными файлами предъявляет требования к компьютеру.

2. nanoCAD

nanoCAD ориентирован на создание и редактирование DWG-чертежей в Windows. Рабочее пространство включает ленту, командную строку, палитру свойств, вкладки модели и листов. В проекте применяются слои, блоки, внешние ссылки, объектные привязки, размеры и штриховки. Для вставки готового фрагмента используется вкладка Insert, команда Block и выбор файла через Browse. Инструмент Layerwalk помогает последовательно просмотреть содержимое слоёв и быстро найти лишние объекты.

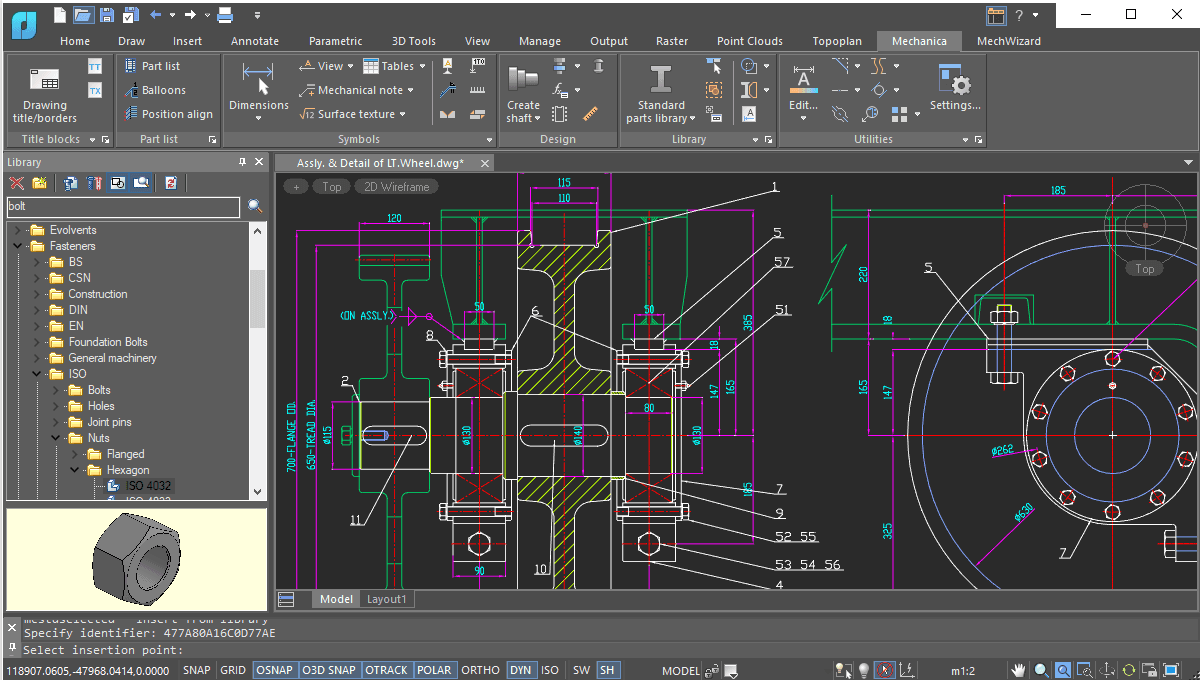

Интерфейс nanoCAD

Как подготовить чертёж детали:

  1. Создайте новый DWG и настройте единицы измерения.

  2. Добавьте слои для контура, осевых линий и размеров.

  3. Постройте геометрию командами LINE, CIRCLE, OFFSET и TRIM.

  4. Включите объектные привязки к концам, центрам и пересечениям.

  5. Нанесите размеры и проверьте масштаб аннотаций.

  6. Сохраните файл в DWG и при необходимости выведите лист в PDF.

Форматы: DWG, DXF, DWT, PDF и другие форматы проектного обмена в зависимости от подключённых модулей.

Плюсы:

  • нативная работа с DWG;

  • понятный переход для пользователей классических CAD-редакторов;

  • командная строка и привычный набор 2D-инструментов;

  • расширение возможностей дополнительными модулями.

Минусы:

  • состав функций заметно зависит от редакции и установленных модулей;

  • для сборок и сложного параметрического моделирования требуется специализированное решение;

  • интерфейс рассчитан на пользователя, знакомого с принципами инженерного черчения.

3. КОМПАС-3D

КОМПАС-3D подходит для разработки деталей, сборок и конструкторской документации. В системе создают эскизы с ограничениями, выполняют операции выдавливания и вращения, добавляют отверстия, фаски и скругления, собирают изделие из компонентов и получают ассоциативные чертежи. Для российских предприятий важна поддержка оформления по ЕСКД. При изменении модели связанные виды чертежа обновляются вместе с геометрией.

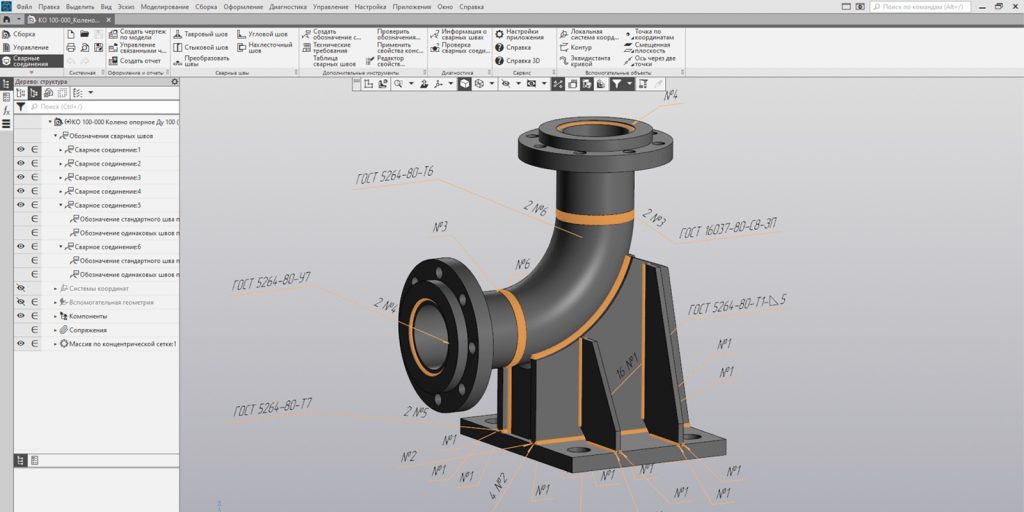

Интерфейс КОМПАС-3D

Как создать простую деталь:

  1. Создайте документ типа Деталь.

  2. Выберите плоскость и запустите создание эскиза.

  3. Постройте профиль инструментами Отрезок, Прямоугольник и Окружность.

  4. Задайте размеры и геометрические ограничения.

  5. Завершите эскиз и примените Элемент выдавливания.

  6. Добавьте Отверстие и Скругление.

  7. Создайте документ типа Чертёж, вставьте стандартные виды и нанесите размеры.

Форматы: M3D, A3D, CDW, FRW, DWG, DXF, STEP, IGES, STL и PDF.

Плюсы:

  • разработка деталей, сборок и чертежей в единой среде;

  • оформление документации по ЕСКД;

  • ассоциативная связь модели и чертежа;

  • удобный выбор для машиностроительных задач.

Минусы:

  • для быстрого редактирования одного DWG-файла интерфейс избыточен;

  • освоение сборок и параметрических связей требует практики;

  • крупные изделия требуют дисциплины именования и структуры компонентов.

4. SOLIDWORKS

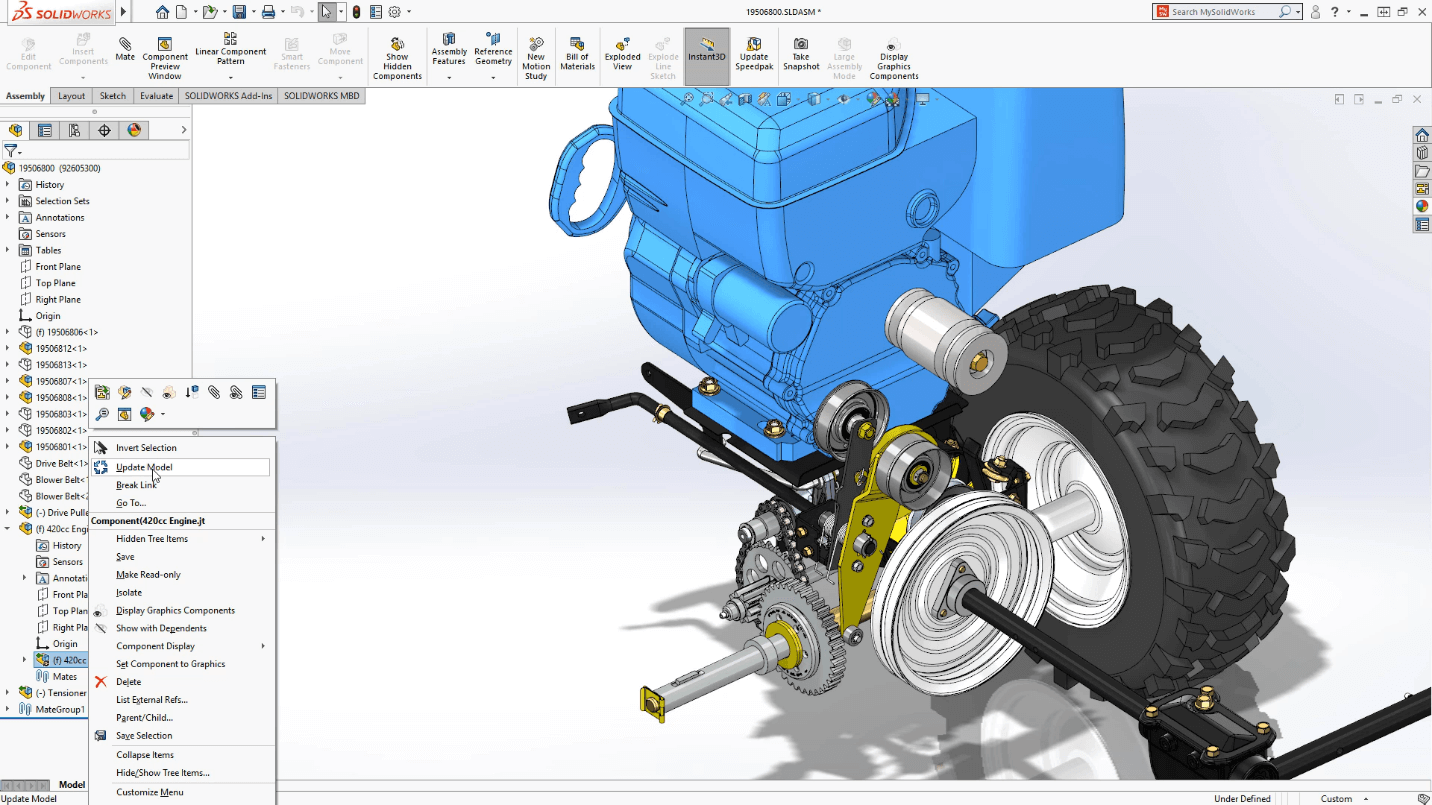

Интерфейс SOLIDWORKS

SOLIDWORKS используют для параметрического моделирования деталей, сборок и выпуска чертежей. Панель CommandManager переключается между вкладками Sketch, Features, Assembly и Evaluate. Базовая деталь строится через Extruded Boss/Base, вырезы выполняются командой Extruded Cut, отверстия — через Hole Wizard, скругления — через Fillet. Связь модели, сборки и чертежа сохраняет согласованность размеров.

Как получить чертёж из модели:

  1. Создайте новый документ Part.

  2. Выберите Front Plane, запустите Sketch и постройте профиль.

  3. Задайте размеры инструментом Smart Dimension.

  4. Перейдите на вкладку Features и примените Extruded Boss/Base.

  5. Добавьте отверстия через Hole Wizard и обработайте рёбра командой Fillet.

  6. Выполните Make Drawing from Part/Assembly, разместите виды и нанесите размеры.

Форматы: SLDPRT, SLDASM, SLDDRW, STEP, IGES, Parasolid, STL, DWG, DXF и PDF.

Плюсы:

  • развитое параметрическое моделирование деталей;

  • удобные сборки и ассоциативные чертежи;

  • инструменты проверки модели и инженерной оценки;

  • распространённый формат рабочего процесса в машиностроении.

Минусы:

  • программа требует производительной рабочей станции для крупных сборок;

  • структура дерева построения нуждается в аккуратной организации;

  • для простого 2D-чертежа рациональнее использовать более лёгкий редактор.

5. Autodesk Fusion

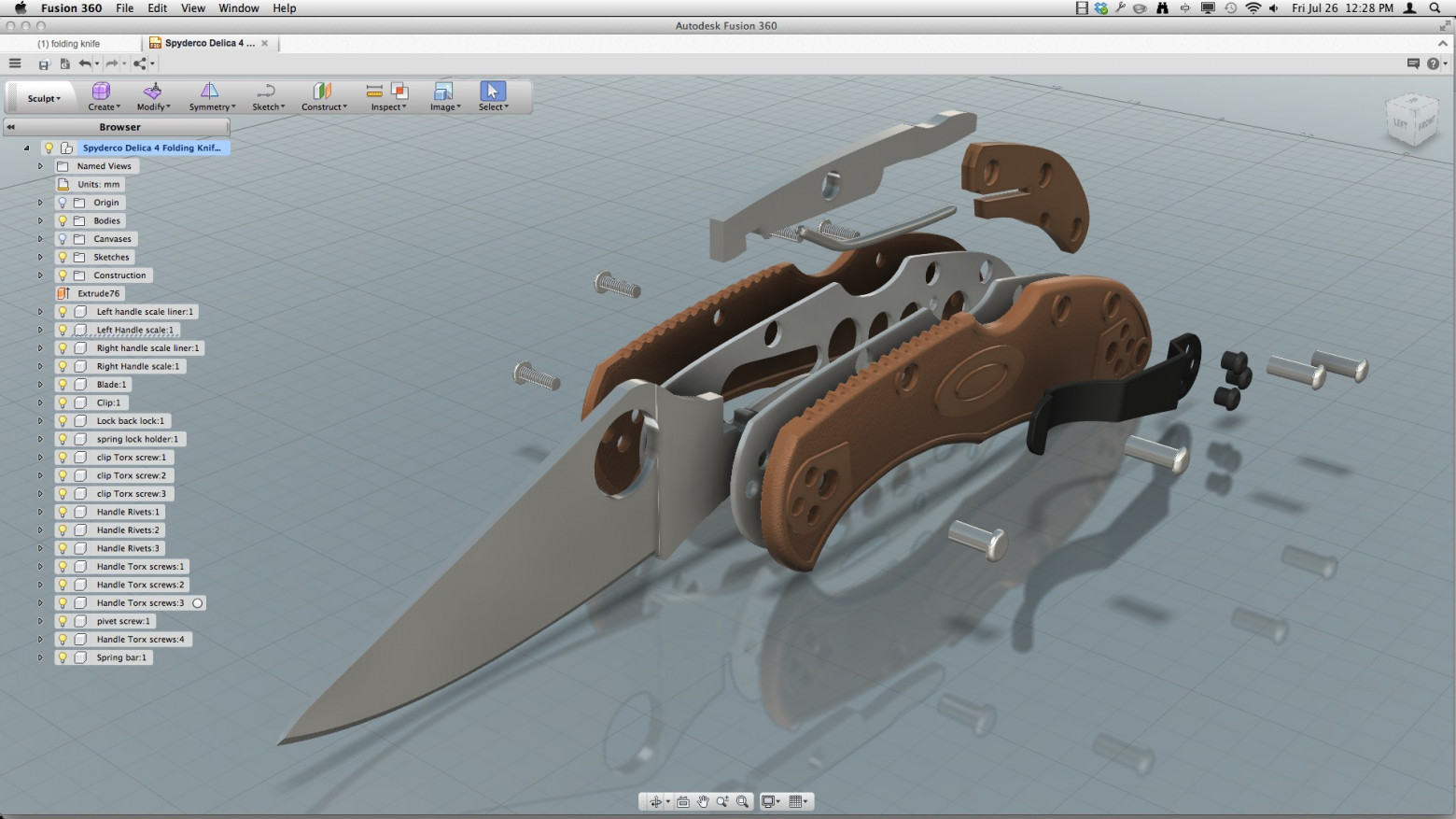

Интерфейс Autodesk Fusion

Autodesk Fusion объединяет параметрическое моделирование, работу с телами и поверхностями, подготовку моделей для 3D-печати и производственные операции. В рабочей области Design используются вкладки Solid, Surface и Mesh. Дерево Browser показывает компоненты, тела, эскизы и начало координат. Нижняя Timeline хранит последовательность операций и позволяет вернуться к раннему шагу построения.

Как создать параметрический корпус:

  1. Откройте Design и нажмите Create Sketch.

  2. Выберите плоскость, постройте прямоугольник и задайте размеры.

  3. Завершите эскиз и выполните Extrude.

  4. Добавьте второй эскиз на грани и сделайте вырез через Extrude с операцией Cut.

  5. Используйте Fillet для обработки рёбер.

  6. Откройте раннюю операцию в Timeline, измените размер и проверьте перестроение модели.

  7. Экспортируйте модель в STEP или STL.

Форматы: F3D, STEP, IGES, SAT, STL, OBJ, 3MF, DXF и другие форматы обмена.

Плюсы:

  • единая среда для моделирования и подготовки производства;

  • наглядная временная шкала операций;

  • удобный экспорт моделей для 3D-печати;

  • подходит для небольших изделий, корпусов и прототипов.

Минусы:

  • логика облачного хранения требует привыкания;

  • часть профессиональных возможностей связана с платными тарифами;

  • крупные проекты нуждаются в аккуратной структуре компонентов.

6. FreeCAD

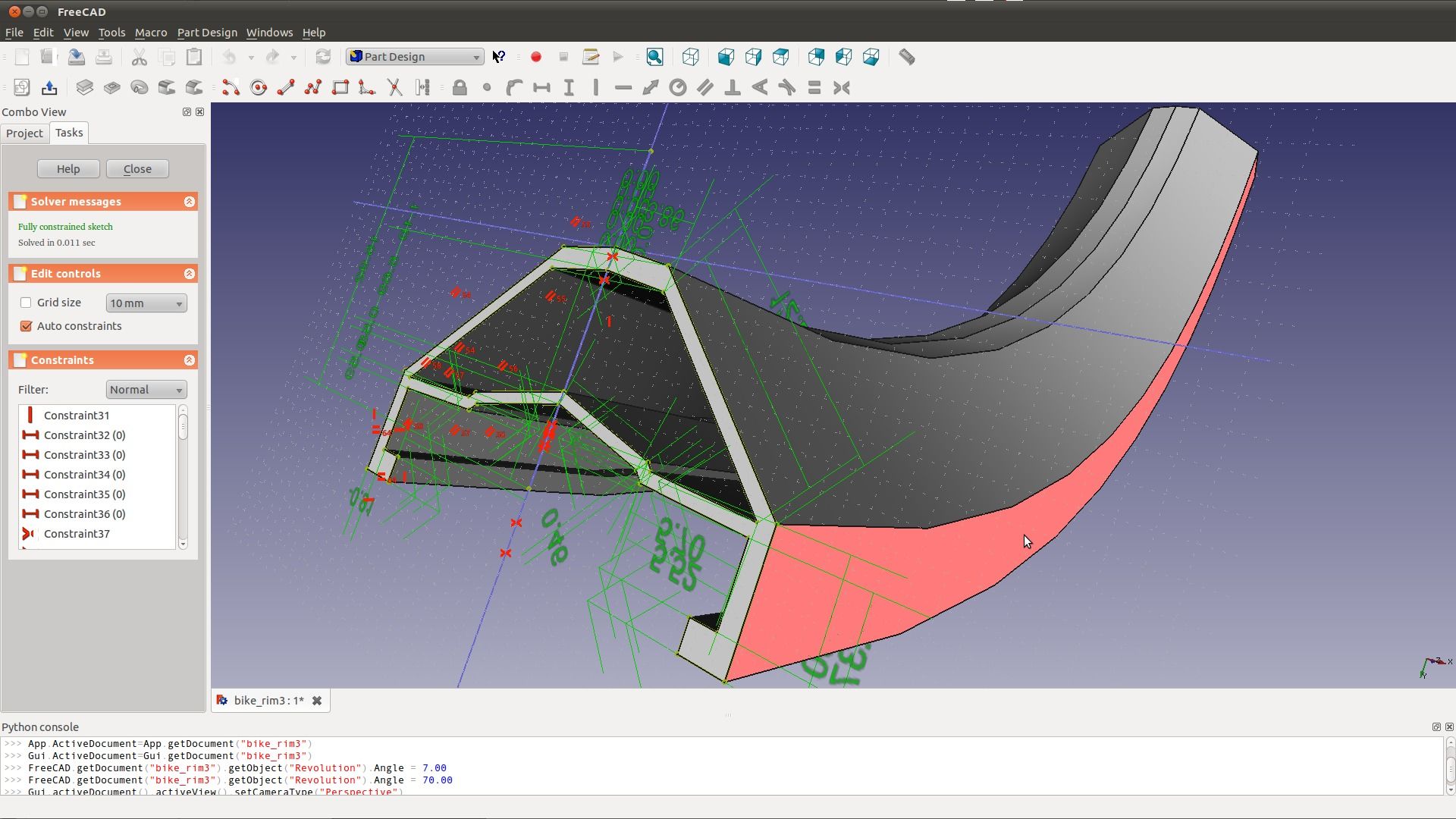

Интерфейс FreeCAD

FreeCAD — бесплатная параметрическая система с рабочими средами Part Design, Sketcher, Part, TechDraw и Path. Для детали обычно создают контейнер Body, затем эскиз и последовательность операций. В Sketcher геометрия получает ограничения, в Part Design профиль превращается в объём через Pad, а отверстие формируется через Pocket. В TechDraw создаются листы и проекции.

Как построить кронштейн:

  1. Переключитесь в Part Design и создайте Body.

  2. Нажмите Create sketch, выберите плоскость и постройте профиль.

  3. Перейдите в Sketcher, добавьте ограничения длины, горизонтальности и вертикальности.

  4. Завершите эскиз и примените Pad.

  5. Создайте эскиз окружности на грани и выполните Pocket.

  6. Добавьте Fillet на выбранные рёбра.

  7. Откройте TechDraw, создайте страницу и разместите проекции.

Форматы: FCStd, STEP, IGES, STL, OBJ, DXF, SVG и PDF через рабочие среды и экспорт.

Плюсы:

  • бесплатное параметрическое моделирование;

  • набор рабочих сред под разные сценарии;

  • экспорт распространённых инженерных форматов;

  • подходит для обучения и домашней мастерской.

Минусы:

  • интерфейс менее цельный, чем у коммерческих систем;

  • результат зависит от правильного выбора рабочей среды;

  • отдельные операции требуют больше ручных действий.

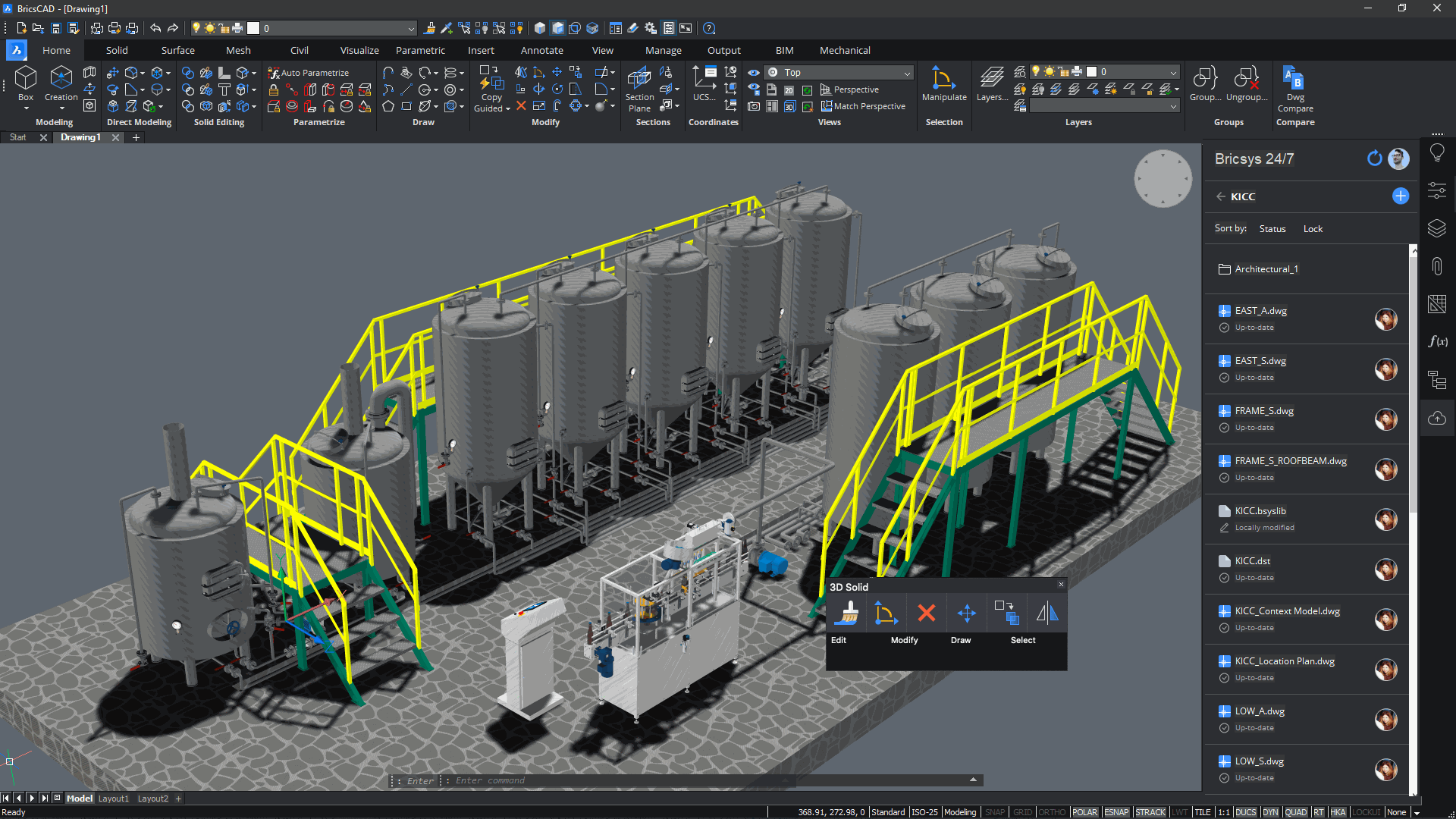

7. BricsCAD

BricsCAD работает с DWG и объединяет классическое 2D-черчение с 3D-инструментами. При запуске выбирается рабочее пространство: для чертежей подходит 2D Drafting, для моделирования — 3D Modeling. Управление слоями доступно через панель Layers и Drawing Explorer. Командная строка поддерживает привычные команды создания и редактирования геометрии.

Как отредактировать готовый DWG:

  1. Откройте файл и переключитесь в 2D Drafting.

  2. Проверьте слои на панели Layers.

  3. Добавьте контуры через LINE или PLINE.

  4. Используйте OFFSET и TRIM для правки стен или деталей.

  5. Обновите размеры и штриховки.

  6. Перейдите на лист, проверьте масштаб видового экрана и выполните печать.

Форматы: DWG, DXF, DWT, PDF и форматы 3D-обмена в зависимости от редакции.

Плюсы:

  • нативная DWG-среда;

  • знакомая командная логика;

  • отдельные рабочие пространства для 2D и 3D;

  • подходит для перехода с классического CAD-редактора.

Минусы:

  • часть функций различается между редакциями;

  • 3D-инструменты требуют отдельного освоения;

  • для BIM и машиностроения важен правильный выбор комплектации.

8. LibreCAD

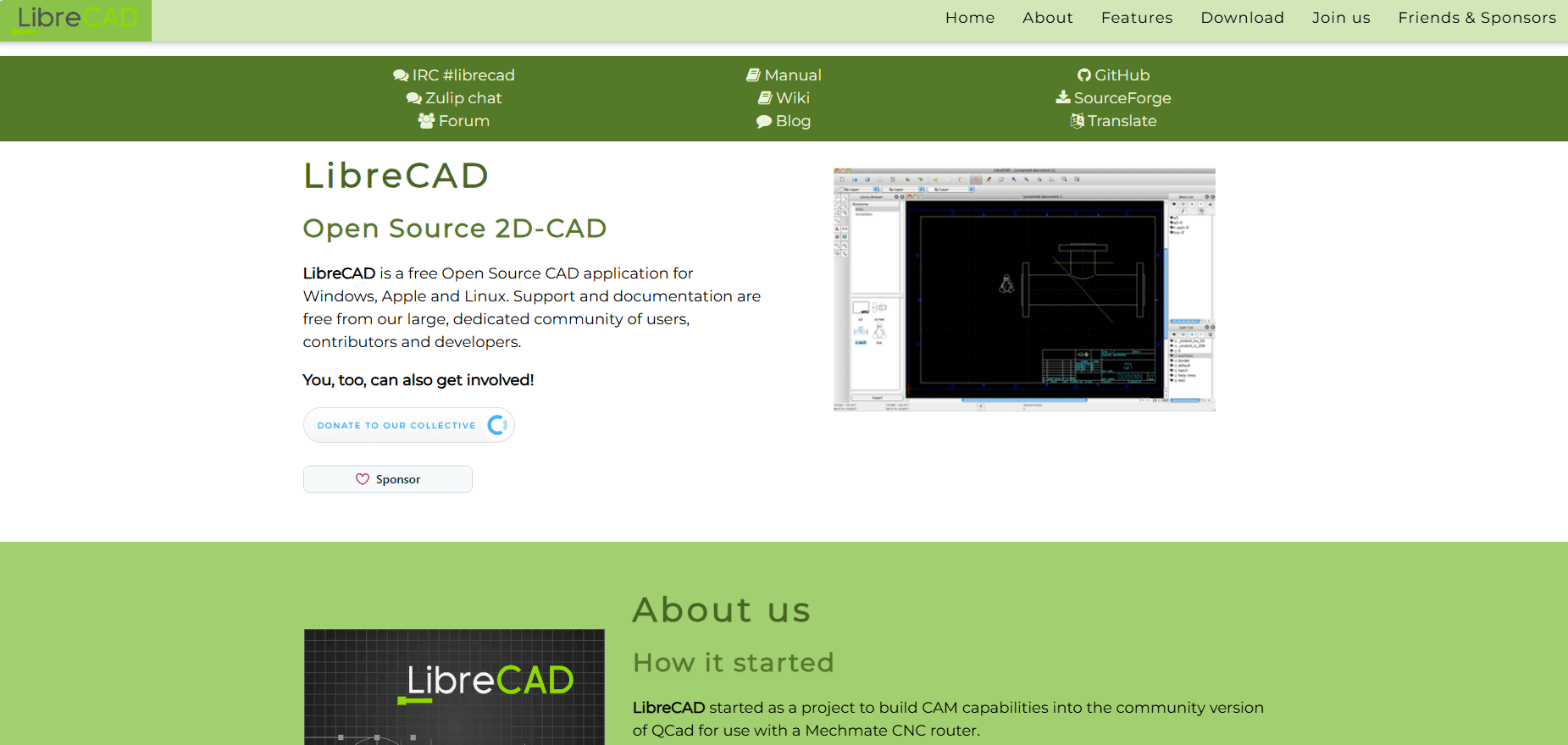

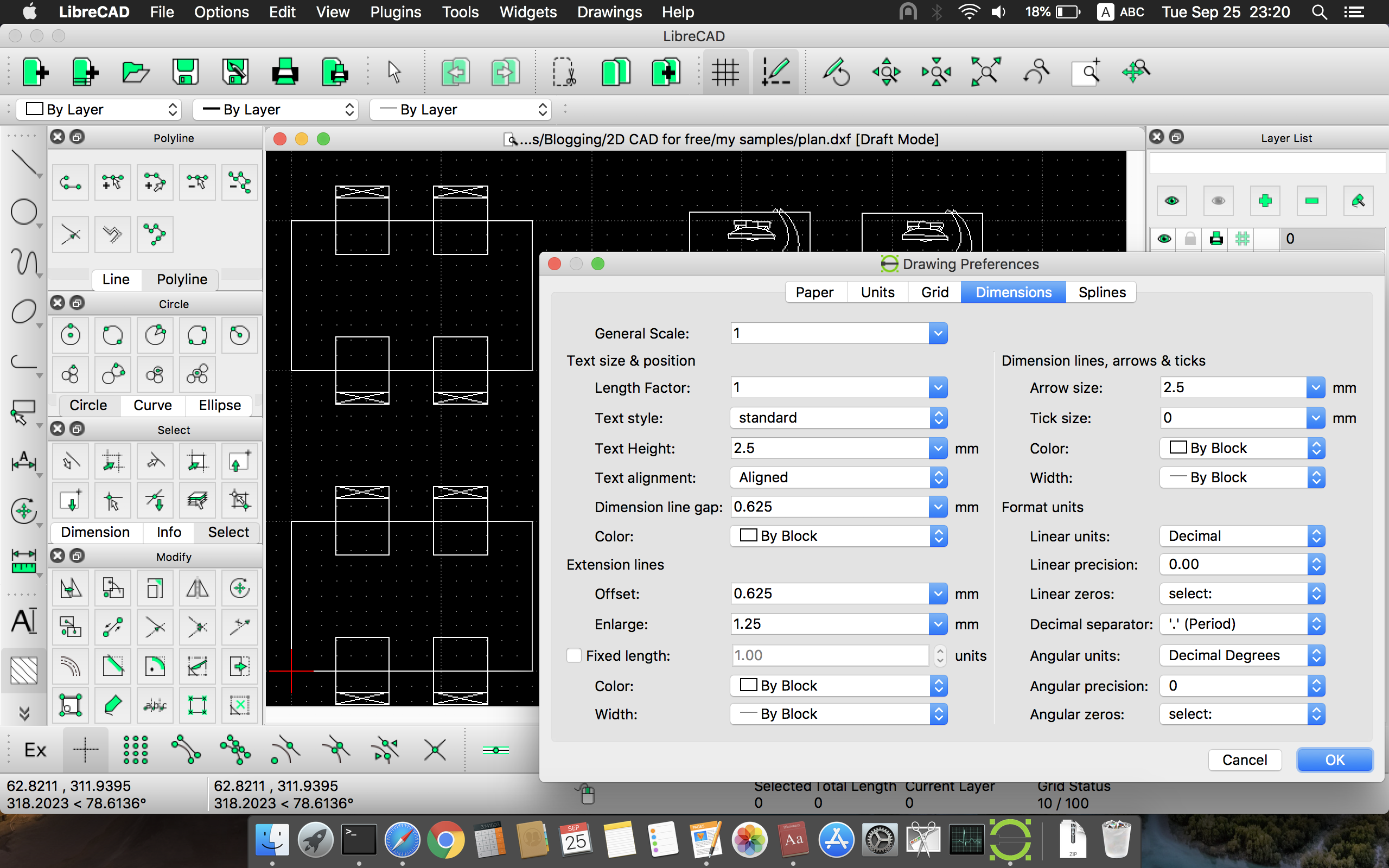

Интерфейс LibreCAD

LibreCAD — бесплатный редактор для 2D-чертежей. Он подходит для схем, планов, несложных деталей и учебных работ. Интерфейс включает Layer List Dock, Block List Dock, панель привязок и группы инструментов рисования, редактирования и нанесения размеров. Основной рабочий формат — DXF.

Как создать 2D-чертёж:

  1. Создайте слои контура, осей и размеров в Layer List Dock.

  2. Выберите Line2 Points и постройте основной контур.

  3. Добавьте окружности и дуги.

  4. Включите привязки к концам и центрам.

  5. Примените инструменты Trim и Offset.

  6. Нанесите линейные и диаметральные размеры.

  7. Сохраните работу в DXF.

Форматы: DXF, SVG, PDF и растровый экспорт для публикации.

Плюсы:

  • бесплатная программа без перегруженного интерфейса;

  • быстрый запуск на слабом компьютере;

  • слои, блоки, привязки и размеры;

  • подходит для обучения основам 2D-черчения.

Минусы:

  • отсутствует полноценное 3D-моделирование;

  • DWG не является основным рабочим форматом;

  • сложную проектную документацию удобнее готовить в профессиональной системе.

9. QCAD

QCAD предназначен для 2D-проектирования на Windows, macOS и Linux. В рабочем окне находятся Layer List, Block List, панель CAD Toolbar и область чертежа. Программа подходит для планов помещений, механических деталей, схем и учебных проектов. Профессиональная редакция работает с DWG и DXF, а бесплатная версия ориентирована прежде всего на DXF.

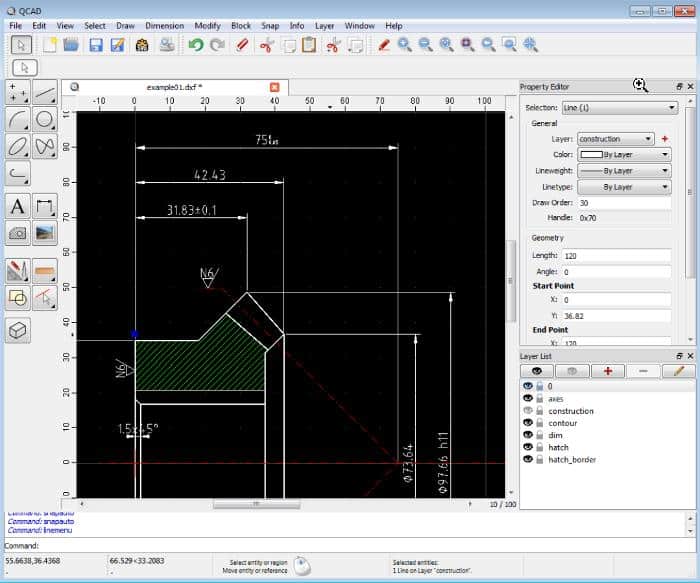

Интерфейс QCAD

Как начертить план комнаты:

  1. Создайте слой стен и слой размеров.

  2. Выполните DrawLine2 Points и постройте внешний контур.

  3. Примените ModifyOffset для толщины стен.

  4. Сформируйте проёмы инструментом Trim.

  5. Добавьте размеры через меню Dimension.

  6. Сохраните файл через FileSave As в нужной версии DXF или DWG.

Форматы: DXF, DWG в профессиональной редакции, SVG, PDF и растровый экспорт.

Плюсы:

  • понятная структура 2D-редактора;

  • версии для Windows, macOS и Linux;

  • удобные слои, блоки и координатный ввод;

  • бесплатная редакция подходит для базовых чертежей.

Минусы:

  • программа не предназначена для 3D-моделирования;

  • поддержка DWG относится к профессиональной редакции;

  • для сложного оформления документации возможностей меньше, чем у крупных CAD-пакетов.

10. OpenSCAD

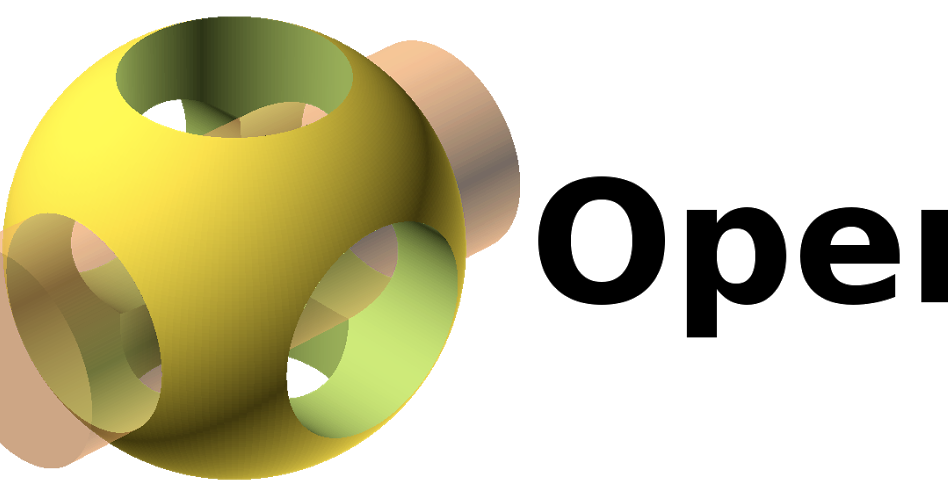

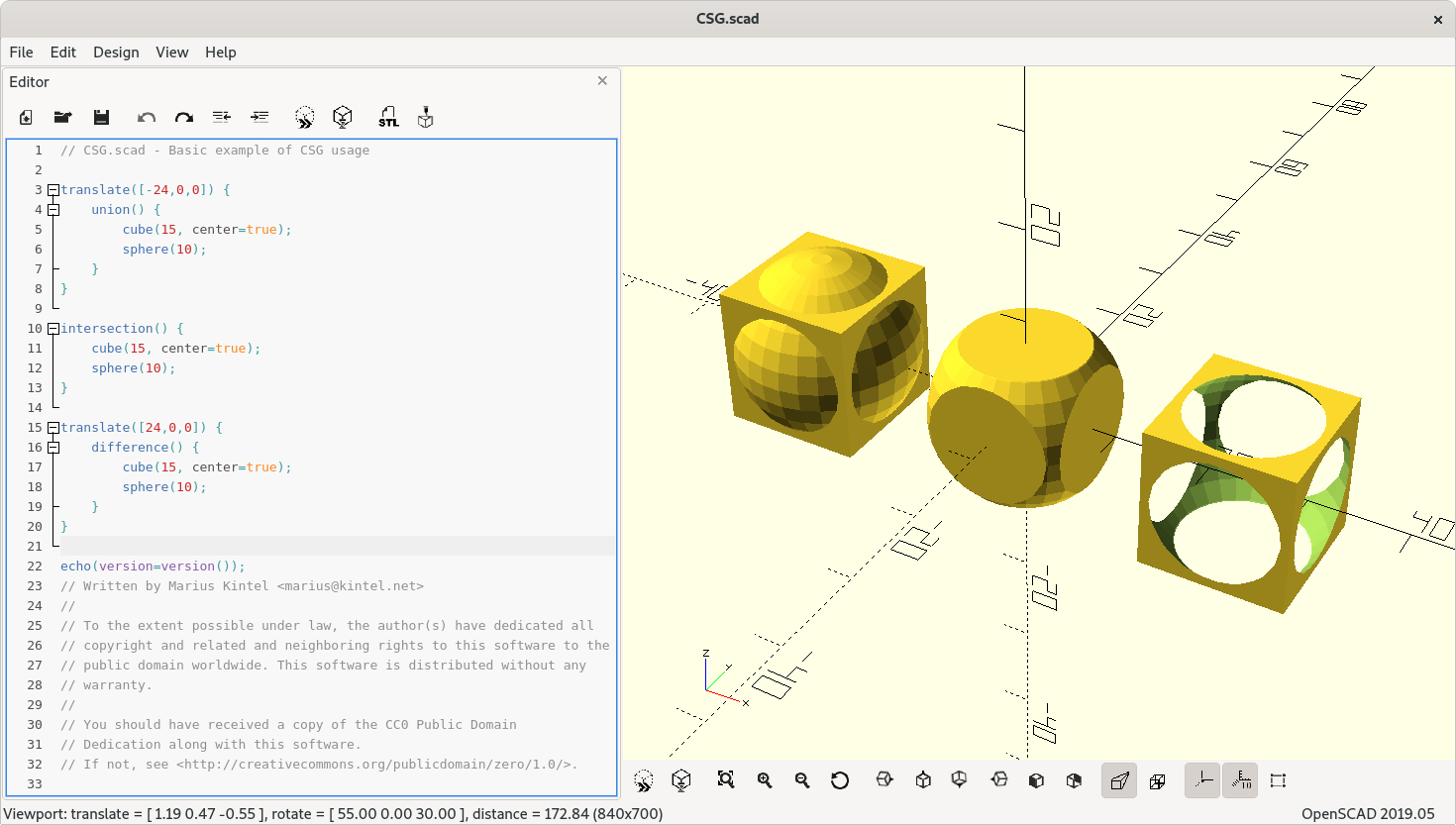

Интерфейс OpenSCAD

OpenSCAD создаёт 3D-модели не через рисование мышью, а через текстовое описание геометрии. В левой части окна находится редактор кода, в правой — область предварительного просмотра. Примитивы cube, cylinder и sphere объединяются операциями union, difference и intersection. Команды translate, rotate и scale задают положение и размер объектов. Такой подход особенно удобен для повторяемых деталей с параметрами.

Как создать шайбу:

  1. Добавьте внешний цилиндр через cylinder(h=4, r=20);.

  2. Создайте второй цилиндр меньшего радиуса.

  3. Поместите оба объекта внутрь difference().

  4. Нажмите F5 для предварительного просмотра.

  5. Используйте F6 для окончательного рендеринга.

  6. Экспортируйте модель в STL.

Форматы: SCAD, STL, OFF, AMF, 3MF, DXF и SVG для отдельных сценариев импорта и экспорта.

Плюсы:

  • точное параметрическое описание геометрии;

  • удобное создание семейств похожих деталей;

  • бесплатное распространение;

  • прозрачная структура модели в виде кода.

Минусы:

  • визуальное редактирование уступает классическим CAD-системам;

  • органические формы строить неудобно;

  • для работы требуется освоить синтаксис.

11. SolveSpace

SolveSpace — компактная параметрическая система для эскизов, простых деталей и небольших сборок. Рабочий процесс строится вокруг групп операций. Сначала создаётся эскиз в рабочей плоскости, затем геометрия получает ограничения, после чего профиль выдавливается или вращается. В меню ограничений доступны расстояния, диаметры, горизонтальность, вертикальность, совпадение и параллельность.

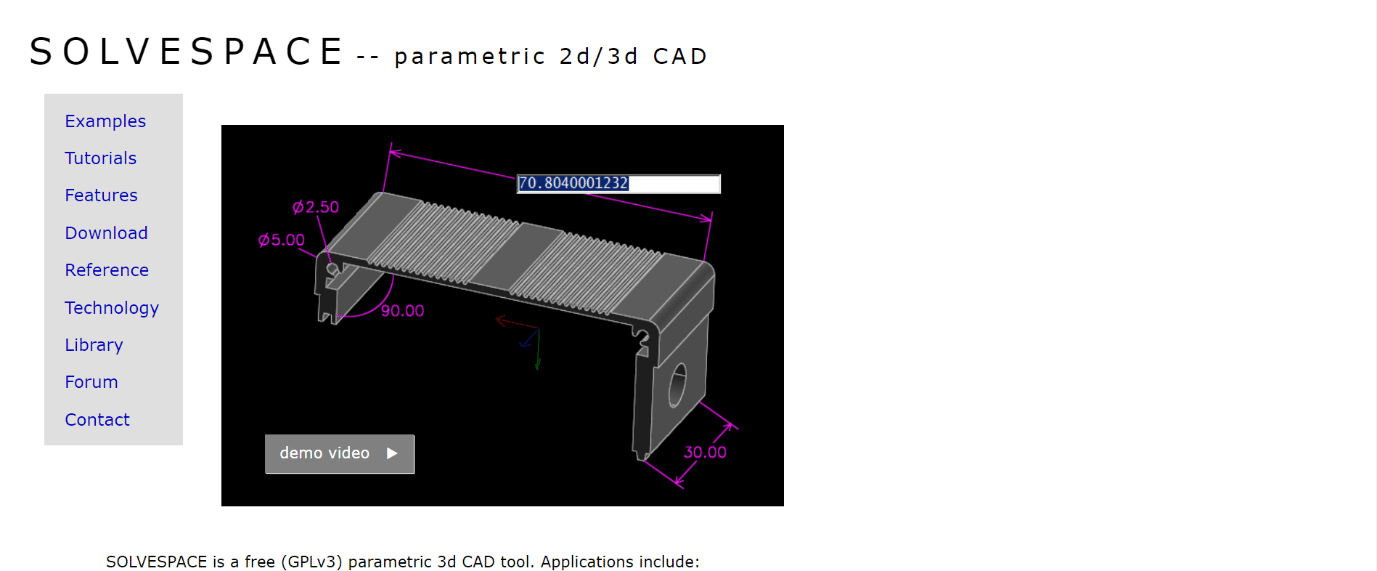

Интерфейс SolveSpace

Как построить монтажную пластину:

  1. Создайте новую группу эскиза в рабочей плоскости.

  2. Постройте прямоугольник и две окружности.

  3. Назначьте размеры сторон, диаметры и расстояния между центрами.

  4. Проверьте, что эскиз полностью определён.

  5. Добавьте группу выдавливания и задайте толщину.

  6. Экспортируйте тело в STEP или STL.

Форматы: SLVS, DXF, SVG, STEP, STL и другие форматы экспорта для геометрии и сеток.

Плюсы:

  • небольшой размер и быстрый запуск;

  • полноценные геометрические ограничения;

  • подходит для несложных параметрических деталей;

  • работает на разных настольных платформах.

Минусы:

  • набор операций меньше, чем у крупных машиностроительных систем;

  • интерфейс рассчитан на технического пользователя;

  • сложные изделия быстро выходят за рамки комфортного сценария.

12. Autodesk Inventor

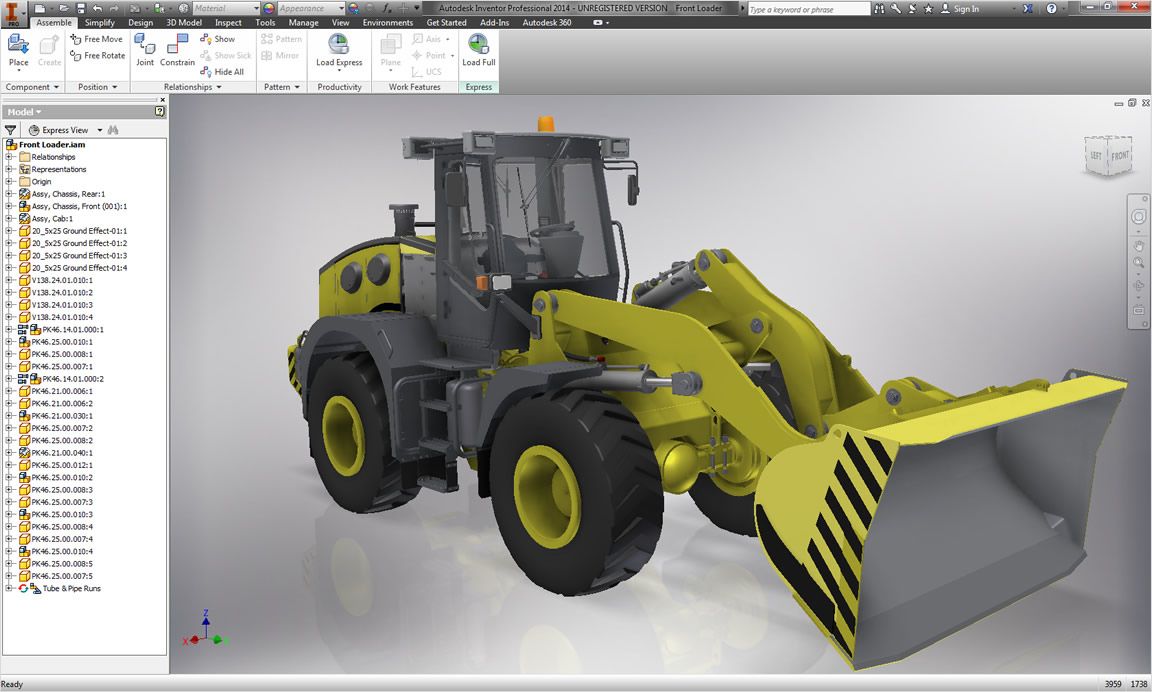

Интерфейс Autodesk Inventor

Autodesk Inventor предназначен для машиностроительного проектирования. Детали создаются в документах IPT, сборки — в IAM, чертежи — в IDW или DWG. Основной путь начинается с Start 2D Sketch, затем используются Dimension, Finish Sketch, Extrude, Revolve, Hole, Fillet и массивы. В сборке команда Place добавляет компоненты, а Constrain задаёт взаимное положение деталей.

Как собрать два компонента:

  1. Создайте деталь через шаблон Standard.ipt.

  2. Нажмите Start 2D Sketch, постройте профиль и задайте размеры.

  3. Выполните Finish Sketch и примените Extrude.

  4. Сохраните деталь и создайте сборку Standard.iam.

  5. Используйте Place, чтобы добавить компоненты.

  6. Назначьте связи через Constrain.

  7. Создайте чертёж и разместите виды сборки.

Форматы: IPT, IAM, IDW, DWG, STEP, IGES, SAT, STL и PDF.

Плюсы:

  • полноценные детали, сборки и чертежи;

  • развитая параметризация;

  • удобная работа с производственной документацией;

  • связь с экосистемой Autodesk.

Минусы:

  • ресурсоёмкость на крупных сборках;

  • высокий порог входа для пользователя без опыта в 3D-CAD;

  • для простых 2D-схем функциональность избыточна.

13. T-FLEX CAD

T-FLEX CAD ориентирован на параметрическое проектирование, где размеры, зависимости и переменные управляют геометрией изделия. В 2D-среде применяются линии построения, узлы, проекции и параметры. В 3D-среде профиль превращается в тело через операции выдавливания, вращения и другие формообразующие действия. Такой подход удобен для семейств деталей: изменение переменной перестраивает модель без ручной правки каждого элемента.

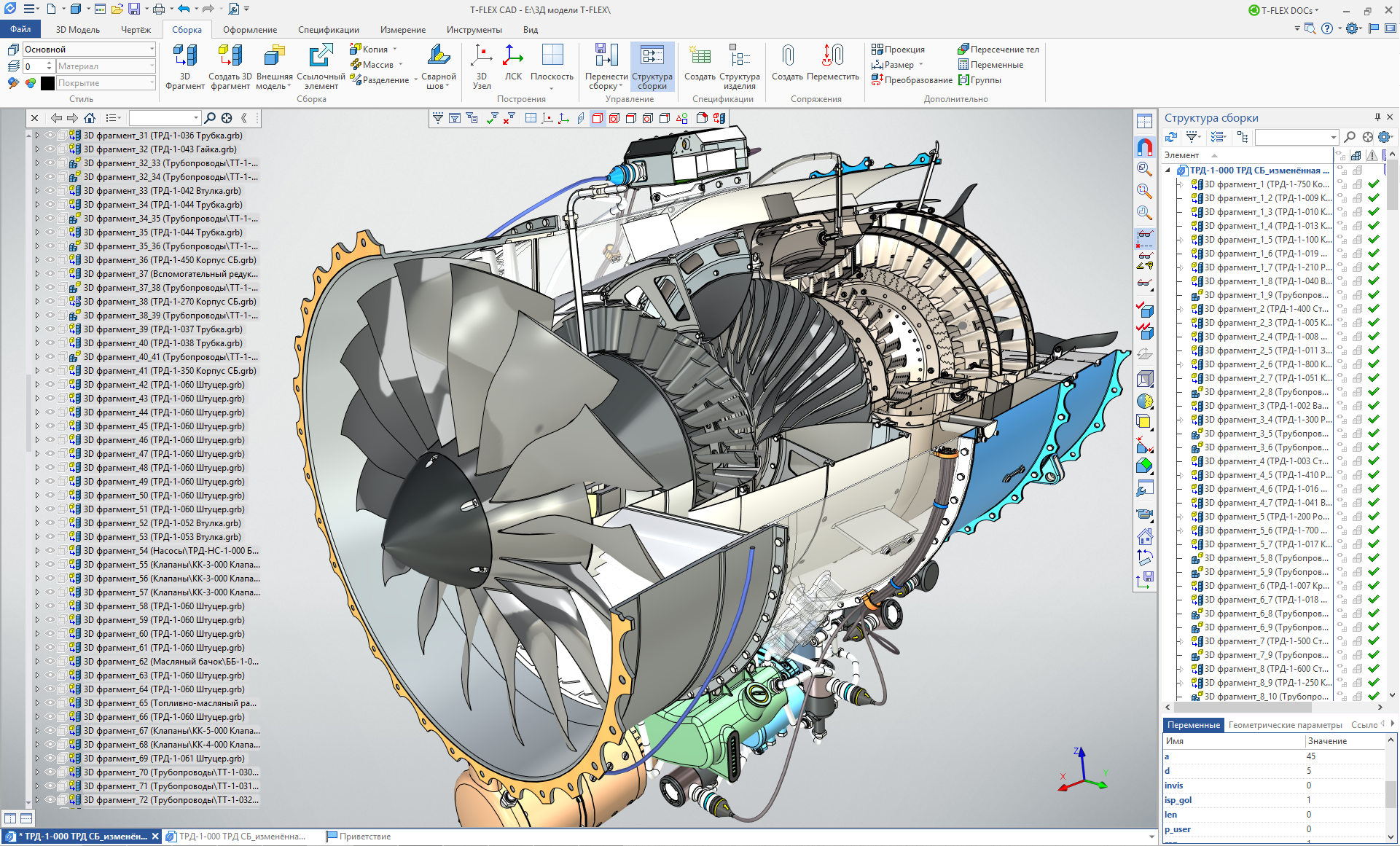

Интерфейс T-FLEX CAD

Как подготовить изменяемую деталь:

  1. Создайте новый 3D-документ.

  2. Постройте профиль на рабочей плоскости.

  3. Назначьте размерам переменные длины, ширины и толщины.

  4. Сформируйте тело операцией выдавливания.

  5. Добавьте отверстия и привяжите их положение к параметрам.

  6. Измените значения переменных и проверьте перестроение изделия.

  7. Получите чертёж с проекциями модели.

Форматы: собственные форматы системы, DWG, DXF, STEP, IGES, STL и форматы обмена производственными данными.

Плюсы:

  • глубокая параметризация модели;

  • работа с 2D- и 3D-документацией;

  • удобное создание модификаций изделий;

  • применение в конструкторской подготовке производства.

Минусы:

  • логика параметрических зависимостей требует системного освоения;

  • интерфейс насыщен инженерными инструментами;

  • для разовой правки DWG рациональнее выбрать более простой редактор.

14. ZWCAD

ZWCAD — DWG-редактор для 2D-чертежей и базовых 3D-задач. Пользователь работает во вкладках модели и листов, управляет слоями через Layer Properties Manager, вводит команды в командной строке и готовит печать через настройки листа. Привычные команды LINE, PLINE, OFFSET, TRIM, HATCH, DIM и PLOT ускоряют переход с другого классического CAD-редактора.

Интерфейс ZWCAD

Как оформить лист:

  1. Откройте DWG и проверьте слои.

  2. Переключитесь на вкладку листа.

  3. Создайте видовой экран и задайте масштаб.

  4. Проверьте толщины линий и стили печати.

  5. Добавьте рамку и основную надпись в пространстве листа.

  6. Выполните PLOT и сохраните PDF.

Форматы: DWG, DXF, DWT, PDF и другие форматы импорта и публикации.

Плюсы:

  • рабочий процесс в привычной DWG-логике;

  • команды 2D-черчения, размеры, слои и блоки;

  • понятная работа с листами;

  • подходит для редактирования существующей документации.

Минусы:

  • для сложных деталей и сборок нужна машиностроительная система;

  • отдельные возможности зависят от редакции;

  • пользователю без опыта потребуется изучить правила работы в модели и на листе.

15. DraftSight

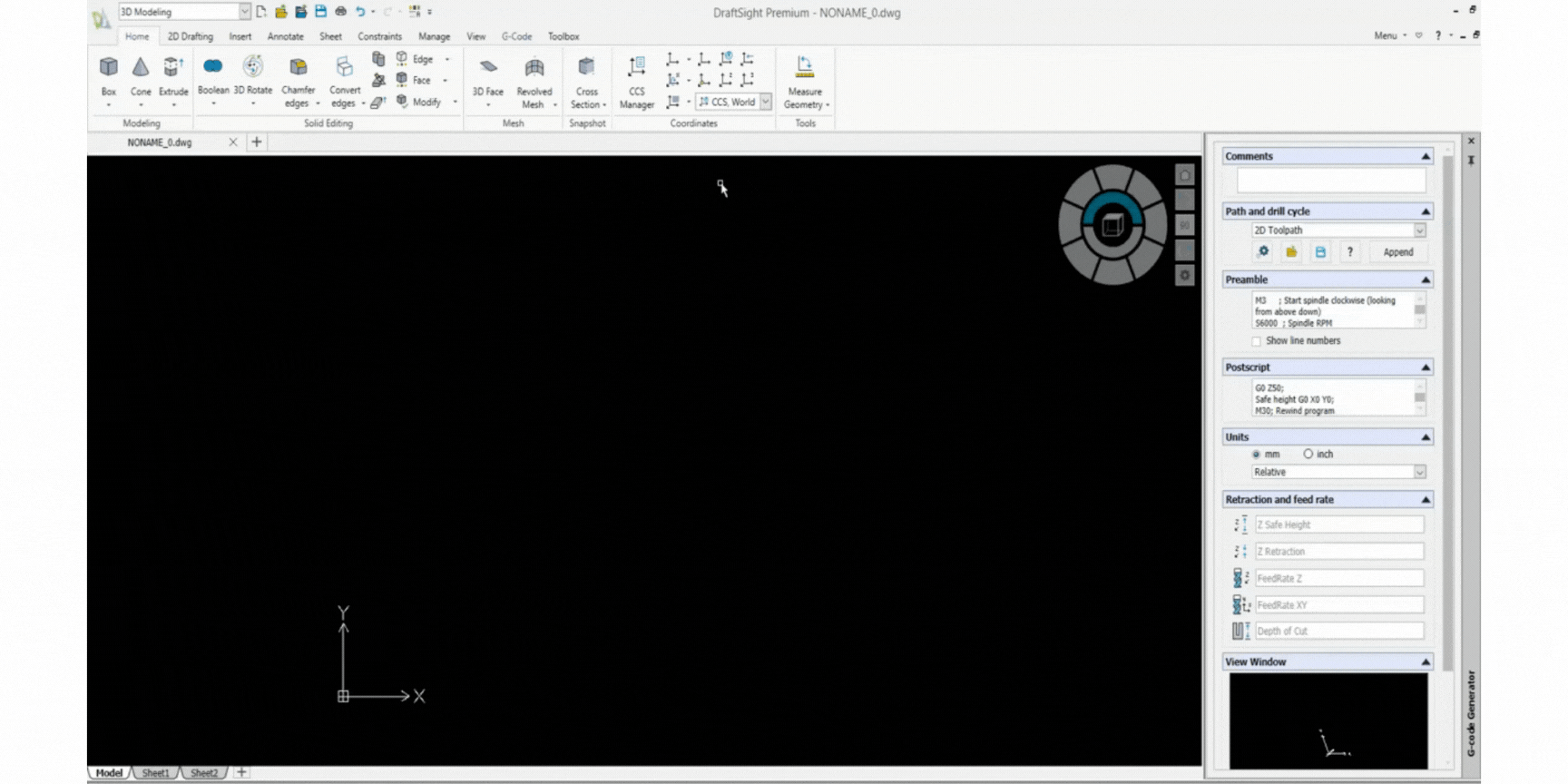

Интерфейс DraftSight

DraftSight предназначен для создания и редактирования DWG-чертежей. На вкладке Home находятся инструменты рисования и модификации, панель слоёв, размеры и аннотации. Команды Line, Polyline, Trim, Offset, Hatch и SmartDimension позволяют оформить деталь, план или схему. Листы используются для подготовки печатных комплектов.

Как оформить чертёж детали:

  1. Создайте слои контура, осей и размеров.

  2. Постройте профиль через Line и Polyline.

  3. Используйте Offset для параллельных линий.

  4. Очистите пересечения инструментом Trim.

  5. Нанесите размеры через SmartDimension.

  6. Перейдите на лист и подготовьте печать.

Форматы: DWG, DXF, DWT, PDF и форматы экспорта, доступные в выбранной редакции.

Плюсы:

  • знакомая логика 2D-черчения;

  • работа с DWG;

  • слои, блоки, штриховки и листы;

  • подходит для технической документации.

Минусы:

  • редакции различаются набором функций;

  • программа ориентирована прежде всего на пользователей с опытом CAD;

  • для сложного 3D-проектирования нужны другие инструменты.

16. Autodesk Revit

Интерфейс Autodesk Revit

Autodesk Revit используют для BIM-проектирования зданий. В отличие от обычного 2D-редактора, здесь создаются стены, двери, окна, перекрытия, уровни, помещения, разрезы и спецификации. Слева находится Project Browser, рядом — палитра Properties. На вкладке Architecture доступны основные архитектурные элементы. Изменение модели отражается на связанных планах, фасадах, разрезах и ведомостях.

Как создать план этажа:

  1. Откройте архитектурный шаблон.

  2. Проверьте уровни в фасадном виде.

  3. На вкладке Architecture выберите Wall и постройте стены.

  4. Разместите элементы Door и Window.

  5. Создайте перекрытие через Floor.

  6. Добавьте помещения командой Room.

  7. Создайте ведомость через ViewSchedulesSchedule/Quantities.

Форматы: RVT, RFA, IFC, DWG, DXF, DGN, SAT, SKP и PDF.

Плюсы:

  • единая BIM-модель здания;

  • автоматическое согласование видов и спецификаций;

  • архитектурные, конструктивные и инженерные разделы;

  • выпуск листов из проектной модели.

Минусы:

  • для разового 2D-чертежа программа слишком сложна;

  • семейства и шаблоны требуют настройки;

  • крупные проекты нуждаются в строгих правилах совместной работы.

17. Renga

Renga предназначена для BIM-проектирования зданий и выпуска документации на основе информационной модели. В 3D-сцене размещаются стены, окна, двери, перекрытия, колонны, балки и другие объекты. Параметры задаются через свойства объектов и стили. Для подготовки документации используются чертежи, виды, разрезы и спецификации. Состав ведомостей обновляется вместе с моделью.

Как создать небольшой архитектурный фрагмент:

  1. Создайте проект и откройте 3D-сцену.

  2. Разместите стены по контуру помещения.

  3. Добавьте двери и окна, задайте их размеры и отметки.

  4. Постройте перекрытие.

  5. Создайте вид или разрез для документации.

  6. Добавьте спецификацию помещений или элементов.

  7. Подготовьте лист и экспортируйте документацию.

Форматы: собственный формат проекта, IFC, DWG, DXF, PDF и форматы обмена для координации проекта.

Плюсы:

  • объектное моделирование здания;

  • получение чертежей и спецификаций из BIM-модели;

  • инструменты архитектурных и инженерных разделов;

  • удобная работа с российской проектной практикой.

Минусы:

  • программу выбирают для BIM, а не для универсального 2D-чертежа;

  • качество документации зависит от настройки стилей;

  • командная работа требует единой структуры проекта.

САПР для macOS

На macOS доступны универсальные CAD-редакторы, архитектурные BIM-системы и инструменты промышленного дизайна. Часть программ уже разобрана выше: AutoCAD, Autodesk Fusion, FreeCAD, BricsCAD, LibreCAD, QCAD и OpenSCAD выпускаются для нескольких настольных платформ. Ниже собраны решения, которые особенно заметны в рабочем процессе пользователей Mac.

18. Archicad

Archicad — BIM-система для архитекторов. Панель Toolbox содержит стены, перекрытия, двери, окна, лестницы, крыши и объекты. В Navigator находятся карты проекта, виды, макеты и издательские наборы. Архитектор работает на плане этажа, проверяет модель в 3D Window, создаёт разрезы и размещает оформленные виды в Layout Book.

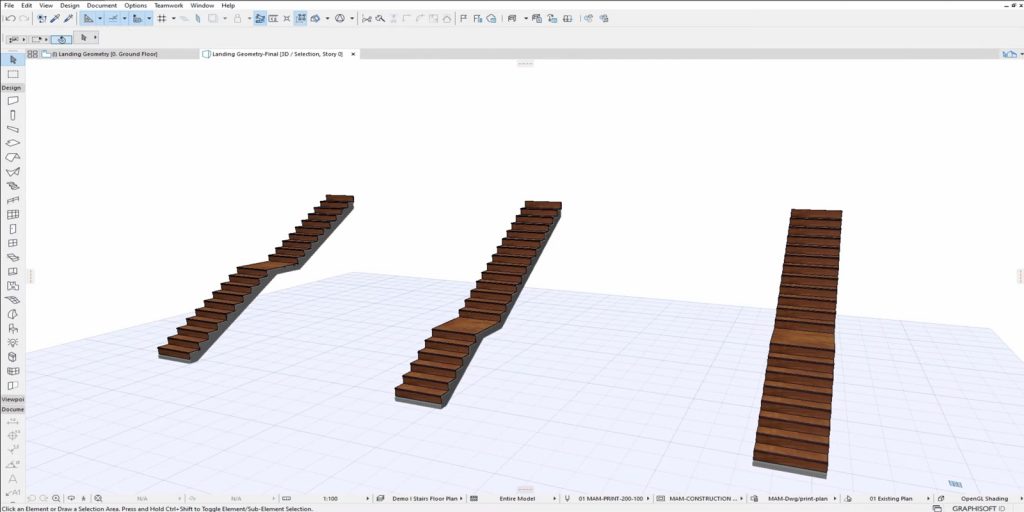

Интерфейс Archicad

Как создать основу проекта дома:

  1. Создайте новый проект и задайте этажи.

  2. Выберите Wall в Toolbox и постройте внешний контур.

  3. Добавьте внутренние перегородки.

  4. Разместите Door и Window.

  5. Создайте перекрытие инструментом Slab.

  6. Откройте 3D Window для проверки модели.

  7. Сохраните вид и добавьте его на лист в Layout Book.

Форматы: PLN, PLA, IFC, DWG, DXF, PDF и другие форматы архитектурного обмена.

Плюсы:

  • полноценная BIM-модель для архитектурного проектирования;

  • удобная навигация между планами, видами и листами;

  • работа на macOS и Windows;

  • выпуск документации из модели.

Минусы:

  • программа не предназначена для машиностроительных сборок;

  • шаблоны и реквизиты требуют настройки;

  • качественная модель строится по правилам BIM, а не как набор линий.

19. SketchUp

SketchUp удобен для быстрого концептуального моделирования помещений, мебели, небольших зданий и объектов благоустройства. Базовый набор включает Select, Line, Rectangle, Push/Pull, Offset, Move, Rotate и Tape Measure. Группы защищают геометрию от случайного слипания, компоненты подходят для повторяющихся объектов, Tags управляют видимостью, а Scenes сохраняют ракурсы.

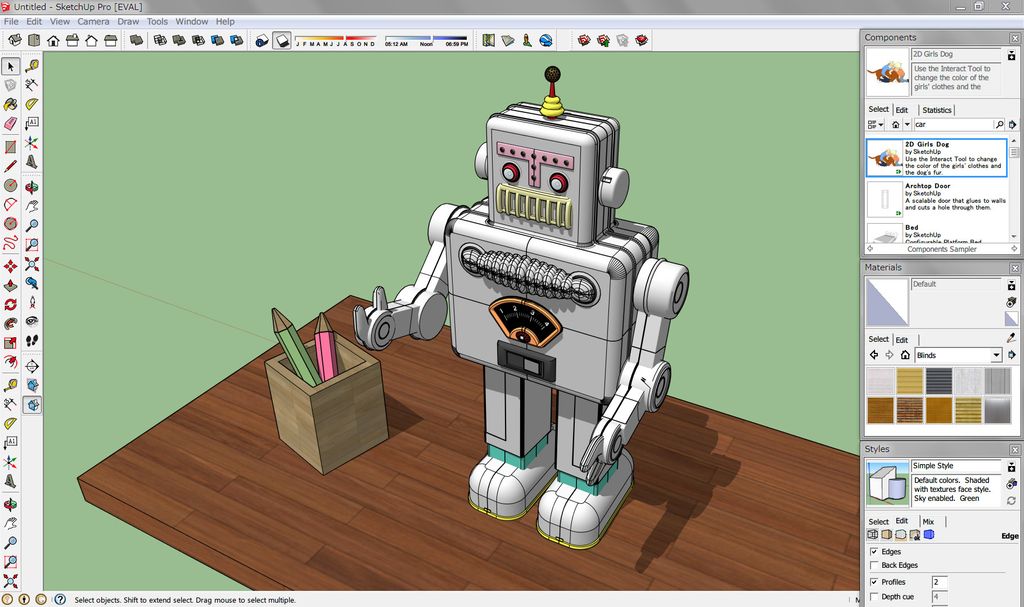

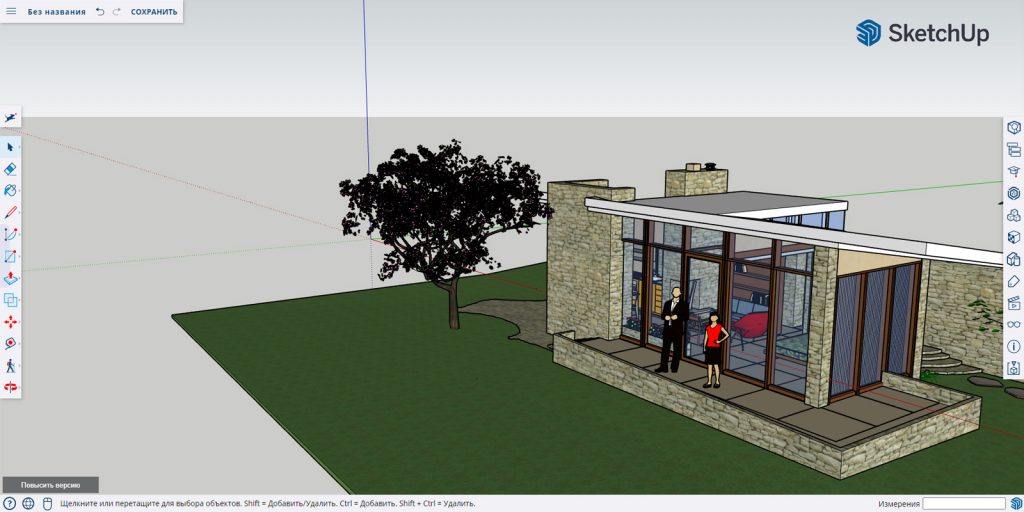

Интерфейс SketchUp

Как смоделировать комнату:

  1. Нарисуйте прямоугольник пола.

  2. Примените Push/Pull и получите объём помещения.

  3. Используйте Offset для толщины стен.

  4. Нарисуйте проём и продавите его инструментом Push/Pull.

  5. Объедините стены в группу.

  6. Добавьте мебель как компоненты.

  7. Создайте несколько сцен для обзора проекта.

Форматы: SKP, DWG, DXF, STL, OBJ, PDF и форматы экспорта выбранной редакции.

Плюсы:

  • быстрый старт без сложной подготовки;

  • удобное концептуальное моделирование;

  • группы, компоненты, теги и сцены;

  • подходит для интерьера, мебели и эскизной архитектуры.

Минусы:

  • без аккуратной группировки геометрия быстро становится неудобной;

  • для точной машиностроительной документации лучше выбрать параметрическую САПР;

  • BIM-процесс уступает специализированным архитектурным системам.

20. Rhino 8

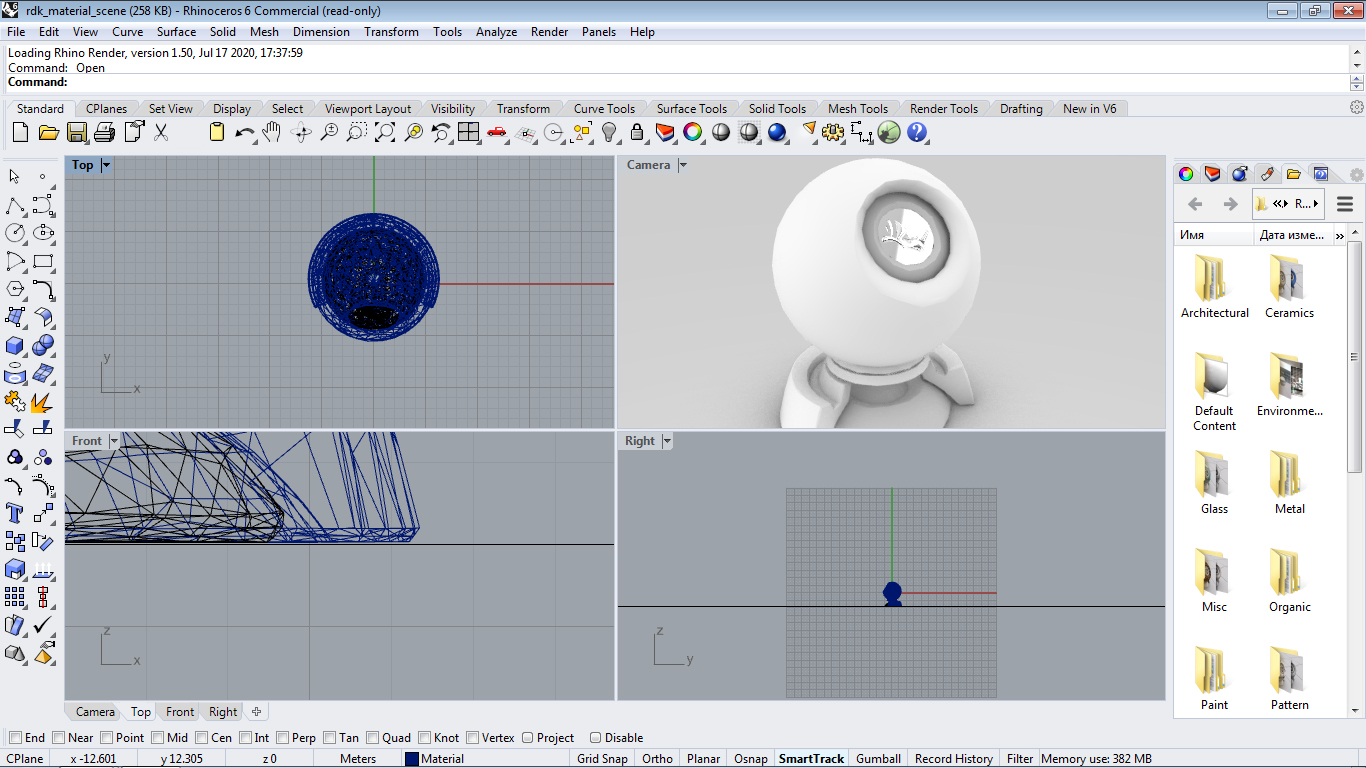

Интерфейс Rhino

Rhino применяют для моделирования сложных форм, поверхностей и изделий промышленного дизайна. Программа работает с NURBS-кривыми, NURBS-поверхностями, телами, полигональными сетками и SubD-геометрией. Командная строка и панели инструментов дополняют друг друга. Для построения формы используются Curve, ExtrudeCrv, Loft, Sweep, BooleanDifference, FilletEdge и манипулятор Gumball. Отдельно доступна визуальная среда Grasshopper.

Как построить корпус сложной формы:

  1. Создайте несколько поперечных кривых.

  2. Проверьте направление и порядок кривых.

  3. Выполните Loft для построения поверхности.

  4. Добавьте толщину подходящей операцией смещения или сформируйте замкнутое тело.

  5. Используйте BooleanDifference для отверстий.

  6. Обработайте рёбра через FilletEdge.

  7. Проверьте форму в разных видовых окнах.

Форматы: 3DM, STEP, IGES, DWG, DXF, STL, OBJ, FBX и другие форматы обмена.

Плюсы:

  • сильные инструменты кривых и поверхностей;

  • работа со сложной геометрией;

  • Grasshopper для алгоритмического моделирования;

  • широкий набор форматов обмена.

Минусы:

  • выпуск машиностроительных чертежей не является главным сценарием;

  • сложные поверхности требуют аккуратного построения кривых;

  • параметрическая логика отличается от классических систем деталей и сборок.

21. Shapr3D

Shapr3D выпускается для macOS, Windows и iPadOS. Система ориентирована на прямое и параметрическое моделирование изделий. В рабочем пространстве доступны Sketch, Add, Transform, Tools, Items Manager и история построения. Основные операции — Extrude, Revolve, Loft, Shell, Chamfer/Fillet, Offset Face и Section View. На iPad управление дополняется Apple Pencil.

Интерфейс Shapr3D

Как сделать корпус устройства:

  1. Создайте эскиз основания и задайте размеры.

  2. Выполните Extrude.

  3. Примените Shell, чтобы получить стенки корпуса.

  4. Постройте эскизы отверстий на нужных гранях.

  5. Выполните вычитание материала.

  6. Используйте Chamfer/Fillet для обработки рёбер.

  7. Создайте 2D-чертёж или экспортируйте STEP.

Форматы: SHAPR, STEP, IGES, X_T, STL, OBJ, DWG, DXF и форматы экспорта выбранного тарифа.

Плюсы:

  • одинаковый проект на компьютере и iPad;

  • быстрые прямые операции с телами;

  • удобное управление стилусом;

  • подходит для изделий, мебели и прототипов.

Минусы:

  • часть форматов и функций связана с тарифом;

  • крупные сборки требуют продуманной организации;

  • BIM-проектирование не относится к основному назначению.

22. Vectorworks Architect

Vectorworks Architect объединяет архитектурное моделирование, оформление чертежей и BIM-процесс. Проект организуется через Design Layers, классы и ресурсы. Для здания используются стены, двери, окна, перекрытия и другие архитектурные объекты. Листы оформляются через Sheet Layers, а виды модели размещаются в виде видовых экранов.

Интерфейс Vectorworks Architect

Как оформить архитектурный лист:

  1. Создайте Design Layer для нужного этажа.

  2. Разместите стены, двери и окна.

  3. Настройте классы для управления видимостью и графикой.

  4. Создайте Sheet Layer.

  5. Разместите видовой экран плана.

  6. Добавьте размеры, подписи и рамку.

  7. Выполните экспорт PDF.

Форматы: VWX, IFC, DWG, DXF, PDF и форматы архитектурного обмена.

Плюсы:

  • архитектурная модель и оформление листов в одной программе;

  • версии для macOS и Windows;

  • гибкая организация слоёв и классов;

  • подходит для проектирования и презентации.

Минусы:

  • терминология слоёв и классов требует освоения;

  • для машиностроительных деталей удобнее специализированный пакет;

  • шаблон проекта нужно настроить до начала большой работы.

Онлайн-САПР без установки

Браузерные инструменты решают разные задачи. Onshape представляет полноценную облачную инженерную систему, SketchUp for Web подходит для концептуальных моделей, Tinkercad и BlocksCAD помогают освоить базовые принципы 3D-проектирования, а DWG FastView Web удобен для быстрой проверки чертежа. Для работы требуется современный браузер и стабильное подключение к интернету.

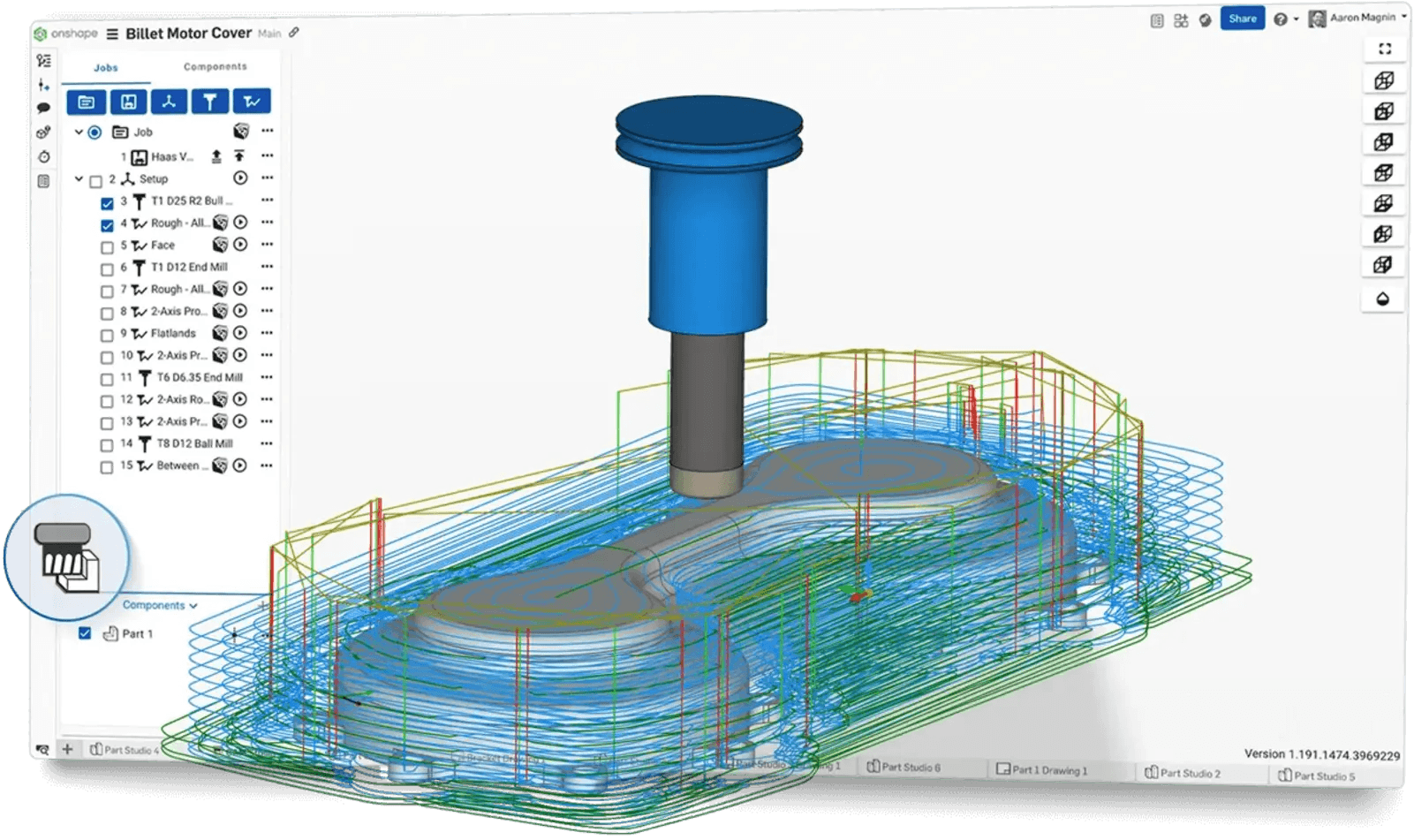

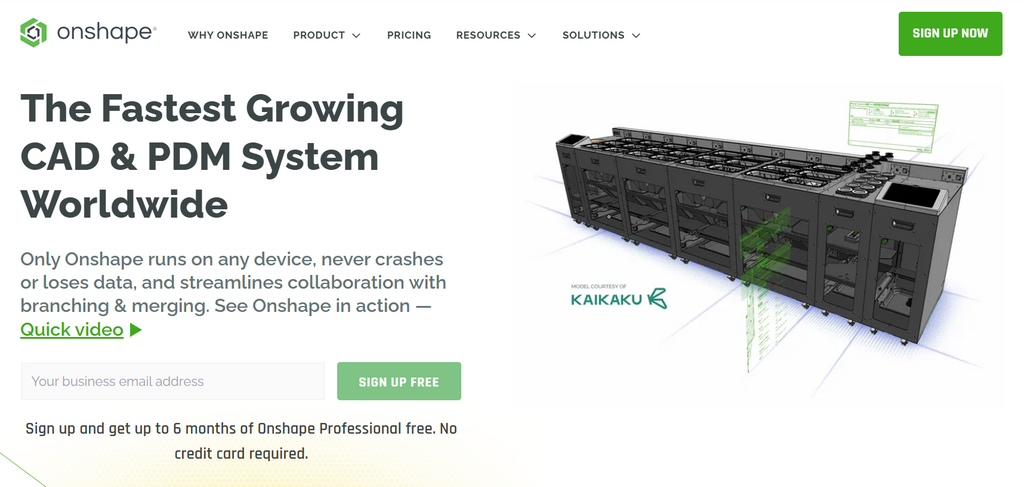

23. Onshape

Onshape — облачная параметрическая CAD-система. Проекты хранятся в документах, внутри которых создаются вкладки Part Studio, Assembly и Drawing. Детали строятся через Sketch, Extrude, Revolve, Fillet, Shell и другие операции. Сборки используют сопряжения Mate. История изменений, версии и ветвление встроены в рабочий процесс, поэтому нескольким участникам не приходится пересылать копии файлов.

Как создать деталь и передать её коллеге:

  1. Создайте новый документ.

  2. Откройте вкладку Part Studio.

  3. Запустите Sketch, выберите плоскость и постройте профиль.

  4. Задайте размеры и примените Extrude.

  5. Добавьте Fillet или Shell.

  6. Создайте версию документа.

  7. Откройте доступ к проекту и передайте ссылку участнику команды.

Форматы: собственный облачный документ, STEP, IGES, Parasolid, STL, DXF, DWG и другие форматы импорта и экспорта.

Плюсы:

  • полноценное параметрическое моделирование в браузере;

  • совместная работа без ручного обмена копиями;

  • версии, ветки и история изменений;

  • отдельные вкладки для деталей, сборок и чертежей.

Минусы:

  • основной рабочий процесс привязан к облачной среде;

  • набор возможностей тарифа нужно учитывать до начала коммерческого проекта;

  • пользователю классической настольной САПР потребуется освоить документную модель Onshape.

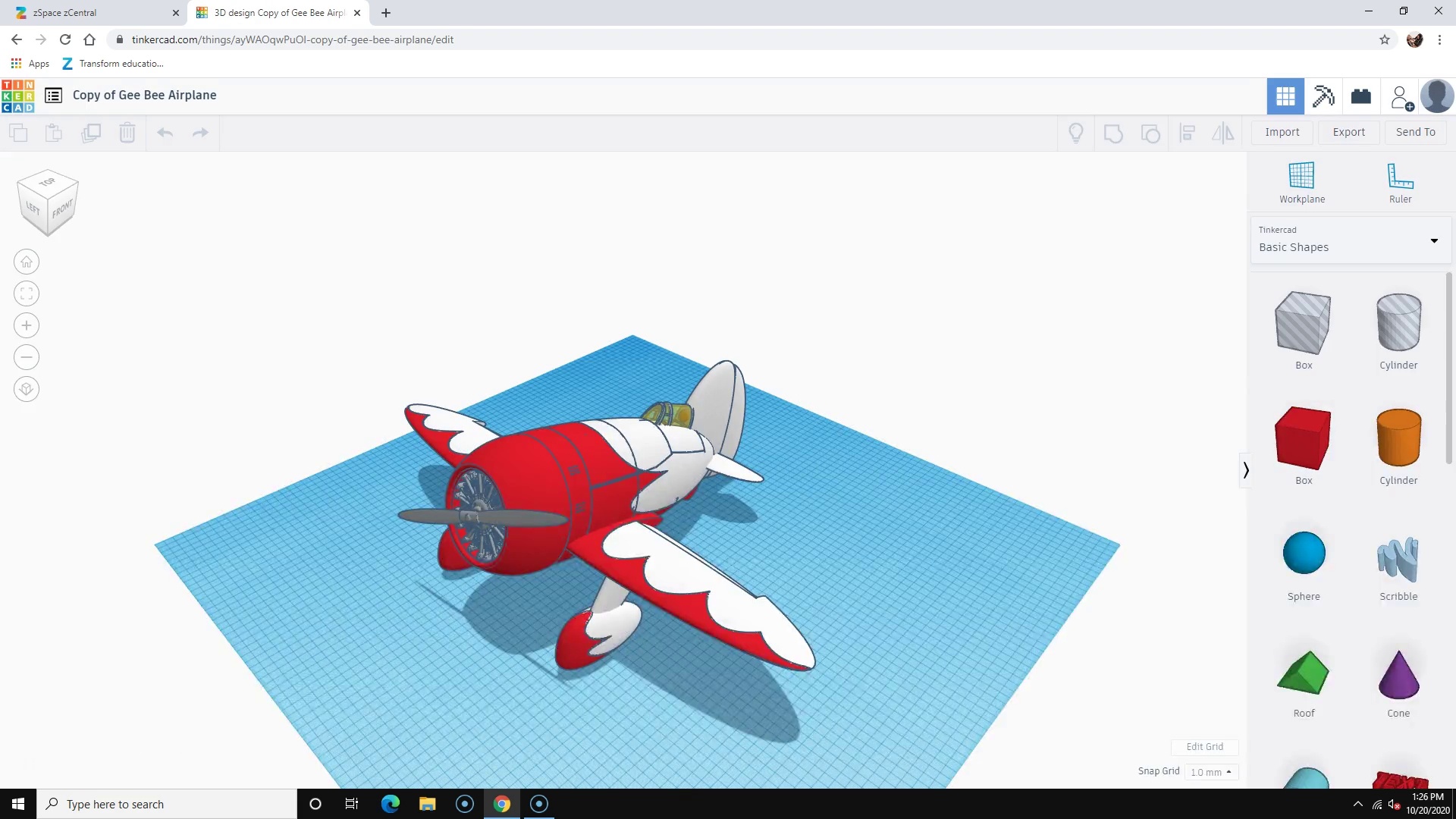

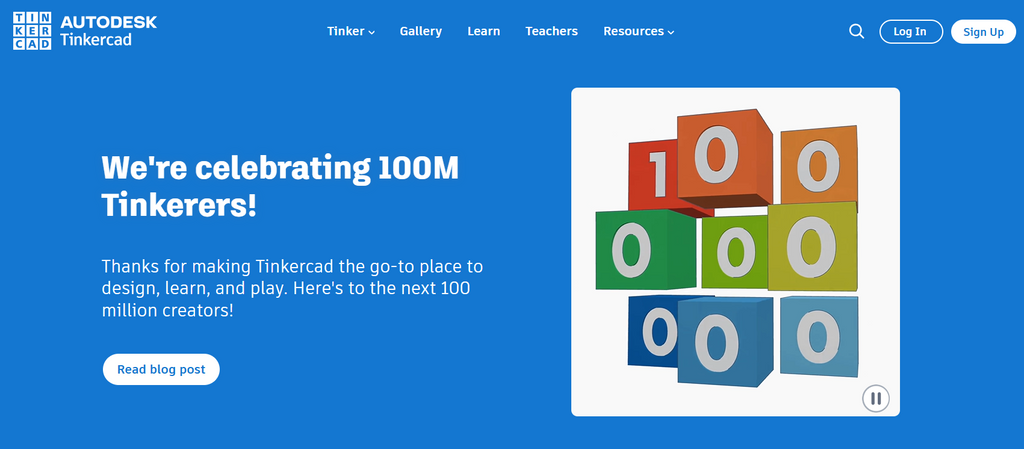

24. Tinkercad

Tinkercad подходит для первых моделей, учебных заданий и простой подготовки STL. Объект собирается из примитивов панели Basic Shapes. Формы перетаскиваются на Workplane, масштабируются маркерами, выравниваются через Align, зеркально отражаются через Mirror и объединяются командой Group. Режим Hole превращает объект в вычитаемый объём.

Как сделать брелок с отверстием:

  1. Перетащите цилиндр или прямоугольный параллелепипед на Workplane.

  2. Задайте длину, ширину и высоту.

  3. Добавьте цилиндр меньшего диаметра.

  4. Переключите второй объект в режим Hole.

  5. Выделите обе формы, примените Align, затем Group.

  6. Нажмите Export и сохраните STL.

Форматы: STL, OBJ, SVG и форматы импорта для простых моделей.

Плюсы:

  • работа прямо в браузере;

  • понятное моделирование из примитивов;

  • быстрый экспорт для 3D-печати;

  • подходит детям, школьникам и начинающим пользователям.

Минусы:

  • нет сложной параметризации;

  • программа не предназначена для серьёзной конструкторской документации;

  • крупная модель из множества примитивов становится неудобной.

25. SketchUp for Web

SketchUp for Web переносит базовое концептуальное моделирование в браузер. В интерфейсе доступны Select, Line, Rectangle, Push/Pull, Offset, Move, Rotate, Tape Measure, группы и компоненты. Браузерная версия подходит для быстрого эскиза помещения, мебели, беседки или небольшого здания без установки настольной программы.

Как создать мебельный модуль:

  1. Постройте прямоугольник фасада.

  2. Примените Push/Pull и задайте глубину.

  3. Используйте Offset, чтобы сформировать толщину рамки.

  4. Нарисуйте внутренний контур и продавите его внутрь.

  5. Объедините геометрию в группу.

  6. Создайте компонент и скопируйте модуль при необходимости.

Форматы: SKP и форматы импорта или экспорта, доступные в браузерной редакции.

Плюсы:

  • быстрый запуск в браузере;

  • знакомая логика SketchUp;

  • удобные группы и компоненты;

  • подходит для эскизного проектирования.

Минусы:

  • инженерная точность и документация уступают специализированным САПР;

  • крупные сцены требуют аккуратной организации;

  • часть профессиональных функций относится к настольным редакциям.

26. SelfCAD

SelfCAD — браузерная среда для 3D-моделирования и подготовки моделей к печати. На панели доступны базовые формы, операции перемещения, масштабирования и вращения, булевы действия, деформации и инструменты скульптинга. Программа подходит для учебных моделей, декоративных объектов, простых корпусов и STL-файлов.

Как подготовить модель для печати:

  1. Добавьте примитив из панели форм.

  2. Задайте размеры через инструменты трансформации.

  3. Создайте второй объект и примените булеву операцию вычитания.

  4. Проверьте форму в разных ракурсах.

  5. Используйте инструменты сглаживания или деформации для нужного результата.

  6. Экспортируйте STL и передайте файл в слайсер.

Форматы: STL, OBJ и распространённые форматы сеточных моделей.

Плюсы:

  • работа без установки;

  • инструменты подготовки моделей для 3D-печати;

  • сочетание примитивов, деформаций и скульптинга;

  • подходит для обучения.

Минусы:

  • не заменяет машиностроительную САПР со сборками и чертежами;

  • точное параметрическое моделирование ограничено;

  • сложные сеточные модели требуют производительного компьютера.

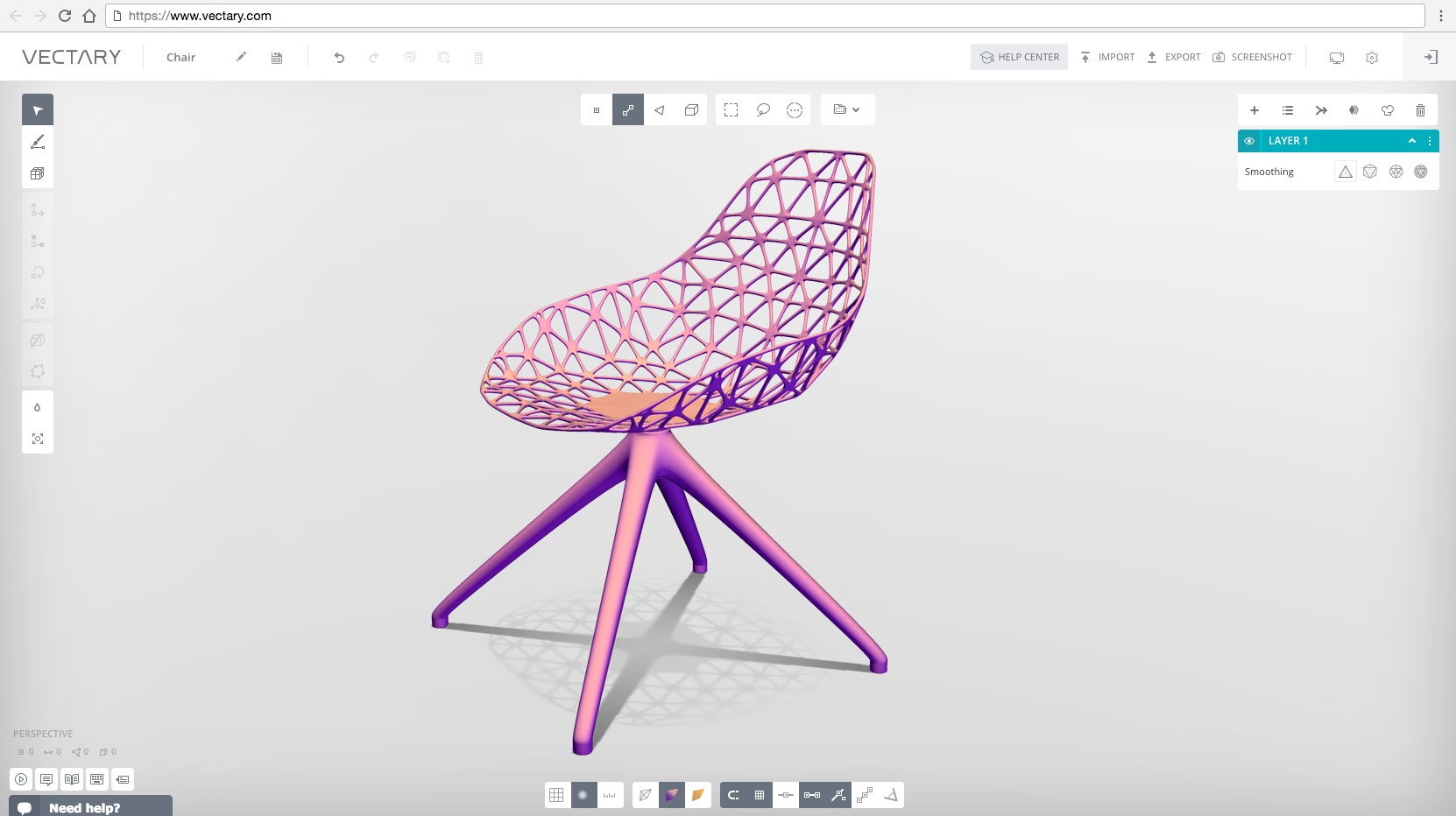

27. Vectary

Vectary ориентирован на создание и презентацию 3D-сцен в браузере. Пользователь добавляет объекты, настраивает материалы, освещение и ракурс, затем публикует результат или использует его в визуальном проекте. Это полезный инструмент для концептов, оформления и демонстрации изделия, однако выпуск производственной документации не относится к его задачам.

Как собрать демонстрационную сцену:

  1. Создайте новый проект.

  2. Добавьте готовую геометрию или базовые объекты.

  3. Настройте положение, масштаб и вращение.

  4. Назначьте материалы.

  5. Добавьте источники света и выберите ракурс камеры.

  6. Проверьте итоговую сцену и подготовьте публикацию.

Форматы: сеточные 3D-форматы и форматы публикации, доступные в выбранном тарифе.

Плюсы:

  • браузерная работа с 3D-сценами;

  • материалы, освещение и презентация модели;

  • подходит для визуальных концептов;

  • быстрый обмен результатом.

Минусы:

  • не предназначен для инженерных чертежей;

  • отсутствует полноценный BIM-процесс;

  • не заменяет параметрическую САПР для производства.

28. BlocksCAD

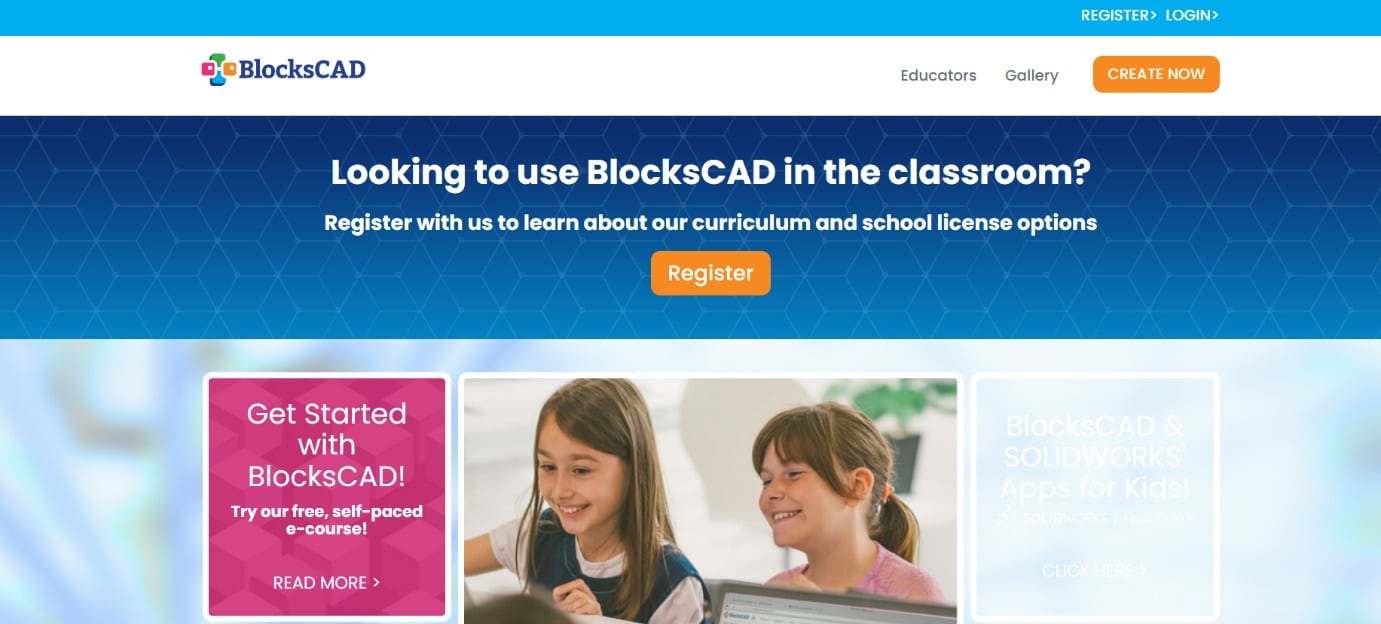

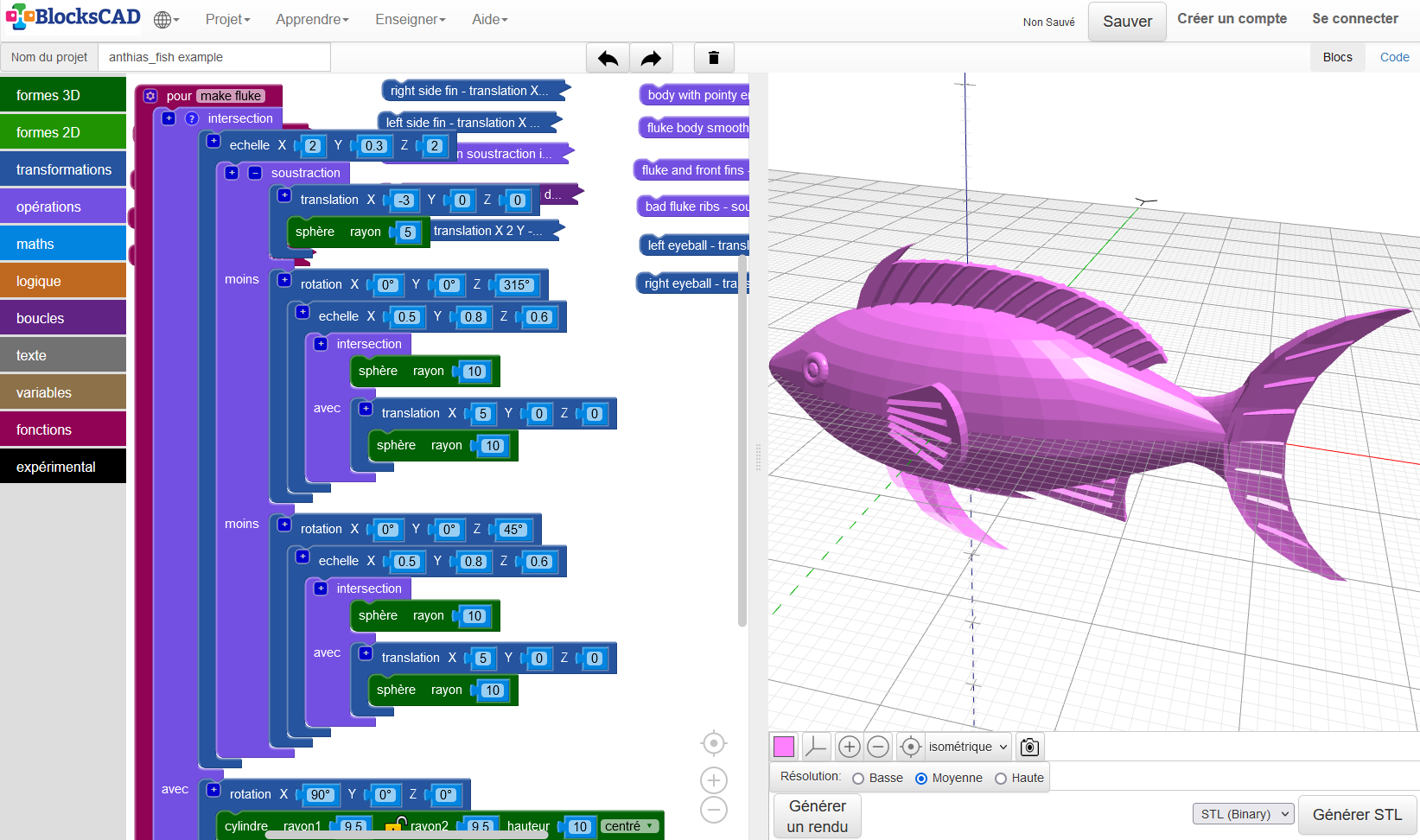

Интерфейс BlocksCAD

BlocksCAD обучает параметрическому моделированию через визуальные блоки. Вместо ручного написания кода пользователь соединяет блоки категорий 3D Shapes, Transformations, Set Operations, Text и переменные. Результат отображается в области предварительного просмотра и экспортируется для 3D-печати.

Как создать параметрическую подставку:

  1. Добавьте блок цилиндра из 3D Shapes.

  2. Создайте переменные радиуса и высоты.

  3. Добавьте второй цилиндр меньшего размера.

  4. Объедините формы через блок вычитания из Set Operations.

  5. Нажмите кнопку рендеринга.

  6. Проверьте форму и экспортируйте STL.

Форматы: экспорт STL и программное представление модели.

Плюсы:

  • наглядное знакомство с параметрическим подходом;

  • работа в браузере;

  • переменные и логические операции;

  • подходит для учебных занятий.

Минусы:

  • сложная модель превращается в большое дерево блоков;

  • нет профессиональной конструкторской документации;

  • инструменты ориентированы на обучение, а не на промышленный проект.

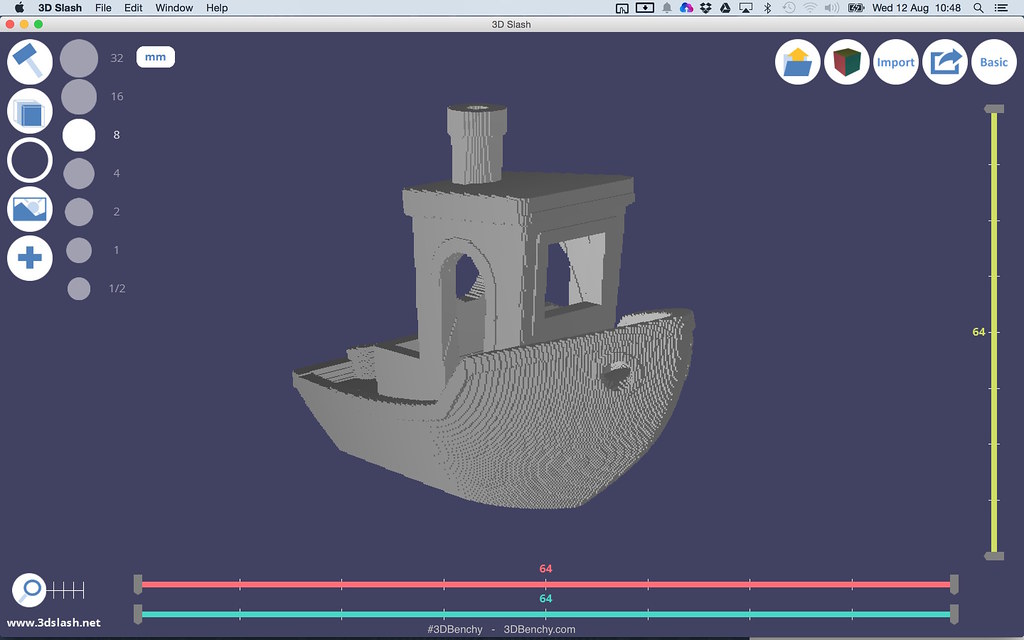

29. 3D Slash

3D Slash использует воксельный принцип моделирования. Пользователь работает с объёмом как с цифровым блоком: удаляет, добавляет и окрашивает элементы, формируя нужный объект. Программа хорошо подходит для первого знакомства с 3D-графикой и простых макетов.

Как сделать простой макет:

  1. Создайте новый проект с базовым кубом.

  2. Удалите лишние блоки инструментом вырезания.

  3. Добавьте материал на выступающие участки.

  4. Проверьте модель в нескольких ракурсах.

  5. Добавьте цветовое оформление при необходимости.

  6. Экспортируйте модель для дальнейшей обработки или печати.

Форматы: STL, OBJ и форматы экспорта выбранной редакции.

Плюсы:

  • простой и наглядный подход;

  • работа в браузере;

  • подходит для первых моделей;

  • быстрое создание макета из блоков.

Минусы:

  • точность уступает параметрическим системам;

  • сложные поверхности выглядят ступенчато;

  • программа не предназначена для технической документации.

30. DWG FastView Web

DWG FastView Web открывает DWG в браузере и подходит для просмотра, измерений, аннотаций и лёгкой правки чертежей. Интерфейс ориентирован на быстрый доступ к слою, масштабу, измерительным инструментам и заметкам. Сервис полезен при согласовании: участник проекта открывает файл без установки тяжёлой настольной САПР.

Интерфейс DWG FastView Web

Как проверить расстояние на плане:

  1. Откройте DWG в браузере.

  2. Перейдите к панели измерений.

  3. Выберите измерение расстояния.

  4. Укажите начальную и конечную точки.

  5. Проверьте слой нужного объекта.

  6. Добавьте аннотацию и сохраните результат.

Форматы: DWG, DXF и форматы публикации, доступные в веб-редакторе.

Плюсы:

  • открытие чертежа без установки;

  • измерения и аннотации;

  • подходит для согласования и проверки;

  • удобен на чужом компьютере.

Минусы:

  • не заменяет настольную САПР для большого проекта;

  • сложное моделирование не относится к основному сценарию;

  • рабочий процесс зависит от интернет-соединения.

САПР и редакторы чертежей для Android

Телефон с Android удобен на объекте, в цехе и на встрече. На небольшом экране выполняют проверку размеров, просмотр слоёв, аннотации и локальные исправления. Полноценный выпуск комплекта документации остаётся задачей настольной программы.

31. AutoCAD для Android

Мобильная версия AutoCAD открывает DWG, показывает чертёж на телефоне и позволяет внести точечные изменения. В приложении доступны создание и редактирование геометрии, аннотации, измерения и управление слоями. Офлайн-доступ помогает работать с заранее загруженным файлом на площадке без постоянного подключения.

Интерфейс AutoCAD для Android

Как добавить замечание на объекте:

  1. Откройте сохранённый DWG.

  2. Перейдите к нужному участку плана жестом масштабирования.

  3. Включите нужные слои.

  4. Используйте измерение для проверки расстояния.

  5. Добавьте текстовую аннотацию или простую геометрию.

  6. Сохраните обновлённый файл и передайте его проектировщику.

Форматы: DWG и форматы обмена, поддерживаемые мобильным приложением.

Плюсы:

  • работа с DWG на телефоне;

  • измерения и аннотации на объекте;

  • синхронизация с настольным рабочим процессом;

  • офлайн-доступ к подготовленным файлам.

Минусы:

  • небольшой экран ограничивает точность длительного редактирования;

  • сложный чертёж удобнее оформлять на компьютере;

  • часть возможностей зависит от подписки.

32. DWG FastView для Android

DWG FastView для Android предназначен для просмотра, редактирования и аннотирования DWG. Для перехода к правкам используется меню в правом верхнем углу и режим Edit Mode. Раздел Measure содержит измерительные инструменты, включая Distance. Параметры размеров настраиваются через Dimension Setting.

Интерфейс DWG FastView для Android

Как проверить размер и отметить проблему:

  1. Откройте DWG в приложении.

  2. Перейдите в Measure и выберите Distance.

  3. Укажите две точки на чертеже.

  4. Откройте меню и включите Edit Mode.

  5. Добавьте аннотацию рядом с проблемным узлом.

  6. Сохраните изменения или передайте файл коллегам.

Форматы: DWG, DXF и форматы публикации приложения.

Плюсы:

  • быстрый просмотр DWG;

  • измерения и аннотации;

  • мобильная правка чертежа;

  • версии для телефона, браузера и Windows.

Минусы:

  • полноценное моделирование на телефоне не является главным сценарием;

  • большой чертёж требует частого масштабирования;

  • часть рабочих функций связана с редакцией приложения.

33. ZWCAD Mobile для Android

ZWCAD Mobile открывает DWG и подходит для выездной работы с чертежами. В приложении доступны просмотр, слои, измерения, аннотации и редактирование базовой геометрии. Его используют для проверки плана, внесения небольшого исправления и обмена обновлённым файлом.

Интерфейс ZWCAD Mobile для Android

Как внести небольшую правку:

  1. Загрузите DWG в приложение.

  2. Откройте список слоёв и оставьте видимыми рабочие элементы.

  3. Масштабируйте нужный фрагмент.

  4. Запустите редактирование и исправьте линию или подпись.

  5. Проверьте расстояние измерительным инструментом.

  6. Сохраните изменённый DWG.

Форматы: DWG, DXF и форматы публикации мобильной версии.

Плюсы:

  • просмотр и точечная правка DWG;

  • слои, измерения и аннотации;

  • подходит для выезда на объект;

  • синхронизируется с настольным рабочим процессом.

Минусы:

  • смартфон не заменяет большой монитор;

  • выпуск сложного листа удобнее выполнять на компьютере;

  • крупные файлы требуют производительного устройства.

34. Onshape для Android

Onshape для Android дополняет облачную инженерную среду. Через приложение участник проекта открывает документ, проверяет деталь или сборку, оценивает изменения и взаимодействует с командой. Единый документ исключает путаницу с локальными копиями: актуальная версия проекта доступна в облачной рабочей области.

Как проверить модель с телефона:

  1. Откройте нужный документ.

  2. Перейдите во вкладку детали или сборки.

  3. Поверните модель жестом и приблизьте нужный узел.

  4. Проверьте выбранную геометрию и актуальность версии.

  5. Оставьте комментарий участникам команды.

  6. Вернитесь к документу после внесения изменений.

Форматы: облачные документы Onshape и форматы импорта или экспорта настольного браузерного рабочего процесса.

Плюсы:

  • доступ к единой облачной модели;

  • удобная проверка деталей и сборок;

  • совместная работа без пересылки файлов;

  • связь с браузерной версией.

Минусы:

  • длительное моделирование удобнее на большом экране;

  • рабочий процесс ориентирован на облачное хранение;

  • комфорт зависит от размера дисплея и производительности телефона.

САПР и редакторы чертежей для iPhone и iPad

На iPhone чаще проверяют DWG, размеры и замечания. iPad расширяет сценарий: большой экран и Apple Pencil делают планшет удобным для моделирования, эскизов и демонстрации проекта заказчику.

35. Shapr3D для iPad

Версия Shapr3D для iPad использует Apple Pencil и сенсорное управление. Пользователь строит эскизы, задаёт размеры, выдавливает профили, создаёт оболочки, скругляет рёбра и редактирует грани прямо на планшете. Проект синхронизируется с версиями для macOS и Windows.

Интерфейс Shapr3D для iPad

Как смоделировать деталь стилусом:

  1. Создайте новый дизайн.

  2. Выберите плоскость и постройте эскиз Apple Pencil.

  3. Задайте размеры геометрии.

  4. Выберите профиль и выполните Extrude.

  5. Добавьте Shell или Offset Face.

  6. Обработайте рёбра через Chamfer/Fillet.

  7. Экспортируйте STEP или подготовьте 2D-чертёж.

Форматы: SHAPR, STEP, IGES, X_T, STL, OBJ, DWG, DXF и форматы выбранного тарифа.

Плюсы:

  • полноценное моделирование на планшете;

  • управление Apple Pencil;

  • синхронизация с компьютером;

  • подходит для демонстрации и оперативной правки модели.

Минусы:

  • часть функций связана с тарифом;

  • сложные проекты удобнее контролировать на большом мониторе;

  • программа не заменяет BIM-систему.

36. AutoCAD для iPhone и iPad

AutoCAD для iPhone и iPad рассчитан на просмотр, измерение, аннотирование и локальное редактирование DWG. На планшете удобнее проверять планы и схемы, а телефон подходит для быстрого доступа к файлу на объекте. Связь с настольной средой сохраняет единый рабочий процесс.

Интерфейс AutoCAD для iPhone и iPad

Как отметить исправление на плане:

  1. Откройте DWG.

  2. Проверьте видимость слоёв.

  3. Приблизьте нужный участок.

  4. Выполните измерение.

  5. Добавьте текстовую пометку и графическое обозначение.

  6. Сохраните файл для последующей работы на компьютере.

Форматы: DWG и форматы обмена мобильного приложения.

Плюсы:

  • просмотр DWG на iPhone и iPad;

  • измерения, аннотации и локальные правки;

  • удобен для проверки на объекте;

  • продолжает настольный рабочий процесс.

Минусы:

  • сложное черчение на телефоне неудобно;

  • полный выпуск документации выполняется на компьютере;

  • часть функций относится к платному доступу.

37. DWG FastView для iPhone и iPad

DWG FastView на устройствах Apple подходит для просмотра, измерений и аннотирования чертежей. На iPad проще работать с большими планами, на iPhone — открыть нужный фрагмент и проверить размер. Программа полезна при согласовании и выездной проверке документации.

Интерфейс DWG FastView для iPhone и iPad

Как согласовать фрагмент DWG:

  1. Откройте файл в приложении.

  2. Выберите слой нужного раздела.

  3. Перейдите к инструментам измерения.

  4. Проверьте расстояние или размер.

  5. Добавьте заметку.

  6. Передайте обновлённый файл участникам проекта.

Форматы: DWG, DXF и форматы публикации приложения.

Плюсы:

  • простой мобильный просмотр чертежей;

  • измерения и аннотации;

  • удобная работа на планшете;

  • единая линейка версий для разных устройств.

Минусы:

  • не заменяет настольный редактор;

  • большой файл на телефоне требует частого масштабирования;

  • часть возможностей зависит от редакции.

38. ZWCAD Mobile для iPhone и iPad

ZWCAD Mobile предоставляет доступ к DWG на устройствах Apple. Приложение подходит для просмотра слоёв, измерений, комментариев и точечной правки. На iPad его удобно использовать во время обсуждения плана, а на iPhone — для оперативной проверки узла.

Интерфейс ZWCAD Mobile для iPhone и iPad

Как проверить чертёж на встрече:

  1. Откройте DWG.

  2. Выберите рабочий слой.

  3. Найдите нужный участок плана.

  4. Выполните измерение.

  5. Добавьте аннотацию или исправьте подпись.

  6. Сохраните обновлённый файл.

Форматы: DWG, DXF и форматы публикации мобильной версии.

Плюсы:

  • мобильный доступ к DWG;

  • слои, измерения и аннотации;

  • локальная правка документа;

  • версии для iPhone и iPad.

Минусы:

  • длительная работа удобнее на компьютере;

  • маленький экран iPhone ограничивает обзор;

  • крупные чертежи требуют производительного устройства.

39. Onshape для iPhone и iPad

Onshape для iPhone и iPad даёт доступ к облачным документам, деталям и сборкам. На планшете удобно вращать модель, проверять узлы и участвовать в согласовании. Приложение особенно полезно команде, которая ведёт проект в браузерной версии Onshape.

Как проверить сборку на iPad:

  1. Откройте облачный документ.

  2. Перейдите к вкладке Assembly.

  3. Поверните модель и увеличьте нужный узел.

  4. Проверьте положение компонентов.

  5. Оставьте комментарий участникам проекта.

  6. Просмотрите обновлённую версию после исправлений.

Форматы: облачные документы Onshape и форматы импорта или экспорта браузерной системы.

Плюсы:

  • доступ к актуальной сборке;

  • удобная демонстрация модели;

  • совместная работа с командой;

  • единый документ для браузера и мобильного приложения.

Минусы:

  • для длительного моделирования удобнее компьютер;

  • работа ориентирована на облачную среду;

  • комфорт зависит от размера экрана.

40. Tinkercad для iPad

Tinkercad на iPad открывается в браузере и сохраняет визуальный подход к моделированию из примитивов. Планшет подходит для учебных занятий: формы перетаскиваются на рабочую плоскость, выравниваются, группируются и экспортируются в STL.

Как собрать учебную модель:

  1. Откройте новый дизайн.

  2. Перетащите несколько форм на Workplane.

  3. Измените размеры объектов.

  4. Выровняйте элементы через Align.

  5. Объедините формы командой Group.

  6. Экспортируйте STL.

Форматы: STL, OBJ, SVG и форматы импорта браузерной версии.

Плюсы:

  • понятная работа на сенсорном экране;

  • подходит для обучения;

  • экспорт STL;

  • не требует установки настольной программы.

Минусы:

  • нет профессиональной документации;

  • сложные модели из множества форм неудобны;

  • инженерные сборки и BIM не поддерживаются.

Какие САПР работают в Linux

Linux подходит для бесплатных и кроссплатформенных инструментов. Полноценный выбор уже, чем в Windows, однако основные сценарии закрываются несколькими зрелыми программами.

Программа Основное назначение Когда выбирать
КОМПАС-3D Детали, сборки, чертежи Для инженерной документации и моделей изделий
FreeCAD Параметрическое 3D-моделирование Для бесплатного рабочего места и учебных проектов
BricsCAD DWG и профессиональное черчение Для перехода на Linux без отказа от DWG-процесса
LibreCAD Простые 2D-чертежи Для схем, планов и учебных работ
QCAD 2D-чертежи Для аккуратной работы с DXF и DWG в профессиональной редакции
OpenSCAD Моделирование через код Для параметрических деталей и 3D-печати
SolveSpace Лёгкое параметрическое моделирование Для простых деталей и ограниченных эскизов

Какую САПР выбрать для конкретной работы

Универсального победителя нет: лучший инструмент определяется типом результата. Для передачи заказчику плана в DWG нужны одни функции, для расчёта здания — другие, для прототипа под 3D-принтер — третьи.

Для чертежей в DWG

Для ежедневной работы с DWG выбирайте AutoCAD, nanoCAD, BricsCAD, ZWCAD или DraftSight. Во всех этих программах есть слои, блоки, размеры, штриховки, объектные привязки, модель, листы и печать. Выбор зависит от бюджета, принятого стандарта оформления и требований организации.

Для деталей и сборок

Для машиностроительной работы подходят КОМПАС-3D, SOLIDWORKS, Autodesk Inventor, Autodesk Fusion и T-FLEX CAD. Здесь важны эскизы с ограничениями, дерево построения, сборочные связи, спецификации и ассоциативные чертежи. Для небольших домашних проектов достаточно FreeCAD или SolveSpace.

Для архитектуры и BIM

Для информационной модели здания выбирайте Autodesk Revit, Renga, Archicad или Vectorworks Architect. В этих программах чертёж формируется из объектов здания: стен, окон, дверей, перекрытий, помещений и инженерных элементов. Для расчёта строительных конструкций используется специализированная ЛИРА-САПР, а не универсальный редактор линий.

Для интерьера, мебели и быстрых концептов

Для быстрого объёмного эскиза удобен SketchUp. Он помогает собрать помещение, расставить мебель, настроить сцены и показать идею заказчику. Shapr3D подходит для точных корпусов, мебели и изделий на компьютере или iPad. Rhino выбирают для сложных криволинейных поверхностей.

Для 3D-печати

Для простого STL подойдут Tinkercad, OpenSCAD, SelfCAD и BlocksCAD. Для более точной детали выбирайте Autodesk Fusion, FreeCAD или Shapr3D. Перед экспортом проверьте единицы измерения, замкнутость тела, толщину стенок и диаметр отверстий.

Для работы без установки

Onshape подходит для полноценного облачного проектирования деталей и сборок. SketchUp for Web удобен для быстрых концептов. Tinkercad решает учебные задачи. DWG FastView Web используется для оперативной проверки чертежа.

Для телефона и планшета

На объекте удобнее всего AutoCAD для телефона, DWG FastView и ZWCAD Mobile. Они открывают DWG, показывают слои, выполняют измерения и помогают оставить замечание. Для моделирования на iPad выделяется Shapr3D. Onshape полезен команде, которая работает с облачным документом и проверяет сборки с разных устройств.

Основные форматы файлов в САПР

Формат Для чего используется
DWG Рабочие 2D-чертежи, планы, схемы и листы
DXF Обмен 2D-геометрией между разными программами
STEP Передача твердотельных моделей между инженерными системами
IGES Обмен поверхностями и геометрией между CAD-пакетами
STL Передача сеточной модели в слайсер для 3D-печати
3MF Современный формат для 3D-печати с дополнительными данными
OBJ Сеточная геометрия для визуализации и дальнейшей обработки
IFC Обмен BIM-моделями зданий
RVT Проект Autodesk Revit
SKP Модель SketchUp
SLDPRT Деталь SOLIDWORKS
SLDASM Сборка SOLIDWORKS
FCStd Проект FreeCAD
PDF Публикация, согласование и печать документации

Частые вопросы

Какая САПР лучше подходит начинающему пользователю?

Для первого 2D-чертежа подходят LibreCAD и QCAD. Для простой модели под 3D-принтер удобен Tinkercad. Для освоения параметрического моделирования выбирайте FreeCAD или Autodesk Fusion. Начинайте с одной законченной детали: эскиз, размеры, выдавливание, отверстие, скругление и экспорт.

Какая бесплатная САПР заменяет AutoCAD в простых задачах?

Для 2D-чертежей используйте LibreCAD или бесплатную редакцию QCAD. Они подходят для схем, планов и простых деталей, однако рабочий процесс DWG и оформление сложных комплектов документации уступают профессиональным редакторам. Для бесплатного параметрического 3D-моделирования выбирайте FreeCAD.

Чем отличается CAD от BIM?

В классической CAD-среде проектировщик строит линии, полилинии, размеры, штриховки и блоки. В BIM-системе создаются объекты здания с параметрами: стены, двери, окна, перекрытия и помещения. Из одной модели получают планы, разрезы, фасады и спецификации. Для BIM подходят Autodesk Revit, Renga, Archicad и Vectorworks Architect.

Какая программа нужна только для DWG?

Для постоянного редактирования DWG выбирайте AutoCAD, nanoCAD, BricsCAD, ZWCAD или DraftSight. Для просмотра, измерений и аннотаций без установки достаточно DWG FastView Web. На телефоне используйте AutoCAD, DWG FastView или ZWCAD Mobile.

Какую САПР выбрать для слабого компьютера?

Для 2D-чертежей подходят LibreCAD и QCAD. Для компактных параметрических моделей — SolveSpace и OpenSCAD. Браузерный сервис не всегда разгружает слабый компьютер: сложная 3D-сцена всё равно требует ресурсов для отображения.

В какой программе создать модель для 3D-печати?

Для простого объекта используйте Tinkercad. Для точной технической детали подходят Autodesk Fusion, FreeCAD, OpenSCAD и Shapr3D. Экспортируйте STL или 3MF, затем откройте модель в слайсере и проверьте ориентацию, поддержки и толщину стенок.

Можно ли редактировать DWG в браузере?

DWG FastView Web открывает чертежи в браузере, выполняет измерения, аннотации и лёгкие правки. Для полноценного облачного инженерного проектирования предназначен Onshape, однако его основной рабочий процесс строится вокруг собственных облачных документов, деталей, сборок и чертежей.

Можно ли работать с САПР на iPad?

Shapr3D превращает iPad в рабочий инструмент для моделирования: доступны эскизы, размеры, Extrude, Loft, Shell, Chamfer/Fillet, экспорт STEP и подготовка 2D-чертежей. AutoCAD, DWG FastView и ZWCAD Mobile подходят для проверки DWG. Onshape открывает облачные детали и сборки.

Какие программы подходят для Linux?

Для 2D-чертежей выбирайте LibreCAD или QCAD. Для параметрических моделей — FreeCAD, SolveSpace и OpenSCAD. Для профессиональной DWG-среды подходит BricsCAD. Для инженерного проектирования и документации доступен КОМПАС-3D.

Итог

Для универсального DWG-черчения выбирайте AutoCAD, nanoCAD, BricsCAD или ZWCAD. Для машиностроительных деталей и сборок подходят КОМПАС-3D, SOLIDWORKS, Autodesk Inventor, Autodesk Fusion и T-FLEX CAD. Для зданий нужны BIM-системы: Autodesk Revit, Renga, Archicad и Vectorworks Architect.

Бесплатный набор для домашнего компьютера складывается из LibreCAD или QCAD для 2D, FreeCAD для параметрических деталей и OpenSCAD для моделей, построенных через код. В браузере наиболее серьёзный инженерный сценарий предлагает Onshape. Для обучения подходят Tinkercad, BlocksCAD и 3D Slash. На телефоне рациональнее не строить большой проект с нуля, а проверять DWG, размеры и замечания через AutoCAD, DWG FastView или ZWCAD Mobile. На iPad отдельного внимания заслуживает Shapr3D: планшетная версия подходит не только для просмотра, но и для полноценного моделирования изделия.
