AMD EPYC Embedded 2655 — 12-ядерный и 24-поточный серверный SoC семейства EPYC Embedded 2005 Series для сетевого оборудования, систем хранения, промышленной автоматики и других встраиваемых платформ с жёсткими ограничениями по площади платы и тепловому бюджету. Его паспортная база составляет 2,7 ГГц, максимальная частота одного потока — до 4,5 ГГц, общий L3 — 64 МБ, номинальный TDP — 55 Вт, а конфигурируемый диапазон cTDP — 45–75 Вт. Контроллер памяти рассчитан на двухканальную DDR5 с ECC, а интегрированная подсистема ввода-вывода предоставляет 28 линий PCI Express 5.0. Корпус FL1 — не сменный настольный сокет, а BGA-исполнение, рассчитанное на пайку SoC непосредственно на плату.
Главное при разборе этой модели — не переносить на неё сведения от соседних EPYC Embedded 2435 и 2875 и не считать любой процессор EPYC Embedded 2005 Series эквивалентом 2655. У точной модели есть собственный базовый OPN 100-000001911, собственная комбинация 12 ядер, 24 потоков, 2,7/4,5 ГГц, 64 МБ L3 и 55 Вт, а в таблице AMD для неё отдельно указана конфигурация кристаллов 1 CCD + 1 IOD. В открытых материалах встречаются сторонние интерпретации топологии, основанные на объёме L3 или общем рисунке семейства. В этом обзоре они не подменяют точную строку AMD: там, где публичная документация не даёт однозначного ответа, значение помечено как не подтверждённое.
Процессор появился в составе семейства, представленного AMD 9 декабря 2025 года. Это важная дата для оценки актуальности: на 5 сентября 2026 года платформа остаётся новой, а AMD указывает для точной модели Last Time Buy 2036 и рекомендует её для новых разработок. Для встраиваемого рынка такой горизонт снабжения важнее обычного розничного жизненного цикла: разработчик платы рассчитывает не на ежегодную замену CPU, а на стабильность спецификации, длительный период закупок, поддержку прошивок и возможность выпускать одну аппаратную ревизию годами.
AMD EPYC Embedded 2655: точная идентичность, статус и место в серии
Полное коммерческое имя — AMD EPYC Embedded 2655. Семейство — EPYC Embedded, серия — EPYC Embedded 2005 Series, тип продукта — SoC. На карточке AMD инфраструктура обозначена как FL1, число процессорных разъёмов платформы — 1P. Обозначение FL1 здесь описывает BGA-платформу и корпус, а не кодовое имя микроархитектуры. Публичная карточка 2655 не присваивает процессору отдельное кодовое имя уровня Milan, Genoa или Turin; поэтому подмена этого поля сторонним названием была бы неточной.
Базовый OPN 100-000001911 — самый надёжный публичный идентификатор точной модели. В AMD Product Master также встречаются записи 100-000001911-00, 100-000001911-30, 100-000001911-31 и 100-000001911EV. Этот перечень подтверждает существование соответствующих записей в номенклатуре AMD, но открытый product brief не расшифровывает назначение каждого суффикса и не объявляет их взаимозаменяемыми вариантами поставки. Поэтому при закупке серийного изделия ориентиром остаётся полное имя, базовый OPN и документация конкретного поставщика на тот же номер детали.
S-Spec и ARK ID к AMD EPYC Embedded 2655 не относятся: это идентификаторы экосистемы Intel. Отдельный номер настольного boxed-SKU AMD для этой модели в публичной карточке не заявлен. Формат FL1 BGA также делает привычное деление на коробочную и tray-версию малоинформативным для конечного пользователя: SoC предназначен для заводского монтажа на плату, а не для установки владельцем в сменный разъём. Отдельный штатный кулер в открытой комплектации не указан.
Соседние модели различаются очень конкретно. EPYC Embedded 2435 имеет 8 ядер и 16 потоков, 32 МБ L3, 2,8/4,5 ГГц и 45 Вт. EPYC Embedded 2875 — 16 ядер и 32 потока, 64 МБ L3, 3,0/4,5 ГГц и 75 Вт. У 2655 ровно 12/24, 64 МБ, 2,7/4,5 ГГц и 55 Вт. Даже когда на плате отсутствует читаемая розничная наклейка, эти параметры вместе с OPN позволяют отличить нужный вариант от двух ближайших позиций серии. Частота 4,5 ГГц сама по себе идентификатором не служит: такой максимум заявлен и для соседей.
Стартовая рекомендованная цена AMD для 2655 публично не объявлена. Это соответствует характеру BGA-компонента, который продаётся производителям оборудования и дистрибьюторам партиями, а не как типичный розничный CPU. Поэтому любое число из текущего дистрибьюторского прайса нельзя выдавать за MSRP на старте. В сентябре 2026 года открытый прайс Avnet показывал для базового MPN 100-000001911 уровень около 947,10 доллара при заказе от 12 штук с понижением цены на более крупных объёмах; это ориентир дистрибьютора, а не официальная стартовая цена AMD и не цена единичной покупки.
Где купить AMD EPYC Embedded 2655 и сколько он стоит
Для готовой системы важнее искать не отдельный BGA-корпус, а плату, COM-модуль, сетевой appliance или storage-узел, в спецификации которого прямо указан EPYC Embedded 2655. Платформа семейства поддерживается производителями embedded-плат, но упоминание EPYC Embedded 2005 Series без точного номера 2655 не доказывает наличие именно этой конфигурации. В заказе должна совпадать строка CPU или OPN. Это особенно критично для оборудования, где продавец публикует общий лист семейства, а фактический процессор выбирается как опция при формировании BOM.
Покупка отдельного 2655 для последующей ручной замены процессора на существующей плате не является обычным сценарием. Корпус имеет 1763 BGA-шара с шагом 0,81 мм и припаивается на производстве. Замена требует специализированного BGA-оборудования, точного посадочного места, подходящей разводки питания, памяти и PCIe, а также совместимой прошивки. Поэтому для модернизации практичнее менять всю вычислительную плату или модуль, а не рассматривать 2655 как сокетный апгрейд.
Архитектура Zen 5 и устройство SoC
EPYC Embedded 2655 использует процессорные ядра Zen 5. Это однородная x86-64-конфигурация без деления на производительные и энергоэффективные классы ядер: все 12 физических ядер относятся к одной микроархитектуре и поддерживают SMT, что даёт 24 логических потока. Для серверного и сетевого ПО такой подход упрощает планирование нагрузки по сравнению с гибридными CPU: ОС не нужно различать два класса вычислительных ядер с разной производительностью и набором ресурсов.
В Zen 5 AMD расширила фронтенд, усилила предсказание ветвлений, увеличила пропускную способность целочисленных трактов и векторной части. На уровне микроархитектуры AMD говорит примерно о 16-процентном среднем приросте IPC относительно предыдущего поколения в своём наборе нагрузок. Это архитектурная характеристика Zen 5, а не измеренный прирост именно EPYC Embedded 2655. Реальная скорость 2655 определяется ещё частотами, лимитом мощности, памятью, компоновкой платы, версией прошивки и характером конкретной программы.
SoC сочетает вычислительный CCD и отдельный I/O die. Для точного 2655 таблица AMD в product brief указывает 1 CCD + 1 IOD. Это значение следует сохранять буквально, потому что оно относится к строке 2655. Одновременно общий рисунок семейства показывает максимальную компоновку с двумя CCD, а часть внешних публикаций интерпретирует 64 МБ L3 у 2655 как признак иной физической топологии. Дополнительного публичного документа AMD, который менял бы строку 1 CCD + 1 IOD для OPN 100-000001911, нет. Поэтому здесь официальная таблица имеет приоритет, а расхождение отмечается, но не исправляется догадкой.
Вычислительная часть производится по техпроцессу класса 4 нм, I/O die — по 6 нм. Разделение позволяет держать частотно чувствительные ядра на более современном процессе, а контроллеры памяти и ввода-вывода — на отдельном кристалле. Для embedded-платы это даёт компактный SoC с интегрированным серверным I/O: отдельный настольный чипсет в привычном смысле не требуется. Именно поэтому спецификация одновременно описывает CPU, память, PCIe, USB и низкоскоростную периферию.

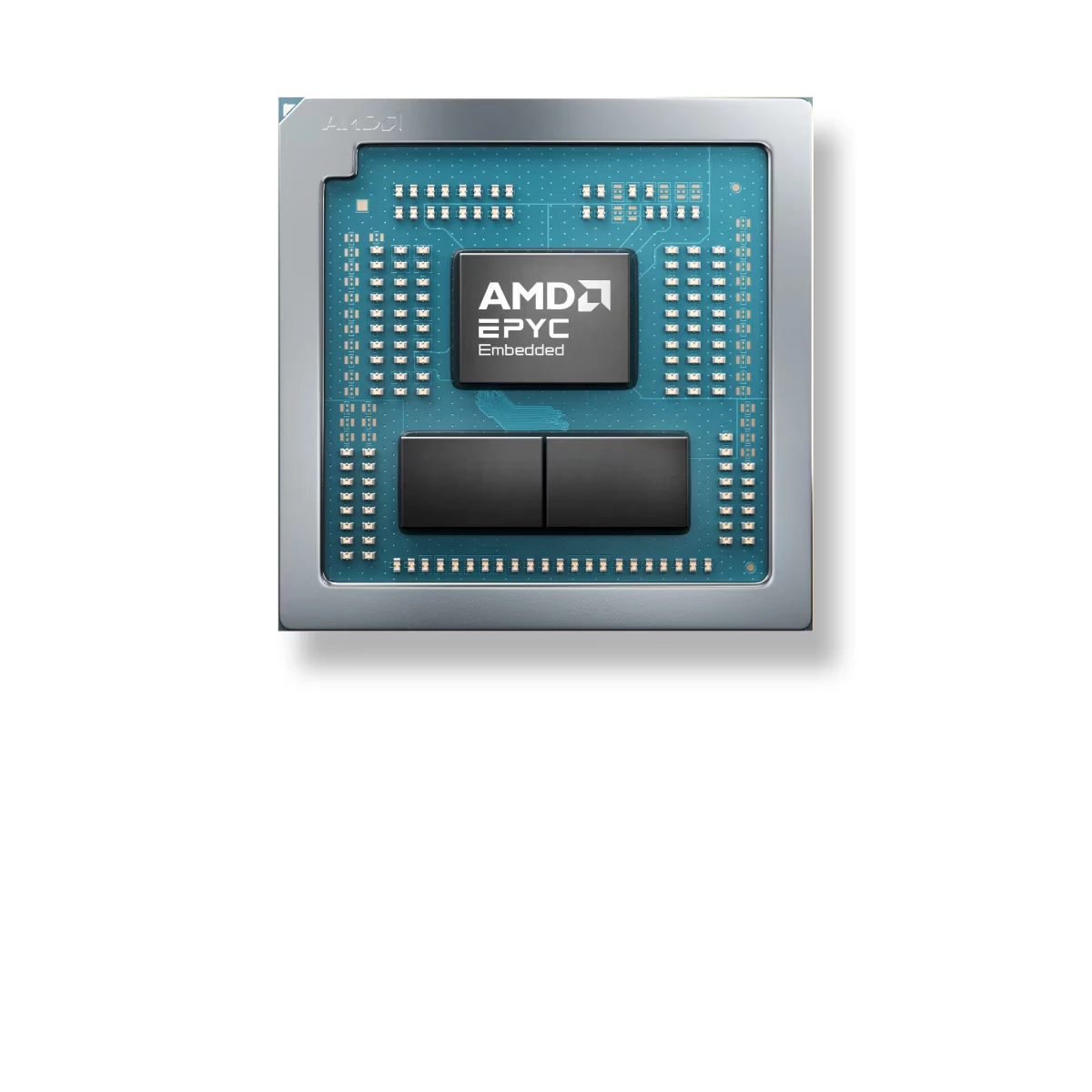

Физический корпус FL1 имеет размер 40 × 40 мм и высоту около 2,133 мм, исполнение lidless, 1763 BGA-контакта и шаг 0,81 мм. Сравнивать его только с размером сменного сокетного процессора неправильно: часть площади и функций, которые в другой платформе могут быть вынесены в отдельный PCH, здесь интегрирована в SoC. AMD позиционирует семейство для компактных сетевых, storage- и промышленных устройств, где экономия площади платы напрямую влияет на количество портов, охлаждение и габариты корпуса.
Что означает спорная строка 1 CCD + 1 IOD
У 12 ядер и 64 МБ L3 возникает естественный вопрос о распределении кэша по вычислительным блокам. Публичный документ AMD не раскрывает для 2655 схему активных CCX, объём L3 на каждый активный комплекс и физическую конфигурацию деактивированных блоков. Он даёт только итоговый L3 64 МБ и строку 1 CCD + 1 IOD. Поэтому точный внутренний раскрой 12 ядер по CCX в этой статье не фиксируется. Указывать стандартную для другой Zen 5 платформы схему без прямого документа по этому SKU означало бы добавить неподтверждённое значение.
Практическое следствие для владельца системы невелико: программное обеспечение видит 12 ядер, 24 потока и заявленный общий L3, а NUMA-поведение определяется тем, как AMD реализовала этот SoC и как прошивка предоставляет топологию ОС. Однако для низкоуровневой оптимизации, лицензирования по CCD или анализа задержек нельзя исходить из чужой схемы. Для таких задач необходимы CPUID/topology dump и измерения на реальном 2655, а публичных воспроизводимых данных этого уровня на дату обзора не опубликовано.
Мегатаблица характеристик AMD EPYC Embedded 2655
| Параметр | AMD EPYC Embedded 2655 |
|---|---|
| Коммерческое имя | AMD EPYC Embedded 2655 |
| Семейство | AMD EPYC Embedded |
| Серия | EPYC Embedded 2005 Series |
| Тип | Server/embedded SoC |
| Базовый OPN | 100-000001911 |
| Дополнительные записи AMD Product Master | 100-000001911-00; 100-000001911-30; 100-000001911-31; 100-000001911EV; назначение суффиксов в открытом product brief не расшифровано |
| S-Spec | Неприменимо: система идентификаторов Intel |
| ARK ID | Неприменимо: база Intel ARK |
| Отдельный retail SKU | Не заявлен |
| Степпинг | Нет публичных данных для точного SKU |
| Дата представления серии | 9 декабря 2025 года |
| Last Time Buy | 2036 |
| Рекомендован для новых разработок | Да |
| Стартовая MSRP | Не заявлена |
| Сегмент | Сетевые устройства, storage, промышленная и другая embedded-инфраструктура |
| Форм-фактор | FL1 BGA, lidless |
| Размер корпуса | 40 × 40 × 2,133 мм |
| BGA | 1763 шара, шаг 0,81 мм |
| Сокетность | 1P |
| Сменный сокет | Нет: BGA пайка на плату |
| Микроархитектура | Zen 5 |
| Кодовое имя точного SKU | AMD публично не заявляет отдельное кодовое имя в карточке/brief |
| Техпроцесс CCD | 4 нм-class |
| Техпроцесс IOD | 6 нм |
| Конфигурация кристаллов | 1 CCD + 1 IOD по строке 2655 в AMD product brief; сторонние трактовки отличаются, официальная строка имеет приоритет |
| Физические ядра | 12 |
| Потоки | 24 |
| SMT | Да, 2 потока на ядро по конфигурации 12C/24T |
| P/E-ядра | Нет, однородные Zen 5 |
| Точная CCX-топология | Не раскрыта для 2655 |
| Базовая частота | 2,7 ГГц |
| Максимальная частота | до 4,5 ГГц |
| Тип максимальной частоты | 1T boost в материалах запуска AMD |
| All-core turbo | Не заявлен |
| Множитель | Публичное значение/режим unlocked не заявлен |
| Пользовательский разгон | Не заявлен как поддерживаемая функция |
| Андервольт | Публичные допустимые диапазоны не заявлены |
| L1 | Для Zen 5 архитектурно 32 КБ инструкций + 48 КБ данных на ядро; карточка 2655 отдельно L1 не перечисляет |
| L2 | 12 МБ суммарно, 1 МБ на ядро |
| L3 | 64 МБ суммарно |
| Номинальный TDP | 55 Вт |
| cTDP | 45–75 Вт |
| PPT/Maximum CPU Power | Не заявлен |
| Турбо-лимит мощности | Не заявлен |
| Диапазон Tj | 0–105 °C |
| Условие для базовой частоты | AMD характеризует достижение base при nominal TDP в диапазоне Tj 0–95 °C |
| TjMax отдельным полем | Не публикуется сверх указанного диапазона 0–105 °C |
| Тип памяти | DDR5 с ECC |
| Каналы | 2 |
| Ширина интерфейса памяти | 128 бит |
| 1 DIMM на канал | DDR5-5600 |
| 2 DIMM на канал | DDR5-3600 |
| Теоретическая полоса DDR5-5600 | 89,6 ГБ/с, расчёт для двух каналов по 64 бита |
| Теоретическая полоса DDR5-3600 | 57,6 ГБ/с, расчёт для двух каналов по 64 бита |
| ECC | Sideband ECC |
| SO-DIMM | Показан в официальной схеме как DDR5 ECC SO-DIMM |
| UDIMM/RDIMM | Отдельная совместимость не заявлена |
| Максимальный объём ОЗУ | Не заявлен |
| EXPO/разгон памяти | Не заявлен |
| PCI Express | PCIe 5.0 |
| Число линий PCIe | 28 |
| Root ports | до 11 |
| Bifurcation по слотам | Точная матрица не опубликована; маршрутизацию определяет плата |
| SR-IOV | Поддерживается на уровне платформы серии |
| PCIe hot-plug | Расширенная поддержка заявлена |
| NVMe | Поддержка; в схеме серии указано до 4 NVMe |
| USB 3.2 Gen2 | 4 порта, до 10 Гбит/с |
| USB 2.0 | 1 порт, 480 Мбит/с |
| Низкоскоростные интерфейсы | GPIO, I2C, I3C, SMBus, SPI, eSPI |
| SPI/boot ROM | Мульти-SPI/две boot-ROM возможности заявлены для платформы серии |
| BMC | Поддержка BMC заявлена; конкретный контроллер зависит от платы |
| Встроенная графика | Не заявлена и не подтверждена для 2655 официальной карточкой/brief |
| Медиаблок | Не заявлен |
| Аппаратные видеокодеки | Не заявлены |
| Вывод изображения | Не описан как функция CPU; удалённое управление может обеспечиваться внешним BMC на плате |
| ISA | x86-64 / AMD64 |
| AVX/AVX2 | Поддерживаются архитектурой Zen 5; точная поинструкционная матрица карточкой 2655 не опубликована |
| AVX-512 | Zen 5 имеет 512-битный тракт AVX-512; карточка 2655 не перечисляет поднаборы |
| AVX-512 FP16 | Архитектурная поддержка Zen 5 подтверждается AMD software documentation; точная карточка 2655 не перечисляет это отдельным пунктом |
| AMX | Не заявлен |
| Отдельный NPU | Не заявлен |
| Виртуализация | AMD-V/IOMMU-класс функций платформы; exact feature matrix в карточке 2655 не приведена |
| SR-IOV | Заявлен для серии |
| AMD Secure Processor | Да |
| Secure Boot / hardware root of trust | Заявлено |
| AMD Platform Secure Boot | Заявлено в составе Infinity Guard |
| AMD Memory Guard | Заявлено в составе Infinity Guard |
| RAS | Enterprise-class RAS, обнаружение/предотвращение/коррекция ошибок на уровне платформы |
| Заявленный срок непрерывной эксплуатации | До 10 лет для семейства в материалах запуска |
| Чипсет | Отдельный настольный чипсет не требуется; SoC интегрирует I/O |
| Совместимые платы | Платы/модули с FL1, разработанные под EPYC Embedded 2005 Series; публичный список точных плат с 2655 не опубликован |
| BIOS/UEFI | EDK II в программной экосистеме; конкретная прошивка поставляется производителем платы |
| Минимальная версия BIOS/AGESA | Не заявлена публично для точного 2655 |
| Микрокод | Публичный номер ревизии не заявлен |
| Linux | Upstream Linux kernel drivers заявлены |
| Yocto | Поддерживается в экосистеме серии |
| Комплект поставки | Retail-box комплект не заявлен |
| Кулер в комплекте | Не заявлен |
| Требования к охлаждению | Системное охлаждение проектируется под 55 Вт nominal и выбранный cTDP 45–75 Вт с учётом 0–105 °C Tj |
| Пользовательская замена CPU | Не предусмотрена конструкцией BGA |
Общая оговорка из product brief AMD относится ко всему документу: характеристики и информация могут изменяться без предварительного уведомления. Для 2655 это не означает, что текущие значения считаются предварительными. На момент подготовки обзора актуальная карточка AMD повторяет основные параметры — 12/24, 2,7/4,5 ГГц, 12 МБ L2, 64 МБ L3, 55 Вт, cTDP 45–75 Вт, DDR5 ECC и 28 линий PCIe 5.0. Поэтому эти поля рассматриваются как действующие, а общая юридическая оговорка сохраняется как часть статуса документации.
Ядра, потоки, частоты и алгоритм boost
Двенадцать Zen 5 ядер дают 24 программных потока благодаря SMT. Для сетевой виртуализации, контейнеров, компрессии, программных маршрутизаторов и многопоточных storage-сервисов это позволяет распределять больше независимых очередей, чем на 8-ядерном 2435, при заметно меньшем тепловом бюджете, чем у многих сокетных серверных CPU. Однако 24 логических потока не эквивалентны 24 физическим ядрам: два потока одного ядра делят исполнительные ресурсы и кэши ядра, поэтому масштабирование зависит от нагрузки.
База 2,7 ГГц характеризует гарантируемый рабочий уровень в рамках номинального TDP при оговорённых AMD условиях. Максимум 4,5 ГГц относится к однопоточному boost, а не к постоянной частоте всех 12 ядер. Публичной all-core turbo таблицы для 2655 нет. Поэтому нельзя корректно писать, что процессор держит 4,5 ГГц на всех ядрах, и нельзя вычислять производительность рендера простым умножением 12 × 4,5 ГГц.
У embedded-процессора boost зависит от запаса по мощности, температуре, числу активных ядер и внутренних лимитов управления питанием. AMD не публикует для 2655 полный набор частотно-напряжённых кривых и длительность турбо-состояний. Практическая частота в компактном 1U-устройстве и в хорошо продуваемом промышленном шасси может отличаться при одинаковом CPU, но утверждать конкретные значения без телеметрии конкретной платы нельзя. Для проектирования правильнее исходить из base, cTDP и тепловой модели, а boost считать дополнительным запасом для кратковременных и малопоточных задач.
Диапазон cTDP 45–75 Вт — штатный способ адаптировать SoC к разным корпусам. На 45 Вт приоритетом становится теплоплотность и акустика, на номинальных 55 Вт — баланс, а верхняя конфигурация 75 Вт даёт системе больше энергетического бюджета. AMD не публикует для 2655 фиксированные частоты, соответствующие каждому cTDP, поэтому нельзя подставлять произвольные значения. Настройка cTDP выполняется на уровне платформы и прошивки, а не превращает BGA-компонент в обычный разгоняемый настольный процессор.
Открытого статуса unlocked multiplier для 2655 нет. Также нет публичных профилей PBO, Curve Optimizer или Ryzen Master, рассчитанных на эту embedded-платформу. Поэтому раздел о разгоне должен быть коротким: подтверждённый механизм адаптации мощности — cTDP, а пользовательский разгон множителем и андервольт с заданными диапазонами напряжения не документированы. Для серийного промышленного устройства важнее соблюдение валидации OEM, температуры VRM и длительной стабильности, чем достижение максимальной кратковременной частоты.
Кэш-память: L1, L2 и 64 МБ L3
Карточка AMD явно указывает 12 МБ L2 и 64 МБ L3. Объём L2 логично соответствует 1 МБ на каждое из 12 ядер, что согласуется с организацией Zen 5. L1 в exact-product card не вынесен отдельной строкой. На архитектурном уровне Zen 5 использует 32 КБ L1 инструкций и 48 КБ L1 данных на ядро. В таблице это отделено от точных полей карточки, чтобы не создавать впечатление, будто AMD специально публикует L1 именно для OPN 100-000001911.
64 МБ L3 — сильная сторона 2655 относительно младшего 2435 с 32 МБ. Большой последний уровень особенно полезен для многопоточных сервисов с повторным обращением к рабочим наборам, таблицам маршрутизации, индексам, метаданным storage и компилируемому коду. Но L3 не отменяет ограничение двух каналов DDR5: когда рабочий набор выходит за пределы кэшей и постоянно стримит данные из DRAM, пропускная способность памяти становится более заметным фактором.
Публичная документация не даёт измеренных задержек L1/L2/L3, межъядерных переходов и DRAM для точного 2655. Такие величины чувствительны к версии прошивки, частоте памяти, режиму DIMM и топологии. Поэтому чисел в наносекундах здесь нет. Для низколатентной сетевой обработки и real-time задач их надо измерять на финальной плате теми же ядрами, памятью и BIOS, которые попадут в серийное устройство.
Контроллер памяти DDR5 ECC: режимы, полоса и ограничения
Память — один из наиболее важных отличительных признаков EPYC Embedded 2005 Series. У 2655 два 64-битных канала DDR5, суммарно 128 бит, с sideband ECC. При одном модуле на канал AMD указывает DDR5-5600. При двух DIMM на канал частота снижается до DDR5-3600. Это не мелкая оговорка: плата с четырьмя физическими модулями получает большую потенциальную ёмкость, но меньшую пропускную способность памяти, чем конфигурация 1DPC.
Теоретический пик двухканальной DDR5-5600 составляет 89,6 ГБ/с: 5600 миллионов передач в секунду умножаются на 16 байт суммарной ширины двух каналов. Для DDR5-3600 получается 57,6 ГБ/с. Это расчётная пропускная способность интерфейса, а не результат STREAM или другого реального теста. Фактическая скорость ниже из-за протокольных накладных расходов, задержек, планирования обращений и особенностей контроллера.
ECC для embedded-сервера имеет практический смысл: исправляемые ошибки памяти должны обрабатываться без остановки сервисов, а неисправимые — своевременно обнаруживаться и попадать в механизмы RAS. AMD обозначает sideband ECC, то есть полноценную отдельную линию контроля, а не только внутренний on-die ECC микросхем DDR5. Для сетевого шлюза или массива хранения это важнее нескольких процентов синтетической пропускной способности.
Открытый brief показывает DDR5 ECC SO-DIMM в общей схеме платформы. При этом отдельная таблица точной модели не даёт списка поддерживаемых RDIMM и UDIMM и не публикует максимальную ёмкость памяти. Поэтому в обзоре нет придуманного предела в 128, 256 или 512 ГБ. Реальная максимальная конфигурация зависит от того, какие модули, плотности и топология разводки валидированы производителем платы.
Для рабочих нагрузок с большой памятью два канала становятся принципиальным отличием от Intel Xeon 6503P-B, у которого заявлены четыре канала DDR5 и максимальная ёмкость 1,13 ТБ. У 2655 сильнее компактность и тепловой профиль, но задачи, которые требуют огромного объёма DRAM или высокой устойчивой потоковой полосы, могут лучше соответствовать платформе с четырьмя или большим числом каналов. Именно по этой причине сравнивать embedded CPU только по ядрам и частоте недостаточно.
PCI Express 5.0, NVMe, USB и низкоскоростные интерфейсы
SoC предоставляет 28 линий PCI Express 5.0 и до 11 root ports. Для компактной embedded-платы это позволяет соединять с быстрыми Ethernet-контроллеры, FPGA, специализированные ASIC, NVMe-накопители и другие устройства без отдельного внешнего серверного чипсета. В материалах запуска AMD отдельно отмечает возможность агрегировать до 16 линий PCIe для высокоскоростной сетевой карты, FPGA или networking ASIC. Это пример маршрутизации, а не обязательная раскладка каждого изделия.
Официальная схема семейства показывает поддержку до четырёх NVMe. PCIe hot-plug расширен для сценариев, где накопители или периферия должны обслуживаться без полной остановки устройства. SR-IOV важен для виртуализированных сетевых функций: физическое PCIe-устройство может предоставлять виртуальные функции гостевым средам с меньшими накладными расходами, чем полностью программная эмуляция I/O.
Конкретную матрицу bifurcation — например, x16+x8+x4 или иные комбинации — AMD в кратком product brief 2655 не публикует. На готовой плате часть линий уже может быть занята сетевыми контроллерами, M.2/U.2, FPGA или внутренними мостами. Поэтому цифра 28 описывает ресурс SoC, а не число линий, которые обязательно окажутся на внешних разъёмах пользователя.
Кроме PCIe, заявлены четыре USB 3.2 Gen2 до 10 Гбит/с и один USB 2.0 до 480 Мбит/с. Низкоскоростная периферия содержит GPIO, I2C, I3C, SMBus, SPI и eSPI. Для embedded-устройств эти интерфейсы нужны не меньше PCIe: через них соединяются с системой датчики, контроллеры питания, EEPROM, сервисные микроконтроллеры, BMC и другая системная логика. Поддержка multi-SPI и нескольких boot-ROM сценариев помогает строить резервируемую прошивку.
BMC поддерживается платформой, но конкретный контроллер не встроен в спецификацию как обязательная модель. Производитель платы выбирает собственный BMC, сетевой интерфейс управления, видеовывод сервисной консоли и IPMI/Redfish-реализацию. Поэтому наличие BMC в общем материале семейства нельзя трактовать как интегрированную графику самого EPYC Embedded 2655.
Встроенная графика, медиаблок и вывод изображения
В официальной карточке AMD EPYC Embedded 2655 и product brief серии встроенная графика не заявлена. Там нет названия Radeon Graphics, числа CU, частоты GPU, видеовыходов или характеристик дисплейного контроллера. По этой причине любые сторонние базы, автоматически приписывающие модели Radeon, не используются как источник характеристики. Для точного 2655 iGPU остаётся не подтверждённой официальной документацией.
Аппаратный медиаблок с декодированием или кодированием H.264, H.265, AV1 и других форматов также не заявлен. Для NAS или edge-сервера, где требуется транскодирование видео, нельзя планировать проект так, будто SoC гарантированно имеет Radeon VCN. Нужно закладывать дискретный ускоритель, FPGA или отдельный медиапроцессор, если такая функция нужна системе.
Отсутствие заявленного iGPU не мешает серверной эксплуатации без локального монитора. Устройство может загружаться headless, управляться по сети и предоставлять сервисную консоль через BMC, установленный на плате. Но это уже функция системного проекта. В игровой сборке или обычном настольном ПК EPYC Embedded 2655 не является прямой заменой APU с видеоядром и стандартными HDMI/DisplayPort на материнской плате.
Инструкции, SIMD и вычислительные ускорения Zen 5
Базовая ISA — x86-64/AMD64. Zen 5 поддерживает современные векторные инструкции AVX и AVX2 и имеет полноценный 512-битный векторный тракт для AVX-512. Для вычислительных библиотек это важно в криптографии, сжатии, научных расчётах, обработке сигналов и части задач машинного обучения. При этом exact-product card 2655 не содержит длинной поинструкционной таблицы, поэтому в мегатаблице архитектурные возможности отделены от тех полей, которые AMD перечисляет именно для модели.
AVX-512 в Zen 5 реализован как часть общей вычислительной микроархитектуры, но наличие инструкции не гарантирует конкретный выигрыш в приложении. Код должен быть скомпилирован под подходящую ISA, данные — хорошо векторизоваться, а частота и тепловой бюджет — оставаться достаточными. Для 55-ваттного embedded SoC особенно важен баланс между интенсивным SIMD и тепловой плотностью: без измерений нельзя обещать ту же устойчивую частоту, что у гораздо более мощного сокетного EPYC.
Отдельный NPU в спецификации 2655 не заявлен. Intel AMX-подобный матричный блок также не перечислен. Следовательно, AI-нагрузки на этом SoC следует рассматривать прежде всего как CPU-инференс на Zen 5 и AVX-512 либо как работу с внешним ускорителем по PCIe 5.0. Для edge-инференса это может быть разумной архитектурой: CPU выполняет оркестрацию и предобработку, а тяжёлые матричные операции уезжают на GPU, NPU, FPGA или ASIC.
Виртуализация, безопасность и RAS
EPYC Embedded ориентирован на инфраструктурные сценарии, поэтому виртуализация и изоляция I/O являются частью платформенной логики. SR-IOV заявлен для семейства, а IOMMU-класс механизмов AMD используется для безопасного назначения PCIe-устройств виртуальным машинам. Публичная карточка 2655 не приводит отдельную матрицу всех AMD-V расширений по битам CPUID, поэтому здесь нет неподтверждённого перечня функций, который мог бы относиться к другой ветви EPYC.
AMD Secure Processor — выделенный встроенный процессор безопасности. В материалах запуска он участвует в аппаратном корне доверия и защищённой загрузке. В составе AMD Infinity Guard для платформы также заявлены AMD Platform Secure Boot и AMD Memory Guard. Последний предназначен для шифрования системной памяти, что снижает риск извлечения полезных данных из DRAM при физическом доступе к устройству.
Enterprise-class RAS для embedded-сервера нужен не для красивой строки в спецификации, а для непрерывной эксплуатации. AMD описывает обнаружение, предотвращение и коррекцию аппаратных ошибок, а также длительный режим работы семейства — до десяти лет в поле. Точный набор счётчиков, уровней machine check и процедур recovery зависит от реализации платы, BIOS и ОС, поэтому проектировщик должен тестировать реакции на ошибки на своём конечном изделии.
Длительность коммерческой поддержки также необычна для потребительского CPU. AMD говорит о десяти годах доступности компонентов и технической помощи для семейства и о пятнадцатилетнем периоде software maintenance в материалах запуска. Точная карточка 2655 отдельно показывает Last Time Buy 2036. Для телекоммуникационного или промышленного проекта это снижает риск вынужденной переработки платы из-за раннего снятия процессора с производства.
FL1 BGA, совместимые платы, BIOS и программная экосистема
FL1 — BGA-инфраструктура, а не сменный разъём. Плата должна быть спроектирована под посадочное место 40 × 40 мм, 1763 шара, питание SoC, DDR5-трассировку, PCIe 5.0 и тепловой отвод. Поэтому списка «совместимых материнских плат» в стиле AM5 не существует. Совместимость определяется конкретным проектом embedded-платы или модуля и тем, валидирован ли в его BOM OPN 100-000001911.
Отдельный чипсет не нужен: I/O die интегрирует контроллер памяти, PCIe, USB и системные интерфейсы. Это сокращает число крупных микросхем на плате и помогает уменьшить габариты, но переносит больше ответственности на разводку самого изделия. PCIe 5.0 требует строгого контроля целостности сигнала, материалов PCB, длины трасс и retimer/redriver решений. В готовой системе возможности по числу портов определяются не только CPU, но и качеством реализации платы.
AMD указывает EDK II как часть программной поддержки, Yocto для embedded-Linux и upstream Linux kernel drivers. Это важно для производителей, которые не хотят поддерживать закрытый форк ядра годами. Однако конкретная версия UEFI, AGESA, микрокода и минимальный номер BIOS для 2655 в публичной карточке не опубликованы. Такие данные поставляет изготовитель платы вместе с её прошивкой и матрицей совместимости.
Для эксплуатации это означает, что обновление BIOS следует рассматривать как часть firmware lifecycle всего устройства. Нельзя взять случайный файл прошивки от другой FL1-платы только потому, что в ней стоит процессор той же серии. Таблицы питания, маршрутизация GPIO, BMC, PCIe, память и периферия различаются. В embedded-системах BIOS тесно связан с конкретной аппаратной ревизией.
Версия микрокода CPU также не является статичной характеристикой модели в том же смысле, что частота или кэш. Она меняется с обновлениями firmware и ОС. Публичная карточка не закрепляет один номер микрокода за 100-000001911. Для аудита безопасности правильнее записывать фактическую ревизию на конкретном устройстве в момент сертификации, а не помещать в обзор число, которое вскоре устареет.
Питание, температура, охлаждение и требования к корпусу
Номинальный TDP 55 Вт делает 2655 заметно экономичнее многих сокетных серверных CPU с тем же числом ядер. Но TDP нельзя путать с мгновенным максимальным потреблением системы. AMD не публикует для модели отдельные PPT или Maximum Turbo Power. На плате дополнительно потребляют память, PHY, сетевые контроллеры, NVMe, BMC, DC/DC и другие узлы. Поэтому блок питания и VRM проектируются с запасом выше одной цифры 55 Вт.
Штатный cTDP 45–75 Вт позволяет одному OPN работать в нескольких тепловых классах. Нижняя граница полезна для пассивных и плотных систем, верхняя — для более производительных конфигураций с активным охлаждением. Номинальная строка 55 Вт остаётся точкой отсчёта. Нет публичной таблицы AMD, показывающей сколько процентов производительности теряет 2655 при 45 Вт или получает при 75 Вт, поэтому такие проценты в статье отсутствуют.
Диапазон температуры перехода указан как 0–105 °C. Отдельная сноска product brief говорит, что базовая частота при nominal TDP характеризуется в диапазоне Tj 0–95 °C. Эти две цифры описывают разные вещи: 105 °C — верхняя граница заявленного температурного диапазона, а 95 °C фигурирует в условии характеризации base frequency. Нельзя превращать 95 °C в «TjMax» или утверждать, что после 95 °C процессор немедленно останавливает работу.
Корпус lidless требует теплового решения, рассчитанного под конкретный модуль. Давление прижима, площадь холодной пластины, термоинтерфейс, тепловые трубки или vapor chamber определяет производитель устройства. Универсального коробочного кулера AMD не заявляет. Для 1U-шасси важны направленный воздушный поток и статическое давление вентиляторов; для fanless-систем — теплопроводящий корпус, тепловые перемычки и расчёт температуры окружающей среды.
Стабильность надо проверять не только коротким CPU stress. Для embedded-проекта более показателен длительный тест при максимальной рабочей температуре воздуха, полной нагрузке CPU, активном PCIe/NVMe и памяти, с одновременным контролем corrected errors, частот, VRM и состояния накопителей. Публичных таких результатов для коммерческого образца 2655 нет, поэтому температурные числа конкретного стенда в обзор не добавлены.
Производительность AMD EPYC Embedded 2655: что реально опубликовано
На 5 сентября 2026 года в открытом доступе не найдено воспроизводимого набора независимых тестов, где точно идентифицирован OPN 100-000001911, описана плата FL1, конфигурация DDR5, cTDP, версия BIOS и приведены результаты популярных CPU-бенчмарков. Это принципиальное ограничение обзора. Вместо оценки по соседнему EPYC или настольному Zen 5 ниже приведён аудит того, какие числа доступны, а какие отсутствуют.
| Бенчмарк / версия | Тип нагрузки | Результат точного AMD EPYC Embedded 2655 | Стенд | Дата / эпоха | Комментарий |
|---|---|---|---|---|---|
| PassMark CPU Mark | Смешанная CPU | Нет опубликованного результата точного SKU | Подтверждённого стенда нет | Проверка 05.09.2026 | Точная модель отсутствует в проверенной публичной выдаче |
| Geekbench 6 | Однопоточная и многопоточная | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Не подменяется результатом другого Zen 5 |
| Cinebench 2024 | CPU rendering | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Числа соседних моделей не используются |
| Cinebench R23 | CPU rendering | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Методика не опубликована для 2655 |
| Blender Benchmark 4.x | 3D rendering на CPU | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Оценка по частоте не является тестом |
| 7-Zip 24.x benchmark | Сжатие/распаковка | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Нет MIPS для точного OPN |
| SPEC CPU2017 | Integer/Floating Point | Нет публичного результата точного 2655 | Подтверждённого стенда нет | Проверка 05.09.2026 | Нельзя переносить SPEC от EPYC server SKU |
| Linux kernel / LLVM compile | Компиляция | Нет подтверждённого времени | Подтверждённого стенда нет | Проверка 05.09.2026 | Нет единой опубликованной методики |
| STREAM | Пропускная способность памяти | Нет измеренного результата | Подтверждённого стенда нет | Проверка 05.09.2026 | 89,6 ГБ/с для DDR5-5600 — только теоретический пик |
| OpenSSL / crypto | Криптография | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Zen 5 ISA известна, exact throughput не опубликован |
| ONNX Runtime / AI inference | CPU inference | Нет подтверждённого результата | Подтверждённого стенда нет | Проверка 05.09.2026 | Отдельный NPU не заявлен |
| Игровые тесты | FPS / 1% low | Нет подтверждённого exact-SKU набора | Подтверждённого стенда нет | Проверка 05.09.2026 | Платформа не позиционируется как игровая; iGPU не заявлена |
Отсутствие таблицы с выдуманными баллами — не пробел, а защита от неправильного вывода. Два процессора Zen 5 с одинаковым числом ядер могут значительно различаться по лимиту мощности, памяти и частотам. EPYC Embedded 2655 ограничен двухканальной DDR5 и 55-ваттным nominal TDP, тогда как настольный Ryzen может иметь другой power envelope, а сокетный EPYC — намного больше каналов памяти. Прямое копирование их баллов создало бы ложную точность.
Официальное сравнение AMD с Intel: это спецификации, а не бенчмарк
При запуске AMD сопоставляла 2655 с Intel Xeon 6503P-B по паспортным параметрам. Это полезно для понимания позиционирования, но не является тестом производительности. AMD отмечает 4,5 ГГц single-thread boost против 3,5 ГГц у Xeon 6503P-B, базу 2,7 против 2,0 ГГц и TDP 55 против 110 Вт. Эти величины можно проверять по карточкам производителей, но из них нельзя напрямую вывести время компиляции, число операций в секунду или FPS.
| Параметр | AMD EPYC Embedded 2655 | Intel Xeon 6503P-B | Что означает |
|---|---|---|---|
| Ядра / потоки | 12 / 24 | 12 / 24 | Одинаковое число физических и логических потоков |
| Базовая частота | 2,7 ГГц | 2,0 ГГц | У AMD выше паспортная base |
| Максимальная частота | 4,5 ГГц, 1T boost | 3,5 ГГц max turbo | У AMD выше максимальная однопоточная частота |
| Кэш последнего уровня | 64 МБ L3 | 48 МБ Intel Smart Cache | Объём и организация различаются |
| TDP | 55 Вт, cTDP 45–75 | 110 Вт | AMD имеет значительно меньший nominal power class |
| Память | 2× DDR5-5600 ECC | 4× DDR5-4800 ECC | Intel имеет больше каналов, AMD выше скорость на канал |
| Максимальный объём памяти | Не заявлен публично | до 1,13 ТБ | Преимущество Intel по документированной ёмкости |
| PCIe | 28 линий Gen5 | PCIe Gen5 платформы Granite Rapids-D | Точная доступная маршрутизация зависит от систем |
| Корпус | 40 × 40 мм FL1 BGA | 77,5 × 50 мм FCBGA4368 | AMD компактнее по площади корпуса |
| Интегрированная сеть / QAT | Не заявлены как встроенные блоки | Интегрированный LAN и Intel QAT заявлены | У Intel больше специализированной сетевой интеграции |
| AMX | Не заявлен | Заявлен | Intel имеет специализированные матричные инструкции |
| Бенчмарк exact SKU | Нет независимого набора | Не используется для вывода о 2655 | Таблица сравнивает спецификации |
Однопоточная и многопоточная работа без выдуманных баллов
Однопоточная производительность 2655 должна опираться на Zen 5 и возможность поднимать один поток до 4,5 ГГц. Это хороший паспортный уровень для embedded CPU, особенно на фоне 3,5 ГГц у официально сопоставляемого Intel 6503P-B. Но без Geekbench, SPECspeed или другого теста нельзя назначать точный процент преимущества. Реальная задержка сетевого control plane, JavaScript, Python, компилятора или базы данных зависит от IPC конкретного кода и поведения памяти.
В многопоточных задачах 12 физических ядер дают заметно больше ресурсов, чем 8-ядерный 2435, но ниже верхней 16-ядерной модели 2875. Номинальный TDP 55 Вт означает, что длительная нагрузка на все ядра будет работать в более жёстком энергетическом бюджете, чем у 75-ваттного 2875. Без измерений нельзя утверждать линейный прирост 50% над 2435 или ровно 75% производительности 2875: частоты под полной нагрузкой AMD не публикует.
Для web-сервисов, reverse proxy, программного маршрутизатора, IDS/IPS и контейнеров важен не только CPU score, но и распределение прерываний, NUMA/topology, размер L3, пропускная способность NIC и PCIe. 28 линий Gen5 позволяют соединять с быстрыми адаптеры, а 64 МБ L3 помогают удерживать горячие рабочие наборы. Два канала DDR5 остаются потенциальным пределом, когда многие ядра одновременно читают большие массивы данных.
Компиляция, рендер, научные задачи и серверные нагрузки
Компиляция ядра Linux, LLVM или большого C++-проекта хорошо масштабируется до умеренного числа ядер, поэтому 12C/24T выглядит уместно для edge-build узла. Здесь 64 МБ L3 полезны для фронтендов компилятора и многочисленных мелких файлов, а 4,5 ГГц помогает последовательным этапам линковки. Но точного времени сборки для 2655 нет. Разумная оценка платформы требует одинакового source tree, версии компилятора, файловой системы и NVMe.
CPU-рендеринг Blender или Cinema 4D — менее типичная задача для embedded SoC, но технически Zen 5 способен выполнять её. Длительная полностью векторизованная нагрузка показывает качество охлаждения и устойчивую all-core частоту. Именно поэтому она могла бы быть хорошим стресс-тестом платы, но называть 2655 «рендер-процессором» без результатов не стоит: 55-ваттный лимит и два канала памяти выбраны ради embedded-баланса, а не максимального throughput рабочей станции.
Научные расчёты выигрывают от AVX-512, но чувствительность к памяти очень разная. Плотная линейная алгебра с хорошей локальностью может активно использовать векторные блоки, тогда как STREAM-подобные операции быстро упираются в DRAM. Теоретические 89,6 ГБ/с двухканальной DDR5-5600 дают верхнюю границу интерфейса, но не измеренный bandwidth. Для вычислительного appliance стоит измерять собственный kernel, а не переносить результат с многоканального EPYC 9005.
В storage-сценариях 28 линий Gen5 и до четырёх NVMe в референсной схеме дают сильную основу для высокоскоростного массива, кэширования или edge-storage. CPU должен обрабатывать файловую систему, сетевые протоколы, RAID/erasure coding, компрессию и шифрование. Здесь 12 ядер — практичный компромисс между 8 и 16 ядрами серии. Но итоговые IOPS определяются накопителями, очередями, контроллерами, fsync-политикой и сетевым трактом сильнее, чем одной частотой CPU.
Для сетевых appliance полезна возможность отдать до 16 PCIe-линий высокоскоростному NIC/FPGA/ASIC, которую AMD показывает как сценарий серии. Оставшиеся линии могут обслуживать NVMe или другие устройства. В реальном продукте маршрутизация заранее фиксирована платой. При 100/200GbE и сложном packet processing bottleneck может перейти в память, PCIe, NIC offload или программный стек, поэтому тестировать надо пакеты в секунду, latency percentile и CPU utilization одновременно.
AI и инференс на EPYC Embedded 2655
Zen 5 подходит для CPU-инференса благодаря современной векторной части, но EPYC Embedded 2655 не заявляет отдельный NPU. Это означает, что небольшие модели, preprocessing, правила, классические алгоритмы ML и часть нейросетевых inference-задач можно выполнять на CPU, а тяжёлые модели лучше выносить на внешний ускоритель. PCIe 5.0 даёт достаточно современный интерфейс для дискретного GPU, FPGA или специализированного inference ASIC.
Сравнивать 2655 по AI с Intel Xeon 6503P-B только по частоте особенно некорректно: у Intel заявлен AMX, специализированный матричный механизм, которого AMD в 2655 не перечисляет. В то же время выбор edge-платформы зависит от конкретного фреймворка, типа данных, модели и внешнего ускорителя. Публичных MLPerf или воспроизводимых ONNX Runtime результатов для точного AMD OPN нет, поэтому лидер по AI из этих паспортов не определяется.
Хорошая конфигурация AI-appliance на 2655 — CPU как управляющий и сетевой процессор плюс внешний accelerator по PCIe. Такой подход сохраняет сильные стороны SoC: компактный BGA, ECC-память, 28 Gen5 линий, RAS и низкий nominal TDP. Ограничение — два канала DDR5, поэтому модели, которые постоянно гоняют большой объём данных через CPU DRAM, требуют отдельной проверки bandwidth.
Игры: почему FPS для этой модели не является главным критерием
AMD EPYC Embedded 2655 не позиционируется как игровой процессор. Для него не заявлена встроенная Radeon-графика, нет потребительской материнской платы с обычным сокетом и отсутствует независимый набор игровых тестов exact SKU. Поэтому таблица с придуманными FPS была бы особенно вводящей в заблуждение. Соединить систему с дискретным GPU технически можно через PCIe, если конкретная плата выводит подходящее число линий, но это уже нестандартный системный проект.
В играх частота до 4,5 ГГц и Zen 5 дают современную основу, однако два канала памяти и особенности firmware embedded-платы могут влиять на latency. Кроме того, BGA-система не предлагает обычного пути апгрейда CPU. Для домашнего игрового ПК сокетный Ryzen рациональнее по совместимости, BIOS, охлаждению и доступности. 2655 имеет смысл использовать для графических задач только там, где его embedded-функции нужны по основной причине проекта.
| Игра / тест | Разрешение | Видеокарта | Средний FPS | 1% low | Статус данных |
|---|---|---|---|---|---|
| Cyberpunk 2077 | Нет подтверждённого теста | Нет подтверждённого стенда | Нет данных | Нет данных | Exact-SKU результат не опубликован |
| Counter-Strike 2 | Нет подтверждённого теста | Нет подтверждённого стенда | Нет данных | Нет данных | Exact-SKU результат не опубликован |
| Baldur’s Gate 3 | Нет подтверждённого теста | Нет подтверждённого стенда | Нет данных | Нет данных | Exact-SKU результат не опубликован |
| Factorio benchmark | Нет подтверждённого теста | Не требуется для CPU-теста | Нет данных | Нет данных | Exact-SKU результат не опубликован |
| Общий gaming suite | — | — | Нет данных | Нет данных | FPS с другого Zen 5 не используется |
Сравнение с EPYC Embedded 2435 и 2875
Внутри серии 2655 занимает среднюю позицию. Он заметно мощнее младшего 2435 по числу ядер и объёму L3, но экономичнее 2875 по номинальному TDP. Все три имеют максимальный boost до 4,5 ГГц, поэтому различия в длительном throughput задаются главным образом числом ядер, L3, base и power envelope. При этом общий I/O-класс серии — DDR5 ECC и PCIe 5.0 — сохраняется.
| Параметр | EPYC Embedded 2435 | EPYC Embedded 2655 | EPYC Embedded 2875 |
|---|---|---|---|
| OPN | 100-000001912 | 100-000001911 | 100-000001910 |
| Ядра / потоки | 8 / 16 | 12 / 24 | 16 / 32 |
| Base / max | 2,8 / 4,5 ГГц | 2,7 / 4,5 ГГц | 3,0 / 4,5 ГГц |
| L3 | 32 МБ | 64 МБ | 64 МБ |
| TDP | 45 Вт | 55 Вт | 75 Вт |
| cTDP | 45–55 Вт | 45–75 Вт | 45–75 Вт |
| Конфигурация die по AMD brief | 1 CCD + 1 IOD | 1 CCD + 1 IOD | 2 CCD + 1 IOD |
| Память | 2× DDR5 ECC | 2× DDR5 ECC | 2× DDR5 ECC |
| PCIe | 28× Gen5 | 28× Gen5 | 28× Gen5 |
| Роль в серии | Минимум ядер и тепла | Баланс ядер, L3 и TDP | Максимум ядер |
2435 подходит там, где восемь ядер достаточны и приоритет — минимальный nominal TDP. 2655 добавляет 50% физических ядер и удваивает L3 при росте TDP на 10 Вт, что выглядит особенно интересно для виртуализации, storage и сетевых сервисов средней плотности. 2875 — вариант для максимального CPU throughput в том же классе платформы, но требует теплового решения под 75 Вт nominal. Точные проценты производительности между ними без единой тестовой методики не приводятся.
Сравнение с Intel Xeon 6503P-B: сильные стороны разных подходов
Xeon 6503P-B — уместный конкурент не потому, что платформы одинаковы, а потому что AMD сама использует его для позиционирования 2655. У Intel также 12 ядер и 24 потока, но платформа Granite Rapids-D заметно крупнее и имеет 110-ваттный TDP. AMD отвечает 40-миллиметровым FL1, 55 Вт, более высокой base/max частотой и 64 МБ L3. Для компактного edge-узла это убедительные паспортные преимущества.
Intel, в свою очередь, документирует четыре канала DDR5-4800 и до 1,13 ТБ памяти, а также интегрированные сетевые функции и Intel QuickAssist. Для appliance, где нужен большой DRAM working set, встроенный Ethernet или QAT, эти блоки могут сократить число внешних микросхем и разгрузить ядра. AMX также даёт Intel специализированный путь для матричных AI-операций. Поэтому нельзя объявлять 2655 универсально лучшим только на основании TDP и частоты.
Прямой выбор между ними определяется архитектурой устройства. Приоритет 2655 — малая площадь, умеренное питание, PCIe 5.0 для внешних ускорителей и современный Zen 5. Приоритет 6503P-B — более широкая документированная память и интегрированные network/accelerator функции. В обоих случаях итоговая плата — специализированное BGA-изделие, а не потребительская материнская плата.
Сценарии применения и реальные узкие места
Сетевой шлюз, маршрутизатор и firewall
Для сетевого appliance 12 Zen 5 ядер можно разделить между control plane, dataplane, шифрованием, IDS/IPS и сервисными контейнерами. Большой L3 помогает при работе с таблицами потоков, а PCIe 5.0 — с высокоскоростным NIC или FPGA. Главный риск — не «нехватка GHz», а пропускная способность памяти и организация очередей. При высокой packet rate нужен тест с реальными размером пакетов, RSS/RPS, IRQ affinity и используемыми offload-функциями NIC.
NAS, SAN и edge-storage
В storage-системе полезны ECC, до четырёх NVMe в референсной схеме, PCIe hot-plug и 12 ядер для файловых сервисов. 64 МБ L3 могут снизить обращения к DRAM для метаданных. Ограничением станет количество реально выведенных PCIe-линий и выбранный сетевой интерфейс. Для массива с несколькими Gen5 SSD сам CPU не гарантирует максимальные IOPS: понадобятся достаточно быстрый NIC, корректная NUMA/IRQ-настройка, охлаждение накопителей и оптимизированная файловая система.
Промышленный контроллер и edge-аналитика
Для промышленной системы привлекательны длительный период поставок, ECC, RAS и возможность работы в компактном корпусе. 12 ядер позволяют совместить PLC-adjacent сервисы, обработку данных, локальную базу, телеметрию и виртуальные машины. Однако реальное соответствие промышленному температурному диапазону всего устройства определяется не только Tj CPU: память, VRM, накопители и сетевые PHY имеют собственные допустимые температуры, а 0–105 °C относится к junction процессора.
Виртуализация и контейнеры
24 логических потока дают разумную плотность небольших VM и контейнеров. PCIe SR-IOV позволяет уменьшить I/O overhead, ECC и RAS повышают надёжность. Ограничение — два канала памяти и не заявленная публично максимальная ёмкость. Если рабочие VM требуют сотен гигабайт RAM и высокой memory bandwidth, платформа с большим числом каналов может быть предпочтительнее, даже при схожем числе CPU-ядер.
Телекоммуникационное устройство с FPGA/ASIC
PCIe 5.0 делает 2655 хорошим хостом для внешнего dataplane accelerator. AMD прямо приводит конфигурацию до x16 под NIC/FPGA/networking ASIC как сценарий серии. CPU может заниматься управлением, оркестрацией, протоколами верхнего уровня и сервисами, а специализированный чип — линией данных. Такой раздел ролей часто эффективнее, чем попытка выполнить весь пакетный тракт на 12 универсальных ядрах.
Варианты системной конфигурации
Для 2655 правильнее говорить не о «сборке ПК», а о типовой архитектуре embedded-платы. Минимальная конфигурация содержит BGA SoC, два канала ECC DDR5, boot flash, питание, системный контроллер и сетевой интерфейс. Storage-вариант добавляет несколько NVMe и высокоскоростной NIC. AI-вариант отдаёт часть PCIe внешнему ускорителю. Управляемый серверный вариант добавляет BMC, отдельный management Ethernet и резервируемую прошивку.
- Компактный firewall. 2× DDR5-5600 ECC, NIC на PCIe 5.0, небольшой NVMe, cTDP 45–55 Вт, активное или хорошо рассчитанное пассивное охлаждение.
- Edge-storage. 2× DDR5-5600 ECC, несколько NVMe, сетевой адаптер 25/50/100GbE в зависимости от платы, BMC, cTDP 55–75 Вт.
- AI appliance. ECC DDR5, внешний accelerator по PCIe 5.0, отдельный NVMe для моделей и данных, 55–75 Вт для CPU при достаточном охлаждении.
- Промышленный контроллер. Более консервативный cTDP, резервируемая загрузка, ECC, watchdog/BMC-логика платы, строгая валидация температуры и длительная нагрузка.
- Виртуализационный edge-узел. Максимально валидированный объём ECC-памяти конкретной платы, SR-IOV-capable NIC, быстрый NVMe и тщательное распределение vCPU/IRQ.
Во всех вариантах выбор cTDP должен совпадать с возможностями VRM и охлаждения, заявленными изготовителем платы. Нельзя считать 75 Вт автоматически доступными на любом модуле только потому, что CPU допускает верхнюю границу cTDP. Серийная плата может быть валидирована на более узкий диапазон. Точная матрица режимов относится к документации изделия, а не к общему brief процессора.
Апгрейд и ремонтопригодность
Главное ограничение апгрейда — BGA. Владелец не меняет 2655 на 2875 обычной операцией снятия кулера и установки нового CPU. Даже при совпадении корпуса необходимы BGA-демонтаж, реболл/пайка и гарантия совместимости питания, firmware и термопрофиля. Для промышленной техники это сервисная операция уровня производства, а не штатный пользовательский upgrade.
Поэтому жизненный цикл планируют на уровне платы. Если через несколько лет требуется больше CPU throughput, проще заменить модуль или ревизию системной платы на изделие с 2875 или следующим поколением, сохранив внешние интерфейсы. Плюс такого подхода — компактность и надёжность пайки; минус — отсутствие гибкости сокетной платформы.
При закупке запасных частей имеет смысл фиксировать не только название 2655, но и базовый OPN 100-000001911, ревизию платы, BIOS, конфигурацию памяти и BOM периферии. Суффиксные номера из AMD Product Master нельзя автоматически считать эквивалентными без документа поставщика. Для длительной эксплуатации такая дисциплина важнее, чем поиск самого дешёвого BGA-чипа на вторичном рынке.
Сильные и слабые стороны AMD EPYC Embedded 2655
Плюсы
- 12 ядер Zen 5 и 24 потока в компактном embedded-классе.
- Высокий для сегмента boost до 4,5 ГГц и база 2,7 ГГц.
- 64 МБ L3, вдвое больше, чем у младшего EPYC Embedded 2435.
- Номинальный TDP 55 Вт и широкий cTDP 45–75 Вт.
- 28 линий PCIe 5.0 для NIC, NVMe, FPGA, ASIC и внешних ускорителей.
- DDR5 ECC и server-class RAS для длительной эксплуатации.
- Компактный FL1 BGA 40 × 40 мм с интегрированным I/O.
- Долгий продуктовый цикл: AMD указывает Last Time Buy 2036.
- Современная программная база: EDK II, Yocto и upstream Linux kernel drivers.
- Функции безопасности AMD, среди них Secure Processor, Platform Secure Boot и Memory Guard.
Минусы
- Только два канала DDR5, что ограничивает memory bandwidth относительно более крупных серверных платформ.
- Максимальный объём памяти публично не заявлен, как и точная матрица RDIMM/UDIMM.
- BGA не допускает простой апгрейд CPU и усложняет ремонт на компонентном уровне.
- Нет независимого массива бенчмарков exact SKU, поэтому нельзя оперировать надёжными Cinebench, SPEC, compile или FPS числами.
- Встроенная графика и медиаблок не заявлены; для локального display или транскодирования нужен системный план с внешними средствами.
- All-core turbo и максимальная CPU power не опубликованы.
- Публичной матрицы BIOS/AGESA и списка точных плат с 2655 нет; совместимость задаётся OEM-платформой.
- Розничная доступность низкая; модель ориентирована на производителей оборудования и дистрибьюторские партии.
- Нет заявленного отдельного NPU или AMX-подобного блока для матричных AI-задач.
- В официальной таблице есть топологическая особенность 1 CCD + 1 IOD при 64 МБ L3, которую brief не раскрывает подробнее.
Историческая оценка на старте и актуальность в 2026 году
На момент представления в декабре 2025 года EPYC Embedded 2005 Series закрывала нишу между старыми embedded-семействами с DDR4/PCIe 3.0 и более крупными серверными платформами. Zen 5, DDR5-5600 и PCIe 5.0 радикально обновили I/O и вычислительную часть при сохранении компактного BGA. 2655 оказался центральной моделью: не минимальная 8-ядерная и не максимальная 16-ядерная, а 12-ядерный вариант с 64 МБ L3 и 55 Вт.
Позиционирование AMD против Xeon 6503P-B подчёркивало три параметра: меньший корпус, вдвое меньший nominal TDP и более высокие базовая/максимальная частоты при равных 12 ядрах и 24 потоках. Эти преимущества легко понять на уровне проектирования платы. Однако уже на старте было видно и обратную сторону: у Intel четыре канала памяти и больше специализированной сетевой интеграции. Поэтому 2655 не заменяет любую Granite Rapids-D систему, а предлагает другой баланс.
На сентябрь 2026 года модель остаётся актуальной. PCIe 5.0 не устарел, DDR5-5600 остаётся современной памятью, Zen 5 обеспечивает высокий IPC, а продуктовый цикл только начался. Главный вопрос для покупателя — не «хватит ли CPU через год», а существует ли готовая плата, модуль или appliance с нужной разводкой I/O и подтверждённым OPN. Для embedded рынка качество экосистемы изделия важнее розничной популярности процессора.
В сравнении со старым EPYC Embedded 3000 переход особенно заметен: новое семейство получает Zen 5, DDR5 и PCIe 5.0, но при этом 2005 Series не пытается повторить максимальное число PCIe-линий старшей платформы. Это показывает смену акцента: 2005 Series предназначена для более компактных систем, где 28 быстрых Gen5 линий лучше соответствуют габаритам и TDP, чем очень широкий, но старый Gen3 I/O.
EPYC Embedded 4005 Series остаётся альтернативой внутри AMD для тех, кому важен AM5 и более широкий диапазон TDP до 170 Вт, а также модели с более крупным L3. 2005 Series выгоднее там, где критичны 40-миллиметровый BGA, низкая мощность и интеграция. Выбор между 2005 и 4005 — это прежде всего выбор механики и системного бюджета, а не простой рейтинг по ядрам.
Кому подходит AMD EPYC Embedded 2655
- Производителям сетевых appliance, которым нужны 12 современных x86-ядер, ECC и PCIe 5.0 в 40-миллиметровом BGA.
- Разработчикам NAS/SAN и edge-storage, где важны NVMe, hot-plug, RAS и умеренный TDP.
- Промышленным OEM, для которых длительный горизонт закупок и программного сопровождения важнее сменного сокета.
- Edge-virtualization системам с умеренным объёмом памяти и активным использованием SR-IOV.
- Платформам с внешним FPGA/NPU/GPU, которым нужен современный PCIe-хост и CPU orchestration.
- Телекоммуникационным узлам, где можно разделить control plane и ускоренный dataplane.
Кому AMD EPYC Embedded 2655 не подходит
- Обычному домашнему пользователю, которому нужен сменный процессор, розничная материнская плата и простой апгрейд.
- Игровой системе, где важны массовая совместимость, подтверждённые FPS и обычный выбор видеокарт/BIOS.
- Рабочей станции с очень большим объёмом DRAM, поскольку публично заявлены только два канала и не раскрыт максимальный объём.
- AI-системе, рассчитывающей на встроенный NPU или AMX; такие блоки для 2655 не заявлены.
- Медиасерверу, который требует гарантированного аппаратного видеотранскодера; медиаблок CPU не заявлен.
- Проекту, где CPU должен меняться в поле без пайки; FL1 является BGA.
Практическая проверка перед выбором платформы
Перед утверждением 2655 в BOM стоит получить у поставщика платы точную строку процессора и базовый OPN 100-000001911, затем сверить поддержку cTDP, память, lane routing, BMC и версию firmware. Для DDR5 нужно знать не только число слотов, но и режим 1DPC/2DPC: два модуля на канал переводят официальный режим с 5600 до 3600 MT/s. Для PCIe — какие линии реально выведены и где используются retimer, NIC или NVMe.
Далее проверяется thermal design. Система должна держать длительную нагрузку при требуемой температуре окружающей среды без неконтролируемого снижения частоты, ошибок памяти и перегрева VRM. Диапазон 0–105 °C Tj относится к процессору, но не освобождает от ограничений других компонентов. Для 75-ваттного cTDP особенно важно, чтобы это значение было валидировано конкретной платой и охлаждением.
Третий этап — нагрузочное тестирование именно рабочего профиля. Для firewall это packets per second, latency p50/p99/p999, VPN throughput и packet loss. Для storage — IOPS, bandwidth, fsync latency, rebuild и error injection. Для виртуализации — VM density, memory pressure и SR-IOV. Для AI — latency и throughput конкретной модели. Синтетический CPU score полезен только как дополнительный показатель и не заменяет эти измерения.
Наконец, фиксируется software baseline: UEFI/BIOS, микрокод, версия ядра Linux, firmware NIC/NVMe, настройки IOMMU и SR-IOV. Именно такая запись позволяет через годы воспроизвести сертифицированное состояние embedded-устройства. Для модели с Last Time Buy 2036 эта дисциплина особенно важна, потому что одна и та же аппаратная платформа может эксплуатироваться намного дольше типичного настольного ПК.
Итоговый вердикт
AMD EPYC Embedded 2655 — удачно сбалансированный 12-ядерный Zen 5 SoC для компактной инфраструктуры. Его наиболее убедительная комбинация — 12C/24T, 64 МБ L3, 2,7/4,5 ГГц, 55 Вт nominal, cTDP 45–75 Вт, DDR5 ECC и 28 линий PCIe 5.0 в FL1 BGA 40 × 40 мм. Это не урезанный настольный Ryzen, а специализированная embedded-платформа с длительным продуктовым циклом, RAS, безопасной загрузкой и системным I/O.
У модели есть и чёткие ограничения. Два канала памяти не предназначены для задач, где нужен огромный DRAM bandwidth; BGA не допускает обычный апгрейд; встроенная графика и медиаблок официально не заявлены; max memory, all-core turbo и maximum CPU power не опубликованы. Кроме того, к сентябрю 2026 года отсутствует полноценная независимая база exact-SKU тестов, поэтому корректный обзор не может честно превратить архитектурные преимущества Zen 5 в вымышленные баллы Cinebench, SPEC или FPS.
Для сетевого устройства, edge-storage, промышленного сервера или узла с FPGA/ASIC 2655 выглядит особенно сильным там, где 16 ядер 2875 избыточны, а 8 ядер 2435 уже тесны. Он даёт 64 МБ L3 и 12 ядер при 55 Вт, сохраняя тот же современный I/O. Для конечного заказчика лучший способ купить эту модель — выбирать готовую плату или систему, где прямо указан 2655 либо OPN 100-000001911, а не пытаться искать универсальный сменный процессор.
Итог: AMD EPYC Embedded 2655 стоит рассматривать как центральный вариант EPYC Embedded 2005 Series для долгоживущих 1P-устройств, которым важны высокая однопоточная частота, двенадцать Zen 5 ядер, ECC и PCIe 5.0 при умеренном тепловом бюджете. Его ценность раскрывается в правильно спроектированной embedded-плате; вне этой среды преимущества BGA SoC быстро превращаются в ограничения. До появления воспроизводимых независимых тестов оценивать производительность следует по реальному приложению на целевой плате, а не по результатам соседних процессоров.
