AMD EPYC Embedded 8C24P — специализированный односокетный серверный SoC семейства EPYC Embedded 8004 для платформы SP6. В официальной таблице AMD этой модели соответствуют 12 ядер Zen 4c, 24 потока, базовая частота 2,45 ГГц, максимальная частота до 3,0 ГГц, 32 МБ L3, номинальный TDP 100 Вт и диапазон cTDP 70–100 Вт. Контроллер памяти рассчитан на шесть каналов DDR5-4800 с ECC, а I/O-комплекс семейства выводит до 96 линий PCI Express 5.0. Главное отличие от массового серверного EPYC 8024P состоит не только в числе ядер, но и в принадлежности к Embedded-линейке, где важны длительный жизненный цикл платформы, функции отказоустойчивости и интеграция в сетевые, storage и промышленные системы.

У 8C24P есть важная оговорка, которую нельзя скрывать за привычным словом «релиз». На актуальной странице AMD спецификации именно этого SKU по-прежнему снабжены пометкой engineering projections с датой 30 сентября 2024 года: это инженерные прогнозные характеристики, опубликованные до окончательной конфигурации продукта, и AMD прямо предупреждает, что реальные финальные параметры способны отличаться. При этом OPN 100-000001546 присутствует в продуктовых материалах, а платы 2026 года от производителей промышленного оборудования уже перечисляют 8C24P в таблицах совместимости. Поэтому корректная формулировка такова: модель существует как официально сопоставленный SKU и поддерживается частью реальных SP6-плат, но публичная карточка AMD не снимает с её характеристик статус инженерной проекции. Ниже все спорные поля отделены от подтверждённых, а значения из обычных EPYC 8004 не переносятся на Embedded 8C24P без оговорки.

AMD EPYC Embedded 8C24P: точная идентичность и место в каталоге

Самый надёжный идентификатор модели — не сокращённое имя на витрине, а сочетание AMD EPYC Embedded 8C24P и базового OPN 100-000001546. Именно эта пара стоит в официальном product brief AMD. В PDF после имени встречается запись 8C24P с надстрочным номером 3. Этот индекс является номером сноски об инженерном статусе характеристик и не образует модель «8C24P3». Ошибка особенно вероятна при автоматическом распознавании таблиц, когда сноска превращается в часть названия.

В экосистеме AMD OPN выполняет роль заказа и идентификации значительно лучше, чем попытка искать аналоги Intel S-Spec или ARK ID. S-Spec и ARK относятся к номенклатуре Intel и к 8C24P не применяются. Отдельного AMD-аналога ARK ID в публичной карточке не заявлено. Для закупки, сверки BOM и проверки серверной платы следует использовать 100-000001546, а затем сверять имя 8C24P, сокет SP6, 12 ядер и 100-ваттный номинальный TDP. Такая комбинация отделяет процессор от 8124P, 8224P и обычного 8024P.

Прямо подтверждённого boxed/PIB-артикула для 8C24P в открытой продуктовой карточке AMD нет. Дистрибьюторские каталоги обозначают 100-000001546 как tray-позицию, что соответствует типичному B2B-каналу для EPYC Embedded, однако отдельную розничную коробку с кулером AMD для этого OPN публично не описывает. Поэтому в спецификациях ниже комплектный кулер отмечен как «не заявлен», а не как гарантированно отсутствующий. Публичного списка OEM-вариантов с отдельными OPN тоже нет. В экспортных и продуктовых списках AMD встречаются записи с цифровыми суффиксами после базового OPN, но их значение и привязка к конкретным коммерческим исполнениям 8C24P не раскрыты; использовать такие суффиксы как подтверждённые разновидности этого процессора нельзя.

По позиционированию 8C24P — нижняя по числу ядер модель Embedded 8004: выше стоит 16-ядерный 8124P, затем 24-, 32-, 48- и 64-ядерные варианты. При этом 8C24P не является восьмиядерником: цифра 8 в начале имени не кодирует количество активных ядер. Фактическая конфигурация — 12 ядер и 24 аппаратных потока. Низшая граница cTDP 70 Вт делает эту модель особенно заметной в линейке, потому что более старшие Embedded 8004 рассчитаны на более высокий энергетический бюджет.

Где купить AMD EPYC Embedded 8C24P

Отдельно от покупки самого процессора имеет смысл смотреть платы, где 8C24P уже указан производителем. Advantech AIMB-593 и IBASE/IBT MBB1002 — примеры SP6-плат с прямой записью 8C24P в таблицах CPU support. Это не означает, что каждая такая плата продаётся с установленным процессором: конфигурация поставки определяется конкретным системным интегратором. Для промышленного проекта заказ обычно строится через BOM, подтверждение ревизии платы, BIOS и доступности CPU у поставщика, а не через поиск одной розничной коробки.

Статус модели, дата появления и почему 2023 год нельзя считать точной датой выпуска

В интернете встречается дата 18 сентября 2023 года. Она относится к запуску обычного серверного семейства AMD EPYC 8004 Siena, куда вошли 8024P, 8124P, 8224P и другие стандартные модели. Для AMD EPYC Embedded 8C24P эта дата некорректна как дата появления конкретного embedded-SKU. Embedded-линейка с 8C24P была представлена позднее; профильные публикации о запуске датированы 1 октября 2024 года, а сама AMD привязывает инженерные характеристики 8C24P к 30 сентября 2024 года.

Поэтому в сводной таблице для 8C24P указано: публичный анонс Embedded-модели — октябрь 2024 года, а подтверждённая дата начала массовых серийных продаж отдельным полем AMD не опубликована. Это точнее, чем механически переносить дату обычной Siena. Тем более что актуальная страница AMD всё ещё оставляет именно 8C24P под оговоркой engineering projections. Такая ситуация необычна: OPN уже попадает в каталоги поставщиков и списки поддержки плат, но открытая карточка не превращает прогнозные параметры в безусловно финальную спецификацию.

Стартовая цена для 8C24P также не объявлена. Нельзя подставлять 1kU-цену обычного EPYC 8024P или 8124P: это другие SKU с собственными OPN и иными коммерческими условиями. Embedded-процессоры часто проходят через контрактные каналы, и цена зависит от объёма, жизненного цикла, условий поставки и соглашения с интегратором. Поэтому корректное значение для поля launch price — «не заявлена».

Мегатаблица характеристик AMD EPYC Embedded 8C24P

Группа	Параметр	AMD EPYC Embedded 8C24P	Статус и пояснение
Идентичность	Полное имя	AMD EPYC Embedded 8C24P	Подтверждено AMD.
Идентичность	Серия	EPYC Embedded 8004	Подтверждено AMD.
Идентичность	OPN / Product ID	100-000001546	Прямое сопоставление в product brief AMD.
Идентичность	Другие подтверждённые OPN	Нет данных	Базовый OPN подтверждён; значения суффиксных экспортных записей не раскрыты как отдельные коммерческие исполнения 8C24P.
Идентичность	Intel S-Spec	Не применимо	S-Spec — идентификатор Intel.
Идентичность	Intel ARK ID	Не применимо	ARK — каталог Intel.
Идентичность	Tray / boxed	Tray у профильных поставщиков; boxed ID не подтверждён	AMD не публикует отдельный PIB/boxed OPN для точного SKU.
Идентичность	OEM-исполнения	Не перечислены публично	Требуется документация конкретного интегратора.
Статус	Статус спецификаций	Engineering projections	Оговорка AMD датирована 30.09.2024 и сохраняется на публичной странице.
Статус	Публичный анонс Embedded-линейки с 8C24P	Октябрь 2024	Не путать с запуском обычной EPYC 8004 18.09.2023.
Статус	Начало массовых продаж exact SKU	Не подтверждено публично	Платы и поставщики SKU уже перечисляют, но AMD не публикует отдельную production-date.
Статус	Стартовая цена	Не заявлена	Контрактный Embedded/B2B-сегмент.
Назначение	Сегмент	Встраиваемый серверный SoC	Networking, security, storage, industrial, edge.
Назначение	Сокетность	1P	Только односокетные системы.
Поколение	Платформа / кодовое имя	Siena, EPYC 8004	Подтверждено архитектурой SP6.
Поколение	Архитектура ядер	Zen 4c	Плотностная реализация Zen 4 для Siena.
Поколение	Техпроцесс CPU-кристаллов	5 нм TSMC	Подтверждено AMD для 8004.
Поколение	Техпроцесс I/O die exact SKU	Не указан в exact embedded brief	Не заполняется по сторонним базам.
Корпус	Сокет	SP6	Подтверждено AMD.
Корпус	Физическое исполнение	LGA4844 на совместимых платах	Подтверждается документацией плат SP6.
Ядра	Физические ядра	12	Подтверждено AMD.
Ядра	Потоки	24	SMT, два потока на ядро.
Ядра	P/E-гибридная схема	Нет	Все активные ядра относятся к Zen 4c.
Топология	Архитектурный максимум CCD	До 4 CCD для семейства 8004	Это максимум архитектуры, не утверждение о числе активных CCD у 8C24P.
Топология	CCX на CCD	До 2	В архитектуре 8004 по 8 ядер и 16 МБ L3 на CCX.
Топология	Точное распределение 12 ядер по CCD/CCX	Не опубликовано AMD	Не выводится из данных сторонних баз.
Частоты	Базовая частота	2,45 ГГц	Инженерная проекция AMD.
Частоты	Максимальная частота	до 3,0 ГГц	Максимум для любого одного ядра при нормальных условиях.
Частоты	All-core boost	Не заявлен AMD для 8C24P	Число 2,95 ГГц встречается в сторонних источниках и не принимается как официальное поле exact SKU.
Частоты	BCLK / опорная частота	Не заявлена в public brief	Значение 100 МГц из сторонних баз не используется как официальная спецификация.
Разгон	Множитель	Не опубликован как пользовательская характеристика	EPYC Embedded не позиционируется как разгонная платформа.
Разгон	Разгон по множителю	Не заявлен	Официальный механизм управления мощностью — cTDP 70–100 Вт.
Кэш	L1	до 32 КБ инструкций + 32 КБ данных на ядро	Архитектура 8004; суммарно до 64 КБ L1 на ядро.
Кэш	L2	до 1 МБ на ядро	Приватный unified L2.
Кэш	L3	32 МБ	Подтверждено exact-строкой AMD.
Кэш	Размер строки кэша	64 байта	Архитектура EPYC 8004.
Питание	Номинальный TDP	100 Вт	Инженерная проекция AMD.
Питание	cTDP	70–100 Вт	Инженерная проекция AMD.
Питание	Отдельный Maximum/Turbo Power	Не заявлен	Не подменяется потребительскими PPT/Turbo Power.
Температуры	Tjmax	Не заявлено	Публичного exact-поля AMD нет.
Температуры	Tcase max	Не подтверждено для exact SKU	75 °C встречается в агрегаторах и у стандартных P-моделей, но не принято как официальное final-значение 8C24P.
Память	Тип	DDR5 ECC	Подтверждено семейственной спецификацией и платами.
Память	Максимальная скорость	DDR5-4800 / 4800 MT/s	Подтверждено AMD.
Память	Каналы	6	Подтверждено AMD.
Память	Теоретическая пропускная способность	230,4 ГБ/с	Расчёт 6 × 38,4 ГБ/с, не результат теста.
Память	ECC	Да	Включая серверные RAS-механизмы семейства.
Память	RDIMM	Подтверждено совместимыми платами	Advantech AIMB-593 и IBASE/IBT MBB1002 используют DDR5 RDIMM ECC.
Память	UDIMM	Не подтверждено	Не следует переносить поддержку с AM5.
Память	LRDIMM	Не подтверждено для exact SKU в проверенных открытых материалах	Ограничение определяется платой и BIOS.
Память	Архитектурно до DIMM на канал	до 2 DPC для семейства	На подтверждённых платах AIMB-593 и MBB1002 реализован 1 DPC.
Память	Максимальный объём по Embedded product brief	до 1,152 ТБ для платформы 8004	12 × 96 ГБ; реальный предел конкретной платы определяется числом слотов и QVL.
Память	Реальный максимум AIMB-593 / MBB1002	576 ГБ	6 × 96 ГБ на этих платах.
Память	Interleaving	2/4/6 каналов в Embedded brief	Архитектурный guide другой ревизии упоминает 2/3/6; расхождение рассматривается отдельно.
I/O	PCI Express	PCIe 5.0 x96	Подтверждено AMD для 8004.
I/O	CXL	CXL 1.1+	До 48 P-линий архитектуры конфигурируются как PCIe/CXL; реальная разводка зависит от платы.
I/O	SATA	До 32 линий конфигурируются как SATA на уровне архитектуры	Количество физических SATA-портов определяется платой.
I/O	Дополнительные PCIe Gen3	Архитектурное описание упоминает 8 bonus Gen3 lanes	Не все платы обязаны выводить их в пользовательские слоты.
Графика	Встроенный GPU	Нет	iGPU и видеовыходы процессором не предоставляются.
Медиа	Аппаратный медиакодек	Не заявлен	Нет встроенного графического медиаблока как у APU.
ISA	x86-64	Да	64-битная серверная архитектура AMD.
ISA	AVX-512	Да	Zen 4c реализует AVX-512 через 256-битный datapath с двухпроходным выполнением 512-битных операций.
ISA	VNNI / BF16	Да	Подтверждено для архитектуры 8004.
AI	NPU	Нет	Ускорение AI на CPU опирается на SIMD/VNNI/BF16, отдельного NPU нет.
Виртуализация	AMD-V / SVM	Да	Серверная виртуализация Zen 4c.
Виртуализация	SEV / SEV-ES / SEV-SNP	Поддержка поколения	Фактическая доступность зависит от BIOS, гипервизора и OEM-конфигурации.
Безопасность	Secure Boot / TSME / Shadow Stack	Поддержка платформы EPYC 8004	Нужна активация и реализация OEM там, где функция конфигурируется.
Безопасность	CXL memory encryption	Поддерживается поколением	Часть AMD Infinity Guard для 4-го поколения EPYC 8004/9004.
RAS	Memory ECC / AMDC	Да	Advanced Memory Device Correction для отказов DRAM-устройства.
RAS	Runtime post-package repair DRAM	Да, функция семейства	Исправление проблемных строк памяти во время эксплуатации.
Embedded	Non-Transparent Bridging	Да	Для active-active и межхостового PCIe-взаимодействия.
Embedded	DRAM Flush to NVMe	Да, Embedded 8004	Механизм сохранения данных при потере питания.
Embedded	Dual SPI	Да, функция Embedded-платформы	Поддержка двух ROM для BIOS/secure bootloader.
Embedded	Device Identity Attestation	Да, функция Embedded-линейки	Для проверки идентичности устройства в доверенной инфраструктуре.
Embedded	Yocto Project Framework	Поддержка заявлена	Ориентация на встраиваемые Linux-системы.
Плата	Чипсет/PCH	Отдельный потребительский чипсет не требуется	EPYC 8004 — SoC; документация MBB1002 указывает PCH N/A.
Плата	Совместимые примеры	Advantech AIMB-593; IBASE/IBT MBB1002	8C24P прямо присутствует в их CPU support.
BIOS	Тип BIOS на примерах плат	AMI / AMI EFI, SPI flash	Точная минимальная версия для 8C24P публично не универсализирована.
BIOS	Минимальная версия BIOS	Нет универсального значения	Проверяется для конкретной модели и ревизии платы.
Микрокод	Точный CPUID stepping / microcode revision	Не опубликован для exact SKU	Семейство относится к Family 19h Models A0h–AFh; exact stepping не подменяется семейным диапазоном.
Охлаждение	Комплектный кулер	Не заявлен	Для промышленной сборки используется одобренный SP6 heatsink.
Охлаждение	Требование к корпусу	Серверный/промышленный воздушный тракт	Нужно охлаждать CPU, VRM, RDIMM, NIC и NVMe; точный airflow задаёт плата/шасси.

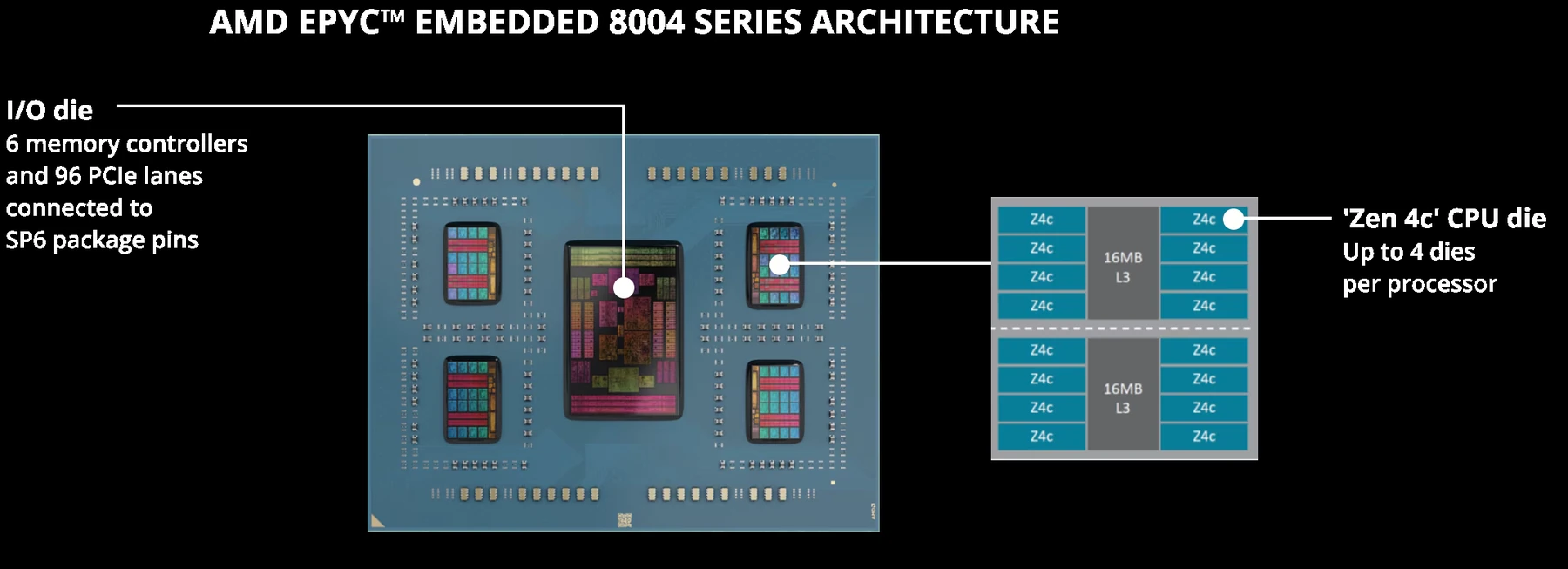

Zen 4c и Siena: устройство процессорной платформы

Siena сохраняет чиплетную схему EPYC, но адаптирует её под плотность, энергопотребление и периферийную насыщенность односокетных edge-систем. Центральный I/O die связывает вычислительные CCD через Infinity Fabric и одновременно содержит контроллеры памяти и высокоскоростного ввода-вывода. Для EPYC 8004 архитектурный максимум составляет четыре CCD. Каждый CCD способен содержать два CCX, а каждый CCX — до восьми ядер, разделяющих 16 МБ L3. Такая схема даёт до 16 ядер и 32 МБ L3 на полностью активный CCD.

У 8C24P опубликованы 12 ядер и 32 МБ L3, но AMD не раскрывает в открытом exact-описании, на скольких физических CCD распределены эти ядра и каким образом отключены отдельные блоки. Поэтому арифметический вывод не принимается за топологию конкретного экземпляра. Для настройки NUMA и оценки задержек это важно: количество кристаллов, CCX и активных маршрутов Infinity Fabric влияет на локальность памяти и кэша. Практическую топологию следует читать из ACPI, SMBIOS и системных инструментов на реальной плате.

Zen 4c не является E-ядром в смысле гибридных процессоров. Все 12 ядер одного класса ISA и имеют SMT. Отличие Zen 4c от обычного Zen 4 связано с более плотной физической реализацией, оптимизированной для большого числа ядер и эффективности площади. Для системного программного обеспечения нет необходимости делить потоки на P- и E-классы: планировщик видит однородные x86-64 ядра с двумя аппаратными потоками на каждое.

Один активный Zen 4c core имеет до 32 КБ L1 для инструкций и до 32 КБ L1 для данных, а также до 1 МБ приватного L2. Два аппаратных потока одного ядра совместно используют его L2. L3 организован на уровне CCX: до восьми ядер делят 16 МБ. Все уровни используют 64-байтную cache line. Для 8C24P общая заявленная ёмкость L3 — 32 МБ, а совокупный L2 при 12 активных ядрах составляет до 12 МБ.

Частоты, boost и управление энергетическим бюджетом

Базовая частота 8C24P указана как 2,45 ГГц, а максимальная — 3,0 ГГц. В терминологии AMD максимальная частота в продуктовой таблице означает частоту, достижимую любым одним ядром при нормальных условиях. Это не обещание, что все 12 ядер будут постоянно работать на 3,0 ГГц. На устойчивую частоту влияют число активных потоков, выбранный cTDP, температурный режим, лимиты платы и штатные алгоритмы управления питанием.

Официального значения all-core boost для 8C24P AMD не публикует. В некоторых агрегаторах встречается 2,95 ГГц, и та же цифра попадает в отдельные таблицы производителей плат, хотя строка AMD даёт максимум 3,0 ГГц. Эти данные нельзя склеивать в одно поле: 3,0 ГГц остаётся официальным max-frequency, а 2,95 ГГц не следует объявлять гарантированным all-core turbo exact SKU. Особенно это важно из-за статуса engineering projections.

Номинальный TDP 100 Вт сочетается с официальным cTDP 70–100 Вт. Для встраиваемой системы это полезнее классического потребительского разгона. Интегратор проектирует платформу под выбранный энергетический предел, снижая требования к теплоотводу при сохранении того же набора интерфейсов и шести каналов памяти. При меньшем лимите уменьшается доступный запас мощности и, следовательно, устойчивые частоты в длительной нагрузке.

Публичный exact-документ не предоставляет пользовательского множителя, таблицы P-states, напряжений или методики ручного разгона. Поэтому для 8C24P корректно говорить о штатном power management, cTDP и политике BIOS, а не о разгоне по множителю. Точно так же нет открытого набора воспроизводимых данных по undervolting этого SKU. Для промышленной эксплуатации главным критерием остаётся прохождение валидации платы, памяти и охлаждения в заданном диапазоне мощности.

DDR5-4800, шесть каналов и реальный предел объёма памяти

Контроллер памяти — одна из сильных сторон SP6. Шесть каналов DDR5-4800 при полной загрузке каналов дают теоретическую пиковую пропускную способность 230,4 ГБ/с: один 64-битный канал DDR5-4800 переносит 38,4 ГБ/с по простой расчётной формуле, а шесть каналов — в шесть раз больше. Это теоретический потолок интерфейса, а не измерение STREAM на 8C24P. Реальная пропускная способность ниже из-за протокольных накладных расходов, паттерна доступа, interleaving, таймингов и NUMA.

Embedded product brief указывает для EPYC Embedded 8004 до 1,152 ТБ DDR5, что соответствует 12 модулям по 96 ГБ при двух DIMM на канал. В архитектурном руководстве семейства встречаются другие верхние числа — в одной таблице 1,5 ТБ, а в описании memory/I/O даже до 3 ТБ. Более новая общая карточка серверной 8004 также показывает иной семейный максимум. Эти цифры относятся к разным уровням документации, ревизиям и допустимым конфигурациям. Для exact 8C24P безопасным публичным ориентиром остаётся 1,152 ТБ из Embedded brief, но реальная плата способна ограничивать объём существенно сильнее.

Например, Advantech AIMB-593 и IBASE/IBT MBB1002 имеют по шесть слотов DDR5 RDIMM, то есть физически реализуют 1 DIMM на канал. При модулях по 96 ГБ максимальный объём для этих плат составляет 576 ГБ. Это хороший пример того, почему фраза «процессор поддерживает до 1,152 ТБ» не равна «любая плата с 8C24P принимает 1,152 ТБ». Для BOM всегда действует меньший предел из возможностей контроллера, разводки платы, квалифицированного списка модулей и версии BIOS.

ECC является частью серверной концепции, а совместимые платы прямо используют DDR5 RDIMM ECC. Поддержка UDIMM для exact 8C24P в проверенных документах не подтверждена. Поэтому ставить обычные настольные DDR5 UDIMM на основании совпадения частоты 4800 нельзя. В серверной сборке нужны модули того класса, который указан в руководстве платы. Это же относится к rank-конфигурации, плотности DRAM и совместимости 96-гигабайтных модулей.

PCI Express 5.0, CXL и SATA: 96 линий как главный ресурс платформы

AMD указывает для EPYC Embedded 8004 до 96 линий PCI Express 5.0. Для 12-ядерного 8C24P это необычно высокий показатель I/O на ядро. Именно поэтому процессор интересен не как дешёвый CPU для обычного сервера, а как основа системы с несколькими сетевыми адаптерами, NVMe-накопителями, FPGA, ускорителями или специализированными картами. На уровне архитектуры 48 G-линий работают как PCIe 5.0, а ещё 48 P-линий способны быть PCIe 5.0 или CXL 1.1+. Конкретная плата разводит их в соответствии со своей схемой.

До 32 линий архитектура разрешает конфигурировать в SATA-режим, но это не означает 32 физических SATA-разъёма на любой плате. MBB1002, например, предоставляет четыре SATA-порта и отдельные высокоскоростные коннекторы для NVMe/PCIe. Производитель платы расходует линии на слоты, MCIO, сетевые контроллеры и периферию в соответствии с целевым применением. Поэтому при проектировании storage-системы нужно смотреть block diagram платы, а не только число x96 в карточке CPU.

CXL 1.1+ важен для ускорителей и устройств расширения, но наличие CXL в CPU не делает любой разъём CXL-совместимым. Трассировка, retimer, BIOS и устройство должны поддерживать нужный режим. На практике платы прямо маркируют соответствующие слоты или MCIO-подключения. В простой системе с одним NVMe и одной NIC значительная часть ресурса x96 остаётся незадействованной; в сетевом appliance такой запас линий сокращает число ступеней PCIe-коммутирования.

Встроенная графика, видеовыход и медиавозможности

У AMD EPYC Embedded 8C24P нет встроенного GPU и нет медиаблока класса Radeon. Процессор не предназначен для вывода изображения через HDMI или DisplayPort сам по себе. Платы AIMB-593 и MBB1002 в своих спецификациях не предоставляют процессорную графику; локальный видеовыход зависит от того, добавил ли производитель платы отдельный BMC/графический контроллер либо установлена дискретная карта.

Отсутствие iGPU не является недостатком для целевых сетевых и storage-устройств, где управление идёт по serial console, BMC или удалённым сервисам. Для лабораторной workstation-сборки это означает, что одного CPU и монитора недостаточно: нужен путь вывода изображения, предусмотренный конкретной платой. Аппаратное кодирование H.264, HEVC или AV1, привычное по APU и дискретным Radeon, также не является функцией 8C24P.

AVX-512, VNNI, BF16 и вычислительные инструкции

Zen 4c в EPYC 8004 поддерживает AVX-512. Реализация использует 256-битный datapath и выполняет 512-битные операции за два прохода, что позволяет сохранить плотную физическую реализацию ядра и избежать отдельного 512-битного тракта. AMD отдельно подчёркивает VNNI и BF16 — инструкции, полезные для целочисленного и низкоточного машинного обучения, а также для некоторых HPC-задач.

Поддержка AVX-512 не означает наличие отдельного AI-ускорителя. У 8C24P нет NPU и нет встроенного GPU для GPGPU. Весь такой код исполняется на CPU-ядрах. Для inference на умеренных моделях, preprocessing, криптографии и DSP-подобных операциях VNNI/BF16 полезны, но количественную скорость конкретной модели нельзя назвать без воспроизводимых тестов. Архитектурно 12 ядер и максимум 3,0 ГГц задают иной профиль, чем у высокочастотных edge-процессоров или дискретного GPU.

Кроме AVX-512, поколение Zen 4c включает современный набор x86-64 инструкций, AVX/AVX2, FMA, AES и средства управления памятью. В архитектурном руководстве отдельно описаны 5-level paging и оптимизации строковых операций. Для системного ПО это означает поддержку больших виртуальных адресных пространств и актуальных серверных компиляторных целей. В production-среде набор доступных инструкций следует проверять CPUID на реальном образце и не привязывать бинарник к неподтверждённому stepping.

Виртуализация и конфиденциальные виртуальные машины

EPYC 8004 относится к поколениям, где AMD-V/SVM сочетается с аппаратной защитой виртуальных машин. Семейство поддерживает Secure Encrypted Virtualization, расширения SEV-ES и Secure Nested Paging. Для четвёртого поколения EPYC AMD указывает усиленное шифрование памяти и большое количество независимых шифровальных контекстов, а также шифрование памяти, подключённой через CXL. Это особенно актуально для edge-серверов, где один физический узел обслуживает несколько изолированных функций.

Наличие функции в кремнии не равно её доступности в любой сборке. SEV-SNP требует подходящей версии BIOS/AGESA, настроек платформы, поддержки гипервизора и корректного firmware stack. Системный интегратор должен проверять не только CPU support list, но и security feature matrix конкретной платы. Аналогично IOMMU и passthrough проверяются с реальными NIC, NVMe и FPGA, особенно при использовании SR-IOV и DPDK.

Безопасность AMD Infinity Guard и embedded-функции доверия

Для поколения EPYC 8004 AMD Infinity Guard включает Secure Boot, Transparent Secure Memory Encryption, Shadow Stack и семейство SEV. Часть этих возможностей зависит от включения производителем платформы. Поэтому в техническом задании нужно разделять «поддерживается процессором» и «активировано в конкретном изделии». Особенно это важно для промышленных устройств с собственным secure boot chain и подписанной прошивкой.

Embedded-линейка добавляет Device Identity Attestation, позволяющую строить проверку идентичности устройства и доверенной загрузочной цепочки. Dual SPI даёт платформе возможность использовать два SPI ROM, что удобно для схем с основной и резервной прошивкой. Аппаратная основа не заменяет OEM-логику переключения, защиту от отката и процедуру recovery, но позволяет заложить такие механизмы на уровне платформы.

RAS: коррекция памяти, восстановление и отказоустойчивость

Серверный класс 8C24P определяется не только ECC как исправлением одиночного бита. Платформа EPYC 8004 поддерживает Advanced Memory Device Correction, рассчитанную на восстановление при отказе целого DRAM-устройства, а также runtime post-package repair для изоляции дефектных строк памяти. Эти механизмы снижают вероятность остановки из-за деградации DIMM и важны для систем, которые должны работать непрерывно.

Non-Transparent Bridging позволяет связывать два хоста по PCIe без представления их как обычной иерархии root-complex/endpoint. Это полезно для active-active appliance, failover и обмена данными между контроллерами. Наличие NTB — одно из отличий embedded-ориентации, которое почти не видно в обычных CPU-бенчмарках, но способно быть центральным требованием промышленного проекта.

Сокет SP6, платы и отсутствие обычного чипсета

SP6 — односокетная платформа, физически использующая LGA4844 на совместимых платах. Она ориентирована на Siena и не совместима с AM5, SP3 или SP5 по принципу «похожий серверный процессор». Механика сокета, направляющие, распиновка и firmware отличаются. Поэтому при закупке недостаточно записи AMD EPYC — плата должна прямо поддерживать EPYC 8004 и конкретно 8C24P.

Отдельного потребительского чипсета у такой системы нет: значительная часть I/O находится в самом SoC. В документации MBB1002 поле PCH отмечено как N/A. Это меняет подход к выбору платы. Вместо сравнения чипсетов нужно смотреть, как конкретный производитель развёл 96 Gen5-линий, сколько реализовал RDIMM-слотов, какие NIC стоят на борту, есть ли MCIO, сколько SATA, какие механизмы управления и какой power delivery рассчитан на нужный TDP.

Advantech AIMB-593

AIMB-593 — Micro-ATX-плата, в актуальном datasheet которой AMD EPYC Embedded 8C24P присутствует в CPU support table. Для него указаны 12 ядер, 2,45 ГГц, 32 МБ L3 и 100 Вт. В колонке максимальной частоты у Advantech стоит 2,95 ГГц, что расходится с 3,0 ГГц у AMD. Приоритет имеет AMD: 3,0 ГГц остаётся официальным max-frequency, а число в таблице платы следует трактовать только в контексте конкретной платформенной документации, а не как новое универсальное значение процессора.

Плата имеет шесть DDR5 RDIMM-слотов с ECC и 1 DPC, до 576 ГБ при 96-гигабайтных модулях. Высокоскоростная разводка включает несколько PCIe Gen5 x16 и MCIO, а сетевой блок сочетает 10GbE и 2.5GbE-контроллеры. BIOS — AMI EFI во SPI flash. Это как раз тот класс платы, где 8C24P раскрывает смысл большого I/O: процессор с 12 ядрами способен обслуживать несколько PCIe-устройств без потребности в старшем 24- или 32-ядерном SKU.

IBASE/IBT MBB1002

MBB1002 — eATX-плата с сокетом SP6. В её документации 8C24P указан как 12-ядерный 100-ваттный вариант 2,45–3,0 ГГц с 32 МБ L3. Шесть DDR5-4800 RDIMM-слотов дают тот же практический предел 576 ГБ при 96 ГБ на слот. Плата предоставляет несколько PCIe Gen5 x16, NVMe/MCIO и встроенные 10GbE-контроллеры. В описании прямо отсутствует PCH, что хорошо иллюстрирует SoC-подход Siena.

Ни одна из этих плат не создаёт универсального обещания совместимости для всех ревизий. При замене процессора в существующей SP6-системе нужно сверять точный CPU support list для ревизии PCB и требуемую версию BIOS. Публичные материалы не дают единой минимальной версии BIOS для 8C24P, применимой ко всем производителям.

BIOS, микрокод и что именно проверять перед установкой

Для 8C24P нет универсальной прошивки, потому что BIOS собирается под конкретную плату. Производитель интегрирует firmware AMD, и именно его release notes определяют, когда появился exact SKU support. Запись AMI BIOS сообщает поставщика базовой прошивочной платформы, но не гарантирует совместимость с новым OPN. Перед установкой 100-000001546 необходимо получить таблицу поддержки CPU для конкретной ревизии платы и сопоставить её с версией прошивки.

Семейство Siena относится к AMD Family 19h Models A0h–AFh, но это диапазон процессорного семейства, а не exact CPUID stepping 8C24P. Публичная документация exact SKU не сообщает stepping и минимальную microcode revision, поэтому в мегатаблице эти поля не заполняются догадкой. Современные Linux-дистрибутивы доставляют microcode через пакеты и раннюю загрузку, а OEM BIOS содержит свой набор исправлений; в производственной системе обе части проходят совместную валидацию.

Питание, охлаждение и температурные ограничения

Номинальные 100 Вт выглядят умеренно по меркам больших EPYC, но серверный thermal design нельзя свести к выбору кулера с такой же цифрой на коробке. В том же шасси находятся VRM, шесть RDIMM, быстрые NVMe, сетевые контроллеры и PCIe-карты, а система часто работает круглосуточно при плотной установке. Нужен направленный воздушный поток через радиатор SP6 и соседние горячие компоненты. Для стойки или компактного edge-корпуса температура входящего воздуха и статическое давление вентиляторов имеют не меньшее значение, чем паспортный TDP CPU.

Официальный exact Tjmax в публичной карточке 8C24P не указан. Значение 75 °C встречается в сторонних базах и у стандартных P-моделей EPYC 8004, но переносить его на exact embedded-SKU как финальный лимит нельзя. При инженерном проектировании используются thermal design guide и пределы, которые поставляет AMD или OEM для конкретной платформы. Рабочий диапазон окружающей среды платы также не равен допустимой температуре кристалла процессора.

Advantech для своей SP6-платформы предлагает серверное охлаждение с заметным запасом по рассеиваемой мощности. Это не означает, что такой кулер входит в комплект 8C24P. В публичной exact-спецификации комплектный thermal solution не заявлен, поэтому охлаждение следует считать отдельной частью BOM. Механическая совместимость с SP6 обязательна; решения для настольных сокетов или SP3 нельзя устанавливать только из-за сходства серверного форм-фактора.

Энергопотребление, андервольт и стабильность

Для exact 8C24P в открытых источниках не найдено воспроизводимых измерений package power, wall power или joules per task. Поэтому нельзя заявить, что система потребляет ровно 100 Вт под нагрузкой: 100 Вт — номинальный TDP процессора, а не показание ваттметра на входе блока питания. Потребление всей платформы зависит от RDIMM, NIC, накопителей, вентиляторов, VRM и других устройств.

Официально документированным инструментом изменения энергетического профиля служит cTDP 70–100 Вт. Данных по ручному undervolting exact SKU нет. Для промышленной системы неподтверждённые напряжения противоречат цели длительной стабильной эксплуатации: любые изменения питания требуют stress-test, проверки памяти, I/O soak и наблюдения за RAS-счётчиками. В серийном изделии важнее воспроизводимость на партии процессоров, чем удачный индивидуальный образец.

Публичные тесты AMD EPYC Embedded 8C24P: что реально найдено

Самая важная часть обзора производительности — не придумывать числа там, где их нет. На 25 сентября 2026 года в проверенных публичных базах не обнаружено воспроизводимых результатов именно AMD EPYC Embedded 8C24P с OPN 100-000001546. База Mersenne/Prime95 прямо сообщает, что для этой модели результатов нет. Другие агрегаторы показывают спецификации, но их разделы benchmark также пусты. Это согласуется с нишевым B2B-статусом и ограниченной публичностью платформы.

Источник / тест	Версия или эпоха	Тип нагрузки	Результат exact 8C24P	Конфигурация стенда	Комментарий
Mersenne / Prime95 benchmark database	Состояние базы 2026	FFT / вычислительная нагрузка Prime95	Нет результатов	Нет	Страница exact AMD EPYC Embedded 8C24P сообщает No benchmarks found.
Technical City, exact CPU page	Проверка 2026	Синтетические и прикладные CPU-бенчмарки	Нет подтверждённых измерений	Нет	Используются спецификационные данные, а не стенд exact SKU.
fpsbench, exact CPU page	Проверка 2026	CPU benchmark scores	No benchmark data available	Нет	Процентильное описание без исходных результатов не принимается как измеренный тест.
ServeTheHome, запуск Embedded 8004	Октябрь 2024	Продуктовый обзор запуска	Отдельного benchmark 8C24P нет	Не тестовый стенд exact SKU	Материал подтверждает позиционирование и cTDP, но не измеренную производительность.

Отсутствие benchmark-score — тоже результат проверки. Оно означает, что PassMark, Cinebench, Geekbench, SPEC CPU, Blender, LLVM compile time или игровые FPS для 8C24P нельзя честно заполнить числами соседнего 8024P или 8124P. Даже при общей микроархитектуре различаются число ядер, L3, TDP и firmware. Для CPU со статусом engineering projections перенос чужих цифр особенно рискован.

Матрица нагрузок и наличие точных результатов

Сценарий	Релевантность для 8C24P	Подтверждённый score / время / FPS	Что можно утверждать без подмены
Однопоточная нагрузка	Средняя	Нет данных exact SKU	Максимальная частота заявлена до 3,0 ГГц; отдельный ST-балл не опубликован.
Многопоточная CPU-нагрузка	Высокая	Нет данных exact SKU	12 ядер, 24 потока, cTDP 70–100 Вт; sustained frequency не опубликована.
Компиляция	Средняя/высокая для edge-разработки	Нет времени сборки	24 потока полезны для параллельных build-систем; точное ускорение не измерено.
Рендеринг CPU	Технически возможен, не основной профиль	Нет Blender/Cinebench exact	Нельзя переносить результат 8124P или desktop Zen 4.
Научные расчёты	Зависит от задачи	Нет exact SPEC/HPC	Есть AVX-512, BF16, VNNI и шестиканальная DDR5.
AI inference на CPU	Релевантен для лёгких edge-задач	Нет tokens/s или samples/s exact	Поддерживаются VNNI/BF16; NPU отсутствует.
Виртуализация	Высокая	Нет VMmark/консолидационных результатов	24 hardware threads, AMD-V, SEV-family, большое число PCIe-линий.
Networking/NFV	Очень высокая	Нет exact Mpps/Gbps	96 PCIe 5.0, 6-канальная память, embedded-функции; DPDK performance зависит от NIC и настройки.
Storage	Очень высокая	Нет exact IOPS/GB/s	Большой I/O-бюджет и DRAM Flush to NVMe; фактические IOPS определяются накопителями и платой.
Игры	Низкая	Нет FPS и 1% low	iGPU отсутствует; процессор не позиционируется как игровой, exact gaming dataset не найден.

Однопоточная производительность

Для однопоточных задач главный предел 8C24P виден уже из спецификации: потолок 3,0 ГГц. Zen 4c сохраняет современную IPC-базу и ISA Zen 4, но не стремится к частотам настольных Ryzen или высокочастотных edge-процессоров. Это осознанный баланс Siena: плотность, I/O и эффективность важнее рекордной реакции одного потока.

Без Cinebench R23 или R24 Single, Geekbench и SPECspeed exact SKU числовую оценку давать нельзя. По той же причине неверно брать 3,0-гигагерцевый результат 8124P и считать его равным: у него вдвое больше L3, другой активный core-count и иной cTDP. Даже одинаковый max clock не гарантирует одинаковой частоты в конкретной фазе теста.

Для control-plane сервисов, orchestration, файловых метаданных и процессов, которые плохо масштабируются на много потоков, 8C24P не следует оценивать по числу 24 threads. Важны реальная latency и sustained single-core boost на конкретной прошивке. Проект, чувствительный к одному потоку, требует измерения на инженерном или серийном образце в целевой плате.

Многопоточная производительность и параллельные задачи

Двенадцать физических ядер и SMT дают 24 аппаратных потока. Это достаточная плотность для edge-узла, где часть ядер обслуживает сетевой dataplane, часть — storage или контейнеры, а несколько оставляются под системные процессы. Однако номинальный TDP 100 Вт и максимум 3,0 ГГц показывают, что модель не предназначена для абсолютной многопоточной пропускной способности уровня 48- или 64-ядерных Siena.

Для долгих all-core нагрузок cTDP имеет прямое значение. При 70-ваттной конфигурации устойчивый performance envelope ниже, чем при 100 Вт, хотя интерфейсы и число ядер остаются теми же. Переводить это в фиксированный процент потери производительности нельзя без измерений: разные задачи по-разному нагружают execution units, память и I/O.

В практическом сервере многопоточность часто ограничивается не ALU, а памятью или устройствами. Шесть DDR5-каналов и 96 Gen5-линий дают 8C24P необычно большой ресурс на 12 ядер. Модель ориентирована на ситуации, где требуется много DMA и высокоскоростных устройств, но 32–64-ядерный compute был бы избыточен по теплу, цене и загрузке.

Компиляция, рендеринг, научные расчёты и AI

Параллельные компиляторы способны использовать 24 потока, а 12 МБ суммарного L2 и 32 МБ L3 уменьшают часть обращений к DDR5. Но exact time-to-build Linux kernel, LLVM или Chromium публично не измерен. Для CI в edge-проекте 8C24P используется одновременно как build-node и стенд целевой архитектуры; производительность сборки оценивается собственным репозиторием и toolchain.

CPU-рендеринг работает на современной x86-64 системе, но это не профиль 8C24P. Blender Cycles, Corona и Cinebench способны загрузить все 24 потока, однако старшие Siena имеют больше ядер и L3, а высокочастотные рабочие станции — более высокий clock. Без exact измерений нельзя присвоить 8C24P рендер-время или место в рейтинге.

В научном ПО более интересны AVX-512 и память. Векторные kernel, линейная алгебра, криптография и некоторые signal-processing нагрузки получают современную ISA, но 256-битный внутренний datapath Zen 4c нужно учитывать при ручной оптимизации. Программный код измеряется с актуальным компилятором, подходящим -march и привязкой потоков; заявленная поддержка AVX-512 сама по себе не определяет FLOPS.

Для AI на CPU VNNI и BF16 помогают inference и отдельным этапам preprocessing. При этом отдельного NPU нет, а большой transformer или computer-vision pipeline чаще требует дискретного ускорителя. Здесь 96 PCIe 5.0 становятся сильной стороной платформы: процессор способен быть host CPU для accelerator без дефицита внешних линий. Точный throughput зависит от ускорителя, runtime и модели, а не только от 8C24P.

Игры и графические нагрузки

AMD EPYC Embedded 8C24P не является игровым процессором. Он не имеет iGPU, не предлагает потребительского AM5-стека, а его максимальная частота 3,0 ГГц заметно ниже игровых Ryzen. Подключить дискретную видеокарту к подходящей SP6-плате позволяет PCIe, но embedded-система остаётся серверной платформой с иными приоритетами.

Публичных тестов 1080p, 1440p или 4K с указанием GPU, среднего FPS и 1% low для exact 8C24P не найдено. Поэтому таблица игр с числами была бы выдумкой. В серверном обзоре полезнее зафиксировать отсутствие данных и объяснить, что ресурсы платформы оптимизированы под I/O, ECC, RAS и длительную доступность, а не под максимальный игровой frame rate.

Сравнение с соседними AMD EPYC Embedded 8004

Модель	Ядра / потоки	Base / max	L3	Nominal TDP	cTDP	Память / PCIe	Положение
AMD EPYC Embedded 8C24P	12 / 24	2,45 / 3,0 ГГц	32 МБ	100 Вт	70–100 Вт	6× DDR5-4800, PCIe 5.0 x96	Минимум ядер и самый низкий cTDP-порог Embedded 8004.
AMD EPYC Embedded 8124P	16 / 32	2,45 / 3,0 ГГц	64 МБ	125 Вт	120–150 Вт	6× DDR5-4800, PCIe 5.0 x96	Больше ядер и вдвое больше L3.
AMD EPYC Embedded 8224P	24 / 48	2,55 / 3,0 ГГц	64 МБ	160 Вт	155–225 Вт	6× DDR5-4800, PCIe 5.0 x96	Удвоенное число ядер относительно 8C24P.
AMD EPYC Embedded 8324P	32 / 64	2,65 / 3,0 ГГц	128 МБ	180 Вт	155–225 Вт	6× DDR5-4800, PCIe 5.0 x96	Больше compute при том же I/O-классе.
AMD EPYC Embedded 8434P	48 / 96	2,50 / 3,1 ГГц	128 МБ	200 Вт	155–225 Вт	6× DDR5-4800, PCIe 5.0 x96	Высокая плотность потоков.
AMD EPYC Embedded 8534P	64 / 128	2,30 / 3,1 ГГц	128 МБ	200 Вт	155–225 Вт	6× DDR5-4800, PCIe 5.0 x96	Максимум ядер Embedded 8004.

У 8C24P тот же базовый I/O-класс, что у старших Embedded 8004: шесть каналов DDR5 и 96 Gen5-линий. Поэтому переход на 8124P или 8224P увеличивает compute и L3, но не добавляет ещё шесть каналов памяти или второй набор PCIe-линий. Это позволяет выбирать процессор по требуемому числу ядер и power envelope, сохраняя периферийную архитектуру.

8124P — ближайший старший вариант: на четыре ядра больше, 64 МБ L3 вместо 32 МБ и 125 Вт nominal TDP. 8C24P, напротив, способен опускаться до 70 Вт cTDP, тогда как 8124P имеет существенно более высокий диапазон. Для fan-limited edge chassis это разные design point даже при одинаковом max clock.

Сравнение с обычным EPYC 8024P: похожее имя, другой SKU

Обычный AMD EPYC 8024P часто попадает в поиск рядом с 8C24P, потому что обе модели относятся к Siena/SP6 и имеют 32 МБ L3. Но это разные процессоры. 8024P — стандартная серверная модель OPN 100-000001136, 8 ядер/16 потоков, база 2,4 ГГц, максимум 3,0 ГГц, 90 Вт и cTDP 70–100 Вт. 8C24P — Embedded SKU 100-000001546, 12 ядер/24 потока, 2,45/3,0 ГГц и nominal 100 Вт.

У 8024P опубликована официальная 1kU-цена 409 долларов и дата 18 сентября 2023 года. Эти данные нельзя переносить в карточку 8C24P. Именно такая подмена порождает ошибочные стартовые цены и даты в агрегаторах. При закупке разница в нескольких символах означает другой OPN, другой commercial lifecycle и отдельный CPU support list.

Сравнение с Intel Xeon D: близкий класс задач, но другая архитектура платформы

У Intel близкий по назначению класс представлен Xeon D для сетевых, edge и встраиваемых систем. Например, Xeon D-2876NT имеет 16 ядер, до 3,1 ГГц и TDP 100 Вт, а D-2899NT — 22 ядра, до 3,1 ГГц и 135 Вт. Эти процессоры поколения Ice Lake используют BGA-корпус, DDR4 и до 32 линий PCIe 4.0, при этом интегрируют платформенные функции и QuickAssist в соответствующих конфигурациях.

Сравнение не сводится к числу ядер. 8C24P даёт шесть каналов DDR5-4800 и 96 PCIe 5.0 на сокетной SP6-платформе, тогда как рассматриваемые Xeon D делают ставку на BGA-интеграцию, четыре канала DDR4 и более тесно встроенный набор сетевых возможностей. Xeon D выбирают под готовую BGA-плату и конкретный integrated accelerator; SP6 предоставляет заменяемый CPU и очень большой внешний PCIe-бюджет. Числового победителя по производительности здесь нет: exact benchmark 8C24P отсутствует, а платформы рассчитаны на разные BOM и разные задачи.

Форм-фактор влияет на обслуживание. BGA Xeon D является частью платы, тогда как 8C24P устанавливается в SP6. Это меняет ремонтопригодность, склад запасных частей и путь обновления. Однако сокетность не превращает SP6 в универсальный upgrade path: BIOS, VRM, охлаждение и validation list остаются обязательными для каждой модели.

Networking и NFV: основной профиль 8C24P

Сетевые приложения хорошо объясняют, зачем 12-ядерному CPU 96 линий PCIe 5.0. Один appliance способен использовать несколько высокоскоростных NIC, FPGA или SmartNIC, NVMe для логов и отдельный management-контроллер. При умеренном числе ядер отношение I/O к вычислительному потоку получается очень высоким, что уменьшает необходимость в PCIe switch и помогает строить предсказуемую топологию DMA.

Для DPDK/NFV производительность определяется packet size, количеством очередей, RSS, NUMA placement, huge pages, настройкой IRQ и конкретным NIC. Без этих параметров фраза о фиксированных 100, 200 или 400 Гбит/с не имеет технического смысла. Публичного exact Mpps-теста 8C24P нет, поэтому сетевой потенциал проверяется целевой программой: VPP, OVS-DPDK, DPDK l3fwd, firewall dataplane или собственным packet processor.

Для control-plane часть ядер оставляют ОС и сервисам, а dataplane закрепляют за выделенными cores. SMT влияет на latency и throughput по-разному в разных workload, поэтому сравниваются режимы SMT on/off. Официальная спецификация даёт возможность 24 потоков, но не предписывает одну политику scheduler для всех сетевых задач.

Storage: NVMe, HBA и DRAM Flush

Storage appliance — второй естественный профиль 8C24P. PCIe 5.0 x96 позволяет подключить много NVMe либо несколько HBA и retimer-сегментов, а шесть каналов ECC-памяти дают большой bandwidth для cache, metadata и software-defined storage. 12 ядер достаточно для многих контроллерных задач, где ограничение создают диски и сеть, а не вычисления.

Embedded-функция DRAM Flush to NVMe выделяет линейку среди обычных CPU-описаний. Она предназначена для сценария, где при потере внешнего питания данные из DRAM сохраняются на NVMe. Это не заменяет UPS, power-loss protection на накопителях и журналирование файловой системы, но добавляет ещё один аппаратно-платформенный механизм. Он имеет смысл только в изделии, где OEM документировал и валидировал весь power-loss path.

Для ZFS, Ceph, SPDK и аналогичных стеков важны memory capacity, NUMA и распределение устройств. Шесть каналов обеспечивают высокий потенциальный bandwidth, но на конкретных промышленных платах максимум 576 ГБ становится практическим пределом вместо более высокого семейного. Поэтому storage-проект исходит из физической платы и QVL, а не только из CPU brief.

Промышленная автоматика и always-on системы

AMD позиционирует EPYC Embedded 8004 для always-on workloads, где система работает годами и ценит предсказуемый BOM. Здесь важны extended availability, RAS, ECC, Dual SPI, attestation и поддержка embedded Linux-экосистемы. В product brief 2024 года для Embedded 9004/8004 говорилось о планируемой доступности до семи лет; текущая общая страница семейства AMD рекламирует до десяти лет для embedded-портфеля в целом. Эти две формулировки не означают автоматическую десятилетнюю гарантию поставки exact 8C24P: срок конкретного SKU фиксируется контрактной программой.

Yocto Project Framework важен тем, что позволяет собирать контролируемый Linux-образ под конкретное устройство. Для производителя это означает воспроизводимые пакеты, фиксированные версии драйверов и минимальный userspace. CPU сам по себе не поставляет универсальный BSP для любой платы; BSP, ACPI и периферийная интеграция зависят от ODM/OEM.

Промышленная эксплуатация повышает требования к firmware discipline. Новую версию BIOS сначала проверяют на boot, memory training, PCIe links, watchdog, recovery, secure boot и собственных периферийных устройствах. Embedded-платформа раскрывает ценность тогда, когда аппаратные функции превращены в контролируемый жизненный цикл изделия.

Варианты сборок с AMD EPYC Embedded 8C24P

Компактный сетевой appliance

Основа такой конфигурации — Micro-ATX SP6-плата с прямой поддержкой 8C24P, шесть одинаковых RDIMM и одна или несколько высокоскоростных NIC. cTDP 70–100 Вт позволяет привязать CPU power envelope к возможностям шасси. NVMe используется для ОС, логов и локального cache. Главные параметры — схема PCIe, положение слотов и воздушный поток, а не потребительские функции.

Storage-контроллер

Для storage-сборки важны заполненные каналы памяти, NVMe/HBA на прямых PCIe-линах и резервирование питания и загрузочной прошивки. 8C24P даёт 24 потока для software-defined storage, compression, checksums и сетевого стека, но capacity planning опирается на собственные IOPS и latency-тесты. DRAM Flush to NVMe имеет смысл только в платформе, где OEM документировал и валидировал этот механизм.

Edge-виртуализация

Для edge-гипервизора используется большой объём ECC RDIMM и разделение PCIe-устройств через IOMMU и SR-IOV. 24 аппаратных потока позволяют распределить несколько VM, а SEV/SNP-family улучшает модель изоляции при поддержке firmware и гипервизора. Для latency-sensitive VM важны pinning и NUMA; overcommit по vCPU не заменяет измерение реальной нагрузки.

Промышленный compute-node с ускорителем

96 линий PCIe 5.0 позволяют установить дискретный GPU, FPGA или AI-accelerator без перехода на высокоядерный процессор. 8C24P играет роль host CPU, обслуживает память, сеть и управляющий код. В такой системе оцениваются совместимость ускорителя, PCIe topology, DMA, IOMMU и доступный airflow, а не игровой или рендеринговый рейтинг самого CPU.

Апгрейд и совместимость внутри SP6

Наличие сокета делает 8C24P более обслуживаемым, чем BGA-SoC, но апгрейд нельзя считать автоматическим. В одной SP6-плате старшие 8124P, 8224P и 8324P требуют совместимого BIOS и более мощного thermal/power design. Совместимость подтверждает только CPU support list производителя. Совпадающая распиновка не отменяет ограничения VRM, airflow и firmware.

Переход с 8C24P на 8124P увеличивает число ядер с 12 до 16 и L3 с 32 до 64 МБ, но одновременно поднимает номинальный TDP до 125 Вт и cTDP-диапазон. На 8224P разница ещё больше. В компактном шасси такой апгрейд требует повторной проверки кулера и вентиляторной политики, даже когда плата электрически поддерживает CPU.

Совпадение серверного форм-фактора или сокета у другого CPU не является обещанием drop-in для конкретной embedded-платы. Для долгоживущего изделия путь замены планируют по квалифицированному списку компонентов производителя и его lifecycle policy, а не по совпадению названия сокета.

Историческая оценка модели на старте

На момент появления Embedded 8C24P в 2024 году его концепция была нетипичной: AMD добавила 12-ядерный SKU с минимальным cTDP 70 Вт в семейство, где сама платформа сохраняла шесть каналов DDR5 и 96 линий PCIe 5.0. Сокращение compute не сопровождалось превращением платформы в low-end с двумя каналами памяти и малым I/O. Для embedded-систем это позволяло выбирать энергетический бюджет под нужное число ядер, сохраняя серверную периферию.

Слабой стороной старта была и остаётся публичность exact SKU: он не получил обычной подробной продуктовой страницы с финальными полями, MSRP и обширными тестами. Инженерная сноска AMD требует осторожности в спецификациях. Для контрактной embedded-закупки это означает необходимость получить у поставщика PCN, lifecycle statement и финальные ordering details до фиксации BOM.

Актуальность AMD EPYC Embedded 8C24P в 2026 году

К 2026 году AMD уже развивает более новые Embedded 9005, 4005 и другие направления, поэтому 8C24P не является самым новым embedded CPU компании. Его ценность определяется сочетанием SP6, шести каналов DDR5-4800, 96 PCIe Gen5 и low-power cTDP. Для существующей платформы, уже прошедшей сертификацию, переход на новое поколение способен потребовать новую плату, firmware и повторную валидацию.

Новый проект должен учитывать документальный статус exact спецификаций 8C24P. Наличие поддерживающих плат подтверждает практическую интеграцию, но актуальная оговорка engineering projections требует получить от AMD или авторизованного поставщика финальные ordering и lifecycle документы до закрепления модели в производственном BOM. Это не вопрос benchmark, а управление риском поставки.

Плюсы AMD EPYC Embedded 8C24P

• Большой I/O-бюджет: до 96 линий PCIe 5.0 при 12 ядрах.
• Шесть каналов DDR5-4800 ECC: теоретически 230,4 ГБ/с и серверный класс памяти.
• Низкий для SP6 диапазон cTDP: 70–100 Вт подходит для ограниченного thermal envelope.
• 12 однородных ядер Zen 4c и 24 потока: без гибридного P/E-разделения.
• AVX-512, VNNI и BF16: современная ISA для vector compute, криптографии и CPU inference.
• RAS серверного класса: ECC, AMDC, runtime repair и механизмы управления PCIe-событиями.
• Embedded-функции: NTB, Dual SPI, Device Identity Attestation и DRAM Flush to NVMe.
• SP6 вместо BGA: процессор устанавливается в сокет и обслуживается отдельно от платы.
• SoC-архитектура: отдельный потребительский чипсет не нужен.
• Есть реальные платы с прямой поддержкой: 8C24P присутствует в CPU support современных промышленных SP6-плат.

Минусы и ограничения

• Спецификации exact SKU всё ещё помечены AMD как engineering projections. Это главный документальный риск модели.
• Нет публичной стартовой цены. Закупка ориентирована на RFQ и контрактный канал.
• Почти нет независимых тестов. Нельзя честно привести Cinebench, SPEC, PassMark, FPS или DPDK Mpps exact 8C24P.
• Максимальная частота 3,0 ГГц. Модель ориентирована на эффективность и I/O, а не на высокий single-thread clock.
• 32 МБ L3. Меньше, чем у 16-ядерного 8124P и старших Embedded 8004.
• Нет встроенной графики. Локальный display требует отдельного решения платы или дискретной карты.
• Нет подтверждённого универсального Tjmax/Tcase exact SKU. Thermal design требует документации OEM.
• Реальная память зависит от платы. Платы с шестью слотами ограничивают объём 576 ГБ, несмотря на больший семейный предел.
• Нет универсальной версии BIOS для поддержки. Каждый OEM валидирует OPN отдельно.
• Не подходит как простой потребительский апгрейд. Нужны SP6-плата, RDIMM ECC, серверное охлаждение и соответствующий корпус.

Кому подходит AMD EPYC Embedded 8C24P

AMD EPYC Embedded 8C24P подходит разработчикам и интеграторам сетевых устройств, firewall/VPN/NFV-платформ, software-defined storage, edge-виртуализации, промышленных контроллеров и систем с большим числом PCIe-устройств. Его смысл особенно ясен там, где 12 ядер достаточно для control и data plane, но требуется шесть каналов ECC-памяти и много Gen5-линий.

Для обычного настольного ПК, домашнего игрового компьютера или недорогой рабочей станции 8C24P не является естественным выбором. Платформа требует SP6, RDIMM и специализированной платы, не имеет iGPU и не получает преимуществ массовой AM5-экосистемы. Сама доступность CPU идёт через B2B-каналы, что дополнительно усложняет розничную сборку.

Для вычислительного сервера, где главная цель — максимальный throughput CPU, старшие Embedded 8004 дают больше ядер и L3 при том же классе PCIe и памяти. 8C24P рационален там, где старшие ядра были бы простаивающим ресурсом, а энергетический бюджет и I/O остаются критичными.

Итоговый вердикт

AMD EPYC Embedded 8C24P — необычный Siena не потому, что у него 12 ядер, а потому, что эти 12 ядер окружены полноценной серверной SP6-инфраструктурой: шестиканальной DDR5-4800 ECC, PCIe 5.0 x96, CXL 1.1+, RAS и embedded-функциями для отказоустойчивых систем. Номинальные 100 Вт и cTDP 70–100 Вт делают его нижней точкой Embedded 8004 по энергетическому диапазону, сохраняя I/O-возможности старших моделей.

При этом 8C24P нельзя описывать как обычный серийный процессор с полностью закрытым набором полей. AMD продолжает маркировать его спецификации как инженерные прогнозы от 30 сентября 2024 года. Публичная launch price отсутствует, exact Tjmax и all-core boost не опубликованы, массовая дата production не обозначена, а независимых benchmark-результатов практически нет. Современные платы подтверждают, что SKU 100-000001546 вошёл в реальные support list, но для промышленного BOM этого недостаточно без финального подтверждения от поставщика.

Техническая оценка 8C24P строится не вокруг выдуманного рейтинга. Это 12-ядерный host SoC для сетей, storage, виртуализации и промышленного edge, где на первом месте PCIe, память, RAS и lifecycle. При подтверждённом канале поставки и валидированной SP6-плате он закрывает нишу между малоядерным стандартным 8024P и более горячими Embedded 8124P/8224P. Для задач, где нужны десятки вычислительных ядер либо высокая игровая частота, архитектурный профиль модели указывает на другой класс CPU.

Практический чек-лист перед закупкой AMD EPYC Embedded 8C24P

• Сверить полное имя AMD EPYC Embedded 8C24P и OPN 100-000001546.
• Получить у поставщика фото маркировки или traceability-документы exact OPN.
• Запросить финальную production и lifecycle-документацию, поскольку публичная AMD-страница сохраняет engineering-projection disclaimer.
• Проверить ревизию платы и прямое присутствие 8C24P в CPU support list.
• Уточнить минимальный BIOS у производителя конкретной платы, а не искать универсальную версию.
• Использовать DDR5 RDIMM ECC из QVL платы; не считать UDIMM совместимыми без подтверждения.
• Сверить число физических DIMM-слотов и реальный максимум памяти.
• Проверить block diagram PCIe/CXL, чтобы нужные NIC, NVMe или accelerator получили требуемые линии.
• Подобрать одобренный SP6 heatsink и проверить airflow всего шасси.
• Задать cTDP в рамках 70–100 Вт только через поддерживаемые OEM/BIOS-механизмы.
• Проверить SEV/SNP, IOMMU, SR-IOV, NTB и другие требуемые функции на конкретной прошивке.
• Провести собственные benchmark и soak tests, потому что публичного массива exact 8C24P-результатов нет.
• Зафиксировать версии BIOS, микрокода, ОС, драйверов и firmware устройств в производственном BOM.
