Volocity помогает собирать, просматривать и анализировать многоканальные микроскопические изображения: в программе можно формировать 3D- и 4D-наборы, настраивать каналы и LUT, выполнять деконволюцию, находить и измерять объекты, оценивать колокализацию, строить треки и готовить снимки, таблицы, графики и фильмы для публикации.

Работа строится вокруг Library — базы эксперимента, где исходные изображения, многомерные последовательности, результаты обработки, измерения и служебные объекты остаются связаны между собой. Внутри одного проекта удобно переходить от сырых каналов к ортогональным срезам, 3D-представлению, протоколу сегментации и таблице результатов, не теряя калибровку и структуру данных по Z, времени и каналам.

Практический маршрут обычно начинается с проверки калибровки и каналов, затем при необходимости выполняются коррекция регистрации или деконволюция, после чего задаётся воспроизводимый протокол поиска объектов и набор измеряемых параметров. Для живой съёмки тот же принцип переносится в Acquisition Setup: сначала проверяют Video Preview и световые пути, затем задают Z, временные точки и позиции стола, а после первой временной точки сразу контролируют, развивается ли эксперимент по плану.

Как устроено рабочее пространство Volocity

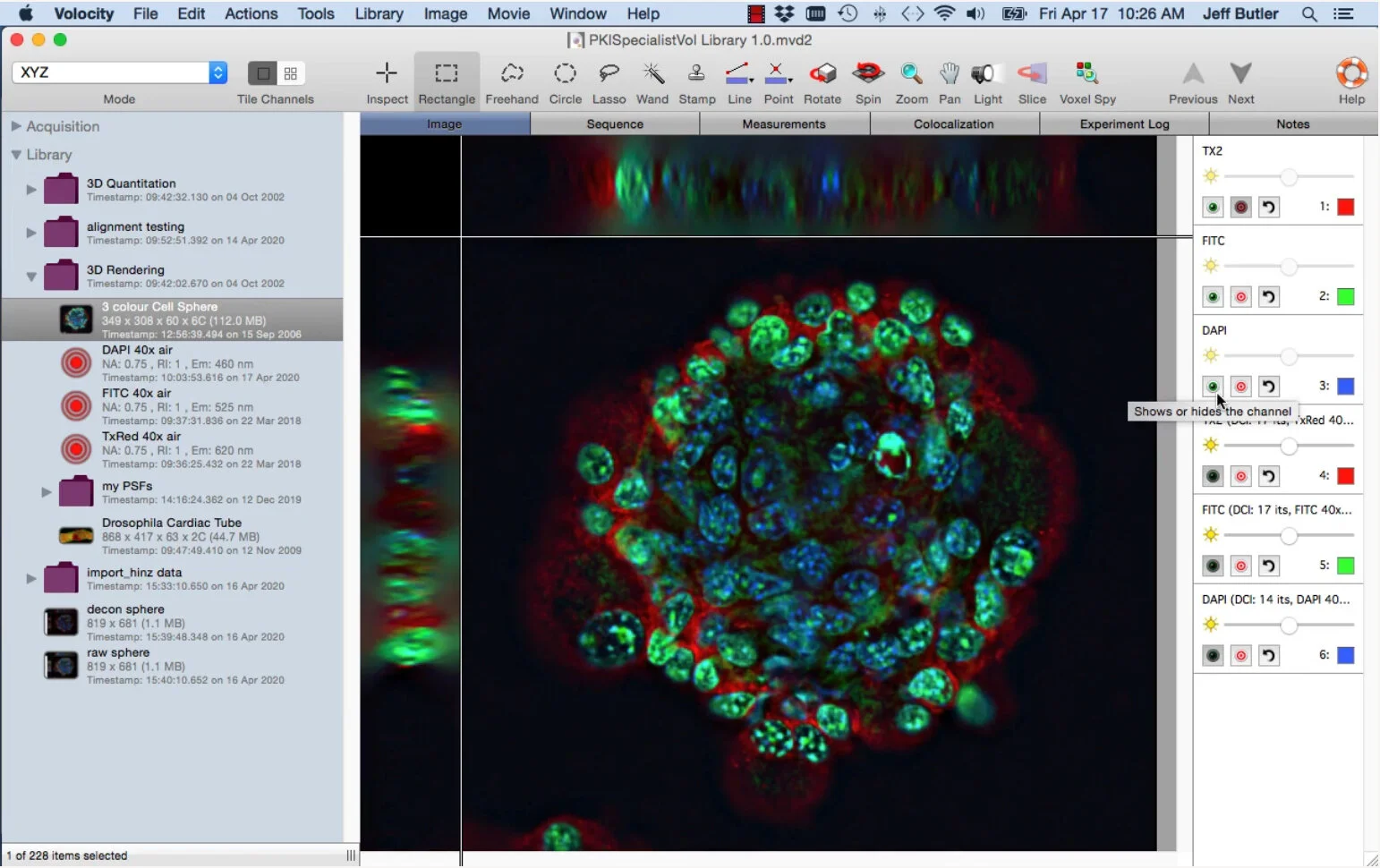

Основное окно сочетает дерево Library, центральную область изображения и контекстные панели. В Library видны папки, изображения, последовательности и производные результаты; выбор элемента меняет набор доступных вкладок и инструментов. Для микроскопических данных это важнее обычного файлового списка: один эксперимент может включать несколько каналов, десятки Z-плоскостей и сотни временных точек, а производные данные должны оставаться отличимыми от исходных. Поэтому перед анализом полезно дать осмысленные имена папкам и результатам и не смешивать независимые образцы в одну бесструктурную коллекцию.

В центральной части можно переключаться между обычным изображением, последовательностью, измерениями и представлениями, пригодными для объёмных данных. На панели инструментов доступны навигация, выбор прямоугольной или произвольной области, линия, точка и другие инструменты разметки. Конкретный набор кнопок зависит от выбранного вида и доступных функций: например, команды измерений появляются там, где есть откалиброванные пространственные данные, а параметры захвата — при работе с подключённым оборудованием.

При чтении старых инструкций названия отдельных кнопок могут отличаться визуально, но логика остаётся узнаваемой: слева выбирается объект Library, в центре проверяется изображение или результат, а параметры операции задаются в отдельной панели либо диалоге. Это позволяет пользоваться текущими справочными материалами по функциям и одновременно не переносить вслепую расположение элементов из чужой конфигурации микроскопа.

Library и сохранность многомерных данных

Формат Library предназначен не только для каталогизации. Он хранит связи между изображениями, метаданными и объектами анализа, поэтому перенос эксперимента лучше выполнять как единое целое. Для библиотек формата MVD2 рядом с файлом базы находятся связанные данные; если копировать только один файл и оставлять остальные элементы папки, библиотека может открыться неполно или потерять доступ к изображениям. Надёжная практика — закрыть проект, скопировать всю его папку и только затем открывать копию на другой машине.

Внутри Library можно организовывать папки по образцам, условиям, полям зрения или датам. Для анализа серий лучше отделять исходный набор от результатов восстановления, сегментации и измерений: тогда всегда видно, к какой версии изображения применялся протокол. Если один и тот же исходник обрабатывается несколькими способами, названия результатов должны отражать различие — например, регистрацию, тип восстановления или исследуемый канал, а не содержать только номер попытки.

Image Sequence объединяет данные, связанные временем и каналами. В такой последовательности Volocity понимает, что изображения относятся к одному эксперименту и должны рассматриваться по оси T, C и при наличии объёма по Z. Это позволяет переключать временные точки, скрывать отдельные каналы, строить временное представление и применять операции к структурированному набору, а не к случайной группе файлов.

Как не повредить структуру Library

• Перед переносом закрывайте Library, чтобы запись метаданных была завершена.
• Копируйте весь каталог проекта, а не только файл MVD2.
• Храните исходные изображения отдельно от результатов, если эксперимент требует аудита обработки.
• Не переименовывайте связанные файлы средствами проводника, если их структура создавалась самой Library.
• После переноса откройте копию и проверьте несколько исходных и производных элементов до удаления старого экземпляра.

Импорт изображений и сборка последовательностей

Импортировать данные можно через команду Import или перетаскиванием в открытую Library. Для одиночных изображений этого достаточно, но серии лучше сразу проверять на порядок каналов, временных точек и Z. Если файлы поступили из сторонней системы как набор TIFF, полезно убедиться, что имена и метаданные однозначно задают последовательность: ошибки сортировки на этом этапе позже выглядят как скачки по Z или неправильная динамика во времени.

Volocity читает распространённые микроскопические форматы и стандартные растровые контейнеры. В официальном Viewer перечислены TIFF и OME-TIFF, ICS/IDS, Zeiss LSM и ZVI, Olympus OIF и TIFF, Deltavision DV, Leica TIFF, а также JPEG, BMP, AVI и WMV для соответствующих задач. Поддержка конкретного файла зависит не только от расширения: важны разновидность контейнера, способ записи метаданных и корректность самого файла. Для обмена многомерными данными предпочтительнее формат, который сохраняет каналы, Z, время и калибровку, а не плоское изображение.

OME-TIFF особенно полезен при передаче обработанного набора в другое научное ПО, потому что способен сохранить многомерную структуру и метаданные лучше, чем серия несвязанных TIFF. Если задача — передать коллегам только изображение для иллюстрации, можно экспортировать обычный TIFF или JPEG; если данные будут измеряться, выбирать следует формат без потери значений и без необратимого сведения каналов.

Проверка после импорта

1. Откройте первую, среднюю и последнюю временные точки и убедитесь, что T идёт в правильном порядке.
2. Сравните названия каналов и их цвета с журналом съёмки; цвет LUT не должен подменять физический смысл канала.
3. Для Z-стека посмотрите ортогональные срезы: неправильный шаг или порядок плоскостей заметен по деформации структуры.
4. Проверьте пространственную калибровку до измерения длины, площади или объёма.
5. Сохраните исходный набор без геометрических преобразований и выполняйте корректировки на производной копии.

Просмотр одиночных изображений и Z-стеков

Для быстрой проверки данных Volocity предлагает несколько представлений. Single Plane показывает одну плоскость, Orthogonal Viewer — взаимно перпендикулярные XY, XZ и YZ, Extended Focus объединяет информацию по глубине в представление, удобное для обзора, Tile Channels раскладывает каналы рядом, а XYZ помогает ориентироваться в объёме. Выбор режима зависит от вопроса: для оценки фокуса и формы по глубине полезны ортогональные срезы, для проверки каналов — раздельное отображение, для презентации — объёмное представление.

Инструменты Zoom и Hand управляют масштабом и перемещением изображения, Line позволяет провести линейное измерение, а Line Profile строит профиль интенсивности вдоль линии. Voxel Spy показывает значения пикселя или вокселя под курсором по каналам и помогает проверить, где сигнал действительно достигает порога, а где яркость на экране лишь результат контрастного отображения. Точечный счётчик пригоден для ручного подсчёта, но результаты простых интерактивных инструментов Viewer не следует считать заменой сохранённому протоколу количественного анализа.

Scale Bar добавляет масштабную линейку, если пространственная калибровка известна. Перед публикацией следует проверить единицы и значение масштаба, а не полагаться на внешний вид линейки. Ошибка калибровки объектива или размера пикселя автоматически превращает корректно нарисованную линейку в неверное численное утверждение.

Уровни, LUT и отображение каналов

Change Levels управляет тем, как диапазон интенсивностей отображается на экране. Это инструмент визуализации, а не повод переписывать исходные значения без необходимости. Для слабого флуоресцентного сигнала узкий диапазон отображения делает структуру заметнее, но тот же приём может визуально усилить фон. Поэтому пороги сегментации и количественные выводы следует принимать по значениям данных и контролям, а не по субъективной яркости монитора.

Цвет канала задаётся LUT. Псевдоцвет помогает различать флуорофоры и строить совмещённое изображение, но не добавляет информации к интенсивности. При сравнении групп полезно сохранять одинаковые правила отображения, особенно если изображения предназначены для визуального сопоставления. Для аналитической таблицы цвет вообще не должен влиять на расчёт — важны исходный канал, маска объектов и измеряемые величины.

Auto Contrast в Video Preview масштабирует отображение так, чтобы слабый сигнал было проще видеть при фокусировке и короткой экспозиции. Это удобно при настройке микроскопа, но автоматически подобранный контраст может меняться между кадрами. Если оператор оценивает фотоблекание или динамику интенсивности глазами, меняющаяся визуальная шкала способна скрыть реальное падение сигнала, поэтому количественный контроль выполняют по численным значениям и фиксированным условиям.

3D-визуализация объёмов

В объёмном режиме Volocity позволяет вращать и масштабировать многоканальный набор, изменять вклад каналов и выбирать способы рендеринга. Для одних структур полезнее непрозрачная поверхность, для других — полупрозрачное объёмное представление, где внутренние элементы остаются видны. Освещение, тени и фон влияют на читаемость сцены, но не должны создавать впечатление, что на изображении присутствует структура, которой нет в данных.

Интерактивное вращение полезно не только для иллюстраций. Оно быстро показывает, отделён ли объект от соседнего по Z, проходит ли отросток над или под другой структурой и не является ли кажущееся слияние следствием проекции. В сложных образцах удобно сначала изучить ортогональные срезы, а затем переходить к объёму: объёмное представление помогает сформировать гипотезу, а срезы позволяют проверить её на исходных вокселях.

3D Bookmark сохраняет состояние просмотра, чтобы вернуться к тому же ракурсу и параметрам. Это полезно при сравнении условий: вместо ручного поиска похожего угла можно фиксировать представление и использовать его как визуальную точку отсчёта. Для строго количественного сравнения закладки недостаточно — одинаковый ракурс не заменяет одинаковые пороги, калибровку и правила измерения.

4D-данные и просмотр во времени

Четвёртое измерение в типичном рабочем процессе — время. Volocity позволяет просматривать объёмные серии по временным точкам, строить фильмы и отслеживать объекты. При живой съёмке данные можно начать проверять после получения первой временной точки, не дожидаясь конца длинного опыта. Это даёт практическую возможность вовремя заметить неверный фокус, пустой канал, слишком редкий интервал или уход образца из поля зрения.

Для временных рядов критично отличать изменение биологии от артефакта регистрации. Если весь кадр смещается одинаково, измерение траектории отдельной клетки без коррекции дрейфа даёт завышенное перемещение. Перед трекингом следует посмотреть неподвижные ориентиры, оценить дрейф и при необходимости использовать коррекцию регистрации. После геометрического преобразования результат лучше хранить отдельно от исходной серии.

Volocity позволяет задавать частоту или интервал в Acquisition Setup, но оптимальное значение определяется объектом и оборудованием. Программа не может компенсировать биологическую ошибку, если слишком редкая съёмка пропускает быстрые события, а чрезмерно частая вызывает сильное фотоблекание или фототоксичность.

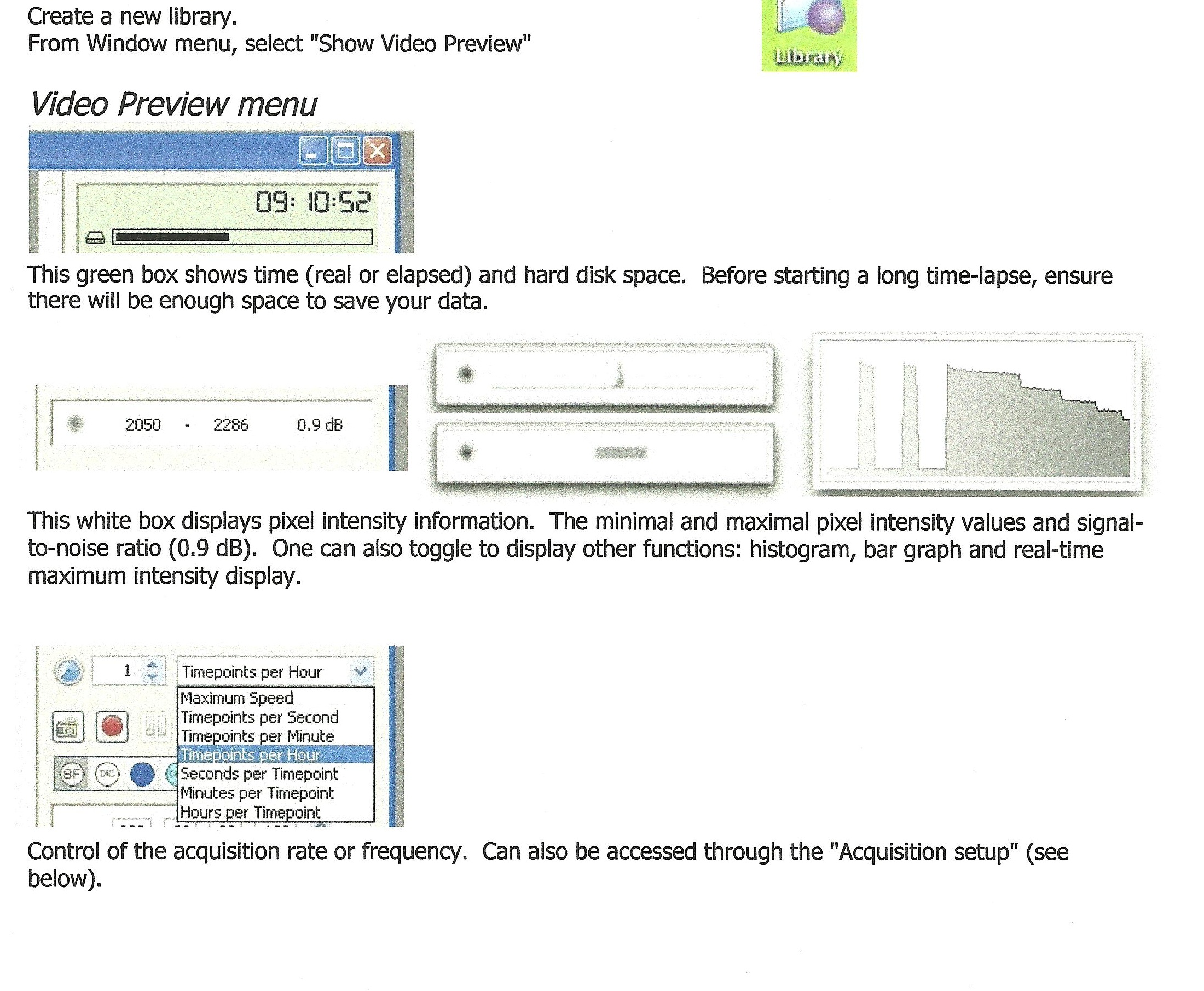

Video Preview и контроль перед съёмкой

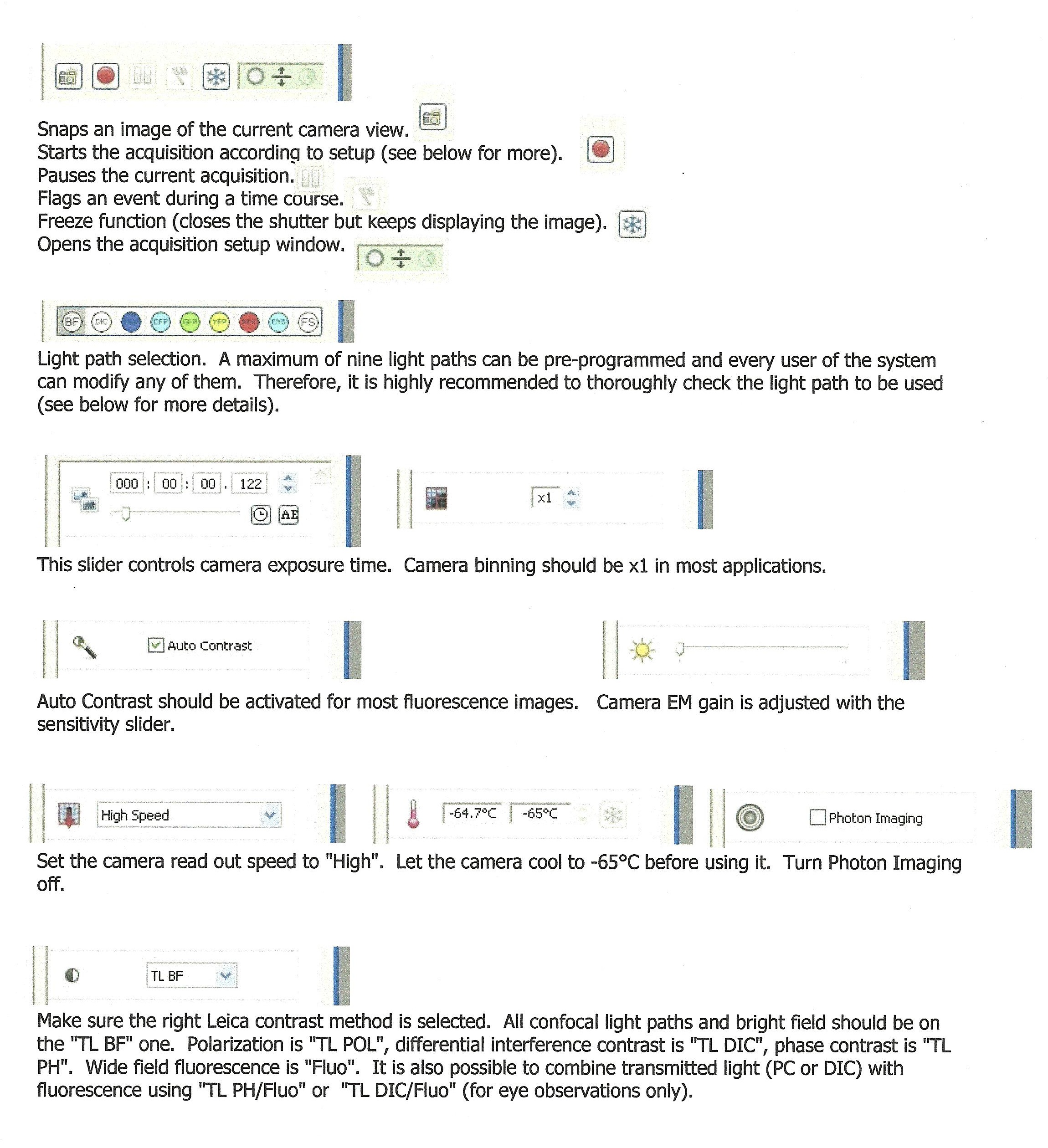

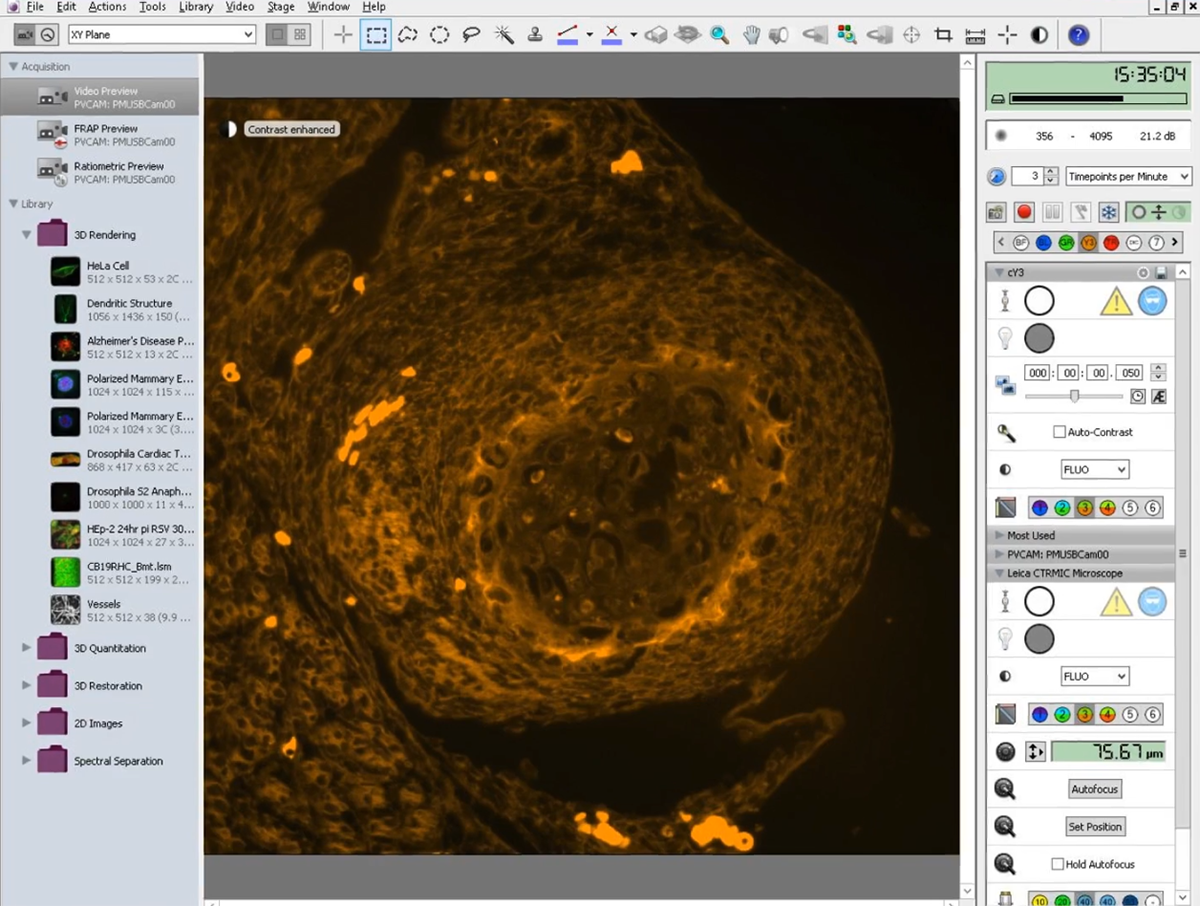

Video Preview показывает текущий сигнал камеры и аппаратные элементы управления, доступные в конкретной конфигурации. На типичной панели можно видеть экспозицию, binning, чувствительность или gain, выбранный объектив, световые пути, фокус, положение стола и другие параметры. Набор элементов не универсален: Volocity отображает те устройства, для которых настроены драйверы и управление, поэтому интерфейс двух микроскопов может заметно различаться.

Перед запуском опыта полезно проверить три вещи одновременно: изображение в центре, численные параметры справа и ожидаемый канал в Library. Если флуоресценция видна только после экстремального усиления отображения, сначала следует разобраться с оптикой, экспозицией и каналом, а не пытаться исправлять всё последующей обработкой. Аналогично, если выбран неверный объектив, пространственная калибровка может оказаться ошибочной даже при хорошем изображении.

Индикаторы интенсивности и гистограмма помогают оценить использование динамического диапазона камеры. Насыщение ярких участков уничтожает различия выше предела, поэтому для количественной съёмки желательно избегать систематического клиппинга. Слишком слабый сигнал, напротив, повышает относительный вклад шума. Экспозиция, усиление и освещение подбираются с учётом образца, а не по одному универсальному набору чисел.

Acquisition Setup: каналы, Z и временные точки

Acquisition Setup собирает многомерный протокол. В нём задаются каналы, порядок их съёмки, глубина или Z-диапазон, временные точки, позиции стола и дополнительные правила конкретной системы. Для простого четырёхканального кадра достаточно проверить световой путь каждого канала и экспозицию; для 4D-опыта к этому добавляются Z-шаг и период повторения. Сводка протокола в диалоге помогает обнаружить несоответствие до начала длительной записи.

Порядок каналов и Z имеет практическое значение. Если между каналами проходит много времени, быстро движущаяся структура может оказаться в разных положениях, что ухудшит колокализацию. Если же сначала снимается полный Z одного канала, а затем другого, временной сдвиг распределяется иначе, чем при чередовании каналов на каждой плоскости. Выбор зависит от задачи и аппаратуры; Volocity предоставляет настройки, но оператор должен понимать временную геометрию протокола.

Z-шаг выбирают с учётом оптики и требуемого разрешения. Слишком крупный шаг теряет структуру по оси Z и ухудшает деконволюцию; чрезмерно мелкий увеличивает время и размер набора без гарантии новой информации. До серии стоит снять короткий тестовый стек, открыть ортогональные плоскости и убедиться, что структура передаётся непрерывно, а начало и конец диапазона действительно охватывают объект.

Light Path Manager и воспроизводимость настройки микроскопа

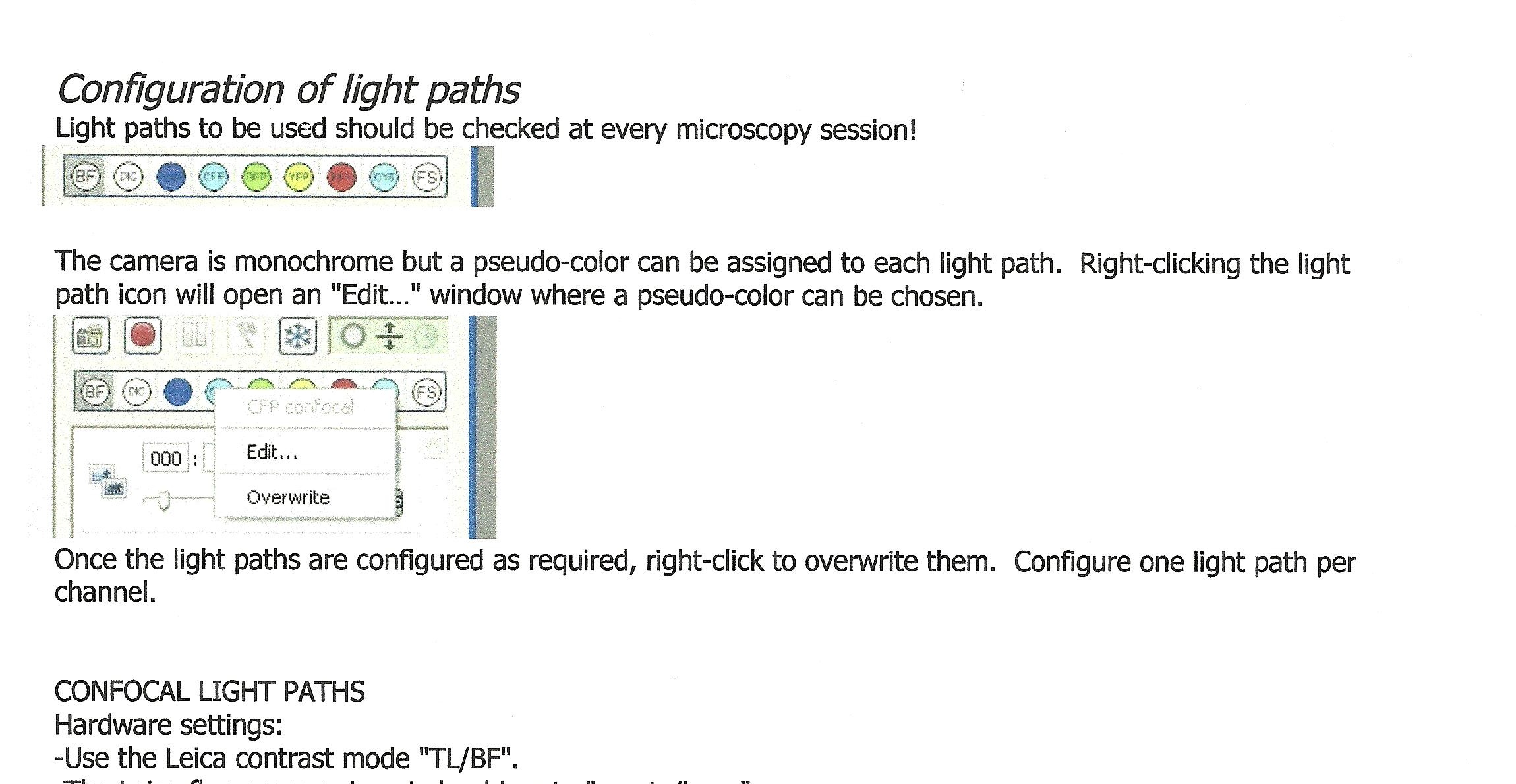

Light Path Manager сохраняет набор аппаратных параметров для конкретного канала или задачи. Официально к таким параметрам относятся положение фильтра, объективная турель, экспозиция и binning; в реальной интеграции могут присутствовать и другие устройства. Смысл сохранённого светового пути — быстро вернуть согласованное состояние оборудования и уменьшить риск, что оператор забудет один из взаимосвязанных переключателей.

Сохранённый путь не отменяет проверку образца. Лампа, лазер, камера и оптика меняются со временем, а разные препараты дают разный сигнал. Поэтому восстановление настроек следует воспринимать как воспроизводимую отправную точку: после выбора пути проверяют изображение, отсутствие насыщения, фокус и соответствие канала ожидаемому флуорофору. Если параметр пришлось изменить для конкретного образца, полезно зафиксировать это в протоколе опыта.

Особенно опасно сохранять новый световой путь поверх рабочего шаблона без понимания последствий. В документации аппаратных комплексов встречается команда перезаписи настроек; на общей станции лучше согласовать такие изменения с ответственным за микроскоп. Иначе следующий пользователь может получить незаметно изменённую экспозицию, фильтр или положение турели.

Фокус, объектив и положение стола

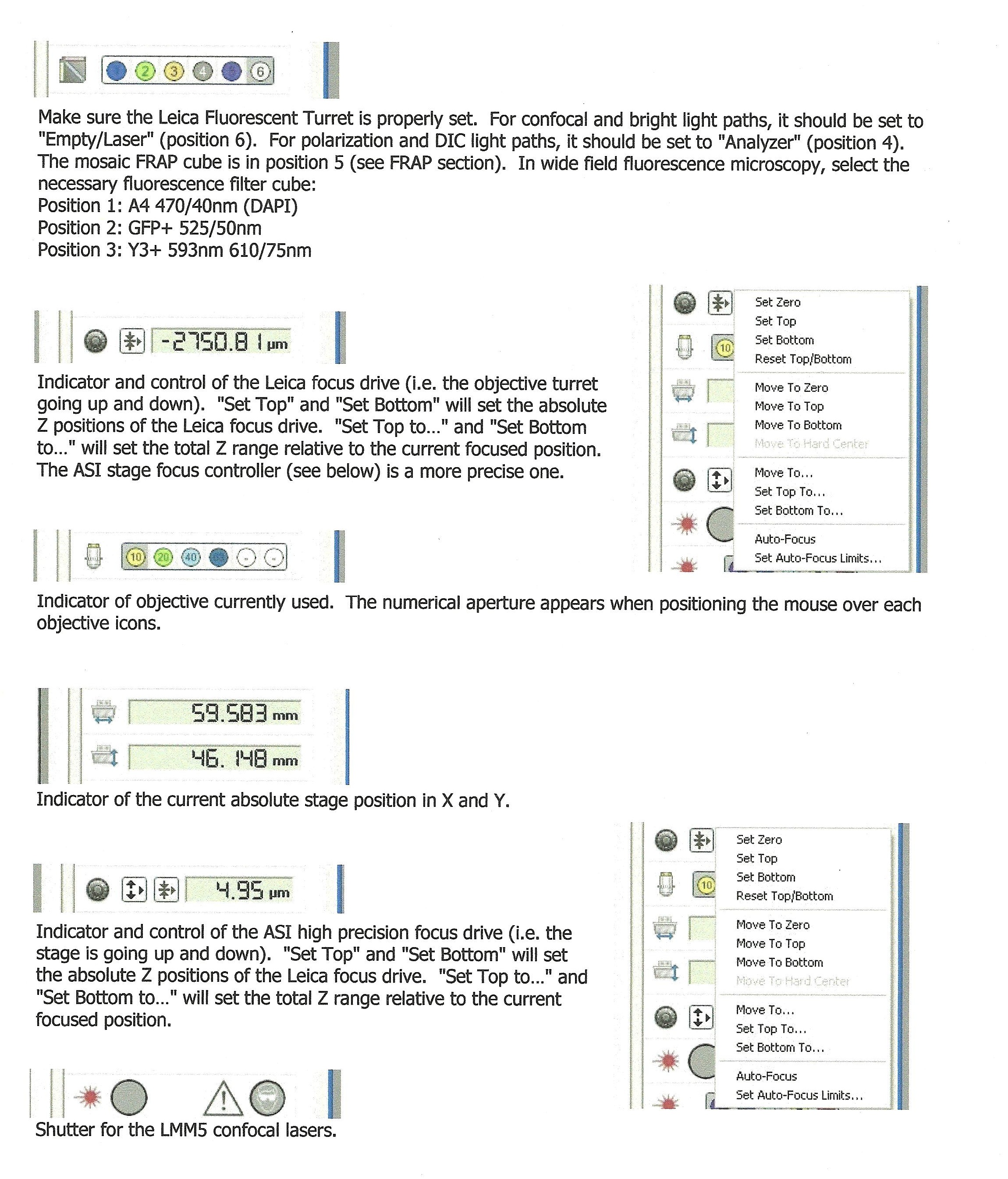

Volocity может отображать и управлять фокусом и XY-столом, если соответствующее оборудование настроено. В аппаратных панелях встречаются команды установки верхней и нижней границы Z, перехода к сохранённой позиции и автофокуса. Перед автоматическим стеком оператор сначала определяет рабочий диапазон так, чтобы крайние плоскости находились вне интересующей структуры, но не увеличивали стек без необходимости.

Выбор объектива связан с калибровкой. Если объектив на микроскопе меняется вручную, а программная запись не обновляется автоматически, пользователь должен выбрать соответствующий объектив и в интерфейсе. Неверная запись может повлиять на размер пикселя и затем на длины, площади и объёмы. После смены binning калибровка также должна соответствовать фактическому режиму камеры.

Для многопозиционной съёмки точность XY и Z становится частью воспроизводимости. Сохранённые позиции следует проверить после смены чашки, держателя или механической перенастройки. Координата сама по себе не гарантирует, что нужная клетка находится в поле зрения: механическая система имеет допуски, а образец может перемещаться. Короткий предварительный проход по позициям экономит время перед длинным таймлапсом.

Многопозиционная съёмка и Well Overlay

Для планшета или слайда можно создать Well Overlay с выбранными или случайными точками и использовать эти точки при работе XY Stage. Сохранённая схема пригодна для повторного протокола, а в каждой позиции допускается сочетать несколько длин волн, временные точки и 3D-съёмку. Такой подход удобен, когда один опыт должен охватить не одно поле зрения, а систематическую выборку по образцу.

При многопозиционной съёмке общий объём данных растёт особенно быстро: число позиций умножается на число Z-плоскостей, каналов и временных точек. До запуска полезно оценить свободное место на диске и скорость записи. Если система не успевает закончить один цикл до запланированного следующего, фактический временной интервал перестаёт соответствовать задумке. Лучше проверить короткий тест с тем же числом каналов и Z, а уже затем увеличивать длительность.

XYZ stitching предназначен для получения большого поля из соседних областей. Качество сшивки зависит от перекрытия, стабильности освещения и механики стола. Если на границах заметны скачки яркости, сначала проверяют плоское поле и стабильность экспозиции; если структуры двоятся, оценивают координаты и перекрытие. Сшитый результат следует отличать от исходных плиток, чтобы оставалась возможность повторить обработку с другими параметрами.

Подготовка данных к количественному анализу

Количественный анализ начинается не с кнопки Find Objects, а с контроля исходных данных. Следует убедиться, что каналы соответствуют маркерам, калибровка верна, нет систематического насыщения, а геометрия между каналами не нарушена. Если требуется коррекция регистрации или неравномерного освещения, её выполняют до сегментации и сохраняют отдельный результат. Порог, подобранный на некорректно зарегистрированных каналах, позже нельзя исправить одной статистической формулой.

Одинаковая подготовка важна при сравнении групп. Если одна серия деконволюционирована, а другая анализируется сырой, границы и интенсивности могут вести себя по-разному. Если часть изображений подверглась более агрессивной фильтрации шума, количество мелких объектов тоже изменится. Поэтому протокол обработки фиксируют до массового измерения и применяют одинаково к сопоставимым данным.

Для тестирования полезно выбрать несколько репрезентативных изображений: слабый сигнал, средний и яркий, а также пример с плотными соприкасающимися объектами. Протокол, который работает только на самом красивом поле зрения, обычно плохо переносится на весь эксперимент. Цель настройки — не идеальная картинка, а устойчивое правило сегментации и измерения.

Measurements: протокол как последовательность операций

В Measurements анализ строится как последовательность операций. Типичный протокол сначала создаёт популяцию через Find Objects, затем при необходимости разделяет соприкасающиеся объекты, ограничивает их ROI, фильтрует по признакам и добавляет измерения. Такой список действий можно сохранить и применить к другим изображениям, что значительно надёжнее ручного повторения порогов и фильтров.

Feedback показывает, какие объекты попали в текущую популяцию. Его нужно использовать как диагностический слой: сравнить маску с исходным каналом, проверить пропуски слабых объектов, ложные включения фона и поведение на границах. Если маска выглядит хорошо только в одном небольшом ROI, следует расширить проверку на другие области, прежде чем запускать пакетное измерение.

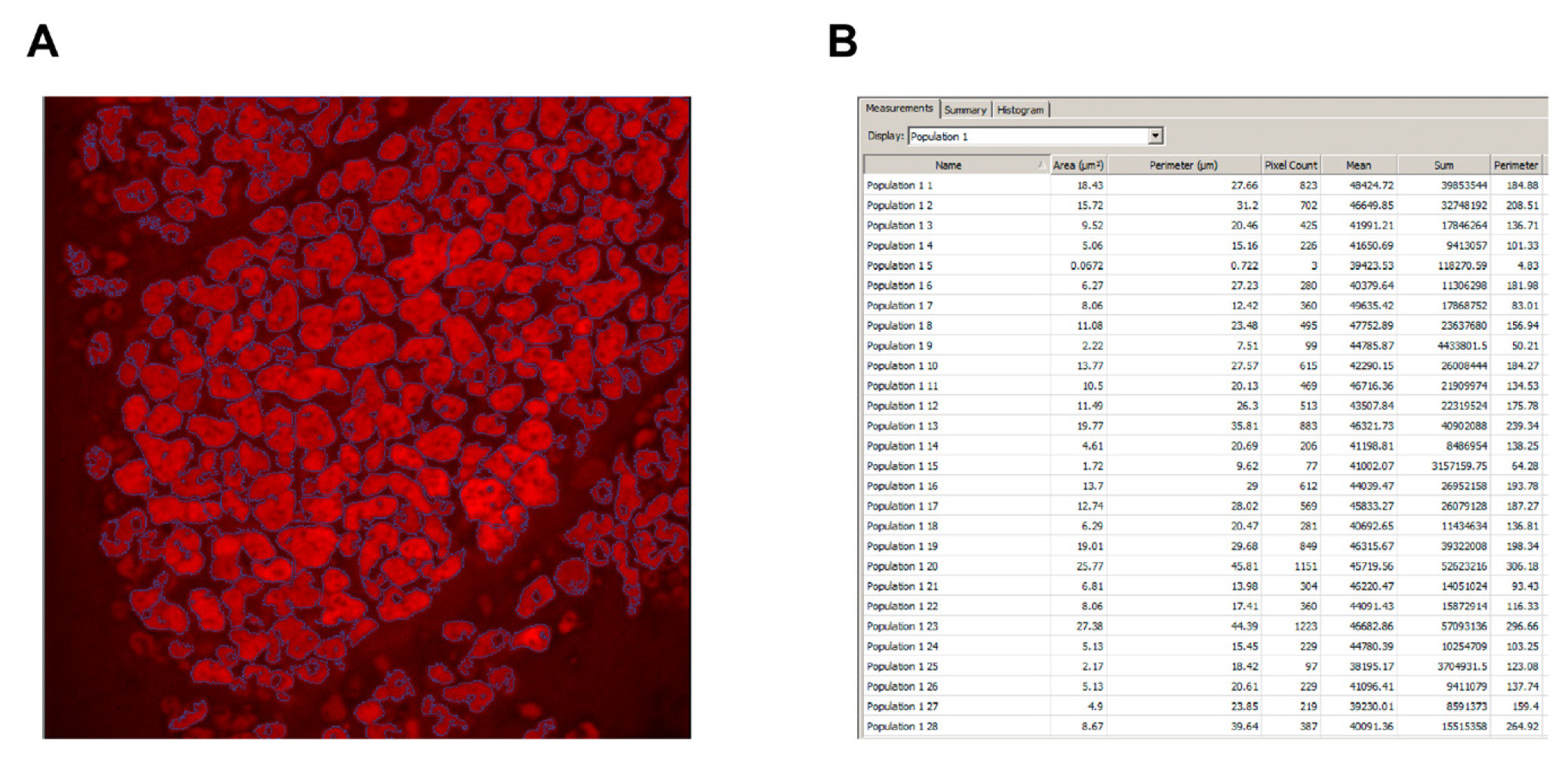

Таблица результатов хранит значения по отдельным объектам, а сводка и гистограмма помогают оценить распределение. Сначала имеет смысл проверить несколько строк вручную: соответствует ли крупный объект ожидаемому большому объёму, не присвоены ли нулевые интенсивности ярким структурам, не включены ли объекты за пределами ROI. Такой контроль быстро выявляет ошибку выбранного канала или неправильную калибровку.

Find Objects и выбор порога

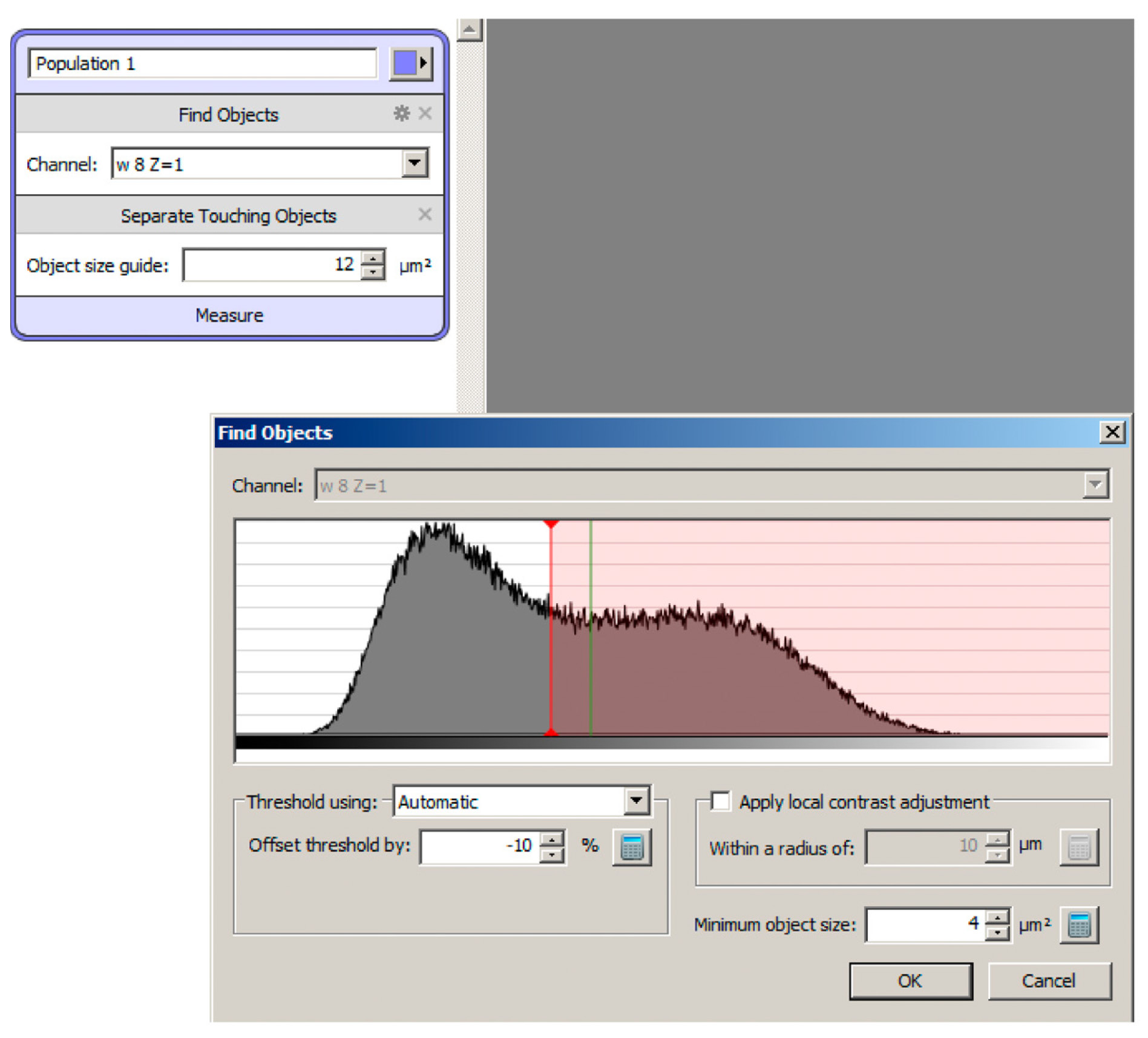

Find Objects выделяет воксели по критерию интенсивности и формирует объекты. В руководствах Volocity описываются автоматический порог, порог по абсолютной интенсивности, правила на основе стандартного отклонения и процентные варианты. Выбор зависит от характера фона и стабильности съёмки. Автоматический порог удобен при умеренно однородных данных, но его нельзя считать универсальным: на серии с меняющимся фоном он может давать разные биологически неэквивалентные границы.

Параметр minimum object size отсекает маленькие компоненты. Его значение должно иметь биологический и оптический смысл. Если поставить слишком высокий предел, исчезнут реальные мелкие структуры; слишком низкий оставит горячие пиксели и шумовые пятна. Лучший способ настройки — посмотреть распределение размеров на контролях и вручную проверить объекты около выбранной границы.

Offset относительно автоматически найденного порога иногда используют, чтобы сделать маску строже или мягче. Число, показанное в конкретном учебном протоколе, не следует переносить на другой микроскоп или маркер: оно связано с интенсивностями конкретного набора. В воспроизводимом анализе фиксируют не только значение, но и метод его выбора и канал, к которому оно применялось.

Разделение соприкасающихся объектов

Separate Touching Objects полезен, когда порог объединяет соседние клетки или ядра в одну компоненту. Операция пытается разделить соприкасающиеся структуры по их форме и внутренней геометрии. После включения обязательно сравнивают маску до и после: чрезмерное разделение создаёт искусственные фрагменты, а недостаточное оставляет несколько клеток одним объектом и искажает объём, интенсивность и количество.

Для плотных тканей одного порога и разделения может быть недостаточно. Тогда протокол дополняют ограничением ROI или фильтрами по размеру и форме, а спорные случаи проверяют на Z-срезах. В объёмных данных две структуры, кажущиеся слитными в XY-проекции, могут быть разнесены по Z; поэтому решение только по плоской картинке приводит к ошибкам.

Если задача требует сравнения количества объектов между группами, критерий разделения должен быть одинаковым. Нельзя вручную исправлять только неудобные изображения одной группы и оставлять другую без коррекции, если такая правка не описана заранее. При необходимости ручной проверки лучше определить прозрачное правило исключения или коррекции и сохранить исходную автоматическую маску.

ROI, фильтрация популяции и измеряемая область

ROI позволяет ограничить анализ биологически релевантной областью. Это важно, если в поле зрения есть пустой фон, край ткани, техническая метка или другой участок, который не должен входить в статистику. В протоколе можно клиповать объекты по ROI; при этом следует заранее решить, что делать с объектами, пересекающими границу. Разные правила включения краевых объектов меняют итоговое количество и средний размер.

Фильтры популяции применяются после первичного поиска объектов и оставляют только элементы, удовлетворяющие выбранным измерениям. Например, можно исключать слишком маленькие компоненты, если они подтверждённо являются шумом. Но сложный каскад фильтров легко превратить в скрытую ручную подгонку. Каждый критерий должен отвечать конкретной причине и проверяться на контрольных данных.

Если один и тот же ROI используется для нескольких каналов, необходимо убедиться, что каналы зарегистрированы. Даже небольшой сдвиг может привести к тому, что маска, построенная по ядру, будет измерять соседний участок второго канала. Для тонких мембранных или точечных сигналов эта ошибка особенно заметна.

Что можно измерять у найденных объектов

После сегментации Volocity способен вычислять геометрические и интенсивностные характеристики объектов. В практических протоколах используют объём, интенсивность и координатные характеристики; официальное описание Quantitation также ориентировано на морфологию, локализацию, тенденции, отслеживание и построение таблиц и графиков. Конкретный набор столбцов выбирают под гипотезу, а не добавляют все параметры без разбора.

Средняя интенсивность и интегральная интенсивность отвечают на разные вопросы. Средняя нормирует сигнал на размер объекта, тогда как сумма зависит и от яркости, и от объёма. Если одна группа содержит более крупные клетки, сравнение только суммы способно отражать геометрию, а не изменение концентрации маркера. Поэтому перед статистикой нужно понимать математический смысл каждого столбца.

Объём корректен только при правильной пространственной калибровке по XY и Z. Если Z-шаг записан неверно, ошибка масштабирует объём даже при идеальной сегментации. Для данных, импортированных из другой системы, полезно сопоставить метаданные с журналом микроскопа и измерить известный объект или масштабный эталон, если протокол требует метрологической уверенности.

Трекинг объектов во времени

Для временных серий Volocity может связывать найденные объекты между временными точками и строить треки. Качество трекинга зависит от сегментации: если одна клетка на отдельном кадре исчезла из маски, трек обрывается; если две клетки слились в один объект, алгоритм получает неоднозначность. Поэтому перед настройкой расстояния связывания проверяют стабильность Find Objects на всей серии.

Максимально допустимое перемещение между кадрами должно соответствовать частоте съёмки и реальной скорости объекта. Слишком малое значение дробит траектории, слишком большое увеличивает риск неверного перескока на соседа. В плотной культуре полезно проверить участки, где траектории сближаются, и сравнить результат с исходным фильмом, а не только с цветными линиями треков.

Дрейф поля зрения следует исправлять или учитывать отдельно. Если вся сцена смещается, траектории содержат сумму движения образца и механического дрейфа. После коррекции регистрации трекинг отражает относительное движение объектов точнее. При этом трансформированную серию сохраняют как отдельный результат, чтобы исходные координаты не потерялись.

Колокализация двух каналов

Колокализация в Volocity предназначена для количественной оценки совместного распределения сигналов, а не для визуального впечатления от жёлтого цвета в merge. Рабочий процесс начинается с выбора двух каналов и порогов, отделяющих сигнал от фона. В практических протоколах пороги определяют по фоновому ROI, после чего рассчитывают коэффициенты корреляции и перекрытия, включая показатели Pearson и Manders/overlap в доступном наборе измерений.

Порог должен быть обоснован отдельно для каждого канала. Если один канал имеет высокий фон, применение одинакового численного порога к обоим бессмысленно. Также необходимо проверить bleed-through и спектральное перекрытие с помощью однократно окрашенных или других подходящих контролей: математический коэффициент не отличает истинную совместную локализацию от сигнала, попавшего во второй канал из-за оптики.

Регистрация каналов критична для мелких структур. Смещение на несколько пикселей снижает перекрытие даже при биологически совместной локализации, а широкие размытые объекты могут давать высокий коэффициент случайно. Поэтому интерпретацию строят вместе с размером структур, разрешением системы, контролями и визуальной проверкой масок порога.

Практическая последовательность колокализации

1. Выберите два физически осмысленных канала и проверьте их регистрацию.
2. Определите фоновые области, которые не содержат целевого сигнала.
3. Задайте пороги отдельно для X- и Y-канала и проверьте маску порогов на нескольких полях.
4. Рассчитайте коэффициенты только после фиксации правил порога.
5. Сохраните численные результаты и изображение контроля маски, чтобы анализ можно было перепроверить.

Ратиометрический анализ, FRET и FRAP

Volocity поддерживает ратиометрические рабочие процессы, а для съёмки FRAP и ratio на официальной странице Acquisition упомянуты соответствующие инструменты при наличии количественного анализа. В ратиометрии обычно сначала оценивают фон, задают порог, затем формируют отношение сигналов. Цветовая шкала вроде rainbow LUT полезна для визуализации пространственного распределения отношения, но сама по себе не является измерением.

При расчёте отношения особенно опасны нулевые или близкие к нулю значения знаменателя: они создают очень большие числа, не имеющие биологического смысла. Практический протокол исключает области без достаточного сигнала и измеряет ratio только там, где оба канала проходят заданные критерии. Порог и правило исключения должны быть одинаковы для сопоставимых групп.

FRAP требует аккуратной работы со временем: важно знать момент воздействия, базовую интенсивность до него и восстановление после. Volocity способен использовать данные такой серии и анализировать их в рамках количественного набора, но корректная интерпретация зависит от нормализации, контрольных областей и фотоблекания при наблюдении. Программа не заменяет экспериментальный контроль.

Деконволюция: зачем нужна Restoration

Деконволюция пытается перераспределить размытый оптической системой сигнал и повысить различимость структур в 3D. Volocity поддерживает восстановление данных widefield, confocal, spinning disk, two-photon и point-scanning систем при корректно заданной PSF. Это не универсальная кнопка резкости: качество результата определяется калибровкой, отношением сигнал/шум и соответствием PSF реальной оптике.

Восстановление особенно полезно перед объёмным измерением, когда внефокусный свет расширяет объекты и мешает разделению соседних структур. Однако любые количественные выводы после деконволюции следует проверять на воспроизводимость. Слишком агрессивная обработка может создавать резкие края и изменять распределение интенсивности, поэтому исходный стек сохраняют неизменным и сравнивают результат с ним.

Batch processing позволяет применять восстановление к нескольким наборам, а обработка блоками снижает требования к памяти для больших объёмов. Перед пакетным запуском лучше протестировать параметры на одном типичном стеке и одном сложном, чтобы не получить десятки результатов с систематической ошибкой.

PSF: расчётная и измеренная

Point Spread Function описывает отклик оптической системы на точечный объект. Volocity умеет рассчитывать PSF для разных типов микроскопии и использовать измеренную PSF, полученную на конкретной системе. Расчёт требует корректных параметров оптики, включая длину волны, числовую апертуру и показатели преломления; ошибка в этих значениях делает математически аккуратную деконволюцию физически неверной.

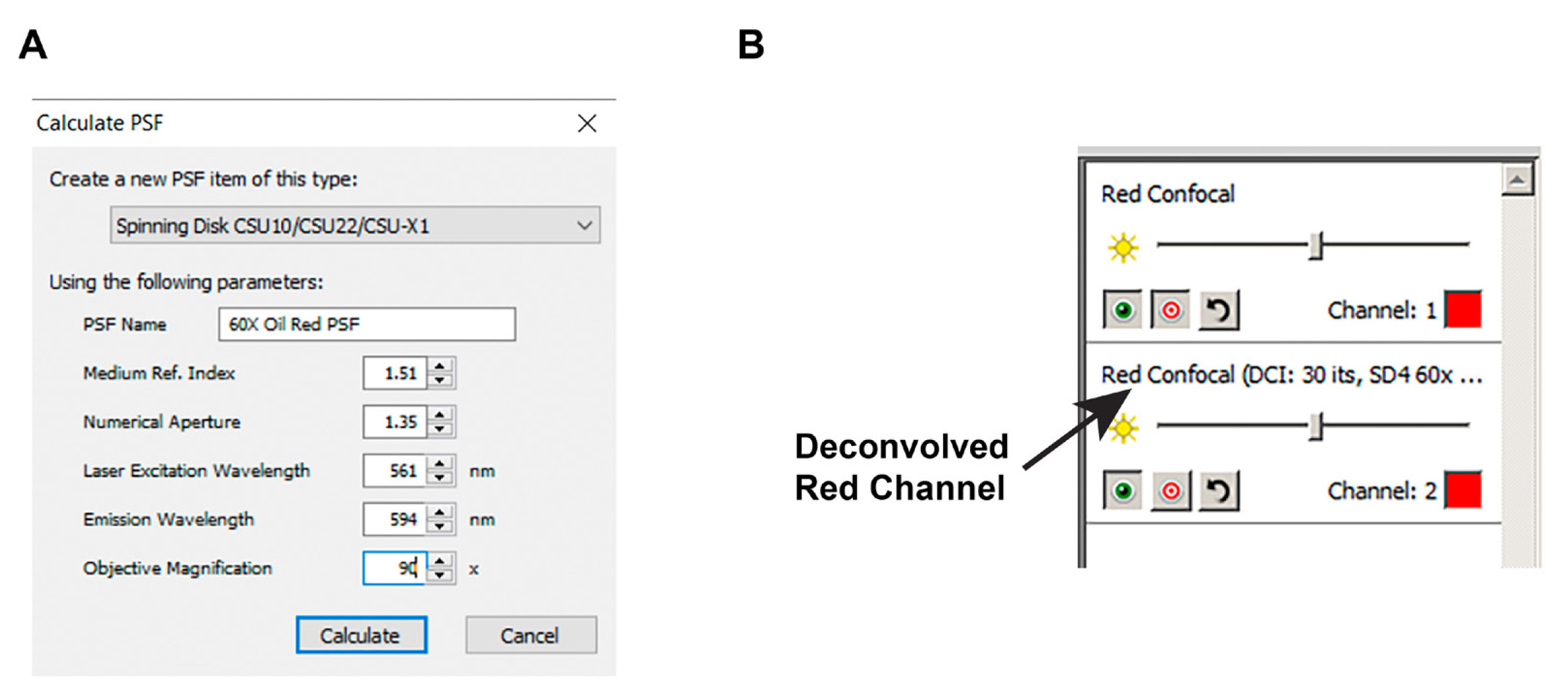

В диалоге Calculate PSF выбирается тип системы и вводятся параметры. Для confocal также важны параметры пинхола и возбуждения/эмиссии. Числа из чужого учебного скриншота нельзя переносить в свой опыт: даже объектив с той же кратностью может иметь другую NA, а среда и длина волны меняют PSF. Параметры берут из фактической конфигурации и метаданных.

Измеренная PSF способна точнее описать реальную систему, включая аберрации, но требует корректного образца и съёмки. Если измерение выполнено плохо, расчётная PSF может дать более устойчивый результат. Полезно сравнить оба варианта на тестовом стеке и смотреть не только на визуальную резкость, но и на сохранение формы и отсутствие артефактов.

Iterative Restoration и Fast Restoration

Iterative Restoration выполняет итерационный расчёт и ориентирован на улучшение разрешения как в плоскости XY, так и по Z. Число итераций нельзя выбирать по принципу чем больше, тем лучше. В практических руководствах отдельно отмечается, что недостаточное число оставляет размытость, а чрезмерное может приводить к искажениям. Критерий остановки проверяют на деталях, фоне и стабильности интенсивностей.

Fast Restoration выполняет одно проходное восстановление по вокселям и полезен там, где важна скорость и достаточное улучшение в XY. Выбор между быстрым и итерационным методом зависит от задачи: для предварительного просмотра большого числа стеков может быть разумен быстрый вариант, а для окончательного 3D-измерения — более тщательно проверенный итерационный процесс.

После восстановления следует повторно проверить сегментацию. Порог, настроенный на сыром изображении, не обязан давать ту же маску после деконволюции, потому что границы и фон меняются. Если исследователь решает анализировать восстановленные данные, протокол поиска объектов настраивается именно на них и одинаково применяется ко всем сравниваемым образцам.

RestorationMV и вычислительные требования

RestorationMV использует совместимую видеокарту NVIDIA для ускорения вычислений. В официальных требованиях указано не менее 4 ГБ видеопамяти, а для крупных наборов предпочтительно 6 ГБ и больше; в рекомендованной конфигурации приводится современная NVIDIA GeForce RTX или RTX-плата профессионального класса. Если такой GPU отсутствует, нельзя рассчитывать на тот же режим ускорения.

Производительность зависит и от оперативной памяти, накопителя и размера данных. Для Volocity 7 в качестве минимального ориентира указаны 16 ГБ RAM и SSD, а рекомендовано 32 ГБ и NVMe. Эти числа не означают, что любой 4D-набор гарантированно поместится в память: серия из многих позиций, каналов и временных точек может быть значительно крупнее. Обработку блоками и пакетные операции используют осмысленно, контролируя свободное место.

При медленной обработке сначала отделяют вычислительную проблему от ошибки данных. Если один небольшой стек обрабатывается нормально, а большой — нет, проверяют память и VRAM. Если сбой повторяется на одном конкретном файле независимо от размера, вероятнее проблема структуры данных, метаданных или параметров операции.

Split Volumes и подготовка каналов

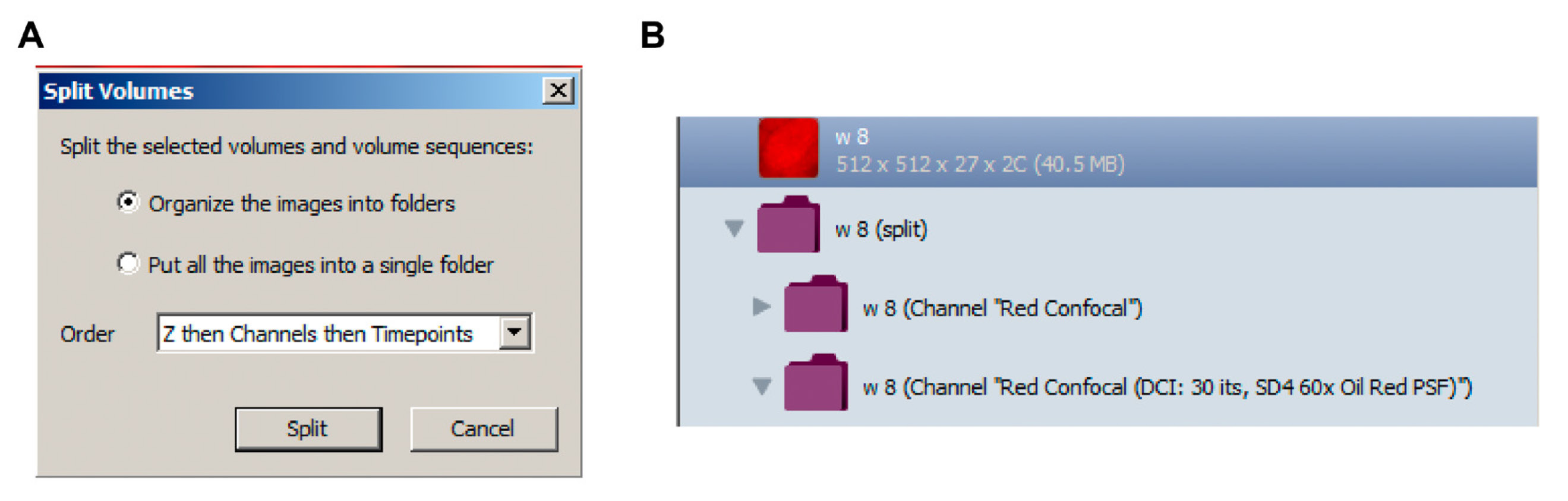

Split Volumes разделяет выбранные тома и последовательности, например по каналам, создавая отдельные элементы для дальнейшей обработки. Это полезно, если деконволюция или анализ должны применяться к конкретному каналу с собственной PSF. При разделении важно сохранить понятные имена, чтобы красный, зелёный и производный восстановленный канал не перепутались после нескольких операций.

В учебном протоколе после расчёта PSF восстановленный канал отделяют и затем используют в измерениях. Такой порядок демонстрирует важный принцип: обработанный результат должен быть явно отличим от исходного. Если производные каналы называются одинаково, пользователь легко применит следующий шаг к неправильной версии и получит численно правдоподобный, но методически неверный результат.

После разделения следует проверить размерность каждого элемента. Если исходный объект был временной последовательностью, операция не должна случайно превратить анализируемый материал в одну плоскость или потерять временную ось. Несколько контрольных переходов по Z и T занимают минуты, но предотвращают ошибку всего пакетного анализа.

Коррекция регистрации, освещения и шума

В наборе инструментов Viewer перечислены Correct Registration, Correct Illumination и Remove Noise. Эти операции решают разные проблемы и не должны применяться как единый улучшатель. Registration исправляет геометрическое несоответствие, illumination — неравномерность поля, noise reduction — случайные вариации. Каждый шаг меняет данные по-своему и требует проверки до и после.

Коррекция освещения особенно актуальна для широкого поля, где яркость может систематически падать к краям. Если без коррекции один и тот же объект в центре и у края имеет разные измеренные интенсивности из-за оптики, сравнение по позиции становится ошибочным. Но карта коррекции должна соответствовать системе и настройкам; случайно выбранное плоское поле способно внести новый градиент.

Шумоподавление влияет на мелкие структуры и порог. Сильный фильтр может удалить реальные точки или соединить соседние объекты. Поэтому до количественного анализа лучше выбирать минимально необходимую обработку и проверять, как она меняет распределение размеров и интенсивностей на контроле. В статье или методике обработки следует описывать сам факт такой коррекции.

Экспорт изображений, таблиц и фильмов

Для публикации Volocity может сохранять снимки выбранного представления и создавать фильмы из 3D/4D-сцен. Официально для последовательностей поддерживаются QuickTime и AVI; Viewer также перечисляет AVI и WMV среди доступных мультимедийных форматов. Перед экспортом фильма задают ракурс, видимость каналов и диапазон отображения, а затем проверяют готовый файл на пропущенные кадры и правильный порядок времени.

Статические изображения экспортируют в TIFF или другой подходящий формат. Для количественных данных предпочтительнее формат без потерь и без изменения численных значений. В практических инструкциях отдельно предупреждают, что контрастно преобразованный экспорт может изменить значения пикселей; если файл будет использоваться для измерений в другой программе, нужно проверить гистограмму и экспортировать вариант без визуального преобразования, которое подменяет данные.

Таблицы и графики полезны для быстрой проверки результатов, но окончательный статистический анализ может выполняться в специализированной среде. При экспорте таблицы сохраняют идентификатор образца, объекта и условия, чтобы строки не потеряли связь с экспериментом. Если выгрузить только числовые столбцы без метаданных, позже трудно понять, какой порог и какая популяция использовались.

Форматы для обмена с другими программами

Volocity умеет экспортировать TIFF, OME-TIFF, ICS/IDS и ряд микроскопических форматов, перечисленных в Viewer. Для передачи многоканального Z-стека в другую научную программу предпочтителен контейнер, сохраняющий размерности и калибровку. OME-TIFF часто оказывается практичнее набора отдельных файлов, если принимающая программа поддерживает его метаданные.

Формат Library Clipping с расширением ACFF используется для передачи выбранных элементов вместе со структурой, понятной Volocity. Это полезно при обмене частью Library, когда не нужно передавать весь проект. Для общего межпрограммного обмена такой формат менее универсален, поэтому выбор зависит от того, где данные будут открываться дальше.

JPEG подходит для иллюстраций, но не для сохранения исходных измерительных данных из-за потерь и ограничений представления. AVI и WMV предназначены для просмотра динамики, а не для последующего воксельного анализа. Правило простое: визуальный экспорт и аналитический экспорт — разные задачи, и один файл редко оптимален для обеих.

Требования к Windows и рабочей станции

Volocity 7 заявлен совместимым с Windows 10 и Windows 11. На текущей странице требований основной ориентир — Windows 11; Windows Enterprise отдельно не считается официально поддерживаемой средой из-за различий в групповых политиках, реестре, брандмауэре и профилях пользователей. Для управляемой корпоративной сети это важно согласовать с ИТ-службой до установки и активации.

Минимальная конфигурация включает 16 ГБ оперативной памяти, SSD около 500 ГБ и экран 1920×1080; рекомендованы 32 ГБ, NVMe и 2560×1440. Для базовой работы допускается встроенная графика, но RestorationMV требует NVIDIA. При выборе станции полезнее ориентироваться на реальные размеры 3D/4D-наборов, чем только на минимальные цифры: большой таймлапс быстро использует и RAM, и дисковое пространство.

Для установки и драйверов требуются административные права. Производитель также рекомендует физическую машину, потому что виртуальная среда может ухудшать производительность и доступ к графике или аппаратуре. Если Volocity используется для управления камерой и микроскопом, совместимость драйверов устройств важнее абстрактной мощности процессора.

Лицензирование и сетевые ограничения

Для проверки лицензии и обновлений системе периодически нужен сетевой доступ. В официальных требованиях для активации указаны TCP 80 и TCP/UDP 443 и необходимость разрешить соответствующее сетевое обращение в брандмауэре. Если программа запускается, но не получает лицензию в корпоративной сети, сначала следует проверить правила сети и прокси, а не переустанавливать анализатор изображений.

На общей станции проблема может зависеть от профиля пользователя: одна учётная запись получает лицензию, другая — нет. Это особенно характерно для жёстко управляемых политик Windows. Полезный диагностический шаг — сравнить сетевой доступ и права в рабочей и проблемной учётной записи и передать ИТ-службе точное сообщение об ошибке.

Непрерывное подключение к интернету для выполнения анализа не описывается как обязательное, но периодический доступ нужен для лицензирования и обновлений. В защищённой лабораторной сети лучше заранее согласовать белый список и не отключать защиту системы ради быстрого запуска: правильная настройка брандмауэра безопаснее и воспроизводимее.

Почему macOS и Linux не подходят для текущей установки

Для Volocity 7 рабочей платформой указана Windows. На странице системных требований отдельно отмечено, что текущая macOS не поддерживает используемую 32-битную Mac-версию Volocity; для современных Mac это означает отсутствие поддерживаемого рабочего варианта текущего продукта. В Linux официальной версии Volocity не заявлено.

Если лаборатория использует смешанный парк компьютеров, разумно заранее определить Windows-станцию для Library и тяжёлого анализа, а на других системах передавать данные через открытые научные форматы, когда это возможно. Такой подход уменьшает риск, что важный эксперимент окажется привязан к компьютеру, на котором его нельзя открыть штатным способом.

Перенос данных между системами особенно требует проверки метаданных. Простой TIFF сохраняет изображение, но не всегда всю структуру каналов, времени и Z. Для научного обмена лучше предварительно открыть экспорт на целевой системе и проверить размерности, калибровку и значения, а уже затем считать миграцию успешной.

Типичные ошибки при открытии Library

Если Library не открывается после переноса, первая проверка — целостность всей папки проекта. MVD2 не следует рассматривать как единственный самодостаточный файл, если рядом существовали связанные элементы. Сравните состав и размер папки с исходной копией, проверьте, не были ли отдельные файлы переименованы или перемещены, и работайте с копией, а не с единственным экземпляром.

Если Library открывается, но часть изображений отсутствует, полезно выяснить, были ли данные импортированы внутрь структуры или оставались внешними ссылками. В старых проектах организация может отличаться. Не пытайтесь сразу удалять лишние файлы: сначала определите, какой элемент Library с ними связан, и сделайте резервную копию.

При повреждении проекта пакетная перепаковка и многократное сохранение могут ухудшить ситуацию. Безопаснее сохранить исходную папку неизменной, создать копию для экспериментов восстановления и по возможности экспортировать доступные ключевые данные в стандартный формат. Если проект содержит уникальный длительный эксперимент, риск потери выше стоимости дополнительного места на диске.

Почему неверно выглядят размеры и масштаб

Неверная длина или объём почти всегда заставляют проверить калибровку до поиска ошибки в формуле. Сравните выбранный объектив, размер пикселя, binning и Z-step с параметрами съёмки. При ручной смене объектива аппаратная система может не сообщить новое положение программе, поэтому метаданные нужно подтвердить оператору.

Для импортированной серии проблема может возникнуть, если сторонний формат потерял единицы или Volocity интерпретировал их иначе. Проведите линейное измерение на объекте с известным размером или сравните метаданные с исходным ПО. Не исправляйте масштаб только потому, что результат похож на правду: коэффициент должен иметь документированное происхождение.

После исправления калибровки старые измерения могут стать недействительными. Если таблица уже создана, безопаснее повторно запустить протокол на корректно откалиброванных данных и сохранить новый результат с явной пометкой, а не вручную умножать отдельные столбцы, забывая про площадь и объём, которые масштабируются в другой степени.

Почему деконволюция даёт ореолы или искажения

Первый кандидат — неверная PSF. Проверьте тип микроскопии, длины волн, NA, показатель преломления и параметры, специфичные для confocal. Второй — слишком слабое отношение сигнал/шум или насыщение: алгоритм не способен восстановить информацию, которой нет в исходных данных. Третий — чрезмерное число итераций, когда вместо удаления размытия начинают усиливаться артефакты.

Сравнивайте исходный и восстановленный стек в одинаковом масштабе и смотрите не только на самый эффектный срез. Ореол может быть едва заметен в XY и сильнее проявляться по Z. Проверьте несколько ярких точек, границы крупных структур и фон. Если объект становится геометрически неправдоподобным, остановитесь и пересмотрите параметры.

Не настраивайте деконволюцию по критерию максимальной визуальной резкости. Для измерений важнее воспроизводимость и физически правдоподобный результат. Хороший протокол даёт похожее улучшение на нескольких типичных полях и не требует индивидуальной подгонки итераций под каждое изображение.

Почему Find Objects выделяет фон

Если маска захватывает фон, посмотрите гистограмму и пространственное распределение ложных объектов. Однородное включение фона обычно указывает на слишком низкий порог; градиент от центра к краю — на неравномерность освещения; мелкие точечные компоненты — на шум. Эти случаи требуют разных решений, поэтому простое увеличение minimum object size не всегда корректно.

При автоматическом пороге нестабильный фон может заставлять алгоритм выбирать разные границы на разных изображениях. Сравните найденное значение на нескольких полях и решите, соответствует ли изменение реальному сигналу. Иногда лучше применять обоснованный фиксированный принцип после коррекции освещения, иногда — автоматический метод с контролируемым offset. Главное, чтобы правило было заранее определено.

Если фон появляется только в одном канале, проверьте, тот ли канал выбран в Find Objects и не изменился ли LUT так, что визуально трудно сопоставить маску с исходным сигналом. LUT не меняет численные значения, поэтому яркий цвет на экране не является доказательством высокой интенсивности.

Почему Separate Touching Objects дробит клетки

Чрезмерное дробление обычно означает, что алгоритм видит внутренние перепады интенсивности как границы между объектами. Проверьте исходное изображение и маску Find Objects: если объект уже содержит глубокие провалы, разделение будет агрессивнее. Уменьшение шума или изменение порога может оказаться логичнее, чем попытка исправить всё параметром разделения.

Для ядер с неоднородной окраской важно проверить, не делится ли одно ядро стабильно на две части. Сравните несколько Z-срезов: две яркие области одной трёхмерной структуры в плоской проекции могут казаться отдельными объектами. Объёмный контроль помогает избежать решения по одному срезу.

Если разные типы образцов имеют существенно разную морфологию, единый параметр разделения может работать неравномерно. В таком случае нужно либо обосновать разные заранее определённые протоколы для разных классов, либо выбрать более устойчивый общий критерий. Подгонять параметры после просмотра результата статистики методически опасно.

Почему треки перескакивают между объектами

Перескок возникает, когда на следующем кадре рядом есть несколько подходящих кандидатов. Снизьте допустимое расстояние до физически реалистичного уровня или увеличьте временную частоту будущих экспериментов, если быстрые объекты перемещаются слишком далеко между кадрами. Для уже снятых данных дополнительной информации между кадрами нет, поэтому предел точности задаётся самой съёмкой.

Вторая причина — слияние масок. Если две клетки на одном кадре стали единым объектом, трекер теряет индивидуальные идентичности. Исправлять следует сегментацию, а не только параметры трека. Просмотрите момент перед ошибкой, сам кадр и следующий, чтобы понять, где впервые возникла неоднозначность.

Третья причина — глобальный дрейф. Если направление ошибочных треков одинаково по всему полю, сравните неподвижные структуры. Коррекция регистрации до трекинга часто даёт более осмысленную кинематику. После коррекции обязательно проверить, что преобразование не исказило края и не создало пустые области, которые попадают в анализ.

Почему коэффициент колокализации неожиданно высокий

Высокий коэффициент не гарантирует биологического взаимодействия. Проверьте фон: два канала с общим градиентом яркости могут коррелировать даже без совместных объектов. Затем проверьте bleed-through и настройки порога. Если порог слишком низкий, большая часть фоновых вокселей участвует в расчёте и может доминировать над интересующими структурами.

Сравните коэффициент с изображением маски порогов. Если перекрытие сосредоточено в ярких насыщенных областях, оцените клиппинг. Насыщение делает разные высокие интенсивности одинаковыми и может искажать корреляцию. Для количественной колокализации лучше снимать в диапазоне, где значимые пиксели не упираются в максимум камеры.

Используйте отрицательные и одноканальные контроли, если эксперимент их допускает. Программа вычисляет метрику по переданным числам и не знает, какой сигнал является специфическим. Контроль показывает, какую часть коэффициента создаёт оптика, фон и метод порога.

Почему экспорт выглядит иначе, чем окно Volocity

Сначала выясните, экспортируется ли визуализированное представление или исходные значения. Снимок экрана и аналитический TIFF имеют разные цели. LUT, контраст, прозрачность и освещение 3D-сцены относятся к визуальному представлению; файл для повторного измерения должен сохранять численные значения и размерности.

Если внешний просмотрщик показывает TIFF темнее, это не обязательно потеря данных. Разные программы могут по-разному выбирать диапазон отображения. Сравните гистограмму и конкретные значения пикселей, а не только яркость монитора. Если значения совпадают, проблема в визуализации, а не в данных.

Для фильма проверьте кодек и порядок кадров после экспорта. Длинная 4D-серия должна начинаться и заканчиваться правильными временными точками; при наличии подписи времени она должна соответствовать реальному интервалу. Не используйте пережатое видео как единственный архив исходного опыта.

Практический сценарий: 3D-измерение объёма ядер

1. Импортируйте или откройте многоканальный Z-стек и проверьте пространственную калибровку.
2. Откройте ортогональные плоскости и убедитесь, что Z-диапазон полностью охватывает ядра.
3. Если внефокусный свет мешает границам, протестируйте корректную PSF и восстановление на копии стека.
4. В Measurements создайте Find Objects на ядерном канале и настройте порог по нескольким полям.
5. Добавьте minimum object size и при необходимости Separate Touching Objects, проверяя маску в 3D.
6. Измерьте объём и нужные интенсивности, затем изучите несколько строк таблицы вручную.
7. Сохраните протокол и примените его пакетно только после проверки слабого, среднего и яркого примера.

Главная точка контроля в этом сценарии — граница объекта. Ошибка на один-два слоя по всей поверхности может существенно изменить объём небольшого ядра. Поэтому визуальная проверка маски в нескольких Z-плоскостях информативнее, чем проверка только на brightest-point проекции.

Практический сценарий: трекинг клеток в 4D

1. Просмотрите весь таймлапс и найдите участки с дрейфом, пропаданием фокуса и слиянием объектов.
2. При глобальном дрейфе создайте корректированную копию и проверьте неподвижные ориентиры.
3. Настройте сегментацию так, чтобы один и тот же тип клетки стабильно находился на разных временных точках.
4. Задайте реалистичное максимальное перемещение между соседними кадрами.
5. Постройте треки и вручную проверьте места, где клетки сближаются или пересекаются.
6. Экспортируйте координаты и производные показатели вместе с идентификаторами треков и времени.

Если значительная часть траекторий требует ручного исправления, проблема обычно находится раньше: временной интервал слишком большой, сегментация нестабильна или образец дрейфует. Увеличение допуска трекера лишь делает ошибки менее заметными, но не повышает качество данных.

Практический сценарий: количественная колокализация

1. Проверьте, что каналы геометрически совмещены и не имеют очевидного спектрального перетекания.
2. Выберите фоновые ROI для каждого канала и определите пороги независимо.
3. Просмотрите маски порога на нескольких полях, включая слабый и яркий пример.
4. Рассчитайте Pearson и показатели перекрытия только после фиксации порогов.
5. Сопоставьте числа с изображением и отрицательными контролями.
6. Сохраните правила порога вместе с результатами, чтобы их можно было повторить.

Не следует сравнивать коэффициенты, полученные при разных правилах порога, как будто это одна метрика. Если метод пришлось изменить из-за другого типа образца, это уже отдельный аналитический протокол и его результаты нужно интерпретировать отдельно.

Практический сценарий: длительная многоканальная съёмка

1. Откройте Video Preview и проверьте фокус, экспозицию, отсутствие насыщения и правильный объектив.
2. В Light Path Manager выберите и подтвердите световые пути для каждого канала.
3. В Acquisition Setup задайте порядок каналов, Z-диапазон, временной интервал и при необходимости позиции XY.
4. Оцените объём будущих данных и свободное место на SSD.
5. Запустите короткий тестовый цикл с теми же каналами и Z, затем проверьте фактическую длительность цикла.
6. После первой временной точки откройте данные и убедитесь, что протокол развивается корректно.
7. Во время длительного опыта следите за фокусом, фотоблеканием и стабильностью интересующей области.

Если биологический процесс быстрый, временная геометрия многоканального Z-стека должна быть частью интерпретации. Два канала одного условного timepoint могут быть сняты не одновременно, а разные Z-плоскости — ещё позже. Для быстро движущихся объектов это способно создавать кажущееся пространственное смещение.

Сравнение Volocity с аналогами

Программа	Лучше подходит для	Главное ограничение
Volocity	Связанный цикл 3D/4D-съёмки, визуализации, деконволюции, сегментации и трекинга микроскопических данных	Современная работа ориентирована на Windows; RestorationMV требует NVIDIA
Imaris	Интерактивная 3D/4D-визуализация, поверхности, точки и треки на крупных микроскопических наборах	Управление конкретной съёмочной системой не является тем же центральным сценарием, что в Volocity Acquisition
Huygens Professional	Физически ориентированная деконволюция, восстановление и анализ флуоресцентной микроскопии	Основной акцент сделан на восстановлении и анализе, а не на аппаратном управлении съёмкой
Fiji/ImageJ	Гибкая обработка, сегментация, регистрация и трекинг через открытые плагины и скрипты	Сложный сквозной 3D/4D-процесс часто приходится собирать из нескольких плагинов
ZEISS arivis Pro	Работа с крупными 3D/4D-наборами, визуализация и анализ многомерной микроскопии	Аппаратный протокол захвата не является основной заменой Volocity Acquisition
MetaMorph	Автоматизированная микроскопическая съёмка и количественный анализ изображений	Рабочий процесс и поддержка оборудования зависят от конкретной конфигурации микроскопа

Если нужна единая среда, где одна Library связывает захват, объёмный просмотр, восстановление, измерения и трекинг, Volocity остаётся особенно логичным выбором для уже настроенной лабораторной системы. Для максимально глубокой деконволюции часто выбирают Huygens, для современной крупномасштабной 3D-визуализации — Imaris или arivis, а Fiji полезен там, где важны открытость, плагины и сценарии. При миграции решающим становится не список функций, а совместимость исходных данных, метаданных и требуемого оборудования.

Что проверять перед пакетным анализом

• Калибровка XY и Z соответствует фактической оптике и binning.
• Каналы названы однозначно и не перепутаны после Split Volumes или импорта.
• Регистрация каналов достаточна для требуемого пространственного масштаба.
• Порог Find Objects проверен на нескольких типичных и сложных полях.
• Separate Touching Objects не дробит одиночные структуры и не оставляет систематические слияния.
• ROI и правила включения краевых объектов одинаковы для сравниваемых групп.
• Измеряемые столбцы имеют понятный физический смысл и нужные единицы.
• Исходные данные сохранены отдельно от обработанных результатов.
• Параметры протокола сохранены и могут быть повторно применены без ручной памяти оператора.
• На диске достаточно места для производных 3D/4D-наборов и экспортов.

Что проверять перед публикацией изображения

Публикационное изображение должно оставаться прослеживаемым до исходного элемента Library. Зафиксируйте, какие каналы показаны, какой LUT использован, применялась ли деконволюция, коррекция регистрации или уровня. Если 3D-сцена построена с прозрачностью, тенями и освещением, эти настройки относятся к визуализации и не должны подменять количественные измерения.

Для сравнительной фигуры используйте сопоставимый диапазон отображения, если научный смысл требует сравнения яркости. Автоматический контраст на каждом образце делает все панели визуально похожими и скрывает реальные различия. Если цель фигуры только показать структуру, это можно делать, но подпись и методика должны ясно отделять визуальное усиление от количественного анализа.

Масштабная линейка проверяется по калибровке, а не добавляется для вида. Цвета каналов выбирают так, чтобы они оставались различимыми и не создавали ложного впечатления перекрытия. Для мультканальных изображений полезно хранить и отдельные каналы, и merge, чтобы читатель мог оценить происхождение совместного сигнала.

Рабочая дисциплина для воспроизводимого результата

Самая сильная сторона Volocity проявляется, когда Library используется как структурированный эксперимент, а не как папка с красивыми картинками. Сохранённый протокол Measurements, отдельные производные элементы, понятные имена и фиксированные параметры обработки позволяют повторить расчёт через недели и объяснить, откуда появилась каждая строка таблицы.

Перед изменением ключевого параметра создавайте новый вариант результата, если старый уже использовался в анализе. Это относится к PSF, порогу, правилам разделения, ROI и регистрации. Перезапись одного результата стирает возможность сравнить решения и понять, почему статистика изменилась. Небольшие затраты на структуру проекта экономят гораздо больше времени при проверке.

Для командной работы полезно хранить краткое описание протокола рядом с данными: какой канал сегментируется, как выбирается порог, какие объекты исключаются, какие столбцы экспортируются. Volocity сохраняет техническую часть рабочего процесса, но биологическое обоснование параметров остаётся ответственностью исследователя.

Интерфейс Image Sequence и контроль размерностей

Image Sequence удобен как карта многомерного эксперимента: каналы и временные точки можно просматривать как связанные элементы, а не как сотни отдельных файлов. На этапе проверки полезно щёлкнуть несколько временных точек и убедиться, что яркие события движутся вперёд во времени, а не перескакивают из-за неправильной сортировки. Если серия собрана вручную из файлов, именно этот просмотр быстрее всего обнаруживает ошибку индекса T или C.

Для каждого канала можно управлять видимостью. Это позволяет временно скрыть яркий канал, который маскирует слабую структуру в совмещённом изображении, не удаляя сам канал. При подготовке маски сегментации такой контроль особенно полезен: сначала проверяют исходный канал отдельно, затем включают соседние каналы только для анатомической ориентации.

Timeline-представление помогает оценивать интервалы во времени, если метки времени присутствуют. Для эксперимента, где фактическая длительность цикла менялась, реальные timestamps информативнее условительного номера кадра. При экспорте численных траекторий стоит сохранять именно реальное время или однозначно документировать постоянный шаг.

Ортогональные плоскости как инструмент контроля 3D

XY-проекция часто скрывает ошибку по глубине. Ортогональный просмотр XZ и YZ показывает, насколько равномерно объект дискретизирован по Z, не вытянут ли он из-за ошибочного масштаба и не обрезан ли стек сверху или снизу. Перед вычислением объёма такой просмотр должен стать обязательной проверкой, особенно для импортированных данных.

При деконволюции ортогональные плоскости позволяют заметить осевые артефакты, которые в XY выглядят как улучшение резкости. Если после восстановления вокруг точечной структуры появляются повторяющиеся полосы по Z, следует вернуться к PSF и параметрам итераций. Аналогично, излишне крупный Z-step проявляется ступенчатостью или вытянутой геометрией.

Для колокализации XZ/YZ помогают проверить, не является ли совпадение каналов следствием плоской проекции. Два сигнала могут перекрываться в XY, но находиться на разных глубинах. В истинном 3D-анализе пороги и коэффициенты должны применяться к объёмным данным, если биологический вопрос относится к пространственному соседству.

Voxel Spy и линейный профиль

Voxel Spy показывает численные значения под курсором, поэтому удобен для проверки порога и насыщения. Если участок выглядит белым, но значение уже находится у верхнего предела диапазона, различия внутри него потеряны. Если слабая структура видна после растяжения контраста, Voxel Spy позволяет понять, насколько её значение отличается от соседнего фона.

Line Profile строит распределение интенсивности вдоль выбранной линии. С его помощью можно сравнить ширину пика до и после восстановления, увидеть провал между двумя близкими объектами или проверить градиент освещения. Профиль не заменяет полноценную статистику по ROI, но хорошо работает как диагностический инструмент перед настройкой массового протокола.

При сравнении профилей нескольких изображений линия должна проходить через сопоставимую структуру и иметь одинаковый физический масштаб. Если один набор имеет другой размер пикселя, одинаковое число пикселей не означает одинаковую длину. Для количественного вывода лучше экспортировать измерения с калиброванной осью, а профиль использовать для проверки поведения сигнала.

Brightest point, Extended Focus и риск проекций

Проекции упрощают сложный стек до плоскости и поэтому удобны для навигации, но могут создавать пространственные совпадения, которых нет в 3D. Brightest-point представление показывает максимальные значения по глубине и хорошо выявляет тонкие яркие структуры; оно же может наложить друг на друга объекты с разных Z. Для измерений формы и колокализации возвращаются к исходному объёму.

Extended Focus полезен, когда задача — получить читаемое представление структуры, распределённой по глубине. Однако такой результат является производным изображением и не должен автоматически использоваться вместо исходного стека для объёмного анализа. Сначала определяют, какой вопрос решается: показать объект целиком на одной панели или измерить его реальную трёхмерную геометрию.

Tile Channels, напротив, помогает не сводить всё в merge. Разложив каналы рядом, можно заметить специфичный фон, насыщение или разницу в фокусе, которые в совмещённом цветном изображении теряются. Это простой и эффективный этап контроля перед расчётом колокализации и ratio.

3D Snapshot и фильмы без потери аналитического контекста

Capture Snapshot фиксирует текущий ракурс 3D-сцены. Перед сохранением снимка следует решить, какие элементы несут научный смысл: видимость каналов, шкала, ориентация, прозрачность и фон. Эффектные тени и полупрозрачность допустимы для представления формы, но результаты измерений должны происходить из воксельных данных, а не из пикселей готового рендера.

Для фильма полезно заранее сохранить несколько 3D Bookmark с ключевыми ракурсами. Это уменьшает случайность при повторном экспорте и помогает создать последовательность, где камера движется осмысленно. Если фильм показывает время, движение виртуальной камеры не должно мешать понять биологическую динамику; часто лучше сначала зафиксировать ракурс, а затем проиграть T.

После кодирования видео проверьте длительность, частоту кадров и наличие всех временных точек. Нельзя считать экспорт корректным только потому, что файл открывается. Для научной демонстрации важно, чтобы ускорение воспроизведения было известно и не создавало ложного представления о реальной скорости процесса.

Пакетная обработка без скрытой неоднородности

Batch processing экономит время только после того, как протокол проверен. Если исходные наборы различаются по калибровке, числу каналов или названиям элементов, одна и та же команда может обработать не то, что ожидалось. Перед запуском партии полезно составить краткую таблицу входов: размеры XYZTC, канал для анализа, наличие PSF и ожидаемое имя результата.

После пакетной операции не нужно вручную просматривать каждую плоскость, но выборочная проверка обязательна. Откройте несколько первых, средних и крайних результатов, а также самый слабый и самый яркий образец. Если маска или деконволюция выходит из разумного диапазона на исключениях, лучше остановить дальнейшую статистику и разобраться с причиной.

Хорошая пакетная схема создаёт новые элементы с предсказуемыми именами и не уничтожает исходники. Это позволяет повторить обработку с изменённым параметром и сравнить результаты. Если операция перезаписывает важный промежуточный результат, сначала сделайте копию Library или используйте отдельную ветку папок внутри проекта.

Дисковое пространство и скорость записи

3D/4D микроскопия быстро создаёт большие объёмы. Размер примерно растёт как произведение ширины, высоты, числа Z-плоскостей, каналов, временных точек и позиций. При длительной съёмке дополнительно появляются производные стеки, кэш и экспорт. Индикатор свободного места в Video Preview полезен именно поэтому: остановка записи из-за заполненного диска может испортить эксперимент, который невозможно повторить.

SSD снижает задержки чтения и записи по сравнению с медленным накопителем, а NVMe особенно полезен при больших последовательностях и восстановлении. Но быстрый диск не исправит нехватку места. Перед опытом оценивают размер тестового цикла, умножают на число временных точек и оставляют запас для служебных данных и результатов.

Архивирование лучше отделять от активной работы. Сначала убедитесь, что Library закрыта и копия полностью перенесена на надёжное хранилище, затем откройте копию и выборочно проверьте изображения. Только после такой верификации можно освобождать рабочий SSD. Для уникальных опытов полезно иметь две независимые копии.

Контроль фотоблекания в таймлапсе

Volocity позволяет увидеть первые временные точки ещё во время съёмки, и это стоит использовать для оценки фотоблекания. Сравните численные интенсивности в стабильной области на ранних кадрах, а не только внешний вид при Auto Contrast. Если отображение автоматически растягивается, сильное падение сигнала может визуально казаться почти незаметным.

При выраженном фотоблекании варианты обычно связаны с уменьшением световой нагрузки: экспозиция, интенсивность возбуждения, число Z-плоскостей, частота временных точек. Конкретный компромисс зависит от биологии. Смысл программного контроля — помочь увидеть проблему достаточно рано, пока эксперимент ещё можно остановить и перенастроить.

Если фотоблекание является частью измеряемого процесса, например в FRAP, нельзя применять произвольную коррекцию, которая уничтожает биологический эффект. Нужно заранее определить контрольную область и математический способ нормализации, а параметры отображения держать отдельно от численного расчёта.

Автофокус и границы Z

Автофокус полезен в длинных сериях и многопозиционной съёмке, но его результат следует тестировать на реальном образце. Контрастный объект, пыль или край сосуда могут стать более сильной целью, чем интересующая структура. Перед длительным протоколом проверьте несколько циклов и убедитесь, что фокус возвращается к нужному слою.

Команды Set Top и Set Bottom задают границы Z. Они должны оставлять небольшой запас вокруг объекта, но не включать десятки пустых плоскостей. Пустой диапазон увеличивает время, фотонагрузку и объём данных. Если образец дрейфует по Z, запас выбирают с учётом ожидаемого движения и возможностей автофокуса.

При многопозиционном опыте плоскость фокуса может различаться между точками. Одна глобальная граница Z не всегда оптимальна для наклонного слайда или неодинаковой толщины образца. Проверка позиций перед запуском помогает понять, требуется ли индивидуальная настройка или более широкий диапазон.

Аппаратные элементы управления и конфигурация микроскопа

Volocity может показывать затворы, фильтровые колёса, лазерные линии, объективы, фокус, XY-стол и параметры камеры, если эти устройства интегрированы. Поэтому скриншот из другой лаборатории нельзя использовать как точную карту собственной системы. Одни панели будут отсутствовать, другие получат иные названия и диапазоны.

Принцип проверки остаётся одинаковым: каждый аппаратный параметр должен соответствовать физическому состоянию микроскопа. Если турель или объектив переключаются вручную, интерфейс не всегда способен узнать об изменении. Несовпадение особенно опасно для калибровки и выбора светового пути.

После обновления драйвера камеры или замены устройства полезно провести короткий контроль: одиночный кадр, Z-стек и многоканальный цикл. Если базовые операции стабильны, переходят к длительному таймлапсу. Такой тест отделяет проблемы интеграции оборудования от ошибок сложного Acquisition Setup.

Сигнал, шум и динамический диапазон камеры

Для количественной съёмки важна не максимальная визуальная яркость, а достаточное отношение сигнал/шум без насыщения. Гистограмма и численные значения Video Preview позволяют видеть, где находится полезный диапазон. Если значительная часть ярких пикселей прижата к максимуму, уменьшите экспозицию или усиление; если сигнал едва отличается от фона, сначала улучшайте условия съёмки.

Binning увеличивает эффективный размер пикселя и меняет пространственное разрешение и калибровку. Он может быть полезен для скорости или чувствительности, но сравнивать измерения между разными режимами нужно осторожно. Протокол анализа должен знать фактический размер пикселя каждого набора.

Gain или чувствительность камеры меняют электронное усиление, а не количество фотонов, пришедших от образца. Чрезмерное усиление способно поднять и шум. Для серий, которые сравниваются по интенсивности, настройки камеры должны быть согласованы и записаны в метаданных либо журнале эксперимента.

Сведение каналов и цветовая дисциплина

Merge удобен для визуального сопоставления, но аналитические решения лучше принимать на отдельных каналах и масках. Один яркий канал может визуально подавить другой, а цветовое смешение создаёт впечатление колокализации. Tile Channels и временное скрытие каналов помогают проверить исходные сигналы независимо.

Цвета LUT можно выбирать для удобства, однако желательно сохранять их последовательно внутри одной работы. Если один и тот же маркер на разных рисунках меняет цвет, возрастает риск интерпретационной ошибки. Для пользователей с нарушением цветоощущения комбинация зелёного и красного часто менее различима, чем другие контрастные пары; при необходимости полезны отдельные серые панели.

При экспорте для количественного анализа LUT не должен превращаться в RGB-изображение, если нужны исходные значения канала. Псевдоцвет — слой представления. Храните исходный монохромный канал или многомерный контейнер отдельно от цветной иллюстрации.

Калибровка PSF и показатель преломления

Рассчитывая PSF, важно согласовать показатель преломления среды и оптическую конфигурацию. Несовпадение иммерсионной среды, покровного стекла и фактической глубины образца влияет на аберрации по Z. Даже правильная формула не устранит физическое несоответствие, которое возникло при съёмке.

Числовая апертура вводится для конкретного объектива. Кратность сама по себе недостаточна: два объектива 60× могут иметь разные NA и, следовательно, разный профиль PSF. Длины возбуждения и эмиссии также выбирают по конкретному каналу, особенно в конфокальной модели.

Если один эксперимент содержит несколько каналов с существенно разными длинами волн, для точной деконволюции разумно использовать параметры, соответствующие каждому каналу, а не одну условную PSF для всех. После восстановления каналы снова проверяют на регистрацию, поскольку качество исходной оптики может различаться.

Как оценивать результат Restoration

Полезно сравнивать три уровня: исходный стек, восстановленный стек и маску сегментации. Первый показывает реальную запись, второй — эффект модели, третий — практическое влияние на измерение. Если изображение выглядит красивее, но границы объектов становятся нестабильными и количество резко меняется при небольшом изменении параметров, такой результат требует осторожности.

Для точечных структур можно посмотреть профиль интенсивности и разделение близких пиков. Для крупных объектов — контур и объём. Для общего фона — среднюю интенсивность в области без ожидаемого сигнала. Такой набор проверок показывает, что улучшение связано с уменьшением размытия, а не просто с усилением контраста.

Параметры восстановления фиксируют вместе с PSF. Если позже меняется один ключевой параметр, результат получает новое имя и повторную проверку. Это упрощает сравнение и предотвращает ситуацию, когда две группы случайно обработаны разными вариантами алгоритма.

Стабильность протокола Measurements

Сохранённый протокол удобен тем, что отделяет правило анализа от конкретного поля зрения. Но устойчивость нужно проверять. Запустите его на нескольких независимых изображениях и оцените долю ложных и пропущенных объектов. Если оператор вынужден каждый раз менять порог, протокол ещё не готов к пакетной работе.

Для сложного материала можно определить допустимый диапазон качества и правило исключения. Например, кадр с потерей фокуса не должен проходить в анализ только потому, что алгоритм всё равно нашёл какие-то объекты. Критерий исключения формулируют до просмотра итоговой статистики и применяют одинаково ко всем группам.

Если протокол включает несколько популяций, дайте им содержательные имена: ядра, клетки, сигнальные точки и так далее. Нумерация Population 1, Population 2 быстро становится неоднозначной, особенно при передаче проекта коллеге. Понятное имя облегчает проверку таблиц и условий фильтрации.

Таблицы, гистограммы и поиск выбросов

Таблица Measurements позволяет перейти от визуального результата к объектным числам. Сортировка по объёму или интенсивности помогает найти крайние значения и затем вернуться к соответствующему объекту на изображении. Часто один необычно большой объект оказывается слиянием нескольких клеток, а нулевая интенсивность — ошибкой выбранного канала.

Гистограмма показывает распределение и полезна для оценки порогов фильтрации. Если значение minimum object size выбирается ровно в месте, где распределение плавно продолжается, нужно объяснить, почему именно эта граница биологически оправдана. Хороший порог часто опирается на контроль, разрешение или известный размер артефакта, а не только на удобную форму графика.

Сводные статистики нельзя использовать вместо проверки распределения. Среднее может скрыть две отдельные популяции или небольшое число экстремальных объектов. Volocity помогает увидеть объектный уровень, поэтому перед экспортом финальной таблицы стоит исследовать форму распределения и определить, нет ли технического подкласса.

Как работать с неодинаковыми полями зрения

Если изображения имеют разные размеры или области ткани, сравнение абсолютного числа объектов может быть некорректным. Нормализация на площадь или объём ROI часто лучше отвечает вопросу плотности. При этом единицы должны следовать из калибровки, а ROI строиться по одинаковому биологическому правилу.

Для частично пустого поля не стоит включать фон в знаменатель только потому, что кадр имеет стандартный размер. Ограничьте анализ фактической областью ткани. Если граница ткани определяется другим каналом, сначала убедитесь в регистрации и затем используйте одну и ту же маску области для сравниваемых измерений.

При многопозиционной съёмке точки Well Overlay могут давать систематическую выборку. Если позиции выбирались случайно, не отбрасывайте неудобные поля только из-за малого числа объектов без заранее установленного критерия качества. Иначе преимущество случайной выборки теряется.

Контроль времени в многоканальном Z-стеке

В сложном цикле один логический timepoint содержит последовательность реальных экспозиций. При быстром движении образца первый и последний канал могут описывать немного разные состояния. Это особенно важно для колокализации динамических структур и ratio. При проектировании Acquisition Setup оцените длительность полного цикла, а не только желаемый интервал между точками.

Если скорость важнее глубины, иногда рационально уменьшить число Z-плоскостей или каналов. Если приоритет — полный объём, временное разрешение неизбежно снижается. Volocity позволяет построить оба типа протокола, но компромисс определяется экспериментом. Тестовый цикл показывает реальную длительность лучше расчёта по одной экспозиции.

В готовых данных временной сдвиг между каналами нельзя устранить без дополнительных предположений. Поэтому при интерпретации быстрых событий полезно знать порядок acquisition и избегать утверждений о синхронности, если каналы снимались последовательно.

Проверка результата перед окончательным экспортом

• Откройте исходный и обработанный элемент рядом и убедитесь, что вы анализировали нужную версию.
• Проверьте три случайных объекта в таблице и найдите их на изображении.
• Проверьте один крайний объект с минимальным и один с максимальным значением основного параметра.
• Сравните маску на краю ROI и в центре поля.
• Для 3D просмотрите минимум две ортогональные плоскости, для 4D — несколько временных точек.
• Для колокализации повторно проверьте пороги и фоновые ROI.
• Для Restoration сохраните сведения о PSF и варианте алгоритма.
• Экспортируйте таблицу вместе с идентификаторами образцов и условиями.
• Сохраните неизменный исходный набор и копию протокола Measurements.

Итоговый порядок работы в Volocity

Сначала проверяйте структуру Library, метаданные и калибровку, затем качество каналов и геометрию данных. После этого выполняйте только необходимые коррекции, настраивайте сегментацию по нескольким репрезентативным полям и сохраняйте протокол Measurements. Для 3D-данных проверяйте маски по Z, для 4D — ещё и по времени, а для колокализации отдельно контролируйте фон, регистрацию и спектральное перетекание.

При съёмке действуйте в обратном направлении от будущего анализа: заранее выбирайте достаточный Z-шаг и временной интервал, избегайте насыщения, сохраняйте согласованные light paths и проверяйте первую временную точку до того, как накопится большой массив. Такая последовательность уменьшает число проблем, которые невозможно исправить после эксперимента даже хорошей деконволюцией или сегментацией.

Volocity особенно полезен там, где один микроскопический набор должен пройти путь от захвата и контроля каналов до объёмного восстановления, измерений, трекинга и наглядного представления. Качество результата при этом определяется не количеством применённых инструментов, а тем, насколько последовательно сохранены исходные данные, калибровка, параметры протокола и контрольные проверки.
