CATIA — профессиональная CAD/CAM/CAE-система Dassault Systèmes для 3D-проектирования, инженерной разработки, поверхностного моделирования, проектирования сборок, подготовки документации, инженерной проверки и связки конструкции с производственными процессами. Это не просто программа для построения 3D-моделей, а крупная инженерная среда, в которой изделие можно вести от концепции и эскизной геометрии до сложной сборки, цифрового макета, чертежей, технологической подготовки и дальнейшего сопровождения в PLM-контуре.

Главная особенность CATIA — ориентация на сложные промышленные изделия. В ней проектируют не только отдельные детали, но и большие изделия с тысячами компонентов: авиационные узлы, кузовные панели, элементы интерьера, пресс-формы, оснастку, агрегаты, механизмы, трубопроводные и кабельные трассы, листовые детали, композитные конструкции, промышленное оборудование и изделия с высокими требованиями к поверхности. CATIA особенно сильна там, где обычного твердотельного моделирования недостаточно: нужны контролируемые обводы, сложная топология, точная параметризация, ассоциативность, работа с большими сборками и поддержка корпоративных стандартов.

В типовой инженерной цепочке CATIA закрывает несколько уровней работы:

• CAD — создание 3D-моделей деталей, сборок, поверхностей, каркасов, чертежей и спецификаций.

• CAM — подготовка производственных операций, траекторий обработки и технологической информации для изготовления.

• CAE — проверка инженерных решений, анализ поведения конструкции, кинематика, цифровой макет и связка с расчетными инструментами.

• PLM — управление данными, версиями, изменениями, ролями, совместной работой и жизненным циклом изделия.

CATIA используют в тех задачах, где важна не только форма детали, но и управляемая история построения. Инженер задает эскизы, ограничения, параметры, операции, связи и зависимости. Модель становится не статичным телом, а параметрическим объектом: размеры можно менять, операции можно редактировать, элементы можно перестраивать, а чертежи и сборки остаются связанными с исходной геометрией.

CATIA хорошо подходит для задач, где требуется:

• построить точную механическую деталь по размерам;

• спроектировать корпус с ребрами жесткости, отверстиями, фасками, скруглениями и технологическими уклонами;

• создать сложную поверхность кузовной панели, обтекателя, кожуха или аэродинамического элемента;

• собрать изделие из множества CATPart-компонентов в CATProduct;

• проверить взаимное положение компонентов, зазоры, пересечения и монтажную доступность;

• выпустить ассоциативный CATDrawing с видами, разрезами, размерами и обозначениями;

• подготовить модель к дальнейшему расчету, производству или обмену с другой инженерной системой.

CATIA отличается от более легких CAD-программ тем, что рассчитана на глубину процесса. Здесь важна не только команда выдавить эскиз, но и весь контекст: как элемент будет связан с базовой геометрией, как он поведет себя после изменения размера, как его увидит чертеж, как он войдет в сборку, как его получит технолог, как модель пройдет согласование внутри инженерной структуры.

Версии и экосистема: CATIA V5, CATIA V6 и 3DEXPERIENCE CATIA

CATIA существует в нескольких поколениях и рабочих подходах. На практике чаще всего встречаются две логики: классическая файловая работа CATIA V5 и платформенный подход 3DEXPERIENCE CATIA. Обе относятся к одной продуктовой линии, но отличаются организацией данных, интерфейсом, совместной работой и способом включения программы в инженерный процесс.

CATIA V5 воспринимается как классическая настольная CAD/CAM/CAE-среда. В ней инженер работает с файлами:

• CATPart — файл детали;

• CATProduct — файл сборки;

• CATDrawing — файл чертежа;

• CGR — облегченная графическая репрезентация для больших сборок;

• 3DXML — формат обмена и просмотра данных в экосистеме Dassault Systèmes.

CATIA V5 удобна тем, что ее логика понятна инженерам, привыкшим к файловым CAD-системам: есть отдельная деталь, отдельная сборка, отдельный чертеж, ссылки между файлами и структура изделия. При этом V5 намного глубже типовой схемы деталь-сборка-чертеж: рабочие среды Workbench позволяют подключать твердотельное моделирование, поверхности, листовой металл, цифровой макет, кинематику, оснастку, трассировку, обработку и специализированные дисциплины.

3DEXPERIENCE CATIA переносит инженерную работу в платформенную модель. Здесь акцент смещается с отдельных файлов на данные, роли, приложения, доступы, совместную работу, трассируемость и единое пространство изделия. Команда работает не просто с набором локальных документов, а с объектами, которые включены в жизненный цикл продукта. Это особенно важно для компаний, где над одним изделием одновременно работают конструкторы, технологи, расчетчики, дизайнеры, специалисты по системной инженерии и руководители проекта.

Разница между подходами хорошо видна на уровне организации работы:

Критерий	CATIA V5	3DEXPERIENCE CATIA
Основная логика	Файлы CATPart, CATProduct, CATDrawing	Данные на платформе, роли и приложения
Работа в команде	Через файловую структуру, PDM/PLM и корпоративные настройки	Через общую платформу, доступы, статусы, совместную работу
Типовая среда	Настольная инженерная рабочая станция	Платформенная среда с 3D-моделированием, управлением данными и коллаборацией
Управление изменениями	Зависит от внедренного PDM/PLM-процесса	Встроено в платформенную логику жизненного цикла
Сценарии применения	Классическое проектирование, производство, сборки, чертежи	Распределенная разработка, трассируемость, цифровая непрерывность, роль-ориентированная работа

CATIA V6 логически стала переходом к платформенному управлению данными. В практическом обзоре программы важнее понимать не маркетинговое разделение поколений, а инженерную разницу: CATIA может работать как мощная файловая CAD/CAM/CAE-система и как часть платформы, где 3D-модель, требования, расчеты, изменения, производственные данные и совместная работа связаны в единую цифровую цепочку.

Для пользователя это означает следующее: CATIA остается CATIA по своей инженерной сущности — Sketcher, Part Design, Assembly Design, Generative Shape Design, Drafting, параметры, ограничения, поверхности и сборки сохраняют базовую логику. Но способ хранения, обмена и согласования данных может быть разным. В малой учебной задаче это почти незаметно. В реальном промышленном проекте разница становится принципиальной.

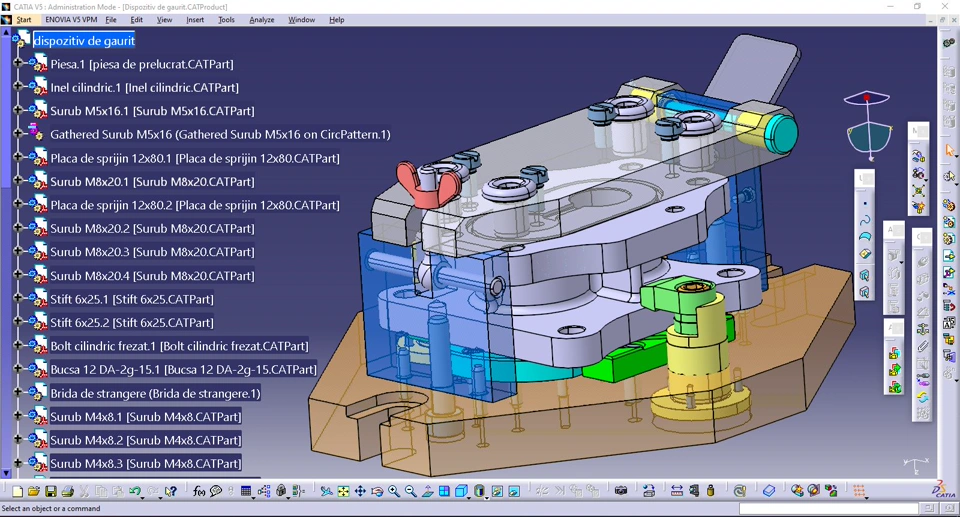

Интерфейс CATIA: рабочие области, дерево построения и логика Workbench

Интерфейс CATIA построен вокруг рабочих сред, которые называются Workbench. Пользователь не работает в одном универсальном режиме для всего. Он выбирает рабочую среду под конкретную задачу: эскизирование, твердотельное моделирование, сборка, поверхности, чертежи, кинематика, листовой металл, анализ, технологическая подготовка. Это делает CATIA модульной и одновременно требует дисциплины: инженер должен понимать, в какой среде он находится и какие команды доступны именно там.

Классическая верхняя строка меню CATIA включает пункты:

• Start — переход к рабочим средам;

• File — создание, открытие, сохранение, управление документами;

• Edit — редактирование, копирование, вставка, поиск, связи;

• View — отображение, ориентации, панели, дерево, визуальные режимы;

• Insert — вставка операций, тел, геометрических наборов, компонентов;

• Tools — параметры, настройки, анализ, обновление, макросы, опции;

• Window — управление открытыми окнами;

• Help — справочные материалы и сведения о системе.

Главная область экрана занята 3D-окном. В нем пользователь видит деталь, сборку, поверхность, чертеж или рабочую геометрию. Слева обычно расположено Specification Tree — дерево спецификаций. Это один из важнейших элементов CATIA. В дереве отображается история построения: плоскости, эскизы, тела, операции Pad, Pocket, Hole, Fillet, Chamfer, геометрические наборы, поверхности, компоненты сборки, ограничения, виды чертежа. Через дерево можно выбирать элементы, переименовывать их, редактировать параметры, скрывать и показывать геометрию, менять активный объект, анализировать структуру модели.

В правой и верхней части интерфейса размещаются панели инструментов. Их состав зависит от Workbench. В Part Design доступны команды твердотельного моделирования, в Sketcher — инструменты построения профилей и ограничений, в Generative Shape Design — wireframe- и surface-команды, в Assembly Design — команды вставки, позиционирования и проверки компонентов, в Drafting — виды, размеры и оформление чертежа.

В CATIA важны следующие элементы интерфейса:

Specification Tree

Specification Tree показывает не только список объектов, но и логику модели. Если деталь построена грамотно, дерево читается как технологическая история: базовый эскиз, основное тело, вырезы, отверстия, скругления, фаски, паттерны, вспомогательные плоскости, публикации и геометрические наборы. Если дерево хаотичное, модель становится сложной для поддержки: непонятно, какой элемент за что отвечает, какие связи внешние, какие операции можно безопасно редактировать.

Compass

Компас CATIA используется для ориентации, манипуляций, перемещения и визуального контроля направления. В сборках он помогает понимать пространственное положение компонентов, а в некоторых сценариях используется для перемещения объектов и ориентации вида. Для новичка Compass выглядит как декоративный элемент, но в реальной работе он помогает быстро контролировать пространственную логику модели.

Workbench

Workbench определяет набор команд. Например:

• Sketcher — создание 2D-профилей;

• Part Design — параметрическое твердотельное моделирование;

• Generative Shape Design — поверхности, каркасная геометрия, сложные обводы;

• Assembly Design — сборки и ограничения;

• Drafting / Generative Drafting — чертежи;

• Sheet Metal Design — листовой металл;

• DMU Kinematics — кинематика механизмов;

• Machining — производственные операции и CAM-сценарии.

Контекстное меню

Правый клик в CATIA — один из основных способов работы. Через контекстное меню пользователь редактирует определения операций, меняет активное тело, скрывает и показывает элементы, открывает Properties, заменяет ссылки, управляет публикациями и ограничениями. Для опытного пользователя контекстное меню часто быстрее, чем поиск команды на панели.

Строка состояния и подсказки выбора

CATIA активно подсказывает, какой элемент нужно выбрать для текущей команды. Например, при создании Pad программа ожидает закрытый эскиз, при Hole — поверхность или плоскость позиционирования, при Coincidence Constraint — пару геометрических объектов, при Front View — плоскость или направление вида. Строка состояния помогает понимать, почему команда не завершается: не выбран профиль, профиль открыт, не хватает опорной геометрии, конфликтуют ограничения.

Интерфейс CATIA не выглядит минималистичным. Он плотный, насыщенный и инженерный. Но в этом есть смысл: программа рассчитана на сложные модели, где пользователь должен видеть структуру, связи, команды, параметры, состояние обновления и производственный контекст.

Основная логика работы: от эскиза к параметрической 3D-модели

Базовый принцип CATIA — параметрическое построение модели из управляемых элементов. Даже простая деталь обычно начинается не с произвольного рисования в 3D, а с эскиза, плоскости, ограничений и операции, которая превращает профиль в объемную геометрию.

Типовой сценарий создания детали выглядит так:

1. Пользователь создает новый документ Part.

2. В дереве появляется базовая структура: плоскости xy plane, yz plane, zx plane, оси и PartBody.

3. Инженер выбирает плоскость или плоскую грань.

4. Запускает Sketcher.

5. Строит профиль командами Line, Circle, Arc, Rectangle, Profile, Spline.

6. Накладывает геометрические и размерные Constraints.

7. Выходит из Sketcher через Exit Workbench.

8. Создает объемную операцию: Pad, Pocket, Shaft, Groove, Rib, Slot.

9. Добавляет технологические элементы: Hole, Edge Fillet, Chamfer, Draft Angle, Shell, Pattern.

10. Проверяет модель через Update, дерево построения и визуальный контроль.

В CATIA важно не просто получить похожую форму. Важно построить ее так, чтобы она перестраивалась. Например, если кронштейн должен иметь отверстия на расстоянии 40 мм от базовой кромки, это расстояние задают размерным ограничением. Если отверстие должно оставаться по центру площадки, используют симметрию, осевую линию или зависимость от базовой геометрии. Если ребро жесткости должно повторять изменение высоты корпуса, его строят от управляемой опорной геометрии, а не на глаз.

Параметрическая модель в CATIA держится на трех вещах:

• геометрия — линии, поверхности, тела, грани, ребра, точки;

• параметры — размеры, углы, радиусы, расстояния, формулы;

• связи — constraints, ссылки, зависимости, порядок операций.

Если изменить ранний эскиз, CATIA перестраивает последующие операции. Это удобно, когда модель создана логично. Но если в дереве много случайных ссылок на нестабильные ребра и грани, перестроение может дать ошибки. Поэтому в CATIA ценится культура моделирования: устойчивые базовые элементы, понятные имена, минимизация лишних внешних ссылок, контроль активного тела и аккуратное использование вспомогательной геометрии.

Part Design: твердотельное моделирование деталей

Part Design — одна из главных рабочих сред CATIA. В ней создают параметрические твердотельные детали: корпуса, кронштейны, фланцы, крышки, переходники, валы, литые элементы, крепежные площадки, ребра, отверстия, посадочные места, технологические карманы и элементы для дальнейшего производства.

Part Design работает с телами, эскизами и операциями. Основное тело детали обычно находится в PartBody. Внутри него создаются features — конструктивные признаки. Каждая операция отображается в Specification Tree и может быть отредактирована через двойной щелчок или команду Edit Definition.

Основные команды Part Design

Команда	Назначение	Типовой пример
Pad	Выдавливание закрытого эскиза в объем	основание кронштейна, бобышка, выступ
Pocket	Вырез по эскизу	паз, прямоугольное окно, карман
Shaft	Тело вращения по профилю вокруг оси	вал, втулка, шкив, фланец
Groove	Вырез вращением	канавка, проточка, кольцевой паз
Hole	Отверстие с параметрами	крепежное отверстие, резьбовое отверстие, посадочное отверстие
Rib	Протяжка профиля вдоль направляющей	ребро, трубчатый элемент, усиление
Slot	Вырез профиля вдоль направляющей	продольный канал, паз сложной траектории
Multi-sections Solid	Твердое тело по нескольким сечениям	переходная форма, аэродинамический элемент
Edge Fillet	Скругление ребер	технологический радиус, снятие острых кромок
Chamfer	Фаска	подготовка к сборке, снятие кромки
Draft Angle	Уклон граней	литейная или формовочная технологичность
Shell	Оболочка с заданной толщиной	корпус, кожух, пластиковая деталь
Thickness	Добавление или снятие толщины	локальная доработка оболочки
Rectangular Pattern	Прямоугольный массив	ряд отверстий, ребер, выступов
Circular Pattern	Круговой массив	отверстия по окружности, лопатки, повторяющиеся элементы
Mirror	Зеркальное копирование геометрии	симметричные элементы детали
Boolean Operations	Операции с телами	Add, Remove, Intersect, Assemble, Union Trim

Команды Pad и Pocket — базовые. Pad превращает закрытый эскиз в выступ, Pocket вырезает материал. При создании Pad пользователь задает длину, направление, тип ограничения, симметричное выдавливание, направление относительно эскиза. При создании Pocket выбирает глубину выреза, направление, режим Up to Last, Up to Plane, Up to Surface или числовое значение.

Hole в CATIA важен тем, что отверстие создается как инженерный элемент, а не как обычный вырез. Пользователь может задавать тип отверстия, диаметр, глубину, дно, зенковку, фаску, резьбовые параметры, позиционирование через эскиз и привязки. Для производственной модели это удобнее, чем рисовать каждое отверстие вручную через Pocket.

Edge Fillet и Chamfer обычно добавляют ближе к концу построения. Это связано с устойчивостью модели: если ранние скругления зависят от ребер, которые затем исчезают или меняются после вырезов, дерево может стать нестабильным. В хорошо построенной CATIA-модели сначала создают функциональную форму, затем технологические доработки, затем косметические и производственные элементы.

Как строится грамотная деталь в Part Design

В CATIA нежелательно строить деталь набором случайных операций. Хорошая модель имеет инженерную структуру:

• сначала задается базовая геометрия;

• затем создается основной объем;

• после этого добавляются функциональные вырезы и площадки;

• затем отверстия, посадочные места, ребра жесткости;

• затем уклоны, оболочки, радиусы и фаски;

• в конце — повторяющиеся элементы, симметрия, финальная проверка.

Например, корпусная деталь может строиться так:

1. Sketch.1 — контур основания.

2. Pad.1 — основная плита.

3. Sketch.2 — контур верхней бобышки.

4. Pad.2 — бобышка под крепление.

5. Hole.1 — центральное отверстие.

6. Rectangular Pattern.1 — массив крепежных отверстий.

7. Pocket.1 — технологическое окно.

8. Rib.1 — ребро жесткости.

9. Edge Fillet.1 — скругления основных ребер.

10. Chamfer.1 — фаски на монтажных кромках.

Такая структура читается и обслуживается. Если нужно изменить толщину основания, инженер открывает Pad.1. Если меняется диаметр отверстия, редактирует Hole.1. Если меняется количество крепежных отверстий, открывает Pattern. В этом смысл параметрического моделирования: модель становится управляемой инженерной конструкцией.

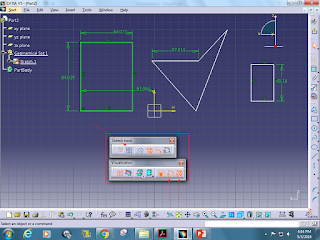

Sketcher: построение эскизов и управление геометрией

Sketcher — рабочая среда для создания 2D-профилей, которые затем используются в Part Design, Generative Shape Design, Sheet Metal Design и других модулях. В CATIA эскиз — это не просто рисунок. Это математически ограниченная геометрия, которая определяет форму будущего 3D-элемента.

В Sketcher пользователь работает на плоскости. Это может быть базовая плоскость xy plane, yz plane, zx plane, плоская грань детали или специально созданная Plane. После входа в Sketcher отображается сетка, оси H/V, панель инструментов эскиза и профильная геометрия.

Основные инструменты Sketcher

Инструмент	Назначение
Profile	построение последовательного профиля из линий и дуг
Line	отрезок
Circle	окружность
Arc	дуга
Spline	плавная кривая
Rectangle	прямоугольник
Axis	ось вращения или симметрии
Point	точка
Corner	скругление угла в эскизе
Chamfer	фаска в эскизе
Trim	подрезка элементов
Quick Trim	быстрое удаление лишних участков
Mirror	зеркальное отражение элементов
Offset	смещение контура
Project 3D Elements	проецирование 3D-геометрии в эскиз

Особенно важны Constraints. Они бывают геометрическими и размерными.

Геометрические ограничения задают отношения между объектами:

• совпадение точек;

• горизонтальность;

• вертикальность;

• параллельность;

• перпендикулярность;

• касательность;

• концентричность;

• симметрия;

• фиксация;

• равенство радиусов или длин.

Размерные ограничения задают численные параметры:

• длина отрезка;

• расстояние между элементами;

• диаметр окружности;

• радиус дуги;

• угол;

• координаты точки;

• расстояние от оси;

• положение относительно базовой геометрии.

Полностью определенный эскиз в CATIA обычно отображается как стабильно ограниченная геометрия. Такой эскиз не плавает при изменениях и не разрушает последующие операции. Недоограниченный эскиз может выглядеть правильно, но при редактировании параметров элементы сдвинутся непредсказуемо.

Типичные ошибки в Sketcher

Новички часто строят эскиз визуально, не задавая инженерную логику. В CATIA это быстро приводит к проблемам. Наиболее частые ошибки:

• профиль не закрыт, поэтому Pad или Pocket не создается;

• линии накладываются друг на друга;

• в эскизе есть микроскопические разрывы;

• элементы не имеют Constraints;

• размеры заданы от случайных кромок;

• используется слишком сложный эскиз вместо нескольких простых операций;

• в одном эскизе совмещены контур, отверстия, вспомогательные линии и технологические элементы;

• ось вращения не задана как Axis;

• проекция 3D-элемента создала нестабильную внешнюю ссылку.

Грамотный подход в CATIA — делать эскизы простыми и понятными. Один эскиз должен решать одну конструктивную задачу. Основание — отдельный эскиз, карман — отдельный, бобышка — отдельный, профиль вращения — отдельный. Так модель легче редактировать, а дерево операций остается читаемым.

Generative Shape Design и работа со сложными поверхностями

Generative Shape Design — одна из сильнейших сторон CATIA. Эта рабочая среда предназначена для создания каркасной геометрии, кривых, поверхностей, переходов, обводов и сложных форм. В отличие от Part Design, где основной результат — твердое тело, Generative Shape Design работает с wireframe- и surface-элементами: точками, линиями, плоскостями, кривыми, сплайнами, границами, поверхностями, соединениями, обрезками и сопряжениями.

Поверхностное моделирование в CATIA особенно важно для изделий, где форма определяется не только размерами, но и качеством обводов. Это кузовные панели, элементы интерьера автомобиля, аэродинамические поверхности, корпуса потребительских изделий, лопатки, кожухи, обтекатели, авиационные панели, сложные переходы и детали, которые невозможно удобно построить только Pad и Pocket.

Основные группы инструментов Generative Shape Design

В GSD часто используют следующие команды:

Группа	Команды и элементы	Что делают
Wireframe	Point, Line, Plane, Axis, Polyline, Spline, Circle, Intersection, Projection	создают опорную каркасную геометрию
Curves	Spline, Connect Curve, Parallel Curve, 3D Curve Offset, Boundary	формируют направляющие и управляющие кривые
Surfaces	Extrude, Revolve, Sphere, Cylinder, Offset, Sweep, Fill, Multi-sections Surface	создают поверхности
Operations	Join, Split, Trim, Extract, Extrapolate, Healing, Boundary	обрезают, объединяют и подготавливают геометрию
Analysis	Porcupine Curvature Analysis, Connect Checker, Surface Curvature Analysis	проверяют качество кривизны и сопряжений

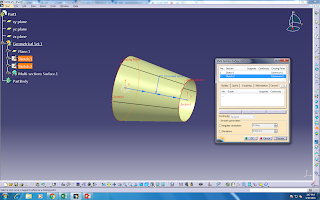

Одна из ключевых команд — Multi-sections Surface. Она создает поверхность по нескольким сечениям, при необходимости с направляющими кривыми и spine. Это типичный инструмент для переходных форм: обводов, каналов, аэродинамических поверхностей, корпусных переходов и сложных оболочек. Для получения хорошего результата важно следить за направлением сечений, точками замыкания, непрерывностью кривых и качеством guide curves.

Sweep используется, когда профиль нужно провести вдоль траектории. Fill закрывает область поверхностью по границам. Join объединяет несколько поверхностей или кривых в один объект. Split и Trim обрезают элементы друг другом. Extrapolate продлевает поверхность или кривую. Boundary извлекает границу поверхности. Thick Surface превращает поверхность в тело с толщиной или подготавливает ее к твердотельной операции.

Поверхности и твердое тело

В CATIA поверхности часто используются не как конечный результат, а как управляющая геометрия. Например, инженер может:

1. построить базовые сечения;

2. создать направляющие сплайны;

3. получить поверхность Multi-sections Surface;

4. обрезать ее через Split;

5. объединить с другими поверхностями через Join;

6. проверить кривизну;

7. создать твердое тело через Thick Surface или Close Surface;

8. использовать поверхность как ограничитель для Pad, Pocket или Split в Part Design.

Такой подход дает намного больше контроля, чем прямое твердотельное моделирование. Особенно это заметно в автомобильном и авиационном проектировании, где поверхность должна быть плавной, технологичной и визуально качественной. CATIA позволяет работать не только с формой, но и с качеством стыков: касательность, кривизна, непрерывность, направление изопараметрических линий, поведение бликов.

Когда лучше использовать Generative Shape Design

GSD нужен, когда:

• форма не может быть описана простыми выдавливаниями и вращениями;

• важны плавные переходы между сечениями;

• нужно управлять обводами через кривые;

• требуется создать поверхность по направляющим;

• деталь должна иметь сложную аэродинамическую форму;

• нужно подготовить Class-A или близкие к ним поверхности;

• необходимо построить управляющую геометрию для последующего твердого тела;

• модель поступила как набор поверхностей и ее нужно восстановить или доработать.

В CATIA опытный инженер часто сочетает Part Design и Generative Shape Design. Основной силовой или технологический объем может создаваться в Part Design, а сложные внешние контуры и сопряжения — через GSD. Это дает баланс между параметрической строгостью и свободой формы.

Assembly Design: проектирование сборок и управление связями

Assembly Design в CATIA используется для создания и управления сборками. Сборка хранится как CATProduct и содержит компоненты, которые могут быть отдельными CATPart, подсборками CATProduct, стандартными элементами, покупными изделиями, крепежом, технологическими компонентами и ссылочными объектами.

В сборке пользователь не просто размещает детали в пространстве. Он задает инженерные связи между ними: совпадение осей, контакт поверхностей, расстояние, угол, фиксацию, параллельность, соосность. Эти связи позволяют сборке перестраиваться и сохранять правильную структуру при изменении деталей.

Основные действия в Assembly Design

Действие	Что делает
Insert Existing Component	добавляет уже созданную деталь или подсборку
New Part	создает новую деталь внутри структуры изделия
New Product	создает подсборку
Fix Component	фиксирует компонент в пространстве
Coincidence Constraint	совмещает оси, линии, плоскости или точки
Contact Constraint	задает контакт поверхностей
Offset Constraint	задает расстояние между элементами
Angle Constraint	задает угол между элементами
Manipulation	перемещает и вращает компонент
Update	перестраивает сборочные связи
Clash / Interference	проверяет пересечения
Sectioning	создает сечение сборки для анализа

Сборочные Constraints в CATIA требуют аккуратности. Если деталь имеет правильные оси, плоскости и публикации, ее легко вставить в сборку. Если деталь построена хаотично, приходится выбирать случайные грани и ребра, что делает сборку нестабильной. Поэтому в корпоративной практике часто используют Publications — опубликованные элементы, через которые разрешено связывать компоненты. Это повышает устойчивость сборки и снижает риск поломки ссылок.

Пример сборочной логики

Допустим, нужно собрать корпус, вал, подшипник и крышку. В CATIA это можно сделать так:

1. В CATProduct вставляется корпус.

2. Корпус фиксируется командой Fix Component.

3. Вставляется вал.

4. Ось вала совмещается с осью отверстия через Coincidence Constraint.

5. Торец вала позиционируется относительно базовой поверхности через Offset Constraint.

6. Вставляется подшипник.

7. Ось подшипника совмещается с осью посадочного отверстия.

8. Наружная цилиндрическая поверхность проверяется относительно посадочного места.

9. Вставляется крышка.

10. Плоскость крышки совмещается с плоскостью корпуса через Contact или Offset.

11. Отверстия крышки совмещаются с крепежными отверстиями корпуса.

12. Запускается Update и проверка пересечений.

При больших сборках CATIA позволяет работать с облегченной визуализацией. Компоненты могут отображаться как внешняя графическая репрезентация, а редактируемая геометрия подгружается только тогда, когда пользователь переходит в режим детальной работы. Это важно для изделий с большим количеством компонентов: работа со всеми точными телами одновременно может быть тяжелой даже для мощной рабочей станции.

Контроль сборки

В Assembly Design важны не только Constraints, но и проверка результата. CATIA помогает анализировать:

• пересечения компонентов;

• зазоры;

• доступность монтажа;

• взаимное положение деталей;

• сечения;

• структуру изделия;

• состав компонентов;

• связи между деталями;

• состояние обновления.

В реальном проекте сборка — это не финальный вид изделия, а рабочий инструмент. Через нее проверяют, можно ли собрать изделие, не конфликтуют ли детали, совпадают ли крепежные отверстия, хватает ли места для обслуживания, не пересекается ли механизм при движении, правильно ли оформлена структура для спецификации.

Drafting и выпуск чертежей

Drafting и Generative Drafting в CATIA предназначены для подготовки 2D-документации по 3D-моделям. Чертеж в CATIA не является отдельным ручным рисунком, полностью оторванным от модели. Он ассоциативно связан с CATPart или CATProduct: если модель меняется, виды можно обновить.

Файл чертежа хранится как CATDrawing. В нем пользователь создает листы, рамки, основную надпись, виды, разрезы, размеры, обозначения, технические требования, позиции, спецификации и выносные элементы.

Основные виды в Drafting

Вид	Назначение
Front View	базовый вид детали или сборки
Projection View	проекционные виды от базового вида
Isometric View	аксонометрический вид
Section View	разрез
Section Cut	сечение без отображения дальних элементов
Detail View	увеличенный фрагмент
Auxiliary View	дополнительный вид по наклонной плоскости
Broken View	укороченный вид длинной детали
Breakout View	местный разрез
Clipping View	ограниченный вид по области

Типовой процесс выпуска чертежа:

1. Открывается 3D-модель CATPart или CATProduct.

2. Создается новый CATDrawing.

3. Выбирается формат листа и стандарт оформления.

4. Командой Front View создается главный вид.

5. Через Projection View строятся дополнительные проекции.

6. При необходимости добавляется Isometric View.

7. Для внутренних элементов создается Section View или Aligned Section View.

8. Мелкие зоны оформляются через Detail View.

9. Наносятся размеры, допуски, обозначения шероховатости, технические требования.

10. Для сборки добавляются позиции и Bill of Material.

11. Чертеж обновляется и проверяется.

Ассоциативность чертежа

Ассоциативность — сильная сторона CATIA Drafting. Если инженер изменил диаметр отверстия в CATPart, на чертеже можно обновить вид, и геометрия перестроится. Если изменилась форма детали, секущие виды, проекции и изометрия также могут быть обновлены. Это снижает риск расхождения между 3D-моделью и документацией.

Но ассоциативность требует дисциплины. Если размеры на чертеже были привязаны к нестабильной геометрии, после изменения модели они могут потерять связь. Если вид был изолирован, он перестает вести себя как полноценный ассоциативный вид. Если модель изменена радикально, некоторые размеры и обозначения нужно проверить вручную.

Что удобно оформлять в CATIA Drafting

CATIA хорошо подходит для выпуска:

• рабочих чертежей деталей;

• сборочных чертежей;

• разрезов сложных изделий;

• чертежей корпусных деталей;

• чертежей листового металла;

• видов больших сборок;

• чертежей с позициями и спецификациями;

• документации по моделям, построенным в CATIA.

В промышленном контуре Drafting часто связан с шаблонами предприятия: рамками, основной надписью, стандартами размеров, слоями, типами линий, правилами обозначений, стилями видов. Это делает документацию единообразной и уменьшает количество ручных исправлений.

CAM и подготовка производства в CATIA

CAM-возможности CATIA позволяют использовать 3D-модель как основу для технологической подготовки. В инженерной цепочке это особенно ценно: модель, созданная конструктором, не передается в производство как мертвый файл, а остается частью единого процесса. Технолог может использовать геометрию детали, поверхности, отверстия, карманы, контуры и заготовку для подготовки обработки.

В CATIA производственные сценарии включают:

• выбор технологической среды обработки;

• определение заготовки;

• назначение системы координат;

• выбор инструмента;

• создание операций фрезерования;

• сверление отверстий;

• обработку карманов;

• контурную обработку;

• чистовые и черновые проходы;

• симуляцию траектории;

• проверку столкновений;

• вывод управляющей информации через постпроцессор.

Важная особенность CATIA — связь CAD и CAM. Если конструктор изменил модель, технологическая операция может использовать обновленную геометрию, а не полностью создаваться заново. Это особенно полезно при итерациях: меняется радиус, глубина кармана, положение отверстий, форма поверхности — производственная подготовка адаптируется к измененной модели при правильной настройке связей.

Какие задачи CAM удобны в CATIA

CATIA хорошо подходит для подготовки обработки сложных деталей:

• пресс-формы;

• штамповая оснастка;

• корпусные детали;

• детали с карманами и ребрами;

• детали с большим количеством отверстий;

• поверхности сложной формы;

• авиационные и автомобильные элементы;

• технологическая оснастка;

• прототипы и серийные детали.

CAM в CATIA особенно полезен там, где геометрия сложная и тесно связана с конструкцией. Если технолог работает с поверхностями, которые были построены в Generative Shape Design, он может использовать их напрямую для траекторий. Если деталь имеет сложные переходы, карманы, наклонные стенки и радиусы, CATIA сохраняет общую цифровую логику между конструкторской и производственной моделью.

Производственная модель

В реальном процессе производственная модель часто отличается от конструкторской. В CATIA можно создавать технологические представления: заготовку, припуски, вспомогательную геометрию, оснастку, установы, ориентации, промежуточные состояния. Это важно, потому что деталь как спроектирована и деталь как изготавливается — не всегда одно и то же.

Для CAM-инженера в CATIA важны:

• точность исходной геометрии;

• корректные поверхности;

• отсутствие разрывов;

• правильные радиусы;

• понятная структура детали;

• ориентация системы координат;

• технологические базы;

• доступность инструмента;

• контроль столкновений;

• связь модели и операций.

CATIA не заменяет инженера-технолога автоматическим нажатием кнопки. Она дает инструменты, чтобы технологическая подготовка была связана с моделью и контролировалась в той же инженерной экосистеме.

CAE, симуляция и проверка инженерных решений

CAE-сценарии в CATIA связаны с проверкой изделия до физического прототипа. В зависимости от конфигурации, подключенных модулей и платформенной среды пользователь может выполнять инженерную валидацию, анализ поведения, кинематические проверки, работу с цифровым макетом и связку с расчетными решениями SIMULIA.

В CATIA проверка конструкции начинается не только с расчетов. Уже на уровне CAD-модели можно анализировать:

• пересечения компонентов;

• зазоры;

• массу и инерционные свойства;

• геометрию поверхностей;

• кривизну;

• сборочную структуру;

• кинематические движения;

• монтажные положения;

• доступность обслуживания;

• конфликтующие элементы;

• состояние связей и обновления.

DMU и цифровой макет

DMU — Digital Mock-Up — используется для виртуальной проверки изделия. Вместо того чтобы собирать физический прототип, команда анализирует цифровую сборку. В CATIA это особенно важно для больших изделий: самолета, автомобиля, промышленного оборудования, механизма, салона, технологической установки.

Через цифровой макет можно проверить:

• помещается ли компонент в заданном пространстве;

• не пересекаются ли детали;

• есть ли доступ к крепежу;

• можно ли демонтировать узел;

• достаточно ли монтажных зазоров;

• как движется механизм;

• какие компоненты конфликтуют при перемещении;

• как сборка выглядит в разрезе.

Кинематика

Для механизмов CATIA позволяет моделировать движение. В кинематическом сценарии инженер задает связи, шарниры, направляющие, приводы, углы, перемещения и проверяет, как механизм ведет себя в динамике. Это полезно для рычажных механизмов, дверей, люков, подвесок, приводов, манипуляторов, механизмов регулировки, элементов интерьера и технологической оснастки.

Кинематическая проверка помогает выявить проблемы, которые не видны в статичной сборке. Детали могут не пересекаться в начальном положении, но столкнуться при движении. Рычаг может иметь правильную форму, но не обеспечивать нужный ход. Узел может собираться, но не обслуживаться после установки соседних компонентов.

Связка с расчетами

CATIA используется как источник точной геометрии для расчетов. Инженерная модель может передаваться в расчетную среду, упрощаться, очищаться, подготавливаться для сетки, нагружаться и проверяться. В связке с SIMULIA и другими инструментами CATIA поддерживает более широкий MODSIM-подход, где моделирование и симуляция не существуют отдельно, а включены в общий процесс разработки.

Для CAE важно, чтобы CAD-модель была качественной:

• не имела лишних мелких элементов, мешающих сетке;

• содержала корректные поверхности;

• не имела разрывов и самопересечений;

• была организована по телам и геометрическим наборам;

• позволяла быстро подавить или упростить несущественные элементы;

• сохраняла связь между расчетной и конструкторской геометрией.

CATIA дает инженерной команде основу для виртуальной проверки, но результат CAE зависит от постановки задачи, граничных условий, материалов, расчетной модели и квалификации специалиста.

3DEXPERIENCE CATIA: совместная работа, роли и управление данными

3DEXPERIENCE CATIA меняет подход к проектированию: программа становится частью платформы, где проектные данные, роли, приложения, обсуждения, изменения, требования, модели и результаты проверок связаны между собой. Это не просто запуск CAD-приложения, а работа внутри цифровой среды разработки продукта.

В платформенной логике пользователь получает доступ к инструментам через роли. Роль определяет, какие приложения доступны инженеру: механическое проектирование, поверхности, системная инженерия, моделирование, просмотр, управление данными, совместная работа, производство. Такой подход удобен для крупных команд: конструктор не получает лишние функции, но имеет доступ к нужным инструментам.

Основные элементы платформенной работы

В платформенной среде важны:

• 3DDashboard — рабочее пространство с виджетами, данными и проектной информацией;

• 3DSpace — пространство хранения и управления проектными данными;

• 3DPlay — просмотр и взаимодействие с 3D-данными;

• 3DDrive — обмен и хранение файлов;

• Collaborative Spaces — рабочие области команд;

• Roles — наборы приложений и прав;

• Lifecycle Management — управление состояниями, версиями и изменениями.

Для инженера это выражается в том, что модель не живет изолированно на диске. Она включена в контекст изделия: кто владелец, какая версия актуальна, кто может редактировать, на каком этапе находится объект, с какими требованиями он связан, какие изменения ожидают согласования.

Чем платформенный подход отличается от файлового

В файловой CAD-логике пользователь часто думает папками: здесь лежат детали, здесь сборка, здесь чертежи, это финальная версия, это версия после исправления. В платформенной логике акцент переносится на управляемые объекты: у каждого элемента есть состояние, связи, версия, права доступа и история изменений.

Это снижает хаос в больших проектах. Когда над изделием работают десятки или сотни специалистов, файловые копии быстро становятся проблемой. Кто-то редактирует устаревшую деталь, кто-то отправляет подрядчику неправильную сборку, кто-то не обновляет чертеж. Платформа решает эти проблемы через централизованное управление данными.

Для каких команд полезна 3DEXPERIENCE CATIA

Платформенный подход особенно нужен:

• распределенным инженерным командам;

• компаниям с несколькими площадками;

• проектам с большим количеством участников;

• разработке сложных изделий;

• процессам с жестким управлением изменениями;

• связке CAD, CAE, CAM, PLM и требований;

• предприятиям, где важна трассируемость решений.

Для одиночного пользователя или небольшой команды классическая логика CATIA V5 может быть проще. Но для комплексной разработки 3DEXPERIENCE CATIA дает больше контроля над данными и жизненным циклом изделия.

Форматы файлов и совместимость

CATIA работает с собственными форматами и поддерживает обмен через нейтральные форматы. Правильный выбор формата влияет на то, сохранится ли история построения, структура сборки, поверхности, цвета, слои, PMI, чертежные данные и технологическая информация.

Основные форматы CATIA

Формат	Назначение
CATPart	деталь CATIA
CATProduct	сборка CATIA
CATDrawing	чертеж CATIA
CGR	облегченная графическая репрезентация
3DXML	обмен и просмотр 3D-данных в экосистеме Dassault Systèmes
CATProcess	технологический процесс в производственных сценариях
CATAnalysis	расчетные данные в соответствующих сценариях

Форматы обмена

CATIA часто используют в цепочках, где нужно обмениваться данными с поставщиками, подрядчиками и другими CAD-системами. Для этого применяются:

• STEP — универсальный формат обмена 3D-геометрией;

• IGES — обмен поверхностями и кривыми;

• STL — треугольная сетка для 3D-печати, визуализации и некоторых производственных задач;

• DXF/DWG — 2D-данные и чертежная геометрия;

• VDA-FS — обмен поверхностными данными в некоторых промышленных цепочках;

• JT — визуализация и обмен в отдельных PLM-процессах;

• PDF — передача чертежей и документации;

• CGM — графические и технические представления в инженерной документации.

Что теряется при обмене

При экспорте в нейтральные форматы часто теряется параметрическая история. Например, CATPart с операциями Pad, Pocket, Hole, Edge Fillet и Constraints после передачи в STEP обычно превращается в набор тел и поверхностей. Геометрия остается, но дерево построения не сохраняется как редактируемая история CATIA. Инженер сможет измерять, изменять через прямое редактирование или перестраивать элементы, но не получит исходную логику модели.

При обмене важно контролировать:

• единицы измерения;

• точность;

• ориентацию модели;

• структуру сборки;

• имена компонентов;

• цвета;

• скрытые элементы;

• поверхности и тела;

• наличие мелких зазоров;

• корректность импортированных граней;

• требования к downstream-процессам.

Для крупных проектов обмен форматами — не техническая мелочь, а часть инженерного процесса. Неправильный экспорт может привести к ошибкам в производстве, потере ссылок, неверным чертежам или ручной переделке модели.

Пример рабочего сценария: создание простой механической детали в CATIA

Рассмотрим практический сценарий: нужно создать простую механическую деталь — прямоугольный кронштейн с основанием, центральным выступом, двумя крепежными отверстиями, фасками и скруглениями. Такой пример хорошо показывает базовую логику CATIA: Sketcher, Part Design, Constraints, Pad, Pocket, Hole, Edge Fillet, Chamfer и Drafting.

Шаг 1. Создание новой детали

В CATIA создается новый документ Part. В дереве появляется структура детали: базовые плоскости, оси и PartBody. Перед началом удобно переименовать PartBody или сам Part, чтобы дерево было понятным. Например: Bracket_Base.

Шаг 2. Выбор плоскости

В дереве выбирается xy plane. Это будет плоскость основания. После выбора запускается Sketcher. Пользователь попадает в 2D-среду эскиза.

Шаг 3. Построение контура основания

В Sketcher выбирается Rectangle или Profile. Создается прямоугольник основания. Затем через Constraint задаются размеры: например, длина, ширина, положение относительно осей. Для симметричной детали удобно расположить прямоугольник относительно центра, используя осевые линии и симметричные ограничения.

Важно добиться полностью определенного эскиза. У прямоугольника должны быть размеры, а его положение должно быть связано с началом координат или базовыми осями.

Шаг 4. Создание объема Pad

После завершения эскиза нажимается Exit Workbench. Затем в Part Design выбирается команда Pad. В диалоге Pad Definition задается высота основания. После подтверждения CATIA создает первый объемный элемент Pad.1, который появляется в Specification Tree.

Шаг 5. Создание верхнего выступа

На верхней грани основания создается новый эскиз. В нем строится окружность или прямоугольный профиль под выступ. Через Constraints задаются размеры и положение. После выхода из Sketcher применяется Pad. В дереве появляется Pad.2.

Если выступ должен быть строго по центру основания, его положение лучше задавать не произвольно, а через оси, симметрию или размеры от базовых плоскостей.

Шаг 6. Добавление крепежных отверстий

Для отверстий используется команда Hole. Пользователь выбирает верхнюю поверхность или плоскость позиционирования, затем задает параметры отверстия: диаметр, глубину, направление, тип дна. Позиция отверстия редактируется через встроенный sketch positioning: центр отверстия привязывается размерами к базовым кромкам или оси симметрии.

Для второго отверстия можно:

• создать отдельное Hole;

• использовать Mirror;

• применить Rectangular Pattern;

• создать два центра в одном позиционном эскизе, если процесс допускает такую структуру.

Для повторяемых отверстий лучше использовать Pattern. Это делает модель управляемой: количество отверстий, шаг и направление можно менять параметрически.

Шаг 7. Вырез кармана

Если в кронштейне нужен прямоугольный паз, на нужной грани создается эскиз и команда Pocket. В диалоге Pocket Definition задается глубина. Для сквозного выреза удобно использовать режим до последней поверхности или сквозной вариант, если он доступен в рабочем сценарии.

Шаг 8. Скругления и фаски

После основных форм добавляются Edge Fillet и Chamfer. Edge Fillet выбирается для ребер, где нужен радиус. Chamfer — для кромок, которые нужно снять под углом или на заданное расстояние. Важно не ставить слишком много скруглений в начале дерева: лучше добавлять их после функциональных операций.

Шаг 9. Обновление и проверка дерева

После построения нажимается Update, если модель требует перестроения. В дереве проверяются операции: Sketch.1, Pad.1, Sketch.2, Pad.2, Hole.1, Pattern, Pocket, Edge Fillet, Chamfer. Элементы желательно переименовать: Base_Pad, Mounting_Holes, Relief_Pocket, Outer_Fillets. Это особенно важно, если модель будет передана другому инженеру.

Шаг 10. Создание чертежа

Для выпуска документации создается CATDrawing. В Drafting выбирается формат листа. Через Front View создается главный вид детали, затем Projection View добавляет боковой и верхний виды. Для отверстий и внутренних элементов создается Section View. Далее наносятся размеры, осевые линии, обозначения, технические требования и рамка.

Такой сценарий показывает типовую философию CATIA: модель строится не скульптурно, а через управляемые операции. Каждая команда имеет инженерный смысл и остается редактируемой в дереве.

Сильные стороны CATIA

CATIA ценят не за простоту, а за инженерную глубину. Это программа для задач, где важна точность, масштаб, контролируемость и промышленная применимость.

Мощное поверхностное моделирование

Generative Shape Design делает CATIA одной из сильнейших систем для сложных поверхностей. Программа позволяет строить каркасную геометрию, управлять сечениями, направляющими, сопряжениями, кривизной, обрезками и качеством поверхности. Это критично для автомобильных панелей, аэродинамики, авиационных элементов, корпусов и изделий с высокими требованиями к форме.

Работа с большими сборками

CATIA рассчитана на крупные изделия. Сборочная структура, CGR-представления, режимы визуализации, управление компонентами, Constraints, Clash Analysis и Sectioning позволяют работать с большими сборками, а не только с несколькими деталями на экране.

Промышленная параметризация

Part Design, Sketcher, Constraints, Knowledgeware и структура Specification Tree дают возможность создавать управляемые модели. Размеры, формулы, зависимости, параметры и операции сохраняются в дереве, что упрощает изменения и проектные итерации.

Интеграция CAD/CAM/CAE

CATIA не ограничивается созданием геометрии. Она поддерживает инженерную проверку, цифровой макет, технологическую подготовку и связку с производственными процессами. Это снижает разрыв между конструктором, расчетчиком и технологом.

Сильная PLM-связка

В связке с ENOVIA и 3DEXPERIENCE CATIA становится частью управляемого жизненного цикла изделия. Это важно для компаний, где нужно контролировать версии, изменения, права, статусы, согласования и связи между данными.

Гибкость рабочих сред

Workbench-архитектура позволяет использовать CATIA как набор специализированных инженерных инструментов. Один пользователь работает в Part Design и Drafting, другой — в Generative Shape Design, третий — в Assembly Design и DMU, четвертый — в CAM или системной инженерии. Все они работают вокруг одной продуктовой модели.

Подходит для сложных отраслей

CATIA хорошо чувствует себя в авиации, автомобилестроении, промышленном дизайне, машиностроении, производстве оснастки, судостроении, транспортном проектировании, композитах и сложных инженерных системах. Там, где изделие большое, дорогое, многокомпонентное и требует строгой цифровой непрерывности, CATIA раскрывается особенно хорошо.

Недостатки и ограничения

CATIA — мощная, но не универсально удобная программа для любого пользователя. У нее есть объективные ограничения, которые важно учитывать перед внедрением или обучением.

Высокая сложность освоения

CATIA требует времени. Новичку нужно понять Workbench-логику, Specification Tree, Sketcher, Constraints, Part Design, сборки, ссылки, обновление, активные тела, геометрические наборы и правила построения. Если пользователь пришел из более простых CAD-систем, интерфейс CATIA может показаться перегруженным.

Требовательность к методологии

CATIA не прощает хаотичного моделирования в сложных проектах. Можно быстро создать простую форму, но большая модель без правил превращается в нестабильное дерево. Для эффективной работы нужны стандарты: именование, структура тел, публикации, шаблоны, правила внешних ссылок, порядок операций, проверка обновления.

Стоимость владения

CATIA относится к профессиональному промышленному классу. Стоимость зависит от конфигурации, ролей, модулей, сопровождения, инфраструктуры, обучения и внедрения. Для небольшой команды, которой нужны простые детали и чертежи, CATIA может быть избыточной.

Зависимость от лицензий и модулей

Не все возможности доступны в любой конфигурации. Поверхности, CAM, кинематика, композиты, системная инженерия, специализированные дисциплины и платформенные функции зависят от набора ролей и лицензий. Пользователь может знать о команде, но не иметь доступа к ней в своей среде.

Перегруженность интерфейса

Большое количество панелей, команд, режимов и настроек полезно опытному инженеру, но мешает новичку. В CATIA важно настроить рабочее пространство под конкретные задачи, иначе пользователь тратит время на поиск команд и переключение панелей.

Сложность администрирования

В корпоративной среде CATIA требует грамотной настройки: шаблоны, стандарты, пути, библиотеки, лицензии, PLM-интеграция, права доступа, обновления, совместимость, обучение пользователей. Это не программа, которую просто устанавливают и сразу одинаково используют все инженеры.

Не всегда лучший выбор для малых задач

Если нужно быстро сделать простую деталь, небольшой корпус, чертеж для мастерской или базовую 3D-модель, CATIA может быть слишком тяжелым инструментом. В таких случаях SOLIDWORKS, Fusion 360, Inventor или другие CAD-системы могут быть быстрее и дешевле.

Сравнение с аналогами

CATIA конкурирует не с абстрактными CAD-программами, а с конкретными инженерными системами: Siemens NX, PTC Creo Parametric, SOLIDWORKS, Autodesk Inventor, Fusion 360. У каждой программы своя ниша, и выбор зависит от масштаба изделия, отрасли, требований к поверхностям, CAM/CAE-связке, PLM-процессам и стоимости владения.

Программа	Где сильна	Где уступает CATIA	Оптимальная аудитория
Siemens NX	мощная CAD/CAM/CAE-среда, сильный CAM, крупное машиностроение, оснастка	в компаниях с CATIA/3DEXPERIENCE-экосистемой требует смены методологии и данных	машиностроение, производство, крупные инженерные отделы
PTC Creo Parametric	строгая параметрика, инженерные изменения, семейства деталей, машиностроительная логика	менее привычен для задач, где доминируют CATIA-процессы сложных поверхностей и авиационно-автомобильной кооперации	машиностроительные КБ, производственные компании
SOLIDWORKS	простота освоения, быстрые детали и сборки, широкая база пользователей	слабее в сверхсложных поверхностях, огромных сборках и тяжелых корпоративных процессах	малые и средние инженерные команды
Autodesk Inventor	механическое проектирование, связка с DWG-средой, оборудование, производственные чертежи	уступает CATIA в глубине промышленных поверхностей и масштабных PLM-сценариях	оборудование, металлоконструкции, механика, производство
Fusion 360	доступность, облачная работа, быстрый CAD/CAM для небольших команд	не является заменой CATIA для больших промышленных изделий, сложной PLM-структуры и тяжелых отраслей	стартапы, мастерские, небольшие производства
Solid Edge	синхронное моделирование, машиностроительная документация, средние сборки	не имеет такого же статуса в авиационно-автомобильных цепочках сложного поверхностного проектирования	машиностроение, производственные отделы
Rhinoceros + Grasshopper	свободное NURBS-моделирование, параметрический дизайн, концепты	не заменяет CATIA как промышленную CAD/CAM/CAE-систему с Part Design, Assembly, Drafting и PLM-логикой	промышленный дизайн, архитектура, концептуальное моделирование

CATIA и Siemens NX

Siemens NX — ближайший конкурент CATIA в тяжелом инженерном сегменте. NX силен в интеграции CAD/CAM/CAE и часто выбирается там, где критична производственная подготовка, оснастка и обработка. CATIA особенно сильна в сложном продуктовом проектировании, поверхностях, больших сборках и процессах, где исторически сложилась CATIA-экосистема.

Выбор между CATIA и NX редко делается по принципу какая программа лучше вообще. Чаще решают отраслевые стандарты, требования заказчика, существующая база моделей, поставщики, PLM-инфраструктура и квалификация команды.

CATIA и PTC Creo Parametric

Creo Parametric очень силен в строгом параметрическом моделировании и инженерных изменениях. Он хорошо подходит для машиностроительных КБ, где важны управляемые семейства деталей, конфигурации, повторяемость и конструктивная дисциплина. CATIA выигрывает там, где нужен более широкий комплекс: сложные поверхности, авиационно-автомобильная кооперация, большие цифровые макеты, глубокая связка с Dassault Systèmes PLM-экосистемой.

CATIA и SOLIDWORKS

SOLIDWORKS проще для освоения и быстрее для многих повседневных задач: корпус, кронштейн, сварная рама, небольшая сборка, чертеж. Он популярен у малых и средних инженерных команд. CATIA сложнее, дороже и тяжелее, но дает больше возможностей для комплексных изделий, крупных сборок, сложных поверхностей, цифрового макета и промышленной непрерывности.

Если команда проектирует небольшие механические изделия, SOLIDWORKS часто рациональнее. Если команда работает с авиационными конструкциями, кузовными панелями, крупными сборками и PLM-процессами, CATIA выглядит убедительнее.

CATIA и Autodesk Inventor

Inventor хорошо вписывается в машиностроительные процессы, где есть оборудование, механика, производственные чертежи и связь с DWG-средой. Он проще для многих типовых задач. CATIA превосходит Inventor в поверхностном моделировании высокого уровня, работе с большими промышленными проектами и связке с комплексной PLM-инфраструктурой.

CATIA и Fusion 360

Fusion 360 удобен для быстрого проектирования, прототипирования, небольшого CAM, учебных задач и малых команд. CATIA находится в другом классе: она нужна там, где изделие сложное, данные дорогие, требования жесткие, а инженерная цепочка включает множество дисциплин. Fusion 360 может быть отличным инструментом для старта, но он не заменяет CATIA в авиастроении, автомобилестроении или крупных корпоративных проектах.

Итог сравнения

CATIA выбирают не потому, что она самая простая. Ее выбирают, когда нужны:

• сложные поверхности;

• большие сборки;

• управляемая параметрика;

• инженерная валидация;

• CAD/CAM/CAE-связка;

• цифровой макет;

• PLM-контроль;

• поддержка тяжелых отраслей;

• работа с долгим жизненным циклом изделия.

Для простых задач CATIA может быть избыточной. Для сложных промышленных задач она остается одним из самых сильных инструментов.

Для каких специалистов подходит CATIA

CATIA рассчитана на широкий круг инженерных и производственных специалистов. При этом каждый использует свою часть программы.

Инженер-конструктор

Инженер-конструктор работает в Sketcher, Part Design, Assembly Design и Drafting. Он создает детали, сборки, чертежи, задает ограничения, проверяет посадки, оформляет документацию и вносит изменения по требованиям проекта.

Специалист по поверхностям

Surface designer работает в Generative Shape Design, Wireframe and Surface Design, Imagine and Shape и смежных инструментах. Его задачи — обводы, кривые, переходы, Class-A-подход, анализ кривизны, сопряжения, визуальное и технологическое качество поверхности.

Инженер по оснастке

Специалист по tooling использует CATIA для пресс-форм, штампов, приспособлений, сборочной оснастки, шаблонов, технологических элементов и проверки изготавливаемости.

CAM-инженер

CAM-специалист применяет CATIA для подготовки обработки, траекторий, установов, инструмента, симуляции и связи модели с производственным процессом.

Расчетчик

CAE-инженер использует CATIA как источник геометрии и часть процесса подготовки расчетной модели. Он проверяет массу, геометрию, упрощает модель, передает данные в расчетную среду или работает с интегрированными инструментами.

Специалист по цифровому макету

DMU-инженер анализирует сборки, пересечения, монтаж, доступность, кинематику, упаковку компонентов и структуру изделия. Его работа особенно важна в крупных проектах.

PLM-администратор

PLM-специалист настраивает процессы, роли, права, жизненный цикл, шаблоны, совместную работу, интеграцию CATIA с ENOVIA или 3DEXPERIENCE. Без грамотного администрирования крупная CATIA-среда быстро становится хаотичной.

Студент технической специальности

Для студента CATIA полезна как серьезный инструмент инженерной культуры. Она учит не просто рисовать 3D, а думать параметрами, ограничениями, базами, сборками, документацией и производственными последствиями модели.

Обучение CATIA: что изучать сначала

CATIA лучше изучать поэтапно. Попытка сразу перейти к сложным поверхностям, CAM или большим сборкам обычно приводит к путанице. Сначала нужно освоить базовую логику программы.

Этап 1. Навигация и интерфейс

Сначала нужно уверенно работать с интерфейсом:

• вращение, панорамирование, масштабирование;

• выбор элементов;

• дерево Specification Tree;

• Hide/Show;

• Fit All In;

• стандартные виды;

• компас;

• панели инструментов;

• переход между Workbench;

• Update;

• Properties;

• контекстное меню.

Без этих навыков пользователь будет постоянно теряться даже в простых задачах.

Этап 2. Sketcher

Sketcher — фундамент CATIA. Нужно научиться строить:

• линии;

• окружности;

• дуги;

• профили;

• прямоугольники;

• оси;

• вспомогательные элементы;

• размерные ограничения;

• геометрические ограничения;

• полностью определенные эскизы.

Особое внимание нужно уделить ошибкам профиля: разрывы, наложения, лишние элементы, незамкнутые контуры.

Этап 3. Part Design

После Sketcher изучают Part Design:

• Pad;

• Pocket;

• Shaft;

• Groove;

• Hole;

• Rib;

• Slot;

• Edge Fillet;

• Chamfer;

• Draft Angle;

• Shell;

• Pattern;

• Mirror;

• Boolean Operations.

Учиться лучше на реальных деталях: кронштейн, фланец, корпус, вал, крышка, переходник. Абстрактное нажимание команд не дает понимания инженерной логики.

Этап 4. Assembly Design

Следующий этап — сборки:

• вставка компонентов;

• фиксация базовой детали;

• Coincidence Constraint;

• Contact Constraint;

• Offset Constraint;

• Angle Constraint;

• Manipulation;

• Update;

• проверка пересечений;

• структура CATProduct.

Здесь важно понять, что сборка должна быть связана логически, а не просто разложена в пространстве.

Этап 5. Drafting

После деталей и сборок нужно освоить чертежи:

• создание CATDrawing;

• Front View;

• Projection View;

• Section View;

• Detail View;

• Isometric View;

• размеры;

• осевые линии;

• допуски;

• обозначения;

• позиции;

• спецификация;

• обновление видов.

Drafting закрепляет инженерную дисциплину: модель должна быть не только красивой, но и документируемой.

Этап 6. Generative Shape Design

GSD лучше изучать после уверенного Part Design. Нужно понять:

• точки, линии, плоскости;

• сплайны;

• проекции;

• пересечения;

• Sweep;

• Fill;

• Multi-sections Surface;

• Join;

• Split;

• Trim;

• Extrapolate;

• Boundary;

• анализ кривизны.

Поверхности требуют другого мышления: форма строится через каркас, направления, сечения и непрерывность.

Этап 7. Специализированные модули

После базы можно переходить к:

• Sheet Metal Design;

• DMU Kinematics;

• Machining;

• Knowledgeware;

• Composite Design;

• Electrical Harness;

• Tubing/Piping;

• 3DEXPERIENCE-роли;

• PLM-процессы.

Такой маршрут дает устойчивое понимание CATIA и снижает риск хаотичного обучения.

Системные требования и рабочая станция

CATIA относится к профессиональным инженерным системам, поэтому качество рабочей станции заметно влияет на комфорт работы. Особенно это касается больших сборок, сложных поверхностей, чертежей с тяжелыми видами, CAM-симуляции и одновременной работы с несколькими документами.

Для CATIA важны:

• производительный многоядерный процессор с высокой частотой;

• достаточный объем оперативной памяти;

• профессиональная видеокарта с надежными драйверами;

• быстрый SSD;

• стабильная операционная среда;

• качественный монитор с высоким разрешением;

• корректная настройка драйверов и сертифицированной графики;

• надежная сеть при работе с PLM или платформенными данными.

CATIA может открывать простые учебные детали и на средней рабочей станции, но промышленная работа предъявляет другие требования. Большая сборка с множеством компонентов, поверхностей, чертежей и внешних ссылок быстро показывает слабые места компьютера. Недостаток RAM приводит к зависаниям, слабая графика — к медленному вращению модели, медленный накопитель — к долгому открытию сборок, нестабильные драйверы — к графическим артефактам.

Что важно для разных задач

Задача	На что влияет оборудование
Sketcher и простые детали	комфорт интерфейса, скорость перестроения
Part Design со сложным деревом	процессор и память
Generative Shape Design	графика, процессор, точность отображения
Большие сборки	RAM, SSD, графика, режимы визуализации
Drafting тяжелых сборок	процессор, память, скорость генерации видов
CAM	процессор, память, стабильность симуляции
3DEXPERIENCE	сеть, доступ к платформе, стабильность окружения

В корпоративной среде обычно используют сертифицированные рабочие станции и проверенные драйверы. Это не формальность: инженерное ПО должно работать предсказуемо. Потеря данных, сбой графики или некорректное отображение модели в производственном проекте обходятся дороже, чем экономия на рабочем месте.

Лицензирование и стоимость

CATIA лицензируется не как простая единая программа все включено, а как набор решений, ролей, модулей и конфигураций. Стоимость зависит от того, какие задачи должна закрывать команда: базовое механическое проектирование, поверхности, сборки, чертежи, CAM, CAE, композиты, электрические системы, трубопроводы, системная инженерия, PLM и совместная работа.

На практике CATIA внедряют не как дешевый 3D-редактор, а как часть инженерной инфраструктуры. В стоимость владения входят:

• лицензии;

• роли и модули;

• сопровождение;

• обучение пользователей;

• настройка шаблонов;

• администрирование;

• PLM-интеграция;

• рабочие станции;

• миграция данных;

• методология проектирования;

• поддержка стандартов предприятия.

Для одной учебной детали стоимость CATIA выглядит избыточной. Для предприятия, которое разрабатывает сложное изделие с большим жизненным циклом, цена оценивается иначе: важны снижение ошибок, управляемость данных, совместная работа, повторное использование моделей, связка с производством и сокращение количества физических прототипов.

Почему лицензии отличаются

Разным пользователям нужны разные возможности. Конструктору механических деталей может хватать Part Design, Assembly Design и Drafting. Специалисту по поверхностям нужен Generative Shape Design. Технологу — Machining. Расчетчику — инструменты подготовки и анализа. PLM-координатору — управление жизненным циклом и данными. Поэтому CATIA часто конфигурируют под роли, а не выдают всем одинаковый набор функций.

Практические советы по работе в CATIA

CATIA раскрывается при дисциплинированной работе. Чем сложнее проект, тем важнее правила моделирования. Ниже — практические рекомендации, которые помогают создавать устойчивые модели.

Именуйте элементы в дереве

Не оставляйте важные операции как Pad.1, Pocket.7, Sketch.12, если модель будет жить дольше одного дня. Лучше использовать понятные имена:

• Base_Pad;

• Mounting_Hole;

• Rib_Support;

• Outer_Fillet;

• Reference_Plane;

• Main_Profile;

• Cutout_Pocket.

Это экономит время при редактировании и помогает другим инженерам понять модель.

Делайте эскизы полностью определенными

Недоограниченный Sketcher-профиль — источник будущих ошибок. Указывайте размеры, геометрические связи, симметрию, положение относительно баз. Не полагайтесь на визуальную похожесть.

Не перегружайте один эскиз

Сложный эскиз с десятками элементов труднее контролировать. Лучше разделить модель на несколько простых операций. Это делает дерево длиннее, но понятнее и устойчивее.

Используйте базовые плоскости и опорную геометрию

Не привязывайте все к случайным ребрам. Ребро может исчезнуть после изменения модели. Плоскость, ось, опубликованный элемент или специально созданная reference geometry обычно стабильнее.

Скругления и фаски добавляйте ближе к концу

Fillet и Chamfer часто зависят от ребер. Если добавить их слишком рано, последующие изменения могут сломать модель. Сначала функциональная форма, затем технологические и косметические элементы.

Проверяйте Update

Если в дереве есть ошибки обновления, не игнорируйте их. Ошибка в ранней операции может привести к неправильной геометрии дальше. В CATIA важно регулярно обновлять модель и смотреть, какие элементы требуют внимания.

Следите за внешними ссылками

Внешние ссылки удобны, но опасны при неаккуратной работе. Если деталь зависит от другой детали, нужно понимать, что произойдет при переносе файлов, изменении сборки или замене компонента.

Используйте Geometrical Set и Ordered Geometrical Set

Для поверхностей и вспомогательной геометрии удобно группировать элементы. Это делает дерево понятнее: отдельно каркас, отдельно поверхности, отдельно итоговая геометрия, отдельно твердотельные операции.

Работайте с Publications в сборках

В больших сборках лучше связывать компоненты не со случайными гранями, а с опубликованными элементами. Это повышает стабильность связей и упрощает замену деталей.

Проверяйте модель перед передачей

Перед передачей модели технологу, расчетчику или подрядчику проверьте:

• обновляется ли дерево без ошибок;

• нет ли лишних скрытых элементов;

• корректны ли единицы измерения;

• нет ли незамкнутых поверхностей;

• понятны ли имена компонентов;

• правильно ли сохранена сборка;

• нет ли потерянных ссылок;

• соответствует ли формат требованиям получателя.

Используйте шаблоны предприятия

Если CATIA используется в команде, шаблоны обязательны. Они задают стандарты чертежей, структуры, именования, параметров, материалов, слоев и оформления. Без шаблонов каждый инженер будет делать как привык, а итоговый проект станет неоднородным.

Итоги обзора

CATIA — одна из самых мощных CAD/CAM/CAE-систем для промышленного 3D-проектирования, инженерной разработки, поверхностного моделирования, больших сборок, цифрового макета, выпуска документации и подготовки производства. Ее сила не в простоте, а в способности вести сложное изделие как управляемую цифровую модель: с параметрами, связями, сборочной структурой, поверхностями, чертежами, проверками, технологическими процессами и PLM-контекстом.

CATIA особенно хорошо подходит для задач, где важны:

• сложная геометрия;

• высокое качество поверхностей;

• крупные сборки;

• параметрическая история;

• инженерная проверка;

• ассоциативные чертежи;

• связь CAD, CAM и CAE;

• корпоративное управление данными;

• работа нескольких дисциплин над одним изделием.

Программа требует серьезного обучения, мощной рабочей станции, продуманной методологии и грамотной настройки. Для простых деталей и небольших команд она может быть избыточной. Но в авиации, автомобилестроении, промышленном дизайне, машиностроении, производстве оснастки и крупных инженерных проектах CATIA остается инструментом, который выдерживает масштаб, сложность и долгий жизненный цикл изделия.

CATIA стоит рассматривать не как еще одну CAD-программу, а как инженерную платформу для разработки сложных продуктов. В ней можно быстро построить простую деталь, но настоящий потенциал раскрывается там, где есть большая сборка, требования к поверхности, производственная цепочка, цифровой макет, коллективная работа и необходимость контролировать каждое изменение от эскиза до производства.
