Renga Professional — это не просто очередная BIM-система с обязательным набором слов про 3D, документацию и совместную работу. У программы есть вполне узнаваемый характер: она строится вокруг прямого моделирования в трехмерном пространстве, контекстной логики интерфейса и довольно жесткой связи между моделью, видами, разрезами, спецификациями и листами. В ней нет ощущения, что пользователь сначала полдня настраивает среду, а потом наконец начинает проектировать. Здесь быстрее переходят к самой модели: стенам, перекрытиям, окнам, трубопроводным системам, воздуховодам, электрическим сетям, чертежам и спецификациям. Именно поэтому Renga для многих оказывается не заменой чего-то вообще, а конкретным рабочим инструментом, который закрывает ежедневные задачи архитекторов, конструкторов и инженеров в одном проекте.

Главное в Renga — не сам факт наличия BIM-модели, а способ, которым эта модель собирается. Программа работает через объектные инструменты, соответствующие реальным строительным элементам и инженерным компонентам: стена, колонна, перекрытие, крыша, лестница, окно, дверь, ленточный и столбчатый фундамент, труба, воздуховод, электрическая линия, оборудование, точка трассировки и так далее. Для части объектов предусмотрены стили, для части — прямое построение в модели, а для конструктивных элементов дополнительно работает логика взаимодействия и подрезки. За счет этого Renga удобно воспринимается не как чертежный редактор с 3D, а именно как программа, где проект собирают из строительных сущностей, а документацию получают из уже наполненной информацией модели.

Renga особенно интересна там, где важны три вещи одновременно: быстрое объектное моделирование, выпуск чертежей по российской логике оформления и возможность держать в одном проекте архитектуру, конструкции и внутренние инженерные сети. У нее есть вполне конкретные сильные стороны: понятная навигация по проекту через Обозреватель проекта, наглядная работа в 3D-виде, прямой доступ к редакторам через Управление стилями, автоматическое получение разрезов, фасадов, видов, спецификаций и листов, плюс встроенная логика для трубопроводных, воздуховодных и электрических систем. Это делает Renga инструментом не для красивой демонстрации BIM-подхода, а для реальной производственной рутины.

Что представляет собой Renga на практике

Если смотреть на Renga глазами проектировщика, а не маркетолога, то программа решает четыре базовые группы задач.

Направление	Что делает Renga
Архитектура	Позволяет собирать объем здания из стен, перекрытий, крыш, лестниц, окон, дверей, помещений, проемов и ограждений
Конструкции	Дает инструменты для колонн, балок, фундаментов, пластин, профилей, сборок, маркировки и автоматического получения чертежей
Инженерные сети	Поддерживает трубопроводные, воздуховодные и электрические системы с настройкой параметров систем, трасс, деталей и логических связей
Документация	Формирует планы, фасады, разрезы, аксонометрии, листы, спецификации, таблицы, легенды и экспорт в распространенные форматы

По этой структуре уже видно, что обзор Renga бессмысленно сводить к фразе российский BIM-аналог. Программа сильна не абстрактным статусом, а конкретными рабочими сценариями: быстро создать архитектурную коробку, выпустить планы и разрезы, промаркировать элементы, собрать спецификацию заполнения проемов, построить внутренние сети, подготовить листы, экспортировать данные в IFC, DWG/DXF, PDF и другие форматы. В повседневной работе это важнее любых лозунгов.

Для каких задач Renga действительно подходит

Renga уверенно закрывает архитектурное моделирование здания на уровне рабочей практики. В программе есть логичная связка из уровней, рабочей плоскости, базовых линий объектов, привязок, стилей и параметров. За счет этого удобно собирать этажи, делать межэтажные перекрытия, поднимать стены, расставлять окна и двери, формировать лестницы, моделировать крышу, создавать помещения и сразу получать необходимые виды модели. Особенно хорошо ощущается то, что проектирование идет в масштабе 1:1 и в миллиметрах, а рабочая плоскость фактически играет роль строительной миллиметровки. Для архитектора это создает правильный ритм работы: меньше абстракции, больше прямого контроля над геометрией.

Для конструктора Renga интересна тем, что не заставляет перескакивать между отдельной моделью ради модели и отдельным чертежным оформлением ради листа. Колонны, балки, фундаменты, пластины, профили, сборки, отправочные марки и автоматическое получение чертежей здесь не разбросаны по разным сущностям, а встроены в один поток работы. Программа дает инструменты для монолитных, сборных железобетонных, металлических и деревянных конструкций, а также поддерживает автоматическое армирование ряда объектов через Стили армирования. Это не превращает Renga в узкоспециализированный расчетный комплекс, но как среда для разработки конструктивной модели и выпуска КЖ/КЖИ/КМ/АС она выглядит вполне предметно.

С инженерной частью у Renga своя сильная особенность: внутренние системы в ней не существуют как формальное дополнение к архитектурной оболочке. Программа поддерживает трубопроводные категории, воздуховодные категории и электрические категории, а работа по сетям завязана на параметры систем, стили элементов, точки трассировки, связи и автоматическую перестройку трассы при изменении опорных точек. Это уже не декоративный MEP-блок, а рабочий инструментарий для внутренних инженерных сетей здания: водоснабжения, канализации, отопления, вентиляции, электрики и слаботочных решений.

Первый запуск и первое впечатление

При запуске Renga открывается Стартовая страница. Это небольшой, но важный маркер философии программы. На ней сразу вынесены команды Создать новый проект, Открыть..., Настройки и Справка. Уже на первом экране программа подталкивает не к изучению меню и не к настройке десятков параметров, а к началу работы с файлом проекта. Новый проект создается в формате .rnp, а шаблоны — в формате .rnt. У сохранения есть обычная команда Сохранить проект и вариант Сохранить проект как, причем программа умеет работать с резервными копиями и предлагает восстановление данных после некорректного завершения работы.



Первое впечатление от Renga обычно сводится к трем наблюдениям. Во-первых, интерфейс действительно лаконичный: здесь нет ощущения перегруженной среды, в которой половину времени уходит на поиск нужной команды. Во-вторых, ключевая логика читается сразу: верхняя часть — это Основная панель, справа или сбоку — Панель Инструменты, а внутри проекта центральной средой становится 3D-вид. В-третьих, проект не распадается на хаотический набор окон: все организовано через вкладки, уровни, разрезы, фасады, чертежи, системы и таблицы. Это один из тех случаев, когда с первого запуска уже видно, как программа будет вести пользователя дальше.

Интерфейс Renga: почему он кажется проще, чем многие конкуренты

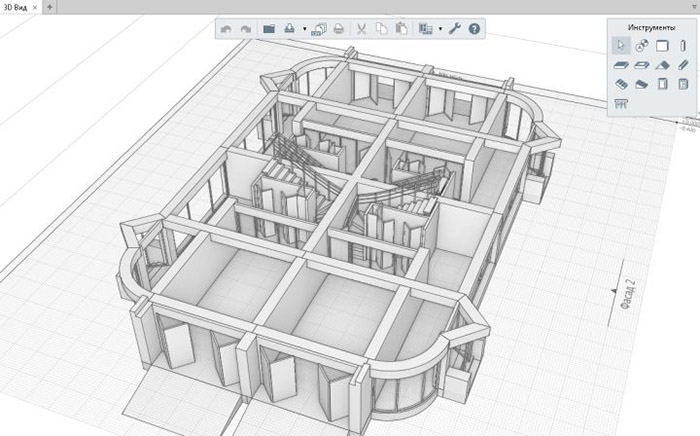

3D-вид как центр всей работы

В Renga 3D-вид — это не вспомогательное окно и не режим посмотреть, что получилось. Это основная вкладка проекта. Именно здесь задается общее пространство работы: уровни, рабочая плоскость, начало координат, навигация, создание и редактирование большинства объектов. Внутри 3D-вида видно базовую архитектуру интерфейса: сверху Основная панель, справа Панель Инструменты, в самом пространстве — рабочая плоскость активного уровня и оси координат. Для привязки к сетке рабочей плоскости используется клавиша Shift, а сама плоскость разбита на ячейки 100×100 мм с укрупнением до 1000×1000 мм.

Практический смысл такого подхода простой: пользователь работает сразу в пространстве модели, а не в бесконечном наборе 2D-проекций. При этом Renga не отказывается от уровней — наоборот, уровни здесь остаются ключевым средством координации. Программа прямо рекомендует держать логику один уровень — один этаж, а элементы вроде перекрытий, крыш и потолков привязывать к уровням как к базовой высотной структуре здания. За счет этого модель не расползается по произвольным отметкам и остается управляемой.

Основная панель

Основная панель в Renga — это верхний управляющий слой программы. На ней находятся команды сохранения, экспорта, печати, буфера обмена, вставки, управления стилями, а при наличии соответствующей конфигурации и модулей — дополнительные инструменты. Здесь особенно важна команда Управление стилями: по сути, это центральный диспетчер проектной структуры, через который открываются редакторы информации о проекте, материалов, профилей, свойств, стилей систем, связей и других сущностей. Именно через Управление стилями Renga превращается из набора инструментов моделирования в полноценную управляемую BIM-среду.

С практической точки зрения на основной панели чаще всего используют четыре вещи:

• Сохранить проект и Сохранить проект как;

• Экспортировать, включая Экспортировать в IFC, DWG/DXF, PDF, CSV и 3D-форматы;

• Вставить из для импорта внешних данных;

• Управление стилями для настройки проекта.

Панель Инструменты

Панель Инструменты меняется в зависимости от активной вкладки: в 3D-виде и на уровнях это один набор, в чертежах — другой. В модельной части здесь сосредоточены инструменты создания объектов: стены, балки, колонны, двери, окна, фундаменты, перекрытия, крыши, проемы, элементы, сборки, инженерные аксессуары и многое другое. В чертежах панель переключается на инструменты листа: Вид, Аксонометрический вид, Объект, Легенда, Спецификация, Таблица, Обозначения, Размер, Текст, Линия, Штриховка. Это хороший пример контекстного интерфейса, когда пользователь не видит одновременно все возможные команды, а получает именно те, которые уместны в текущем режиме работы.

Панель Действия

Панель Действия активируется, когда в модели или на чертеже выделены объекты. Это очень важный элемент, потому что именно он отвечает за производительные операции, без которых большие модели превращаются в мучение. В Renga сюда входят Копировать по направлению, Копировать по окружности, Копировать по эквидистанте и Зеркальная копия. Для реальной работы это не мелочь, а серьезный ускоритель: так расставляют колонны по сетке, размножают балки, формируют повторяющиеся элементы, создают параллельные контуры стен и быстро собирают симметричные фрагменты модели.

Панель Способ построения и Панель Параметры

Панель Способ построения помогает Renga работать с объектами по их логике: точечные вставляются по одной точке, линейные строятся по длине, а площадные задаются контуром. Это выглядит очевидно, но именно из-за такой дисциплины программа остается предсказуемой. Колонна, дверь, окно, оборудование или сборка ведут себя как точечные объекты; стена, балка и ленточный фундамент — как линейные; перекрытие, крыша и другие плоскостные объекты строятся через контур.

Панель Параметры — второй ключ к скорости работы. В Renga параметры объекта задаются прямо в процессе построения и остаются доступны при редактировании. Это значит, что размеры, смещения, стили, свойства, материал, армирование, уровень, обозначение и другие характеристики не прячутся в глубоком диалоговом окне. Пользователь строит объект и тут же управляет им. Такая схема особенно удобна при серийной работе: когда надо быстро пройти по этажу и расставить типовые элементы без постоянного выхода в отдельные редакторы.

Обозреватель проекта

Если 3D-вид — это центр моделирования, то Обозреватель проекта — центр навигации. Он открывается через значок плюса рядом с вкладкой 3D-вид и содержит чертежи, уровни, стили сборки, разрезы, фасады, спецификации, таблицы, трубопроводные системы, воздуховодные системы и электрические системы. Из него создают новый чертеж, открывают нужный уровень, заходят в конкретную систему, переименовывают сущности, назначают разделы и работают с контекстным меню проекта.

Сильная сторона Обозревателя проекта в том, что он сразу отражает реальную структуру проектной работы. Это не просто дерево файлов, а дерево сущностей проекта: листов, уровней, видов, таблиц и инженерных систем. Для внутренних сетей это особенно полезно, потому что двойной щелчок по нужной категории системы открывает вкладку системы с командами и инструментами расстановки логических связей для автоматической трассировки. В результате инженерная часть проекта не существует где-то в стороне, а встроена в ту же проектную структуру, что и архитектура с документацией.

Архитектурное моделирование в Renga

Как Renga собирает архитектуру

Архитектурная модель в Renga строится через знакомые проектировщику объекты: Стена, Перекрытие, Крыша, Окно, Дверь, Лестница, Помещение, Проём, Ограждение. Для окон и дверей действуют стили, для стен и перекрытий важна работа с базовыми линиями и взаимодействием объектов, для помещений — логика заполнения объема здания смысловой информацией, а не просто геометрией. Такой набор покрывает типичный цикл проектирования здания без ощущения, что программа умеет только коробку и дальше требует обходных путей.

Важная особенность — базовые линии объектов. В Renga они подсвечиваются желтым пунктиром и определяют точку вставки, сопряжение и подрезку объектов. Для стен, балок и ленточных фундаментов базовая линия — это не техническая мелочь, а основа корректного соединения элементов. Именно поэтому Renga рекомендует совмещать базовые линии с осями здания и управлять смещением через параметр Расположение объекта относительно оси. Такая логика хорошо дисциплинирует модель: стены не плывут относительно осей, сопряжения не делаются на глаз, а редактирование остается предсказуемым.

Стены, перекрытия, крыши

Стены в Renga строятся как линейные объекты. Это означает, что пользователь задает траекторию, положение относительно оси и параметры на Панели Параметры, после чего получает полноценный элемент модели, а не условную линию. При пересечении однотипных объектов действует правило подрезки: первый построенный объект подрезает следующий. Это касается стен, балок, крыши и ленточного фундамента. На практике это важно, потому что углы, сопряжения и стыки ведут себя в Renga не случайно, а по понятной и воспроизводимой логике.

Перекрытия и крыши относятся к площадным объектам. Они создаются непосредственно в модели, причем для проемов в перекрытии и крыше действует отдельная геометрическая логика: проем должен касаться или пересекать объект в нескольких точках, может быть сквозным или глухим, а также способен формировать не только полное прорезание, но и нишу либо скрытую полость. Это полезно в реальной работе, где нужны не только простые шахты и лестничные проемы, но и технологические вырезы, кровельные отверстия и нестандартные участки перекрытий.

Окна, двери, проемы

Окна и двери в Renga работают через Стиль окна и Стиль двери, что дает нормальную BIM-логику: один раз настроенный стиль потом многократно используется в проекте. При этом программа допускает и построение проемов в стенах без использования стиля — через инструменты Окно или Дверь как сквозных прорезей. Это удобно, когда нужен именно проем без конкретного заполнения. Но важно понимать ограничение: такой проем прорезает только одну стену, а если отделка смоделирована отдельными стенами, проем придется создавать для каждой из них. Renga в этом месте ведет себя честно и без магии: если элемент существует как отдельная стена, то и проем работает по этой отдельной геометрии.

С практической точки зрения работа с окнами и дверями в Renga удобна там, где нужно удерживать дисциплину типоразмеров и спецификаций. Окно и дверь — это не просто отверстие в стене, а объект со стилем, параметрами и свойствами, который потом попадает в ведомости и спецификации. Из-за этого Renga особенно хороша на этапе перехода от объемной модели к рабочей документации: нет разрыва между тем, что стоит в стене, и тем, что появится в листе и таблице.

Лестницы, помещения, проработанная коробка здания

Лестница в Renga относится к линейным объектам без отдельного стилевого механизма как у окон и дверей, зато хорошо встроена в общую логику модели. Помещения также создаются напрямую в модели и становятся не только геометрическими областями, но и носителями данных, которые потом используются в спецификациях и оформлении. Для практической работы это означает, что Renga позволяет довольно быстро перейти от объема и перегородок к осмысленной модели этажей, помещений, проемов, инженерных зон и ведомостей.

Если говорить прямо, архитектурный блок Renga не пытается поражать экзотикой. Его сила в другом: коробка здания, поэтажная структура, типовые окна и двери, лестничные узлы, кровля, помещения и базовые архитектурные решения здесь собираются быстро, без тяжелого интерфейсного трения. Для большей части типовых зданий это ценнее, чем десять редких возможностей, которыми пользуются раз в год.

Конструктивные возможности Renga

Объекты конструктивной модели

Конструктивная часть в Renga строится вокруг колонн, балок, фундаментов, пластин, армирования, профилей и сборок. Это важный набор именно для инженера-конструктора, потому что позволяет работать не только с несущим каркасом как с геометрией, но и с его системой типовых элементов. Для колонн и балок доступны стили, а формы сечений можно создавать через редактор Профили. Причем профили бывают параметрическими и непараметрическими, что дает нормальный компромисс между типовой библиотечной работой и кастомными сечениями под нестандартные задачи.

Сборки в Renga — отдельная сильная сторона конструктивного блока. В Обозревателе проекта для них существует собственный раздел, где создают изделия, отправные марки и вспомогательные объекты. У сборок есть собственные оси координат, углы поворота и возможность включать другие сборки. При этом они не подчиняются правилам подрезки с обычными объектами модели, что сразу отделяет сборку как производственную или монтажную сущность от базовой строительной геометрии. Для металлоконструкций и ряда сборных решений это особенно полезно.

Профили, сечения и нестандартные формы

Одна из практических причин смотреть на Renga серьезно — возможность создавать произвольные формы профиля, а затем строить на их основе стили балок, колонн, пластин и отверстий. То есть программа не заставляет проектировщика жить только в мире каталожных прямоугольников и двутавров. Через редактор Профили можно подготовить контур, наложить геометрические и размерные ограничения и превратить его в основу для повторяемых конструктивных элементов. В небольших и средних проектах это часто решает больше, чем кажется на первый взгляд, потому что именно нестандартные сечения обычно ломают быструю BIM-модель.

Автоматическое армирование

Renga умеет работать со Стилями армирования. Автоматизированное армирование доступно для стен, колонн, балок, перекрытий, проемов в перекрытии, оконных и дверных проемов, столбчатых и ленточных фундаментов. Стиль армирования назначается как параметр объекта, а сами стили создаются через отдельный редактор. Это полезно не только как функция сделать арматуру, но и как способ стандартизировать конструктивную часть проекта. В типовых решениях, где важна повторяемость и привязка к принятым правилам армирования, это заметно ускоряет работу.

Надо понимать и предел возможностей. Renga дает конструктивному отделу сильный инструментарий моделирования и оформления, но не заменяет специализированные расчетные комплексы. Программа это и не пытается скрывать: для передачи модели в расчетный контур используется IFC-обмен, а сама ценность Renga заключается в информационной конструктивной модели и документации, а не в том, чтобы одной кнопкой решить всю цепочку расчет — проверка — выпуск. Такой подход выглядит взрослым: каждая система делает свою часть работы.

Инженерные сети в Renga

Общая логика MEP-блока

Внутренние инженерные системы — одна из самых интересных частей Renga Professional. В программе есть три группы систем: трубопроводные, воздуховодные и электрические. У каждой группы свой набор категорий, а для каждой категории можно создавать стили систем с именем, обозначением, цветом и свойствами. Это сразу задает инженерной модели правильную структуру: сети отличаются не только геометрией, но и типом, категорией, атрибутикой и правилами трассировки.

Технически сеть в Renga строится не хаотично, а через несколько обязательных сущностей: оборудование, аксессуары, трассы, точки трассировки, стили систем и параметры прокладки. В этом блоке особенно важно то, что программа не пытается все свести к ручному рисованию труб и воздуховодов. Напротив, логические связи и параметры системы становятся основой для дальнейшей автоматической трассировки и перестройки участков сети. Именно поэтому инженерный модуль Renga выглядит системно, а не как надстройка над геометрией.

Трубопроводные системы

Renga поддерживает широкий набор категорий трубопроводных систем: бытовое холодное и горячее водоснабжение, бытовую и дождевую канализацию, бытовое газоснабжение, водяное и газовое пожаротушение, теплоснабжение, а также производственные категории и прочие трубопроводные системы. Для инженерной практики это означает, что в одном проекте можно нормально разделить сети по функционалу, а не сваливать все трубы в одну безликую категорию.

Чтобы построить трубопроводную систему, в Renga расставляют на 3D-виде или плане уровня санитарно-техническое оборудование, оборудование и точки трассировки, настраивают Параметры трубопроводной системы, задают параметры трассы, определяют связи между объектами во вкладке системы, редактируют трассу в 3D-виде и расставляют аксессуары и детали автоматически или вручную. Это хорошо показывает общий стиль программы: сначала моделируется смысловая структура сети, затем — ее геометрия и детализация.

Очень показателен редактор Параметры трубопроводных систем. В нем задаются параметры магистралей и ответвлений, учитываются ограждающие конструкции при построении трассы, задаются высота прокладки и смещение трассы, а также приоритеты стилей труб и деталей трубопровода. На практике это означает, что Renga позволяет заранее определить поведение сети и затем автоматически подбирать трубы и элементы по установленным правилам. Для повторяемых инженерных решений это серьезно экономит время.

Воздуховодные системы

С воздуховодами логика очень похожая, но адаптирована под специфику вентиляции. В Renga есть категории приточной, вытяжной, дымоудаления и прочих воздуховодных систем, а также редактор Стили воздуховода, где задаются форма профиля — прямоугольник или окружность, номинальные размеры, толщина стенки, длины, материал и вид соединения для портов. То есть воздуховод в Renga — это не просто линия с условным сечением, а объект со стилем и параметрами, который потом участвует в сетевой логике проекта.



В редакторе параметров воздуховодных систем можно задать высоту прокладки, смещение трассы, материал, вид соединения и форму профиля, а также определить приоритеты применяемых стилей воздуховодов и деталей. Автоматическая расстановка воздуховодов и деталей идет на основании этих параметров. Для инженера это удобный рабочий режим: сначала описывается типовая логика системы, затем программа использует ее при моделировании трассы. Именно такой подход отличает полноценный BIM-инструмент от примитивного рисования инженерных линий в 3D.

Электрические системы

Электрическая часть в Renga организована через категории Осветительная сеть, Силовая сеть и Прочие электрические системы. Для проектирования используют осветительные приборы, электроустановочные изделия, электрические распределительные щиты и точки трассировки. Дальше через параметры электрических систем и связи строится сама сеть. Электрические линии могут размещаться автоматически при автоматической трассировке, а вручную добавляются инструментом Электрическая линия: пользователь выбирает стиль электрической линии, подводит курсор к трассе и фиксирует ее положение.

Точка трассировки и автоматическая перестройка

Одна из самых полезных инженерных сущностей в Renga — Точка трассировки. Она размещается через Обозначения → Точка трассировки, имеет имя, уровень и вертикальное смещение, а затем может подключаться к одной или двум инженерным системам через два порта. Через контекстное меню пользователь выбирает команду Выделить в системе и определяет связь для нужной категории. Если точка трассировки подключена к трассе, то при изменении ее положения ближайшие участки трассы перестраиваются автоматически. Для реальной инженерной модели это очень важное поведение, потому что оно делает сеть редактируемой без полного ручного перелопачивания.

В целом инженерный блок Renga выглядит зрелым именно потому, что держится на связи параметров, категорий, логических подключений и трассировки. Программа не сводит MEP к рисованию условных линий. Она требует задать структуру системы, и за это дает больше управляемости, чище спецификации и более предсказуемое поведение сетей при редактировании. Это тот случай, когда небольшой порог вхождения окупается качеством модели.

Чертежи, виды, разрезы, листы и спецификации

Как устроено оформление в Renga

В Renga оформление проектной документации происходит в пространстве чертежа. Чертежи формируются на основе модели, а на лист можно автоматизированно вынести двухмерные виды модели — планы, разрезы, фасады, трехмерные виды — изометрию, диметрию, аксонометрические схемы инженерных систем, а также отдельные объекты модели, которым присвоена марка. Это один из принципиальных плюсов программы: лист не оторван от модели и не превращается в отдельный мир, который потом приходится поддерживать вручную.

Вкладка чертежа в Renga строится вокруг двух панелей: Панель Инструменты и Панель Параметры. На панель инструментов вынесены Вид, Аксонометрический вид, Объект, Легенда, Спецификация, Таблица, Обозначения, Размер, Текст, Линия, Штриховка. На панели параметров задают формат листа, ориентацию, оформление и другие свойства листа. Формат листа по умолчанию — A3, но пользователь может создать и собственный формат через команду Другой, задав ширину и высоту листа в миллиметрах.

Виды, фасады, разрезы

Инструмент Вид в Renga — основной способ получать чертежи уровней, фасадов и разрезов из модели. Пользователь выбирает существующий вид из списка, задает имя, масштаб и параметры отображения, после чего вставляет его на лист. Если нужен объемный чертеж, используется Аксонометрический вид. Для инженерных схем это особенно полезно, потому что аксонометрия систем в Renga не является декоративной картинкой, а опирается на ту же проектную модель и фильтры.

Разрезы и фасады создаются через Обозначение на панели инструментов с выбором типа Разрез или Фасад. Созданные виды сразу появляются в соответствующих разделах Обозревателя проекта и открываются двойным щелчком. Для разреза доступны типы Простой разрез, Ступенчатый разрез и Ломаный разрез, а параметры вроде длины выпуска разреза, смещения плоскости глубины видимости и раздела можно задать во время построения и редактирования. Это удобная рабочая логика: разрез не нужно заново перечерчивать на листе, он живет как сущность проекта.

Практическая ценность разрезов в Renga в том, что они не ограничиваются архитектурной картинкой. Внутри разреза можно видеть конструктивную и инженерную часть, а при необходимости управлять направлением взгляда через контекстную команду Перевернуть. В больших проектах, где разрез служит одновременно архитектурным, конструктивным и инженерным документом, такая связь с моделью экономит много времени и заметно снижает число ошибок.

Обозначения, размеры, маркеры

Для оформления Renga использует собственный блок Обозначения. Через него на чертежах создают Ось, Разрез, Маркер и Выносную надпись. Важная деталь: для осей и разрезов можно использовать режим Автоматически по виду, чтобы получить на листе те же оси и обозначения, что уже существуют в модели. Это очень правильная BIM-логика: пользователь не рисует заново то, что программа уже знает о проекте.

Размеры, текст, линии и штриховка в Renga нужны не как замена модели, а как инструменты доводки листа до нормального рабочего состояния. Это важный момент: программа не сваливает все в автоматизм, потому что реальный выпуск документации всегда требует и компоновки, и ручных уточнений. Renga в этом смысле занимает разумную позицию: максимум данных берет из модели, но оставляет чертеж живым рабочим пространством.

Спецификации, таблицы и легенды

Спецификации в Renga — не приклеенный Excel, а часть проектной структуры. Их создают в редакторе спецификаций, затем вставляют на чертеж инструментом Спецификация, выбирая нужную сущность на Панели Параметры. Аналогично работают таблицы через инструмент Таблица, а Легенда позволяет вставить на чертеж спецификацию по виду — плану, разрезу, фасаду или сборке. Особенно важно, что в спецификациях и таблицах можно использовать пользовательские свойства объектов, а часть ячеек допускает редактирование прямо в документе.



Для Renga вообще характерна сильная связка свойства → спецификация → лист. Например, можно делать ведомости отделки фасадов, спецификации заполнения оконных и дверных проемов по этажам, собственные табличные формы и отчеты на основе данных модели. Из-за этого программа хорошо подходит не только для геометрии, но и для структурированного выпуска документации, когда важна не просто картинка, а полноценный набор таблиц и ведомостей.

Свойства, стили, материалы и стандартизация проекта

Одна из самых взрослых сторон Renga — работа со стилями и свойствами. В программе тип объекта и стиль объекта — не одно и то же. Тип задает группу сущностей, а стиль определяет конкретный набор параметров и свойств внутри этого типа. Благодаря этому окна, двери, колонны, балки, санитарно-технические приборы, трубы, воздуховоды и кабели можно создавать как разные вариации одного типа без постоянной зависимости от внешней библиотеки. Это дает проектной команде управляемость: один раз приняли стандарты — дальше масштабируете их по всему проекту.

Через Управление стилями открываются редакторы Материалы, Профили, Информация о проекте, Стили системы, Свойства объектов, Связи и другие проектные сущности. В редакторе материалов задают цвет, штриховки, текстуры, плотность, теплопроводность и пользовательские свойства. В Информации о проекте задают шифр и другие данные, которые потом попадают в основную надпись чертежа. Через свойства объектов можно создавать собственные параметры с разными типами данных и даже строить выражения. Для бюро и проектных организаций это критично: без такой структуры BIM быстро вырождается в красивую, но плохо управляемую геометрию.

Отдельного внимания заслуживает STDL-подход для инженерного оборудования. Renga использует предметно-ориентированный язык на базе Lua и JSON-описания параметров, что позволяет создавать новые категории параметрического инженерного оборудования с портами, параметрами и собственной геометрической логикой. Для обычного пользователя это не повседневная функция, но для компаний, которым нужно адаптировать среду под свои стандарты и библиотеки, это серьезное преимущество. Renga не замыкает пользователя в фиксированном наборе сущностей, а дает путь для расширения инженерной части под собственные задачи.

Совместная работа, обмен данными и интеграции

Совместная работа в Renga построена через Renga Collaboration Server. После настройки подключения в окне Настройки и публикации проекта он получает статус В совместном доступе, а синхронизация изменений выполняется либо вручную командой Синхронизировать на основной панели, либо автоматически, если включена соответствующая опция. При этом до синхронизации изменения сохраняются в локальной копии и не видны другим участникам проекта. Такая схема хорошо знакома пользователям серьезных BIM-систем: локальная работа, затем контролируемая передача изменений в общую модель.

Сильная сторона Renga в совместной работе — не только синхронизация, но и контроль изменений. Программа ведет журнал проекта, который хранится локально и на сервере. Его можно открыть через меню синхронизации, а в спорной ситуации использовать как источник для проверки того, что именно менялось в проекте. Для реальной командной работы это важно не меньше самой синхронизации, потому что проблемы в BIM-проектах чаще возникают не от отсутствия 3D-модели, а от неясности кто и что поменял.

Обмен данными в Renga организован вполне практично. На основной панели есть экспорт в CSV, RTB, DWG/DXF, PDF, OXPS, 3D-форматы и IFC. Через Вставить из можно импортировать 2D DWG, DXF и векторный PDF как подложки или узлы, а также 3D-модели из распространенных форматов. Отдельно работает механизм Связи, который позволяет подключать 3D-модели, IFC-модели, изображения и чертежи. Это удобно для подгрузки смежных моделей, рельефа, мебели, оборудования, технологических карт и сторонних материалов без разрушения основной структуры проекта.

Renga также позволяет настраивать экспорт в IFC по разделам через фильтры и экспортировать только видимые элементы 3D-вида. Это очень полезно в ситуации, когда проект нужно отдавать по частям: архитектура отдельно, конструктив отдельно, инженерия отдельно. Такая детализация показывает, что IFC в Renga — не просто формальная галочка в меню, а реально используемый рабочий механизм обмена.

Производительность и удобство в ежедневной работе

Renga ощущается быстрой прежде всего из-за устройства интерфейса, а не из-за абстрактных обещаний про высокую производительность. Работа в 3D-пространстве, короткие панели, контекстные инструменты, прямое редактирование параметров и понятный Обозреватель проекта снижают количество лишних действий. В повседневной работе это выражается просто: меньше прыжков между окнами, меньше поиска команд, меньше случайных режимов. Пользователь чаще думает о проекте и реже — о борьбе с интерфейсом.

Отдельно помогает логика скрытия, изолирования и показа объектов и уровней. В Renga можно быстро выделять, скрывать и изолировать элементы, использовать фильтры, работать с уровнями по отдельности и получать аккуратные виды для моделирования, координации или оформления. Для больших моделей это не роскошь, а жизненная необходимость. Программа в этом смысле хорошо приспособлена к реальному сценарию, когда проектировщику нужно не видеть всё сразу, а контролировать конкретный рабочий фрагмент модели.

Сильные стороны Renga

1. Понятная логика моделирования

Renga очень хороша там, где нужна понятная и быстро считываемая среда. 3D-вид, Панель Инструменты, Панель Параметры, Панель Действия, Обозреватель проекта — это не набор красивых названий, а реально работающий каркас интерфейса. В программу проще войти, чем во многие тяжелые BIM-системы.

2. Единый проект для архитектуры, конструкций и внутренних сетей

Renga закрывает архитектуру, конструктив и внутренние инженерные сети внутри одного проектного пространства. Это избавляет от части потерь на постоянной перекладке данных между разрозненными программами.

3. Хорошая связка модели и документации

Планы, фасады, разрезы, аксонометрии, спецификации, таблицы, легенды и листы в Renga не живут отдельно от модели. Из-за этого снижается объем ручной рутины и уменьшается риск расхождения между графикой и данными.

4. Сильная работа со стилями и свойствами

Для бюро и отделов, где нужна стандартизация, Renga дает правильный набор инструментов: стили объектов, стили систем, материалы, профили, свойства и формулы. Программа позволяет не просто рисовать, а строить устойчивую проектную систему.

5. Реально рабочий инженерный блок

Трубопроводы, воздуховоды, электрические системы, точки трассировки, связи, параметры систем и автоматическая перестройка трасс — это уже серьезная инженерная среда, а не символическая MEP-приставка.

Слабые стороны и ограничения Renga

У Renga есть и слабые места, которые нельзя замалчивать.

Во-первых, программа сильнее всего раскрывается именно как BIM-система проектирования и выпуска документации, а не как максимально широкая экосистема со всем на свете. Там, где команде критичны огромные внешние библиотеки, бесконечные сторонние дополнения, зрелые облачные сервисы, глубоко устоявшиеся международные процессы и интеграции из коробки со смежными корпоративными платформами, Renga может показаться более компактной и менее разветвленной средой. Это не делает ее слабой программой, но определяет границы ее типичного применения.

Во-вторых, часть сложных нестандартных сценариев все равно требует дисциплины пользователя. Например, правильная работа с базовыми линиями, настройка фильтров, продуманные стили систем, корректное использование проемов в многослойных стенах, подготовка свойств под спецификации — это не те места, где Renga сама все догадается. Программа ускоряет грамотную работу, но не прощает небрежной структуры проекта. Впрочем, это характерно для любой нормальной BIM-среды.

В-третьих, Renga не стоит воспринимать как самодостаточный расчетный или сверхспециализированный комплекс для любой инженерной или конструктивной экзотики. Она хорошо собирает информационную модель, выпускает документацию и передает данные наружу, но в сложных цепочках специализированного анализа разумно использовать и профильные системы.

Сравнение с аналогами

Autodesk Revit

Если сравнивать Renga с Autodesk Revit, то Revit выигрывает по масштабу экосистемы, международной распространенности и глубине связки с широким набором Autodesk-сервисов. На практике Revit остается очень мощным игроком.

Но в практическом сравнении Renga нередко выглядит проще на старте и быстрее в освоении именно как инструмент повседневного проектирования. У нее более прямолинейная логика интерфейса, меньше визуального шума и заметно понятнее связка между 3D-вкладкой, обозревателем, параметрами и чертежами. Если команда не завязана намертво на Autodesk-экосистему и не нуждается в типичном Revit-ландшафте интеграций, то Renga часто оказывается рациональнее именно как рабочий BIM-инструмент, а не как универсальный корпоративный стандарт ради стандарта. Revit мощнее как платформа; Renga легче как среда ежедневной проектной работы.

Для архитектуры и конструкций эта разница ощущается как выбор между глубокой международной системой и более компактной, но предметной BIM-средой. Для MEP-разделов Revit традиционно очень силен за счет развитого инженерного позиционирования, анализа и координации; Renga в этом сравнении более прагматична: она закрывает внутренние системы здания и делает это уверенно, но без претензии быть глобальным центром всей инженерной вселенной. Зато в связке модель — лист — спецификация — российская рабочая практика Renga смотрится очень убедительно.

Graphisoft Archicad

С Archicad сравнение другое. Archicad традиционно силен именно как архитектурная BIM-система, ориентированная на проектирование, моделирование, документацию и совместную работу, а в паре с BIMcloud дает развитый сценарий распределенной командной работы в реальном времени.

На стороне Renga здесь — более выраженный инженерно-производственный характер именно в российской проектной реальности. Archicad часто воспринимается как программа, в которой архитектору особенно комфортно работать с архитектурной моделью и документацией. Renga же выглядит более нейтральной и междисциплинарной средой внутри одного файла проекта: архитектура, конструкции, инженерные сети, спецификации, разрезы и таблицы ощущаются как части одной системы, а не как архитектурное ядро с дополнительными надстройками. Поэтому выбор между ними зависит не только от того, какая лучше, а от структуры команды. Если в центре процесса — архитектор и архитектурная BIM-культура, Archicad часто будет естественным выбором. Если нужна единая рабочая среда, где архитектура, конструктив и внутренние сети сходятся в одной логике, Renga выглядит очень сильно.

nanoCAD BIM

С nanoCAD BIM сравнение особенно интересно, потому что обе системы часто попадают в поле выбора как практичные BIM-решения для российского рынка. На стороне nanoCAD BIM сильна привязка к .dwg-среде, акцент на динамической документации, спецификациях на основе модели и открытом API.

Renga в этом сравнении выигрывает своей цельностью и более ясной интерфейсной логикой именно как отдельная BIM-система, а не как расширение привычной CAD-парадигмы. Если пользователю важно мыслить объектной моделью, работать через 3D-вид, обозреватель, стили систем и контекстные панели без лишней оглядки на DWG-наследие, Renga обычно воспринимается легче и чище. Зато nanoCAD BIM может быть удобнее командам, которые не хотят далеко уходить от DWG-окружения и строят процесс вокруг этой среды. Иначе говоря: nanoCAD BIM часто удобнее как эволюция знакомого CAD-подхода, Renga — как более собранная и прямолинейная BIM-среда.

Краткий практический вывод по аналогам

Программа	Где сильнее всего	Где Renga выглядит лучше
Revit	Экосистема, международная распространенность, глубина связок с Autodesk, развитый MEP-контур	Проще вход, чище интерфейс, более прямой рабочий поток
Archicad	Архитектурное BIM-проектирование, BIMcloud, комфорт архитекторов	Более цельная многодисциплинарная среда внутри одного проекта
nanoCAD BIM	DWG-ориентированный процесс, близость к традиционной CAD-среде	Более выраженная BIM-логика и понятнее структура интерфейса

В сухом остатке Renga не обязана выигрывать у всех всегда. Но у нее есть собственная сильная ниша: она особенно хороша там, где нужна не самая тяжелая экосистема на рынке, а внятная BIM-система с архитектурой, конструкциями, внутренними инженерными сетями, чертежами, спецификациями и понятной логикой повседневной работы.

Кому подходит Renga Professional

Renga хорошо подходит небольшим и средним проектным организациям, которые хотят работать в BIM-среде без чрезмерной тяжести внедрения. Она подходит архитекторам, которым нужен не только объем, но и выпуск документации. Подходит конструкторам, которым важны модель, профили, сборки, марки и автоматическое получение чертежей. Подходит инженерам по внутренним сетям, если им нужна единая проектная среда для трубопроводных, воздуховодных и электрических систем. Подходит бюро, где критично держать архитектуру, конструктив и инженерные сети в одной логике проекта.

Хуже всего Renga подойдет тем командам, которые уже глубоко встроены в другую экосистему и зависят не просто от BIM-модели, а от огромного ландшафта связанных сервисов, сторонних дополнений, облачных сценариев и устоявшихся корпоративных интеграций. В таком случае вопрос выбора упирается уже не в качество самой программы, а в цену разрыва существующего технологического контура.

Итог

Renga Professional — это сильная BIM-система с четко выраженной производственной логикой. Она не пытается быть всем сразу и именно поэтому выглядит убедительно. Программа хорошо собирает архитектуру, уверенно ведет конструктивную часть, дает рабочий инструментарий для внутренних инженерных сетей, аккуратно связывает модель с документацией, поддерживает свойства, стили, спецификации, IFC-обмен и совместную работу. Ее главное достоинство — не в громких обещаниях, а в том, что она позволяет реально проектировать, а не бесконечно готовиться к проектированию.

Если нужен сухой вывод без рекламного тона, он такой: Renga — это зрелый инструмент для тех, кто хочет нормальную BIM-модель, понятный интерфейс, сильную связку с документацией и внятную многодисциплинарную среду без избыточной тяжести. Это не волшебная кнопка, не универсальный ответ на все задачи и не повод забыть о специализированных системах анализа. Но как программа для проектирования здания и выпуска проектной документации Renga выглядит очень серьезно.

FAQ по Renga

Подходит ли Renga только для архитекторов?

Нет. Renga изначально работает как среда для архитектуры, конструкций и внутренних инженерных сетей. В проекте можно вести архитектурную модель, конструктивную часть, трубопроводные, воздуховодные и электрические системы, а затем получать разрезы, фасады, чертежи и спецификации.

Можно ли в Renga выпускать полноценные чертежи?

Да. В чертеже Renga используются инструменты Вид, Аксонометрический вид, Объект, Легенда, Спецификация, Таблица, Обозначения, Размер, Текст, Линия, Штриховка. Планы, фасады, разрезы и аксонометрии берутся из модели, а лист оформляется в пространстве чертежа.

Можно ли делать спецификации и ведомости?

Да. В Renga есть редакторы спецификаций, таблиц и легенд, а данные можно связывать со свойствами объектов. Программа позволяет делать в том числе спецификации заполнения проемов по этажам и ведомости отделки фасадов с автоматическим пересчетом при изменении модели.

Насколько в Renga развиты инженерные сети?

Для внутреннего MEP-контура развитие хорошее: поддерживаются трубопроводные, воздуховодные и электрические системы, параметры систем, точки трассировки, связи, автоматическая перестройка трасс, стили труб, воздуховодов, электрических линий и аксессуаров. Для повседневного проектирования внутренних сетей этого набора вполне достаточно.

Есть ли в Renga совместная работа?

Да. Совместная работа организована через Renga Collaboration Server, а синхронизация выполняется вручную командой Синхронизировать или автоматически. Ведется журнал проекта, который помогает отслеживать изменения.

Подходит ли Renga для обмена со смежниками?

Да. В программе есть экспорт в IFC, DWG/DXF, PDF, CSV и 3D-форматы, а также механизм Связи для подключения IFC-моделей, 3D-моделей, изображений и чертежей. Для координации разделов и передачи данных это вполне рабочий набор.

Имеет ли смысл переходить на Renga с другой BIM-системы?

Смысл есть тогда, когда вам важны понятный интерфейс, единая среда для архитектуры, конструкций и внутренних инженерных систем, связь модели с документацией и более прямой рабочий процесс. Если же команда глубоко завязана на конкретную внешнюю экосистему и ее сервисы, оценивать переход нужно не по качеству самой Renga, а по цене перестройки всего технологического процесса.
