3D Architect Home Designer Expert — это программа для проектирования частных домов, перепланировок, пристроек, мансард, интерьеров и участка вокруг здания. Она рассчитана на сценарий, когда пользователь хочет не просто порисовать комнату, а собрать полноценный проект: начертить 2D-план дома, расставить стены, окна, двери и лестницы, построить крышу, проверить здание в 3D, оформить фасады, разрезы, размеры, материалы, мебель и подготовить понятные чертежные листы.

Главная особенность программы — связка 2D floor plan software и интерактивной 3D-визуализации. Пользователь работает с планом в 2D construction mode, задает размеры, стены, помещения и элементы здания, а затем сразу видит результат в 3D design mode. За счет этого 3D Architect Home Designer Expert подходит для тех, кто планирует новый дом, house extension, loft conversion, garage conversion, ремонт, реконструкцию или внутреннюю перепланировку.

Это не абстрактная CAD-система, где каждую линию приходится собирать вручную как в классическом чертежном редакторе. Логика программы ближе к архитектурному конструктору: стены понимаются как стены, окна как окна, двери как двери, крыша как отдельная конструкция, лестница как настраиваемый объект, участок как территория с дорожками, границами и высотами. Поэтому программа удобна именно в задачах домашнего проектирования: быстро построить план, проверить пропорции, увидеть объем, подобрать отделку и подготовить наглядный комплект материалов для обсуждения с архитектором, строителем или членом семьи.

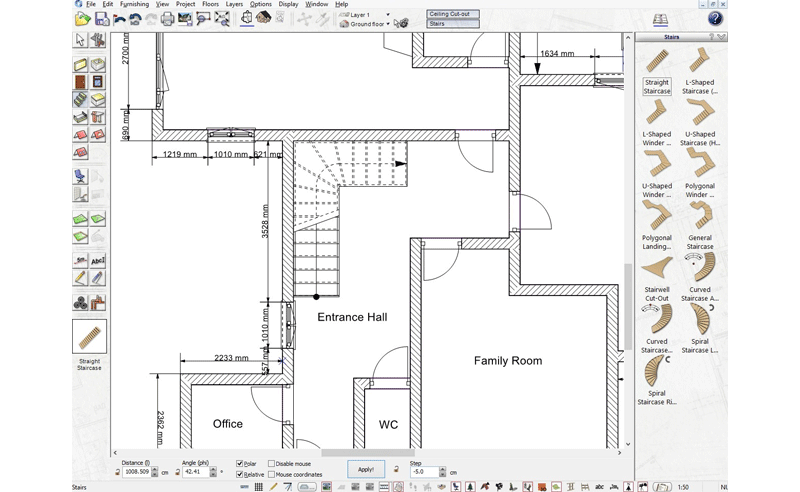

На скриншоте хорошо видна основная логика 3D Architect Home Designer Expert: в центре находится рабочая область с 2D-планом, сверху — строка меню File, Edit, Furnishing, View, Project, Floors, Layers, Options, Display, Window, Help, слева — вертикальная панель строительных инструментов, справа — библиотека объектов. В данном случае открыта категория Stairs, где доступны варианты лестниц: Straight Staircase, L-Shaped Staircase, U-Shaped, Polygonal, Curved, Spiral Staircase и другие конструкции.

Назначение программы и реальные задачи

3D Architect Home Designer Expert используется не как универсальный 3D-редактор, а как специализированная программа для проектирования дома и интерьера. Ее сильная сторона — бытовая и строительная практичность. В ней удобно решать задачи, которые регулярно возникают при ремонте, строительстве и реконструкции.

В программе можно:

• нарисовать масштабный 2D-план дома;

• построить план этажа по размерам;

• добавить наружные и внутренние стены;

• настроить толщину стен и параметры помещений;

• добавить окна, двери, bi-folding doors, проемы;

• создать несколько этажей и строительных слоев;

• спроектировать лестницу и автоматически получить проем в перекрытии;

• подобрать тип крыши, изменить уклон, добавить мансардные окна, dormers и skylights;

• оформить фасады, elevations и cross-sections;

• добавить размеры, радиусные и дуговые размерные обозначения;

• расставить мебель, кухонные модули, сантехнику, светильники;

• изменить цвета, textures, материалы и отражающие поверхности;

• создать участок с границами, дорожками, подъездом, садом, прудом и рельефом;

• импортировать DXF/DWG как основу для плана;

• экспортировать чертежи и виды в PDF, CAD-форматы, изображения и 3D-форматы;

• подготовить single page layout с несколькими планами и видами через Plan Mode Assistant.

Программа особенно полезна в проектах, где нужно быстро проверить идею до начала работ. Например, владелец дома хочет понять, поместится ли пристройка с кухней-гостиной, как будет выглядеть новая крыша, насколько удобно поставить лестницу на второй этаж, хватит ли места для гардеробной, как изменится фасад после установки больших окон, где лучше сделать driveway и дорожки на участке.

3D Architect Home Designer Expert помогает увидеть это до закупки материалов и до общения с подрядчиком. В этом ее практический смысл: не заменить архитектора в сложном строительном проекте, а дать пользователю точную визуальную модель и понятные чертежи для предварительного решения.

Логика работы: от 2D-плана к 3D-модели

Работа в 3D Architect Home Designer Expert строится вокруг двух основных пространств: 2D-проектирования и 3D-проверки. В 2D пользователь чертит стены, помещения, размеры, проемы и элементы конструкции. В 3D он видит объем здания, проверяет высоты, окна, лестницы, крышу, интерьер и материалы.

Типичный процесс выглядит так:

1. Создается новый проект.

2. Задаются единицы измерения, масштаб, этажи и рабочая область.

3. В 2D construction mode чертятся стены и помещения.

4. Добавляются двери, окна, лестницы и конструктивные элементы.

5. Настраиваются этажи, перекрытия, roof design и фасады.

6. Проект открывается в 3D design mode.

7. Пользователь добавляет мебель, освещение, текстуры, материалы.

8. Проверяются виды здания, walkthrough, elevations и cross-sections.

9. Готовятся чертежные листы, PDF, изображения или CAD-экспорт.

Эта схема важна, потому что 3D Architect Home Designer Expert не заставляет пользователя отдельно строить красивую 3D-картинку после чертежа. 3D-модель создается из архитектурных элементов, которые уже есть на плане. Если в 2D добавлена стена, в 3D она становится стеной. Если в плане размещено окно, оно появляется в объеме. Если задана лестница, она становится реальной лестничной конструкцией, а не условной картинкой.

За счет такой связки программа хорошо подходит для тех, кто хочет проектировать дом самостоятельно, но не хочет работать в сложной профессиональной BIM-среде. Пользователь видит результат сразу и быстрее понимает, где ошибка: слишком узкий коридор, неудачный проем, конфликт лестницы с перекрытием, неправильный уклон крыши, недостаточное расстояние между мебелью.

Интерфейс 3D Architect Home Designer Expert

Интерфейс программы выглядит как классическое Windows-приложение для проектирования: верхнее меню, панели инструментов, рабочее поле, боковые библиотеки, строка состояния и параметры выбранного объекта. Это не минималистичный онлайн-планировщик, а настольная среда с большим количеством команд.

В верхнем меню используются разделы:

Раздел интерфейса	Для чего используется
File	создание, открытие, сохранение проекта, экспорт, печать
Edit	отмена действий, редактирование, копирование, изменение объектов
Furnishing	мебель, интерьерные объекты, оснащение помещений
View	управление отображением, видами и навигацией
Project	параметры проекта и общие настройки здания
Floors	этажи, уровни, переключение между этажами
Layers	слои проекта, видимость и организация элементов
Options	настройки работы программы
Display	параметры отображения элементов
Window	управление окнами и рабочими областями
Help	справка и помощь по функциям



Слева находится вертикальная панель пиктограмм. Она используется для быстрого выбора строительных инструментов: стен, проемов, лестниц, крыш, объектов, размеров и вспомогательных элементов. Справа располагаются библиотеки и панели объектов. На скриншотах программы видно, что инструменты группируются по задачам: лестницы, стены, выбор объекта, редактирование, перемещение, копирование, построение фигур, работа с контурами.

В правой панели Tools встречаются команды:

• Modify Walls — изменение стен;

• Trim/Bevel — подрезка и скосы;

• Segments/Break — разбиение сегментов;

• Fills/Outlines — заливки и контуры;

• Move/Rotate — перемещение и поворот;

• Copy — копирование;

• Polygons/Splines — полигоны и сплайны;

• Misc — дополнительные инструменты;

• Selection — выбор объектов.

В нижней части окна отображаются параметры, которые помогают точно редактировать объект: Distance, Angle, Polar, Relative, Step, поле ввода значения и кнопка Apply. Это особенно важно при планировке, где пользователь работает не на глаз, а по числам: расстояние до стены, ширина проема, угол поворота, шаг перемещения, смещение объекта.

Создание 2D-плана дома

Создание плана в 3D Architect Home Designer Expert начинается с построения стен. Пользователь задает наружный контур здания, затем добавляет внутренние перегородки, формирует комнаты, коридоры, санузлы, лестничные зоны, технические помещения, кухню, гостиную и другие пространства.

Главное преимущество программы в этом сценарии — работа не с отдельными линиями, а с архитектурными объектами. Стена имеет толщину, длину, положение, угол, соединения с другими стенами и отображение в 3D. Комната воспринимается как помещение с площадью и границами. Дверь или окно вставляется в стену, а не просто рисуется поверх плана.

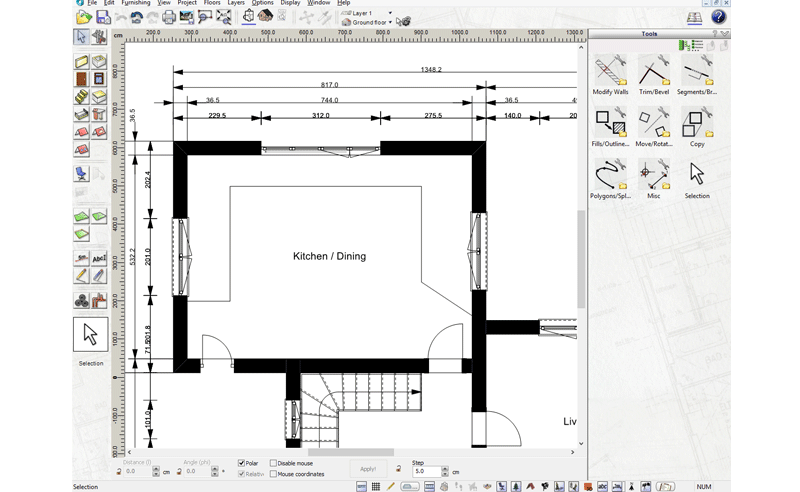

Для планировки дома это удобнее, чем обычный чертежный редактор. Например, если нужно сделать кухню-гостиную 817 см по одной стороне, а затем точно расставить окна и двери, программа позволяет управлять размерами через размерные линии, поля Distance/Angle и привязки. На плане сразу видны толщины стен, проемы, лестницы, подписи помещений и габариты.

На таком плане удобно проверять базовые ошибки:

• не конфликтует ли дверь с лестницей;

• достаточно ли ширины прохода;

• есть ли место для кухонной линии;

• правильно ли открываются двери;

• не слишком ли узкая зона входа;

• совпадают ли размеры помещения с исходными замерами;

• можно ли разместить окна на нужной стене;

• не нарушена ли логика движения между комнатами.

В 3D Architect Home Designer Expert план можно строить как с нуля, так и по основе. Для этого пригоден импорт DXF/DWG, когда уже есть исходный CAD-чертеж, план участка, старый план дома или чертеж от специалиста. Такой файл можно использовать как подложку, а затем поверх него построить актуальные стены и помещения.

Стены, перегородки и редактирование геометрии

Работа со стенами — один из центральных блоков программы. 3D Architect Home Designer Expert позволяет быстро менять планировку без полного перерисовывания проекта. Это важно при ремонте и проектировании частного дома, где план почти всегда меняется несколько раз: заказчик переносит кухню, расширяет гостиную, меняет гардеробную, добавляет второй санузел, передвигает лестницу.

В программе используются инструменты для изменения:

• длины стены;

• угла стены;

• окончания стены;

• соединения стен;

• разрыва стены на сегменты;

• объединения стен;

• подрезки стен;

• добавления новых участков;

• корректировки проемов;

• изменения положения стены относительно соседних элементов.

Команда Modify Walls отвечает за базовую правку стен. Trim/Bevel помогает подрезать и оформлять соединения. Segments/Break используется, когда нужно разбить контур на отдельные участки или добавить точку изменения формы. Move/Rotate применяют для перемещения или поворота выбранного объекта. Copy ускоряет повторение одинаковых элементов: перегородок, конструктивных деталей, 2D-символов.

Практический пример: пользователь проектирует пристройку к существующему дому. Сначала он чертит старый контур здания, затем добавляет новую часть — кухню-гостиную. После проверки оказывается, что проход из старой гостиной в пристройку расположен неудобно. Вместо полной переделки плана пользователь выбирает нужную стену, корректирует проем, меняет длину участка стены и сразу видит новый вариант в 2D и 3D.

Такая гибкость отличает 3D Architect Home Designer Expert от простых планировщиков интерьера, где стены часто являются примитивными линиями, а сложные соединения редактируются грубо.

Окна, двери и проемы

Окна и двери в 3D Architect Home Designer Expert — не статичные картинки на плане. Это настраиваемые объекты, которые вставляются в стену, отображаются в 2D, появляются в 3D-модели и влияют на внешний вид фасада.

В программе можно подбирать и редактировать:

• обычные двери;

• внутренние двери;

• входные двери;

• широкие проемы;

• bi-folding doors;

• стандартные окна;

• окна с разными рамами;

• мансардные окна;

• skylights;

• элементы с подоконниками и роллетами.

Для окон и дверей важны размеры, высота установки, положение в стене, ширина, глубина, параметры рам, панелей, подоконников и дополнительных частей. В библиотеке можно выбрать готовый тип, изменить его под проект и сохранить настроенный вариант для будущего использования.

Функция in-line measurements особенно полезна именно для окон и дверей. Она позволяет редактировать размер и позицию прямо на экране, вокруг выбранного элемента. Вместо того чтобы открывать несколько диалоговых окон, пользователь видит размерные линии и числовые значения около объекта.

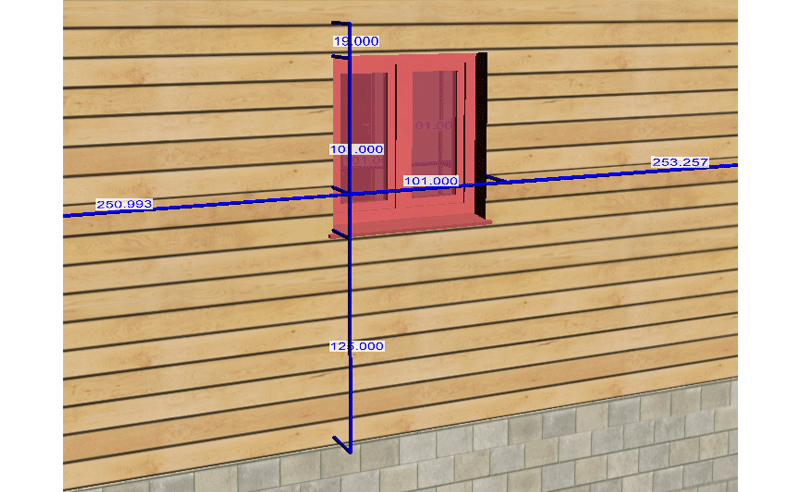

На таком экране видно, как selected window выделяется в 3D, а синие размерные линии показывают расстояния до соседних точек и размеры самого объекта. Это удобно при проектировании фасада: можно выровнять окна по высоте, поставить их на одинаковом расстоянии, проверить пропорции стены, скорректировать высоту подоконника и положение проема относительно угла здания.

Для домашнего проекта это практично. Пользователь видит не только план, но и реальный внешний вид: окно слишком низко, слишком близко к углу, конфликтует с крышей, выглядит непропорционально на фасаде — все это проще заметить в 3D, чем на плоском плане.

Крыши, мансарды, dormers и skylights

Roof design — один из самых сложных блоков в любой программе для проектирования дома. В 3D Architect Home Designer Expert крыша оформлена как отдельный настраиваемый объект. Пользователь выбирает тип крыши из библиотеки, размещает его на здании, меняет pitch, толщину конструкции, свесы, водостоки, покрытия и дополнительные элементы.

В программе можно работать с:

• стандартными типами крыш;

• уклоном скатов;

• толщиной кровельной конструкции;

• cladding thickness;

• construction thickness;

• gutters;

• gutter diameter;

• dormer windows;

• skylights;

• мансардными решениями;

• визуальной проверкой крыши в 3D.

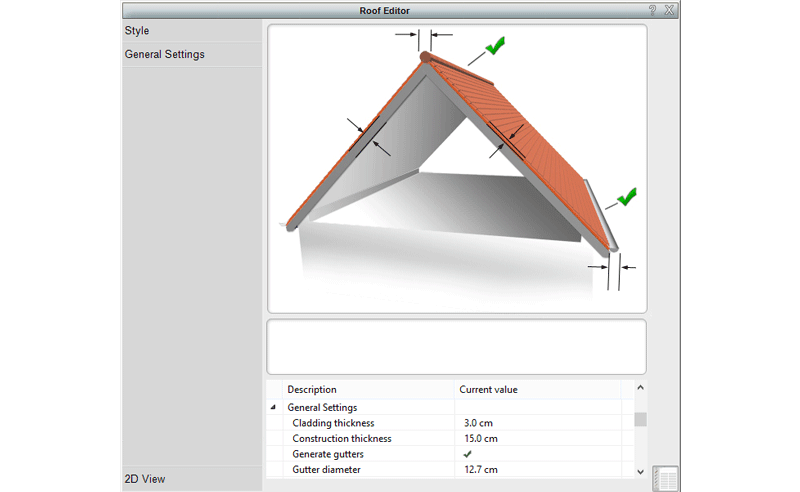

В окне Roof Editor видны разделы Style и General Settings, а в таблице параметров — Cladding thickness, Construction thickness, Generate gutters, Gutter diameter. Пользователь меняет числовые значения и сразу понимает, как это влияет на конструкцию. Визуальная схема в верхней части окна показывает, к какой части крыши относится параметр.

Это важно для проектов с мансардой, пристройкой или реконструкцией. Например, если планируется loft conversion, пользователь может проверить, как крыша выглядит с мансардными окнами, где можно поставить skylight, не ломает ли dormer пропорции фасада, хватает ли пространства под лестницу и удобно ли расположены комнаты верхнего уровня.

Крыша в 3D Architect Home Designer Expert не ограничивается декоративной оболочкой. Она связана с планом здания, этажами, стенами и 3D-моделью. Поэтому при изменении геометрии дома пользователь может оперативно пересобрать кровлю и проверить результат на фасадах.

Лестницы и проемы в перекрытии

Лестницы в программе представлены отдельной библиотекой. В правой панели Stairs доступны разные типы лестниц: прямая, L-образная, U-образная, лестница с забежными ступенями, полигональная, curved, spiral staircase и другие варианты. Это не просто 2D-обозначения, а полноценные конструктивные объекты, которые отображаются в плане и 3D.

С лестницами можно работать по нескольким параметрам:

• тип конструкции;

• направление подъема;

• форма маршей;

• количество ступеней;

• геометрия поворота;

• ширина;

• ограждения;

• handrails;

• положение в помещении;

• связь с этажом выше;

• автоматический проем в перекрытии.

Автоматический ceiling cutout для stairwell — важная функция. Когда лестница размещается в плане, программа может создать проем в перекрытии, чтобы лестница не упиралась в потолок в 3D-модели. В простых планировщиках такую ситуацию приходится обходить вручную, а в 3D Architect Home Designer Expert лестница учитывается как архитектурный элемент.

Для частного дома это одна из самых полезных функций. Ошибки с лестницей дорого обходятся на стройке: мало места для марша, неудобная высота, конфликт с дверью, плохой выход на второй этаж, узкий холл. В программе можно заранее проверить, как лестница вписывается в план, куда выходит верхняя площадка, есть ли проходы вокруг нее и не разрушает ли она интерьер.

Фасады, elevations и cross-sections

3D Architect Home Designer Expert создает не только план этажа, но и архитектурные виды. Для проектирования дома важны фасады и разрезы, потому что по одному плану невозможно оценить высоты, пропорции, крышу, окна, цоколь, балкон, пристройку и общий силуэт здания.

В программе можно получать:

• elevations по сторонам здания;

• виды фасадов с разных направлений;

• cross-sections;

• масштабные чертежи;

• размеры;

• подписи;

• листы с несколькими видами;

• наборы материалов для обсуждения проекта.

Фасады помогают увидеть, как дом выглядит снаружи. Например, на плане окна могут казаться нормально расположенными, но на фасаде выясняется, что они стоят слишком хаотично или нарушают симметрию. Разрезы помогают проверить этажи, лестницу, крышу, высоты помещений, мансарду и перекрытия.

Plan Mode Assistant нужен для оформления листов. Он позволяет собрать на одной странице несколько видов и floor plans. Это удобно, когда нужно подготовить не один скриншот, а понятную презентацию проекта: план первого этажа, план второго этажа, фасад, разрез и, при необходимости, 3D-вид.

Для домашнего проектирования такая функция особенно полезна. Пользователь может показать проект подрядчику не в виде случайного изображения, а как набор связанных чертежей: где стена, где окно, где дверь, какие размеры, как выглядит фасад, где проходит разрез.

Размеры, аннотации и масштаб

Программа поддерживает scaled drawings, поэтому план не превращается в условный набросок. Размеры можно наносить на чертеж и использовать для проверки геометрии помещений. В 3D Architect Home Designer Expert применяются разные типы размерных обозначений: простые расстояния, углы, радиусные и дуговые размеры.

Размеры нужны не только для финального листа. Они помогают в процессе проектирования:

• задать точную длину стены;

• проверить ширину комнаты;

• выдержать расстояние между окнами;

• зафиксировать положение двери;

• рассчитать коридоры;

• проверить место под мебель;

• сравнить варианты планировки;

• подготовить чертеж для консультации.

В нижней панели программы видны поля Distance и Angle, а также параметры Polar и Relative. Это показывает, что редактирование может быть не только свободным мышью, но и числовым. Для строительной планировки это принципиально: интерьер можно набросать визуально, но дом и пристройку нужно чертить с размерами.

Импорт DXF/DWG и работа с существующими чертежами

DXF/DWG import делает 3D Architect Home Designer Expert полезной не только при создании проекта с нуля. Если у пользователя уже есть исходный чертеж, старый план дома, план участка или файл от проектировщика, его можно использовать как основу.

Типичный сценарий:

1. Пользователь получает или находит существующий план в CAD-формате.

2. Импортирует DXF/DWG в 3D Architect Home Designer Expert.

3. Использует файл как подложку.

4. Обводит или восстанавливает стены архитектурными объектами программы.

5. Добавляет актуальные двери, окна, лестницы, крышу, мебель.

6. Проверяет проект в 3D.

7. Экспортирует обновленный план или изображения.

Важно понимать границу: 3D Architect Home Designer Expert не превращается в AutoCAD и не предназначен для полного профессионального CAD-производства любой сложности. Его задача другая: использовать CAD-основу в домашнем архитектурном проекте и быстро перевести плоский план в понятную 2D/3D-модель.

Для ремонта и реконструкции это удобно. Часто у владельца есть старый план, но нет актуальной модели. В программе можно восстановить текущую планировку, добавить предполагаемые изменения и увидеть, как будет выглядеть дом после работ.

3D-визуализация и виртуальная прогулка

3D Architect Home Designer Expert автоматически превращает детальный floor plan в interactive 3D model. Это один из главных аргументов в пользу программы: пользователь не остается на уровне чертежа, а видит будущий дом объемно.

В 3D можно проверить:

• внешний вид здания;

• высоту и пропорции стен;

• форму крыши;

• расположение окон и дверей;

• пристройку относительно основного дома;

• лестницу и второй этаж;

• внутренние помещения;

• мебель и проходы;

• материалы стен, пола и крыши;

• освещение;

• участок, дорожки и подъезд.

Виртуальная прогулка помогает оценить проект так, как его будет воспринимать человек внутри дома. На плане может казаться, что кухня-гостиная достаточно просторная, но в 3D выясняется, что остров перекрывает проход, диван слишком близко к двери, окно находится не там, где нужно, а лестница визуально перегружает холл.

3D-визуализация в программе не ограничивается базовыми цветами. Поддерживаются 3D textures, bump mapping, ambient shade, real-time shadows/reflections, стеклянные свойства, отражающие поверхности и mirrored finishes. Это не делает программу заменой профессиональной визуализации в 3ds Max или Twinmotion, но для домашнего проекта уровня понять, как это будет выглядеть возможностей достаточно.

Интерьер, мебель и отделка

3D Architect Home Designer Expert подходит не только для стен, крыш и фасадов. В программе есть furnishing mode и библиотека объектов для наполнения помещений. Пользователь может расставлять мебель, сантехнику, кухонные элементы, предметы для гостиных, столовых, ванных, офисов, садовых зон и других пространств.

Интерьерный сценарий выглядит так:

1. Пользователь строит комнату или этаж.

2. Добавляет двери и окна.

3. Расставляет мебель из библиотеки.

4. Меняет размеры и положение объектов.

5. Настраивает материалы поверхностей.

6. Проверяет проходы и эргономику.

7. Переходит в 3D и оценивает интерьер визуально.

Библиотечные объекты можно изменять: масштабировать, перемещать, поворачивать, подбирать текстуры и материалы. Для стен, полов, мебели, fixtures and fittings применяются цвета, textures, reflective surfaces, glass properties. Это позволяет быстро сравнить несколько вариантов: светлый пол или темный, гладкая стена или фактурная, стеклянные поверхности или матовые, другой цвет фасадов кухни, другой материал кровли.

Программа особенно полезна для планировки кухонь, гостиных, спален, санузлов и открытых пространств. Например, в кухне-гостиной можно проверить, помещается ли остров, хватает ли прохода между столом и стеной, не мешает ли дверь, как смотрятся окна и где лучше поставить светильники.

Для расширения библиотеки объектов используется импорт моделей, включая SketchUp 3D Warehouse. Это важный плюс: если стандартной мебели или декоративных объектов недостаточно, проект можно дополнить внешними 3D-моделями.

Материалы, текстуры и bump mapping

Работа с материалами в 3D Architect Home Designer Expert нужна не только для красоты. Материалы помогают быстрее понять характер проекта: кирпичный фасад или деревянная облицовка, светлая штукатурка или темная, металлическая кровля или черепица, плитка на террасе или деревянный настил.

В программе можно изменять:

• цвет стен;

• текстуры фасада;

• покрытия крыши;

• отделку пола;

• материалы мебели;

• свойства стекла;

• отражающие поверхности;

• зеркальные элементы;

• bump maps для более детальной фактуры.

Bump mapping добавляет визуальную глубину поверхности. Например, кирпич, дерево, камень или штукатурка не выглядят совсем плоскими. Для домашней визуализации это заметно улучшает восприятие проекта: фасад становится ближе к реальному материалу, кровля получает фактуру, отделка пола читается яснее.

При этом программа не требует от пользователя строить сложную систему материалов как в профессиональных рендерах. Материал выбирается и применяется к объекту или поверхности. Этого достаточно для сравнения вариантов ремонта и для подготовки презентации проекта.

Ландшафт, участок и внешняя территория

3D Architect Home Designer Expert рассматривает дом не отдельно от участка, а вместе с surrounding area. В программе есть инструменты landscaping для разметки территории, дорожек, садов, подъездов и рельефа.

Можно проектировать:

• границы участка;

• ground area;

• gardens;

• driveways;

• paths;

• ponds;

• зоны мощения;

• контуры рельефа;

• height points;

• посадку дома на участке.

Для частного дома это не второстепенная функция. Даже хороший план здания может оказаться неудобным, если неправильно расположен вход, подъезд к гаражу, терраса, дорожка, садовая зона или перепад высот. В программе можно заранее оценить, как дом стоит на участке, где проходит driveway, как выглядит терраса, куда логично вывести двери, где разместить дорожки.

Ландшафтные инструменты особенно полезны при проектировании пристройки. Пользователь видит, занимает ли новая часть дома слишком много двора, не блокирует ли подъезд, остается ли место под patio, удобно ли попасть из кухни в сад, не конфликтует ли терраса с рельефом.

Экспорт, печать и передача проекта

3D Architect Home Designer Expert поддерживает экспорт планов, видов и моделей для дальнейшей работы и обсуждения. Для домашнего проектирования это важно: проект нужно не только сделать в программе, но и показать другим людям.

Практические варианты передачи:

Что нужно получить	Как используется
PDF-план	отправить строителю, обсудить с семьей, распечатать
изображение 3D-вида	показать внешний вид дома или интерьер
CAD-файл	передать специалисту для дальнейшей работы
3D-формат	использовать модель в другой визуализационной среде
чертежный лист	собрать планы, фасады и разрезы на одной странице
распечатка	работать на объекте или обсуждать правки очно



Программа поддерживает экспорт в PDF, изображения и CAD-форматы, а в связке Plan7Architect/3D Architect используются форматы DWG, DXF, OBJ, 3DS, STL и SketchUp import. Для пользователя это означает, что проект не заперт внутри программы. Его можно вывести в файл, распечатать, показать подрядчику или использовать как основу для следующего этапа.

Практический сценарий: проектируем пристройку к дому

Один из самых подходящих сценариев для 3D Architect Home Designer Expert — проектирование пристройки. Это типичная задача для владельцев частных домов: добавить кухню-гостиную, расширить прихожую, сделать зимний сад, пристроить гараж, увеличить жилую площадь или изменить входную группу.

Шаг 1. Создать проект и задать основу

Сначала создается новый проект через File. После этого задаются единицы измерения, масштаб и начальные параметры. Если есть старый план, его можно импортировать через DXF/DWG и использовать как основу. Если плана нет, существующий дом чертится вручную по замерам.

На этом этапе важно не начинать с мебели и отделки. Сначала строится точная геометрия: наружный контур, основные стены, толщина стен, положение существующих окон и дверей.

Шаг 2. Нарисовать существующий дом

В 2D construction mode пользователь строит наружные стены и внутреннюю планировку. Используются инструменты стен и редактирования: Modify Walls, Trim/Bevel, Segments/Break, Move/Rotate, Copy. Размеры проверяются через линии и поля Distance / Angle.

Лучше сразу подписать помещения: гостиная, кухня, hallway, office, bathroom, utility room. Это помогает не потеряться в проекте и быстрее понять, где новая пристройка должна соединяться со старой частью дома.

Шаг 3. Добавить пристройку

После построения исходного дома добавляется новая часть. Пользователь чертит наружные стены пристройки, связывает их с существующим контуром, проверяет толщины, углы и внутренние перегородки.

На этом этапе удобно сделать несколько вариантов:

• пристройка вдоль заднего фасада;

• пристройка сбоку;

• расширение кухни;

• новая гостиная с выходом на сад;

• пристройка с отдельным входом;

• пристройка с террасой.

3D Architect Home Designer Expert удобен тем, что вариант можно быстро перестроить. Неудачная стена редактируется, переносится или удаляется, а 3D-модель пересчитывается.

Шаг 4. Вставить окна и двери

После стен добавляются проемы. В пристройке часто нужны большие окна, garden doors или bi-folding doors. Пользователь выбирает подходящий тип из библиотеки, вставляет его в стену и настраивает размеры.

С помощью in-line measurements можно точно отодвинуть окно от угла, выровнять двери по центру стены, проверить высоту и ширину. В 3D сразу видно, как новая пристройка выглядит на фасаде.

Шаг 5. Настроить крышу

Крыша пристройки — критичный элемент. Она должна сочетаться с существующим домом, не конфликтовать с окнами второго этажа и не выглядеть случайной. В Roof Editor выбирается тип крыши, регулируются pitch, construction thickness, cladding thickness, gutters и gutter diameter.

Если проектируется мансарда или высокий потолок, добавляются skylights или dormers. После изменения крыши нужно проверить фасады и 3D-вид со всех сторон.

Шаг 6. Проверить фасады и разрезы

После стен, окон и крыши создаются elevations и cross-sections. На фасаде проверяется композиция: где расположены окна, как соединяется старая и новая часть, не выглядит ли пристройка слишком тяжелой, совпадают ли высоты, правильно ли читается крыша.

Разрез помогает понять внутреннюю высоту, лестницу, перекрытие, крышу, уровень пола и отношение пристройки к существующему зданию.

Шаг 7. Добавить интерьер

Когда архитектурная часть готова, можно перейти к мебели и материалам. Для кухни-гостиной добавляют кухонную линию, остров, обеденный стол, диван, светильники. Затем проверяются проходы и вид изнутри.

В 3D walk-through становится ясно, удобна ли планировка. Например, стол может оказаться слишком близко к проходу, диван — слишком далеко от окна, дверь на террасу — в неудобной зоне.

Шаг 8. Оформить лист и экспортировать результат

Финальный этап — подготовка планов и видов. Через Plan Mode Assistant можно собрать план существующего дома, план с пристройкой, фасад, разрез и 3D-вид. После этого проект экспортируется в PDF или изображение для обсуждения.

Такой сценарий показывает, почему 3D Architect Home Designer Expert полезен именно в реальных домашних проектах. Он соединяет планировку, конструктивную проверку, интерьер и визуализацию в одном рабочем процессе.

Практический сценарий: перепланировка комнаты и подбор мебели

Второй частый сценарий — ремонт отдельной комнаты или группы помещений. Например, нужно перепланировать кухню, объединить гостиную и столовую, изменить спальню, добавить гардеробную, переставить мебель в кабинете или подобрать отделку для ванной.

Шаг 1. Построить комнату по размерам

Пользователь измеряет помещение и создает его на плане. Вводятся длина, ширина, положение двери, окон и выступов. Важно сразу учитывать реальные элементы: радиатор, нишу, колонну, лестницу, проход в соседнюю комнату.

Шаг 2. Добавить двери, окна и фиксированные элементы

После стен добавляются окна и двери. Если в комнате есть лестница или проем, его нужно внести в план сразу. Это задает реальные ограничения для мебели.

Шаг 3. Расставить мебель

Через furnishing mode добавляются диваны, столы, кровати, шкафы, кухонные элементы, сантехника и другие объекты. Каждый объект можно перемещать, поворачивать, масштабировать, подбирать материалы.

Шаг 4. Проверить проходы

2D-план помогает увидеть ширину проходов. 3D-вид помогает понять ощущение пространства. Это особенно важно для кухни, гостиной, спальни и ванной, где ошибка в 20–30 сантиметров может сделать помещение неудобным.

Шаг 5. Подобрать материалы

Пользователь меняет flooring, wall textures, мебельные поверхности, цвет стен, материалы столешниц, стекло, отражающие элементы. Это позволяет быстро сравнить несколько дизайнерских решений.

Шаг 6. Посмотреть комнату в 3D

3D walk-through показывает, как помещение воспринимается на уровне человека. В обычном плане не всегда видно, что шкаф визуально давит, окно закрывается мебелью, светильник находится не в той зоне, а стол перекрывает проход.

Для интерьерных задач 3D Architect Home Designer Expert удобнее простого графического редактора, потому что все элементы связаны с размерами и 3D-пространством.

Сильные стороны 3D Architect Home Designer Expert

Главное преимущество программы — баланс между доступностью и архитектурной глубиной. Она не требует от пользователя быть CAD-инженером, но дает больше возможностей, чем простые онлайн-планировщики комнат.

Быстрый переход из 2D в 3D

Пользователь чертит план и сразу проверяет его в объеме. Это ускоряет работу и снижает риск ошибок. Особенно полезно при пристройках, мансардах, лестницах и сложных крышах.

Архитектурные объекты вместо простых линий

Стены, окна, двери, лестницы, крыши и помещения воспринимаются программой как строительные элементы. Благодаря этому план остается связанным с 3D-моделью, фасадами и разрезами.

Подход к реальным проектам

3D Architect Home Designer Expert хорошо подходит для house extension, self-build project, renovation, loft conversion, garage conversion и интерьерной перепланировки. Это не игрушечный планировщик, а программа для подготовки осмысленного проекта.

Поддержка фасадов и разрезов

Elevations и cross-sections делают проект понятнее. Можно увидеть дом с разных сторон, проверить высоты и подготовить материалы для обсуждения.

Plan Mode Assistant

Возможность собрать несколько планов и видов на одном листе полезна для презентации. Пользователь получает не набор случайных скриншотов, а структурированный проектный лист.

DXF/DWG import

Импорт CAD-файлов удобен при работе с существующими планами. Это особенно важно при реконструкции и ремонте, когда нужно опираться на старую документацию.

Настройка окон, дверей и лестниц

Пользователь может не только выбрать объект из библиотеки, но и изменить его параметры. Это дает больше свободы при проектировании нестандартного дома.

Крыши и мансарды

Roof Editor, dormers, skylights, pitch и параметры водостоков делают программу полезной для проектов, где крыша играет большую роль.

Интерьер и материалы

Библиотека объектов, furnishing mode, textures, bump mapping и отражающие материалы позволяют быстро собрать интерьерную визуализацию без отдельного 3D-редактора.

Ландшафтные инструменты

Участок, driveway, paths, gardens, ponds и высотные точки помогают оценить дом в контексте территории, а не как изолированную коробку.

Ограничения и спорные моменты

У 3D Architect Home Designer Expert есть разумные границы. Программа сильна в домашнем проектировании, но ее не стоит воспринимать как замену всем профессиональным инструментам сразу.

Это не полноценная BIM-система для большой команды

В Revit или Archicad проект может жить как комплексная BIM-модель с инженерными разделами, спецификациями, совместной работой, координацией и промышленной документацией. 3D Architect Home Designer Expert ориентирован на частное проектирование, визуализацию, планы, фасады и понятные чертежи.

Это не инженерный расчетный комплекс

Программа помогает спланировать дом, но не рассчитывает несущую способность конструкций так, как это делает инженер. Фундамент, балки, нагрузки, пожарные требования, местные строительные нормы и конструктивные узлы должны проверяться специалистами.

Фотореализм ограничен задачами домашней визуализации

3D-визуализация, materials, bump mapping, shadows и reflections дают хороший наглядный результат, но это не тот уровень, который получают в профессиональной связке 3ds Max, Corona, V-Ray, Twinmotion или Lumion. Для выбора планировки и материалов возможностей достаточно, для рекламного архитектурного рендера может потребоваться отдельный визуализатор.

Интерфейс насыщенный

Программа функциональнее простых онлайн-планировщиков, но за это приходится платить временем на освоение. В интерфейсе много меню, панелей, параметров, редакторов и режимов. Пользователю, который хочет за пять минут нарисовать одну комнату, Sweet Home 3D или HomeByMe могут показаться проще. Пользователю, который проектирует дом, насыщенный интерфейс будет плюсом.

Нельзя игнорировать точность исходных данных

Если пользователь неправильно замерил дом, перенес стену примерно или не учел реальные высоты, модель тоже будет неверной. Программа помогает работать точно, но не исправляет плохие исходные данные автоматически.

Сравнение с аналогами

3D Architect Home Designer Expert логично сравнивать не с абстрактными программами для дома, а с конкретными решениями: Chief Architect Home Designer, SketchUp Pro, Sweet Home 3D, HomeByMe, Revit и Archicad. У каждого инструмента своя логика.

Программа	Где сильнее	Где слабее относительно 3D Architect Home Designer Expert
Chief Architect Home Designer	мощная домашняя архитектурная среда, сильная автоматизация стен, крыш, лестниц, 2D/3D и интерьерных объектов	может быть тяжелее и дороже для пользователя, которому нужен понятный инструмент для частного проекта
SketchUp Pro	свободное 3D-моделирование, большое сообщество, расширения, гибкая работа с формой	меньше специализированной автоматизации для дома: стены, крыши, фасады, разрезы и строительные листы требуют большей ручной настройки
Sweet Home 3D	простая расстановка мебели, быстрый 2D-план и 3D-превью, легкое освоение	слабее в архитектурных чертежах, крышах, фасадах, разрезах, сложных лестницах и проектировании участка
HomeByMe	удобный онлайн-планировщик, быстрый интерьер, 3D-визуализация, мебель и декоративные сценарии	хуже подходит для масштабных чертежей, CAD-основы, фасадов, cross-sections и строительной логики
Revit	профессиональный BIM, инженерная координация, документация, совместная работа	избыточен для частного пользователя, сложен в освоении и не ориентирован на быстрый домашний проект
Archicad	сильная BIM-архитектура, документация, профессиональные рабочие процессы	слишком сложен для типовой задачи спланировать дом, пристройку, ремонт и интерьер

Chief Architect Home Designer

Chief Architect Home Designer — один из ближайших аналогов по назначению. Он тоже ориентирован на домашнее проектирование, 2D/3D, стены, крыши, лестницы, интерьеры и визуализацию. Разница в ощущении workflow: Chief Architect Home Designer выглядит как более крупная экосистема с сильной автоматизацией и большим количеством материалов, а 3D Architect Home Designer Expert воспринимается как практичная настольная программа для self-builders, renovations и planning drawings.

Если нужен максимально богатый домашний пакет с большим количеством готовых решений, Chief Architect Home Designer может быть сильным выбором. Если важна понятная работа с планами, фасадами, DXF/DWG, Plan Mode Assistant, 2D/3D и домашним проектом без ухода в тяжелую профессиональную среду, 3D Architect Home Designer Expert выглядит более сфокусированным.

SketchUp Pro

SketchUp Pro сильнее в свободном моделировании. В нем удобно быстро создавать объемы, нестандартные формы, концептуальные модели, мебель, фасадные решения. Но SketchUp из коробки не мыслит дом так же предметно, как 3D Architect Home Designer Expert. Стена в SketchUp часто остается геометрией, а не полноценным архитектурным объектом с логикой плана, фасада, двери, окна и разреза.

Для пользователя, который хочет моделировать любую форму вручную, SketchUp Pro гибче. Для пользователя, который проектирует конкретный дом, пристройку, крышу, лестницу, план участка и строительные листы, 3D Architect Home Designer Expert удобнее как специализированный home design software.

Sweet Home 3D

Sweet Home 3D проще. Он хорош для быстрой планировки интерьера: нарисовать комнату, поставить мебель, посмотреть 3D-превью. Для квартиры, расстановки мебели или простого ремонта это удобное решение.

3D Architect Home Designer Expert сильнее там, где начинается архитектура: фасады, разрезы, крыши, лестницы, мансарды, DXF/DWG, Plan Mode Assistant, ландшафт и строительная структура. Если задача — переставить диван и шкаф, Sweet Home 3D может быть достаточным. Если задача — спроектировать дом, пристройку или loft conversion, 3D Architect Home Designer Expert подходит лучше.

HomeByMe

HomeByMe удобен как браузерный 3D room planner. Он подходит для интерьерной визуализации, расстановки брендовой мебели, создания красивых изображений и быстрого бытового дизайна. Его сильная сторона — доступность и визуальная подача.

3D Architect Home Designer Expert выигрывает в архитектурной части. Он больше подходит для floor plans, elevations, cross-sections, DXF/DWG, roofs, stairs, landscaping и точной работы с размерами. HomeByMe хорош для красивого интерьера, 3D Architect Home Designer Expert — для проекта дома как строительного объекта.

Revit / Archicad

Revit и Archicad — профессиональные BIM-системы. Они нужны архитекторам, проектным бюро, инженерам, большим командам и проектам с высокой степенью документации. Там есть мощная работа с моделью здания, спецификациями, листами, семействами, инженерными разделами и совместной координацией.

Для частного пользователя такая мощность часто становится проблемой. Нужно долго учиться, понимать BIM-логику, шаблоны, семейства, виды, параметры, уровни и стандарты. 3D Architect Home Designer Expert проще и практичнее для домашнего проекта. Он не пытается быть Revit, а решает конкретную задачу: создать план дома, увидеть его в 3D, оформить основные виды и подготовить понятную визуализацию.

Для кого подходит 3D Architect Home Designer Expert

Программа подходит пользователям, которым нужен не просто красивый интерьер, а продуманная модель дома.

Владельцу частного дома

Если нужно спланировать пристройку, реконструкцию, мансарду, гараж, новую крышу или перепланировку, программа позволяет заранее увидеть результат и подготовить понятные материалы для обсуждения.

Self-builder

Человек, который планирует строить дом для себя, получает инструмент для проверки идеи: планировка, этажи, крыша, лестница, участок, фасады, 3D walk-through, материалы.

Дизайнеру интерьера

Программа полезна, когда интерьер связан с архитектурой: изменение стен, проемов, лестниц, окон, планировки, кухни-гостиной, санузлов, мансарды.

Небольшой строительной команде

Подрядчику удобно получать от клиента не устное описание, а план, 3D-виды, фасады и размеры. Это снижает риск недопонимания.

Владельцу участка

Если дом еще не построен, можно проверить посадку здания, подъезд, дорожки, сад, террасу, driveway и внешний вид.

Кому программа не подойдет

3D Architect Home Designer Expert не является лучшим выбором для всех подряд.

Она не подойдет, если нужно:

• вести большой BIM-проект с несколькими дисциплинами;

• рассчитывать несущие конструкции;

• выпускать полный промышленный комплект рабочей документации;

• делать рекламные фотореалистичные рендеры высшего уровня;

• проектировать многоэтажные коммерческие здания;

• работать в облачной команде с BIM-координацией;

• быстро набросать только одну комнату без интереса к архитектуре.

Для простого поставить диван и шкаф программа может быть избыточной. Для профессионального BIM-проекта она будет недостаточно комплексной. Ее оптимальная зона — частный дом, ремонт, пристройка, интерьер, участок и подготовка понятного 2D/3D-проекта.

Детальный разбор типовых задач

Новый дом

При проектировании нового дома программа помогает собрать базовую структуру: наружные стены, этажи, комнаты, лестницы, крышу, фасады, участок. Пользователь может быстро сравнивать планировки: отдельная кухня или open space, один санузел или два, лестница в холле или в гостиной, гараж в составе дома или отдельный.

Пристройка

House extension — одна из самых сильных задач для программы. Нужно совместить старую и новую часть дома, проверить стены, окна, двери, крышу, фасад и участок. 3D-проверка здесь особенно важна: пристройка может хорошо выглядеть на плане, но плохо сочетаться с фасадом.

Мансарда

Loft conversion требует проверки крыши, лестницы, окон, высоты помещений и удобства планировки. Инструменты roof design, stairs, skylights, dormers и cross-sections помогают увидеть проект до работ.

Гараж

Garage conversion или проектирование нового гаража требует точных размеров, driveway, ворот, связи с домом и участка. В программе можно проверить как план, так и внешний вид.

Интерьер

Furnishing mode, furniture library, textures и 3D walkthrough помогают оценить помещения изнутри. Это удобно при ремонте кухни, гостиной, спальни, ванной, кабинета и открытых зон.

Участок

Landscaping tools позволяют работать с границами, дорожками, подъездом, садом, patio, ponds и высотами. Дом рассматривается как часть участка, а не как изолированная коробка.

Итоговая оценка

3D Architect Home Designer Expert — удачная программа для проектирования дома, интерьера, пристроек и участка, если пользователю нужна связка точного 2D-плана, 3D-модели, фасадов, разрезов, мебели, материалов и экспорта. Она сильнее простых интерьерных планировщиков, потому что работает с архитектурной структурой здания: стенами, этажами, лестницами, крышами, окнами, дверями, elevations, cross-sections и CAD-основой.

Главная ценность программы — практичность. В ней можно пройти весь путь от исходной идеи до понятного проекта: нарисовать план, изменить стены, добавить окна и двери, настроить крышу, поставить лестницу, расставить мебель, оформить участок, проверить 3D-визуализацию и подготовить материалы для обсуждения.

3D Architect Home Designer Expert особенно хорошо подходит для self-builders, владельцев частных домов, ремонта, house extension, loft conversion, garage conversion, планировки участка и интерьерных решений, связанных с архитектурой. Ее не стоит воспринимать как замену инженеру или BIM-системе, но как программа для домашнего проектирования она дает именно тот набор функций, который нужен большинству частных проектов: точный план, наглядный объем, редактируемые конструкции и понятный результат.
