ActCAD BIM Premium — это DWG/BIM-система для проектирования зданий, выпуска 2D-чертежей, работы с 3D-моделью и использования BIM-данных в привычной CAD-среде. Программа ориентирована на архитекторов, проектировщиков, инженеров, конструкторов, небольшие бюро и специалистов, которым нужен конкретный инструмент для ежедневной работы с DWG, DXF, IFC, RVT, RFA, архитектурными объектами, слоями, блоками, таблицами, печатью и 3D-представлением здания.

Главная идея ActCAD BIM Premium — сохранить логику классического CAD-проектирования и добавить к ней BIM/AEC-инструменты. Пользователь работает с командами, слоями, привязками, вкладками Model и Layout, Ribbon-интерфейсом, Properties, Tool Palettes и командной строкой, но при этом получает доступ к стенам, дверям, окнам, крышам, плитам, лестницам, ограждениям, BIM-подложкам, секциям, фасадам и конвертации полилиний в стены.

Это важное отличие от тяжелых BIM-систем, где весь проект строится вокруг центральной параметрической модели. ActCAD BIM Premium не заставляет полностью менять рабочий процесс. Он подходит тем, кто уже работает в DWG, привык к AutoCAD-подобной логике и хочет расширить ее архитектурными и BIM-возможностями без отказа от привычных чертежей.

В обзоре рассматривается именно ActCAD BIM Premium как конкретная программа: интерфейс, реальные команды, задачи, ограничения, сценарии применения, работа с DWG/DXF, IFC/RVT/RFA, AEC-объектами, Tool Palettes, таблицами, PDF, печатью, рендерингом и аналогами.

Что такое ActCAD BIM Premium

ActCAD BIM Premium — это CAD/BIM-программа для 2D-черчения, 3D-моделирования и архитектурного проектирования в DWG-ориентированной среде. В ней можно создавать обычные технические чертежи, редактировать DWG/DXF-файлы, строить 3D-геометрию, добавлять архитектурные элементы здания, использовать BIM-подложки и готовить документацию к печати.

Программа работает в логике инженерного CAD: пользователь видит рабочее поле, вкладки чертежей, панели команд, слои, свойства объектов, командную строку и статусную строку. Это не визуальный конструктор домов и не упрощенный планировщик интерьеров. ActCAD BIM Premium рассчитан на точную работу с геометрией, координатами, размерами, привязками, форматами чертежей и проектной документацией.

В BIM-части программа дает набор AEC-инструментов:

• стены;

• двери;

• окна;

• крыши;

• плиты;

• этажи;

• лестницы;

• ограждения;

• стальные профили;

• AEC Style Manager;

• BIM-вкладки в Tool Palettes;

• AEC Section Views;

• AEC Elevations;

• Convert Polyline to Wall;

• BIMATTACH;

• BIMPANE;

• BIMPANECLOSE;

• BIMIMPORT;

• RVT File Overlay;

• RFA File Overlay;

• IFC File Overlay.

Такой набор делает ActCAD BIM Premium удобным для архитектурных и строительных задач, где нужно совместить 2D-документацию, 3D-представление здания и обмен BIM-данными. При этом программа остается CAD-системой: слои, блоки, Xref, размеры, тексты, штриховки, листы, печать и DWG остаются центральной частью работы.

ActCAD BIM Premium особенно полезен в ситуациях, когда проектировщик получает DWG-планы, IFC-модель или RVT/RFA-файл от другой команды, но собственную документацию ведет в CAD. В этом случае программа позволяет не переключаться между разными средами, а держать большую часть работы внутри одного интерфейса.

Для каких задач подходит ActCAD BIM Premium

ActCAD BIM Premium подходит для тех задач, где нужна точность CAD и при этом желательно иметь архитектурные объекты и BIM-подложки. Программа закрывает не один узкий сценарий, а широкий набор проектных операций: от простого 2D-чертежа до трехмерной модели здания с окнами, дверями, плитами и секциями.

Основные рабочие задачи:

• создание 2D-планов зданий;

• редактирование DWG и DXF;

• построение архитектурных стен;

• вставка дверей и окон;

• создание плит, перекрытий, этажей;

• добавление лестниц и ограждений;

• работа с крышами;

• создание 3D-модели здания;

• получение 2D-секций и фасадов из 3D-объектов;

• использование IFC, RVT и RFA как BIM-подложек;

• настройка видимости BIM-подложки по уровням, типам объектов и компонентам;

• привязка к BIM-подложке;

• импорт BIM-модели через BIMIMPORT;

• конвертация полилиний в стены;

• выпуск чертежей в Model Space и Layout;

• печать в PDF;

• работа с таблицами;

• экспорт таблиц и текстов в CSV;

• извлечение атрибутов блоков в Excel;

• конвертация PDF в DWG/DXF;

• конвертация изображений в DWG/DXF;

• использование библиотеки блоков;

• проверка и аудит чертежей;

• работа с внешними ссылками через Xref Manager;

• подготовка материалов для согласования с заказчиком.

В архитектурной практике ActCAD BIM Premium удобен для планов этажей, обмерных чертежей, эскизных моделей, рабочей документации, небольших общественных и жилых объектов, инженерных схем, планов реконструкции и задач, где нужно быстро перейти от 2D-контуров к 3D-стенам.

В инженерной практике программа полезна как DWG-редактор с расширенными возможностями: таблицы, блоки, атрибуты, PDF-конвертация, координаты, слои, привязки, размеры, печать, 3D-модели, импорт/экспорт форматов и поддержка LISP/DCL/SDS/Object IRX/.NET.

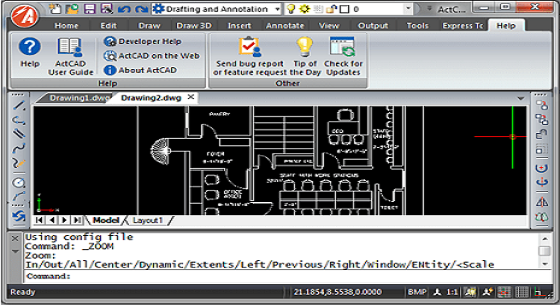

Интерфейс ActCAD BIM Premium

Интерфейс ActCAD BIM Premium построен вокруг классической CAD-логики. В центре находится рабочая область чертежа: черный фон, координатная сетка, курсор, оси UCS и геометрия проекта. Сверху расположены вкладки Ribbon, слева может быть закреплена панель Properties, справа — Tool Palettes, снизу — командная строка и строка состояния.

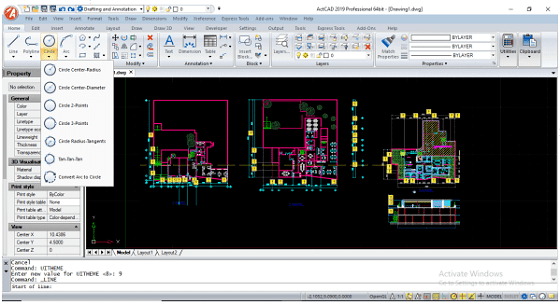

Верхняя часть интерфейса

Верхняя часть окна содержит Application Menu, панель быстрого доступа, список рабочих пространств и вкладки Ribbon. Вкладки позволяют быстро переключаться между группами инструментов. В ActCAD BIM Premium используются вкладки:

• Home;

• Edit;

• Draw;

• Draw 3D;

• Insert;

• Annotate;

• Layout;

• View;

• Developer;

• Settings;

• Visualize;

• Output;

• Tools;

• Express Tools;

• Add-ons;

• Help.

Вкладка Home используется чаще всего. На ней находятся базовые команды для построения и редактирования: Line, Polyline, Circle, Arc, Modify, Layers, Annotation, Blocks, Properties, Clipboard. Это рабочая вкладка для большинства 2D-операций.

Вкладка Draw нужна для построения геометрии: линии, дуги, окружности, прямоугольники, полилинии, штриховки и другие элементы. Вкладка Draw 3D используется для 3D-объектов, тел, поверхностей и пространственного моделирования. Insert отвечает за вставку блоков, внешних ссылок и других объектов. Annotate используется для размеров, текста, выносок, таблиц и оформления. Layout связан с листами, видовыми экранами и подготовкой документации. View управляет отображением, видами, визуальными стилями и навигацией. Visualize нужен для визуализации, материалов, освещения и рендера. Output отвечает за печать, публикацию и экспорт.

Рабочая область

Рабочая область — основная зона, где пользователь чертит, редактирует и просматривает модель. Здесь отображаются 2D-планы, 3D-стены, окна, двери, BIM-подложки, блоки, размеры и листы. Черное поле удобно для длительной работы с тонкими цветными линиями, слоями и координатной сеткой.

Внизу рабочей области находятся вкладки:

• Model;

• Layout1;

• Layout2;

• дополнительные Layout-вкладки, если пользователь создает новые листы.

Model используется для основной геометрии проекта. Layout нужен для оформления листов, рамок, штампов, видовых экранов, масштабов и печати.

Командная строка

Командная строка остается одним из ключевых элементов интерфейса. Через нее можно вводить команды напрямую: LINE, PLINE, OFFSET, TRIM, EXTEND, FILLET, MOVE, COPY, ROTATE, SCALE, BIMATTACH, BIMPANE, BIMIMPORT, TABLE, PLOT и другие. Для опытного CAD-пользователя это быстрее, чем искать каждую команду на панели.

Командная строка также показывает подсказки, параметры команды, запросы выбора объектов, варианты действия и сообщения программы. При построении стены, редактировании проема или создании секции именно в командной строке удобно контролировать, что программа ожидает от пользователя.

Properties

Панель Properties показывает свойства выбранного объекта или набора объектов. В ней можно смотреть и менять:

• Color;

• Layer;

• Linetype;

• Linetype Scale;

• Lineweight;

• Thickness;

• Transparency;

• Material;

• Shadow Display;

• Print Style;

• Center X;

• Center Y;

• Height;

• Width;

• другие параметры объекта.

Для BIM/AEC-объектов Properties особенно важна: через свойства удобно контролировать параметры стен, окон, дверей, 3D-представления и отображения. При выборе стены пользователь видит не просто набор линий, а объект с характеристиками и поведением.

Tool Palettes

Tool Palettes — один из самых полезных элементов ActCAD BIM Premium. Палитры дают быстрый доступ к часто используемым инструментам, блокам, архитектурным объектам и командам. В BIM-работе они особенно удобны, потому что можно держать рядом наборы дверей, окон, стен, элементов редактирования и 3D-команд.

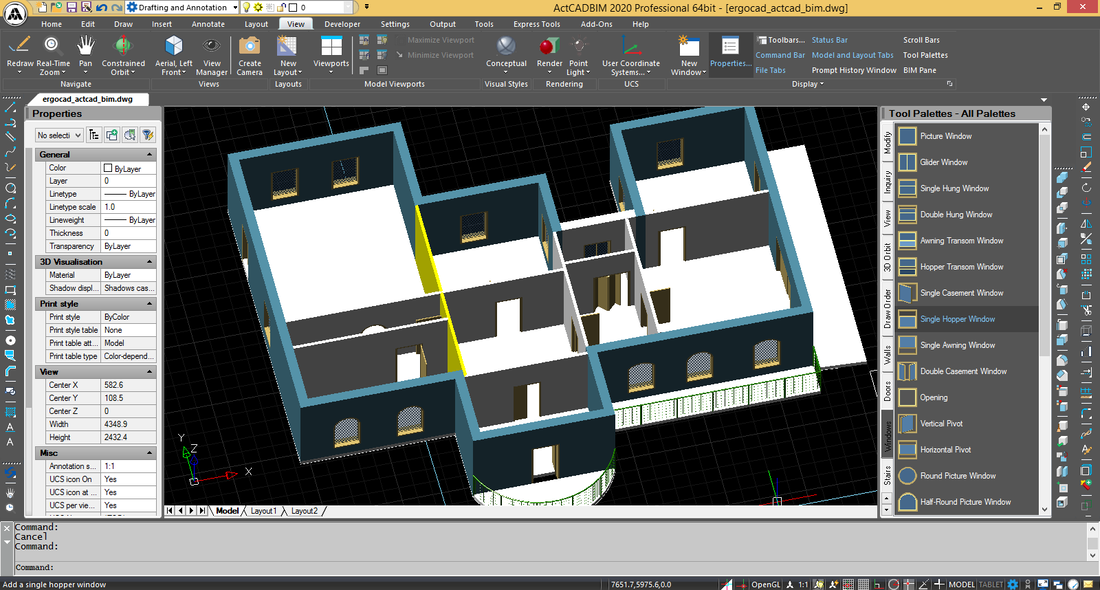

На скриншоте видна типичная BIM-сцена в ActCAD: модель здания в 3D, стены, окна, двери, балконное ограждение, панель Properties слева и Tool Palettes справа. В правой палитре отображаются элементы окон: Picture Window, Slider Window, Single Hung Window, Double Hung Window, Awning Transom Window, Hopper Transom Window, Single Casement Window, Opening и другие варианты. Это хороший пример того, как ActCAD BIM Premium совмещает архитектурные элементы и CAD-интерфейс.

Строка состояния

Строка состояния находится внизу окна. Здесь включаются и отключаются рабочие режимы:

• привязки;

• сетка;

• ортогональный режим;

• полярное отслеживание;

• объектные привязки;

• динамический ввод;

• отображение координат;

• режимы Model/Layout;

• визуальные и навигационные настройки.

Для точного проектирования строка состояния критична. Неправильно включенный SNAP или OSNAP может привести к ошибкам в геометрии, особенно при трассировке поверх BIM-подложки или построении стен по полилиниям.

Логика работы: CAD-привычность плюс BIM/AEC-инструменты

ActCAD BIM Premium работает не как закрытая BIM-среда, а как DWG/CAD-платформа с архитектурными расширениями. Это заметно во всем: в интерфейсе, командах, способе выбора объектов, работе со слоями, свойствах, печати, внешних ссылках и структуре проекта.

Пользователь может начать с обычного 2D-чертежа: создать слои, нарисовать контур полилиниями, поставить размеры, добавить текст, вставить блоки и оформить лист. Затем этот же чертеж можно развить в 3D: преобразовать полилинии в стены, добавить окна, двери, перекрытия, лестницы, ограждения и получить объемное представление здания.

Такой подход удобен для специалистов, которые не хотят начинать проект с полной BIM-модели. В ActCAD BIM Premium можно двигаться постепенно:

1. Нарисовать 2D-план.

2. Проверить геометрию.

3. Разнести элементы по слоям.

4. Преобразовать контуры в стены.

5. Добавить проемы.

6. Перейти в 3D.

7. Получить фасады и секции.

8. Оформить листы.

9. Вывести PDF.

В этом и заключается практическая ценность программы. Она не требует от каждого проекта полного BIM-внедрения, но дает BIM/AEC-инструменты там, где они ускоряют работу.

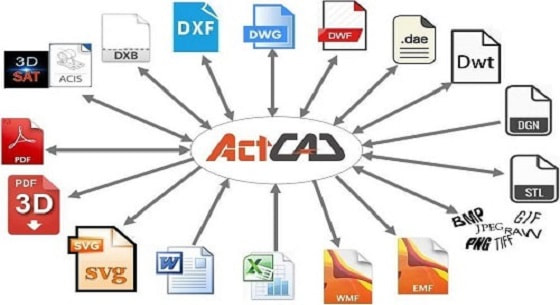

Работа с DWG и DXF

DWG и DXF — основные форматы для ActCAD BIM Premium. Программа рассчитана на нативную работу с этими файлами: открытие, редактирование, сохранение, печать, конвертация и обмен с другими CAD-системами.

Открытие и редактирование DWG

Пользователь открывает DWG-файл и работает с ним как с обычным CAD-чертежом. В проекте сохраняются слои, геометрия, блоки, размеры, тексты, штриховки, листы и свойства объектов. Это важно при обмене файлами с подрядчиками, заказчиками и другими проектировщиками.

В обычном рабочем сценарии можно:

• открыть чертеж планировки;

• проверить слои;

• удалить лишние элементы;

• отредактировать стены и контуры;

• добавить размеры;

• вставить блоки мебели или оборудования;

• подготовить лист;

• сохранить DWG;

• экспортировать PDF.

ActCAD BIM Premium удобен для тех, кто получает чертежи из разных источников. Один подрядчик может прислать DWG, другой — DXF, третий — PDF, четвертый — IFC. Программа позволяет держать значительную часть работы внутри одного CAD-процесса.

Слои

Слои остаются основой организации чертежа. Для архитектурного проекта обычно создают слои:

Слой	Что на нем размещают
A-WALL	стены
A-DOOR	двери
A-WIND	окна
A-FURN	мебель
A-DIMS	размеры
A-TEXT	текстовые пояснения
A-HATCH	штриховки
A-AXIS	оси
A-SLAB	плиты и перекрытия
A-STAIR	лестницы
A-RAIL	ограждения
A-BIM-UNDERLAY	геометрия, связанная с BIM-подложкой

Цвет, тип линий, толщина и печать удобнее контролировать именно через слои. Это снижает количество ручных правок и делает чертеж понятным для других участников проекта.

Блоки

Блоки используются для повторяющихся объектов: мебели, сантехники, электрических обозначений, маркеров, узлов, символов, штампов, дверных обозначений, оборудования. В ActCAD BIM Premium можно создавать собственные блоки, редактировать существующие, использовать библиотеку блоков и извлекать атрибуты.

Блоки важны не только для скорости. Они помогают стандартизировать документацию. Один и тот же объект можно вставлять во множество мест, а при необходимости обновлять его централизованно.

DWG Batch Converter

Для работы с большим количеством файлов полезен DWG/DXF Batch Converter. Он нужен, когда требуется быстро преобразовать пачку чертежей в другую версию DWG/DXF или подготовить набор файлов для подрядчика, который работает в другой CAD-среде.

Типичный сценарий:

1. Собрать исходные DWG-файлы в одну папку.

2. Запустить конвертер.

3. Выбрать версию целевого формата.

4. Указать папку результата.

5. Выполнить пакетную конвертацию.

6. Проверить несколько файлов выборочно.

Это экономит время, когда проект содержит десятки планов, фасадов, схем, листов и файлов внешних ссылок.

Работа с IFC, RVT и RFA

ActCAD BIM Premium поддерживает BIM-подход через работу с IFC, RVT и RFA. Эти файлы можно использовать как внешние подложки и как источник геометрии для дальнейшей работы. Важно понимать практическую логику: ActCAD BIM Premium не превращает RVT в полноценный Revit-проект со всей внутренней логикой семейств, зависимостей и параметрических связей. Программа дает CAD-пользователю доступ к BIM-модели в рамках DWG-процесса.

BIMATTACH

Команда BIMATTACH прикрепляет BIM-модель как пользовательский объект. Это рабочий способ подключить IFC, RVT или RFA к текущему чертежу и использовать модель как основу для координации.

Сценарий применения:

1. Открыть рабочий DWG.

2. Ввести команду BIMATTACH.

3. Выбрать BIM-файл.

4. Разместить подложку в модели.

5. Настроить масштаб и положение.

6. Использовать геометрию подложки для проверки, трассировки или координации.

BIMATTACH полезен, когда архитектор или инженер получает модель от другой стороны, но продолжает выпускать свои чертежи в DWG. Например, можно подключить IFC-модель здания и поверх нее уточнить инженерные планы, отдельные узлы, контуры помещений или 2D-документацию.

BIMPANE

Команда BIMPANE открывает BIM-панель для взаимодействия с подложкой. Через нее удобно контролировать видимость BIM-объектов:

• по уровням;

• по типам объектов;

• по отдельным компонентам;

• по элементам модели.

Это особенно полезно на насыщенных BIM-моделях. Если открыть всю модель сразу, рабочая область может стать перегруженной: стены, перекрытия, оборудование, лестницы, помещения, элементы фасада, инженерные части. BIMPANE позволяет оставить на экране только нужные категории.

Например, при трассировке стен можно скрыть мебель и оборудование. При проверке перекрытий — оставить плиты и несущие элементы. При работе с фасадом — включить наружные стены, окна и двери.

BIMPANECLOSE

Команда BIMPANECLOSE закрывает BIM-панель. Это простая, но полезная команда: при ограниченном размере экрана можно освободить место для рабочей области после настройки видимости подложки.

BIMIMPORT

Команда BIMIMPORT импортирует BIM-модель и разбивает ее на доступные объекты там, где это возможно. Это нужно, когда требуется не просто видеть подложку, а получить редактируемую геометрию внутри ActCAD.

Практически BIMIMPORT стоит использовать осторожно. Импортированная модель может содержать много объектов, сеток и элементов. Перед импортом лучше:

• сохранить копию DWG;

• очистить рабочий файл от лишнего;

• проверить единицы измерения;

• импортировать только нужную модель;

• после импорта проверить слои и структуру объектов;

• удалить лишние элементы;

• сохранить отдельную рабочую версию.

Привязка к BIM-подложке

ActCAD BIM Premium позволяет использовать BIM-подложку не только как картинку, а как точную геометрическую основу. К точкам BIM-подложки можно привязываться, снимать расстояния, трассировать поверх модели и строить DWG-геометрию с опорой на BIM-данные.

Это удобно в координации:

• проверить положение стен;

• уточнить контуры помещений;

• сверить проемы;

• построить 2D-схему поверх 3D-модели;

• измерить расстояние между элементами;

• подготовить рабочий чертеж по BIM-модели.

Архитектурные элементы: стены, двери, окна, крыши, плиты

BIM/AEC-функции ActCAD BIM Premium строятся вокруг архитектурных объектов. Это не просто линии и полилинии. Стены, двери, окна, крыши и плиты ведут себя как специализированные строительные элементы, которые можно использовать в 2D и 3D.

Стены

Стены — базовый элемент архитектурной модели. В ActCAD BIM Premium можно выбирать тип стены, создавать внешние и внутренние стены, соединять стены, редактировать их положение и преобразовывать полилинии в стены.

Обычный сценарий:

1. Создать или открыть план.

2. Настроить единицы.

3. Создать слой для стен.

4. Построить контур помещения полилинией.

5. Использовать Convert Polyline to Wall.

6. Проверить высоту и толщину стены.

7. Соединить внутренние стены командой Connect to Wall.

8. Переключиться в 3D-вид и проверить объем.

Команда Convert Polyline to Wall особенно полезна при работе с обмерными планами и чертежами, где стены уже представлены в виде 2D-контуров. Вместо повторного построения модели пользователь может взять существующую геометрию и быстро получить 3D-стены.

Внутренние и внешние стены

Для внешних стен обычно задается большая толщина и высота этажа. Для внутренних перегородок — меньшая толщина. Важно правильно разделять их по слоям и стилям, чтобы затем проще получать фасады, секции, планы и спецификации.

Практически удобно использовать такую схему:

Тип стены	Применение	Рекомендация
External Wall	наружный контур здания	отдельный слой и стиль
Internal Wall	перегородки	отдельный слой
Structural Wall	несущие стены	отдельный цвет и толщина линий
Partition	легкие перегородки	упрощенное отображение
Existing Wall	существующие стены	отдельный тип линий
Demolition Wall	демонтируемые стены	отдельный слой и графика

Такой подход помогает не смешивать разные строительные статусы и быстро включать/отключать группы объектов.

Двери

Двери вставляются в план и 3D-модель как архитектурные элементы. Их можно размещать в стенах, перемещать, растягивать проемы и проверять отображение в 2D/3D. Для планов важно контролировать не только положение двери, но и направление открывания, ширину проема, привязку к стене и слой.

Типичный порядок:

1. Выбрать дверной элемент в Tool Palettes.

2. Указать стену.

3. Задать точку вставки.

4. Проверить направление открывания.

5. При необходимости использовать Move.

6. При необходимости изменить проем через Stretch.

7. Перейти в 3D и проверить результат.

Окна

Окна работают похожим образом: выбирается тип окна, указывается стена, задается положение и проверяется результат. На палитрах могут быть разные варианты окон: Picture Window, Slider Window, Single Hung Window, Double Hung Window, Casement Window и другие.

При работе с окнами важно проверять:

• высоту установки;

• ширину проема;

• положение относительно углов;

• соответствие фасаду;

• слой;

• стиль;

• корректность отображения на плане;

• корректность отображения в 3D.

Окна особенно хорошо показывают преимущество BIM/AEC-подхода. Если окно вставлено как объект, а не нарисовано вручную линиями, его проще перемещать, проверять на фасаде и использовать в 3D-модели.

Плиты и этажи

Плиты используются для перекрытий и полов. В ActCAD BIM Premium можно вставлять slabs и создавать floors. Это нужно для формирования объемной модели здания, проверки уровней и получения секций.

Сценарий:

1. Создать контур этажа.

2. Указать границу плиты.

3. Задать толщину.

4. Назначить слой.

5. Проверить пересечения со стенами.

6. Перейти в 3D-вид.

7. Проверить высоты и видимость.

Плиты важны при построении секций. Без перекрытий разрез здания будет неполным: стены есть, окна есть, двери есть, но конструктивная структура этажа не читается.

Крыши

Крыши нужны для завершения архитектурной модели. В ActCAD BIM Premium крыши относятся к AEC-объектам. Их можно использовать в простых архитектурных моделях, эскизах, фасадах и 3D-представлениях.

Для рабочих проектов крышу лучше строить аккуратно: проверять уклоны, контуры, пересечения со стенами, видимость в секциях и корректность отображения на фасадах.

Лестницы и ограждения

Лестницы и ограждения полезны при моделировании многоуровневых зданий, входных групп, балконов, террас и внутренних переходов. В ActCAD BIM Premium можно вставлять и модифицировать railings, а также использовать 3D stairs.

На практике это нужно не только для визуального 3D-вида. Лестницы и ограждения помогают понять объем, высоты, проходы, связи между уровнями и внешний вид здания.

AEC Style Manager и свойства объектов

AEC Style Manager — инструмент для работы со стилями архитектурных объектов: стен, дверей, окон и других AEC-элементов. Его задача — не просто изменить один объект, а управлять типами объектов системно.

В обычном CAD-процессе пользователь часто копирует похожие элементы и вручную меняет их геометрию. В AEC-подходе лучше работать со стилями. Стиль задает набор параметров объекта, а пользователь применяет этот стиль к элементам проекта.

Что можно делать через AEC Style Manager

AEC Style Manager позволяет:

• просматривать предустановленные стили AEC-объектов;

• создавать новые стили;

• копировать стили;

• редактировать существующие стили;

• переносить стили между DWG-файлами;

• стандартизировать стены, двери и окна;

• уменьшать количество ручных правок;

• быстрее повторять типовые решения.

Почему стили важны

Если в проекте есть 40 одинаковых окон, неправильно редактировать каждое вручную. Гораздо лучше использовать единый стиль. Если требуется изменить тип окна, его параметры можно привести к стандарту и затем использовать повторно.

Для небольшого бюро это снижает хаос в чертежах. Для одиночного проектировщика — экономит время. Для команды — помогает сделать документацию более единообразной.

Пример структуры стилей:

Категория	Пример стиля	Назначение
Wall	External 300	наружная стена 300 мм
Wall	Internal 120	внутренняя перегородка
Door	Single 900	одностворчатая дверь
Door	Double 1400	двустворчатая дверь
Window	Casement 1200	створчатое окно
Window	Picture 1800	панорамное окно
Slab	Floor 200	перекрытие
Railing	Balcony Rail	балконное ограждение

Tool Palettes в BIM-работе

Tool Palettes в ActCAD BIM Premium — это не просто боковая панель с кнопками. Это рабочий центр для быстрого доступа к инструментам, объектам, блокам и BIM/AEC-командам. В архитектурной работе Tool Palettes ускоряют вставку дверей, окон, стен, ограждений и других элементов.

Как устроены палитры

Палитры могут быть закреплены сбоку или плавать поверх рабочей области. Внутри палитр находятся вкладки и группы инструментов. Пользователь выбирает нужный элемент и размещает его в чертеже.

В BIM-процессе удобно держать открытыми палитры с архитектурными объектами. Например, при работе с фасадом или планом можно быстро переключаться между окнами, дверями, стенами и командами редактирования.

Для чего использовать Tool Palettes

Tool Palettes полезны для:

• вставки часто используемых блоков;

• доступа к командам редактирования;

• работы с BIM-объектами;

• выбора типов окон и дверей;

• повторного использования стандартных элементов;

• ускорения проектирования;

• уменьшения количества ручного поиска команд в Ribbon.

Пример рабочего процесса с Tool Palettes

Пользователь строит план небольшого здания:

1. Создает слой стен.

2. Строит внешний контур.

3. Преобразует полилинию в стены.

4. Открывает Tool Palettes.

5. Выбирает тип двери.

6. Вставляет входную дверь.

7. Выбирает тип окна.

8. Размещает окна по фасаду.

9. Выбирает railing.

10. Добавляет ограждение балкона.

11. Проверяет 3D-вид.

12. Корректирует объекты через Properties.

Такой процесс быстрее, чем вручную искать каждую команду в меню или вводить все с клавиатуры.

2D-черчение в ActCAD BIM Premium

2D-черчение — фундамент ActCAD BIM Premium. Даже при наличии BIM/AEC-инструментов программа остается мощной CAD-системой для точной работы с линиями, полилиниями, размерами, слоями, блоками, штриховками и листами.

Базовые команды построения

В повседневной работе используются:

• Line — построение отдельных линий;

• Polyline — построение связанных сегментов;

• Circle — окружности;

• Arc — дуги;

• Rectangle — прямоугольники;

• Hatch — штриховки;

• Text — однострочный текст;

• MText — многострочный текст;

• Dimension — размеры;

• Leader / Multileader — выноски;

• Table — таблицы.

Для архитектурного чертежа Line и Polyline используются при построении осей, контуров, вспомогательной геометрии, границ помещений, участков и деталей. Hatch нужен для материалов, стен, зон, покрытий и условных обозначений. Text и MText применяются для пояснений, отметок, названий помещений и технических примечаний.

Команды редактирования

Основные команды редактирования:

• Move — перемещение;

• Copy — копирование;

• Rotate — поворот;

• Mirror — зеркальное отражение;

• Offset — параллельное смещение;

• Trim — обрезка;

• Extend — продление;

• Fillet — скругление;

• Stretch — растягивание;

• Scale — масштабирование;

• Array — массив;

• Erase/Delete — удаление;

• Match Properties — копирование свойств.

Для работы с проемами особенно важны Move и Stretch. Например, если окно вставлено в стену, его можно переместить вдоль стены, а проем скорректировать. Offset полезен при построении параллельных контуров стен, осей и конструктивных линий. Trim и Extend нужны практически постоянно: при чистке планов, исправлении пересечений и подготовке 2D-геометрии перед преобразованием в стены.

Привязки

Точное черчение невозможно без привязок. В ActCAD BIM Premium используются объектные привязки к конечным точкам, серединам, центрам, пересечениям, перпендикулярам и другим характерным точкам.

Для BIM-подложек привязки особенно важны. Когда пользователь трассирует поверх IFC/RVT/RFA, нужно попадать в реальные точки модели, а не рисовать приблизительно. Ошибка в несколько сантиметров на плане может привести к несовпадению с инженерными системами или несущими элементами.

Размеры

Размеры в ActCAD BIM Premium используются для планов, разрезов, фасадов, узлов и схем. Пользователь может создавать размерные стили, менять точность, выносные линии, стрелки, текст, масштаб и отображение.

В рабочей документации важно не просто поставить размер, а настроить единый размерный стиль. Иначе один лист будет выглядеть аккуратно, а другой — случайно. Размерный стиль задает стандарт оформления и делает проект профессиональным.

Штриховки

Штриховки используются для материалов, зон, стен, полов, перекрытий и условных обозначений. В архитектурных проектах штриховки помогают визуально отличать существующие конструкции, новые стены, демонтируемые элементы, железобетон, утеплитель, грунт, отделку и другие материалы.

Для больших чертежей штриховки лучше использовать аккуратно. Чрезмерная детализация может замедлять файл и ухудшать читаемость.

3D-моделирование

ActCAD BIM Premium поддерживает 3D-моделирование, просмотр и редактирование 3D-объектов. В архитектурной работе это используется для моделей зданий, стен, проемов, перекрытий, лестниц, ограждений, крыш, секций и фасадов.

3D Wireframe, Mesh и ACIS

Программа работает с разными типами 3D-представления:

• 3D Wireframe;

• Mesh;

• ACIS 3D;

• 3D solids;

• архитектурные AEC-объекты;

• 3D stairs;

• steel sections.

3D Wireframe удобен для технической проверки геометрии. Mesh используется для сеточных объектов. ACIS 3D важен для твердотельного моделирования и обмена 3D-данными.

Навигация в 3D

При работе с 3D-моделью пользователь переключает виды, вращает модель, меняет визуальные стили, приближает и отдаляет объект. Правый клик для Rotate Views помогает быстрее ориентироваться в модели без постоянного переключения команд.

Навигация особенно важна при проверке:

• корректности высоты стен;

• положения окон;

• направления дверей;

• пересечения плит и стен;

• лестниц;

• ограждений;

• крыши;

• фасадных элементов.

3D и архитектурные объекты

Преимущество ActCAD BIM Premium в том, что 3D-модель может строиться из архитектурных объектов, а не только из абстрактных тел. Стена остается стеной, окно — окном, дверь — дверью. Это упрощает чтение модели и дальнейшее получение видов.

В простом проекте пользователь может создать объемную модель здания за счет:

1. внешних стен;

2. внутренних перегородок;

3. дверей;

4. окон;

5. плит;

6. лестниц;

7. ограждений;

8. крыши.

После этого модель можно использовать для проверки архитектуры, получения фасадов, секций и визуального представления.

Секции, фасады и выпуск видов

ActCAD BIM Premium позволяет получать 2D Sections и Elevations из 3D-объектов. Это одна из ключевых BIM/AEC-функций программы, потому что она уменьшает объем ручной отрисовки.

Как работают секции и фасады

Пользователь создает линии для автоматического получения фасадов и разрезов. Затем программа формирует представление на основе 3D-объектов. Такой подход удобнее, чем полностью рисовать фасад вручную с нуля.

Рабочий процесс:

1. Создать 3D-модель здания.

2. Проверить стены, окна, двери, плиты.

3. Перейти к инструментам секций и фасадов.

4. Создать линию секции или фасада.

5. Указать направление взгляда.

6. Получить AEC Section View или AEC Elevation.

7. Проверить полученный 2D-вид.

8. Доработать оформление: размеры, тексты, отметки, штриховки.

9. Разместить вид на листе.

Когда это полезно

Автоматические секции и фасады полезны при:

• эскизном проектировании;

• небольших архитектурных объектах;

• проверке модели;

• подготовке черновых разрезов;

• выпуске фасадов для согласования;

• сравнении планов и объемов;

• быстром получении видов из 3D.

Что нужно проверять вручную

Автоматизация не отменяет проверки. После генерации секции или фасада нужно смотреть:

• корректность линий;

• видимость объектов;

• пересечения стен и плит;

• отображение окон;

• толщины линий;

• слои;

• штриховки;

• масштаб;

• размеры;

• текстовые обозначения;

• соответствие проектным стандартам.

Это нормальный рабочий процесс. ActCAD BIM Premium ускоряет получение основы, но окончательное оформление остается задачей проектировщика.

Таблицы, атрибуты и извлечение данных

ActCAD BIM Premium поддерживает таблицы и инструменты извлечения данных. Это важно для проектной документации, потому что чертеж состоит не только из линий и моделей. В нем нужны ведомости, спецификации, списки, координаты, атрибуты и экспорт данных.

Create & Edit Tables

Команда создания таблиц позволяет вставлять таблицы в чертеж, задавать количество строк и столбцов, ширину столбцов, высоту строк, стили ячеек и поведение вставки.

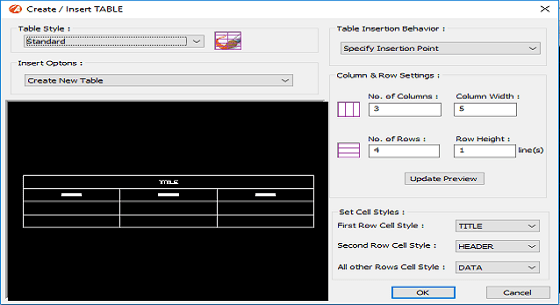

В диалоге Create / Insert TABLE доступны параметры:

• Table Style;

• Insert Options;

• Table Insertion Behavior;

• No. of Columns;

• Column Width;

• No. of Rows;

• Row Height;

• Update Preview;

• First Row Cell Style;

• Second Row Cell Style;

• All other Rows Cell Style.

Таблицы можно использовать для:

• экспликации помещений;

• ведомости окон;

• ведомости дверей;

• списка отделки;

• таблицы отверстий;

• перечня материалов;

• координат точек;

• инженерных спецификаций;

• примечаний к чертежу.

Экспорт и импорт CSV

ActCAD BIM Premium позволяет импортировать CSV в таблицу и экспортировать данные таблицы в CSV. Это удобно, когда данные нужно передавать между CAD и табличным редактором.

Пример:

1. В чертеже создана таблица помещений.

2. Пользователь экспортирует ее в CSV.

3. Данные проверяются в табличном редакторе.

4. Исправления вносятся в таблицу.

5. Обновленная таблица возвращается в CAD-документацию.

Такой процесс удобен для ведомостей, где много строк и значений.

Extract Block Attributes to Excel

Извлечение атрибутов блоков в Excel помогает получать данные из DWG. Например, если двери вставлены блоками с атрибутами, можно извлечь марки, размеры, типы и количество. Это полезно для ведомостей и проверки проекта.

Типичный сценарий:

1. Создать блок двери с атрибутами.

2. Вставить блоки в проект.

3. Заполнить значения атрибутов.

4. Запустить извлечение атрибутов.

5. Получить таблицу.

6. Проверить количество и параметры.

7. Использовать данные в спецификации.

Capture CAD Points to CSV

Capture CAD Points to CSV полезен для задач, где важны координаты: разбивочные планы, точки отверстий, инженерные отметки, геодезические данные, технологические схемы. Пользователь выбирает точки в чертеже и получает CSV-файл с координатами.

Numbered Markers и Hole Tables

Numbered Markers помогают нумеровать элементы на чертеже. Hole Tables нужны для таблиц отверстий. Эти инструменты особенно полезны в инженерной и производственной документации, но могут применяться и в строительных проектах.

Библиотека блоков

ActCAD BIM Premium включает библиотеку блоков с большим набором стандартных CAD-символов и возможностью добавлять собственные элементы. Для DWG-процесса это важная функция, потому что многие чертежи строятся на повторяющихся объектах.

Что можно хранить в библиотеке

В библиотеке удобно держать:

• мебель;

• сантехнику;

• электрические символы;

• двери и условные обозначения;

• окна и маркеры;

• элементы благоустройства;

• инженерное оборудование;

• структурные обозначения;

• узлы;

• стандартные детали;

• штампы;

• рамки;

• маркеры помещений;

• стрелки, обозначения, пиктограммы.

Почему библиотека важна

Без библиотеки каждый проектировщик начинает копировать блоки из старых файлов. Это приводит к хаосу: разные масштабы, разные слои, разные атрибуты, разные стили. Библиотека блоков помогает стандартизировать элементы и ускорить работу.

Для команды это особенно важно. Если все используют одну библиотеку, чертежи выглядят единообразно, а спецификации и атрибуты легче извлекать.

Практический пример

Для архитектурного проекта можно создать набор:

• блок входной двери;

• блок межкомнатной двери;

• блок окна;

• блок сантехники;

• блок кухонного оборудования;

• блок мебели;

• маркер помещения;

• маркер разреза;

• маркер фасада;

• блок оси;

• блок отметки уровня;

• штамп листа.

После этого проектировщик не рисует эти элементы заново, а вставляет их из библиотеки и редактирует параметры.

PDF, изображения и конвертация файлов

ActCAD BIM Premium содержит инструменты для работы с PDF, изображениями и конвертацией форматов. Это важная часть программы, потому что в реальных проектах исходные данные часто приходят не в идеальном DWG.

PDF to DXF и PDF to DWG

PDF to DXF и PDF to DWG нужны, когда чертеж приходит в PDF, но его нужно редактировать как CAD-геометрию. Если PDF векторный, результат обычно значительно лучше, чем при работе с растровым сканом. Программа преобразует линии и элементы в CAD-объекты, после чего пользователь может редактировать их в чертеже.

Практический сценарий:

1. Получить план в PDF.

2. Открыть PDF to DXF или PDF to DWG.

3. Выбрать файл.

4. Выполнить конвертацию.

5. Открыть результат в ActCAD.

6. Проверить масштаб.

7. Очистить лишние линии.

8. Разнести элементы по слоям.

9. Использовать план как основу для проекта.

Image to DWG/DXF и Raster to Vector

Конвертация изображения в DWG/DXF используется для растровых планов, сканов и картинок. Здесь нужно быть аккуратнее: качество зависит от исходного изображения. Размытый скан с низким разрешением не даст аккуратный CAD-чертеж без ручной доработки.

Хороший результат возможен, если:

• изображение четкое;

• линии контрастные;

• нет сильных искажений;

• известен масштаб;

• план не перегружен шумом;

• после конвертации выполняется ручная чистка.

ActCAD PDF Printer

ActCAD PDF Printer позволяет печатать CAD-чертежи в PDF. Это нужно для передачи листов заказчику, подрядчику, экспертизе или коллегам. PDF удобен тем, что его можно открыть без CAD-программы, отправить по почте, приложить к договору или загрузить в систему документооборота.

DWG to PDF

DWG to PDF используется для выпуска документации. Пользователь настраивает листы, масштаб, рамки, штампы, CTB/STB, толщины линий и затем экспортирует результат в PDF.

Поддерживаемые форматы

ActCAD BIM Premium ориентирован на широкий обмен данными. В рабочем процессе встречаются DWG, DXF, PDF, DGN, STEP, IGES, STL, OBJ, SVG, IFC, RVT, RFA и другие форматы. Для пользователя это означает, что программа может быть центральным инструментом не только для черчения, но и для конвертации.

Печать, листы и оформление документации

Печать в ActCAD BIM Premium строится вокруг Model Space, Layout, Viewports, Plot, стилей печати и PDF-вывода. Это привычная CAD-схема, которая подходит для рабочих чертежей, планов, фасадов, разрезов, схем и узлов.

Model Space

Model Space используется для основной геометрии. Здесь чертеж выполняется в реальных единицах. Стены имеют реальные размеры, двери — реальную ширину, оси — реальные расстояния. Это важно: модель не нужно рисовать под лист. Масштаб задается позже в Layout.

Layout

Layout используется для оформления листа. Здесь размещаются:

• рамка;

• штамп;

• видовые экраны;

• виды модели;

• примечания;

• таблицы;

• легенды;

• ведомости;

• дополнительные графические элементы.

В Layout пользователь настраивает масштаб каждого видового экрана. Например, план этажа можно вывести в масштабе 1:100, узел — 1:20, схему — 1:200.

Viewports

Viewports показывают модель на листе. Через них можно выводить разные части проекта и разные масштабы. В одном листе можно разместить план, фрагмент, узел и общий вид.

Plot и Page Setup

При печати важны:

• формат листа;

• ориентация;

• область печати;

• масштаб;

• центрирование;

• CTB/STB;

• толщина линий;

• качество;

• PDF-принтер;

• цветная или черно-белая печать.

Page Setup помогает сохранить настройки печати, чтобы не настраивать их каждый раз заново.

CTB и STB

CTB/STB определяют, как цвета и стили объектов превращаются в толщины линий при печати. В CAD-документации это критично. На экране линия может быть зеленой или красной, но на бумаге она должна иметь правильную толщину. Несущие стены, оси, размеры, мебель, штриховки и инженерные линии должны читаться по-разному.

Рендеринг и визуализация

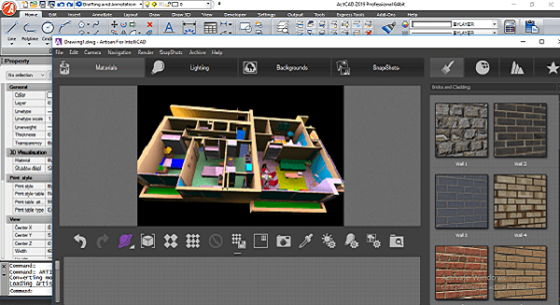

ActCAD BIM Premium включает 3D Renderer для создания визуального представления модели. Рендеринг не заменяет специализированные архитектурные визуализаторы, но полезен для быстрых проверок и демонстрации модели.

Что можно делать в визуализации

В ActCAD BIM Premium можно использовать:

• материалы;

• фоны;

• освещение;

• визуальные стили;

• затенение;

• снимки;

• рендер 3D-модели;

• просмотр объемной сцены.

Для архитектурной модели это помогает быстро показать заказчику форму здания, расположение окон, объемы, крышу, лестницы, ограждения и общую композицию.

Где рендеринг полезен

Встроенный рендер полезен для:

• предварительной визуальной проверки;

• внутреннего обсуждения проекта;

• черновой презентации;

• демонстрации объема;

• проверки материалов;

• оценки фасадов;

• пояснения пространственного решения.

Где лучше использовать отдельный визуализатор

Для фотореалистичных интерьерных и экстерьерных презентаций, сложного освещения, людей, растительности, окружения, анимации и маркетинговых изображений лучше использовать специализированные инструменты визуализации. ActCAD BIM Premium решает инженерную и проектную задачу, а не заменяет полноценный визуализационный пайплайн.

Производительность и системные требования

ActCAD BIM Premium рассчитан на Windows-среду и инженерные рабочие станции. Минимальные требования позволяют запускать программу на сравнительно обычном компьютере, но для комфортной работы с крупными DWG, 3D-моделями и BIM-подложками лучше иметь запас по памяти, процессору и графике.

Базовые требования:

Компонент	Требование
Операционная система	Windows 10/11
Процессор	2 GHz и выше, 64-bit
Оперативная память	4 GB и выше
Диск	10 GB свободного места
Графика	OpenGL 2.0 и выше
Монитор	HD-дисплей для нормального отображения графики

На практике для BIM-подложек, больших планов и 3D-моделей 4 GB RAM — это нижняя граница. Комфортнее использовать больше памяти, быстрый SSD и нормальную видеокарту. Особенно это заметно при работе с тяжелыми IFC/RVT/RFA, множеством блоков, внешними ссылками, штриховками и 3D-видами.

Что влияет на скорость работы

На производительность влияют:

• размер DWG;

• количество блоков;

• количество внешних ссылок;

• насыщенность штриховками;

• количество 3D-объектов;

• размер BIM-подложки;

• сложность IFC/RVT/RFA;

• количество видимых слоев;

• включенные визуальные стили;

• качество графического драйвера.

Как ускорить работу

Практические меры:

• отключать ненужные слои;

• скрывать лишние категории BIM-подложки через BIMPANE;

• использовать Xref аккуратно;

• не держать в одном файле все стадии проекта;

• чистить лишние блоки;

• проверять чертеж через аудит;

• не перегружать штриховками;

• использовать отдельные DWG для крупных разделов;

• сохранять рабочие копии перед импортом BIM-моделей.

Лицензирование и стоимость владения

ActCAD BIM Premium выделяется тем, что ориентирован на бессрочную лицензию. Для многих небольших бюро и индивидуальных специалистов это принципиально: программу можно купить один раз, а не платить обязательную ежемесячную или ежегодную подписку за право пользоваться базовым инструментом.

Типы лицензий

В ActCAD доступны разные варианты лицензирования:

• Key Based Perpetual License;

• Network Floating Perpetual License;

• Live Cloud Perpetual License;

• USB Dongle Perpetual License.

Key Based Perpetual License

Key Based-лицензия активируется с помощью ключа. Это понятный вариант для одного пользователя или небольшой команды. Лицензию можно переносить между компьютерами через механизм License Transfer.

Network Floating License

Network Floating-лицензия подходит команде, где программа нужна нескольким пользователям, но не всем одновременно. Лицензия размещается в сети, а рабочие места получают доступ по мере необходимости.

Live Cloud License

Live Cloud-лицензия удобна для гибкого использования и удаленной работы. Такой вариант может быть полезен командам, которые не хотят завязываться на один физический компьютер или локальную сеть.

USB Dongle License

USB Dongle-лицензия привязана к аппаратному ключу. Ее удобно переносить между компьютерами физически: где подключен ключ, там и используется программа. Это хороший вариант для пользователей, которым важна независимость от конкретной установки.

Стоимость владения

При оценке стоимости ActCAD BIM Premium нужно учитывать не только цену покупки. В реальной работе важны:

• стоимость лицензии;

• стоимость обновлений;

• стоимость поддержки;

• обучение сотрудников;

• перенос старых шаблонов;

• настройка слоев и блоков;

• адаптация печатных стилей;

• настройка библиотек;

• совместимость с подрядчиками.

Тем не менее бессрочная лицензия делает программу привлекательной для тех, кто не хочет постоянно платить за подписку.

Практический сценарий: создать простую модель здания в ActCAD BIM Premium

Ниже — рабочий сценарий создания простой архитектурной модели. Это не абстрактная инструкция, а типовая последовательность действий в ActCAD BIM Premium.

Шаг 1. Создать новый DWG

Пользователь создает новый файл и выбирает подходящий шаблон. Лучше сразу задать единицы измерения и сохранить файл под понятным именем, например house_model.dwg.

Шаг 2. Настроить единицы

Через настройки единиц задается система измерения. Для архитектурного проекта обычно используются миллиметры или метры. Ошибка на этом этапе приведет к неправильным размерам стен, дверей, окон и BIM-подложек.

Шаг 3. Создать слои

Минимальный набор слоев:

• A-WALL;

• A-DOOR;

• A-WIND;

• A-SLAB;

• A-STAIR;

• A-RAIL;

• A-DIMS;

• A-TEXT;

• A-HATCH;

• A-AXIS.

Каждому слою задается цвет и тип линий. Толщины лучше контролировать через печатные стили.

Шаг 4. Нарисовать контур

Контур здания можно построить через Polyline. Если есть исходный план, можно использовать его как подложку или импортировать PDF/DWG. Главное — получить чистую геометрию без разрывов и лишних сегментов.

Шаг 5. Преобразовать полилинии в стены

Команда Convert Polyline to Wall позволяет быстро превратить 2D-контур в стены. После преобразования нужно проверить:

• толщину стены;

• высоту;

• слой;

• соединения углов;

• положение относительно осей;

• корректность отображения в 3D.

Шаг 6. Добавить внутренние стены

Внутренние стены можно построить отдельно и соединить с внешними через Connect to Wall. Важно следить, чтобы перегородки корректно примыкали к наружным стенам и не создавали лишних пересечений.

Шаг 7. Вставить двери

Двери выбираются через Tool Palettes или соответствующие AEC-инструменты. После вставки нужно проверить ширину, положение и направление открывания. Если дверь стоит не там, ее можно переместить через Move.

Шаг 8. Вставить окна

Окна вставляются в наружные стены. Для фасадной логики важно выдерживать расстояния от углов, высоту установки и повторяемость. После вставки лучше сразу перейти в 3D-вид и проверить, что окна правильно прорезают стену.

Шаг 9. Добавить плиту

Плита создается по контуру этажа. Она нужна для перекрытия и корректного 3D-представления. В свойствах проверяется толщина и слой.

Шаг 10. Добавить лестницу или ограждение

Если проект многоуровневый, добавляется лестница. Для балкона, террасы или входной группы можно использовать railing. После вставки проверяется положение в 3D.

Шаг 11. Переключиться в 3D-вид

На этом этапе модель уже должна читаться как объем: стены, окна, двери, плиты, лестницы и ограждения. Пользователь вращает вид, проверяет пересечения, лишние элементы и пропущенные проемы.

Шаг 12. Получить секцию или фасад

Создается линия секции или фасада, затем формируется 2D-представление. Полученный вид проверяется и оформляется: размеры, отметки, подписи, штриховки, линии.

Шаг 13. Оформить Layout

В Layout добавляется рамка, штамп, видовой экран, масштаб и необходимые таблицы. План, фасад и секция размещаются на листе.

Шаг 14. Вывести PDF

Через Plot или PDF Printer пользователь выводит лист в PDF. Перед передачей нужно проверить масштаб, толщины линий, видимость слоев, шрифты, рамку и штамп.

Практический сценарий: использовать IFC/RVT как подложку

Работа с BIM-подложками — один из ключевых сценариев ActCAD BIM Premium. Он нужен, когда модель приходит от внешней команды, а пользователь работает в DWG.

Шаг 1. Открыть рабочий DWG

Лучше не подключать BIM-подложку в перегруженный файл. Оптимально создать отдельную координационную копию.

Шаг 2. Проверить единицы

Единицы DWG должны соответствовать подложке. Если единицы не совпадают, модель может вставиться в неправильном масштабе.

Шаг 3. Выполнить BIMATTACH

В командной строке вводится BIMATTACH. Затем выбирается IFC, RVT или RFA-файл.

Шаг 4. Разместить подложку

Пользователь задает точку вставки, масштаб и поворот. Если проект использует координаты, нужно особенно внимательно контролировать положение модели.

Шаг 5. Открыть BIMPANE

Команда BIMPANE открывает панель управления BIM-подложкой. Через нее настраивается видимость уровней, типов объектов и отдельных компонентов.

Шаг 6. Оставить нужные категории

Например, для архитектурной проверки можно оставить стены, двери, окна, плиты и лестницы. Для инженерной трассировки — перекрытия, шахты, помещения и несущие элементы.

Шаг 7. Привязаться к BIM-геометрии

Пользователь включает объектные привязки и строит DWG-геометрию поверх BIM-подложки. Так можно получить точные контуры, схемы, планы и вспомогательные линии.

Шаг 8. При необходимости использовать BIMIMPORT

Если подложку нужно превратить в редактируемую геометрию, применяется BIMIMPORT. Перед этим лучше сохранить копию файла.

Шаг 9. Проверить результат

После подключения или импорта нужно проверить:

• масштаб;

• координаты;

• слои;

• видимость;

• точность привязок;

• количество объектов;

• производительность файла;

• корректность DWG-геометрии.

Сильные стороны ActCAD BIM Premium

ActCAD BIM Premium силен там, где нужно совместить DWG-процесс и BIM/AEC-инструменты без резкого перехода на другую методологию.

Привычная DWG-среда

Пользователь работает в знакомой CAD-логике: команды, слои, блоки, свойства, Model/Layout, Plot, Ribbon, Tool Palettes, командная строка. Это снижает порог входа для тех, кто уже работал в AutoCAD-подобных программах.

BIM/AEC-функции внутри CAD

Стены, двери, окна, крыши, плиты, лестницы, ограждения, AEC Style Manager, BIM-подложки, секции и фасады делают программу полезной для архитектурного проектирования, а не только для плоского черчения.

Работа с IFC/RVT/RFA

Поддержка BIM-подложек помогает использовать данные из других BIM-систем. Это особенно важно в смешанных проектах, где одни участники работают в Revit или Archicad, а другие выпускают DWG-документацию.

Convert Polyline to Wall

Преобразование полилиний в стены экономит время при переходе от 2D-плана к 3D-модели. Для обмеров, реконструкций и небольших проектов это одна из самых практичных функций.

Tool Palettes

BIM-вкладки в Tool Palettes ускоряют доступ к архитектурным объектам. Пользователь не тратит время на поиск команд и быстрее собирает модель.

Конвертеры

PDF to DWG, PDF to DXF, Image to DWG/DXF, DWG/DXF Batch Converter и PDF Printer полезны в реальной проектной среде, где исходные данные часто приходят в разных форматах.

Таблицы и данные

Create & Edit Tables, Table Export to CSV, Export Text to CSV/Table, Extract Block Attributes to Excel и Capture CAD Points to CSV помогают связывать чертеж с табличной информацией.

Бессрочная лицензия

Для пользователей, которым важен предсказуемый бюджет, perpetual license — сильный аргумент. Это особенно заметно для небольших бюро, фрилансеров и компаний, которым не нужна дорогая подписочная экосистема.

Ограничения ActCAD BIM Premium

ActCAD BIM Premium нужно оценивать честно. Это сильная CAD/BIM-система, но не универсальная замена всем BIM-платформам.

Не полноценная замена Revit или Archicad во всех сценариях

ActCAD BIM Premium хорошо работает как DWG/BIM-гибрид, но для крупных проектов с глубокой параметрикой, сложными семействами, командной BIM-координацией, облачной совместной работой и строгими BIM-стандартами чаще используют специализированные BIM-платформы.

BIM-функции завязаны на CAD-логику

Это плюс для CAD-пользователей, но минус для тех, кто ожидает полностью модельно-ориентированную BIM-среду. В ActCAD BIM Premium пользователь все равно много работает с DWG, слоями, командами, свойствами и ручной проверкой.

Интерфейс может быть перегруженным для новичка

Ribbon, Tool Palettes, Properties, командная строка, статусная строка, Model/Layout, множество вкладок и команд — это мощно, но новичку без CAD-опыта понадобится время.

Автоматические виды требуют проверки

Секции и фасады ускоряют работу, но не отменяют ручную проверку. Полученный вид нужно оформлять, проверять слои, линии, размеры, штриховки и читаемость.

Крупные BIM-подложки требуют ресурсов

Минимальные системные требования не означают, что на слабом ПК будет комфортно работать с тяжелыми IFC/RVT/RFA. Для больших моделей нужен запас по RAM, SSD и графике.

Сравнение с аналогами

ActCAD BIM Premium лучше сравнивать не с BIM-программами вообще, а с конкретными инструментами, которые решают похожие задачи: AutoCAD Architecture, BricsCAD BIM, Autodesk Revit, Archicad и progeCAD Professional.

ActCAD BIM Premium и AutoCAD Architecture

AutoCAD Architecture — архитектурный инструмент на базе AutoCAD с AEC-объектами, стенами, дверями, окнами и архитектурными компонентами. Он ближе к ActCAD BIM Premium по логике, чем Revit, потому что тоже сохраняет DWG/CAD-подход.

ActCAD BIM Premium интересен тем, кто хочет похожую CAD-логику, работу с DWG и AEC-объектами, но с более доступной моделью владения. AutoCAD Architecture сильнее за счет экосистемы Autodesk, распространенности формата и привычности для крупных организаций, но ActCAD BIM Premium выигрывает для пользователей, которым важны бессрочная лицензия, понятный DWG-процесс и набор встроенных конвертеров.

ActCAD BIM Premium и BricsCAD BIM

BricsCAD BIM — сильный DWG-based BIM-инструмент с акцентом на полноценное BIM-моделирование, IFC-обмен и автоматизацию. Он ближе к ActCAD BIM Premium по идее: BIM внутри DWG-среды. Разница в глубине BIM-процесса и позиционировании.

BricsCAD BIM больше подходит пользователям, которые хотят развивать BIM-авторинг внутри DWG и готовы осваивать более насыщенную BIM-логику. ActCAD BIM Premium выглядит проще и практичнее для тех, кому нужны DWG, AEC-объекты, BIM-подложки, секции, фасады, PDF/DWG-конвертеры и привычная CAD-работа без тяжелого внедрения.

ActCAD BIM Premium и Autodesk Revit

Revit — полноценная BIM-система для архитектуры, конструкций и инженерных разделов. В Revit проект строится вокруг интеллектуальной модели: стены, перекрытия, семейства, спецификации, виды, листы и изменения связаны между собой. Это мощно, но требует другой дисциплины работы.

ActCAD BIM Premium не нужно воспринимать как прямую замену Revit для всех задач. Это CAD/BIM-система для тех, кто работает в DWG, использует BIM-подложки и создает архитектурные объекты в CAD-среде. Revit сильнее в крупных BIM-проектах, совместной работе, параметрических семействах, автоматических спецификациях и координации. ActCAD BIM Premium удобнее там, где проектная реальность остается DWG-центричной.

ActCAD BIM Premium и Archicad

Archicad — архитектурная BIM-система с сильным модельным подходом, документацией, IFC-обменом и командной работой через BIMcloud. Он хорошо подходит архитектурным бюро, которые строят весь процесс вокруг BIM-модели.

ActCAD BIM Premium проще по внедрению для CAD-пользователей. Он не требует перестраивать всю методологию бюро под архитектурную BIM-модель. Если задача — создавать DWG-чертежи, использовать AEC-объекты, открывать BIM-подложки и выпускать документацию в привычном CAD-процессе, ActCAD BIM Premium будет практичнее. Если задача — вести крупный архитектурный проект как единую BIM-модель с глубокой документационной связностью, Archicad сильнее.

ActCAD BIM Premium и progeCAD Professional

progeCAD Professional — DWG-совместимая CAD-система, которую часто рассматривают как альтернативу AutoCAD. По логике она ближе к ActCAD, чем Revit или Archicad. Сравнение здесь идет вокруг DWG-совместимости, интерфейса, цены, конвертеров, дополнительных инструментов и BIM/AEC-возможностей.

ActCAD BIM Premium интересен тем, что объединяет DWG-черчение, 3D, AEC-объекты, BIM-подложки, таблицы, PDF-конвертацию, блоки и бессрочную лицензию в одном пакете. При выборе между ActCAD и progeCAD нужно смотреть на конкретные рабочие задачи: нужны ли IFC/RVT/RFA-подложки, AEC Style Manager, Convert Polyline to Wall, AEC Section Views и BIM Tool Palettes.

Сводная таблица

Параметр	ActCAD BIM Premium	AutoCAD Architecture	BricsCAD BIM	Revit	Archicad	progeCAD Professional
Основная логика	DWG/CAD + BIM/AEC	AutoCAD + AEC	DWG-based BIM	полноценный BIM	архитектурный BIM	DWG/CAD
DWG-процесс	сильный	сильный	сильный	вторичный	есть импорт/экспорт	сильный
AEC-объекты	есть	есть	есть	BIM-элементы	BIM-элементы	зависит от набора функций
IFC	подложки/работа с BIM	обмен через экосистему	импорт/экспорт IFC	импорт/экспорт	сильный OPEN BIM	зависит от версии и функций
RVT/RFA	подложки	через Autodesk-среду	через IFC/обмен	родная среда RVT	обмен через форматы	зависит от функций
Секции/фасады	AEC Section Views, AEC Elevations	есть архитектурные виды	есть BIM-документация	сильная связность видов	сильная связность видов	CAD-подход
Порог входа для CAD-пользователя	низкий	низкий/средний	средний	высокий	средний/высокий	низкий
Бессрочная лицензия	сильная сторона	обычно подписочная модель	зависит от лицензирования	подписочная модель	зависит от поставки	часто доступна бессрочная
Лучший сценарий	DWG+BIM без тяжелого внедрения	AEC в AutoCAD-среде	DWG-based BIM	крупный BIM-проект	архитектурный BIM-процесс	DWG-черчение

Кому подойдет ActCAD BIM Premium

ActCAD BIM Premium подойдет пользователям, которым нужна практичная CAD/BIM-программа для проектирования зданий и работы с DWG.

Архитекторам, работающим в DWG

Если архитектор привык к CAD-командам, слоям, блокам, размерам и листам, ActCAD BIM Premium позволяет сохранить этот процесс и добавить стены, окна, двери, плиты, фасады, секции и BIM-подложки.

Небольшим проектным бюро

Для небольшого бюро важны стоимость, совместимость, скорость внедрения и универсальность. ActCAD BIM Premium закрывает 2D, 3D, BIM-подложки, таблицы, PDF и DWG без необходимости строить сложную BIM-инфраструктуру.

Инженерам AEC

Инженеры могут использовать программу для DWG-чертежей, координации с BIM-моделями, работы с PDF, таблицами, атрибутами, блоками и 3D-геометрией.

Фрилансерам

Фрилансеру часто нужно открывать разные файлы, быстро править чертежи, выпускать PDF, работать с планами, конвертировать PDF/DWG/DXF и не платить дорогую подписку. ActCAD BIM Premium хорошо подходит под такой сценарий.

Пользователям AutoCAD-подобных программ

Тем, кто уже знает команды LINE, PLINE, OFFSET, TRIM, EXTEND, MOVE, COPY, ROTATE, LAYER, BLOCK, PLOT, будет проще освоить ActCAD BIM Premium. Логика интерфейса и команд не требует полного переобучения.

Компаниям с DWG-архивом

Если у компании накоплены сотни DWG-файлов, блоков, шаблонов и печатных стилей, переход на ActCAD BIM Premium может быть мягче, чем переход в полностью другую BIM-систему.

Кому ActCAD BIM Premium не подойдет

ActCAD BIM Premium не стоит выбирать только потому, что в названии есть BIM. Нужно понимать реальную задачу.

Крупным BIM-командам с Revit/Archicad-стандартом

Если вся компания работает в Revit или Archicad, использует централизованные модели, BIM-координацию, облачные процессы, семейства, классификаторы, автоматические спецификации и строгие BIM-регламенты, ActCAD BIM Premium будет скорее дополнительным DWG-инструментом, а не основной платформой.

Тем, кому нужна глубокая параметрика

Если проект строится на сложных семействах, зависимостях, автоматических ведомостях, параметрических узлах и связанной модели, лучше смотреть в сторону специализированных BIM-систем.

Новичкам без CAD-базы

ActCAD BIM Premium не является максимально простым визуальным конструктором. Новичку нужно понимать слои, координаты, привязки, команды, размеры, блоки, печать и DWG-логику. Без этого программа может показаться сложной.

Тем, кому нужна маркетинговая визуализация

Встроенный рендер полезен, но для фотореалистичных интерьерных и экстерьерных презентаций лучше использовать отдельные визуализаторы.

Итоговая оценка

ActCAD BIM Premium — сильная DWG/BIM-система для тех, кто хочет проектировать здания в привычной CAD-среде и при этом использовать архитектурные объекты, 3D-модель, BIM-подложки, секции, фасады, таблицы, блоки и конвертеры. Программа особенно хорошо подходит пользователям, которым важны DWG/DXF, AEC-объекты, IFC/RVT/RFA-подложки, Tool Palettes, PDF to DWG, PDF to DXF, Image to DWG/DXF, ActCAD PDF Printer и бессрочная лицензия.

Ее не нужно воспринимать как полную замену Revit или Archicad для всех BIM-сценариев. Правильнее оценивать ActCAD BIM Premium как практичный CAD/BIM-инструмент для DWG-ориентированного проектирования, где BIM-функции помогают, но не ломают привычный процесс.

Самый сильный сценарий программы — небольшие и средние архитектурные проекты, реконструкции, DWG-документация, работа с чужими BIM-моделями как подложками, создание 3D-стен из 2D-полилиний, выпуск фасадов и секций, подготовка листов и обмен файлами с подрядчиками.

Для пользователя, который каждый день работает с чертежами и хочет добавить BIM-возможности без перехода в тяжелую модельную среду, ActCAD BIM Premium выглядит рациональным и практичным выбором.
