Самостоятельное проектирование частного дома начинается не с выбора цвета фасада и не с поиска красивой картинки в интернете. Сначала нужно определить требования семьи, изучить участок, выбрать разумную этажность, распределить помещения, проверить маршруты перемещения, расставить крупную мебель и только после этого переходить к объёмной модели.

Работа над проектом дома своими руками помогает заранее увидеть неудобные решения: тесную прихожую, длинный коридор, лестницу в неудачном месте, недостаток хранения, удалённую от стояка ванную комнату, узкий проход между кухонным гарнитуром и столом, конфликт окон с мебелью или слишком сложную форму кровли. Чем раньше обнаружена проблема, тем проще исправить планировку без лишних затрат.

Самостоятельно можно подготовить полноценную концепцию будущего дома:

• схему размещения здания на участке;

• поэтажные планы;

• список и площади помещений;

• расстановку мебели;

• расположение окон и дверей;

• предварительную схему лестницы;

• фасады;

• объёмную 3D-модель;

• предварительную конфигурацию крыши;

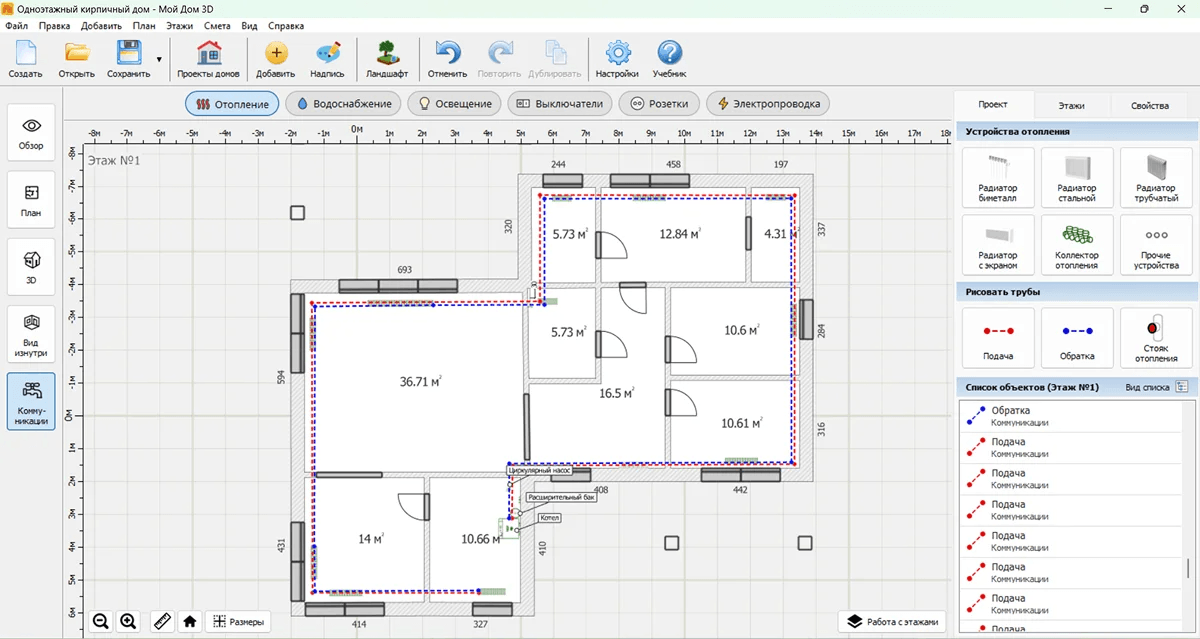

• черновую схему инженерных коммуникаций;

• перечень решений для обсуждения со специалистами;

• исходные данные для предварительного расчёта стоимости.

При этом визуальная модель не заменяет расчёты фундамента, несущих конструкций, перекрытий, стропильной системы, электроснабжения, отопления, вентиляции, водоснабжения и канализации. Эти части документации требуют профильной проверки. Самостоятельный проект нужен для того, чтобы сформулировать требования, убрать противоречия и передать специалистам уже продуманную основу.

Что должно получиться в результате

Перед началом работы полезно понимать, какие материалы понадобятся на финальном этапе.

Материал	Для чего он нужен
Схема участка	Показывает границы, подъезд, въезд, расположение дома, парковку, террасу, дорожки и хозяйственные зоны
План первого этажа	Фиксирует наружный контур, перегородки, помещения, двери, окна, лестницу, сантехнику и мебель
План второго этажа	Помогает согласовать вертикальные связи, лестничный проём, санузлы, спальни и несущие элементы
Таблица помещений	Позволяет контролировать общую площадь и не увеличивать дом бесконтрольно
План мебели	Показывает реальные проходы, удобство открывания дверей и возможность разместить оборудование
Фасады	Позволяют проверить пропорции здания и расположение проёмов
Разрезы	Показывают высоты этажей, перекрытия, лестницу, мансарду и форму крыши
Схема кровли	Помогает оценить сложность геометрии и количество примыканий
Черновая схема инженерных сетей	Нужна для обсуждения расположения оборудования, сантехники, розеток, освещения и отопления
3D-модель	Упрощает визуальную проверку проекта и сравнение нескольких вариантов
Предварительная смета	Показывает, насколько выбранная площадь и конфигурация соответствуют бюджету

Составьте подробное техническое задание

Самая частая ошибка при самостоятельной работе — начинать рисовать комнаты без списка требований. В результате площадь быстро растёт, помещения оказываются несвязанными между собой, а важные хозяйственные зоны добавляются в последний момент.

Сначала опишите повседневную жизнь семьи. Нужны не абстрактные пожелания, а конкретные сценарии:

• сколько человек постоянно живёт в доме;

• приезжают ли гости с ночёвкой;

• нужен ли отдельный кабинет;

• работают ли жильцы удалённо;

• требуется ли игровая комната;

• нужна ли мастерская;

• будет ли храниться спортивный инвентарь;

• сколько сезонных вещей находится в доме;

• где размещаются стиральная и сушильная машины;

• нужен ли отдельный вход в котельную;

• требуется ли кладовая рядом с кухней;

• нужен ли выход из гостиной на террасу;

• сколько автомобилей находится на участке;

• где хранятся садовая техника, велосипеды и инструменты;

• будет ли дом использоваться круглый год.

После этого заполните таблицу помещений.

Зона	Что определить заранее
Прихожая	Место для верхней одежды, обуви, зеркала, скамьи, шкафа и прохода в жилую часть
Кухня	Длина рабочей поверхности, холодильник, мойка, плита, духовка, посудомоечная машина, шкафы, остров или стол
Гостиная	Диван, кресла, телевизор, камин, книжные шкафы, проход на террасу
Столовая	Количество посадочных мест и связь с кухней
Спальни	Кровать, шкафы, проходы, рабочее место, окна
Детские	Кровать, хранение, рабочий стол, свободная зона
Кабинет	Стол, кресло, хранение документов, освещение
Санузлы	Сантехника, хранение, вентиляция, связь со стояками
Постирочная	Стиральная машина, сушильная машина, корзины, хозяйственный шкаф
Котельная	Оборудование, доступ для обслуживания, вентиляция, отдельный вход
Кладовая	Продукты, бытовая техника, хозяйственные принадлежности
Гардеробные	Повседневная одежда, сезонные вещи, чемоданы
Лестница	Форма, площадь, подходы, ограждения и высота над головой
Терраса	Связь с кухней-гостиной, ориентация и выход на участок

Не стремитесь добавить отдельную комнату для каждой функции. Несколько задач объединяются без ущерба для удобства: кухня и столовая, гостевая спальня и кабинет, постирочная и хозяйственная кладовая. Важнее не количество помещений, а логика использования дома.

Изучите участок до начала планировки

План дома нельзя разрабатывать отдельно от территории. Один и тот же набор помещений требует разной компоновки на вытянутом, угловом, наклонном или затенённом участке.

Что нанести на схему участка

Подготовьте простой план территории и отметьте:

1. Границы участка.

2. Размеры каждой стороны.

3. Направление на север.

4. Подъездную дорогу.

5. Место въезда.

6. Существующие строения.

7. Крупные деревья.

8. Перепады высот.

9. Соседние здания.

10. Возможные точки подключения коммуникаций.

11. Зоны с длительной тенью.

12. Место парковки.

13. Будущую террасу.

14. Хозяйственную часть.

15. Дорожки и проходы.

Дом не должен перекрывать удобный проезд, занимать всю свободную площадь или оставлять узкие бесполезные полосы земли. Продумайте не только красивый вид из окон, но и повседневные перемещения: путь от автомобиля до входа, доставку продуктов на кухню, вынос мусора, обслуживание котельной, доступ к саду и хранение инвентаря.

Почему важны геодезия и геология

Геодезическая съёмка показывает рельеф, высотные отметки, границы и расположение объектов. Геологические исследования дают данные о грунтах и грунтовых водах. Эти сведения влияют на выбор фундамента, расположение дома, дренаж, земляные работы и допустимость цокольного этажа.

Не выбирайте фундамент только по опыту соседей. Даже на соседних участках условия отличаются. На этапе самостоятельного проектирования достаточно зарезервировать место дома и зафиксировать исходные данные. Расчёт основания выполняется после изучения участка и нагрузки от здания.

Как перенести участок в Мой Дом 3D

В верхней части интерфейса Мой Дом 3D расположен раздел Ландшафт. Он нужен для перехода от изолированной модели здания к общей композиции участка. Сначала соберите корпус дома, затем оцените его положение относительно территории, входа и зон отдыха. На этом этапе полезно сохранить несколько версий проекта с разной посадкой здания.

Выберите разумную форму дома

Для первой самостоятельной модели лучше использовать компактный прямоугольный или близкий к прямоугольному контур. Простая форма облегчает планировку, сокращает количество сложных примыканий и упрощает проверку кровли.

Выступы, эркеры, сложные углы, перепады высот и многочисленные навесы добавляют выразительности фасаду, но требуют осознанного применения. Каждый дополнительный элемент должен решать конкретную задачу: расширять гостиную, формировать входную группу, закрывать террасу от осадков или улучшать освещение.

Сравнение вариантов

Решение	Преимущества	Что требует особого внимания
Прямоугольный дом	Понятная планировка, простая кровля, меньше сложных узлов	Фасад нужно сделать выразительным за счёт материалов, окон и входной группы
Г-образный дом	Удобная защищённая терраса, разделение зон	Внутренний угол усложняет кровлю
Дом с эркером	Больше света и интереснее интерьер	Дополнительные углы, примыкания и отделка
Дом с верандой	Переход между жилой частью и участком	Нужно заранее определить утепление и сценарий использования
Дом с пристроенным гаражом	Удобный доступ из автомобиля	Требуется продуманная связь с прихожей и хозяйственной зоной

Не добавляйте архитектурные детали только ради внешнего вида. На раннем этапе полезнее получить устойчивую планировочную схему, а затем постепенно усложнить объём.

Определите этажность

Выбор этажности зависит от площади участка, состава семьи, бюджета и отношения жильцов к лестнице.

Вариант	Подходит для	Преимущества	Ограничения
Одноэтажный дом	Семьи, которым важны простые маршруты без лестницы	Все помещения находятся на одном уровне, удобно перемещаться между комнатами	Требуется большая площадь застройки
Двухэтажный дом	Участки с ограниченной свободной площадью	Общие и приватные помещения легко разделить по этажам	Лестница занимает место и требует тщательной проверки
Дом с мансардой	Компактные проекты с использованием пространства под крышей	Часть площади размещается внутри кровельного объёма	Наклонные стены усложняют меблировку
Дом с цоколем	Участки, где технические и хозяйственные помещения нужно отделить от жилых	Дополнительная полезная площадь	Требуется серьёзная проработка гидроизоляции, вентиляции и земляных работ

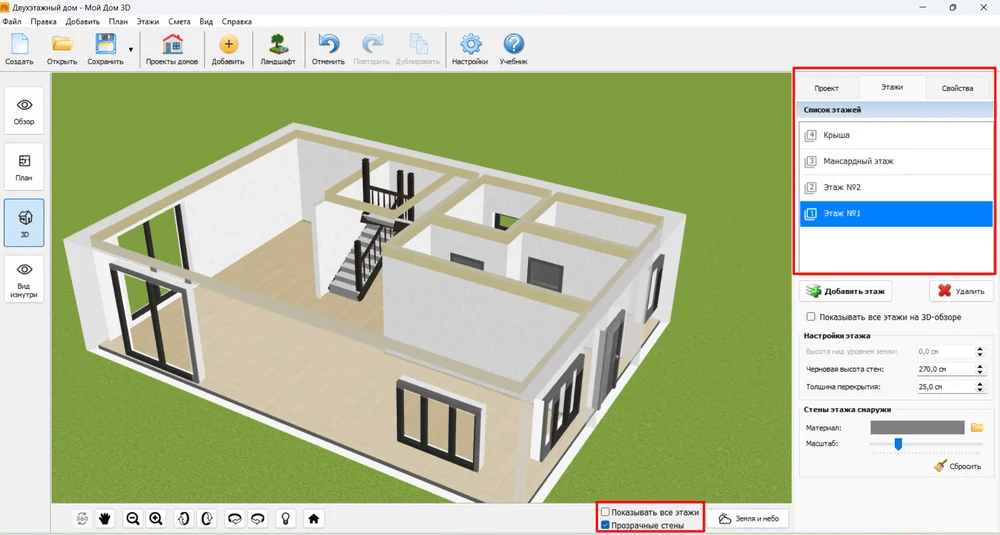

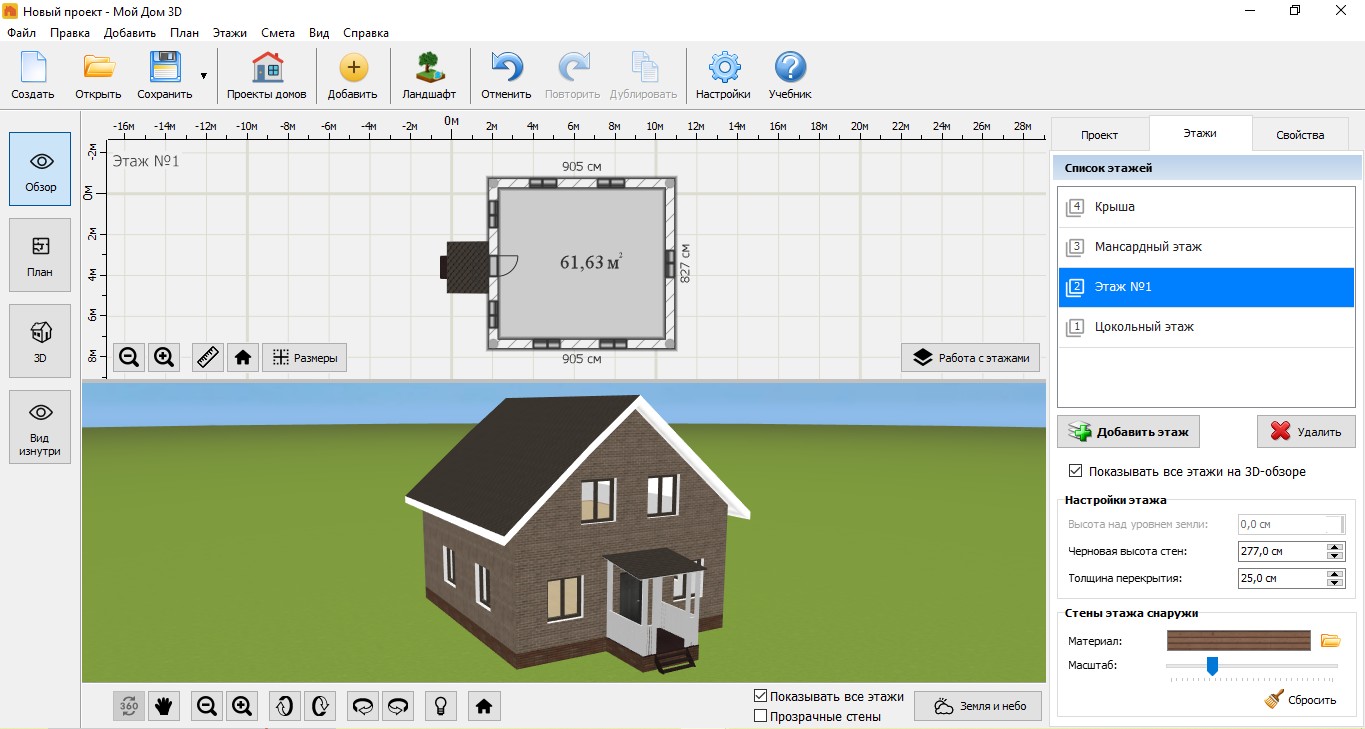

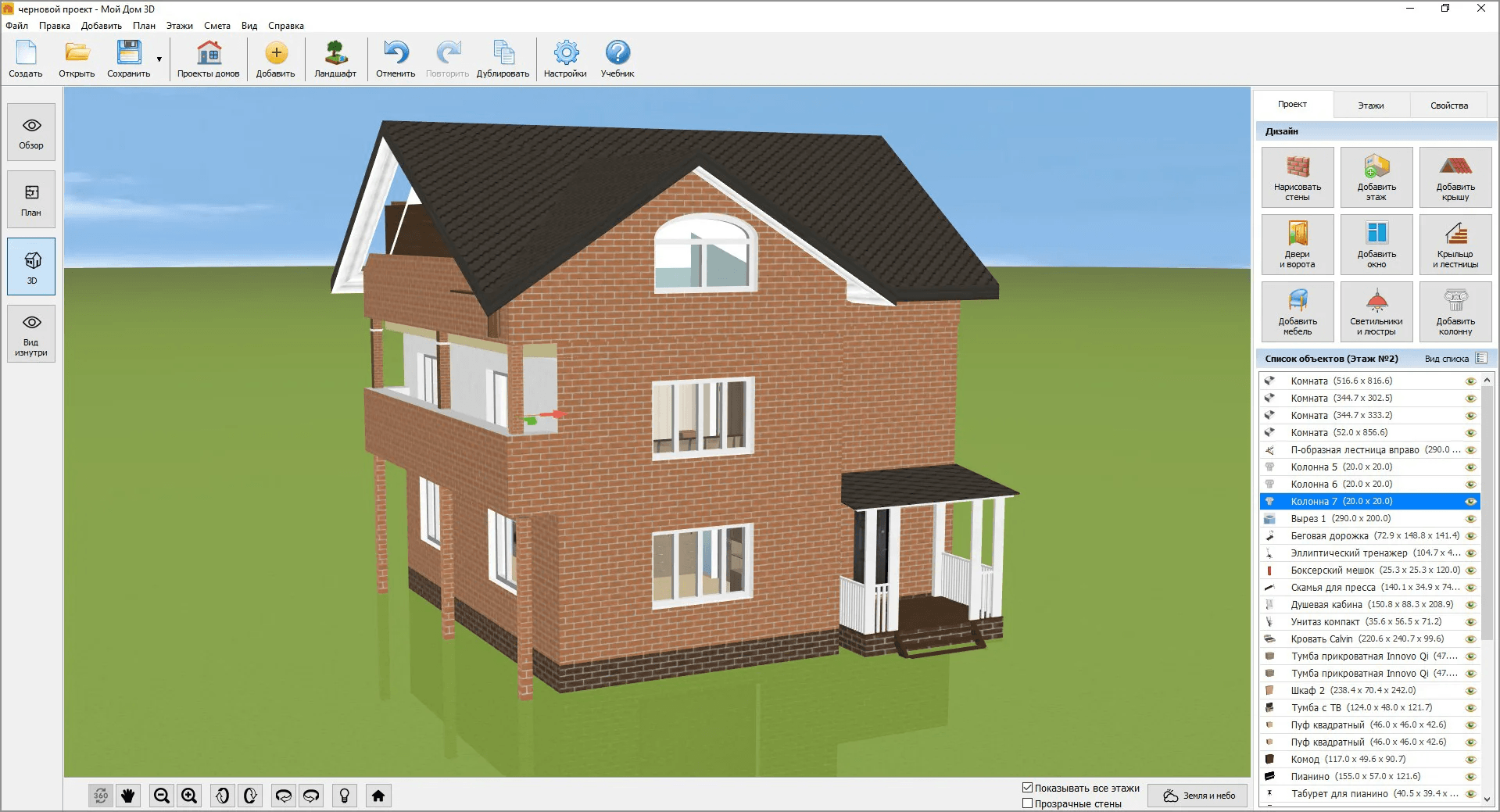

Как добавить этаж в Мой Дом 3D

Откройте раздел Этажи. В правой панели нажмите Добавить этаж. Для каждого уровня задайте высоту стен, толщину перекрытия и отметку потолка. В программе отдельно настраиваются обычный этаж, цоколь и мансарда. После добавления второго уровня сразу проверьте положение лестничного проёма и вертикальное совпадение основных стен.

Разделите дом на функциональные зоны

Удобный дом строится вокруг маршрутов, а не вокруг списка комнат. Каждое помещение должно находиться там, где им ежедневно удобно пользоваться.

Входная зона

Прихожая принимает на себя грязь, влагу и сезонные вещи. В ней нужно предусмотреть:

• шкаф для верхней одежды;

• место для обуви;

• скамью;

• зеркало;

• свободную площадку у двери;

• проход в жилую часть;

• связь с гостевым санузлом;

• удобный маршрут от парковки.

Маленькая прихожая быстро превращается в перегруженный проход. Избыточно большая прихожая, наоборот, отнимает площадь у жилых комнат. Проверьте её с помощью реальной мебели, а не только условного прямоугольника на плане.

Общая зона

Кухня, столовая и гостиная часто объединяются в одно пространство. При этом каждая функция сохраняет понятные границы:

• кухонный гарнитур не перекрывает проход;

• обеденный стол не мешает открывать шкафы;

• диван не стоит на пути к террасе;

• телевизор расположен с учётом света из окон;

• дверь в кладовую находится рядом с кухней;

• путь от входа до стола не проходит через рабочую зону приготовления еды.

Приватная зона

Спальни размещают дальше от входа и шумных помещений. Для каждой спальни проверьте не только площадь, но и расстановку:

• кровать;

• прикроватные тумбы;

• шкаф;

• свободный проход;

• открывание двери;

• доступ к окну;

• место для рабочего стола;

• связь с санузлом.

Комната с хорошей площадью на бумаге оказывается неудобной, когда дверь, окно и шкаф занимают одну стену. Поэтому мебель нужно расставлять сразу после перегородок.

Техническая зона

Котельная, постирочная, кладовая и хозяйственный шкаф не должны появляться в конце работы. Их размеры и расположение влияют на весь план.

Продумайте:

• доступ к оборудованию;

• возможность обслуживания;

• хранение бытовой химии;

• размещение стиральной и сушильной машин;

• место для уборочного инвентаря;

• связь с санузлами и кухней;

• внешний вход в котельную;

• вентиляцию.

Мокрые зоны

Кухню, санузлы, постирочную и котельную удобно группировать. Это делает инженерную схему понятнее и уменьшает количество протяжённых трасс. В двухэтажном доме санузлы разных уровней логично располагать друг над другом или рядом по вертикали.

Проверьте маршруты перемещения

После черновой расстановки комнат мысленно пройдите по дому несколько раз.

Утренний маршрут

Проверьте путь:

1. Спальня.

2. Санузел.

3. Гардероб.

4. Кухня.

5. Выход к автомобилю.

Возвращение с покупками

Проверьте путь:

1. Парковка.

2. Вход.

3. Прихожая.

4. Кладовая.

5. Холодильник.

6. Кухонная рабочая поверхность.

Приём гостей

Проверьте путь:

1. Вход.

2. Гардероб.

3. Гостевой санузел.

4. Гостиная.

5. Столовая.

6. Терраса.

Хозяйственный маршрут

Проверьте путь:

1. Улица.

2. Котельная.

3. Хозяйственная кладовая.

4. Постирочная.

5. Санузел.

6. Технические точки обслуживания.

Маршруты не должны пересекаться без необходимости. Например, путь к гостевому санузлу не должен проходить через спальню, а доставка продуктов не должна требовать обхода всего дома.

Нарисуйте первый поэтажный план

Начать можно на бумаге в клетку, но цифровой вариант удобнее для сравнения нескольких компоновок. Бумажный эскиз помогает быстро искать идеи, а программа нужна для проверки размеров и дальнейшего развития проекта.

Порядок работы

1. Нарисуйте наружный контур здания.

2. Укажите общие размеры.

3. Наметьте несущие стены.

4. Добавьте внутренние перегородки.

5. Разместите входную дверь.

6. Распределите помещения.

7. Добавьте окна.

8. Расставьте сантехнику.

9. Разместите лестницу.

10. Добавьте крупную мебель.

11. Подпишите комнаты.

12. Проверьте площади.

13. Нанесите внутренние размеры.

14. Сохраните отдельную версию.

15. Создайте второй вариант планировки.

Не стремитесь сразу получить идеальный результат. Сравните несколько схем. Один вариант часто выигрывает по площади, второй — по удобству кухни, третий — по расположению спальни. После сравнения легче собрать сбалансированный план.

Как нарисовать стены в Мой Дом 3D

В разделе проекта нажмите Нарисовать стены. Выберите тип: внешняя стена, внутренняя стена или перегородка. Нарисуйте наружный контур, затем добавьте внутренние элементы. После выделения объекта параметры отображаются в правой панели Свойства.

При наличии готового бумажного эскиза загрузите подложку в формате JPG или PNG и обведите стены поверх изображения. Подложка ускоряет перенос чернового плана, но размеры всё равно нужно проверить вручную.

Окна добавляются отдельным инструментом в разделе проекта. После размещения выделите окно и скорректируйте параметры через панель Свойства. Затем добавьте двери и убедитесь, что направление открывания не конфликтует с мебелью и проходами.

Расставьте мебель до работы над фасадом

Пустой план почти всегда выглядит просторнее реального интерьера. Поэтому крупные предметы нужно добавлять сразу.

Что поставить в первую очередь

• кровати;

• шкафы;

• кухонный гарнитур;

• холодильник;

• обеденный стол;

• диван;

• телевизор;

• рабочие столы;

• сантехнику;

• стиральную и сушильную машины;

• хозяйственные шкафы;

• оборудование котельной.

Мелкий декор не нужен. На этом этапе важно проверить геометрию пространства.

Что проверить после расстановки

• свободное открывание дверей;

• доступ к окнам;

• проходы между мебелью;

• возможность выдвинуть ящики;

• использование кухонной техники;

• доступ к сантехнике;

• расположение радиаторов;

• свободный подход к шкафам;

• место для уборки;

• возможность занести крупную мебель после строительства.

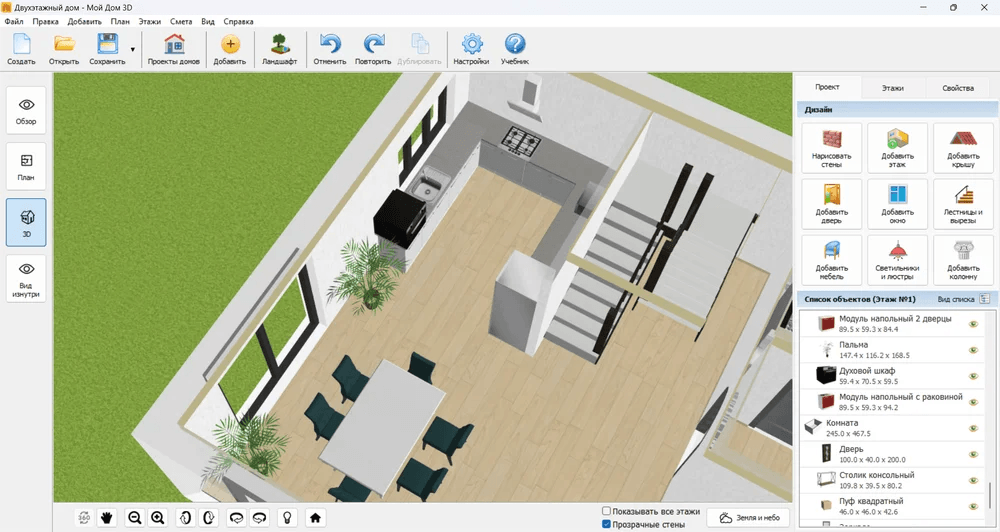

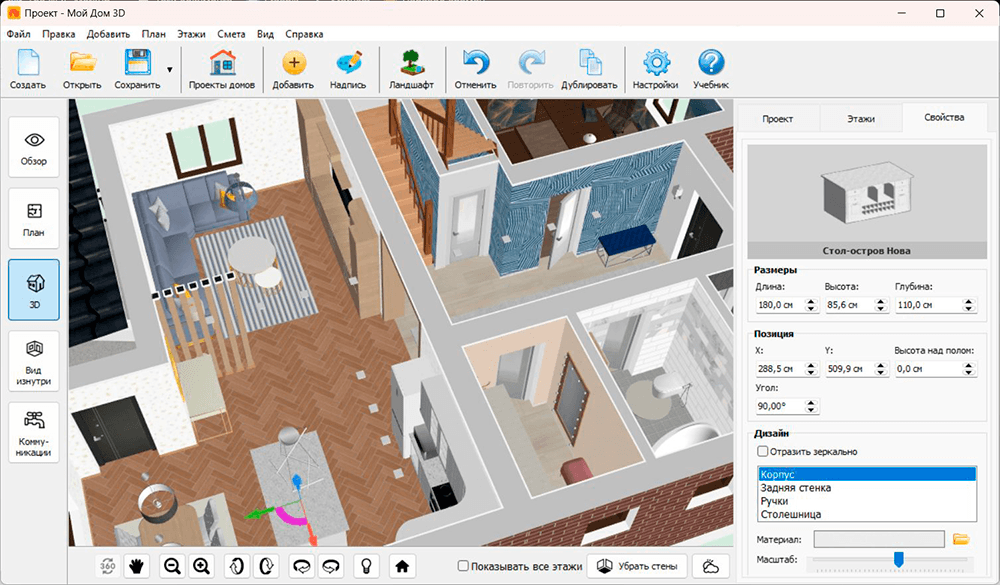

В Мой Дом 3D предметы интерьера добавляются после сборки корпуса здания. Такой порядок помогает сначала утвердить стены, окна и двери, а затем проверить удобство комнат в объёме.

Продумайте лестницу на раннем этапе

Лестница влияет сразу на два этажа. Ошибка в её расположении приводит к потере площади, неудобным проходам и конфликтам с дверями.

До завершения планировки определите:

• форму лестницы;

• направление подъёма;

• расположение нижней и верхней площадки;

• размер проёма;

• подходы;

• свободное место перед первой ступенью;

• высоту над головой;

• расположение окон;

• освещение;

• ограждения;

• место под лестницей.

Не оставляйте лестницу на финальный этап. После добавления второго этажа проверьте, куда приходит верхняя площадка. Она не должна упираться в дверь спальни, перекрывать проход или создавать бесполезный коридор.

В Мой Дом 3D лестница добавляется как отдельный объект. После размещения оцените её на плане и в режиме просмотра изнутри.

Учитывайте конструктивную логику

На этапе самостоятельной работы не нужно выполнять расчёты, но планировка должна оставаться понятной с точки зрения конструкции.

Что проверить

1. Основные стены верхнего этажа не должны располагаться случайным образом относительно нижнего уровня.

2. Большие открытые пространства требуют отдельной проверки пролётов.

3. Широкие оконные проёмы влияют на стены и фасады.

4. Лестничный проём нужно учитывать при разработке перекрытия.

5. Цокольный этаж требует отдельной проверки участка и грунтовых вод.

6. Пристроенные террасы, навесы и крыльцо нужно показать на общей схеме.

7. Форма дома напрямую влияет на конфигурацию основания и кровли.

Цель самостоятельного проекта — не заменить конструктора, а передать ему логичный план без случайных решений.

Выберите форму крыши

Крыша должна соответствовать контуру здания. Чем больше внутренних углов, пристроек и перепадов высот, тем сложнее кровельная схема.

Тип крыши	Где уместен	Что проверить
Двускатная	Компактный прямоугольный дом	Высоту конька, фронтоны, расположение окон
Вальмовая	Дом с выразительными фасадами со всех сторон	Геометрию скатов, водоотведение, примыкания
Односкатная	Современный компактный объём	Направление уклона, высоты фасадов, водоотведение
Ломаная	Дом с жилой мансардой	Удобство внутренних помещений и размещение мебели
Плоская	Современная архитектура	Водоотведение, обслуживание и конструктивное решение

На первом варианте проекта выбирайте простую форму. Сложную кровлю стоит применять только после проверки её связи с планом и фасадами.

Как проверить крышу в Мой Дом 3D

После создания этажей добавьте крышу и перейдите к 3D-просмотру. Осмотрите здание со всех сторон. Проверьте, не выглядит ли крыша перегруженной, согласуется ли она с выступами и не образует ли лишние сложные участки. После этого настройте фасадные материалы и сравните несколько вариантов отделки.

Продумайте инженерные сети до финальной меблировки

Коммуникации влияют на планировку сильнее, чем кажется на первом эскизе. Ошибки обнаруживаются поздно, когда сантехника уже распределена по удалённым помещениям, розетки находятся за шкафами, а оборудование котельной невозможно удобно обслуживать.

Электрика

На черновом плане отметьте:

• электрощит;

• ввод;

• розетки;

• выключатели;

• потолочные светильники;

• бра;

• подсветку кухни;

• питание крупной техники;

• точки для роутера;

• наружное освещение;

• питание ворот;

• линии для террасы;

• резервные точки.

Сначала расставьте мебель и технику, затем добавляйте розетки. Такой порядок исключает бессмысленные точки за шкафами и нехватку питания рядом с рабочими местами.

Водоснабжение и канализация

Отметьте:

• кухонную мойку;

• посудомоечную машину;

• унитазы;

• раковины;

• ванну;

• душевые;

• стиральную машину;

• котельную;

• наружные краны;

• стояки;

• точки подключения.

Санузлы, кухня и постирочная должны образовывать понятную схему. Чем меньше случайно разнесённых мокрых зон, тем проще обсуждать коммуникации со специалистом.

Отопление

На плане покажите:

• котельную;

• отопительное оборудование;

• радиаторы;

• тёплые полы;

• коллекторные узлы;

• зоны, требующие отдельного регулирования;

• доступ для обслуживания.

Вентиляция

Проверьте:

• кухню;

• санузлы;

• котельную;

• постирочную;

• гардеробные;

• помещения без удобного естественного проветривания.

Как нанести коммуникации в Мой Дом 3D

Откройте раздел Коммуникации. В программе предусмотрены инструменты для работы с электрикой, отоплением, водоснабжением и канализацией. Наносите точки после расстановки мебели и оборудования. Затем переключитесь на план и последовательно проверьте каждую комнату.

Подготовьте фасады и разрезы

Фасад нельзя рассматривать отдельно от интерьера. Каждое окно связано с конкретной комнатой, мебелью и освещением.

Что проверить на фасадах

• ритм окон;

• размеры проёмов;

• высоту подоконников;

• расположение входа;

• крыльцо;

• навес;

• террасу;

• балкон;

• цоколь;

• материалы отделки;

• сочетание крыши и стен;

• внешний вид дома со стороны въезда;

• внешний вид со стороны сада.

Для чего нужны разрезы

Разрез показывает то, чего не видно на поэтажном плане:

• высоту помещений;

• уровни полов;

• перекрытия;

• лестницу;

• второй свет;

• мансарду;

• кровельный объём;

• цоколь;

• взаимное положение этажей.

Даже упрощённый разрез помогает найти ошибки. Например, на плане лестница выглядит удобно, а в разрезе обнаруживается недостаточная высота над ступенями.

Сохраните несколько версий

Не редактируйте один файл бесконечно. Создавайте отдельные версии после важных изменений:

• исходный контур;

• первый вариант планировки;

• второй вариант;

• версия после расстановки мебели;

• версия после добавления второго этажа;

• версия после работы с крышей;

• версия после инженерных схем;

• итоговая концепция.

Такой порядок помогает вернуться к удачному решению и сравнить изменения без повторной работы.

Какие программы подходят для самостоятельного проектирования дома

Для разработки проекта дома на компьютере не обязательно использовать один инструмент. Один сервис удобен для быстрой планировки, второй — для объёмной модели, третий — для внутренних инженерных листов.

Программа	Основная задача	Подходит для
Мой Дом 3D	Дом целиком: этажи, крыша, фасад, интерьер, коммуникации и смета	Комплексная самостоятельная модель частного дома
Sweet Home 3D	План помещений, мебель, размеры и быстрый 3D-просмотр	Проверка комнат и меблировки
Planner 5D	Визуальная планировка в 2D и 3D	Быстрое сравнение интерьерных вариантов
Floorplanner	Чертёж помещений в браузере, размеры и подложка	Аккуратный поэтажный план
HomeByMe	Планировка, этажи, мебель, материалы и визуальная проверка	Проработка интерьера и объёма

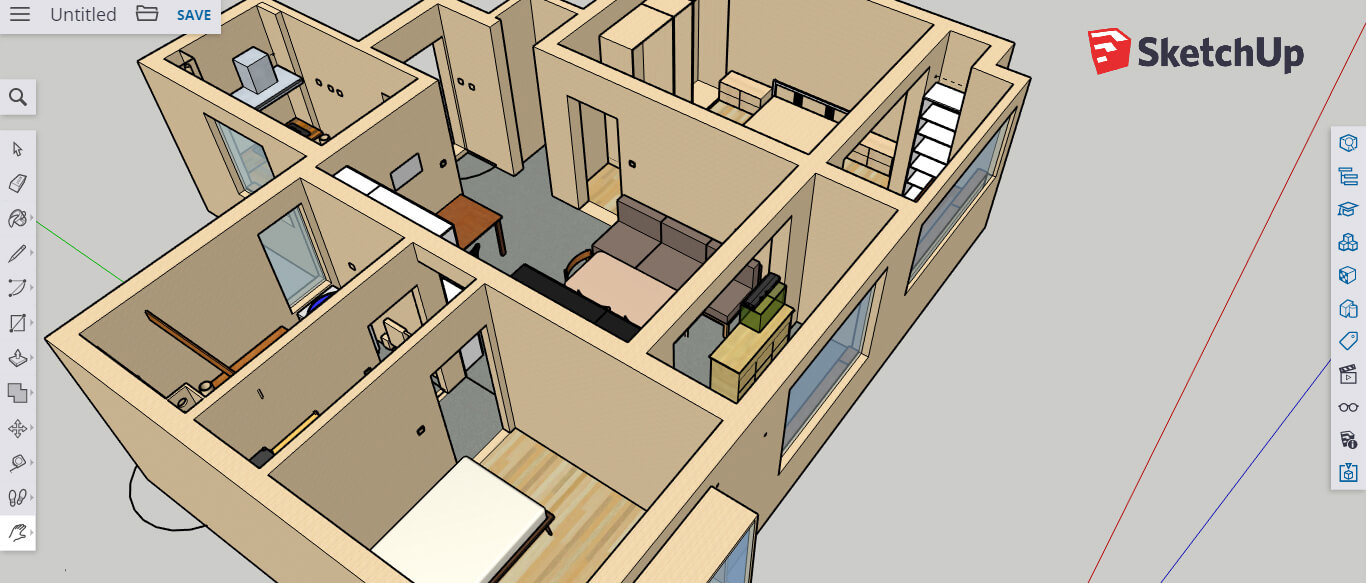

Google SketchUp	Свободное моделирование формы здания	Нестандартная геометрия и фасады

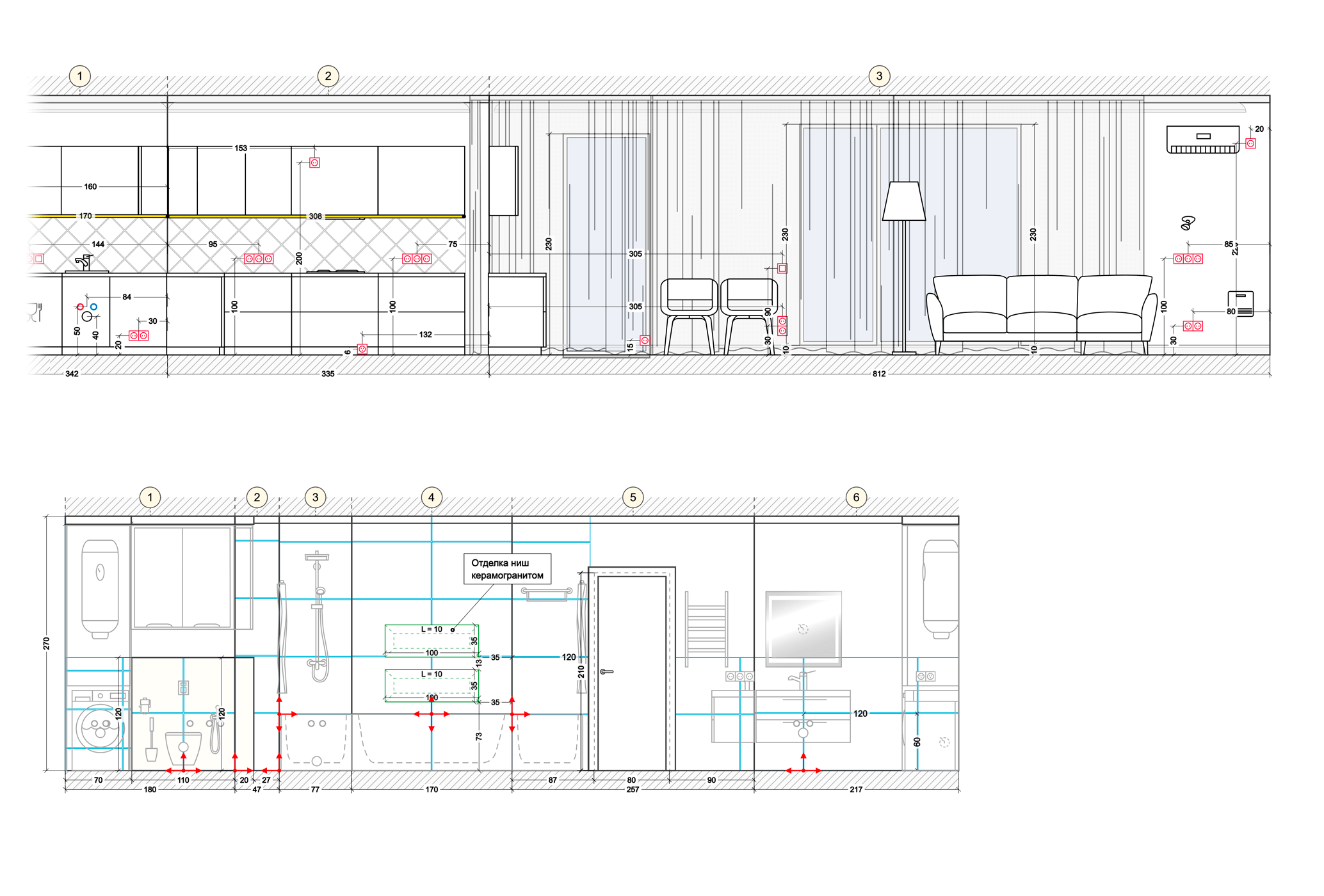

Remplanner	Технические листы внутренних помещений	Электрика, освещение, отделка и ремонт

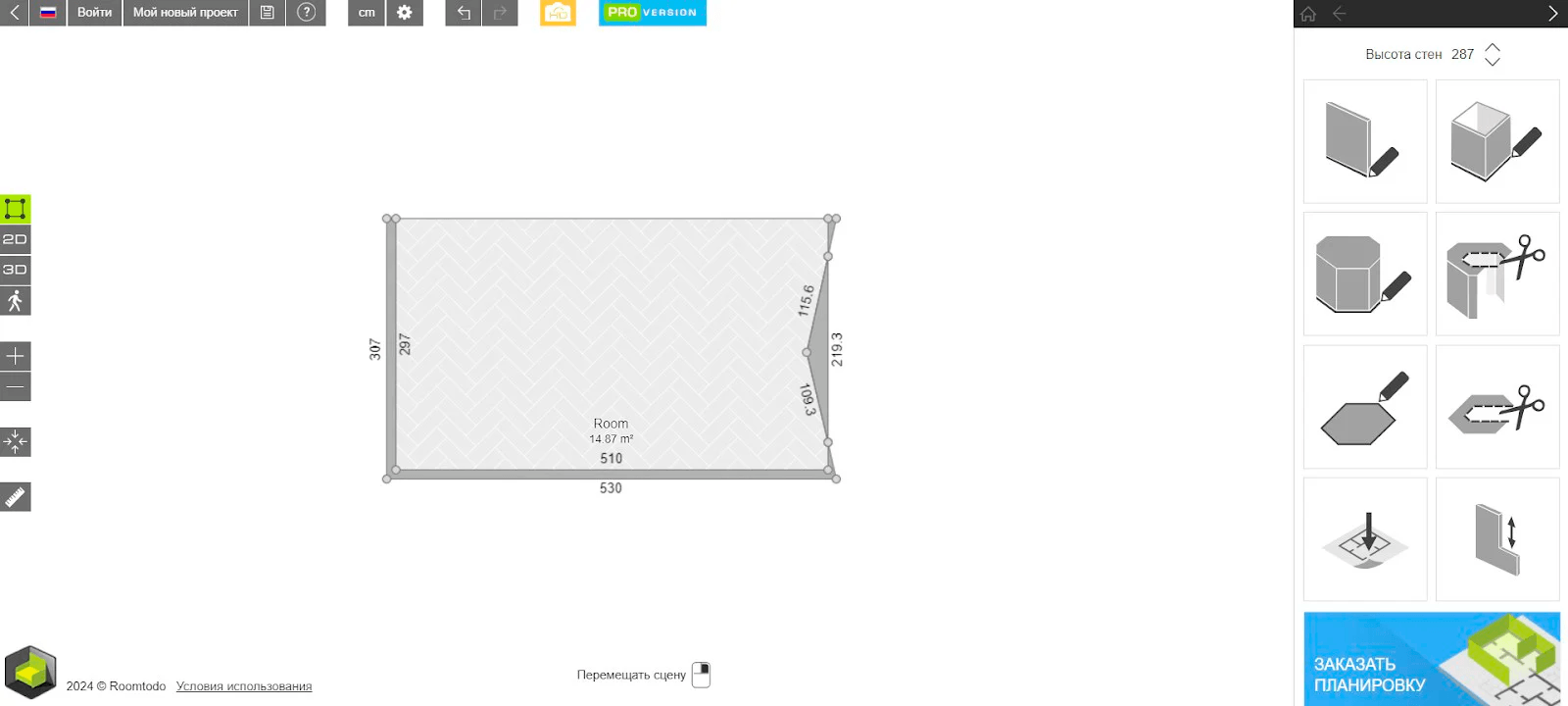

Roomtodo	Быстрая браузерная планировка и 3D-просмотр	Черновая модель комнат

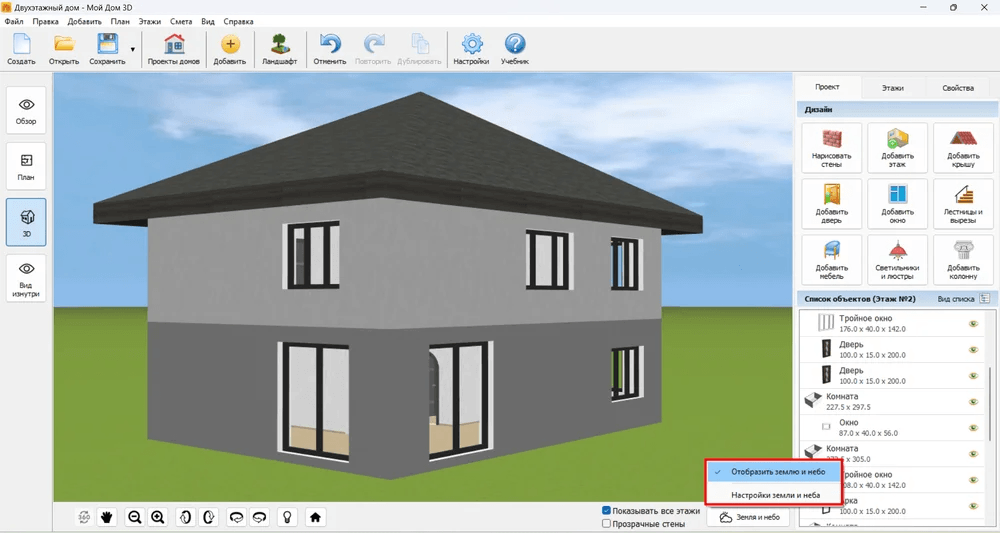

Мой Дом 3D: проект дома от стен до сметы

Мой Дом 3D подходит для последовательной сборки частного дома. В одной модели объединяются этажи, крыша, отделка, мебель, электрика, отопление, водоснабжение, канализация и предварительная смета.

Рабочая область находится в центре. Справа расположена панель Свойства. Переключение этапов выполняется через разделы Нарисовать стены, Этажи, План, Коммуникации, Вид изнутри и Смета.

Пошаговая инструкция

1. Создайте новый проект.

2. Сохраните исходную версию до начала рисования.

3. Откройте раздел построения стен.

4. Нажмите Нарисовать стены.

5. Выберите внешнюю стену.

6. Нарисуйте наружный контур дома.

7. Выделите каждый участок и проверьте размеры через панель Свойства.

8. Добавьте внутренние стены.

9. Используйте перегородки для ненесущего разделения помещений.

10. При наличии готового эскиза загрузите JPG- или PNG-подложку и обведите план.

11. Добавьте окна отдельным инструментом в разделе проекта.

12. Выделите каждое окно и задайте параметры через Свойства.

13. Разместите двери.

14. Проверьте направление открывания.

15. Перейдите в раздел Этажи.

16. Нажмите Добавить этаж.

17. Настройте высоту стен.

18. Укажите толщину перекрытия.

19. Проверьте уровни пола и потолка.

20. При необходимости добавьте цоколь или мансарду.

21. Разместите лестницу.

22. Проверьте лестничный проём на обоих этажах.

23. Добавьте крышу.

24. Осмотрите форму здания в 3D.

25. Настройте фасадные материалы.

26. Добавьте крыльцо, террасу и ограждения.

27. Перейдите к интерьеру.

28. Расставьте кухонный гарнитур, сантехнику, кровати, шкафы и диваны.

29. Откройте Коммуникации.

30. Нанесите электрические точки.

31. Добавьте отопление.

32. Нанесите водоснабжение и канализацию.

33. Перейдите в режим Вид изнутри.

34. Пройдите по основным помещениям.

35. Проверьте проходы и открывание дверей.

36. Откройте Смета.

37. Сравните затраты для нескольких вариантов.

38. Сохраните итоговую версию отдельно от черновиков.

На что обратить внимание

После каждой крупной правки переключайтесь между планом и 3D-просмотром. На схеме хорошо видны размеры, но только объёмная модель показывает пропорции фасада, высоту помещений и визуальную перегруженность крыши.

Коммуникации добавляйте после мебели. Розетки, радиаторы и сантехника должны находиться в реальных местах использования, а не в свободных углах.

Плюсы

• объединяет корпус дома, интерьер и инженерные схемы;

• поддерживает работу с несколькими этажами;

• позволяет создать цоколь и мансарду;

• включает крышу и фасадную отделку;

• даёт режим просмотра изнутри;

• помогает собрать предварительную смету;

• подходит для последовательного проектирования частного дома.

Минусы

• детальная модель требует аккуратного ввода размеров;

• сложную конструктивную часть всё равно нужно передавать специалистам;

• насыщенный проект удобнее собирать по этапам, а не за один сеанс;

• инженерные схемы нуждаются в профессиональной проверке.

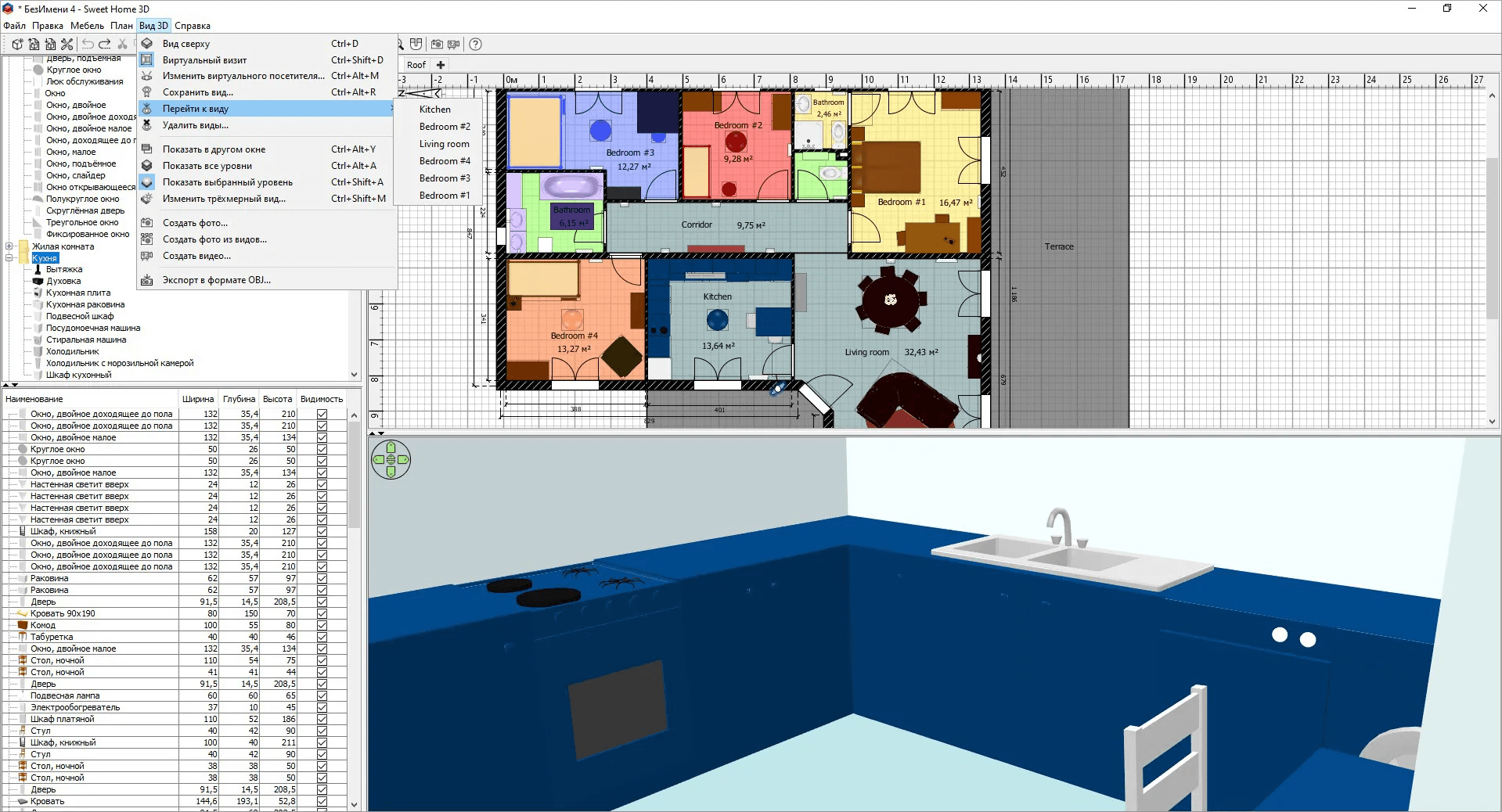

Sweet Home 3D: точный план комнат и быстрая проверка мебели

Sweet Home 3D удобно использовать для поэтажной планировки. Интерфейс разделён на четыре части: каталог мебели, список добавленных предметов, план дома и окно 3D-просмотра.

Пошаговая инструкция

1. Создайте новый проект.

2. Откройте File → Preferences.

3. Настройте единицы измерения.

4. Для работы по готовому эскизу выберите Plan → Import background image.

5. Нажмите Choose image и загрузите план.

6. Перейдите к следующему шагу кнопкой Continue.

7. Укажите длину контрольного отрезка в поле Length of drawn line.

8. Нажмите Continue.

9. Укажите положение начала координат.

10. Завершите импорт кнопкой Finish.

11. Нажмите Create walls.

12. Обведите наружный контур.

13. Добавьте внутренние стены.

14. Для точной корректировки используйте Plan → Modify walls.

15. Добавьте комнаты инструментом Create rooms.

16. Для изменения помещения откройте Plan → Modify rooms.

17. Перетащите двери и окна из каталога на план.

18. Добавьте крупную мебель.

19. Для настройки предмета используйте Furniture → Modify.

20. Добавьте размерные линии инструментом Create dimensions.

21. Для второго этажа выберите Plan → Levels → Add level.

22. Переключитесь на 3D View → Aerial view.

23. Осмотрите план сверху.

24. Перейдите в 3D View → Virtual visit.

25. Проверьте комнаты от первого лица.

26. При необходимости создайте изображение через Create photo.

27. Для печати используйте File → Print, File → Print to PDF или File → Print preview.

Когда использовать

Sweet Home 3D особенно полезна после утверждения общего контура дома. В ней удобно проверить каждую комнату, расстановку мебели, размеры проходов и связь этажей.

Плюсы

• понятное разделение плана и 3D-просмотра;

• импорт фонового изображения;

• точная настройка стен и комнат;

• размерные линии;

• добавление уровней;

• расстановка мебели;

• режим виртуального посещения;

• печать и сохранение в PDF.

Минусы

• основное внимание уделено интерьерной планировке;

• внешнюю архитектуру дома удобнее собирать в другом инструменте;

• инженерные сети нужно прорабатывать отдельно;

• сложный фасад требует дополнительного моделирования.

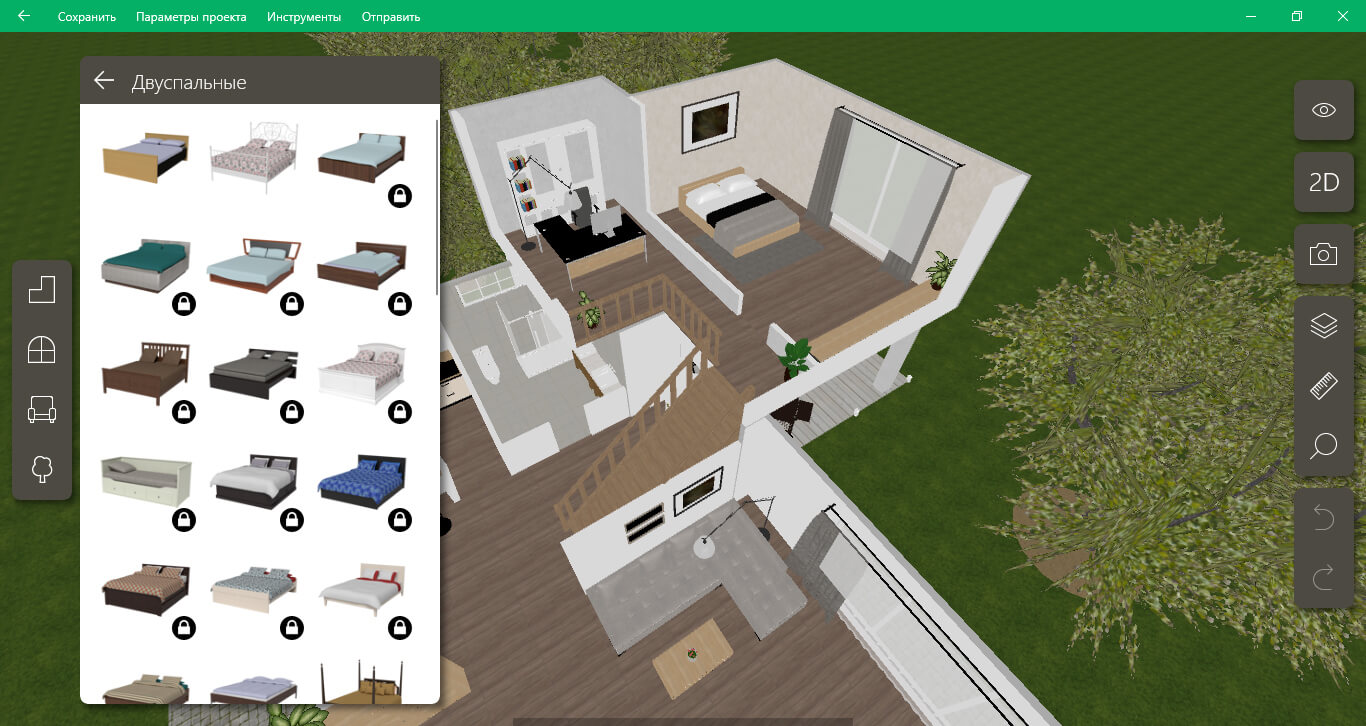

Planner 5D: быстрые варианты планировки в 2D и 3D

Planner 5D подходит для быстрого сравнения компоновок. В сервисе удобно перейти от пустого проекта к черновой комнате, добавить мебель и сразу оценить результат в объёме.

Пошаговая инструкция

1. Откройте раздел My Projects.

2. Нажмите New Project.

3. Создайте пустой проект.

4. Настройте единицы измерения через значок шестерёнки.

5. Выберите внутреннее или наружное отображение размеров стен.

6. Добавьте комнаты через левую панель.

7. Выделите стену и скорректируйте длину.

8. Добавьте двери.

9. Разместите окна.

10. Проверьте форму помещений в режиме 2D.

11. Переключитесь в режим 3D.

12. Добавьте мебель из каталога.

13. Для ванной используйте категории Toilets, Wash-basins, Baths, Showers, Cabinets и Shelvings.

14. Добавьте второй этаж через верхнюю панель этажей.

15. Используйте Undo и Redo после неудачных изменений.

16. Сохраните вариант.

17. Создайте копию проекта для альтернативной планировки.

Работа со Smart Wizard

В Planner 5D предусмотрен Smart Wizard. В нём выбираются форма комнаты, размеры, назначение и стиль. Для назначения доступны варианты Kitchen, Bathroom, Bedroom, Living room, Child room и Office. Кнопка Shuffle создаёт другой вариант компоновки, а Complete завершает работу мастера.

Когда использовать

Сервис удобен на ранней стадии, когда нужно быстро сравнить несколько интерьерных идей. После выбора удачного решения размеры стоит перенести в более подробный проект.

Плюсы

• быстрое начало работы;

• переключение между 2D и 3D;

• каталог мебели;

• работа с этажами;

• удобное сравнение вариантов;

• мастер автоматической компоновки комнаты;

• настройка единиц измерения.

Минусы

• сервис ориентирован прежде всего на визуальную планировку;

• конструктивные решения нужно прорабатывать отдельно;

• инженерные сети не заменяют специализированную документацию;

• сложный частный дом требует дополнительного инструмента.

Floorplanner: аккуратный поэтажный план в браузере

Floorplanner подходит для построения понятного плана с комнатами, стенами, окнами, дверями и фоновым изображением.

Пошаговая инструкция

1. Создайте новый проект.

2. Откройте панель Build.

3. Для быстрого добавления готового помещения выберите Draw Room.

4. Для ручной отрисовки стен используйте Draw Wall.

5. Для отдельных площадок и покрытий выберите Draw Surface.

6. Добавьте двери через Place Doors.

7. Добавьте окна через Place Windows.

8. Для конструктивных элементов используйте Place Structures.

9. Для работы по подложке откройте Background Settings.

10. Загрузите исходный план.

11. Настройте масштаб.

12. Обведите наружный контур.

13. Добавьте перегородки.

14. Подпишите помещения.

15. Проверьте размеры.

16. Переключитесь из 2D в 3D.

17. Осмотрите комнаты.

18. Добавьте мебель.

19. Создайте второй этаж через переключатель уровней.

20. Подготовьте изображение проекта через Export Image.

Когда использовать

Floorplanner удобен для аккуратного переноса бумажного эскиза и подготовки понятной схемы для обсуждения. Он помогает быстро увидеть ошибку в размерах или форме помещения.

Плюсы

• работает в браузере;

• содержит отдельные инструменты для комнат и стен;

• поддерживает фоновое изображение;

• добавляет двери, окна и конструктивные элементы;

• переключается между 2D и 3D;

• подходит для поэтажного плана;

• помогает экспортировать изображение проекта.

Минусы

• основная работа сосредоточена на планировке помещений;

• сложный фасад удобнее развивать в свободном 3D-редакторе;

• инженерную часть нужно готовить отдельно;

• детальная модель требует аккуратной настройки масштаба подложки.

HomeByMe: планировка, отделка и визуальная проверка

HomeByMe объединяет построение плана, расстановку мебели, настройку материалов и создание визуальных изображений.

Пошаговая инструкция

1. Создайте новый проект.

2. Начните с пустого плана или импортируйте исходное изображение.

3. Для импорта загрузите PNG, JPEG или PDF.

4. Настройте ориентацию и прозрачность подложки.

5. Укажите масштаб.

6. Обведите план поверх изображения.

7. Нарисуйте стены по отдельности или используйте готовые формы комнат.

8. Перетащите двери на нужные стены.

9. Добавьте окна.

10. Проверьте площадь помещения.

11. Проверьте размеры стен.

12. Добавьте лестницу.

13. Создайте дополнительные этажи.

14. Перейдите к меблировке через Furnish.

15. Добавьте мебель.

16. Откройте Decorate.

17. Для отделки выберите поверхность.

18. Используйте Apply to surface.

19. Подтвердите действие кнопкой Validate.

20. Для изменения объекта используйте Edit.

21. Для копирования однотипных элементов выберите Duplicate.

22. Перейдите в 3D.

23. Настройте точку обзора.

24. Создайте изображение через Photo.

25. Для более подробного кадра выберите Realistic image.

26. Для панорамного просмотра используйте значок камеры и пункт 360° image.

Когда использовать

HomeByMe удобно применять после утверждения общей схемы комнат. Сервис помогает проверить отделку, мебель и восприятие пространства.

Плюсы

• импорт готового плана;

• настройка масштаба;

• построение стен и комнат;

• добавление этажей и лестниц;

• расстановка мебели;

• настройка материалов;

• создание изображений;

• панорамный просмотр.

Минусы

• основная специализация связана с интерьером;

• инженерные листы нужно готовить в отдельном инструменте;

• свободное моделирование нестандартной геометрии ограничено;

• конструктивные расчёты не входят в задачу сервиса.

Google SketchUp: свободная 3D-модель дома

Google SketchUp нужен там, где обычного планировщика недостаточно. В нём удобно создавать нестандартный объём, фасадные элементы, навесы, террасы и сложные детали.

Пошаговая инструкция

1. Создайте новый файл.

2. Настройте единицы измерения.

3. Подготовьте план этажа в виде изображения.

4. Импортируйте подложку.

5. Используйте Tape Measure для масштабирования по известному размеру.

6. Обведите наружный контур инструментом Line.

7. Для прямоугольных участков применяйте Rectangle.

8. Проверьте замкнутость поверхности.

9. Используйте Push/Pull и поднимите стены на заданную высоту.

10. Добавьте внутренние перегородки.

11. Создайте оконные и дверные проёмы.

12. Применяйте Offset для параллельных контуров.

13. Объединяйте законченные части через Make Group.

14. Используйте компоненты для повторяющихся элементов.

15. Для перемещения применяйте Move.

16. Для вращения модели используйте Orbit.

17. Для сдвига вида применяйте Pan.

18. Для приближения используйте Zoom.

19. Создайте второй этаж отдельной группой.

20. Смоделируйте крышу.

21. Добавьте террасу и навесы.

22. Проверьте дом с разных сторон.

23. Создайте сцены через Scenes.

24. Для анализа внутренних частей применяйте Section Plane.

25. Сохраните отдельные версии модели.

Как избежать ошибок

Не рисуйте весь дом в одном неразделённом наборе линий. Наружные стены, перекрытия, крыша, окна и мебель нужно объединять в отдельные группы. Такой порядок снижает риск случайно изменить соседние элементы.

Когда использовать

Google SketchUp подходит для развития уже проверенного плана. Сначала подготовьте размеры в планировщике, затем создайте объём и фасады.

Плюсы

• свободное моделирование;

• точная работа с размерами;

• удобные инструменты для объёма;

• группы и компоненты;

• сцены;

• разрезы через Section Plane;

• подходит для нестандартных архитектурных решений.

Минусы

• требует больше времени на освоение;

• ошибки группировки усложняют редактирование;

• мебель и инженерные листы удобнее готовить в специализированных сервисах;

• конструктивные расчёты выполняются отдельно.

Remplanner: техническая проработка внутренних помещений

Remplanner используется после того, как стены, комнаты и мебель уже согласованы. Сервис помогает подготовить технические листы для ремонта: планировку, расстановку мебели, электрику, освещение, отделку и развёртки стен.

Пошаговая инструкция

1. Создайте проект.

2. Введите исходные размеры помещений.

3. Нарисуйте стены.

4. Добавьте дверные проёмы.

5. Добавьте окна.

6. Сохраните проект через значок дискеты.

7. Подготовьте лист планировки.

8. Добавьте мебель.

9. Проверьте открывание шкафов и дверей.

10. Перейдите к листу электрики.

11. Расставьте розетки.

12. Добавьте выключатели.

13. Укажите осветительные точки.

14. Перейдите к листу освещения.

15. Проверьте связь выключателей и светильников.

16. Добавьте покрытия и отделочные материалы.

17. Подготовьте развёртки стен.

18. Проверьте высоты розеток и оборудования.

19. Сформируйте расчёты материалов.

20. Сохраните итоговые листы.

Когда использовать

Remplanner не заменяет программу для архитектурного объёма дома. Его сильная сторона — подробная внутренняя документация после утверждения планировки.

Плюсы

• технические листы для ремонта;

• отдельный план мебели;

• электрика;

• освещение;

• отделка;

• развёртки стен;

• расчёты материалов;

• 3D-представление внутренних помещений.

Минусы

• внешний объём дома прорабатывается в другом инструменте;

• посадка здания на участке не является основной задачей;

• кровля и фасады требуют отдельной программы;

• инженерные решения всё равно нужно согласовать со специалистами.

Roomtodo: быстрый план комнат и просмотр от первого лица

Roomtodo подходит для быстрого моделирования внутренних помещений в браузере. Сервис помогает начать с пустого листа или использовать готовый план.

Пошаговая инструкция

1. Нажмите Start project.

2. Выберите Start from scratch для работы с чистого листа.

3. Для переноса существующего плана используйте Upload a floor plan.

4. Настройте масштаб подложки.

5. Добавьте стены инструментом Wall.

6. Для готовой комнаты используйте Room.

7. Создайте наружный контур.

8. Добавьте перегородки.

9. Настройте толщину стен.

10. Добавьте двери.

11. Добавьте окна.

12. При необходимости вставьте арки и колонны.

13. Перейдите в Coverings.

14. Настройте отделку стен.

15. Выберите покрытие пола.

16. Настройте потолок.

17. Откройте Furniture.

18. Расставьте мебель.

19. Добавьте технику через Electric appliances.

20. Используйте Decor для дополнительных предметов.

21. Переключитесь в режим 2D.

22. Проверьте размеры и положение объектов.

23. Перейдите в 3D.

24. Откройте First-person view.

25. Пройдите по комнатам.

26. Сохраните проект в My projects.

27. Для готовых изображений используйте My renders.

28. Для панорамных сценариев откройте My tours.

Когда использовать

Roomtodo полезен для быстрого тестирования интерьерной части. Он помогает увидеть, насколько удобны комнаты после добавления мебели и отделки.

Плюсы

• работает в браузере;

• поддерживает пустой проект и импорт плана;

• инструменты Wall и Room;

• настройка покрытий;

• каталог мебели и техники;

• режим 2D;

• режим 3D;

• просмотр от первого лица;

• сохранение проектов и изображений.

Минусы

• сервис ориентирован на интерьер;

• внешний облик дома прорабатывается отдельно;

• инженерные листы нужно создавать в другом инструменте;

• конструктивные расчёты не входят в задачу сервиса.

Как выбрать программу для конкретного этапа

Один инструмент редко одинаково удобен для всех задач. Используйте программы последовательно.

Задача	Подходящий инструмент
Собрать дом целиком, добавить этажи, крышу и коммуникации	Мой Дом 3D
Быстро проверить комнаты и мебель	Sweet Home 3D
Сравнить несколько визуальных вариантов	Planner 5D
Перенести бумажный план в браузер	Floorplanner
Настроить интерьер и материалы	HomeByMe
Создать нестандартную форму здания	Google SketchUp
Подготовить внутренние технические листы	Remplanner
Быстро проверить интерьер в браузере	Roomtodo

Для первого самостоятельного проекта удобно начать с Мой Дом 3D, потому что программа охватывает основные этапы работы с частным домом. Затем отдельные помещения можно детально проверить в Sweet Home 3D, а ремонтные листы подготовить в Remplanner.

Частые ошибки самостоятельного проектирования

Начинать с красивого фасада

Фасад не исправляет неудобную планировку. Сначала соберите помещения, мебель, лестницу и коммуникации. После этого переходите к внешнему виду.

Увеличивать площадь без контроля

Каждая дополнительная комната увеличивает площадь основания, кровли, отделки, отопления и уборки. Проверяйте назначение каждого помещения и объединяйте совместимые функции.

Рисовать комнаты без мебели

Пустая спальня выглядит просторной, но после добавления кровати и шкафа проходы резко уменьшаются. То же относится к кухне, санузлу и прихожей.

Оставлять места хранения на финальный этап

Шкафы, гардеробные, кладовая и хозяйственная зона нужны ежедневно. Их нельзя заменять случайными свободными углами.

Разносить санузлы без причины

Случайное расположение мокрых зон усложняет инженерную схему. Группируйте кухню, санузлы, постирочную и котельную.

Добавлять лестницу после завершения этажей

Лестница определяет планировку обоих уровней. Её нужно размещать сразу после чернового деления первого этажа.

Не проверять открывание дверей

Дверь не должна перекрывать шкаф, сталкиваться с другой дверью или занимать проход. Проверяйте каждую створку на плане.

Делать слишком сложную крышу

Многочисленные скаты и примыкания редко улучшают планировку. Начните с простой формы и усложняйте её только ради конкретной задачи.

Не сохранять промежуточные версии

После неудачной правки проще вернуться к предыдущему файлу, чем восстанавливать план вручную.

Считать 3D-картинку готовой документацией

Красивая модель помогает оценить объём, но не заменяет расчёты конструкций и инженерных систем.

Не учитывать участок

Дом должен быть связан с въездом, парковкой, террасой, дорожками, рельефом и коммуникациями. Изолированный план здания недостаточен.

Не проверять проект от первого лица

Вид сверху показывает геометрию, а прогулка по модели обнаруживает тесные проходы, неудобные двери и неправильные пропорции.

Итоговый чек-лист

Перед передачей материалов специалистам проверьте проект ещё раз.

Участок

• нанесены границы;

• отмечен въезд;

• определено направление на север;

• учтён рельеф;

• обозначены существующие строения;

• предусмотрена парковка;

• оставлено место для террасы;

• продуманы дорожки;

• отмечены хозяйственные зоны;

• собраны сведения о коммуникациях.

Планировка

• определена общая площадь;

• указаны размеры комнат;

• добавлены двери;

• добавлены окна;

• проверено открывание створок;

• расставлена крупная мебель;

• предусмотрены места хранения;

• проверены маршруты;

• нет бесполезных длинных коридоров;

• кухня связана с кладовой;

• гостевой санузел доступен из общей зоны;

• спальни отделены от шумных помещений;

• котельная доступна для обслуживания.

Этажи и лестница

• лестница размещена на первом этаже;

• проверен выход на второй этаж;

• указан лестничный проём;

• обеспечены удобные подходы;

• проверена высота над ступенями;

• стены этажей согласованы между собой;

• санузлы расположены логично по вертикали.

Крыша и фасады

• форма крыши соответствует контуру здания;

• нет лишних примыканий;

• фасады проверены со всех сторон;

• окна связаны с внутренними помещениями;

• входная группа заметна и удобна;

• крыльцо и терраса показаны на модели;

• материалы отделки не перегружают внешний вид.

Инженерные сети

• отмечено место электрощита;

• расставлены розетки;

• добавлены выключатели;

• указаны светильники;

• предусмотрено питание кухонной техники;

• нанесены сантехнические точки;

• проверена группировка мокрых зон;

• отмечено отопительное оборудование;

• показаны радиаторы;

• предусмотрена вентиляция;

• сохранён доступ к обслуживанию оборудования.

Итоговые материалы

• сохранены планы этажей;

• подготовлена таблица помещений;

• сохранены фасады;

• сделаны изображения 3D-модели;

• подготовлены черновые инженерные схемы;

• сохранены несколько версий проекта;

• собраны вопросы для архитектора;

• собраны вопросы для конструктора;

• собраны вопросы для инженеров;

• подготовлена предварительная оценка бюджета.

Заключение

Сделать проект дома самостоятельно — значит последовательно пройти путь от потребностей семьи до проверенной пространственной модели. Сначала изучается участок, затем определяется разумная площадь, выбирается этажность, формируется наружный контур, распределяются комнаты, расставляется мебель, добавляется лестница, проверяется крыша и наносятся коммуникации.

Главный результат самостоятельной работы — не эффектная картинка, а понятная и непротиворечивая основа. Такой проект помогает сравнить варианты до начала строительства, отказаться от лишней площади, найти неудобные решения и подготовиться к предметному обсуждению со специалистами.

Для комплексной первой модели подходит Мой Дом 3D. Для детальной проверки комнат полезна Sweet Home 3D. Для свободной архитектурной формы применяется Google SketchUp, а внутренние технические листы удобно собирать в Remplanner.

Чем подробнее проработаны размеры, маршруты, мебель и инженерные точки, тем меньше случайных решений останется к моменту профессиональной проверки.
