Крыша определяет не только внешний вид частного дома. От её формы, уклона, состава слоёв и расположения сложных участков зависят расход материалов, долговечность отделки, удобство обслуживания, работа водостока и состояние помещений под кровлей. Ошибка на стадии проектирования часто проявляется уже после монтажа: на чердаке появляется конденсат, в ендове задерживается вода, возле трубы образуется проблемное примыкание, а закупленных материалов не хватает из-за большого количества подрезки.

Проект крыши нужен до заказа пиломатериалов и кровельного покрытия. Для первого этапа достаточно собрать размеры дома, выбрать тип конструкции, подготовить план сверху и проверить форму в трёхмерном виде. Для строительства требуется более подробный комплект: фасады, разрезы, схема стропильной системы, узлы, ведомость материалов и расчёт несущей способности.

Самостоятельно удобно подготовить понятную основу будущего проекта: отрисовать контур дома, определить расположение коньков, рёбер и ендов, рассчитать площадь скатов, продумать водоотведение и собрать модель в программе. Сечения стропил, шаг опор, способ крепления мауэрлата и другие ответственные конструктивные решения проверяют расчётом с учётом региона строительства, пролётов, материала стен и фактической нагрузки.

Что входит в полноценный проект крыши

Красивой 3D-модели недостаточно для строительства. Она помогает оценить пропорции дома и сравнить несколько вариантов, но монтажники работают по чертежам с размерами и отметками. Чем сложнее форма здания, тем важнее разделить проект на несколько взаимосвязанных документов.

План кровли

План кровли показывает крышу сверху. На нём отображают геометрию всех скатов и места их сопряжения. Для простой двускатной конструкции чертёж выглядит понятно даже без специальной подготовки: виден прямоугольный контур, линия конька и направление уклонов. Для дома с эркером, пристройкой, крыльцом и несколькими объёмами появляются дополнительные линии, которые требуют аккуратной проверки.

На плане кровли указывают:

• наружный контур;

• габаритные размеры;

• ширину карнизных и фронтонных свесов;

• линии коньков;

• наклонные рёбра;

• ендовы;

• направление уклона скатов;

• отметки высот;

• дымоходы;

• вентиляционные выходы;

• мансардные окна;

• примыкания к стенам;

• желоба;

• воронки;

• водосточные трубы.

На раннем этапе проектирования удобно начинать именно с плана сверху. Он быстро показывает, где геометрия стала неоправданно сложной. Каждая новая ендова, дополнительная башенка или отдельный скат над пристройкой увеличивают количество узлов, подрезок и потенциально проблемных мест.

Фасады

Фасады показывают дом снаружи с каждой стороны. Они нужны для проверки пропорций: высоты стен, положения конька, ширины свесов, формы фронтонов и взаимного расположения нескольких объёмов.

Одна и та же крыша на плане сверху выглядит аккуратно, но на фасаде иногда оказывается слишком высокой, тяжёлой или визуально перекошенной. Поэтому форму проверяют минимум по четырём сторонам дома.

На фасадах указывают:

• отметку земли;

• высоту стен;

• отметку карниза;

• отметку конька;

• уклон скатов;

• размеры фронтонов;

• положение окон;

• высоту пристроек;

• положение крыльца и террасы;

• дымоходы и вентиляционные выходы.

Разрезы

Разрез показывает внутреннее устройство крыши. Без него сложно понять, как расположены балки, стропила, утепление и вентиляционный зазор. Для дома с жилой мансардой разрез особенно важен: он помогает заранее проверить высоту помещений и участки, где наклонный потолок уменьшает полезную площадь.

На поперечном разрезе отображают:

• мауэрлат;

• стропильные ноги;

• коньковый прогон;

• стойки;

• подкосы;

• затяжки;

• балки перекрытия;

• обрешётку;

• контробрешётку;

• утеплитель;

• гидроизоляционную мембрану;

• пароизоляцию;

• внутреннюю отделку;

• вентиляционный зазор;

• кровельное покрытие.

Продольный разрез нужен для проверки прогонов, опор, лестницы, дымохода и мансардных окон. В простом проекте достаточно одного поперечного и одного продольного разреза. Для сложной крыши количество разрезов увеличивают так, чтобы каждый нестандартный участок был понятен без догадок на стройплощадке.

Узлы

Узел — это увеличенный фрагмент конструкции. На общем плане линия выглядит просто, но при монтаже она превращается в набор материалов, креплений и примыканий.

Отдельно оформляют:

• карнизный свес;

• конёк;

• ендову;

• фронтонный свес;

• примыкание к стене;

• проход дымохода;

• проход вентиляционной трубы;

• мансардное окно;

• место установки снегозадержателя;

• крепление желоба;

• примыкание крыши пристройки к стене основного дома.

Узлы нужны не только строителям. Они помогают заранее проверить, не конфликтуют ли между собой мембраны, утепление, вентиляционный канал, доборные элементы и водосток.

Ведомость материалов

Площадь кровли — только начало расчёта. Для закупки учитывают не только листы или штучные элементы покрытия, но и весь комплект материалов.

В ведомость включают:

• пиломатериалы для стропильной системы;

• мауэрлат;

• балки;

• стойки;

• подкосы;

• доски обрешётки;

• бруски контробрешётки;

• сплошной настил;

• гидроизоляционную мембрану;

• пароизоляцию;

• утеплитель;

• кровельное покрытие;

• коньковые элементы;

• планки примыкания;

• ветровые планки;

• карнизные планки;

• ендовы;

• капельники;

• крепёж;

• желоба;

• воронки;

• водосточные трубы;

• кронштейны;

• проходные элементы;

• герметизирующие ленты.

Какие данные собрать перед началом работы

Точность проекта зависит от исходных измерений. Исправить пару линий в программе несложно, но ошибка в габаритах коробки дома приводит к пересчёту всей конструкции.

Размеры наружного контура

Для прямоугольного дома измеряют длину и ширину коробки. Для Г-образного или П-образного здания фиксируют длину каждого участка. Диагонали помогают проверить геометрию. При заметном расхождении диагоналей план строят по фактическим размерам, а не по предполагаемому прямоугольнику.

Нужны следующие данные:

• длина каждой наружной стены;

• толщина стен;

• размеры выступов;

• размеры пристроек;

• размеры эркеров;

• ширина крыльца;

• размеры террасы;

• диагонали основных прямоугольников;

• высота стен;

• отметка перекрытия.

Внутренние несущие стены

Стропильная система опирается не только на наружные стены. Внутренние несущие стены, колонны и балки влияют на расположение стоек, прогонов и подкосов. Эти элементы сразу переносят на план.

Особенно внимательно проверяют:

• расстояние между несущими стенами;

• ширину пролётов;

• положение лестничного проёма;

• расположение дымохода;

• вентиляционные каналы;

• участки над гостиной со вторым светом;

• гараж;

• котельную;

• встроенную террасу.

Назначение пространства под крышей

Конструкция холодного чердака отличается от конструкции жилой мансарды.

Вариант	Что утепляют	Что требуется проверить
Холодный чердак	Верхнее перекрытие	Вентиляцию чердака, доступ для осмотра, выходы инженерных каналов
Тёплая мансарда	Наклонные скаты и участки стен	Толщину утепления, пароизоляцию, вентиляционный зазор, высоту помещений
Техническое пространство	Перекрытие или скаты по принятой схеме	Доступ к оборудованию, безопасность обслуживания, вентиляцию
Плоская кровля	Конструкцию покрытия по проекту	Уклонообразование, водоотведение, гидроизоляцию, примыкания

Жилая мансарда требует особенно тщательной проработки разреза. Наклон скатов напрямую влияет на полезную площадь. Высокий конёк увеличивает объём помещения, но одновременно меняет внешний вид дома и нагрузку от ветра.

Регион строительства

Снеговая и ветровая нагрузки зависят от территории. Для ответственного расчёта используют действующие нормативы и фактическое расположение здания. На открытом участке, в плотной застройке и рядом с перепадом рельефа условия различаются.

На этапе эскиза достаточно понимать общее правило: форму крыши, угол наклона, шаг стропил и сечение древесины нельзя назначать только по фотографии похожего дома. Конструкцию проверяют расчётом.

Кровельное покрытие

Материал выбирают до окончательной проработки обрешётки и узлов. Металлочерепица, профилированный лист, гибкая черепица, фальцевая кровля и штучные покрытия требуют разной основы.

Выбор покрытия влияет на:

• допустимый диапазон уклонов;

• тип основания;

• шаг обрешётки;

• необходимость сплошного настила;

• массу кровли;

• количество нахлёстов;

• расход крепежа;

• набор доборных элементов;

• сложность монтажа ендов и примыканий.

Точный состав основания и порядок монтажа сверяют с инструкцией производителя выбранного покрытия.

Как выбрать форму крыши

Чем проще геометрия, тем легче расчёт, монтаж и последующее обслуживание. Сложная крыша оправдана архитектурой дома, а не желанием добавить как можно больше элементов.

Плоская крыша

Плоская кровля имеет небольшой проектный уклон для отвода воды. Снаружи она выглядит лаконично и хорошо сочетается с современной архитектурой.

Плюсы:

• компактный внешний вид;

• отсутствие высокого конька;

• удобная композиция для домов современной формы;

• возможность организовать техническое или эксплуатируемое пространство при соответствующем проекте.

Минусы:

• повышенные требования к гидроизоляции;

• обязательное уклонообразование;

• внимательная проработка водоотведения;

• сложные примыкания к парапетам;

• высокая цена ошибок при монтаже.

Односкатная крыша

Односкатная конструкция состоит из одной наклонной плоскости. Её используют для небольших домов, пристроек, гаражей, навесов и лаконичных современных зданий.

Плюсы:

• простая геометрия;

• понятный план;

• минимум сопряжений;

• удобное примыкание пристройки к основному дому;

• небольшой объём расчётной работы.

Минусы:

• заметная разница высоты противоположных стен;

• ограниченная выразительность для части архитектурных решений;

• необходимость заранее продумать сторону сброса воды и снега;

• сложность композиции при слишком большой ширине здания.

Двускатная крыша

Двускатная крыша состоит из двух наклонных плоскостей и конька. Это один из самых понятных вариантов для самостоятельной предварительной проработки.

Плюсы:

• простая схема;

• небольшой объём подрезки покрытия;

• удобное водоотведение;

• понятные фронтоны;

• удобство устройства холодного чердака или мансарды;

• меньше сложных узлов по сравнению с многощипцовой конструкцией.

Минусы:

• фронтоны требуют отделки;

• внешний вид зависит от пропорций дома;

• длинный дом требует внимательной проверки прогонов и опор;

• пристройки усложняют исходную схему.

Вальмовая крыша

У вальмовой крыши четыре ската: два основных и два торцевых. На плане появляются наклонные рёбра. Конструкция выглядит собранно и хорошо защищает фасады свесами со всех сторон.

Плюсы:

• отсутствие высоких фронтонов;

• выразительный внешний вид;

• свесы по периметру;

• цельная композиция на прямоугольном доме.

Минусы:

• более сложная стропильная система;

• дополнительные диагональные элементы;

• больше подрезки материала;

• повышенные требования к точности разметки;

• меньший полезный объём мансарды возле торцов.

Шатровая крыша

Шатровая крыша состоит из нескольких треугольных скатов, сходящихся в одной верхней точке. Её применяют для квадратных и близких к квадрату зданий.

Плюсы:

• симметричная форма;

• выразительный силуэт;

• отсутствие протяжённого конька;

• свесы по периметру.

Минусы:

• требовательность к точности геометрии;

• сложная разметка диагональных элементов;

• заметный расход материала при раскрое;

• ограниченное применение на вытянутых домах.

Полувальмовая крыша

Полувальмовая конструкция сочетает фронтоны и укороченные торцевые скаты. Она выглядит сложнее двускатной и подходит для домов с выраженной архитектурой фасадов.

Плюсы:

• интересный внешний вид;

• частичная защита фронтонов;

• сохранение части вертикальной стены для окон;

• удобство архитектурной работы с мансардой.

Минусы:

• больше узлов;

• сложнее расчёт;

• сложнее раскрой покрытия;

• выше требования к монтажу.

Мансардная ломаная крыша

Ломаная крыша состоит из участков с разным уклоном. Нижние части обычно делают более крутыми, верхние — более пологими. Такая форма помогает увеличить полезный объём мансарды.

Плюсы:

• больше полезного пространства под кровлей;

• удобство размещения жилых помещений;

• выразительный силуэт;

• возможность рационально использовать верхний этаж.

Минусы:

• дополнительные линии перелома;

• больше узлов;

• повышенные требования к герметичности и вентиляции;

• более сложный разрез;

• внимательная проверка высоты помещений.

Многощипцовая крыша

Многощипцовая крыша объединяет несколько пересекающихся объёмов. Она появляется у домов сложной формы, зданий с крыльями, пристройками, эркерами и выступающими частями.

Плюсы:

• выразительная архитектура;

• гибкая работа со сложным планом;

• возможность перекрыть несколько объёмов;

• разнообразие фасадов.

Минусы:

• большое количество ендов;

• повышенный расход покрытия;

• больше подрезки;

• сложная водосточная схема;

• высокая цена ошибок;

• трудоёмкий монтаж;

• более сложное обслуживание.

Сравнение конструкций

Тип крыши	Сложность плана	Количество сложных узлов	Расход материала при раскрое	Подходит для мансарды	Удобство самостоятельного эскиза
Плоская	Средняя	Среднее	Умеренный	Не относится к классической мансарде	Среднее
Односкатная	Низкая	Небольшое	Небольшой	Ограниченно	Высокое
Двускатная	Низкая	Небольшое	Небольшой	Да	Высокое
Вальмовая	Средняя	Среднее	Средний	Да, с уменьшением полезной площади у торцов	Среднее
Шатровая	Средняя	Среднее	Средний	Ограниченно	Среднее
Полувальмовая	Высокая	Повышенное	Средний	Да	Среднее
Ломаная мансардная	Высокая	Повышенное	Средний	Да	Среднее
Многощипцовая	Высокая	Большое	Повышенный	Да	Низкое

Из каких элементов состоит крыша

Чтобы сделать проект крыши частного дома своими руками без путаницы, полезно разделить конструкцию на три уровня: несущую систему, изоляционные слои и наружные элементы.

Несущая система

Элемент	Назначение
Мауэрлат	Передаёт нагрузку от стропильной системы на стены
Стропильные ноги	Формируют наклонные плоскости скатов
Коньковый прогон	Поддерживает верхнюю часть стропил по линии конька
Боковые прогоны	Поддерживают стропила на промежуточных участках
Стойки	Передают нагрузку на опоры ниже
Подкосы	Уменьшают расчётный пролёт и поддерживают стропила
Затяжки	Связывают элементы и воспринимают распор по принятой схеме
Балки перекрытия	Формируют перекрытие и участвуют в общей пространственной работе конструкции
Диагональные стропила	Формируют рёбра вальмовой или шатровой крыши
Нарожники	Заполняют участки скатов возле диагональных стропил
Обрешётка	Создаёт основание под конкретное покрытие
Контробрешётка	Формирует вентиляционный канал и прижимает мембрану по стропилам

Размеры древесины и шаг элементов назначают расчётом. Внешнее сходство двух домов не гарантирует одинаковую конструкцию: различаются пролёты, снеговая нагрузка, материал покрытия, схема опор и состояние древесины.

Кровельный пирог

Для тёплой мансарды состав слоёв проектируют особенно внимательно. Ошибка в последовательности приводит к накоплению влаги в утеплителе и деревянных элементах.

Типовая логика движения от помещения наружу выглядит так:

1. внутренняя отделка;

2. монтажный зазор по принятой схеме;

3. пароизоляция;

4. утеплитель;

5. гидроизоляционная мембрана;

6. вентиляционный зазор;

7. обрешётка или сплошной настил;

8. кровельное покрытие.

Фактический состав зависит от выбранного материала и проектного решения. Пароизоляцию располагают со стороны тёплого помещения. Гидроизоляционная мембрана защищает утеплитель и древесину от влаги с наружной стороны. Вентиляционный канал обеспечивает движение воздуха от карниза к верхней зоне ската.

Наружные элементы

К наружным элементам относят:

• кровельное покрытие;

• коньковые детали;

• ендовы;

• карнизные планки;

• ветровые планки;

• капельники;

• снегозадержатели;

• лестницы и мостики обслуживания;

• проходные элементы;

• желоба;

• воронки;

• водосточные трубы;

• кронштейны;

• отводы;

• элементы защиты примыканий.

На плане кровли их размещают заранее. Особенно внимательно проверяют ендовы, дымоходы и участки, где крыша пристройки подходит к стене основного дома.

Предварительные расчёты

Самостоятельные вычисления помогают сравнить варианты и подготовить исходные данные. Они не заменяют расчёт несущей способности, но позволяют избежать грубых ошибок ещё до передачи проекта специалисту.

Высота конька

Для симметричной двускатной крыши высоту конька над уровнем опирания стропил рассчитывают по формуле:

h = (B / 2) × tan α

где:

• h — высота конька;

• B — ширина дома между точками опирания;

• α — угол наклона ската.

Пример: ширина дома составляет 8 м, угол наклона равен 35°. Половина пролёта равна 4 м.

h = 4 × tan 35° ≈ 2,8 м

Полученная величина показывает подъём конька относительно опорной линии. При проектировании дополнительно учитывают конструкцию перекрытия, мауэрлат и фактическую схему опирания.

Длина стропильной ноги

Для симметричного ската длину стропильной ноги без свеса определяют так:

L = (B / 2) / cos α

Для дома шириной 8 м и угла 35°:

L = 4 / cos 35° ≈ 4,88 м

Карнизный свес добавляют отдельно. При горизонтальной проекции свеса 0,5 м:

L = (4 + 0,5) / cos 35° ≈ 5,49 м

Фактическая длина детали зависит от способа формирования карниза и узлов соединения.

Площадь скатов

Сложную крышу разбивают на простые фигуры. Для каждой части вычисляют площадь, затем суммируют результаты.

Основные формулы:

• прямоугольник: S = a × b;

• треугольник: S = a × h / 2;

• трапеция: S = (a + b) × h / 2.

Для простой двускатной крыши длиной 10 м и длиной стропильной ноги 5,49 м:

S = 10 × 5,49 × 2 = 109,8 м²

К полученной площади не прибавляют случайный процент без анализа. Сначала делают раскладку конкретного покрытия: учитывают полезную ширину листа, нахлёсты, длину ската, форму ендов и количество подрезки. У простой двускатной крыши отходов меньше, чем у многощипцовой конструкции с несколькими пересечениями.

Водосток

Водосточную систему проектируют одновременно с крышей. На плане определяют:

• линии желобов;

• уклон желобов;

• точки установки воронок;

• положение труб;

• направление отвода воды;

• участки возле крыльца;

• проходы;

• отмостку;

• места подключения к ливневой системе.

Трубы не размещают там, где они мешают двери, окну, проходу или отделке фасада. Для сложной крыши проверяют каждый водосборный участок отдельно.

Нагрузки

При расчёте стропильной системы учитывают:

• собственный вес древесины;

• вес обрешётки;

• вес основания;

• массу кровельного покрытия;

• массу утепления и внутренней отделки;

• снеговую нагрузку;

• ветровое воздействие;

• временную нагрузку при обслуживании;

• особенности формы крыши;

• длину пролётов;

• расположение опор.

Для сложных крыш отдельно проверяют диагональные стропила, ендовы, прогоны, стойки и места передачи нагрузки на стены.

Как сделать проект крыши вручную на бумаге

Ручной чертёж полезен даже при дальнейшей работе в программе. Он заставляет разобраться в логике скатов до начала моделирования.

Шаг 1. Начертите наружный контур

Перенесите на бумагу фактический план дома в масштабе. Для простого эскиза удобно использовать масштаб 1:100: один сантиметр на бумаге соответствует одному метру здания.

Нанесите:

• наружные стены;

• выступы;

• пристройки;

• террасу;

• крыльцо;

• эркеры;

• несущие внутренние стены;

• дымоход;

• вентиляционные каналы.

Шаг 2. Добавьте свесы

Проведите наружную линию кровли с учётом карнизных и фронтонных свесов. Ширина свесов влияет на общий размер крыши и площадь покрытия.

Шаг 3. Проведите конёк

У двускатной крыши конёк располагают вдоль основной оси здания. Его длина зависит от формы фронтонов и свесов. У вальмовой конструкции линия конька становится короче, а от её концов к углам идут диагональные рёбра.

Шаг 4. Добавьте рёбра и ендовы

Рёбра формируют наружные выпуклые сопряжения скатов. Ендовы появляются во внутренних углах. Именно ендовы требуют особенно внимательной проверки: по ним идёт концентрированный поток воды.

Шаг 5. Укажите направления уклонов

На каждом скате поставьте стрелку от верхней точки к карнизу. Подпишите угол наклона или уклон в принятом формате.

Шаг 6. Нанесите размеры

Укажите:

• общий габарит;

• длину конька;

• длину карнизов;

• ширину свесов;

• положение трубы;

• размеры мансардных окон;

• привязку пристройки;

• отметки высоты.

Шаг 7. Нарисуйте фасады

Покажите дом с четырёх сторон. Проверьте, одинаково ли воспринимаются свесы, не оказался ли конёк слишком высоким, не конфликтует ли труба с линией ребра.

Шаг 8. Сделайте разрез

На поперечном разрезе покажите стены, мауэрлат, стропила, перекрытие и высоту конька. Для мансарды сразу нанесите полезную зону помещения.

Шаг 9. Составьте список вопросов

После ручного эскиза обычно остаются участки, требующие уточнения:

• способ опирания;

• расположение стоек;

• проход дымохода;

• утепление;

• вентиляция;

• водосток;

• подрезка покрытия;

• соединение крыши пристройки с основным домом.

Этот список используют при моделировании и обсуждении со специалистом.

Как сделать проект крыши в программах

Программы решают разные задачи. Одни подходят для понятного домашнего эскиза, другие рассчитаны на BIM-модель и выпуск документации, третьи удобны для точного 2D-чертежа.

Для самостоятельной работы разумно двигаться поэтапно:

1. собрать размеры;

2. построить коробку дома;

3. выбрать форму крыши;

4. проверить внешний вид;

5. подготовить план сверху;

6. рассчитать площади;

7. оформить разрезы;

8. вынести сложные узлы;

9. передать несущую систему на проверку.

Мой Дом 3D

Мой Дом 3D удобен для первого проекта частного дома. В нём соединены план, этажи, крыша и трёхмерный просмотр. Программа подходит для владельца участка, которому нужно быстро собрать коробку здания, сравнить несколько вариантов кровли и показать строителям понятную модель.

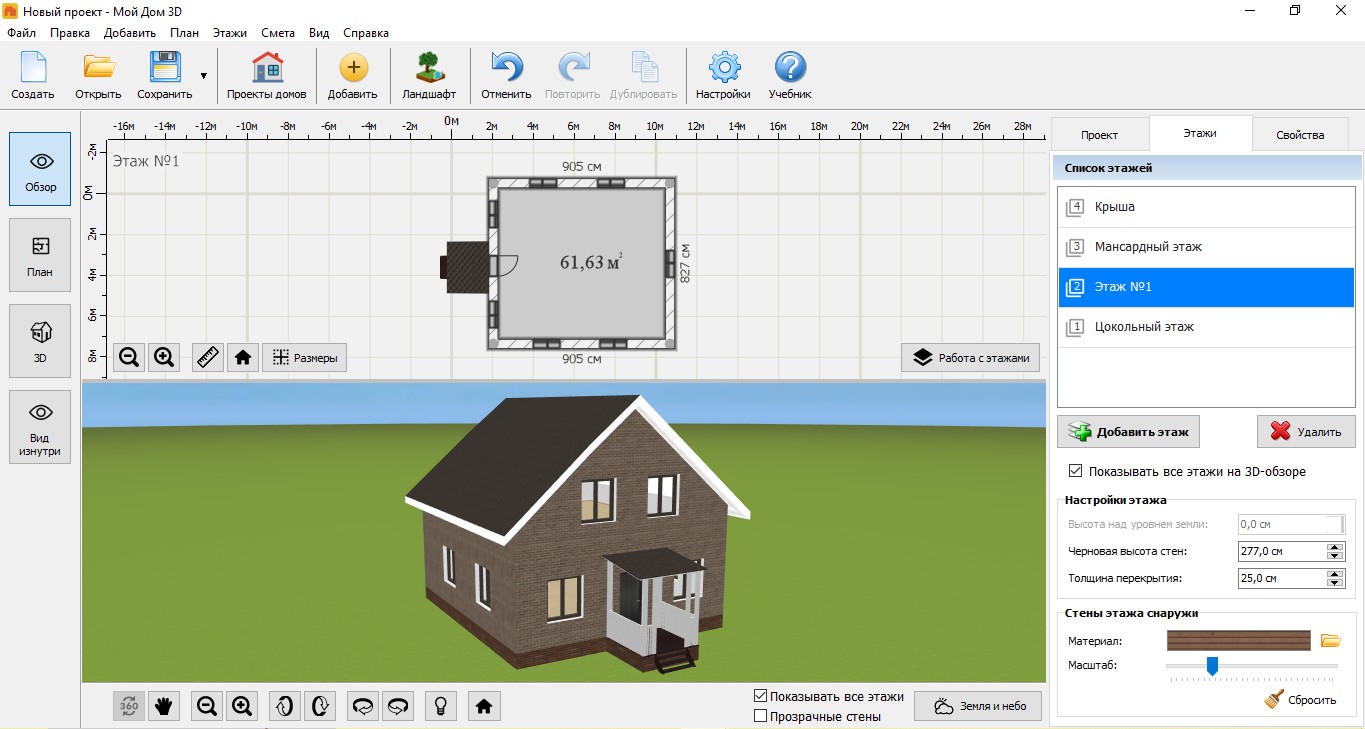

В интерфейсе есть режимы Обзор, План, 3D и Вид изнутри. Справа располагаются вкладки Проект, Этажи и Свойства. Такой принцип удобен для последовательной работы: сначала создаётся геометрия, затем настраивается выбранный объект, после чего результат проверяется в объёме.

Какие задачи выполняются в Мой Дом 3D

В программе удобно:

• начертить наружные и внутренние стены;

• указать размеры помещений;

• добавить этажи;

• создать мансарду;

• добавить основную крышу;

• добавить локальную крышу над пристройкой или крыльцом;

• сравнить несколько форм;

• настроить высоту стен;

• настроить высоту конька;

• выбрать материал покрытия;

• проверить фасад в 3D;

• сохранить наглядные изображения проекта.

Программа закрывает эскизную часть. Конструктивный расчёт стропил и рабочие узлы оформляют отдельно.

Пошаговая инструкция

Шаг 1. Создайте новый проект

Нажмите Создать. Сразу сохраните файл через Сохранить, чтобы не потерять промежуточные изменения.

Шаг 2. Начертите стены

Откройте добавление стен и перенесите фактический контур дома. Для каждой стороны укажите длину. Добавьте внутренние несущие стены, поскольку они влияют на дальнейшую проработку конструкции.

После замыкания помещений проверьте:

• общий размер дома;

• площадь комнат;

• расположение лестницы;

• толщину стен;

• положение пристройки;

• габариты гаража;

• место дымохода.

Шаг 3. Добавьте этаж

Перейдите во вкладку Этажи и нажмите Добавить этаж. Для нового уровня настройте высоту стен и толщину перекрытия. При проектировании мансарды используйте отдельный мансардный уровень.

Шаг 4. Добавьте крышу

В списке этажей выберите Крыша. Нажмите Добавить крышу. Для основного объёма выберите Добавить основную крышу. Для крыльца, террасы или пристройки используйте Добавить локальную крышу.

В каталоге представлены типовые формы:

• двускатная;

• вальмовая;

• односкатная;

• ломаная;

• ломаная вальмовая;

• пирамидальная;

• многощипцовая;

• многощипцовая вальмовая;

• плоская.

Шаг 5. Настройте параметры

Выделите крышу и откройте вкладку Свойства. Задайте высоту стен, положение конька и материал покрытия. После каждого изменения переключайтесь в 3D и проверяйте фасады.

Шаг 6. Проверьте мансарду

Для жилого пространства под кровлей убедитесь, что высоты достаточно для комнат, лестницы и окон. Модель помогает быстро сравнить обычную двускатную крышу и ломаный вариант.

Шаг 7. Проверьте локальные крыши

При наличии крыльца или террасы добавьте локальные скаты. Сразу оцените примыкание к стене основного дома и направление отвода воды.

Шаг 8. Сохраните изображения

Откройте удобный ракурс и сохраните результат. Такие изображения подходят для обсуждения формы крыши со строителями и семьёй.

Что проверить перед завершением

• крыша перекрывает весь наружный контур;

• свесы выглядят равномерно;

• локальные скаты не конфликтуют с окнами;

• вода не направлена на вход;

• труба не попадает в ендову;

• высоты мансарды согласованы с планировкой;

• форма не стала неоправданно сложной.

Плюсы

• понятный русскоязычный интерфейс;

• быстрое создание коробки дома;

• готовые типы крыш;

• отдельная локальная крыша для пристроек;

• одновременная работа с планом и 3D;

• удобство для начинающего пользователя;

• наглядная проверка фасадов.

Минусы

• эскизная модель не заменяет расчёт стропильной системы;

• рабочие узлы оформляют отдельно;

• сложные нестандартные сопряжения требуют дополнительного чертежа;

• программа не заменяет профессиональную BIM-среду.

Autodesk Revit

Autodesk Revit подходит для полноценной модели здания. Крыша здесь связана со стенами, уровнями, фасадами, разрезами и документацией. Изменение геометрии отражается на видах проекта.

Для большинства скатных крыш используют Roof by Footprint. Конструкция строится по замкнутому контуру. Для нестандартного профиля применяется Roof by Extrusion.

Какие задачи выполняются в Revit

В программе удобно:

• построить крышу по контуру стен;

• задать свес;

• определить линии с уклоном;

• сделать отдельные скаты;

• построить плоскую кровлю;

• создать крышу выдавливанием;

• привязать конструкцию к уровню;

• сформировать проёмы;

• получить фасады;

• получить разрезы;

• оформить листы;

• согласовать крышу с моделью дома.

Пошаговая инструкция для двускатной крыши

Шаг 1. Подготовьте уровни

Создайте уровни здания и откройте план, связанный с крышей. Для частного дома обычно используют уровень верхнего этажа или отдельный уровень кровли.

Шаг 2. Постройте стены

Во вкладке Architecture создайте стены. Проверьте высоту, привязку и наружный контур.

Шаг 3. Запустите Roof by Footprint

Откройте:

Architecture → Build → Roof → Roof by Footprint

Revit перейдёт в режим эскиза.

Шаг 4. Выберите Pick Walls

На панели Draw нажмите Pick Walls. На панели параметров задайте Overhang. Этот параметр определяет свес.

При необходимости включите Extend to wall core, чтобы смещение отсчитывалось от сердцевины стены.

Шаг 5. Обведите стены

Подведите курсор к наружной стене. Клавиша Tab выделяет цепочку связанных стен. Щёлкните мышью, чтобы получить замкнутый контур.

Шаг 6. Настройте уклон

Выберите границы, которые формируют уклон. В палитре Properties включите Defines Roof Slope и задайте значение. Для двускатной конструкции уклон оставляют у двух противоположных сторон, а у торцевых линий отключают.

Шаг 7. Завершите эскиз

Нажмите Finish Edit Mode. Откройте 3D-вид и проверьте получившуюся форму.

Шаг 8. Привяжите стены к крыше

Выделите стены, которые должны доходить до скатов. Используйте команду Attach Top/Base, затем выберите крышу. Верх стен подстроится под нижнюю поверхность кровли.

Как сделать плоскую крышу

Создайте контур через Roof by Footprint, отключите Defines Roof Slope у границ и задайте параметры уровня в Properties. Для сложного водоотведения дополнительно прорабатывают уклоны и водосборные участки.

Как сделать крышу выдавливанием

Для арочного или нестандартного профиля применяют:

Architecture → Build → Roof → Roof by Extrusion

Сначала задают рабочую плоскость, затем рисуют профиль. Revit выдавливает его на заданную глубину. Такой способ удобен для формы, которую проще описать поперечным сечением, чем контуром сверху.

Что проверить перед завершением

• уровень крыши;

• свес;

• линии с уклоном;

• высоту конька;

• примыкание стен;

• проёмы;

• пересечения нескольких кровель;

• положение трубы;

• фасады;

• разрезы.

Плюсы

• связь крыши со зданием;

• получение фасадов и разрезов из модели;

• точная работа с уровнями;

• несколько способов построения;

• удобство выпуска документации;

• наглядная проверка изменений;

• пригодность для сложного проекта.

Минусы

• высокая сложность освоения;

• для аккуратной модели нужна дисциплина;

• нестандартные сопряжения требуют опыта;

• программа избыточна для одного простого эскиза.

ArchiCAD

ArchiCAD ориентирован на архитектурное проектирование. Для крыш используются два режима: Single-plane Roof и Multi-plane Roof. Первый создаёт отдельный скат, второй — связанную многоскатную конструкцию.

Какие задачи выполняются в ArchiCAD

В программе удобно:

• создать отдельный скат;

• построить многоскатную крышу;

• настроить уклон;

• задать толщину;

• задать свес;

• изменить отдельную плоскость;

• преобразовать сегмент во фронтон;

• проверить крышу в 3D;

• сформировать фасады;

• сформировать разрезы;

• связать архитектурную модель и документацию.

Пошаговая инструкция

Шаг 1. Постройте стены

Создайте наружный контур и внутренние стены. Проверьте этажность и высоту.

Шаг 2. Выберите Roof Tool

Активируйте Roof Tool. В Info Box или Roof Settings выберите способ построения.

Шаг 3. Выберите геометрию

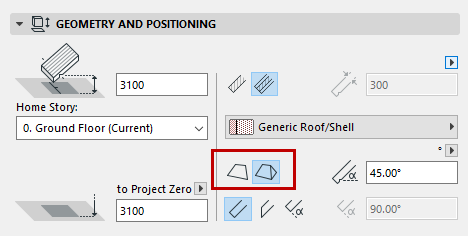

Для простой крыши используйте Multi-plane Roof. Для отдельного ската пристройки применяйте Single-plane Roof.

Шаг 4. Задайте уклон

В параметре Roof Pitch укажите уклон. Настройте толщину конструкции и привязку по высоте.

Шаг 5. Постройте контур

Для многоскатной крыши обведите наружный контур. Для отдельного ската сначала нарисуйте опорную линию, затем определите сторону подъёма и границы плоскости.

Шаг 6. Используйте Magic Wand

Для быстрого повторения существующего контура применяйте Magic Wand. Этот приём удобен, когда стены уже построены и крыша должна соответствовать их форме.

Шаг 7. Проверьте сегменты

Выделите многоскатную крышу и откройте настройки отдельных плоскостей. Для фронтона выберите нужную плоскость и используйте Custom Plane Settings, затем измените тип на Gable.

Шаг 8. Откройте 3D-вид

Проверьте высоту конька, рёбра, ендовы и примыкания. Исправьте отдельные плоскости при необходимости.

Шаг 9. Подготовьте документацию

Создайте план кровли, фасады и разрезы. Для сложного дома вынесите отдельные узлы.

Что проверить перед завершением

• режим Single-plane или Multi-plane выбран осознанно;

• уклон задан одинаково для симметричных скатов;

• фронтоны настроены правильно;

• ендовы не образуют случайных пересечений;

• крыша пристройки согласована с основной;

• разрез мансарды показывает полезную высоту;

• свесы выглядят равномерно.

Плюсы

• удобная архитектурная логика;

• работа с отдельными и связанными скатами;

• точная настройка плоскостей;

• получение документации из модели;

• удобство для частного дома сложной формы;

• наглядная проверка мансарды.

Минусы

• освоение требует времени;

• сложная кровля требует аккуратного редактирования сегментов;

• для одного простого чертежа программа перегружена возможностями;

• конструктивную проверку несущих элементов выполняют отдельно.

Renga

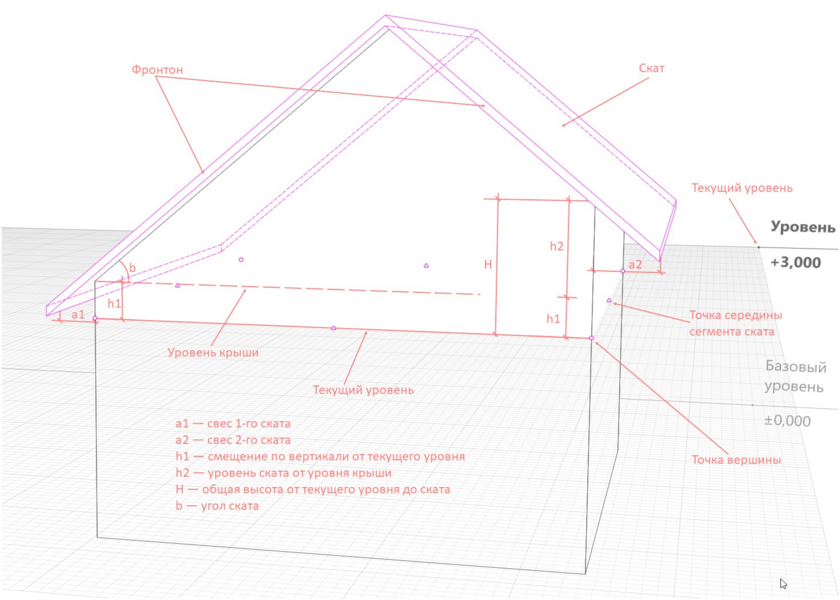

Renga подходит для BIM-проектирования и выпуска документации. Работа с крышей строится через сегменты. Для каждого сегмента задаётся форма: Скат или Фронтон.

Какие задачи выполняются в Renga

В программе удобно:

• построить крышу на текущем уровне;

• настроить форму сегментов;

• создать односкатную конструкцию;

• создать двускатную конструкцию;

• создать вальмовую конструкцию;

• задать угол;

• задать свес;

• добавить проёмы;

• проверить модель в 3D;

• получить фасады;

• получить разрезы;

• подготовить листы.

Пошаговая инструкция

Шаг 1. Выберите уровень

Сделайте текущим уровень, на котором создаётся крыша. Привязка к уровню помогает избежать случайных смещений по высоте.

Шаг 2. Выберите инструмент Крыша

На панели Инструменты нажмите Крыша.

Шаг 3. Задайте общие параметры

Настройте основные характеристики конструкции и подтвердите ввод клавишей Enter.

Шаг 4. Перейдите к параметрам сегмента

Используйте Ctrl+Tab, чтобы перейти к настройкам сегмента. Выберите форму Скат или Фронтон.

Шаг 5. Постройте контур

Для прямолинейного участка используйте способ Прямая по двум точкам. Последовательно создайте границы крыши.

Шаг 6. Настройте двускатную форму

Для двускатной крыши назначьте двум торцевым сегментам форму Фронтон. Боковые сегменты останутся скатами.

Шаг 7. Настройте вальмовую форму

Для вальмовой конструкции оставьте скатами все стороны. Программа сформирует торцевые плоскости и диагональные рёбра.

Шаг 8. Укажите угол и свес

Настройте угол наклона и величину свеса. Проверьте карниз по всему периметру.

Шаг 9. Добавьте проёмы

Используйте проёмы для дымохода, вентиляции и других проходных элементов. Их положение проверяйте в плане и 3D.

Шаг 10. Подготовьте виды

Получите фасады, разрезы и чертежи. Для сложных участков добавьте пояснения и размеры.

Что проверить перед завершением

• текущий уровень;

• форму каждого сегмента;

• уклон;

• свес;

• рёбра;

• ендовы;

• проёмы;

• положение трубы;

• высотные отметки;

• документацию.

Плюсы

• понятная логика сегментов;

• работа с реальными строительными объектами;

• удобный 3D-вид;

• получение документации из модели;

• русскоязычная среда;

• рациональный переход от простой крыши к сложной.

Минусы

• для ручной правки сложной формы требуется привыкнуть к сегментам;

• программа избыточна для одного небольшого эскиза;

• рабочий результат требует аккуратной настройки уровней;

• несущую способность элементов проверяют отдельно.

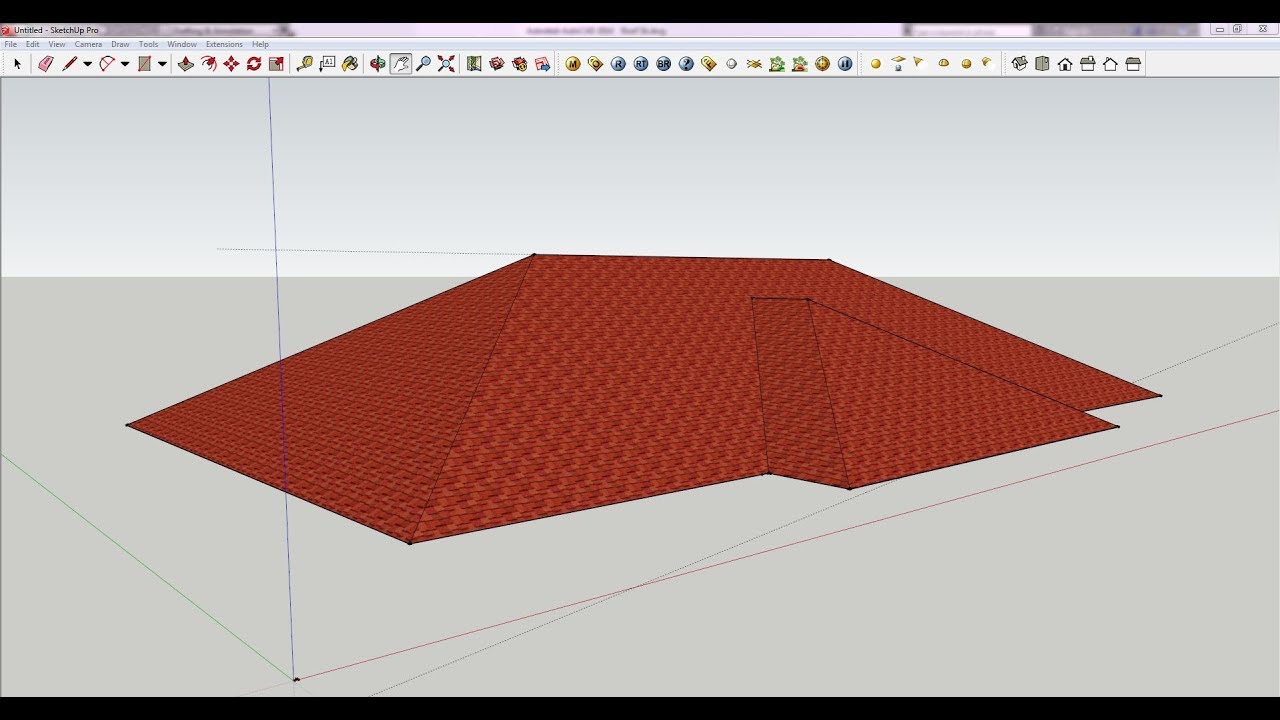

SketchUp

SketchUp удобен для ручного моделирования формы. Здесь нет обязательной автоматической логики крыши: пользователь сам строит плоскости и контролирует геометрию. Такой подход подходит для визуального сравнения вариантов и нестандартных объёмов.

Какие задачи выполняются в SketchUp

В программе удобно:

• построить коробку дома;

• поднять стены;

• нарисовать линию конька;

• сформировать скаты вручную;

• сделать свес;

• добавить пристройку;

• проработать сложный объём;

• сгруппировать элементы;

• проверить модель со всех сторон;

• подготовить наглядные изображения.

Пошаговая инструкция

Шаг 1. Настройте единицы

Откройте параметры модели и установите нужные единицы измерения. Для строительства удобно работать в миллиметрах.

Шаг 2. Нарисуйте контур

Инструментом Rectangle или Line постройте наружный контур здания.

Шаг 3. Поднимите коробку

Выберите Push/Pull и вытяните стены на заданную высоту.

Шаг 4. Создайте верхнюю плоскость

Нарисуйте перекрывающую плоскость по верху стен. Для простой двускатной крыши получите прямоугольник.

Шаг 5. Проведите линию конька

Инструментом Line разделите верхнюю плоскость по оси дома.

Шаг 6. Поднимите конёк

Выделите линию конька и используйте Move. Переместите её вверх по синей оси. Две соседние плоскости превратятся в скаты.

Шаг 7. Добавьте свесы

Используйте Offset для формирования наружного контура. После этого уточните геометрию скатов.

Шаг 8. Сгруппируйте крышу

Выделите элементы крыши и создайте группу. Отдельная группа защищает геометрию стен от случайного слипания с кровлей.

Шаг 9. Проработайте пристройку

Создайте второй объём и отдельную группу. Проверьте примыкание, направление уклона и водоотведение.

Шаг 10. Добавьте размеры

Инструментом Dimension нанесите основные размеры. При сложной форме сформируйте сцены с планом, фасадом и перспективой.

Что проверить перед завершением

• точность осей;

• симметрию;

• высоту конька;

• ширину свесов;

• отдельные группы;

• пересечения плоскостей;

• ендовы;

• примыкание пристройки;

• расположение трубы.

Плюсы

• быстрый старт;

• свобода моделирования;

• удобная работа с формой;

• наглядный 3D-результат;

• подходит для нестандартной геометрии;

• удобно обсуждать архитектурный вариант.

Минусы

• крыша строится вручную;

• ошибки геометрии приходится контролировать самостоятельно;

• рабочая документация требует дополнительного оформления;

• модель не заменяет расчёт стропильной системы;

• при неаккуратной группировке геометрия быстро становится неудобной.

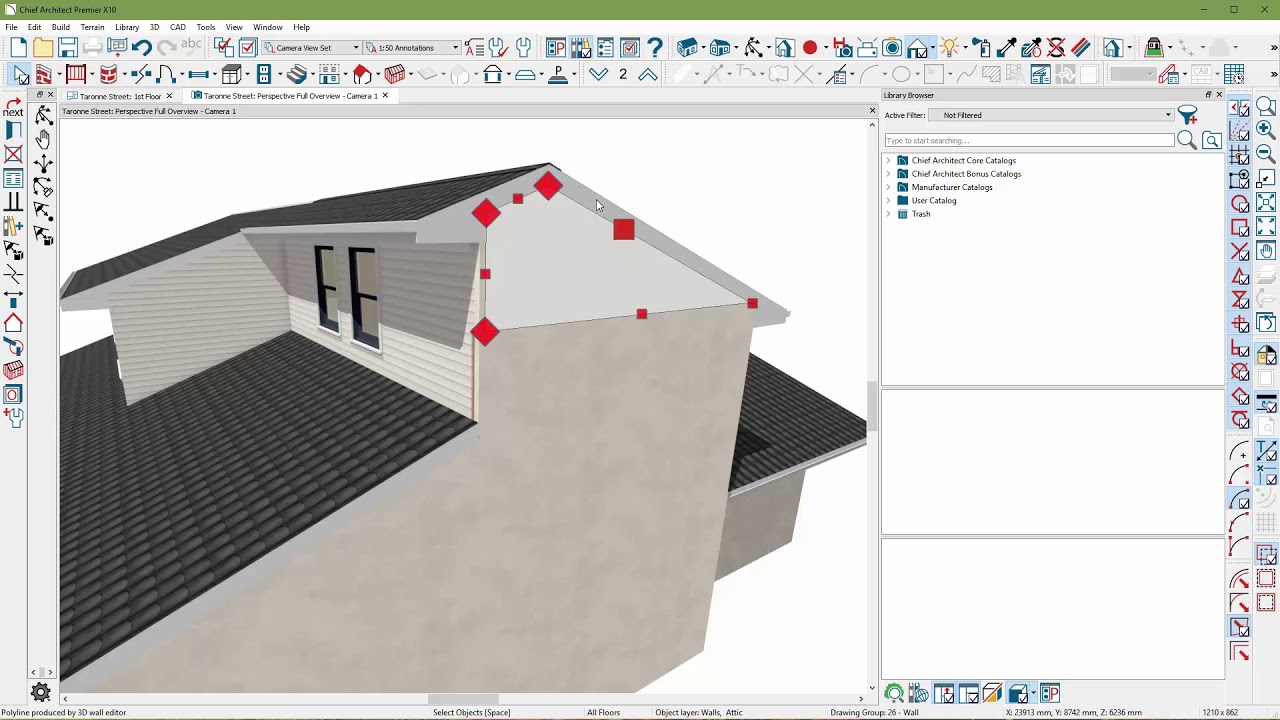

Chief Architect

Chief Architect ориентирован на проектирование частных домов. Программа строит крыши автоматически и позволяет редактировать отдельные плоскости вручную.

Какие задачи выполняются в Chief Architect

В программе удобно:

• нарисовать стены;

• автоматически построить крышу;

• задать уклон;

• создать двускатную форму;

• создать вальмовую форму;

• создать односкатную форму;

• редактировать отдельные плоскости;

• соединить плоскости;

• проверить дом в 3D;

• подготовить фасады;

• подготовить разрезы;

• оформить документацию.

Пошаговая инструкция

Шаг 1. Постройте стены

Откройте:

Build → Wall → Straight Exterior Wall

Нарисуйте наружный контур. Проверьте замкнутость помещений.

Шаг 2. Постройте крышу автоматически

Откройте:

Build → Roof → Build Roof

В диалоговом окне включите Build Roof Planes и подтвердите действие.

Шаг 3. Проверьте 3D-вид

Откройте:

3D → Create Perspective View → Perspective Full Overview

Оцените форму, высоту и свесы.

Шаг 4. Создайте фронтоны

Выделите торцевую стену и откройте её свойства через Open Object. На панели Roof включите Full Gable Wall. Повторите для противоположной стены. Перестройте крышу.

Шаг 5. Настройте односкатную конструкцию

Используйте параметры стен на панели Roof и задайте нужную схему. После изменения снова выполните построение кровельных плоскостей.

Шаг 6. Перейдите к ручной правке

Для нестандартного участка используйте:

Build → Roof → Roof Plane

Создайте отдельную плоскость и отредактируйте её границы.

Шаг 7. Соедините плоскости

Выделите скат и используйте Join Roof Planes, затем укажите соседнюю плоскость. Команда помогает точно состыковать границы.

Шаг 8. Проверьте пристройку

Для крыльца, гаража или террасы создайте отдельные плоскости. Проверьте высоту примыкания и водоотведение.

Что проверить перед завершением

• автоматическую и ручную части;

• высоту конька;

• свесы;

• фронтоны;

• соединение скатов;

• ендовы;

• примыкания;

• положение окон;

• дымоход;

• фасады.

Плюсы

• автоматическое построение крыши;

• ручное редактирование плоскостей;

• хорошая специализация на частных домах;

• удобная проверка в 3D;

• работа с фасадами и разрезами;

• быстрый подбор формы для сложного дома.

Минусы

• интерфейс требует освоения;

• автоматический результат всё равно нужно проверять;

• нестандартные участки требуют ручной правки;

• программа не заменяет инженерный расчёт древесины и соединений.

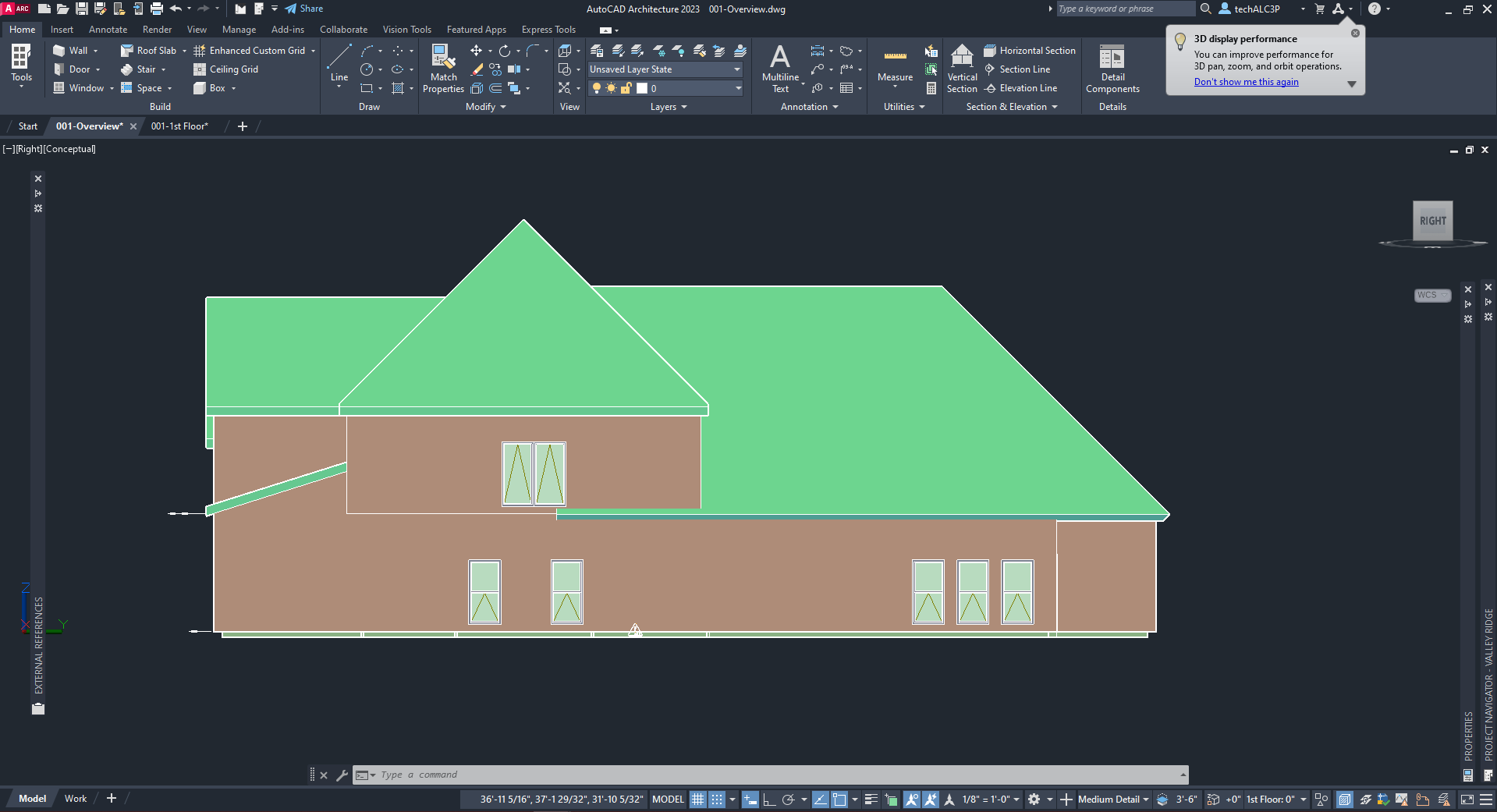

Autodesk AutoCAD

Autodesk AutoCAD подходит для точного плана кровли, фасадов, разрезов и узлов. Крыша здесь не создаётся одной автоматической кнопкой. Пользователь последовательно строит геометрию и контролирует каждый размер.

Какие задачи выполняются в AutoCAD

В программе удобно:

• построить наружный контур;

• создать свес через смещение;

• провести конёк;

• начертить рёбра;

• начертить ендовы;

• нанести размеры;

• добавить выноски;

• создать слои;

• посчитать площадь;

• оформить фасад;

• оформить разрез;

• подготовить лист;

• вывести PDF.

Пошаговая инструкция

Шаг 1. Настройте единицы

Введите команду UNITS. Установите миллиметры и подходящую точность.

Шаг 2. Создайте слои

Откройте LAYER или сокращение LA. Создайте отдельные слои:

• стены;

• свесы;

• коньки;

• рёбра;

• ендовы;

• размеры;

• текст;

• оси;

• штриховки;

• вспомогательные линии;

• водосток;

• проходные элементы.

Шаг 3. Начертите коробку дома

Используйте PLINE. Постройте замкнутый наружный контур. Для проверки размеров применяйте объектные привязки.

Шаг 4. Создайте линию свеса

Запустите OFFSET. Укажите расстояние и сместите контур наружу. Полученная линия станет наружной границей кровли.

Шаг 5. Проведите конёк

Инструментом LINE или PLINE проведите линию конька. Для симметричной двускатной крыши она располагается по оси здания.

Шаг 6. Добавьте рёбра и ендовы

Для вальмовой крыши соедините концы конька с углами наружного контура. Для сложного дома проведите линии внутренних сопряжений. Используйте TRIM и EXTEND, чтобы убрать лишние фрагменты и довести линии до пересечений.

Шаг 7. Укажите направления уклонов

Нарисуйте стрелки от верхней точки ската к карнизу. Подпишите угол или уклон через MTEXT или MLEADER.

Шаг 8. Нанесите размеры

Используйте DIM и DIMLINEAR. Покажите:

• общий габарит;

• длину конька;

• ширину свесов;

• привязку трубы;

• размеры окон;

• длины карнизов;

• высотные отметки.

Шаг 9. Посчитайте площадь

Замкните границы отдельных скатов полилиниями. Используйте AREA или MEASUREGEOM. Запишите площади в таблицу.

Шаг 10. Подготовьте фасад и разрез

На отдельных слоях постройте проекции. Нанесите высоту стен, карниза и конька. На разрезе покажите состав кровельного пирога.

Шаг 11. Оформите лист

Перейдите из Model в Layout. Настройте формат, масштаб и видовой экран. Используйте PLOT для вывода PDF.

Что проверить перед завершением

• замкнутые контуры;

• слои;

• объектные привязки;

• размеры;

• отсутствие лишних линий;

• площади;

• стрелки уклонов;

• читаемость текста;

• масштаб листа;

• корректность PDF.

Плюсы

• высокая точность;

• полный контроль геометрии;

• удобство оформления рабочих чертежей;

• слои;

• размеры;

• выноски;

• расчёт площадей;

• выпуск листов;

• распространённый формат DWG.

Минусы

• крыша строится вручную;

• 3D-визуализацию приходится создавать отдельно;

• оформление требует времени;

• новичку нужно освоить команды;

• конструктивный расчёт выполняется вне чертёжной схемы.

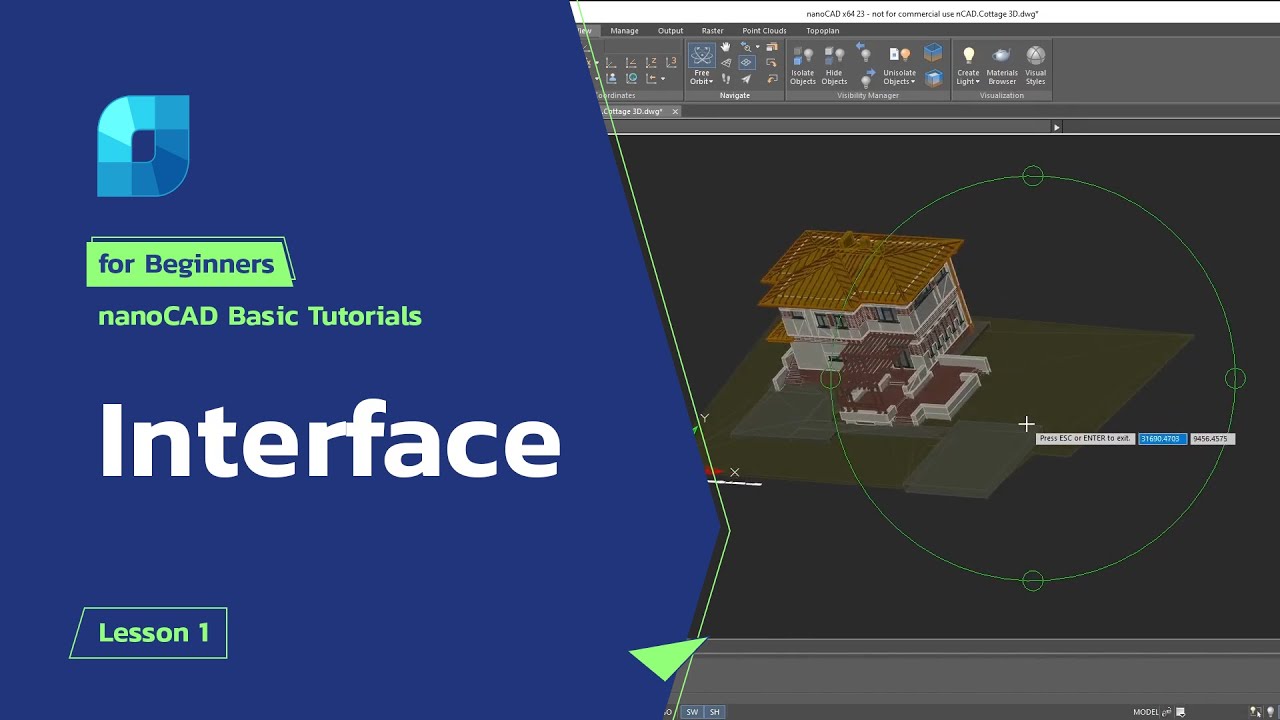

nanoCAD

nanoCAD подходит для подготовки плана кровли в DWG. Программа используется для 2D-черчения, редактирования геометрии, размеров, слоёв и выпуска документации.

Какие задачи выполняются в nanoCAD

В программе удобно:

• создать DWG-чертёж;

• настроить слои;

• построить контур дома;

• получить линию свеса;

• провести конёк;

• начертить рёбра и ендовы;

• поставить размеры;

• оформить подписи;

• добавить штриховку;

• построить фасад;

• построить разрез;

• подготовить лист;

• вывести документацию.

Пошаговая инструкция

Шаг 1. Создайте DWG

Откройте новый документ и сразу сохраните файл с понятным названием.

Шаг 2. Настройте единицы

Проверьте единицы измерения. Для строительного чертежа удобно использовать миллиметры.

Шаг 3. Создайте слои

Разделите геометрию по назначению:

• наружный контур;

• крыша;

• размеры;

• подписи;

• оси;

• водосток;

• проходки;

• штриховки;

• вспомогательные построения.

Шаг 4. Постройте наружный контур

Используйте линии или полилинию. Контур должен быть замкнутым и соответствовать фактическим размерам.

Шаг 5. Добавьте свес

Создайте параллельное смещение наружу. Проверьте углы и уберите лишние пересечения командами обрезки.

Шаг 6. Проведите конёк

Нанесите ось конька. Для вальмовой конструкции добавьте диагональные рёбра. Для сложного плана отметьте ендовы.

Шаг 7. Нанесите размеры

Поставьте габаритные, привязочные и локальные размеры. Отдельно укажите свесы и положение дымохода.

Шаг 8. Оформите подписи

Подпишите уклоны, отметки, материалы и сложные участки. Для водостока отметьте желоба, воронки и трубы.

Шаг 9. Сделайте фасады

Постройте фасады по каждой стороне дома. Проверьте высоту конька и общие пропорции.

Шаг 10. Сделайте разрез

Покажите стены, мауэрлат, стропила, утепление, вентиляционный канал, обрешётку и покрытие.

Шаг 11. Подготовьте лист

Разместите план, фасад, разрез и пояснения на листе. Проверьте масштаб и читаемость размеров.

Что проверить перед завершением

• слои;

• замкнутость контуров;

• размеры;

• привязки;

• уклоны;

• отметки;

• водосток;

• ендовы;

• разрез;

• масштаб.

Плюсы

• работа с DWG;

• удобство 2D-чертежа;

• слои;

• размеры;

• понятная CAD-логика;

• подготовка рабочих листов;

• удобство передачи файла другим специалистам.

Минусы

• крыша строится вручную;

• автоматическое создание скатов отсутствует;

• 3D-проверка формы не является основной частью сценария;

• оформление требует аккуратности;

• расчёт стропильной системы выполняется отдельно.

Сравнение программ

Программа	Основная задача	Автоматическое построение крыши	3D-проверка	План кровли	Фасады и разрезы	Подходит новичку
Мой Дом 3D	Домашний эскиз и визуальная проверка	Да	Да	Частично	Частично	Да
Autodesk Revit	BIM-модель и документация	Да	Да	Да	Да	Нет
ArchiCAD	Архитектурная BIM-модель	Да	Да	Да	Да	Нет
Renga	BIM-модель и выпуск чертежей	Да	Да	Да	Да	Средне
SketchUp	Ручное 3D-моделирование формы	Нет	Да	Частично	Частично	Средне
Chief Architect	Частные дома и автоматические крыши	Да	Да	Да	Да	Средне
Autodesk AutoCAD	Точный 2D-чертёж	Нет	Частично	Да	Да	Средне
nanoCAD	DWG-чертёж и листы	Нет	Частично	Да	Да	Средне

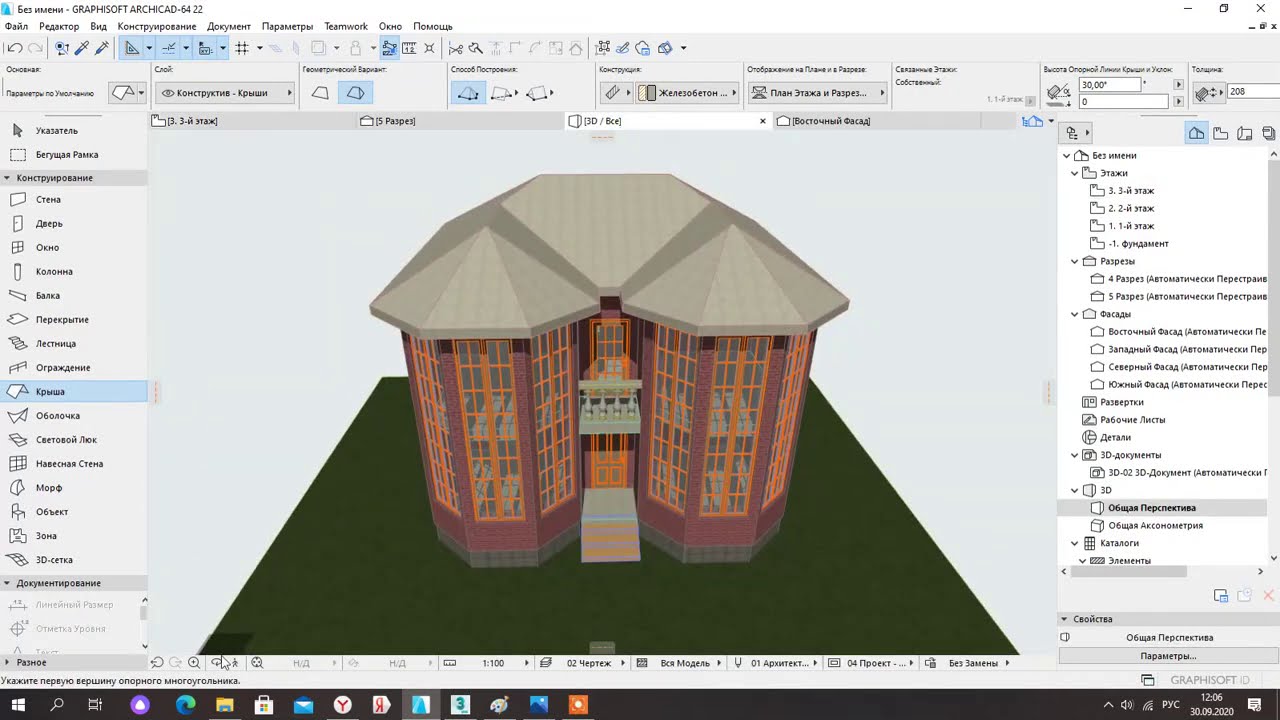

Для первого самостоятельного проекта проще начать с Мой Дом 3D. Программа быстро показывает, как форма крыши сочетается с коробкой дома и мансардой. После выбора геометрии план удобно оформить в Autodesk AutoCAD или nanoCAD.

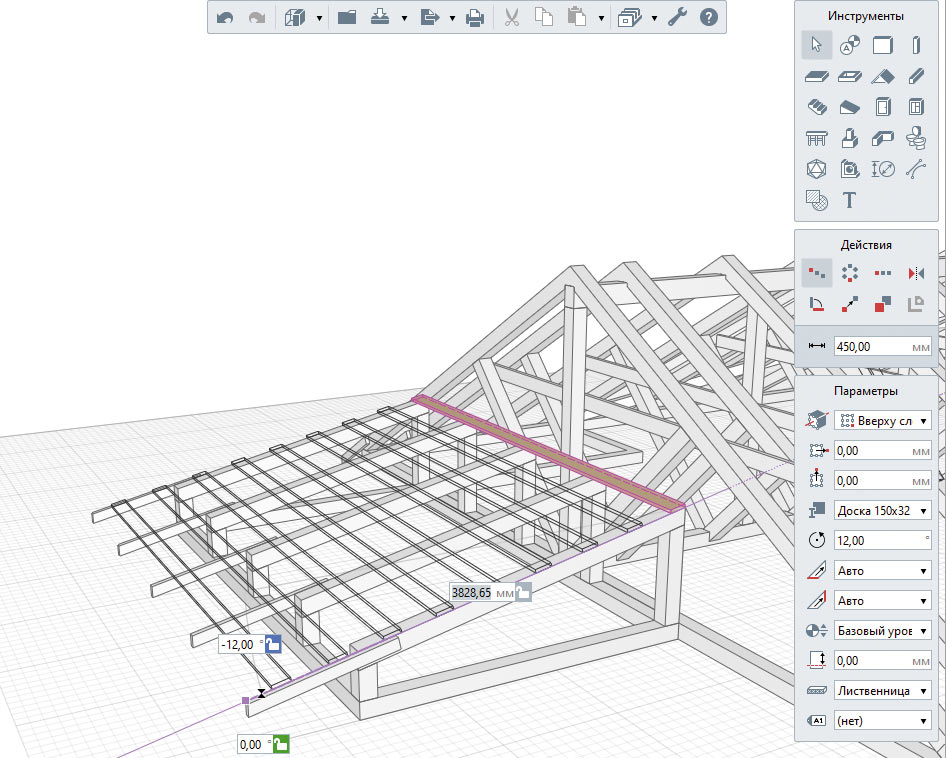

Для архитектурного проекта с взаимосвязанными видами подходят Autodesk Revit, ArchiCAD и Renga. Для ручной работы со сложной формой удобен SketchUp. Для частного домостроения с быстрым автоматическим построением кровельных плоскостей подходит Chief Architect.

Как проверить готовый проект крыши

После построения модели и чертежей проведите отдельную проверку. Не пытайтесь оценить всё за один просмотр. Разделите контроль на несколько этапов.

Геометрия

Проверьте:

• все скаты;

• коньки;

• рёбра;

• ендовы;

• ширину свесов;

• высоту конька;

• симметрию;

• пересечения;

• форму фронтонов;

• локальные крыши;

• примыкания пристроек.

Особое внимание уделите внутренним углам. Ендова собирает воду с соседних плоскостей, поэтому ошибка здесь особенно опасна.

Водоотведение

Проверьте:

• направление движения воды;

• линии желобов;

• воронки;

• трубы;

• отвод от фундамента;

• крыльцо;

• вход;

• дорожки;

• углы здания;

• участки возле террасы;

• нижние крыши под верхними скатами.

Вода не должна падать с верхней крыши на нижнюю без продуманного решения. Поток с большого ската создаёт дополнительную нагрузку на покрытие и водосток пристройки.

Дымоходы и вентиляция

Проверьте:

• расстояние до конька;

• положение относительно ендовы;

• проход через кровельный пирог;

• противопожарные отступы;

• гидроизоляцию;

• примыкание;

• возможность обслуживания;

• внешний вид на фасаде.

Дымоход не размещают случайно после завершения кровельного проекта. Его положение определяют заранее и согласуют с планировкой котельной, печи или камина.

Вентиляция кровли

Проверьте непрерывность движения воздуха:

• поступление через карниз;

• проход по вентиляционному каналу;

• отсутствие перекрытия утеплителем;

• выход в верхней зоне;

• вентиляцию холодного чердака;

• участки возле окон;

• участки возле ендов;

• локальные крыши пристроек.

Мансарда

Для жилой мансарды дополнительно проверьте:

• полезную высоту;

• расположение мебели;

• лестницу;

• окна;

• отопление;

• вентиляцию;

• пароизоляцию;

• утепление;

• внутреннюю отделку;

• доступ к сложным участкам.

Материалы

Сравните площадь скатов с раскладкой покрытия. Уточните:

• полезную ширину листов;

• длину листов;

• нахлёсты;

• количество рядов;

• подрезку;

• ендовы;

• конёк;

• примыкания;

• крепёж;

• мембраны;

• утеплитель;

• пиломатериалы;

• водосток.

Типичные ошибки

Слишком сложная форма без практической причины

Каждый дополнительный скат увеличивает трудоёмкость. Сложный силуэт выглядит эффектно на изображении, но требует больше ендов, доборных элементов, крепежа и ручной подрезки.

Выбор конструкции только по фотографии

Одинаковый внешний вид не означает одинаковую стропильную систему. Нагрузки, пролёты и опоры различаются.

Отсутствие разреза

План сверху не показывает высоту мансарды, вентиляционный канал и кровельный пирог. Без разреза невозможно уверенно проверить внутреннее устройство.

Дымоход в ендове

Ендова уже является сложным водосборным участком. Дополнительная проходка ухудшает ситуацию и усложняет герметизацию.

Непродуманный водосток

Красивый фасад быстро теряет вид при постоянном увлажнении. Трубы и желоба проектируют до отделки.

Ошибка в площади

Расчёт по площади дома занижает расход. Кровля больше коробки из-за уклонов и свесов. Для сложной формы отдельно учитывают подрезку.

Игнорирование мансарды

Внешне удачная крыша иногда создаёт неудобные комнаты. Наклонные потолки уменьшают полезную площадь, а лестница занимает заметную часть этажа.

Отсутствие вентиляционного канала

Утеплитель и древесина нуждаются в правильно организованном отводе влаги. Вентиляцию предусматривают на разрезе, а не добавляют после монтажа.

Смешивание эскиза и рабочего проекта

3D-модель помогает выбрать форму. Рабочий проект отвечает на вопросы монтажа. Эти документы дополняют друг друга, но не заменяют.

Что передать строителям

Перед закупкой материалов и началом работ соберите единый комплект.

В него входят:

1. план кровли;

2. четыре фасада;

3. минимум один поперечный разрез;

4. продольный разрез для сложного дома;

5. схема стропильной системы;

6. узел карниза;

7. узел конька;

8. узел ендовы;

9. узел прохода дымохода;

10. узел примыкания пристройки;

11. схема водостока;

12. размеры;

13. уклоны;

14. высотные отметки;

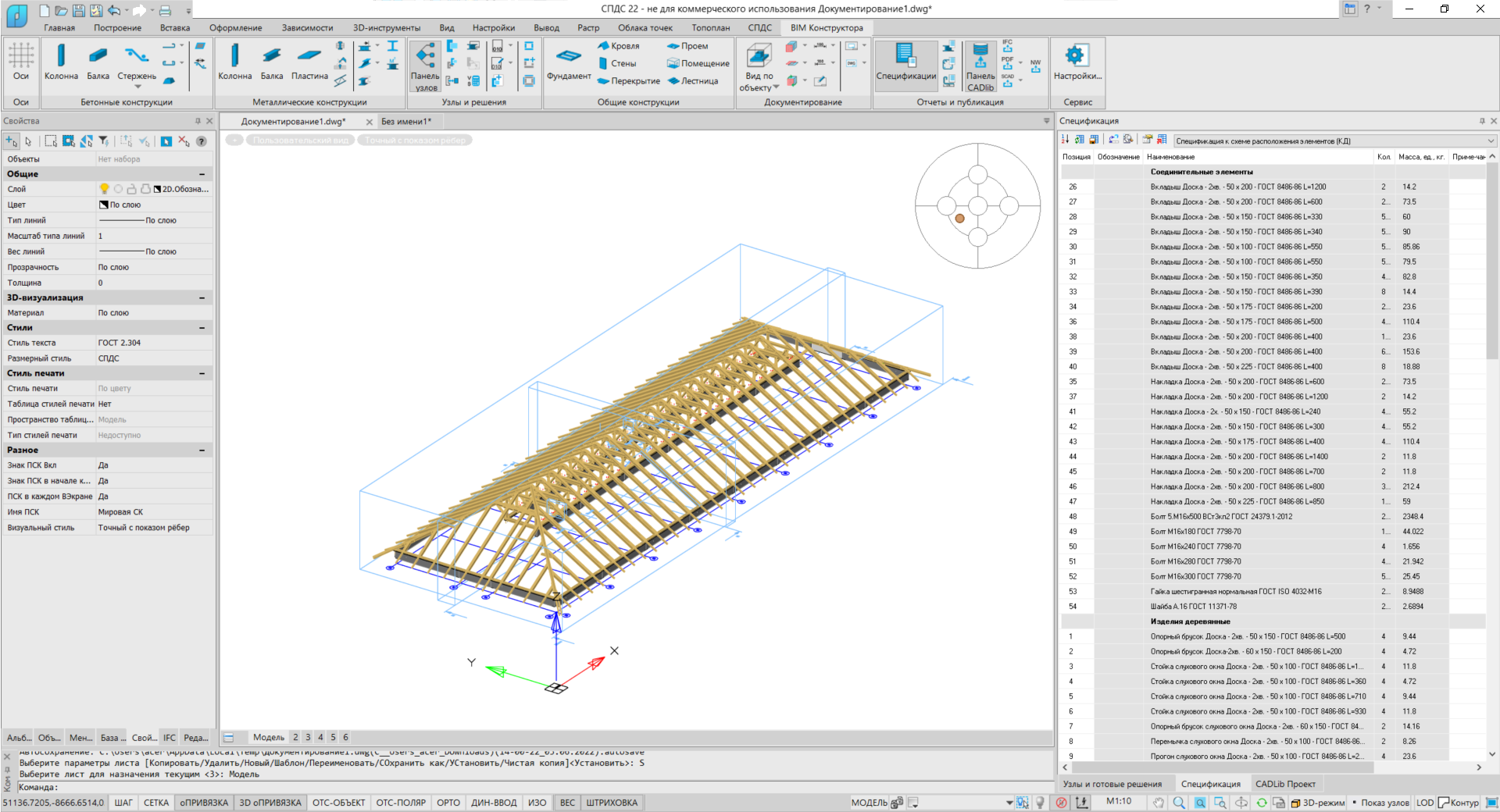

15. ведомость материалов;

16. изображения 3D-модели;

17. расчёт несущих элементов;

18. пояснения по утеплению и вентиляции.

На стройплощадке не должно оставаться вопросов, которые приходится решать по памяти или на глаз.

Итоговый порядок работы

Проект крыши частного дома своими руками удобно выполнять последовательно:

1. Измерьте коробку дома.

2. Нанесите наружные и внутренние несущие стены.

3. Отметьте дымоходы, вентиляцию и пристройки.

4. Определите назначение пространства под крышей.

5. Выберите кровельное покрытие.

6. Сравните подходящие формы.

7. Рассчитайте высоту конька.

8. Определите длину стропильной ноги.

9. Посчитайте площадь скатов.

10. Нарисуйте план сверху.

11. Подготовьте фасады.

12. Сделайте разрез.

13. Соберите 3D-модель.

14. Проверьте водосток.

15. Проверьте ендовы и примыкания.

16. Подготовьте ведомость материалов.

17. Передайте несущую систему на расчёт.

18. Оформите рабочий комплект для строителей.

Для первого визуального проекта достаточно Мой Дом 3D. Для точного чертежа подходят Autodesk AutoCAD и nanoCAD. Для связанной архитектурной модели используют Autodesk Revit, ArchiCAD или Renga.

Главное правило остаётся простым: сначала понятный проект, затем расчёт и только после этого закупка материалов и монтаж.
