План освещения составляют до начала электромонтажных работ, установки потолков и чистовой отделки. На этом этапе определяют не только количество люстр, спотов и бра, но и расположение каждого прибора, привязки к стенам, группы включения, высоты выключателей, проходные точки управления и сценарии для разных ситуаций.

Хорошо подготовленная схема освещения квартиры помогает заранее увидеть ошибки, которые после ремонта исправляются только с демонтажем отделки. Светильник над обеденным столом невозможно безболезненно сместить после монтажа натяжного потолка. Бра возле кровати теряет смысл, когда оказывается слишком высоко или перекрывается изголовьем. Подсветка кухонной столешницы не решает задачу, когда провод для неё забыли вывести до установки гарнитура. Проходной выключатель в длинном коридоре нельзя заменить обычным без изменения разводки.

Полноценный проект освещения дома объединяет бытовую логику, интерьер, электрику и предварительный расчёт. Сначала нужно понять, как семья пользуется помещениями. Затем выделить зоны и сценарии. После этого расставить источники света, распределить их по группам и перенести решения в понятную схему для электрика.

Что входит в план освещения

Одна схема с точками на потолке не является полноценным планом. Для ремонта нужен комплект связанных материалов. Каждый лист отвечает на отдельный вопрос и снижает вероятность ошибок во время монтажа.

Лист	Что на нём указывают	Для чего он нужен
Обмерный план	размеры комнат, толщина стен, проёмы, ниши, выступы, высота потолков	служит основой для всех последующих схем
План мебели	кухонный гарнитур, кровати, шкафы, диваны, столы, рабочие поверхности	помогает привязать свет к реальным зонам
План светильников	люстры, подвесы, споты, треки, бра, ленты, напольные и настольные лампы	показывает положение источников света
План выключателей	обычные, проходные, перекрёстные выключатели, диммеры, панели управления	определяет точки управления
Схема групп включения	связи между выключателями и источниками света	объясняет, какие приборы включаются вместе
План электропроводки	трассы, выводы, щит, кабельные линии	используется электриком для монтажа
Таблица сценариев	дневной, вечерний, рабочий, гостевой, ночной и другие режимы	помогает проверить удобство управления
Спецификация	модели, количество, размеры и характеристики приборов	нужна для закупки оборудования
Пояснения	высоты, отступы, нестандартные узлы, особенности монтажа	исключают неоднозначность на объекте

План светильников и план выключателей лучше оформлять отдельно. На одном перегруженном листе сложно прочитать размеры, линии связей и подписи. Когда источников много, отдельный лист для групп включения становится обязательным: на нём видно, какие приборы связаны с каждой клавишей.

Финальный выбор кабелей, автоматических выключателей, устройств защитного отключения и способов монтажа выполняет электрик. Владелец квартиры или дизайнер формирует функциональную схему: где нужен свет, как он управляется и какие сценарии должны работать. Специалист переводит эту схему в безопасное техническое решение.

С чего начать проектирование

Расстановка светильников начинается не с каталога люстр, а с обмерного плана и мебели. Свет всегда обслуживает конкретную деятельность: приготовление еды, чтение, отдых, уборку, работу за компьютером, хранение вещей, движение по коридору или подъём по лестнице.

До начала работы соберите исходные данные:

1. Измерьте длину каждой стены.

2. Зафиксируйте высоту потолка в каждом помещении.

3. Отметьте окна, двери, ниши, колонны, короба и выступы.

4. Нанесите направление открывания дверей.

5. Поставьте кухонный гарнитур с рабочей столешницей и верхними шкафами.

6. Разместите кровати, диваны, шкафы, телевизор, письменные и обеденные столы.

7. Укажите зеркала, картины, декоративные панели, стеллажи и витрины.

8. Обозначьте рабочие поверхности и места, где человек долго находится в одном положении.

9. Отметьте маршруты движения ночью.

10. Запишите высоту потолка после чистовой отделки, а не только по черновому перекрытию.

11. Учтите тип потолка: окрашенный, натяжной, подвесной, реечный, деревянный или комбинированный.

12. Определите места для штор, карнизов, встроенной мебели и дверей шкафов.

13. Проверьте расположение кондиционеров, вентиляционных решёток и пожарных датчиков.

14. Отдельно отметьте влажные зоны в ванной и на улице.

Чем точнее расставлена мебель, тем полезнее получается схема освещения квартиры. Равномерная сетка точечных светильников выглядит аккуратно только на пустом плане. После меблировки часто выясняется, что часть спотов светит на верх шкафа, один прибор оказывается прямо над экраном телевизора, а свет над кухней падает человеку в спину и создаёт тень на столешнице.

Четыре уровня освещения

Комфортный интерьер редко строится на одном типе приборов. Даже небольшая комната воспринимается лучше, когда в ней есть несколько уровней света с разными задачами.

Общее освещение

Общий свет помогает безопасно перемещаться по комнате, убирать помещение и выполнять повседневные действия. Его создают:

• центральные люстры;

• потолочные накладные приборы;

• встроенные споты;

• трековые системы;

• линейные профили;

• несколько подвесов;

• отражённый свет от потолка.

Общее освещение не обязано быть максимально ярким. Его задача — дать равномерную основу без резких провалов и ослепляющих участков.

Локальный свет

Локальное освещение обслуживает конкретную зону. Оно требуется там, где нужен более высокий уровень освещённости или отдельное управление:

• кухонная столешница;

• рабочий стол;

• место для чтения;

• зеркало в ванной;

• туалетный столик;

• прикроватная зона;

• обеденный стол;

• кресло;

• гардеробная;

• верстак;

• зона рукоделия.

Именно локальный свет чаще всего определяет бытовой комфорт. Красивый интерьер с одной люстрой быстро начинает раздражать, когда на столешнице темно, у зеркала лицо освещено сверху, а вечером возле кровати приходится вставать ради потолочного света.

Акцентное освещение

Акцентный свет выделяет предмет или поверхность:

• картину;

• декоративную стену;

• нишу;

• фактурную штукатурку;

• кирпич;

• камень;

• растения;

• стеллаж;

• коллекцию;

• архитектурный выступ;

• шторы;

• лестницу.

Для этой задачи используют направленные споты, треки, бра, встроенные линейные профили и подсветку ниш. Акцентное освещение не заменяет общий свет. Оно формирует глубину, подчёркивает материалы и помогает интерьеру не выглядеть плоским.

Декоративное и дежурное освещение

Декоративный слой создаёт атмосферу и помогает пользоваться домом вечером:

• светодиодная лента под кроватью;

• подсветка цоколя кухни;

• мягкий свет за телевизором;

• подсветка карниза;

• свет в нише;

• ступенчатые светильники;

• подсветка плинтуса;

• маломощные бра;

• ночник в детской;

• дежурный свет в коридоре.

Такой свет особенно полезен ночью. Он не ослепляет после сна и позволяет пройти в ванную или на кухню без включения ярких потолочных приборов.

Как продумать световые сценарии

Сценарий освещения — это заранее подготовленная комбинация групп. В обычной квартире достаточно нескольких понятных режимов. Не нужно дробить каждый спот на отдельное управление: слишком большое количество клавиш усложняет повседневную жизнь.

Сценарий	Какие приборы работают	Где особенно полезен
Повседневный	часть общего света и основные локальные источники	кухня, гостиная, прихожая
Уборка	все яркие потолочные приборы	вся квартира
Вечерний	бра, торшеры, подсветка ниш, мягкие подвесы	гостиная, спальня
Просмотр фильма	подсветка за телевизором, слабый отражённый свет	ТВ-зона
Чтение	бра, торшер или направленная лампа возле кресла	гостиная, спальня
Работа	настольная лампа, потолочный или линейный свет над столом	кабинет, детская
Приготовление еды	столешница, мойка, плита, часть общего света	кухня
Приём гостей	обеденный стол, декоративные источники, часть общего света	кухня-гостиная
Ночной	ступени, плинтус, цоколь кухни, слабый свет в коридоре	маршруты движения
Макияж и уход	фронтальная подсветка зеркала	ванная, гардеробная
Гардероб	свет внутри шкафа и общий свет в зоне хранения	спальня, гардеробная

Для каждого помещения составьте простую таблицу: название группы, тип приборов, место установки, способ управления и сценарии, в которых она участвует.

Пример для кухни-гостиной:

Группа	Приборы	Управление	Назначение
1	трековая система в гостиной	отдельная клавиша, диммер	общий свет
2	светодиодная лента под верхними шкафами	отдельная клавиша возле рабочей зоны	приготовление еды
3	подвесы над островом	отдельная клавиша	локальный и вечерний свет
4	подвес над обеденным столом	отдельная клавиша, диммер	ужин и приём гостей
5	подсветка ТВ-зоны	отдельная клавиша или автоматизация	просмотр фильма
6	шторная ниша	отдельная клавиша	декоративный вечерний режим
7	цоколь кухни	датчик или отдельная кнопка	ночное перемещение

Как предварительно рассчитать освещение комнаты

Расчёт освещённости помещения нужен до выбора количества приборов. Для предварительной оценки достаточно понимать три величины:

• люкс показывает освещённость поверхности;

• люмен показывает световой поток источника;

• квадратный метр показывает площадь зоны.

Базовая формула выглядит так:

световой поток = освещённость × площадь

Комната площадью 18 м² при ориентире 200 лк требует около 3600 лм суммарного светового потока. Это отправная точка, а не окончательное число. Затем добавляют запас на плафоны, рассеиватели, тёмные поверхности, высокие потолки и потери при отражении света.

Для предварительного расчёта удобно использовать запас 20–30%. В комнате с тёмными стенами, плотными шторами и матовыми закрытыми плафонами запас увеличивают. В светлом помещении с открытыми источниками и обычной высотой потолка расчёт ближе к базовому значению.

Рабочие ориентиры для жилых помещений

Значения в таблице подходят для предварительной планировки. Проект со специальными требованиями рассчитывают отдельно.

Зона	Ориентир по освещённости
Коридор и прихожая	100–150 лк
Гостиная, общий свет	150–200 лк
Спальня, общий свет	100–200 лк
Детская, общий свет	200–300 лк
Кухня, общий свет	150–250 лк
Кухонная столешница	300–500 лк
Обеденный стол	200–300 лк
Рабочий стол	300–500 лк
Место для чтения	300–500 лк
Ванная, общий свет	150–250 лк
Зеркало	300–500 лк
Гардеробная	200–300 лк
Лестница	100–150 лк

Пример расчёта спальни

Площадь спальни — 14 м². Для общего света берём ориентир 150 лк:

14 × 150 = 2100 лм

Добавляем 25% запаса:

2100 × 1,25 = 2625 лм

Такой поток распределяют между потолочным прибором или группой спотов. Прикроватные бра считаются отдельно, потому что работают как локальный свет для чтения и вечернего отдыха.

Пример расчёта кухни

Площадь кухни — 11 м². Для общего света берём 200 лк:

11 × 200 = 2200 лм

Добавляем 25%:

2200 × 1,25 = 2750 лм

Подсветку столешницы рассчитываем отдельно. Рабочая поверхность не должна получать свет только от потолка: человек стоит между потолочным прибором и столешницей, поэтому тень падает прямо на место приготовления еды.

Почему расчёт по ваттам не работает

Мощность в ваттах показывает потребление электроэнергии, а не количество света. Две светодиодные лампы одинаковой мощности дают разный поток из-за отличий в эффективности, конструкции и рассеивателе. Для сравнения приборов смотрите на люмены, форму светораспределения, угол и реальное назначение светильника.

Цветовая температура, цветопередача и визуальный комфорт

Количество света важно, но оно не решает всю задачу. Неудачная цветовая температура или ослепляющий прибор делает интерьер некомфортным даже при достаточной яркости.

Цветовая температура

Температура	Как воспринимается	Где использовать
2700–3000 K	тёплый расслабляющий свет	спальня, вечерняя гостиная, бра, торшеры
3500–4000 K	нейтральный свет	кухня, ванная, гардеробная, кабинет
Выше 4000 K	более холодный рабочий свет	отдельные технические помещения

В одной комнате допустимо сочетать несколько температур, когда у них разные задачи. Например, нейтральная подсветка столешницы работает во время готовки, а тёплые подвесы над столом включаются вечером. При одновременной работе все источники должны выглядеть согласованно.

Индекс цветопередачи

Индекс цветопередачи обозначают как CRI или Ra. Для общего бытового света выбирают приборы с CRI не ниже 80. В ванной возле зеркала, гардеробной, кухне, мастерской и зоне макияжа лучше использовать свет с CRI 90 и выше. Он точнее передаёт оттенки кожи, одежды, продуктов и отделочных материалов.

Ослепление и угол рассеивания

Светильник должен освещать поверхность, а не бить в глаза. Особенно внимательно проверяют:

• подвесы над столом;

• бра возле кровати;

• треки в гостиной;

• споты в коридоре;

• светильники над ванной;

• приборы на лестнице;

• точечные светильники возле телевизора;

• открытые источники над диваном.

Узкий луч подходит для акцента, но плохо работает как единственная основа. Широкий рассеянный свет удобнее для общего освещения.

Пульсация

Пульсация утомляет глаза, даже когда визуально не бросается в глаза. Для рабочих зон, детской, кухни и кабинета выбирайте качественные источники и блоки питания. Светодиодная лента с дешёвым драйвером часто выглядит хуже хорошего готового светильника не из-за самой ленты, а из-за питания и монтажа.

Как расставить светильники по комнатам

Прихожая и коридор

Прихожая встречает человека первым светом в квартире. Здесь важны равномерность, понятное управление и отсутствие тёмных участков возле зеркала и шкафа.

Для длинного коридора лучше распределить несколько потолочных приборов вдоль маршрута, а не ставить один яркий светильник в центре. Возле зеркала нужен отдельный фронтальный свет. Встроенный шкаф удобно дополнить внутренней подсветкой, которая включается при открывании двери.

Продумайте управление с двух концов коридора. Проходные выключатели позволяют включить свет у входа и выключить его возле комнаты. Ночной сценарий строится на слабой подсветке нижнего уровня: плинтусе, нише или настенном светильнике с мягким рассеивателем.

Частые ошибки:

• единственный светильник в начале длинного коридора;

• тень на лице возле зеркала;

• выключатель за открытой дверью;

• отсутствие управления с противоположного конца;

• слишком яркий ночной свет.

Кухня

Кухня требует нескольких независимых групп. Потолочный свет не заменяет подсветку столешницы. Подвесы над островом не заменяют освещение мойки и плиты.

Основные зоны:

• общий потолочный свет;

• рабочая поверхность;

• мойка;

• плита;

• остров или полуостров;

• обеденный стол;

• витрины;

• цоколь;

• верх шкафов;

• внутреннее пространство высоких колонн.

Подсветку столешницы размещают под верхними шкафами ближе к переднему краю. При таком расположении свет падает на рабочую поверхность, а не только на фартук. Ленту устанавливают в профиль с рассеивателем. Блок питания размещают в доступном месте, чтобы его можно было заменить без разборки кухни.

Подвес над обеденным столом привязывают к фактическому положению стола, а не к геометрическому центру комнаты. Когда стол планируют двигать, удобнее предусмотреть трек или несколько точек подключения.

Частые ошибки:

• рабочая столешница освещена только потолочными спотами;

• светодиодная лента спрятана слишком глубоко и освещает стену;

• блок питания замурован без доступа;

• подвес привязан к комнате, а не к столу;

• яркая лента отражается в глянцевом фартуке;

• все кухонные источники включаются одной клавишей.

Гостиная

В гостиной свет обслуживает несколько сценариев: общение, просмотр телевизора, чтение, уборку и спокойный вечерний отдых. Один центральный прибор не справляется со всеми задачами.

Удобная схема включает:

• общее освещение;

• направленный свет на функциональные зоны;

• торшер возле кресла;

• бра;

• мягкую подсветку ТВ-зоны;

• акцентный свет на картины или фактурную стену;

• подсветку шторной ниши;

• отдельную группу над журнальным или обеденным столом.

Споты и треки не направляют прямо на экран телевизора. Контраст между тёмной комнатой и ярким экраном снижают мягкой фоновой подсветкой. Торшер возле кресла включают отдельно от общего света.

Частые ошибки:

• сетка спотов без связи с мебелью;

• направленные приборы отражаются в экране;

• нет мягкого вечернего сценария;

• люстра висит над проходом вместо функциональной зоны;

• декоративная лента используется как единственный свет.

Кухня-гостиная

В объединённом помещении освещение помогает разделить функции без перегородок. Каждая зона получает собственный слой:

• кухня — общий свет и столешница;

• остров — подвесы;

• обеденный стол — отдельный подвес или группа;

• гостиная — трек, люстра или потолочные приборы;

• ТВ-зона — мягкая подсветка;

• шторы — декоративная линия;

• проход — дежурный свет.

Главная ошибка — объединение всего потолка в одну группу. Тогда вечером невозможно оставить спокойный свет в гостиной, не включая кухню на полную яркость.

Спальня

Спальня требует мягкого общего света и удобного управления возле кровати. В комнате обязательно продумывают:

• потолочный свет;

• прикроватные бра или подвесы;

• подсветку шкафа;

• туалетный столик;

• ночной маршрут до двери;

• выключение общего света с кровати.

Прикроватные источники размещают после выбора кровати, тумб и высоты изголовья. Настенное бра не должно мешать сидеть у стены и не должно светить прямо в глаза. Подвесы возле кровати экономят место на тумбе, но требуют точной привязки.

Проходное управление позволяет выключить общий свет возле кровати. В двуспальной комнате удобно предусмотреть управление с обеих сторон.

Частые ошибки:

• бра перекрывается изголовьем;

• подвес висит слишком низко;

• выключатель доступен только у входа;

• потолочные споты направлены на подушки;

• шкаф остаётся тёмным;

• зеркало освещено только сверху.

Детская

В детской свет меняется вместе с возрастом ребёнка. Комната одновременно работает как спальня, место для игр, хранения и учёбы.

Нужны:

• равномерный общий свет;

• рабочая зона;

• мягкий свет возле кровати;

• ночник;

• подсветка хранения;

• отдельное управление игровым участком;

• отсутствие открытых ослепляющих источников.

Рабочий стол размещают с учётом дневного света, но настольная лампа остаётся обязательной. Потолочный свет не должен давать резкую тень от руки. Ночник размещают так, чтобы он не мешал сну и помогал безопасно пройти к двери.

Кабинет и рабочее место

В кабинете важно не только количество люменов, но и положение светильника относительно монитора. Свет не должен отражаться в экране или создавать резкий контраст.

Рабочая схема:

• общий потолочный свет;

• настольная лампа;

• мягкая подсветка фона за монитором;

• отдельная группа для чтения;

• свет на полки или документы;

• удобный выключатель возле стола.

Видеозвонки требуют ровного фронтального света. Потолочная люстра создаёт тени под глазами и плохо освещает лицо. Для регулярных созвонов полезна отдельная лампа перед рабочим местом.

Ванная комната

В ванной свет проектируют вместе с зеркалом, сантехникой и зонами попадания воды. Нужны:

• общий потолочный свет;

• фронтальная подсветка зеркала;

• свет в душевой;

• декоративная подсветка ниши;

• дежурный ночной сценарий;

• приборы с подходящей степенью защиты для фактического места монтажа.

Свет только над зеркалом создаёт тени на лице. Лучше использовать вертикальные источники по бокам или равномерную подсветку по периметру. Декоративную ленту в нише не используют вместо основного света.

Окончательный выбор приборов для влажных зон согласуют с электриком. Он учитывает место установки, защиту корпуса и безопасный способ подключения.

Гардеробная и шкафы

В гардеробной свет должен равномерно освещать вещи, не искажая оттенки. Полезны:

• потолочный свет;

• линейные профили;

• датчики открывания;

• подсветка штанг;

• вертикальные линии внутри шкафов;

• CRI 90 и выше.

Одна лента сверху часто освещает только верхнюю полку, а нижняя часть шкафа остаётся тёмной. Вертикальная подсветка по бокам работает равномернее.

Лестница

На лестнице важна безопасность. Используют:

• общий верхний свет;

• настенные бра;

• встроенные приборы возле ступеней;

• датчики движения;

• проходное управление сверху и снизу;

• мягкий ночной режим.

Ступенчатые светильники не должны слепить человека, который поднимается снизу. Их располагают так, чтобы свет падал на поверхность ступени.

Балкон, терраса и входная группа

На балконе и улице учитывают влажность, мороз, осадки и доступность обслуживания. Планируют:

• входной свет;

• подсветку номера дома;

• ступени;

• дорожки;

• террасу;

• рабочую зону;

• фасадные акценты;

• датчики движения;

• отдельное ручное управление.

Декоративный фасадный свет не заменяет освещение дорожек и ступеней. Сначала решают вопросы безопасности, затем добавляют архитектурные акценты.

Как разместить выключатели и распределить группы

Выключатель ставят там, где человек естественно ожидает его найти. Основное правило — управление должно следовать маршрутам движения и бытовым сценариям.

Проверьте:

• доступность выключателя при открытой двери;

• управление светом у входа;

• проходные точки в длинном коридоре;

• выключение общего света возле кровати;

• управление лестницей сверху и снизу;

• отдельную клавишу для рабочей столешницы;

• доступ к подсветке зеркала;

• управление террасой из дома;

• отдельный ночной сценарий;

• логичное количество клавиш в одном месте.

Не дробите свет без причины. Панель из восьми одинаковых клавиш у входа быстро превращается в головоломку. Группируйте приборы по функциям: общий свет, рабочий свет, вечерний слой, декоративная подсветка и ночной режим.

Как составить схему освещения вручную

Ручной план полезен даже перед работой в программе. Он помогает продумать логику без отвлечения на интерфейс.

Шаг 1. Подготовьте обмерную основу

Возьмите копию плана помещения. Укажите стены, размеры, двери, окна, потолок и основные конструктивные элементы.

Шаг 2. Нанесите мебель

Покажите реальную расстановку, включая габариты шкафов, глубину кухни, положение кровати, дивана, рабочего и обеденного стола.

Шаг 3. Разделите пространство на зоны

Отметьте места приготовления еды, чтения, работы, отдыха, хранения и движения.

Шаг 4. Поставьте локальные источники

Начните с тех приборов, положение которых жёстко связано с мебелью:

• подсветка столешницы;

• подвес над столом;

• бра возле кровати;

• зеркало;

• рабочий стол;

• кресло для чтения;

• шкаф;

• лестница.

Шаг 5. Добавьте общий свет

После локальных источников заполните провалы. Используйте потолочные приборы, треки или люстры так, чтобы получить равномерную основу.

Шаг 6. Добавьте акценты

Подсветите стены, картины, шторы, ниши и декоративные поверхности.

Шаг 7. Создайте группы

Обведите или подпишите приборы, которые включаются вместе. Каждая группа получает номер.

Шаг 8. Поставьте выключатели

Покажите обычные, проходные, перекрёстные выключатели, диммеры и панели управления.

Шаг 9. Проведите связи

Соедините выключатель с группой включения понятной линией. Не смешивайте эти линии с кабельными трассами.

Шаг 10. Укажите размеры

Поставьте привязки к стенам, мебели и архитектурным элементам. Центр комнаты не всегда является правильной точкой.

Шаг 11. Проверьте сценарии

Мысленно пройдите по квартире утром, вечером и ночью. Включайте только те группы, которыми реально пользуется человек в каждой ситуации.

Шаг 12. Передайте схему электрику

Специалист проверит трассы, защиту, кабели, нагрузку и монтажные решения.

Как выбрать программу для проектирования освещения

Универсального приложения нет. Одни программы помогают составить понятный бытовой план, другие ориентированы на рабочие листы для ремонта, третьи выполняют светотехнический расчёт, четвёртые удобны для визуальной проверки атмосферы.

Программа	Платформа	Основная задача	План светильников	Выключатели и проводка	3D-проверка	Расчёт освещённости
Мой Дом 3D	Windows	бытовой проект дома и коммуникаций	да	да	да	нет
DIALux evo	Windows	профессиональный светотехнический расчёт	да	нет	да	да
КОМПАС-3D	Windows	инженерный проект и отчёт	да	в профильном приложении	да	да
Sweet Home 3D	Windows, macOS, Linux	простая планировка и 3D-проверка	да	ограниченно	да	нет
Live Home 3D	macOS	визуальная настройка источников света	да	ограниченно	да	нет
Planner 5D	macOS, Windows, браузер	интерьер и визуальная проверка	да	ограниченно	да	нет

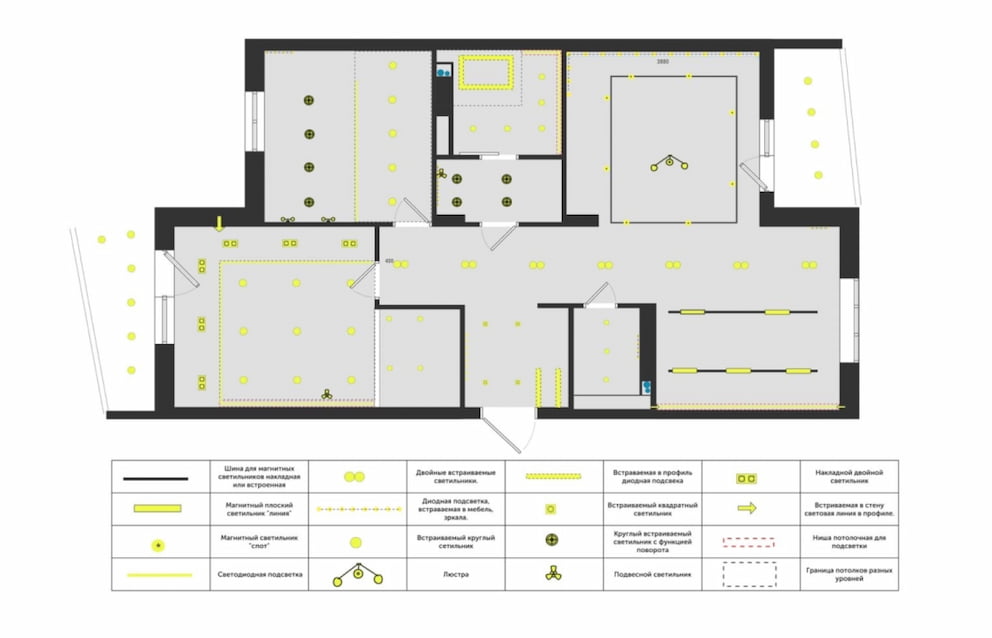

Planoplan	Windows, macOS	интерьер, планы и рендеры	да	да	да	нет

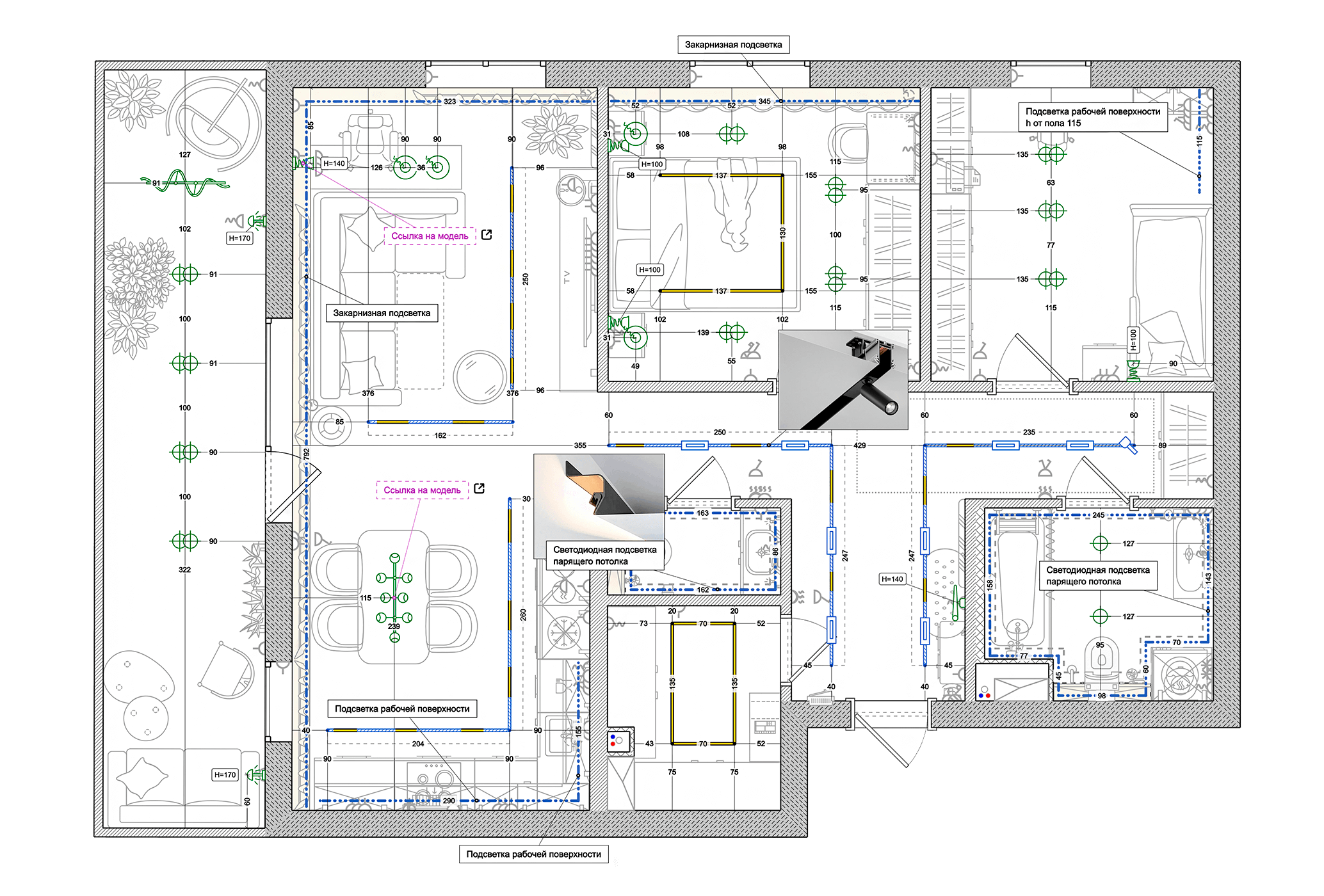

Remplanner	браузер	технический проект ремонта	да	да	да	нет
Homestyler	браузер	визуализация и настройка сцены	да	ограниченно	да	нет
Floorplanner	браузер	быстрый 2D-план и 3D-проверка	да	ограниченно	да	нет

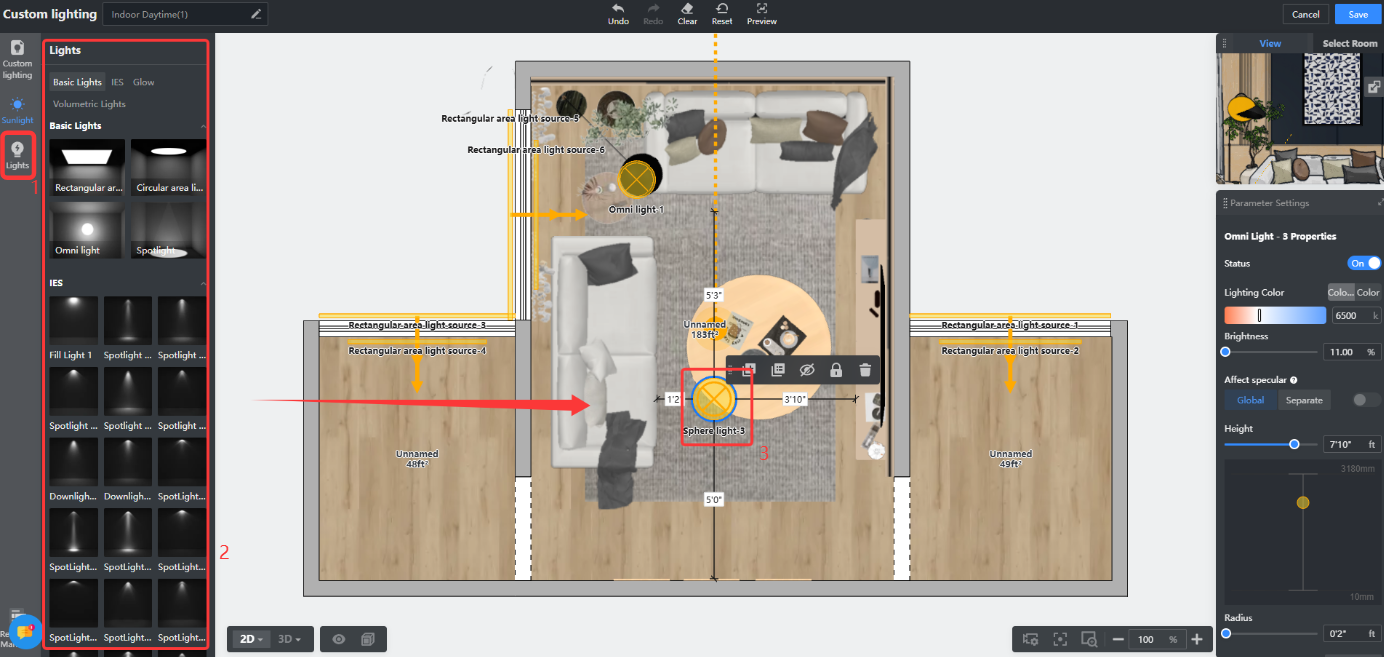

Coohom	браузер	визуализация и real-time свет	да	ограниченно	да	нет
Roomtodo	браузер	простой интерьерный проект	да	ограниченно	да	нет

Как составить план освещения на Windows

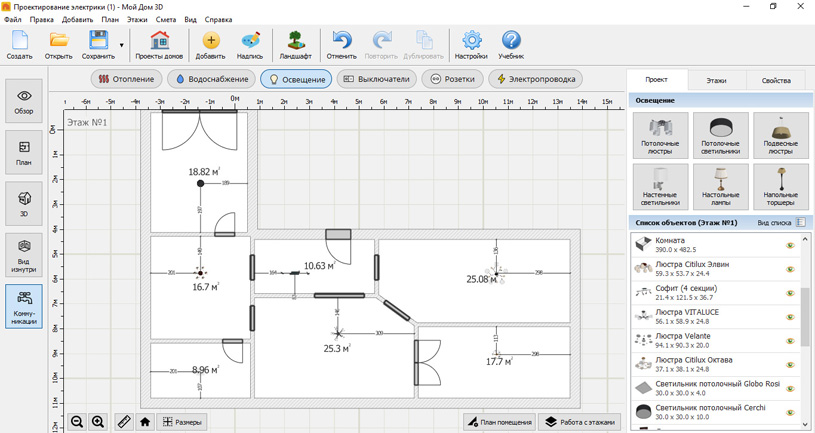

Мой Дом 3D

Мой Дом 3D подходит для бытового проектирования дома, квартиры и инженерных коммуникаций. В одной модели можно построить стены, расставить мебель, разместить светильники, выключатели, розетки, электрощит и линии проводки, а затем проверить интерьер в режиме просмотра изнутри.

Как составить план освещения

1. Создайте новый проект и постройте стены по размерам.

2. Используйте инструмент Линейка для проверки расстояний.

3. Расставьте двери, окна, мебель и сантехнику.

4. Перейдите в раздел Коммуникации.

5. Откройте вкладку Освещение.

6. Добавьте люстры, потолочные приборы, бра и другие источники.

7. Выделяйте приборы и корректируйте положение через Свойства.

8. Перейдите во вкладку Выключатели.

9. Установите точки управления возле входов, кровати и на маршрутах движения.

10. Откройте вкладку Розетки и добавьте точки питания для торшеров, настольных ламп и подсветки.

11. Перейдите во вкладку Электропроводка.

12. Нанесите линии и проверьте логичность соединений.

13. Добавьте оборудование и электрощит.

14. Переключитесь в Вид изнутри.

15. Включите освещение и осмотрите комнаты с уровня человека.

16. Проверьте тёмные зоны, положение подвесов, свет возле мебели и удобство управления.

17. Откройте Смета → Составить смету и дополните инженерные позиции вручную после проверки.

Для плана освещения квартиры программа удобна тем, что источники не остаются условными точками. Их видно в интерьере, поэтому легко заметить светильник над шкафом, лишний спот в проходе или неудачную высоту бра.

Плюсы

• отдельный раздел Коммуникации;

• светильники, выключатели, розетки и проводка в одном проекте;

• проверка изнутри;

• понятный русскоязычный интерфейс;

• подходит для частного дома;

• удобно расставлять сантехнику и инженерные элементы;

• есть смета;

• легко освоить без опыта работы в САПР.

Минусы

• нет профессионального расчёта освещённости;

• сложные технические схемы требуют отдельной проверки;

• проект электрики остаётся предварительным;

• финальную документацию нужно согласовать со специалистом.

DIALux evo

DIALux evo используют для профессионального расчёта освещения помещений, зданий и наружных пространств. Программа помогает оценить не только количество приборов, но и реальное распределение света: среднюю освещённость, равномерность, провалы, пересвеченные участки и влияние выбранной модели светильника.

Как выполнить расчёт

1. Создайте новый проект.

2. Постройте помещение или импортируйте план.

3. Укажите размеры, высоту, стены, окна и двери.

4. Задайте материалы и отражающие свойства поверхностей.

5. Добавьте расчётную поверхность на уровне пола, стола или рабочей зоны.

6. Выберите светильники из каталога или загрузите данные производителя.

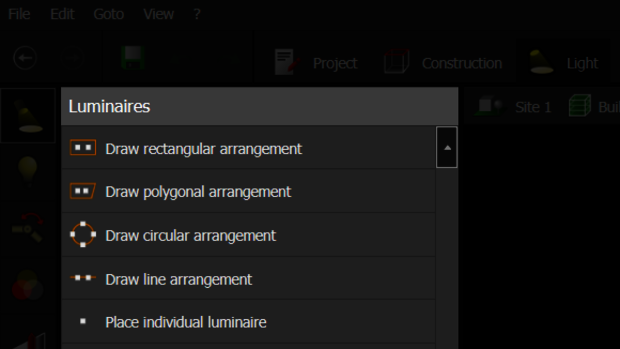

7. Используйте автоматическую расстановку либо разместите приборы вручную.

8. Для регулярной схемы примените линейное, сеточное или круговое размещение.

9. Проверьте направление приборов.

10. Запустите расчёт.

11. Откройте Results Monitor.

12. Изучите значения освещённости, равномерность и проблемные зоны.

13. Используйте изолинии, таблицы значений и цветовую визуализацию.

14. Сравните несколько вариантов: меньше мощных приборов, больше слабых источников, другая оптика, другой шаг сетки.

15. Подготовьте отчёт.

DIALux evo не заменяет план выключателей и электропроводки. Его задача — подтвердить светотехническую часть. После расчёта точки переносят в ремонтный проект и связывают с группами управления.

Плюсы

• точный светотехнический расчёт;

• работа с реальными моделями светильников;

• проверка равномерности;

• наглядные изолинии и цветовые карты;

• подходит для квартир, домов и улицы;

• полезен для сравнения нескольких схем;

• формирует профессиональную документацию.

Минусы

• не предназначен для бытовой схемы выключателей;

• требует времени на освоение;

• для точного результата нужны корректные исходные данные;

• избыточен для быстрого эскиза одной комнаты.

КОМПАС-3D

КОМПАС-3D подходит для инженерного проекта, когда освещение нужно оформить как часть технической документации. Для работы используют приложение Электроснабжение.

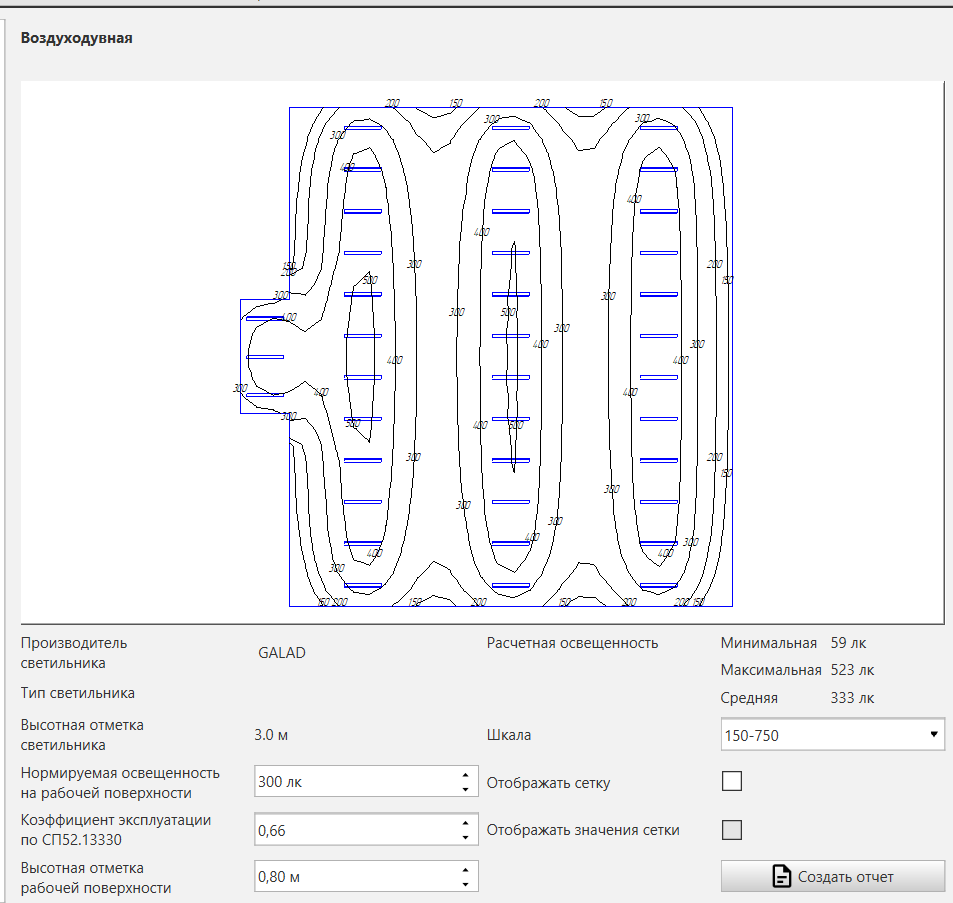

Как рассчитать освещение

1. Подготовьте архитектурный план.

2. Откройте приложение Электроснабжение.

3. Перейдите к панели Архитектура.

4. Запустите Менеджер помещений.

5. Создайте помещения и задайте свойства.

6. Укажите нормируемую освещённость.

7. Перейдите к панели Расчёт освещённости.

8. Используйте команду Коэффициент использования для предварительной расстановки.

9. Откройте выбор базы осветительных приборов.

10. Выберите подходящие модели.

11. Разместите светильники.

12. Запустите команду Точечный метод.

13. Проверьте расчётные значения в контрольных точках.

14. Скорректируйте количество, положение и тип приборов.

15. Повторите расчёт.

16. Сформируйте отчёт в новой вкладке.

17. Выпустите технические материалы проекта.

Такой маршрут подходит для офиса, мастерской, коммерческого помещения и технически ориентированного проекта дома. Для простой перестановки люстры программа слишком сложна, но для оформленной документации она намного точнее бытовых планировщиков.

Плюсы

• инженерный подход;

• отчёт по результатам;

• точечный метод расчёта;

• работа с помещениями и свойствами;

• подходит для технической документации;

• удобно использовать в проектном процессе.

Минусы

• высокий порог освоения;

• приложение Электроснабжение требует отдельной подготовки;

• для бытового ремонта интерфейс перегружен;

• интерьерная визуализация не является основной задачей.

Sweet Home 3D

Sweet Home 3D работает на Windows, macOS и Linux. Программа объединяет 2D-план, каталог объектов, список добавленной мебели и окно Home 3D view. Для освещения она полезна как простой визуальный планировщик: в проект добавляют светильники, регулируют их положение и мощность, а затем проверяют интерьер в объёме.

Как расставить светильники

1. Откройте File → Preferences… на Windows или Sweet Home 3D → Preferences… на macOS.

2. Проверьте единицы измерения, сетку, линейки и параметры стен.

3. Создайте пустой проект либо откройте Plan → Import background image….

4. Загрузите обмерный план.

5. Задайте масштаб через линию известной длины.

6. Используйте Create walls и постройте стены.

7. Добавьте комнаты кнопкой Create rooms.

8. Перетащите двери и окна из Furniture catalog.

9. Расставьте мебель.

10. Найдите светильники в каталоге.

11. Перетащите потолочные, настенные и напольные приборы на план.

12. Дважды щёлкните по объекту или используйте Furniture → Modify….

13. Укажите координаты, размеры, высоту от пола и мощность источника.

14. Перейдите в 3D view → Aerial view для общей проверки.

15. Откройте 3D view → Virtual visit для осмотра с уровня человека.

16. Используйте 3D view → Modify 3D view… для настройки общей яркости сцены.

17. Добавьте размеры кнопкой Create dimensions.

18. Разместите пояснения кнопкой Add texts.

19. Создайте изображение через Create photo….

Sweet Home 3D удобен для поиска грубых ошибок: слишком низкого подвеса, неудачной позиции бра, тёмного угла или светильника над высокой мебелью. Для кабельной разводки и выключателей нужен отдельный лист.

Плюсы

• бесплатная настольная программа;

• работает на нескольких операционных системах;

• простая связка 2D и 3D;

• импорт плана с масштабированием;

• понятные размеры;

• настройка высоты объектов;

• импорт собственных моделей;

• создание фото и видео;

• подходит для самостоятельного ремонта.

Минусы

• нет полноценной схемы электропроводки;

• нет расчёта освещённости;

• визуализация проще специализированных рендер-сервисов;

• линии управления приходится оформлять отдельно.

Как спроектировать освещение на macOS

Live Home 3D

Live Home 3D подходит для визуальной настройки освещения на macOS. Редактор источников помогает менять тип света, положение, яркость, затухание и параметры направленного луча.

Как настроить освещение

1. Создайте план квартиры.

2. Постройте стены и расставьте мебель.

3. Добавьте модели светильников.

4. Выделите объект.

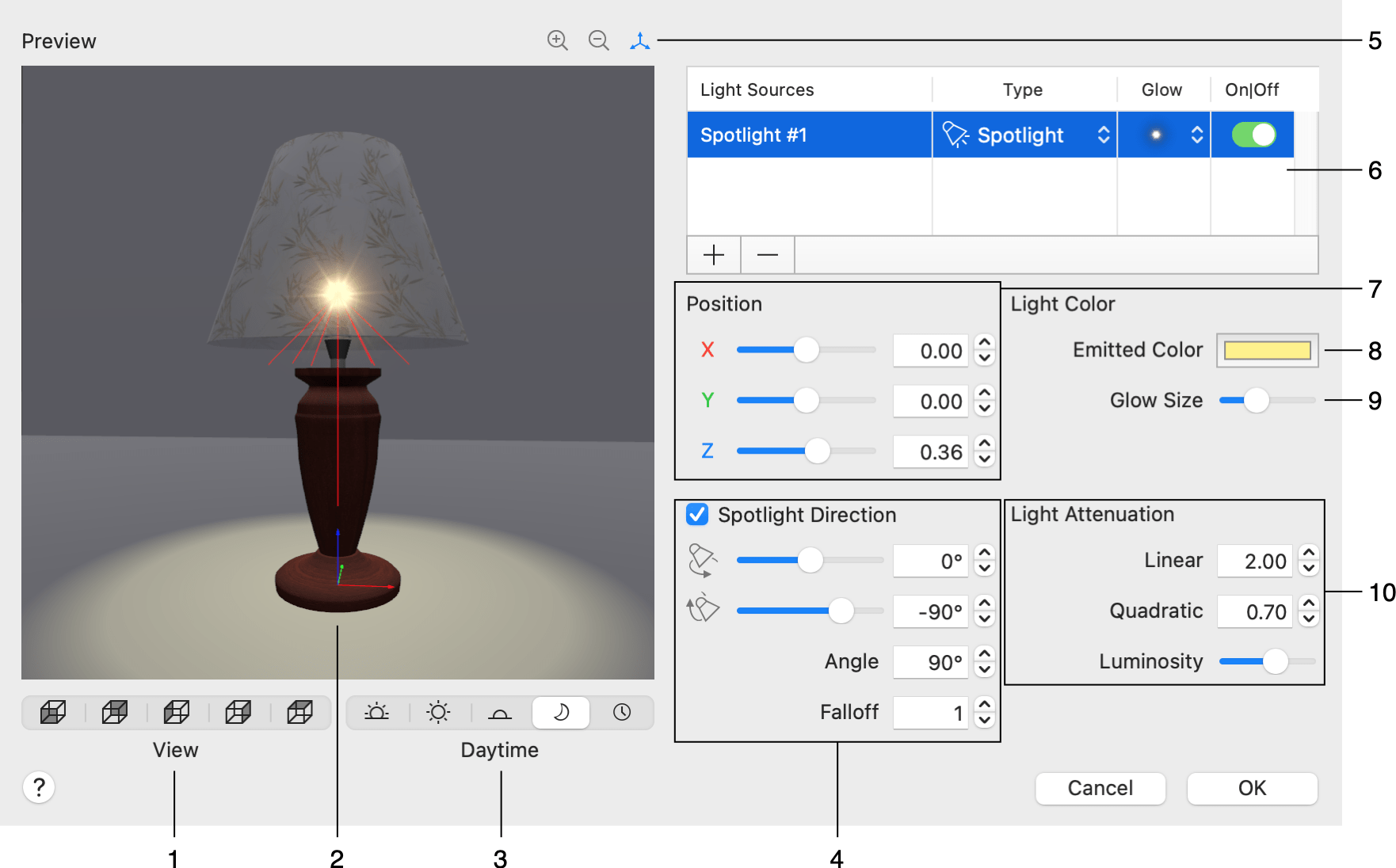

5. Откройте Edit → Light Sources.

6. Перейдите к Window → Inspector → Light Properties.

7. Выберите тип источника: Point или Spot.

8. Используйте On или Off для включения и отключения.

9. Отрегулируйте Luminosity.

10. Уточните Position.

11. Настройте Linear и Quadratic attenuation.

12. Для Spot задайте Angle и Falloff.

13. Проверьте Glow Size.

14. Сравните общий и локальный свет.

15. Посмотрите вечернюю сцену.

16. Сохраните удачный вариант.

Программа особенно удобна для интерьерной проверки: видно, как бра работает рядом с кроватью, насколько выразительно выглядит подсветка стены и хватает ли мягкого света в гостиной.

Плюсы

• подробные параметры источников;

• удобная визуальная проверка;

• работа с Point и Spot;

• настройка затухания;

• точное положение;

• подходит для интерьерных сцен;

• понятный Inspector.

Минусы

• редактор источников относится к расширенному сценарию;

• нет профессионального расчёта люксов;

• нет полноценного монтажного плана электрики;

• технические листы оформляют отдельно.

Planner 5D

Planner 5D подходит для быстрой визуальной проверки интерьера на macOS, Windows и в браузере. Главная связка — постоянное переключение между 2D и 3D.

Как проверить план освещения

1. Откройте My Projects.

2. Нажмите New Project.

3. Создайте комнаты или загрузите основу.

4. Проверьте размеры стен.

5. Добавьте двери, окна и мебель.

6. Перейдите в каталог.

7. Найдите светильники для потолка, стен и локальных зон.

8. Перетащите приборы в интерьер.

9. Поставьте люстру, подвесы, торшеры, бра и настольные лампы.

10. Переключитесь в 2D и проверьте привязку к мебели.

11. Перейдите в 3D и оцените восприятие комнаты.

12. Используйте See Through Walls для удобного обзора.

13. Проверьте спальню, кухню и гостиную с нескольких ракурсов.

14. Создайте рендер.

15. Сравните дневное и вечернее состояние сцены.

16. Сохраните итоговые изображения.

17. Перенесите точки в отдельный монтажный лист.

Planner 5D хорошо подходит для согласования расположения светильников с семьёй. Человек видит не условные обозначения, а интерьер с мебелью и светом.

Плюсы

• простой старт;

• удобные 2D и 3D;

• большая библиотека;

• быстрый перебор вариантов;

• визуальное сравнение;

• подходит для комнат и квартир;

• работает на нескольких платформах.

Минусы

• не заменяет технический план;

• нет полноценной кабельной разводки;

• нет профессионального расчёта;

• часть объектов и визуализаций зависит от тарифа.

Planoplan

Planoplan работает на Windows и macOS. Программа подходит для интерьерного проекта, 2D-планов, настройки искусственного света, рендеров и подготовки понятных материалов для ремонта.

Как подготовить схему

1. Создайте новый проект.

2. Загрузите подложку с обмерным планом.

3. Постройте стены.

4. Добавьте окна, двери и мебель.

5. Переключайтесь между 2D и 3D.

6. Расставьте светильники по зонам.

7. Проверьте положение подвесов над столами.

8. Добавьте настенные приборы и локальный свет.

9. Проверьте сцены в режиме Walk.

10. Сохраните контрольные камеры.

11. Настройте свет и вид за окном.

12. Используйте Превью-рендер для быстрой проверки.

13. После корректировок запустите финальный рендер.

14. Подготовьте 2D-планы.

15. Выгрузите план светильников и план электрики.

16. Проверьте спецификацию.

Режим Walk полезен для небольших комнат: он показывает свет с высоты человека и помогает увидеть приборы, которые хорошо выглядят на плане, но ослепляют в реальном ракурсе.

Плюсы

• 2D-планы и визуализация в одном проекте;

• планы светильников;

• планы электрики;

• режим Walk;

• сохранённые камеры;

• быстрый и финальный рендер;

• спецификации;

• подходит для клиентской подачи.

Минусы

• требует времени на освоение рендера;

• не выполняет профессиональный расчёт освещённости;

• техническую часть проверяет электрик;

• подробная визуализация требует аккуратной настройки сцены.

Как сделать план освещения онлайн

Remplanner

Remplanner особенно полезен для технического проекта ремонта. В нём есть отдельные листы для освещения, электроточек, выключателей и электропроводки. Сервис считает кабель с учётом трасс и формирует материалы для передачи строителям.

Как сделать план освещения и электрики

1. Создайте проект.

2. Откройте лист Исходный план.

3. Постройте стены вручную или используйте Нарисовать план по картинке.

4. Загрузите план БТИ или схему застройщика.

5. Задайте масштаб.

6. Замкните контуры помещений.

7. Укажите названия комнат и высоты.

8. Добавьте двери и окна поверх стен.

9. Расставьте мебель.

10. Перейдите на лист освещения.

11. Добавьте люстры, споты, треки и линейные источники.

12. Распределите свет по сценариям.

13. Поставьте выключатели.

14. Свяжите клавиши с группами.

15. Разместите розетки и выводы.

16. Правым кликом задайте высоту электроточек.

17. Откройте лист Электропроводка.

18. Поставьте электрощит.

19. Проведите трассы.

20. В контекстном меню щита выберите ведение кабеля по полу или потолку.

21. Проверьте метраж.

22. Посмотрите развертки стен.

23. Сформируйте PDF-альбом.

Для технической схемы освещения квартиры Remplanner удобнее большинства визуальных конструкторов. Свет здесь связан с монтажными высотами, выключателями, выводами и электропроводкой.

Плюсы

• отдельные инженерные листы;

• сценарии освещения;

• выключатели и выводы;

• трассы кабеля;

• подсчёт метража;

• монтажные подписи;

• развертки стен;

• PDF-альбом;

• подходит для самостоятельного ремонта.

Минусы

• требует стабильного интернета;

• не предназначен для сложного светотехнического расчёта;

• визуализация уступает рендер-ориентированным платформам;

• сложную архитектурную форму удобнее готовить в другом инструменте.

Homestyler

Homestyler удобен для визуализации интерьера и настройки атмосферы. Сервис помогает построить помещение, добавить реальные интерьерные объекты, настроить естественный и искусственный свет, сделать рендер и сравнить варианты.

Как настроить свет

1. Создайте новый проект.

2. Перейдите в Create Room.

3. Нарисуйте помещение или импортируйте основу.

4. Добавьте двери и окна.

5. Перейдите в Model Library.

6. Расставьте мебель.

7. Добавьте светильники.

8. Откройте Render.

9. Перейдите в Lighting → Add light.

10. Выберите подходящий шаблон.

11. Откройте Customize Light.

12. Добавьте виртуальные источники через Add Virtual Light.

13. Проверьте Sunlight.

14. Отрегулируйте интенсивность.

15. Настройте цветовую температуру.

16. Измените мягкость теней.

17. Переставьте источники и сравните результат.

18. Сделайте тестовый рендер.

19. Откройте Images.

20. Отберите удачные кадры.

21. Экспортируйте изображения и план.

Homestyler особенно полезен после того, как базовая схема уже составлена. В нём удобно проверить настроение вечернего интерьера и сравнить несколько вариантов подсветки.

Плюсы

• работает в браузере;

• сочетает планировку и рендер;

• есть Customize Light;

• добавляются виртуальные источники;

• регулируется солнечный свет;

• настраивается температура и мягкость теней;

• удобно делать презентационные кадры;

• подходит для согласования интерьера.

Минусы

• не заменяет монтажную схему;

• нет профессионального расчёта;

• часть функций зависит от тарифа;

• для технической разводки нужен отдельный инструмент.

Floorplanner

Floorplanner подходит для быстрого построения плана и проверки расположения приборов в 3D. Интерфейс делится на Top Bar, Sidebar и Canvas. Основные строительные инструменты находятся в боковой панели.

Как проверить освещение

1. Создайте project.

2. Добавьте floor.

3. Создайте design для первого варианта.

4. Используйте Draw Room для быстрого контура.

5. Используйте Draw Wall для сложной геометрии.

6. Добавьте двери и окна.

7. Расставьте мебель.

8. Найдите светильники в библиотеке.

9. Добавьте потолочные и локальные приборы.

10. Откройте lighting setup.

11. Проверьте сцену в 3D.

12. Используйте orbital mode для общей оценки.

13. Перейдите в walkthrough mode.

14. Посмотрите интерьер с высоты человека.

15. Создайте duplicate design.

16. Подготовьте второй вариант расстановки.

17. Сравните схемы.

18. Экспортируйте 2D и 3D материалы.

Сильная сторона Floorplanner — вариативность. Несколько designs внутри одного этажа помогают сравнить сетку спотов, трековую систему и комбинированный вариант без создания разрозненных файлов.

Плюсы

• браузерный редактор;

• понятные Draw Room и Draw Wall;

• 2D и 3D;

• несколько вариантов внутри проекта;

• камеры;

• walkthrough mode;

• экспорт изображений;

• подходит для быстрой визуальной проверки.

Минусы

• не предназначен для монтажной разводки;

• нет профессионального расчёта люксов;

• технические связи между клавишами оформляют отдельно;

• часть возможностей зависит от уровня проекта.

Coohom

Coohom полезен для визуальной настройки интерьера в режиме real-time rendering. Изменения материалов, света и камеры видны во время работы, поэтому сервис подходит для детальной проверки вечерних сцен.

Как настроить сцену

1. Создайте проект.

2. Нарисуйте помещение или загрузите PDF, JPG, PNG, DWG или DXF.

3. Расставьте мебель.

4. Откройте render toolbar.

5. Выберите Real-time Rendering.

6. Используйте подходящий шаблон: Daytime, Nighttime, Indoor Daytime или Indoor Nighttime.

7. Откройте Environment.

8. Настройте солнце, ambient light и яркость окружения.

9. Добавьте Rectangular Area Light.

10. Добавьте Circular Area Light для отдельных задач.

11. Используйте Omni Light для мягкого локального источника.

12. Добавьте Spotlight для акцентов.

13. Используйте IES Light для выразительного рисунка.

14. Проверяйте изменения в Full Screen Preview, Split Screen Preview или Small Window Preview.

15. Зафиксируйте контрольный ракурс через Lock.

16. Сравните дневную и вечернюю сцену.

17. Отрегулируйте exposure, brightness, contrast и saturation.

18. Сохраните результат.

Coohom не заменяет рабочий план для электрика, но помогает увидеть световые эффекты до покупки приборов: блики, жёсткие тени, пересвет и провалы.

Плюсы

• real-time rendering;

• несколько типов источников;

• шаблоны дневной и ночной сцены;

• IES Light;

• Environment;

• разные режимы предпросмотра;

• быстрая настройка материалов;

• подходит для презентации.

Минусы

• технический план оформляют отдельно;

• нет профессионального расчёта;

• требуется интернет;

• подробная сцена требует аккуратной настройки.

Roomtodo

Roomtodo подходит для простого проекта комнаты или квартиры в браузере. В нём удобно построить стены, добавить мебель, поставить светильники и посмотреть интерьер в 3D и first-person view.

Как расставить источники света

1. Нажмите Start project.

2. Выберите Start from scratch или Upload a floor plan.

3. Используйте Draw walls.

4. Для сложного контура примените Wall.

5. Для типовой комнаты выберите Room.

6. Замкните периметр.

7. Проверьте длины стен.

8. Настройте высоту.

9. Добавьте двери, окна и арки через Construction.

10. Перейдите к Furniture.

11. Расставьте крупную мебель.

12. Добавьте осветительные приборы.

13. Переключитесь в 3D.

14. Проверьте положение подвесов, бра и торшеров.

15. Откройте first-person view.

16. Осмотрите проходы и источники с уровня человека.

17. Сравните материалы стен и пола при выбранном свете.

18. Сохраните проект и визуализации.

Roomtodo подходит для предварительной проверки. После визуального этапа точки переносят в отдельную техническую схему.

Плюсы

• работает в браузере;

• простой старт;

• загрузка плана;

• стены сложной формы;

• 2D и 3D;

• first-person view;

• материалы и мебель;

• подходит для небольшого самостоятельного проекта.

Минусы

• нет полноценной схемы электропроводки;

• нет расчёта освещённости;

• технические привязки оформляют отдельно;

• для сложного ремонта удобнее использовать специализированный инструмент.

Какой маршрут выбрать

Для квартиры и дома удобно разделить работу на три этапа.

Первый этап: бытовая логика

Используйте Мой Дом 3D, Remplanner или Sweet Home 3D. Постройте стены, поставьте мебель, обозначьте светильники и распределите группы.

Второй этап: визуальная проверка

Откройте проект в Planoplan, Homestyler, Coohom или Live Home 3D. Проверьте атмосферу, тени, ослепление, тёмные зоны и вечерний сценарий.

Третий этап: расчёт и монтажная схема

Для точного светотехнического расчёта используйте DIALux evo или КОМПАС-3D. Для альбома электрики и рабочих листов подойдёт Remplanner.

Что проверить перед передачей электрику

Используйте финальный список:

• план построен по точным размерам;

• мебель расставлена;

• кухонная столешница имеет отдельную подсветку;

• обеденный стол привязан к подвесу;

• бра возле кровати согласованы с изголовьем;

• общий свет выключается возле кровати;

• длинные коридоры получили проходное управление;

• лестница управляется сверху и снизу;

• у зеркала есть фронтальный свет;

• шкафы и гардеробная не остаются тёмными;

• ночной маршрут продуман;

• все группы пронумерованы;

• линии управления читаются;

• высоты выключателей указаны;

• точки не конфликтуют с мебелью и дверями;

• светильники не пересекаются с карнизами и вентиляцией;

• блоки питания доступны для обслуживания;

• влажные зоны отмечены;

• уличные приборы подобраны под фактические условия установки;

• кабельные линии проверяет электрик;

• защита и нагрузки проверены специалистом;

• спецификация совпадает с планом.

Частые ошибки

Одна люстра на всю комнату

Центральный свет не обслуживает чтение, рабочий стол, кухонную столешницу, зеркало и вечерний отдых. Даже в маленькой комнате нужен дополнительный локальный слой.

Равномерная сетка спотов без мебели

Сетка выглядит аккуратно на чертеже, но не учитывает шкафы, телевизор, кровать и стол. Сначала расставляют мебель, затем светильники.

Подвес по центру комнаты вместо центра стола

Подвес должен работать с мебелью. Когда стол смещён к окну или стене, светильник тоже смещают.

Верхний свет возле зеркала

Прибор сверху создаёт тени. Для лица нужен фронтальный свет или вертикальные источники по бокам.

Подсветка столешницы слишком далеко от края шкафа

Лента освещает фартук, а рабочая зона остаётся в тени. Профиль размещают ближе к передней части верхнего шкафа.

Недоступный блок питания

Блок питания ленты должен оставаться доступным для замены. Его нельзя замуровывать без ревизии.

Слишком много клавиш

Десятки независимых групп не делают дом удобнее. Управление должно быть понятным без подписей и долгих размышлений.

Отсутствие ночного сценария

Яркий потолочный свет ночью раздражает глаза. Нужен слабый дежурный слой.

Светильник конфликтует со шкафом или дверью

Проверьте открывание дверей, фасадов и створок. Светильник не должен мешать мебели и обслуживанию.

Декоративная лента заменяет основной свет

Лента создаёт атмосферу, но не всегда даёт равномерную освещённость. Она дополняет систему, а не заменяет её.

Проект начинается после ремонта

Освещение планируют до прокладки кабелей, потолков и отделки. Поздние изменения почти всегда обходятся дороже.

Итог

Чтобы составить план освещения квартиры самостоятельно, начните с обмеров и мебели. Затем выделите функциональные зоны, продумайте сценарии, рассчитайте ориентировочный световой поток, поставьте локальные приборы и только после этого добавьте общий свет. Разделите источники по понятным группам, разместите выключатели на маршрутах движения и проверьте вечерний режим.

Для простого проекта подойдёт Мой Дом 3D. Для монтажных листов удобен Remplanner. Для визуализации полезны Planoplan, Homestyler и Coohom. Для светотехнической проверки используйте DIALux evo. Для инженерной документации подходит КОМПАС-3D.

Готовый план должен быть понятен без устных пояснений. Электрик видит точки, группы, высоты и сценарии. Владелец понимает, какой свет включается утром, вечером и ночью. Монтажная бригада получает однозначную схему. Именно такой результат превращает освещение из набора отдельных ламп в удобную систему для повседневной жизни.
