Проект отопления начинается не с покупки котла и не с выбора радиаторов. Сначала требуется определить тепловую нагрузку каждого помещения, продумать расположение отопительных приборов, выбрать схему разводки, проверить длины участков, рассчитать расход теплоносителя и подготовить перечень материалов. Для простого частного дома достаточно понятного плана с оборудованием и трубами. Для сложного объекта потребуется гидравлический расчет системы отопления, а для проектной организации — полноценная информационная модель с чертежами, аксонометрией и спецификациями.

Программы для проектирования отопления заметно различаются по назначению. Домашние планировщики помогают разместить радиаторы, котел, коллекторы и магистрали на плане дома, но не выполняют полноценную инженерную проверку. Расчетные приложения определяют теплопотери, расходы и диаметры труб. САПР-модули формируют рабочие чертежи. BIM-комплексы связывают планы, трехмерную модель, расчеты и ведомости в едином проекте. Отдельный класс решений предназначен для моделирования тепловых сетей городского масштаба.

Как выбрать программу для проектирования отопления

Перед установкой приложения определите требуемый результат. Наглядная схема для обсуждения с монтажником и проект системы отопления с расчетными ведомостями — разные документы.

Задача	Подходящий класс программ	Что должно получиться
Подготовить план дома	Интерьерный планировщик	Поэтажная схема с размерами
Расставить радиаторы, котел и коллекторы	Домашний инженерный редактор	Наглядный план коммуникаций
Нарисовать подающую и обратную магистрали	Домашний инженерный редактор или САПР-модуль	Схема разводки труб
Рассчитать теплопотери помещений	Теплотехническая программа	Ведомость тепловых нагрузок
Подобрать радиаторы	Расчетный комплекс	Мощность и количество приборов
Определить диаметры труб	Программа гидравлического расчета	Параметры участков сети
Спроектировать водяной теплый пол	Профильный расчетный комплекс	Контуры, шаг укладки и расходы
Выпустить спецификацию	САПР-модуль или BIM-комплекс	Перечень оборудования и материалов
Создать аксонометрическую схему	САПР-модуль или BIM-комплекс	Готовая схема для документации

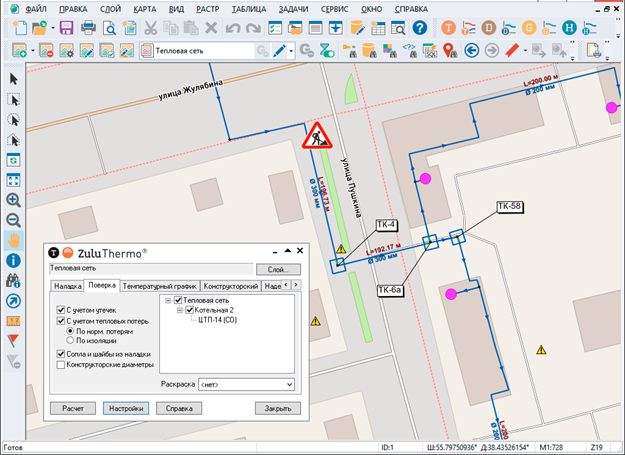

Рассчитать городскую тепловую сеть	Геоинформационный расчетный комплекс	Цифровая модель сети и режимные расчеты

При выборе учитывайте не только количество функций, но и масштаб объекта. Для одноэтажного дома не требуется тяжелая BIM-среда. Для многоквартирного здания недостаточно визуального планировщика. Для централизованной тепловой сети не подходит приложение, рассчитанное на внутренние коммуникации коттеджа.

Программы для проектирования отопления на Windows

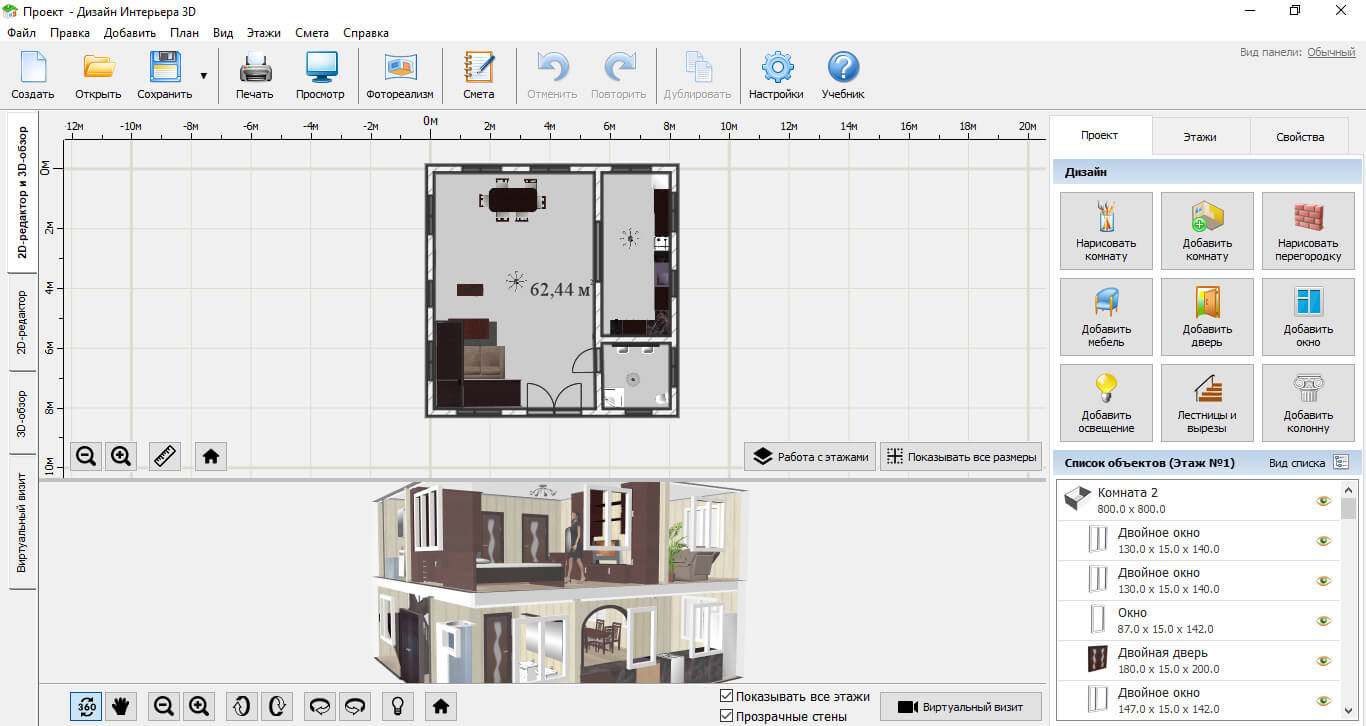

Дизайн Интерьера 3D

Дизайн Интерьера 3D не заменяет программу для расчета отопления частного дома. Его задача — подготовить точную и понятную подоснову. На ней удобно определить границы помещений, положение окон, свободные участки стен под радиаторы, места прохода труб и зоны, в которых мебель перекрывает отопительные приборы.

Редактор подходит для первого этапа работы. Пользователь рисует стены, добавляет комнаты, окна, двери и лестницы, указывает размеры, загружает исходный план или использует готовую планировку. Проект одновременно отображается в двухмерном и трехмерном режимах. Благодаря этому легко заметить ошибки, которые плохо читаются на плоской схеме: шкаф перед радиатором, узкий проход к коллекторному шкафу, неудобное положение котла или конфликт трассы с дверным проемом.

Как подготовить подоснову

1. Создайте новый проект.

2. Нарисуйте внешний контур здания.

3. Добавьте внутренние перегородки.

4. Укажите размеры стен.

5. Расставьте окна и двери.

6. Проверьте расположение мебели.

7. Переключитесь в трехмерный режим.

8. Отметьте участки стен, подходящие для радиаторов.

9. Подготовьте изображение плана для переноса в расчетную программу.

Плюсы

• Быстрое создание поэтажного плана.

• Одновременный просмотр двухмерной схемы и трехмерной модели.

• Понятная подготовка исходных данных для монтажника.

• Наглядная проверка расположения мебели рядом с радиаторами.

• Удобная работа без навыков инженерного черчения.

Минусы

• Нет гидравлической увязки контуров.

• Нет расчета теплопотерь по помещениям.

• Нет подбора диаметров труб.

• Нет проверки напора насоса.

• Нет инженерной спецификации отопительного оборудования.

Кому подходит

Программа полезна владельцу дома на подготовительном этапе. После создания плана проектирование системы отопления продолжается в расчетном приложении.

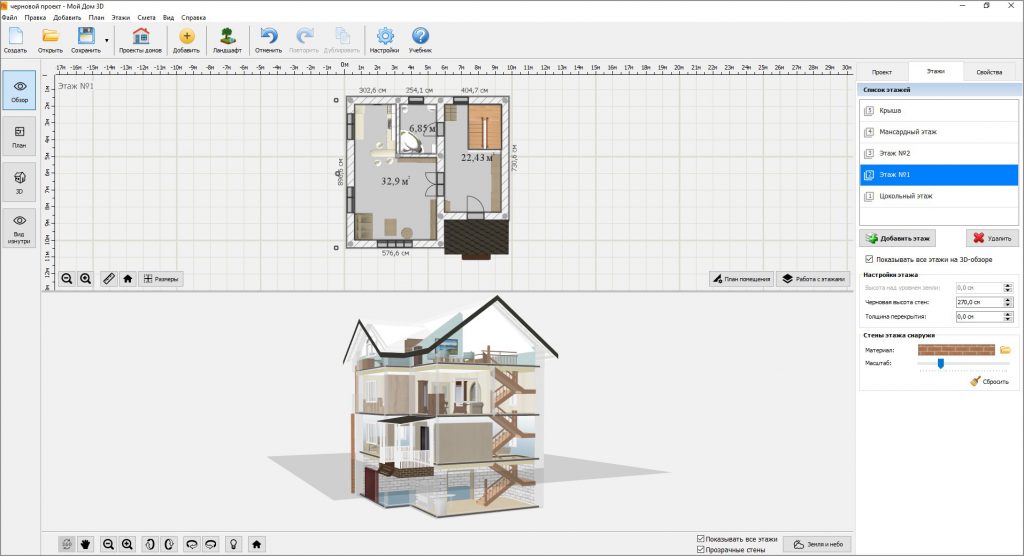

1. Мой Дом 3D

Мой Дом 3D стоит использовать первым среди домашних Windows-приложений. В редакторе предусмотрен отдельный режим проектирования коммуникаций. Пользователь расставляет оборудование и радиаторы, рисует подающую и обратную магистрали, добавляет водоснабжение, канализацию и электрику. Коммуникации распределяются по отдельным слоям, поэтому отопление не смешивается с проводкой и сантехническими трубами.

Основное окно построено вокруг плана дома. Слева расположены режимы Обзор, План, 3D, Вид изнутри и Коммуникации. В верхней панели доступны команды Создать, Открыть, Сохранить, Проекты домов, Добавить, Надпись, Ландшафт, Настройки и Учебник. В режиме коммуникаций сверху отображаются вкладки Отопление, Водоснабжение, Освещение, Выключатели и Другие.

В режиме отопления на план добавляются радиаторы, котел, коллектор, полотенцесушитель и трубы. Для двухтрубной системы отопления особенно удобно разделение подающей и обратной линий. Трассу легко сопоставить с дверными проемами, лестничным узлом, мебелью и санитарными зонами. После размещения оборудования проект проверяется в трехмерном режиме и в режиме виртуальной прогулки.

Раздел Смета помогает собрать перечень материалов, оборудования и работ. Он полезен для предварительной оценки закупки, но итоговую ведомость для монтажа следует формировать после инженерного расчета.

Как нарисовать схему отопления

1. Нажмите Создать проект.

2. Выберите построение с нуля или загрузку готового плана.

3. Используйте команду Нарисовать стены.

4. Добавьте окна, двери и лестницы.

5. Откройте вкладку Этажи и создайте требуемое количество уровней.

6. Перейдите в режим Коммуникации.

7. Откройте вкладку Отопление.

8. Расставьте радиаторы, котел и коллектор.

9. Проведите трубы подачи и обратки.

10. Переключитесь в режим 3D.

11. Откройте Смета и нажмите Составить смету.

Плюсы

• Отдельный режим для отопления.

• Раздельные линии подачи и обратки.

• Работа с многоэтажными домами, цоколем и мансардой.

• Водоснабжение, канализация и электрика в том же проекте.

• Смета по помещениям и этажам.

• Проверка результата в трехмерном режиме.

• Понятная логика интерфейса для владельца дома.

Минусы

• Нет теплотехнического расчета ограждающих конструкций.

• Нет автоматического определения мощности радиаторов.

• Нет гидравлического расчета ветвей.

• Нет подбора насосного оборудования.

• Схему требуется передать инженеру для проверки.

Кому подходит

Программа нужна владельцу частного дома, который хочет самостоятельно собрать наглядный план коммуникаций и подготовить понятное задание для специалиста.

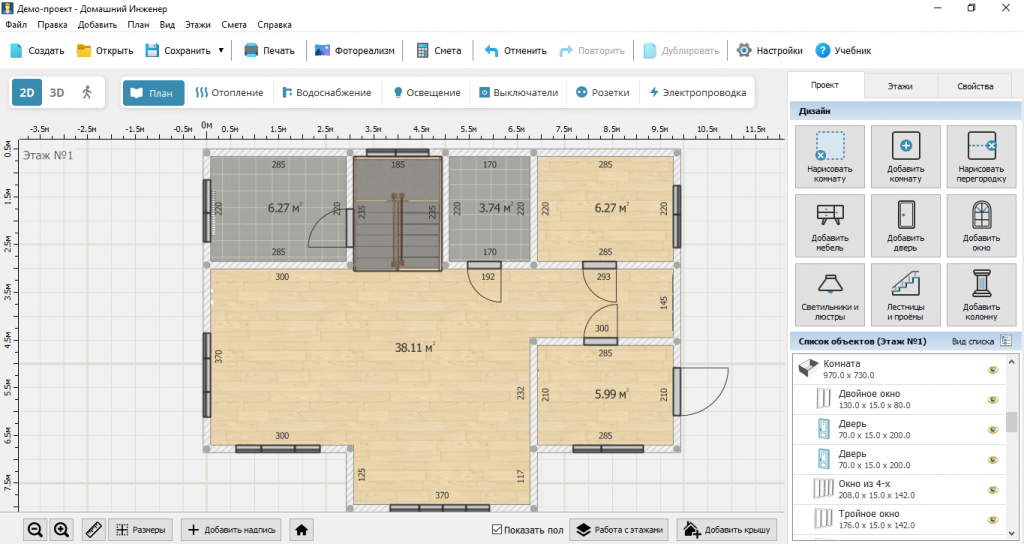

2. Домашний Инженер 3D

Домашний Инженер 3D ориентирован именно на коммуникации частного дома. В нем создаются схемы отопления, водоснабжения, освещения, выключателей, розеток и электропроводки. По сравнению с обычным интерьерным редактором программа уделяет больше внимания инженерным объектам и маршрутам линий.

В верхней части рабочего окна расположены вкладки План, Отопление, Водоснабжение, Освещение, Выключатели, Розетки и Электропроводка. Справа отображается каталог объектов выбранной категории. На вкладке План доступны команды Нарисовать комнату, Добавить комнату, Нарисовать перегородку, Добавить мебель, Добавить дверь, Добавить окно, Светильники и люстры, Лестницы и проемы, Добавить колонну. При переходе в инженерный раздел каталог меняется автоматически.

На вкладке Отопление размещаются радиаторы, трубы, коллекторы и оборудование котельной. Подающая и обратная магистрали наносятся на план отдельно. При построении важно сохранять логичную структуру ветвей: источник тепла, магистраль, стояк, прибор, обратная линия. Трассы не должны пересекать дверные проемы и мебель без необходимости.

Трехмерный режим помогает проверить положение объектов. Раздел Смета собирает перечень использованных компонентов. Программа не вычисляет гидравлические сопротивления, поэтому ее сильная сторона — понятная схема, а не инженерная верификация.

Как работать

1. Создайте проект.

2. На вкладке План нажмите Нарисовать комнату.

3. Добавьте остальные помещения и перегородки.

4. Расставьте окна и двери.

5. Перейдите на вкладку Отопление.

6. Добавьте котел, коллектор и радиаторы.

7. Проведите магистрали.

8. Переключитесь в трехмерный режим.

9. Исправьте неудобные участки.

10. Откройте Смета и проверьте состав проекта.

Плюсы

• Специализированные вкладки коммуникаций.

• Наглядная разводка отопления и водоснабжения.

• Отдельная работа с электрикой.

• Быстрое освоение интерфейса.

• Трехмерная проверка проекта.

• Смета по добавленным объектам.

Минусы

• Нет расчета тепловой нагрузки помещения.

• Нет автоматического подбора диаметров.

• Нет вычисления потерь давления.

• Нет аксонометрической схемы профессионального уровня.

• Нет BIM-модели инженерной сети.

Кому подходит

Домашний Инженер 3D полезен для предварительной схемы одноэтажного или двухэтажного дома, обсуждения разводки с монтажником и оценки состава оборудования.

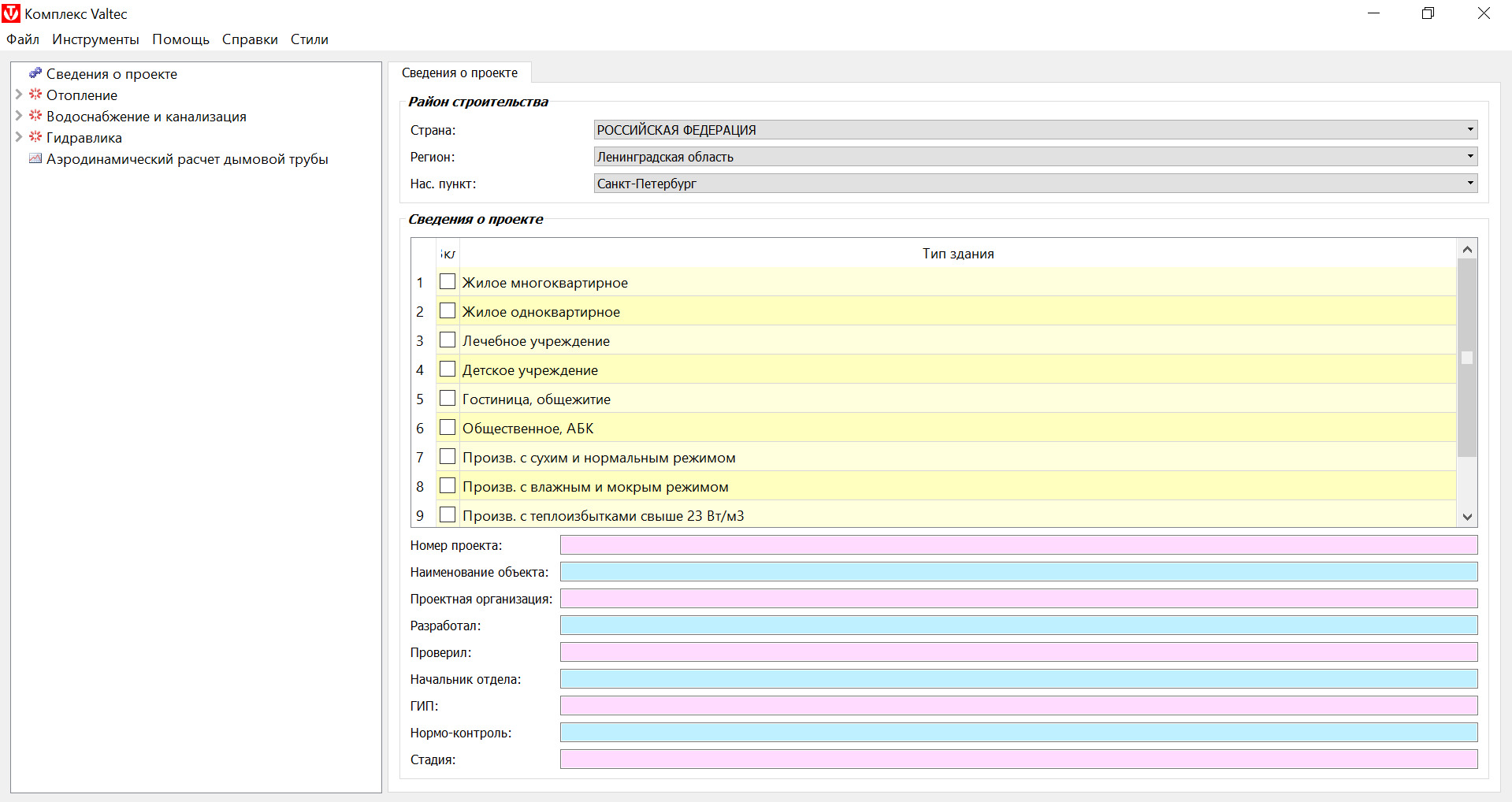

3. VALTEC.PRG

VALTEC.PRG относится к расчетным инструментам. Программа решает задачи, которые отсутствуют в визуальных планировщиках: определяет теплопотребность помещений, рассчитывает параметры радиаторного, напольного и настенного отопления, помогает работать с внутренними сетями водоснабжения и содержит справочные материалы.

Для владельца коттеджа VALTEC.PRG особенно полезна после подготовки плана. Сначала задаются исходные сведения по зданию и помещениям. Затем выполняется расчет теплопотерь дома. После этого подбираются отопительные приборы и параметры контуров. Результаты используются при выборе оборудования и проверке схемы разводки.

Программа охватывает несколько взаимосвязанных этапов. Радиаторное отопление требует расчета мощности приборов и расхода теплоносителя. Водяной теплый пол требует определения тепловой нагрузки, температуры поверхности и параметров контуров. Внутренние сети водоснабжения требуют учета расходов. Благодаря разделению модулей проект не превращается в одну перегруженную таблицу.

Как выполнять расчет

1. Подготовьте размеры помещений.

2. Соберите сведения о наружных стенах, окнах, перекрытиях и полу.

3. Укажите расчетные температуры.

4. Выполните расчет теплопотребности помещений.

5. Откройте модуль радиаторного отопления.

6. Подберите приборы по рассчитанной нагрузке.

7. Для теплого пола задайте конструкцию и параметры укладки.

8. Проверьте расходы теплоносителя.

9. Сохраните результаты.

10. Используйте ведомости при подготовке рабочей схемы.

Плюсы

• Расчет теплопотребности помещений.

• Радиаторное отопление.

• Напольное отопление.

• Настенное отопление.

• Внутреннее водоснабжение.

• Справочные материалы.

• Подходящий набор функций для частного дома.

• Отсутствие необходимости строить сложную BIM-модель.

Минусы

• Требуется внимательно собирать исходные данные.

• Программа не заменяет полноценный комплект рабочих чертежей.

• Визуальная часть уступает САПР-модулям.

• Для сложных объектов нужен отдельный проектный комплекс.

• Ошибка в параметрах ограждающих конструкций влияет на итоговый подбор оборудования.

Кому подходит

VALTEC.PRG подходит владельцу дома, монтажнику и инженеру, которому требуется расчет радиаторов, теплого пола и внутренних инженерных систем без тяжелой САПР-среды.

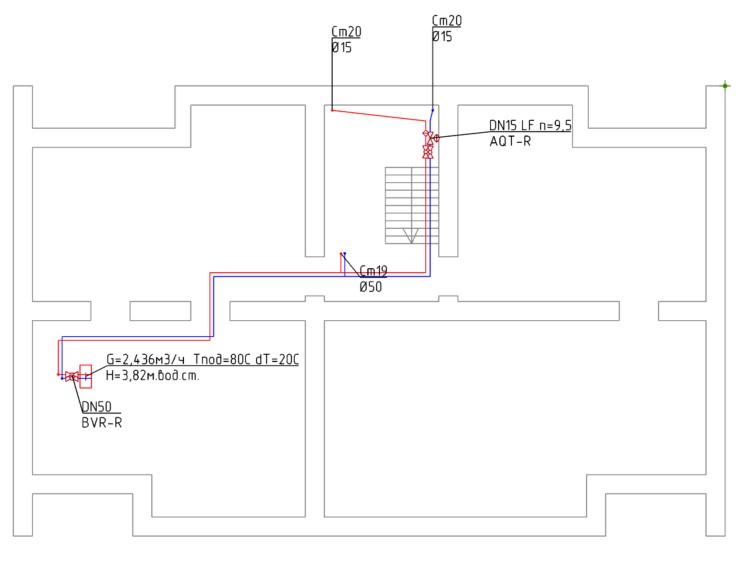

4. DCAD

DCAD — специализированный модуль для проектирования и расчета систем отопления и теплохолодоснабжения. Он работает внутри AutoCAD и nanoCAD. После установки в основной САПР появляется отдельная лента DCAD (ДКАД).

Сильная сторона модуля — объединение черчения, расчета и оформления документации. Инженер работает с помещениями, отопительными приборами, трубами, стояками, источником тепла и арматурой. Элементы располагаются на плане, получают параметры и используются при вычислениях. После расчета формируются схемы и спецификации.

Для многоэтажных зданий предусмотрена работа с повторяющимися уровнями. Функция Типовой этаж сокращает количество однообразных операций. Арматура размещается командой Вставить на план. Для оборудования и участков сети создаются выноски. Изометрия выгружается средствами модуля, а элементы на ней сохраняют параметрические свойства.

В меню встречаются специализированные инструменты Редактор узлов обвязок приборов отопления, Арматура проекта, Вставка изометрии, Вставка спецификации узла, Заполнение основной надписи и вставка печатных листов. Такой набор отличается от бытовых планировщиков: результат рассчитан на рабочую документацию, а не только на визуальное согласование.

Как построить проект

1. Откройте подоснову в AutoCAD или nanoCAD.

2. Перейдите на ленту DCAD (ДКАД).

3. Создайте помещения.

4. Укажите этажи здания.

5. Разместите источник тепла.

6. Добавьте магистральные трубопроводы.

7. Расставьте стояки.

8. Добавьте отопительные приборы.

9. Вставьте арматуру командой Вставить на план.

10. Проставьте выноски.

11. Выполните расчет.

12. Исправьте ошибки и предупреждения.

13. Создайте изометрическую схему.

14. Сформируйте спецификацию.

15. Разместите печатные листы с основной надписью.

Важное ограничение теплого пола

DCAD учитывает теплый пол через потребителя, но не подбирает контур автоматически. В проект вносятся мощность и сопротивление контура либо мощность и вычерченная труба. Раскладку петель требуется подготовить отдельно.

Плюсы

• Работа внутри привычной САПР.

• Расчет и графическое оформление в одном проекте.

• Отопительные приборы, трубопроводы и арматура.

• Типовые этажи.

• Параметрическая изометрия.

• Выноски и спецификации.

• Оформление листов.

• Поддержка сложных систем отопления.

Минусы

• Требуется установленная базовая САПР.

• Интерфейс рассчитан на инженера-проектировщика.

• Контуры теплого пола не раскладываются автоматически.

• Подготовка исходной модели занимает больше времени, чем работа в домашнем планировщике.

• Для первого проекта потребуется изучить руководство.

Кому подходит

DCAD нужен проектировщику, который выпускает рабочую документацию и хочет выполнять расчет отопления непосредственно в AutoCAD или nanoCAD.

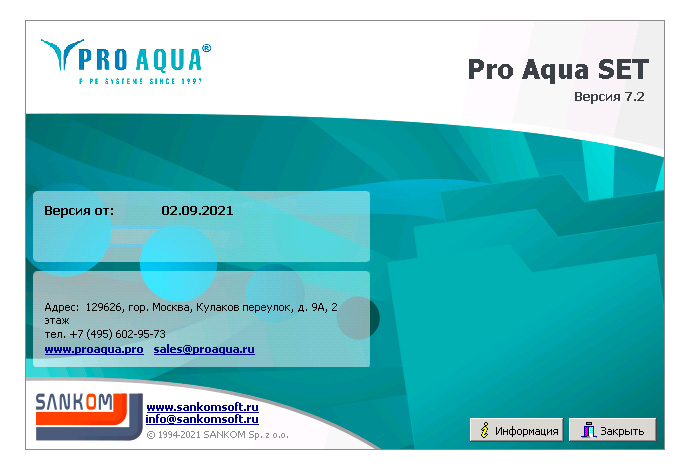

5. PRO AQUA SET

PRO AQUA SET — профильная программа для проектирования внутренних инженерных сетей. В ней объединены тепловой расчет, радиаторное отопление, водяной теплый пол, холодоснабжение и циркуляция горячего водоснабжения. В отличие от простых калькуляторов, здесь присутствует графический редактор, проверка введенных данных и трехмерное представление системы.

Работа строится вокруг проекта здания. Пользователь задает общие параметры, описывает помещения, добавляет оборудование и прокладывает трубопроводы. Для повторяющихся параметров используется наследование данных. Это сокращает число ручных операций при работе с этажами и однотипными помещениями.

После построения схемы выполняется проверка. Программа выявляет неполные или противоречивые параметры, затем анализирует результаты расчета. В трехмерном представлении удобно контролировать трассы, а аксонометрический чертеж используется при подготовке документации. Ведомости помогают собрать список материалов.

Как работать

1. Создайте проект.

2. Введите общие параметры здания.

3. Добавьте этажи и помещения.

4. Выполните тепловой расчет.

5. Разместите радиаторы.

6. Добавьте контуры теплого пола.

7. Постройте трубопроводы.

8. Проверьте введенные данные.

9. Запустите расчет.

10. Проверьте результаты.

11. Откройте трехмерное представление.

12. Сформируйте аксонометрический чертеж.

13. Выгрузите ведомости.

Плюсы

• Тепловой расчет.

• Радиаторное отопление.

• Водяной теплый пол.

• Холодоснабжение.

• Циркуляция горячего водоснабжения.

• Графический редактор.

• Проверка исходных данных.

• Трехмерный просмотр.

• Аксонометрия.

• Ведомости материалов.

Минусы

• Интерфейс требует последовательного заполнения параметров.

• Для быстрой приблизительной схемы программа избыточна.

• Ошибки исходных данных требуют внимательной проверки.

• Работа занимает больше времени, чем расчет в небольшом калькуляторе.

• Для полноценного результата необходим точный план здания.

Кому подходит

PRO AQUA SET рассчитан на инженеров и монтажные организации, которым требуется связать расчет, схему, трехмерную проверку и ведомость материалов.

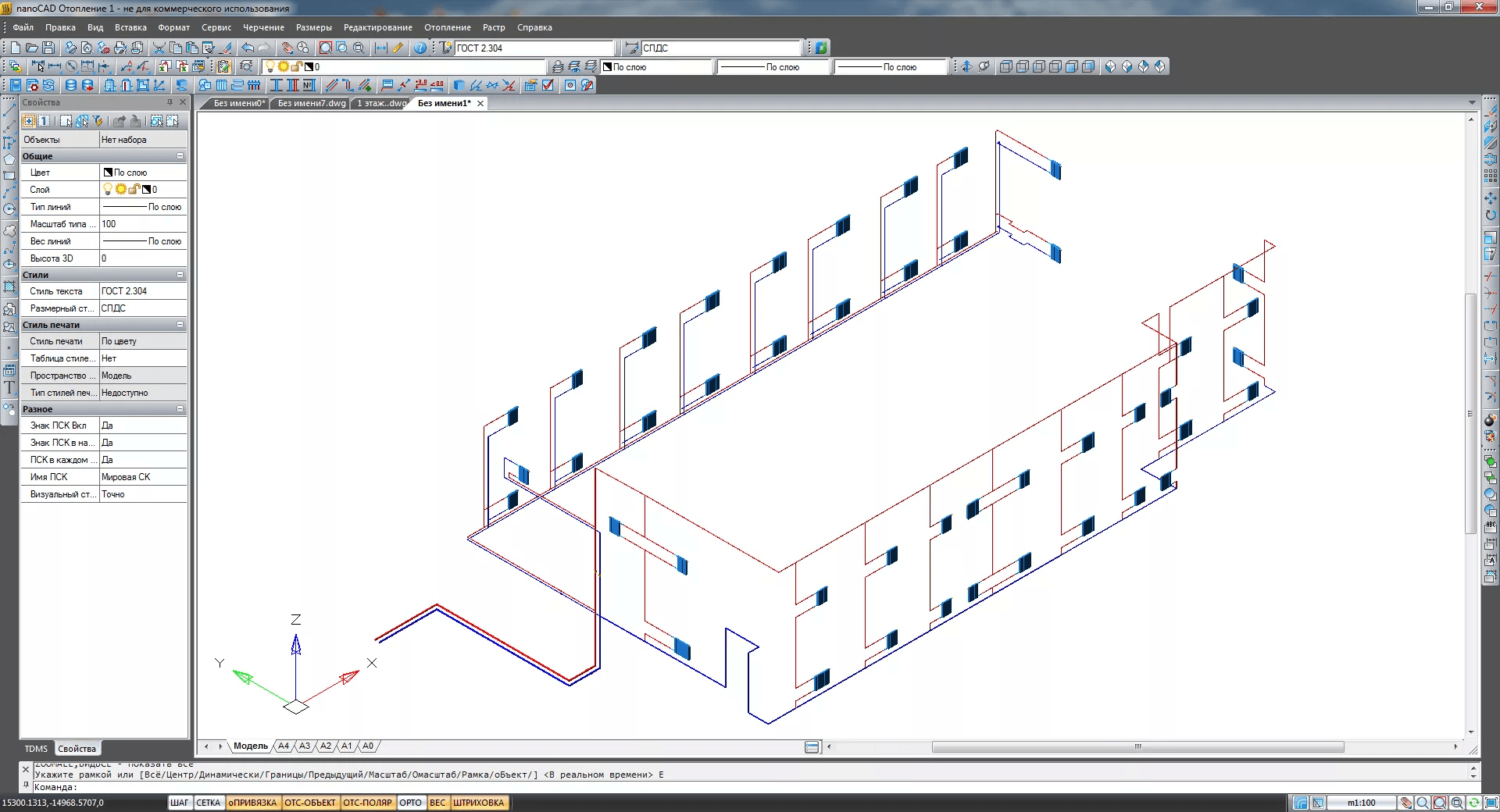

6. nanoCAD BIM Отопление

nanoCAD BIM Отопление предназначен для проектирования внутренних систем отопления здания. Это уже не отдельный калькулятор и не домашний редактор, а BIM-решение. Все элементы проекта связаны между собой: помещения, отопительные приборы, трубы, арматура, стояки, расчетные параметры, планы, трехмерная модель и спецификации.

В качестве базовой платформы используется nanoCAD. Инженер подключает строительную подоснову, создает структуру проекта, размещает оборудование и прокладывает трассы. Встроенные базы данных содержат элементы инженерной системы. Параметры объектов используются при расчетах и подготовке документов.

В программе выполняются тепловые и гидравлические расчеты. Трехмерная модель формируется из поэтажных планов с учетом высотных отметок. Благодаря этому пользователь проверяет не только линии на чертеже, но и пространственное положение сети. Менеджер проекта помогает контролировать взаимосвязь документов и модели.

Результат включает поэтажные планы, спецификации, ведомости и аксонометрические схемы. Такой набор подходит для выпуска рабочей документации по объекту.

Как работать

1. Создайте проект.

2. Подключите строительную подоснову.

3. Добавьте этажи.

4. Опишите помещения.

5. Разместите отопительные приборы.

6. Постройте трубопроводы.

7. Добавьте фитинги и арматуру.

8. Создайте стояки.

9. Выполните тепловой расчет.

10. Выполните гидравлический расчет.

11. Проверьте трехмерную модель.

12. Сформируйте аксонометрию.

13. Создайте спецификацию.

14. Подготовьте ведомости и листы документации.

Плюсы

• BIM-модель отопления.

• Связь двухмерных планов и трехмерного представления.

• Тепловой расчет.

• Гидравлический расчет.

• Стояки, арматура, фитинги и отопительные приборы.

• Аксонометрические схемы.

• Спецификации и ведомости.

• Контроль проекта через единый менеджер.

• Подходящий набор инструментов для проектной организации.

Минусы

• Для частного дома программа часто избыточна.

• Требуются навыки САПР и BIM-проектирования.

• Подготовка модели занимает время.

• Небрежно построенная подоснова усложняет дальнейшую работу.

• Для уверенного освоения требуется учебный проект.

Кому подходит

nanoCAD BIM Отопление выбирают проектировщики внутренних инженерных сетей, которым нужны расчеты, модель и документация в единой среде.

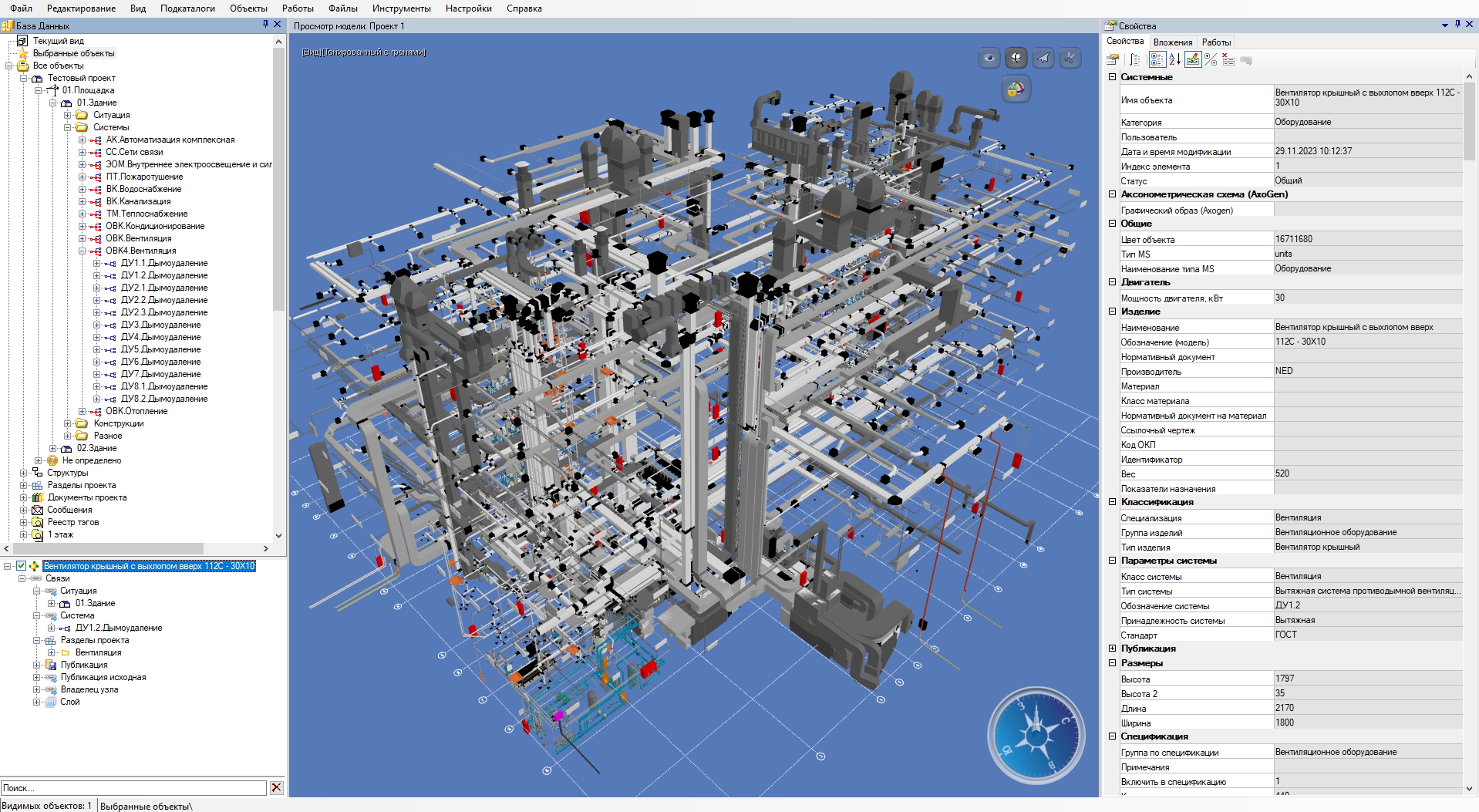

7. Model Studio CS Отопление и вентиляция

Model Studio CS Отопление и вентиляция предназначен для создания информационных моделей внутренних инженерных систем. Программа охватывает отопление, вентиляцию и связанные элементы здания. Она ориентирована на проектные организации, где важны трехмерная координация, выпуск документации и взаимодействие разных разделов проекта.

Работа начинается с модели здания и базы оборудования. Инженер расставляет агрегаты, прокладывает трубопроводы и воздуховоды, добавляет изделия и материалы. Элементы содержат параметры и используются в документации. Трехмерный режим особенно полезен на сложных объектах: он помогает увидеть пересечения трасс, которые неочевидны на отдельных планах.

В Model Studio CS предусмотрена автоматическая проверка коллизий. Она выявляет пересечения труб, воздуховодов, оборудования и строительных конструкций. Для вентиляции выполняется аэродинамический расчет. Для оформления используются планы, виды, разрезы, схемы, спецификации и табличные документы. Работа с CADLib помогает организовать модель и данные проекта.

Как работать

1. Создайте модель объекта.

2. Подключите строительную часть.

3. Выберите оборудование из базы данных.

4. Разместите отопительные приборы и агрегаты.

5. Проложите трубопроводы.

6. Постройте воздуховоды.

7. Добавьте арматуру и детали.

8. Запустите проверку коллизий.

9. Исправьте пересечения.

10. Выполните требуемые расчеты.

11. Создайте планы, виды и разрезы.

12. Подготовьте схемы.

13. Сформируйте спецификации.

14. Выпустите табличные документы.

Плюсы

• Информационная модель инженерных систем.

• Отопление и вентиляция в одной среде.

• База оборудования, изделий и материалов.

• Трехмерная координация.

• Проверка коллизий.

• Автоматизированное получение планов и разрезов.

• Спецификации и табличные документы.

• Подходящий инструментарий для крупных объектов.

Минусы

• Высокий порог входа.

• Для небольшого коттеджа решение избыточно.

• Требуется дисциплина моделирования.

• Ошибки строительной модели влияют на координацию инженерных сетей.

• Проектировщику требуется время на освоение базы данных и правил выпуска документации.

Кому подходит

Model Studio CS используют проектные бюро, работающие с многоквартирными домами, общественными зданиями, производственными объектами и комплексными инженерными моделями.

8. ПОТОК и пакет TEPLOOV

ПОТОК входит в пакет TEPLOOV и предназначен для теплогидравлического расчета систем отопления, теплоснабжения, холодоснабжения и трубопроводных контуров. Программа подходит для задач, где требуется не просто нарисовать разводку, а проверить режим работы сети.

В проекте учитываются однотрубные, двухтрубные и коллекторные схемы. Пользователь задает участки трубопровода, приборы, расходы, температурные параметры и оборудование. В связке с другими модулями пакета выполняется расчет теплопотерь и инфильтрации. Это важно для корректного подбора отопительных приборов: мощность радиаторов должна опираться на тепловую нагрузку помещений, а не только на площадь комнат.

Программа полезна при сравнении вариантов разводки. Инженер анализирует разные диаметры труб, перепады давления и параметры контуров, после чего получает расчетную основу для спецификации. Для сложных сетей такой подход надежнее ручной таблицы.

Как работать

1. Подготовьте план сети.

2. Определите тип системы.

3. Задайте теплоноситель и температурный график.

4. Добавьте источник тепла.

5. Опишите участки трубопровода.

6. Введите отопительные приборы.

7. Добавьте арматуру.

8. Выполните теплогидравлический расчет.

9. Проверьте расходы и потери давления.

10. Скорректируйте диаметры.

11. Повторите расчет.

12. Подготовьте итоговые ведомости.

Плюсы

• Однотрубные системы.

• Двухтрубные системы.

• Коллекторные схемы.

• Отопление, теплоснабжение и холодоснабжение.

• Гидравлическая увязка.

• Работа с температурным графиком.

• Расчетные ведомости.

• Подходящий инструмент для профессионального инженера.

Минусы

• Интерфейс ориентирован на специалиста.

• Для наглядного интерьерного плана требуется отдельный редактор.

• Исходную схему необходимо описывать внимательно.

• Ошибки в структуре сети и параметрах участков искажают результат.

• Для новичка потребуется изучение расчетной логики.

Кому подходит

ПОТОК нужен инженеру, который рассчитывает внутреннее отопление и трубопроводные системы, сравнивает схемы и выполняет гидравлическую увязку.

9. ZuluThermo

ZuluThermo занимает отдельное место в подборке. Это не программа для разводки отопления внутри коттеджа, а инструмент моделирования тепловых сетей. Его используют для централизованного теплоснабжения, режимных расчетов, анализа аварийных ситуаций, оценки резервной пропускной способности и планирования развития сети.

Работа строится вокруг цифровой модели. На карте располагаются трубопроводы, источники, центральные тепловые пункты, потребители и оборудование. Модель содержит геометрические и расчетные параметры. Инженер выполняет гидравлическое моделирование, анализирует рабочие режимы, строит пьезометрические графики и проверяет проблемные участки.

В ZuluThermo выполняются расчеты диаметров, наладка тепловой сети, анализ надежности, переключения, оценка резерва, поиск утечек и дефектов, имитационное моделирование, расчет нормативных потерь и температурных графиков. Для эксплуатационной организации это рабочий инструмент, а не вспомогательный калькулятор.

Как работать

1. Создайте карту территории.

2. Нанесите трассы тепловой сети.

3. Добавьте источники тепла.

4. Укажите тепловые пункты.

5. Разместите потребителей.

6. Заполните параметры трубопроводов.

7. Введите оборудование.

8. Выполните расчет рабочего режима.

9. Постройте пьезометрический график.

10. Проверьте пропускную способность.

11. Проанализируйте аварийный сценарий.

12. Сравните варианты модернизации.

Плюсы

• Моделирование тепловых сетей городского масштаба.

• Геоинформационная основа.

• Расчет рабочих и аварийных режимов.

• Пьезометрические графики.

• Подбор диаметров.

• Анализ надежности.

• Оценка резерва сети.

• Имитационное моделирование.

• Учет тепловых потерь.

• Работа с перспективными подключениями.

Минусы

• Не предназначен для бытовой схемы коттеджа.

• Требует подготовки цифровой модели сети.

• Для работы необходимы эксплуатационные данные.

• Интерфейс и расчетная логика рассчитаны на инженеров теплоснабжающей организации.

• Для одного здания функциональность избыточна.

Кому подходит

ZuluThermo нужен теплоснабжающим организациям, эксплуатационным службам, проектировщикам наружных тепловых сетей и инженерам, анализирующим режимы централизованного теплоснабжения.

10. HydroVector

HydroVector предназначен для гидравлического расчета трубопроводных сетей. Программа полезна при работе с отоплением, водоснабжением и другими контурами, где требуется определить потери давления, проверить участки и получить расчетные таблицы.

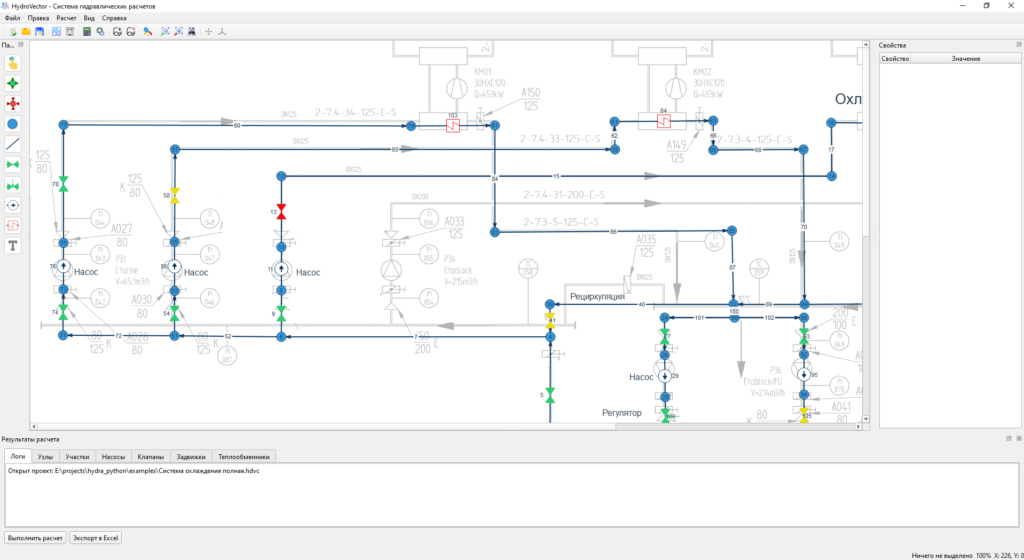

Главное окно содержит графический редактор. Пользователь размещает узлы и соединяет их линиями трубопровода. Сеть на экране остается наглядной: видно структуру ветвей, направление связей и расположение элементов. После заполнения параметров выполняется расчет.

В HydroVector формируются таблицы результатов. Для проверки используются изометрические схемы и характеристики сети. Результаты экспортируются в Excel, а графическую схему удобно сохранять в PNG. Это упрощает передачу расчетов коллегам и включение иллюстраций в пояснительную записку.

Как работать

1. Создайте новый проект.

2. Добавьте узлы сети.

3. Соедините узлы трубопроводами.

4. Задайте параметры участков.

5. Добавьте локальные сопротивления.

6. Укажите расходы.

7. Запустите расчет.

8. Проверьте таблицу результатов.

9. Откройте изометрическую схему.

10. Постройте характеристику сети.

11. Выгрузите таблицы в Excel.

12. Сохраните изображение схемы.

Плюсы

• Наглядный графический редактор.

• Гидравлический расчет трубопроводов.

• Таблицы результатов.

• Изометрическая схема.

• Характеристика сети.

• Экспорт в Excel.

• Сохранение схемы в PNG.

• Подходящий вариант для проверки отдельных контуров.

Минусы

• Не заменяет архитектурный план дома.

• Не формирует полноценную BIM-модель здания.

• Требуется самостоятельно собрать структуру сети.

• Для выпуска полного комплекта чертежей нужен отдельный редактор.

• Теплотехнический расчет здания выполняется отдельно.

Кому подходит

HydroVector полезен инженеру и монтажнику, которому требуется быстро проверить гидравлику трубопроводной сети и получить наглядные результаты.

11. Instal-Therm HCR

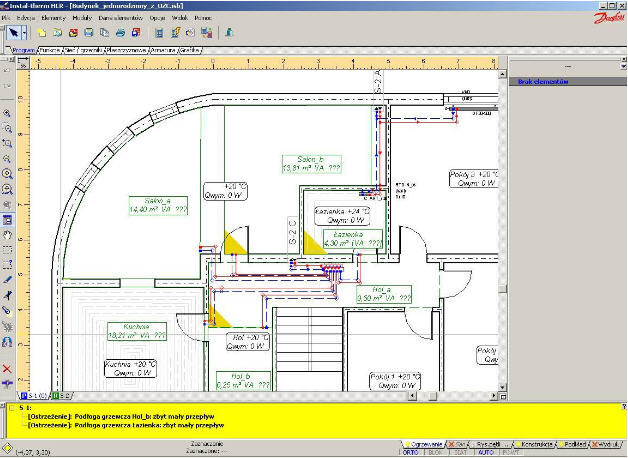

Instal-Therm HCR предназначен для проектирования радиаторного и поверхностного отопления. Программа работает с планом здания, отопительными приборами, трубопроводами, фитингами, арматурой, изоляцией и регулирующими устройствами. Она относится к профессиональным решениям для внутреннего отопления.

Проект строится последовательно: сначала помещения и тепловая нагрузка, затем приборы и трассы, после этого гидравлическая проверка. Для водяного теплого пола важно учитывать геометрию зон, параметры контуров и требуемую теплоотдачу. Для радиаторов — мощность, подключение и распределение расходов.

После расчета пользователь получает данные по диаметрам труб, сопротивлениям и настройкам оборудования. Спецификация помогает подготовить закупку. Программа подходит для рабочих проектов, где схема отопления частного дома должна подтверждаться расчетом.

Как работать

1. Создайте план этажей.

2. Добавьте помещения.

3. Введите расчетные параметры.

4. Определите тепловые нагрузки.

5. Разместите радиаторы.

6. Добавьте зоны теплого пола.

7. Проложите трубопроводы.

8. Расставьте фитинги и арматуру.

9. Выполните гидравлический расчет.

10. Проверьте диаметры и потери давления.

11. Уточните настройки оборудования.

12. Сформируйте спецификацию.

Плюсы

• Радиаторное отопление.

• Поверхностное отопление.

• Трубопроводы, фитинги и арматура.

• Гидравлическая проверка.

• Подбор диаметров.

• Спецификации.

• Подходящий набор функций для проектировщика внутреннего отопления.

Минусы

• Требуется детальная подготовка исходных данных.

• Интерфейс рассчитан на инженерную работу.

• Для быстрого эскиза программа перегружена.

• Архитектурную подоснову удобнее подготовить заранее.

• Перед первым рабочим проектом требуется изучить порядок заполнения параметров.

Кому подходит

Instal-Therm HCR подходит инженерам и монтажным организациям, которые проектируют радиаторы и теплые полы с гидравлической проверкой.

12. Oventrop CO

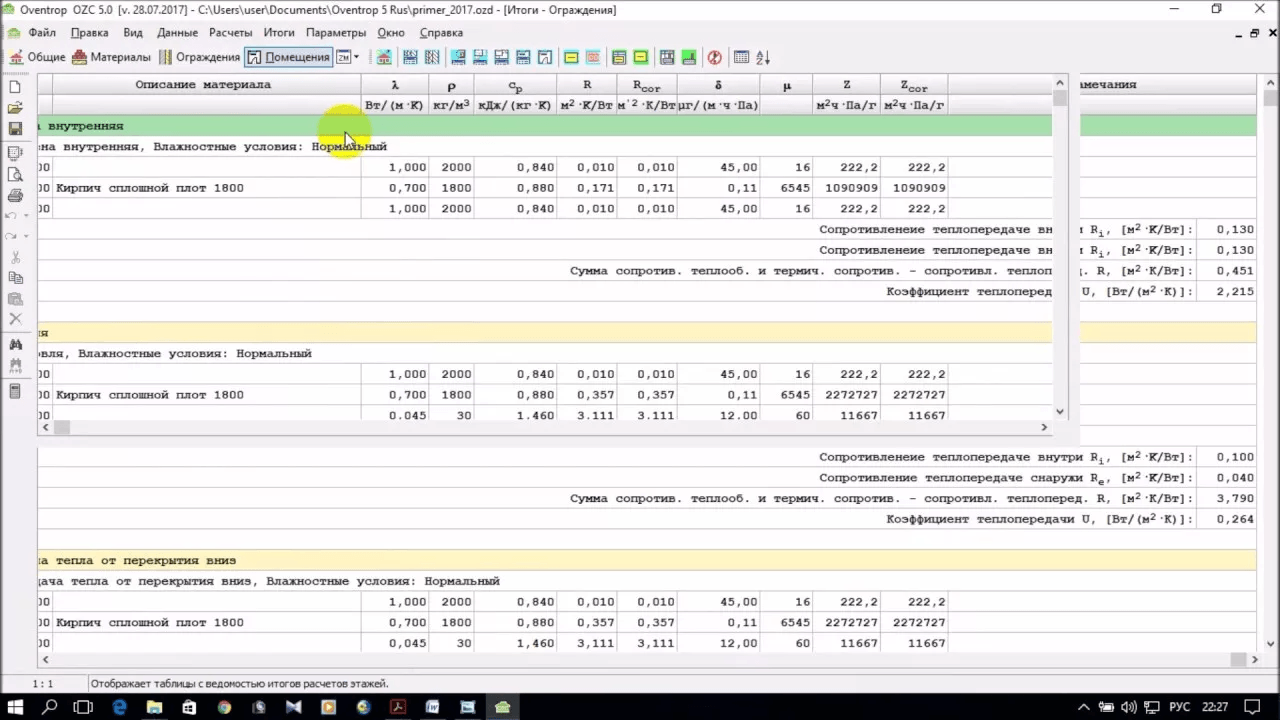

Oventrop CO применяется для гидравлического расчета систем отопления и охлаждения. В программе рассчитываются однотрубные и двухтрубные схемы, расход теплоносителя, потери давления, циркуляционные кольца, параметры труб и настройки регулирующей арматуры.

Редактор ориентирован на техническую схему. Инженер последовательно описывает сеть, добавляет приборы и соединения, затем выполняет расчет. Результаты помогают найти перегруженные участки, оценить распределение расходов и подготовить настройки балансировочных устройств.

Для модернизации существующей системы особенно полезна проверка гидравлической балансировки. Она показывает, где возникает избыточный перепад давления и какие ветви работают неравномерно. Контекстная справка и диагностические сообщения упрощают поиск ошибок.

Как работать

1. Создайте расчетный проект.

2. Выберите тип схемы.

3. Добавьте источник.

4. Опишите ветви.

5. Введите параметры труб.

6. Добавьте отопительные приборы.

7. Укажите арматуру.

8. Запустите расчет.

9. Проверьте циркуляционные кольца.

10. Скорректируйте диаметры.

11. Уточните настройки клапанов.

12. Подготовьте итоговые данные.

Плюсы

• Однотрубные и двухтрубные схемы.

• Расчет расходов.

• Потери давления.

• Циркуляционные кольца.

• Диаметры труб.

• Настройки арматуры.

• Диагностика ошибок.

• Подходящий инструмент для балансировки.

Минусы

• Нет интерьерной визуализации.

• Нет полноценной BIM-модели.

• Для рабочего чертежа требуется отдельная САПР.

• Сеть необходимо описывать внимательно.

• Программа рассчитана на пользователя, понимающего гидравлику отопления.

Кому подходит

Oventrop CO полезен инженеру, который рассчитывает и балансирует внутренние системы отопления.

Программы для проектирования отопления на macOS

На macOS выбор профильных расчетных комплексов заметно уже. Для этой платформы практичнее использовать программы подготовки подосновы и трехмерной координации, а теплотехнический и гидравлический расчет выполнять в специализированном приложении из предыдущего раздела.

1. SketchUp

SketchUp подходит для ручного трехмерного моделирования дома и инженерных трасс. Программа не рассчитывает отопление автоматически, но помогает проверить пространственное расположение оборудования, стояков, коллекторов и труб.

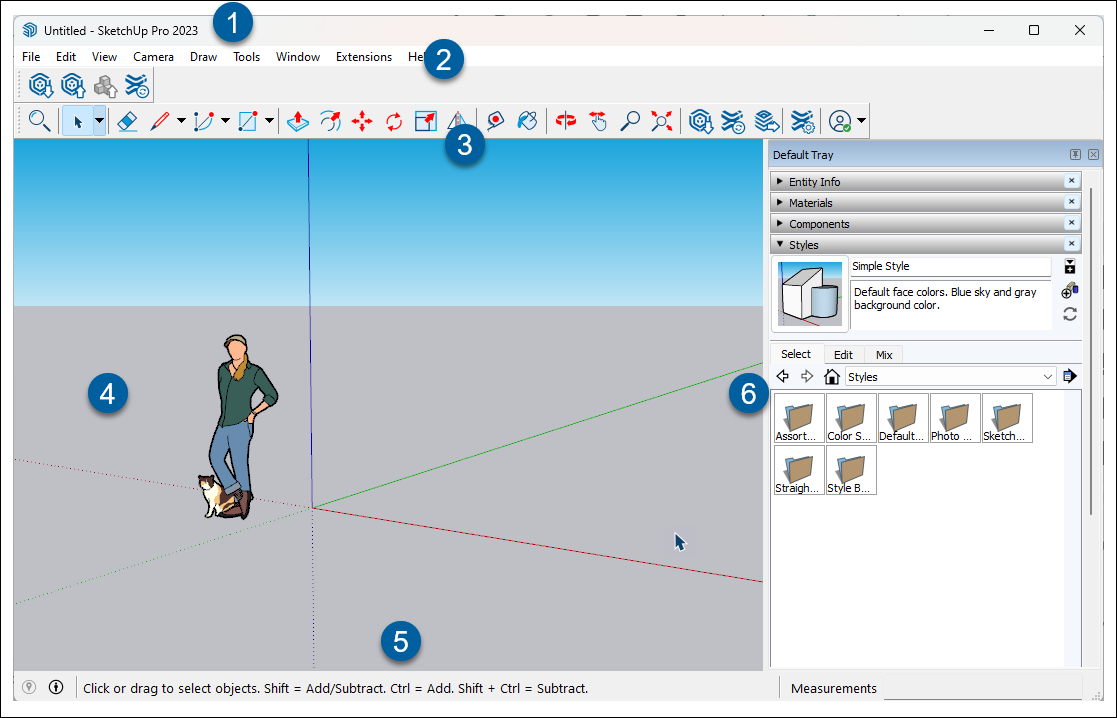

Основное окно содержит строку меню, панель инструментов, рабочую область, строку состояния и панели параметров. При рисовании отображаются размеры. Пользователь строит геометрию линиями и поверхностями, объединяет элементы в группы и компоненты, распределяет объекты по тегам и проверяет модель с разных ракурсов.

Для схемы отопления удобно создать отдельные группы: здание, радиаторы, магистрали, стояки, коллекторы и оборудование котельной. Такой подход позволяет скрывать лишние элементы и отдельно проверять инженерные трассы. Пространственная модель хорошо выявляет пересечения с перекрытиями, лестницами и мебелью.

Как работать

1. Создайте новый файл.

2. Настройте единицы измерения.

3. Импортируйте план.

4. Постройте стены.

5. Добавьте перекрытия и этажи.

6. Создайте группы помещений.

7. Разместите упрощенные модели радиаторов.

8. Нарисуйте трассы труб.

9. Разделите системы по тегам.

10. Проверьте пересечения.

11. Создайте сцены для разных ракурсов.

12. Экспортируйте изображения модели.

Плюсы

• Удобное ручное трехмерное моделирование.

• Точные размеры.

• Группы, компоненты и теги.

• Пространственная проверка трасс.

• Наглядная демонстрация проекта.

• Подходит для macOS.

• Полезен при согласовании сложных участков.

Минусы

• Нет автоматического расчета теплопотерь.

• Нет гидравлической увязки.

• Нет подбора диаметров труб.

• Инженерные элементы требуется создавать или загружать отдельно.

• Спецификацию приходится готовить в другом приложении.

Кому подходит

SketchUp полезен дизайнеру, архитектору и владельцу дома для трехмерной проверки коммуникаций перед передачей схемы инженеру.

2. Sweet Home 3D

Sweet Home 3D — бесплатный интерьерный планировщик с одновременным отображением плана и трехмерного вида. Он не выполняет инженерный расчет отопления, но подходит для быстрой подготовки подосновы на macOS, Windows и Linux.

Рабочее окно разделено на каталог объектов, список мебели, двухмерный план и трехмерную сцену. Стены создаются инструментом Create walls. Исходное изображение загружается через меню Plan > Import background image. Для коррекции масштаба и положения используется Plan > Modify background image. Помещения создаются инструментом Create rooms. Размеры добавляются кнопкой Create dimensions.

Двери, окна и мебель перетаскиваются из каталога на план. При добавлении объекта трехмерный вид обновляется автоматически. Для многоэтажного дома используется меню Plan > Levels > Add level. Режимы 3D view > Aerial view и 3D view > Virtual visit помогают осмотреть проект сверху и изнутри.

Как подготовить план

1. Создайте новый дом.

2. Откройте Plan > Import background image.

3. Выберите изображение плана.

4. Задайте масштаб по известному размеру стены.

5. Используйте Create walls.

6. Добавьте двери и окна.

7. Нарисуйте комнаты.

8. Создайте новый этаж через Plan > Levels > Add level.

9. Добавьте размеры.

10. Переключитесь в 3D view > Virtual visit.

11. Проверьте свободные стены под радиаторы.

12. Распечатайте план или сохраните PDF.

Плюсы

• Бесплатное распространение.

• Поддержка macOS.

• Двухмерный план и трехмерный вид в одном окне.

• Импорт фонового изображения.

• Удобное масштабирование подложки.

• Этажи, размеры и подписи.

• Печать плана и PDF.

• Простое освоение.

Минусы

• Нет расчета отопления.

• Нет трубопроводной гидравлики.

• Нет специализированной библиотеки отопительных приборов.

• Нет инженерной спецификации.

• Схема требует дальнейшей обработки в профильном приложении.

Кому подходит

Sweet Home 3D подходит для быстрой подготовки плана существующего дома и проверки свободных зон под оборудование.

Онлайн-сервисы для подготовки схемы отопления

RemPlanner

RemPlanner работает в браузере и помогает подготовить комплект ремонтных чертежей. Сервис подходит для плана помещений, расстановки мебели, сантехники, комментариев и инженерных листов. Он не выполняет теплотехнический и гидравлический расчет, но дает удобную подоснову для обсуждения отопления.

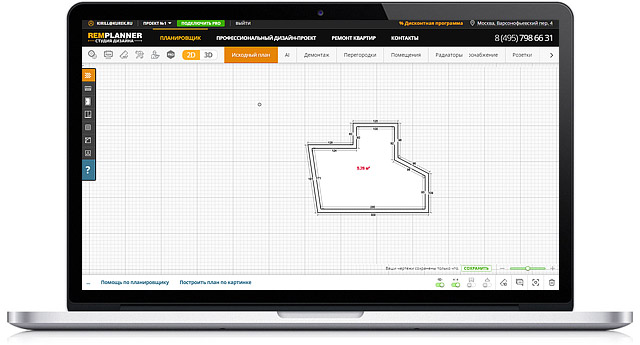

Интерфейс построен вокруг чертежного поля. Слева находится панель инструментов. Сверху расположены листы и режимы проекта. Справа и снизу доступны дополнительные настройки отображения. Каждый лист отвечает за отдельный этап проекта. Пользователь последовательно заполняет планировочные и инженерные разделы.

Работа начинается со стен. Первая стена рисуется протягиванием курсора между начальной и конечной точками. Соседние стены соединяются узлами. Правый клик открывает контекстное меню с действиями для выбранного элемента. Размеры, мебель, сантехника, розетки, подписи и комментарии добавляются на соответствующих листах.

Для схемы отопления RemPlanner полезен как браузерный чертежный стол. На план удобно нанести положение радиаторов, коллектора и предполагаемых магистралей, затем передать документ проектировщику.

Как работать

1. Создайте проект.

2. Откройте исходный план.

3. Нарисуйте стены.

4. Соедините угловые узлы.

5. Уточните размеры.

6. Расставьте двери и окна поверх стен.

7. Добавьте мебель и сантехнику.

8. Перейдите к инженерным листам.

9. Нанесите комментарии по отоплению.

10. Укажите предполагаемое положение радиаторов.

11. Добавьте размеры и текстовые метки.

12. Сохраните комплект чертежей.

Плюсы

• Работа в браузере.

• Планировочные и инженерные листы.

• Размеры и подписи.

• Мебель и сантехника.

• Комментарии.

• Быстрая подготовка подосновы.

• Понятный интерфейс для самостоятельной работы.

• Удобный документ для обсуждения ремонта.

Минусы

• Нет расчета теплопотерь.

• Нет гидравлической балансировки.

• Нет подбора радиаторов.

• Нет автоматического расчета теплого пола.

• Нет BIM-модели отопления.

• Итоговую схему требуется проверять в профильной программе.

Кому подходит

RemPlanner полезен владельцу квартиры или дома, который хочет подготовить точный браузерный план и зафиксировать расположение коммуникаций до обращения к инженеру.

Сравнение программ

Программа	Платформа	План помещений	Расчет теплопотерь	Гидравлика	Теплый пол	3D	Спецификация	Основной сценарий
Дизайн Интерьера 3D	Windows	Да	Нет	Нет	Нет	Да	Нет	Подготовка подосновы
Мой Дом 3D	Windows	Да	Нет	Нет	Нет	Да	Предварительная смета	Наглядная схема коммуникаций
Домашний Инженер 3D	Windows	Да	Нет	Нет	Нет	Да	Предварительная смета	Коммуникации частного дома
VALTEC.PRG	Windows	Частично	Да	Расчетные модули	Да	Нет	Расчетные результаты	Частный дом и базовый инженерный расчет
DCAD	Windows	Да	Да	Да	Учет контуров	Да	Да	Рабочий проект в САПР
PRO AQUA SET	Windows	Да	Да	Да	Да	Да	Да	Внутренние инженерные сети
nanoCAD BIM Отопление	Windows	Да	Да	Да	По проекту	Да	Да	BIM-проект отопления
Model Studio CS Отопление и вентиляция	Windows	Да	По проекту	По проекту	По проекту	Да	Да	Комплексная инженерная BIM-модель
ПОТОК	Windows	Схема сети	Связанный модуль	Да	По схеме	Нет	Да	Теплогидравлический расчет
ZuluThermo	Windows	Карта сети	Нет	Да	Нет	Карта и модель	Отчеты	Централизованное теплоснабжение
HydroVector	Windows	Схема сети	Нет	Да	Нет	Изометрия	Таблицы	Быстрая проверка трубопроводов
Instal-Therm HCR	Windows	Да	Да	Да	Да	Да	Да	Радиаторы и поверхностное отопление
Oventrop CO	Windows	Схема сети	Нет	Да	Частично	Нет	Расчетные данные	Балансировка отопления
SketchUp	macOS, Windows	Ручное моделирование	Нет	Нет	Нет	Да	Нет	Пространственная проверка
Sweet Home 3D	macOS, Windows, Linux	Да	Нет	Нет	Нет	Да	Нет	Быстрый поэтажный план
RemPlanner	Браузер	Да	Нет	Нет	Нет	Да	Нет	Ремонтные чертежи и подоснова

Какую программу выбрать для частного дома

Для первого эскиза

Начните с Дизайн Интерьера 3D, Мой Дом 3D, Sweet Home 3D или RemPlanner. Эти программы помогают собрать план, расставить мебель и определить доступные стены под радиаторы.

Для понятной схемы коммуникаций

Используйте Мой Дом 3D или Домашний Инженер 3D. В них предусмотрены отопление, водоснабжение, электрика и смета. Результат удобно передать монтажнику как основу для обсуждения.

Для расчета радиаторов и теплого пола

Используйте VALTEC.PRG, PRO AQUA SET или Instal-Therm HCR. Они работают с тепловой нагрузкой и отопительными системами. Для теплого пола особенно важны расчет мощности, параметры контуров и расходы теплоносителя.

Для гидравлической проверки

Используйте HydroVector, Oventrop CO, ПОТОК или DCAD. Они помогают проверить участки трубопроводов, циркуляционные кольца, расходы, потери давления и диаметры труб.

Для рабочего проекта в САПР

Используйте DCAD. Модуль объединяет построение системы, расчет, изометрию, спецификацию, выноски и оформление листов.

Для BIM-проектирования

Используйте nanoCAD BIM Отопление или Model Studio CS Отопление и вентиляция. Эти решения подходят для объектов, где планы, трехмерная модель и документация должны обновляться согласованно.

Для городской тепловой сети

Используйте ZuluThermo. Программа работает с цифровой моделью теплоснабжения, режимными расчетами, пьезометрическими графиками, аварийными сценариями и модернизацией сети.

Пошаговый порядок проектирования отопления дома

Даже лучшая программа не исправляет неполные исходные данные. До расчета подготовьте точный план, сведения о конструкциях и понятную структуру системы.

Шаг 1. Соберите исходные данные

Потребуются:

• поэтажные планы;

• длина, ширина и высота каждого помещения;

• площадь наружных стен;

• количество и размеры окон;

• количество наружных дверей;

• материалы стен;

• конструкция пола;

• конструкция перекрытий;

• наличие подвала, чердака и мансарды;

• расчетная температура внутри помещений;

• климатические параметры региона;

• предполагаемое место котла;

• положение дымохода и вентиляции;

• доступные зоны для коллекторных шкафов;

• трассы, которые нельзя использовать.

Шаг 2. Подготовьте план

Нарисуйте все помещения и проверьте размеры. Не ограничивайтесь общей площадью дома. Для расчета мощности радиаторов важна нагрузка каждой комнаты. Угловая спальня с двумя наружными стенами отличается от внутреннего коридора даже при одинаковой площади.

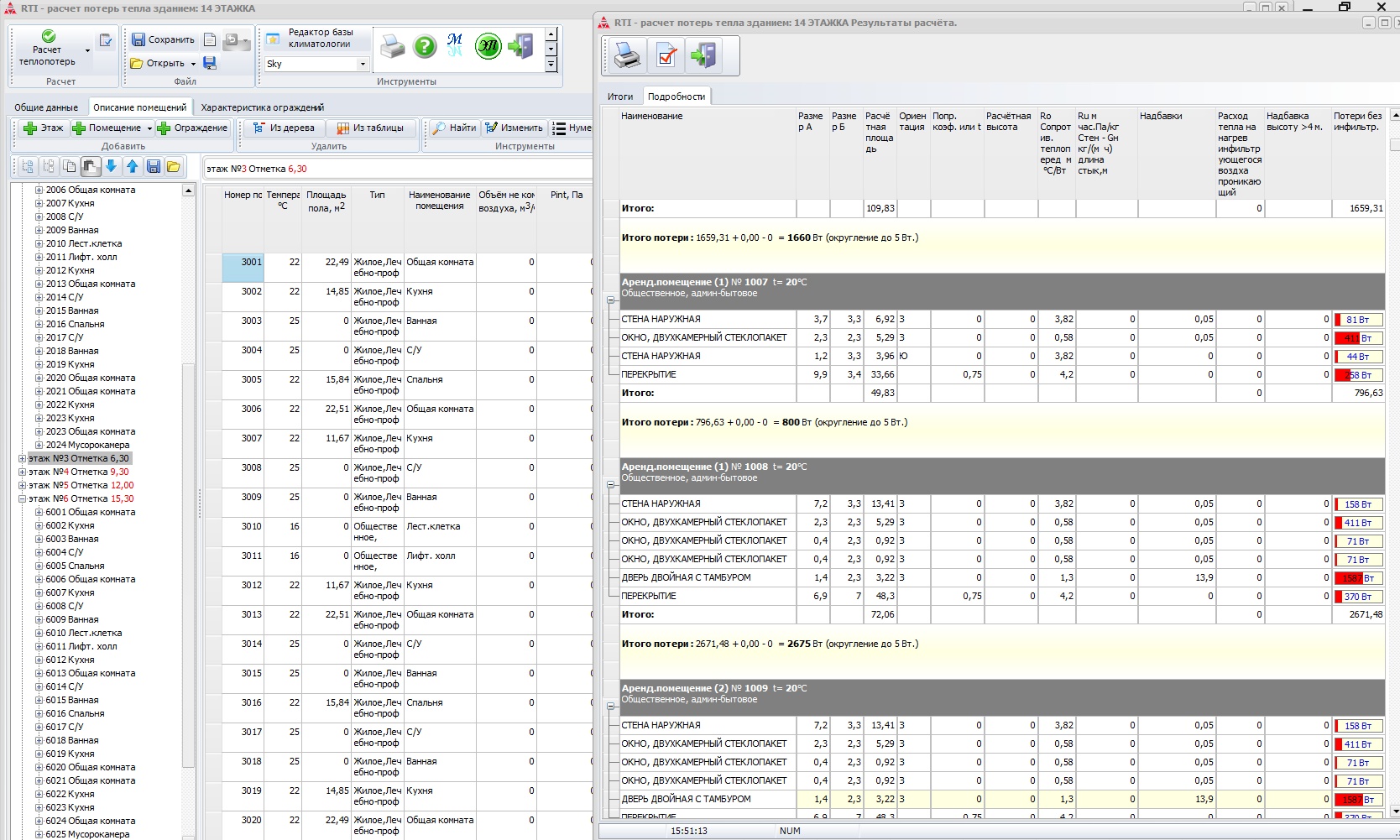

Шаг 3. Выполните расчет теплопотерь

Теплопотери рассчитываются по помещениям. Учитываются стены, окна, двери, перекрытия, пол и воздухообмен. Итоговая ведомость показывает, сколько тепла требуется каждой комнате в расчетный холодный период.

Шаг 4. Выберите схему отопления

Для частного дома чаще используются:

• двухтрубная тупиковая система;

• двухтрубная попутная система;

• коллекторная разводка;

• радиаторное отопление;

• водяной теплый пол;

• комбинированная система.

Выбор схемы влияет на длины участков, диаметры труб, число коллекторов, настройки арматуры и требования к насосу.

Шаг 5. Подберите отопительные приборы

Мощность радиатора определяется тепловой нагрузкой комнаты. После выбора прибора проверьте его габариты, способ подключения и положение относительно окна. Радиатор не должен перекрываться мебелью или плотной декоративной панелью.

Шаг 6. Разместите контуры теплого пола

Для водяного теплого пола разделите помещения на зоны. Учитывайте постоянную мебель, кухонные модули, сантехнику и участки без укладки. Определите шаг трубы, длину петли и положение коллектора. Контуры одной группы должны оставаться сопоставимыми по гидравлическим параметрам.

Шаг 7. Постройте трубопроводы

Нанесите подающую и обратную магистрали. Добавьте стояки, ветви, коллекторы и подключения приборов. На каждом участке укажите длину и материал трубы. Зафиксируйте фитинги, запорную и регулирующую арматуру.

Шаг 8. Выполните гидравлический расчет

Проверьте:

• расход теплоносителя;

• скорость движения воды;

• потери давления;

• диаметры труб;

• сопротивления участков;

• циркуляционные кольца;

• балансировку ветвей;

• напор насоса;

• настройки клапанов;

• совместимость оборудования.

Шаг 9. Проверьте трехмерную модель или аксонометрию

Пространственная проверка выявляет пересечения труб с перекрытиями, лестницами, дверями, вентиляцией и мебелью. Даже для небольшого дома полезно подготовить понятную аксонометрическую схему.

Шаг 10. Сформируйте спецификацию

Итоговый перечень должен включать:

• котел;

• насосное оборудование;

• расширительный бак;

• радиаторы;

• трубы;

• фитинги;

• коллекторы;

• запорную арматуру;

• балансировочную арматуру;

• термостатические клапаны;

• воздухоотводчики;

• сливные элементы;

• крепеж;

• теплоизоляцию;

• автоматику;

• расходные материалы.

Типичные ошибки

Подбор радиаторов только по площади

Упрощенная формула не учитывает окна, наружные стены, ориентацию помещения, высоту потолка и конструкцию здания. Для рабочего проекта требуется расчет теплопотерь.

Смешивание визуального плана и инженерного расчета

Красивый трехмерный вид не подтверждает работоспособность системы. Схему из домашнего планировщика требуется проверить расчетным инструментом.

Отсутствие размеров

Без точных длин невозможно корректно определить сопротивления участков и расход труб. На плане должны быть размеры помещений и длины трасс.

Игнорирование мебели

Высокий шкаф, кухонный модуль или плотный экран перед радиатором ухудшают теплоотдачу. Расстановка мебели проверяется до фиксации положения приборов.

Слишком длинные контуры теплого пола

Длина петли влияет на сопротивление и равномерность прогрева. Контуры требуется рассчитывать и балансировать.

Непродуманное положение коллектора

Коллекторный шкаф должен оставаться доступным для обслуживания. Его нельзя прятать за стационарной мебелью.

Отсутствие гидравлической увязки

Даже правильно подобранные радиаторы работают неравномерно при ошибках в диаметрах, длинах и настройках арматуры.

Попытка использовать ZuluThermo для внутреннего отопления коттеджа

ZuluThermo рассчитан на тепловые сети другого масштаба. Для частного дома подходят VALTEC.PRG, PRO AQUA SET, Instal-Therm HCR, HydroVector и домашние редакторы.

Слишком ранняя закупка оборудования

Сначала выполняются расчет и схема, затем формируется спецификация. Покупка радиаторов и насоса до проверки проекта приводит к лишним расходам.

Ответы на частые вопросы

Какая программа подойдет новичку?

Для первого плана используйте Мой Дом 3D, Домашний Инженер 3D, Дизайн Интерьера 3D, Sweet Home 3D или RemPlanner. Для расчета частного дома переходите к VALTEC.PRG.

Какая программа подходит для гидравлического расчета?

Для проверки трубопроводной сети подходят HydroVector, ПОТОК, Oventrop CO и DCAD. Для внутреннего отопления с графической моделью также используются PRO AQUA SET и Instal-Therm HCR.

Где рассчитать водяной теплый пол?

Используйте VALTEC.PRG, PRO AQUA SET или Instal-Therm HCR. Они работают с поверхностным отоплением и параметрами контуров.

Какая программа формирует аксонометрическую схему?

Аксонометрия предусмотрена в DCAD, PRO AQUA SET, nanoCAD BIM Отопление и HydroVector. Уровень детализации зависит от класса приложения.

Чем домашний редактор отличается от BIM-комплекса?

Домашний редактор помогает нарисовать коммуникации и проверить расположение объектов. BIM-комплекс связывает параметрическую модель, расчеты, планы, разрезы, схемы, спецификации и ведомости.

Нужна ли трехмерная модель для частного дома?

Для простого одноэтажного дома достаточно точного плана и аксонометрии. Трехмерный режим полезен для проверки сложных участков: котельной, коллекторного шкафа, лестничного узла и пересечений трасс.

Подходит ли интерьерный планировщик вместо инженерной программы?

Интерьерный планировщик подходит только для подготовки подосновы. Работоспособность отопления подтверждается теплотехническим и гидравлическим расчетом.

Какая программа подойдет для macOS?

Для подосновы и пространственной проверки используйте Sweet Home 3D или SketchUp. Расчет выполняйте в профильном Windows-приложении.

Как подготовить понятное задание для монтажника?

Сделайте поэтажный план, нанесите радиаторы, котел, коллекторы, подающие и обратные трубы, укажите размеры и приложите спецификацию. Для сложной системы добавьте аксонометрию и расчетные ведомости.

Итоги

Лучшей программы для всех задач не существует. Правильный выбор зависит от требуемого результата.

Для предварительной планировки подойдет Дизайн Интерьера 3D. Для самостоятельной схемы коммуникаций удобен Мой Дом 3D. Домашний Инженер 3D подходит для наглядной разводки отопления, воды и электрики. VALTEC.PRG закрывает базовые расчеты частного дома. PRO AQUA SET и Instal-Therm HCR нужны для более подробного проектирования радиаторов и теплого пола. HydroVector помогает проверить гидравлику трубопроводной сети. Oventrop CO полезен для балансировки. ПОТОК рассчитан на профессиональный теплогидравлический расчет. DCAD объединяет расчет и оформление документации в САПР. nanoCAD BIM Отопление и Model Studio CS подходят для комплексного BIM-проектирования. ZuluThermo используется для наружных тепловых сетей и централизованного теплоснабжения.

Для надежного результата сочетайте инструменты: подготовьте план, выполните теплотехнический расчет, постройте схему, проверьте гидравлику и только после этого формируйте спецификацию для закупки.
