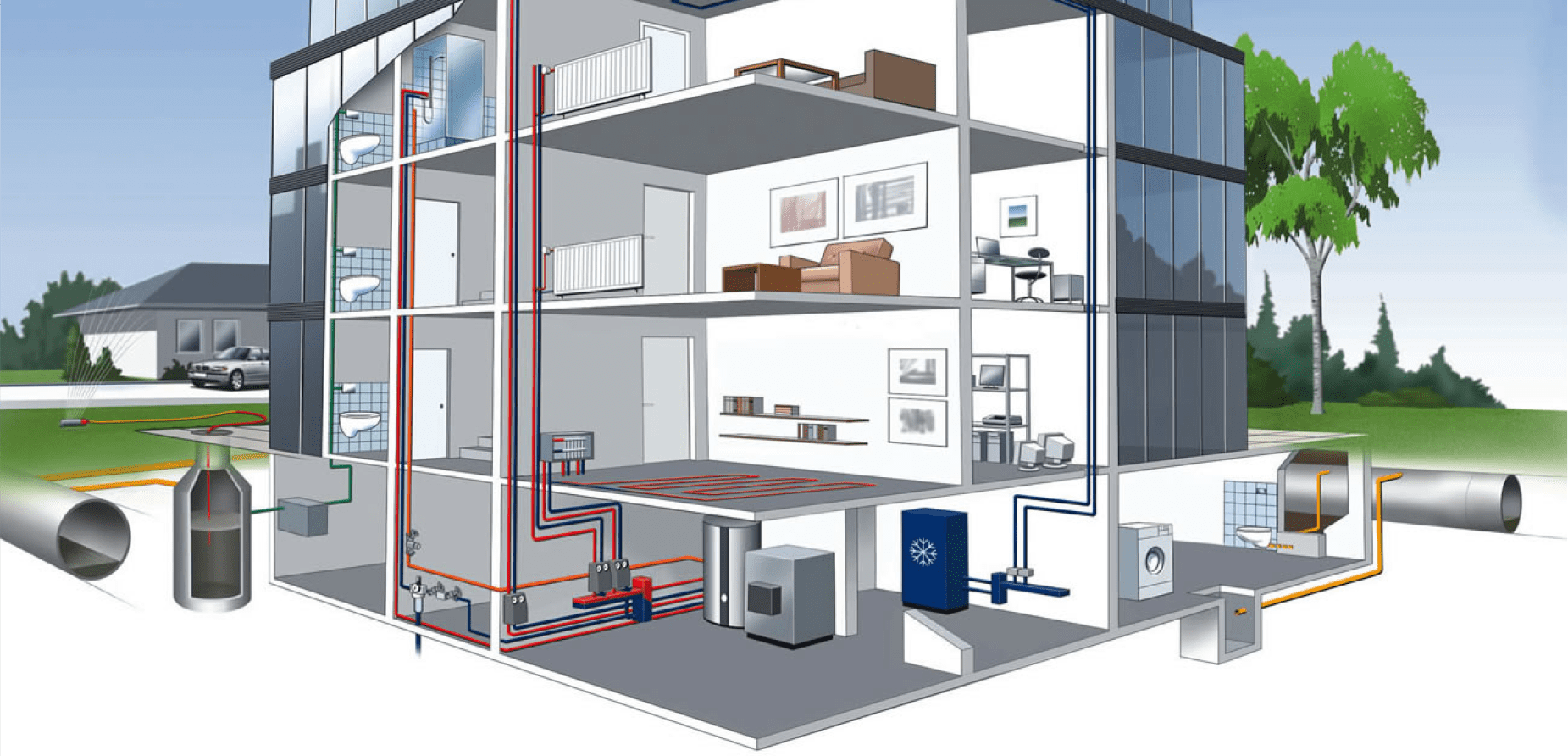

Проект водоснабжения и канализации помогает заранее определить расположение сантехники, стояков, коллекторов, насосов, фильтров, водонагревателей, колодцев и трубопроводов. До начала монтажа становится понятно, где проходят магистрали холодной и горячей воды, каким путем отводятся стоки, сколько материалов требуется закупить и не пересекаются ли трубы с другими инженерными системами.

Для ремонта квартиры достаточно наглядного плана с точными привязками выводов к стенам. При строительстве частного дома требуется более подробная схема разводки труб с обозначением источника воды, септика, коллектора, насосного оборудования и стояков. Проекты многоквартирных, общественных и промышленных зданий создаются в BIM-системах и специализированных инженерных комплексах. Наружные сети рассчитываются отдельно: здесь важны трассы, колодцы, отметки, профили, расходы, давление и режимы работы насосных станций.

Одной универсальной программы для всех перечисленных задач нет. Интерьерный планировщик быстро показывает разводку труб в санузле, но не рассчитывает давление. Гидравлический комплекс определяет расходы и потери напора, но не заменяет рабочие чертежи. BIM-система объединяет модель здания и инженерные коммуникации, однако требует больше времени на освоение.

Ниже собраны программы разных классов: от простых решений для самостоятельного ремонта до профессиональных инструментов для проектирования ВК и НВК.

Как выбрать программу для проектирования водоснабжения и канализации

Перед установкой программы определите результат работы. Проект водоснабжения частного дома, план сантехнических выводов в квартире и модель городской сети относятся к разным уровням сложности.

Для бытового ремонта важны следующие возможности:

• создание плана помещений с размерами;

• расстановка сантехники;

• нанесение точек холодного и горячего водоснабжения;

• обозначение канализационных выводов;

• прокладка труб на плане;

• отдельное отображение коммуникаций;

• подготовка сметы;

• печать схемы или сохранение в PDF.

Для рабочего раздела ВК требуются другие инструменты:

• трехмерная модель внутренних сетей;

• прокладка трубопроводов между оборудованием и стояками;

• автоматическая установка фитингов;

• создание аксонометрических схем;

• расчет расходов и потерь давления;

• подбор диаметров;

• спецификации оборудования и материалов;

• планы этажей, разрезы и схемы;

• проверка пересечений с вентиляцией, отоплением и конструкциями здания.

Для наружных сетей водоснабжения и канализации важны:

• нанесение трассы на топографический план;

• работа с координатами;

• размещение колодцев, камер и сооружений;

• продольные профили;

• отметки поверхности земли и трубопровода;

• гидравлический расчет;

• анализ давления в узлах;

• учет насосов, клапанов, резервуаров и источников;

• моделирование разных режимов эксплуатации.

Быстрое сравнение программ

Программа	Основная задача	Платформа	Гидравлический расчет	Трехмерная модель	Подходит новичку
Дизайн Интерьера 3D	Схема коммуникаций квартиры и дома	Windows	Нет	Да	Да
Мой Дом 3D	Разводка труб в частном доме	Windows	Нет	Да	Да
Домашний Инженер 3D	Комплексный план домашних коммуникаций	Windows	Нет	Да	Да
nanoCAD BIM ВК	Профессиональный раздел ВК	Windows	Да	Да	Нет
Renga	BIM-модель инженерных сетей здания	Windows	Через расчетные приложения	Да	Нет

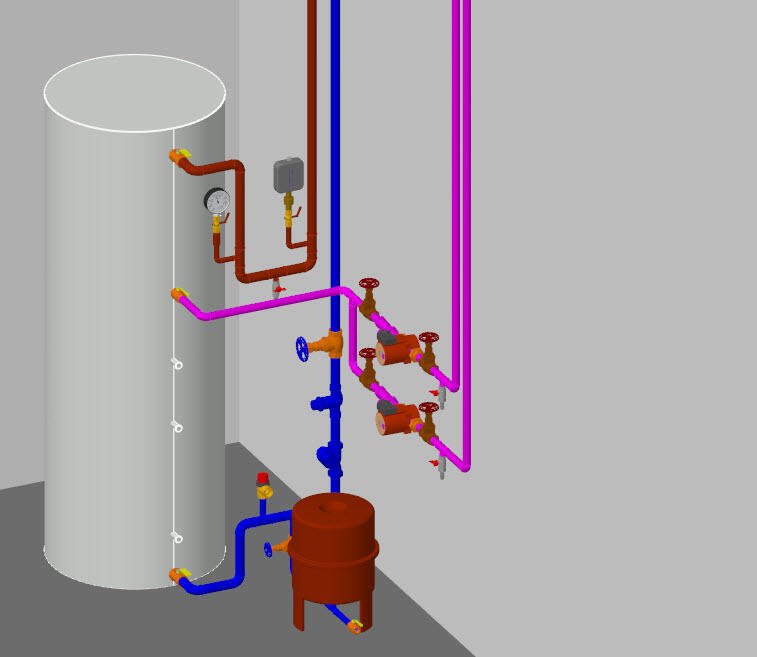

Model Studio CS Водоснабжение и канализация	Трехмерное проектирование внутренних сетей	Windows	Да	Да	Нет

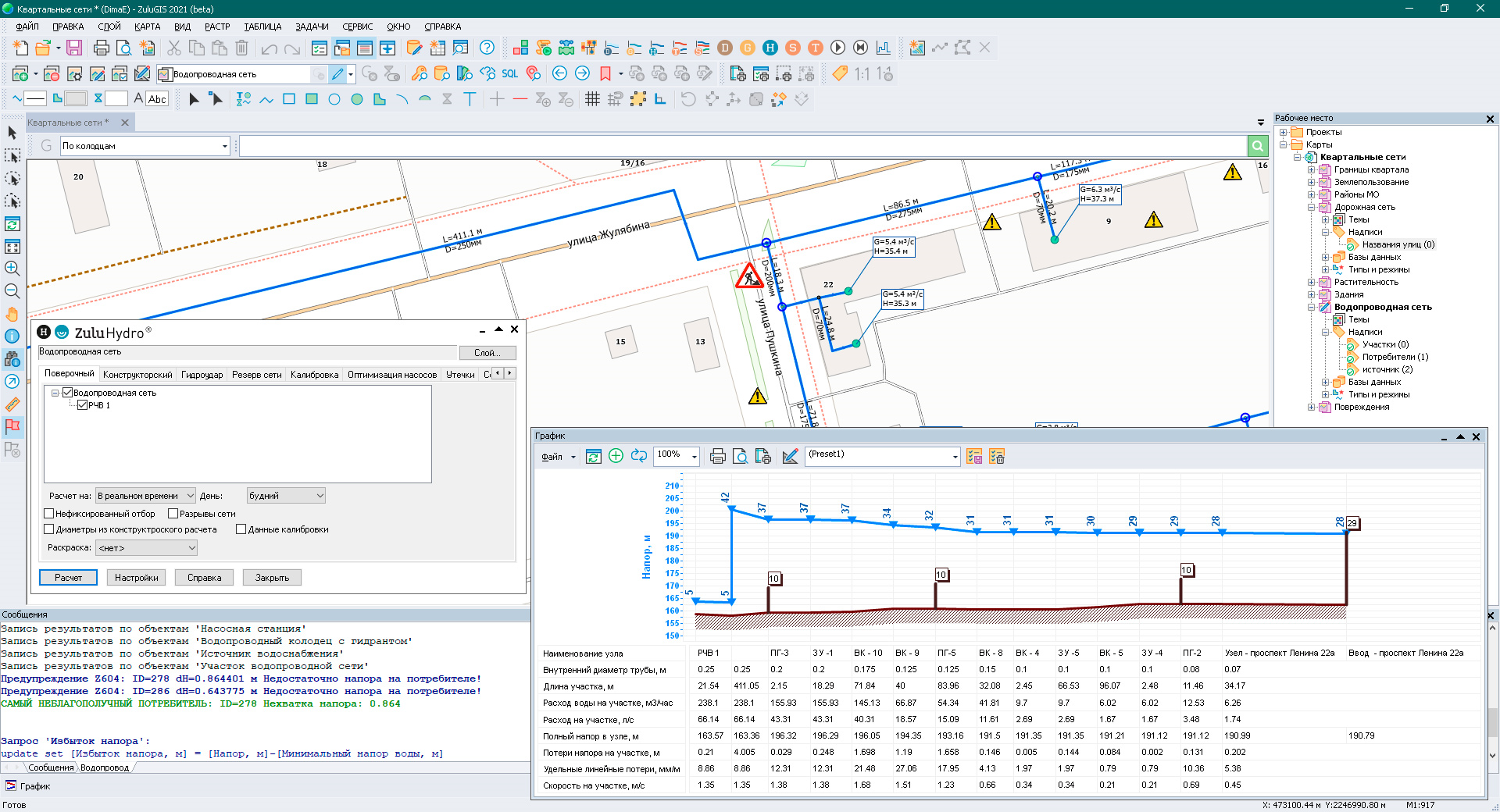

ZuluHydro	Расчет водопроводных сетей	Windows	Да	Схема сети	Нет

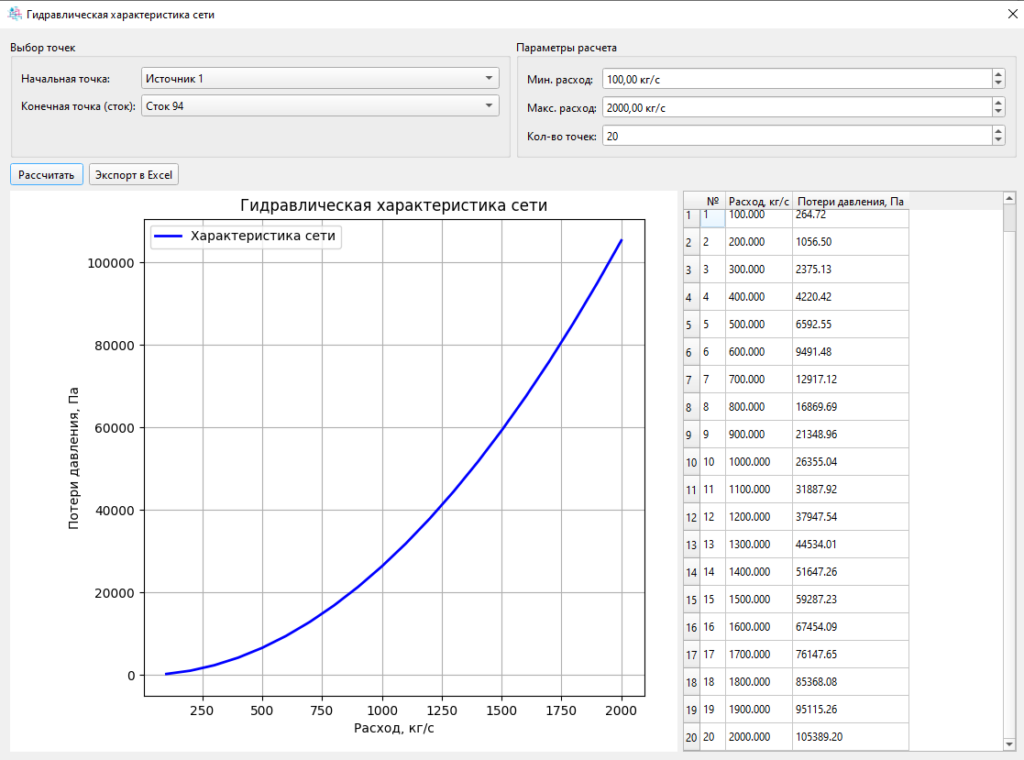

HydroVector	Расчет трубопроводов и подбор режима	Windows	Да	Аксонометрическая схема	Средняя сложность

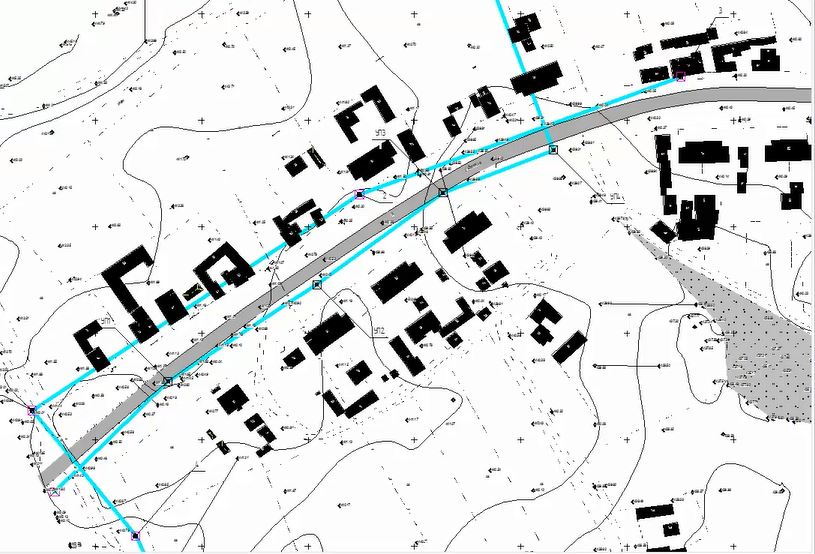

КОМПАС-3D с приложением Наружные сети: НВК	Чертежи наружных сетей	Windows	Нет	Чертежная модель	Нет
VALTEC.PRG	Расчеты домашних инженерных систем	Windows	Да	Нет	Средняя сложность

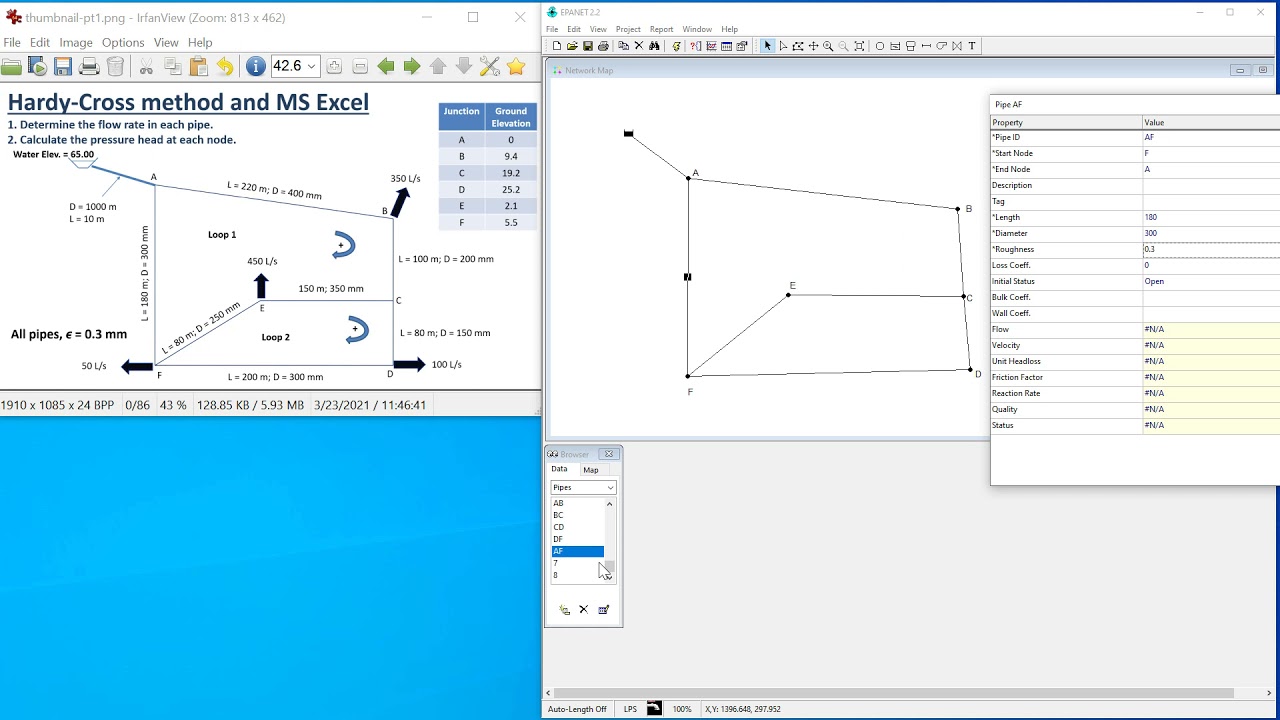

EPANET	Бесплатная модель напорной сети	Windows	Да	Схема сети	Нет

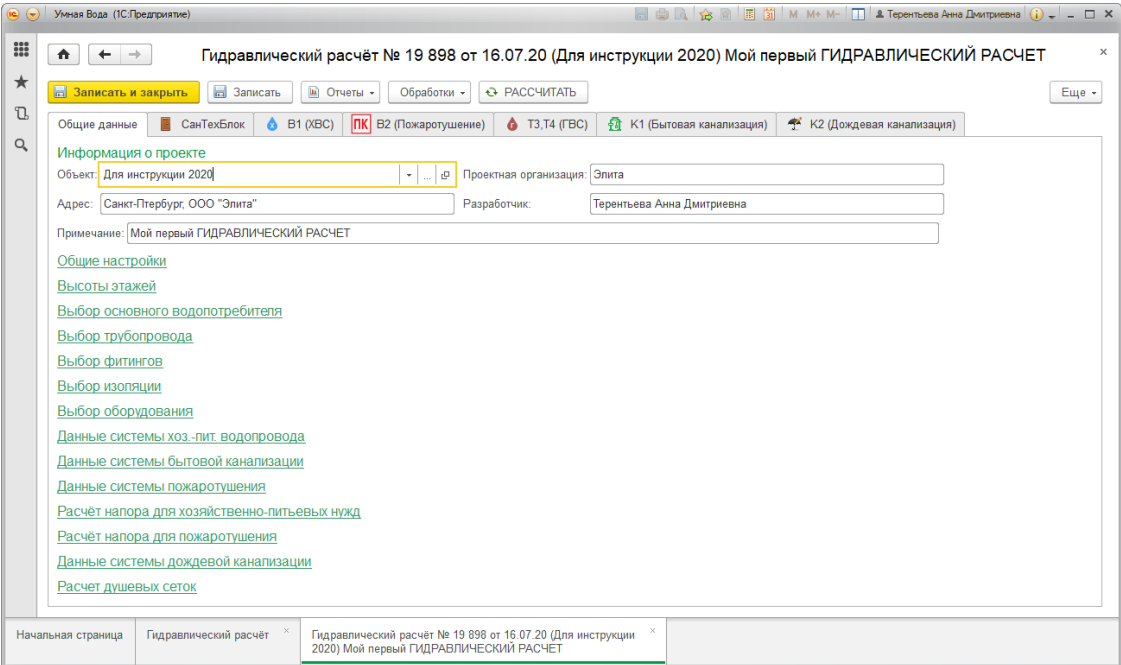

УМНАЯ ВОДА	Анализ режимов водоснабжения	Windows	Да	Схема сети	Нет

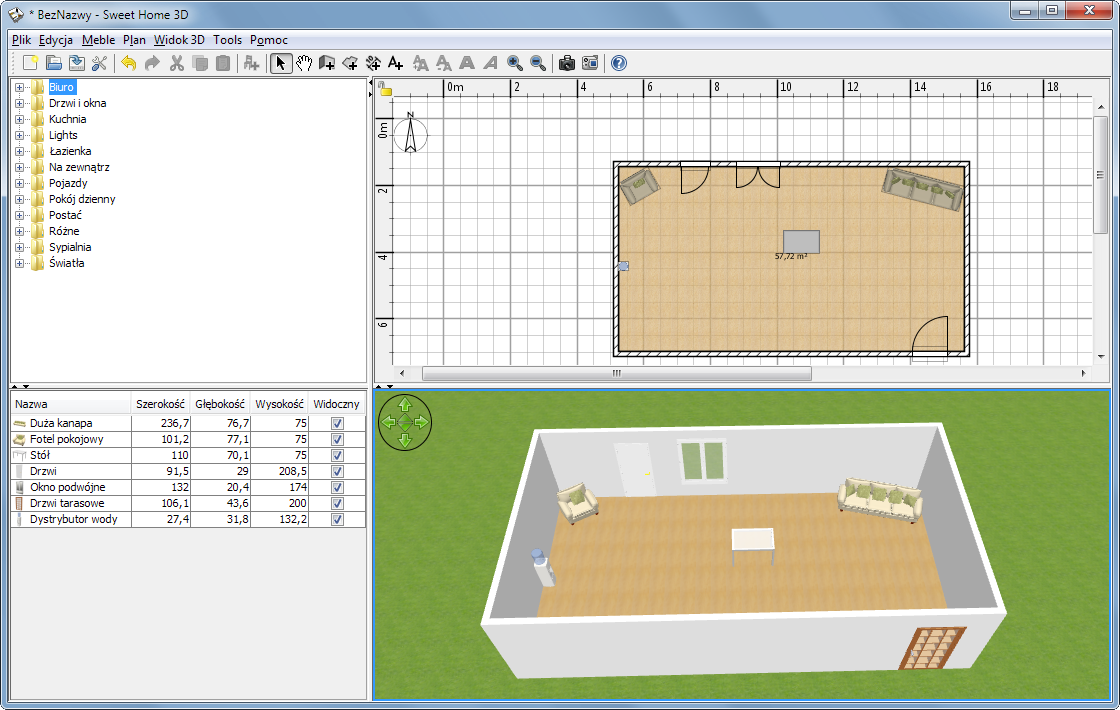

Sweet Home 3D	Предварительная компоновка санузлов	macOS, Windows, Linux	Нет	Да	Да

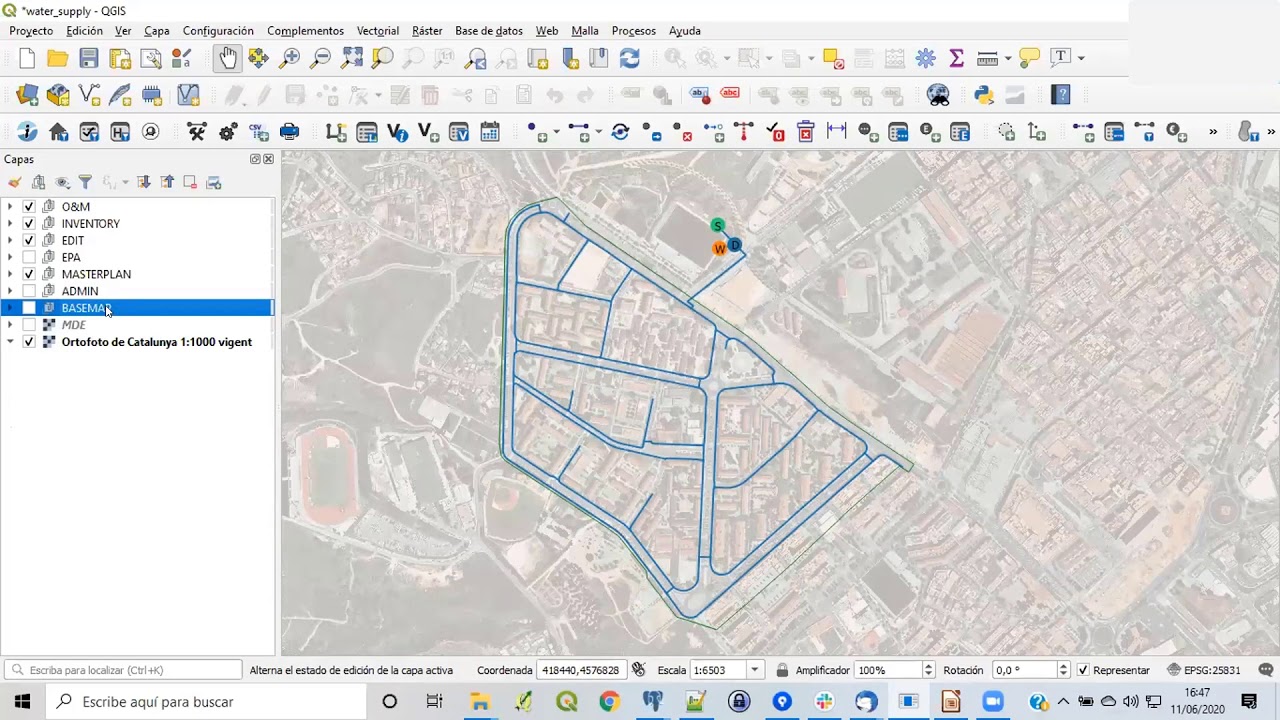

QGIS	Карта наружных сетей и инвентаризация	macOS, Windows, Linux	Нет	Карта	Средняя сложность

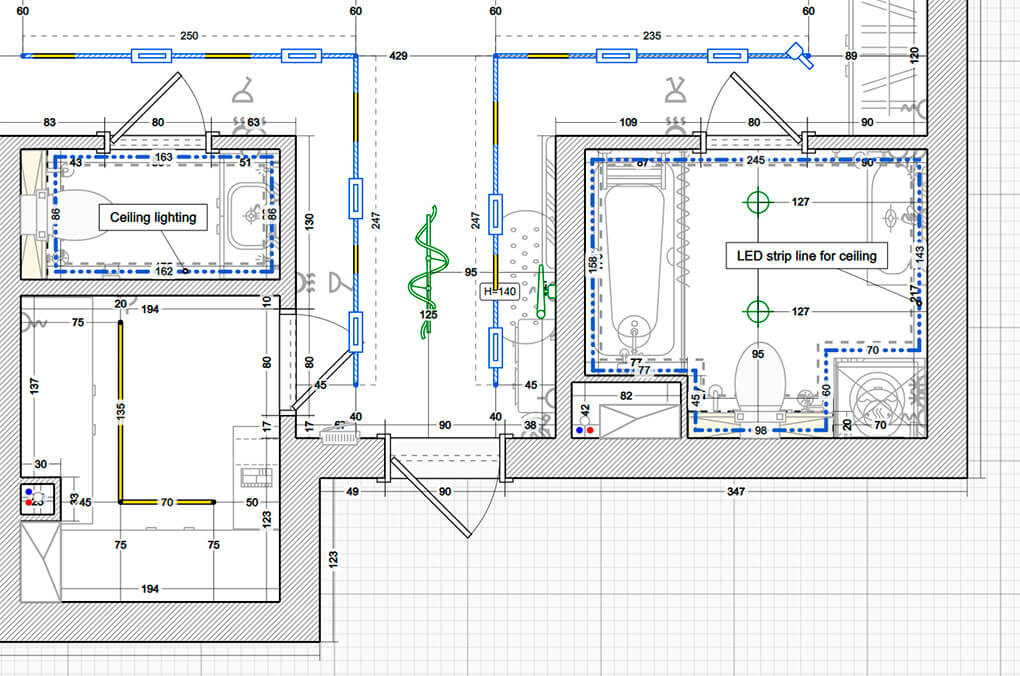

Remplanner	Ремонтные планы с сантехническими привязками	Браузер	Нет	Да	Да

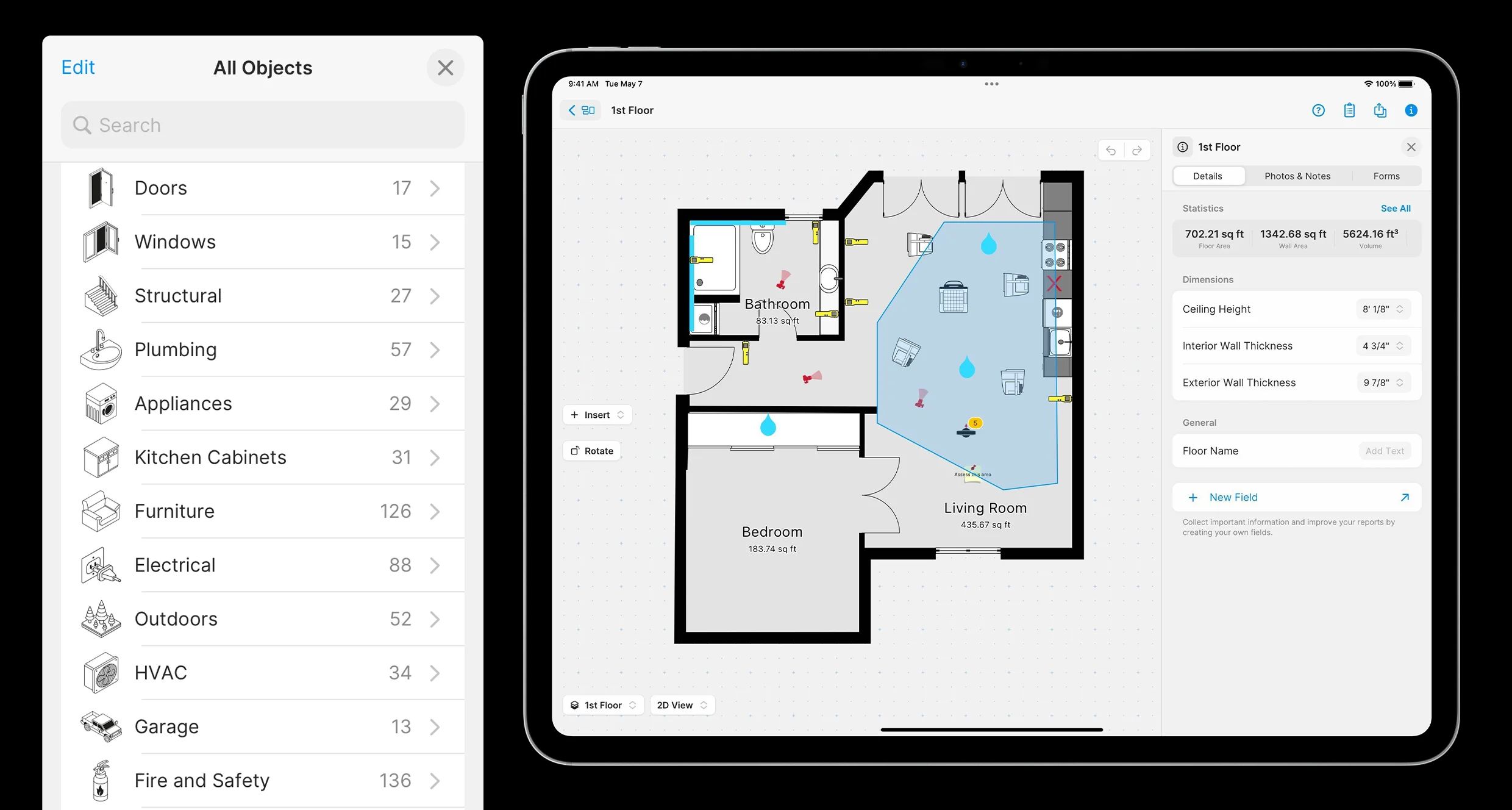

magicplan	Обмер помещений на объекте	iPhone	Нет	Да	Да

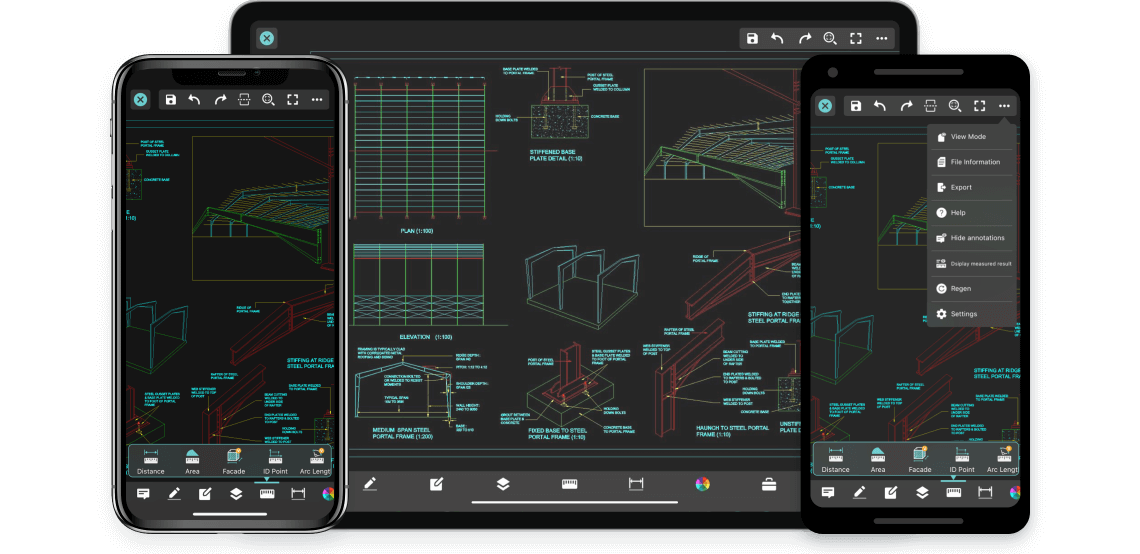

DWG FastView	Просмотр и проверка DWG на стройке	Android	Нет	Просмотр чертежей	Да

Программы для проектирования водоснабжения на Windows

1. Дизайн Интерьера 3D

Подходит для: квартиры, дачи, небольшого частного дома, ремонта санузла, кухни и технического помещения.

Дизайн Интерьера 3D удобен для самостоятельной подготовки понятной схемы водопровода и канализации. Программа ориентирована на людей без опыта работы в профессиональных САПР. Стены, комнаты, двери, окна, мебель и сантехника добавляются через визуальный редактор. После создания плана пользователь переходит в отдельный режим инженерных коммуникаций.

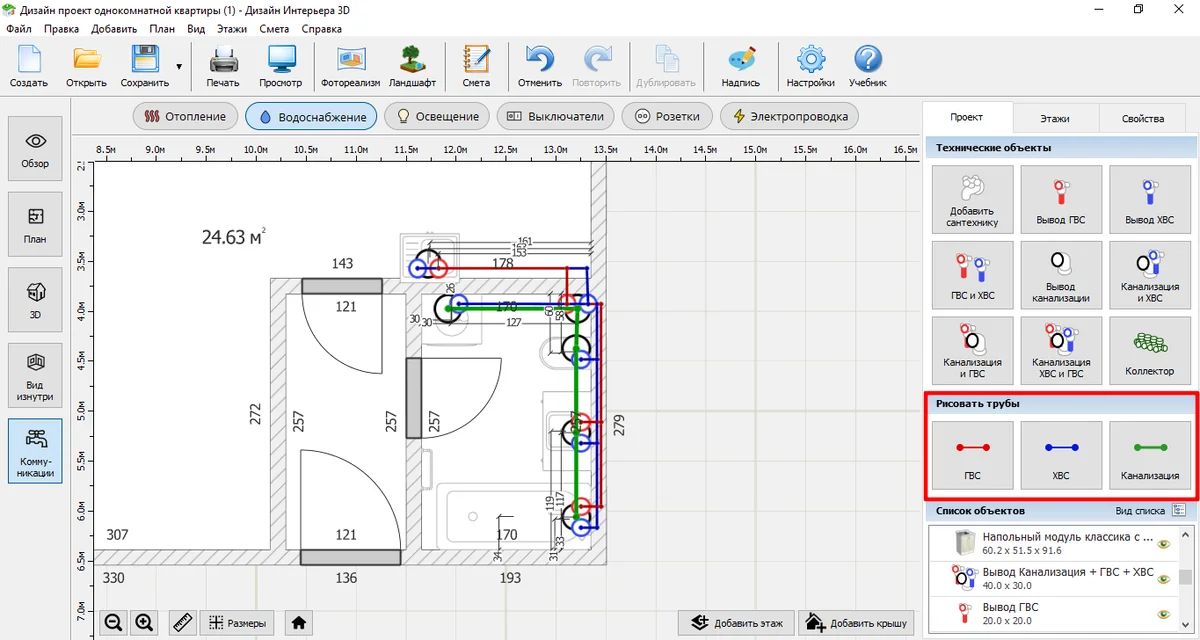

В левой части рабочего окна расположены режимы Обзор, План, 3D, Вид изнутри и Коммуникации. Для создания схемы используется раздел Коммуникации, затем категория Водоснабжение. На панели объектов находятся сантехника, выводы воды, канализационные точки и коллекторы.

Программа разделяет магистрали по назначению. Для прокладки труб доступны кнопки ГВС, ХВС и Канализация. Цветовое оформление помогает быстро проверить, к каким точкам подведена холодная вода, где проходит горячая вода и каким путем стоки уходят к стояку или выпуску.

В каталоге присутствуют отдельные технические элементы:

• Добавить сантехнику;

• Вывод ГВС;

• Вывод ХВС;

• ГВС и ХВС;

• Вывод канализации;

• Канализация и ХВС;

• Канализация и ГВС;

• Канализация ХВС и ГВС;

• Коллектор.

Такой набор ускоряет подготовку схемы для ванной комнаты, кухни, постирочной и котельной. Для раковины удобно поставить комбинированную точку холодной воды, горячей воды и канализации. Для стиральной машины достаточно вывода холодной воды и канализации. Для унитаза используется вывод холодной воды и отдельное подключение к канализационной линии.

Как создать схему водоснабжения и канализации

1. Создайте новый проект и укажите размеры помещений.

2. Добавьте стены, дверные проемы и окна.

3. Разместите ванну, душевую кабину, унитаз, раковины, кухонную мойку, стиральную и посудомоечную машины.

4. Откройте раздел Коммуникации.

5. Выберите категорию Водоснабжение.

6. Расставьте точки холодной воды, горячей воды и канализации.

7. Добавьте коллектор или обозначьте стояк.

8. Проложите трубы кнопками ГВС, ХВС и Канализация.

9. Перейдите в режим 3D и проверьте расположение оборудования.

10. Откройте меню Печать, настройте лист и сохраните итоговую схему в PDF.

Для предварительного бюджета используется раздел Смета. В него добавляются помещения, категории работ, материалы, количество и стоимость единицы. Итоговая сумма пересчитывается автоматически. Смету удобно вывести на печать или сохранить в PDF вместе с остальными материалами проекта.

Плюсы

• простой русскоязычный интерфейс;

• отдельный режим для инженерных коммуникаций;

• готовые точки ХВС, ГВС и канализации;

• возможность поставить коллектор;

• переключение между двухмерным планом и трехмерным видом;

• понятная схема для обсуждения с монтажником;

• встроенная смета;

• печать и сохранение в PDF.

Минусы

• нет гидравлического расчета;

• нет автоматического подбора диаметров труб;

• не рассчитываются потери давления;

• не формируется профессиональная аксонометрия;

• программа не заменяет рабочий раздел ВК для сложного объекта.

Кому подходит

Программа подходит владельцу квартиры или дома, который готовит схему разводки перед ремонтом. Результат удобно передать сантехнику для уточнения трасс, количества выводов и расположения оборудования. Для небольшого санузла, кухни и постирочной возможностей достаточно.

---

2. Мой Дом 3D

Подходит для: загородного дома, коттеджа, дачи, автономного водоснабжения и комплексного плана инженерных систем.

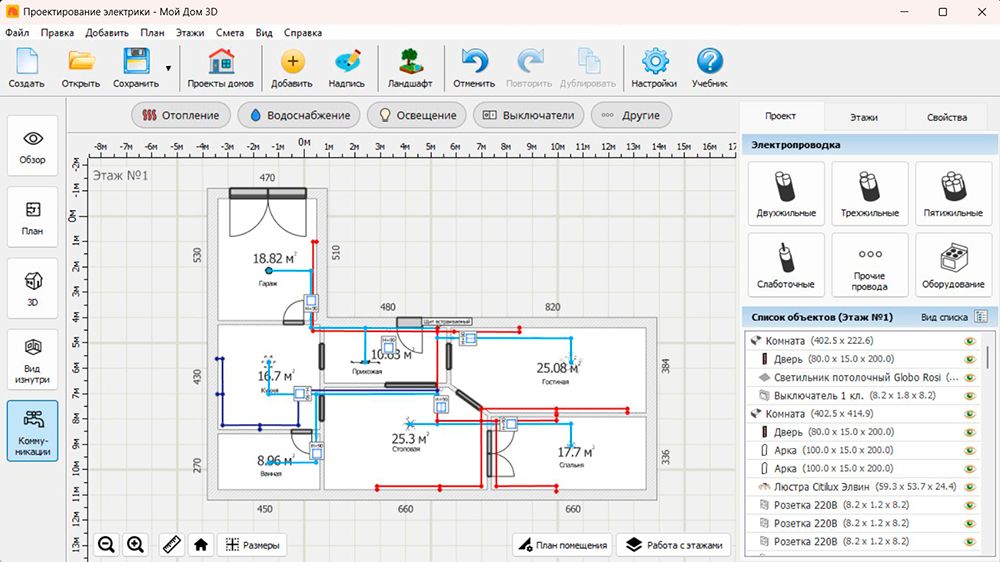

Мой Дом 3D ориентирован на проектирование частного дома. В одном проекте создаются этажи, комнаты, крыша, интерьер, электрика, отопление, водоснабжение и канализация. Коммуникации отображаются отдельными слоями, поэтому электрические линии не мешают проверять разводку труб.

Для частного дома важна связь между источником воды и внутренней разводкой. На плане обозначаются ввод от центральной сети, скважина или колодец, насосное оборудование, водонагреватель, фильтры, коллектор, сантехнические приборы, стояки и выпуск канализации. Отдельно показывается путь стоков к центральному коллектору или септику.

Работа начинается с архитектурной основы. Пользователь создает этажи, расставляет стены, добавляет двери и окна. После этого открывается режим Коммуникации, затем раздел Водоснабжение. Для каждой точки размещается соответствующий технический объект. Горячая вода отображается красной линией, холодная — синей, канализация — зеленой.

Надписи добавляются через Добавить → Добавить текст. На схеме удобно подписать диаметр трубы, высоту вывода, название стояка, тип коллектора, направление к септику и расположение ревизии. Такие пояснения превращают обычный план в понятный монтажный документ.

Как подготовить схему для частного дома

1. Создайте этажи дома и укажите высоту каждого уровня.

2. Нарисуйте наружные и внутренние стены.

3. Добавьте котельную, санузлы, кухню, постирочную и технические помещения.

4. Разместите сантехнические приборы.

5. Откройте Коммуникации → Водоснабжение.

6. Нанесите источник воды: центральный ввод, скважину или колодец.

7. Добавьте насос, гидроаккумулятор, фильтры, водонагреватель и коллекторы.

8. Поставьте стояки и выводы.

9. Проложите линии ХВС, ГВС и канализации.

10. Подпишите важные участки через Добавить → Добавить текст.

11. Проверьте каждый этаж отдельно.

12. Откройте Смета → Составить смету, добавьте материалы и работы.

13. Выведите план на печать.

Для двухэтажного дома удобно делать отдельную схему каждого этажа и одну поясняющую схему стояков. На плане первого этажа показывается ввод воды, котельная и выпуск канализации. На плане второго этажа обозначаются стояки и подключения сантехники. Отдельные слои уменьшают визуальную нагрузку.

Плюсы

• проектирование дома целиком;

• поддержка нескольких этажей;

• отдельные слои инженерных систем;

• наглядная разводка ХВС, ГВС и канализации;

• расстановка сантехники и технического оборудования;

• подписи и пояснения на плане;

• встроенная смета;

• трехмерный просмотр помещений.

Минусы

• нет нормативного гидравлического расчета;

• диаметры труб задаются вручную;

• уклоны канализации проверяются вручную;

• не рассчитывается давление на удаленных приборах;

• для многоквартирного здания требуется профессиональная система.

Кому подходит

Мой Дом 3D стоит выбрать для самостоятельной подготовки проекта небольшого загородного дома. Программа помогает согласовать расположение оборудования и трасс до штробления, заливки стяжки и отделки.

---

3. Домашний Инженер 3D

Подходит для: комплексной схемы инженерных коммуникаций квартиры, дачи и частного дома.

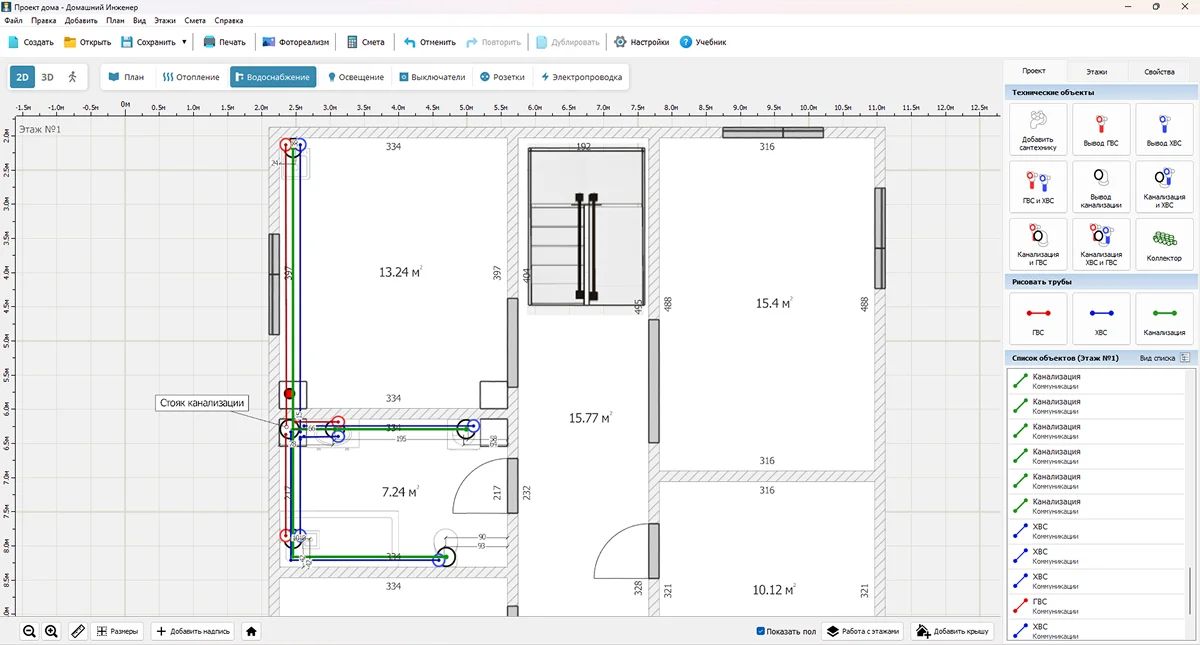

Домашний Инженер 3D создан для проектирования бытовых инженерных систем. В одном файле объединяются водоснабжение, канализация, отопление, электрика, вентиляция и теплый пол. Программа полезна на раннем этапе ремонта, когда важно проверить взаимное расположение труб, радиаторов, кабелей и вентиляционных каналов.

План создается с нуля или на основе отсканированного чертежа. После импорта изображения стены обводятся поверх подложки. Поддерживаются многоэтажные дома, поэтому стояки удобно размещать с учетом переходов между уровнями.

Для системы водоснабжения в каталоге присутствуют сантехнические приборы, душевые, раковины, стиральные машины, насосные станции, водонагреватели и оборудование водоподготовки. Линии холодной и горячей воды соединяются с приборами. Для канализации обозначаются стояки, выпуски, диаметры и уклоны.

Визуальная модель помогает найти бытовые ошибки: слишком длинный путь канализационной трубы, неудобное расположение ревизии, пересечение инженерных линий, отсутствие места для коллектора или фильтра, сложный доступ к водонагревателю.

Как составить план

1. Создайте проект и загрузите существующий план помещения.

2. Обведите стены или нарисуйте план вручную.

3. Добавьте этажи.

4. Расставьте сантехнические приборы и оборудование котельной.

5. Нанесите точки подключения.

6. Проведите линии холодного и горячего водоснабжения.

7. Создайте канализационные трассы.

8. Укажите диаметры и уклоны рядом с важными участками.

9. Проверьте расположение коммуникаций в трехмерном режиме.

10. Сформируйте список материалов.

Плюсы

• несколько инженерных систем в одном проекте;

• работа с импортированным планом;

• многоэтажные здания;

• сантехническое и котельное оборудование в каталоге;

• указание диаметров и уклонов;

• трехмерный контроль компоновки;

• смета по проекту;

• русскоязычный интерфейс.

Минусы

• нет полноценного гидравлического ядра;

• диаметры и уклоны требуют инженерной проверки;

• нет автоматической аксонометрической схемы;

• не предназначен для выпуска профессиональной документации крупных объектов.

Кому подходит

Домашний Инженер 3D полезен при комплексном ремонте, когда требуется заранее развести водопровод, канализацию, электрику и отопление. Для монтажа сложной системы итоговую схему дополняют отдельным инженерным расчетом.

---

4. nanoCAD BIM ВК

Подходит для: профессионального проектирования внутренних систем водоснабжения, канализации и пожаротушения.

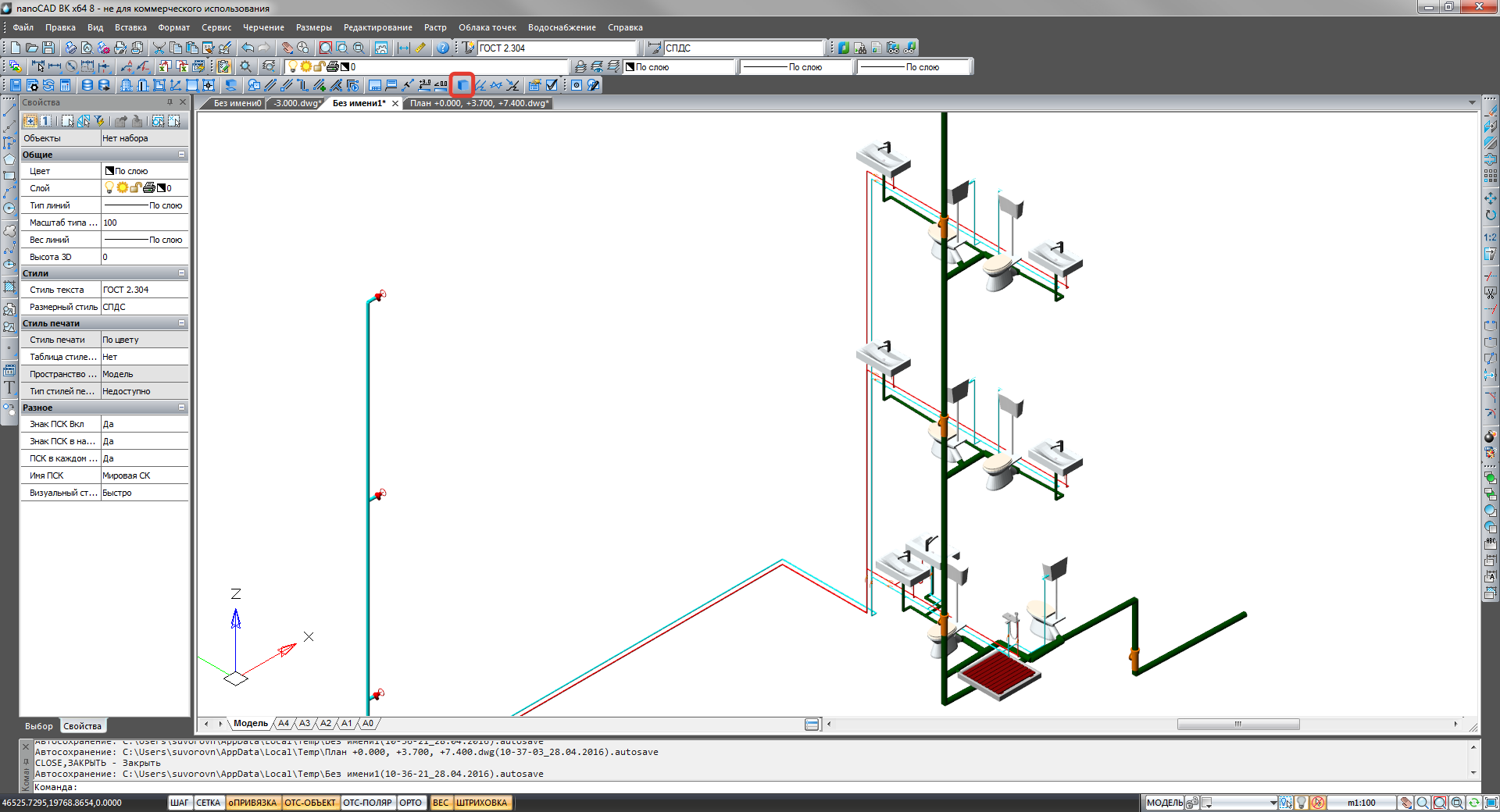

nanoCAD BIM ВК относится к другому классу программ. Это специализированная BIM-система для инженеров. Она используется при разработке внутренних сетей холодного и горячего водоснабжения, канализации, внутреннего противопожарного водопровода, спринклерного и дренчерного пожаротушения.

Проект строится на основе архитектурной модели или чертежей здания. Инженер создает системы, добавляет оборудование, прокладывает трубы, задает параметры участков и выполняет расчет. Все элементы относятся к модели, поэтому изменения отражаются в планах, схемах и спецификациях.

В рабочем процессе используется Менеджер проекта. Через него удобно управлять этажами, разделами и системами. Проектировщик видит структуру здания и переключается между уровнями. Трубы, фитинги, арматура и сантехнические приборы не являются обычными линиями: каждый объект хранит инженерные параметры.

Программа формирует аксонометрические схемы и спецификации. Это особенно важно для раздела ВК. Ручное построение аксонометрии занимает много времени и приводит к расхождениям между планами и ведомостями. В BIM-модели данные связаны между собой.

Основные задачи

• моделирование холодного и горячего водоснабжения;

• моделирование бытовой, производственной и ливневой канализации внутри здания;

• прокладка трубопроводов;

• размещение оборудования и арматуры;

• создание систем пожаротушения;

• расчет расходов;

• подбор диаметров;

• проверка параметров сети;

• формирование аксонометрических схем;

• выпуск спецификаций;

• подготовка рабочих чертежей.

Типовой порядок работы

1. Подключите архитектурную подоснову.

2. Настройте этажи в Менеджере проекта.

3. Создайте системы холодного водоснабжения, горячего водоснабжения и канализации.

4. Разместите сантехнические приборы.

5. Добавьте стояки и магистрали.

6. Проложите ответвления к оборудованию.

7. Проверьте параметры труб и фитингов.

8. Выполните расчет.

9. Скорректируйте диаметры и трассы.

10. Создайте аксонометрические схемы.

11. Сформируйте спецификации.

12. Подготовьте листы рабочей документации.

Плюсы

• специализированные инструменты для раздела ВК;

• BIM-модель инженерных сетей;

• расчетные операции;

• автоматизация аксонометрических схем;

• спецификации по модели;

• связь чертежей и инженерных объектов;

• работа с внутренним пожаротушением;

• подходит для крупных зданий.

Минусы

• требуется опыт проектирования;

• интерфейс сложнее бытовых планировщиков;

• создание модели занимает больше времени;

• для простой схемы санузла функциональность избыточна.

Кому подходит

nanoCAD BIM ВК выбирают проектные организации и инженеры ВК. Программа подходит для жилых комплексов, офисов, торговых объектов, общественных зданий и производственных помещений.

---

5. Renga

Подходит для: BIM-проектирования здания с внутренними инженерными сетями.

Renga объединяет архитектурную, конструктивную и инженерную части проекта. Инженер работает не с изолированной схемой, а с общей моделью здания. Стены, перекрытия, колонны, балки, окна и двери учитываются при прокладке трубопроводов.

Для внутренних систем используются категории водоснабжения и канализации. Оборудование настраивается через Стили. В проект добавляются сантехнические приборы, арматура, соединительные детали и трубопроводы. Сторонние модели оборудования загружаются в распространенных трехмерных форматах.

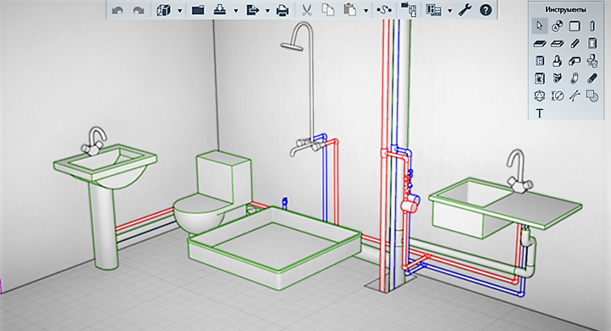

Один из основных инструментов — Автоматическая трассировка. Он работает в режиме Конструктор систем. Проектировщик задает последовательность соединения элементов и отступы от пола или стен. После этого программа прокладывает трассу и устанавливает соединительные детали. При построении учитываются препятствия архитектурной модели.

Renga формирует планы, аксонометрические проекции и спецификации. При изменении модели данные обновляются. Для дополнительного расчета используются связанные инженерные приложения. Такой подход разделяет моделирование и специализированные вычисления: Renga отвечает за согласованную BIM-модель, расчетная программа — за проверку режимов сети.

Как построить внутреннюю сеть

1. Откройте архитектурную модель здания.

2. Проверьте этажи и уровни.

3. Создайте стили оборудования и труб.

4. Разместите сантехнические приборы.

5. Добавьте стояки.

6. Перейдите в Конструктор систем.

7. Укажите порядок соединения оборудования.

8. Настройте отступы от стен и перекрытий.

9. Запустите Автоматическую трассировку.

10. Проверьте построенный маршрут.

11. Исправьте сложные участки вручную.

12. Создайте планы, аксонометрию и спецификации.

Плюсы

• единая модель здания;

• учет строительных конструкций;

• автоматическая прокладка труб;

• расстановка соединительных деталей;

• работа с планами и аксонометрией;

• спецификации по модели;

• обмен инженерными данными;

• удобная координация специалистов.

Минусы

• требуется архитектурная или строительная модель;

• гидравлические вычисления выполняются во внешнем расчетном приложении;

• для бытовой схемы программа слишком сложна;

• освоение BIM-процесса занимает время.

Кому подходит

Renga полезна проектным бюро, где архитекторы, конструкторы и инженеры работают над одним зданием. Программа сокращает количество несогласованных изменений между разделами.

---

6. Model Studio CS Водоснабжение и канализация

Подходит для: профессиональной трехмерной компоновки внутренних инженерных сетей и выпуска рабочей документации.

Model Studio CS Водоснабжение и канализация используется для моделирования трубопроводов, оборудования, арматуры и соединительных деталей. В проекте создаются планы, виды, разрезы, схемы и спецификации. Трехмерная модель помогает заранее находить пересечения с конструкциями здания и другими коммуникациями.

Для прокладки труб применяется окно Трассирование. Инженер выбирает исходную точку, конечную точку и параметры участка. Программа строит конструктивно обоснованный маршрут и добавляет отводы. Объекты выбираются из миникаталога. При редактировании трассы связанные элементы сохраняют взаимное соединение.

Каталог содержит трубы, фасонные изделия, запорную арматуру, опоры и оборудование. Каждый объект хранит характеристики, которые затем попадают в спецификацию. Благодаря этому проектировщик не собирает ведомость вручную после каждой корректировки.

Проверка коллизий особенно полезна при плотной компоновке технических помещений. Трубы водоснабжения и канализации часто пересекаются с воздуховодами, кабельными трассами, отоплением и несущими конструкциями. Трехмерный контроль выявляет такие проблемы до монтажа.

Основные возможности

• автоматизированная прокладка труб между точками;

• ручная корректировка маршрута;

• установка отводов и соединительных деталей;

• размещение оборудования;

• работа с арматурой и опорами;

• трехмерная проверка компоновки;

• поиск пересечений;

• формирование планов;

• создание видов и разрезов;

• выпуск спецификаций.

Типовой рабочий процесс

1. Загрузите подоснову здания.

2. Создайте системы.

3. Выберите оборудование из каталога.

4. Разместите стояки и основные магистрали.

5. Откройте окно Трассирование.

6. Укажите начальную и конечную точки.

7. Настройте параметры участка.

8. Проверьте автоматически построенный маршрут.

9. Исправьте сложные узлы вручную.

10. Выполните проверку пересечений.

11. Подготовьте планы и разрезы.

12. Сформируйте спецификацию.

Плюсы

• подробная трехмерная модель;

• автоматизация трассировки;

• каталог инженерных объектов;

• связанные элементы трубопровода;

• проверка коллизий;

• планы, разрезы и схемы;

• автоматизированные спецификации;

• подходит для промышленных и гражданских объектов.

Минусы

• высокий порог входа;

• требуется настройка каталогов;

• избыточна для бытового ремонта;

• для уверенной работы нужен опыт проектирования.

Кому подходит

Программа предназначена для инженеров и проектных организаций. Она особенно полезна на объектах с плотным размещением коммуникаций: в технических этажах, котельных, насосных, производственных помещениях и крупных общественных зданиях.

---

7. ZuluHydro

Подходит для: гидравлического расчета городских, поселковых, производственных и объектовых водопроводных сетей.

ZuluHydro используется после создания топологии сети. В модели присутствуют узлы, участки труб, источники, насосы, регулирующие устройства и потребители. Программа рассчитывает распределение потоков, давление, пропускную способность и режимы работы.

Сеть создается в среде ZuluGIS. Трубопроводы наносятся мышью или по координатам. Для каждого участка задаются параметры. После заполнения исходных данных запускается расчет. Результаты отображаются на карте, в таблицах, графиках и профилях.

ZuluHydro подходит для тупиковых и кольцевых сетей. В модели учитываются один или несколько источников, повысительные насосные станции и дросселирующие устройства. Программа помогает не только спроектировать новую систему, но и проверить действующую сеть.

Среди практических задач присутствуют расчет пропускной способности, поиск участков с недостаточным давлением, анализ утечек, проверка режимов переключения, оценка резерва сети, подбор работы насосов и построение пьезометрических графиков. Продольный профиль экспортируется для последующего оформления.

Как выполнить расчет

1. Создайте карту объекта.

2. Нанесите узлы сети.

3. Соедините узлы трубопроводами.

4. Добавьте источники и насосы.

5. Заполните характеристики участков.

6. Укажите потребление в узлах.

7. Настройте расчетный режим.

8. Запустите вычисление.

9. Проверьте давление и расходы.

10. Найдите перегруженные участки.

11. Скорректируйте диаметры или режим насосов.

12. Постройте пьезометрический график и продольный профиль.

Плюсы

• расчет сетей разного масштаба;

• тупиковые и кольцевые схемы;

• несколько источников;

• насосы и регулирующие устройства;

• анализ давления;

• оценка пропускной способности;

• поиск проблемных участков;

• карты, таблицы и графики;

• продольные профили.

Минусы

• не предназначена для интерьерной схемы квартиры;

• требуется корректная расчетная модель;

• рабочие чертежи здания создаются в другой программе;

• для освоения нужна инженерная подготовка.

Кому подходит

ZuluHydro выбирают инженеры водоканалов, проектировщики наружных сетей и эксплуатационные службы. Программа полезна для анализа поселковой сети, производственного водопровода и распределительной системы крупного объекта.

---

8. HydroVector

Подходит для: расчета трубопроводов водоснабжения, отопления, вентиляции, газоснабжения и технологических систем.

HydroVector занимает промежуточное положение между простым калькулятором и крупным комплексом моделирования. В графическом редакторе создается схема трубопровода. Компоненты перетаскиваются на рабочее поле и соединяются между собой. На основании схемы формируется система расчетных уравнений.

В модель добавляются узлы, трубы, насосы, клапаны, источники, потребители и теплообменники. Для участка задаются длина, диаметр, материал и местные сопротивления. После запуска расчета программа показывает расходы, давление, температуру и тепловые потери.

Поддерживаются разные формулы определения сопротивления труб. Это важно для инженерной проверки: метод расчета выбирается с учетом типа системы и применяемой нормативной базы. Для тепловых сетей доступны потери через изоляцию, нагрев, охлаждение и смешение потоков.

По известной трассировке создается аксонометрическая схема. Результаты выводятся в таблицу. Схему удобно сохранить в PNG, а данные — передать в Excel. Для выбора насоса строится гидравлическая характеристика сети.

Как рассчитать систему

1. Создайте новый проект.

2. Перетащите на рабочее поле источник.

3. Добавьте узлы и потребителей.

4. Соедините элементы трубами.

5. Укажите параметры каждого участка.

6. Добавьте насосы, клапаны и местные сопротивления.

7. Выберите расчетную формулу.

8. Настройте точность вычислений.

9. Запустите расчет.

10. Проверьте расходы и давление.

11. Постройте характеристику сети.

12. Экспортируйте таблицу и схему.

Плюсы

• визуальный редактор схем;

• расчет трубопроводов разных типов;

• насосы, клапаны и теплообменники;

• несколько формул сопротивления;

• учет тепловых потерь;

• аксонометрическая схема;

• характеристика сети для выбора насоса;

• экспорт таблиц и изображений.

Минусы

• не формирует архитектурную модель здания;

• не заменяет рабочие чертежи;

• требуется понимание гидравлики;

• сложная сеть требует аккуратного заполнения исходных данных.

Кому подходит

HydroVector удобен инженеру, которому требуется быстро проверить схему частного дома, котельной, производственного участка или локального трубопровода. Программа также подходит для учебных расчетов.

---

9. КОМПАС-3D с приложением Наружные сети: НВК

Подходит для: оформления наружных сетей водоснабжения и канализации на генеральном плане.

КОМПАС-3D вместе с приложением Наружные сети: НВК используется для подготовки рабочей документации. Это не интерьерный планировщик и не гидравлический калькулятор. Основная задача — оформить трассу наружного трубопровода, колодцы, профили, ведомости и спецификации.

Работа начинается с топографической основы. Трасса наносится на план, после чего задаются параметры трубопровода и дополнительные элементы. Приложение формирует план сети и продольный профиль. На профиле видны поверхность земли, отметки трубы, уклоны, глубина заложения, колодцы и пересечения.

Для проекта наружной канализации профиль обязателен: по одному плану невозможно проверить движение стоков и глубину трубопровода. Водопровод также требует профиля для контроля заложения и пересечений с другими сетями.

Основные возможности

• работа с топографической подосновой;

• создание линии трубопровода;

• размещение колодцев;

• нанесение дополнительных элементов;

• формирование плана сети;

• построение продольного профиля;

• координатная ведомость;

• спецификация оборудования;

• общие данные;

• сметные данные;

• оформление документации НВК.

Порядок подготовки чертежей

1. Подключите топографический план.

2. Проверьте масштаб.

3. Создайте трассу трубопровода.

4. Задайте параметры линии.

5. Разместите колодцы и дополнительные элементы.

6. Сформируйте план.

7. Постройте продольный профиль.

8. Проверьте отметки и уклоны.

9. Создайте ведомость координат.

10. Сформируйте спецификацию.

11. Подготовьте листы документации.

Плюсы

• специализированное оформление НВК;

• планы и продольные профили;

• колодцы и элементы сети;

• координатные ведомости;

• спецификации;

• выпуск рабочих чертежей;

• удобная работа с топографической основой.

Минусы

• гидравлический расчет выполняется отдельно;

• программа предназначена для инженеров;

• не подходит для бытовой разводки внутри квартиры;

• требуется знание оформления наружных сетей.

Кому подходит

Приложение выбирают для проектирования водопровода и канализации на участке, в коттеджном поселке, на территории предприятия и в составе генерального плана здания.

---

10. VALTEC.PRG

Подходит для: расчетов водоснабжения, отопления и водоотведения в квартире или частном доме.

VALTEC.PRG — расчетный инструмент для бытовых и небольших инженерных систем. Он не создает трехмерную модель дома и не заменяет чертежную программу. Его задача — проверить параметры сети перед покупкой материалов и оборудования.

В программе выполняются теплотехнические и гидравлические вычисления. Для темы водоснабжения полезны расчет требуемого расхода холодной и горячей воды, оценка объема сточных вод и проверка внутренней сети. Инженер получает расчетные значения, которые затем переносит на схему или рабочий чертеж.

VALTEC.PRG особенно полезен в связке с простым планировщиком. Сначала в Дизайн Интерьера 3D, Мой Дом 3D или Домашний Инженер 3D создается понятная разводка труб. Затем расчетные параметры проверяются отдельно.

Как использовать программу

1. Подготовьте список сантехнических приборов.

2. Определите количество потребителей.

3. Откройте нужный расчетный модуль.

4. Заполните параметры системы.

5. Укажите характеристики труб.

6. Выполните расчет.

7. Проверьте расход воды.

8. Сопоставьте результаты с выбранными диаметрами.

9. Перенесите итоговые значения на монтажную схему.

Плюсы

• расчеты водоснабжения и отопления;

• оценка расхода холодной и горячей воды;

• расчет водоотведения;

• справочные материалы;

• подходит для небольших систем;

• дополняет визуальный план дома.

Минусы

• нет графического редактора разводки;

• нет трехмерной модели;

• нет автоматической рабочей документации;

• крупные сети требуют более мощного комплекса.

Кому подходит

VALTEC.PRG полезен владельцу дома, монтажнику и инженеру при проверке локальной системы. Программа помогает перейти от примерной схемы к обоснованным параметрам трубопровода.

---

11. EPANET

Подходит для: бесплатного гидравлического моделирования напорных водопроводных сетей.

EPANET разработан для анализа распределительных систем питьевого водоснабжения. В модели используются трубопроводы, узлы, насосы, клапаны, резервуары и источники. Программа рассчитывает движение воды в течение заданного периода.

На карте отображается топология сети. Проектировщик добавляет узлы и соединяет их трубами. Для каждого участка задаются длина, диаметр и характеристики сопротивления. В узлах указывается потребление. Насосы описываются рабочими параметрами, резервуары — уровнем воды.

После расчета программа показывает расход в трубах, давление в узлах, уровень воды в емкостях, возраст воды и изменение показателей во времени. Поддерживается анализ качества воды. Это отличает EPANET от простых калькуляторов, которые проверяют только расход и потери напора в одном режиме.

Что рассчитывает EPANET

• потоки воды по трубопроводам;

• давление в узлах;

• изменение уровня в резервуарах;

• работу насосов;

• влияние клапанов;

• режимы потребления по времени;

• возраст воды;

• распространение примеси;

• вклад источников;

• несколько сценариев работы сети.

Базовый порядок работы

1. Создайте новый проект.

2. Нанесите источники и резервуары.

3. Добавьте узлы потребления.

4. Соедините узлы трубами.

5. Укажите длины и диаметры.

6. Добавьте насосы и клапаны.

7. Заполните потребление.

8. Настройте продолжительность моделирования.

9. Запустите анализ.

10. Проверьте давление и расход.

11. Сравните сценарии.

12. Сохраните итоговые данные.

Плюсы

• бесплатное распространение;

• подробная модель напорной сети;

• узлы, трубы, насосы, клапаны и резервуары;

• расчеты во времени;

• анализ качества воды;

• подходит для учебных и реальных инженерных задач;

• распространенный формат модели.

Минусы

• интерфейс требует освоения;

• не предназначен для внутренней разводки квартиры;

• не формирует рабочие строительные чертежи;

• оформление документации выполняется отдельно;

• исходные данные требуют инженерной проверки.

Кому подходит

EPANET стоит использовать для обучения гидравлическому моделированию, проверки поселковой сети, анализа наружного водопровода и предварительного сравнения режимов работы.

---

12. УМНАЯ ВОДА

Подходит для: инженерного анализа режимов водоснабжения и расчетной проверки сетей.

УМНАЯ ВОДА применяется для моделирования водопроводной сети и анализа ее работы. В расчетную схему добавляются узлы, трубопроводы, источники и оборудование. После заполнения параметров программа показывает распределение потоков и давления.

Программа используется на этапе, когда трасса уже определена. Проектировщик проверяет, сохраняется ли требуемый напор у потребителей, какие участки перегружены и где требуется изменить диаметр. Результаты помогают обосновать технические решения перед выпуском документации.

УМНАЯ ВОДА дополняет BIM-моделирование. В общей модели здания создается геометрия инженерных систем, а в расчетном приложении выполняется анализ сети. Такой подход полезен для объектов со сложной структурой водоснабжения.

Типовой порядок работы

1. Создайте расчетную схему.

2. Добавьте узлы сети.

3. Соедините узлы трубопроводами.

4. Введите характеристики участков.

5. Укажите источники.

6. Заполните данные по потреблению.

7. Запустите расчет.

8. Проверьте давление.

9. Найдите проблемные участки.

10. Измените параметры сети.

11. Сравните результаты.

12. Передайте итоговые значения в рабочую модель.

Плюсы

• расчетная модель водопроводной сети;

• анализ расходов и давления;

• поиск перегруженных участков;

• проверка технических решений;

• подходит для профессионального проектирования;

• дополняет BIM-процесс.

Минусы

• не является бытовым планировщиком;

• требуется инженерная подготовка;

• архитектурные планы создаются отдельно;

• качество результата зависит от корректности исходных данных.

Кому подходит

УМНАЯ ВОДА предназначена для инженеров, которые рассчитывают водоснабжение здания или объекта и проверяют сеть до выпуска документации.

Программы для планирования водоснабжения на macOS

13. Sweet Home 3D

Подходит для: предварительной компоновки кухни, санузла и технического помещения на Mac.

Sweet Home 3D работает на macOS, Windows и Linux. Программа используется для планировки помещений и трехмерной визуализации. Специализированного режима расчета труб в ней нет, однако она полезна на первом этапе ремонта.

В Sweet Home 3D удобно проверить расстановку ванны, душевой кабины, унитаза, раковины, стиральной машины и кухонной мойки. Пользователь видит, хватает ли места для оборудования, не конфликтует ли открывание двери с сантехникой и удобно ли обслуживать приборы.

План создается вручную или поверх импортированной подложки. Стены рисуются инструментом Create walls. Объекты перетаскиваются из каталога. Размеры и подписи добавляются на план. После этого монтажные выводы отмечаются пояснениями.

Как подготовить предварительную схему

1. Импортируйте план помещения.

2. Нарисуйте стены.

3. Добавьте двери и окна.

4. Перетащите сантехнику из каталога.

5. Проверьте расстояния между приборами.

6. Добавьте размеры.

7. Подпишите точки воды и канализации.

8. Откройте трехмерный просмотр.

9. Сохраните план для последующей проработки.

Плюсы

• работает на macOS;

• бесплатная версия;

• импорт плана;

• простой редактор стен;

• каталог предметов;

• двухмерный и трехмерный вид;

• подходит для быстрой компоновки.

Минусы

• нет специализированной прокладки труб;

• нет расчета давления;

• нет автоматической аксонометрии;

• нет профессиональных спецификаций;

• монтажную схему приходится дополнять вручную.

Кому подходит

Sweet Home 3D полезен владельцу квартиры или дома на этапе выбора расположения сантехники. После согласования компоновки разводка переносится в специализированную программу или оформляется инженером.

---

14. QGIS

Подходит для: картографического учета наружных сетей, колодцев, участков трубопроводов и сооружений.

QGIS работает на macOS, Windows и Linux. Это геоинформационная система, а не инженерный калькулятор. Она полезна для нанесения существующих и проектируемых наружных сетей на карту. Каждый объект получает координаты и атрибуты.

В отдельные слои выносятся водопровод, бытовая канализация, ливневая канализация, колодцы, задвижки, пожарные гидранты, насосные станции и границы участков. В таблице атрибутов удобно хранить диаметр трубы, материал, год ввода, отметку, глубину и состояние объекта.

Для работы используются панели Browser и Layers. Подложка подключается через добавление слоя. Новые объекты создаются в векторном слое. Инструменты измерения помогают уточнить длину участка. Таблица атрибутов используется для паспортизации сети.

QGIS не рассчитывает давление и уклон автоматически. Его задача — собрать пространственные данные, показать расположение элементов и подготовить основу для дальнейшей инженерной работы.

Как создать карту сети

1. Добавьте картографическую подложку.

2. Создайте слой трубопроводов.

3. Создайте слой колодцев.

4. Добавьте поля для диаметра, материала и отметок.

5. Нанесите трассы.

6. Поставьте колодцы и арматуру.

7. Заполните таблицу атрибутов.

8. Разделите водопровод и канализацию по слоям.

9. Проверьте длины.

10. Подготовьте печатную карту.

Плюсы

• работает на macOS;

• бесплатное распространение;

• координаты и пространственные данные;

• отдельные слои сетей;

• таблицы атрибутов;

• паспортизация объектов;

• карты для эксплуатации;

• подходит для инвентаризации.

Минусы

• нет гидравлического расчета;

• нет автоматического продольного профиля в базовой конфигурации;

• не подходит для интерьерной разводки;

• требуется понимание геоинформационных данных.

Кому подходит

QGIS полезен управляющим организациям, эксплуатационным службам, владельцам крупных участков и инженерам наружных сетей. В нем удобно вести актуальную карту коммуникаций.

Онлайн-сервисы для создания плана водоснабжения

15. Remplanner

Подходит для: ремонтного проекта квартиры с сантехническими привязками и техническими листами.

Remplanner работает в браузере. Установка программы не требуется. Сервис ориентирован на ремонт квартиры: планировку, расстановку мебели, электрику, освещение, сантехнические приборы и выпуск понятных листов для строительной бригады.

Для водоснабжения и канализации Remplanner полезен как средство фиксации сантехнических точек. На плане указываются ванна, душевая, раковина, унитаз, мойка, стиральная и посудомоечная машины. К приборам добавляются размеры и привязки к стенам.

Главное преимущество сервиса — последовательное оформление ремонтных листов. Пользователь не ограничивается красивой визуализацией интерьера. Он готовит план с размерами, расстановку оборудования, точки подключения и пояснения.

Гидравлического расчета в Remplanner нет. Сервис решает бытовую задачу: передает монтажнику точное расположение выводов до начала отделки.

Как подготовить сантехнический план

1. Создайте проект квартиры.

2. Нарисуйте стены и перегородки.

3. Укажите размеры помещений.

4. Разместите сантехнические приборы.

5. Добавьте бытовую технику.

6. Поставьте монтажные привязки.

7. Проверьте расстояния до стен.

8. Разделите листы проекта по назначению.

9. Добавьте пояснения.

10. Сохраните или распечатайте итоговые материалы.

Плюсы

• работает в браузере;

• не требует установки;

• подходит для ремонта квартиры;

• технические листы;

• размеры и привязки;

• расстановка сантехники;

• понятная передача данных монтажнику;

• трехмерная визуализация интерьера.

Минусы

• нет гидравлического расчета;

• нет подбора диаметров;

• нет расчета уклонов;

• не предназначен для наружных сетей;

• сложный проект дома требует отдельной инженерной схемы.

Кому подходит

Remplanner удобен для ремонта квартиры. Он помогает заранее определить, где будут находиться выводы воды и канализации, и не возвращаться к этому вопросу после укладки плитки.

Приложения для проектирования водоснабжения на iPhone

16. magicplan

Подходит для: обмера помещений, первичного обследования объекта и фиксации существующей сантехники.

magicplan превращает iPhone в инструмент для выездного обследования. Приложение создает поэтажные планы, сохраняет размеры, фотографии, заметки и оборудование. На устройствах с LiDAR помещения сканируются камерой.

В каталоге объектов присутствуют двери, окна, конструктивные элементы, сантехника, бытовая техника, мебель, электрика, вентиляция и противопожарные элементы. На объекте удобно отметить стояк, раковину, ванну, унитаз, водонагреватель, стиральную машину и точки подключения.

Приложение поддерживает фотографии и заметки. Это полезно при обследовании старого дома: к каждой комнате добавляются снимки труб, коллекторов, ревизий, вводов и проблемных участков. После возвращения в офис материалы используются при подготовке подробного проекта.

Для существующего чертежа применяется режим Import and draw. План загружается в приложение, масштаб настраивается по известному размеру, затем помещения обводятся поверх подложки.

Как провести обмер

1. Создайте новый проект через New Project.

2. Добавьте этаж в разделе Floor Plans.

3. Выберите добавление помещения.

4. Отсканируйте комнату или нарисуйте ее вручную.

5. Проверьте размеры.

6. Добавьте двери и окна.

7. Разместите сантехнику.

8. Прикрепите фотографии труб и оборудования.

9. Добавьте заметки.

10. Перейдите в трехмерный вид.

11. Сохраните отчет.

Плюсы

• обмер непосредственно на объекте;

• сканирование помещений камерой;

• поддержка LiDAR на совместимых устройствах;

• планы этажей;

• каталог сантехники и оборудования;

• фотографии и заметки;

• трехмерный просмотр;

• режим импорта существующего плана;

• отчеты по объекту.

Минусы

• нет гидравлического расчета;

• приложение не заменяет рабочую документацию;

• итоговые размеры требуют контрольной проверки;

• сложную разводку удобнее дорабатывать на компьютере.

Кому подходит

magicplan полезен дизайнеру, инженеру, прорабу и владельцу дома. Приложение ускоряет сбор исходных данных перед созданием проекта.

Приложения для создания проекта водоснабжения на Android

17. DWG FastView

Подходит для: просмотра, измерения и проверки DWG-чертежей на строительной площадке.

DWG FastView открывает DWG и DXF на смартфоне или планшете. Приложение предназначено не для расчета сети, а для работы с готовой документацией. Монтажник, прораб или инженер быстро сверяет трассу, размеры и отметки непосредственно на объекте.

В приложении доступны просмотр, редактирование, измерения, размеры, поиск текста, слои и компоновки листов. Чертеж масштабируется жестами. Для точной проверки используется измерение расстояний и площадей. Слои включаются и отключаются отдельно, поэтому водоснабжение удобно просматривать без электрики и вентиляции.

DWG FastView полезен при авторском надзоре. На стройке открывается актуальный чертеж, проверяется положение стояка, длина участка или расстояние до стены. Замечания отмечаются непосредственно в файле или передаются в виде аннотаций.

Как проверить чертеж на объекте

1. Откройте DWG-файл.

2. Перейдите к нужному этажу.

3. Отключите лишние слои.

4. Найдите сантехнический узел.

5. Увеличьте фрагмент.

6. Измерьте расстояние.

7. Сверьте положение трубы с монтажом.

8. Добавьте пометку.

9. Сохраните изменения или экспортируйте изображение.

10. Передайте замечания проектировщику.

Плюсы

• просмотр DWG и DXF;

• работа на Android;

• измерения;

• размеры;

• аннотации;

• слои;

• поиск текста;

• работа с листами;

• экспорт в PDF, JPG и PNG;

• удобная проверка документации на стройке.

Минусы

• нет гидравлического расчета;

• большой проект удобнее редактировать на компьютере;

• смартфон не заменяет полноценное рабочее место;

• приложение предназначено для проверки и небольших корректировок.

Кому подходит

DWG FastView нужен монтажнику, прорабу и инженеру технического надзора. Приложение уменьшает количество бумажных чертежей на объекте и ускоряет проверку спорных участков.

Какую программу выбрать для конкретной задачи

Выбор зависит не от количества функций, а от результата, который требуется получить.

Задача	Оптимальная программа	Причина
Расставить сантехнику в квартире	Дизайн Интерьера 3D	Быстрый план, выводы воды, канализация, коллектор и печать
Подготовить разводку труб в доме	Мой Дом 3D	Этажи, слои коммуникаций, котельная, смета и трехмерный просмотр
Объединить водоснабжение, электрику и отопление	Домашний Инженер 3D	Несколько бытовых инженерных систем в одном проекте
Выпустить профессиональный раздел ВК	nanoCAD BIM ВК	BIM-модель, расчет, аксонометрия и спецификации
Согласовать коммуникации с архитектурой	Renga	Общая модель здания и автоматическая трассировка
Найти пересечения труб с другими системами	Model Studio CS Водоснабжение и канализация	Трехмерная компоновка и проверка коллизий
Рассчитать наружную водопроводную сеть	ZuluHydro	Узлы, трубы, насосы, давление, графики и профили
Проверить локальную схему трубопровода	HydroVector	Графический редактор и расчет характеристик сети
Оформить наружные сети НВК	КОМПАС-3D с приложением Наружные сети: НВК	План трассы, профиль, ведомости и спецификации
Проверить небольшую домашнюю систему	VALTEC.PRG	Расчет расхода и внутренних инженерных сетей
Получить бесплатную гидравлическую модель	EPANET	Полноценный анализ напорной сети без покупки лицензии
Создать карту коммуникаций на Mac	QGIS	Координаты, слои и таблицы атрибутов
Подготовить ремонтные листы онлайн	Remplanner	Браузерная работа и точные привязки сантехники
Провести обмер на iPhone	magicplan	Сканирование помещений, фотографии и заметки
Проверить DWG на Android	DWG FastView	Просмотр слоев, измерения и аннотации

Как составить проект водоснабжения частного дома

Для небольшого дома удобно разделить работу на несколько этапов. Сначала создается понятный план. Затем выполняется расчет. После этого готовятся итоговые листы для монтажа.

1. Соберите исходные данные

До начала проектирования определите:

• количество этажей;

• расположение санузлов;

• место кухни;

• постирочную;

• котельную;

• источник воды;

• точку ввода;

• септик или центральную канализацию;

• количество жильцов;

• набор сантехнических приборов;

• способ нагрева воды;

• расположение коллектора;

• место фильтров;

• путь канализационного выпуска.

Ошибки на этом этапе приводят к лишним трубам, неудобному обслуживанию и дорогостоящим переделкам.

2. Создайте архитектурную основу

Для самостоятельного проекта подходят Дизайн Интерьера 3D, Мой Дом 3D и Домашний Инженер 3D. Для профессионального объекта используются nanoCAD BIM ВК, Renga или Model Studio CS.

На плане должны присутствовать точные размеры помещений, стены, дверные проемы, стояки и технические зоны.

3. Расставьте сантехнику

Сначала определяется положение оборудования, затем прокладываются трубы. Обратный порядок приводит к неудобным решениям.

На плане отмечаются:

• унитазы;

• раковины;

• ванны;

• душевые;

• кухонные мойки;

• стиральные машины;

• посудомоечные машины;

• бойлеры;

• фильтры;

• коллекторы;

• насосы;

• гидроаккумуляторы;

• ревизии;

• трапы.

4. Проложите холодную и горячую воду

Для каждой точки укажите источник подачи. В небольшом доме удобно использовать коллекторную разводку: отдельная линия идет к каждому потребителю. Тройниковая схема уменьшает количество труб, но усложняет локальное отключение приборов.

На монтажной схеме полезно подписать:

• материал трубы;

• диаметр;

• длину участка;

• назначение;

• точку подключения;

• расположение запорной арматуры;

• высоту вывода;

• место коллектора.

5. Проложите канализацию

Самотечная канализация требует внимательной проверки маршрута. Длинные горизонтальные участки усложняют монтаж и обслуживание. Повороты, выпуски, ревизии и стояки должны быть понятны по чертежу.

На плане отмечаются:

• диаметр;

• направление движения стоков;

• уклон;

• точки подключения;

• стояки;

• ревизии;

• выпуск из здания;

• наружный трубопровод;

• септик или точка врезки.

6. Выполните расчет

Для небольшого дома подходят VALTEC.PRG и HydroVector. Сложные сети проверяются в профессиональных инженерных комплексах. Расчет нужен для подтверждения диаметров, расхода и давления.

7. Подготовьте комплект листов

Для монтажа удобно распечатать:

• план каждого этажа;

• схему холодного водоснабжения;

• схему горячего водоснабжения;

• схему канализации;

• расположение оборудования котельной;

• пояснения по диаметрам;

• перечень материалов;

• смету;

• отдельный лист сложных узлов.

Типичные ошибки при самостоятельном проектировании

Попытка заменить расчет красивой визуализацией

Трехмерный план помогает понять расположение оборудования, но не показывает достаточность давления. Для дома с несколькими санузлами, длинными трассами и насосным оборудованием требуется отдельная проверка.

Смешение водопровода и канализации на одном перегруженном листе

На сложной схеме трудно увидеть ошибку. ХВС, ГВС и канализацию лучше показывать разными цветами и выводить на отдельные листы.

Отсутствие привязок

Надпись с названием прибора не заменяет размер. Монтажнику нужны расстояния до стен, высота вывода и положение оси.

Игнорирование доступа к оборудованию

Фильтр, коллектор, водонагреватель, насос и ревизия требуют обслуживания. Доступ к ним проверяется до отделки.

Слишком длинные канализационные трассы

Перенос мокрой зоны далеко от стояка усложняет устройство уклона и повышает риск засоров. Маршрут канализации проверяется раньше декоративной планировки.

Отсутствие разделения бытовой схемы и рабочего проекта

План для ремонта квартиры и профессиональная документация ВК решают разные задачи. Для сложного объекта используются BIM-система, расчетный комплекс и чертежи.

Расчет наружной сети без профиля

План трассы не показывает глубину заложения и пересечения. Для НВК нужен продольный профиль.

Отсутствие актуальной версии чертежа на стройке

Монтаж по старому листу приводит к переделкам. Для выездной проверки удобно использовать DWG FastView и хранить согласованные файлы отдельно.

Ответы на частые вопросы

Какая программа подходит для проектирования водоснабжения квартиры?

Для самостоятельного ремонта подходит Дизайн Интерьера 3D. В программе создаются помещения, расставляется сантехника, добавляются выводы ХВС, ГВС и канализации, прокладываются трубы и печатается итоговая схема.

В какой программе сделать проект водоснабжения частного дома?

Для понятного бытового плана подходит Мой Дом 3D. Для расчетной проверки используется HydroVector или VALTEC.PRG. Профессиональный раздел ВК создается в nanoCAD BIM ВК.

Где бесплатно рассчитать водопроводную сеть?

EPANET подходит для бесплатного моделирования напорной сети. В проект добавляются узлы, трубы, насосы, клапаны и резервуары. После расчета проверяются расходы и давление.

Какая программа подходит для наружной канализации?

Для рабочих чертежей наружных сетей подходит КОМПАС-3D с приложением Наружные сети: НВК. Приложение создает план трассы, колодцы, продольный профиль, ведомости и спецификации.

Где построить аксонометрическую схему водоснабжения?

Аксонометрия создается в nanoCAD BIM ВК. Для расчетной схемы локального трубопровода подойдет HydroVector.

Нужна ли BIM-система для ремонта ванной комнаты?

Для ремонта ванной BIM-система избыточна. Достаточно Дизайн Интерьера 3D или Remplanner. На плане указываются сантехника, выводы и привязки.

Какую программу использовать на Mac?

Для предварительной компоновки подходит Sweet Home 3D. Для карты наружных сетей используется QGIS.

Как провести обмер санузла на iPhone?

Для выездного обследования подходит magicplan. Приложение создает план, сохраняет размеры, фотографии и заметки.

Как открыть проект на Android во время монтажа?

DWG FastView открывает DWG и DXF, показывает слои, измеряет расстояния и позволяет добавлять аннотации.

Итоги

Для квартиры и небольшого дома не требуется начинать работу со сложной профессиональной системы. Дизайн Интерьера 3D, Мой Дом 3D и Домашний Инженер 3D помогают создать понятную схему, расставить оборудование и обсудить монтаж до начала ремонта.

Для профессионального раздела ВК подходят nanoCAD BIM ВК, Renga и Model Studio CS Водоснабжение и канализация. Эти программы работают с инженерными объектами, спецификациями, аксонометрией и трехмерной моделью.

Наружные сети рассчитываются и оформляются отдельно. ZuluHydro, EPANET и УМНАЯ ВОДА отвечают за гидравлический анализ. КОМПАС-3D с приложением Наружные сети: НВК помогает выпустить планы и профили.

Мобильные приложения дополняют настольные инструменты. magicplan ускоряет обмер объекта, а DWG FastView помогает проверить актуальный чертеж непосредственно на стройке.

Правильный набор программ строится поэтапно: обмер, планировка, расстановка оборудования, разводка труб, расчет, выпуск документации и контроль монтажа.
