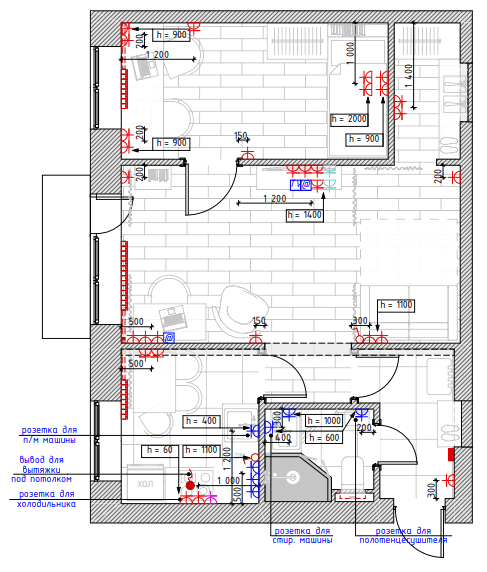

План розеток составляют до начала электромонтажных работ, штробления стен и чистовой отделки. На чертеже заранее отмечают места подключения бытовой техники, свободные точки питания, выключатели, выводы под освещение, интернет-розетки, телевизионные соединения и оборудование, которое появится после завершения ремонта. Такой документ помогает избежать удлинителей на полу, тройников за мебелью, недоступных разъёмов и повторного вскрытия отделки.

Работу начинают не с расстановки условных обозначений, а с планировки квартиры. Сначала измеряют помещения, наносят стены, окна и двери, затем размещают кухонный гарнитур, шкафы, кровати, диваны, письменные столы и стационарную технику. Только после этого становится понятно, где действительно нужны электрические точки и на какой высоте их удобно установить.

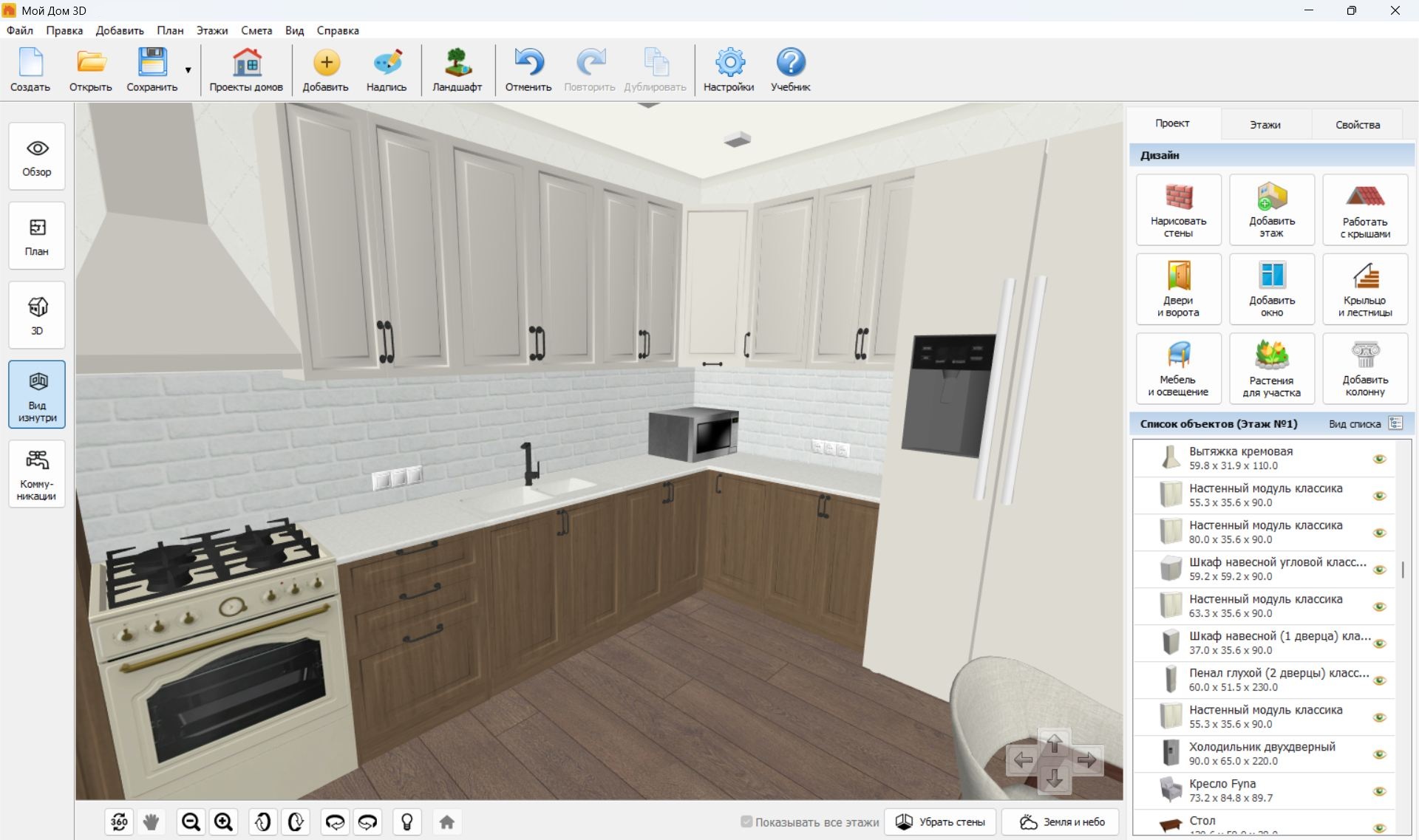

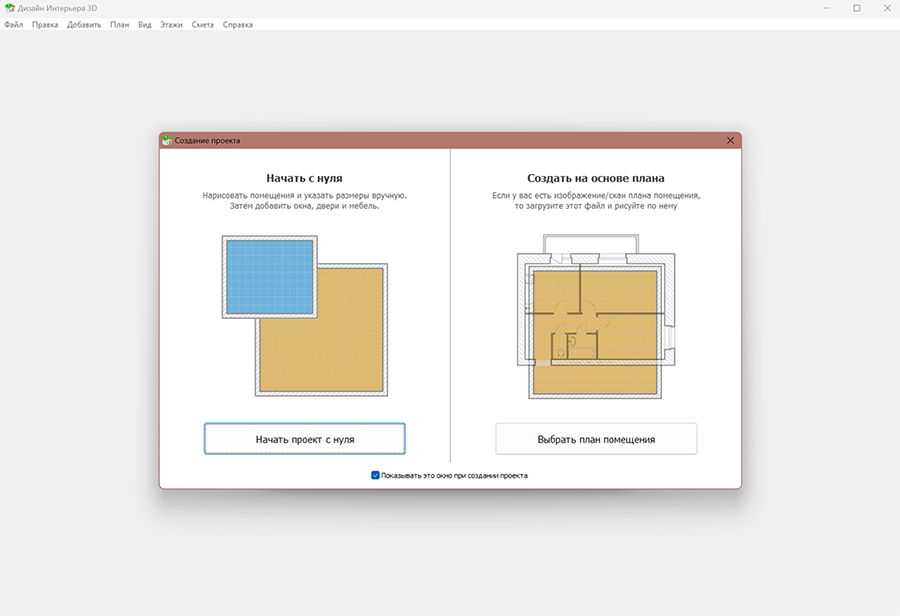

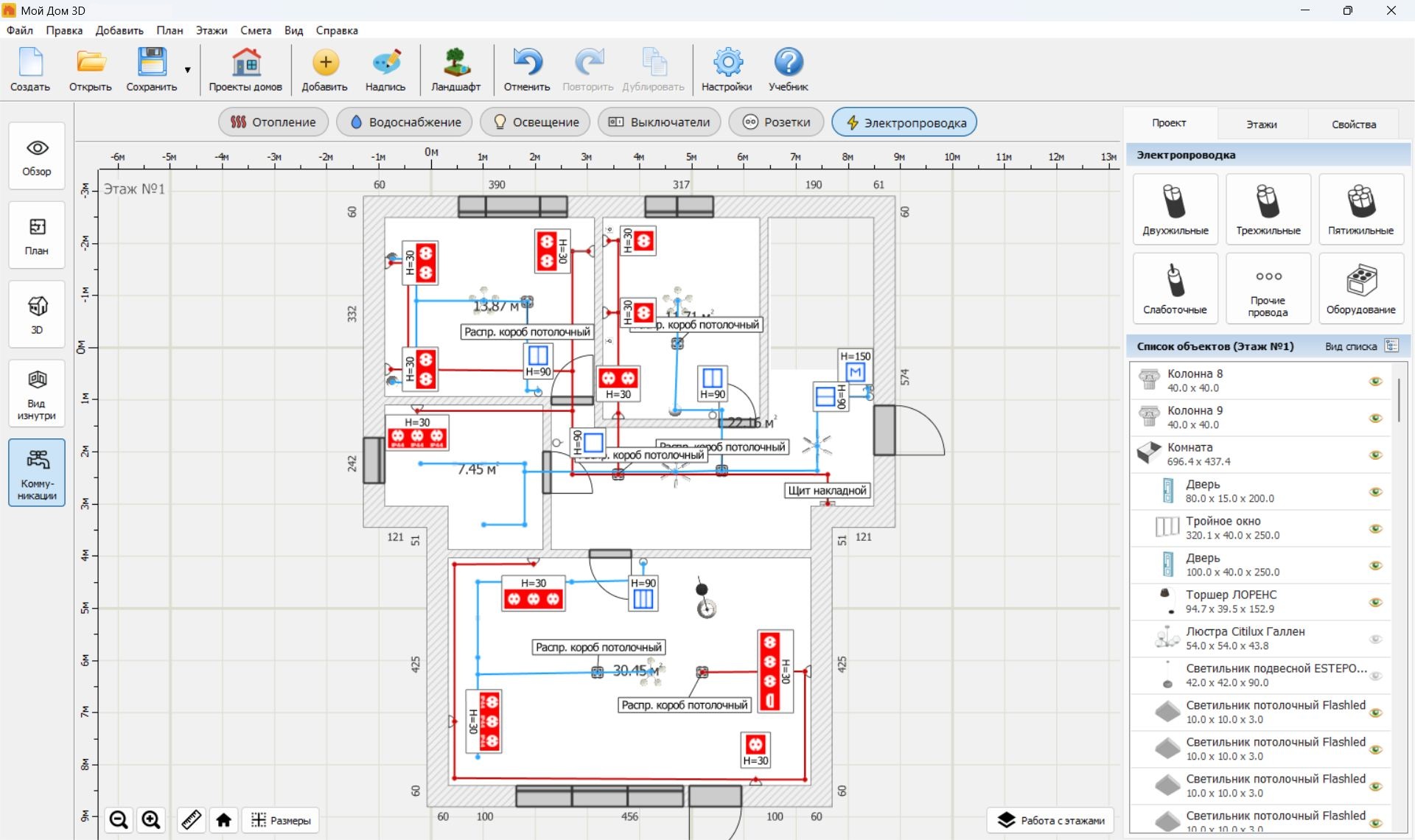

Для подготовки наглядной схемы подходит Дизайн Интерьера 3D. В программе можно построить квартиру по размерам, расставить мебель, добавить технику, перейти к режимам размещения розеток, выключателей и освещения, а затем соединить элементы линиями проводки. За счёт этого план электрики создаётся поверх уже продуманного интерьера, а не отдельно от него.

План расположения розеток не заменяет рабочий электротехнический проект. Сечение кабелей, номиналы автоматов, состав защитной автоматики, распределение потребителей по группам и соответствие действующим требованиям проверяет квалифицированный специалист. Самостоятельно удобно подготовить функциональную часть: определить, где будут стоять приборы, какие точки нужны пользователям и как сохранить доступ к подключениям после установки мебели.

Что должно быть на готовом плане розеток

Хорошая схема читается без устных пояснений. Электрик должен видеть не только значки на стенах, но и их привязку к помещению, мебели и оборудованию. Поэтому на одном листе или в комплекте взаимосвязанных листов показывают несколько слоёв информации.

Элемент плана	Что отмечают	Зачем это нужно
Стены и перегородки	Контуры помещений, ниши, выступы, простенки	Позволяют точно привязать точки к углам и плоскостям
Окна и двери	Ширину проёмов, направление открывания створок и дверных полотен	Помогают не поставить выключатель за дверью и не перекрыть точку наличником
Мебель	Кровати, диваны, шкафы, тумбы, кухонные модули, столы	Показывает доступность подключений после завершения ремонта
Стационарная техника	Холодильник, духовку, посудомоечную машину, стиральную машину, телевизор, кондиционер	Позволяет выделить постоянные подключения и проверить доступ для обслуживания
Розетки общего назначения	Одиночные точки и блоки	Используются для зарядок, уборки, временно подключаемой техники
Выключатели	Обычные, проходные и перекрёстные решения	Формируют удобные сценарии управления светом
Выводы под освещение	Потолочные светильники, бра, подсветку, зеркала, мебельное освещение	Помогают отделить места установки светильников от точек управления
Слаботочные соединения	Интернет, телевизионный кабель, мультимедийные линии, домофон	Уменьшают количество видимых проводов и переходников
Высоты	Расстояние от чистового пола до центра механизма или блока	Исключают разночтения на этапе монтажа
Горизонтальные привязки	Расстояние от угла, откоса, мебели или оси оборудования	Дают монтажнику точные координаты
Примечания	Назначение точки, тип подключения, особые условия доступа	Упрощают проверку проекта до начала работ

В простом варианте можно подготовить один лист с мебелью, точками и подписями. Для сложной квартиры удобнее разделить данные:

1. План розеток общего назначения.

2. План выключателей и освещения.

3. План стационарной техники.

4. План слаботочных соединений.

5. Отдельную схему кухни.

6. Таблицу с высотами и примечаниями.

7. Лист с группами потребителей для обсуждения со специалистом.

Такой подход делает чертёж понятнее. На перегруженном листе линии и подписи накладываются друг на друга, а ошибки обнаруживаются только во время монтажа.

Почему сначала нужно расставить мебель

Розетка нужна не сама по себе. Она обслуживает конкретный прибор или сценарий использования помещения. Поэтому попытка сначала равномерно распределить механизмы по стенам, а затем подобрать мебель почти всегда приводит к неудобствам.

Например, точка у кровати должна находиться рядом с тумбой, а не за изголовьем. Подключение телевизора размещают в зоне крепления экрана и оборудования, а не в центре свободной стены. На кухне положение блоков зависит от длины столешницы, высоты фартука, расположения варочной панели, мойки, холодильника и встроенных модулей. В ванной точку для стиральной машины нельзя наносить без учёта корпуса техники, шлангов, сантехники и допустимой зоны установки.

Порядок подготовки основы выглядит так:

1. Измерьте длину каждой стены.

2. Отметьте толщину перегородок.

3. Нанесите дверные и оконные проёмы.

4. Укажите выступы, ниши, короба, стояки, радиаторы и вентиляционные каналы.

5. Расставьте стационарную мебель.

6. Проверьте проходы и открывание фасадов.

7. Добавьте крупную бытовую технику.

8. Выпишите переносные приборы.

9. Отметьте места зарядки телефонов, планшетов, ноутбуков и аккумуляторной техники.

10. Нанесите резервные точки.

11. Отдельно проверьте свет, выключатели и слаботочные соединения.

Для каждой комнаты полезно заполнить таблицу.

Помещение	Зона	Прибор или задача	Постоянное подключение	Свободная точка рядом	Высота	Примечание
Кухня	Пенал	Духовой шкаф	Да	Нет	По проекту гарнитура	Доступ к разъёму сохранить
Спальня	Левая тумба	Телефон, часы, бра	Частично	Да	По высоте тумбы	Удобен блок из нескольких механизмов
Гостиная	ТВ-зона	Телевизор, приставка, роутер	Да	Да	По раскладке оборудования	Добавить интернет и ТВ
Прихожая	Шкаф	Вертикальный пылесос	Да	Нет	По месту зарядной базы	Проверить открывание двери
Ванная	Зеркало	Фен, электробритва, подсветка	Частично	Да	После проверки допустимой зоны	Согласовать исполнение со специалистом

Таблица помогает найти пропуски до монтажа. Особенно часто забывают зарядную базу пылесоса, роутер, подсветку зеркала, сушилку для обуви, праздничную гирлянду, рабочий ноутбук на кухне и запасную точку рядом с диваном.

Как рассчитать количество розеток

Универсального числа для всей квартиры нет. Количество зависит от планировки, числа жильцов, состава техники и привычек семьи. Для точного расчёта недостаточно перечислить только постоянно подключённые устройства. Нужно учесть временные приборы и оставить запас.

Удобно разделить все точки на четыре категории.

Постоянные подключения

К ним относятся устройства, которые большую часть времени остаются включёнными:

• холодильник;

• духовка;

• вытяжка;

• посудомоечная машина;

• телевизор;

• медиаплеер;

• роутер;

• стиральная машина;

• сушильная машина;

• водонагреватель;

• рабочий компьютер;

• принтер;

• кондиционер;

• зарядная база робота-пылесоса;

• подсветка мебели.

Для каждого такого устройства нужна отдельная доступная точка подключения. Разъём не должен оказаться за корпусом встроенной техники в месте, куда невозможно добраться без демонтажа мебели.

Регулярно используемые приборы

Эти устройства подключают ежедневно или несколько раз в неделю:

• чайник;

• кофемашину;

• тостер;

• фен;

• утюг;

• пылесос;

• ноутбук;

• зарядные устройства;

• игровую консоль;

• настольную лампу;

• увлажнитель воздуха;

• вентилятор;

• кухонный блендер;

• миксер;

• мультиварку.

Для них предусматривают свободные места рядом с рабочей зоной. Не стоит занимать все механизмы постоянной техникой.

Редкие и сезонные сценарии

О них часто вспоминают после ремонта:

• новогодняя гирлянда у окна;

• дополнительный обогреватель;

• зарядка аккумуляторного инструмента;

• сушилка для обуви;

• отпариватель;

• проектор;

• увлажнитель;

• очиститель воздуха;

• праздничное освещение балкона;

• ноутбук за обеденным столом.

Резерв

Запас особенно важен:

• у письменного стола;

• возле дивана;

• рядом с кухонной столешницей;

• в прикроватной зоне;

• в прихожей;

• около телевизора;

• на лоджии, используемой как кабинет;

• в детской, где состав техники меняется по мере взросления ребёнка.

Вместо одиночных механизмов в таких местах удобнее использовать блоки. Они занимают меньше места на стене и позволяют подключить несколько устройств без тройников.

Стартовый ориентир по помещениям

Следующая таблица не является нормативом. Это отправная точка для проверки собственного перечня оборудования.

Помещение	Стартовый ориентир	Что проверить отдельно
Прихожая и коридор	2–4 места подключения	Пылесос, робот-пылесос, зеркало, роутер, сушилка для обуви
Гостиная	8–14	ТВ-зона, диван, торшер, зарядки, кондиционер, рабочий уголок
Спальня	6–10	Две стороны кровати, бра, телевизор, туалетный столик, зарядки
Детская	8–12	Письменный стол, компьютер, лампа, ночник, игровая техника, запас
Кабинет	10–16	Компьютер, мониторы, ноутбук, принтер, роутер, свет, резерв
Кухня	12–20 и более	Встроенная техника, фартук, обеденная зона, остров, подсветка
Ванная	3–6	Стиральная и сушильная машины, фен, зеркало, тёплый пол

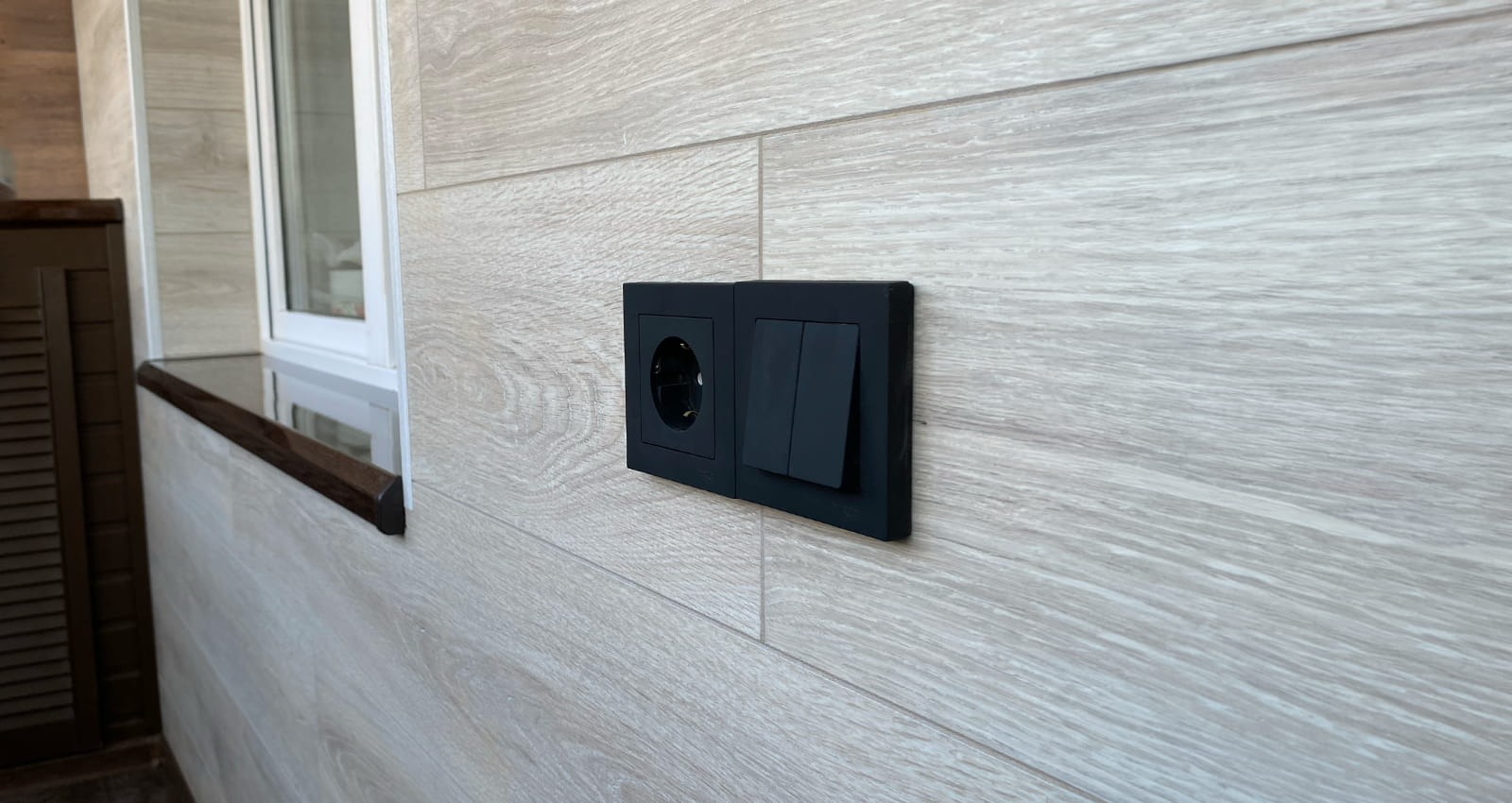

Лоджия	1–4	Рабочее место, освещение, сезонная техника, зарядки

Число механизмов и число мест подключения — не одно и то же. Один блок может включать несколько розеток, интернет-разъём, телевизионное соединение и USB-модули. На плане лучше подписывать состав блока полностью.

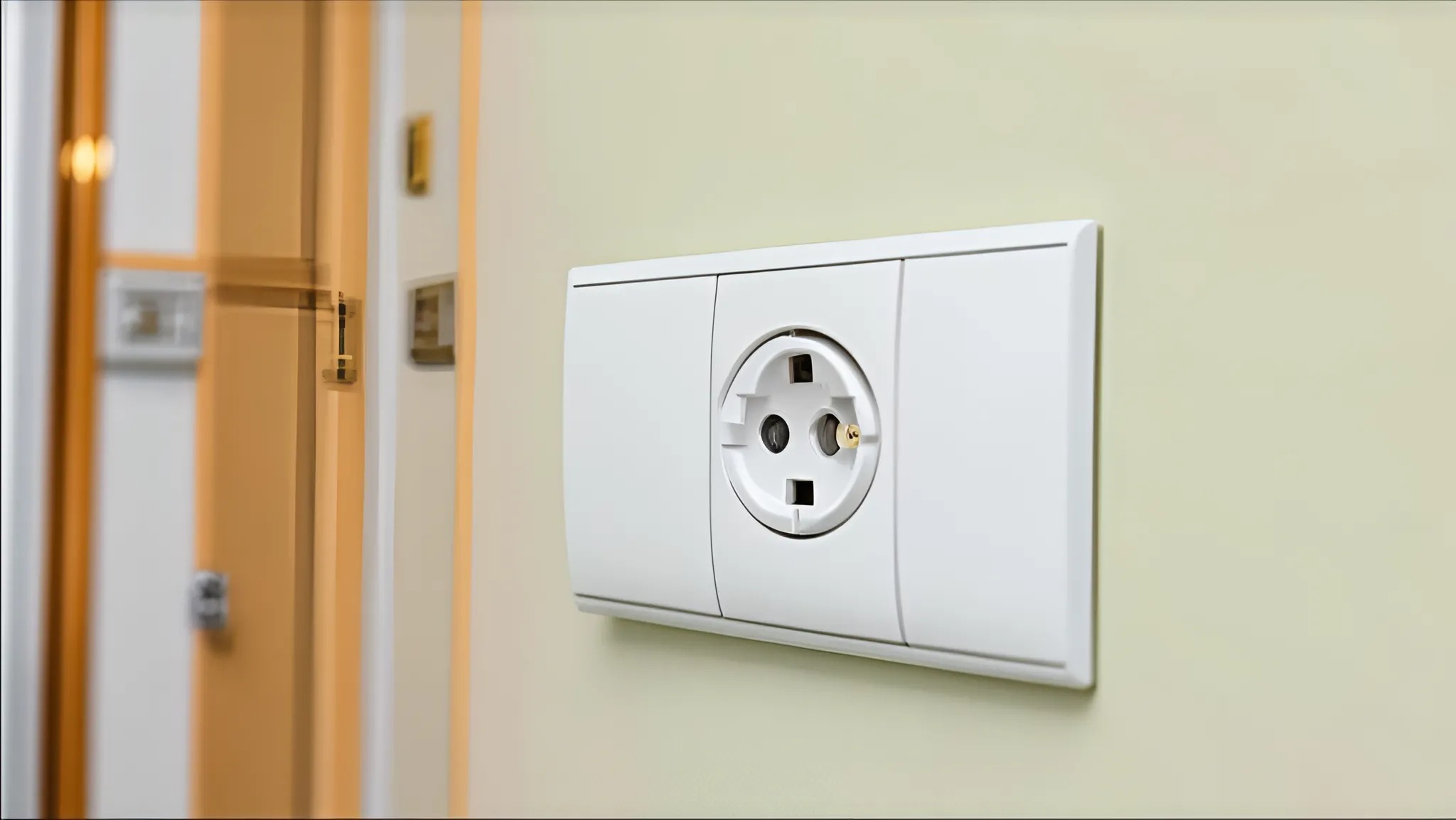

Высота розеток и привязка к стенам

Высоту определяют после расстановки мебели. На чертеже указывают расстояние от чистового пола до центра механизма или до центра блока. Выбранный способ измерения должен быть одинаковым во всём проекте.

Не стоит наносить высоты от чернового основания. После стяжки, напольного покрытия и порога фактическое положение изменится. Для кухни важна высота готовой столешницы. Для спальни — высота тумбы и матраса. Для рабочего места — уровень столешницы и расположение системного блока. Для телевизора — диагональ экрана, высота крепления и место установки дополнительной техники.

Базовые принципы размещения

• Розетки общего назначения в свободной части стены размещают так, чтобы они оставались доступными после установки мебели.

• Прикроватные блоки располагают относительно тумб, а не относительно центра стены.

• Точки над кухонной столешницей привязывают к уровню рабочей поверхности и верхнему краю фартука.

• Подключения встроенной техники выносят в доступную сервисную зону.

• Механизмы рядом с письменным столом делят на нижнюю группу для стационарного оборудования и верхнюю для зарядок и ноутбука.

• За телевизором предусматривают отдельный блок с питанием и необходимыми слаботочными соединениями.

• Выключатель у входа размещают со стороны дверной ручки, чтобы открытая дверь не перекрывала доступ.

• Для коридора, спальни и проходных зон продумывают управление светом из нескольких мест.

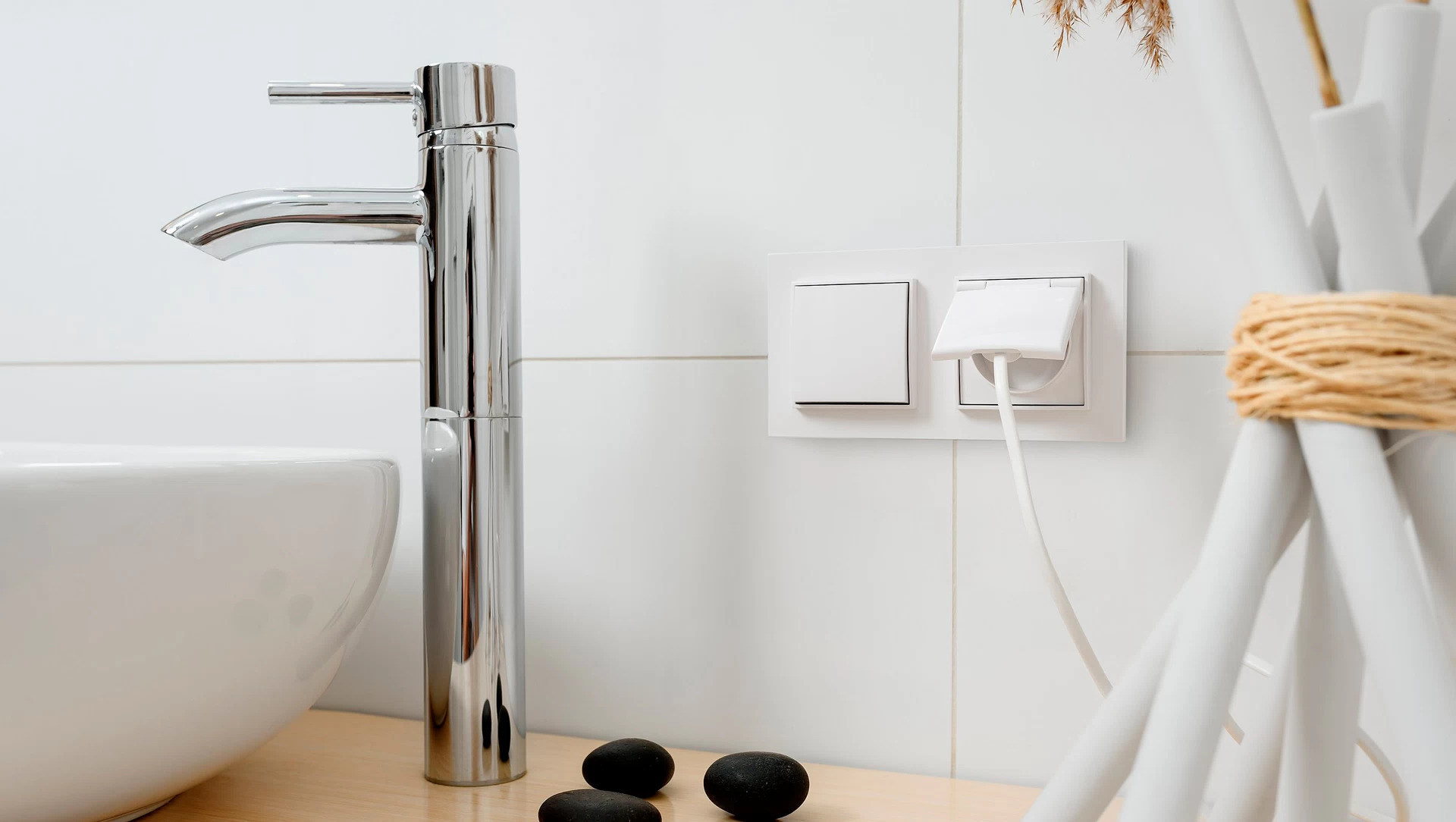

• В ванной сначала отмечают сантехнику и зоны относительно источников воды, затем согласуют конкретное исполнение и расположение со специалистом.

Что подписывать на чертеже

Зона	Горизонтальная привязка	Вертикальная привязка	Дополнительная подпись
Прикроватная тумба	От края кровати или тумбы	От чистового пола	Состав блока
Рабочий стол	От угла или края столешницы	Нижний и верхний уровни	Компьютер, монитор, зарядка
Телевизор	От оси ТВ-зоны	По высоте крепления	Питание, интернет, ТВ, мультимедиа
Кухонный фартук	От границы шкафа или модуля	От столешницы	Число свободных мест
Холодильник	От края пенала или стены	По месту доступа	Постоянное подключение
Стиральная машина	От корпуса техники	После согласования допустимой зоны	Постоянное подключение
Кондиционер	От трассы и внутреннего блока	По проекту монтажа	Вывод или розетка
Робот-пылесос	От базы	По высоте док-станции	Свободный подъезд к базе

План розеток в прихожей и коридоре

Прихожая кажется простой комнатой, поэтому о ней часто вспоминают последней. На практике здесь появляются устройства, для которых нужна постоянная или периодическая зарядка.

Проверьте следующие сценарии:

• зарядная база робота-пылесоса;

• вертикальный аккумуляторный пылесос в шкафу;

• обычный пылесос для уборки коридора;

• роутер или дополнительная точка сети;

• домофон;

• подсветка зеркала;

• сушилка для обуви;

• декоративная подсветка;

• зарядка телефона на консоли;

• праздничная гирлянда;

• оборудование охранной системы.

Для вертикального пылесоса точку удобно разместить внутри хозяйственного шкафа после выбора модели устройства и зарядной базы. Рядом с роботом-пылесосом оставляют свободное пространство для подъезда. Если база спрятана под мебелью, проверяют высоту просвета и доступ к механизму.

В длинном коридоре удобно предусмотреть управление освещением из нескольких точек. Тогда свет включают при входе, а выключают рядом со спальней или гостиной.

План розеток в гостиной

Гостиная сочетает несколько функций: отдых, просмотр телевизора, приём гостей, чтение, зарядку устройств и иногда работу. Поэтому точки распределяют не равномерно по периметру, а по функциональным зонам.

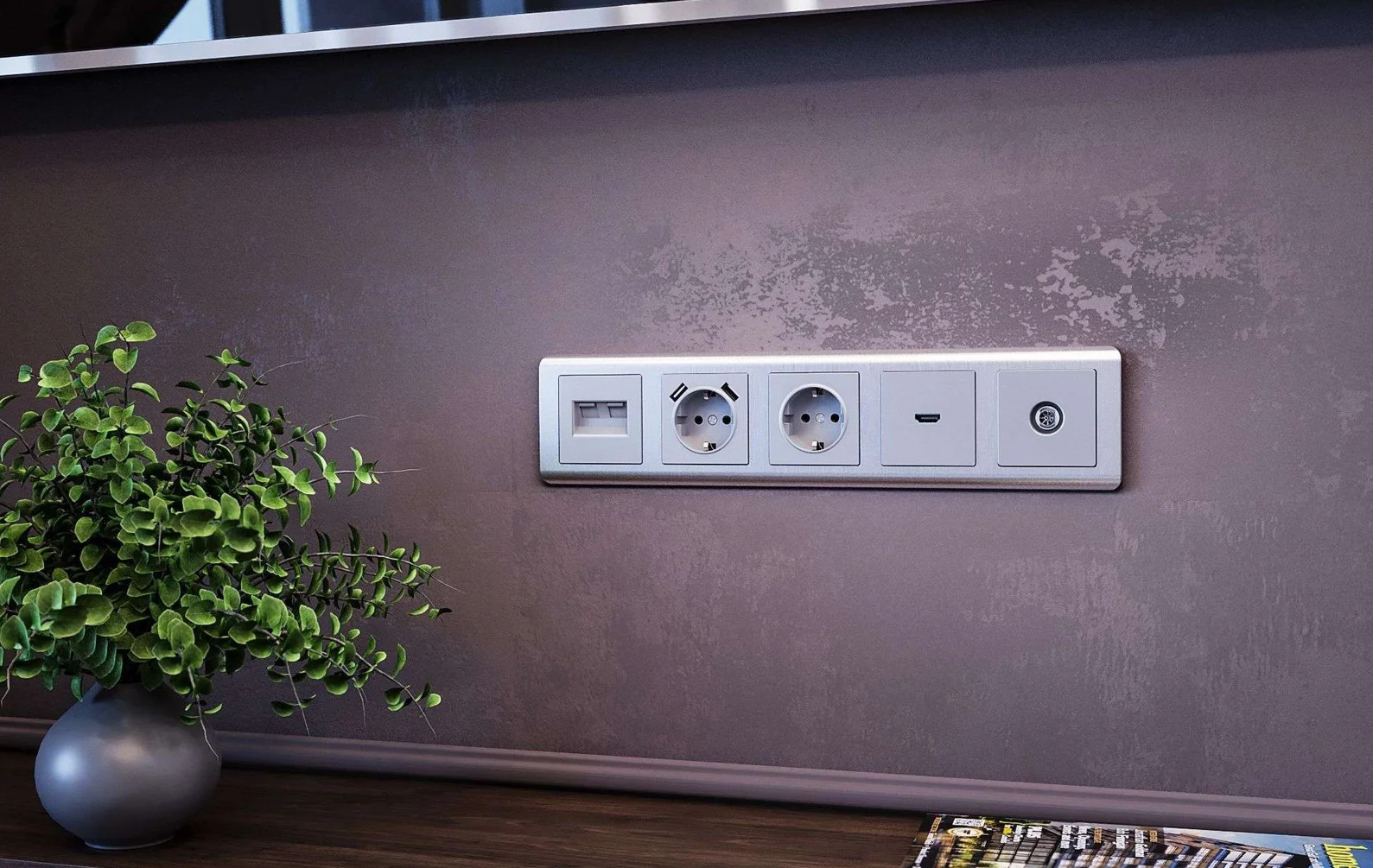

ТВ-зона

Перед разметкой определите:

• место крепления телевизора;

• тумбу или подвесную мебель;

• расположение приставки;

• медиаплеер;

• игровую консоль;

• акустику;

• роутер;

• телевизионное соединение;

• интернет;

• дополнительное питание для подсветки;

• место для будущего оборудования.

За настенным телевизором нужен компактный блок. Его положение выбирают так, чтобы корпус экрана закрывал механизмы, но доступ сохранялся после снятия телевизора с крепления. Для приставок и роутера делают отдельную группу около тумбы. Не стоит прятать все подключения строго за экраном: крупные адаптеры и провода займут пространство между стеной и корпусом.

Диванная группа

Около дивана нужны свободные места для:

• зарядки телефона;

• ноутбука;

• торшера;

• настольной лампы;

• увлажнителя;

• пылесоса;

• временного подключения проектора;

• сезонного освещения.

Если диван стоит не у стены, решение продумывают до устройства напольного покрытия. Видимые удлинители через проход быстро становятся постоянной проблемой.

Рабочий уголок

Даже небольшой стол в гостиной требует отдельного блока. Минимальный состав зависит от техники: ноутбук, монитор, лампа, зарядка, принтер, колонки, роутер. Для стационарного компьютера предусматривают больше мест и удобную организацию проводов.

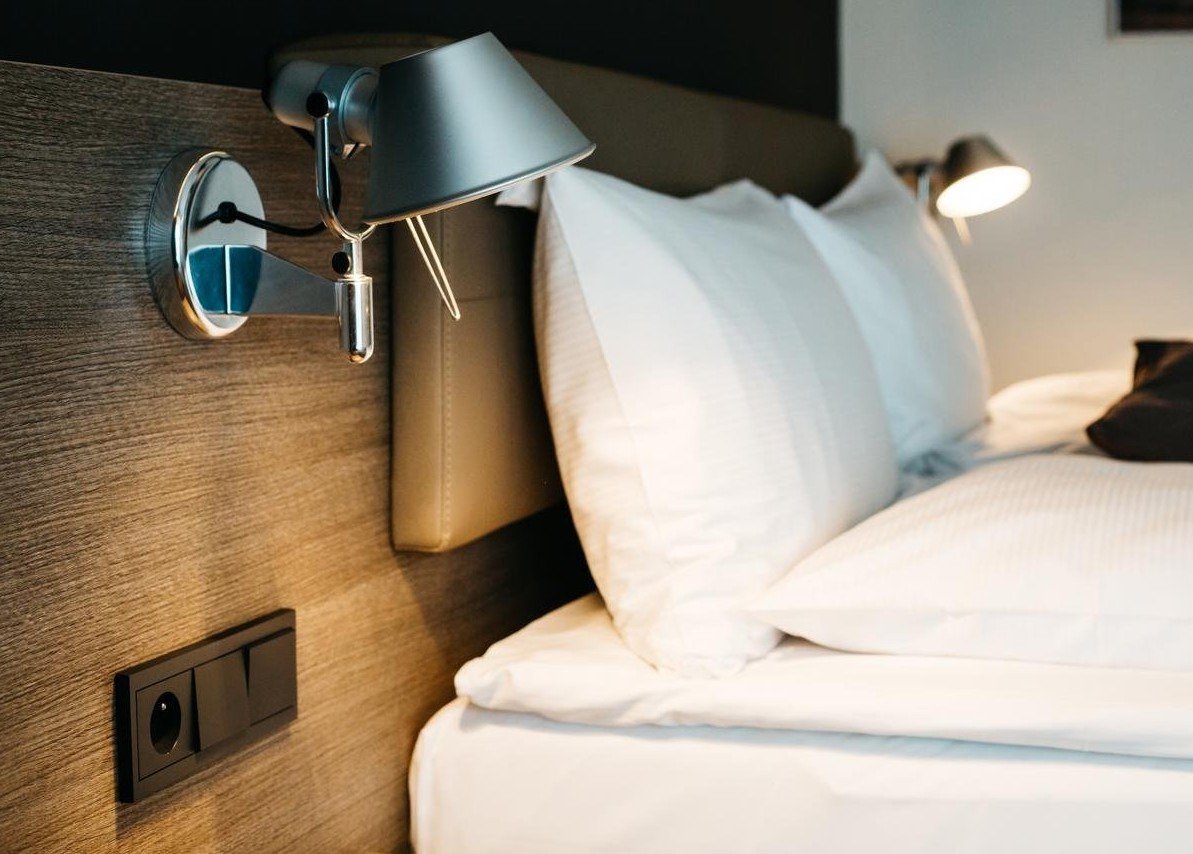

План розеток в спальне

В спальне основное внимание уделяют кровати. До нанесения электрических точек нужно зафиксировать ширину изголовья, размеры тумб и высоту матраса. Если позже заменить кровать на более широкую, блоки могут оказаться за мебелью.

Для каждой стороны кровати проверяют:

• зарядку телефона;

• настольную лампу;

• бра;

• электронные часы;

• увлажнитель;

• ноутбук;

• дополнительный выключатель общего света;

• управление подсветкой.

У входа устанавливают основной выключатель, а рядом с кроватью предусматривают управление основным или локальным освещением. Это особенно удобно в комнате с несколькими сценариями: потолочный свет, бра, подсветка шкафа, ночное освещение.

Дополнительные места нужны:

• у туалетного столика для фена и приборов ухода;

• рядом с телевизором;

• около шкафа с подсветкой;

• у кондиционера;

• у рабочего стола;

• в свободной части стены для уборки.

План розеток в детской

Детскую проектируют с запасом. В первые годы ребёнку нужны ночник, увлажнитель и зарядка для бытовых устройств. Затем появляются письменный стол, компьютер, монитор, принтер, колонка, игровая консоль и дополнительные гаджеты.

Важно учесть:

• будущую перестановку мебели;

• защитные шторки;

• письменный стол;

• настольную лампу;

• компьютер;

• монитор;

• зарядные устройства;

• ночник;

• игровую технику;

• телевизор;

• свободное место для уборки;

• безопасный доступ к выключателю.

У рабочего стола лучше сразу предусмотреть блок с резервом. Детская техника меняется быстрее, чем мебель и отделка. Несколько свободных мест уменьшают потребность в тройниках под столом.

План розеток в кабинете

Домашний кабинет требует самого большого запаса после кухни. Даже при работе на ноутбуке постепенно появляются монитор, лампа, принтер, зарядка, колонки, роутер, сетевое хранилище и дополнительное оборудование.

Составьте отдельный перечень:

Оборудование	Постоянное подключение	Резерв рядом	Примечание
Системный блок	Да	Да	Разместить нижний блок
Монитор	Да	Да	Для второго экрана оставить дополнительное место
Ноутбук	Нет	Да	Удобен верхний блок над столом
Настольная лампа	Да	Да	Не занимать последнее свободное место
Принтер	Да	Нет	Проверить длину кабеля и расположение тумбы
Роутер	Да	Да	Добавить интернет-соединение
Источник бесперебойного питания	Да	Нет	Согласовать состав подключаемой техники
Зарядки	Нет	Да	Оставить свободные места над столом

Стационарное оборудование удобно подключать в нижний блок. Для ноутбука, телефона и временной техники используют верхний блок над столешницей или сбоку от неё. Провода не должны пересекать пространство для ног.

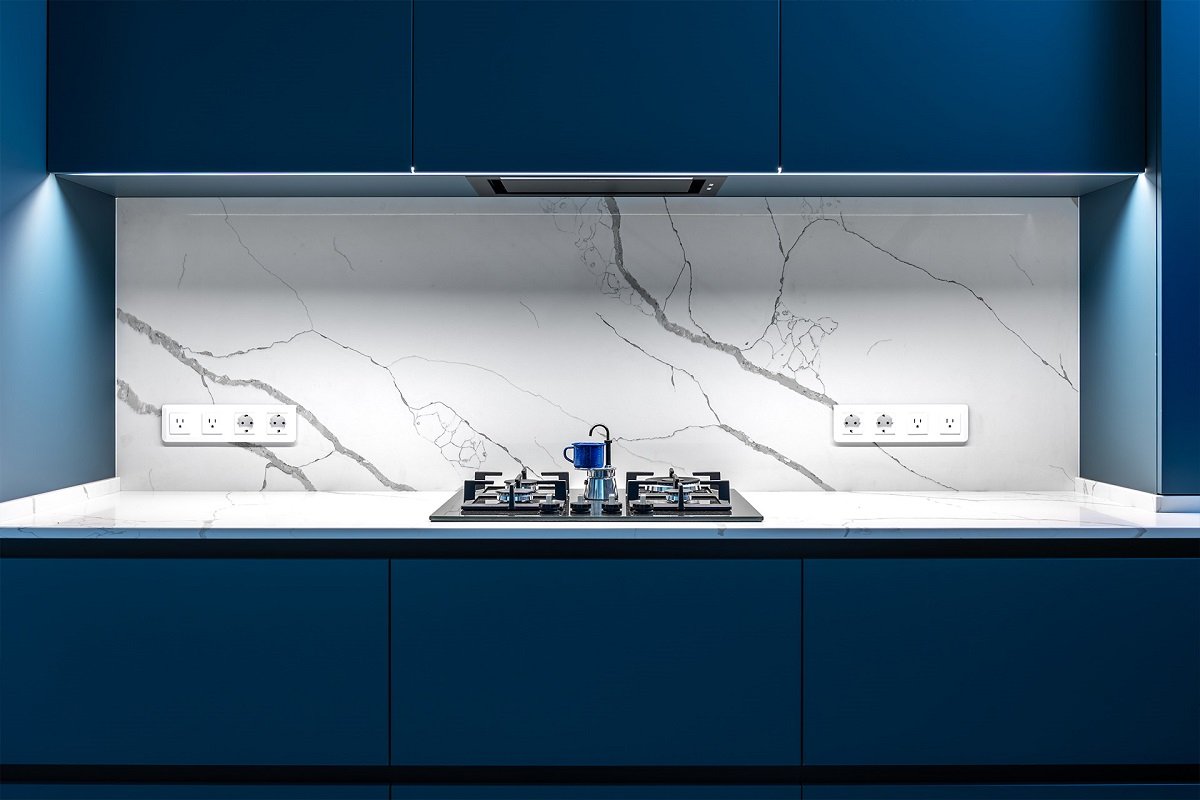

План розеток на кухне

Кухня требует отдельного листа. Здесь одновременно учитывают мебель, встроенную технику, воду, вентиляцию, освещение, рабочую поверхность и приборы, которые постоянно меняются местами.

Начинать разметку до утверждения гарнитура нельзя. Даже небольшое изменение ширины шкафа смещает доступную сервисную зону. Если механизм окажется за корпусом посудомоечной машины или за выдвижным ящиком, подключение станет неудобным.

Шаг 1. Зафиксируйте конфигурацию гарнитура

На плане укажите:

• длину стены;

• нижние модули;

• верхние шкафы;

• пеналы;

• мойку;

• варочную панель;

• столешницу;

• фартук;

• остров;

• обеденную зону;

• вытяжку;

• холодильник;

• духовку;

• посудомоечную машину;

• микроволновую печь;

• подсветку рабочей поверхности.

После этого отметьте места доступа к подключениям. Сервисный доступ важнее симметрии.

Шаг 2. Выпишите встроенную и стационарную технику

Прибор	Что отметить	Где сохранить доступ	Что согласовать со специалистом
Холодильник	Габариты, место корпуса, длину шнура	Сбоку, в соседнем модуле или другой доступной зоне	Линию и способ подключения
Духовой шкаф	Пенал или нижний модуль	В соседнем доступном пространстве	Нагрузку и выделение линии
Варочная панель	Место установки в столешнице	По проекту подключения	Кабель, защиту и способ соединения
Посудомоечная машина	Корпус, шланги, соседние шкафы	Не за корпусом техники	Размещение относительно воды
Вытяжка	Высоту и трассу воздуховода	В верхней зоне после проверки мебели	Тип подключения
Микроволновая печь	Встроенное или настольное размещение	Рядом с модулем	Доступ для отключения
Кофемашина	Постоянное или временное размещение	Над столешницей или в модуле	Удобство обслуживания
Измельчитель	Мойку и пространство тумбы	В доступной части шкафа	Защиту и совместимость с сантехникой
Подсветка	Верхние шкафы и фартук	В зоне драйвера и выключателя	Схему управления

Шаг 3. Посчитайте приборы на столешнице

Типичная ошибка — предусмотреть только чайник и микроволновую печь. Через несколько месяцев на столешнице появляются кофемашина, тостер, блендер, мультиварка и зарядка телефона.

Проверьте:

• чайник;

• кофемашину;

• тостер;

• блендер;

• миксер;

• мультиварку;

• аэрогриль;

• хлебопечку;

• кухонный комбайн;

• зарядку телефона;

• ноутбук;

• временное подключение техники.

Распределите блоки по рабочей поверхности. Не собирайте все механизмы в одном месте, если столешница разделена мойкой или варочной панелью.

Шаг 4. Проверьте остров и обеденную зону

На кухонном острове и около стола могут понадобиться:

• питание для мелкой техники;

• зарядка ноутбука;

• зарядка телефона;

• декоративное освещение;

• подключение кофемашины;

• розетка для уборки;

• встроенный выдвижной блок.

Такие решения предусматривают до чистовой отделки пола.

Шаг 5. Отдельно обсудите нагрузки

Размещение точек и электротехнический расчёт — разные задачи. Варочную панель, духовку, посудомоечную машину и другую мощную технику заносят в отдельную таблицу. Сечение кабеля, защитную автоматику и распределение линий определяет специалист.

План розеток в ванной и санузле

В ванной сначала наносят сантехнику: ванну, душевую зону, раковину, унитаз, стиральную машину, сушильную машину, шкафы и зеркало. После этого отмечают предполагаемые места электрических точек и передают схему специалисту для проверки.

Проверьте оборудование:

• стиральную машину;

• сушильную машину;

• водонагреватель;

• фен;

• электробритву;

• электрическую зубную щётку;

• зеркало с подсветкой;

• вытяжку;

• тёплый пол;

• полотенцесушитель;

• подсветку мебели.

В помещении с водой нельзя переносить бытовые решения из спальни или гостиной без проверки. Конкретное место установки, степень защиты оборудования и состав защитной автоматики согласуют до монтажа.

Для стиральной и сушильной машин сохраняют доступ к отключению. Механизм не должен оказаться за корпусом техники в зоне, куда невозможно добраться без демонтажа.

План розеток на лоджии и балконе

Лоджию часто начинают использовать как кабинет, место отдыха или зону хранения уже после ремонта. Поэтому даже при минимальном оснащении стоит проверить будущие сценарии.

Понадобиться могут:

• рабочий ноутбук;

• монитор;

• настольная лампа;

• зарядка телефона;

• сезонное освещение;

• пылесос;

• обогреватель;

• увлажнитель;

• декоративная подсветка;

• оборудование для хранения и ухода за растениями.

На неотапливаемой лоджии условия отличаются от жилой комнаты. Исполнение оборудования и допустимость размещения проверяет специалист с учётом температуры, влажности и конструкции помещения.

Освещение и выключатели

План розеток нельзя готовить отдельно от освещения. Мебель, дверные полотна и маршруты движения влияют на расположение выключателей.

Для каждой комнаты выпишите источники света:

Помещение	Основной свет	Дополнительный свет	Где управлять	Что проверить
Прихожая	Потолочный светильник	Подсветка зеркала	У входа и в конце коридора	Дверь не перекрывает выключатель
Гостиная	Люстра или трековая система	Торшер, бра, подсветка ТВ	У входа и по сценарию	Раздельное управление зонами
Спальня	Потолочный свет	Бра, подсветка шкафа	У входа и рядом с кроватью	Удобство ночного управления
Детская	Основной свет	Настольная лампа, ночник	У входа и в рабочей зоне	Безопасный доступ
Кухня	Потолочный свет	Подсветка столешницы, обеденной зоны	У входа и рядом с рабочей зоной	Разделение сценариев
Ванная	Основной свет	Зеркало, мебельная подсветка	По проекту	Согласование размещения
Лоджия	Потолочный свет	Рабочая лампа	У входа	Условия эксплуатации

Где полезно управление из нескольких мест

• длинный коридор;

• спальня;

• лестница;

• проходная гостиная;

• кухня-гостиная с несколькими входами;

• комната с несколькими функциональными зонами.

На плане отмечают не только выключатели, но и связь с конкретными светильниками. Иначе во время монтажа останется неясно, какая клавиша чем управляет.

Интернет, телевизор и другие слаботочные соединения

После расстановки силовых точек подготовьте отдельный слой слаботочных соединений. Его удобно проверять вместе с мебелью и техникой.

Отметьте:

• место роутера;

• интернет-розетки;

• телевизионные соединения;

• мультимедийные линии;

• акустические выводы;

• домофон;

• видеонаблюдение;

• датчики;

• электрокарнизы;

• выводы для кондиционеров;

• оборудование умного дома;

• резервные трассы.

Роутер не стоит прятать в случайном дальнем углу только потому, что там осталась свободная розетка. Его место определяют заранее: рядом нужны питание, входящий кабель и доступ для обслуживания.

В ТВ-зоне полезно разделить питание и слаботочные подключения на схеме. Монтажнику будет проще сохранить порядок и подготовить аккуратный вывод за мебелью.

Как подготовить чертёж для электрика

После расстановки всех элементов нужно превратить эскиз в рабочий документ.

Шаг 1. Уберите лишние декоративные детали

На схеме оставляют мебель, которая влияет на доступ: шкафы, кровати, диваны, столы, кухонные модули и стационарную технику. Декор, мелкие предметы и сложные текстуры мешают чтению.

Шаг 2. Проверьте координаты

У каждой важной точки должны быть:

• высота от чистового пола;

• горизонтальная привязка;

• назначение;

• состав блока;

• примечание по доступу;

• связь с мебелью или техникой.

Шаг 3. Разделите слои

Подготовьте отдельные версии:

1. Мебель и розетки.

2. Освещение и выключатели.

3. Слаботочные соединения.

4. Кухня.

5. Стационарная техника.

6. Примечания и спорные места.

Шаг 4. Проверьте каждую комнату по маршруту

Мысленно пройдите по квартире:

• войдите в прихожую;

• включите свет;

• поставьте телефон на зарядку;

• подключите пылесос;

• сядьте на диван;

• включите телевизор;

• зарядите ноутбук;

• приготовьте еду;

• воспользуйтесь феном;

• лягте в кровать;

• выключите свет, не вставая.

Такой проход быстро показывает неудобные места.

Шаг 5. Передайте схему специалисту до начала работ

Электрик проверит:

• группы потребителей;

• допустимые нагрузки;

• линии мощной техники;

• защитную автоматику;

• размещение в ванной;

• техническую реализуемость;

• трассы;

• монтажные ограничения.

Как составить план розеток в Дизайн Интерьера 3D

Дизайн Интерьера 3D подходит для самостоятельной подготовки планировки квартиры, расстановки мебели и создания наглядной схемы электрики. Работу удобно выполнять в одном проекте: сначала построить помещения, затем расставить интерьер и только после этого перейти к электрическим точкам.

Шаг 1. Создайте основу квартиры

После запуска выберите подходящий вариант:

• Начать проект с нуля;

• создать проект на основе готового плана;

• загрузить изображение чертежа как подложку.

При работе с нуля последовательно нанесите внешние стены и перегородки. Затем добавьте двери и окна. Проверьте размеры помещений и ширину проёмов.

Шаг 2. Добавьте мебель и технику

Расставьте:

• кухонный гарнитур;

• шкафы;

• диван;

• кровати;

• тумбы;

• письменные столы;

• телевизор;

• холодильник;

• духовку;

• стиральную машину;

• другую стационарную технику.

Параметры выбранного объекта редактируются в панели Свойства. На этом этапе важно проверить не красоту интерьера, а доступ к стенам и реальное расположение оборудования.

Шаг 3. Перейдите к розеткам

Откройте режим Розетки. Выберите подходящий элемент и разместите его на стене. В проекте используются разные типы точек, включая обычные силовые механизмы и специализированные варианты. Для соседних механизмов можно собрать единый блок.

Для каждого элемента проверьте:

• стену;

• высоту;

• расстояние до угла;

• связь с мебелью;

• доступ после установки техники;

• назначение.

Шаг 4. Добавьте выключатели и освещение

Перейдите в режимы:

• Выключатели;

• Освещение.

Разместите выключатели у дверей, около кровати и в проходных зонах. Затем нанесите потолочные светильники, бра и подсветку.

Шаг 5. Соедините элементы

Откройте режим Электропроводка. Нанесите линии между элементами схемы. На этом этапе формируется наглядный чертёж для обсуждения со специалистом.

Не используйте автоматически нарисованный маршрут как окончательное монтажное решение без проверки электрика. Программа помогает подготовить понятную схему, а техническую часть утверждает специалист.

Шаг 6. Проверьте проект в 3D

Используйте внутренний просмотр, чтобы увидеть расположение механизмов относительно мебели. Это помогает обнаружить:

• розетку за шкафом;

• слишком низкий блок над тумбой;

• неудобную точку рядом с диваном;

• подключение за встроенной техникой;

• выключатель, перекрытый дверью.

Шаг 7. Подготовьте документ

После проверки сохраните проект и экспортируйте схему для печати. На распечатке должны быть видны мебель, электрические точки, линии и подписи.

Плюсы

• Планировка, мебель и электрические точки находятся в одном проекте.

• Есть отдельные режимы для розеток, выключателей, освещения и проводки.

• Расположение удобно проверять в объёмном виде.

• Можно загрузить готовый план как основу.

• Подходит для самостоятельной подготовки схемы квартиры.

• Блоки легко привязать к мебели и технике.

• Получившийся документ удобно обсуждать с электриком.

Минусы

• Технические расчёты и подбор защитной автоматики всё равно передаются специалисту.

• Для точной схемы нужно сначала аккуратно построить квартиру и расставить мебель.

• Перегруженный проект требует разделения на несколько листов.

• Автоматически созданный визуальный маршрут не заменяет согласованную монтажную трассу.

Как сделать схему в Мой Дом 3D

Мой Дом 3D подходит для планировки помещений и подготовки инженерных схем. В одном проекте можно построить дом или квартиру, расставить мебель, перейти в раздел коммуникаций, добавить электрические элементы и сформировать смету.

Шаг 1. Постройте помещения

Нанесите стены, перегородки, оконные и дверные проёмы. При работе с частным домом добавьте этажи и лестницы. Размеры помещений проверьте до расстановки мебели.

Шаг 2. Расставьте интерьер

Добавьте:

• шкафы;

• кухонные модули;

• диваны;

• кровати;

• письменные столы;

• сантехнику;

• стационарную технику;

• светильники.

Выбранные элементы настраиваются через Свойства. Важно добиться реалистичной расстановки: после перехода к коммуникациям именно мебель покажет, где останется доступ к механизмам.

Шаг 3. Перейдите в раздел Коммуникации

Для плана электрики используются режимы:

• Выключатели;

• Розетки;

• Освещение;

• Электропроводка.

Сначала нанесите щит и основные элементы, затем соедините их линиями.

Шаг 4. Разместите розетки

Выберите нужную точку и установите её на стену. Для соседних механизмов удобно формировать блоки из двух или трёх элементов. В проекте можно отразить разные назначения: силовое подключение, USB, антенну и LAN.

Для каждого блока задайте индивидуальную высоту. Над кухонной столешницей, у письменного стола, рядом с кроватью и за телевизором используются разные привязки.

Шаг 5. Добавьте выводы

Для подключения оборудования предусмотрите подходящие элементы:

• Вывод провода 220В;

• Вывод провода освещения.

Они нужны там, где обычная розетка не соответствует выбранному способу подключения оборудования.

Шаг 6. Разместите освещение и выключатели

Нанесите потолочные светильники, бра, подсветку и выключатели. Проверьте открывание дверей и доступ к каждой точке управления.

Шаг 7. Добавьте линии

В режиме Электропроводка соедините элементы. Линии помогают обсудить будущую трассу и убедиться, что на схеме нет пропущенных устройств.

Шаг 8. Добавьте пояснения

Для подписей используйте Добавить → Добавить текст. Подпишите:

• высоты;

• состав блоков;

• назначение выводов;

• технику;

• спорные места;

• отдельные примечания для электрика.

Шаг 9. Откройте смету

В разделе Смета проверьте материалы и работы. Список можно корректировать вручную и дополнять собственными позициями. Смета помогает предварительно оценить объём проекта, но окончательный перечень материалов формируют после согласования технической части.

Плюсы

• Подходит для квартиры и частного дома.

• Планировка, интерьер и коммуникации находятся в одном проекте.

• Есть отдельный раздел для электрических элементов.

• Можно размещать блоки с разными типами подключений.

• Высота настраивается индивидуально.

• Подписи добавляются прямо на схему.

• Есть расчёт сметы.

• Результат удобно использовать при обсуждении работ.

Минусы

• Перед созданием схемы требуется аккуратно построить помещения.

• Большой дом лучше разделять на отдельные листы по этажам и системам.

• Смета требует проверки после утверждения технического решения.

• Финальные трассы, кабели и защитную автоматику определяет специалист.

Как подготовить электрический план в Remplanner

Remplanner подходит для подготовки ремонтных чертежей в браузере. В сервисе можно создать план помещений, разместить электрические точки, нанести линии и получить отдельные листы по электрике.

Шаг 1. Создайте план стен

Нанесите помещения по размерам. Проверьте углы, ниши, дверные и оконные проёмы. Ошибка в геометрии повлияет на все последующие привязки.

Шаг 2. Добавьте щит

Отметьте его местоположение. Для квартиры щит обычно показывают на отдельном листе вместе с электрическими точками и линиями.

Шаг 3. Расставьте розетки

Добавьте механизмы на стены и выберите тип в панели параметров. Для помещений с особыми условиями используйте соответствующее исполнение после согласования со специалистом.

Шаг 4. Добавьте освещение и выключатели

Подготовьте отдельный лист или слой. Нанесите:

• светильники;

• выключатели;

• связи между точками управления и освещением;

• выводы;

• пояснения.

Шаг 5. Разделите силовые и слаботочные элементы

Сделайте отдельные планы:

• розетки и щит;

• слаботочные соединения;

• освещение и выключатели;

• кондиционеры;

• тёплый пол.

Разделение уменьшает перегрузку чертежа.

Шаг 6. Нанесите линии

Соедините точки с щитом и проверьте маршруты. Сервис помогает подсчитать длины кабелей и подготовить документы для печати.

Шаг 7. Распечатайте комплект

Перед передачей электрику проверьте:

• привязки;

• высоты;

• назначение каждой точки;

• мебель;

• технику;

• отдельные листы;

• примечания.

Плюсы

• Работает в браузере.

• Ориентирован на комплект ремонтных чертежей.

• Электрику удобно разделять на несколько планов.

• Можно нанести силовые и слаботочные элементы.

• Есть подсчёт длины кабелей.

• Результат подходит для печати и обсуждения со специалистом.

• Удобно вести проект квартиры по листам.

Минусы

• Требуется внимательно заполнять все слои.

• Для быстрого эскиза интерфейс избыточен.

• Без расстановки мебели электрический лист остаётся неполным.

• Подсчёт материалов нужно проверять после утверждения групп и трасс.

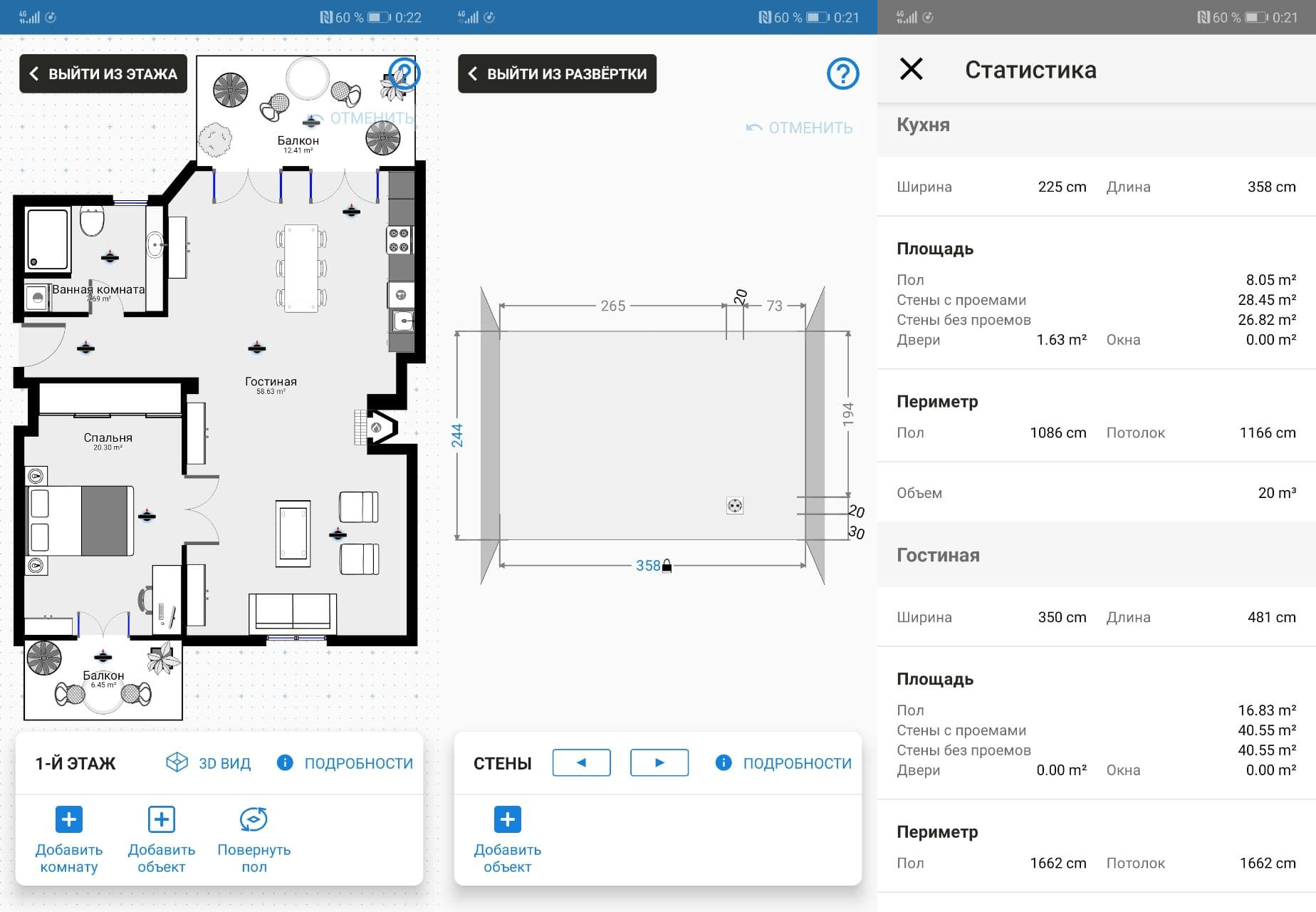

Как подготовить обмерную основу в magicplan

magicplan удобно использовать на начальном этапе. Мобильное приложение помогает собрать план помещений во время обмера и подготовить основу для дальнейшей детализации.

Шаг 1. Создайте объект

Добавьте квартиру или дом, затем создайте этаж. Поочерёдно внесите помещения.

Шаг 2. Проверьте размеры

После построения комнаты сравните длины стен с ручными измерениями. Отдельно отметьте:

• дверные проёмы;

• окна;

• ниши;

• выступы;

• короба;

• сантехнические зоны;

• оборудование, влияющее на планировку.

Шаг 3. Зафиксируйте мебель и технику

На обмерном этапе достаточно нанести крупные элементы:

• кухонный гарнитур;

• шкафы;

• кровати;

• диван;

• столы;

• стиральную машину;

• холодильник;

• сантехнику.

Шаг 4. Передайте основу в основной редактор

Детальную схему розеток удобнее продолжить в редакторе, где доступны электрические элементы, подписи и листы для печати. Обмерная основа уменьшает риск ошибок в размерах.

Плюсы

• Удобно работать непосредственно в квартире.

• План создаётся на смартфоне.

• Подходит для первичного обмера.

• Помогает собрать основу для дальнейшей детализации.

• Упрощает фиксацию дверей, окон и сложных участков.

• Полезен перед началом работы в настольной программе.

Минусы

• Для подробной рабочей схемы электрики удобнее использовать специализированный редактор.

• Размеры после построения нужно проверять ручными измерениями.

• Большой проект требует аккуратного переноса данных.

• Итоговый чертёж для электрика лучше готовить в программе с отдельными электрическими режимами.

Другие программы для планирования квартиры и электрики

Для основной работы достаточно выбрать один подробный сценарий: Дизайн Интерьера 3D, Мой Дом 3D или Remplanner. Дополнительные инструменты полезны для отдельных этапов: обмеров, планировки мебели, технической документации или профессионального проектирования.

Программа	Для какой задачи подходит	Что учитывать
Planoplan	Планировка помещений, расстановка мебели, визуальная проверка интерьера, подготовка технической документации	Электрический лист нужно сверять с мебелью и техническим заданием
RoomSketcher	Создание 2D-плана с электрическими символами и аннотациями	Подходит для аккуратной графической схемы; технические расчёты выполняются отдельно
Floorplanner	Создание планировки, импорт подложки, нанесение символов, текста и линий	Полезен для визуального листа с условными обозначениями
Planner 5D	Расстановка мебели и проверка планировки в 2D и 3D	Подходит для подготовительного этапа перед созданием инженерной схемы
AutoCAD	Ручное черчение по слоям, блоки, размеры, подписи, линии, листы	Требует уверенной работы с чертежами и собственной системы обозначений
Revit	Профессиональная BIM-модель здания и координация инженерной документации	Рационален для специалистов и сложных объектов
nanoCAD	Подготовка 2D-чертежей, слоёв, размеров, подписей и документации	Подходит пользователям с навыками технического черчения
PRO100	Детальная проработка мебели и кухонных модулей	Полезен перед разметкой кухонных точек и встроенной техники
Sweet Home 3D	План квартиры и расстановка мебели в 2D и 3D	Подходит для подготовки основы и проверки доступа к стенам
SketchUp	Объёмное моделирование сложной мебели, кухни и нестандартных элементов	Разметку электрики нужно организовать вручную
magicplan	Мобильный обмер и первичный план помещений	Для выпуска рабочего электрического листа потребуется основной редактор

Как выбрать программу

Для самостоятельного ремонта выбор зависит не от числа функций, а от результата, который нужно получить.

Для квартиры и первого проекта

Подойдут:

• Дизайн Интерьера 3D;

• Мой Дом 3D.

Обе программы позволяют связать планировку с мебелью и электрическими точками. Это важно для человека, который хочет не только нарисовать значки, но и проверить их положение относительно интерьера.

Для комплекта ремонтных листов

Подойдёт:

• Remplanner.

Сервис удобен при разделении проекта на отдельные планы и печати комплекта документации.

Для обмера квартиры

Подойдёт:

• magicplan.

Приложение помогает собрать основу непосредственно на объекте.

Для профессиональной документации

Подойдут:

• AutoCAD;

• Revit;

• nanoCAD.

Эти решения требуют навыков технического проектирования. Для небольшой квартиры их используют специалисты или подготовленные пользователи.

Типовые ошибки при составлении плана

Ошибка 1. Нанести розетки до расстановки мебели

Последствие: механизмы оказываются за шкафами, кроватью и диваном.

Решение: сначала утвердить планировку, затем размещать электрические точки.

Ошибка 2. Посчитать только стационарную технику

Последствие: для ноутбука, зарядок, пылесоса и сезонных приборов остаются тройники.

Решение: отдельно выписать регулярные, временные и резервные сценарии.

Ошибка 3. Поставить подключения строго за встроенной техникой

Последствие: для отключения прибора требуется демонтаж мебели.

Решение: вынести подключение в доступную сервисную зону и проверить её с проектировщиком кухни.

Ошибка 4. Не подписать высоты

Последствие: монтажник выбирает положение по своему усмотрению, а блоки не совпадают с мебелью.

Решение: указывать высоту от чистового пола до центра каждого механизма или блока.

Ошибка 5. Забыть слаботочные соединения

Последствие: рядом с телевизором и роутером появляются видимые кабели.

Решение: выпустить отдельный лист с интернетом, телевизионными соединениями и мультимедийными выводами.

Ошибка 6. Не предусмотреть управление светом у кровати

Последствие: для выключения общего света приходится вставать.

Решение: продумать проходное управление и отдельные сценарии освещения.

Ошибка 7. Сделать один перегруженный лист

Последствие: подписи и линии накладываются друг на друга.

Решение: разделить розетки, освещение, слаботочные соединения и кухню.

Ошибка 8. Не проверить открывание дверей

Последствие: выключатель оказывается за дверным полотном или шкафом.

Решение: показать направление открывания дверей и фасадов.

Ошибка 9. Забыть хозяйственные приборы

Последствие: пылесос, робот-пылесос, сушилка для обуви и утюг подключаются через удлинители.

Решение: пройти по квартире с отдельным списком бытовых сценариев.

Ошибка 10. Не оставить резерв

Последствие: новое устройство сразу занимает последнее свободное место.

Решение: добавлять запас у стола, дивана, кровати, телевизора и кухонной столешницы.

Ошибка 11. Считать визуальную схему готовым техническим проектом

Последствие: не учитываются нагрузка, защитная автоматика и ограничения монтажа.

Решение: передать готовую функциональную схему специалисту для электротехнической проверки.

Итоговый чек-лист

Перед утверждением плана проверьте каждый пункт.

Основа квартиры

• Стены построены по размерам.

• Двери и окна нанесены.

• Направление открывания дверей показано.

• Ниши, короба и выступы отмечены.

• Уровень чистового пола учтён.

Мебель

• Кухонный гарнитур утверждён.

• Кровати и тумбы расставлены.

• Шкафы нанесены.

• Диван и ТВ-зона зафиксированы.

• Рабочие столы показаны.

• Сантехника размещена.

• Открывание фасадов проверено.

Техника

• Холодильник отмечен.

• Духовой шкаф отмечен.

• Варочная панель отмечена.

• Посудомоечная машина отмечена.

• Стиральная машина отмечена.

• Сушильная машина отмечена.

• Телевизоры отмечены.

• Роутер отмечен.

• Компьютеры и мониторы отмечены.

• Кондиционеры отмечены.

• Робот-пылесос отмечен.

• Вертикальный пылесос отмечен.

Розетки

• У кровати есть доступные блоки.

• У дивана есть свободные места.

• В рабочей зоне есть резерв.

• На кухонной столешнице хватает свободных мест.

• Подключения встроенной техники доступны.

• В прихожей есть точка для уборки.

• На лоджии учтён будущий сценарий использования.

• Высоты подписаны.

• Горизонтальные привязки подписаны.

• Состав блоков указан.

Свет и выключатели

• Основной свет нанесён.

• Локальный свет нанесён.

• Подсветка кухни учтена.

• Бра отмечены.

• Подсветка зеркала отмечена.

• Выключатели находятся со стороны дверной ручки.

• Проходное управление предусмотрено там, где оно нужно.

• Каждая клавиша связана с понятным сценарием.

Слаботочные соединения

• Интернет отмечен.

• ТВ-соединения отмечены.

• Место роутера выбрано.

• Домофон учтён.

• Мультимедийные линии проверены.

• Выводы для умного дома отмечены.

• Кондиционеры и электрокарнизы учтены.

Перед монтажом

• Электрические точки разделены по листам.

• Кухня вынесена на отдельную схему.

• Ванная проверена специалистом.

• Мощная техника вынесена в отдельный перечень.

• Сечение кабелей определяет специалист.

• Защитную автоматику подбирает специалист.

• Линии и группы проверены.

• Чертежи распечатаны.

• Финальная версия согласована до штробления стен.

Заключение

Грамотный план розеток начинается с повседневных привычек, а не с условных обозначений. Нужно понять, где человек спит, работает, готовит, заряжает устройства, включает свет и хранит бытовую технику. Затем эти сценарии связывают с мебелью, стационарным оборудованием и точными размерами квартиры.

Для самостоятельной подготовки удобно использовать Дизайн Интерьера 3D, Мой Дом 3D или Remplanner. В них схема создаётся поверх планировки, поэтому ошибки видны до начала ремонта. magicplan помогает подготовить обмерную основу на объекте.

Финальный документ должен содержать мебель, технику, высоты, привязки, подписи, розетки, выключатели, освещение и слаботочные соединения. После этого функциональную схему передают электрику, который проверяет техническую часть и превращает продуманную планировку в безопасное монтажное решение.
