Проектирование электрики начинается задолго до штробления стен и прокладки кабеля. Сначала требуется определить расположение мебели и стационарной техники, расставить розетки и выключатели, продумать сценарии освещения, разделить потребителей по группам, выбрать место для щита и нанести трассы на план. Для частного дома к этому добавляются вводное оборудование, наружное освещение, линии хозяйственных построек, слаботочные сети и резервные выводы.

Одной универсальной программы для всех этапов нет. Интерьерные планировщики помогают увидеть электроточки в контексте мебели и отделки. Расчетные утилиты подбирают сечение кабеля и защитные устройства. Редакторы схем нужны для аккуратной документации. Профессиональные CAD- и BIM-системы объединяют оборудование, трассы, нагрузки, спецификации и чертежи.

Для ремонта квартиры достаточно понятного монтажного плана с привязками. Для строительства дома нужен комплект документов с группами, кабельными линиями и щитом. Для коммерческого объекта требуется полноценный инженерный проект с проверкой расчетов и выпуском рабочей документации.

Какие документы понадобятся перед монтажом

Даже небольшой проект электропроводки состоит из нескольких частей. Смешивать все обозначения на одном листе неудобно: чертеж быстро становится перегруженным, а монтажнику приходится постоянно уточнять детали.

Практичный комплект включает:

1. План розеток. На нем указывают количество постов, назначение, высоту установки, расстояния от углов, дверных проемов и мебели.

2. План выключателей. Здесь отмечают одно-, двух- и трехклавишные модели, проходные переключатели, управление группами света и привязки к дверям.

3. Схему освещения. На отдельном листе размещают люстры, точечные светильники, бра, подсветку, трековые системы и наружные приборы.

4. План силовых линий. Для варочной панели, духового шкафа, кондиционеров, водонагревателя, стиральной машины и другого мощного оборудования выделяют самостоятельные группы.

5. План слаботочных сетей. Интернет, телевидение, домофон, видеонаблюдение, датчики и акустические кабели прокладывают отдельно от силовой проводки.

6. Схему электрощита. На ней фиксируют ввод, автоматы, устройства защитного отключения, дифференциальные автоматы, реле напряжения, контакторы и резервные модули.

7. Однолинейную схему. Она показывает логику распределения питания между группами.

8. Ведомость материалов. В нее входят кабели, подрозетники, коробки, гофра, автоматы, щит, клеммы, крепеж и установочные изделия.

9. Монтажные привязки. Размеры позволяют перенести проект на стены без догадок и повторных согласований.

Ответственный проект проверяют по действующим нормативам. Программа ускоряет подготовку документов, но не отменяет инженерный расчет, требования электробезопасности и проверку решений специалистом.

Как выбрать подходящий инструмент

Перед установкой программы полезно определить конечный результат.

Задача	Подходящий класс программ	Рекомендуемые решения
Расставить розетки и выключатели в квартире	Интерьерный планировщик	Дизайн Интерьера 3D, Remplanner
Подготовить электрику частного дома вместе с инженерными сетями	Домашний проектировщик	Мой Дом 3D
Рассчитать сечение кабеля и параметры линии	Расчетная утилита	Электрик
Быстро начертить понятную схему	Редактор электрических схем	ProfiCAD, sPlan, QElectroTech
Выпустить профессиональную документацию	Электротехническая CAD-система	AutoCAD Electrical, nanoCAD BIM Электро, EPLAN Electric P8
Работать с моделью здания	BIM-система	Renga, nanoCAD BIM Электро

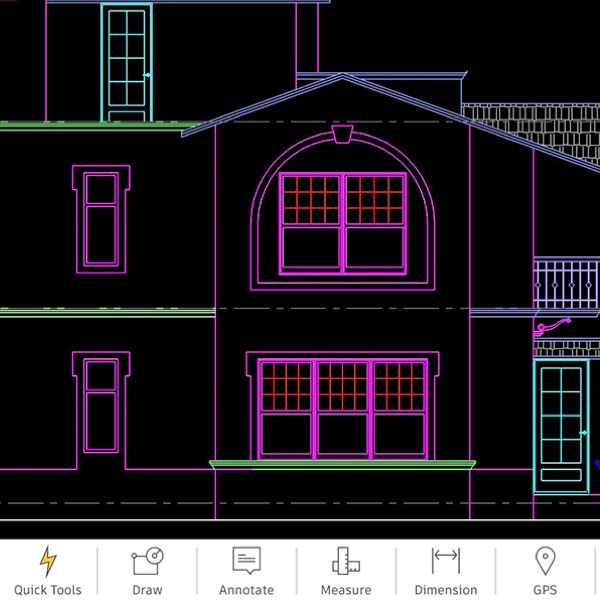

Проверять DWG-чертежи на объекте	Мобильный CAD-редактор	AutoCAD Mobile, DWG FastView

Краткое сравнение программ

Программа	Платформа	Основное назначение	Уровень подготовки	Расчеты	План помещений	Схемы	Щит
Мой Дом 3D	Windows	Электрика и инженерные сети дома	Начальный	Базовые	Да	Монтажные	Да
Дизайн Интерьера 3D	Windows	План электрики квартиры	Начальный	Смета	Да	Монтажные	Нет
Электрик	Windows	Инженерные расчеты	Средний	Да	Нет	Нет	Отдельные расчеты
ProfiCAD	Windows	Электрические схемы	Начальный	Нет	Нет	Да	Схематично
sPlan	Windows	Быстрое черчение схем	Начальный	Нет	Нет	Да	Схематично
Microsoft Visio	Windows	Диаграммы и простые схемы	Начальный	Нет	Частично	Да	Схематично
AutoCAD Electrical	Windows	Профессиональная документация	Высокий	Инженерные данные	Да	Да	Да

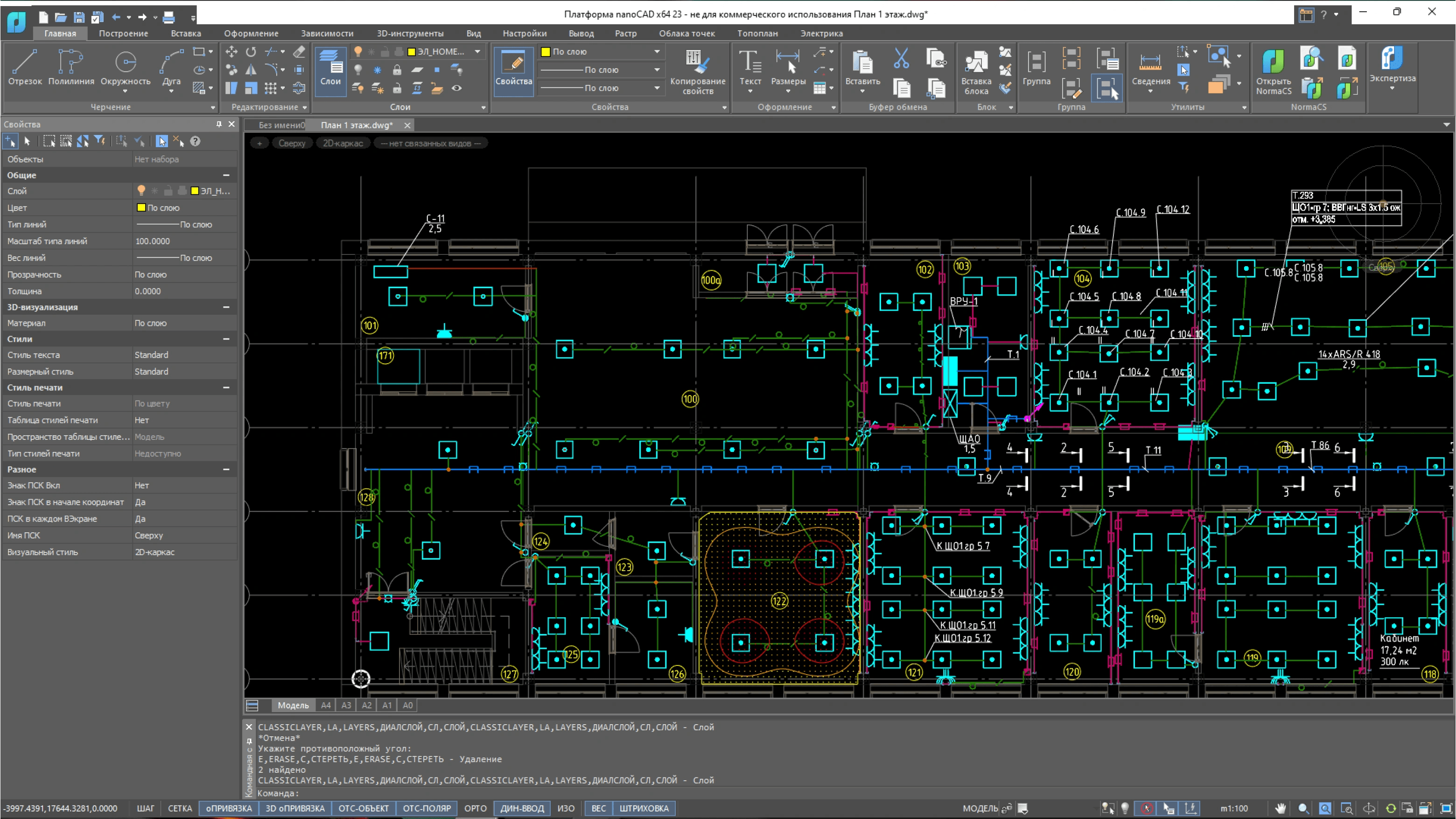

nanoCAD BIM Электро	Windows	BIM-проектирование электрики	Высокий	Да	Да	Да	Да

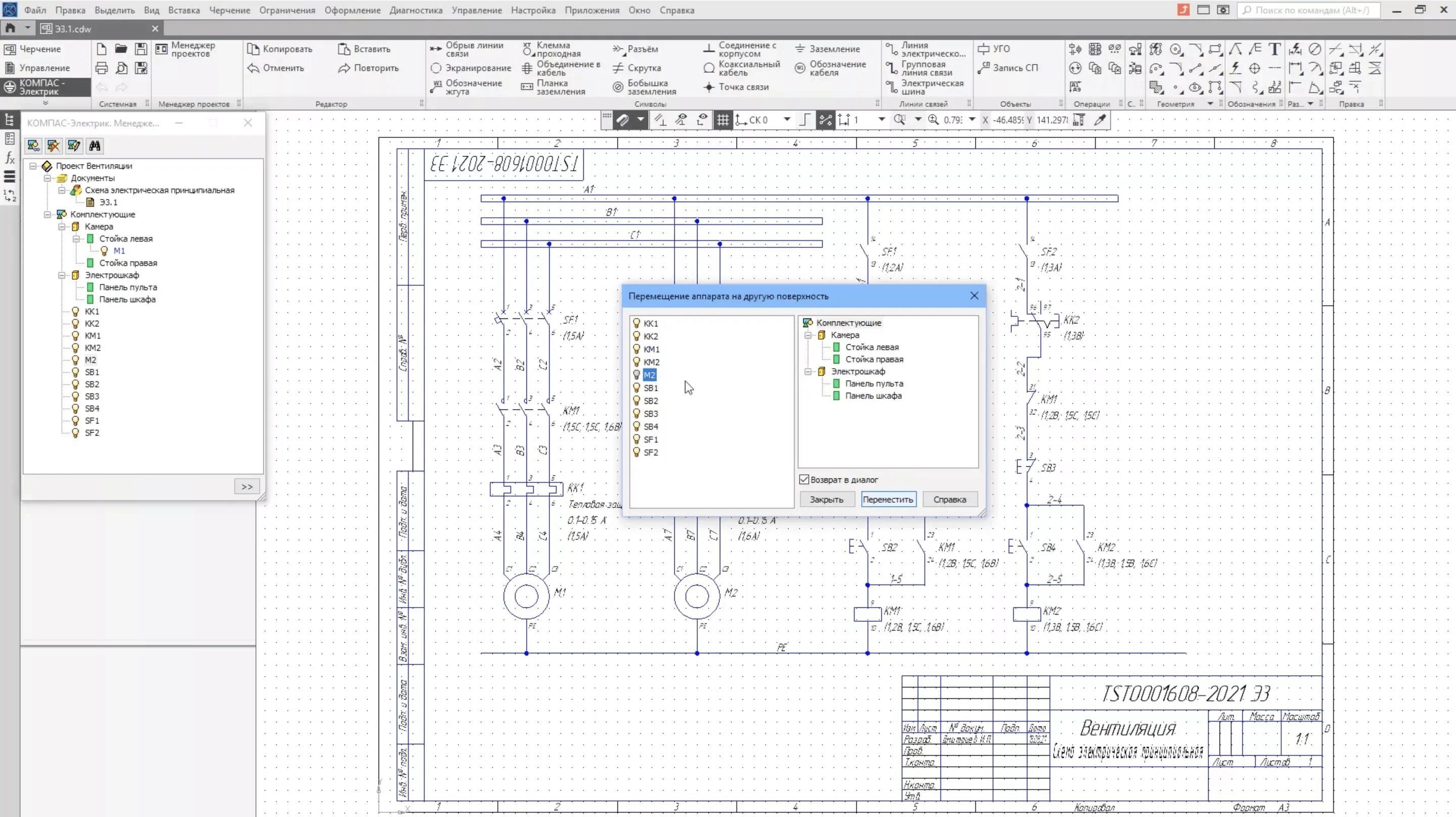

КОМПАС-Электрик	Windows	Электротехнические документы	Высокий	Отдельные данные	Частично	Да	Да

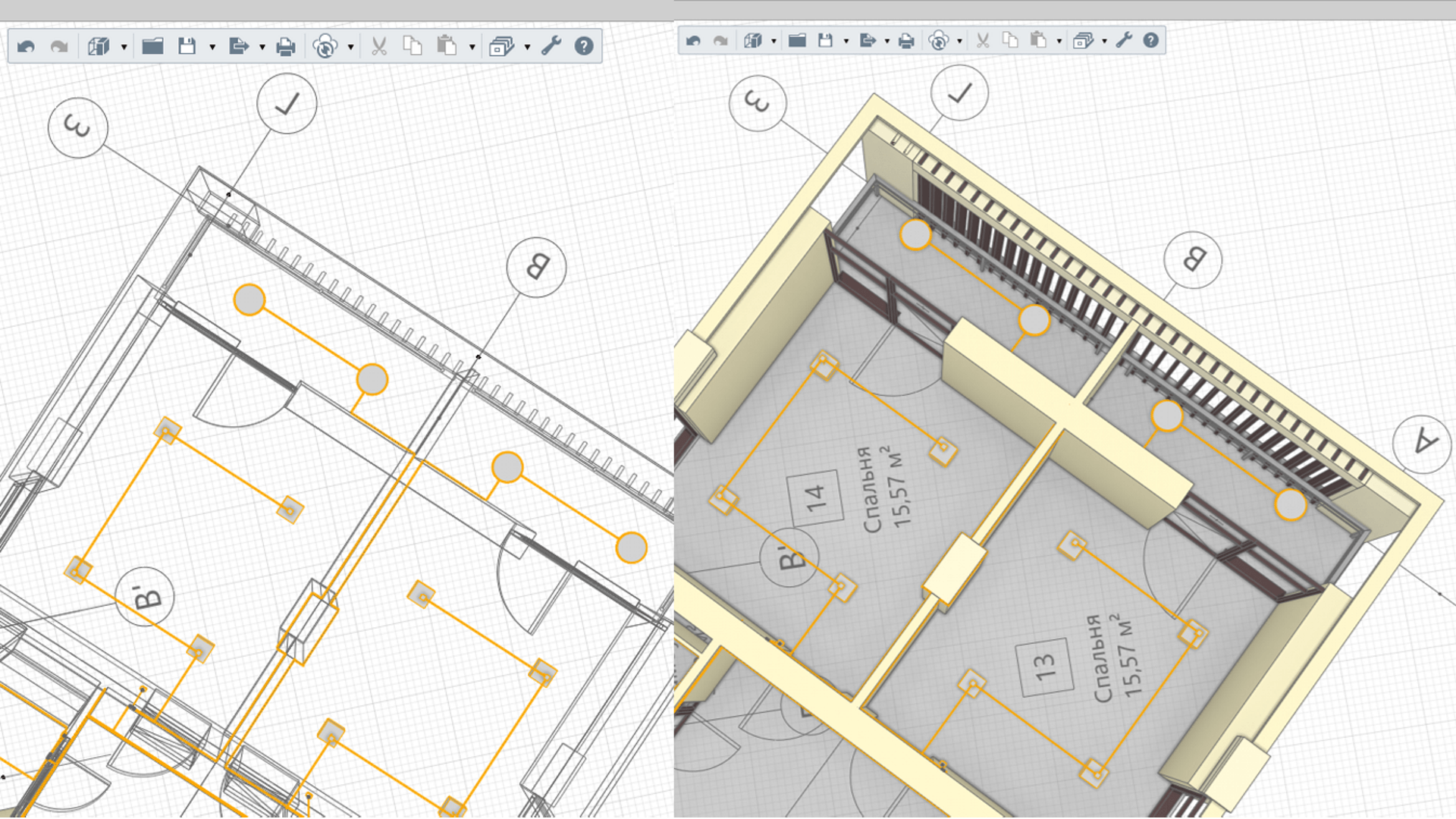

Renga	Windows	Электрические сети здания	Высокий	Да	Да	Да	Да

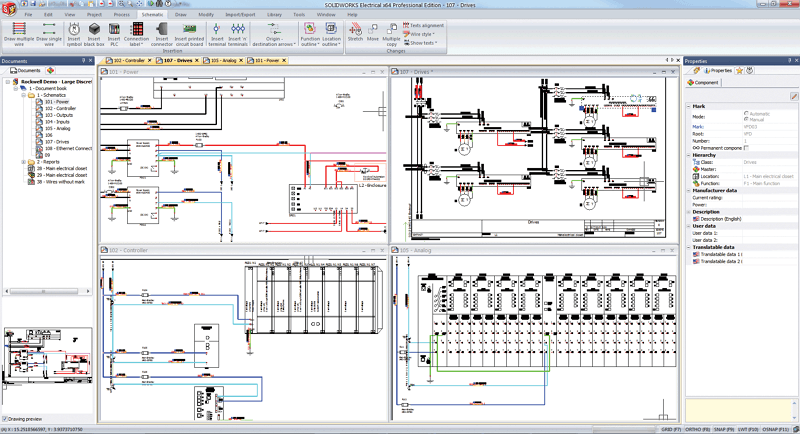

SOLIDWORKS Electrical	Windows	Схемы оборудования и шкафов	Высокий	Инженерные данные	Нет	Да	Да

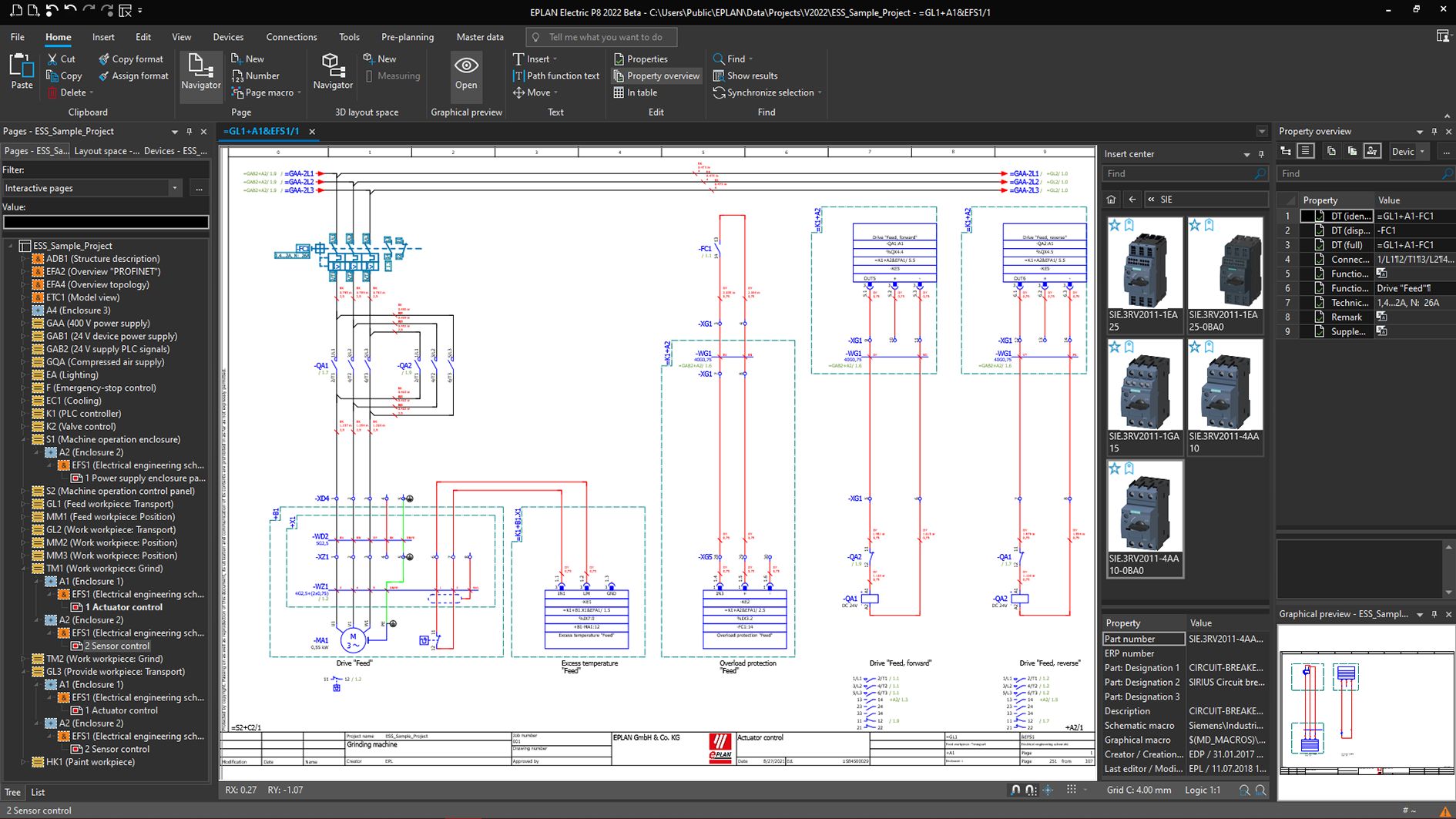

EPLAN Electric P8	Windows	Документация для сложных объектов	Высокий	Инженерные данные	Нет	Да	Да

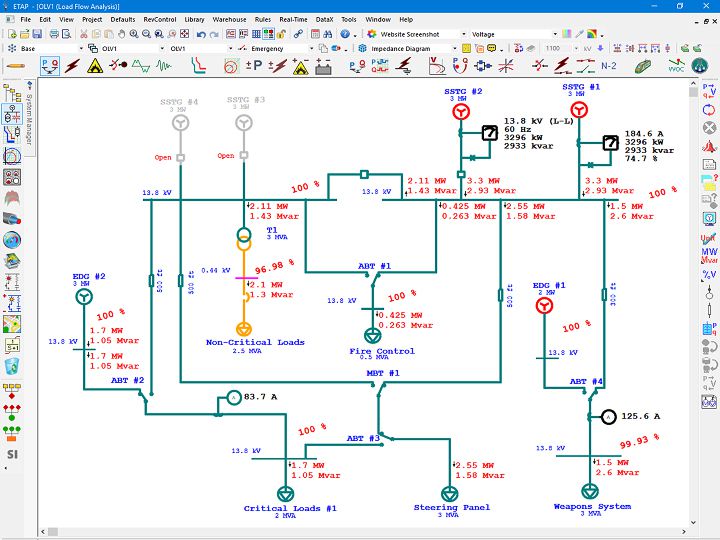

ETAP	Windows	Анализ электрических систем	Высокий	Да	Нет	Да	Да
KiCad	Windows, macOS, Linux	Электронные схемы и платы	Средний	Проверки схем	Нет	Да	Нет

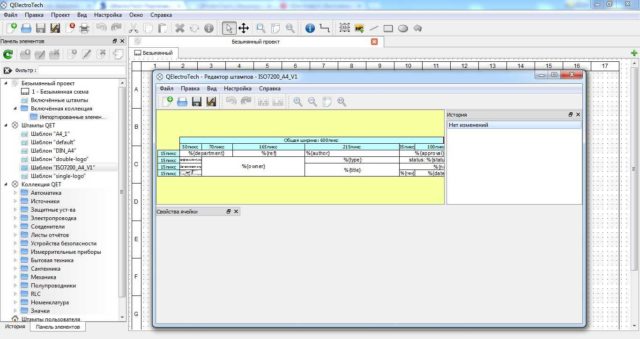

QElectroTech	Windows, macOS, Linux	Бесплатные электрические схемы	Начальный	Нет	Нет	Да	Схематично

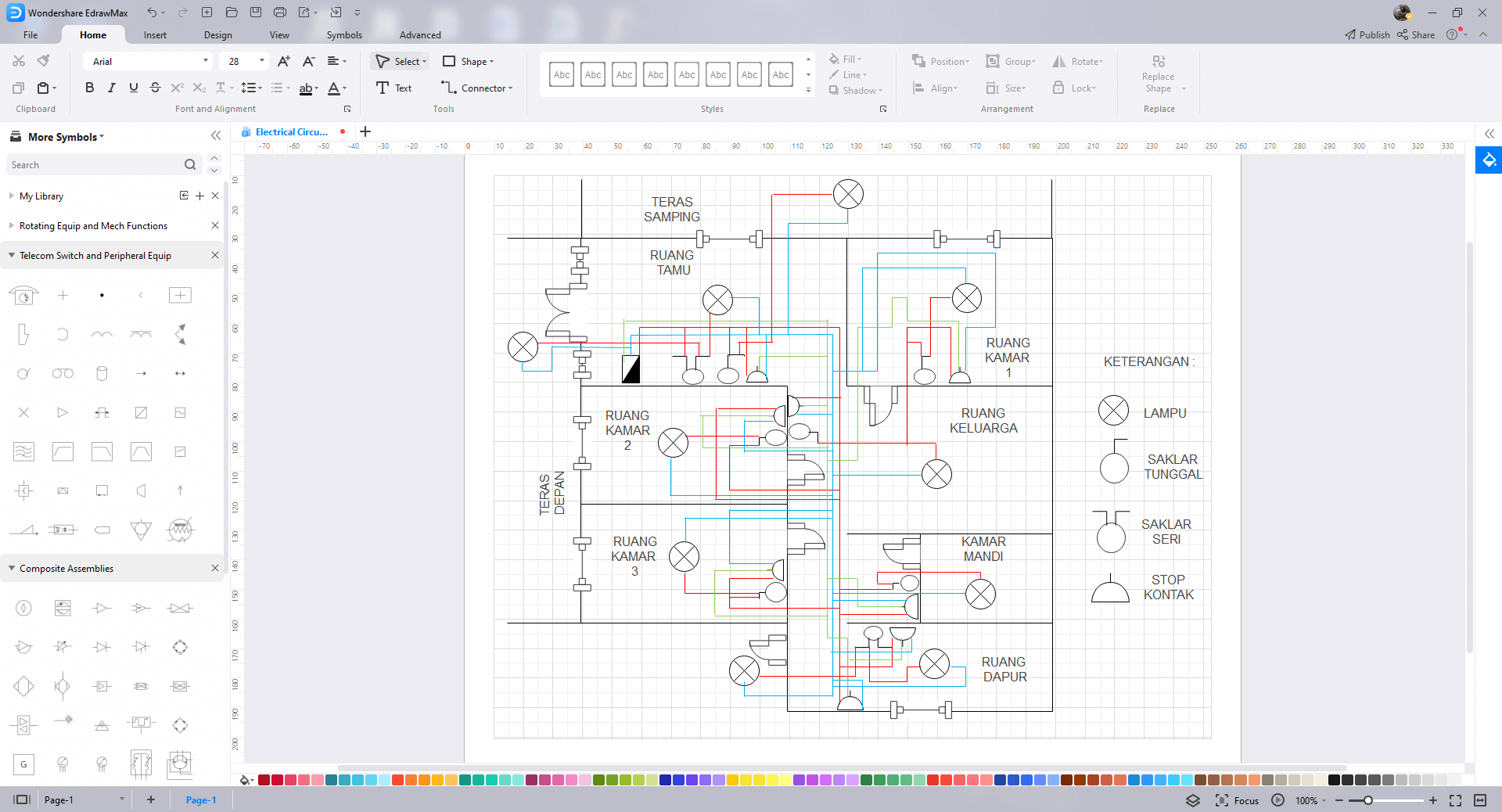

EdrawMax	Windows, macOS, Linux	Диаграммы и наглядные схемы	Начальный	Нет	Частично	Да	Схематично

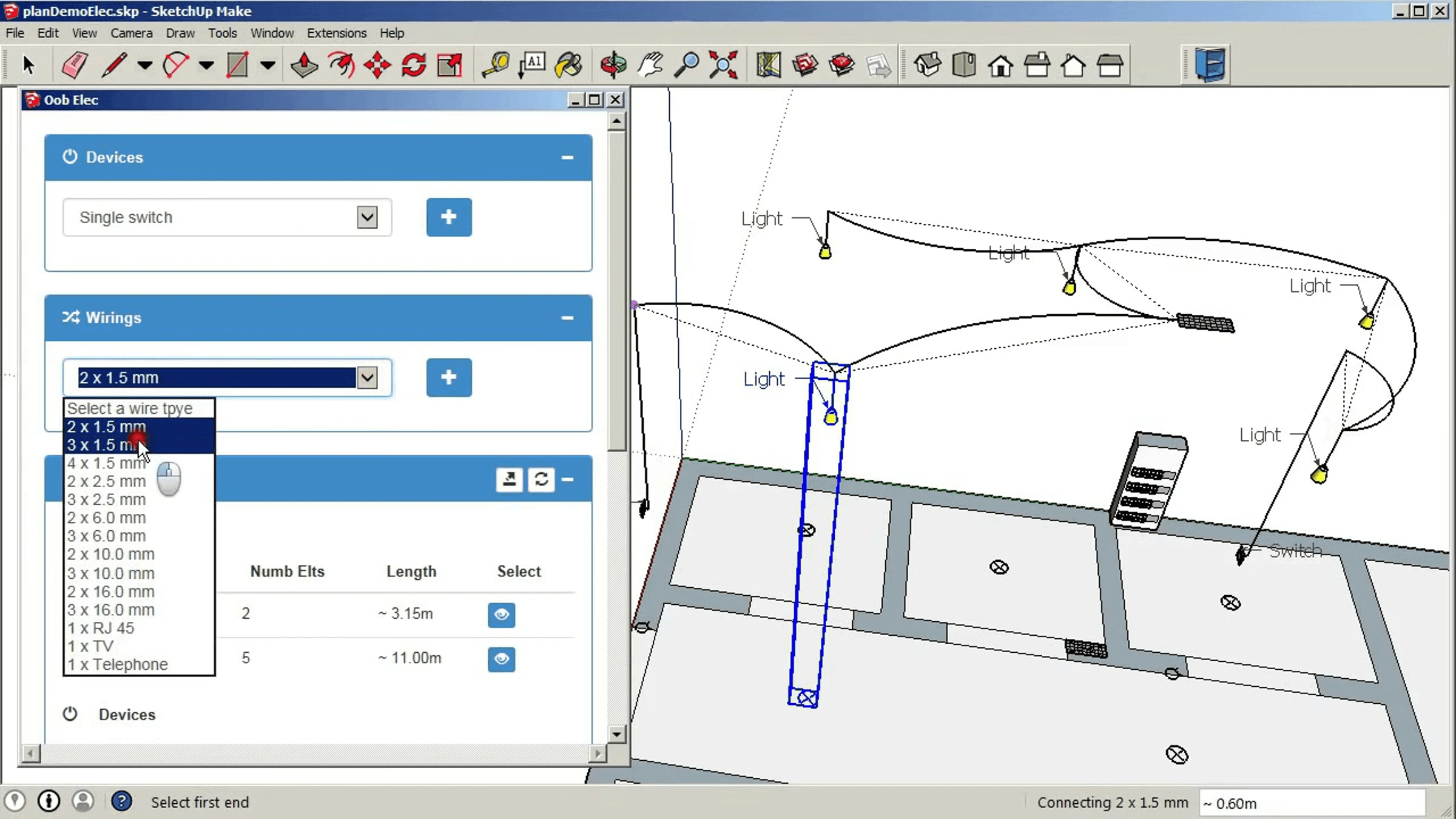

SketchUp	Windows, macOS	Пространственная проверка	Средний	Нет	Да	Вручную	Нет

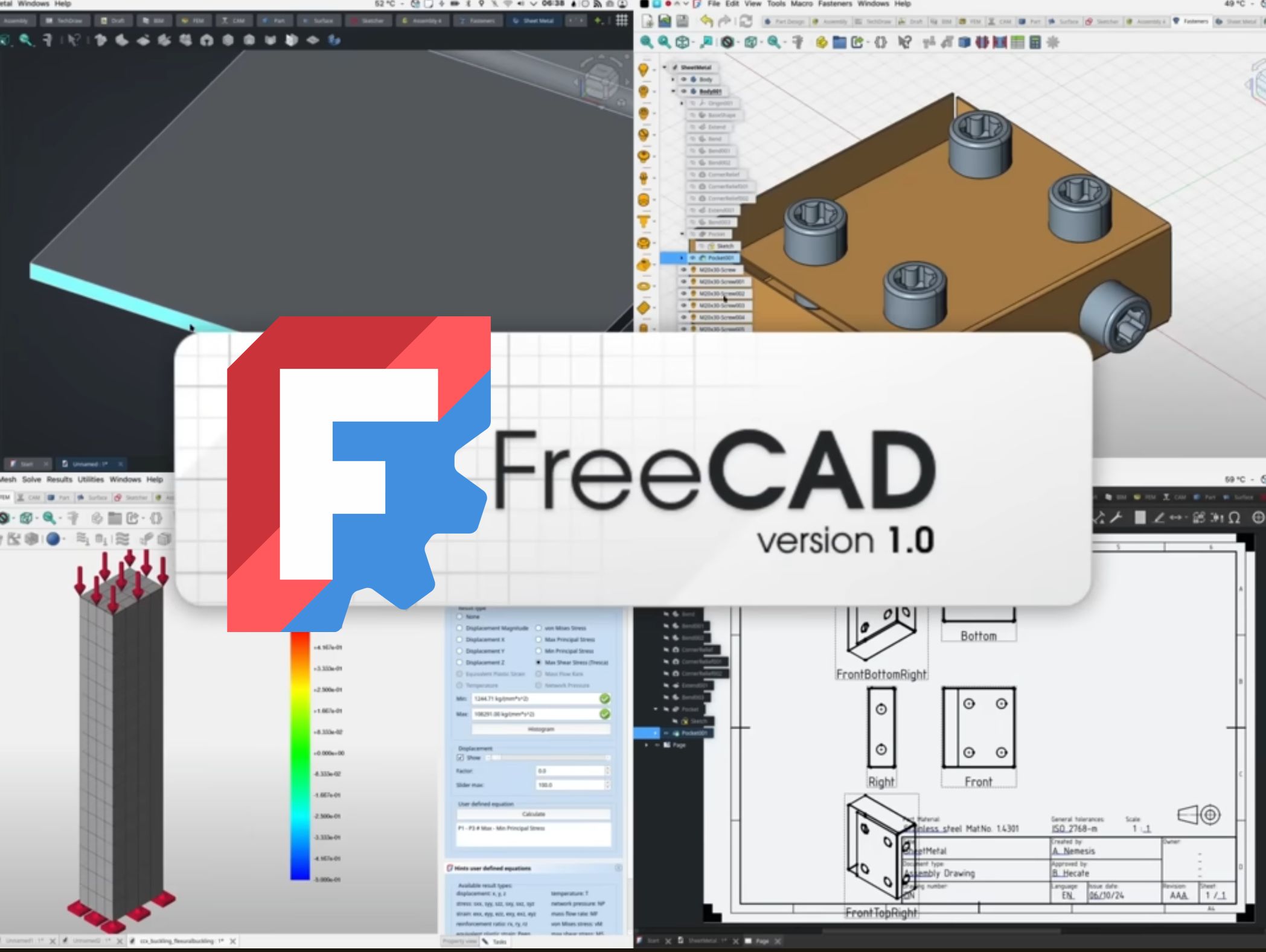

FreeCAD	Windows, macOS, Linux	Вспомогательное 3D-проектирование	Средний	Нет	Да	Вручную	Нет
Sweet Home 3D	Windows, macOS, Linux	Проверка электроточек по мебели	Начальный	Нет	Да	Вручную	Нет
Remplanner	Браузер	План ремонта и электрики	Начальный	Смета	Да	Монтажные	Да

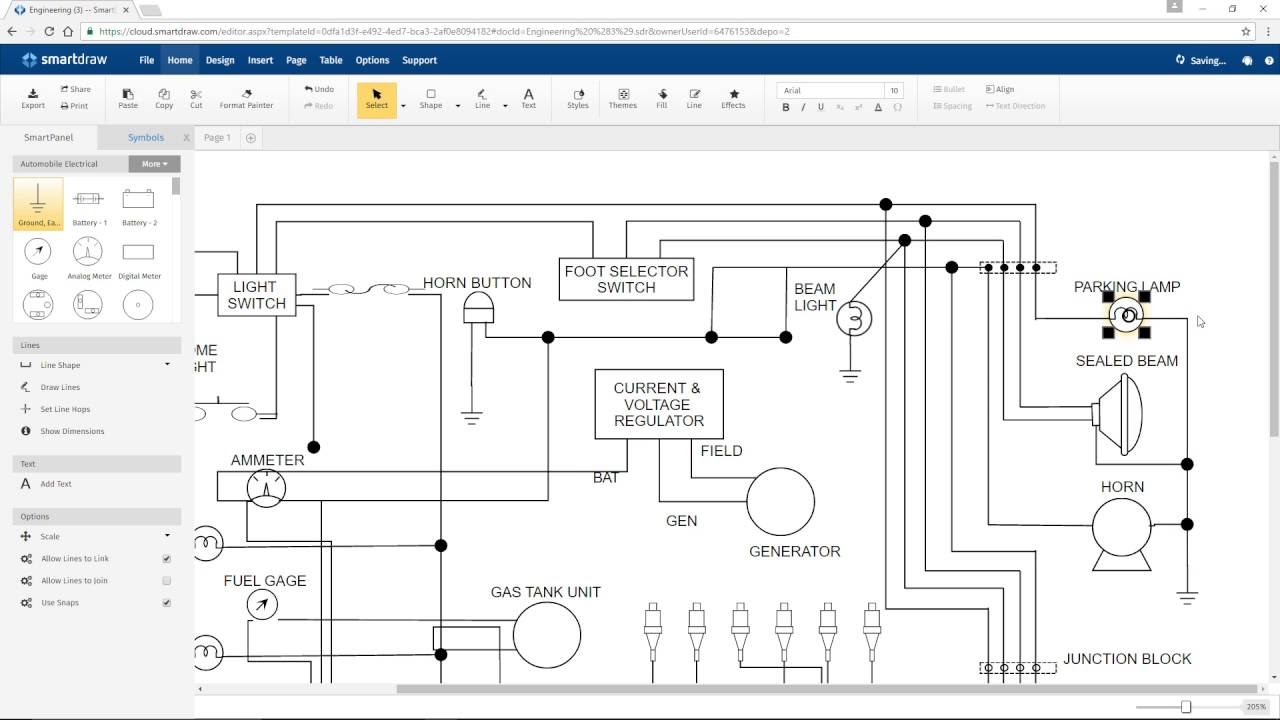

SmartDraw	Браузер	Наглядные схемы	Начальный	Нет	Частично	Да	Схематично
Floorplanner	Браузер	Планировка помещений	Начальный	Нет	Да	Вручную	Нет
Planner 5D	Браузер, мобильные устройства	Планировка и визуализация	Начальный	Нет	Да	Вручную	Нет
HomeByMe	Браузер	Проверка планировочных решений	Начальный	Нет	Да	Вручную	Нет
Roomtodo	Браузер	Планировка квартиры	Начальный	Нет	Да	Вручную	Нет
Coohom	Браузер	Интерьер и 3D-проверка	Начальный	Нет	Да	Вручную	Нет
magicplan	Android, iOS	Обмеры на объекте	Начальный	Сметные данные	Да	Разметка	Нет
Home Design 3D	Android, iOS	Мобильная планировка	Начальный	Нет	Да	Вручную	Нет
AutoCAD Mobile	Android, iOS	DWG-чертежи на объекте	Средний	Нет	Да	Да	Редактирование

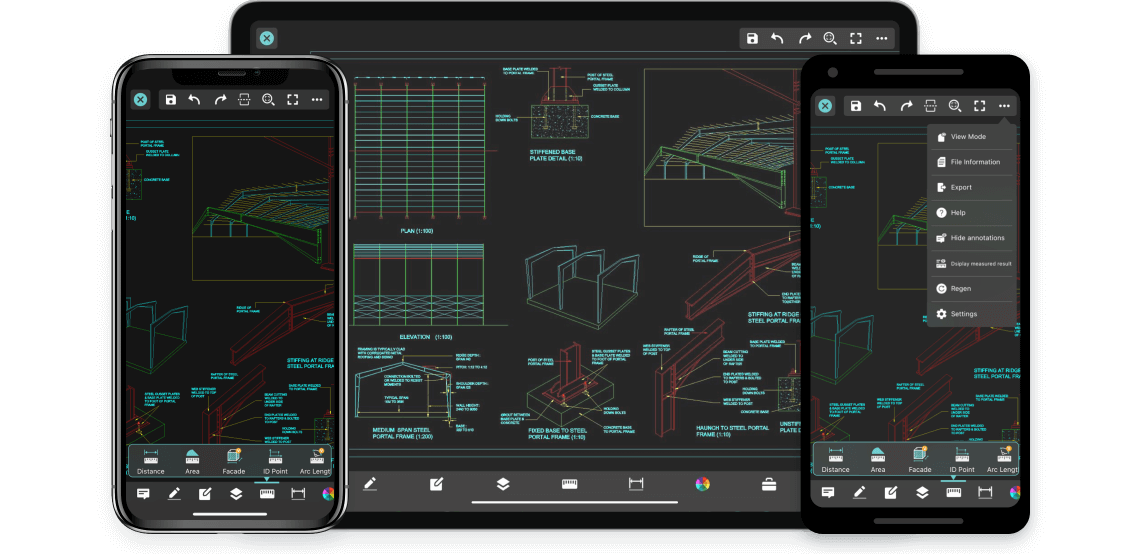

DWG FastView	Android, iOS	Просмотр и правка DWG	Средний	Нет	Да	Да	Редактирование

Программы для проектирования электропроводки на Windows

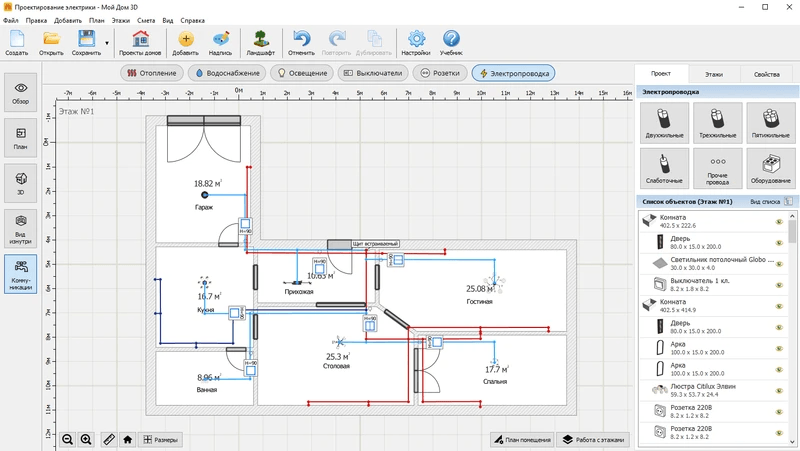

1. Мой Дом 3D

Мой Дом 3D подходит для проектирования частного дома, дачи и коттеджа. В одном проекте объединяются план помещений, мебель, отделка, инженерные коммуникации и электрические линии. За счет этого розетки, выключатели и светильники размещаются не на пустом чертеже, а в реальной обстановке.

Главное преимущество программы проявляется на раннем этапе строительства. В проект сразу добавляются кухни, санузлы, рабочие зоны, котельная, технические помещения и наружные площадки. После расстановки мебели становится понятно, где нужен отдельный вывод под холодильник, посудомоечную машину, варочную панель, духовой шкаф, бойлер, насос, роутер или уличное освещение.

Как спроектировать электрику

1. Создайте новый проект и задайте этажи дома.

2. Начертите стены, перегородки, дверные и оконные проемы.

3. Расставьте мебель и стационарную технику.

4. Откройте инженерный раздел и перейдите к электрическим объектам.

5. Добавьте светильники, выключатели, розетки, распределительные коробки и щит.

6. Проложите кабельные линии между устройствами.

7. Используйте цветовое разделение для разных групп: освещение, обычные розетки, кухня, санузлы, климатическое оборудование, наружные линии.

8. Проверьте расположение точек по комнатам и этажам.

9. Сохраните проект и подготовьте отдельные листы для монтажных работ.

Для сложного дома удобно делать несколько вариантов. Первый отражает размещение устройств, второй показывает трассы, третий используется для проверки мебели и высот установки.

Плюсы

• единый проект дома, мебели и инженерных сетей;

• понятная работа без подготовки в профессиональной CAD-системе;

• размещение электроточек в контексте реальной планировки;

• отдельное проектирование освещения;

• наглядное цветовое разделение кабельных линий;

• удобная подготовка проекта частного дома.

Минусы

• программа не заменяет расчет защитных устройств;

• для рабочей документации крупного объекта потребуется профессиональная система;

• однолинейную схему щита удобнее оформлять отдельно;

• расчет токов короткого замыкания в бытовом проектировщике не выполняется.

Кому подойдет

Мой Дом 3D стоит выбрать владельцу частного дома, специалисту по ремонту и мастеру, который хочет заранее согласовать расположение электроточек со всеми членами семьи.

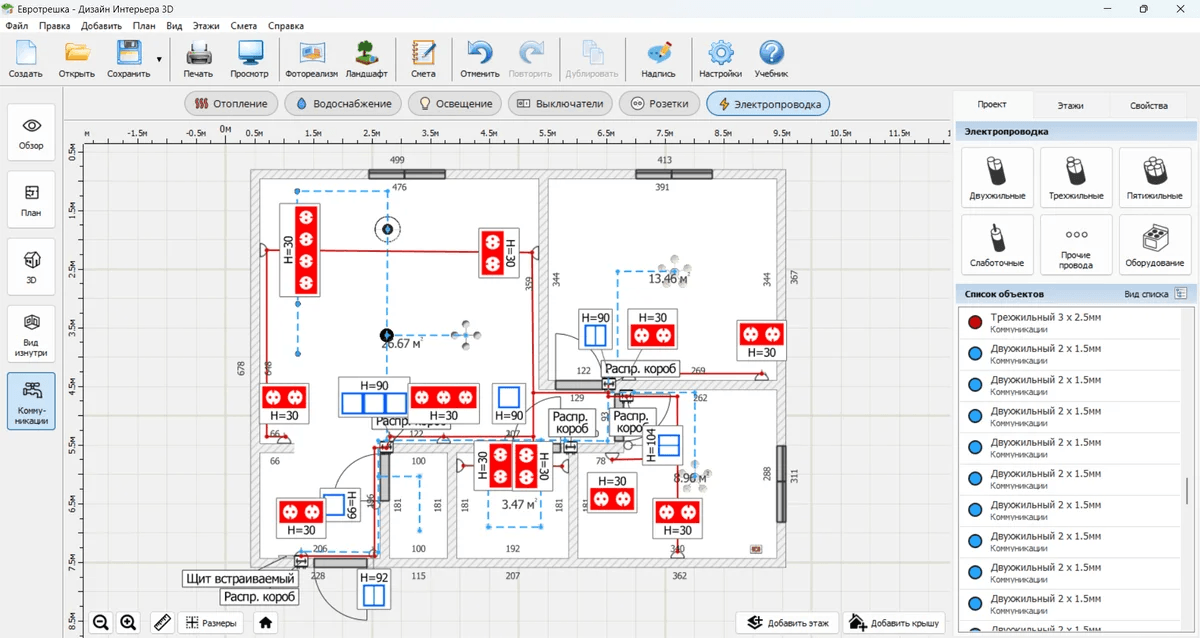

2. Дизайн Интерьера 3D

Дизайн Интерьера 3D ориентирован на квартиры, студии, небольшие дома и отдельные помещения. Программа помогает проверить электрику вместе с мебелью: кровать не перекроет розетку, выключатель не окажется за шкафом, телевизионная группа будет расположена на нужной стене, а выводы над рабочей столешницей останутся доступными после установки кухни.

Верхняя панель содержит основные команды: Файл, Правка, Добавить, План, Вид, Этажи, Смета и Справка. Для повседневной работы используются кнопки Создать, Открыть, Сохранить, Печать, Просмотр, Фотореализм, Смета, Отменить, Повторить, Дублировать, Настройки и Учебник.

Как подготовить план электрики

1. Создайте план вручную или загрузите чертеж квартиры как подложку.

2. Начертите стены и задайте размеры помещений.

3. Расставьте двери, окна, мебель и бытовую технику.

4. Перейдите к электрическим объектам через правую панель.

5. Откройте раздел Выключатели и выберите подходящие модели.

6. Перейдите в раздел Розетки. В каталоге используются обычные точки 220 В, USB-разъемы и HDMI-выводы.

7. Для группы из нескольких механизмов соберите единый блок.

8. Добавьте осветительные приборы и распределительные коробки.

9. Перейдите в Свойства и уточните параметры выбранного объекта.

10. Нажмите Вид изнутри, чтобы проверить расположение точек глазами человека, стоящего в комнате.

11. Откройте Смета и оцените объем работ.

Для кухни полезно сначала расставить шкафы и технику, затем нанести фартук, рабочую поверхность и розетки. Для спальни сначала размещают кровать и прикроватные тумбы. Для гостиной отдельно проектируют телевизионную зону и рабочее место.

Плюсы

• понятный русскоязычный интерфейс;

• загрузка готового плана как подложки;

• расстановка розеток, выключателей и светильников;

• поддержка обычных, USB- и HDMI-точек;

• сборка блоков из нескольких механизмов;

• проверка результата в режиме просмотра помещения;

• встроенная смета.

Минусы

• программа предназначена для планирования ремонта, а не для полного электротехнического расчета;

• подбор автоматов и устройств защитного отключения выполняется отдельно;

• сложные однолинейные схемы щитов удобнее чертить в специализированном редакторе;

• выпуск профессиональной документации потребует дополнительного инструмента.

Кому подойдет

Дизайн Интерьера 3D удобен для ремонта квартиры, согласования проекта с заказчиком и подготовки понятного монтажного плана для электрика.

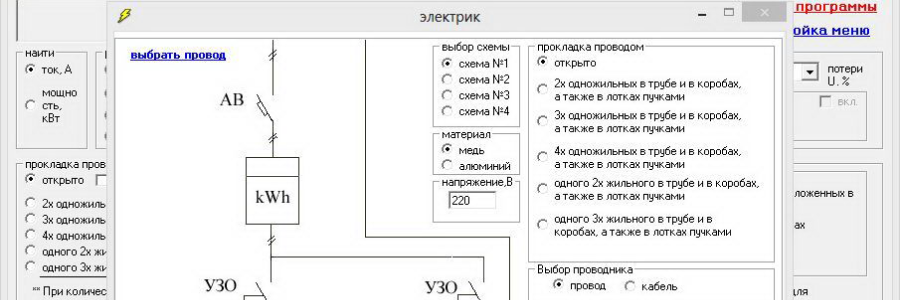

3. Электрик

Электрик — расчетная утилита, которая дополняет план помещений. Она нужна после того, как точки уже расставлены, потребители распределены по группам, а примерная длина кабельных трасс известна.

Программа используется для вычислений, связанных с нагрузкой, сечением проводника, параметрами линии и защитными устройствами. Вместо ручного пересчета таблиц инженер получает единое рабочее окно и последовательно проверяет группы.

Как работать

1. Составьте список групп: свет, розетки комнат, кухня, санузел, кондиционеры, водонагреватель, варочная панель и наружные линии.

2. Для каждой группы определите установленную мощность.

3. Откройте подходящий расчет в программе.

4. Введите напряжение сети, мощность, длину линии и параметры кабеля.

5. Проверьте результат по сечению проводника и допустимой нагрузке.

6. Сопоставьте расчет с планом трасс.

7. Перенесите итоговые значения в таблицу групп электрощита.

Расчетную утилиту удобно держать рядом с планировщиком. Первый файл показывает геометрию проекта, второй содержит проверенные параметры линий.

Плюсы

• быстрые инженерные вычисления;

• снижение количества арифметических ошибок;

• удобная проверка нескольких групп;

• полезное дополнение к монтажному плану;

• компактный интерфейс.

Минусы

• программа не создает план квартиры;

• графическая схема электропроводки оформляется отдельно;

• результат требует инженерной проверки;

• для крупного объекта потребуется более развитый расчетный комплекс.

Кому подойдет

Электрик полезен домашнему мастеру с технической подготовкой, монтажнику и проектировщику небольших объектов.

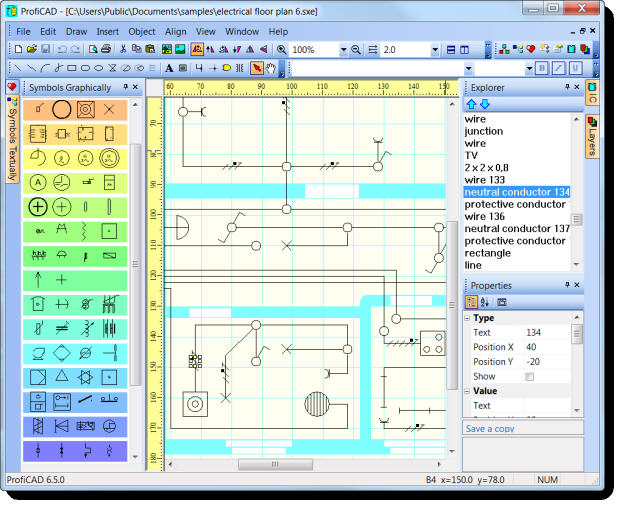

4. ProfiCAD

ProfiCAD предназначен для быстрого создания электрических и электронных схем. Программа не перегружена инструментами архитектурного черчения: основное внимание уделено условным обозначениям, проводникам, соединениям, обозначениям устройств и отчетам.

Рабочий процесс напоминает сборку схемы из готовых элементов. Пользователь выбирает символ в библиотеке, переносит его на лист, соединяет проводниками и добавляет подписи. Для повторяющихся проектов создаются собственные обозначения.

Как начертить схему

1. Создайте новый документ.

2. Откройте библиотеку символов и выберите нужный раздел.

3. Перетащите автоматы, устройства защитного отключения, контакторы, реле, клеммы, лампы и другие элементы на рабочее поле.

4. Соедините компоненты проводниками.

5. Добавьте обозначения устройств и поясняющие надписи.

6. Включите сетку через View → Show Snap Grid для точного выравнивания.

7. Откройте настройки через File → Options или клавишу F12.

8. Проверьте перечни проводов, кабелей, клемм и компонентов.

9. Для передачи чертежа используйте Outputs → Export to DXF or DWG.

10. Для длительной работы переключите интерфейс через View → Dark Mode.

ProfiCAD особенно удобен для оформления щитов автоматики, небольших распределительных шкафов и принципиальных схем.

Плюсы

• быстрый старт;

• большая библиотека обозначений;

• собственный редактор символов;

• автоматическое формирование списков;

• экспорт в DXF и DWG;

• темный режим;

• аккуратная печать документации.

Минусы

• план помещений отсутствует;

• трехмерное представление не предусмотрено;

• расчет кабелей и нагрузок выполняется отдельно;

• для BIM-проекта здания потребуется другая система.

Кому подойдет

ProfiCAD подходит электромонтажнику, сборщику щитов, мастеру по автоматике и специалисту, которому нужна понятная схема без сложного освоения.

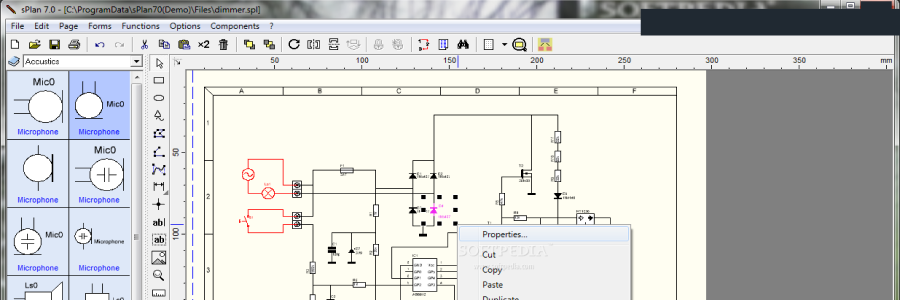

5. sPlan

sPlan — компактный редактор для создания схем вручную. Он подходит для ситуаций, когда требуется быстро оформить понятный лист, а автоматическая генерация документации не является основной задачей.

Интерфейс строится вокруг библиотеки элементов и рабочего поля. Компоненты переносятся на лист мышью, после чего соединяются линиями. Пользователь самостоятельно отвечает за структуру, подписи и проверку соединений.

Как работать

1. Создайте новый лист.

2. Задайте формат страницы и масштаб.

3. Откройте библиотеку обозначений.

4. Перетащите элементы на рабочее поле.

5. Соедините компоненты линиями.

6. Добавьте подписи и номера.

7. Выделите повторяющиеся блоки и сохраните их для следующих проектов.

8. Проверьте читаемость схемы при печати.

9. Сохраните рабочую версию и отдельный файл для передачи заказчику.

Плюсы

• простой интерфейс;

• высокая скорость черчения;

• удобная работа с повторяющимися блоками;

• аккуратное оформление небольших схем;

• невысокие требования к компьютеру.

Минусы

• расчеты отсутствуют;

• документация формируется вручную;

• сложные проекты требуют строгой дисциплины;

• план помещений создается в другой программе.

Кому подойдет

sPlan удобен для небольших щитов, домашних мастерских, учебных задач и быстрых поясняющих схем.

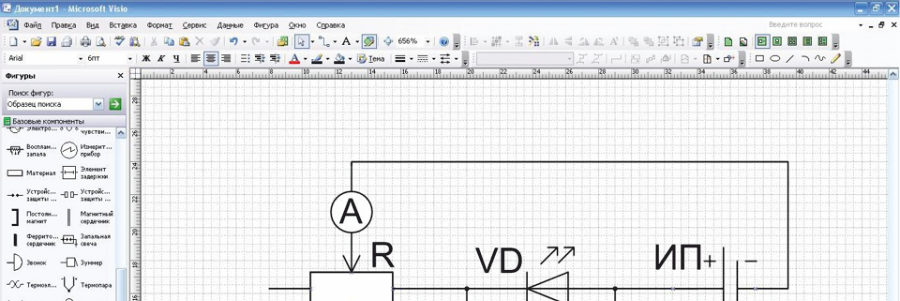

6. Microsoft Visio

Microsoft Visio подходит для наглядных диаграмм и несложных электрических схем. Программа знакома многим офисным пользователям, поэтому ее часто выбирают для поясняющих документов, согласований и схем, которые не требуют глубокого электротехнического моделирования.

Работа строится на готовых фигурах и соединителях. Для каждой группы можно использовать отдельный слой, а подписи размещать рядом с объектами.

Как создать схему

1. Откройте новый документ.

2. Выберите подходящий шаблон диаграммы.

3. Перетащите фигуры на лист.

4. Соедините элементы линиями.

5. Добавьте подписи, номера групп и пояснения.

6. Разделите освещение, розетки и силовые линии визуально.

7. Подготовьте лист для печати или передачи в электронном виде.

Плюсы

• знакомый интерфейс;

• быстрые наглядные схемы;

• удобные соединители;

• работа со слоями;

• простое добавление пояснений;

• хорошая читаемость документов.

Минусы

• электротехнические расчеты отсутствуют;

• профессиональная автоматизация ограничена;

• сложный щит оформлять трудоемко;

• монтажный план квартиры приходится готовить вручную.

Кому подойдет

Microsoft Visio стоит использовать для поясняющих материалов, простых схем и согласований с заказчиком.

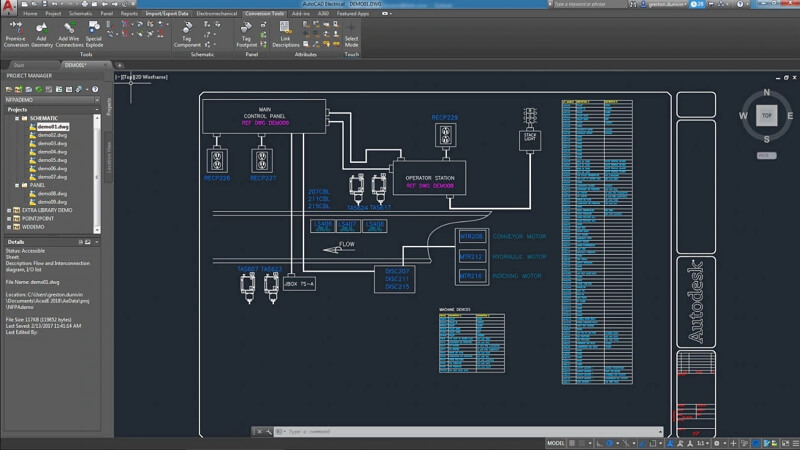

7. AutoCAD Electrical

AutoCAD Electrical — профессиональный набор инструментов внутри AutoCAD для электротехнического проектирования. Он рассчитан на специалистов, которым недостаточно обычных линий, блоков и подписей. Компоненты получают обозначения, провода нумеруются, а данные проекта используются для отчетов и проверки документации.

Система подходит для схем управления, шкафов автоматики, соединений, электрических устройств и комплектов рабочих листов. В ней используется библиотека интеллектуальных электрических обозначений.

Как организовать проект

1. Создайте проект и добавьте листы.

2. Настройте структуру документации.

3. Вставьте электрические компоненты из библиотеки.

4. Соедините элементы проводами.

5. Выполните нумерацию проводников.

6. Присвойте компонентам обозначения.

7. Добавьте перекрестные ссылки.

8. Проверьте проект встроенными средствами контроля.

9. Сформируйте отчеты.

10. Подготовьте листы к выпуску.

Для внутренней электрики здания AutoCAD Electrical используется вместе с архитектурной подосновой и расчетными данными. Система дает высокий уровень контроля, но требует опыта.

Плюсы

• профессиональная документация;

• интеллектуальные обозначения;

• нумерация проводов;

• маркировка компонентов;

• отчеты;

• перекрестные ссылки;

• работа с привычным форматом DWG.

Минусы

• высокий порог освоения;

• избыточность для ремонта одной квартиры;

• полноценный проект требует дисциплины оформления;

• стоимость владения выше, чем у бытовых планировщиков.

Кому подойдет

AutoCAD Electrical предназначен для инженеров, проектировщиков, предприятий и специалистов по автоматизации.

8. nanoCAD BIM Электро

nanoCAD BIM Электро предназначен для проектирования электрических сетей зданий. Здесь оборудование размещается в модели объекта, трассы прокладываются с учетом помещений, а данные используются для расчетов, спецификаций и выпуска документации.

Система подходит для силового электрооборудования, внутреннего и наружного освещения, кабельных линий и проектных листов. Она заметно ближе к реальной работе проектировщика, чем интерьерный планировщик.

Как построить проект

1. Загрузите архитектурную модель или подоснову.

2. Разместите электрическое оборудование.

3. Добавьте щиты и распределительные устройства.

4. Создайте группы потребителей.

5. Проложите трассы.

6. Проверьте параметры сетей.

7. Сформируйте спецификации.

8. Выпустите планы и другие листы документации.

9. Передайте проект на проверку.

Плюсы

• работа с сетями здания;

• BIM-подход;

• оборудование и трассы в единой модели;

• расчеты;

• спецификации;

• выпуск проектной документации;

• использование архитектурной подосновы.

Минусы

• программа рассчитана на подготовленного пользователя;

• для одной комнаты функциональность избыточна;

• настройка проекта занимает время;

• требуется понимание инженерных стандартов оформления.

Кому подойдет

nanoCAD BIM Электро предназначен для проектных организаций, инженеров и специалистов по внутренним сетям зданий.

9. КОМПАС-Электрик

КОМПАС-Электрик используется для подготовки электротехнической документации. Приложение работает в инженерной среде КОМПАС и подходит для схем, перечней элементов, соединений и документов по электрической части оборудования.

Это не интерьерный планировщик. Его задача — оформить технический проект строго и последовательно.

Как работать

1. Создайте комплект документов.

2. Выберите тип электрической схемы.

3. Добавьте условные обозначения устройств.

4. Соедините компоненты.

5. Укажите обозначения и параметры элементов.

6. Проверьте связи.

7. Сформируйте перечни.

8. Подготовьте листы для выпуска.

Плюсы

• инженерная среда;

• единый подход к документации;

• работа с обозначениями;

• перечни элементов;

• оформление соединений;

• интеграция с продуктами КОМПАС.

Минусы

• сложнее бытовых решений;

• мебель и интерьер не являются основной частью проекта;

• расчет электроснабжения здания выполняется в профильных инструментах;

• требуется опыт оформления технической документации.

Кому подойдет

КОМПАС-Электрик подходит конструкторам, инженерам и предприятиям, которые уже используют продукты КОМПАС.

10. Renga

Renga — BIM-система для проектирования зданий и внутренних инженерных сетей. Электрическая часть создается в контексте архитектуры: оборудования, помещений, этажей и трасс. За счет этого проектировщик видит не только линии на плане, но и их место в общей модели.

Система полезна для многоквартирных домов, офисов, общественных зданий и объектов, где архитекторы и инженеры работают совместно.

Как построить электрическую часть

1. Откройте модель здания.

2. Расставьте электрическое оборудование.

3. Укажите щиты и распределительные устройства.

4. Соберите данные по нагрузкам.

5. Проложите трассы.

6. Проверьте размещение сетей относительно архитектуры.

7. Сформируйте спецификации.

8. Подготовьте листы документации.

Плюсы

• BIM-модель здания;

• совместная работа архитектурной и инженерной частей;

• трассы в пространстве;

• данные по оборудованию;

• спецификации;

• понятная координация проекта.

Минусы

• программа не предназначена для бытового ремонта;

• требуется освоение BIM-подхода;

• исходные данные должны быть структурированы;

• для небольшой схемы запуск полноценного проекта нерационален.

Кому подойдет

Renga предназначена для инженерных отделов, проектных бюро и команд, которые выпускают документацию по зданию целиком.

11. SOLIDWORKS Electrical

SOLIDWORKS Electrical ориентирован на электрическую часть оборудования, шкафов управления и инженерных изделий. Он объединяет схематическое проектирование с трехмерной моделью, поэтому полезен при разработке станков, производственных линий и автоматизированных установок.

Для обычной квартиры этот комплекс избыточен. Для сложного оборудования он дает гораздо больше контроля, чем универсальный редактор схем.

Как использовать

1. Создайте электрический проект.

2. Добавьте листы схем.

3. Вставьте компоненты из библиотеки.

4. Соедините элементы.

5. Укажите кабели и проводники.

6. Свяжите схематические данные с конструкцией.

7. Проверьте соединения.

8. Подготовьте документацию.

Плюсы

• связь схемы и трехмерной модели;

• работа с оборудованием;

• удобство для шкафов управления;

• структурированные данные;

• документация по соединениям;

• интеграция с инженерной моделью изделия.

Минусы

• не ориентирован на ремонт жилья;

• сложное освоение;

• высокая стоимость;

• для простой схемы функциональность избыточна.

Кому подойдет

SOLIDWORKS Electrical нужен конструкторам оборудования, инженерам автоматизации и производственным предприятиям.

12. EPLAN Electric P8

EPLAN Electric P8 используется для разработки электротехнической документации на сложных объектах. Компоненты, проводники, устройства и данные проекта объединяются в логическую структуру. Система автоматизирует нумерацию, перекрестные ссылки, перечни и обновление связанных данных.

EPLAN особенно полезен при работе со шкафами управления, промышленным оборудованием и серийными проектами.

Как организовать работу

1. Создайте проект по корпоративному шаблону.

2. Добавьте листы и структуру оборудования.

3. Вставьте стандартные символы.

4. Соедините элементы.

5. Выполните нумерацию проводников.

6. Укажите обозначения устройств.

7. Проверьте перекрестные ссылки.

8. Сформируйте перечни материалов и проводов.

9. Экспортируйте табличные данные.

10. Выпустите документацию.

Плюсы

• высокий уровень автоматизации;

• стандартные обозначения;

• нумерация проводов;

• перекрестные ссылки;

• перечни материалов;

• экспорт таблиц;

• удобство для повторяющихся проектов.

Минусы

• высокая сложность;

• длительное внедрение;

• для квартиры система избыточна;

• эффективная работа требует настроенных шаблонов и базы компонентов.

Кому подойдет

EPLAN Electric P8 предназначен для промышленных предприятий, инженерных отделов и разработчиков шкафов управления.

13. ETAP

ETAP ориентирован на анализ электрических систем. Его используют для расчетов режимов, токов короткого замыкания, координации защит и оценки поведения сети. В отличие от интерьерных планировщиков, ETAP работает не с расстановкой розеток, а с инженерной моделью электроснабжения.

Как применять

1. Постройте однолинейную модель сети.

2. Добавьте источники, кабели, трансформаторы, коммутационные аппараты и нагрузки.

3. Укажите параметры элементов.

4. Запустите нужный расчет.

5. Изучите результаты.

6. Скорректируйте параметры сети.

7. Подготовьте инженерный отчет.

Плюсы

• развитый анализ электрических систем;

• однолинейная модель;

• расчеты режимов;

• работа с защитами;

• полезность для ответственных объектов;

• подробные инженерные отчеты.

Минусы

• не подходит для самостоятельного ремонта квартиры;

• требует электротехнической подготовки;

• расстановка мебели и бытовых розеток отсутствует;

• освоение занимает время.

Кому подойдет

ETAP нужен инженерам энергетики и проектировщикам сложных систем электроснабжения.

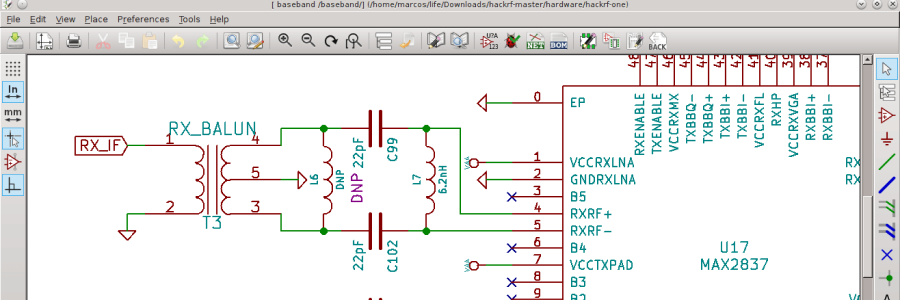

14. KiCad

KiCad создан для электронных схем и печатных плат. В статье он занимает отдельное место: программа пригодится не для разводки розеток по квартире, а для автоматизации, контроллеров, датчиков и самодельных электронных устройств.

Как использовать

1. Создайте проект.

2. Откройте редактор схем.

3. Добавьте электронные компоненты.

4. Соедините выводы.

5. Проставьте обозначения.

6. Выполните проверку схемы.

7. Перейдите к плате при необходимости.

8. Подготовьте файлы проекта.

Плюсы

• бесплатное распространение;

• схемы электронных устройств;

• редактор печатных плат;

• библиотеки компонентов;

• проверка связей;

• работа на нескольких операционных системах.

Минусы

• не предназначен для электропроводки квартиры;

• не создает планы помещений;

• не рассчитывает бытовой электрощит;

• требует понимания электроники.

Кому подойдет

KiCad полезен радиолюбителям, разработчикам автоматики и специалистам по электронным устройствам.

Программы для проектирования электрики на macOS

15. QElectroTech

QElectroTech — бесплатный редактор электрических схем с открытым исходным кодом. Он работает на macOS, Windows и Linux. Программа подходит для учебных работ, бытовых схем, небольших щитов и документации, которую требуется подготовить без покупки коммерческой CAD-системы.

Интерфейс включает меню File, Edit, Project, Display, Settings, Windows и Help. На экране располагаются панели проектов, коллекций элементов, истории действий, свойств выделения и автоматической нумерации.

Как начертить схему

1. Создайте новый проект.

2. Добавьте лист.

3. Откройте коллекцию элементов.

4. Найдите нужное обозначение через строку поиска.

5. Перетащите элемент на лист.

6. Соедините устройства проводниками.

7. Настройте подписи.

8. Используйте свойства выделенного объекта для корректировки параметров.

9. Сохраните проект в формате .qet.

10. Подготовьте документ к печати.

При необходимости создается собственный элемент в редакторе обозначений. Это полезно для нестандартного устройства, которого нет в готовой библиотеке.

Плюсы

• бесплатная программа;

• версии для macOS, Windows и Linux;

• библиотека символов;

• поиск элементов;

• несколько проектов одновременно;

• собственный редактор обозначений;

• понятная структура листов.

Минусы

• расчет нагрузок отсутствует;

• трехмерная модель здания не создается;

• сложная корпоративная документация потребует дополнительной настройки;

• план квартиры удобнее подготовить отдельно.

Кому подойдет

QElectroTech стоит выбрать студенту, домашнему мастеру, электромонтажнику и небольшому проектному коллективу.

16. EdrawMax

EdrawMax предназначен для диаграмм, планов и наглядных схем. В библиотеке есть электрические обозначения, которые переносятся на рабочее поле мышью. Программа удобна для поясняющих документов, схем квартиры, учебных материалов и презентаций проекта заказчику.

Как работать

1. Создайте новый документ.

2. Выберите шаблон электрической схемы.

3. Откройте библиотеку символов.

4. Перетащите элементы на лист.

5. Соедините устройства линиями.

6. Подпишите группы и назначение точек.

7. Добавьте легенду.

8. Проверьте читаемость.

9. Экспортируйте итоговый документ.

Плюсы

• простой визуальный подход;

• шаблоны;

• библиотека обозначений;

• аккуратные диаграммы;

• понятные пояснения;

• работа на нескольких операционных системах.

Минусы

• инженерные расчеты отсутствуют;

• автоматизация электротехнической документации ограничена;

• сложные щиты оформлять трудоемко;

• BIM-модель не создается.

Кому подойдет

EdrawMax подходит для презентации проекта, учебной схемы и понятного документа для согласования.

17. SketchUp

SketchUp не является электротехнической системой, но полезен для пространственной проверки. В трехмерной модели удобно показать розетки, выключатели, выводы подсветки, потолочные приборы и оборудование. Особенно хорошо программа работает в проектах кухни, ванной, гардеробной и мастерской.

Как использовать для электрики

1. Постройте модель помещения.

2. Добавьте мебель и технику.

3. Создайте компоненты розеток, выключателей и светильников.

4. Разместите точки на стенах.

5. Разделите элементы по тегам.

6. Включайте и отключайте слои для проверки.

7. Подготовьте виды стен с размерами.

8. Передайте изображения монтажнику вместе с основным планом.

Плюсы

• наглядная трехмерная модель;

• удобная проверка высот;

• работа с мебелью;

• компоненты и группы;

• теги для разных типов объектов;

• хорошие поясняющие изображения.

Минусы

• кабельные расчеты отсутствуют;

• условные обозначения создаются вручную;

• документация зависит от аккуратности пользователя;

• щит оформляется отдельно.

Кому подойдет

SketchUp полезен дизайнеру интерьера, мебельщику и электрику при согласовании сложных узлов.

18. FreeCAD

FreeCAD — бесплатная параметрическая CAD-система. Для электрики она используется как вспомогательный инструмент: в ней создают модель помещения, размещают оборудование, показывают трассы и подготавливают размеры.

Как применить

1. Создайте модель помещения.

2. Добавьте стены и основные конструкции.

3. Разместите крупное оборудование.

4. Отдельными объектами покажите электрические точки.

5. Создайте условные трассы.

6. Добавьте размеры.

7. Подготовьте виды для согласования.

8. Выполните расчеты в отдельной программе.

Плюсы

• бесплатное распространение;

• параметрическое моделирование;

• работа на macOS, Windows и Linux;

• трехмерное представление;

• размеры;

• использование для нестандартных узлов.

Минусы

• специализированный раздел электрики отсутствует;

• обозначения создаются вручную;

• расчеты сети не выполняются;

• освоение требует времени.

Кому подойдет

FreeCAD пригодится технически подготовленному пользователю, которому нужна бесплатная трехмерная модель.

19. Sweet Home 3D

Sweet Home 3D помогает проверить расположение электроточек относительно мебели. В программу загружается план, затем создаются стены, двери, окна и интерьер. Розетки и выключатели добавляются в виде пользовательских объектов или условных обозначений.

Как подготовить вспомогательный план

1. Импортируйте план помещения.

2. Начертите стены.

3. Добавьте двери и окна.

4. Расставьте мебель.

5. Добавьте условные модели электроточек.

6. Проверьте расположение на плане и в 3D-виде.

7. Сделайте снимки стен.

8. Нанесите точные размеры в основном монтажном документе.

Плюсы

• бесплатная программа;

• быстрый интерьерный план;

• трехмерный просмотр;

• импорт подложки;

• проверка розеток по мебели;

• версии для нескольких операционных систем.

Минусы

• специализированные расчеты отсутствуют;

• кабельные линии оформляются вручную;

• схема щита не строится;

• монтажные документы требуют доработки.

Кому подойдет

Sweet Home 3D удобен для предварительного согласования электрики квартиры и проверки мебели.

Онлайн-сервисы для проектирования электрики

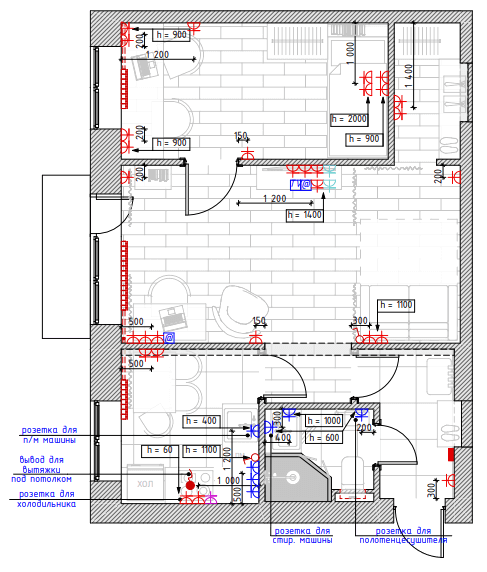

20. Remplanner

Remplanner — один из самых практичных браузерных сервисов для ремонта квартиры. Он объединяет стены, мебель, сантехнику, электроточки, осветительные приборы, слаботочные линии, кондиционеры, теплые полы и смету.

Для электрики предусмотрен отдельный рабочий набор. На чертеже размещаются розетки 220 В, слаботочные точки, выключатели, светильники и щит. Кабели прокладываются с учетом типа линии и сечения.

Как построить план

1. Создайте проект.

2. Начертите стены и помещения.

3. Укажите двери и окна.

4. Расставьте мебель и технику.

5. Добавьте электрощит.

6. Разместите розетки 220 В.

7. Добавьте слаботочные точки.

8. Расставьте светильники и выключатели.

9. Проложите кабельные трассы.

10. Разделите линии по назначению и сечению.

11. Проверьте результат в 3D.

12. Откройте смету и расчеты.

13. Подготовьте материалы для печати.

Remplanner особенно удобен на стадии ремонта. Заказчик видит понятный план, а монтажник получает структурированный документ.

Плюсы

• работа в браузере;

• отдельный раздел электрики;

• розетки, выключатели и освещение;

• силовые и слаботочные линии;

• электрощит;

• разные сечения кабелей;

• трехмерная проверка;

• автоматическая смета.

Минусы

• сложные инженерные расчеты выполняются отдельно;

• профессиональная однолинейная схема оформляется в другом инструменте;

• крупный объект требует CAD- или BIM-системы;

• результат нужно проверить перед монтажом.

Кому подойдет

Remplanner подходит владельцу квартиры, дизайнеру, ремонтной бригаде и электромонтажнику.

21. SmartDraw

SmartDraw работает в браузере и подходит для электрических диаграмм, планов и поясняющих схем. В сервисе есть шаблоны и наборы обозначений. Символы привязываются к линиям, поэтому схема сохраняет аккуратный вид при редактировании.

Как создать схему

1. Выберите шаблон.

2. Добавьте обозначения из библиотеки.

3. Соедините элементы линиями.

4. Расставьте подписи.

5. Разделите группы визуально.

6. Добавьте легенду.

7. Проверьте читаемость.

8. Сохраните и передайте документ.

Плюсы

• работа без установки;

• шаблоны;

• библиотека обозначений;

• автоматическая привязка к линиям;

• аккуратные диаграммы;

• удобная передача документа.

Минусы

• расчеты отсутствуют;

• полноценная документация щита требует дополнительной программы;

• трехмерная модель не создается;

• сложный инженерный проект удобнее вести в CAD-системе.

Кому подойдет

SmartDraw полезен для быстрых схем, учебных материалов и понятных пояснений заказчику.

22. Floorplanner

Floorplanner — браузерный планировщик помещений. Для электрики он используется на подготовительном этапе: пользователь строит комнаты, расставляет мебель и определяет места для розеток, выключателей и светильников.

Как применить

1. Начертите план квартиры.

2. Задайте размеры комнат.

3. Добавьте мебель и технику.

4. Отметьте рабочие зоны.

5. Нанесите электроточки условными объектами.

6. Проверьте результат в 3D.

7. Выгрузите изображения.

8. Перенесите электрическую часть в монтажную схему.

Плюсы

• браузерная работа;

• быстрый план помещений;

• мебель;

• трехмерный просмотр;

• удобное согласование;

• понятная визуализация.

Минусы

• электрические расчеты отсутствуют;

• кабельные трассы оформляются вручную;

• однолинейная схема не создается;

• документация требует дополнительной обработки.

Кому подойдет

Floorplanner удобен дизайнеру и владельцу квартиры на стадии планировки.

23. Planner 5D

Planner 5D подходит для проверки электроточек по интерьеру. Сервис работает в браузере и на мобильных устройствах. План создается в 2D, затем просматривается в трехмерном режиме.

Как использовать

1. Создайте план.

2. Начертите стены.

3. Добавьте двери и окна.

4. Расставьте мебель.

5. Проверьте кухню, телевизионную зону, рабочие места и прикроватные тумбы.

6. Нанесите условные обозначения электроточек.

7. Сохраните виды помещений.

8. Подготовьте отдельный монтажный лист.

Плюсы

• 2D- и 3D-режимы;

• браузерная и мобильная работа;

• наглядный интерьер;

• проверка мебели;

• простой старт;

• удобство для обсуждения проекта.

Минусы

• инженерные расчеты отсутствуют;

• электрические схемы создаются отдельно;

• щит не проектируется;

• кабельные линии требуют другого инструмента.

Кому подойдет

Planner 5D полезен для предварительной планировки квартиры и обсуждения электроточек с семьей.

24. HomeByMe

HomeByMe — браузерный интерьерный планировщик. Он помогает увидеть помещение после ремонта и заранее определить, где электроточки окажутся неудобными. Особенно полезна проверка кухни, гостиной и спальни.

Как применить

1. Создайте план помещения.

2. Расставьте мебель и технику.

3. Проверьте проходы и рабочие зоны.

4. Наметьте расположение розеток.

5. Отдельно определите места выключателей.

6. Сохраните изображения стен.

7. Перенесите решения в монтажную схему.

Плюсы

• работа в браузере;

• трехмерная визуализация;

• мебель и техника;

• удобная проверка эргономики;

• понятный интерфейс;

• наглядное обсуждение проекта.

Минусы

• электротехнические функции ограничены;

• трассы не рассчитываются;

• схема щита отсутствует;

• монтажные размеры оформляются отдельно.

Кому подойдет

HomeByMe удобен владельцу квартиры и дизайнеру интерьера.

25. Roomtodo

Roomtodo предназначен для планировки помещений и интерьера. Для электрики сервис полезен как визуальная подоснова. Пользователь видит стены, мебель и оборудование, после чего определяет места для розеток и освещения.

Как работать

1. Создайте план.

2. Уточните размеры.

3. Добавьте мебель.

4. Определите стационарную технику.

5. Отметьте электроточки.

6. Проверьте зоны доступа.

7. Сохраните результат.

8. Подготовьте монтажную схему в профильной программе.

Плюсы

• не требует установки;

• быстрый старт;

• понятная планировка;

• трехмерная проверка;

• удобство для небольших квартир;

• полезность на раннем этапе ремонта.

Минусы

• расчеты отсутствуют;

• проект щита не создается;

• кабельные линии наносятся отдельно;

• профессиональная документация не выпускается.

Кому подойдет

Roomtodo подойдет владельцу квартиры и дизайнеру для предварительной подготовки.

26. Coohom

Coohom — онлайн-сервис для интерьера и трехмерной визуализации. Для электрики он используется при проверке сложных помещений: кухни, ванных комнат, гардеробных, рабочих кабинетов и гостиных с несколькими сценариями освещения.

Как использовать

1. Создайте план.

2. Расставьте мебель.

3. Добавьте технику.

4. Проверьте расположение рабочих поверхностей.

5. Наметьте розетки и выключатели.

6. Продумайте сценарии освещения.

7. Подготовьте изображения помещений.

8. Передайте данные в монтажный проект.

Плюсы

• браузерная работа;

• трехмерная визуализация;

• удобство для сложного интерьера;

• проверка розеток по мебели;

• наглядные изображения;

• полезность при согласовании.

Минусы

• специализированная электрическая документация отсутствует;

• расчет линий не выполняется;

• щит оформляется отдельно;

• монтажные привязки требуется добавить в другом инструменте.

Кому подойдет

Coohom полезен дизайнеру интерьера и владельцу жилья, который хочет детально проверить будущую обстановку.

Приложения для проектирования электрики на Android

27. magicplan

magicplan предназначен для обмеров и фиксации состояния объекта. Приложение удобно на первой встрече с заказчиком или перед ремонтом вторичного жилья. Вместо блокнота специалист собирает план помещений, размеры, фотографии и заметки.

Как использовать на объекте

1. Создайте новый проект.

2. Добавьте этаж.

3. Зафиксируйте помещения.

4. Уточните размеры.

5. Добавьте двери и окна.

6. Отметьте существующие розетки, выключатели и выводы.

7. Сделайте фотографии проблемных мест.

8. Добавьте заметки.

9. Передайте план в основную рабочую программу.

Плюсы

• мобильные обмеры;

• план помещений;

• фотографии;

• заметки;

• удобство на объекте;

• полезность для фиксации существующей проводки.

Минусы

• полноценный расчет сети отсутствует;

• щит проектируется отдельно;

• рабочая документация требует доработки;

• сложный проект удобнее завершать на компьютере.

Кому подойдет

magicplan полезен замерщику, дизайнеру, электрику и специалисту по ремонту.

28. Home Design 3D

Home Design 3D подходит для мобильного планирования квартиры и дома. Приложение используется как визуальная подоснова: комнаты, мебель и техника показывают, где потребуются электроточки.

Как работать

1. Создайте план.

2. Начертите стены.

3. Добавьте проемы.

4. Расставьте мебель.

5. Разместите стационарную технику.

6. Отметьте электроточки условными объектами.

7. Проверьте помещение в 3D.

8. Перенесите данные в монтажный план.

Плюсы

• работа на смартфоне и планшете;

• план помещений;

• мебель;

• трехмерный просмотр;

• понятная визуализация;

• полезность для обсуждения ремонта.

Минусы

• расчеты отсутствуют;

• электрические обозначения используются как вспомогательные;

• щит не проектируется;

• рабочий комплект документов создается в другой программе.

Кому подойдет

Home Design 3D удобно использовать владельцу квартиры для предварительного планирования.

Приложения для iPhone и iPad

29. AutoCAD Mobile

AutoCAD Mobile позволяет открывать, создавать и редактировать DWG-чертежи на смартфоне и планшете. Приложение полезно на объекте: специалист сверяет размеры, включает нужные слои, добавляет пометки и корректирует отдельные элементы без ноутбука.

Доступны просмотр 2D-чертежей, работа с геометрией, слои, аннотации, измерение расстояний, углов, площадей и радиусов. Изменения синхронизируются после подключения к сети.

Как использовать на объекте

1. Откройте DWG-файл.

2. Выберите нужный слой.

3. Проверьте размеры.

4. Добавьте аннотации.

5. Отметьте изменения на плане.

6. Скорректируйте геометрию.

7. Сохраните файл.

8. Передайте обновленную версию участникам проекта.

Плюсы

• работа с DWG;

• просмотр и редактирование;

• слои;

• аннотации;

• измерения;

• автономная работа с последующей синхронизацией;

• удобство на стройплощадке.

Минусы

• смартфон не заменяет рабочее место проектировщика;

• сложную документацию удобнее оформлять на компьютере;

• часть возможностей связана с подпиской;

• электротехнические расчеты отсутствуют.

Кому подойдет

AutoCAD Mobile полезен проектировщику, прорабу и электромонтажнику для проверки чертежей на объекте.

30. DWG FastView

DWG FastView — мобильный CAD-просмотрщик и редактор для DWG- и DXF-файлов. Приложение используется для проверки чертежей, измерений, пометок, слоев и быстрой передачи документов между устройствами.

В мобильной версии доступны просмотр, редактирование, аннотации, измерения, поиск текста, управление слоями, работа с макетами и экспорт в PDF, BMP, JPG и PNG.

Как работать

1. Откройте DWG-файл.

2. Переключитесь на нужный режим просмотра.

3. Проверьте слои.

4. Измерьте расстояния.

5. Добавьте аннотации.

6. Исправьте отдельные элементы.

7. Экспортируйте документ.

8. Передайте обновленную версию.

Плюсы

• поддержка DWG и DXF;

• мобильный просмотр;

• редактирование;

• измерения;

• аннотации;

• слои;

• экспорт в распространенные форматы;

• облачная синхронизация.

Минусы

• полноценное проектирование удобнее выполнять на компьютере;

• часть функций относится к расширенному тарифу;

• расчеты электрики отсутствуют;

• небольшой экран ограничивает работу со сложными листами.

Кому подойдет

DWG FastView удобно использовать монтажнику, прорабу и инженеру для оперативной проверки документации.

Как собрать рабочий набор программ

Одна программа редко закрывает проект целиком. Практичный набор выбирают по уровню сложности объекта.

Для ремонта квартиры своими силами

Оптимальная связка:

1. Дизайн Интерьера 3D — план помещений, мебель, розетки, выключатели и светильники.

2. Электрик — расчет линий.

3. ProfiCAD или QElectroTech — аккуратная схема щита.

4. AutoCAD Mobile — проверка чертежа на объекте.

Такой подход разделяет задачи. В интерьерном планировщике не приходится вручную имитировать профессиональные расчеты, а в редакторе схем не нужно рисовать мебель.

Для частного дома

Практичная последовательность:

1. Мой Дом 3D — план этажей и инженерные сети.

2. Электрик — проверка линий.

3. ProfiCAD — схема щита.

4. SketchUp — сложные узлы и трехмерные пояснения.

5. DWG FastView — просмотр файлов на стройплощадке.

Для дома полезно отдельно оформить наружные линии, ворота, видеонаблюдение, скважину, насос, котельную, хозяйственные постройки и резервные выводы.

Для ремонта с дизайнером

Подойдет следующий комплект:

1. Remplanner — рабочие планы.

2. Coohom или SketchUp — визуальная проверка.

3. QElectroTech — схема щита.

4. Электрик — расчет.

5. magicplan — замеры.

Для проектной организации

Используется профессиональная цепочка:

1. Renga или nanoCAD BIM Электро — модель здания и внутренние сети.

2. AutoCAD Electrical — электротехнические листы.

3. EPLAN Electric P8 — шкафы и сложная документация.

4. ETAP — анализ электрической системы.

5. AutoCAD Mobile — работа на объекте.

Пошаговый порядок проектирования электропроводки

Шаг 1. Подготовьте точный план

Сначала нужны размеры стен, дверных проемов, окон, ниш и перегородок. Для готовой квартиры подойдет обмер вручную или мобильное приложение magicplan. Для новостройки используется план застройщика с обязательной проверкой размеров после приемки.

Шаг 2. Расставьте мебель

Электрика без мебели почти всегда приводит к ошибкам. Розетки оказываются за шкафами, выключатели перекрываются дверями, телевизионный блок попадает в неудобную зону, а над кухонной столешницей не хватает точек.

До нанесения проводки разместите:

• кухонные шкафы;

• холодильник;

• духовой шкаф;

• варочную панель;

• посудомоечную машину;

• стиральную машину;

• сушильную машину;

• телевизоры;

• роутер;

• рабочие столы;

• кровати;

• прикроватные тумбы;

• шкафы;

• кондиционеры;

• бойлер;

• теплые полы;

• насосы;

• ворота и наружное освещение.

Шаг 3. Нанесите розетки

Розетки удобнее проектировать по помещениям, а не одной длинной цепочкой.

Для кухни отдельно отмечают:

• холодильник;

• варочную панель;

• духовой шкаф;

• вытяжку;

• посудомоечную машину;

• микроволновую печь;

• мелкую бытовую технику;

• фильтр;

• подсветку;

• дополнительное оборудование.

Для гостиной учитывают:

• телевизор;

• приставку;

• роутер;

• акустику;

• рабочее место;

• зарядные устройства;

• торшеры;

• праздничное освещение;

• робот-пылесос.

Для спальни важны прикроватные блоки, бра, зарядные устройства, рабочий стол и климатическая техника.

Шаг 4. Спроектируйте выключатели и свет

План освещения составляют отдельно от розеток. Для каждого прибора указывают способ управления. В длинных коридорах, спальнях и на лестницах удобны проходные решения. В больших комнатах свет делят на несколько групп.

Отдельно проверяют:

• основной потолочный свет;

• локальное освещение;

• бра;

• подсветку мебели;

• рабочую подсветку кухни;

• зеркала;

• ночные сценарии;

• наружные светильники;

• технические помещения;

• аварийное освещение.

Шаг 5. Разделите потребителей по группам

Нельзя подключать всю квартиру одной линией. Состав групп зависит от нагрузки, помещений и оборудования. Для мощной техники выделяют отдельные кабели и защитные устройства.

В таблице групп фиксируют:

Параметр	Что указать
Номер группы	Порядковое обозначение
Назначение	Свет, розетки, кухня, кондиционер, бойлер
Помещение	Комната или зона
Кабель	Марка и сечение
Длина	Расчетная протяженность
Защита	Автомат, устройство защитного отключения или дифференциальный автомат
Установка	Способ прокладки
Примечание	Дополнительные сведения

Шаг 6. Проложите трассы

Трассы показывают путь кабеля от щита до потребителя. На плане требуется избегать хаотичных диагоналей. Линии делают читаемыми, разделяют по назначению и сопровождают пояснениями.

На отдельные слои удобно вынести:

• освещение;

• обычные розетки;

• кухню;

• санузлы;

• кондиционеры;

• теплые полы;

• слаботочные сети;

• наружные линии;

• резерв.

Шаг 7. Спроектируйте электрощит

Щит проектируют после определения групп. Сначала задают ввод, затем распределяют защитные устройства, резервируют свободные модули и готовят подписи.

Документ должен отвечать на вопросы:

• какая линия подключена к конкретному аппарату;

• каким кабелем выполнена группа;

• какая защита используется;

• какие устройства относятся к санузлу;

• где установлено реле напряжения;

• какие места оставлены в резерве.

Шаг 8. Выполните расчеты

Проверяются:

• установленная мощность;

• расчетная нагрузка;

• ток линии;

• сечение проводника;

• длина трассы;

• падение напряжения;

• условия прокладки;

• защитные устройства;

• селективность решений;

• резерв щита.

Для ответственного объекта расчеты выполняет квалифицированный специалист.

Шаг 9. Подготовьте комплект для монтажа

Перед началом работ соберите:

1. план розеток;

2. план выключателей;

3. схему освещения;

4. трассы;

5. однолинейную схему;

6. таблицу групп;

7. схему щита;

8. ведомость материалов;

9. привязки по помещениям;

10. пояснения по нестандартным узлам.

Частые ошибки при проектировании

Розетки наносятся до мебели

В результате часть точек перекрывается шкафами и диванами. Сначала планируют интерьер, затем электрику.

Не выделяются отдельные линии

Варочная панель, духовой шкаф, водонагреватель и кондиционеры требуют внимательной проверки. Решения переносят в проект после расчета.

Силовые и слаботочные сети смешиваются

Интернет, телевидение и сигнальные линии оформляют отдельно. Это упрощает монтаж и последующее обслуживание.

Щит проектируется в последний момент

Размер корпуса и состав оборудования требуется определить заранее. Иначе места не хватает, а маркировка становится неудобной.

Нет монтажных размеров

Красивый план без расстояний бесполезен на стройплощадке. Для каждой точки нужны привязки.

Отсутствует резерв

Дом и квартира со временем меняются. В щите и кабельных трассах полезно предусмотреть развитие системы.

Все данные размещаются на одном листе

Перегруженная схема читается хуже. Розетки, свет, трассы, щит и слаботочные сети оформляют раздельно.

Итоги

Для самостоятельного ремонта квартиры удобнее всего начать с Дизайн Интерьера 3D или Remplanner. Эти программы помогают расставить мебель, нанести электроточки и получить понятный план.

Для частного дома стоит использовать Мой Дом 3D, поскольку проект объединяет этажи, помещения и инженерные коммуникации.

Для аккуратной схемы щита подойдут ProfiCAD и QElectroTech. Для профессиональной документации предназначены AutoCAD Electrical, nanoCAD BIM Электро, КОМПАС-Электрик, Renga и EPLAN Electric P8.

Хороший проект не ограничивается красивой картинкой. Он содержит расстановку точек, точные размеры, группы, кабельные трассы, щит, расчеты и ведомость материалов. Такой комплект снижает количество переделок, упрощает монтаж и делает будущую эксплуатацию электрики понятной.
